Produkttyp	Audio-Dockingstation mit RDS-Radio, Zeitanzeige und Weckfunktion
Marke	BLAUPUNKT
Modell	TRAVELPILOT SOUND DOCKING
Stromversorgung	Netzteil 100-240 V~, 50/60 Hz, Ausgang 12 V / 3 A
Leistungsaufnahme	Nicht angegeben
Batterien	1 CR2025-Batterie für Uhr/Wecker (Pufferbatteriefach)
Anzeige	Digitalanzeige für Uhrzeit, Radiofrequenz und Lautstärke
Hauptfunktionen	FM-RDS-Radio, Wecker, Aufladen des TravelPilot-Akkus, Adapter für TravelPilot 300/500/700, Höhen- und Tiefeneinstellung (über Fernbedienung)
Anschlüsse	ANTENNA-Buchse (FM-Antenne), AUX-Buchse (Audioeingang), AUDIO INPUT- und VIDEO IN-Buchsen, AUDIO OUTPUT-Buchse, Stereokopfhörerbuchse, DC POWER-Buchse
Lautsprecher	2 integrierte Lautsprecher mit Bassreflexöffnung
Fernbedienung	Im Lieferumfang enthalten, benötigt CR2025-Batterie (Sicherheitsstreifen vor Gebrauch entfernen)
TravelPilot-Kompatibilität	TravelPilot 300, 500 und 700 mit entsprechendem Adapter (A für TP300, B für TP500/700)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine Scheuermittel oder Lösungsmittel verwenden
Sicherheit	Nicht Feuchtigkeit, Wasser oder Wärmequellen aussetzen; nur das mitgelieferte Netzteil verwenden; Gehäuse nicht öffnen
Ersatzteile und Reparierbarkeit	Blaupunkt-Kundendienst kontaktieren; für Netzteil oder Kabel Originalteile verwenden
Allgemeine Informationen	Herstellergarantie gültig in der EU; Bedingungen auf www.blaupunkt.de einsehen

Häufig gestellte Fragen - TRAVELPILOT SOUND DOCKING BLAUPUNKT

Wie stelle ich die Uhrzeit am Blaupunkt TravelPilot Sound Docking ein?

Schalten Sie das Gerät in den Stand-By-Modus. Drücken Sie die Taste (12), bis die Stunden blinken. Stellen Sie die Stunden mit den SEEK-Tasten (3) ein. Drücken Sie erneut (12) für die Minuten und stellen Sie diese mit SEEK ein. Die Uhrzeit wird nach 5 Sekunden angezeigt.

Wie stelle ich den Wecker an der Dockingstation ein?

Im Stand-By-Modus drücken Sie die Taste (12), bis die Stunden blinken. Stellen Sie mit den SEEK-Tasten (3) ein. Drücken Sie (12) für die Minuten und stellen Sie ein. Der Wecker ertönt zur gewählten Uhrzeit mit der zuletzt verwendeten Audioquelle.

Wie nutze ich das FM-Radio am Blaupunkt TravelPilot Sound Docking?

Drücken Sie die Taste FM (4). Für automatischen Sendersuchlauf drücken Sie SEEK (3) nach oben oder unten. Für manuelle Einstellung drücken Sie kurz SEEK, um die Frequenz in 50-kHz-Schritten zu ändern. Um einen Sender zu speichern, halten Sie eine der Vorwahltasten (1-5) gedrückt, bis 'P1' blinkt.

Wie schließe ich einen TravelPilot an die Dockingstation an?

Verwenden Sie den passenden Adapter: Adapter A für TravelPilot 300, Adapter B für TP 500/700. Setzen Sie den TravelPilot in den Adapter ein und schließen Sie die Anschlussleiste (15) an. Zum Starten drücken Sie die Ein-/Aus-Taste (1) oder die Tasten NAVI (10), AUX (9) oder AV (8) auf der Fernbedienung.

Wie stelle ich die Lautstärke an der Dockingstation ein?

Verwenden Sie die Tasten VOL-/+ (2) am Gerät oder der Fernbedienung. Die Lautstärke wird von 00 (stumm) bis 20 angezeigt. Drücken Sie kurz zur schrittweisen Erhöhung oder Verringerung.

Wie wechsle ich die Audioquelle (NAVI, AUX, AV)?

Drücken Sie die Taste NAVI (10), um den Ton des TravelPilot zu hören. Drücken Sie AUX (9) für eine externe Quelle, die an die AUX-IN-Buchse (27) angeschlossen ist. Drücken Sie AV (8) für das Videosignal von der VIDEO-IN-Buchse (22) über den TravelPilot.

Wie schalte ich den Ton vorübergehend stumm (Mute)?

Drücken Sie kurz die Taste Mute (13) auf der Fernbedienung oder am Gerät. Das Display zeigt 'MUTE' an und der Ton ist stummgeschaltet. Zum Wiederherstellen drücken Sie erneut Mute.

Wie ersetze ich die Batterie der Uhr (CR2025)?

Drehen Sie die Abdeckung des Fachs (20) in Pfeilrichtung, um es zu öffnen. Entfernen Sie die alte Batterie und legen Sie eine neue CR2025-Batterie ein, Minuspol zuerst. Schließen Sie die Abdeckung.

Was tun, wenn das Gerät sich nicht einschaltet?

Überprüfen Sie, ob das Netzteil ordnungsgemäß an die DC-POWER-Buchse (26) und eine funktionierende Steckdose angeschlossen ist. Stellen Sie sicher, dass der Stecker nicht beschädigt ist. Drücken Sie die Ein-/Aus-Taste (1) länger als 2 Sekunden.

Wie reinige ich die Blaupunkt-Dockingstation?

Trennen Sie das Gerät vom Netz. Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine Scheuermittel, Alkohol oder Lösungsmittel. Vermeiden Sie das Eindringen von Flüssigkeit.

BEDIENUNGSANLEITUNG TRAVELPILOT SOUND DOCKING BLAUPUNKT

Zubehör / Accessories

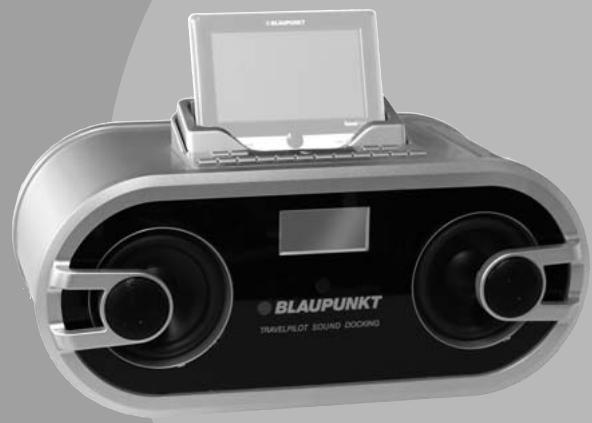

TravelPilot SOUND DOCKING

7607130500

http://www.blaupunkt.com

BLAUPUNKT

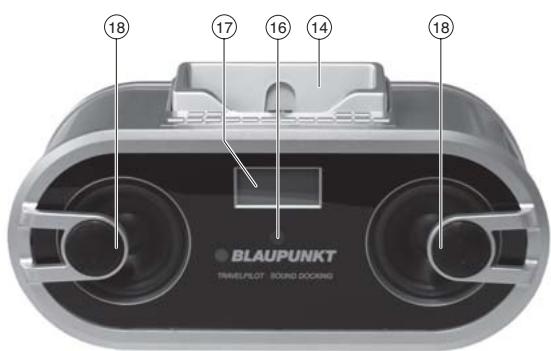

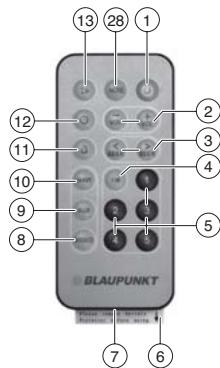

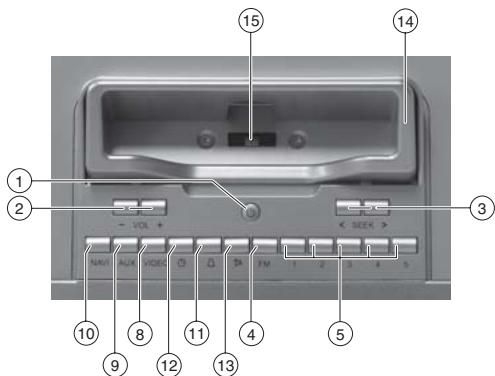

Geräteübersicht

① Ein-/Aus-Taste ② VOL-/+ -Tasten: Lautstärke einstellen ③ SEEK</> - Tasten: Suchlauf starten (FM-Betrieb) ④ FM-Taste ⑤ Stationstasten 1-5 ⑥ Sicherungsstreifen ziehen, um die Fernbedienung in Betrieb zu nehmen ⑦ Batteriefach (CR2025) ⑧ AV-Taste ⑨ AUX-Taste ⑩ NAVI-Taste ⑪ Taste für Weckfunktion ⑫ Taste für Zeiteinstellung ⑬ Taste für Stummschaltung ⑭ Adapter für TravelPilot (A, B) ⑮ Anschlussleiste für die verschiedenen TravelPiloten ⑯ IR-Sensor für die Fernbedienung

⑰ Display ⑱ Lautsprecher ⑲ Schallaustrittsöffnung (Bassreflex) ⑳ Fach für Speicherbatterie CR2025 (Uhr/Timer) ㉑ Griffmulde ㉒ AUDIO INPUT- und VIDEO IN Buchsen zur Einspeisung von Ton- und Bildsignalen ㉓ ANTENNA - Buchse für mitgelieferte Wurfantenne oder optionales Antennenkabel für den Anschluss an eine Antennendose ㉔ Buchse für Stereokopfhörer ㉕ AUDIO OUTPUT - Buchsen für Audio-Ausgang ㉖ DC POWER - Buchse zur Spannungsversorgung 12V/3A (Netzladegerät) ㉗ AUX-Buchse für zusätzliche externe Audiogeräte ㉘ TONE - Taste: Bass/Höhen einstellen

TravelPilot SOUND DOCKING

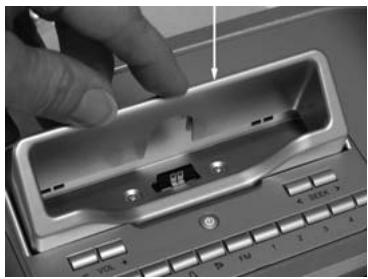

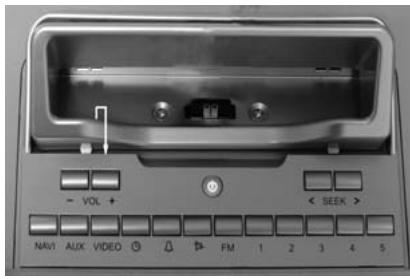

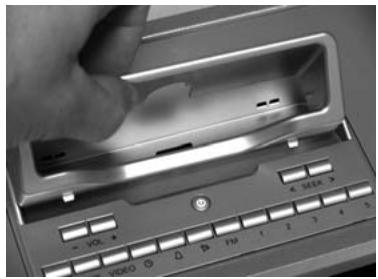

Einbau Adapter, Installation adapter, Adaptateur de montage, Montaggio adattatore, Inbouw adapter, Montering adapter, Instalacion del adaptor, Montagem do adaptador, Montering adapter, Montaz adaptera, Montaz adaptereu, Montaz adaptera, Ekyatotao npooapoyea, Adaptor montaji, Adapterin asennus, Yctanobka aadantepa, Ugradnja adaptera, Ugradnja adaptera

1.

2.

3.

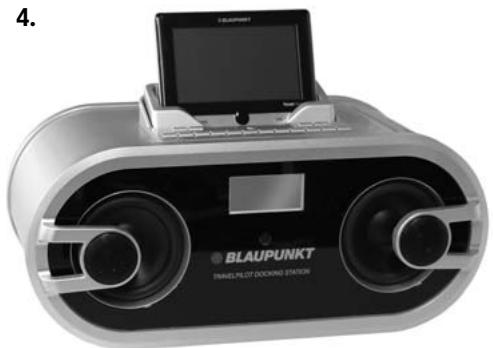

4.

TravelPilot SOUND DOCKING

DEUTSCH 6

Sicherheitshinweise 6 Betrieb 6 Technische Daten 95

ENGLISH 10

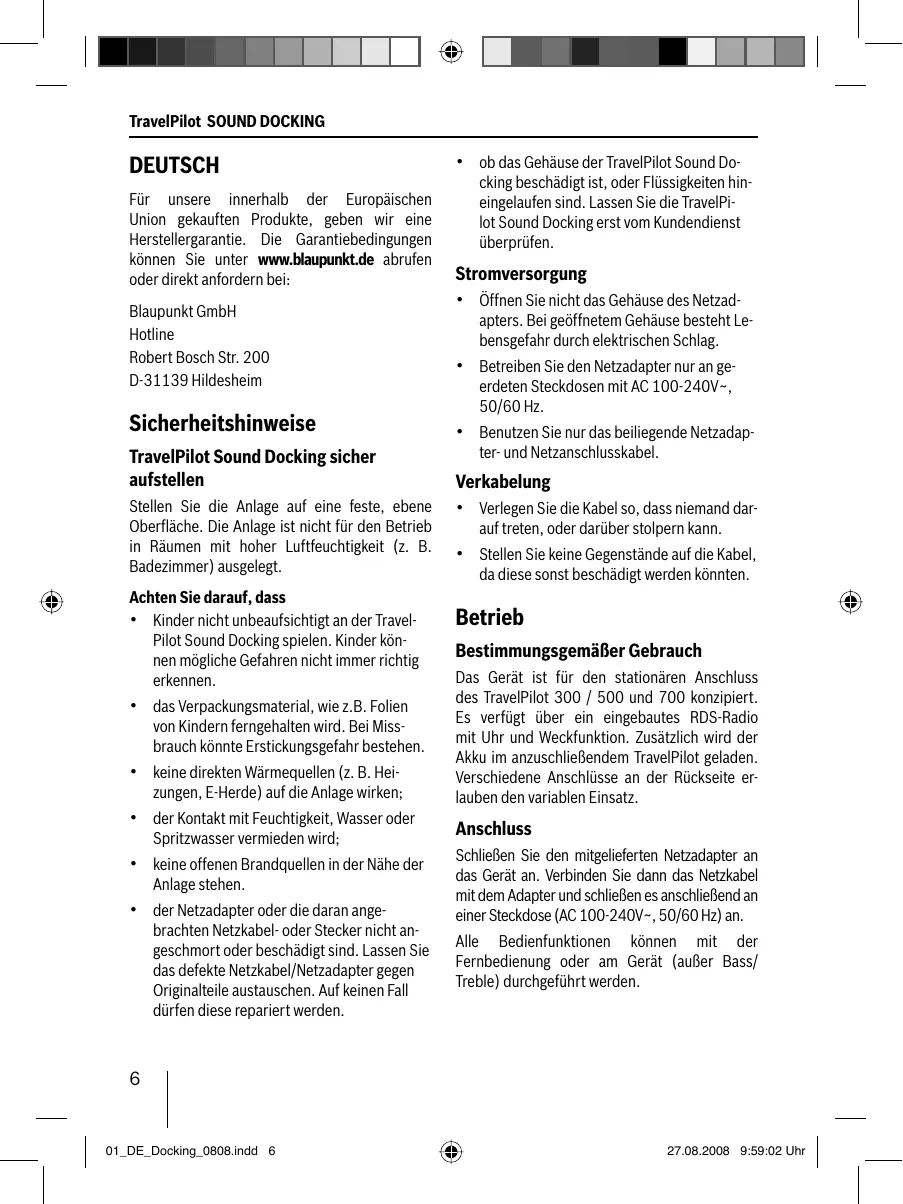

Für unsere innerhalb der Europäischen Union gekauften Produkte geben wir eine Herstellergarantie. Die Garantiebedingungen können Sie unter www.blaupunkt.de abrufen oder direkt anfordern bei:

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Sicherheitshinweise

TravelPilot Sound Docking sicher aufstellen

Stellen Sie die Anlage auf eine feste, ebene Oberfläche. Die Anlage ist nicht für den Betrieb in Räumen mit hoher Luftfeuchtigkeit (z. B. Badezimmer) ausgelegt.

Achten Sie darauf, dass

• Kinder nicht unbeaufsichtigt an der TravelPilot Sound Docking spielen. Kinder können mögliche Gefahren nicht immer richtig erkennen. Das Verpackungsmaterial, wie z. B. Folien, von Kindern ferngehalten wird. Bei Missbrauch könnte Erstickungsgefahr bestehen.
• keine direkten Wärmequellen (z. B. Heizungen, E-Herde) auf die Anlage wirken; der Kontakt mit Feuchtigkeit, Wasser oder Spritzwasser vermieden wird;
• keine offenen Brandquellen in der Nähe der Anlage stehen. Der Netzadapter oder die daran angebrachten Netzkabel oder Stecker nicht angeschmort oder beschädigt sind. Lassen Sie das defekte Netzkabel/Netzadapter gegen Originalteile austauschen. Auf keinen Fall dürfen diese repariert werden.

ob das Gehäuse der TravelPilot Sound Docking beschädigt ist, oder Flüssigkeiten hineingelaufen sind. Lassen Sie die TravelPilot Sound Docking erst vom Kundendienst überprüfen.

Stromversorgung

• Öffnen Sie nicht das Gehäuse des Netzadapters. Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischen Schlag.
• Betreiben Sie den Netzadapter nur an geerdeten Steckdosen mit AC 100-240V~, 50/60 Hz.
• Benutzen Sie nur das beiliegende Netzadapter- und Netzanschlusskabel.

Verkabelung

• Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern kann.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden können.

Betrieb

Bestimmungsgemäßer Gebrauch

Das Gerät ist für den stationären Anschluss des TravelPilot 300 / 500 und 700 konzipiert. Es verfügt über ein eingebautes RDS-Radio mit Uhr und Weckfunktion. Zusätzlich wird der Akku im anzuschließenden TravelPilot geladen. Verschiedene Anschlüsse an der Rückseite erlauben den variablen Einsatz.

Anschluss

Schließen Sie den mitgelieferten Netzadapter an das Gerät an. Verbinden Sie dann das Netzkabel mit dem Adapter und schließen Sie es anschließend an einer Steckdose (AC 100-240V~, 50/60 Hz) an.

Alle Bedienfunktionen können mit der Fernbedienung oder am Gerät (außer Bass/Treble) durchgeführt werden.

Gerät ein-/ausschalten

Um das Gerät einzuschalten,

Drucken Sie länger als 2 Sek. die Ein/Aus-Taste ①

Um das Gerät auszuschalten,

Drücken Sie erneut länger als 2 Sek. die Ein/Aus-Taste

Stand-By-Modus

Drücken Sie kurz die Ein/Aus-Taste ①

Die Displaybeleuchtung erlischt und die Uhrenfunktion ist sichtbar.

Uhreinstellungen ändern

Uhrzeit einstellen

Um die Uhrzeit zu stellen, muss sich das Gerät im Stand-By-Modus befinden.

Drücken Sie die ⊕-Taste 12, bis die Stundenanzeige blinkt. Drücken Sie die Tasten (3) zum Einstellen der Stunden. Drücken Sie kurz erneut die ⊞-Taste 12, bis die Minutenanzeige blinkt. Drücken Sie die Tasten (3) zum Einstellen der Minuten. Nach ca. 5 Sek. übernimmt das Gerät die eingestellte Uhrzeit.

Die Uhrzeit kann im Betrieb durch Drücken der Taste 12 angezeigt werden.

Weckzeit einstellen

Um die Weckzeit zu stellen, muss sich das Gerät im Stand-By-Modus befinden.

Drücken Sie die Taste 12, bis die Stundenanzeige blinkt. Drücken Sie die Tasten ③ zum Einstellen der Stunden. Drücken Sie kurz erneut die Taste 12

• bis die Minutenanzeige blinkt.
• Drücken Sie die Tasten ③ zum Einstellen der Minuten.
• Nach ca. 5 Sek. erscheint wieder die normale Uhrzeitanzeige.

Lautstärke einstellen

Hinweis

• Das Gerät spielte die Audioquelle in der Lautstärke, die Sie zuletzt gehört haben.
• Stellen Sie stets eine gemäßigte Lautstärke ein.
• Drücken Sie kurz die VOL-/+ - Taste (2), um die Lautstärke in Schritten von 00-20 einzustellen.

Die aktuelle Lautstärke wird im Display angezeigt und für alle Audioquellen übernommen.

Klangeinstellungen

Bässe und Höhen einstellen

Einstellungen können nur an der Fernbedienung vorgenommen werden.

Um die Einstellung zu ändern, drücken Sie die TONE-Taste (28). Drücken Sie kurz die VOL-/+-Taste (2), um den Basspegel von -3 bis +3 einzustellen. Drücken Sie kurz die TONE-Taste (28), um von Bass auf Höheneinstellung umzuschalten. Drücken Sie kurz die VOL-/+-Taste (2), um den Höhenpegel von -3 bis +3 einzustellen. Nach ca. 6 Sekunden oder Drücken der TONE-Taste (28) wird der Menüpunkt verlassen.

Stummschaltung

Um das Gerät stumm zu schalten,

Drücken Sie kurz die Mute-Taste ③. Im Display wird angezeigt.

TravelPilot SOUND DOCKING

Um die Stummschaltung aufzuheben,

drücken Sie erneut kurz die Mute-Taste ③.

Tuner-Betrieb

Mit diesem Gerät können Sie Radiosender im FM (UKW) Frequenzbereich empfangen und UKW-Radiosender einstellen und speichern.

Sender einstellen

Sie haben drei Möglichkeiten, Sender einzustellen:

• Sender automatisch einstellen (Sendersuchlauf)
• Sender manuell einstellen
• Gespeicherte Sender wählen

Sendersuchlauf (auf/ab)

• Drücken Sie die Taste ③ auf oder ab, bis der Suchlauf startet.

Der Tuner sucht im Wellenbereich nach dem nächsten empfangbaren Sender.

Sender manuell einstellen

• Drücken Sie kurz die - Taste (3) auf oder ab, um die Frequenz in 50-kHz-Schritten zu ändern.

Gespeicherte Sender wählen

Drücken Sie eine der Stationstasten 1-5 (5).

Der gespeicherte Sender wird aufgerufen, vorausgesetzt er kann am aktuellen Ort empfangen werden.

Auf dem Display erscheint die Frequenz des Senders bzw. der Sendername.

Sender speichern

Nachdem Sie einen Sender eingestellt haben, können Sie diesen wie folgt speichern:

Drücken Sie so lange eine der Stationstasten 1-5 (5), bis z.B. "P1" blinkend im Display erscheint.

Mono-Stereo-Umschaltung

Drücken Sie länger als 1 Sek. die FM-Taste (4) - Displayanzeige MONO. Drücken Sie länger als 1 Sek. die FM-Taste (4) - Displayanzeige "AUTO" (automatische Umschaltung Mono/Stereo).

Betrieb mit TravelPilot

TravelPilot-Adapter

Je nach TravelPilot-Typ den Adapter (A für TP 300 oder B für TP 500/700) adaptieren (siehe Einbau Adapter).

TravelPilot einschalten,

• durch Drücken der Ein-/Aus-Taste (1) am TravelPiloten oder der Fernbedienung, durch Drücken der NAVI- (1), AUX- (9) oder der AV- (8) Taste.

TravelPilot ausschalten,

• durch Drücken der Ein-/Aus-Taste (1) am TravelPiloten oder der Fernbedienung. durch Drücken der FM-Taste 4.

Audioquellen umschalten

Drücken Sie die NAVI-Taste 10. Die Audio-Signale des TravelPiloten werden nun auch über die Docking Station wiedergegeben. Drücken Sie die AV-Taste 8 - Das Videosignal der VIDEO-IN-Buchse (22) wird über den TravelPiloten wiedergegeben, wenn dieser auf „My VIDEOS“ steht. Die Audio-Signale des Videos werden über die AUDIO-INPUT-Buchse (22) der Docking Station wiedergegeben.

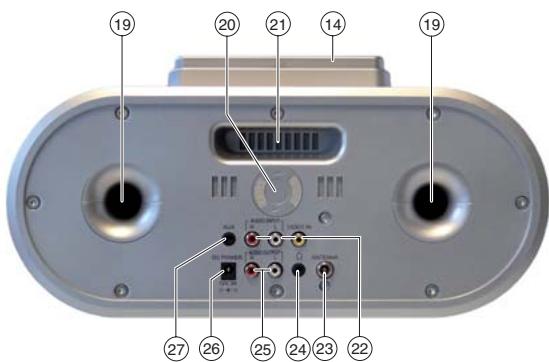

Rückseitige Buchsen

AUX

Hier können externe Geräte angeschlossen werden.

• Drücken Sie die AUX-Taste ③.

Die AUX-Signale der AUX-IN-Buchse (27) werden über die Docking Station wiedergegeben.

AUDIO INPUT

Die Signale der AUDIO-INPUT-Buchsen 22 werden über die Docking Station wiedergegeben.

VIDEO IN

• Siehe Betrieb mit TravelPilot

AUDIO OUTPUT

Hier können externe Geräte angeschlossen werden.

Buchse für Stereokopfhörer

Bei Betrieb mit Stereokopfhörer werden die Lautsprecher der Docking Station abgeschaltet.

ANTENNE

Buchse für mitgelieferte Wurfantenne oder optionales Antennenkabel für den Anschluss an eine Antennendose

GLEICHSTROMVERSORGUNG

Anschluss für das mitgelieferte Netzteil.

Fach für Speicherbatterie

Die Batterie Typ: CR2025 sorgt für ein Weiterlaufen der Uhr bei Trennung vom Netz.

Zum Erneuern den Deckel in Pfeilrichtung abdrehen. Die Batterie entnehmen und die neue mit der Minusseite zuerst einlegen.

Recycling und Entsorgung

Bitte nutzen Sie zur Entsorgung des Produktes die zur Verfügung stehenden Rückgabe- und Sammelsysteme.

Änderungen vorbehalten!

Geräteübersicht

Stand-By-Betriebsmodus

Drücken Sie kurz die Taste ① zum Ein-/Ausschalten. Das Licht im Display erlischt und die Uhrzeitfunktion wird sichtbar.

Uhrzeiteinstellungen ändern

Uhrzeit einstellen

Um die Uhrzeit einzustellen, muss sich das Gerät im Stand-By-Betriebsmodus befinden.

Drücken Sie die Taste 12, bis im Display die Stundenanzeige erscheint. Drücken Sie die Tasten ③, um die Stunden einzustellen. Drücken Sie erneut kurz die Taste 12, bis im Display die Minutenanzeige erscheint. Drücken Sie die Tasten ③, um die Minuten einzustellen. Nach ca. 5 Sekunden erscheint die eingestellte Uhrzeit.

Während des Betriebs kann die Uhrzeit durch Drücken der Taste 12 angezeigt werden.

Weckzeit einstellen

Um die Weckzeit einzustellen, muss sich das Gerät im Stand-By-Betriebsmodus befinden.

Drücken Sie die Taste 12, bis im Display die Stundenanzeige erscheint. Drücken Sie die Tasten ③, um die Stunden einzustellen. Drücken Sie erneut kurz die Taste 12, bis im Display die Minutenanzeige erscheint. Drücken Sie die Tasten ③, um die Minuten einzustellen. Nach ca. 5 Sekunden erscheint wieder die normale Uhrzeit im Display.

Spannungsversorgung, Voltage supply
Betriebsspannung, Operating voltage	10,5-12,6 V
Stromaufnahme, Current consumption
Im Betrieb, In operation:	max. 2 A
10 Sekunden nach dem Ausschalten:	< 3,5 mA
10 seconds after switch-off:
Verträker-Ausgangsleistung
Amplifier output power	2 x 5 W bei 12,6 V
max. Power, max. power:
Eingangsempfindlichkeit, Input sensitivity
AUDIO-IN:	1,2 V/10 kΩ
AUX-IN	600 mV/5 kΩ
Tuner
Wellenbereich FM (UKW), FM waveband (FM):	87,5-108 MHz
FM-Übertragungsbereich, FM frequency response:	35-16 000 Hz
Temperaturbereich, Temperature range	0 - 40°
Abmessungen (B x H x T (mm)	ca., approx. 350 x 170 x 160 mm
Dimensions (W x H x D (mm)
Gewicht, Weight	ca., approx. 1,4 kg
