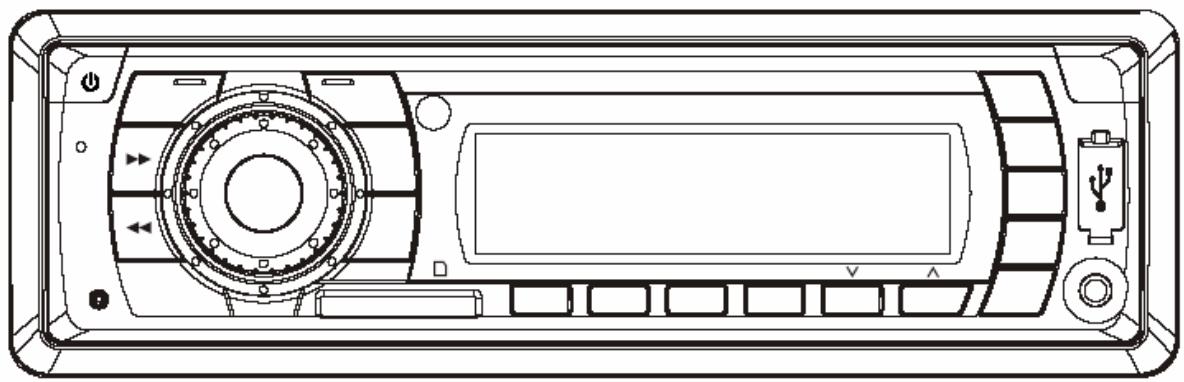

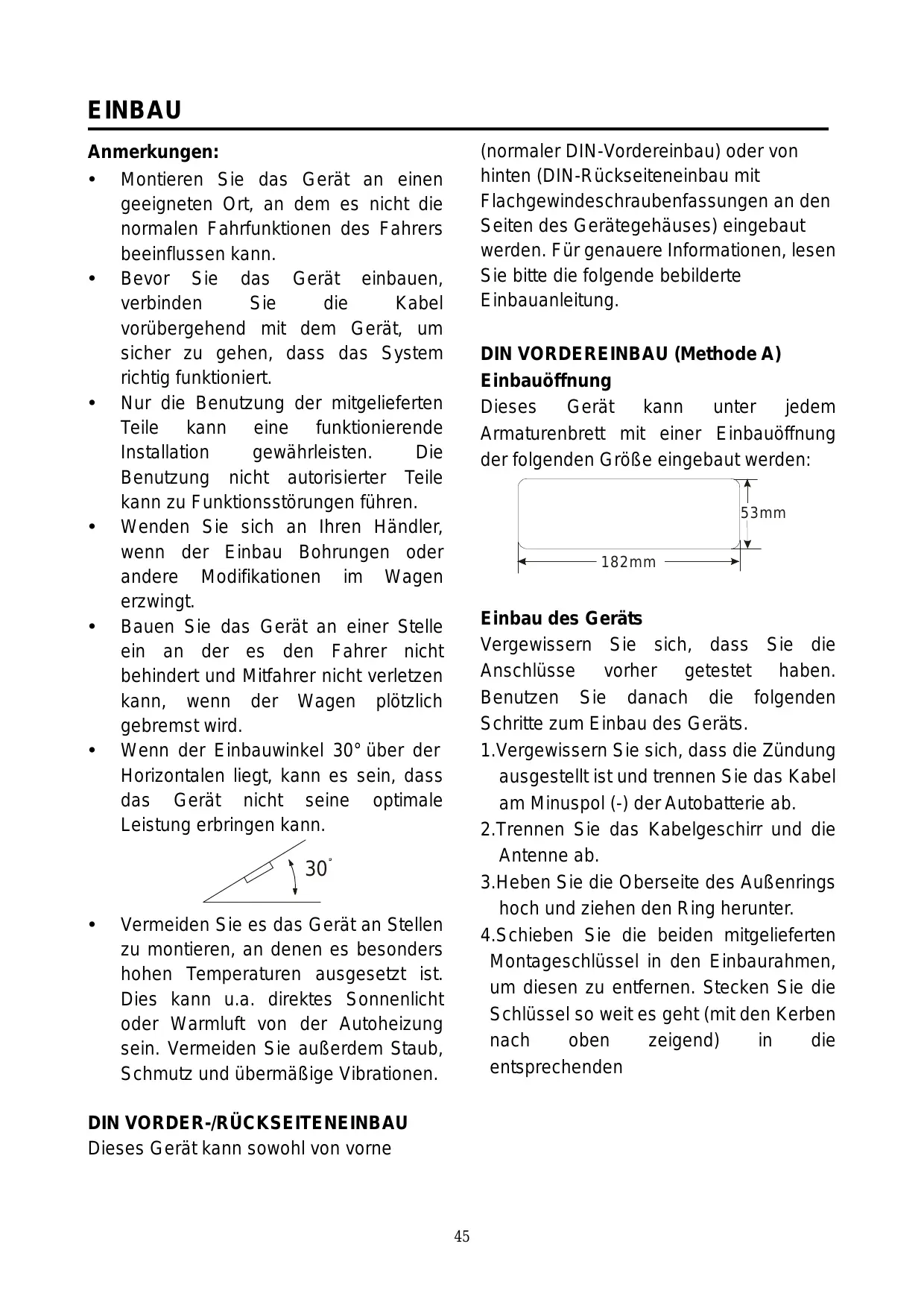

EINBAU (normaler DIN-Vordereinbau) oder von hinten (DIN-Rückseiteneinbau mit Flachgewindeschraubenfassungen an den Seiten des Gerätegehäuses) eingebaut werden. Für genauere Informationen, lesen Sie bitte die folgende bebilderte Einbauanleitung. Anmerkungen: Montieren Sie das Gerät an einen geeigneten Ort, an dem es nicht die normalen Fahrfunktionen des Fahrers beeinflussen kann. Bevor Sie das Gerät einbauen, verbinden Sie die Kabel vorübergehend mit dem Gerät, um sicher zu gehen, dass das System richtig funktioniert. Nur die Benutzung der mitgelieferten Teile kann eine funktionierende Installation gewährleisten. Die Benutzung nicht autorisierter Teile kann zu Funktionsstörungen führen. Wenden Sie sich an Ihren Händler, wenn der Einbau Bohrungen oder andere Modifikationen im Wagen erzwingt. Bauen Sie das Gerät an einer Stelle ein an der es den Fahrer nicht behindert und Mitfahrer nicht verletzen kann, wenn der Wagen plötzlich gebremst wird. Wenn der Einbauwinkel 30° über der Horizontalen liegt, kann es sein, dass das Gerät nicht seine optimale Leistung erbringen kann. DIN VORDEREINBAU (Methode A) Einbauöffnung Dieses Gerät kann unter jedem Armaturenbrett mit einer Einbauöffnung der folgenden Größe eingebaut werden: 53mm 182mm Einbau des Geräts Vergewissern Sie sich, dass Sie die Anschlüsse vorher getestet haben. Benutzen Sie danach die folgenden Schritte zum Einbau des Geräts. 1.Vergewissern Sie sich, dass die Zündung ausgestellt ist und trennen Sie das Kabel am Minuspol (-) der Autobatterie ab. 2.Trennen Sie das Kabelgeschirr und die Antenne ab. 3.Heben Sie die Oberseite des Außenrings hoch und ziehen den Ring herunter. 4.Schieben Sie die beiden mitgelieferten Montageschlüssel in den Einbaurahmen, um diesen zu entfernen. Stecken Sie die Schlüssel so weit es geht (mit den Kerben nach oben zeigend) die entsprechenden

Vermeiden Sie es das Gerät an Stellen zu montieren, an denen es besonders hohen Temperaturen ausgesetzt ist. Dies kann u.a. direktes Sonnenlicht oder Warmluft von der Autoheizung sein. Vermeiden Sie außerdem Staub, Schmutz und übermäßige Vibrationen.

DIN VORDER-/RÜCKSEITENEINBAU

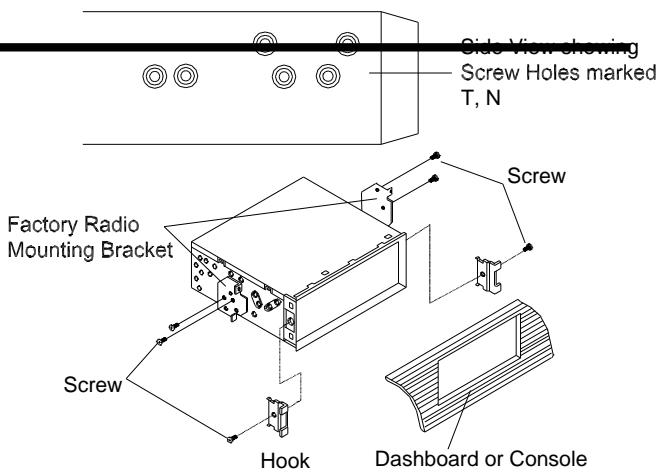

Dieses Gerät kann sowohl von vorne

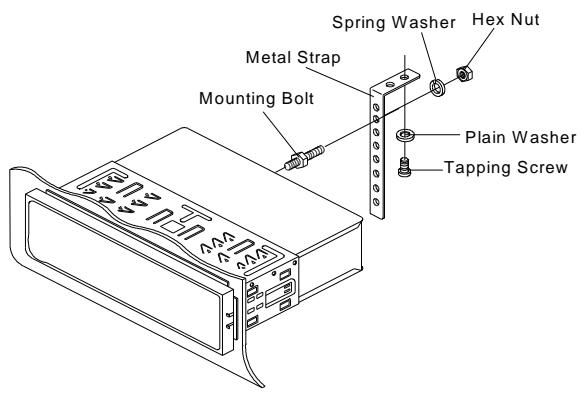

EINBAU 7.Schieben Sie das Gerät in den Einbaurahmen, bis es einrastet. 8.Zur zusätzlichen Befestigung an der Rückseite des Geräts dient der mitgelieferte Metallstreifen. Benutzen Sie die mitgelieferten Metallteile (5mm Sechskantmutter und Federscheibe), um das eine Ende des Metallstreifens an der Schraube auf der Rückseite des Geräts zu befestigen. Falls notwendig können Sie den Metallstreifen biegen, damit er in Ihrem Wagen befestigt werden kann. Benutzen Sie dann die mitgelieferten Metallteile (5 x 25 mm Blechschraube und Unterlegscheibe), um das andere Ende des Metallstreifens unter dem Armaturenbrett an einem festen Metallteil des Wagens zu befestigen. Der Metallstreifen dient außerdem dazu das Gerät sachgemäß zu erden. Hinweis: Befestigen Sie das kurze Teil des Metallstreifens an der Befestigungsschraube auf der Rückseite des Geräts und das lange Teil am Armaturenbrett. 5.Schlitzen an der rechten und linken Seitenmitte. Ziehen Sie dann den Einbaurahmen vom Gerät herunter. Sleeve L Key Outer Trim Ring R Key 6.Bauen Sie den Einbaurahmen in das Armaturenbrett ein und drücken Sie die Blechlaschen im Einbaurahmen mit einem Schraubenzieher ein. Nicht alle Blechlaschen sorgen für Kontakt. Überprüfen Sie deshalb welche am effektivsten sind. Biegen Sie die entsprechenden Blechlaschen hinter dem Armaturenbrett auf, um den Einbaurahmen zu fixieren. Dashboard Tabs Spring W asher H ex N ut M etal Strap Screwdriver M ounting Bolt Plain W asher Tapping Screw Sleeve

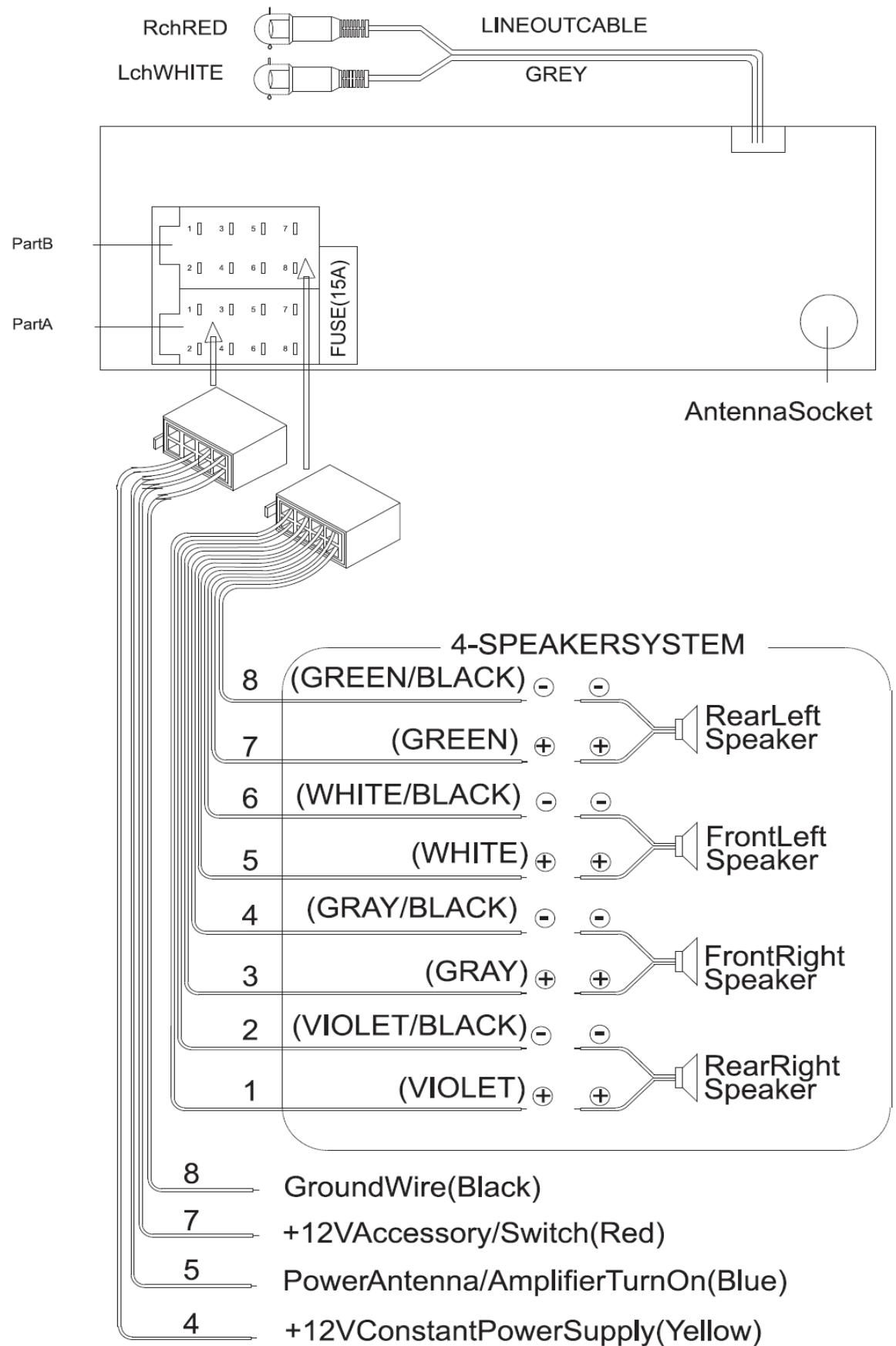

11. Schließen Sie das Kabelgeschirr und

die Antennen wieder an. Achten Sie dabei darauf, dass keine Drähte oder Kabel beschädigt werden.

9. Schließen Sie das Stromkabel wieder

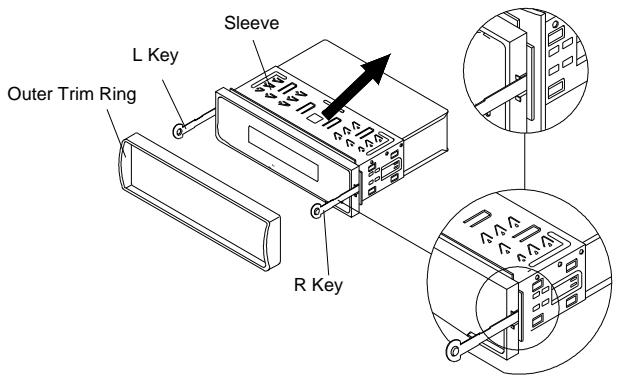

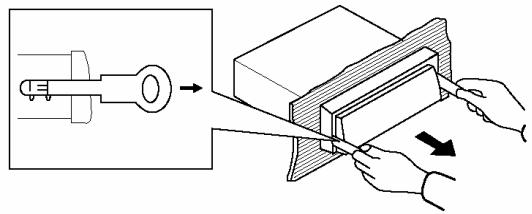

am Minuspol (-) der Autobatterie an. Setzen Sie dann den Außenring zurück auf das Gerät. T, N Screw Herausnehmen des Geräts 1.rgewissern Sie sich, dass die Zündung ausgestellt ist und trennen Sie das Kabel am Minuspol (-) der Autobatterie ab. 2.tfernen Sie den Metallstreifen an der Rückseite des Geräts (falls vorhanden). 3.ben Sie die Oberseite des Außenrings hoch und ziehen den Ring herunter. 4.ecken Sie die mitgelieferten Einbauschlüssel in die Schlitzen an der rechten und linken Seitenmitte des Geräts und ziehen Sie das Gerät aus dem Armaturenbrett heraus. Screw Hook Dashboard or Console Befestigung des Geräts an den Einbauschienen. 1.Benutzen Sie einen Schraubendreher, um die Haken vorne rechts und links des Geräts zu entfernen. 2..Richten Sie die Schraublöcher in den Einbauschienen auf die Schraublöcher am Gerät aus und schrauben Sie die Schienen mit den Schrauben (5 x 5 mm) DIN RÜCKSEITENEINBAU (Methode B) Wenn Sie einen Nissan oder Toyota besitzen, verwenden Sie die folgenden Einbauanweisungen. Benutzen Sie die mit T (für Toyota) oder N (für Nissan) markierten Schraubbohrungen an beiden Seiten des Geräts, um das Gerät den mitgelieferten fest. Hinweis: Der Außenring, der Einbaurahmen und der Metallstreifen werden bei der Einbaumethode B nicht benötigt. Einbauschienen zu befestigen.

GRUNDLEGENDE BEDIENUNG Wenn ein neu eingestellte Sender für mehrere Sekunden keine TP-Informationen bekommt, geht das Radio zum nächsten Sender (PI) der über TP-Informationen verfügt. Wenn TP-Informationen beim aktuellen Sender verloren gehen, die durch RETUNE SHORT (30 Sekunden) oder RETUNE LONG (90 Sekunden), startet das Radio den nächsten, gleichen PI-Sender zu finden. Wenn der gleiche PI-Sender nicht nach der ersten Suche gefunden wird, such das Radio nach dem nächsten Sender mit TP-Informationen. - TA ALARM-Modus: Wenn dieser Modus aktiviert, ist die automatische Sendersuche ausgestellt. Nur ein doppeltes Alarmsignal wird ausgegeben. Wenn ein neu eingestellter Sender für mehrere Sekunden keine

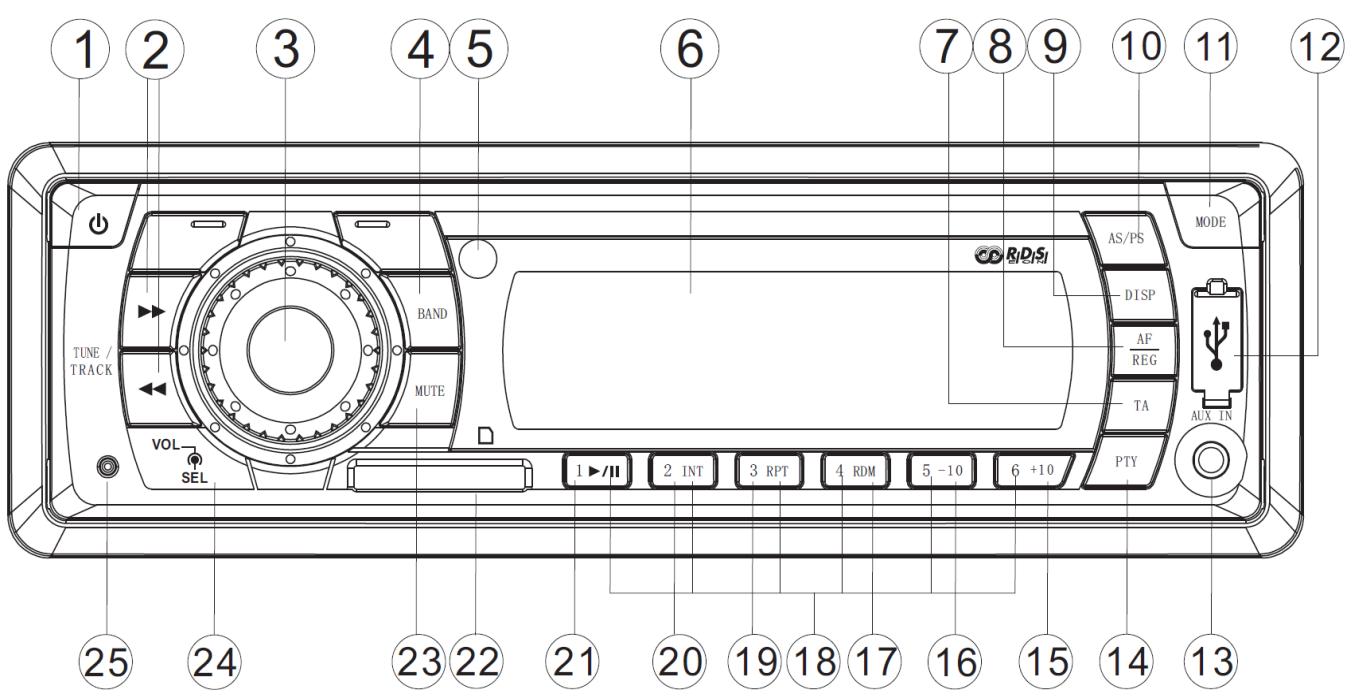

EIN-/AUSSCHALTEN DES GERÄTS

Betätigen Sie eine beliebige Taste (1), um das Gerät einzuschalten. Wenn das System angeschaltet ist, können Sie es (1) das durch Betätigung der Taste Gerät wieder ausschalten.

EINSTELLEN DES SOUNDS

Betätigen Sie die SEL-Taste (3) zur Auswahl des gewünschten Einstellungs modus. Der Einstellungsmodus wechselt in der folgenden Reihenfolge: (Lautstärke) (Bässe) (Höhen) (Balance) (Fader) Sie können den jeweiligen Modus mit dem Regler (3) einstellen, um den gewünschten Audioeffekt zu erhalten. Halten Sie die SEL-Taste (3) für mehrere Sekunden gedrückt, um eine der folgenden Funktionen auswählen zu können. TA SEEK oder ALARM→PI SOUND oder MUTE

• RETUNE L oder S→ MASK DPI oder ALL→ BEEP 2’nd，ALL oder OFF

BEDIENUNG TP-Informationen angibt, wird ein Alarmsignal ausgegeben.

Wenn die TP-Informationen beim aktuellen Sender verloren gehen, wird ein Alarmsignal ausgegeben. Wenn ein neu gefundener über kein RDS-Signal verfügt, wird PI SEEK etwas beeinträchtigt.

PI SOUND oder PI MUTE Wenn AF-Umschaltung im C201-Sender eingeschaltet ist, kann das AF-Signal auf 100MHz geschaltet werden. Dies ist kein echtet AF-Signal (mit unterschiedlichem PI) mit kurzem DIP. Wenn ein Auto in bestimmten Gebieten fährt, kann es sein, dass eine Oszillation eintritt, weil verschiedene PI-Codes bei 100 MHz mit PI „XXX“ empfangen werden können. Das Autoradio benutzt eine spezielle Methode, um solche unvermeidbaren Situationen einzuschränken. Dies ist allerdings nur begrenzt möglich. Wenn es nicht möglich ist, sind zwei verschiedene Betriebsarten auswählbar:

PI: XXX - PI SOUND-Modus: Wenn verschiedene PI-Töne (DIP) in bestimmten Abständen gehört werden, so werden diese nur in kurzen Abständen gehört. - PI MUTE-Modus: In gleichen Situation wird ein MUTE-Ton für kurze Zeit gehört.

Die Ersteinstellung der automatischen TA- oder PI-Suche ist eingestellt. Wenn PI-Informationen nicht bei der Sendersuche gefunden wurden, startet das Radio eine erneute Suche, um den gleiche PI-Sender zu finden. Wenn der gleiche PI-Sender nicht beim ersten Suchvorgang gefunden wurde, geht das Radio zum letzten Sender und wartet mehrere Minuten, bis ein PI-Code empfangen wird. - RETUNE L-Modus: Einstellung auf 90 Sekunden. - RETUNE S-Modus: Einstellung auf 30 Sekunden. MASK DPI oder MASK ALL Die AF-Frequenz (diese hate eine andere PI oder ein NO RDS Signal mit hoher Feldstärke) wird bei Überprüfen des PI-Codes maskiert, wenn das Gerät AF absucht. Das Gerät sucht nicht nach diesem AF (DIP) für mehrere Minuten. Wenn bei der AF-Suche ein NO RDS Signal mit hoher Feldstärke auftritt und das echte AF-Signal als DIP durch Interferenz falsch maskiert wurde, wird die Suche nach dem echten AF-Signal unterbrochen. Der Benutzer kann in diesem Fall die Maskierung des AF bzw. NO RDS Signals mit hoher Feldstärke ausschalten (MASK DPI). Im MASK DPI-Modus wird der falsche Signalton oder eine lange Pause (entsprechend der Einstellung von PI SOUND oder PI MUTE) vom AF-Sender mit NO RDS-Signal von höherer Feldstärke als der BEDIENUNG

momentane AF-Sender, ausgegeben. Dieses Problem tritt allerdings nur vereinzelt auf und ist in Europa eher selten. - MASK DPI-Modus: Maskiert nur den AF mit unterschiedlichem PI. - MASK ALL-Modus: Maskiert den AF, der unterschiedliche PI- und NO RDS-Signale mit hoher Sendekraft besitzt. SIGNALTON EIN/AUS - SIGNALTON EIN (BEEP ON) Dieser Signalton wird bei allen Tastenbetätigungen generiert. - SIGNALTON AUS (BEEP OFF): Der Signalton ist deaktiviert. RADIOBETRIEB

UMSCHALTEN IN DEN RADIOBETRIEB

Betätigen Sie die MODE-Taste (11) zur Auswahl des Radiomodus. Der Radiomodus wird zusammen mit der Frequenz und dem Frequenzband im Display angezeigt.

AUSWAHL DES FREQUENZBANDS

Im Radiomodus können Sie durch Betätigung der BND/LOU/ENT-Taste (4) das gewünschte Frequenzband auswählen. Das Frequenzband wechselt in der folgenden Reihenfolge: FM1 FM2 FM3 MW1 MW2 (FM=UKW, AM=MW) SENDERAUSWAHL Betätigen Sie die Taste (2) oder die Taste (24), um die automatische Suchfunktion zu aktivieren. Halten Sie die Taste für mehrere Sekunden gedrückt, bis in der Anzeige MANUAL erscheint. Damit wird dann die Manuelle Sendersuche aktiviert. Wenn die Tasten nicht für mehrere Sekunden betätigt werden, geht das Gerät wieder zurück in den automatischen Suchmodus und AUTO erscheint in der Anzeige. INFORMATIONSANZEIGE - Betätigen Sie die DISP-Taste (9) zur Anzeige der Uhrzeit. LCD-ANZEIGE Die momentane Frequenz und aktivierte Funktionen werden in der Anzeige (6) angezeigt. AUX-EINGANG Das Gerät kann über den AUX-Eingang (AUX IN - 13) an einen externen Audio-Player angeschlossen werden. AUTOMATISCHE SPEICHERUNG & PROGRAMMSUCHE - Automatisches Speichern von Sendern Halten Sie die AS/PS-Taste (10) für mehrere Sekunden gedrückt und das Radio sucht von der momentanen USB-ANSCHLUSS An der Gerätevorderseite des Geräts befindet sich eine USB-Schnittstelle (12). Sie können ein USB-Laufwerk an dieser Schnittstelle (12) anschließen.

Bei eingeschaltetem TA-Modus, können die SEEK, SCAN, AUTO, MEMORY-Funktionen nur wenn der Verkehrsprogrammerkennungscode empfangen wurde, benutzt und gespeichert werden. Wenn der TA-Modus angeschaltet ist, wird der Verkehrsprogrammerkennungscode zum angegebenen Zeitraum nicht empfangen. TA ALARM-MODUS: NO TA / TP wird angezeit, wenn der - Alarmmodus deaktiviert ist. TA SEEK-MODUS: Der TA SEEK-Modus ist aktiviert.

- PTY wird angezeigt, wenn diePTY-Taste betätigt wird. Wenn für mehr als 2 Sekunden kein Schüssel eingegeben wurde, wird nach eingestellten PTY-Sendern gespielt. Wenn während er ersten Suche kein PTY gefunden wurde, erscheint NO PTY. - Es stehen 2 Programmarten zur Verfügung: SPEECH (Informationsprogramme) und MUSIC (Musikprogramme). Betätigen Sie die PTY-Taste zur Auswahl von MUSIC. Wenn Sie die PTY-Taste ein zweites Mal betätigen, wird SPEECH gewählt. Benutzen Sie die Tasten M1 - M6, um die gewünschte Programmart zu wählen. MUSIKPROGRAMM PROGRAMMART INFORMATIONSPROGRAMM PROGRAMMART RDS-OPTION Für 2 Sekunden gedrückt halten: SEL

• TA SEEK / ALARM → RETUNE L /

RETUNE S → PI SOUND / MUTE →

ON/OFF Frequenz ausgehend bis die Suche beendet ist. Die jeweils stärksten Sender werden dann unter der entsprechenden Speichernummer gespeichert. - Programmsuche Betätigung der AS/PS-Taste (10) zur Suche nach gespeicherten Sendern. Wenn die Signalstärke eine bestimmte Grenze überschreitet, stoppt das Radio an der vorgegebenen Speichernummer für mehrere Sekunden und fährt dann mit der Suche fort.

SPEICHERN VON SENDERN

Betätigen Sie eine der Speichertasten (18) (1 bis 6) zur Auswahl eines Senders, der gespeichert wurde. Halten Sie die Taste für mehrere Sekunden gedrückt und dermomentane Sender wird unter der entsprechenden Taste gespeichert. RDS-FUNKTION

AF / REG - Die AF/REG-Taste steuert die AF-Suche. - In der Anzeige erscheint AF, wenn die AF-Funktion an ist. Eine AF-Suche wird bei schlechtem Empfang gestartet. - Im Radiomodus, können Sie bei eingeschaltetem AF mit SEEK, SCAN, AUTO, MEMORY nur empfangen und speichern.

Die TA-Funktion kann ein-/ausgeschaltet werden (ON / OFF). Bei eingeschalteter TA-Funktion, geht die TA-Anzeige an. Wenn eine Verkehrsnachricht vorhanden ist, wird sie unabhängig vom Modus, empfangen.

BEDIENUNG MUSIKPROGRAMM

PROGRAMMINHALT NACHRICHTEN POLITIK INFORMATIONEN SPORT BILDUNG DRAMA KULTUR WISSENSCHAFT VERSCHIEDENES WETTER FINANZ KINDERPROGRAMM SOZIALES RELIGION TELEFONPROGRAM REISE ENTSPANNUNG DOKUMENTATIONEN BEDIENUNG USB-WIEDERGABE DIREKTE MUSIKTITELAUSWAHL Benutzen Sie die Taste (24) bzw. (2), um zum vorigen oder nächsten Musiktitel springen. Die Musiktitelnummer erscheint entsprechend in der Anzeige. An der Gerätevorderseite des Geräts befindet sich eine USB-Schnittstelle (12). Sie können ein USB-Laufwerk an dieser Schnittstelle (12) anschließen. Wenn Sie ein USB-Laufwerk am Gerät anschließen, sucht das Gerät automatisch nach MP3- und WMA-Dateien und startet die Wiedergabe. Sie können ebenfalls die MODE-Taste (11) zur Auswahl des USB-Modus benutzen, wenn sich das Gerät in einem anderen Modus befindet. Das Gerät unterstützt die direkte Wiedergabe von MP3/WMA-Dateien. Bitte benutzen Sie dazu die folgenden Anweisungen. VERZEICHNISAUSWAHL Benutzen Sie die Tasten -10 (16) oder +10 (15), um jeweils 10 Titel vor bzw. zurückzuspringen. WIEDERGABEPAUSE Betätigen Sie die Taste (21), um die Wiedergabe vorübergehend anzuhalten. Betätigen Sie die Taste erneut, um mit der Wiedergabe fortzufahren. INTRO-WIEDERGABE Betätigen Sie die INT-Taste (20) zur Wiedergabe des Anfangs aller Musiktitel auf dem USB-Gerät. Betätigen Sie die Taste erneut, um die Intro-Wiedergabe wieder zu stoppen und um mit der normalen Wiedergabe fortzufahren. SD/MMC-BETRIEB Es befindet sich eine SD/MMC-Schnittstelle (22) an der Gerätevorderseite. Wenn Sie ein SD/MMC-Karte am an der SD/MMC-Schnittstelle anschließen, sucht das Gerät automatisch nach MP3- und WMA-Dateien auf der Karte und startet die Wiedergabe. Die Wiedergabebedienung ist identisch mit der oben beschriebenen USB-Wiedergabe. Sie können ebenfalls die MODE-Taste (11) zur Auswahl des SD/MMC-Modus benutzen, wenn sich das Gerät in einem anderen Modus befindet. Wenn sich auf der SD/MMC-Karte wichtige Daten befinden, stecken Sie es nicht zur Wiedergabe in den Kartenslot des Geräts. WIEDERHOLUNG Betätigen Sie die RPT-Taste (19) zur Wiederholung des aktuellen Titels. Betätigen Sie die Taste erneut, um die Wiederholung wieder zu stoppen. ZUFALLSWIEDERGABE Betätigen Sie die RDM-Taste (17) zur Wiedergabe aller Musiktitel auf dem USB-Gerät in zufälliger Reihenfolge. Betätigen Sie die Taste erneut, um diese Funktion wieder zu deaktivieren. RESET-FUNKTION Die RESET-Taste (25) muss mit einem spitzen Gegenstand, wie z. B. ein Kugelschreiber oder einem dünnen Metallgegenstand, betätigt werden. Benutzen Sie die RESET-Taste unter folgenden Umständen:

ACHTUNG： Wenn sich auf dem USB-Gerät wichtige Daten befinden, schließen Sie es nicht zur Wiedergabe an das Gerät an, da falsche Bedienschritte einen Datanverlust zur Folge haben können. Der Hersteller übernimmt dafür keine Haftung.

Bei der Inbetriebnahme, nachdem alle Anschlüsse getätigt wurden. - Keine der Funktionstasten funktioniert. - Eine Fehlermeldung erscheint auf dem Display.Hinweis: Wenn Sie die RESET-Taste (25) betätigen und das Gerät danach immer noch nicht funktioniert, verwenden Sie ein mit etwas Isopropylalkohol getränktes Wattestäbchen zur Reinigung der Bedientafelkontakte.

TECHNISCHE DATEN ALLGEMEIN Stromversorgungsanforderungen : DC 12V, Negative Erdung Gehäuseabmessungen : 178 (B) x 107 (T) x 50 (H) Tonausgleich - Bässe (bei 100 Hz) : ±10 dB - Höhen (bei 10 kHz) : ±10 dB Maximale Ausgangsleistung 4 x 40 W Stromentnahme - 15 Ampere (max.) (Starkstromvariante) RADIO Für 3 Frequenzbänder Für 2 Frequenzbänder (Europa) (Europa) UKW UKW Frequenzbereich 87,5 bis 108 MHz 87,5 bis 108 MHz 10,7 MHz 10,7 MHz Empfindlichkeit (Rauschabstand = 30 dB) Stereoabstand > 25 dB > 25 dB Frequenzbereich 522 bis 1620 kHz 450 kHz Empfindlichkeit (Rauschabstand = 20 dB)

522 bis 1620 kHz 450 kHz 36 dBu 4μV 4μV 36 dBu FEHLERBEHEBUNG Bevor Sie durch diese Fehlerbehebungstabelle gehen, sollten Sie die Verkabelung überprüfen. Wenn das Problem danach immer noch nicht bewältigt werden kann, wenden Sie sich bitte an Ihren Händler. Symptom Gerät schaltet nicht an. Ursache Behebung Die Zündung ist nicht an. Die Sicherung durchgegangen. Wenn der Strom richtig angeschlossen ist und der Motor nicht läuft, stellen Sie den Zündschlüssel bitte auf „ACC“. ist Ersetzen Sie die Sicherung durch eine neue. Die Lautstärke ist auf das Minimum gestellt. Stellen Sie die Lautstärke auf das gewünschte Niveau. Die Kabel sind nicht richtig angeschlossen. Überprüfen Kabelverbindung. Sie Funktionstasten bleiben ohne Wirkung. Der eingebaute Mikrocomputer arbeitet aufgrund von Störsignalen nicht richtig. Betätigen Sie die RESET-Taste. Das Radio funktioniert nicht. Die Radiofunktion geht nicht. Die automatische Suche ist auch fehlgeschlagen. Das Antennenkabel ist nicht angeschlossen. Verbinden Sie das Antennenkabel. Das Signal ist zu schwach. Stellen Sie den Sender manuell ein. Kein Ton.
