Produkttyp	Holzhobel (Abricht- und Dickenhobel)
Marke	Güde
Modell	GADH 254/400V
Stromversorgung	400V Drehstrom
Leistung	Ungefähr 3 kW (Schätzung)
Maximale Hobelbreite	254 mm
Maximale Hobeltiefe	Ungefähr 3 mm (Schätzung)
Abmessungen (L × B × H)	Ungefähr 600 × 500 × 400 mm (Schätzung)
Gewicht	Ungefähr 50 kg (Schätzung)
Messergeschwindigkeit	Ungefähr 5000 U/min (Schätzung)
Anzahl der Messer	2 Hartmetallmesser (Schätzung)
Hauptfunktionen	Abrichten und Hobeln von Holzwerkstücken
Sicherheit	Messerschutz, Not-Aus, Schutzhaube
Wartung und Reinigung	Messer regelmäßig reinigen, Riemen prüfen
Ersatzteile und Reparierbarkeit	Ersatzmesser, Riemen, Lager erhältlich
Geräuschpegel	Ungefähr 85 dB(A) (Schätzung)
Absaugoptionen	Absauganschluss Ø 100 mm
Allgemeine Informationen	Professionelle Nutzung empfohlen

Häufig gestellte Fragen - GADH 254/400V GUDE

Wie stelle ich die Hobeltiefe am Güde GADH 254/400V ein?

Verwenden Sie das Einstellrad an der Seite der Maschine. Drehen Sie es im Uhrzeigersinn, um die Tiefe zu erhöhen, gegen den Uhrzeigersinn, um sie zu verringern. Die maximale Tiefe beträgt ca. 3 mm pro Durchgang.

Welcher Steckertyp wird für den GADH 254/400V benötigt?

Dieses Gerät arbeitet mit 400V Drehstrom (3 Phasen + Erde). Sie benötigen eine geeignete Industriesteckdose (Typ CEE 16A oder 32A je nach Leistung).

Wie wechselt man die Hobelmesser?

Trennen Sie die Maschine vom Netz. Entfernen Sie die Schutzhaube. Lösen Sie die Befestigungsschrauben der Messer mit einem Inbusschlüssel. Ersetzen Sie die abgenutzten Messer durch neue (Güde-Ersatz). Ziehen Sie die Schrauben mit dem in der Anleitung empfohlenen Drehmoment an.

Der Hobel macht ein ungewöhnliches Geräusch, was tun?

Stoppen Sie die Maschine sofort. Überprüfen Sie, ob die Messer beschädigt oder unausgewuchtet sind. Kontrollieren Sie die Antriebsriemen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Güde-Kundendienst.

Kann ich den GADH 254/400V für Weichholzstücke verwenden?

Ja, dieser Hobel eignet sich hervorragend für Weichhölzer (Kiefer, Fichte) sowie für Harthölzer. Verwenden Sie bei harten Hölzern einen langsamen Vorschub, um eine Überlastung des Motors zu vermeiden.

Wie reinige ich die Maschine nach Gebrauch?

Trennen Sie die Maschine vom Netz. Saugen Sie das Sägemehl mit einem Industriesauger auf. Reinigen Sie die Messer mit einem trockenen Tuch. Verwenden Sie kein Wasser oder aggressive Lösungsmittel. Ölen Sie die beweglichen Teile leicht ein.

Wie hoch ist die Drehzahl der Messer?

Die Drehzahl beträgt ca. 5000 Umdrehungen pro Minute. Dies ermöglicht eine gute Schnittleistung für die meisten Hölzer.

Hat dieses Modell einen Motorbrems?

Nein, dieses Modell hat keine Motorbrems. Warten Sie den vollständigen Stillstand der Messer ab, bevor Sie die Schutzhaube öffnen.

Wie schwer ist die Maschine?

Das Gewicht beträgt ca. 50 kg. Es wird empfohlen, sie zu zweit zu transportieren oder einen Sackkarren zu verwenden.

Wo finde ich Ersatzteile für den GADH 254/400V?

Ersatzteile sind bei Güde-Händlern oder auf der offiziellen Website erhältlich. Gängige Referenzen sind Messer (Ref. 89441), Riemen (Ref. 89442) und Lager (Ref. 89443).

BEDIENUNGSANLEITUNG GADH 254/400V GUDE

Originalbetriebsanleitung - Abricht- und Dickenhobel

GADH 254/230 V

55058

GADH 254/400V

55059

DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch.

Deutsch TECHNISCHE DATEN | BESTIMMUNGSGEMÄSSE VERWENDUNG | SICHERHEITSHINWEISE | WARTUNG | GEWÄHRLEISTUNG ____ 24

English TECHNICAL DATA | SPECIFIED CONDITIONS OF USE | SAFETY INSTRUCTIONS | MAINTENANCE | GUARANTEE 30

Français CARACTÉRISTIQUES TECHNIQUES | UTILISATION CONFORME À LA DESTINATION | CONSIGNES DE SÉCURITÉ | ENTRETIEN | GARANTIE ____ 36

D Der Mikroschalter muss aktiviert sein um die Maschine zu starten.

D Hobeldicke einstellen

D Automatischer Einzug

GB Automatic infeed

D Hobeldicke einstellen

D Reinigung / Wartung

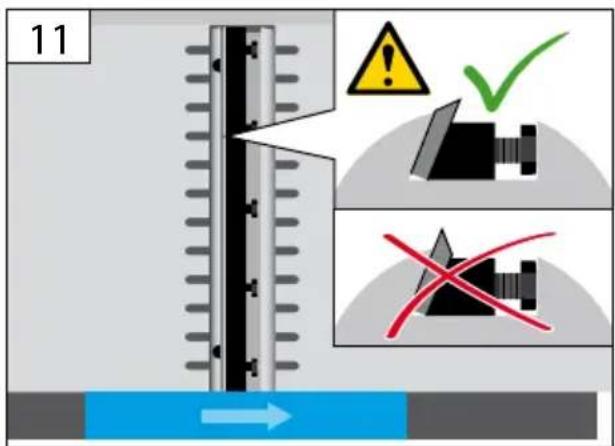

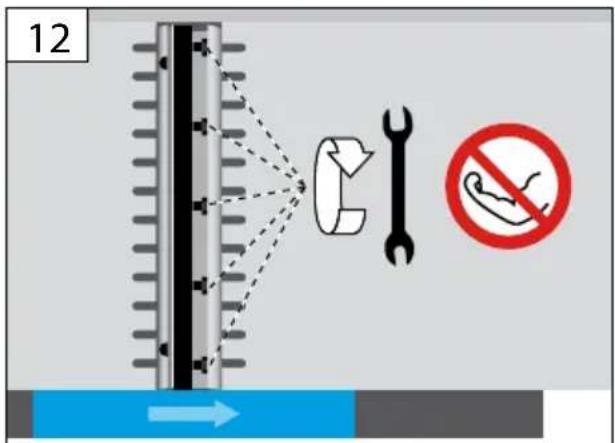

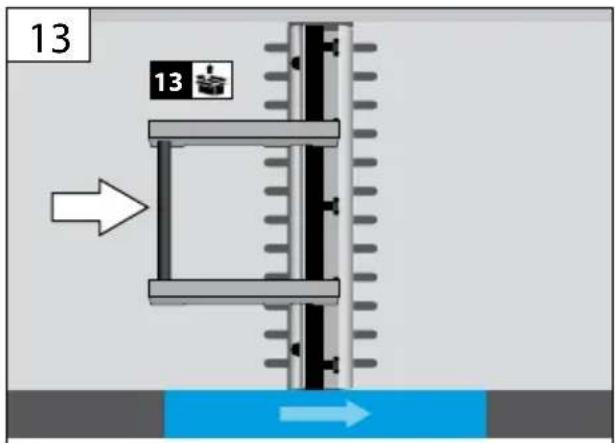

3	D	Messer wechseln und einstellen	SLO	Zamenjava rezila in nastavitev
	GB	Replacing and adjusting the blades	HR	Zamjena i namještanje noževa
	F	Remplacer et régler les couteaux	BG	Смяна и настройка на ножовете
	I	Sostituire e regolare i coltelli	RO	Schimbarea și reglarea cuțitelor
	NL	Messen vervangen en instellen	BIH	Zamjena i podešavanje noževa
	CZ	Výměna a nastavení nože
	SK	Výmena a nastavenie noža
	H	A kések cseréje és beállítása

D Transport

GB transport

F Transport

Trasporto

NL Transport

cz Přeprava

SK Transport

H Szállítás

SLO Transport

HR Prijevoz

BG Транспортиране

RO Transport

BIH Prevoz

4

Artikel-Nr. 55058 55059

Anschluss....230 V \~ 50 Hz....400 V \~ 50 Hz

Max. Leistung....1600 W....1600 W

Max. Vorschubgeschwindigkeit....8 m/min....8 m/min

Leerlaufdrehzahl....6700 min ^-1 ....6700 min ^-1

Max. Hobelbreite 254 mm 254 mm

Hobeldicke....6-160 mm....6-160 mm

Spanabnahme Dickenhobeln....0-2 mm....0-2 mm

Spanabnahme Abrichthobeln....0-3 mm....0-3 mm

Messer Anzahl 2 2

Größe Abrichttisch....1050 x 260 mm....1050 x 260 mm

Größe Dickenhobeltisch....480 x 254 mm....480 x 254 mm

Anschlagneigung....0°-45°....0°-45°

Gewicht....83,2 kg....83,2 kg

Schutzart IP 20 IP 20

Geräuschangaben

(Unsicherheit K = 4 dB)

Leerlauf:

Schalldruckpegel L * 93,9 dB (A) 93,9 dB (A)

Schallleistungspegel L _WA * 109,45 dB (A) 109,45 dB (A)

Abrichthobeln:

Schalldruckpegel L * 99,3 dB (A) 99,3 dB (A)

Schallleistungspegel L_wA^* 112,27 dB (A) 112,27 dB (A)

Dickenhobeln:

Schalldruckpegel L ^* 97,9 dB (A) 97,9 dB (A)

Schallleistungspegel L_WA^* 111,29 dB (A) 111,29 dB (A)

Gehörschutz tragen!

* Gemessen nach EN ISO 3746 + 11202

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt kann daraus nicht zuverlässig abgeleitet werden ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren welche den aktuellen am Arbeitsplatz tatsächlich vorhandenen Immissionspegel beeinflussen beinhalten die Eigenart des Arbeitsraumes und andere Geräuschquellen d.h. die Zahl der Maschinen und anderer benachbarter Arbeitsvorgänge. Die zulässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.

Benutzen Sie das Gerät erst nachdem Sie die Bedienungsanleitung aufmerksam gelesen und

verstanden haben. Machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise. Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen.

Der Bediener ist verantwortlich für Unfälle oder Gefahren gegenüber Dritten.

Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollten, wenden Sie sich an den Kundendienst.

Bestimmungsgemäße Verwendung

Der Abricht- und Dickenhobel ist nur für die Nutzung im Heim- und Hobbybereich vorgesehen.

Die Holzwerkstoffe müssen frei von Fremdstoffen sein (Nägel, sonstige Metallteile, Kabel, Seile, Schnüre oder Ähnliches).

Es ist strengstens untersagt, die an der Maschine befindlichen Schutzeinrichtungen zu demontieren, abzuändern oder Zweck zu entfremden oder fremde Schutzeinrichtungen anzubringen.

Die Brückenschutzvorrichtung darf während der Bearbeitung nicht entfernt werden. Der nicht benutzte Teil der Messerwelle muss abgedeckt werden.

Bei Nichtbeachtung der Bestimmungen, aus den allgemein gültigen Vorschriften sowie den Bestimmungen aus dieser Anleitung, kann der Hersteller für Schäden nicht verantwortlich gemacht werden.

Die jeweilig geltenden Unfallverhütungsvorschriften und Regeln sind einzuhalten.

Anforderungen an den Bediener

Das Gerät darf nur von Personen bedient und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind.

Lassen Sie niemals Kinder mit dem Gerät arbeiten. Lassen Sie niemals Erwachsene ohne ordnungsgemäße Einweisung mit dem Gerät arbeiten.

Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Bedienungsanleitung gelesen und verstanden haben.

Qualifikation: Außer einer ausführlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualifikation: für den Gebrauch des Gerätes notwendig.

Mindestalter: Das Gerät darf nur von Personen betrieben werden, die das 18. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt.

Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Schulung: Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung durch eine sachkundige Person bzw. die Bedienungsanleitung. Eine spezielle Schulung ist nicht notwendig.

Restrisiken

Auch bei richtiger Verwendung und Einhaltung aller Sicherheitsbestimmungen, können noch Restrisiken bestehen.

⚠️ Verletzungsgefahr!

• der Finger und Hände durch das Berühren der Messerwelle an nicht abgedeckten Bereichen, beim Werkzeugwechsel, außerdem können diese durch das Öffnen der Schutzabdeckung gequetscht werden.
• an der Einschub- und Auslassöffnung
  • durch gefährlichen Rückschlag
• Gefährdung durch Strom, wenn die Elektroleitungen nicht richtig angeschlossen worden sind.
• beim Betrieb ohne Absaugung bzw. Spänesack, kann gesundheitsschädlicher Holzstaub entstehen.
  • durch wegschleudernde Teile
• Durch im Werkstück enthaltene Metallteile können die Messer stumpf bzw. zerstört werden.

⚠ Gehörschädigungen

Längerer Aufenthalt in unmittelbarer Nähe des laufenden Geräts kann zu Gehörschädigungen führen. Gehörschutz tragen!

Trotz dem Beachten der Betriebsanleitung können auch nicht offensichtliche Restrisiken bestehen.

Verhalten im Notfall

Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig. Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach DIN 13164 am Arbeitsplatz griffbereit vorhanden sein. Dem Verbandskasten entnommenes Material ist sofort wieder aufzufüllen. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben

1. Ort des Unfalls
2. Art des Unfalls
3. Zahl der Verletzten
4. Art der Verletzungen

Symbole

Bedienungsanleitung lesen

Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steck-dose ziehen.

Sicherheitshandschuhe benutzen!

Atemschutz tragen!

Schutzbrille tragen! Gehörschutz tragen!

Sicherheitsschuhe benutzen

Warnung/Achtung!

Warnung vor gefährlicher elektrischer Spannung

Achtung! Verletzungsgefahr durch Hobelmesser!

Warnung vor wegschleudernden Teilen

Entfernen Sie vor der Bearbeitung alle Fremdkörper wie z.B. Nägel und Draht

Nicht in den Gefahrenbereich der laufenden Messer greifen!

Weisen Sie Kinder und unbefugte Personen an sich stets von dem Gerät fern zu halten.

Setzen Sie das Gerät nicht dem Regen aus und benutzen Sie es nicht in nasser oder feuchter Umgebung.

CE Konformitätszeichen

Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen.

Vor Nässe schützen

Sicherheitshinweise

WARNUNG

Lesen Sie alle Sicherheitshinweise und Anweisungen, auch die in der beiliegenden Broschüre.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Achtung! Die Maschine muss am Fußboden mit den geeigneten Schrauben sicher befestigt werden, da Kippgefahr besteht.

Stellen Sie den Motor ab, ziehen Sie den Netzstecker, wenn Sie mit dem Gerät nicht arbeiten das Gerät verlassen oder Einstellungs-, Wartungs- oder Reparaturarbeiten vornehmen.

Die Maschine muss während des Betriebs auf einem waagerechten, ebenen Boden stehen und der Fußboden um die Maschine herum muss eben, gut gewartet und frei von Abfällen wie z.B. Spänen und abgeschnittenen Werkstücken sein.

Fehler in der Maschine, einschließlich der Schutz-einrichtung oder der Messerwellen, sind, so bald sie entdeckt werden, der für die Sicherheit verantwortlichen Person zu melden.

Machen Sie sich die sicheren Vorgehensweisen zum Reinigen, zur Instandhaltung und zum regelmäßigen Entfernen von Spänen und Staub, zur Verminderung eines Brandrisikos, zu eigen.

Netzanschluss / Elektrische Sicherheit

⚠️ GEFAHR! Stromschlag! Es besteht Verletzungsgefahr durch elektrischen Strom!

Ein defektes Kabel oder eine Stecker kann zum Stromschlag führen.

Vermeiden Sie die Körperberührung mit geerdeten Teilen und schützen Sie sich so vor elektrischem Schlag.

⚠ Der Betrieb ist nur mit Fehlerstrom-Schutzschalter (RCD max. Fehlerstrom 30mA) zulässig.

Den Stecker des Stromkabels an einer Steckdose mit passender Form, Spannung und Frequenz anschließen, die den geltenden Vorschriften entspricht.

Nicht am Netzkabel ziehen, um den Stecker aus der Steckdose zu ziehen.

Wenn Sie die Anschlussleitung verlegen, darauf achten, dass diese nicht stört, gequetscht, geknickt oder nass wird.

Das Gerät erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlussbedingungen. Das heisst, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht zulässig ist.

- Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen führen.

• Das Gerät ist ausschließlich zur Verwendung an Anschlusspunkten vorgesehen, die eine maximale zulässige Netzimpedanz von Z_max = 0,233 nicht überschreiten.
• Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungsunternehmen, dass Ihr Anschlusspunkt, an dem Sie das Gerät betreiben möchten, die oben genannte Anforderung erfüllt.

Arbeitsvorbereitung / Betrieb

Sorgen Sie bei der Arbeit mit dem Gerät immer für ausreichende Beleuchtung bzw. gute Lichtverhältnisse.

Überprüfen Sie vor jedem Gebrauch:

• Ein- und Ausschalter inkl. Notausschalter auf ordnungsgemäße Funktion
• verriegelte trennende Schutzeinrichtungen durch ein aufeinander folgendes Öffnen jeder trennen-den Schutzeinrichtung um die Maschine auszuschalten und durch Prüfung, dass es unmöglich ist, die Maschine bei jeder geöffneten Schutzeinrichtung einzuschalten

• Bremse

durch Funktionsprüfung um festzustellen, ob die Bremsung innerhalb der angegebenen Bremszeit erfolgt und, sofern die Maschine mit einer mechanischen Bremse ausgerüstet ist, dass die Bremse nach jedem Ansprechen des Überlastschutzes geprüft werden muss

• Rückschlaggreifer

mindestens einmal pro Arbeitsschicht durch Besichtigung, um festzustellen, dass sie sich in gutem Arbeitszustand befinden, z. B. keine Beschädigung der Berührungsfläche durch Stöße haben und dass die Greifer durch das Eigengewicht ungehindert zurückfallen;

- Hobelmesser

auf Beschädigungen und richtigen Sitz.

Die Maschine darf nur benutzt werden, wenn alle diese Bedingungen eingehalten sind

Verwenden Sie zum Bearbeiten kurzer Werkstücke Schiebehölzer oder Schiebestöcke, die nicht defekt sind.

Schließen Sie die Maschine an eine Staub- oder Späneabsaugvorrichtung an.

• notwendige Luftmenge ca. 700-1000 m³/h
- Unterdruck an jedem Absauganschluss-Stutzen: 840 PA
- Querschnitt des Anschluss-Stutzens: 100mm Überprüfen Sie vor Beginn der Bearbeitung, dass der Anschlag festgeklemmt ist.

Überzeugen Sie sich, dass Sie jeder Zeit das Gleichgewicht halten können. Stellen Sie sich seitlich zur Maschine. Halten Sie Ihre Hände bei laufender Maschine in sicherer Entfernung von der Schneidwalze und von der Stelle, an der die Späne ausgestoßen werden.

Erst mit dem Hobeln beginnen, wenn die Schneidewalze ihre erforderliche Drehzahl erreicht hat.

Nur mit scharfen Messern und nie über Metall (Nägel, Schrauben) hobeln.

Außerdem darauf achten, dass das Werkstück keine Kabel, Seile, Schnüre oder ähnliches enthält. Bearbeiten Sie kein Holz, das zahlreiche Asteinschlüsse oder Astlöcher enthält.

Sichern Sie lange Werkstücke gegen Abkippen am Ende des Hobelvorganges. Verwenden Sie dazu z.B. Abrollständer oder ähnliche Vorrichtungen.

Es ist strengstens untersagt, Späne oder Splitter bei laufender Maschine zu entfernen.

Schalten Sie die Maschine bei einer Blockade sofort ab. Ziehen Sie den Netzstecker und entfernen Sie das verklemmte Werkstück.

Nach jedem Gebrauch die kleinste Schnittgröße einstellen, um der Verletzungsgefahr vorzubeugen.

Lagern Sie das Gerät an einem verschlossenen Ort, außerhalb der Reichweite von Kindern.

Wartung

Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steckdose ziehen.

Führen Sie vor Benutzung stets eine Sichtprüfung durch, um festzustellen, ob das Gerät, insbesondere Netzkabel und Stecker, beschädigt ist.

Das Gerät darf nicht benutzt werden falls es beschädigt ist oder die Sicherheitseinrichtungen defekt sind. Reparaturen und Arbeiten, die nicht in dieser Anleitung beschrieben wurden, nur von qualifiziertem Fachpersonal durchführen lassen.

Nur Originalzubehör und Originalersatzteile verwenden.

Maschine, insbesondere Lüftungsschlitze, stets sauber halten. Späneauswurf und/ oder Staubabsaugung regelmäßig reinigen. Gerät niemals mit Wasser abspritzen!

Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen.

Die Maschine und deren Komponenten nicht mit Lösemittel, entzündlichen oder giftigen Flüssigkeiten reinigen. Zum Reinigen nur ein feuchtes Tuch benutzen.

Behandeln Sie alle beweglichen Teile mit einem umweltfreundlichen Öl.

Bei Bedarf finden Sie die Ersatzteilliste im Internet unter www.guede.com.

Entsorgung

Schadhafte und/oder zu entsorgende Geräte müssen an den dafür vorgesehen Recycling-Stellen abgegeben werden.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind in der Regel nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Verpackungsteile (z.B. Folien, Styropor®) können für Kinder gefährlich sein.

Erstickungsgefahr!

Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich.

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes.

Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufsdatum beizufügen.

Von der Gewährleistung ausgeschlossen sind unsachgemäße Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Gebrauchs- und Aufbauanleitung und normaler Verschleiß sind ebenfalls von der Gewährleistung ausgeschlossen.

Wichtige Kundeninformation

Bitte beachten Sie, dass eine Rücksendung innerhalb oder auch außerhalb der Gewährleistungszeit grundsätzlich in der Originalverpackung erfolgen sollte. Durch diese Maßnahme werden unnötige Transportschäden und deren oft strittige Regelung wirkungsvoll vermieden. Nur im Originalkarton ist Ihr Gerät optimal geschützt und somit eine reibungslose Bearbeitung gesichert.

Service

Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Bedienungsanleitung? Auf der Homepage der Firma Güde GmbH & Co. KG (www.guede.com) im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklamationsfall identifizieren zu können benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten finden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie diese bitte unten ein.

Seriennummer:

Artikelnummer:

Baujahr:

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Inspektions- und Wartungsplan

Regelmäßige Wartungsperiode Vor jeder		Inbetriebnahme	Bei Bedarf Wöchentlich		Nach 6 Monaten
Überprüfung Hobelmesser auf einwandfreien Zustand	Kontrollieren	√
	Ersetzen		√		√
Überprüfung Funktionstüchtigkeit Sicherheitseinrichtungen	Kontrollieren	√
	Ersetzen		√
Reinigung der Maschine von Staub / Späne	Reinigen	√
Überprüfung der Antriebsriemen auf Spannung & Zustand / Abnutzung	Kontrollieren		√
	Ersetzen
Einölen / Einschmieren aller beweglichen Verbindungsteile				√	√

Fehlerbehebung

⚠️ Bevor Sie die Störung des Gerätes entfernen, schalten Sie das Gerät ab und ziehen den Netzstecker.

Störung	Ursache	Abhilfe
Maschine ohne Funktion oder stoppt plötzlich	StromausfallMotor oder Schalter defektMikroschalter prüfen	Sicherung überprüfen, Überlastschutz am Gerät prüfen.Motor oder Schalter von einer Elektro-fachkraft überprüfen lassen.Spanabsaughaube so montieren, dass der Mikroschalter betätigt wird.→2
Maschine bleibt während des Hobelns stehen	Hobelmesser stumpf/verschlissenÜberlastschalter hat ausgelöstMikroschalter prüfen	Messer wechseln oder schärfenNach Abkühlzeit Motor wieder einschaltenSpanabsaughaube bzw. Tischverriegelung so montieren dass der Mikroschal-ter betätigt wird.→2
Werkstück klemmt beim Dickenhobeln	Schnitttiefe zu groß • Schnitttiefe reduzieren und Werkstück in mehreren Arbeitsgängen bearbeiten
Unbefriedigender Oberflächenzustand	Hobelmesser stumpf/verschlissenHobelmesser durch Späne zugesetztUngleichmäßige Zuführung	Messer wechseln oder schärfenSpäne entfernenWerkstück mit konstantem Druck und reduzierter Zuführungsgeschwindigkeit zuführen
Bearbeitete Oberfläche zu rau	Werkstück enthält noch zu viel Feuchtigkeit	Werkstück trocknen
Bearbeitete Oberfläche rissig	Werkstück wurde gegen die Wuchs-richtung bearbeitetZu viel Material auf einmal abgehobelt	Werkstück von der Gegenrichtung bearbeitenWerkstück in mehreren Arbeitsgängen bearbeiten
Zu geringer Werkstück-vorschub beim Dicken-hobeln	Werkstück wurde gegen die Wuchs-richtung bearbeitetZu viel Material auf einmal abgehobelt	Tischplatte reinigen und dünn mit Gleitwachs behandelnTransportwalzen instand setzenStellen Sie den Hebel für die Dickenho-beleinstellung in die obere Position

Nach jeder Störungsbeseitigung alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen!!!

Technical Data

Artikel-Nr. 55058 55059

Aansluiting....230 V \~ 50 Hz....400 V \~ 50 Hz

Max. vermogen 1600 W 1600 W

Original – EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen.

Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung Ihre Gültigkeit.

Abricht- und Dickenhobel

Surfacer and thicknesser | Rabot dégauchisseuse | Pialla a filo e spessore | Vlak- en vandikteschaaf | Srovnávačka a tloušťkovačka | Zrovnávačka a hrúbkovačka | Egyengető és vastagoló gyalu | Izravnalni in debelinski skobeljnik | Izravnačka i debljinska blanja | Абрихт-щрайхмус | Rindeauala grosime și de îndreptat | Ravnačka i debljinska blanja

# 55059 / GADH 254/400V

# 55058 / GADH 254/230V

Einschlägige EG-Richtlinien

Appropriate EU Directives | Directives de la CE applicables | Direttive CE applicabili | Desbetreffende EG-Richtlijnen | Prohlášení o shodě EU | Vyhlásenie o zhode EÚ | Illetékes EU előírások | Uporabne smernice EU | Primjenjive smjernice EU | Съответни наредби на EC | Directivele UE aferente | Stosowne dyrektywy UE | Ílgili AB yönetmelikleri

Adress:Tillystraße 2

90431 Nürnberg

Type Ex. Cert.-No.: BM 50197906 0001

□97/68/EC

Emission No.:

2000/14/EC_2005/88/EC

Konformitätsbewertungsverfahren

Method of compliance assessment | Mode d'examen de la conformité | Modo di valutazione della conformità | Conformiteitsbeoordelingsprocedure | Způsob posouzení shody | Spôsob posúdenia zhody | Az azonosság megitélésének a módja | Način presoje istovetnosti | Način ocjenjivanja sukladnosti | Начин на обсъждане на сходство | Modul de evaluare a conformitätii | Način ocenjivanja usklađenosti | Uygunluk değerlendirme usulü | Metoda oceny zgodności Annex V

Wolpertshausen, 2014-12-09

Angewandte harmonisierte Normen

Harmonised standards used | Normes harmonisées applicables | Applicate norme armonizzate | Gebruikte harmoniserende normen | Použité harmonizované normy | Uporabljeni usklajeni standardi | Használt harmonizált normák | Primijenjeni harmonizirani standardi | Primijenjeni harmonizirani standardi | Използвани хармонизирани норми | Norme armonizate folosite | Wykorzystane zharmonizowane normy | Kullanılan uyum normları

EN 861:2007+A1

EN 60204-1:2006+A1

ZEK 01.4-08/11.11

EN 55014-1:2006+A1

EN 55014-2:1997+A1+A2

EN 61000-3-2:2006+A1+A2

EN 61000-3-11:2000

Garantierter Schallleistungspegel

Guaranteed sound power level| Niveau de puissance acoustique garanti| Livello di potenza sonora garantito |Gegarandeerd geluidsdrukniveau |Zaručená hladina akustického výkonu |Garantovaná hladina akustického výkonu |Garantált akusztikus teljesítményszint | Zajamčena ravan akustične zmogljivosti |Garantirana razina akustičke snage | Гарантирано ниво на звукова мощност| Nivelul garantat al puterii sunetului |Garantovani nivo akustične snage | Garanti edilen gürültü emisyonu seviyesi | Gwarantowany poziom mocy akustycznej

L WA dB (A)

Gemessener Schallleistungspegel

Measured sound power level | Niveau de puissance acoustique mesuré | Livello di potenza sonora misurato | Gemeten geluidsdrukniveau | Naměřená hladina akustického výkonu | Nameraná hladina akustického výkonu | Mért akusztikus teljesítményszint | Zajamčena ravan akustične zmogljivosti | Izmjerena razina akustičke snage | Измерено ниво на звукова мощност | Nivel māsurat al puterii sunetului | Izmereni nivo akustične snage | Ölçülen gürültü emisyonu seviyesi | Zmierzony poziom mocy akustycznej

L WA dB (A)

Helmut Arnold

Geschäftsführer | Managing Director | Gérant | Amministratore delegato | Bedrijfsleider | Jednatel | Konatel' | Ügyvezető igazgató | Direktro | Direktor | Управител | Administrator | Direktor | Sirket temsilcisi | Durektor

Güde GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany

Joachim Bürkle

GÜDE GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany

Bevollmächtigt die technischen Unterlagen zusammenzustellen.

Authorized to compile the technical file | Autorisé à compiler la documentation technique. | Autorizzato alla preparazione della documentazione tecnica | Gemachtigd voor samenstelling van de technische documenten | Zplnomocněn k sestavování technických podkladů. | Splnomocnený zostaviť technické podklady. | Můszaki dokumentáció összeállításra felhatalmazva | Pooblaščen za izdelavo spisov tehnične dokumentacije. | Ovlašten za formiranje tehničke dokumentacije. | Упълномощен за съставяне на техническата документация | īlputernicit să elaboreze documentația tehnică. | Ovlašten za formiranje tehničke dokumentacije. | Teknik evrakları hazırlamakla görevlendirilmiştir. | Upełnomocniony do zestawienia danych technicznych

GÜDE GmbH & Co. KG

Birkichstrasse 6

74549 Wolpertshausen

Deutschland

Tel.: [phone]

Fax.: [phone]

eMail: [e-mail]
