BEDIENUNGSANLEITUNG GH 2600 P GUDE

Originalbetriebsanleitung

Elektro-Gartenhäcksler

English 16

Damit Sie an Ihrem neuen Elektro-Gartenhäcksler möglichst lange Freude haben, bitten wir Sie, die

Betriebsanweisung und die beiliegenden

Sicherheitshinweise vor Ingebrauchnahme sorgfältig durchzulesen. Ferner wird empfohlen, die

Gebrauchsanweisung für den Fall aufzubewahren, dass Sie sich die Funktionen des Artikels später nochmals ins Gedächtnis rufen möchten. Im Rahmen ständiger Produktweiterentwicklung behalten wir uns vor zur Verbesserung technische Änderungen umzusetzen. Bei diesem Dokument handelt es sich um die Originalbetriebsanweisung.

Lieferumfang

Nehmen Sie das Gerät aus der Transportverpackung und prüfen Sie die Vollständigkeit und das Vorhandensein folgender Teile:

• GH 2600 P bzw. GH 2600
- Einfülltrichter
- Nachschieber
• Fangsack bzw. Fangbox
• Originalbetriebsanweisung

Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Händler.

Die Maschine wiegt in zusammengebautem Zustand 23,5kg bzw. 28kg. Heben Sie bei Bedarf das Gerät zu Zweit aus der Transportverpackung.

Gerätebeschreibung

Robuster Leisehäcksler mit Walzentechnik und Rücklauffunktion. Ideal für Baum u. Strauchschnitte, das Häckselgut wird durch quetschen und schneiden zerkleinert was die Kompostierung beschleunigt. Selbsttätiger Einzug des Häckselmaterials bis 40 mm ∅, Direktantrieb und Nullspannungsauslösung.

GH 2600 P #94062 (Abb. A)

1. Einfülltrichter

2. Überlastschutz

3. Start-Taste (grün), daneben Stop-Taste (rot)

4. Vor- und Rücklauftaste

4A. Vorlauffunktion

4B. Rücklauffunktion

1. Netzstecker

2. Lüftungsschlitze

3. Fahrgestell

4. Fangsack

5. Stellschraube zur Regulierung der Häckselgutgröße (Abb. H/13)

6. Auswurfschacht

GH 2600 #94064 (Abb. E)

1. Überlastschutz
2. Stop-Taste (rot), daneben Start-Taste (grün)
3. Vor- und Rücklauftaste
   3A. Vorlauffunktion
   3B. Rücklauffunktion
4. Einfülltrichter
5. Netzstecker
6. Stellschraube zur Regulierung der
   Häckselgutgröße (Abb. H/13)
7. Fangkorb
8. Seitenhalterung Fangkorb
9. Standfuss

10. Transportrad

11. Hebel zum Arretieren der Fangbox (Achtung! ohne Arretierung keine Funktion des Geräts)

Technische Daten

ELEKTRO GARTENHÄCKSLER GH 2600 P #94062

Anschluss/Frequenz: 230V\~50Hz

Motorleistung: 2600W (P1;S6 40%)**

max. Motordrehzahl: 2994 min

Schutzart: IPX4

max. Asteinschub-∅: max. 40mm

Fangsackvolumen: 501

Lärmwertangabe: L WA 88dB *

Maße LxBxH (in mm): 600x470x930

Gewicht: 23,5kg

ELEKTRO GARTENHÄCKSLER GH 2600 #94064

Anschluss/Frequenz: 230V\~50Hz

Motorleistung: 2600W (P1;S6 40%)**

max. Motordrehzahl: 2994 min

Schutzart: IPX4

max. Asteinschub-∅: max. 40mm

Fangsackvolumen: 601

Lärmwertangabe: L WA 86dB *

Maße LxBxH (in mm): 640x485x860

Gewicht: 28kg

*

Lärmwertinformation

Messwerte ermittelt entsprechend 2000/14/EG

(1,60m Höhe, 1m Abstand) – Messtoleranzen +-3dB

***

Die Betriebsart S6 40% bezeichnet ein Belastungsprofil, das 40 Sekunden Belastung und 60 Sekunden Leerlauf annimmt, für den praktischen Einsatz ist Dauerbetrieb zulässig.

Allgemeine Sicherheitshinweise

Lesen Sie diese Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienelementen und dem richtigen Gebrauch des Gerätes vertraut. Bewahren Sie die

Betriebsanleitung für eine spätere Verwendung sicher auf.

Sicheres Arbeiten

Halten Sie Ihren Arbeitsbereich in Ordnung!

Unordnung am Arbeitsplatz kann Unfälle zur Folge haben.

Berücksichtigen Sie die Umgebungseinflüsse

Setzen Sie das Gerät nicht dem Regen aus.

Benutzen Sie das Gerät nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung.

Benutzen Sie das Gerät nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

Halten Sie andere Personen fern!

Lassen Sie andere Personen, insbesondere Kinder, nicht das Gerät oder das Kabel berühren. Halten Sie sie vom unmittelbaren Einsatzort fern.

Korrekte Aufbewahrung!

Unbenutzte Geräte sollten an einem trockenen, verschlossen Ort und außerhalb der Reichweite von Kindern aufbewahrt werden

Überlasten Sie Ihr Gerät nicht!

Arbeiten Sie im angegebenen Leistungsbereich.

Benutzen Sie das richtige Gerät!

Benutzen Sie das Gerät nicht für Zwecke, für die sie nicht bestimmt sind.

Pflegen Sie Ihr Gerät mit Sorgfalt!

Befolgen Sie die Wartungsvorschriften und Hinweise. Kontrollieren Sie regelmäßig das Kabel des Geräts und lassen Sie es bei Beschädigungen von einem anerkannten Fachmann erneuern.

Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind. Halten Sie Handgriffe trocken und frei von Öl und Fett

Seien Sie aufmerksam!

Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Gerät nicht, wenn Sie müde sind.

WARNUNG!

Der Gebrauch von anderem Zubehör kann eine Verletzungsgefahr für Sie bedeuten.

Lassen Sie Ihr Gerät durch eine Fachkraft reparieren!

Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur durch eine Fachkraft ausgeführt werden, indem Originalersatzteile verwendet werden, andernfalls können Unfälle für den Benutzer entstehen.

Gerätespezifische Sicherheitshinweise

Schalten Sie vor Arbeiten am Schneidmechanismus das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.

Wird das Netzkabel während des Betriebs durchtrennt oder beschädigt, berühren Sie es auf keinen Fall sondern deaktivieren Sie die Sicherung des betroffenen Stromkreises.

Betreiben Sie das Gerät niemals mit einem nädigten Kabel.

Tragen Sie Schutzhandschuhe, eine

Schutzbrille, Gehörschutz, festes Schuhwerk und eine lange Hose.

Aus dem Gerät ragendes, längeres Häckselmaterial kann beim Einziehen rutenartig ausschlagen, halten Sie genügend Abstand und arbeiten Sie bedacht.

Gefahr durch rotierendes Schneidmesser. Hände Füsse niemals in die Öffnung bringen. (Abb. D)

Achten Sie darauf, dass in der Nähe stehende nien nicht durch wegschleudernde Teile getroffen verletzt werden.

Halten Sie in der Nähe stehende Personen auf sicherem Abstand zur Maschine.

Warten Sie bis alle Teile des Geräts zum Stillstand gekommen sind bevor Sie diese anfassen.

Benutzen Sie das Gerät niemals bei Regen.

Stehen Sie niemals auf die Fangbox.

Greifen Sie während des Betriebs niemals in den ltrichter. Nach dem Ausschalten läuft das Gerät noch e Sekunden nach.

Kindern oder Personen die mit dem Gerät nicht vertraut sind und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten ist die Bedienung des Gerätes zu untersagen.

Vor dem Einschalten muss das Gerät entsprechend der beiliegenden Anleitung montiert werden.

FI-Schalter benutzen und vor jeder Benutzung überprüfen.

Nur für den Außenbereich zugelassene spritzwassergeschützte Verlängerungskabel benutzen.

Stecker und Steckdose niemals mit nassen oder ten Händen berühren.

Das Netzkabel oder das Verlängerungskabel niemals überfahren, quetschen, daran zerren oder ziehen. Das Kabel vor Hitze, Öl und scharfen Kanten schützen.

Während des Betriebs dürfen sich im Umkreis von 3ern keine Personen oder Tiere aufhalten. Der enende ist im Arbeitsbereich gegenüber Dritten ntwortlich.

Verwenden Sie ausschließlich Original-Zubehör.

Tragen Sie keine weite Kleidung, hängende Kordeln oder Krawatten.

Betreiben Sie das Gerät auf einem freien Platz mit ebenem, festem Untergrund.

Betreiben Sie das Gerät niemals auf einem asterten oder kiesigen Untergrund. Das erworfene Material kann Verletzungen verursachen.

Prüfen Sie vor Inbetriebnahme alle Schrauben, Mutter, und andere Befestigungsteile auf festen Sitz sowie die Schutzvorrichtungen auf richtige Platzierung. Ersetzen Sie beschädigte bzw. unleserliche Warn- und Hinweisschilder.

Stellen Sie vor dem Einschalten sicher, dass der Einfülltrichter frei ist.

Halten Sie Gesicht und Körper auf Abstand zum Einfülltrichter.

Verhindern Sie dass Ihre Hände, andere Körperteile Kleidung dem Einfülltrichter oder der Auswurföffnung, die kommen. (Abb. D)

Schalten Sie das Gerät aus bevor Sie den Fangsack ein- oder aushängen.

Sorgen Sie immer für ein stabiles Gleichgewicht und einen sicheren Stand. Beugen Sie sich nicht zu weit vor und stehen Sie während des Einfüllens niemals höher als der Fuß des Geräts.

Halten Sie stets Abstand zur Auswurfzone.

Achten Sie äußerst sorgfältig darauf, dass keine Metallteile, Steine, Flaschen, Dosen, oder andere Fremdkörper in dem zu bearbeitenden Material enthalten sind.

Wenn der Schneidmechanismus durch einen Fremdkörper getroffen wird, das Gerät ungewöhnliche Geräusche macht oder zu vibrieren beginnt, schalten Sie das Gerät

sofort aus. Ziehen Sie den Netzstecker aus der Steckdose und gehen Sie wie folgt vor:

Begutachten Sie den Schaden
- Wechseln Sie alle beschädigten Teile aus oder lassen Sie diese reparieren.
- Überprüfen Sie ob Teile lose sind und befestigen Sie diese gegebenenfalls.

Versuchen Sie niemals das Gerät zu reparieren es sei denn Sie besitzen die dafür notwendige Ausbildung.

Achten Sie darauf, dass sich verarbeitetes Material nicht in der Auswurfzone staut; dies behindert die Förderung und kann zu einem Rückschlag im Einfülltrichter führen.

Wenn das Gerät verstopft, schalten Sie dieses aus und warten Sie bis das Schneidwerk stoppt. Ziehen Sie den Stecker aus der Steckdose bevor Sie das Gerät vom Häckselgut freimachen.

Prüfen Sie ob Abdeckungen und Schutzvorrichtungen unbeschädigt und richtig angebracht sind. Führen Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturarbeiten durch.

Versuchen Sie nicht die Drehzahl einstellung des Motors zu ändern. Falls ein Problem besteht wenden Sie sich an eine Fachkraft.

Halten Sie die Lüftungsschlitze stets frei von Rückständen oder anderen Ablagerungen um eine Beschädigung des Motors oder möglichen Brand zu verhindern. Heben bzw. tragen Sie die Maschine niemals mit laufendem Motor.

Schalten Sie das Gerät aus, warten Sie bis das Schneidwerk stoppt, und ziehen Sie den Netzstecker immer wenn Sie den Arbeitsbereich verlassen.

Kippen Sie das Gerät niemals während des Betriebs.

Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus. Bewahren Sie das Gerät nur an einem trockenem Ort auf.

Versuchen Sie keinesfalls die Zwangsabschaltung außer Betrieb zu setzen.

Bestimmungsgemäße Verwendung

Das Gerät ist zum kompostgerechten Zerkleinern von faserigen und holzigen Abfällen aus Haus- und Hobbygärten bestimmt. Der Fangsack bzw. die Fangbox ist ausschließlich zur Aufnahme (nicht zur Lagerung) des gehäckselten Materials geeignet. Stehen Sie niemals auf die Fangbox.

Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden oder Verletzungen haftet der Hersteller nicht. Bitte beachten Sie das unsere Geräte bestimmungsgemäß nicht für den gewerblichen Einsatz konstruiert sind.

Montage GH 2600 P #94062 (Abb. B/C) Montage GH 2600 #94064 (Abb. F/G)

Achtung! Vor Wartungs-, Reinigungs- und Montagearbeiten ist das Gerät auszuschalten und der Netzstecker zu ziehen. Gleiches ist zu tun wenn das Stromkabel beschädigt, angeschnitten oder verwickelt wurde.

Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.

Ein Verlängerungskabel mit zu kleinem Leiterquerschnitt verursacht eine deutliche Verringerung der Leistungsfähigkeit des Geräts. Bei Kabeln bis 25m Länge mindestens 3 x 1,5mm², bei Kabeln über 25m Länge mindestens 2,5mm². Achtung! Nicht vorschriftsmäßige Verlängerungskabel dürfen nicht benutzt werden. Verlängerungskabel, Stecker und Kupplung müssen wasserdicht und für die Benutzung im Außenbereich zugelassen sein.

Kabelverbindungen müssen trocken sein und sollten nicht auf dem Boden liegen.

Soll eine Kabeltrommel verwendet werden, ist diese auszurollen.

Gehen Sie für den GH 2600 P #94062 wie folgt vor: (Abb. B/C)

• Nehmen Sie das Gerät aus der Verpackung und montieren Sie wie in (Abb. B) beschrieben den Rohrrahmen des Geräts.
• Nun folgt, wie in (Abb. C) zu sehen, die Montage des Fahrgestells und der Transporträder.

Gehen Sie für den GH 2600 #94064 wie folgt vor: (Abb. F, G)

• Nehmen Sie das Gerät aus der Verpackung. (Abb. F/2 und F/3)
• Ziehen Sie die Fangbox heraus und bringen Sie, wie abgebildet, die Standfüße am Gerät an. (Abb. F/4 und F/5)
• Bringen Sie wie in Abb. F/6 und F/7 zu sehen das Fahrgestell und die Transporträder an.
• Setzen Sie wie in Abb. G/8 zu sehen den Maschinenkörper auf den Unterbau (unbedingt Abb. G/8-1 und G/8-2 beachten).
• Befestigen Sie den Maschinenkörper nun auf dem Unterbau. (Abb. G/9)
• Positionieren Sie die Fangbox unter dem Gerät (Abb. G/10) und arretieren Sie die Fangbox mittels des Hebels zum Arretieren der Fangbox (G/10-1 und G/10-2) Achtung! ohne Arretierung keine Funktion.

Betrieb

Stellen Sie das Gerät immer auf festem, waagerechtem Untergrund auf. Kippen oder bewegen Sie das Gerät niemals mit laufendem Motor.

Achtung! Der Motor läuft nach dem Ausschalten nach.

Entfernen Sie Erde von Wurzelballen und vermeiden Sie das Fremdkörper wie z.B. Steine, Glas, Metalle, Kunststoffe oder Textilien in den Einfülltrichter und somit ins Gerät und in die Schneidwalze gelangen können, das Gerät kann ansonsten Schaden nehmen.

Der Einfülltrichter muss leer sein.

Einschalten

Drücken Sie die Grüne Start-Taste (Abb. A/3) bzw. (Abb. E/2)

Ausschalten

Drücken Sie die Rote Stop-Taste (Abb. A/3) bzw. (Abb. E/2)

Wiederanlaufschutz

Der Wiederanlaufschutz verhindert ein plötzliches Anlaufen des Geräts nach einem Stromausfall.

Rücklauf

Drücken und Halten Sie die Rücklauftaste (Abb. A/4), (Abb. A/4a) und je nach Modellausführung zusätzlich die Grüne Start-Taste (Abb. A/3) bzw. (Abb. E/2), die Schneidwalze läuft dann entgegengesetzt und löst das blockierte Material.

Überlastschutz

Sollte das Gerät zu hoher Belastung ausgesetzt sein (z.B. Blockierung der Schneidwalze) führt dies nach einigen Sekunden zum Stillstand des Geräts.

Arbeitshinweise

Materialzuführung

Führen Sie das Häckselgut lediglich zu, Durch die rotierende Schneidwalze wird das Material selbsttätig eingezogen.

• Führen Sie nur soviel Häckselmaterial ein, dass der Einfülltrichter nicht verstopft.
• Häckseln Sie keine weichen Abfälle ohne feste Konsistenz sondern kompostieren Sie diese direkt.
• Achten Sie darauf dass gehäckseltes Material ohne Hinderung in die Fangbox bzw. Fangsack fallen kann – Rückstaugefahr!
• Optimale Ergebnisse erhalten Sie wenn Sie frische Äste kurz nach dem Schnitt häckseln.

Andruckplatte nachstellen

Die Andruckplatte ist werksseitig justiert und bedarf vor der ersten Inbetriebnahme keiner Einstellung. Das Nachstellen der Andruckplatte ist aufgrund des Verschleißes notwendig, wenn z.B. Äste kettenartig zusammenhängen und nicht einwandfrei gehäckselt werden.

Gehen Sie dabei wie folgt vor:

Drehen Sie bei laufendem Motor den Einstellknopf (Abb. A/9 bzw. Abb. E/6) oder Abb. H/13 in kleinen Schritten im Urzeigersinn bis ein leichtes Schleifgeräusch zu hören ist. Die Schneidwalze schleift die Andruckplatte auf den richtigen Abstand. Stellen Sie nur soweit wie erforderlich nach, da ansonsten die Andruckplatte unnötig schnell verschleißt.

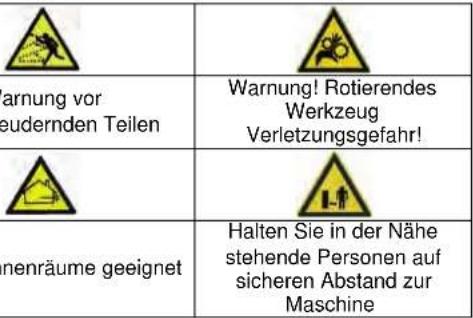

Kennzeichnungen

Produktsicherheit:

CE
Produkt ist mit den einschlägigen Normen der Europäischen Gemeinschaft konform

Verbote:

Am Netzstecker ziehen verboten!	Vor Regen und Feuchtigkeit schützen!

Warnung:

Warnung/Achtung	Warnung vor gefährlicher elektrischer Spannung

Wwegschl
Nicht für In

Gebote:

Allgemeines Gebotszeichen			Vor Gebrauch Bedienungsanleitung lesen
Augen- und Gehörschutz benutzen			Schutzhandschuhe benutzen

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir,

Güde GmbH & Co. KG

Birkichstrasse 6

D-74549 Wolpertshausen

Deutschland

dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung ihre Gültigkeit.

Bezeichnung der Geräte:

ELEKTRO GARTENHÄCKSLER GH 2600 P

ELEKTRO GARTENHÄCKSLER GH 2600

Artikel-Nr:

94062

94064

Datum/Herstellerunterschrift: 15.07.2010

Angaben zum Unterzeichner: Geschäftsführer

Hr.

Technische Dokumentation: J. Bürkle FBL; QS

Einschlägige EG-Richtlinien:

2006/95 EG

2004/108 EG

2006/42 EG

2005/88 EG (nur #94062)

Angewandte harmonisierte Normen:

EN 60335-1:2002+A1+A11+A12+A2+A13

EN 60335-2-92:2005

EN 62233:2008

ZEK 01.2-08/12.08

EN 55014-1:2006

EN 55014-2:1997+A1

EN 61000-3-2:2006

EN 61000-3-11:2000*

Zertifizierstelle:

TÜV Rheinland Product Safety GmbH

Am Grauen Stein

D-51105 Köln

Deutschland

Referenznummer:

S 50126221 0002

*Das Gerät erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlussbedingungen. Das heißt, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht zulässig ist. Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen führen. Das Gerät ist ausschließlich zur Verwendung an Anschlusspunkten vorgesehen, die eine maximale zulässige Netzimpedanz von Zmax = 0,233 Ω nicht überschreiten. Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungsunternehmen, dass Ihr Anschlusspunkt, an dem Sie das Gerät betreiben möchten, die oben genannte Anforderung erfüllt.

Gewährleistung

Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit

Verkaufdatum beizufügen. Von der Gewährleistung ausgeschlossen sind unsachgemäße Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Gebrauchs- und Aufbauanleitung und normaler Verschleiß sind ebenfalls von der Gewährleistung ausgeschlossen.

Restgefahren und Schutzmaßnahmen

Elektrische Restgefahren:

Gefährdung	Beschreibung	Schutzmaßnahme(n)
Direkter elektrischer Kontakt	Stromschlag	Fehlerstromschalter FI
Indirekter elektrischer Kontakt	Stromschlag durch Medium	Fehlerstromschalter FI

Sonstige Gefährdungen:

Gefährdung	Beschreibung	Schutzmaßnahme(n)
Heraus-geworfene GegenständeArnold	Häckselgut, Fremdkörper oder ähnliches können aus dem Gerät heraus-geschleudert werden und Verletzungen verursachen	Tragen Sie stets Handschuhe und eine Schutzbrille.
		Halten Sie und umstehende Personen ausreichenden Sicherheitsabstand
Ausgleiten, Stolpern oder Fall von Personen	Das Netzkabel und das Gerät selbst kann zur Stolperfalle werden.	Treffen Sie je nach Aufstellart entsprechende Gegenmaßnahmen. (geeigneter Aufstellort, Kennzeichnung des Aufstellorts etc.)

Verhalten im Notfall

Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig.

Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach DIN 13164 am Arbeitsplatz griffbereit vorhanden sein. Dem Verbandskasten entnommenes Material ist sofort wieder aufzufüllen. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:

1. Ort des Unfalls

1. Art des Unfalls
2. Zahl der Verletzten
3. Art der Verletzungen

Entsorgung

Die Entsorgungshinweise ergeben sich aus den Piktogrammen die auf dem Gerät bzw. der Verpackung aufgebracht sind. Eine Beschreibung der einzelnen Bedeutungen finden Sie im Kapitel „Kennzeichnung“.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind in der Regel nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Verpackungsteile (z.B. Folien, Styropor®) können für Kinder gefährlich sein. Es besteht Erstickungsgefahr!

Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich.

Anforderungen an den Bediener

Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Bedienungsanleitung gelesen haben.

Qualifikation

Außer einer ausführlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualifikation für den Gebrauch des Gerätes notwendig.

Mindestalter

Das Gerät darf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt.

Schulung

Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung. Eine spezielle Schulung ist nicht notwendig.

Service

Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Bedienungsanleitung? Auf unserer Homepage www.guede.com im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklamationsfall identifizieren zu können benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten finden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie diese bitte unten ein.

Seriennummer:

Artikelnummer:

Baujahr:

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Wartung und Aufbewahrung

Halten Sie die Luftschlitze und das Gehäuse Staub- und Schmutzfrei.

Verwenden Sie zur Reinigung ein weiches Tuch und eine milde Seifenlösung. Vermeiden Sie den direkten Kontakt von scharfen Reinigungsmitteln mit dem Gerät. Sie dürfen keine aggressiven, flüchtigen oder ätzenden Reinigungsmittel verwenden.

Lassen Sie den Elektro-Gartenhäcksler einmal jährlich von einem qualifizierten zugelassenen Fachmann prüfen.

Das Gerät ist vor Feuchtigkeit und Staub zu schützen.

Bei längerer Nichtbenutzung das Gerät abgedeckt an einem trockenem, sicheren Ort unzugänglich für Kinder aufbewahren.

Fehlersuche

Die Tabelle zeigt mögliche Fehler, deren mögliche Ursache und Möglichkeiten zur Abhilfe. Sollten Sie das

Problem trotzdem nicht beseitigen können, ziehen Sie eine Fachkraft zu Rate.

Vor Wartung- oder Reinigungsarbeiten das Gerät halten und den Netzstecker ziehen.

Gefahr eines elektrischen Schlages.

Symptome	Mögliche Ursache	Abhilfe
Maschine läuft nicht	Fangbox nicht richtig eingesetzt	Fangbox richtig montieren
	Einfülltrichter nicht richtig montiert	Einfülltrichter richtig montieren
	Steckdose defekt Andere Steckdose benutzen
	Verlängerungskabel beschädigt	Kabel überprüfen, evtl. austauschen
	Sicherung hat ausgelöst	Sicherung wechseln
	Überlastschutz hat ausgelöst	Taste Überlastschutz (Abb. A/2, Abb. E/1) betätigen und Blockierung wie unter "Betrieb" beschrieben beseitigen.
Häckselgut wird nicht eingezogen	Häckselgut ist nass und weich	Benutzen Sie den Nachschieber um das Häckselgut in die Maschine nachzuschieben
	Häckselgut klemmt in der Maschine	Blockierendes Häckselgut entfernen (tragen Sie stets Sicherheitshandschuhe)
		Betätigen Sie die Rücklauftaste bzw. Blockierung wie unter "Betrieb" beschrieben beseitigen.

Introduction

Technische gegevens:

Technische documentatie: J. Bürkle FBL; QS
