Produkttyp	Dickenhobel (Abricht-Dickenhobelmaschine)
Marke	Güde
Modell	GADH 254 P
Maximale Hobelbreite	254 mm
Maximale Schnitttiefe	3 mm
Vorschubgeschwindigkeit	6 m/min
Anzahl der Messer	2 Stahlmesser
Stromversorgung	230 V / 50 Hz
Motorleistung	1500 W
Nettogewicht	31 kg
Abmessungen (L × B × H)	480 × 350 × 410 mm
Verstellbarer Auslauftisch	Ja, mit Skala
Spanabsaugsystem	Anschluss für Staubsauger (Ø 100 mm)
Hauptfunktionen	Dickenhobeln, Abrichten
Sicherheit	Not-Aus, Überlastschutz, Schutzhaube
Wartung und Reinigung	Regelmäßige Reinigung der Späne, Schärfen oder Austausch der Messer
Ersatzteile und Reparierbarkeit	Beim Hersteller erhältlich, Standardmesser
Allgemeine Informationen	Bedienungsanleitung enthalten, 2 Jahre Garantie

Häufig gestellte Fragen - GADH 254 P GUDE

Wie stelle ich die Schnitttiefe am Hobel GADH 254 P ein?

Drehen Sie das Einstellrad an der Seite des Geräts. Jede Skaleneinteilung entspricht 0,1 mm Tiefe. Arretieren Sie die Position nach der Einstellung.

Wie wechsle ich die Messer des Hobels?

Trennen Sie das Gerät vom Strom. Entfernen Sie die Schutzhaube. Lösen Sie die Befestigungsschrauben der Messer mit dem mitgelieferten Inbusschlüssel. Ersetzen Sie die abgenutzten Messer durch neue (Ref. Güde). Ziehen Sie die Schrauben gleichmäßig fest.

Warum läuft das Holzstück nicht richtig ein?

Überprüfen Sie, ob die Vorschubgeschwindigkeit zum Holz passt. Reinigen Sie die Antriebswalzen von Harz. Stellen Sie sicher, dass das Werkstück lang genug ist, um eingezogen zu werden.

Wie schließe ich einen Staubsauger an den Hobel an?

Verwenden Sie ggf. einen Adapter. Schließen Sie den Saugschlauch (Ø 100 mm) an den Ausgang an der Rückseite der Maschine an. Schalten Sie den Staubsauger gleichzeitig ein.

Welche elektrische Leistung wird benötigt?

Der Hobel arbeitet an einer 230 V / 50 Hz Steckdose. Der 1500 W Motor benötigt eine Leitung, die durch einen 16 A Sicherungsautomaten geschützt ist.

Wie stelle ich den Auslauftisch ein?

Lösen Sie die Feststellknöpfe des Auslauftisches. Passen Sie die Höhe so an, dass sie genau mit dem Einlauftisch übereinstimmt. Ziehen Sie die Knöpfe wieder fest.

Was tun, wenn der Hobel nicht startet?

Überprüfen Sie die Stromversorgung (Kabel, Steckdose, Sicherung). Stellen Sie sicher, dass der Not-Aus-Knopf nicht gedrückt ist. Konsultieren Sie die Bedienungsanleitung zum Austausch der internen Sicherung.

Wie schärfe ich die Messer des GADH 254 P?

Es wird empfohlen, die Messer auszutauschen, anstatt sie zu schärfen. Falls Schärfen nötig ist, verwenden Sie einen feinen Ölstein und beachten Sie den ursprünglichen Winkel (ca. 45°).

Wie lautet die Garantie für dieses Produkt?

Die gesetzliche Garantie beträgt 2 Jahre. Für Verschleißteile (Messer, Riemen) beträgt die Garantie 6 Monate. Bewahren Sie den Kaufbeleg auf.

Wo finde ich Ersatzteile?

Ersatzteile sind bei Ihrem Güde-Händler oder auf der offiziellen Website erhältlich. Verwenden Sie die Modellnummer GADH 254 P, um die Teile zu identifizieren.

BEDIENUNGSANLEITUNG GADH 254 P GUDE

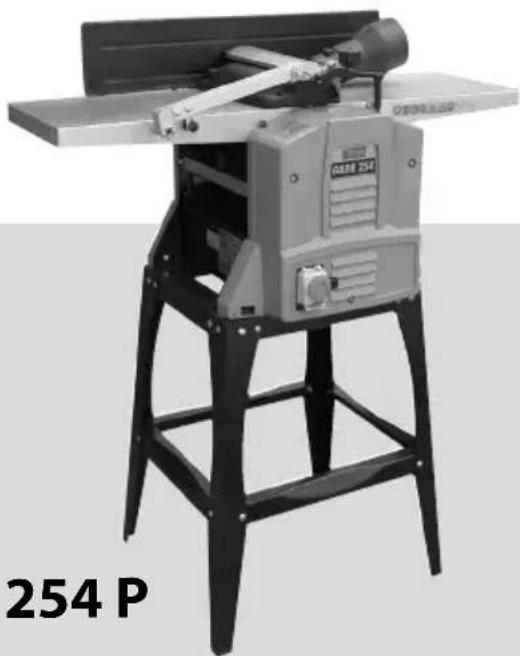

Originalbetriebsanleitung - Abricht- und Dickenhobel

Translation of the original instructions - Surfacer and thicknesser
Traduction du mode d'emploi d'origine - Rabot dégauchisseuse
Traduzione del Manuale d'Uso originale - Pialla a filo e spessore
Vertaling van de originele gebruiksaanwijzing - Vlaken vandikteschaaf
Překlad originálního návodu k provozu - Srovnávačka a tloušťkovačka
Preklad originálneho návodu na prevádzku - Zrovnávačka a hrúbkovačka
Az eredeti használati utasítás fordítása - Egyengető és vastagoló gyalu
Prevod originalnih navodil za uporabo - Izravnalni in debelinski skobeljnik
Prijevod originalnog naputka za uporabu - Izravnačka i debljinska blanja
Превод на оригиналната инструкция - Абрихт-щрайхмус
Traducerea modului original de utilizare - Rindeaua la grosime și de îndreptat
Prijevod originalnih uptstava za upotrebu - Ravnačka i debljinska blanja

DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch.

Deutsch TECHNISCHE DATEN | BESTIMMUNGSGEMÄSSE VERWENDUNG | SICHERHEITSHINWEISE | WARTUNG | GEWÄHRLEISTUNG ____ 23

English TECHNICAL DATA | SPECIFIED CONDITIONS OF USE | SAFETY INSTRUCTIONS | MAINTENANCE | GUARANTEE ____ 30

Français CARACTÉRISTIQUES TECHNIQUES | UTILISATION CONFORME À LA DESTINATION | CONSIGNES DE SÉCURITÉ | ENTRETIEN | GARANTIE ____ 37

D Der Mikroschalter muss aktiviert sein um die Maschine zu starten.

Im Lieferumfang nicht enthalten.

D Hobeldicke einstellen

D Dickenhobeln

GB Thicknessing

F Raboter

Piallare a spessore

NL Vandikteschaven

cz Tloušťkování

SK Hrúbkovanie

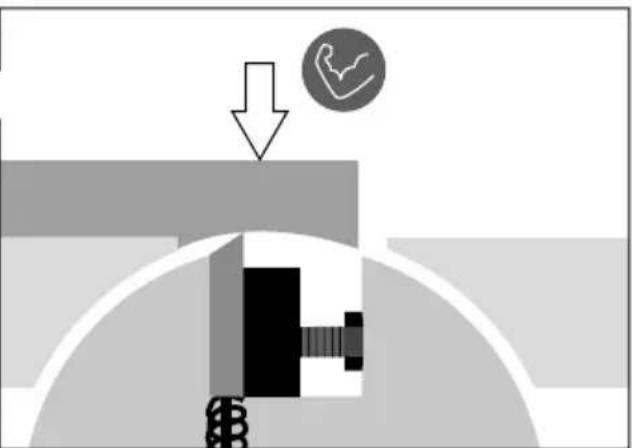

D Hobeldicke einstellen

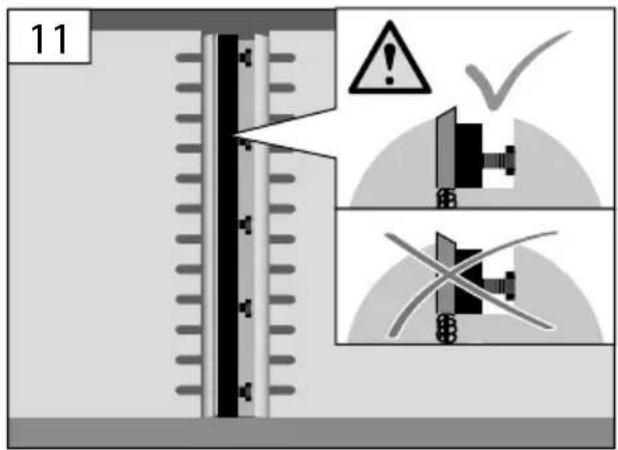

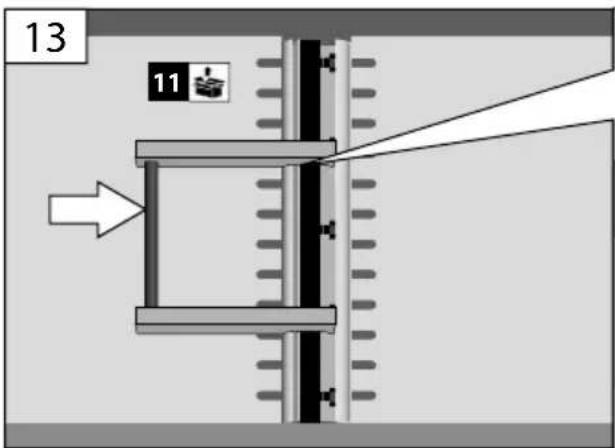

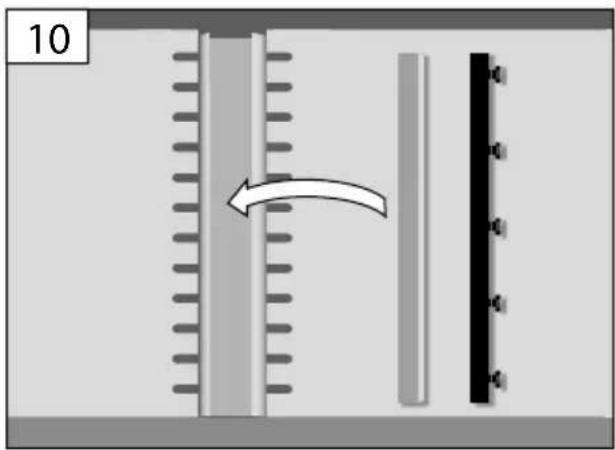

D Messer wechseln und einstellen SLO Zamenjava rezila in nastavitev
GB Replacing and adjusting the blades HR Zamjena i namještanje noževa
F Remplacer et régler les couteaux BG Смяна и настройка на ножовете
Sostituire e regolare i coltelli RO Schimbarea și reglarea cuțitelor
NL Messen vervangen en instellen BIH Zamjena i podešavanje noževa
CZ Výměna a nastavení nože
SK Výmena a nastavenie noža
H A kések cseréje és beállítása

Abricht- und Dickenhobel GADH 204 GADH 254 P

Artikel-Nr. 55098 55056

Anschluss....230 V \~ 50 Hz....230 V \~ 50 Hz

Max. Leistung....1500 W....1500 W

Max. Vorschubgeschwindigkeit....6 m/min....6 m/min

Leerlaufdrehzahl 9000 min ^-1 9000 min ^-1

Max. Hobelbreite 204 mm 254 mm

Hobeldicke....5 - 120 mm....5 - 120 mm

Spanabnahme Dickenhobeln....0 - 2 mm....0 - 2 mm

Spanabnahme Abrichthobeln....0 - 3 mm....0 - 3 mm

Messer Anzahl 2 2

Größe Abrichttisch....745 x 210 mm....964 x 263 mm

Größe Dickenhobeltisch....270 x 200 mm....270 x 303 mm

Anschlagneigung....0°-45°....0°-45°

Gewicht....26,4 kg....34,3 kg

Schutzklasse......|......|

Schutzart IP 20 IP 20

Geräuschangaben

Schalldruckpegel L _PA * 92,9 dB (A) 92,9 dB (A)

Unsicherheit K = 3 dB (A) 3 dB (A)

Schallleistungspegel L_WA^* 106 dB (A) 106 dB (A)

Unsicherheit K = 3 dB (A) 3 dB (A)

Gehörschutz tragen!

* Gemessen nach EN 61029-1

WARNUNG Der tatsächliche Schwingungsemissionswert kann sich je nach Art und Weise der Anwendung vom angegebenen Wert unterscheiden.

Der Schwingungspegel kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden.

Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin- gungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Benutzen Sie das Gerät erst nachdem Sie die Bedienungsanleitung aufmerksam gelesen und

verstanden haben. Machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise. Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen.

Der Bediener ist verantwortlich für Unfälle oder Gefahren gegenüber Dritten.

Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollten, wenden Sie sich an den Kundendienst.

Bestimmungsgemäße Verwendung

Der Abricht- und Dickenhobel ist nur für die Nutzung im Heim- und Hobbybereich vorgesehen.

Die Maschine ist ausschließlich zum Hobeln von Holzwerkstoffen bestimmt. Die Holzwerkstoffe müssen frei von Fremdstoffen sein (Nägel, sonstige Metallteile, Kabel, Seile, Schnüre oder Ähnliches).

WARNUNG!

Folgende Arbeiten dürfen nicht durchgeführt werden:

• Einsetzarbeiten (d.h. jegliche Bearbeitung, die nicht über die gesamte Werkstücklänge geht)
  • Vertiefungen, Zapfen oder Aussparungen
• Hobeln von stark gekrümmtem Holz, bei dem ein nicht ausreichender Kontakt mit dem Aufgabetisch besteht.

Es ist strengstens untersagt, die an der Maschine indlichen Schutzeinrichtungen zu demontieren, uändern oder Zweck zu entfremden oder Ende Schutzeinrichtungen anzubringen.

Die Brückenschutzvorrichtung darf während der Bearbeitung nicht entfernt werden. Der nicht benutzte Teil der Messerwelle muss abgedeckt werden.

Bei Nichtbeachtung der Bestimmungen, aus den allgemein gültigen Vorschriften sowie den Bestimmungen aus dieser Anleitung, kann der Hersteller für Schäden nicht verantwortlich gemacht werden.

Die jeweilig geltenden Unfallverhütungsvorschriften und Regeln sind einzuhalten.

Anforderungen an den Bediener

Das Gerät darf nur von Personen bedient und gewar- tet werden, die damit vertraut und über die Gefahren unterrichtet sind.

Lassen Sie niemals Kinder mit dem Gerät arbeiten. Lassen Sie niemals Erwachsene ohne ordnungsgemäße Einweisung mit dem Gerät arbeiten.

Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Bedienungsanleitung gelesen und verstanden haben.

Qualifikation: Außer einer ausführlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualifikation: für den Gebrauch des Gerätes notwendig.

Mindestalter: Das Gerät darf nur von Personen betrieben werden, die das 18. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt.

Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Schulung: Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung durch eine sachkundige Person bzw. die Bedienungsanleitung. Eine spezielle Schulung ist nicht notwendig.

Restrisiken

Auch bei richtiger Verwendung und Einhaltung aller Sicherheitsbestimmungen, können noch Restrisiken bestehen.

Verletzungsgefahr!

• der Finger und Hände durch das Berühren der Messerwelle an nicht abgedeckten Bereichen, beim Werkzeugwechsel, außerdem können diese durch das Öffnen der Schutzabdeckung gequetscht werden.
• an der Einschub- und Auslassöffnung
• durch gefährlichen Rückschlag
• Gefährdung durch Strom, wenn die Elektroleitungen nicht richtig angeschlossen worden sind.
• beim Betrieb ohne Absaugung bzw. Spänesack, kann gesundheitsschädlicher Holzstaub entstehen.
• durch wegschleudernde Teile
• Durch im Werkstück enthaltene Metallteile können die Messer stumpf bzw. zerstört werden.

Gehörschädigungen

Längerer Aufenthalt in unmittelbarer Nähe des laufenden Geräts kann zu Gehörschädigungen führen. Gehörschutz tragen!

Trotz dem Beachten der Betriebsanleitung können auch nicht offensichtliche Restrisiken bestehen.

Verhalten im Notfall

Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig. Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach DIN 13164 am Arbeitsplatz griffbereit vorhanden sein. Dem Verbandskasten entnommenes Material ist sofort wieder aufzufüllen. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben

1. Ort des Unfalls
2. Art des Unfalls
3. Zahl der Verletzten
4. Art der Verletzungen

Symbole

Bedienungsanleitung lesen

Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steck-dose ziehen.

Sicherheitshandschuhe benutzen!

Atemschutz tragen!

Schutzbrille tragen! Gehörschutz tragen!

Sicherheitsschuhe benutzen

Warnung/Achtung!

Warnung vor gefährlicher elektrischer Spannung

Achtung! Verletzungsgefahr durch Hobelmesser!

Warnung vor wegschleudernden Teilen

Entfernen Sie vor der Bearbeitung alle Fremdkörper wie z.B. Nägel und Draht

Nicht in den Gefahrenbereich der laufenden Messer greifen!

Weisen Sie Kinder und unbefugte Personen an sich stets von dem Gerät fern zu halten.

Setzen Sie das Gerät nicht dem Regen aus und benutzen Sie es nicht in nasser oder feuchter Umgebung.

CE Konformitätszeichen

Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen.

Vor Nässe schützen

Packungsorientierung oben

Sicherheitshinweise

WARNING!

Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten.

Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Halten Sie Ihren Arbeitsbereich sauber und aufgeräumt. Unordentliche Arbeitsplätze und Werkbänke erhöhen die Gefahr von Unfällen und Verletzungen.

Setzen Sie das Gerät nicht dem Regen aus und benutzen Sie es nicht in nasser oder feuchter Umgebung.

Sorgen Sie bei der Arbeit mit dem Gerät immer für ausreichende Beleuchtung bzw. gute Lichtverhältnisse.

Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperkontakt mit geerdeten Objekten (z.B. Rohre, Heizkörper, Elektroherde und Kühlgeräte). Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Lassen Sie sie nicht das Elektrowerkzeug oder das Kabel berühren. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Sorgen Sie für die sichere Aufbewahrung von Elektrowerkzeugen. Werkzeuge, die nicht gebraucht werden, müssen an einem trockenen, möglichst hoch gelegenen Platz, außerhalb der Reichweite von Kindern, aufbewahrt oder unzugänglich verwahrt werden.

Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Verwenden Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.

Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Für Arbeiten im Außenbereich empfehlen wir rutsch-sichere Arbeitsschuhe. Tragen Sie bei langen Haaren ein Haarnetz.

Verwenden Sie eine Schutzausrüstung, die auf Sie abgestimmt ist. Schutzbrille und Hörschutz muss immer getragen werden. Erforderlich ist auch eine Staub- oder Ätemmaske. Beim Umgang mit scharfen Klingen und Sägeblättern müssen immer eng anliegende Handschuhe getragen werden.

Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit der Hand.

Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

Pflegen Sie Elektrowerkzeuge mit Sorgfalt.

Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.

Kontrollieren Sie regelmäßig die Anschlussleitung des Elektrowerkzeugs, und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.

Kontrollieren Sie regelmäßig die Verlängerungsleitungen und ersetzen diese, wenn sie beschädigt sind.

Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett.

Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku bei Nichtgebrauch, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln wie z.B. Sägeblatt, Bohrer oder Fräser. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen und dementsprechend gekennzeichnet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

Überprüfen Sie die Maschine auf eventuelle Beschädigungen:. Vor weiterem Gebrauch des Gerätes müssen Schutzvorrichtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.

Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einen einwandfreien Betrieb des Gerätes sicherzustellen.

Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist.

Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

WARNING!

Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren. Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; anderenfalls können Unfälle für den Benutzer entstehen.

Achtung!

Die Maschine muss am Fußboden mit den geeigneten Schrauben sicher befestigt werden, da Kippgefahr besteht.

Fehler in der Maschine, einschließlich der Schutz-einrichtung oder der Messerwellen, sind, so bald sie entdeckt werden, der für die Sicherheit verantwortlichen Person zu melden.

Netzanschluss

⚠️ GEFAHR! Stromschlag! Es besteht Verletzungsgefahr durch elektrischen Strom!

Ein defektes Kabel oder eine Stecker kann zum Stromschlag führen.

Vermeiden Sie die Körperberührung mit geerdeten Teilen und schützen Sie sich so vor elektrischem Schlag.

⚠ Der Betrieb ist nur mit Fehlerstrom-Schutzschalter (RCD max. Fehlerstrom 30mA) zulässig.

Den Stecker des Stromkabels an einer Steckdose mit passender Form, Spannung und Frequenz anschließen, die den geltenden Vorschriften entspricht.

Nicht am Netzkabel ziehen, um den Stecker aus der Steckdose zu ziehen.

Das Gerät erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlussbedingungen. Das heisst, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht zulässig ist.

• Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen führen.
• Das Gerät ist ausschließlich zur Verwendung an Anschlusspunkten vorgesehen, die eine maximale zulässige Netzimpedanz von Zmax = 0,233 Ω nicht überschreiten.
• Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungsunternehmen, dass Ihr Anschlusspunkt, an dem Sie das Gerät betreiben möchten, die oben genannte Anforderung erfüllt.

Arbeitsvorbereitung / Betrieb Überprüfen Sie vor jedem Gebrauch:

• Ein- und Ausschalter inkl. Notausschalter auf ordnungsgemäße Funktion
• verriegelte trennende Schutzeinrichtungen durch ein aufeinander folgendes Öffnen jeder trennen-den Schutzeinrichtung um die Maschine auszuschalten und durch Prüfung, dass es unmöglich ist, die Maschine bei jeder geöffneten Schutzeinrichtung einzuschalten

- Bremse durch Funktionsprüfung um festzustellen, ob die Bremsung innerhalb der angegebenen Bremszeit erfolgt und, sofern die Maschine mit einer mechanischen Bremse ausgerüstet ist, dass die Bremse nach jedem Ansprechen des Überlastschutzes geprüft werden muss

- Rückschlaggreifer mindestens einmal pro Arbeitsschicht durch Besichtigung, um festzustellen, dass sie sich in gutem Arbeitszustand befinden, z. B. keine Beschädigung der Berührungsfläche durch Stöße haben und dass die Greifer durch das Eigengewicht ungehindert zurückfallen;

- Hobelmesser auf Beschädigungen und richtigen Sitz.

Die Maschine darf nur benutzt werden, wenn alle diese Bedingungen eingehalten sind

Verwenden Sie nur gut geschärfte und gewartete Messer. Nur für die Maschine konstruierte Messer verwenden.

Verwenden Sie zum Bearbeiten kurzer Werkstücke Schiebehölzer oder Schiebestöcke, die nicht defekt sind.

Schließen Sie die Maschine an eine Staub- oder Späneabsaugvorrichtung an.

Überprüfen Sie vor Beginn der Bearbeitung, dass der Anschlag festgeklemmt ist.

Überzeugen Sie sich, dass Sie jeder Zeit das Gleichgewicht halten können. Stellen Sie sich seitlich zur Maschine. Halten Sie Ihre Hände bei laufender Maschine in sicherer Entfernung von der Schneidwalze und von der Stelle, an der die Späne ausgestoßen werden.

Erst mit dem Hobeln beginnen, wenn die Schneidewalze ihre erforderliche Drehzahl erreicht hat.

Außerdem darauf achten, dass das Werkstück keine Kabel, Seile, Schnüre oder ähnliches enthält. Bearbeiten Sie kein Holz, das zahlreiche Asteinschlüsse oder Astlöcher enthält.

Sichern Sie lange Werkstücke gegen Abkippen am Ende des Hobelvorganges. Verwenden Sie dazu z.B. Abrollständer oder ähnliche Vorrichtungen.

Es ist strengstens untersagt, Späne oder Splitter bei laufender Maschine zu entfernen.

Schalten Sie die Maschine bei einer Blockade sofort ab. Ziehen Sie den Netzstecker und entfernen Sie das verklemmte Werkstück.

Nach jedem Gebrauch die kleinste Schnittgröße einstellen, um der Verletzungsgefahr vorzubeugen.

Wartung

⚠ Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steckdose ziehen.

Führen Sie vor Benutzung stets eine Sichtprüfung durch, um festzustellen, ob das Gerät, insbesondere Netzkabel und Stecker, beschädigt ist.

Das Gerät darf nicht benutzt werden falls es beschädigt ist oder die Sicherheitseinrichtungen defekt sind.

Reparaturen und Arbeiten, die nicht in dieser Anleitung beschrieben wurden, nur von qualifiziertem Fachpersonal durchführen lassen.

Nur Originalzubehör und Originalersatzteile verwenden.

Maschine, insbesondere Lüftungsschlitze, stets sauber halten. Späneauswurf und/oder Staubabsaugung regelmäßig reinigen. Gerät niemals mit Wasser abspritzen!

Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen.

Die Maschine und deren Komponenten nicht mit Lösemittel, entzündlichen oder giftigen Flüssigkeiten reinigen. Zum Reinigen nur ein feuchtes Tuch benutzen.

Behandeln Sie alle beweglichen Teile mit einem umweltfreundlichen Öl.

Bei Bedarf finden Sie die Ersatzteilliste im Internet unter www.guede.com.

Entsorgung

Schadhafte und/oder zu entsorgende Geräte müssen an den dafür vorgesehen Recycling-Stellen abgegeben werden.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind in der Regel nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Verpackungsteile (z.B. Folien, Styropor®) können für Kinder gefährlich sein.

Erstickungsgefahr!

Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich.

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes.

Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufsdatum beizufügen.

Von der Gewährleistung ausgeschlossen sind unsachgemäße Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Gebrauchs- und Aufbauanleitung und normaler Verschleiß sind ebenfalls von der Gewährleistung ausgeschlossen.

Wichtige Kundeninformation

Bitte beachten Sie, dass eine Rücksendung innerhalb oder auch außerhalb der Gewährleistungszeit grundsätzlich in der Originalverpackung erfolgen sollte. Durch diese Maßnahme werden unnötige Transportschäden und deren oft strittige Regelung wirkungsvoll vermieden. Nur im Originalkarton ist Ihr Gerät optimal geschützt und somit eine reibungslose Bearbeitung gesichert.

Service

Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Bedienungsanleitung? Auf der Homepage der Firma Güde GmbH & Co. KG (www.guede.com) im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklamationsfall identifizieren zu können benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten finden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie diese bitte unten ein.

Seriennummer:

Artikelnummer:

Baujahr:

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Fehlerbehebung

⚠️ Bevor Sie die Störung des Gerätes entfernen, schalten Sie das Gerät ab und ziehen den Netzstecker.

Störung	Ursache	Abhilfe
Maschine ohne Funktion oder stoppt plötzlich	StromausfallMotor oder Schalter defektMikroschalter prüfen	Sicherung überprüfen, Überlastschutz am Gerät prüfen.Motor oder Schalter von einer Elektrofachkraft überprüfen lassen.Spanabsaughaube so montieren, dass der Mikroschalter betätigt wird.→6
Maschine bleibt während des Hobelns stehen	Hobelmesser stumpf/verschlissenÜberlastschalter hat ausgelöstMikroschalter prüfen	Messer wechseln oder schärfenNach Abkühlzeit Motor wieder einschaltenSpanabsaughaube bzw. Tischverriege lung so montieren dass der Mikroschalter betätigt wird.→6
Werkstück klemmt beim DickenhobelnUnbefriedigender Oberflächenzustand	Schnitttiefe zu groß • Schnitttiefe reduzieren und Werkstückin mehreren Arbeitsgängen bearbeitenHobelmesser stumpf/verschlissenHobelmesser durch Späne zugesetztUngleichmäßige Zuführung	Messer wechseln oder schärfenSpäne entfernenWerkstück mit konstantem Druck und reduzierter Zuführungsgeschwindigkeit zuführen
Bearbeitete Oberfläche zu rau	Werkstück enthält noch zu viel Feuchtigkeit	Werkstück trocknen
Bearbeitete Oberfläche rissig	Werkstück wurde gegen die Wuchsrichtung bearbeitetZu viel Material auf einmal abgehobelt	Werkstück von der Gegenrichtung bearbeitenWerkstück in mehreren Arbeitsgängen bearbeiten
Zu geringer Werkstückvor-schub beim Dickenhobeln	Werkstück wurde gegen die Wuchsrichtung bearbeitetZu viel Material auf einmal abgehobelt	Tischplatte reinigen und dünn mit Gleitwachs behandelnTransportwalzen instand setzenStellen Sie den Hebel für die Dickenho-beleinstellung in die obere Position

Nach jeder Störungsbeseitigung alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen!!!

Inspektions- und Wartungsplan

Regelmäßige Wartungsperiode Vor jeder		Inbetriebnahme	Bei Bedarf Wöchentlich		Nach 6 Monaten
Überprüfung Hobelmesser auf einwandfreien Zustand	Kontrollieren	√
	Ersetzen		√		√
Überprüfung Funktionstüchtigkeit Sicherheitseinrichtungen	Kontrollieren	√
	Ersetzen		√
Reinigung der Maschine von Staub / Späne	Reinigen	√
Überprüfung der Antriebsriemen auf Spannung & Zustand / Abnutzung	Kontrollieren		√
	Ersetzen
Einölen / Einschmieren aller beweglichen Verbindungsteile				√	√

Technical Data

Artikel-Nr. 55098 55056

Aansluiting....230 V \~ 50 Hz....230 V \~ 50 Hz

Max.vermogen....1500 W....1500 W

Original – EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen.

Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung Ihre Gültigkeit.

Abricht- und Dickenhobel

Surfacer and thicknesser | Rabot dégauchisseuse | Pialla a filo e spessore | Vlak- en vandikteschaaf | Srovnávačka a tloušťkovačka | Zrovnávačka a hrúbkovačka | Egyengető és vastagoló gyalu | Izravnalni in debelinski skobeljnik | Izravnačka i debljinska blanja | Абрихт-щрайхмус | Rindeauala grosime și de îndreptat | Ravnačka i debljinska blanja

55098 / GADH 204

55056 /GADH 254 P

Einschlägige EG-Richtlinien

Appropriate EU Directives | Directives de la CE applicables | Direttive CE applicabili | Desbetreffende EG-Richtlijnen | Prohlášení o shodě EU | Vyhlásenie o zhode EÚ | Illetékes EU előírások | Uporabne smernice EU | Primjenjive smjernice EU | Съответни наредби на EC | Directivele UE aferente | Stosowne dyrektywy UE | Ílgili AB yönetmelikleri

Adress: Ridlerstraße 65

80339 München

Type Ex. Cert.-No.: M6A 12 03 40579 074

□97/68/EC

Emission No.:

□2000/14/EC_2005/88/EC

Konformitätsbewertungsverfahren

Method of compliance assessment | Mode d'examen de la conformité | Modo di valutazione della conformità | Conformiteitsbeoordelingsprocedure | Způsob posouzení shody | Spôsob posúdenia zhody | Az azonosság megitélésének a módja | Način presoje istovetnosti | Način ocjenjivanja sukladnosti | Начин на обсъждане на сходство | Modul de evaluare a conformitätii | Način ocenjivanja usklađenosti | Uygunluk değerlendirme usulü | Metoda oceny zgodności Annex V

Wolpertshausen, 2014-09-12

Angewandte harmonisierte Normen

Harmonised standards used | Normes harmonisées applicables | Applicate norme armonizzate | Gebruikte harmoniserende normen | Použité harmonizované normy | Uporabljeni usklajeni standardi | Használt harmonizált normák | Primijenjeni harmonizirani standardi | Primijenjeni harmonizirani standardi | Използвани хармонизирани норми | Norme armonizate folosite | Wykorzystane zharmonizowane normy | Kullanılan uyum normları

EN 61029-1/A11:2010

EN 61029-2-3:2011

ZEK 01.4-08/11.11

EN 55014-1/A1:2009

EN 55014-2/A2:2008

EN 61000-3-2/A2:2009

EN 61000-3-11:2000

Garantierter Schallleistungspegel

Guaranteed sound power level| Niveau de puissance acoustique garanti| Livello di potenza sonora garantito |Gegarandeerd geluidsdrukniveau |Zaručená hladina akustického výkonu |Garantovaná hladina akustického výkonu |Garantált akusztikus teljesítményszint |Zajamčena ravan akustične zmogljivosti |Garantirana razina akustičke snage |Гарантирано ниво на звукова мощност |Nivelul garantat al puterii sunetului |Garantovani nivo akustične snage |Garanti edilen gürültü emisyonu seviyesi |Gwarantowany poziom mocy akustycznej

L WA dB (A)

Gemessener Schallleistungspegel

Measured sound power level | Niveau de puissance acoustique mesuré | Livello di potenza sonora misurato | Gemeten geluidsdrukniveau | Naměřená hladina akustického výkonu | Nameraná hladina akustického výkonu | Mért akusztikus teljesítményszint | Zajamčena ravan akustične zmogljivosti | lzmjerena razina akustičke snage | Измерено ниво на звукова мощност | Nivel măsurat al puterii sunetului | Izmereni nivo akustične snage | Ölçülen gürültü emisyonu seviyesi | Zmierzony poziom mocy akustycznej

L WA dB (A)

Helmut Arnold

Geschäftsführer | Managing Director | Gérant | Amministratore delegato | Bedrijfsleider | Jednatel | Konatel' | Ügyvezető igazgató | Direktro | Direktor | Управител | Administrator | Direktor | Sirket temsilcisi | Durektor

Güde GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany

Joachim Bürkle

GÜDE GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany

Bevollmächtigt die technischen Unterlagen zusammenzustellen.

Authorized to compile the technical file | Autorisé à compiler la documentation technique. | Autorizzato alla preparazione della documentazione tecnica | Gemachtigd voor samenstelling van de technische documenten | Zplnomocněn k sestavování technických podkladů. | Splnomocnený zostaviť technické podklady. | Můszaki dokumentáció összeállításra felhatalmazva | Pooblaščen za izdelavo spisov tehnične dokumentacije. | Ovlašten za formiranje tehničke dokumentacije. | Упълномощен за съставяне на техническата документация | Împuternicit să elaboreze documentația tehnică. | Ovlašten za formiranje tehničke dokumentacije. | Teknik evrakları hazırlamakla görevlendirilmiştir. | Upełnomocniony do zestawienia danych technicznych

GÜDE GmbH & Co. KG

Birkichstrasse 6

74549 Wolpertshausen

Deutschland

Tel.: [phone]

Fax.: [phone]

eMail: [e-mail]
