| Tip izdelka | Debelinski skobeljnik (skobeljnik-skrbljalnik) |
| Znamka | Güde |
| Model | GADH 254 P |
| Največja širina skobljanja | 254 mm |
| Največja globina reza | 3 mm |
| Hitrost podajanja | 6 m/min |
| Število nožev | 2 jeklena noža |
| Električno napajanje | 230 V / 50 Hz |
| Moč motorja | 1500 W |
| Neto teža | 31 kg |
| Dimenzije (D × Š × V) | 480 × 350 × 410 mm |
| Nastavljiva izhodna miza | Da, z gradacijo |
| Sistem za odsesavanje ostružkov | Priključek za sesalnik (Ø 100 mm) |
| Glavne funkcije | Debelinsko skobljanje, skrbljanje |
| Varnost | Zasilni zaustavitev, zaščita pred preobremenitvijo, zaščitni pokrov |
| Vzdrževanje in čiščenje | Redno čiščenje ostružkov, brušenje ali zamenjava nožev |
| Nadomestni deli in popravljivost | Na voljo pri proizvajalcu, standardni noži |
| Splošne informacije | Vključena navodila za uporabo, 2-letna garancija |
Pogosto zastavljena vprašanja - GADH 254 P GUDE
Vprašanja uporabnikov o GADH 254 P GUDE
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Ravnilo v formatu PDF brezplačno! Poiščite svoja navodila GADH 254 P - GUDE in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. GADH 254 P znamke GUDE.
NAVODILA ZA UPORABO GADH 254 P GUDE

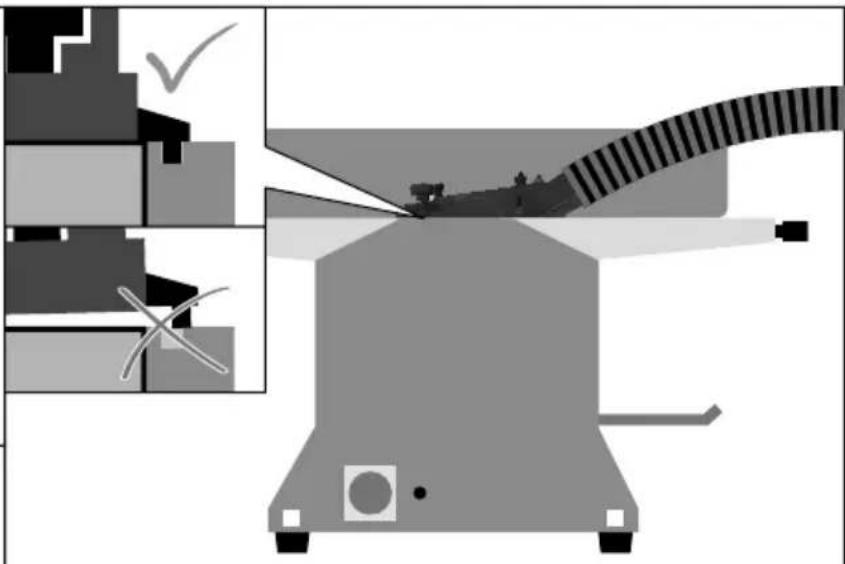

SLO Mikro stikalo mora biti aktivirano, da lahko zaženete napravo.
HR Debljinsko blanjanje
BIH Debljinsko blanjanje
14
SLO Nastavitev debeline skobljanja
HR Debljinsko blanjanje
BIH Debljinsko blanjanje
2
HR Debljinsko blanjanje
BIH Debljinsko blanjanje
SLO Nastavitev debeline skobljanja
| 3 | D Reinigung | SLO | Čiščenje |
| GB Cleaning | HR | Čiščenje | |
| F Nettoyage | BG | Чистене | |
| I Pulizia | RO | Curătare | |
| NL Schoonmaken | BIH | Čiščenje | |
| CZ Čištění | |||
| SK Čistenie | |||
| H Tisztítás |
D Messer wechseln und einstellen SLO Zamenjava rezila in nastavitev
GB Replacing and adjusting the blades HR Zamjena i namještanje noževa
F Remplacer et régler les couteaux BG Смяна и настройка на ножовете
I Sostituire e regolare i coltelli RO Schimbarea și reglarea cuțitelor
NL Messen vervangen en instellen BIH Zamjena i podešavanje noževa
CZ Výměna a nastavení nože
SK Výmena a nastavenie noža
H A kések cseréje és beállítása
Stopnja zaščite IP 20 IP 20
Údaje o hlučnosti
Hladina akustického tlaku L _PA *......92,9 dB (A)......92,9 dB (A)
Kataloška številka: 55098 55056
Priključek....230 V \~ 50 Hz....230 V \~ 50 Hz
Zmogljivost maks....1500 W....1500 W
Maks. hitrost podajanja....6 m/min....6 m/min
Število vrtljajev pri delovanju brez obremenitve 9000 min ^-1 9000 min ^-1
Maks. širina skobljiča....204 mm....254 mm
Debelina skobljiča....5 - 120 mm....5 - 120 mm
Globina reza Debelinsko skobljanje 0 - 2 mm 0 - 2 mm
Globina reza Izravnalno skobljanje....0 - 3 mm....0 - 3 mm
Rezilo Število....2....2
Rezilo Tip ......HSS......HSS
Rezilo Dimenzije 210 x 16 x 1,5 mm 261 x 16 x 1,5 mm
Velikost Izravnalna miza....745 x 210 mm....964 x 263 mm
Velikost Miza za debelinsko skobljanje 270 x 200 mm 270 x 303 mm
Nagib prislona 0°-45° 0°-45°
Teža....26,4 kg....34,3 kg
Tip zaščite....|....|
Stupeň ochrany....IP 20....IP 20
Podatki o hrupnosti
Akustični tlak L _PA *......92,9 dB (A)......92,9 dB (A)
Uporabljajte zaščito za sluh
* Izmerjeno po EN 61029-1
OPOZORILO Dejanska ravan vibracij se lahko razlikuje glede na tip in način uporabe od parametrov, ki so navedeni v teh napotkih.
Nivo vibracij se lahko uporabi za medsebojno primerjavo električnih naprav.
Služi za približno presojo obremenitve z vibracijami.
Zaradi bolj natančnih rezultatov pri ugotavljanju obremenitev z vibracijami, je potrebno v času uporabe upoštevati tudi čas, kadar je naprava izklopljena oz. čas, kadar deluje, vendar se ne uporablja. To lahko občutno zniža stopnjo obremenitve z vibracijami v času uporabe naprave.
Uporabljajte napravo šele, ko natančno preberete in dojamete to navodilo za uporabo. Seznanite se
z nastavitvami in s pravilno uporabo naprave.
Upoštevajte varnostne napotke, ki so navedeni v tem navodilu. Obnašajte se odgovorno napram drugim osebam.
Uporabnik odgovarja za morebitne škode ali nevarnosti tretjih oseb.
Za morebitna vprašanja glede priključitve ali načina uporabe naprave, se obrnite na proizvajalca (ali na njegov servisni center).
Uporaba v skladu z namenom
Izravnalni in debelinski skobeljnik je zgolj namenjen za področji domače in prostočasne uporabe.
Stroj je izključno namenjen skobljanju lesenih materialov. Leseni materiali morajo biti prosti tujkov (žeblji, kovinski deli, kabli, vrvi,vrvice in podobno).
OPOZORILO!
Sledečih del ni dovoljeno izvajati:
- Vstavljalna dela (gre za sleherno vrsto obdelave, ki ne presega celotne dolžine obdelovanca)
- Poglobitve, zatiči ali vdolbine
- Skobljanje močno ukrivljenega lesa, pri katerem ni zadostnega stika s podajalno mizo
⚠ Snemanje, spreminjanje ali dodajanje drugih varnostnih naprav, ki se oziroma naj bi se nahajale na napravi je strogo prepovedano, saj bi delovale v neskladju z njihovim namenom.
Mostične zaščitne priprave med obdelavo ni dovoljeno odstranjevati. Del gredi z rezili, ki ni v uporabi, mora biti prekrit.
Proizvajalec ne odgovarja za škode in posledice, ki bi nastale zaradi neupoštevanja splošno veljavnih predpisov in določil v tem navodilu za uporabo.
Spoštovati je potebno vsakokrat veljavne predpise in pravila za preprečevanje nesreč.
Zahteve, ki jih mora spolnjevati uporabnik
Napravo lahko uporabljajo in vzdržujejo le osebe, ki jo dobro poznajo in so seznanjene z možnimi nevarnostmi.
Nikoli ne puščajte otrok, da napravo uporabljajo sami. Nikoli ne puščajte odraslih oseb brez tega, da jih naučite pravilno uporabljati napravo.
Uporabnik je pred uporabo naprave dolžan natančno prebrati navodilo za uporabo.
Izobrazba: Za uporabo ni potrebna nobena posebna izobrazba, razen strokovnih napotkov v zvezi z uporabo naprave.
Minimalna starost: Mladoletniki lahko uporabljajo napravo, ko dopolnijo 18. leto starosti. Izjema so mla-doletniki, ki se kot vajenci udeležijo del z namenom, da se naučijo pravilne uporabe; morajo pa biti pod stalnim nadzorom učitelja.
Krajevni predpisi posameznih držav lahko različno določajo starostno mejo uporabnika.
Šolanje: Glede pravilne uporabe se posvetujte z izkušeno osebo in natančno preberite navodilo za uporabo. Posebno šolanje zato ni potrebno.
Sekundarne nevarnosti
Kljub pravilni uporabi in upoštevanju varnostnih predpisov obstajajo še ostale morebitne nevarnosti.
Nevarnost poškodb!
- prstov in rok vsled dotika gredi z rezili na neprekritih območjih, pri menjavi orodja, razen tega lahko vsled odpiranja zaščitnega prekritja pride do zmečkanja le teh.
- na vstopni in izstopni odprtini
• vsled nevarnega povratnega udara - Ogroženost zaradi toka, kadar električna napeljava ni bila pravilno priklopljena.
- pri obratovanju brez odsesovanja oz. vreče za odrezke, lahko nastane zdravju škodljiv leseni prah.
• vsled izmeta delov - Zaradi v obdelovancu vsebovanih kovinskih delov lahko rezila otopijo oz. se uničijo.
Poškodbe sluha
Prisotnost dalj časa v neposredni bližini naprave lahko poškoduje sluh. Uporabljajte zaščito za sluh
Kljub upoštevanju teh navodil za uporabo pa lahko obstajajo sekundarne in skrite nevarnosti.
Ukrepi v zasilnih primerih
Poškodovani osebi začnite čimprej dajati ustrezno prvo pomoč in pokličite zdravnika specialista v najkrajšem možnem času. Zavarujte jo pred drugimi nevarnostmi in jo pomirite. Zaradi reševanja morebitnih nezgodnih situacij, mora biti na delovnem mestu vedno prisotna omarica ali škatla prve pomoči, v skladu z DIN 13164. Material, potreben za prvo pomoč, ki ga porabite, takoj dopolnite z novim. Če potrebujete strokovno pomoč, izpolnite prosim sledeče podatke:
- Kraj nezgode
- Vrsta nezgode
- Število ranjenih oseb
- Vrsta poškodbe
Simboli
Preberite navodilo za uporabo!
Pred opravljanjem vsakršnih del in posegov v črpalko vedno izvlecite vtič iz vtičnice.
Uporabljajte varnostne delovne rokavice.
Uporabljajte ustrezno zaščito dihal.
Uporabljajte zaščitna očala!
Uporabljajte zaščito za sluh
Uporabljajte varnostno obutev
Opozorilo/previdno!
Opozorilo pred nevarnostjo električnega udara.
Opozorilo! Nevarnost poškodb zaradi skobeljnega rezila!
Zavarujte se pred odbitimi in letečimi predmeti
Preden se lotite obdelovanja, odstranite vse tujke, npr. žeblje in žico.
Ne segajte v nevarno območje tekočih rezil!
Otroci in tuje osebe naj bodo varno oddaljene od naprave.
Naprave ne izpostavljajte na dežju in je ne uporabljajte v vlažnem ali mokrem okolju.
Simbol CE
Poškodovane in/ali dotrajane električne naprave oddajte v surovino ali na ustrezno mesto.
Baterije, olja in podobnih snovi dürfen ne vstopijo v okolje.
Zavarujte pred vlago.
Ovitek mora stati navpično.
Varnostni Napotki
OPOZORILO!
Pri uporabi električnih orodij je za zaščito pred električnim udarom, nevarnostjo poškodb in požara, potrebno upoštevati sledeče temeljne varnostne ukrepe.
Vsa opozorila pred uporabo električnega orodja preberite in varnostna opozorila dobro shranite.
Območje dela ohranjajte čisto in pospravljeno. Neurejena delovna mesta in delovne mize zvišujejo nevarnost nesreč in poškodb.
Naprave ne izpostavljajte na dežju in je ne uporabljajte v vlažnem ali mokrem okolju.
Pri delu z napravo vedno poskrbite, da bo delovni prostor dobro osvetljen.
Ne uporabljajte električnih naprav v okolju, v katerem obstaja nevarnost eksplozije oz. so prisotne vnetljive tekočine, plini in prah. Električna naprava ustvarja iskre, ki lahko vžgejo prah ali hlape.
Zaščitite se pred električnim udarom.
Izogibajte se telesnemu stiku z ozemljenimi objekti (npr. cevmi, grelnimi telesi, električnimi štedilniki in hladilnimi napravami.) V kolikor je vaše telo v stiku zemljo, obstaja nevarnost električnega udara.
Otroci in ostale osebe morajo biti v varni razdalji od električne naprave. Ne dopuščajte stika z električnim orodjem ali kablom. Raztreseni lahko izgubite nadzor nad delujočo napravo.
Poskrbite za varno shranjevanje električnega orodja. Orodja, ki niso v uporabi je potrebno shranjevati ali nedostopno hraniti na suhem, po možnosti visoko ležečem mestu, izven dosega otrok.
Ne preobremenjujte naprave. Za svoje delo uporabljajte le ustrezne električne naprave. Bolje in varneje bo naprava delovala v obsegu, ki je opisan v tem navodilu za uporabo. V navedenem območju moči boste delali bolje in varneje.
Električnega orodja ne uporabljajte za namene, za katere ni predvideno. Ne uporabljajte npr. ročne krožne žage za rezanje drevesnih vej ali lesenih polen. Uporabljajte primerno delovno obleko. Ne nosite preširoke obleke ali nakita. Lase, obleko in rokavice imejte v varni razdalji od gibljivih delov naprave. Za dela v zunanjih območjih priporočamo protizdrsno delovno obutev. V primeru dolgih las nosite mrežico za lase.
Uporabljajte vam prirejeno zaščitno opremo.
Zaščitna očala in zaščito sluha je potrebno zmeraj nositi. Potrebna je tudi protiprašna ali dihalna maska. Pri rokovanju z ostrimi rezili in žaginimi listi je potrebno zmeraj nositi tesno nalegajoče rokavice.
V kolikor želite montirati sesalce oz. naprave za prestrezanje prahu se prepričajte, če se pravilno uporabljajo oz. če so pravilno priključeni. Uporaba sesalnika prahu lahko zmanjša nevarnost ogrožanja s prahom.
Ne uporabljajte kabla v neskladju z njegovim namenom: ne nosite naprave za kabel in ne vlecite zanj vtiča iz vtičnice. Kabel zaščitite pred visokimi temperaturami, oljem, ostrimi robovi ali premičnimi deli naprave. Poškodovani in zviti kabli so potencialno nevarni zaradi možnega električnega udara.
Zavarujte obdelovanec. Za držanje obdelovanca uporabljajte vpenjalne priprave ali primež. Z njimi se drži varneje kot z roko.
Preprečite nenormalno telesno držo. Poskrbite za dobro stabilnost in bodite nenehno v ravnotežju! Le tako boste zmogli napravo v nepričakovanih situacijah bolje nadzirati.
Natančno skrbite za orodja.
Nastavke vzdržujte čiste in ostre. Natančno negovana in ostra rezila dosti bolje opravljajo svojo funkcijo in se lažje vodijo.
Sledite varnostnim navodilom za mazanje in menjavo orodja.
Redno preverjajte priključno napeljavo električnega orodja in jo v primeru poškodbe dajte popraviti priznanemu strokovnjaku.
Redno preverjajte napeljavo podaljškov in ji nadomestite, v kolikor je poškodovana.
Držala ohranjajte suha, čista in olj ali masti prosta.
V primeru neuporabe, pred izvedbo nastavitev naprave, menjavo delov pribora kot npr. žagin list, sveder ali rezkar, izvlečite vtikač iz vtičnice in/ali odstranite akumulator. Ta varnostni ukrep preprečuje slučajen zagon električne naprave.
Pred vklopom naprave pospravite montažne ključe in izvijače. Orodje ali ključ, ki se nahaja v gibljivem delu naprave, lahko povzroči poškodbe.
Preprečite slučajen vklop naprave. Preden priključite na omrežje ali oz. akumulator se prepričajte, će je električna naprava izključena. Če napravo nosite s prstom na stikalu, ali priključujete napravo na električno omrežje s prstom na stikalu, se lahko hudo poškodujete.
Kadar z električnim orodjem delate na prostem, uporabljajte zgolj podaljške, ki so za zunanja območja dopuščeni in temu primerno označeni. Zunaj uporabljajte kabel, ki je odobren za zunanjo uporabo, da se izognete morebitnim poškodbam.
Bodite previdni, pazite na to kar delate, ravnajte preudarno kadar uporabljate napravo. Ne uporabljajte naprave, će niste zbrani, ali utrujeni, oziroma će ste pod vplivom drog, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi naprave, lahko povzroči hude poškodbe.
Preverite, će dobro delujejo vsi premični deli, će ne ribajo, oz. će niso določeni deli poškodovani. Da lahko zagotovite varno delovanje morajo biti vsi deli pravilno montirani in morajo spolnjevati vse pogoje.
Poškodovane zaščitne dele mora strokovno popraviti ali zamenjati strokovnjak, će v delovnih navodilih ni navedeno drugače.
Ne uporabljajte električnega orodja s poškodovanim stikalom. Naprava, ki je ni mogoče pravilno izklopiti ali vklopiti, je poškodovana in jo mora popraviti strokovnjak.
OPOZORILO!
Uporaba drugih orodij in drugega pribora lahko za vas pomeni nevarnost poškodb.
Vaše električno orodje dajte v popravilo elektro strokovnjaku. To električno orodje ustreza zadevnim varnostnim določbam. Popravila se lahko izvajajo zgolj s strano elektro strokovnjaka, tako da se uporabijo originalni nadomestni deli; sicer lahko pride do nesreče uporabnika.
Apozorilo!
Ker obstaja nevarnost prevrnitve, mora biti stroj na tla pritrjen z ustreznimi vijaki.
Napake na stroju, vključujoč zaščitno pripravo ali gred z rezili, je potrebno brž, ko so ugotovljene, sporočiti osebi, ki je odgovorna za varnost.
⚠️ POZOR! Električni udar! Obstaja nevarnost poškodb zaradi električnega udara!
Poškodovani kabli ali vtiči lahko povzročijo električni udar.
Omejite telesni stik z ozemljenimi deli in se tako zaščitite pred električnim udarom.
⚠ Uporaba naprave je možna samo z zaščitnim stikalom proti nihanju napetosti (RCD maksimalni izklopni tok je 30mA).
Vtikač električnega kabla vtaknite v vtičnico ustrezne oblike, z ustrezno napetostjo in frekvenco, ki ustreza veljavnim predpisom.
Ne vlecite vtiča iz vtičnice za električni kabel naprave.
Naprava ustreza zahtevam EN 61000-3-11 in glede priključitve podlega posebnim pogojem. To pomeni, da aparata ne priključujte na nekatera posebej izbra - na priključna mesta.
- Ob neugodnih nihanjih toka v omrežju lahko naprava povzroči k začasno nihanje napetosti.
- Naprava je namenjena izključno za uporabo na priključnih mestih, ki ne presegajo maksimalne določene impedance Z_max = 0,233 .
- Po dogovoru z dobaviteljem električnega toka, je uporabnik po potrebi dolžan poskrbeti, da priključek spolnjuje parametre, ki jih aparat potrebuje za svoje pravilno delovanje.
Priprava dela / Delovanje
Pred vsako uporabo preverite:
- Pravilno delovanje stikala za vklop in izklop vključno s stikalom za izklop v sili.
- Zaklenjene Prekinjene zaščitne naprave
S postopnim vsake zaščitne opreme, da je stroj mogoče izklopiti in s preverjanjem, da stroja ni mogoče po vsaki odprti zaščitni napravi vključiti.
- Zavora
s preizkusom delovanja, da ugotovite, ali se zaviranje v navedenem zavornem času izvede in, v kolikor je stroj opremljen z mehansko zavoro, da je zavoro po vsaki vzpodbuditvi preobremenitvene zaščite potrebno preizkusiti
- Prijemala povratnega udara
vsaj en krat na izmeno z ogledom ugotoviti, ali so v dobrem delovnem stanju, da npr. nimajo poškodb na stični površini zaradi udarcev in da prijemala vsled lastne teže brez ovir padejo nazaj;
- Skobeljna rezila
glede na poškodbe in pravilno nasedanje.
Stroj je dovoljeno uporabljati zgolj, kadar so vsi ti pogoji izpolnjeni
Uporabljajte zgolj dobro naostrena in vzdrževana rezila. Uporabljajte zgolj za stroj konstruirana rezila.
Za obdelavo kratkih obdelovancev uporabljajte potisne deščice ali palice, ki niso pokvarjene.
Stroj priključite na sesalno napravo za prah ali odrezke.
Pred začetkom obdelave se prepričajte, da je prislon zataknjen.
Prepričajte se, da lahko vsakokrat držite ravnotežje.
Ob stroje se postavite stransko. Roke držite pri tekočem stroju na varni razdalji od rezalnega valja in mesta, na katerem je izmet odrezkov.
S skoblanjem pričnite šele tedaj, ko je rezalni valj dosegel svoje potrebno število vrtljajev.
Razen tega bodite pozorni na to, da obdelovanec ne vsebuje kablov, vrvi, vrvic ali podobnega. Ne obdelujte lesa, ki vsebuje številne grče ali luknje vej.
Dolge obdelovance zavarujte pred prevrnitvijo na koncu skobeljnega postopka. Za ta namen uporablja - jte npr. valjčna stojala ali podobne priprave.
Odstranjevanje žagovine in prahu medtem, ko naprava deluje, je strogo prepovedano.
V primeru blokade stroj takoj izklopite. Izvlecite omrežni vtikač in odstranite zagozden obdelovanec.
Po vsaki uporabi nastavite najmanjšo velikost reza, da se izognemo nevarnosti poškodb.
Vzdrževanje
⚠ Pred opravljanjem vsakršnih del in posegov v črpalko vedno izvlecite vtič iz vtičnice.
Pred vsako uporabo črpalke jo vizualno preglejte in se prepričajte, će sta črpalka, predvsem pa omrežni kabel nepoškodovana.
Uporaba poškodovane črpalke ali njenih delov je njena uporaba prepovedana.
Popravila in dela, ki niso opisana v teh navodilih za uporabo lahko opravlja le pooblaščeno osebje.
Uporabljajte samo originalne rezervne dele in originalno opremo.
Naprava, prezračevalne odprtine morajo biti vedno čiste. Izmet žagovine in/ali sesalec prahu redno čistite. Ne brizgajte vode na napravo.
Le redno vzdrževana in dobro negovana naprava lahko zanesljivo služi svojemu namenu. Nezadostno ali neredno vzdrževanje in nega lahko povzroči nepričakovane nezgode ali poškodbe.
Stroj in njegove sestavne dele ne smete čistiti s topili, vnetljivimi ali strupenimi tekočinami. Za čiščenje uporabljajte samo navlaženo krpo.
Vse premične dele naprave redno negujte z ekološkim oljem.
PO potrebi boste našli seznam rezervnih delov na spletnih straneh www.guede.com.
Odstranjevanje
Poškodovane in/ali dotrajane naprave oddajte v surovino ali na ustrezno mesto.
Način odstranjevanja ovitka
Ovitek varuje napravo, da se med transportom ne poškoduje. Ovitek se praviloma izbere na podlagi ekološko ustreznih vidikov in vidikov rokovanja z odpadki, zato jih je mogoče uporabiti za reciklažo. Ponovna uporaba ovitka kot surovine zmanjšuje stroške nastale z odstranjevanjem odpadkov. Deli ovitka (npr. folije , Styropor®), so lahko nevarni za otroke.
Nevarnost zadušitve!
Dele ovitka shranjujte izven dosega majhnih otrok; čimprej jih odstranite.
Garancija
Garancija traja 12 mesecev v primeru industrijske rabe ali 24 mesecev pri potrošniku in se začne na dan prodaje naprave.
Garancija velja le za tovarniške napake oz. napake, nastale na materialih, iz katerih je naprava izdelana. Če zahtevate popravila v okviru garancije vedno priložite veljaven račun, ki mora vsebovati datum prodaje in podpis prodajalca.
Garancija ne velja, v kolikor napravo uporablja oseba, ki ni strokovno usposobljena, ali će do okvare pride zaradi nestrokovnega posega v napravo ali stika s tujki. Neupoštevanje navodil za uporabo in montažo ter obraba naprave tekom normalne uporabe prav tako ne sodi v sklop garancije.
Pomembna informacija za stranke
Opozarjamo Vas, da napravo v času garancije ali izven nje vračate zavito v originalnem ovitku. S tem ukrepom se učinkovito prepreči odvečno škodovanje pri transportu ali spornemu reševanju. Naprava je optimalno varovana samo, će je zavita v originalni ovitek in tako je možna tekoča obdelava.
Servis
Ali imate tehnična vprašanja? Reklamacijo? Ali potrebujete rezervne dele ali nova navodila za uporabo? Na naši spletni strani www.guede.com Vam bomo v oddelku Servis hitro pomagali. Prosimo, pomagajte nam, da bomo lahko mi pomagali vam. Da lahko Vašo napravo v primeru reklamiranja identificiramo, prosimo, da nam pošljete serijsko številko, št. naročila in leto izdelave. Vse navedene podatke boste našli na tipski etiketi. Da imate vse navedene informacije pri roki, jih prosim vnesite tu
Serijska številka:
Kataloška številka:
Leto izdelave:
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
Rešitev
⚠️ Preden motnjo na napravi odstranite, izklopite napravo in izvlecite omrežni vtikač.
| Okvara | Vzrok | Rešitev |
| Stroj ne deluje ali se nena-doma ustavi | Izpad tokaPokvarjen motor ali stikaloPreveriti mikro stikalo | Preveriti varovalko, preizkusiti preobre-menitveno zaščito na napravi.Dajte motor in stikalo pregledati elektro strokovnjaku.Vpenjalni okrov za odsesovanje monti-rajte tako, da bo sproženo mikrostikalo.→6 |
| Stroj se med skobljanjem ustavi | Skobeljno rezilo topo/obrabljenoPreobremeniteno stikalo se je sprožiloPreveriti mikro stikalo | Rezila nadomestite ali naostritePo ohladitvenem času motor ponovno vklopiteVpenjalni okrov za oz. zapah mize mon-tirajte tako, da bo sproženo mikrostikalo.→6 |
| Obdelovanec se pri debelinskem skobljanju zagozdi | Prevelika globina reza Zmanjšajte globono reza in obdelova-nec obdelajte v več delovnih fazah | |
| Nezadovoljivo stanje površine | Skobeljno rezilo topo/obrabljenoVpliv na skobeljno rezilo zaradi odrezkaNeenakomerno dovajanje | Rezila nadomestite ali naostriteOdstranite odrezekObdelovanec dovajajte s konstant-nim pritiskom in zmanjšano dovodno hitrostjo |
| Obdelovana površina je pregroba | Obdelovanec še vsebuje preveč vlage Obdelovanec posušiti | |
| Obdelovana površina je razpokana | Obdelovanec se je obdeloval v nasprot-ni smeri od želenePreveč naenkrat odskobljanega materiala | Obdelovanec obdelajte v nasprotni smeriObdelovanec obdelajte v več delovnih fazah |
| Premajhen pomik obde-lovanca pri debelinskem skobljanju | Obdelovanec se je obdeloval v nasprot-ni smeri od želenePreveč naenkrat odskobljanega materiala | Ploščo mize očistite in nato oskrbite z drsnim voskomTransporne valjčke popravitePrestavite ročico za nastavitev debelinskega skobljanja v zgornji položaj |
Po vsaki odpravi motnje vse varnostne priprave ponovno zaženite in jih preverite!!!
Plan nadziranja in vzdrževanja
| Redno vzdrževanje Pred vsako | uvedbo v pogon | Po potrebi Enkrat na teden | Čez 6 me-secev | ||
| Preverjanje skobeljnih rezil glede na brezhib-no stanje | Kontrola | √ | |||
| Zamenjava | √ | √ | |||
| Preverjanje delovanja varnostnih priprav | Kontrola | √ | |||
| Zamenjava | √ | ||||
| Čiščenje prahu / odrezkov iz stroja | Očistite | √ | |||
| Preverjanje pogonskih jermenov glede na napetje & stanje / obrabo | Kontrola | √ | |||
| Zamenjava | |||||
| Naoljenje / mazanje vseh premičnih veznih delov | √ | √ | |||
Tehnički podaci
Izravnačka i debljinska blanja GADH 204 GADH 254 P
Br. za narudžbu 55098 55056
Priključak....230 V \~ 50 Hz....230 V \~ 50 Hz
Maksimalna snaga 1500 W 1500 W
Max. brzina dovoda....6 m/min....6 m/min
Broj okretaja praznog hoda....9000 min ^-1 ....9000 min ^-1
Max. debljina blanje 204 mm 254 mm
Debljina blanje 5 - 120 mm 5 - 120 mm
Preuzimanje ivera Debljinsko blanjanje....0 - 2 mm....0 - 2 mm
Preuzimanje ivera Ravnačko blanjanje....0 - 3 mm....0 - 3 mm
Nož Broj....2....2
- Údaje o hlučnosti
- Podatki o hrupnosti
- Uporabljajte zaščito za sluh
- Uporaba v skladu z namenom
- OPOZORILO!
- Sledečih del ni dovoljeno izvajati:
- Zahteve, ki jih mora spolnjevati uporabnik
- Sekundarne nevarnosti
- Nevarnost poškodb!
- Poškodbe sluha
- Ukrepi v zasilnih primerih
- Simboli
- Varnostni Napotki
- Apozorilo!
- ⚠️ POZOR! Električni udar! Obstaja nevarnost poškodb zaradi električnega udara!
- ⚠ Uporaba naprave je možna samo z zaščitnim stikalom proti nihanju napetosti (RCD maksimalni izklopni tok je 30mA).
- Priprava dela / Delovanje
- Pred vsako uporabo preverite:
- - Zaklenjene Prekinjene zaščitne naprave
- - Zavora
- - Prijemala povratnega udara
- - Skobeljna rezila
- Vzdrževanje
- ⚠ Pred opravljanjem vsakršnih del in posegov v črpalko vedno izvlecite vtič iz vtičnice.
- Odstranjevanje
- Način odstranjevanja ovitka
- Nevarnost zadušitve!
- Garancija
- Pomembna informacija za stranke
- Servis
- Rešitev
- Tehnički podaci
- Izravnačka i debljinska blanja GADH 204 GADH 254 P
Znamka : GUDE
Model : GADH 254 P
Kategorija : Ravnilo
