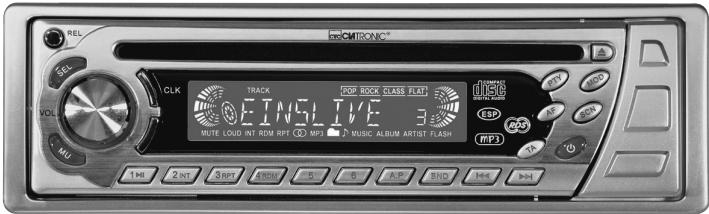

Übersicht der Bedienelemente

Overzicht van de bedieningselementen · Indicación de los elementos de manejo

Verwenden Sie das Gerät nur für den vorgesehenen Zweck.

Das Gerät so einbauen, dass vorhandene Lüftungsöffnungen nicht verdeckt werden.

Niemals das Gehäuse des Gerätes öffnen. Durch unsachgemäße Reparaturen konnen erhebliche Gefahren für den Benutzer entstehen. Bei Beschädigung des Gerätes, das Gerät nicht mehr in Betriebnehmen, sondern von einem Fachmann reparieren halten.

Das Symbol mit Ausrufezeichen soll den Benutzer auf wichtige Bedienungs- oder Wartungs-Hinweise in den Begleitpapieren hinweisen.

Geräte mit thisem Symbol arbeiten mit einem „Klasse 1-Laser“ zur Abtastung der CD. Die eingebauten Sicherheitschalter sollen verhindern,dass der Benutzer gefährlich, für das menschliche Auge nicht sightbarem Laserlicht ausgesetzt wird, wenn das CD-Fach geöffnet ist.

These Sicherheitsschafter sollen auf keinen Fall überbrukt oder manipuliert werden, sonst besteht die Gefahr, dass Sie sich dem Laser-Licht aussetzen.

Verkehrssicherheit

• Die Verkehrssicherheit ist oberstes Gebot. Benutzen Sie davon ihre Autoradiationlage immer so, dass Sie stets der aktuellen Verkehrssituation gewachsen sind.
• Bedenken Sie, dass Sie bei einer Geschwindigkeit von 50 km/h in der Sekunde 14 m fahren.
  In kritischen Situationen raten wir von einer Bedienung ab.
• Die Warnhinweise z.B. von Polizei und Feuerwehr müssen im Fahrzeug rechtzeitig und sicher wahrgenommen werden können.
• Hören Sie deshalb während der Fahrt Ihr Programm nur in angemessener Lautstärke.

Für die Dauer der Montage und des Anschlusses beachten Sieitte folgende Sicherheitschinweise.

• Zuerst den Minuspol, dann den Pluspol der Batterie abklemmen. (Anklemmen in umgekehrter Reihenfolge.)

Bitte beachten: Ist die Batterie vom Netz, verlieren alle flüchtigen Speicher ihre Informationen. Beachten Sie die Sicherheitschinweise des KFZ- Herstellers.

Die Hauptsicherung muss möglichst nahe (maximal nach 30 cm) am Pluspol der Batterie installiert werden, damit das Auto vor einem eventuellen Kabel-

4

brand z.B. durch Unfall geschützt ist. Soltte die Installation dieser Vorgaben nicht entsprechen, erlisch der Versicherungsschutz.

• Der Querschnitt des Plus- und Minuskabels darf 1,5 ~mm^2 nicht unterschreiben.
• Beim Bohren von Lächern darauf auf achtenden, dass keine Fahrzeugteile beschädigt werden.

D

Installationstipps:

• Kabelschutztullen schützen Kabel vor Durchscheuern an scharfen Karosserie-teilen.
  Die Isolierung der Kabel darf bei der Installation nicht beschädigt werden.
  Das richtige Werkzeug ist bei einer Car-HiFi-Installation selbstverständlich.

Je nach Bauart kann Ihr Fahrzeug von dieser Beschreibung abweichen. Für Schäden durch Einbau- oder Anschlussfehler und für Folgeschäden übernehmen wir keine Haftung.

Installation

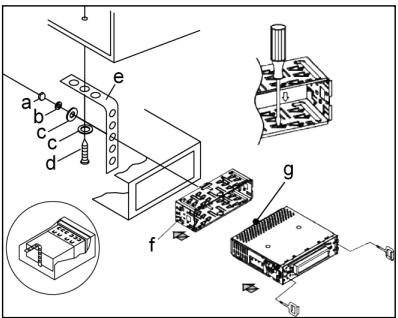

Montieren Sie das Radiogerät gemäß folgender Darstellungen.

a Mutter
b Federscheibe
c Unterlegscheibe
d Schraube
e Montagewinkel
f Einschubgehause
Gewindebolzen

Achtung!

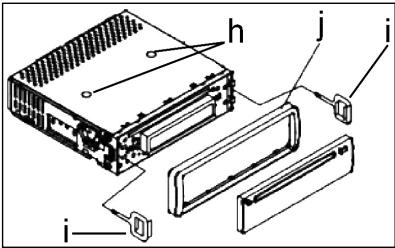

h Schrauben der Transport-sicherung (Bitte vor der Montage entnehmer)

i Ausziehwerkzeug (Schlussel für die Demontage)
j Blendrahmen

D

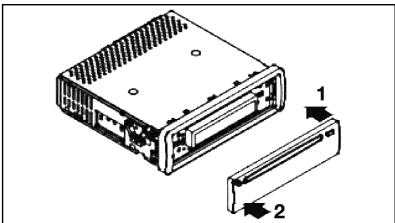

Setzen Sie die Bedienblende erst an der rechten Seite an und rasten Sie, sie dann auf der linken Seite ein.

Anschluss

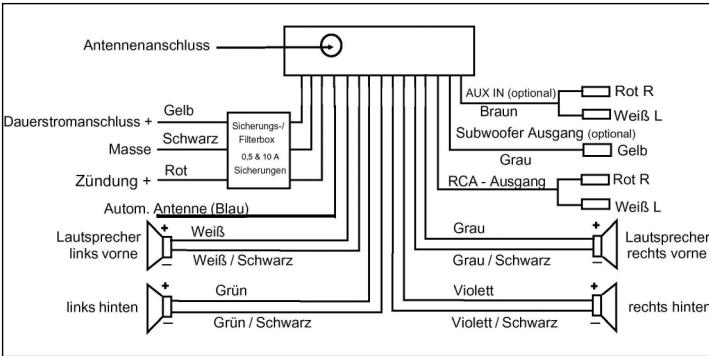

Stellen Sie die Anschlüsse gemäß des Schaubildes her.

Achtung:

• Setzen Sie das abnehmbare Bedienfeld erst nach dem Anschluss der Kabel auf.
• Verwenden Sie Laufsprecher mit einer Impedanz von 4 Ohm.

Wichtige Zusatzinformation zum Einbau Ihr's Autoradios!

1. Die Schrauben (h) der Transportsicherungitte vor der Montage entfer- nen, da sonst die CD nicht eingezogen werden kann.
2. Das Gerät ist für den Minuspol der Batterie ausgelegt, der an die Fahrzeugkarosserie angeschlossen sein muss. Diesitte vor Installation überprüfen.
   3.itte beachten Sie beim Einbau/Anschluss Ihres Gerates,dass nicht jegdes Fahrzeug mit einem "ISO Anschluss" versehen ist. In thisem Fall empfehlen wir Ihnen den Einsatz eines KFZ spezifischen ISO Adapter.

Adapter erhalten Sie im Autozubehörhandel und/oder bei ihrer KFZ Werkstatt.

1. Bei der Belegung des "Dauer +" (Dauerstromanschluss) kann es je nach Fahrzeugtyp zu Abweichungen kommt. (Dies ist jeder für die Speicherung der Senderstationen notwendig.)

Um alle Funktionen zu gewährleisten ist der Einbau entsprechend dieser Anleitung zwingend erforderlich. Im Zweifel wenden Sie sich an eine autorisierte KFZ Werkstatt.

1. Der maximale Neigungswinkel beim Einbau Ihres Autoradios darf 20^ nicht überschreiben, da bei größeren Einbauwinkeln die Funktion Ihres Autoradios (CD-Player) nicht mehr gewährleistet ist.
2. Je nach Fahrzeugtyp konnen in Ausnahmefällen Störgeräische im Radio/CD Betrieb auftreten. Diese lassten sich mit einem zusätzlichen Entstörfilter entsprechend beseitigen. Ihr Gerät ist bereits seriennig mit einem Entstörfilter ausgerüstet. Trotzem kann es fahrzeugbedingt zu Beeinträchtigungenkommen.

Entstörfilter erhalten Sie im Autozubehörhandel und/oder bei ihrer KFZ Werkstatt.

1. Bitte beachten Sie beim Einbau Ihres Radios daraufuf, dass die Rückseite des Radios genugend Freiraum hat, damit eine ausreichende Kuhlung gewährleistet ist.
2. Beim Antennenanschluss gibt es zwei verschiedene Normen. Erstens den alten (50 Ohm) mit langem, Herausstehendem Rundkontakt fahrzeugseitig und einer Rundbuchse auf der Radioeite. Zweitens ISO-genomte Antennenstecker (150 Ohm). Adapter für beiden Formate bieten Zubehörhersteller und/oder ihrer KFZ Werkstatt an.

Bei VW/Audi unbedingt beachten: die aktive Antenne benötigt Spannung auf der Abschirmung des Antennen-Koaxialkabels, ohne die der Empfang unfzureichend ist. Ein Antennen-Adapter mit Phantomspeisung lost these Problem.

Bedienhinweise

1. Wenn die vordere Bedientafel während des Radio- oder CD-Betriebs abgenommen wird, wird das Gerät automatisch ausgeschaltet.
2. Fehlfunktion. Nach dem Wiedereinsetzen der vorderen Bedientafel erscheint in der LCD-Anzeige eine Fehlermeldung (ERROR). Drücken Sie mit Hilfe eines Drahtes o.a. die Taste RESET (28), um die Elektronik wieder zurückzustellen (RESETEN). Diese Taste finden Sie bei abgenommenem Bedienfeld in der rechten unteren Ecke.
3. Wenn das Fahrzeuginnere extrem hei ist, z.B. nach einer längeren Parkdauer in praller Sonne, den Player nicht einschalten, bis das Fahrzeug nach einer kurzen Fahrzeit im Inneren etwas abgekühlt ist.
4. Um das abnehmbare Bedienteil sichere aufzubewahren, stets die dafür vorgesehene Schutzhülle verwenden.

D

1. Die Wiedergabe anwenderseitig erstellter CD kann durch die Vielzahl der verfügbaren Software und CD-Medien nicht garantiert werden.

Bedienung

1. REL-Taste

Drücken Sie die REL-Taste zum Herausnehmen des vorderen Bedienfeldes.

2. VOL-Multifunktionsknopf (Lautstärke)

Im normalen Spielbetrieb dient der Multifunktionskopf zur Einstellung der Lautstärke. In Verbindung mit der zuvor gedrückten SEL-Taste konnen Änderungen in Menüs z.B. dem Klangmodus vorgenommen werden.

3. SEL-Taste (Auswahl)

a) Drücken Sie die SEL-Taste kurz, um in das Auswahlen des Klangmodus zu gelangen. Im Display entscheid „VOL“ zur Einstellung der Lautstärke. Durch wiederholtes Drücken der SEL-Taste können Sie nun die einzelnen Menüpunkte wie VOL (Lautstärke), BAS (Basse), TRE (Höhen), BAL L- - R (Balance) und FAD F - - R (Überblendregelung) anwahlen. Sie änder die Einstellungen der einzelnen Menüpunkte durch Drehen des Multifunktionsknapfes VOL (2).

Hinweis: Sind unter DSP Equalizereinstellungen wie z.B. POP, ROCK gewählt, können BASS und TREBLE nicht eingestellt werden.

b) Drücken Sie die SEL-Taste lang, um in die folgenden Auswahlmenus zu gelangen:

TA SEEK / TA ALARM
PI MUTE / PI SOUND
RETUNE L/RETUNE S
- MASK DPI / MASK ALL
BEEP 2ND/BEEP ALL/BEEP OFF
SEEK1/SEEK2
DSP OFF / FLAT / POP M / CLASSICS / ROCK
- LOUD ON / OFF
STEREO/MONO
LOCAL/DX
VOL LAST/ADJ
- ESP6 / ESP25

Im Display erscheint,TA SEEK".

Durch wiederholtesücken der SEL-Taste können Sie nun die einzelnen Menupunkte anwahlen. Sieändern die Einstellungen der einzelnen Menupunkte durch Drehen des Multifunktskopfes VOL.

TA SEEK-M Menu (Verkehrsfunk-Sendersuche)

Wahlen Sie TA SEEK, wenn bei der Wahl der TA- Funktion automatisch ein Verkehrsfunksender gesucht werden soll.

Wahlen Sie TA ALARM, erhalten Sie eine Warnmeldung im Display, sobald Sie unter der TA Funktion einen Sender eingestellt haben, der keine Verkehrstunkinformationen übermittelt.

D

PI MUTE/PI SOUND (nur für Radiobetrieb)

Sollten Sie sich in einem Gebiet bewegen indem sich zwei Programm Identifikationen (PI) überschneiden, können Sie für die Wiedergabe die Option PI SOUND und PI MUTE wahren. Ein wechselseitiges Umschalten der Programm Identification soll vermieden werden.

PI SOUND: Sollte Dennoch eine Umschaltungstattfinden, wird der Klang eines anderen Senders nur für weniger als eine Sekunde eingeblendet.

PI MUTE: Der Klang eines anderen Senders wird unterrück.

RETUNE L/RETUNE S (nur für Radiobetrieb)

Wird für eine ausgewählte Zeit keine TA Information (Verkehrsfunkinformation) empfangen, sucht das Radio automatisch den nachsten Sender mit einer identischen PI Kennung (Programm Identification).

RETUNE L = 90 Sekunden. RETUNE S = 60 Sekunden.

• MASK DPI/ALL

Verbergen von Alternativfrequenzen (AF) während der Sueche nach einer ProgrammKennung (PI).

MASK DPI: Sucht das Gerät nach der ProgrammKennung (PI) eines Senders bleiben die Alternativfrequenzen mit anderer ProgrammKennung im Verborgen.

MASK ALL: Bei der Sueche nach einer ProgrammKennung (PI) bleiben Alternativfrequenzen mit anderer Programmkennung und Sender mit starkem Signalpegel ohne RDS Signal im Verborgenen.

BEEP 2ND/BEEP ALL/BEEP OFF (Bestätigungston)

Den Bestätigungston beim Tastendruck konnen Sie in 3 Arten wahlen.

BEEP 2ND: Der Bestätigungston erfolgt beim Groduckt halten einer Taste.

BEEP ALL: Der Bestätigungston erfolgt bei jedem Tastendruck.

BEEP OFF: Der Bestätigungston ist abgeschaltet.

• SEEK 1, SEEK 2 (Nur im Radiobetrieb wahlbar)

Suchfunktion mit den I- / -Tasten im Radiobetrieb

SEEK 1: Halten Sie die I- / - Tasten gedrückt und das Radio wird bei der nachsten erreichbaren Sendestation stoppen.

SEEK 2: Solange Sie die I-1/Tasten gedrückt halten wird der Suchlauf im Frequenzband weiter geführt.

D

DSP (Equalizer)

Im DSP konnen Sie die Equalizereinstellungen FLAT, POP M, CLASSICS, und ROCK, wahren. Wahlen Sie DSP OFF um eigene Einstellungen vorzunehen. Siehe auch Pkt. 3a.

• LOUD ON/LOUD OFF

Ein- und Ausschalten der LOUDNESS-Funktion.

Im niedrigen Lautstärkebereich wird mit der Funktion LOUDNESS (LOUD) das Klangbild erweitert. Höhen und Bässe werden angehoben.

STEREO/MONO Umschaltung (Nur im Radiobetrieb wahlbar)

• LOCAL/DX (EON) (Nur im Radiobetrieb wahlbar)

Ihr Radio kann RDS EON Daten empfangen. Unter EON verstehen mandie Übermittlung von zusätzlichen Senderinformationen innerhalb einer Senderkette z. b. des WDR. Im Falle einer Verkehrsdurchsage (TA) wird innerhalb einer Senderkette von einem Nicht-Verkehrsfunksender auf den entsprechenden Verkehrsfunksender der Senderkette umgeschaltet.

Der Empfang dieser Sendedaten wird durch das EON Zeichen im Display angezeigt.

Sie können zwischen dem EONTA LOCAL bzw. EONTA DISTANCE-Modus für den lokalen oder den Fernverkehrsfunkempfang wahren.

Der Zweck dieser Funktion besteht darin, ein unerwänsches Umschalten auf eine EON-TA-Verkehrsansage zu unterträcken. Liegt ein EON Sender sehr welt enterfen, so konnen z. T. trotzdem EON TA-Information von dieser Station empfangen werden. Das Radio schaltete zu dieser EON-Verbindungsstation um und versucht die VerkehrsinFORMATIONen zu empfangen.

Der Signalpegel ist aber zu schwach und der Empfang ist schlecht, da diese EON-Verbindungsstation zuweit außerhalb lag.

Deshalb schaltet das Radio dann auf den zuvor eingestellten Sender zurück.

Bei der oben beschriebenen Betriebsart hört der Anwender für eine kurze Zeitspanne ein falsches Programm oder überhaupt nichts.

EONTA LOCAL: Durch diese Funktion wird ein Umschalten zu einer EON-Verbindung mit zu schwachem Signalpegel vermieden.

Das Radio schaltet nicht auf diesen Sender um und der Hörer nimmt kaum Störungen wahr.

EON TA-

DISTANCE-Modus: In diesen Modus versucht die EON TA Schaltung die EON TA Informationen von einem erreichenben Sender zu erhalten und so die Empfangsqualität zu verbessern.

VOL LAST/VOL ADJ

VOL LAST: Das Radio schaltet sich mit der zuletzt tatsächlich eingestellt den Lautstärke ein.

VOL ADJ: Drücken Sie erneut die Taste SEL, A - - VOL entscheid im Display. Mit dem VOL-Multifunktionsknopf können Sie die gewünschte Einschaltlautsstärke ausgehalten.

D

4. 一 Ein-/Ausschaltknopf

Zum Einsatz des Gerätes diese Taste drücken. WELCOME ertscheint im Display. Zum Ausschalten des Gerätes diese Taste gedrückt halten. GOOD BYE ertscheint im Display.

5. LCD-Display (Flüssigkristallanzeige)

6. BND-Taste

Drücken Sie kurz die BND-Taste, um zwischen den 3 FM- (UKW) Ebenen und den 2 MW (Mittelwelle) umzuschalten. Die Bezeichnung der entsprichenden Ebene FM1, FM2, FM3, MW1, MW2 wird in der LCD-Anzeige angezeigt. Im CD-, SD/MMC-, USB-Betrieb wird FOLDER (Ordner), TITEL, ARTIST (Interpret) und ALBUM angezeigt (nur wenn das Medium ID3-Tag Informationen enthalt).

7.8. I▲/▶I-Taston TUNE, SEEK, TRACK, SKIP UP/DOWN

a) Im Radiodomus: Drücken Sie kurz die I_▲ oder >I-Taste, um manuell einen gewündsten Radiosender einzustellen. Halten Sie die I_▲ oder >I-Taste gedrückt, um dieSuche nach einem Radiosender zu starten. Siehe auch die Funktion SEEK 1 / SEEK 2.
b) Im CD-, USB-, SD/MMC-Card Modus: Zum Vor- bzw. Rückwärtspringen die Taste 1▶ bzw.▶1 kurz drücken. Zum Spulen von Titeln die Pfeiltaste 1▶ bzw.▶1 gedrück halten.

9. MOD-Taste

Drücken Sie diese Taste zur Auswahl des CD-Player-, Radio-Modus usw.

10. MU-Taste (Stummschalten)

Drücken Sie die MU-Taste, um die Lautspecher für kurze Zeit stumm zu schalten. MUTE blinkt im Display. Drücken Sie diese Taste erneut, um diese Funktion wieder aufzuheiten. Diese Funktion kann durch betätigten der MOD-, BND-, SEL-Taste und des VOL Multifunktionsknopfes bereits aufgehoben werden.

11. A.P-Taste (Automatische Senderspeicherung)

Im Radio-Modus:

a) Speicherfunktion:

Drücken Sie die A.P.-Taste länger als eine Sekunde, um die automatische Senderspeicherung zu aktivieren. Das Gerat)sucht innerhalb des aktuellen Frequenzbandes z.B. FM 1 nach den grünsten Signalstarkepegel bis der Suchzyklus abgeschlossen wird. Die sechs stärksten Sender werden den entsprechenden Speicherplatzzen zugeordnet.

D

Die nun gespeicherten Sender werden jeweils ca. 5 sek. lang angspielt und danach wird der Sender des ersten Speicherplatzes eingestellt. Mocht den Sie noch weitere Sender im FM-Band suchen drücken Sie die BND-Taste um auf das FM2 bzw. FM3 Band zu wechseln. Drücken Sie die A.P-Taste erneut länger als eine Sekunde, um die weitere Suehe zu starten.

b) Anspielfung:

Nach kurzem Drücken der A.P-Taste spiel das Radio alle voreingestellt. Sender des Frenzbandes an.

Hinweis: Die Anspielfungtion endet automatisch wieder bei dem Speicherplatz von dem aus sie gestartet wurde.

A.P-Taste als Suchfunktionen im MP3 Betrieb

Sind beim Erstellen einer CD im MP3 entsprechende Daten angelegt worden, können diese über folgenden Funktionen gesucht werden:

a) Direkteingabe der Titelnummer bei CD's im MP3-Format:

1. Drücken Sie 1X die A.P-Taste. Im Display erscheint, MP3 T000. Die Hundersterstelle blinkt.

2. Durch Drehen des Multifunktionsknopfes VOL haben Sie nun die Moglichkeit an der Hunderterstelle eine Titelnummer von 0 bis 9 einzugegeben.

3. Drücken Sie kurz die SEL-Taste. Die Zehnerstelle blinkt. Verfahren Sie wie unter Pkt. 2 beschreiben.

4. Drücken Sie erneut kurz die SEL-Taste, um eine Einerstelle einzugeben.

5. Schlieben Sie die Eingabe der Titelnummer durch längeres Drucken (1 sek.) der SEL-Taste ab. Unmittelbar danach wird der gewählte Titel abgespielt.

b) Stichwortsuchfunktion bei CD's im MP3-Format:

1. Drücken Sie 2X die AP-Taste. Im Display entscheid „A - -". Wird ein Lied oder ein Ordner mit diesen Buchstaben befinden, wird der Titel rechts im Display angezeigt. (Wenn ID3-Tag Informationen auf der CD vorhanden sind).

2. Durch Drehen des VOL Multifunktionsknopfes können Sie nun einen Buchstaben von A bis Z oder eine Ziffer von 0 bis 9 eintragen.

2a. Innerhalb eines Anfangsbuchstaben konnen Sie aber auch mit den SKIP-Tasten 7/8 alle Titel die mit thisem Buchstaben anfangen durchsuchen (abhängig vom Medium).

1. Drücken Sie kurz die SEL-Taste. Das entsprechende Lied/Ordner wird angespielt.

c) Ordnerwahl bei CD's im MP3-Format:

1. Drücken Sie 3X die A.P.-Taste. Im Display erscheidt „ROOT“ für Hauptverzeichnis.

2. Sind Unterordner vorhanden, können Sie diese nun durch Drehen des Multifunktionsknopfes VOL anwahlen.

3. Bestätigen Sie den ausgewählten Ordner indem Sie die SEL-Taste drücken. Der erste Titel des gewährten Ordners wird abgeschweit.

3a. Mit den SKIP-Tasten 7/8 können Sie auch innerhalb eines Ordens einen Titel auswahlen. Bestätigten Sie die Auswahl indem Sie die SEL-Taste drücken.

D

Hinweis: Die Wiedergabe anwenderseitig erstellter CD kann durch die Vielzahl der verfügbaren Software und CD-Medien nicht garantiert werden.

Beim normalen Spielbetrieb vom CD's im MP3-Format kann mit den I-bzw.▶I-Tasten um jeweils einen Titel rauf oder runter gesprungen werden. Mit den Stationstanten 5 bzw. 6 kann um jeweils 10 Titel herunter bzw. Herauf gesprungen werden.

12.17. als Stationstaten (1-6) vorgewähler Sender und als 1▶II-, 2INT-, 3RPT-, 4RDM-Tasten im CD Betrieb

a) Radio-Betrieb

Durch kurzes Drücken wird über diese Tasten ein voreingestelter Radio-sender direkt angewählt. Werden diese Tasten länger als eine Sekunden gedrück, wird der aktuell eingestellte Sender unter der gewährten Stations-taste gespeichert.

b) CD-Betrieb

• Drücken Sie die 1▶II-Taste, um das Abspielen der CD zu unterbrenen (Pausenfung). Drücken Sie diese Taste erneut, um diese Funktion wieder aufzufühben.
• Drucken Sie die 2INT-Taste. Jeder Titel der CD wird jeweils 10 Sekunden lang angespielt. Drucken Sie diese Taste erneut, um dieSuche abzubrechen. Der aktuell angewählte Titel wird abgespielt.
• Drücken Sie die 3RPT-Taste. Der aktuelle gespiefte Titel wird wiederholt. Drücken Sie diese Taste erneut um diese Funktion wieder aufzuheiten.

• Drücken Sie die 4RDM-Taste. Die CD Titel werden in zufälliger Reihenfolge abgeschlossen. Drücken Sie diese Taste erneut um diese Funktion wieder aufzuehben.

• TA Traffic Announcement (Vorrangschaltung für Verkehrsfunk)

Die TA-Funktion wird durch kurzes Drücken der TA-Taste aktiviert und durch ein TA-Zeichen im Display angezeigt. Beim Radiobetrieb in einem FM Freuenzband beginn ist automatisch die Suche nach einem Verkehrs Funksender (TA SEEK).

Wenn ein FM-Sender empfangen wird, der periodisch die neuesten Verkehrs-funkinformationen ausstrahlt, leuchtet die TP-Anzeige im Display auf.

Bei eingeschalteter TA-Funktion unterbrenen die UKW/FM Verkehrsfunk- informationen automatisch den CD Betrieb (im Display erscheidt TRAFFIC). Der Lauststärkepegel wird auf den Mindestwert für die Übertragung von Verkehrs-nachrichten angehoben.

Nach Beendigung der Verkehrsfunkinformationen setzen das vorher eingestellte Programm wieder ein.

D

Unterbrechung der TA-Funktion:

Möchten Sie die aktuelle Verkehrsnachricht unterbrenchen, Drücken Sie kurz die TA-Taste. Der TA-Modus wird hierdurch nicht ausgeschaltet.

19. PTY-Taste Wahl des Programmtypes

Neben dem Sendername übermitteln eine FM-Sender auch Informationen über den Programmtyp ihres Programms. Diese Informationen konnen von Ihr Automotoradio angezeigt werden.

Solche Programmtypen können z.B. sein:

SPORT

NEWS

POP

CLASSICS

Mit der PTY-Funktion konnen Sie gezielt Sender eines bestimmen Programmtypa auswahlen. Drücken Sie die PTY-Taste 1X um in die PTY Musikgruppe zu gelangen. Im Display erscheidt das Zeichen „PTY".

Mit Hilfe der Stationstasten 1-6 konnen Sie nun wie folgt eine Auswahl treffen.

	1X drücken	2X drücken
Stationstaste 1	POP M	ROCK M
Stationstaste 2	EASY M	LIGHT M
Stationstaste 3	CLASSICS	OTHER M
Stationstaste 4	JAZZ	COUNTRY
Stationstaste 5	NATION M	OLDIES
Stationstaste 6	FOLK M

Drücken Sie die PTY-Taste 2X um in die PTY Sprachgruppe zu gelangen. Mit Hilfe der Stationstasten 1-6 konnen Sie nun wie folgt eine Auswahl treffen.

	1X drücken	2X drücken	3X drücken
Stationstaste 1	NEWS	AFFAIRS	INFO
Stationstaste 2	SPORT	EDUCATE	DRAMA
Stationstaste 3	CULTURE	SCIENCE	VARIED
Stationstaste 4	WEATHER	FINANCE	CHILDREN
Stationstaste 5	SOCIAL	RELIGION	PHONE IN
Stationstaste 6	TRAVEL	LEISURE	DOCUMENT

Drücken Sie die PTY-Taste 3X um in die Funktion wieder auszuschalten.

Wenn PTY angewählt wird, startet das Radiogerät dieuche nach entsprechenden PTY-Informationen und stoppt, wenn die gesuchte PTY-Information gegunden wurde. Wird der gesuchte Programtyp nicht gegunden erscheint im Display „PTY NONE". Wenn die gesuchte PTY-Information nicht mehr besteht, schaltet sich die PTY-Funktion automatisch auf normalen Modus um.

20. AF (Alternative Frenquenzen) REG-Funktion

a) AF ist eine Funktion die mit Hilfe des RDS (Radio Data System) arbeitert und nur bei FM Sendern genutz werden kann. Das Gerät sicht im Hintergrund die am besten zu empfangene Frequenz des eingestellen Senders.

Wenn die AF-Funktion angewählt wird, pruft das Radio laufend die Signalstärke der AF-Frequency. Das Prüfinterval für jeder AF-Frequency hängt von der Signalstärke des aktuellen Senders ab und variert von ein paar Minuten im Fall eines starken Senders bis zu ein paar Sekunden bei schwachen Sendern. Jedes Mal, wenn die neue AF-Frequency stärker ist, als die aktuelle eingestellte Station, schaltet das Gerät für kurze Zeit auf diese Freqenz um und es wird ein bis zwei Sekunden lang die Meldung „NEW FREQUENCY“ angezeigt. Da die Stummzeit beim Frequenzwechsel bzw. der Prüzeit sehr kurz ist, ist dies während des normalen Programms fast nicht hörbar. Die AF Funktion wird durch kurzesrücken der A.F.-Taste aktiviert und der Status der AF Funktion wird durch ein AF-Zeichen im Display angezeigt.

• Erscheint das AF Zeichen im Display ist die AF-Funktion eingeschaltet und es werden RDS-Sendedaten empfangen.
• Blinkt das AF Zeichen im Display, ist die AF-Funktionzar angewählt, es kann jedem gerade kein RDS-Sendesignal empfangen werden.
• Betätigten Sie die A.F-Taste erneut, um diese Funktion wieder auszuschalten. Das AF Zeichen im Display erlischt.

b) REG-Funktion

Einige Sender teilen zu bestimmten Zeiten ihr Programm in Regionalprogramme mit entsprechlichem Inhalt auf.

REG ON: Durch langes Drücken der A.F.-Taste wird der regionale Modus eingeschaltet. Im Display erscheidt weniger Sekunden lang die Meldung "REG ON".

Hinweis: Die Anzeigekapazität des Displays ist begrenzt. Es ist möglich, dass im doppelten Anzeigemodus einzelnne Segmente des Displays geleutsch sind.

Mit der Funktion REG ON wird verhindert, dass das Radio zu Alternativfrequenzen wechselt, die einen anderen regionalen Programminhalt haben.

REG OFF: Durch erneutes langes Drücken der A.F.-Taste wird der regionale Modus ausgeschelt. Im Display erscheint weniger Sekunden lang die Meldung „REG OFF".

Die Programmkennung (PI) des Regionalsendeprogramms wird bei der Sueche nach einer Alternativfrequenz (AF) oder einer Programmkennung (PI) ignorant.

21. CD-Schlitz

22.▲Ausburftaste

Zum Auswerfen der CD diese Taste drucken.

23. SCN-Taste (Anspielfungtion)

Nach drucken dieser Tasteucht das Radio das gewählte Frequenzband ab. Bei jeder gefunden Sender blinkt die aktuelle Freqenz für ca. 5 Sekunden. Drucken Sie die Taste erneut um die Suche beim gewünschten Sender anzuhalten.

Hinweis: Sie müssen dieSuche anhalten,das Radio stoppt nicht von selbst!

D

24. CLK-Taste (Uhrzeit)

a) Radio Betrieb:

• Wenn RDS Daten empfangen werden drücken Sie mehrmals kurz diese Taste um folgenden angezeigt zu entwickeln:

$$ P S \quad N a m e \rightarrow U h r z e i t \rightarrow F r e q u e n z \rightarrow P T Y $$

• Werden keine RDS Daten empfangen wird folgenden angezeigt:

$$ \text {F r e q u e n z} \rightarrow \text {U h r z e i t} \rightarrow \text {P T Y} $$

b) CD-/USB-/MMC-/SD-Betrieb

• Wenn Sie diese Taste mehrmals kurz drücken bestehtemmen sie folgenden angezeigt:

Uhrzeit Sender der im Hintergrund eingestellt ist Frequenz PTY

Die Anzeige bleibt fur ca. 5 Sekunden sightbar, anschlieBend goht das Gerat zur ursprünglichen Anzeige zurück.

25. USB-Anschluss

Wollen Sie Daten von einem USB-Stick abspielen, stecken Sie diesen in die davon vorgesehene Öffnung. Schieben Sie davon die Abdeckung rechts darüber dem Display nach Außen und stecken dann ihren USB-Stick in die davon vorgesehene Öffnung. Im Display erscheidt die Anzeige FLASH. Zum Abspielen des Sticks wahren Sie mit Hilfe der MOD-Taste den USB-Stick an. Die Daten werden automatisch abgespiel.

Hinweis: Um bestimmte Tracks zuuchen/auszuwahlen, verfahren Sie wie unter Punkt 11 (A.P.-Taste als Suchfunktion im MP3 Modus) und Punkt 12-17 b) besichern.

26. SD/MMC-Card Schlitz

Wollen Sie Daten auf einer SD/MMC-Card abspielen, stecken Sie diese in die darauf vorgesehene Öffnung. Schieben Sie dazu die Abdeckung rechts darüber dem Display nach Außen. Drücken Sie die SD/MMC-Card in die vorgesehene Öffnung, bis sie mit einem „Klick“ einrastet. Im Display erscheidt die Anzeige FLASH.

Hinweis: Sollte die SD/MMC-Card nicht abgespielt werden, überprüfen Sie ob sie richtig herum eingesteckt ist.

Drucken Sie erneut auf die SD/MMC-Card um diese wieder zu entnehmen. Über die MOD-Taste wahren Sie die SD/MMC-Card an. Die Daten werden automatisch abgespielt.

Hinweis: Um bestimmte Tracks zuuchen/auszuwahlen, verfahren Sie wie unter Punkt 11 (A.P.-Taste als Suchfunktion im MP3 Modus) und Punkt 12-17 b) besichern.

27. Blinkende LED-Anzeige (ohne Abbildung)

Beim Abnehmer der vorderen Bedientafel blinkt diese Anzeige.

1. RESET-Knopf (ohne Abbildung)
   These Taste finden Sie bei abgenommenem Bedienfeld in der rechten unter Ecke. Durch Spannungsschwankungen im Bordnetz Ihres Fahrzeugs kann es vorkommen das sich der Steuerprozessor Ihres Radios „aufgehangen“ hat. Hierbei handelt es sich nicht um einen Gerätefehler! Durch Betätigungen dieser Taste, mit einem spitzen Gegenstand, wird dieser neu gestartet (zurückgesetzt).

Technische Daten

Allgemeines

Netzspannung DC 13,8 V

Stromverbrauch 10 A Max.

Leistung 4x25W

FM-Bereich

Frequenzbereich 87,5 MHz bis 108,0 MHz

Nutzbare Empfindlichkeit. 3 V.

I.F. Freqenz 10,7 MHz

AM-Bereich

Frequenzbereich .522 kHz bis 1620 kHz

Nutzbare Empfindlichkeit 40 dB

I.F. Freqenz 450 kHz

(Line-Out)

Ausgang max. 1200mV

CD-Player

System... MP3 Audio - System

Verwendbare CDs CD/CD-R/CD-RW/MP3 Disks

Abspielbare Bit-Raten 32-320kBit/s

Anzahl der Quantizierungsbits. 1 bit.

Signalformat . Musterfrequenz 44,1 KHz

Frequenzcharakteristika 20-100Hz≤5dB

10-20KHz≤5dB

Signal-Rausch-Verhältnis 50 dB (1KHz)

Anzahl der Kanäle 2 Stereo-Kanäle

Gehäuseabmessungen 178 B x 50 H x 165 T

D

Störungsbehebung

Bevor Sie die Checkliste durchgehen,itte zunachst den Anschluss fertig stellen. Wenn nach erfolgtem Durchprüfen der Checkliste immer noch Fragen offen sind, wenden Sie sichitten an ihre nachstgelegene Kundendienstelle.

Fehlersymptom	Grund	Lösung
CDs werden nur bis zur Häfte in den CD Schacht eingezogen.	Die Schrauben der Transport-sicherung sind nicht entwickelten worden.	Entfermen Sie die Schrauben der Transportsicherung.
ERROR 2 wird im Display angezeigt.	Die CD ist falsch herum eingelegt.	Legen Sie die CD richtig herum ein.
CD lassst sich über die MOD Taste nicht anwahlen.	Es ist keine CD eingelegt.	Legen Sie eine CD ein.
Nach Einlagen in das Gerät lauft die CD oder Kassette nicht.	Der Lautstärkeregler ist zu leise eingestellt.	Den Lautstärkeregler higher einstehen.
	Die Anschlüsse sind nicht korrekt ausgeführct.	Den +12V- sowie den Masse-anschluss überprüfen.
CD setzen aus.	Die Straβenoberfläche ist rau.	Zum Abspielen der CD warten, bis die Straße glatter wird.
	Das Gerät ist nicht fest eingebaut.	Das Gerät fest einbauern. Sicherstellten, dass die wichtere Befestigung verwendet wird, wenn das Fahrzeug keine geeig- nete Aufnahme für den hinteren Geräteil bietet.
	Die CD ist defekt.	Eine andere CD ausprobenen. Wenn diese korrekt lauft, ist die erstc CD wahrseinlich beschädigt.
	Die CD ist verschmutzt.	Die CD reinigen.
	Ggf. ist das Gerät zu steil im Fahrzeug eingebaut.	Beachten Sie das ein max. Nei-gungswinkel von 20° Grad nicht übersritten werden sollen!
Keine Funktion.	Die Zündung ist ausgeschaltet.	Den Zündschlüssel auf „ON“ oder „ACC“ drehen.
	Eine oder mehrere Sicherungen sind durchgebranct.	Die Sicherung durch eine andere 10A /0,5A/1A-Sicherung ersetzen.
Gerät{lassst sich nicht über die Zündung „Ein“ bzw. „Aus“ Schalten.	Fehlanschluss (jeder KFZ Hersteller belegt den ISO Anschluss im Fahrzeug anders).	Bitte setzen Sie sich mit Ihrer KFZ Werkstatt oder einem Autospezialisten in Verbindung, wegen KFZ spezifische Anschlussadapter.
Das Gerät Funktioniert nicht richtig (EJECT, LOAD, PLAY).	Der Mikrocomputer wurde durch elektro- magnetische Felder gestört.	Die CD oder Kassette hersaus- gehen und wieder einlegen.
		Das Gerät aus- und dann wieder einschalten.
Das Gerätlässt sich nicht bedieren „hängt fest".	Der Steuerprozess der Ge- rãtes konnte durch „Über- oder Unterspannung" des Bordnetzes blockiert sein.	Betätigten Sie die RESET-Taste. (Meistens hinter dem abnehmba- ren Bedienteil.)
Kein Radioempfang.	Das Antennenkabel ist nicht angeschlossen.	Das Antennenkabel fest in die Antennenbuchse des Gerãtes stecken.
Schlechter Radioempfang.	Ggf. hat Ihr Fahrzeug eine spezielle Antenne (Phantom gespeiste Antenne.)	Bitte setzen Sie sich mit ihrer KFZ Werkstatt oder einem Autospezialisten in Verbindung. (Für „Fremdfabricate" gibt es spezifische Einspeisweichen bzw. Spanningsadapter.)
Im automatischen Suchmodus stoppt das Radio bei keiner Sendestation.	Die Sendesignale sind zu schwach.	Manuell eine Sendestation einstellen.
SD/MMC-Card wird nicht abge-spielzbzw. kann nicht angewählt werden.	Die SD/MMC-Card ist falsch herum eingesteckt.	Steenke Sie SD/MMC-Card richtig herum ein. (Im Display erscheint dann die Anzeige FLASH.)
	Die SD/MMC-Card ist nicht richtig eingesteckt.	Achten Sie darauf das die SD/MMC-Card mit einem „Klick" einrastet. (Im Display erscheint dann die Anzeige FLASH.)
	Es befindet sich keine SD/MMC- Card im Gerät.	Steenke Sie eine SD/MMC-Card ein.

D

D

Handhabung einer CD

Reinigen der CD

Vor dem Abspielen, die CD mit einem sauberen, staubfrei Reinigungstuch abwischen. Die CD in Pfeilrichtung abziehen.

Hinweis: Keine Lösungsmittel wie Benzin oder Verdünner verwenden. Die allgemein erhältlichen Reinigungsmittel oder Anti-Statiksprays beschädigden das Gerät.

Einlagen der CD

Wenn die CD mit dem Aufdruck nach unter einge- legt wird, kann das Gerät beschädigt werden.

CD immermit demLabelnachoben einlegen.

Hinweis: Wenn sich bereits eine CD im CD-Schlitz befindet, nicht versuchen, eine weitere CD einzulegen. Dies kann zu Schäden am Gerät führen.

Anfassen der CD

Die CD stets am Rand anfassen. Um die CD sauber zu halten, nicht an der Oberfläche anfassen.

• Keine Aufkleber oder Klebeband auf die CD kleben.
  Die CD nicht direkter Sonneneinstrahlung oder Wärmequellen wie Heizungsrohren aussetzen und sie auch nicht im Auto halten, wenn这点es in praller Sonne geparkt wird, da dies zu einem betrachtlichen Temperaturanstieg führt.

• Überprüfen Sie alle CDs auf Risse, Kratzer und Verwellungen, bevor Sie sie abspielen. CDs mit derartigen Beschäftigungen können unter Umständen nicht richtig abgespielt werden. Sie sollen these CDs nicht verwenden.

• Verwenden Sie nur handelsübliche kreisrunde CDs mit 12 cm Durchmesser! CDs mit 8 cm Durchmesser oder CDs, die Konturen, z.B. eines Schmetterlings oder Herzens haben, sind zur Wiedergabe nicht geeignet. Es besteht Zerstörungsgefahr der CD und des Laufwerks. Für Beschädigungen durch ungebene CDs können wir keine Haftung übernehmen.

Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft, wie z.B. elektr magnetische Verträglichkeit und Niederspannungsdirektive und wurde nach den neuesten sicherheitstechnischen Vorschriften gebaut.

Technische Änderungen vorbehalten!

Garantiebedingungen

1. Gegenüber Verbrauchern gewährren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewährren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich halten.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und diesen Garantiescheins an uns.

Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

1. Mängel mussen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
2. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäß Behandlung oder normaler Abnutzung des Gerats berufen. Garantieansprüche sind ferner ausgeschlossen füricht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff.

Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

1. Durch Garantieleistungen wird die Garantiezeit nicht verlangert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklarung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 03 2008

D

Garantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, uns ihren Garantieanspruch mitzuteilen.

Diechnellste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Serviceportal. www.sli24.de

Sie können sich dfort direkt anmelden und erhalten alle Informationen zur weiteren Vorgehensweise ihrer Reklamation.

Über einen persönlichen Zugangscode, der Ihnen direkt nach ihrer Anmeldung per E-Mail übermittelt wird, können Sie den Bearbeitungsablauf ihrer Reklamation auf unserem Serviceportal online verfolgen.

Alternative können Sie uns den Servicefall per E-Mail

[e-mail]

oder per Fax

02152-20061597

mitteilen.

Bitte teilen Sie uns ihren Name, Vornamen, StraBe, Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im weiteren benotigen wir die Typenbezeichnung des reklamierten Gerätes, eine kurze Fehlerbeschreibung, das Kaufdatum und den Handler, bei dem Sie das Neugerät erworben haben.

Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen fertig ausgefüllten Versandaufkleiber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nachsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

Bitte fugen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.

Ohne den Garantienachweis (Kaufbeleg) kann ihre Reklamation nicht kostenfrei bearerbeitet werden.

Bitte nehmen Sie in keinem Fall eine unfreierte Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.

Haben Sie Fragen zur Bedienung, zur Inbetriebnahme oder zum Anschluss? Gern hilft Ohnen unser Serviceteam weiter.

Sie erreichen uns Mo.- Do. 8:30 - 17:00 Uhr und

Fr. 8:30 - 14:00 Uhr unter folgender Rufnummer:

02152-2006666

22

Clatronic International GmbH
Industriering Ost 40

Bedeutung des Symbols „Mullonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstell- len und geben Dort ihre Elektrogeräte ab die Sie nicht mehr benutzen werden.

Sie herself damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altergäten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen.

Stichwortverzeichnis - Index

A

A.P. Taste 11

AF (siehe auch MASK) 14

Anschluss 6

Anspielfung (siehe SCN). 15

Ausschalten 11

Auswurfaste. 15

B

Bedienhinweise 7

Bedienung 8

BEEP (Bestätigungton) 9

BND Taste 11

C

CD auswerfen. 15

CD Handhabung. 20

CLK Taste 16

D

DSP (Equalizeinstellung) 10

E

Einschalten 11

Einschaltlautstärke 10

EON Equalizereinstellungen (siehe DSP) 11

G

Garantiebedingungen 21

H

Handhabung einer CD. 20

1

Installation 5

Lautstärke beim Einsatzen 10

LOUD (Loudness) 10

M

MASK (siehe auch AF) 9

MMC Card. 16

MOD Taste. 11

Mono Umschaltung. 10

Montage (Sicherheitschinweise) 4

MU Taste (Stummschalten) 11

P

PI (Programm Information) 9

PTY Taste. 14

Play/Pause(1▶II) 13

R

RE TUNE. 9

RANDOM (4RTM) (Zufallswiedergabe) 13

REG (Regional) 14

REL Taste 8

REPEAT (3RPT) (Wiederholen) 13

RESET Knopf 17

S

SCN Taste 15

SD Card. 16

SEEK. 9

SEL Taste 8

Service 21

Sicherheitschinweise 4

Stereo Umschaltung 10

Störungsbehebung 18

Stummschalten (siehe MU Taste) 11

T

TA (Verkehrsfunk) 13

TA SEEK (Verkehrsfunk-Sendersuche) 8

Technische Daten. 17

U

Uhrzeit (siehe CLK) 16

USB Anschluss. 16

V

Verkehrsfunk (siehe TA) 13

Verkehrssicherheit 4

VOL Multifunktsknopf 8

W

Wichtige Zusatzinformationen zum Einbau 6

Wiederholen (3 RPT) 13

Z

Zufallswiedergabe (4RPM) 13

Technische gegevens 39

Tijd (zie CLK) 37

Toevalige weergave (4RPM) 34

U

Uitschakelen 32

Uitwerptoets. 37

USB-aansluiting. 37

V

Signification du symbole „Elimination“

REG (regionalnie) 135

REPEAT (3RPT) (powtóka) 133

S

SCN, przycisk 136

SD Card. 136

SEEK. 130

SEL, przycisk. 128
