Produkttyp	Autoradio mit DVD- & TFT-Monitor
Marke	Clatronic
Modell	AR 773 DVD TFT
Abmessungen (B x H x T)	178 mm x 50 mm x 165 mm
Gewicht	ca. 1,5 kg (geschätzt)
Versorgungsspannung	DC 13,8 V
Stromverbrauch	max. 10 A
Max. Ausgangsleistung	4 x 60 W PMPO
Display	4,3" (10,9 cm) TFT, 480 x 3 (RGB) x 272 Pixel
FM-Frequenzbereich	87,5 - 108,0 MHz
AM-Frequenzbereich	522 - 1620 kHz
Bluetooth-Version	V1.2 (Klasse II), Reichweite ~3 m
Unterstützte Discs	CD, CD-R, CD-RW, MP3, DVD, VCD (nur 12 cm)
Regionalcode	2 (Europa, Grönland, Südafrika, Ägypten, Naher Osten, Japan)
Signal-Rausch-Abstand (CD)	90 dB (JIS)
Audioausgang	2 CH & 4 CH (Line-Out), 1,0 V (P-P) 75 Ohm
Equalizer-Einstellungen	Presets: LUD, SWF, POP, DSP, CLK, usw.
Sicherheitsmerkmale	Handbremsensperre für DVD-Wiedergabe, Reset-Taste, Lüfter
Reinigung	Disc mit weichem Tuch von innen nach außen reinigen; Lösungsmittel vermeiden
Garantie	24 Monate ab Kaufdatum

Häufig gestellte Fragen - AR 773 DVD TFT CLATRONIC

Wie verbinde ich mein Telefon über Bluetooth?

Aktivieren Sie Bluetooth im SEL-Menü (BLUETOOTH ON). Halten Sie die Taste PAIR/ gedrückt, bis BLUETOOTH PAIRING erscheint. Suchen Sie auf Ihrem Telefon nach Geräten und wählen Sie 'BC-HF-V01'. Geben Sie das Passwort '8888' ein. Bei erfolgreicher Kopplung wird der Telefonname auf dem Display angezeigt.

Was soll ich tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob die Zündung auf ON oder ACC steht. Kontrollieren Sie die Hauptsicherung (5A/0,5A) in der Nähe des Pluspols der Batterie. Wenn die Sicherungen intakt sind, prüfen Sie den ISO-Anschluss; falsche Verkabelung erfordert möglicherweise einen Adapter. Drücken Sie die RESET-Taste, wenn der Prozessor hängt.

Warum erscheint 'NO DISC'?

Die Disc könnte falsch herum eingelegt sein. Legen Sie die Disc mit dem Etikett nach oben ein. Stellen Sie außerdem sicher, dass die Disc sauber und unbeschädigt ist. Wenn Sie USB verwenden, entfernen Sie es, um den CD-Modus zu aktivieren. Entfernen Sie Transportschrauben, falls diese noch vorhanden sind.

Wie stelle ich die Uhrzeit ein?

Halten Sie die CLK-Taste auf der Fernbedienung etwa 3 Sekunden lang gedrückt. Die Stunden blinken; stellen Sie sie mit dem VOL-Knopf ein. Drücken Sie erneut CLK, um die Minuten einzustellen, dann drücken Sie CLK, um zu speichern. Wenn RDS-Daten empfangen werden, wird die Uhrzeit automatisch eingestellt.

Kann ich DVDs während der Fahrt abspielen?

Nein, aus Sicherheitsgründen wird das DVD-Bild nur angezeigt, wenn die Handbremse angezogen ist (PARKING BRAKE-Meldung, falls nicht). Der Fahrer darf den Bildschirm während der Fahrt nicht betrachten. Halten Sie an einem sicheren Ort an und ziehen Sie die Handbremse.

Wie setze ich das Gerät zurück?

Verwenden Sie einen spitzen Gegenstand (z.B. eine Büroklammer), um die RESET-Taste auf der Vorderseite zu drücken. Dadurch wird die Elektronik in den ursprünglichen Zustand zurückversetzt, wenn der Prozessor durch Spannungsschwankungen blockiert ist.

Welche Disc-Typen werden unterstützt?

Nur Standard-12-cm-Discs: CD, CD-R, CD-RW, MP3, DVD und VCD. Verwenden Sie keine 8-cm-Discs oder geformte Discs (z.B. herzförmig), da diese das Laufwerk beschädigen können. Der Regionalcode muss 2 sein.

Wie reinige ich die CD?

Wischen Sie die Disc von innen nach außen mit einem weichen, fusselfreien Tuch. Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner und keine handelsüblichen Reinigungssprays, da diese die Disc beschädigen können. Halten Sie die Disc immer an den Rändern.

Warum gibt es während eines Bluetooth-Anrufs keinen Ton?

Stellen Sie sicher, dass die Lautstärke nicht zu niedrig ist und das Telefon korrekt gekoppelt ist. Überprüfen Sie, ob Bluetooth im SEL-Menü aktiviert ist. Das Mikrofon ist eingebaut; sprechen Sie in Richtung der Vorderseite des Geräts. Vermeiden Sie übermäßig hohe Lautstärke, um Rückkopplungen zu vermeiden.

Was macht die 'AF'-Funktion?

Alternative Frequencies (AF) sucht automatisch nach der besten Empfangsfrequenz für den aktuellen FM-Sender. Wenn aktiviert (TA/AF-Taste oder SEL-Menü), schaltet das Radio auf eine stärkere Frequenz um, falls verfügbar. Das AF-Symbol zeigt den Status: Dauerlicht bei RDS-Empfang, Blinken bei keinem RDS-Signal.

BEDIENUNGSANLEITUNG AR 773 DVD TFT CLATRONIC

Bedienungsanleitung/Garantie Instruction Manual/Guarantee

CE

STEREO-AUTORADIO MIT DVD & TFT-MONITOR

Übersicht der Bedienelemente ...... Seite 3

Bedienungsanleitung ...... Seite 4

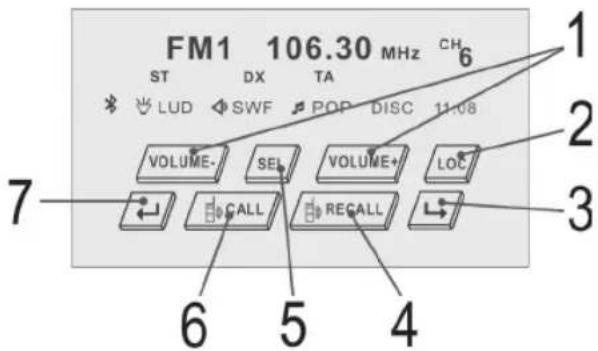

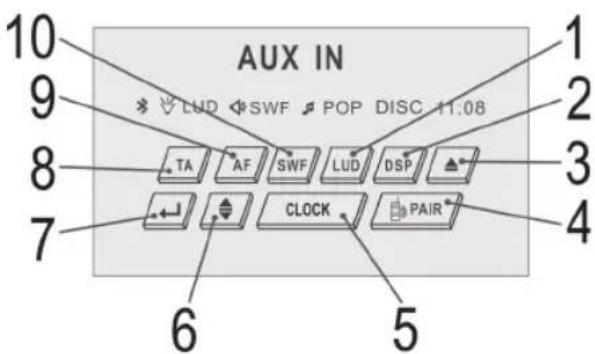

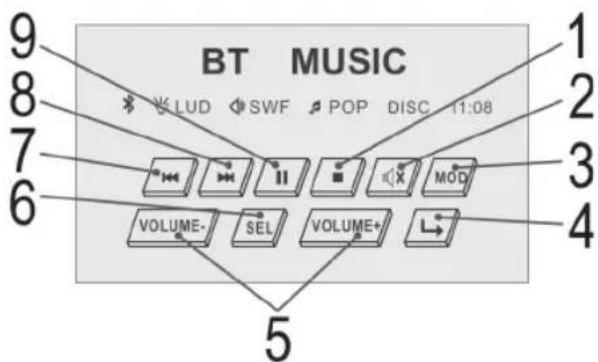

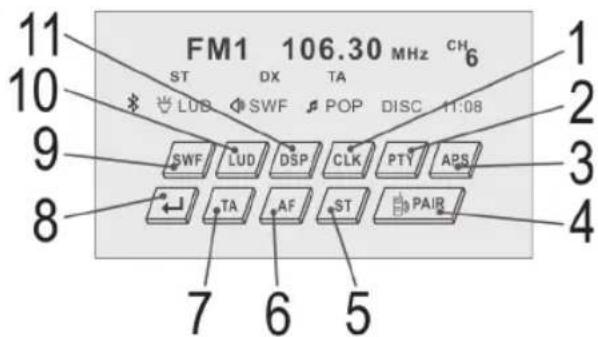

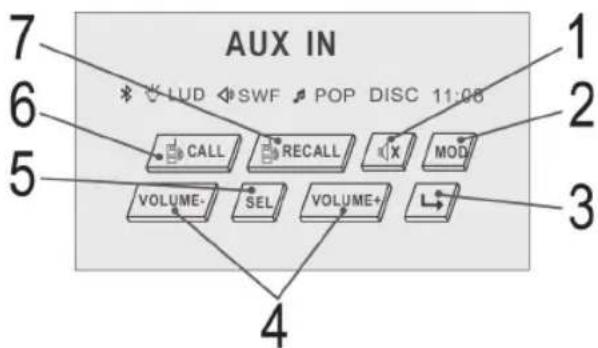

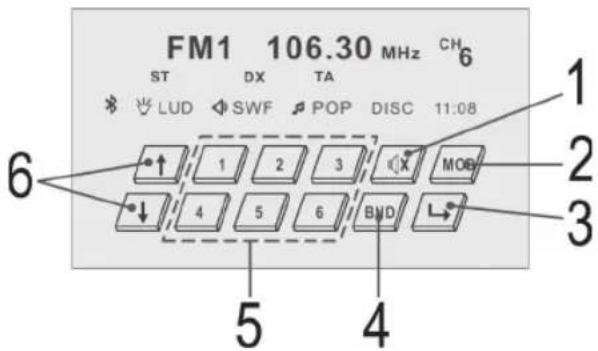

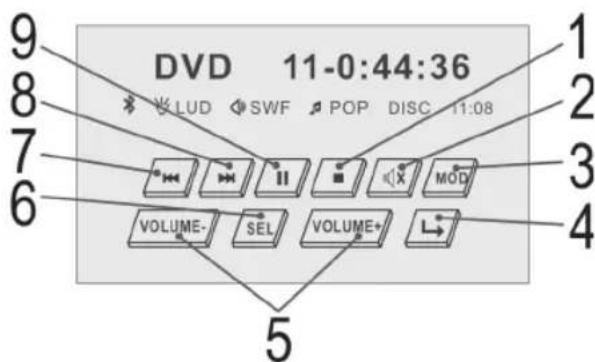

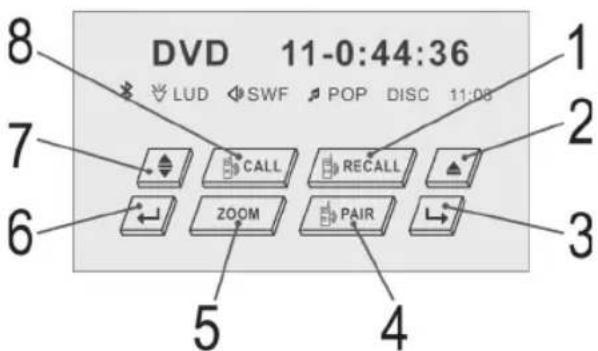

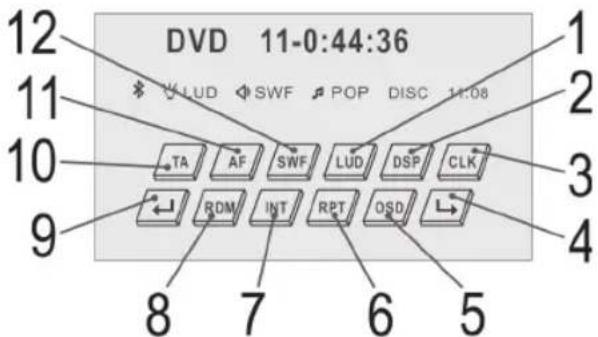

Verwendung des „Touch Screen“...... Seite 13

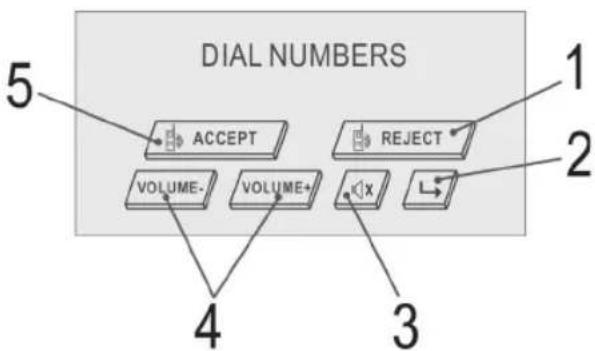

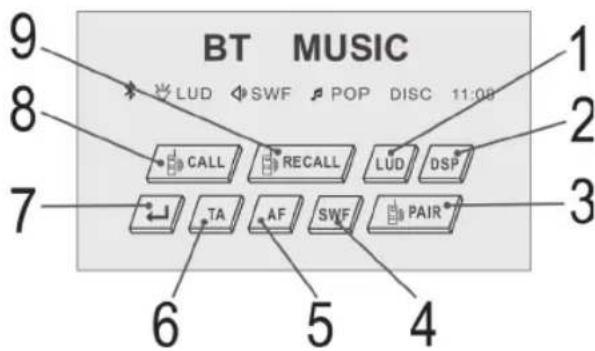

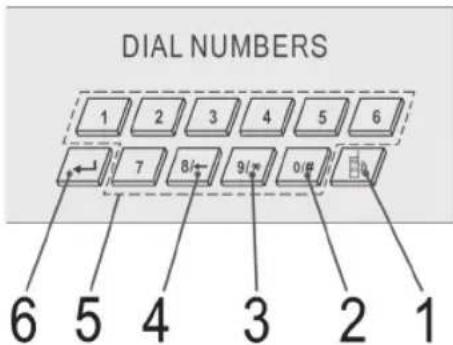

Telefonieren via Bluetooth ...... Seite 16

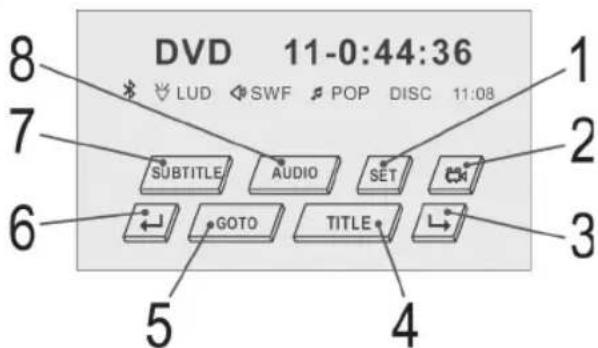

Über den DVD Player ...... Seite 17

Technische Daten ...... Seite 21

Störungsbehebung......Seite 22

Garantie Seite 23

Stichwortverzeichnis – Index...... Seite 24

Menü-Übersicht......Seite 25

ENGLISH

Contents

Übersicht der Bedienelemente

Abbildung 1: Fernbedienung; Figure 1: Remote Control

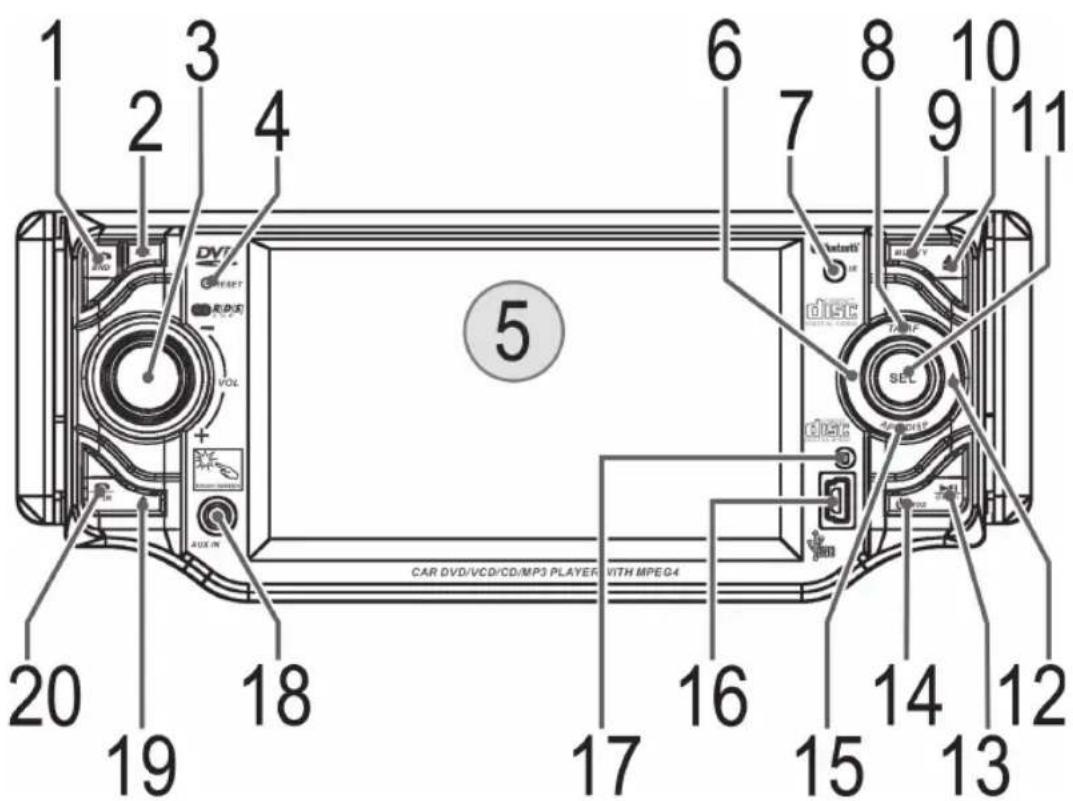

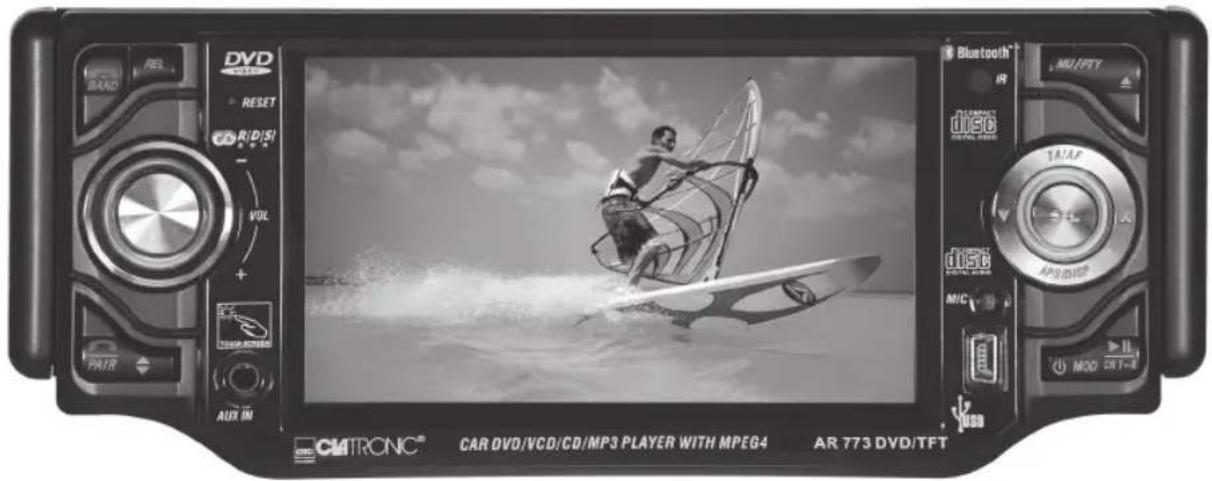

Abbildung 2: Bedienfeld; Figure 2: Control Panel

3

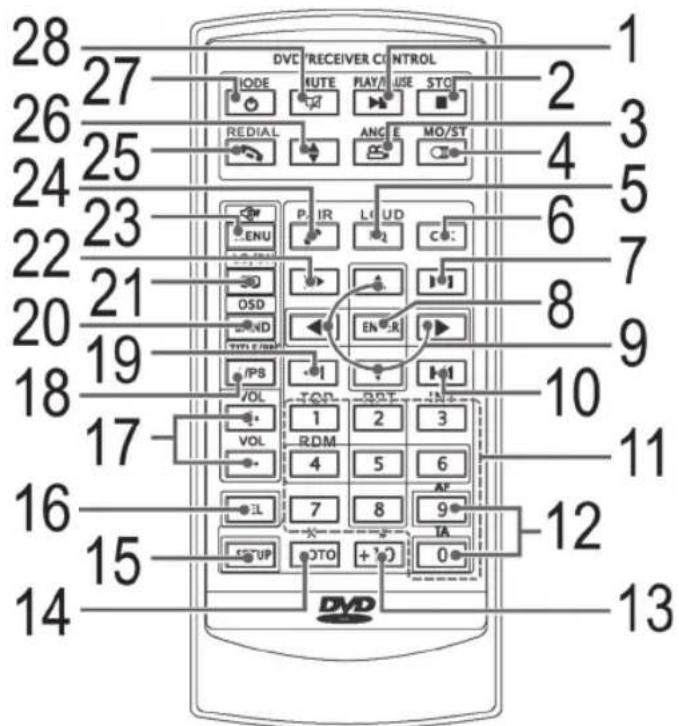

Abbildung 1: Fernbedienung

1 ▶ II PLAY/PAUSE:

a) Radio Modus: PTY Wahl des Programmtyps.

b) CD/MP3/DVD Modus: Die Wiedergabe starten, Bild/Track anhalten.

2 ■ STOP: Wiedergabe stoppen.

3 ANGLE: Bildwinkel auswählen.

4 MO/ST/

a) Radio Modus: Stereo/Mono Umschaltung. b) CD/DVD Modus: Audio-Einstellungen verändern (abhängig von der DVD).

5 EQ/LOUD:

Radio Modus:

- Kurz drücken: Equalizereinstellungen wählen. - Lang drücken: Ein- und Ausschalten der LOUDNESS-Funktion.

6 CLK:

- Kurz drücken: Uhrzeit ein- bzw. ausblenden. - Lang drücken: Uhrzeit einstellen.

7 ▶▶▶I: Sprung zum nächsten Kapitel oder Lied.

8 ENTER: Die Eingabe bestätigen.

9 Richtungstasten:

a) Radio Modus: - Kurz drücken: Manueller Sendersuchlauf. - Lang drücken: Automatischer Sendersuchlauf.

b) MP3/DVD Modus: Navigation im Bildschirmmenü / Zur Anwahl der Ordner und Lieder einer MP3 CD.

10 ◀◀◀: Sprung zum vorherigen Kapitel oder Lied.

11 Zifferntasten:

a) Radio Modus: - Kurz drücken (0-6): Senderanwahl. - Lang drücken (0-6): Senderspeicherung. b) CD/MP3/DVD Modus: Direkte Anwahl der Kapitel oder Lied-Nummer. c) Bluetooth Modus: Zur Eingabe der Telefonnummer.

12 9/AF:

Lang drücken: Alternativ Frequenz ein- bzw. ausschalten

O/TA:

Lang drücken: Vorschaltung für Verkehrsfunk ein- bzw. ausschalten.

13 +10: Zur Anwahl der Kapitel/Tracks über 9. Erneuter Druck erhöht um jeweils 10.

14 GOTO: Passage der CD/DVD direkt ansteuern.

15 SETUP: Setup-Menü starten.

16 SEL:

Radio Modus:

• Kurz drücken: Auswahl des Klang-/ Bildmodus.
• Lang drücken: REG-, PI-, AF-Funktion Anwahl.

17 VOL +/-: Lautstärke erhöhen/vermindern.

18 A/PS:

Radio Modus: - Kurz drücken: Anspielfunktion der gespeicherten Radiosender. - Lang drücken: Automatische Senderspeicherung.

TITLE/PBC:

a) Titelmenü der DVD anzeigen (abhängig von der DVD).
b) Playback-Control bei VCD anzeigen.

19 ◀◀: Schnellrücklauf.

20 BAND/OSD:

a) Radio Modus: Umschalten der 3 FM- und 2 MW-Ebenen. b) CD/MP3/DVD Modus: Wechsel der Zeitanzeigen.

21 LO/DX/

a) Radio Modus: LOCAL/DX Funktion.
b) DVD Modus: Untertitel anzeigen/ausblenden (abhängig von der DVD).

22 ▶▶: Schnellvorlauf.

23 MENU/9W

- Kurz drücken: Hauptmenü der DVD/VCD anzeigen. - Lang drücken: Subwoofer ein- bzw. ausschalten.

24 PAIR/ :

Bluetooth Modus: - Kurz drücken: Verbindung wiederherstellen bzw. eingegebene Rufnummer anwählen. - Lang drücken: Geräte untereinander anmelden bzw. Bluetooth Gesprächsmenü aufrufen.

25 REDAIL/

Bluetooth Modus: kurz drücken: Gespräch ablehnen. ang drücken: Wahlwiederholung.

26 Betrachtungswinkel vom Bedienteil ändern.

27 ⏻/MODE:

- Kurz drücken: Auswahl des Betriebsmodus (CD/DVD, AUX IN, Radio usw.). ang drücken: Standby-Modus aktivieren.

28 📋 MUTE: Stummschalten.

Abbildung 2: Bedienfeld siehe Abschnitt Bedienung.

Sicherheitshinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Verwenden Sie das Gerät nur für den vorgesehenen Zweck.
• Das Gerät so einbauen, dass vorhandene Lüftungsöffnungen nicht verdeckt werden.
• Niemals das Gehäuse des Gerätes öffnen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Bei Beschädigung des Gerätes, das Gerät nicht mehr in Betrieb nehmen, sondern von einem Fachmann reparieren lassen.

Diese Symbole können sich ggfs. Auf dem Gerät befin den und sollen auf folgendes hinweisen:

Das Symbol mit Ausrufezeichen soll den Benutzer auf wichtige Bedienungs- oder Wartungs-Hinweise in den Begleitpapieren hinweisen.

Geräte mit diesem Symbol arbeiten mit einem „Klasse 1-Laser“ zur Abtastung der CD/DVD. Die eingebauten Sicherheitsschalter sollen verhindern, dass der Benutzer gefährlichem, für das menschliche Auge nicht sichtbarem Laserlicht ausgesetzt wird, wenn das CD-Fach geöffnet ist.

Diese Sicherheitsschalter sollten auf keinen Fall überbrückt oder manipuliert werden, sonst besteht die Gefahr, dass Sie sich dem Laser-Licht aussetzen.

Kinder und gebrechliche Personen

- Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungs- teile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

Achtung! Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS: Hebt Tipps und Informationen für Sie hervor.

Verkehrssicherheit

• Die Verkehrssicherheit ist oberstes Gebot. Benutzen Sie daher Ihre Autoradioanlage immer so, dass Sie stets der aktuellen Verkehrssituation gewachsen sind.
- Bedenken Sie, dass Sie bei einer Geschwindigkeit von 50 km/h in der Sekunde 14 m fahren.
- In kritischen Situationen raten wir von einer Bedienung ab.
- Die Warnhinweise z.B. von Polizei und Feuerwehr müssen im Fahrzeug rechtzeitig und sicher wahrgenommen werden können.
- Hören Sie deshalb während der Fahrt Ihr Programm nur in angemessenerer Lautstärke.
- Eine, mit der Handbremse des Fahrzeugs, gekoppelte Sperre verhindert aus Sicherheitsgründen bestimmte Funktionen des Gerätes, während der Fahrt. Um die Funktionen nutzen zu können, halten Sie an einem sicheren Ort an und betätigen Sie die Handbremse.
- Bitte beachten Sie, dass der Betrieb des DVD-Players während der Fahrt und bei laufendem Motor nicht zulässig ist!
- Um ernste Verkehrsunfälle zu vermeiden, installieren Sie das Gerät so, dass es Sie bei der Bedienung des Lenkrads, Ganghebels usw. nicht behindert.
- Ebenfalls dürfen Sicherheitseinrichtungen, wie z.B. Airbag und die freie Sicht nicht behindert werden.
- Ein eventuell zusätzlich angeschlossener Monitor darf auf keinen Fall so montiert werden, das er während der Fahrt vom Fahrer eingesehen werden kann!

Für die Dauer der Montage und des Anschlusses beachten Sie bitte folgende Sicherheitshinweise.

• Zuerst den Minuspol, dann den Pluspol der Batterie abklemmen. (Anklemmen in umgekehrter Reihenfolge.)
  Bitte beachten: Ist die Batterie vom Netz, verlieren alle fl üchtigen Speicher ihre Informationen. Beachten Sie die Sicherheitshinweise des KFZ- Herstellers.
• Die Hauptsicherung muss möglichst nahe (maximal nach 30 cm) am Pluspol der Batterie installiert werden, damit das Auto vor einem eventuellen Kabelbrand z.B. durch Unfall geschützt ist. Sollte die Installation dieser Vorgabe nicht entsprechen, erlischt der Versicherungsschutz.
• Der Querschnitt des Plus- und Minuskabels darf 1,5 mm ^2 nicht unterschreiten.
• Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile beschädigt werden.

Installationstipps:

- Kabelschutztüllen schützen Kabel vor Durchscheuern an scharfen Karosserieteilen.

• Die Isolierung der Kabel darf bei der Installation nicht beschädigt werden.

- Das richtige Werkzeug ist bei einer Car-HiFi-Installation selbstverständlich.

Je nach Bauart kann Ihr Fahrzeug von dieser Beschreibung abweichen. Für Schäden durch Einbau- oder Anschlussfehler und für Folgeschäden übernehmen wir keine Haftung.

Installation

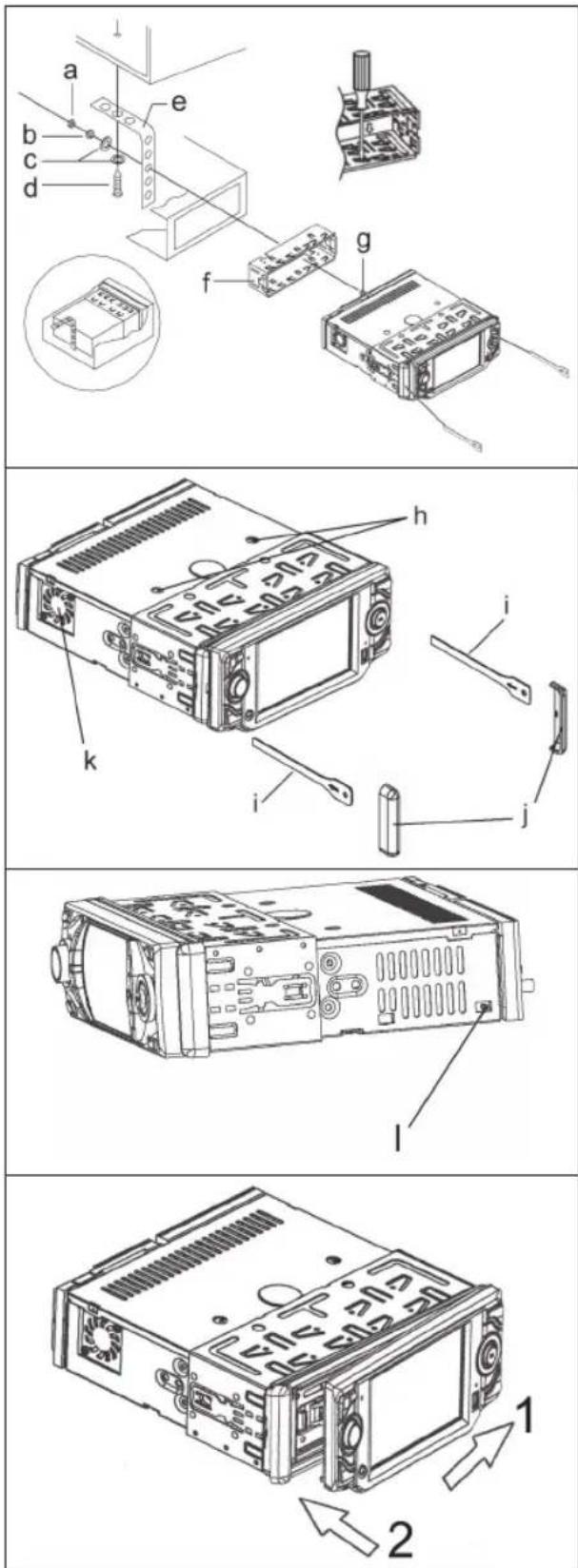

Montieren Sie das Radiogerät gemäß folgender Darstellungen.

a Mutter
b Federscheibe
c Unterlegscheibe
d Schraube
e Montagewinkel
f Einschubgehäuse
g Gewindebolzen

h HINWEIS: Achtung! Schrauben der Transportsicherung (Bitte vor der Montage entnehmen)

Ausziehwerkzeug (Schlüssel für die Demontage)

j Blendabdeckung

k Lüfter

△ ACHTUNG: Lüfter nicht verdecken!

I USA/EURO Schalter (Radiofrequenz-Umschalter, dient zur Auswahl zwischen dem USA und EUROPA Frequenzband)

Setzen Sie die Bedienblende erst an der rechten Seite an und rasten Sie, sie dann auf der linken Seite ein.

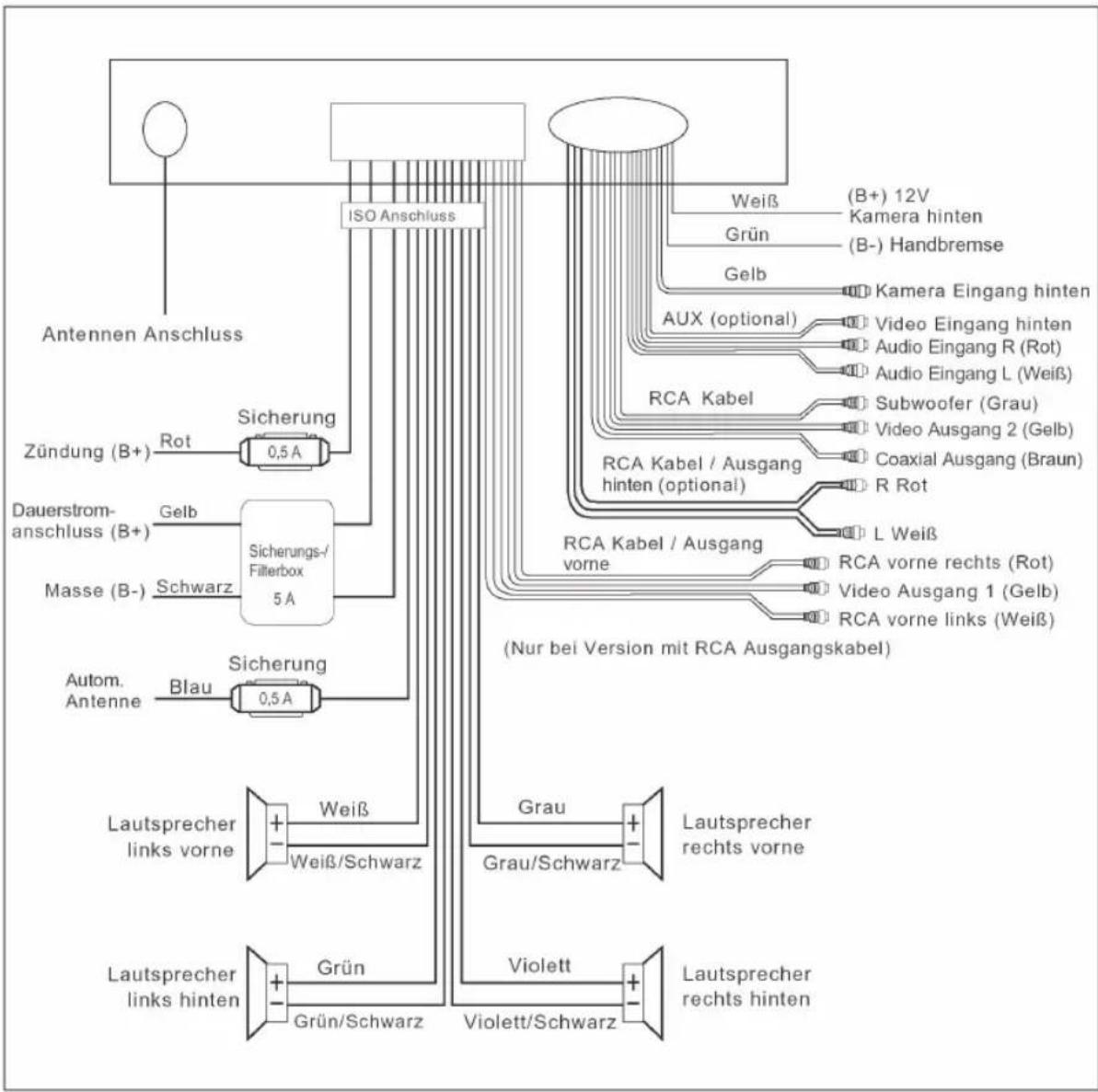

Anschluss

Stellen Sie die Anschlüsse gemäß des Schaubildes her.

Achtung:

• Schalten Sie das Gerät erst nach dem Anschluss sämtlicher Kabel ein.
• Verwenden Sie Lautsprecher mit einer Impedanz von 4 Ohm.
  • Die Lautsprecherverkabelung muss Massefrei sein.
• Beim Anschluss eines Subwoofers ist ein Verstärker erforderlich.
• Das Masseanschlusskabel (Handbremse B-) muss angeschlossen werden, damit bei der Wiedergabe von DVDs das Bild auf dem Monitor wiedergeben wird. Wurde das Kabel nicht korrekt verbunden, blinkt auf dem Monitor die Meldung „PARKING BRAKE“.

- Sie haben die Möglichkeit den eingebauten TFT Bildschirm als Monitor für eine optionale Rückfahrkamera (nicht im Lieferumfang enthalten) zu verwenden. Schließen Sie den „(B+) 12V Kamera hinten“ Anschluss an die Rückfahrleuchte Ihres Fahrzeuges an und verbinden die Kamera mit dem Anschluss „Kamera Eingang hinten (Gelb)“. Nach Einlegen des Rückwärtsgangs erscheint das Kamerabild auf dem Monitor. Für detaillierte Informationen richten Sie sich bitte nach der Bedienungsanleitung Ihrer Rückfahrkamera.

i HINWEIS:

Bei fehlender 12V Spannung am „(B+) 12V Kamera hinten“ Anschluss, wird das Bild der Kamera nicht auf dem Monitor wiedergegeben.

Wichtige Zusatzinformation zum Einbau Ihres Autoradios!

1. Die Schrauben (h) der Transportsicherung bitte vor der Montage entfernen, da sonst die CD nicht eingezogen werden kann.
2. Das Gerät ist für den Minuspol der Batterie ausgelegt, der an die Fahrzeugkarosserie angeschlossen sein muss. Dies bitte vor Installation überprüfen.
3. Bitte beachten Sie beim Einbau/Anschluss Ihres Gerätes, dass nicht jedes Fahrzeug mit einem "ISO Anschluss" versehen ist. In diesem Fall empfehlen wir Ihnen den Einsatz eines KFZ spezifi schen ISO Adapter.

Adapter erhalten Sie im Autozubehörhandel und/oder bei Ihrer KFZ Werkstatt.

1. Bei der Belegung des "Dauer +" (Dauerstromanschluss) kann es je nach Fahrzeugtyp zu Abweichungen kommen. (Dies ist jedoch für die Speicherung der Senderstationen notwendig.)

Um alle Funktionen zu gewährleisten ist der Einbau entsprechend dieser Anleitung zwingend erforderlich. Im Zweifel wenden Sie sich an eine autorisierte KFZ Werkstatt.

Bedingt durch die verschiedenen Fahrzeugtypen bzw. Fahrzeughersteller, ist eine korrekte Belegung des ISO Steckers nicht gewährleistet; selbst wenn die ISO Steckeranschlüsse mechanisch aufeinander passen. Daher ist es eventuell erforderlich den Stromanschluss zu ändern bzw. Kfz-spezifi sche Adapter zu verwenden.

i HINWEIS:

Bei korrektem Anschluss lässt sich das Radio über die Zündung ein- bzw. ausschalten. Bei eventuellem Verlust der gespeicherten Sender erhält das Radio keinen, für die Senderspeicherung erforderlichen, „Dauer +“.

△ ACHTUNG:

Bei einem Anschluss an „Dauer +“ ohne Zündung, kann es trotz ausgeschaltetem Radio zu einer unnötigen Belastung der Autobatterie kommen. Im schlimmsten Fall zu einer Entladung der Autobatterie.

Bei Autoradios mit Bluetooth ist unbedingt auf einen korrekten Anschluss über die Zündung zu achten. Ansonsten erfolgt keine korrekte Trennung der Funkverbindung zwischen Radio und Mobiltelefon.

1. Der maximale Neigungswinkel beim Einbau Ihres Autoradios darf 20° nicht überschreiten, da bei größeren Einbauwinkeln die Funktion Ihres Autoradios (CD/DVD-Player) nicht mehr gewährleistet ist.
2. Je nach Fahrzeugtyp können in Ausnahmefällen Störgeräusche im Radio/CD/DVD Betrieb auftreten. Diese lassen sich mit einem zusätzlichen Entstörfi Iter entsprechend beseitigen. Ihr Gerät ist bereits serienmäßig mit einem Entstörfi Iter ausgerüstet. Trotzdem kann es fahrzeugbedingt zu Beeinträchtigungen kommen.

Entstörfi Iter erhalten Sie im Autozubehörhandel und/oder bei Ihrer KFZ Werkstatt.

1. Bitte beachten Sie beim Einbau Ihres Radios darauf, dass die Rückseite des Radios genügend Freiraum hat, damit eine ausreichende Kühlung gewährleistet ist.
2. Beim Antennenanschluss gibt es zwei verschiedene Normen. Erstens den alten (50 Ohm) mit langem, herausstehendem Rundkontakt fahrzeugseitig und einer Rundbuchse auf der Radioseite. Zweitens ISO-genormte Antennenstecker (150 Ohm). Adapter für beide Formate bieten Zubehörhersteller und/oder Ihrer KFZ Werkstatt an.

Bei VW/Audi unbedingt beachten: die aktive Antenne benötigt Spannung auf der Abschirmung des Antennen-Koaxialkabels, ohne die der Empfang unzureichend ist. Ein Antennen-Adapter mit Phantomspeisung löst dieses Problem.

Bedienhinweise

1. Wenn die vordere Bedientafel während des Radio- oder CD-Betriebs abgenommen wird, wird das Gerät automatisch ausgeschaltet.
2. Etwaige Fehlfunktionen (ERROR) während des Betriebs können durch Drücken der RESET Taste behoben werden. Drücken Sie mit Hilfe eines Drahtes o.ä. die Taste RESET (4), um die Elektronik wieder zurückzustellen (RESETEN).
3. Wenn das Fahrzeuginnere extrem heiß ist, z.B. nach einer längeren Parkdauer in praller Sonne, den Player nicht einschalten, bis das Fahrzeug nach einer kurzen Fahrzeit im Inneren etwas abgekühlt ist.
4. Um das abnehmbare Bedienteil sicher aufzubewahren, stets die dafür vorgesehene Schutzhülle verwenden.
5. Die Wiedergabe anwenderseitig erstellter CD/DVD kann durch die Vielzahl der verfügbaren Software und CD/DVD-Medien nicht garantiert werden.
6. Einige Tasten fi nden Sie sowohl am Gerät als auch auf der Fernbedienung. Gleichlautende Tasten bewirken die gleiche Funktion.
7. Blinkende LED-Anzeige (ohne Abbildung) Beim Abnehmen der vorderen Bedientafel blinkt diese Anzeige.

Inbetriebnahme

Batterie in die Fernbedienung einsetzen

⚠️ WARNING:

Austretende Batteriesäure kann zu gesundheitlichen Schäden führen. Entnehmen Sie die Batterie aus dem Batteriefach, sobald sie verbraucht ist oder die Fernbedienung voraussichtlich längere Zeit nicht benutzt wird. Austretende Batteriesäure sofort mit einem Tuch entfernen. Bei Hautkontakt betroffene Stelle sofort waschen. Bei Verschlucken sofort Arzt aufsuchen. Bei Augenkontakt Augen auswaschen und Arzt aufsuchen.

ACHTUNG:

Beachten Sie beim Entsorgen alter Batterie die im jeweiligen Land geltenden gesetzlichen Vorschriften und Umweltbestimmungen. Werfen Sie Batterien niemals ins Feuer!

i HINWEIS:

Die Lebensdauer der beiliegenden Batterien kann lagerungsbedingt verkürzt sein.

Die Lithium-Zelle im Batteriefach der Fernbedienung wurde ggf. für den Transport mit einer Folie gesichert. Vor der ersten Anwendung entfernen Sie bitte diese Folie, um die Fernbedienung betriebsbereit zu machen.

Bei der Batterie der Fernbedienung handelt es sich um eine langlebige Lithium-Zelle. Sollte im Laufe der Anwendung die Reichweite der Fernbedienung nachlassen, gehen Sie bitte wie folgt vor:

- Öffnen Sie das Batteriefach an der Unterseite der Fernbedienung.

- Ersetzen Sie die Zelle durch eine Batterie der gleichen Bauart. Achten Sie auf die richtige Polarität.

- Schließen Sie das Batteriefach.

Wird die Fernbedienung längere Zeit nicht benutzt, entnehmen Sie bitte die Batterie, um ein „Auslaufen“ von Batteriesäure zu vermeiden.

ACHTUNG:

Batterien gehören nicht in den Hausmüll. Bitte geben Sie verbrauchte Batterien bei zuständigen Sammelstellen oder beim Händler ab.

WARNING:

Setzen Sie Batterien keiner hohen Wärme oder dem direkten Sonnenlicht aus. Werfen Sie Batterien niemals ins Feuer. Es besteht Explosionsgefahr!

i HINWEIS:

Die Signale der Fernbedienung werden mit Infrarotlicht an das Gerät übertragen. Achten Sie daher darauf, dass das Gerät nicht in direktem Sonnenlicht steht. Die Übertragung der Signale von der Fernbedienung zum Gerät könnte unmöglich sein.

Wirkungskreis der Fernbedienung

Zur Benutzung der Fernbedienung richten Sie diese auf den Fernbedienungssensor rechts neben dem Display an der Vorderseite des Gerätes. Der Abstand von der Fernbedienung zum Sensor sollte 5 Meter nicht überschreiten. Der Winkel der Fernbedienung zum Fernbedienungssensor sollte nach rechts, links, oben und unten 30° nicht überschreiten.

Bedienung (Abbildung 2: Bedienfeld)

i HINWEIS:

Einige Tasten fi nden Sie sowohl am Gerät als auch auf der Fernbedienung. Gleichlautende Tasten bewirken die gleiche Funktion.

1. BAND/ n-Taste

Im Radiomodus:

Drücken Sie kurz die BAND/Erste, um zwischen den 3 FM- (UKW) Ebenen und den 2 MW (Mittelwelle) umzuschalten. Die Bezeichnung der entsprechenden Ebene FM1, FM2, FM3, MW1, MW2 wird in der TFT-Anzeige angezeigt.

Im Bluetooth-Betrieb:

Drücken Sie die Taste, um das Telefongespräch zu beenden bzw. ein eingehendes Telefongespräch abzulehnen.

2. REL-Taste

Drücken Sie die REL-Taste zum Herausnehmen des vorderen Bedienfeldes.

3. VOL-Multifunktionsknopf (Lautstärke)

Im normalen Spielbetrieb dient der Multifunktionsknopf zur Einstellung der Lautstärke. In Verbindung mit der zuvor gedrückten SEL-Taste können Änderungen in Menüs z.B. dem Klangmodus vorgenommen werden.

4. RESET-Taste

Durch Spannungsschwankungen im Bordnetz Ihres Fahrzeugs kann es vorkommen das sich der Steuerprozessor Ihres Radios „aufgehangen“ hat. Hierbei handelt es sich nicht um einen Gerätefehler! Durch betätigen dieser Taste, mit einem spitzen Gegenstand, wird dieser neu gestartet (zurückgesetzt).

5. TFT-Display (Flüssigkristallanzeige)

6.12. A -Tasten

a) Im Radiomodus:

Bewegen Sie die SEL Taste in Richtung Aoder Num manuell einen gewünschten Radiosender einzustellen. Halten Sie die SEL Taste in Richtung Aoder V gedrückt, um die Suche nach einem Radiosender zu starten.

b) Im CD/DVD-, USB - Modus:

Zum Vor- bzw. Rückwärtsspringen die SEL Taste kurz in Richtung /bzw. übrücken. Zum Spulen von Titeln die SEL Taste in Richtung /bzw. va. 2 Sekunden gedrückt halten. ▶▶ 2x erscheint im Display. Erneutes Bewegen der SEL Taste in Richtung /bzw. für ca. 2 Sekunden erhöht die Spulgeschwindigkeit. Zur Auswahl stehen ▶▶ 2x, ▶▶ 4x, ▶▶ 8x, ▶▶ 16x. Drücken Sie die ▶▶ II/CH 1-6 Taste (13) um zur Normalen Wiedergabe zurückzukehren.

1. IR (Infrarot)

Sensor für die Fernbedienung

1. TA-/AF-Taste

a) TA Traffic Annonouncement (Vorrangschaltung für Verkehrsfunk)

Die TA-Funktion wird durch kurzes Drücken der TA/AF-Taste aktiviert und durch ein TA-Zeichen im Display angezeigt. Beim Radiobetrieb in einem FM Frequenzband beginnt automatisch die Suche nach einem Verkehrsfunksender (TA SEEK).

Wenn ein FM-Sender empfangen wird, der periodisch die neuesten Verkehrsfunkinformationen ausstrahlt, leuchtet die TP-Anzeige im Display auf.

Bei eingeschalteter TA-Funktion unterbrechen die UKW/FM Verkehrsfunkinformationen automatisch den CD Betrieb (im Display erscheint TRAFFIC). Der Lautstärkepegel wird auf den Mindestwert für die Übertragung von Verkehrsnachrichten angehoben.

Nach Beendigung der Verkehrsfunkinformationen setzt das vorher eingestellte Programm wieder ein.

Unterbrechung der TA-Funktion:

Möchten Sie die aktuelle Verkehrsnachricht unterbrechen, Drücken Sie kurz die TA/AF-Taste. Der TA-Modus wird hierdurch ausgeschaltet.

b) AF (Alternativ Frequenz) Siehe Punkt 11.

1. MU/PTY-Taste (Stummschalten)

a) Drücken Sie die MU/PTY-Taste, um die Lautsprecher für kurze Zeit stumm zu schalten. MUTE blinkt im Display. Drücken Sie diese Taste erneut, um diese Funktion wieder aufzuheben. Diese Funktion kann durch Betätigen des VOL Multifunktionsknopfes ebenfalls aufgehoben werden.

b) Radio-Betrieb:

PTY Wahl des Programmtyps

Neben dem Sendername übermitteln einige FM-Sender auch Informationen über den Programmtyp ihres Programms. Diese Informationen können von Ihrem Autoradio angezeigt werden.

Solche Programmtypen können z.B. sein:

SPORT

NEWS

POP

CLASSICS

Mit der PTY-Funktion können Sie gezielt Sender eines bestimmten Programmtyps auswählen. Halten Sie wiederholt die MU/PTY-Taste für ca. 2 Sekunden gedrückt, um in die PTY Auswahl zu treffen. Im Display erscheint anschließend kurz die Einblendung „PTY SEEK“.

Wenn PTY angewählt wird, startet das Radiogerät die Suche nach entsprechenden PTY-Informationen und stoppt, wenn die gesuchte PTY-Information gefunden wurde.

Wird der gesuchte Programmtyp nicht gefunden erscheint im Display „NO PTY“.

Wenn die gesuchte PTY-Information nicht mehr besteht, schaltet sich die PTY-Funktion automatisch auf normalen Modus um.

1. ▲ -Taste

Zum Einlegen und Auswerfen der CD/DVD diese Taste drücken. Das Bedienteil schwenkt nach unten. Schieben Sie die CD/DVD mit der beschrifteten Seite nach oben leicht in den CD-Schlitz, bis das Gerät die CD/DVD von selbst einzieht. Das Bedienteil schwenkt automatisch in die Normalposition zurück.

WARNUNG:

Nicht mit den Fingern hinter das Bedienteil fassen. Es besteht Verletzungsgefahr, wenn was Bedienteil wieder in die Normalposition fährt.

i HINWEIS:

Wenn Sie keine CD/DVD einlegen, fährt das Bedienteil erst nach einiger Zeit in die Normalposition zurück oder drücken Sie die ▲-Taste erneut.

ACHTUNG:

Mit diesem Gerät können nur 12 cm Disks abgespielt werden!

1. SEL-Taste (Auswahl)

a) Drücken Sie die SEL-Taste kurz, um in das Auswahlmenü des Klang-/ Bildmodus zu gelangen. Im Display erscheint „BUZZER“ zur Einstellung des Bestätigungston. Durch wiederholtes Drücken der SEL- Taste können Sie nun die einzelnen Menüpunkte wie BUZZER (Bestätigungston), BLUETOOTH, BASS (Bässe), TREBLE (Höhen), BALANCE (Balance) und FADE (Überblendregelung), BG COLOR (Hintergrundfarbe), COLOR* (Farbe), BRIGHT* (Helligkeit), CONTRAST* (Kontrast), VOLUME (Lautstärke), anwählen. Sie ändern die Einstellungen der einzelnen Menüpunkte durch Drehen des Multifunktionsknopfes VOL (3). (*nur im DVD Modus)

b) Drücken Sie die SEL-Taste lang, um in die folgenden Auswahlmenüs zu gelangen:

• REG ON / REG OFF
• PI MUTE / PI SOUND
• AF OFF / AF ON

Durch wiederholtes Drücken der SEL-Taste können Sie nun die einzelnen Menüpunkte anwählen. Sie ändern

die Einstellungen der einzelnen Menüpunkte durch Drehen des Multifunktionsknopfes VOL.

- REG-Funktion

Einige Sender teilen zu bestimmten Zeiten ihr Programm in Regionalprogramme mit unterschiedlichem Inhalt auf.

REG ON: Im Display erscheint wenige Sekunden lang die Meldung „REG ON“.

i HINWEIS:

• Die Anzeigekapazität des Displays ist begrenzt. Es ist möglich, dass im doppelten Anzeigemodus einzelne Segmente des Displays gelöscht sind.
- Mit der Funktion REG ON wird verhindert, dass das Radio zu Alternativfrequenzen wechselt, die einen anderen regionalen Programminhalt haben.

REG OFF: Die Programmkennung (PI) des Regionalsendeprogramms wird bei der Suche nach einer Alternativfrequenz (AF) oder einer Programmkennung (PI) ignoriert.

• PI MUTE/PI SOUND (nur für Radiobetrieb)

Sollten Sie sich in einem Gebiet bewegen indem sich zwei Programm Identifi kationen (PI) überschneiden, können Sie für die Wiedergabe die Option PI SOUND und PI MUTE wählen. Ein wechselseitiges Umschalten der Programm Identifi kation soll vermieden werden.

PI SOUND: Sollte dennoch eine Umschaltung stattfi nden, wird der Klang eines anderen Senders nur für weniger als eine Sekunde eingeblendet.

PI MUTE: Der Klang eines anderen Senders wird unterdrückt.

• AF (Alternativ Frequenzen)

AF ist eine Funktion die mit Hilfe des RDS (Radio Data System) arbeitet und nur bei FM Sendern genutzt werden kann. Das Gerät sucht im Hintergrund die am besten zu empfangene Frequenz des eingestellten Senders.

AF ON: Wenn die AF-Funktion angewählt wird, prüft das Radio laufend die Signalstärke der AF-Frequenz. Das Prüfi ntervall für jede AF-Frequenz hängt von der Signalstärke des aktuellen Senders ab und variiert von ein paar Minuten im Fall eines starken Senders bis zu ein paar Sekunden bei schwachen Sendern. Jedes Mal, wenn die neue AF-Frequenz stärker ist, als die aktuell eingestellte Station, schaltet das Gerät für kurze Zeit auf diese Frequenz um und es wird ein bis zwei Sekunden lang die Meldung „NEW FREQUENCY“ angezeigt. Da die Stummzeit beim Frequenzwechsel bzw. der Prüfzeit sehr kurz ist, ist dies während des normalen Programms fast nicht hörbar.

i HINWEIS:

Die AF Funktion kann ebenfalls durch gedrückt halten der TA/AF Taste (8) aktiviert werden.

Der Status der AF Funktion wird durch ein AF-Zeichen im Display angezeigt.

• Erscheint das AF Zeichen im Display ist die AF-Funktion eingeschaltet und es werden RDS-Sendedaten empfangen.
• Blinkt das AF Zeichen im Display, ist die AF-Funktion zwar angewählt, es kann jedoch gerade kein RDS-Sendesignal empfangen werden.

AF OFF: Die Funktion ist ausgeschaltet. Das AF Zeichen im Display erlischt.

12. -Taste

Siehe Punkt 6./12.

13. ▶II-/CH 1-6-Taste

Radiobetrieb:

Durch wiederholtes Drücken werden die 6 voreingestellten Radiosender, der aktuellen FM bzw. MW Ebene, angewählt.

CD/DVD/USB Betrieb:

Drücken Sie die ▶ II/CH 1-6-Taste, um das Abspielen der CD zu unterbrechen (Pausenfunktion). Drücken Sie diese Taste erneut, um diese Funktion wieder aufzuheben.

14. ⏻/MOD-Taste (Ein-/ Ausschaltknopf / Betriebsmodus)

a) Zum Einschalten des Gerätes diese Taste drücken. WELCOME erscheint im Display. Zum Ausschalten des Gerätes diese Taste gedrückt halten. SEE YOU erscheint im Display.
b) Drücken Sie diese Taste zur Auswahl des CD/DVD-Player-, AUX IN-, BT MUSIC, Radio-Modus usw.

15. APS/DISP-Taste (Automatische Senderspeicherung)

Im Radio-Modus:

a) Speicherfunktion: Bewegen Sie die SEL Taste in Richtung APS für ca. 2 Sekunden, um die automatische Senderspeicherung zu aktivieren.

Das Gerät sucht innerhalb des aktuellen Frequenzbandes nach den größten Signalstärkepegel bis der Suchzyklus abgeschlossen wird. Die sechs stärksten Sender werden den entsprechenden Speicherplätzen zugeordnet. Anschließend wird der Sender des ersten Speicherplatzes (FM1) eingestellt.

b) Anspielfunktion: Bewegen Sie die SEL Taste kurz in Richtung APS, spielt das Radio alle voreingestellten Sender des Frequenzbandes an.

i HINWEIS:

Die Anspielfunktion endet automatisch beim ersten Speicherplatz vom Frequenzband FM1.

Im DVD Modus:

Bewegen Sie die SEL Taste kurz in Richtung APS/DISP, um den TFT Monitor am Gerät aus- bzw. wieder einzuschalten.

16. USB-Anschluss

Dieses Gerät ist nach den letzten Stand der technischen Entwicklungen im USB Bereich entwickelt worden. Die große Anzahl von verschiedenen USB Speichermedien jeglicher Art die heute angeboten werden, erlauben es leider nicht, eine volle Kompatibilität mit allen USB Speichermedien zu gewährleisten. Aus diesem Grund kann es in seltenen Fällen zu Problemen bei der Wiedergabe von USB Speichermedien kommen. Dies ist keine Fehlfunktion des Gerätes.

Wollen Sie Daten von einem USB-Stick abspielen, stecken Sie diesen in die dafür vorgesehene Öffnung. Verwenden Sie hierfür das beilegende Adapterkabel. Zum Abspielen des Sticks wählen Sie mit Hilfe der MOD-Taste den USB-Stick an. Die Daten werden automatisch abgespielt.

HINWEIS:

Sollte es zu Problemen beim Betrieb über den USB Anschluss kommen, verwenden Sie ein entsprechendes Adapterkabel und verfahren wie unter Punkt AUX IN beschrieben.

17. MIC (Mikrofon)

18. AUX IN Buchse

Zum Anschluss von analogen Wiedergabegeräte. Über diese Buchse können Sie auch den Ton anderer Wiedergabegeräte wie DVD-Player, Computer usw. über die Lautsprecherboxen hören.

1. Schließen Sie bitte das externe Gerät, mit einem 3,5 mm Stereo-Klinkenstecker, an die AUX IN Buchse an.
2. Drücken Sie die MOD(E) Taste (14) um den AUX IN Anschluss anzuwählen.
3. Über die Lautsprecher hören Sie die Tonwiedergabe aus dem externen Gerät.
4. Mit dem VOL Multifunktionsknopf (3) können Sie die Lautstärke verändern.
5. Die weitere Vorgehensweise entnehmen Sie bitte der Bedienungsanleitung der externen Tonquelle.

HINWEIS:

Stellen Sie die Lautstärke des externen Gerätes auf eine hörgerechte Lautstärke.

19. ♦-Taste (Bedienteilwinkel)

Sie haben die Möglichkeit den Betrachtungswinkel vom Bedienteil zu verändern. Drücken Sie bis zu 4x auf die Taste, um die gewünschte Position auszuwählen.

WARNING:

Nicht mit den Fingern hinter das Bedienteil fassen. Es besteht Verletzungsgefahr, wenn was Bedienteil wieder in die Normalposition fährt.

20. PAIR

Im Bluetooth-Betrieb:

- Drücken Sie diese Taste um bei Eingang eines Telefonats das Gespräch entgegenzunehmen.

• Halten Sie die Taste gedrückt, um das Bluetooth Gesprächsmenü aufzurufen.
• Halten Sie die Taste gedrückt, um die Verbindung zwischen den Geräten herzustellen (BLUETOOTH PAIRING erscheint im TFT Display).
• Drücken Sie die Taste kurz, nachdem die Verbindung zwischen den Geräten unterbrochen wurde (z.B. nach Verlassen des Empfangsbereichs), um die Verbindung wieder herzustellen (BLUETOOTH CONNECTING erscheint im TFT Display).

i HINWEIS:

Drücken Sie diese Taste während eines Gesprächs, um dieses wieder auf Ihr Mobiltelefon zu übertragen. Drücken Sie die Taste erneut wird das Gespräch wieder zum Autoradio übertragen.

Einstellen der Uhrzeit

6. CLK-Taste (Uhrzeit) (an der FB)

a) Bewegen Sie die SEL-Taste (11) in Richtung CLK, um die Uhrzeit ein- bzw. auszublenden.
b) Zum Einstellen der Uhrzeit halten Sie die CLK-Taste für ca. 3 Sekunden gedrückt. Die Stunden blinken im Display. Mit Hilfe des VOL Multifunktionsknopf (3) nehmen Sie die Einstellung vor. Drücken Sie erneut die CLK Taste. Die Minuten blinken. Mit Hilfe des VOL Multifunktionsknopf (3) nehmen Sie die Einstellung vor. Zum Abspeichern drücken Sie erneut die CLK-Taste.

i HINWEIS:

Werden RDS Daten empfangen, wird die Uhrzeit automatisch eingestellt.

Verwendung der Zifferntasten

Zifferntasten (11 an der FB) als Stationstasten (1–6) vorgewählter Sender und als 1TOP-, 2RPT, 3INT-, 4RDM-Tasten im CD/DVD Betrieb

a) Radio-Betrieb

Durch kurzes Drücken wird über diese Tasten ein voreingestellter Radiosender direkt angewählt. Werden diese Tasten länger als eine Sekunden gedrückt, wird der aktuell eingestellte Sender unter der gewählten Stationstaste gespeichert.

b) CD-Betrieb

Durch kurzes Drücken wird der entsprechende CD/MP3 Titel direkt angewählt.

Halten Sie die entsprechende Taste (1TOP, 2RPT, 3INT, 4RDM) für ca. 3 Sekunden gedrückt, um folgende Funktionen ein- bzw. auszuschalten:

- Drücken Sie die 1TOP-Taste, um zum ersten Titel der CD/MP3 zu springen.

i HINWEIS: Bei DVD Betrieb ohne Funktion.

- Drücken Sie die 2RPT-Taste. Der aktuelle gespielte Titel wird wiederholt. Drücken Sie diese Taste erneut um diese Funktion wieder aufzuheben. Bei DVD können

Sie das Kapitel, den Titel oder die gesamte DVD wiederholen.

• Drücken Sie die 3INT-Taste. Jeder Titel der CD wird jeweils 6 Sekunden lang angespielt. Drücken Sie diese Taste erneut, um die Suche abzubrechen. Der aktuell angewählte Titel wird abgespielt.
• Bei DVD Betrieb blendet sich ein Menü ein. Hier können Sie mit den ◀, ▶, ▲, ▼Tasten (9 an der FB) der Fernbedienung zwischen 4 Optionen wählen. Bestätigen Sie Ihre Auswahl mit der ENTER Taste (8 an der FB).

i HINWEIS: Bei MP3 Betrieb ohne Funktion.

- Drücken Sie die 4RDM-Taste. Die DVD, MP3-/CD Titel werden in zufälliger Reihenfolge abgespielt. Drücken Sie diese Taste erneut um diese Funktion wieder aufzuheben.

LO/DX/....-Taste (21 an der FB)

LOCAL/DX (EON) (Nur im Radiobetrieb wählbar)

Ihr Radio kann RDS EON Daten empfangen. Unter EON versteht man die Übermittlung von zusätzlichen Senderinformationen innerhalb einer Senderkette z.B. des WDR. Im Falle einer Verkehrsdurchsage (TA) wird innerhalb einer Senderkette von einem Nicht-Verkehrsfunksender auf den entsprechenden Verkehrsfunksender der Senderkette umgeschaltet.

Der Empfang dieser Sendedaten wird durch das EON Zeichen im Display angezeigt.

Sie können zwischen dem LOC(AL) bzw. DX (DISTANCE)-Modus für den lokalen oder den Fernverkehrsfunkempfang wählen.

LOC(AL):

Durch diese Funktion wird ein Umschalten zu einer EON-Verbindung mit zu schwachem Signalpegel vermieden.

Das Radio schaltet nicht auf diesen Sender um und der Hörer nimmt kaum Störungen wahr.

DX (DISTANCE)-Modus:

In diesem Modus versucht die EON TA Schaltung die EON TA Informationen von einem erreichbaren Sender zu erhalten und so die Empfangsqualität zu verbessern.

DVD-Betrieb:

Drücken Sie mehrfach auf die Taste, wenn Sie die Untertitel-ausgabe aktivieren, deaktivieren oder wenn Sie eine andere Untertitelsprache auswählen wollen. Die zur Auswahl stehenden Untertitel-Sprachen sind abhängig von der DVD.

Verwendung des „Touch Screen“

Außer zur Bedienung über die Tasten, am Gerät und über die Fernbedienung, haben Sie noch die Möglichkeit das „Touch Screen“ zu verwenden. Berühren Sie hierfür leicht den TFT Bildschirm des Gerätes mit einem Finger. Das jeweilige Hauptmenü, der einzelnen Modi, wird eingeblendet. Berühren Sie leicht die dargestellten Tasten, um die Funktionen auszuführen. Eine Kurzübersicht fi nden Sie im folgenden Abschnitt:

i HINWEIS:

Erfolgt innerhalb von ca. 10 Sek. keine Auswahl, blendet sich das Touch Screen Menü wieder aus.

Radiomodus

1 Stummschalten.
2 Auswahl des Betriebsmodus (CD/DVD, AUX IN, Radio usw.).
3 Nächstes Menü.
4 Umschalten der 3 FM- und 2 MW-Ebenen.
5 Kurz drücken: Senderanwahl.
Lang drücken: Senderspeicherung.
6 Kurz drücken: Radiofrequenz einstellen. Lang drücken: Sendersuchlauf zum nächsten Sender.

1 Lautstärke erhöhen/vermindern.
2 LOCAL/DX Funktion.
3 Nächstes Menü.
4 Wahlwiederholung.
5 Kurz drücken: Auswahl des Klangmodus. Lang drücken: REG-, PI, AF- Funktion Anwahl.
6 Bluetooth Gesprächsmenü aufzurufen.
7 Vorheriges Menü.

DEUTSCH

1 Kurz drücken: Uhrzeit ein- bzw. ausblenden.
Lang drücken: Uhrzeit einstellen.
2 PTY Wahl des Programmtyps
3 Kurz drücken: Anspielfunktion der gespeicherten Radiosender.

Lang drücken: Automatische Senderspeicherung.

4 Geräte untereinander anmelden.
5 Stereo/Mono Umschaltung.
6 Alternativ Frequenz ein- bzw. ausschalten.
7 Vorschaltung für Verkehrsfunk ein bzw. ausschalten.
8 Vorheriges Menü.
9 Subwoofer ein- bzw. ausschalten.
10 Ein- und Ausschalten der LOUDNESS-Funktion.
11 Equalizereinstellungen wählen.

AUX IN Modus

1 Stummschalten.
2 Auswahl des Betriebsmodus (CD/DVD, AUX IN, Radio usw.).
3 Nächstes Menü.
4 Lautstärke erhöhen/vermindern.
5 Kurz drücken: Auswahl des Klangmodus. Lang drücken: REG-, PI, AF- Funktion Anwahl.
6 Bluetooth Gesprächsmenü aufzurufen.
7 Wahlwiederholung.

1 Ein- und Ausschalten der LOUDNESS-Funktion.
2 Equalizereinstellungen wählen.
3 Zum Ein- und Auswerfen der CD/DVD.
4 Geräte untereinander anmelden.
5 Kurz drücken: Uhrzeit ein- bzw. ausblenden. Lang drücken: Uhrzeit einstellen.
6 Betrachtungswinkel vom Bedienteil ändern.
7 Vorheriges Menü.
8 Vorschaltung für Verkehrsfunk ein- bzw. ausschalten.
9 Alternativ Frequenz ein- bzw. ausschalten.
10 Subwoofer ein- bzw. ausschalten.

BT MUSIC Modus (A2DP)

Sie haben in diesem Modus die Möglichkeit, die Musik von einem Bluetooth kompatiblen Gerät wiederzugeben und das verbundene Gerät zu bedienen.

i HINWEIS:

Um diesen Modus nutzen zu können, muss das angeschlossene Gerät das A2DP Profi I unterstützen.

- A2DP (Advanced Audio Distribution Profil) Ein Bluetooth-Profi I, das Voraussetzung ist, um zwischen Abspielgeräten und Empfangsgeräten Stereo-Musik bzw. Audio-Daten kabellos zu übertragen.

1 Wiedergabe stoppen.
2 Stummschalten.
3 Auswahl des Betriebsmodus (CD/DVD, AUX IN, Radio usw.).
4 Nächstes Menü.
5 Lautstärke erhöhen/vermindern.
6 Kurz drücken: Auswahl des Klangmodus. Lang drücken: REG-, PI, AF- Funktion Anwahl.
7 Sprung zum vorherigen Lied.
8 Sprung zum nächsten Lied.
9 Die Wiedergabe starten, Lied anhalten.

1 Ein- und Ausschalten der LOUDNESS-Funktion.
2 Equalizereinstellungen wählen.
3 Geräte untereinander anmelden.
4 Subwoofer ein- bzw. ausschalten.
5 Alternativ Frequenz ein- bzw. ausschalten.
6 Vorschaltung für Verkehrsfunk ein- bzw. ausschalten.
7 Vorheriges Menü.
8 Bluetooth Gesprächsmenü aufzurufen.
9 Wahlwiederholung.

CD/DVD Modus

1 Wiedergabe stoppen.
2 Stummschalten.
3 Auswahl des Betriebsmodus (CD/DVD, AUX IN, Radio usw.).
4 Nächstes Menü.
5 Lautstärke erhöhen/vermindern.
6 Kurz drücken: Auswahl des Klangmodus. Lang drücken: REG-, PI, AF- Funktion Anwahl.
7 Sprung zum vorherigen Kapitel.
8 Sprung zum nächsten Kapitel.
9 Die Wiedergabe starten, Bild anhalten.

DEUTSCH

1 Wahlwiederholung.
2 Zum Ein- und Auswerfen der CD/DVD.
3 Nächstes Menü.
4 Geräte untereinander anmelden.
5 Ein- bzw. Auszoomen.
6 Vorheriges Menü.
7 Betrachtungswinkel vom Bedienteil ändern.
8 Bluetooth Gesprächsmenü aufzurufen.

1 Ein- und Ausschalten der LOUDNESS-Funktion.
2 Equalizereinstellungen wählen.
3 Kurz drücken: Uhrzeit ein- bzw. ausblenden. Lang drücken: Uhrzeit einstellen.
4 Nächstes Menü.
5 Wechsel der Zeitanzeige.
6 Titel, Kapitel, etc. wiederholen.
7 Anspielfunktion.
8 Zufallswiedergabe.
9 Vorheriges Menü.
10 Vorschaltung für Verkehrsfunk ein-bzw. ausschalten.
11 Alternativ Frequenz ein- bzw. ausschalten.
12 Subwoofer ein- bzw. ausschalten.

DEUTSCH

1 Kurz drücken: Auswahl des Klangmodus. Lang drücken: REG-, PI, AF- Funktion Anwahl.

2 Blickwinkel auswählen. 3 Nächstes Menü (zur Bedienung des MP3 Auswahlmenüs).

4 a) Titelmenü der DVD anzeigen (abhängig von der DVD). b) Playback-Control bei VCD anzeigen.

5 Passage der CD/DVD direkt ansteuern.

6 Vorheriges Menü. 7 Untertitel anzeigen/ausblenden (abhängig von der DVD). 8 Audio-Einstellungen verändern (abhängig von der DVD).

1 Im MP3 Modus zur Ordner-/Liederauswahl. 2 Ausgewählten Ordner aufrufen/Lied abspielen. 3 Vorheriges Menü.

Bluetooth Modus

Rufen Sie, je nach aktuellem Betriebsmodus, das Menü mit der „CALL“ Taste auf und drücken diese, um das Bluetooth Gesprächsmenü aufzurufen.

1 Eingegebene Rufnummer anwählen. 2 Lang drücken, zur Eingabe der Raute. 3 Lang drücken, zur Eingabe des Sterns. 4 Lang drücken, zum Löschen einer falsch eingegeben Telefonnummer. 5 Zur Eingabe der Telefonnummer. 6 Vorheriges Menü.

1 Gespräch beenden bzw. ablehnen. 2 Nächstes Menü. 3 Stummschalten. 4 Lautstärke erhöhen/vermindern. 5 a) Gespräch annehmen. b) Gespräch auf Mobiltelefon bzw. zurück zum Autoradio übertragen (nur während eines Gesprächs möglich).

Telefonieren via Bluetooth

Bei Bluetooth handelt es sich um eine Technologie zur draht-losen Funkverbindung von Geräten über eine kurze Distanz. Derzeit wird die Bluetooth Technologie hauptsächlich für den Freisprechbetrieb von Mobiltelefonen verwendet. Während der Fahrt wird dem Fahrer so ermöglicht ein Gespräch über sein Mobiltelefon zu führen, ohne dieses ans Ohr halten zu müssen.

Dieses Gerät bietet Ihnen die Möglichkeit ein Bluetooth-fähiges Mobiltelefon zu verwenden. Der Funktionsradius beschränkt sich dabei auf ca. 3 Meter.

Für eine optimale Tonqualität während eines Telefon-gesprächs

Stellen Sie die Lautstärke nicht zu hoch ein. Eine Rückkopplung (Pfeifton) aus den Lautsprechern könnte die Folge sein.

i HINWEIS:

Die Einstellung der Lautstärke ist abhängig von den Einbaupositionen der Lautsprecher zum Mikrofon und kann daher nicht benannt werden.

Geräte anmelden

Bevor Sie über das Autoradio telefonieren können, müssen Sie die Geräte untereinander anmelden.

1. Sofern noch nicht geschehen, aktivieren Sie im SEL Menü die Bluetooth Funktion (BLUETOOTH ON).
2. Halten Sie die PAIR/ 📋-Taste (20) gedrückt (Das Symbol „blinkt und BLUETOOTH PAIRING erscheint im Display).
3. Melden Sie, wie in der Bedienungsanleitung Ihres Mobil-telefons beschrieben, das Autoradio in Ihrem Mobiltelefon an. Als Auswahl erscheint das Gerät „BC-HF-V01“ in Ihrem Mobiltelefon.
4. Geben Sie nun das Passwort „8888“ in Ihrem Mobiltelefon ein. Das Autoradio ist nun in Ihrem Mobiltelefon angemeldet.
5. Wurde die Anmeldung erfolgreich durchgeführt, erscheint im Display des Autoradios, und der Name des Mobiltelefons.

i HINWEIS:

• Wurde die Anmeldung nicht erfolgreich durchgeführt, erscheint im Display des Autoradios „*.
• Je nach Mobiltelefonhersteller müssen Sie die Anmeldung (PAIRING) erneut durchführen, um Ihr Mobiltelefon im Autoradio anzumelden.
  • Die Bluetooth-Kompatibilität kann nicht für zukünftig erscheinende Mobiltelefone gewährleistet werden.
• Um eine optimale Verbindung zu gewährleisten, achten Sie darauf das der Akku Ihres Mobiltelefons vollständig geladen ist.
• Einige Mobiltelefonmarken verfügen über einen Energiesparmodus. Deaktivieren Sie bitte den Energiesparmodus, da es ansonsten zu Problemen beim Telefonieren über Bluetooth geben kann.
• Um ein ankommendes bzw. abgehendes Gespräch führen zu können, muss Bluetooth in Ihrem Mobiltelefon aktiviert bleiben. Bitte beachten Sie die Bedienungsanleitung Ihres Mobiltelefons.
• Bitte beachten Sie das Sie in Richtung des eingebauten Mikrofons sprechen. Der Anschluss eines externen Mikrofons ist nicht möglich.

Abgehende Gespräche

1. Halten Sie die PAIR/ 📞-Taste (20/24) gedrückt, um das Bluetooth Gesprächsmenü aufzurufen.
2. Zur Eingabe der gewünschten Telefonnummer, benutzen Sie entweder das Touch Screen oder die Zifferntasten an der Fernbedienung.

i HINWEIS:

Sollten Sie eine oder mehrer Ziffern falsch eingegeben haben, können Sie durch wiederholtes gedrückt halten der „Taste, oder der Richtungstaste „ auf der FB, die Ziffern löschen.

1. Um die gewünschte Nummer anzurufen, drücken Sie anschließend im Touch Screen Menü die „Taste. Im Display erscheint die Meldung „DIALING OUT“ und die Rufnummer.

2. Zum Aufl egen drücken Sie bitte die BAND-Taste (1).

i HINWEIS:

• Um die eingegeben Telefonnummern anzurufen, können Sie auch die PAIR/Taste (20) betätigen.
• Um ein Gespräch zu beenden, können Sie auch die „Taste am Touch Screen oder die REDAIL-Taste (25) an der FB drücken.

Wahlwiederholung

Das Gerät speichert die zuletzt gewählte Rufnummer. Um diese anzuwählen, halten Sie entweder die BAND/Taste (1) am Gerät oder die REDAIL/Taste (25) an der FB gedrückt.

i HINWEIS:

Zur Wahlwiederholung der zuletzt gewählten Rufnummer, können Sie auch die „Taste des Touch Screens betätigen. Zum Beenden des Gesprächs drücken Sie entweder die „REJECT“-Taste am Touch Screen, die REDAIL-Taste (25) an der FB oder die BAND/Taste (1) am Gerät.

Ankommende Gespräche

Bei ankommenden Anrufen, ertönt aus den Lautsprechern ein Klingelton und sofern der Anrufer über ein CLIP „Calling Line Identification Presentation (Rufnummernübermittlung)“-fähiges Telefon verfügt, erscheint im Display des Autoradios die Nummer des Anrufers. Ansonsten erscheint im Display die Anzeige „CALL INCOMING“.

1. Um ein ankommendes Gespräch entgegen zu nehmen, betätigen Sie bitte die PAIR/Taste (20). Sie hören den Anrufer über die Lautsprecher in Ihrem Auto.
2. Zum Aufl egen drücken Sie bitte BAND/ n-Taste (1).

i HINWEIS:

• Sie haben die Möglichkeit das Gespräch wieder auf Ihr Mobiltelefon zu übertragen. Halten Sie hierfür die PAIR/Traste (20) gedrückt. Halten Sie diese Taste erneut gedrückt, wird das Gespräch wieder an das Autoradio übertragen.
• Um ein ankommendes Gespräch abzulehnen, betätigen Sie BAND/☐-Taste (1).

Über den DVD Player

Sie können mit dem DVD-Player eine Vielzahl von Datei-Formaten abspielen ⇒ „Technische Daten“.

Beachten sollten Sie jedoch, dass DVDs in vielen Fällen mit einem sogenannten „Regionalcode“ versehen sind. Dieser gibt an, für welche Weltregion die DVD bestimmt ist. So kennzeichnet der Regionalcode „1“ beispielsweise DVDs, die für die USA und Kanada bestimmt sind. Der Regionalcode „2“ hingegen kennzeichnet DVD, die für Europa bestimmt sind.

i HINWEIS:

Sie können mit dem DVD-Player nur solche DVDs abspielen, die mit dem Regionalcode 2 gekennzeichnet sind. Es gibt sowohl eine Vielzahl von Brenn- und Komprimierungsverfahren als auch große Qualitätsunterschiede bei (gebrannten) CDs/DVDs. Darüber hinaus hält die Musikindustrie keine festen Standards beim Kopierschutz ein. Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der Wiedergabe von CDs, DVDs und MP3 CDs kommen. Dies ist keine Fehlfunktion des Gerätes.

Darüber hinaus kann es in Einzelfällen problematisch sein, CDs oder DVDs abzuspielen, die auf einem Computer erzeugt wurden (z.B. Urlaubsbilder). Überprüfen Sie im Falle von Problemen die Einstellungen des DVD-Brennprogrammes auf Ihrem Computer. Stellen Sie insbesondere sicher, dass die DVD fi nalisiert wurde. Weitere Informationen hierzu finden Sie in der Bedienungsanleitung Ihres Aufnahmegerätes.

Eingabe nicht möglich

Ist eine von Ihnen gewählte Funktion oder Eingabe nicht möglich, erscheint auf dem Bildschirm das nebenstehend abgebildete Zeichen.

Voreinstellungen ändern

Zahlreiche Voreinstellungen können Sie komfortabel über das Bildschirm-Menü verändern. Sie starten das Menü zum Ändern der Voreinstellungen, indem Sie auf die Taste SETUP (Abb. 1/15) der Fernbedienung drücken (nur im DVD-Modus).

i HINWEIS:

• Viele der Voreinstellungen können Sie sowohl über die Fernbedienung als auch über das Menü ändern. Der Unterschied ist: Ändern Sie die Vorsteinstellungen über die Fernbedienung, so haben die Änderungen nur bis zum Ausschalten des DVD-Players oder bis zum Entfernen der DVD Bestand.
• Änderungen, die im Menü vorgenommen werden, sind hingegen dauerhaft.

Menü-Aufbau verstehen

Im Setup-Menü fi nden Sie zwei Menü-Ebenen:

• Hauptmenü: Die Hauptebene wird durch graphische Symbole dargestellt.
• Untermenü: Unter jedem Hauptmenü-Eintrag finden Sie die zugehörigen Untermenüeinträge.

Menü verwenden

Navigation und Auswahl

• Im Hauptmenü bewegen Sie sich mit den Richtungstasten (Abb. 1/9) der Fernbedienung (◀, ▶).
• Im Untermenü hingegen bewegen Sie sich mit den Richtungstasten (▲, ▼).
• Einen Menüpunkt wählen Sie mit der Taste ENTER (Abb. 1/8) aus.
• Eine Option (z.B. „PAL“ in der Abbildung oben) wählen Sie ebenfalls mit der Taste ENTER aus. Die ausgewählte Option (im Beispiel falls „NTSC“ ist nun hervorgehoben).

Schieberegler

In einigen Menüs fi nden Sie Schieberegler. Sie verwenden den Regler folgendermaßen:

1. Wählen Sie ihn mit der Taste ENTER aus.
2. Bewegen Sie den Regler mit den Richtungstasten (▲,▼).
3. Bestätigen Sie Ihre Eingabe mit der Taste ENTER.

Überblick über das Hauptmenü

• Allgemeine-Einstellungen (1)
• Lautsprecher-Einstellungen (2)
• Digital-Einstellungen (3)
• Bevorzugte-Einstellungen (4)

i HINWEIS:

Einige der Menüeinstellungen sind nur im Stopp-Modus anwählbar (DVD abhängig).

Allgemeine Einstellungen

TV Monitor

Hier können Sie die Ausgabe des DVD-Players an das Seitenverhältnis Ihres Wiedergabegerätes anpassen.

Zum Hintergrund: Sofern Sie keinen Wide-Screen-Fernseher haben, weist Ihr Fernsehbild ein Seitenverhältnis von 4:3 auf. Die meisten Spielfi lme weisen jedoch ein Seitenverhältnis von 16:9 auf, deren Bild ist also zu breit für einen Fernseher.

Hier können Sie angeben, wie die Wiedergabe des Films an Ihr Wiedergabegerät angepasst wird:

• Norm/PS: Sie sehen nur den mittleren Bereich des Films. Die Ränder werden abgeschnitten („Pan-Scan“).
• Norm/LB: Sie sehen den gesamten Bereich des Films. Hierzu wird dieser verkleinert, wodurch über und unter dem Film schwarze Balken erscheinen („Letter-Box“).
• Breit: Wählen Sie diese Option, wenn Sie ein Wide-Screen-Fernseher zur Wiedergabe verwenden. Beachten Sie dabei, dass Filme, die mit einem Seitenverhältnis von 4:3 aufgezeichnet wurden, nach wie vor im Verhältnis 4:3 angezeigt werden. Es wird also nicht die gesamte Fläche des Wide-Screen-Fernsehers zur Wiedergabe verwendet.

i HINWEIS:

Die Einstellung „Norm/PS“ wird nicht von allen DVDs unterstützt.

Winkelzeichen (Kamerawinkel)

Falls die DVD Sequenzen enthält, die von unterschiedlichen Kamerawinkeln aus aufgenommen wurden, können Sie mittels der Taste ANGLE (Abb. 1/3) die verschiedenen Kamerawinkel auswählen. Diese Funktion steht nur zur Verfügung, wenn die DVD Szenen mit verschiedenen Kamerawinkeln enthält.

Bevor Sie die Funktion nutzen können, müssen Sie diese zuerst aktivieren.

• Ein: Das Winkelzeichen wird im Bildschirm angezeigt.
• Aus Es wird kein Winkelzeichen im Bildschirm angezeigt.

OSD Sprache

Wählen Sie hier die Sprache der Bildschirm-Anzeigen aus.

Audio-Ausgang

Hier werden die Einstellungen für den digitalen Audio-Ausgang festgelegt.

• SPDIF OFF: Es wird ein analoges und kein digitales Audio-Signal ausgegeben.
• SPDIF/RAW: Es wird ein digitales Audiosignal ausgegeben. Verwenden Sie diese Einstellung, sofern es sich beim Verstärker nicht um einen Stereo-Zweikanal-Verstärker handelt.
• SPDIF/PCM: Es wird ein digitales Audiosignal ausgegeben, das in ein 2-Kanal-Signal umgewandelt wird. Verwenden Sie diese Einstellung, sofern es sich beim Verstärker um einen Stereo-Zweikanal-Verstärker handelt.

i HINWEIS:

Erfolgt keine Audioausgabe, obwohl Sie den DVD-Player an einen Verstärker angeschlossen haben, so haben Sie vermutlich für den Audio-Ausgang eine falsche Einstellung gewählt.

Untertitel (Kommentare)

Auf manchen DVDs befi nden sich fi Imbegleitende Kommentare, wie z.B. Untertitel für Hörgeschädigte.

• Ein: Die Kommentare werden angezeigt.
• Aus: Es werden keine Kommentare angezeigt.

Bildschirmschoner

Das Gerät kann ein Standbild beliebig lange auf dem Bildschirm anzeigen. Hierbei können Schäden am Bildschirm entstehen. Es ist daher sinnvoll, den Bildschirmschoner zu aktivieren.

Folgende Optionen stehen zur Auswahl:

• Ein: Der Bildschirmschoner ist aktiviert (Standardeinstellung).
- Aus: Der Bildschirmschoner ist deaktiviert.

Letzter Speicher

Bestimmen Sie, wie sich der DVD-Player verhalten soll, wenn der Benutzer während der Wiedergabe auf die Taste STOP (Abb. 1/2) drückt.

• Ein: Wird das Abspielen einer DVD, CD oder VCD angehalten und danach wieder gestartet, beginnt das Abspielen an der letzten Position.
• Aus: Wird das Abspielen einer DVD, CD oder VCD angehalten und danach wieder gestartet, beginnt das Abspielen wieder am Anfang des Medium.

Lautsprecher Setup

Abwärtsmischung (Downmix)

Verändern Sie die Charakteristik der Lautsprecherausgabe:

• LT/RT: Wählen Sie diese Einstellung, wenn Sie die DVD im Pro Logic Dolby Stereoeffekt abspielen wollen. Hierdurch entsteht ein realitätsnaher 2-Kanal-Wiedergabeeffekt.
• Stereo: Wählen Sie diese Einstellung, wenn eine DVD, die im 5.1-Audio-Format aufgenommen wurde, als 2-Kanal-Stereoton ausgegeben werden soll.

Digital Setup

Dynamisch (Dynamic Range)

Mit dem Begriff „Dynamic Range“ (Dynamikumfang) wird das Verhältnis vom leisesten zum lautesten Ton beschrieben. Ist der Dynamikumfang sehr groß, so gibt es sowohl sehr leise als auch sehr laute Töne.

Unter Umständen stellt dies ein Wiedergabeproblem dar. Ange- nommen, Sie sehen eine DVD in relativ lauter Umgebung. Sie können die Lautstärke nun erhöhen, um auch die leisen Passagen hören zu können, was allerdings den Nachteil hat, dass die lauten Passagen unangemessen laut werden. Sinnvoll ist es hier, den Dynamikumfang zu komprimieren (also zu reduzieren) und zugleich die Ausgabelautstärke zu erhöhen.

• FULL -2/8: Der Dynamikumfang wird etwas (2/8) bis maximal komprimiert (FULL).
• OFF: Der Dynamikumfang wird nicht komprimiert (Voreinstellung).

TV-Modell

Passen Sie die Ausgabe des DVD-Players an das Farbübertragungssystem Ihres Wiedergabegerät an. Folgende Optionen stehen zur Auswahl:

• PAL: In Europa verbreitetes System.
- AUTO: Wählen Sie diese Einstellung, wenn es sich bei Ihrem Wiedergabegerät um ein Multisystemgerät handelt.
• NTSC: Primär in Nordamerika verbreitetes System.

Diskettenmenü (Audio Sprache)

Wählen Sie hier die bevorzugte Sprache der Audio-Ausgabe aus.

Untertitel Sprache

Wählen Sie hier die bevorzugte Sprache der fi Imbegleitenden Untertitel aus.

Diskette Menü (Menü Sprache)

Wählen Sie hier die bevorzugte Sprache der DVD Menüs aus.

Sperrfunktion (Kinderschutz)

Manche DVDs weisen Informationen zur Zielgruppe auf. Das Vorgehen gleicht hierbei der Freigabe für Kinofi Ime („Freigegeben ab 12 Jahren“ z.B.).

Haben Sie die Kinderschutz-Option aktiviert, so wird, sofern vorhanden, die entsprechende Information von der DVD ausgelesen und mit dem von Ihnen voreingestellten Wert verglichen. Ist eine DVD für eine ältere Altersgruppe vorgesehen als es von Ihnen voreingestellt wurde, so kann die DVD nicht abgespielt werden.

Folgendende Kinderschutz-Optionen können ausgewählt werden:

• Kind.Sicher: Kindergeeignet.
  • G: Für alle Altersgruppen geeignet.
• PG: Elterliche Begleitung wird empfohlen. Manche Passagen können für kleine Kinder unangemessen sein.
• PG 13: Eine elterliche Begleitung wird dringend empfohlen. Manche Passagen können für Kinder unter 13 Jahren unangemessen sein.
  • PGR: Eine elterliche Begleitung ist notwendig.
  • R: Jugendliche unter 17 Jahren dürfen den Film nur in Begleitung eines Erwachsenen sehen.
• NC17: Kinder und Jugendliche unter 17 Jahren dürfen den Film nicht sehen.
• Erwachsener: Der Film darf nur von Erwachsenen gesehen werden.
  • Aus: Der Kinderschutz ist deaktiviert.

Kennwort

Möchten Sie den DVD-Player mit einer Kindersicherung versehen, so müssen Sie zuvor ein Passwort vergeben. Mit dem Passwortschutz werden die Einstellungen zur Kindersicherung geschützt, so dass diese nur von Ihnen verändert werden können.

Um das Passwort zu ändern, müssen Sie das aktuelle Passwort eingeben. Das Master-Passwort ist „1379“.

i HINWEIS:

Haben Sie Ihr Passwort vergessen, so können Sie mit diesem Masterpasswort die Kindersicherung deaktivieren.

Gehen Sie folgendermaßen vor, um das Passwort zu ändern:

1. Geben Sie das aktuelle Passwort, in der Zeile „Altes Kennwort“, mit den Zifferntasten (Abb. 1/11) der Fernbedienung ein. Damit das Passwort nicht von Unbefugten gelesen werden kann, werden auf dem Bildschirm lediglich die Zeichen „XXXX“ angezeigt.
2. Geben Sie das neue Passwort, in der Zeile „Neues Kennwort“, mit den Zifferntasten der Fernbedienung ein.
3. Geben Sie zur Bestätigung das neue Passwort, in der Zeile „Bestätigen“, erneut ein. Bestätigen Sie Ihre Eingabe mit der Taste ENTER (Abb. 1/8).

Grundeinstellung

Wählen Sie den Befehl „Grundeinstellung/Reset“, wenn Sie das Gerät wieder auf die werkseitigen Voreinstellungen zurücksetzen möchten.

Alle Einstellungen, die von Ihnen vorgenommen wurden, gehen dabei verloren.

Technische Daten

Allgemeines

Netzspannung ....DC 13,8 V

Stromverbrauch ....10 A Max.

Leistung ....4 x 60 W PMPO

Monitor 4,3" / 10,9 cm TFT

Pixelanzahl 480 x 3 (RGB) x 272

FM-Bereich

Frequenzbereich 87,5 MHz bis 108,0 MHz

Nutzbare Empfi ndlichkeit ....15 dBμ.

I.F. Frequenz 10,7 MHz

AM-Bereich

Frequenzbereich 522 kHz bis 1620 kHz

Nutzbare Empfi ndlichkeit ....40 dB

I.F. Frequenz 450 kHz

(Line-Out)

Ausgang 2 CH & 4 CH

Signalformat PAL/NTSC

Video-Ausgang 1,0 V (P-P) 75 Ohm

CD-Player

System ...... MP3 Audio - System

Verwendbare CDs ..... CD/CD-R/CD-RW/MP3/DVD/VCD Disks (12 cm Disks)

Abspielbare Bit-Raten 32 - 320kBit/s

Anzahl der Quantizierungsbits 1 bit.

Frequenzcharakteristika ....20 Hz – 20KHz

Signal-Rausch-Verhältnis 90 dB (JIS)

Anzahl der Kanäle ....2 Stereo-Kanäle

Gehäuseabmessungen ....178 B x 50 H x 165 T

Regionalcode ....2 (= Europa, Grönland, Südafrika, Ägypten und Naher Osten, Japan)

Bluetooth

Standard ......V1.2 (Klasse II)

Frequenzband.... 2,4 GHz Spektrum

Reichweite ...... ca. 3 Meter (Freiraum)

Technische Änderungen vorbehalten!

Konformitätserklärung

Hiermit erklärt die Firma Clatronic International GmbH, dass sich das Gerät AR 773 DVD/TFT in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für Funkentstörung von Kraftfahrzeugen mit Fremdzündung (95/54/EC) befi ndet.

Bitte führen Sie das ausgediente Gerät einer umweltgerechten Entsorgung zu.

Störungsbehebung

Bevor Sie die Checkliste durchgehen, bitte zunächst den Anschluss fertig stellen. Wenn nach erfolgtem Durchprüfen der Checkliste immer noch Fragen offen sind, wenden Sie sich bitte an Ihre nächstgelegene Kundendienststelle.

Fehlersymptom Grund Lösung
CDs werden nur bis zur Hälfte in den CD Schacht eingezogen.	Die Schrauben der Transportsicherung sind nicht entfernt worden.	Entfernen Sie die Schrauben der Transportsicherung.
„Keine Diskette vorhanden“ wird im Display angezeigt.	Die CD ist falsch herum eingelegt.	Legen Sie die CD richtig herum ein.
CD lässt sich über die MOD(E) Taste nicht anwählen.	Es ist keine CD eingelegt.	Legen Sie eine CD ein.
	Ein USB Speicher-medium ist an den USB Anschluss angeschlossen.	Entfernen Sie das USB Speichermedium.
Nach Einlegen in das Gerät läuft die CD nicht.	Der Lautstärkeregler ist zu leise eingestellt.	Den Lautstärkeregler höher einstellen.
	Die Anschlüsse sind nicht korrekt ausgeführt.	Den +12V- sowie den Masseanschluss überprüfen.
CD setzt aus. Die Straßenoberfläche ist rau.		Zum Abspielen der CD warten, bis die Straße glatter wird.
		Das Gerät ist nicht fest eingebaut.
		Das Gerät fest einbauen. Sicherstellen, dass die hintere Befestigung verwendet wird, wenn das Fahrzeug keine geeignete Aufnahme für den hinteren Geräteteil bietet.
		Die CD ist defekt. Eine andere CD ausprobieren. Wenn diese korrekt läuft, ist die erste CD wahrscheinlich beschädigt.
		Die CD ist verschmutzt.
		Ggf. ist das Gerät zu steil im Fahrzeug eingebaut.

Fehlersymptom Grund Lösung
Keine Funktion. Die Zündung ist ausgeschaltet.		Den Zündschlüssel auf „ON“ oder „ACC“ drehen.
		Eine oder mehrere Sicherungen sind durchgebrannt.
Gerät lässt sich nicht über die Zündung „Ein“ bzw. „Aus“ Schalten.	Fehlanschluss (jeder KFZ Hersteller belegt den ISO Anschluss im Fahrzeug anders).	Bitte setzen Sie sich mit Ihrer KFZ Werkstatt oder einem Autospezialisten in Verbindung, wegen KFZ spezifi sche Anschlussadapter.
Das Gerät funktioniert nicht richtig (EJECT, LOAD, PLAY).	Der Mikrocomputer wurde durch elektromagnetische Felder gestört.	Die CD herausnehmen und wieder einlegen.
		Das Gerät aus- und dann wieder einschalten.
Das Gerät lässt sich nicht bedienen „hängt fest“.	Der Steuerprozessor des Gerätes könnte durch „Über- oder Unterspannung“ des Bordnetzes blockiert sein.	Betätigen Sie die RESET-Taste.
Kein Radioempfang. Das Antennenkabel ist nicht angeschlossen.		Das Antennenkabel fest in die Antennenbuchse des Gerätes stecken.
Schlechter Radioempfang.	Ggf. hat Ihr Fahrzeug eine spezielle Antenne (Phantom gespeiste Antenne.)	Bitte setzten Sie sich mit Ihrer KFZ Werkstatt oder einem Autospezialisten in Verbindung. (Für „Fremdfabrikate“ gibt es spezifi sche Einspeisweichen bzw. Spannungsadapter.)
Im automatischen Suchmodus stoppt das Radio bei keiner Sendestation.	Die Sendesignale sind zu schwach.	Manuell eine Sendestation einstellen.

Handhabung einer CD

Reinigen der CD

Vor dem Abspielen, die CD mit einem sauberen, staubfreien Reinigungstuch abwischen. Die CD in Pfeilrichtung abziehen.

ACHTUNG:

Keine Lösungsmittel wie Benzin oder Verdünner verwenden. Die allgemein erhältlichen Reinigungsmittel oder Anti-Statiksprays beschädigen das Gerät.

Einlegen der CD

Wenn die CD mit dem Aufdruck nach unten eingelegt wird, kann das Gerät beschädigt werden.

CD immer mit dem Label nach oben einlegen.

ACHTUNG:

Wenn sich bereits eine CD im CD-Schlitz befin det, nicht versuchen, eine weitere CD einzulegen. Dies kann zu Schäden am Gerät führen.

Anfassen der CD

Die CD stets am Rand anfassen. Um die CD sauber zu halten, nicht an der Oberfl ä che anfassen.

ACHTUNG:

• Keine Aufkleber oder Klebeband auf die CD kleben.
• Die CD nicht direkter Sonneneinstrahlung oder Wärmequellen wie Heizungsrohren aussetzen und sie auch nicht im Auto lassen, wenn dieses in praller Sonne geparkt wird, da dies zu einem beträchtlichen Temperaturanstieg führt.
• Überprüfen Sie alle CDs auf Risse, Kratzer und Verwellungen, bevor Sie sie abspielen. CDs mit derartigen Beschädigungen können unter Umständen nicht richtig abgespielt werden. Sie sollten diese CDs nicht verwenden.
• Verwenden Sie nur handelsübliche kreisrunde CDs mit 12 cm Durchmesser! CDs mit 8 cm Durchmesser oder CDs, die Konturen, z.B. eines Schmetterlings oder Herzens haben, sind zur Wiedergabe nicht geeignet. Es besteht Zerstörungsgefahr der CD und des Laufwerks. Für Beschädigungen durch ungeeignete CDs können wir keine Haftung übernehmen.

Garantie

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs, die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.

Im Garantiefall geben Sie bitte das komplette Gerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler.

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen, als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpfl ichtig!

Die Garantie erlischt bei Fremdeingriff.

Nach der Garantie

Nach Ablauf der Garantiezeit können Reparaturen kostenpfl ich- tig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden.

Kostenlose Hotline\*

Haben Sie Fragen zu Ihrem neuen Gerät? Unser Serviceteam steht gerne für Sie bereit. Kleinere Probleme lassen sich oft schon telefonisch lösen.

Rufen Sie deshalb bitte zunächst unsere Hotline an.

Hotline [phone]

Mo. – Do. 8.30 – 17.00 Uhr

Fr. 8.30 – 14.00 Uhr

oder per E-Mail:

[e-mail]

(*bei entsprechendem Telekommunikationstarif).

Service Anschrift

Clatronic International GmbH

Industriering Ost 40

Stichwortverzeichnis – Index

A

AF....10

Anschluss....7

APS Taste 11

Ausschalten....11

Auswurftaste 10

AUX IN 12

B

BAND Taste 9

Batterie in die Fernbedienung einsetzen 8

Bedienhinweise 8

Bedienteilwinkel verändern 12

Bedienung 9

Bluetooth 16

C

CD auswerfen 10

CD Handhabung 23

CLK Taste 12

D

DISP Taste 11

DVD-Player 17

E

Einschalten....11

G

Garantie....23

H

Handhabung einer CD 23

|

Inbetriebnahme 8

Installation 6

Mono Umschaltung ....3

Montage (Sicherheitshinweise) 5

MU Taste (Stummschalten)......10

P

PAIR Taste....12

PI (Programm Information) 10

Play / Pause (▶ II) 11

PTY Taste....10

PWR Taste 11

R

RANDOM (4RDM) (Zufallswiedergabe) 12

REG (Regional) 10

REL Taste 9

REPEAT (2RPT) (Wiederholen) 12

RESET Taste....9

S

SEL Taste 10

Sicherheitshinweise 5

Stereo Umschaltung ....3

Störungsbehebung....22

Stummschalten (siehe MU Taste) 10

T

TA (Verkehrsfunk)....10

Tasten der Fernbedienung ....3

Technische Daten 21

Telefonieren....16

Touch Screen 13

U

Uhrzeit (siehe CLK) 12

USB Anschluss 12

V

Verkehrsfunk (siehe TA) 10

Verkehrssicherheit 5

VOL Drehknopf....9

w

Wichtige Zusatzinformationen zum Einbau 8

Wiederholen (2RPT) 12

Z

Zufallswiedergabe (4RDM) 12

Menü-Übersicht

Seite Allgemeine Einstellung
TV-Monitor Norm/PS	Norm/LBBreit
Winkelzeichen Ein	Aus
OSD-Sprache Englisch	FranzösischDeutschSpanischItalien.Portug.
SPDIF-Ausgabe SPDIF Off	SPDIF/RAWSPDIF/PCM
Untertitel Ein	Aus
Scr Saver Ein	Aus
Letzter Speicher Ein	Aus

Lautsprechereinstellseite
Abwärtsmischung LT/RT	Stereo

Dolby Digital Einstellung
Dynamisch

Seite Bevorzugte Einst.
TV Modell PAL	AutoNTSC
Diskettenmenü Englisch	FranzösischSpanischDeutschItalienischPortugiesisch
Untertitel Englisch	FranzösischSpanischDeutschItalienischPortugiesischAus
Diskette Menü Englisch	FranzösischSpanischDeutschItalienischPortugiesisch
Sperrfunktion Kind.Sicher	2 G3 PG4 PG135 PGR6 R7 NC-17ErwachsenerAus
Kennwort Ändern
Grundeinst. Reset
