Produkttyp	GPS-Navigator
Marke	Sony
Modell	NV-U70T
Abmessungen (L × H × T)	ca. 104,7 × 87,5 × 42,9 mm
Gewicht	ca. 310 g
Stromversorgung	5 V Gleichspannung (Netzadapter) oder 5,2 V Gleichspannung (Kfz-Adapter); integrierter wiederaufladbarer Lithium-Ionen-Akku
Bildschirm	3,5-Zoll-TFT-LCD (4:3), 960 × 240 Pixel (230.400 Punkte)
GPS-Empfänger	12 Parallelkanäle
Vorinstallierte Karten	Europa (NV-U70T)
Sprachführung	15 wählbare Sprachen
Hauptfunktionen	Touchscreen, RDS-TMC (Verkehrsinformationen), automatische Helligkeitsregelung, Akkubetrieb, Routensuche per Adresse, Sonderziel, Favoriten
Betriebstemperatur	5 bis 45 °C
Akkuladung	Nur zwischen 5 und 45 °C möglich
Wartung	Austausch der Sicherung des Kfz-Adapters durch eine Sicherung gleicher Kapazität; Oberflächen vor Montage reinigen; Kondensation vermeiden
Sicherheit	Ohne Behinderung der Fahrersicht installieren; nicht während der Fahrt benutzen; Gerät aus dem Fahrzeug entfernen, um Diebstahl und übermäßige Hitze zu vermeiden
Ersatzteile und Reparierbarkeit	Zubehör optional: externe GPS-Antenne VCA-41, Halterungsset NVA-CU3T/CU3, Installationsset XA-49FM, Europakartenset NVD-DU3
Allgemeine Informationen	Garantie deckt keinen Datenverlust oder -beschädigung ab; Entsorgung gemäß WEEE-Richtlinien

Häufig gestellte Fragen - NV-U70T SONY

Wie setze ich das NV-U70T zurück?

Verwenden Sie einen spitzen Gegenstand (Kugelschreiber), um die Taste RESET auf der Rückseite des Geräts zu drücken. Wenn das Problem weiterhin besteht, schalten Sie die Hauptstromversorgung aus, indem Sie den Schalter POWER auf OFF schieben, warten Sie 10 Sekunden und stellen Sie ihn dann wieder auf ON.

Der integrierte Akku lädt nicht, was tun?

Stellen Sie sicher, dass der Schalter POWER auf ON steht. Achten Sie darauf, dass die Umgebungstemperatur zwischen 5 und 45 °C liegt. Wenn Sie den Netzadapter verwenden, trennen Sie ihn und schließen Sie ihn wieder an. Vermeiden Sie direkte Sonneneinstrahlung, da diese die Innentemperatur erhöhen kann.

Es wird kein GPS-Signal empfangen, warum?

Bewegen Sie das Fahrzeug an einen offenen Ort, fern von hohen Gebäuden oder Tunneln. Nach einer Unterbrechung der Hauptstromversorgung kann der Empfang einige Augenblicke dauern. Wenn die Windschutzscheibe beheizbar oder wärmereflektierend ist, verwenden Sie die optionale externe GPS-Antenne VCA-41.

Die Sprachführung ist zu leise, wie erhöhe ich die Lautstärke?

Wählen Sie im Menü Einrichtung die Option Lautstärke und erhöhen Sie den Pegel. Beachten Sie, dass bei Akkubetrieb die maximale Lautstärke auf etwa 70 % begrenzt ist.

Der LCD-Bildschirm ist dunkel oder schlecht beleuchtet, was tun?

Stellen Sie sicher, dass der Sensor für die automatische Helligkeitsregelung (oben links am Bildschirm) nicht verdeckt ist. Sie können die Empfindlichkeit im Menü Einrichtung > Lichtsensor anpassen. Bei großer Hitze kann der Bildschirm vorübergehend dunkler werden; das ist normal und verschwindet mit sinkender Temperatur.

Wie aktualisiere ich Karten oder füge Sprachen hinzu?

Verwenden Sie die mitgelieferte Software auf der Anwendungsdisc (DVD-ROM für das NV-U70T). Schließen Sie das Gerät über ein USB-Kabel an einen Computer an und starten Sie den Karten-Assistenten zum Hinzufügen von Kartendaten oder den Sprach-Assistenten zum Hinzufügen von Sprachen.

Wie installiere ich die TMC-Antenne, um Verkehrsinformationen zu empfangen?

Schließen Sie das Kabel der TMC-Antenne an die Buchse auf der linken Seite der Dockingstation an. Befestigen Sie das Saugnapfende an der Windschutzscheibe und spannen Sie das Kabel in zwei geraden Linien. Diese Funktion ist nur bei den Modellen NV-U70T und NV-U50T verfügbar.

Wie entferne ich das Gerät von der Dockingstation?

Halten Sie das Gerät mit einer Hand fest und drücken Sie die Taste RELEASE an der Dockingstation. Das Gerät wird ausgeworfen; nehmen Sie es vorsichtig heraus.

Kann ich eine externe GPS-Antenne verwenden?

Ja, eine optionale externe GPS-Antenne (VCA-41) kann an die dafür vorgesehene Buchse (Rückseite) angeschlossen werden. Sie wird empfohlen, wenn die Windschutzscheibe metallisiert ist oder der Empfang schwach ist.

Was tun bei Kondensation im Inneren des Geräts?

Bei feuchtem Wetter kann sich Kondensation bilden. Schalten Sie den Schalter POWER auf OFF und warten Sie etwa eine Stunde, bis die Feuchtigkeit verdunstet ist, bevor Sie das Gerät wieder verwenden.

BEDIENUNGSANLEITUNG NV-U70T SONY

Anleitung zur schnellen Inbetriebnahme

DE

To Touch

Bitte nehmen Sie sich etwas Zeit, um den Geräte-Pass vollständig auszufüllen. Dieser befindet sich auf der hinteren Umschlagseite dieser Bedienungsanleitung.

Hinweise zu dieser Anleitung

• In dieser Anleitung zur schnellen Inbetriebnahme finden Sie Anweisungen zur Installation, zum Anschließen und zu den Grundfunktionen des Systems. Nähere Erläuterungen finden Sie im Handbuch (PDF-Format) auf der mitgelieferten Anwendungs-Disc.
• In diesem Handbuch wird davon ausgegangen, dass der Anwender mit dem Betriebssystem Microsoft® Windows® vertraut ist. Einzelheiten zum Betrieb des Computers finden Sie im Handbuch zum Computer.
  • Die Abbildungen in dieser Anleitung können sich von dem eigentlichen Gerät unterscheiden.
• Bewahren Sie diese Anleitung zum späteren Nachschlagen gut auf.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Geeignetes Zubehör: Autobatterieadapter/Netzteil

Keine Garantie für Datenverluste und beschädigte Daten

Sony übernimmt keine Garantie für Datenverluste und beschädigte Daten.

Achtung

UNTER KEINEN UMSTÄNDEN ÜBERNIMMT SONY DIE HAFTUNG FÜR NEBEN-, INDIREKTE ODER FOLGESCHÄDEN ODER FÜR IRGENDWELCHE ANDEREN SCHÄDEN, EINSCHLIESSLICH UND OHNE JEDE EINSCHRÄNKUNG JEGLICHER HAFTUNG FÜR ENTGANGENEN GEWINN, ENTGANGENES EINKOMMEN, DATENVERLUST, NUTZUNGSAUSFALL DES PRODUKTS ODER ZUGEHÖRIGER GERÄTE, AUSFALLZEITEN ODER ZEITAUFWAND DES BENUTZERS, DIE AUF DIE VERWENDUNG DIESES PRODUKTS, DER ZUGEHÖRIGEN HARDWARE UND/ ODER SOFTWARE ZURÜCKGEHEN ODER IN VERBINDUNG DAMIT AUFTRETEN.

Willkommen!

Danke, dass Sie sich für dieses Bordnavigationssystem von Sony entschieden haben. Lesen Sie diese Anleitung vor Inbetriebnahme des Systems bitte genau durch und bewahren Sie sie zum späteren Nachschlagen sorgfältig auf.

FUNKTIONEN UND MERKMALE:

• Plug & Play-Unterstützung
• Vorinstallierte Europakarte (NV-U70T)
- Vorinstallierte Regionalkarte (NV-U50T/U50)
- Auswahl aus 15 Sprachen für die Sprachführung und die Bildschirmanzeigen
- Hochwertiges 3,5-Zoll-Display mit Touchscreen
- Hoch entwickelter GPS-Empfänger mit 12 parallelen Kanälen
• Lautsprecher hoher Qualität
- RDS-TMC-kompatibel (Traffic Message Channel) (NV-U70T/U50T)
- Akkubetrieb
• Automatischer Dimmer

Inhalt

Wichtiger Hinweis....4

Vorbereitungen 7

Überprüfen des Lieferumfangs ..... 7

Installieren des Geräts 8

Installieren der TMC-Antenne (nur NV-U70T/U50T)....10

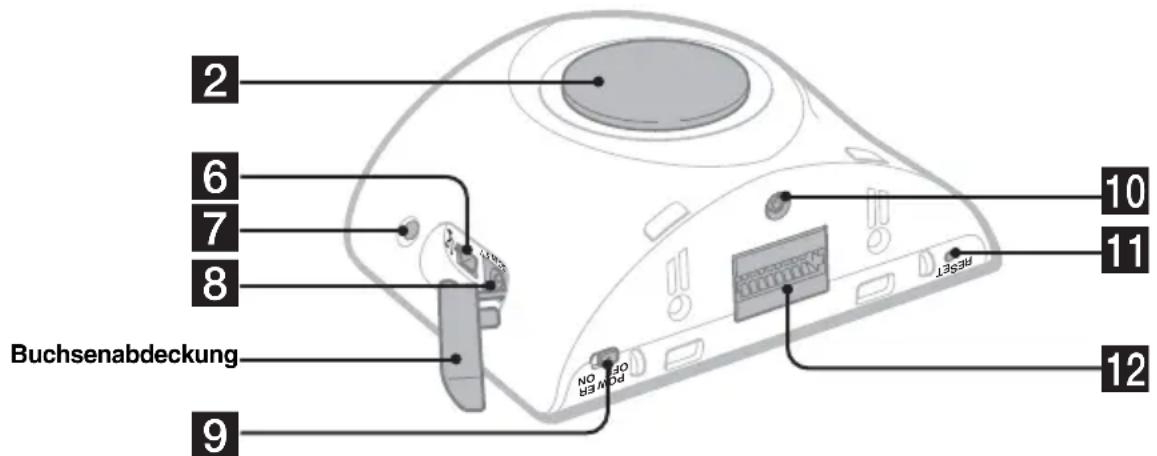

Lage und Funktion der Teile

und Bedienelemente ..... 11

Einschalten des Geräts. 12

Starten der Navigation....12

Empfangen von GPS-Signalen ..... 12

Grundfunktionen 13

Arbeiten mit dem Menü. 13

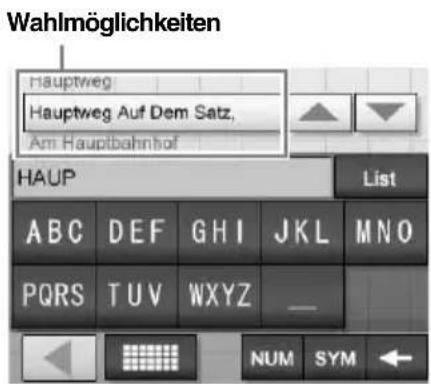

Arbeiten mit der Tastatur....13

Routensuche 14

Festlegen des Ziels und Starten der Routenführung .... 14

Festlegen des Ziels auf andere Weise ..... 15

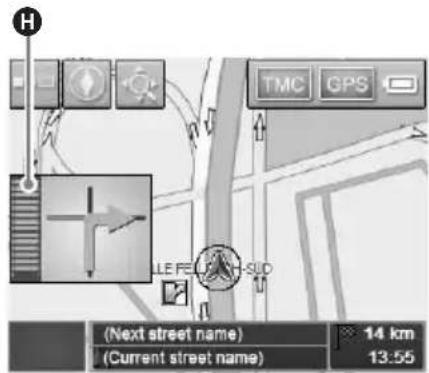

Anzeigen für die Routenführung. 16

Systemeinstellungen 17

Arbeiten mit der mitgelieferten Software 18

Anschließen an einen Computer ..... 18

Funktionen der Software ..... 19

Weitere Informationen 19

Sicherheitsmaßnahmen 19

Hinweis zum LCD-Bildschirm ..... 19

Wartung 19

Hinweise zur Entsorgung des Geräts ..... 20

Technische Daten 21

Störungsbehebung. 21

Zurücksetzen des Geräts 22

Wichtiger Hinweis

Um das Risiko von Unfällen und Verletzungen zu vermeiden, lesen Sie vor dem Installieren und vor der Inbetriebnahme des Geräts bitte die folgenden Warnhinweise.

Umgang mit dem System

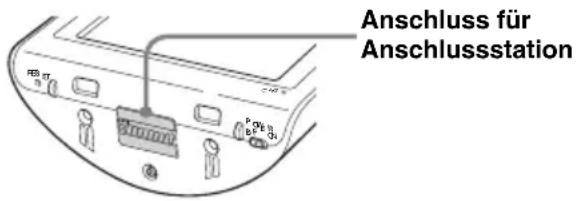

- Achten Sie darauf, dass keine Fremdkörper in den Anschluss für die Anschlussstation des Geräts gelangen. Andernfalls kann es zu Fehlfunktionen kommen.

- Drücken Sie I/☐, um das Gerät auszuschalten, nehmen Sie es von der Anschlussstation und trennen Sie den Autobatterieadapter von der Zigarettenanzünderbuchse. Andernfalls wird der Autobatterie möglicherweise Strom entzogen. Beachten Sie Folgendes:

– Durch Ausschalten der Zündung wird das Gerät nicht ausgeschaltet und es entzieht dem Lithium-Ionen-Akku (eingebaut) weiterhin Strom.
- Wenn die Zigarettenanzünderbuchse nicht mit der Position ACC oder I des Zündschlosses verbunden ist, wird der eingebaute Akku auch bei ausgeschalteter Zündung mit Strom versorgt.
– Achten Sie auf die Anzeige CHG unten rechts am Gerät. Diese Anzeige leuchtet während des Ladevorgangs.

• Schützen Sie das Gerät vor Feuer. Andernfalls kann es zu einer Fehlfunktion kommen.
• Lassen Sie kein Wasser, keinen Regen und keine sonstigen Flüssigkeiten in das Gerät gelangen. Andernfalls kann es zu einer Fehlfunktion kommen.
• Wenn das Gerät direktem Sonnenlicht ausgesetzt wird, verdunkelt sich möglicherweise das LCD-Display und die Anzeige ist nicht mehr deutlich erkennbar. Dies ist keine Fehlfunktion. Das Phänomen verschwindet, sobald die Temperatur sinkt.
• Beachten Sie, dass der eingebaute Akku nur bei Temperaturen von 5 – 45 °C geladen werden kann.

- Schützen Sie das Gerät vor hohen Temperaturen. Andernfalls verringert sich die Kapazität des eingebauten Akkus oder er lässt sich gar nicht mehr aufladen.

Sicherheit

Allgemeines

• Drücken Sie nicht zu fest auf das Gerät und die Anschlussstation. Andernfalls können sie herunterfallen, unter das Bremspedal usw. geraten und einen Unfall auslösen.
• Beachten Sie beim Fahren mit der Routenführung die Verkehrsvorschriften vor Ort, wie z. B. Einbahnstraßen.
• Schauen Sie während der Fahrt nicht auf das Gerät. Dies ist gefährlich, denn Sie könnten abgelenkt werden und einen Verkehrsunfall verursachen.
• Wenn Sie das Gerät während der Fahrt bedienen müssen, halten Sie zuvor unbedingt an einer sicheren Stelle an.
• Wenn Sie das Fahrzeug abstellen, lassen Sie das Gerät nicht im Fahrzeug, um zu verhindern, dass das Gerät gestohlen oder durch hohe Temperaturen im Wageninneren beschädigt wird.
• Wenn Sie den Autobatterieadapter nicht verwenden, trennen Sie ihn von der Zigarettenanzünderbuchse. Andernfalls wird die Batterie möglicherweise entladen, auch wenn sich der Zündschlüssel in der Position OFF befindet.
• Achten Sie darauf, dass keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen.
• Setzen Sie ausschließlich das angegebene Gerät auf die Anschlussstation.
• Schließen Sie ausschließlich mitgelieferte oder gesondert erhältliche Zubehörteile (Autobatterieadapter, Netzteil usw.) an.
• Modifizieren Sie das Gerät nicht.
• Zerlegen Sie das Gerät nur, wenn Sie es entsorgen wollen.

Installation

• Informieren Sie sich über die örtlichen Verkehrsregeln und Vorschriften, bevor Sie das Gerät installieren.
• Installieren Sie das Gerät ordnungsgemäß wie in den Installationsanweisungen erläutert. Bei unsachgemäßer Installation besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.
• Stellen Sie vor der Installation unbedingt den Zündschlüssel in die Position OFF oder ziehen Sie ihn ab. Wenn Sie das Gerät bei eingeschalteter Zündung installieren, wird die Autobatterie möglicherweise entladen oder es kann zu einem Kurzschluss kommen.
• Beachten Sie unbedingt Folgendes:

- Setzen Sie das Gerät ordnungsgemäß auf die Anschlussstation.

– Reinigen Sie die Oberfläche des Saugnapfs und die Windschutzscheibe, bevor Sie die Anschlussstation anbringen. Vergewissern Sie sich, dass der Saugnapf gut an der Windschutzscheibe haftet.

• Bei niedrigen Temperaturen muss der Innenraum des Fahrzeugs vor der Installation der Anschlussstation und des Geräts aufgeheizt werden. Hohe bzw. niedrige Temperaturen sowie plötzliche Temperaturwechsel beeinflussen die Haftfähigkeit des Saugnapfs.
• Wischen Sie die Windschutzscheibe trocken, wenn sich im Fahrzeug Feuchtigkeit niedergeschlagen hat.

Wenn Sie diese Hinweise nicht beachten, können das Gerät und die Anschlussstation herunterfallen, unter das Bremspedal usw. geraten und einen Unfall auslösen.

• Verlegen Sie die Kabel unbedingt so, dass sie beim Fahren nicht hinderlich sind.
• Verwenden Sie das Gerät nicht in einem Fahrzeug, wenn das USB-Kabel angeschlossen ist.
• Schließen Sie den Autobatterieadapter ausschließlich an die Anschlussstation an.
• Achten Sie bei der Installation dieses Geräts darauf, keine elektrischen oder sonstigen Leitungen oder Kabel irgendwelcher Art oder den Treibstofftank zu beschädigen. Andernfalls besteht Feuer- oder Unfallgefahr. Wenn Sie an Fahrzeugteilen Bohrungen anbringen, vergewissern Sie sich, dass keine verdeckten Fahrzeugteile beschädigt werden.
• Bringen Sie keine Schrauben, Bolzen oder Muttern an sicherheitsrelevanten Teilen wie Lenksäule, Benzinleitung oder Bremssystem an und modifizieren Sie solche Teile nicht. Andernfalls besteht Feuer- oder Unfallgefahr.
• Achten Sie darauf, dass keine Kabel zwischen den beweglichen Teilen einer Sitzschiene eingeklemmt werden können.
• Informationen über Polarität, Batteriespannung und Position der Airbags bei Ihrem Fahrzeug erhalten Sie bei Ihrem Autohändler.

Montageposition

- Installieren Sie das Gerät an einer sicheren Stelle, an der es:

– die Sicht des Fahrers nicht behindert,
– die Funktionstüchtigkeit der Airbags nicht beeinträchtigt,
– beim Fahren nicht hinderlich ist. Achten Sie besonders darauf, dass das Lenkrad, der Schalthebel und das Bremspedal nicht blockiert werden,
– keiner Hitze und keinen hohen Temperaturen ausgesetzt ist.
- Wenden Sie sich bitte an qualifiziertes Fachpersonal, wenn Sie die Anschlussstation nicht sicher am Fahrzeug anbringen können.

Das GPS-System

GPS-Satelliten (Global Positioning System) strahlen kontinuierlich Signale aus, mit denen sich weltweit eine relativ genaue Positionsbestimmung vornehmen lässt. Mithilfe einer GPS-Antenne können diese Signale empfangen und die Position des Empfängers (Längengrad, Breitengrad und Höhe) ermittelt werden. Für eine zweidimensionale Positionsbestimmung (Längengrad und Breitengrad) sind Informationen von 3 Satelliten erforderlich. Für eine dreidimensionale Positionsbestimmung (Längengrad, Breitengrad und Höhe) werden die Signale von 4 Satelliten benötigt. Da GPS-Satelliten vom US-amerikanischen Verteidigungsministerium kontrolliert werden, gibt es eine gewollte Fehlerspanne von bis zu 10 Metern. Dadurch kann beim GPS-Navigationssystem die ermittelte Position zwischen 10 und 200 Metern von der tatsächlichen Position abweichen. Die GPS-Signale werden von Satelliten ausgestrahlt und sind deshalb an den folgenden Orten möglicherweise gar nicht oder nicht einwandfrei zu empfangen:

- In Tunneln oder Unterführungen

- Unter Autobahnen

• Zwischen hohen Gebäuden

- Zwischen hohen Bäumen mit dichtem Laubwerk

Stellen Sie das Fahrzeug nach der Anfangsinstallation bis zu 20 Minuten an einer sicheren, offenen Stelle (keine hohen Gebäude usw.) ab, damit die GPS-Signale empfangen werden können, bevor Sie das Navigationssystem in Betrieb nehmen. Für eine korrekte Bestimmung der aktuellen Fahrzeugposition werden die Signale von mindestens 3 GPS-Satelliten benötigt.

Fortsetzung auf der nächsten Seite →

Hinweis

Wenn Sie das Gerät einschalten (ON), nachdem die Hauptstromversorgung ausgeschaltet (OFF), der eingebaute Akku vollständig entladen oder das Gerät zurückgesetzt wurde, dauert es einige Zeit, bis GPS-Signale empfangen werden.

Die Software

Lesen Sie die folgenden Nutzungsbedingungen vor der Verwendung bitte sorgfältig durch.

• Die Software und das Softwarehandbuch sind urheberrechtlich geschützt. Ohne die Zustimmung des Urheberrechtsinhabers dürfen sie weder ganz noch auszugsweise reproduziert werden. Auch ein Verleih der Software ist untersagt.
• Wenn bei dieser Software aufgrund eines Herstellungsfehlers ein Problem auftritt, wird das Produkt nach Sonys Ermessen von Sony ersetzt oder erstattet. Weiter gehende Haftungsansprüche gegenüber Sony bestehen jedoch nicht.
  • Die mit diesem Produkt gelieferte Software kann nur mit ausdrücklich dafür geeigneten Geräten eingesetzt werden.
• Wir sind um eine stetige Verbesserung unserer Produkte bemüht. Beachten Sie deshalb bitte, dass sich die Softwarespezifikationen ohne Ankündigung ändern können.
• Straßen und Namen auf der Karte können von den tatsächlichen Straßen und Namen abweichen.
  • Die Gewährleistung schließt das Recht auf Umtausch oder Erstattung des Kaufpreises aufgrund von typografischen Fehlern und Unvollständigkeiten oder anderen Darstellungsfehlern aus.
• Auf keinen Fall dürfen die Kartendaten ohne Zustimmung des Urheberrechtsinhabers ganz oder auszugsweise kopiert oder verwendet werden.
  • Die Inhalte unterliegen unangekündigten Änderungen.

Durch Verwendung des Geräts erklären Sie sich mit den oben genannten Bedingungen einverstanden.

Vorbereitungen

Überprüfen des Lieferumfangs

Überprüfen Sie den Lieferumfang.

- Hauptgerät (1)

- Anschlussstation*1 (1)

• TMC-Antenne (1)/Saugnäpfe (2) (beim NV-U70T/U50T)

- Beidseitiges Klebeband (1)

- Unterlage (1)

- Tragebeutel (1)

• Anwendungs-Disc (CD-ROM) (1) (beim NV-U50T/U50)

- Anwendungs-Disc (DVD-ROM) (1) (beim NV-U70T)

• Anleitung zur schnellen Inbetriebnahme (1)
• Garantiekarte (1)
• Benutzerregistrierungskarte (1)
• ENDBENUTZERLIZENZVERTRAG (1)

*1 Die Modelle NV-U70T/U50T weisen an der linken Seite eine TMC-Antennenbuchse auf.

*2 Die Modellbezeichnung finden Sie auf dem Aufkleber an der Unterseite des Hauptgeräts.

Installieren des Geräts

Der Hauptnetzschalter

Schalten Sie vor der Installation die Hauptstromversorgung ein, indem Sie den Schalter POWER in die Position ON stellen.

Danach können Sie das Gerät ein- bzw. ausschalten, indem Sie I/Oben rechts am Hauptgerät drücken.

Hinweise

• Lassen Sie die Hauptstromversorgung eingeschaltet, es sei denn, Sie wollen das Gerät mehr als 3 Monate lang nicht verwenden.
• Wenn Sie die Hauptstromversorgung aus- und dann wieder einschalten, kann es einige Zeit dauern, bis wieder GPS-Signale empfangen werden.

Die Montage mit Saugnapf

Wählen Sie zunächst an der Windschutzscheibe die Montageposition aus. Das Gerät muss für den Fahrer gut sichtbar sein, ohne die Sicht auf die Straße zu blockieren. Achten Sie darauf, dass alle Montageflächen sauber und trocken sind.

Die gesondert erhältlichen Anschlussstationen NVA-CU3T/CU3 werden ebenfalls wie in den Schritten unten erläutert installiert.

Hinweise

• Installieren Sie das Gerät an einer sicheren Stelle, an der es das GPS-Signal nicht blockiert.
• Bei längerem Gebrauch beeinflussen hohe bzw. niedrige Temperaturen und Temperaturwechsel die Haftfähigkeit des Saugnapfs. Nehmen Sie die Anschlussstation deshalb regelmäßig ab und bringen Sie sie wieder an.
• Achten Sie bei der Installation auf einen ausreichenden Abstand zwischen der Anschlussstation und dem Armaturenbrett.

1 Bringen Sie die Anschlussstation an der Windschutzscheibe an.

Abbildung einer installierten Anschlussstation (Beispiel)

Führen Sie Schritt ① - ③ aus.

① Reinigen und trocknen Sie die Oberfläche des Saugnapfs.
② Drücken Sie die Mitte des Saugnapfs fest gegen die Windschutzscheibe, um die restliche Luft herauszudrücken, und betätigen Sie dann den Hebel.

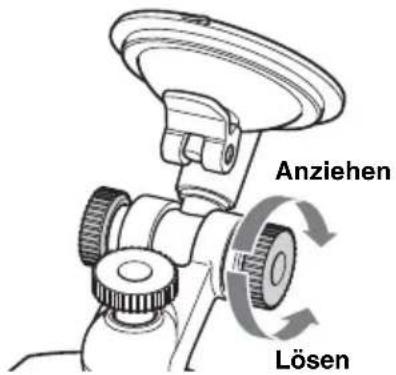

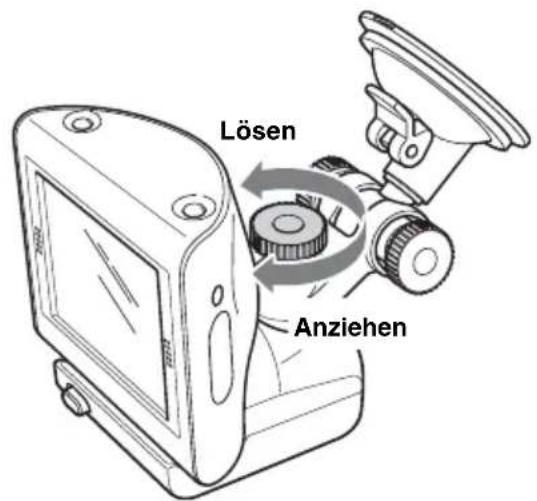

③Halten Sie den linken Knopf* fest, lösen Sie den rechten Knopf, richten Sie die Anschlussstation ungefähr vertikal aus und ziehen Sie den rechten Knopf wieder an. *Der linke Knopf lässt sich nicht drehen.

Wenn Sie die Anschlussstation dauerhaft an der Windschutzscheibe befestigen wollen

Hohe bzw. niedrige Temperaturen beeinflussen die Haftfähigkeit des Saugnapfs und er kann sich von der Windschutzscheibe lösen. Wenn Sie die Anschlussstation dauerhaft an der Windschutzscheibe befestigen wollen, bringen Sie das mitgelieferte beidseitige Klebeband am Saugnapf an.

Wenn die Unterkante der Anschlussstation das Armaturenbrett berührt

Bringen Sie zum Schutz die mitgelieferte Unterlage an.

Schneiden Sie die Unterlage auf die richtige Größe zu, bevor Sie sie anbringen.

Hinweis

Das beidseitige Klebeband lässt sich nur schwer wieder entfernen, nachdem es einmal angebracht wurde.

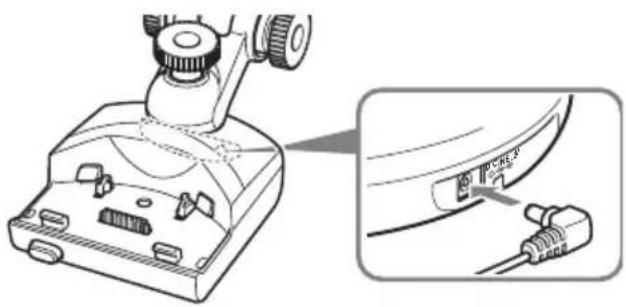

2 Schließen Sie die Anschlussstation an die Zigarettenanzünderbuchse an.

①Schließen Sie den Autobatterieadapter an die Buchse DC IN 5.2V an der Rückseite der Anschlussstation an.

② Stecken Sie das andere Ende des Autobatterieadapters bis zum Anschlag in die Zigarettenanzünderbuchse.

*Leuchtet auf, wenn Sie nach der Installation die Zündung einschalten.

Hinweis

Je nach Größe und Form der Zigarettenanzünderbuchse ist der Anschluss unter Umständen nicht möglich.

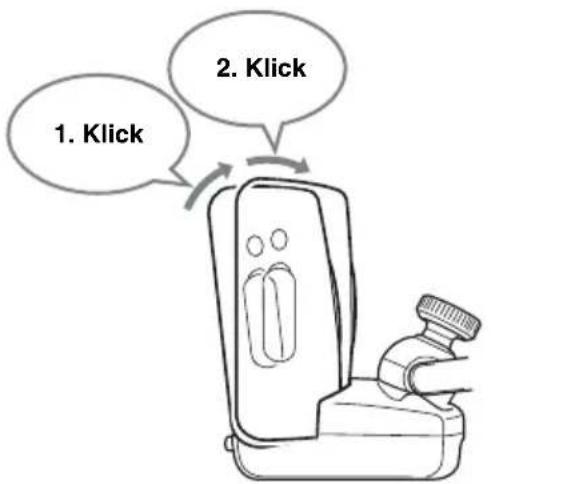

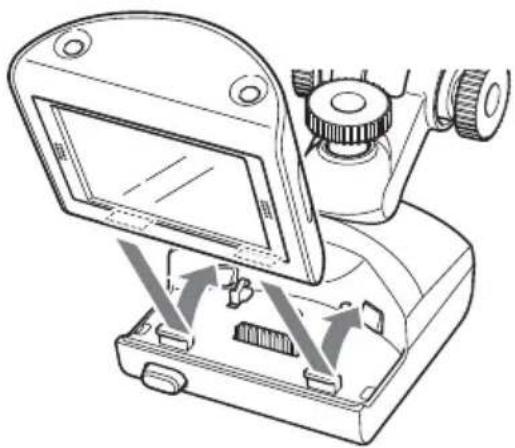

3 Richten Sie die 2 Aussparungen an der Unterseite des Geräts an den Laschen an der Anschlussstation aus und drücken Sie das Gerät in die Halterung, bis es einrastet.

Achten Sie darauf, dass das Gerät fest in der Anschlussstation einrastet (2 Klicks).

Fortsetzung auf der nächsten Seite →

4 Lösen Sie den mittleren Knopf, stellen Sie den Winkel so ein, dass der Monitor gut ablesbar ist, und ziehen Sie den Knopf wieder an.

Tipp

Über das mitgelieferte Netzteil können Sie das Gerät auch an eine Netzsteckdose anschließen.

So nehmen Sie das Gerät von der Anschlussstation ab

1 Halten Sie das Gerät fest und drücken Sie die Taste RELEASE an der Anschlussstation.

Das Gerät löst sich von der Anschlussstation.

2 Nehmen Sie das Gerät von der Anschlussstation.

Installieren der TMC-Antenne (nur NV-U70T/U50T)

Installieren Sie die TMC-Antenne. So können Sie Verkehrsinformationen über RDS-TMC (Traffic Message Channel) empfangen.

1 Verbinden Sie das TMC-Antennenkabel mit der TMC-Antennenbuchse an der linken Seite der Anschlussstation.

2 Bringen Sie den Saugnapf am Ende der Antenne und den zweiten Saugnapf so an der Windschutzscheibe an, dass das Antennenkabel 2 gerade Linien bildet.

Lage und Funktion der Teile und Bedienelemente

Vorderseite:

Rückseite:

Näheres finden Sie auf den angegebenen Seiten.

1 Taste VOICE/POSITION

Während der Routenführung:

Abrufen der nächsten

Sprachführungsansage.

Im Modus zum Verschieben des

Kartenausschnitts:

Anzeigen der aktuellen Fahrzeugposition.

2 Lautsprecher

Gibt die Sprachführung und Warnhinweise aus.

3 Display/Touchscreen

4 Taste I/ ^① (Ein/Bereitschaft) 12

Ein- bzw. Ausschalten des Geräts.

5Anzeige CHG (Laden des Akkus)

Leuchtet während des Ladevorgangs rot.

6USB-Buchse 18

Hier können Sie über ein USB-Kabel einen Computer anschließen.

7 Sensor für automatischen Dimmer

Näheres zum automatischen Dimmer finden Sie im mitgelieferten Handbuch im PDF-Format.

8 Buchse DC IN 5V

Hier können Sie das Netzteil anschließen.

9 Schalter POWER 8, 22

Ein- bzw. Ausschalten der Hauptstromversorgung.

10 Buchse für externe GPS-Antenne\*

11Taste RESET 22

12 Anschluss für Anschlussstation

* Nicht mitgeliefert

Einschalten des Geräts

Vergewissern Sie sich zunächst, dass sich der Schalter POWER rechts an der Unterseite des Geräts in der Position ON befindet (Seite 8).

1 Drücken Sie I/☐.

So schalten Sie das Gerät aus

Drücken Sie I/☐.

Das Gerät wechselt in den Bereitschaftsmodus und die Leistungsaufnahme wird auf ein Minimum verringert.

Hinweis

Nehmen Sie das Gerät unbedingt von der

Anschlussstation und trennen Sie den

Autobatterieadapter von der

Zigarettenanzünderbuchse, wenn Sie das Gerät nicht verwenden, damit der Autobatterie kein Strom entzogen wird.

Starten der Navigation

1 Schalten Sie das Gerät ein und berühren Sie die gewünschte Sprache.

Ein Warnhinweis wird angezeigt.

2 Lesen Sie den Warnhinweis und berühren Sie „Annehmen“.

Das Lernprogramm wird angezeigt.

3 Berühren Sie ▼, um fortzufahren.

Das Hauptmenü wird angezeigt.

Empfangen von GPS-Signalen

Stellen Sie das Fahrzeug nach der Anfangsinstallation bis zu 20 Minuten an einer sicheren, offenen Stelle (keine hohen Gebäude usw.) ab, damit die GPS-Signale empfangen werden können, bevor Sie das Navigationssystem in Betrieb nehmen. Für eine korrekte Bestimmung der aktuellen Fahrzeugposition werden die Signale von mindestens 3 GPS-Satelliten benötigt.

Der GPS-Status wird im Display angezeigt.

Anzeige für den GPS-Status*

* Leuchtet hellgrün, wenn die Signalstärke für die Navigation ausreichend ist. Leuchtet dunkelgrün, wenn das Signal zu schwach ist.

Grundfunktionen

Im Folgenden wird beschrieben, wie Sie das Gerät bedienen.

Verwenden Sie zum Bedienen des Geräts den Touchscreen. Berühren Sie die angezeigten Symbole vorsichtig mit dem Finger.

Hinweis

Drücken Sie nicht zu fest auf das Display und tippen Sie nicht mit spitzen Gegenständen wie einem Kugelschreiber usw. auf das Display.

Arbeiten mit dem Menü

Gehen Sie zum Einstellen von Optionen im Menü folgendermaßen vor.

1 Rufen Sie das Hauptmenü auf.

Berühren Sie in der Kartenanzeige die Karte. Berühren Sie in der Menüanzeige, um die Karte aufzurufen, und berühren Sie dann die Karte.

2 Berühren Sie „Einstellungen“ und dann die gewünschte Option.

3 Berühren Sie ▲/▼, um in der Liste zu blättern, und berühren Sie dann die gewünschte Einstelloption.

Beispiel: Anzeige für Lautstärkeeinstellung

4 Nehmen Sie die gewünschte Einstellung vor.

Berühren Sie die gewünschte Einstellung und wählen Sie sie aus oder geben Sie Zeichen ein.

Beim Arbeiten mit dem Menü:

Um zur vorherigen Anzeige zurückzuschalten, berühren Sie.

Wenn Sie die Menüauswahl wieder aufheben wollen, berühren Sie (die Anzeige mit der aktuellen Fahrzeugposition erscheint).

Hinweis

Welche Optionen und Einstellungen angezeigt werden, hängt von der ausgewählten Menüoption ab.

Arbeiten mit der Tastatur

Die Tastaturanzeige erscheint, wenn Text eingegeben werden muss.

Sie können alle Zeichen in Großbuchstaben eingeben, da das System sie automatisch konvertiert. Bei Bedarf können Sie auch Sonderzeichen eingeben, um z. B. ein gespeichertes Ziel zu benennen.

Mobiltelefon-Tastaturanzeige

Fortsetzung auf der nächsten Seite →

Funktion Vorgehen

Eingabe eines alphabetischen Zeichens	Berühren Sie die entsprechende Taste (z. B. „ABC“) so oft, bis das gewünschte Zeichen in der Zeile über der Tastatur hervorgehoben wird.
Eingabe einer Ziffer Berühren Sie „NUM“, um zur numerischen Tastatur zu wechseln, berühren Sie die gewünschte Ziffer und dann „ABC“, um zurückzuschalten.
Eingabe eines Leerzeichens	Berühren Sie „_“
Löschen eines Zeichens	Berühren Sie „←“
Auswählen einer Wahlmöglichkeit	Berühren Sie ▲/▼, um in der Liste zu blättern, und dann zur Bestätigung die gewünschte Wahlmöglichkeit.
Anzeigen der Liste aller Wahlmöglichkeiten	Berühren Sie „List“

Bei der Tastaturanzeige können Sie zwischen einer Tastatur, wie sie bei Mobiltelefonen üblich ist, und einer normalen Tastatur mit alphabetischen Zeichen wählen.

Berühren Sie um zur normalen Tastatur zu wechseln.

Die normale Tastatur funktioniert wie die Mobiltelefon-Tastatur, mit Ausnahme der folgenden Funktionen:

– Eingabe eines Zeichens: Berühren Sie die Taste für das gewünschte Zeichen.
– Eingabe eines Sonderzeichens: Berühren Sie „SYM“, um zur Sonderzeichentastatur zu wechseln, und „ABC“, um zurückzuschalten.

Berühren Sie, wenn Sie wieder zur Mobiltelefon-Tastatur wechseln wollen.

Routensuche

Nachdem Sie das Ziel festgelegt haben, sucht das System automatisch nach Routen.

Überprüfen Sie zunächst, ob die GPS-Signale für die Navigation ausreichend stark sind (Seite 12).

Festlegen des Ziels und Starten der Routenführung

Im Folgenden wird erläutert, wie Sie eine Route suchen und die Routenführung starten.

Als Beispiel wird erläutert, wie Sie das Ziel anhand der Adresse festlegen können.

Nähere Erläuterungen zu anderen Möglichkeiten, das Ziel festzulegen, finden Sie unter „Festlegen des Ziels auf andere Weise“ auf Seite 15.

Stellen Sie aus Sicherheitsgründen das Fahrzeug an einer sicheren Stelle ab und geben Sie die Zielinformationen ein, bevor Sie losfahren.

1 Rufen Sie das Hauptmenü auf.

Berühren Sie in der Kartenanzeige die Karte. Berühren Sie in der Menüanzeige, um die Karte aufzurufen, und berühren Sie dann die Karte.

2 Wählen Sie „Neues Ziel“ → „Navigation“.

3 Berühren Sie das Eingabefeld „Land“, um das gewünschte Land auszuwählen.

Nur Länder, die in den aktuellen Kartendaten enthalten sind, können ausgewählt werden.

4 Wählen Sie „Adresse“.

5 Geben Sie die Adresse ein.

Erläuterungen zum Eingeben von Zeichen finden Sie unter „Arbeiten mit der Tastatur“ auf Seite 13.

Berühren Sie das jeweilige Eingabefeld, um die entsprechenden Daten einzugeben.

„Ort oder PLZ“

Geben Sie den Ort oder die Postleitzahl ein.

„Straße“/„-“

Geben Sie den Straßennamen und die Hausnummer (sofern bekannt) ein.

Wenn keine Hausnummer zur Verfügung steht, ist das Feld „–“ deaktiviert.

„Querstraße“

Geben Sie den Namen der Querstraße ein, wenn Sie diese als Zielpunkt verwenden wollen.

6 Wählen Sie „Navigation starten“.

Die Anzeige zur Auswahl von

Routenoptionen erscheint.

Näheres zum Auswählen von Routenoptionen finden Sie im mitgelieferten Handbuch im PDF-Format.

7 Wählen Sie erneut „Navigation starten“.

Die Kartenanzeige erscheint, die Route wird berechnet und die Routenführung beginnt.

Festlegen des Ziels auf andere Weise

Zum Festlegen des Ziels und zum Suchen der Route stehen Ihnen auch die folgenden Möglichkeiten zur Verfügung.

Wählen Sie im Hauptmenü die Optionen in der folgenden Reihenfolge und dann „Navigation starten“ (sofern erforderlich) aus.

Nähere Erläuterungen finden Sie im mitgelieferten Handbuch im PDF-Format.

Umkreissuche

Dient zum Suchen der Route anhand eines Sonderziels wie eines Restaurants, Hotels usw. im Umkreis der aktuellen Fahrzeugposition.

Nach Hause

Dient zum Suchen der Route zu Ihrer Heimatanschrift, sofern diese registriert ist. „Neues Ziel“ → „Nach Hause“

Sonderziel

Dient zum Suchen der Route anhand eines Sonderziels wie eines Restaurants, Hotels usw. durch Auswahl der Kategorie(n) und des gewünschten Ziels aus der entsprechenden Liste. Wählen Sie „Neues Ziel“ → „Navigation“ → „Sonderziel“ und legen Sie dann mit den folgenden Optionen den Suchbereich fest.

„---in der Nähe“

Gesucht wird im angegebenen Umkreis um den Kartenmittelpunkt.

„---im ganzen Land“

Gesucht wird im angegebenen Land.

„---in einem Ort“

Gesucht wird im angegebenen Ort.

Aus Karte wählen

Dient zum Suchen der Route zu einem Ziel, das direkt in der Kartenanzeige ausgewählt wird. „Neues Ziel“ → „Navigation“ → „Aus Karte wählen“

Letzte Ziele

Dient zum Suchen der Route zu einem der Ziele, nach denen zuletzt gesucht wurde.

„Neues Ziel“ → „Navigation“ → „Letzte Ziele“

Favoriten

Dient zum Suchen der Route zu einem gespeicherten Zielpunkt.

„Neues Ziel“ → „Navigation“ → „Favoriten“

Anzeigen für die Routenführung

Sobald eine Route berechnet wurde, beginnt die visuelle und akustische Routenführung.

Informationen zum Kartenwerkzeugmenü

①Ein-/Ausblenden des Werkzeugmenüs.
② Wechseln der Ausrichtung (Norden oben/Fahrtrichtung oben) der 2D-Karte.
③Wechseln in den Modus zum Verschieben des Kartenausschnitts.
④Anzeigen von TMC-Informationen.*
⑤Anzeigen detaillierter GPS-Informationen.
⑥Anzeige für den Akkuladezustand.

* Nur NV-U70T/U50T.

Leuchtet hellorange, wenn Signale empfangen werden.

Leuchtet dunkelorange, wenn keine Signale empfangen werden.

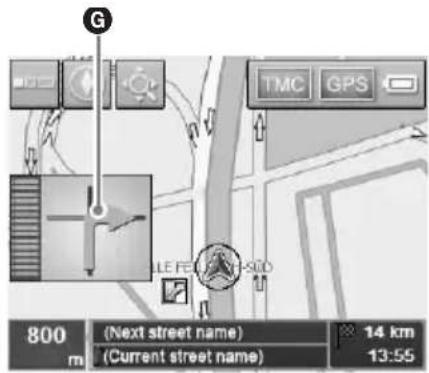

2D-Kartenanzeige

Fahrt geradeaus

Annäherung an Kreuzung

Annäherung an Kreuzung (unmittelbar vorher)

Nächste Anweisung direkt nach der Kreuzung

A Aktuelle Position
B Entfernung zur nächsten Abzweigung
©Nächste Richtung
D Aktueller Straßenname
E Nächster Straβenname
F Geschätzte Ankunftszeit/Entfernung zum Ziel
G Anweisung zur nächsten Abzweigung
H Balkenanzeige für Entfernung zur nächsten Abzweigung

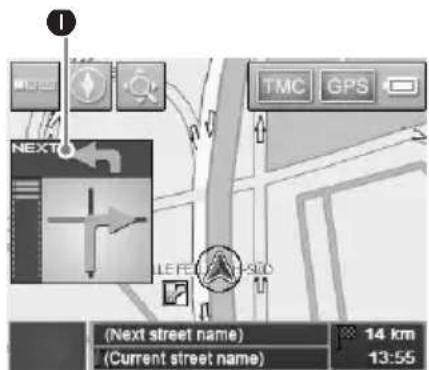

Nächste Anweisung nach Kreuzung

3D-Kartenanzeige

Die 3D-Kartenanzeige können Sie im Einstellmenü auswählen (Seite 17).

Routenanzeige

Sie können die gesamte Route bis zum Ziel anzeigen.

Wählen Sie dazu im Hauptmenü die Option „Route“ → „Route anzeigen“.

Modus zum Verschieben des Kartenausschnitts

Sie können von der Kartenanzeige in den Modus zum Verschieben des Kartenausschnitts wechseln, indem Sie berühren. Dies ist auch während der Routenführung möglich. Im Modus zum Verschieben des Kartenausschnitts wird das Fadenkreuz auf der Karte angezeigt und Sie können den Kartenausschnitt durch Ziehen verschieben.

Berühren Sie -/+, um den Kartenmaßstab einzustellen.

Stellen Sie den Mittelpunkt des Fadenkreuzes auf den gewünschten Punkt und berühren Sie damit das Menü für den Modus zum Verschieben des Kartenausschnitts angezeigt wird. In diesem Menü können Sie den Punkt als Ziel usw. festlegen.

Berühren Sie , um zur Anzeige mit der aktuellen Fahrzeugposition zurückzuschalten.

Systemeinstellungen

Verschiedene System- und Speichereinstellungen sind konfigurierbar.

Wählen Sie im Hauptmenü die Option „Einstellungen“ und dann die unten erläuterten Optionen, um Einstellungen vorzunehmen. Nähere Erläuterungen finden Sie im mitgelieferten Handbuch im PDF-Format.

Lautstärke

Hier stellen Sie die Lautstärke für die Sprachführung ein.

Hinweis

Wenn das Gerät über den eingebauten Akku mit Strom versorgt wird, stehen 70 % der maximalen Lautstärke zur Verfügung, auch wenn die Lautstärke höher eingestellt wird (80 % usw.). Wenn das Gerät über den Autobatterieadapter oder das Netzteil mit Strom versorgt wird, gilt diese Einschränkung nicht.

Karte wählen

Hier können Sie im Gerät gespeicherte Karten auswählen.

Karteninformation

Hiermit können Sie die Informationsleiste (unten in der Kartenanzeige), Symbole für Sonderziele und Straßennamen auf der Karte ein- bzw. ausblenden.

Routeninformation

Hiermit können Sie die geschätzte Ankunftszeit und die Entfernung zum Endziel auf der Karte ein- bzw. ausblenden.

Richtungsinformation

Hiermit können Sie Richtungsinformationen zu Autobahnabfahrten ^*1 auf der Karte ein- bzw. ausblenden.

Lichtsensor

Hiermit können Sie die Sensorempfindlichkeit für den automatischen Dimmer einstellen.

Darstellung

Hiermit können Sie die Helligkeit und die Kartenfarbe einstellen.

Touchscreen Kalibrierung

Hiermit können Sie den Kontaktpunkt auf dem Touchscreen kalibrieren.

Automodus

Hier können Sie die Standardkartenanzeige (2D oder 3D), den automatischen Wechsel des Kartenmaßstabs je nach Fahrgeschwindigkeit (für 2D- und 3D-Anzeige getrennt konfigurierbar) und die Standardkartenausrichtung für die 2D-Kartenzeige (Norden oben oder Fahrtrichtung oben) festlegen.

Fortsetzung auf der nächsten Seite →

Routingoptionen

Hier können Sie die bevorzugte Routensuchoption (kürzeste Zeit bzw. kürzeste Entfernung) einstellen und festlegen, ob Autobahnen, Fähren und Mautstraßen bei der Routensuche verwendet bzw. vermieden werden sollen.

Routenplanung

Hier legen Sie fest, ob automatisch mit dem nächsten Ziel fortgefahren wird, sobald das vorherige Ziel erreicht wurde.

Zeitzone

Hier können Sie die Zeitzone der aktuellen Region auswählen und zwischen Sommerzeit und Winterzeit wechseln. Die aktuelle Uhrzeit wird automatisch über GPS eingestellt, aber die geschätzte Ankunftszeit wird nur richtig angezeigt, wenn die Zeitzone eingestellt ist.

Format

Hier können Sie das 12- bzw. 24-Stunden-Format für die Uhrzeitanzeige und die Maßeinheit für Entfernungsangaben (Kilometer oder Meilen) auswählen.

Sprache wählen

Hier können Sie die gewünschte Sprache für die Bildschirmanzeigen und die Sprachführung auswählen.

Heimatadresse

Hier können Sie Ihre Heimatanschrift registrieren.

Radio-Stummschaltung ^*2

Hier können Sie den Radioton dämpfen.

Demo-Modus

Hier starten Sie die Demo.

Produkt-Information

Hier können Sie Informationen zum Gerät wie Modellbezeichnung, Version usw. und Lernprogramme anzeigen.

*1 Wird nur angezeigt, wenn die Kartendaten solche Informationen enthalten.
*2 Nur wenn der gesondert erhältliche Autoeinbausatz XA-49FM mit der Buchse zur Radio-Stummschaltung der Autostereoanlage verbunden ist.

Hinweis

Aufgrund von Kartendaten ausgegebene Warnhinweise sind aufgrund von Straßenbauarbeiten usw. möglicherweise nicht immer korrekt. Die Verkehrssituation und die Verkehrsregeln haben in jedem Fall Vorrang vor den Informationen, die Ihnen das Navigationssystem bietet.

Arbeiten mit der mitgelieferten Software

Im Folgenden werden die wichtigsten Funktionen der mitgelieferten Software erläutert. Nähere Erläuterungen finden Sie im mitgelieferten Handbuch im PDF-Format.

Systemvoraussetzungen

• Betriebssystem: Windows 98SE/2000/ME/XP
  • CD-ROM-/DVD-ROM-Laufwerk
  • USB - Anschluss
  • CPU mit mindestens 150 MHz (empfohlen)

Anschließen an einen Computer

1 Schließen Sie das Gerät über das Netzteil und das Netzkabel an eine Netzsteckdose an.
2 Schließen Sie das Gerät über das USB-Kabel an den Computer an.

Schließen Sie den kleinen Stecker des USB-Kabels an die USB-Buchse am Gerät und den großen Stecker an einen USB-Anschluss am Computer an.

Hinweise zur Datenübertragung

Während der Übertragung dürfen Sie folgende Schritte nicht ausführen:

– Lösen des USB-Kabels oder des Netzteils
– Ausschalten oder Zurücksetzen des Hauptgeräts oder Wechseln in den Bereitschaftsmodus
- Herunterfahren oder Neustarten des Computers oder Wechseln in den Bereitschaftsmodus am Computer

Wenn Sie eine laufende Datenübertragung abbrechen möchten, klicken Sie auf die Abbruchschaltfläche am Computerbildschirm.

Funktionen der Software

PC-Verbindungs-Software installieren

Sie können PC-Anschlussoftware (ActiveSync) installieren.

Karte sichern/wiederherstellen (nur NV-U50T/U50)

Die im Gerät vorinstallierten Kartendaten können auf dem Computer gesichert werden. Wenn die Daten dann z. B. versehentlich vom Gerät gelöscht werden, lassen sie sich anhand der Sicherungskopien wiederherstellen.

Kartenassistent

Mithilfe der mitgelieferten sowie gesondert erhältlicher DVD-ROMs können Sie das Gerät mit zusätzlichen Kartendaten ausstatten. Beim Hinzufügen von Daten müssen Sie unter Umständen nicht mehr benötigte Daten löschen, um Speicherplatz freizugeben.

Sprachenassistent

Mithilfe der mitgelieferten CD-ROM/DVD-ROM können Sie das Gerät mit zusätzlichen Sprachen für die Bildschirmanzeigen und die Sprachführung ausstatten. Nicht mehr benötigte Sprachen können gelöscht werden.

Handbuch lessen

Sie können das Handbuch im PDF-Format anzeigen.

Support

Auf die Support-Website für Sony-Navigation kann problemlos zugegriffen werden. Auf dieser Site finden Sie technischen Support, wie z. B. Software- und Firmware-Updates, häufig gestellte Fragen usw.

Anwendung neu installieren

Falls die im Gerät vorinstallierte Navigationssoftware z. B. versehentlich gelöscht wird, kann sie mithilfe der mitgelieferten CD-ROM/DVD-ROM neu installiert werden.

Weitere Informationen

Sicherheitsmaßnahmen

Wenn das Fahrzeug längere Zeit in direktem Sonnenlicht geparkt war, lassen Sie das Gerät etwas abkühlen, bevor Sie es einschalten.

Feuchtigkeitskondensation

Bei Regen oder bei sehr hoher Luftfeuchtigkeit kann sich im Display des Geräts Feuchtigkeit niederschlagen. In diesem Fall funktioniert das Gerät nicht mehr richtig. Stellen Sie den Schalter POWER rechts an der Unterseite des Geräts in die Position OFF und warten Sie etwa eine Stunde, bis die Feuchtigkeit verdunstet ist.

Hinweis zum LCD-Bildschirm

Auf dem Monitor können unbewegliche blaue, rote oder grüne Punkte erscheinen. Solche so genannten „Lichtpunkte“ können bei allen LCD-Bildschirmen auftreten. Der LCD-Bildschirm wird in einer Hochpräzisionstechnologie hergestellt, so dass über 99,99 % der Segmente korrekt funktionieren. Ein kleiner Prozentsatz der Segmente (in der Regel 0,01 %) leuchtet unter Umständen jedoch nicht ordnungsgemäß. Diese Ausfälle beeinträchtigen die Bildqualität allerdings nicht.

Wartung

Austauschen der Sicherung

Wenn Sie die Sicherung im Autobatterieadapter austauschen, achten Sie darauf, eine Ersatzsicherung mit dem gleichen Ampere-Wert wie die Originalsicherung zu verwenden. Dieser ist auf der Originalsicherung angegeben. Wenn die Sicherung durchbrennt, überprüfen Sie den Stromanschluss und tauschen die Sicherung aus. Brennt die neue Sicherung ebenfalls durch, kann eine interne Fehlfunktion vorliegen. Wenden Sie sich in einem solchen Fall an Ihren Sony-Händler.

Achtung

Verwenden Sie unter keinen Umständen eine Sicherung mit einem höheren Ampere-Wert als dem der Sicherung, die ursprünglich mit dem Gerät geliefert wurde. Andernfalls kann es zu Schäden am Gerät kommen.

Hinweise zur Entsorgung des Geräts

Bauen Sie den eingebauten Lithium-Ionen-Akku aus, wenn Sie das Gerät entsorgen wollen, und geben Sie den Akku an einer entsprechenden Sammelstelle ab.

Wie Sie den Akku ausbauen können, ist unten erläutert.

Hinweis

Zerlegen Sie das Gerät nur, wenn Sie es entsorgen wollen.

1 Stellen Sie den Schalter POWER in die Position OFF, um die Hauptstromversorgung auszuschalten.
2 Nehmen Sie die Buchsenabdeckung ab (Seite 11).
3 Lösen Sie mit einem Schraubenzieher die 2 Schrauben an der Unterseite des Geräts.

4 Schieben Sie die hintere Abdeckung in Pfeilrichtung und klappen Sie sie dann auf.

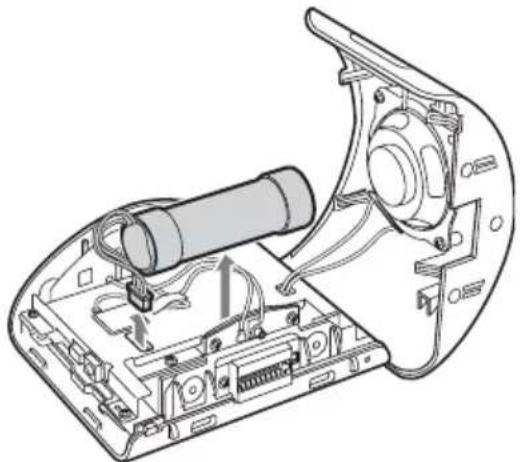

5 Nehmen Sie den Akku heraus.

6 Wickeln Sie Klebeband um den Anschlusskontakt, um diesen elektrisch zu isolieren.

Hinweise zum Lithium-Ionen-Akku

• Bewahren Sie den Akku außerhalb der Reichweite von Kindern auf.
• Halten Sie den Akku nicht mit einer Metallpinzette. Dies könnte zu einem Kurzschluss führen.

VORSICHT

Die Batterie kann bei falscher Handhabung explodieren!

Auf keinen Fall darf sie aufgeladen, auseinandergenommen oder ins Feuer geworfen werden.

Entsorgungshinweis: Bitte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und „Batterie leer“ signalisiert oder nach längerer Gebrauchsdauer der Batterien nicht mehr einwandfrei funktioniert.

Um sicherzugehen, kleben Sie die Batteriepole z. B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.

Technische Daten

Hauptgerät

Betriebstemperatur: 5 – 45 °C

Betriebsspannung: 5 V Gleichstrom

(über mitgeliefertes Netzteil)

Verbindungsanschlüsse:

Anschluss für Anschlussstation

Buchse DC IN 5V

USB-Buchse

Buchse für externe GPS-Antenne

Lautsprecher: 2-Wege-Lautsprecher

Stromaufnahme: ca. 0,5 A

Abmessungen: ca. 104,7 × 87,5 × 42,9 mm

(B × H × T)

Gewicht: ca. 310 g

Display

System: Transmissives LCD-Display

Anzeigesteuerung: a-Si-TFT-Aktivmatrixsystem

Abmessungen: 3,5 Zoll (4:3)

70,1× 52,6,87,6mm(h× v,D)

Segment: 230.400 (960 × 240) Punkte

Anschlussstation

Betriebstemperatur: 5 – 45 °C

Betriebsspannung: 5,2 V Gleichstrom

(über mitgelieferten 12-V-Autobatterieadapter

(negative Erdung))

Verbindungsanschlüsse:

Anschluss für Gerät

Buchse DC IN 5.2V

TMC-Antennenbuchse (nur NV-U70T/U50T)

Empfangsfrequenzbereich: 87,5 – 108,0 MHz

(nur NV-U70T/U50T)

Sonderzubehör

Externe GPS-Antenne: VCA-41

TMC-Autoanschlusssatz: NVA-CU3T

Autoanschlusssatz: NVA-CU3

Autoeinbausatz: XA-49FM

Paket mit Europakarten: NVD-DU3

(für NV-U50T/U50)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

- Für den Lötprozeß wird bleifreies Lot verwendet.

- In bestimmten Leiterplatten werden keine halogenierten Flammschutzmittel verwendet.

- Verwendung von wiederaufladbaren Lithiumionen-Akkus.

- Einsatz von Wellpappe als Transportschutz.

- Die Druckfarbe basiert auf Pflanzenölen, frei von leicht flüchtigen organischen Substanzen.

- Diese Anleitung ist gedruckt auf 100 % Recyclingpapier mit Druckfarbe auf Pflanzenölbasis ohne VOC (flüchtige organische Bestandteile).

Störungsbehebung

Anhand der folgenden Checkliste können Sie die meisten Probleme, die möglicherweise an Ihrem Gerät auftreten, selbst beheben.

Bevor Sie die folgende Checkliste durchgehen, überprüfen Sie bitte zunächst, ob Sie das Gerät richtig angeschlossen und bedient haben.

Die Funktionssymbole auf dem Display funktionieren nicht.

Wenn eine Karte angezeigt wird, dauert es eventuell eine Weile, bis Funktionen ausgeführt werden.

Das Gerät lässt sich nicht einschalten.

→Vergewissern Sie sich, dass sich der Schalter POWER rechts an der Unterseite des Geräts in der Position ON befindet.
→Laden Sie den eingebauten Akku.
→Vergewissern Sie sich, dass das Gerät fest auf der Anschlussstation sitzt (Seite 9).

Der eingebaute Akku lässt sich nicht laden.

→Vergewissern Sie sich, dass sich der Schalter POWER rechts an der Unterseite des Geräts in der Position ON befindet.

→Wenn das Netzteil verwendet wird, trennen Sie es von der Netzsteckdose und schließen Sie es dann wieder an.

→Der eingebaute Akku kann bei Temperaturen von 5 – 45 °C geladen werden kann. Wenn die Temperatur im Geräteinneren aufgrund von direktem Sonnenlicht usw. steigt, lässt sich der Akku möglicherweise nicht laden. Dies ist keine Fehlfunktion.

Es wird kein GPS-Signal empfangen.

- Aufgrund von Hindernissen kann das System keine GPS-Signale empfangen.

→Stellen Sie das Fahrzeug an einer Stelle ab, an der die Signale deutlich empfangen werden.

• Der GPS-Empfang ist schlecht.

→Überprüfen Sie die GPS-Informationen.

→Bei beheizbaren bzw. Wärme abweisenden Windschutzscheiben wird möglicherweise die externe GPS-Antenne VCA-41 (Sonderzubehör) benötigt.

- Vor der GPS-Antenne befindet sich ein Hindernis.

→Installieren Sie das Gerät an einer Stelle, an der der Empfang nicht durch die Karosserie usw. blockiert wird. Erläuterungen zum Installieren des Geräts finden Sie unter „Montageposition“ auf Seite 5.

- Wenn sich auf der Windschutzscheibe eine Folie befindet, werden möglicherweise keine Signale empfangen. Verwenden Sie in diesem Fall die externe GPS-Antenne VCA-41 (Sonderzubehör).

Fortsetzung auf der nächsten Seite →

Die auf der Karte angezeigte Position des Autos entspricht nicht der tatsächlichen Position.

Dies ist auf die Fehlerspanne beim GPS-Satellitensignal zurückzuführen. Dadurch kann es zu Abweichungen von einigen hundert Metern von der tatsächlichen Position kommen.

Die Sprachführung ist nicht zu hören.

Die Lautstärke ist zu niedrig.

→Erhöhen Sie die Lautstärke im Einstellmenü (Seite 17). Wenn das Gerät über den eingebauten Akku mit Strom versorgt wird, stehen 70 % der maximalen Lautstärke zur Verfügung, auch wenn die Lautstärke höher eingestellt wird (80 % usw.).

Die Anzeige auf dem LCD-Display ist nicht normal.

• Bei hohen Temperaturen verdunkelt sich möglicherweise das LCD-Display und die Anzeige ist nicht mehr deutlich erkennbar. Bei niedrigen Temperaturen können auf dem LCD-Display Nachbilder erscheinen. Hierbei handelt es sich nicht um Fehlfunktionen. Die Phänomene verschwinden, sobald wieder die normale Betriebstemperatur erreicht ist.
• Das LCD-Display ist dunkel oder die Kartenfarbe hat gewechselt.
  →Der automatische Dimmer wurde möglicherweise aktiviert, da der Sensor (Seite 11) von einer Hand o. ä. abgedeckt wurde.

Zurücksetzen des Geräts

Wenn die Navigationssoftware abstürzt, setzen Sie das Gerät zurück. Drücken Sie die Taste RESET mit einem spitzen Gegenstand, wie z. B. einem Kugelschreiber. Wenn das Problem bestehen bleibt, schalten Sie die Hauptstromversorgung aus, indem Sie den Schalter POWER in die Position OFF stellen. Schalten Sie das Gerät nach etwa 10 Sekunden wieder ein.

Hinweis

Wenn Sie die Hauptstromversorgung aus- und dann wieder einschalten, kann es einige Zeit dauern, bis wieder GPS-Signale empfangen werden.

Technische gegevens 21

Problemen oplossen 21

Actie Handeling

För att Peka på

mata in en bokstav relevant tangent (t.ex.

5 Ange adressinformationen.

Driftstemperatur: 5 - 45 °C

Paneltyp: a-Si TFT aktivt matrissystem

Storlek: 3,5 tum (4:3) 70,1 × 52,6; 87,6 mm (h × v; d)

Segment: 230 400 (960 × 240) bildpunkter

Fäste

Driftstemperatur: 5 - 45 °C

Para Toque

Για να Πατήστε

© Bundesamt für Eich- und Vermessungswesen

Poland, Slovenia

© EuroGeographics

France

source: Géoroute® IGN France & BD Carto® IGN France

Germany

Die Grundlagendaten wurden mit Genehmigung der zuständigen Behörden entnommen

Great Britain

Topografische Grundlage: © Bundesamt für Landestopographie.

Navigation Homepage

Bitte kreuzen Sie zunächst die genaue Modellbezeichnung in dem dafür vorgesehenen Feld an.

Tragen Sie danach die Seriennummer (SERIAL NO.) in dem reservierten Feld ein. Sie finden diese auf einem Aufkleber, der auf dem Gerätegehäuse angebracht ist. Nehmen Sie den ausgefüllten Geräte-Pass anschließend unbedingt aus der Bedienungsanleitung heraus, falls Sie diese im Fahrzeug aufbewahren möchten. Bitte bewahren Sie den Geräte-Pass an einem sicheren Ort auf. Er kann im Falle eines Diebstahls zur Identifikation Ihres Eigentums dienen.

caraudio

Geräte-Pass

SONY®

Dieser Geräte-Pass dient als Eigentumsnachweis für Ihr caraudio-Gerät im Falle eines Diebstahls.

Wir empfehlen, den Geräte-Pass nicht im Fahrzeug aufzubewahren, um Missbrauch zu verhindern.

Modellbezeichnung

□NV-U70T

□NV-U50T

□NV-U50

Seriennummer (SERIAL NO.)
