Producttype	GPS-navigator
Merk	Sony
Model	NV-U70T
Afmetingen (l × h × d)	ongeveer 104,7 × 87,5 × 42,9 mm
Gewicht	ongeveer 310 g
Voeding	5 V gelijkstroom (netadapter) of 5,2 V gelijkstroom (auto-adapter); ingebouwde oplaadbare lithium-ionbatterij
Scherm	LCD TFT 3,5 inch (4:3), 960 × 240 pixels (230.400 dots)
GPS-ontvanger	12 parallelle kanalen
Voorgeïnstalleerde kaarten	Europa (NV-U70T)
Stembegeleiding	15 talen selecteerbaar
Belangrijkste functies	Touchscreen, RDS-TMC (verkeersinformatie), automatische helderheidsregeling, werking op batterij, routeplanning op adres, speciale bestemming, favorieten
Bedrijfstemperatuur	5 tot 45 °C
Batterij opladen	Alleen mogelijk tussen 5 en 45 °C
Onderhoud	Vervanging van de zekering van de auto-adapter door een zekering van dezelfde capaciteit; oppervlakken reinigen voor installatie; condensatie vermijden
Veiligheid	Installeren zonder het zicht van de bestuurder te belemmeren; niet gebruiken tijdens het rijden; apparaat uit de auto verwijderen om diefstal en overmatige hitte te voorkomen
Onderdelen en repareerbaarheid	Optionele accessoires: externe GPS-antenne VCA-41, bevestigingsset NVA-CU3T/CU3, installatieset XA-49FM, set Europese kaarten NVD-DU3
Algemene informatie	Garantie dekt geen verlies of beschadiging van gegevens; afvoeren volgens de WEEE-richtlijnen

Veelgestelde vragen - NV-U70T SONY

Hoe reset ik het NV-U70T-apparaat?

Gebruik een puntig voorwerp (balpen) om op de RESET-knop aan de achterkant van het apparaat te drukken. Als het probleem aanhoudt, schakelt u de hoofdvoeding uit door de POWER-schakelaar op OFF te zetten, wacht u 10 seconden en zet u hem weer op ON.

De ingebouwde batterij laadt niet op, wat te doen?

Controleer of de POWER-schakelaar op ON staat. Zorg ervoor dat de omgevingstemperatuur tussen 5 en 45 °C ligt. Als u de netadapter gebruikt, haal de stekker eruit en steek hem er weer in. Vermijd directe blootstelling aan zonlicht, omdat dit de interne temperatuur kan verhogen.

Er wordt geen GPS-signaal ontvangen, waarom?

Verplaats het voertuig naar een open plek, uit de buurt van hoge gebouwen of tunnels. Na een stroomonderbreking kan het even duren voordat de ontvangst hersteld is. Als de voorruit verwarmd of warmtereflecterend is, gebruik dan de optionele externe GPS-antenne VCA-41.

De stembegeleiding is te zacht, hoe verhoog ik het volume?

Selecteer in het menu Configuratie de optie Volume en verhoog het niveau. Houd er rekening mee dat wanneer het apparaat op de ingebouwde batterij werkt, het maximale volume is beperkt tot ongeveer 70%.

Het LCD-scherm is donker of slecht verlicht, wat te doen?

Controleer of de sensor van de automatische helderheidsregeling (boven links op het scherm) niet is geblokkeerd. U kunt de gevoeligheid aanpassen in het menu Configuratie > Lichtsensor. Bij hoge temperaturen kan het scherm tijdelijk donkerder worden; dit is normaal en verdwijnt wanneer de temperatuur daalt.

Hoe kan ik kaarten bijwerken of talen toevoegen?

Gebruik de meegeleverde software op de applicatie-dvd (dvd-rom voor de NV-U70T). Sluit het apparaat aan op een computer via de USB-kabel en start Kaartassistent om kaartgegevens toe te voegen of Taalassistent om talen toe te voegen.

Hoe installeer ik de TMC-antenne om verkeersinformatie te ontvangen?

Sluit het snoer van de TMC-antenne aan op de aansluiting aan de linkerkant van het dockingstation. Bevestig het uiteinde van de zuignap aan de voorruit en span het snoer in twee rechte lijnen. Deze functie is alleen beschikbaar op de modellen NV-U70T en NV-U50T.

Hoe verwijder ik het apparaat uit het dockingstation?

Houd het apparaat met één hand vast en druk op de RELEASE-knop op het dockingstation. Het apparaat wordt uitgeworpen; haal het voorzichtig eruit.

Kan ik een externe GPS-antenne gebruiken?

Ja, een optionele externe GPS-antenne (VCA-41) kan worden aangesloten op de daarvoor bestemde aansluiting (achterkant). Het wordt aanbevolen als de voorruit is gemetalliseerd of als de ontvangst zwak is.

Wat te doen bij condensatie in het apparaat?

Bij vochtig weer kan er condensatie ontstaan. Zet de POWER-schakelaar op OFF en wacht ongeveer een uur tot het vocht is verdampt voordat u het apparaat opnieuw gebruikt.

GEBRUIKSAANWIJZING NV-U70T SONY

Beknopte handleiding

NL

Informatie over deze handleiding

• Deze Beknopte handleiding bevat instructies voor de installatie, over verbindingen en algemene handelingen. Raadpleeg de PDFhandleiding op de bijgeleverde Cd met toepassing voor meer informatie.
• De inhoud van deze handleiding is bedoeld voor gebruikers met kennis van het besturingssysteem Microsoft® Windows®. Raadpleeg de handleiding bij de computer voor meer informatie over de werking van de computer.
• Illustraties in deze handleiding kunnen afwijken van het apparaat.
• Bewaar deze handleiding, zodat u deze later weer kunt raadplegen.

Verwijdering van oude elektrische en elektronische apparaten (Toepasbaar in de Europese Unie en andere Europese landen met gescheiden ophaalsystemen)

Het symbool op het product of op de

verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. De recycling van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Accessoires waarop dit van toepassing is: Accuadapter/ Netspanningsadapter

Geen garantie voor verloren of beschadigde gegevens

Sony biedt geen garantie voor verloren of beschadigde gegevens.

Let op

IN GEEN GEVAL IS SONY AANSPRAKELIJK VOOR ENIGE INCIDENTELE OF INDIRECTE SCHADE OF GEVOLGSCHADE OF ANDERE SCHADE, INCLUSIEF, MAAR NIET BEPERKT TOT, WINSTDERVING, OMZETVERLIES, GEGEVENSVERLIES, HET NIET KUNNEN GEBRUIKEN VAN HET PRODUCT OF ENIGE BIJBEHORENDE APPARATEN, DOWNTIME EN TIJD VAN DE KOPER IN RELATIE TOT OF ALS GEVOLG VAN HET GEBRUIK VAN DIT PRODUCT, DE HARDWARE EN/OF DE SOFTWARE.

Welkom!

Dank u voor de aankoop van dit Sony Personal Navigation System. Voordat u met dit systeem aan de slag gaat, dient u deze handleiding grondig te lezen. Bewaar deze handleiding, zodat u deze ook later kunt raadplegen.

KENMERKEN:

• Plug & Play-mogelijkheid
• Kaart van Europa (NV-U70T) (vooraf geinstalleerd)
• Regionale kaart (NV-U50T/U50) (vooraf geinstalleerd)
• Voor de stembegeleiding en het schermdisplay kunt u kiezen uit 15 talen
• 3,5-inch display van hoge kwaliteit met aanraakscherm
• Geavanceerde GPS-ontvanger met 12 parallelle kanalen
• Luidspreker van hoge kwaliteit
• RDS-TMC-compatibel (Traffic Message Channel) (NV-U70T/U50T)
• Gebruik met een accu
  • Automatische dimmerfunctie

Belangrijke kennisgeving .... 4

Aan de slag 7

De inhoud van de verpakking controleren....7

Het apparaat installeren 8

De TMC-antenne installeren (alleen NV-U70T/U50T) .... 10

Bedieningselementen....11

Het apparaat inschakelen....12

Het navigeren starten....12

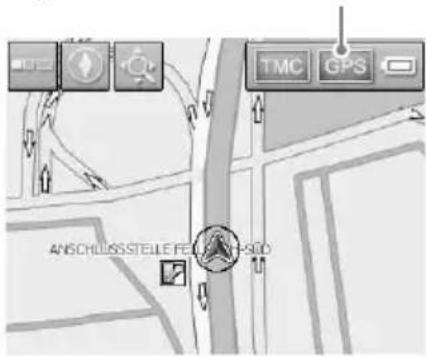

GPS-signalen ontvangen ..... 12

Algemene handelingen 13

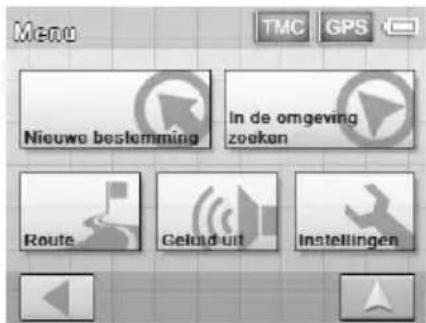

Menubewerkingen 13

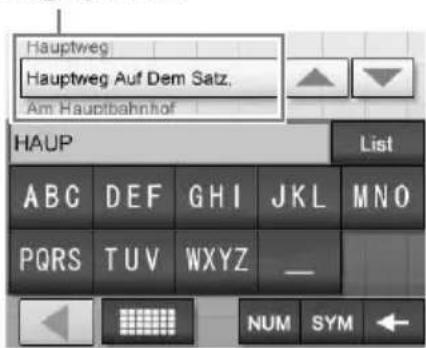

Bewerkingen met het toetsenbord ..... 13

Routes zoeken 14

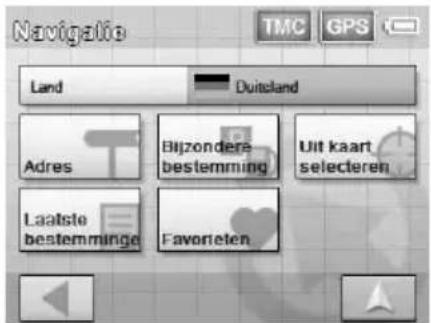

De bestemming instellen en de begeleiding starten....14

De bestemming op andere manieren instellen....15

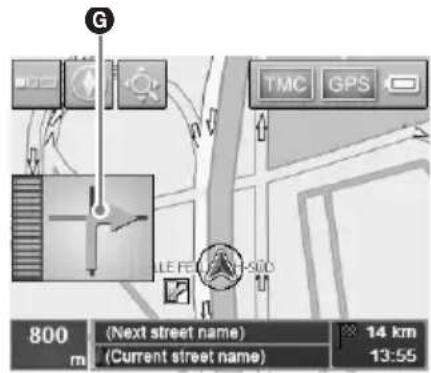

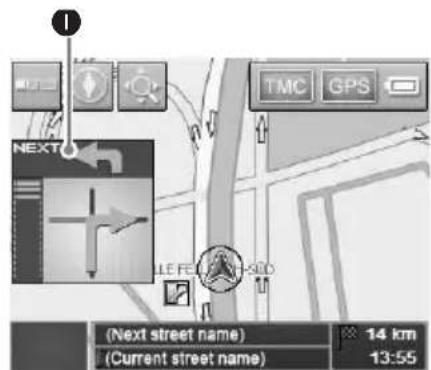

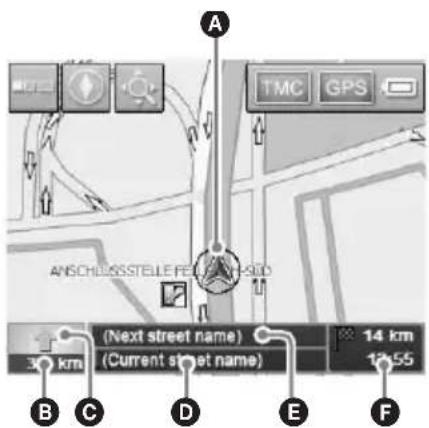

Begeleidingsschermen. 16

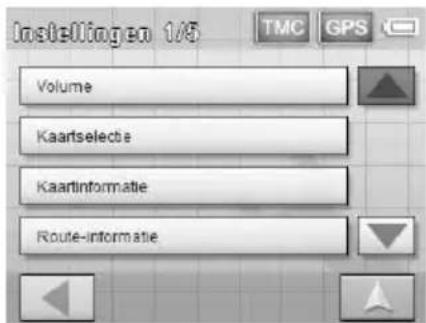

Systeeminstellingen 17

De bijgeleverde software gebruiken 18

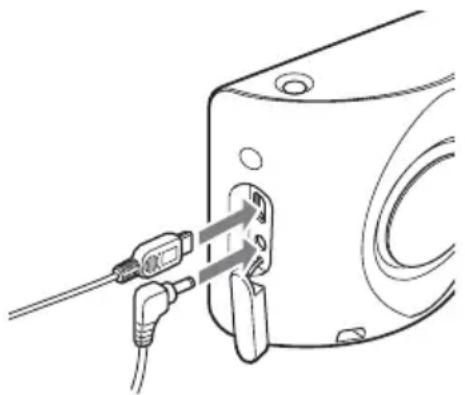

Aansluiten op de computer.... 18

Softwarefuncties.... 19

Aanvullende informatie 19

Voorzorgsmaatregelen 19

Opmerking over het LCD-scherm ..... 19

Onderhoud 19

Opmerkingen over het weggooien van het apparaat 20

Het apparaat opnieuw instellen ..... 22

Belangrijke kennisgeving

Lees de volgende waarschuwingen voordat u het apparaat gaat installeren en bedienen om het risico op een ongeval of letsel te vermijden.

Informatie over het gebruik

- Plaats geen vreemde voorwerpen in de houderaansluiting van het apparaat. Dit kan storingen veroorzaken.

- Druk op I/ ^1 om het apparaat uit te schakelen, haal het apparaat uit de houder en koppel de accuadapter los, anders kan de autoaccu leeglopen. Houd rekening met de volgende punten.

• Als u het contact uitschakelt, wordt het apparaat niet uitgeschakeld en wordt er nog steeds stroom verbruikt van de oplaadbare lithium-ionenbatterij (ingebouwd).
• Als de aanstekeraansluiting van de auto niet is aangesloten op de ACC-positie van het contactslot, wordt er nog steeds stroom geleverd aan de ingebouwde batterij, zelfs als u het contact uitschakelt.
• Controleer de CHG-aanduiding rechtsonder op het apparaat. Deze gaat branden tijdens het opladen.

• Stel het apparaat niet bloot aan vuur. Dit kan storing veroorzaken.
• Zorg dat er geen water of regen in het apparaat terechtkomt. Dit kan storingen veroorzaken.
• Laat het apparaat niet achter in direct zonlicht, omdat de weergave op het LCD-scherm hierdoor donker en minder helder kan worden. Dit duidt niet op een storing en de weergave wordt weer normaal bij een lagere temperatuur.
• De ingebouwde batterij kan niet worden opgeladen bij temperaturen buiten het bereik van 5 - 45 °C.

- Laat het apparaat niet achter bij hoge omgevingstemperaturen. De capaciteit van de ingebouwde batterij kan hierdoor verslechteren of de ingebouwde batterij kan niet meer worden opgeladen.

Veiligheid

Algemeen

• Oefen niet te veel druk uit op het apparaat of de houder. Het apparaat of de houder kan onder het rempedaal, enzovoort, vallen en een ongeluk veroorzaken.
• Als u rijdt met de routebegeleiding, moet u de verkeersregels, zoals een weg met éénrichtingsverkeer, in acht blijven nemen.
• Kijk niet op het apparaat tijdens het autorijden. Dit is gevaarlijk en kan verkeersongelukken veroorzaken.
• Als u het apparaat tijdens het rijden wilt bedienen, moet u de auto eerst op een veilige plaats stoppen.
• Haal het apparaat uit de auto als u uit de auto stapt om te voorkomen dat het apparaat wordt gestolen of dat het apparaat wordt beschadigd door hoge temperaturen in de auto.
• Wanneer de accuadapter niet wordt gebruikt, koppelt u deze los van de aanstekeraansluiting, omdat de accu zelfs kan leeglopen als het contact op OFF staat.
• Zorg dat er nooit vocht of vreemde voorwerpen in het apparaat terechtkomen.
• Plaats geen ander apparaat dan het aangegeven apparaat in de houder.
• Sluit geen andere accessoires (accuadapter, netspanningsadapter, enzovoort) dan de bijgeleverde of optionele accessoires aan.
  • Pas het apparaat niet aan.
• Demonteer het apparaat niet, behalve als u het apparaat weggooit.

Installatie

• Voordat u het apparaat installeert, dient u kennis te nemen van de verkeersregels die in uw land of regio gelden.
• Zorg dat u het apparaat correct installeert volgens de installatie-instructies. Een onjuiste installatie kan leiden tot brand of elektrische schokken.
• Vóór de installatie moet u het contact op OFF zetten of de sleutel uit het contact halen. Als u het apparaat installeert terwijl het contact is ingeschakeld, kan de autoaccu leeglopen of kan er kortsluiting optreden.

- Neem de volgende maatregelen in acht:

• Bevestig het apparaat op de juiste manier in de houder.
• Reinig het oppervlak van de zuignap en de ruit voordat u het apparaat bevestigt. Controleer tevens na de installatie of de zuignap stevig op de ruit is bevestigd.
• Verwarm de auto en installeer vervolgens de houder en het apparaat als de omgevingstemperatuur laag is. De zuignap wordt beïnvloed door hoge/lage temperaturen of plotselinge temperatuurswisselingen.
• Maak voor de installatie de ruit droog als er vocht is gecondenseerd in de auto.

Anders kan het apparaat of de houder onder het rempedaal, enzovoort, vallen en een ongeluk veroorzaken.

• Plaats de kabels zo dat deze u niet belemmeren tijdens het rijden.
• Gebruik het apparaat niet in een auto als de USB-kabel is aangesloten.
• Sluit de accuadapter alleen aan op de houder.
• Beschadig de pijpen, buizen, brandstoftank en elektrische bedrading niet als u het apparaat installeert. Dit kan brand of ongelukken tot gevolg hebben. Als u een gat in de carrosserie boort, moet u ervoor zorgen dat u geen verborgen auto-onderdelen beschadigt.
• U moet bestaande moeren of bouten voor essentiële onderdelen, zoals de stuurinrichting, het brandstofsysteem of het remsysteem, niet gebruiken of aanpassen. Dit kan brand of ongelukken veroorzaken.
• Zorg dat de kabels en draden niet verward of beklemd raken door het bewegende deel van de rails van een stoel.
• Raadpleeg de autodealer voor meer informatie over de polariteit, het accuvoltage en de plaats van de airbags in de auto.

Locatie voor installatie

• Installeer het apparaat op een veilige plaats waar:
• het zicht van de bestuurder niet wordt belemmerd;
  – de werking van het airbagsysteem niet wordt belemmerd;
• de besturing van het voertuig niet wordt belemmerd, vooral het stuur, de versnellingspook of het rempedaal;
• het apparaat niet wordt blootgesteld aan hitte/hoge temperaturen.
• Raadpleeg een bevoegde technicus of bevoegd servicepersoneel als u de houder niet stevig in de auto kunt bevestigen.

GPS

GPS-satellieten (Global Positioning System) zenden continu signalen uit ten behoeve van positiebepaling op aarde. Als deze signalen door een GPS-antenne worden ontvangen, kunnen gebruikers worden geïnformeerd over hun positie (breedtegraad, lengtegraad en hoogte). Voor een tweedimensionale positiebepaling (breedtegraad en lengtegraad) is informatie nodig van 3 satellieten. Voor een driedimensionale positiebepaling (breedtegraad, lengtegraad en hoogte) zijn 4 satellieten nodig. Aangezien GPS-satellieten worden beheerd door het Amerikaanse ministerie van defensie, moet er rekening worden gehouden met een bewust aangebrachte foutmarge van een aantal meter tot 10 meter. Hierdoor kan het GPS-navigatiesysteem, afhankelijk van de omstandigheden, een fout maken van tussen de 10 meter en rond de 200 meter. Aangezien de GPS-informatie afkomstig is van satellietsignalen, kan het onder de volgende omstandigheden moeilijk of onmogelijk zijn om de informatie te verkrijgen:

• In tunnels of parkeergarages

- Onder een viaduct

• Tussen hoge gebouwen

- Tussen hoge bomen met een dicht bladerdak

Na de installatie parkeert u de auto maximaal 20 minuten op een veilige, open plek (zonder hoge gebouwen, enzovoort) zodat de GPS-signalen kunnen worden ontvangen voordat u het navigatiesysteem gebruikt. Het systeem heeft signalen van ten minste 3 GPS-satellieten nodig om de huidige positie van de auto correct te kunnen berekenen.

vervolg op volgende pagina →

Opmerking

Het duurt even voordat een GPS-signaal wordt ontvangen als u het apparaat op ON zet nadat u de stroomvoorziening op OFF hebt gezet, nadat de ingebouwde batterij volledig is ontladen of nadat u het apparaat opnieuw hebt ingesteld.

Software

Lees de volgende informatie aandachtig door vóór gebruik.

• Het reproduceren van de software of de handleiding van de software, geheel of gedeeltelijk, of het verhuren van de software zonder toestemming van de houder van de auteursrechten is verboden.
• Als er een probleem optreedt met deze software als gevolg van een fabricagefout, zal Sony de software naar goeddunken van Sony vervangen of het aankoopbedrag vergoeden. Sony draagt echter geen enkele andere verantwoordelijkheid.
• De software die bij dit product wordt geleverd, kan niet worden gebruikt met andere apparaten dan die waarvoor de software is bedoeld.
• Als gevolg van de voortdurende kwaliteitsverbetering kunnen de softwarespecificaties zonder voorafgaande kennisgeving worden gewijzigd.
• Wegen en namen op de kaart kunnen afwijken van de werkelijke wegen en namen.
• Typografische fouten en onachtzaamheden of andere afwijkingen die in de opmaak in de software worden aangetroffen, en vervanging of restitutie daarvoor, vallen niet onder de garantie.
• In geen geval mogen de kaartgegevens, geheel of gedeeltelijk, zonder toestemming van de copyrighthouder worden gekopieerd of gebruikt.
• Wijzigingen in gegevens voorbehouden zonder voorafgaande kennisgeving.
  Door het apparaat te gebruiken geeft u aan dat u hiermee akkoord gaat.

Aan de slag

De inhoud van de verpakking controleren

Controleer de inhoud van de verpakking.

• Hoofdeenheid (1)

- Cd met toepassing (CD-ROM) (1) (Voor NV-U50T/U50)

• Cd met toepassing (DVD-ROM) (1) (Voor NV-U70T)

• Beknopte handleiding (1)

• Garantiekaart (1)

- Registratiekaart voor de gebruiker (1)

- LICENTIEOVEREENKOMST VOOR DE EINDGEBRUIKER (1)

*1 NV-U70T/U50T bevat aan de linkerkant een aansluiting voor de TMC-antenne.

*2 De modelnamen staan op het etiket aan de onderkant van de hoofdeenheid.

Het apparaat installeren

Hoofdschakelaar

Schakel voor de installatie de stroom in door de POWER schakelaar naar de ON positie te schuiven.

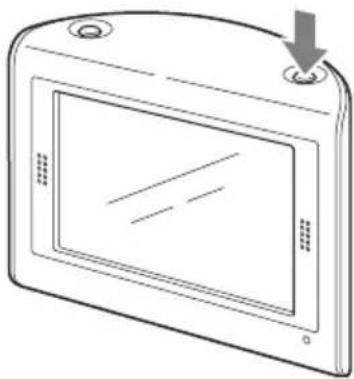

Vervolgens kunt u op I/½ rechtsboven op het apparaatdrukken om het apparaat in of uit te schakelen.

Opmerkingen

• Houd de stroomvoorziening ingeschakeld tenzij u het apparaat langer dan 3 maanden niet gebruikt.
• Als u de stroomvoorziening uitschakelt, kan het even duren voordat u GPS-signalen ontvangt wanneer u de stroomvoorziening weer inschakelt.

Bevestiging met zuignap

Voordat u begint, bepaalt u een locatie op de ruit die duidelijk zichtbaar is voor de bestuurder zonder het zicht op de weg te belemmeren. Zorg dat alle oppervlakken schoon en droog zijn.

U kunt ook de optionele houders NVA-CU3T/ CU3 met de onderstaande procedure installeren.

Opmerkingen

• Installeer het apparaat op een veilige plaats waar het GPS-signaal niet wordt belemmerd.
• Maak de houder regelmatig los en bevestig deze opnieuw omdat de zuignap wordt beïnvloed door hoge/lage temperaturen, intensief gebruik, enzovoort.
• Houd een afstand tussen de houder en het dashboard bij het installeren.

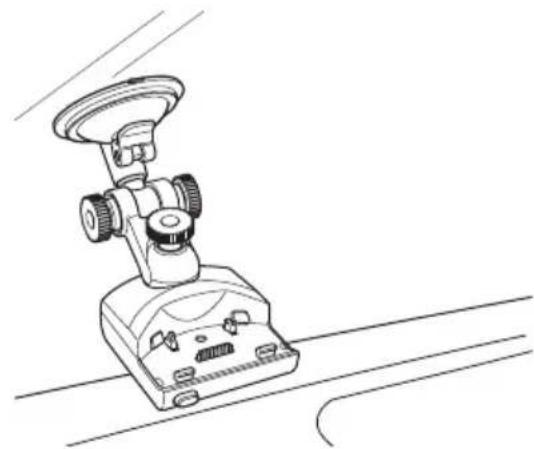

1 Bevestig de houder op de ruit. Afbeelding van voltooide installatie van houder

Voer stap ① tot en met ③ uit om de installatie te voltooien.

① Reinig het oppervlak van de zuignap en maak deze droog.
②Druk het middelste gedeelte van de zuignap stevig tegen de ruit om de resterende lucht in dit gedeelte te verwijderen en druk op de hendel.

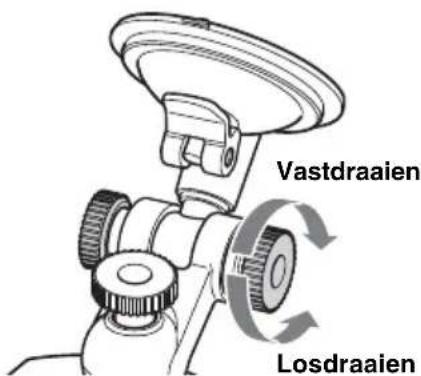

③Houd de linkerknop* vast, draai de rechterknop los en zet de houder in een verticale hoek en draai de knop weer vast. *De linkerknop kan niet worden gedraaid.

De houder permanent op de ruit vastmaken

De zuignap wordt beïnvloed door hoge/lage temperaturen en kan er afvallen. Als u de houder permanent wilt vastmaken op de ruit, gebruikt u de bijgeleverde plakstrip op de zuignap.

Als de onderkant van de houder het dashboard raakt

Bevestig ter bescherming het bijgeleverde kussentje.

Knip het kussentje op het juiste formaat voordat u dit bevestigt.

Opmerking

Als u de plakstrip eenmaal hebt vastgeplakt, kunt u deze moeilijk verwijderen.

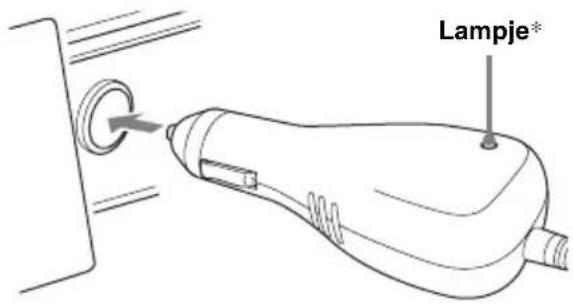

2 Sluit de houder aan op de aanstekeraansluiting van de auto.

①Sluit de accuadapter aan op de DC IN 5.2V aansluiting aan de achterkant van de houder.

②Plaats het andere uiteinde van de accuadapter volledig in de aanstekeraansluiting.

*Gaat branden wanneer u het contact inschakelt na de installatie.

Opmerking

Afhankelijk van het formaat en de vorm van de aanstekeraansluiting, kunt u de aansluiting wellicht niet maken.

3 Lijn de 2 sleuven aan de onderkant van het apparaat uit met de lipjes op de houder en druk het apparaat op de houder tot dit vastklikt.

Zorg dat het apparaat goed vastzit op de houder (2 klikken).

4 Draai de knop in het midden los, pas de hoek aan zodat u de monitor goed kunt zien, en draai de knop weer vast.

Tip U kunt het apparaat met de bijgeleverde netspanningsadapter ook aansluiten op een stopcontact.

Het apparaat van de houder loskoppelen

1 Houd het apparaat vast en druk op de RELEASE toets van de houder.

Het apparaat wordt uit de houder geworpen.

2 Haal het apparaat uit de houder.

De TMC-antenne installeren (alleen NV-U70T/U50T)

Installeer de TMC-antenne voor verkeersinformatie van RDS-TMC (Traffic Message Channel).

1 Sluit de kabel van de TMC-antenne aan op de aansluiting voor de TMC-antenne aan de linkerkant van de houder.

2 Bevestig de zuignap voor de houder op de ruit en bevestig de andere zuignap in een rechte lijn zodat de kabel 2 rechte lijnen vormt.

Zie de aangegeven pagina's voor meer informatie.

1 VOICE/POSITION toets

Tijdens de routebegeleiding:

De volgende instructies van de stembgeleiding beluisteren.

In de stand voor het bladeren in de kaart:

De huidige positie van de auto weergeven.

2 Luidspreker

Hiermee worden stembegeleiding en waarschuwingen uitgevoerd.

3 Display/aanraakscherm

4 I/⏻ (aan/wachtstand) toets 12

Het apparaat in-/uitschakelen.

5CHG-aanduiding (batterij opladen)

Brandt rood tijdens het opladen.

6USB-aansluiting 18

Hierop kan een computer worden aangesloten met de USB-kabel.

7 Sensor voor automatische dimmer

Raadpleeg de bijgeleverde PDF-handleiding voor meer informatie over de automatische dimmerfunctie.

8 DC IN 5V aansluiting

Hierop kan de netspanningsadapter worden aangesloten.

9 POWER schakelaar 8, 22

De stroomvoorziening in-/uitschakelen.

10 Aansluiting voor externe GPS-antenne\*

11 RESET toets 22

12 Houderaansluiting

* Niet bijgeleverd

Het apparaat inschakelen

Controleer vooraf of de POWER schakelaar rechtsonder op het apparaat in de ON positie staat (pagina 8).

1 Druk op I/

Het apparaat uitschakelen

Druk op I/∅.

Het apparaat schakelt over naar de wachtstand om het stroomverbruik te besparen.

Opmerking

Verwijder het apparaat uit de houder en koppel de accuadapter los wanneer u het apparaat niet gebruikt. Hiermee voorkomt u dat de accu leegloopt.

Het navigeren starten

1 Als u het apparaat hebt ingeschakeld, raakt u de gewenste taal aan.

Er wordt een waarschuwingsbericht weergegeven.

2 Lees het waarschuwingsbericht en raak "Accepteren" aan.

De zelfstudie wordt weergegeven.

3 Raak ▼ aan om verder te gaan.

Het hoofdmenu wordt weergegeven.

GPS-signalen ontvangen

Na de installatie parkeert u de auto maximaal 20 minuten op een veilige, open plek (zonder hoge gebouwen, enzovoort) zodat de GPS-signalen kunnen worden ontvangen voordat u het navigatiesysteem gebruikt. Het systeem heeft signalen van ten minste 3 GPS-satellieten nodig om de huidige positie van de auto correct te kunnen berekenen.

U kunt de GPS-status op de schermen controleren.

Aanduiding voor de sterkte van het GPS-signaal*

* Brandt groen als de signaalontvangst voldoende is voor de navigatie. Brandt donkergroen als het signaal is verloren.

Algemene handelingen

Algemene procedures voor het bedienen van het systeem worden uitgelegd.

Algemene handelingen kunt u uitvoeren op het aanraakscherm. Druk voorzichtig met uw vinger op de weergegeven pictogrammen.

Opmerking

Druk niet te hard op het display en raak het display niet aan met een scherp voorwerp, zoals een pen, enzovoort.

Menubewerkingen

U kunt items in het menu als volgt instellen.

1 Geef het hoofdmenu weer.

Raak de kaart in het kaartscherm aan. Raak in de menuweergave aan om de kaart weer te geven en raak vervolgens de kaart aan.

2 Raak "Instellingen" aan en raak de gewenste instelling aan.

3 Raak ▲/▼ aan om in de lijst te bladeren en raak vervolgens de gewenste instelling aan.

Voorbeeld: weergave voor volume instellen

4 Geef de gewenste instelling op.

Raak de instelling aan die u wilt selecteren of voer tekens in.

Tijdens menubewerkingen:

Als u wilt terugkeren naar het vorige scherm, raakt u aan.

Raak aan om de menuselectie te annuleren (de huidige positie van de auto wordt weergegeven).

Opmerking

De items in het menu en de wijze van instellen kunnen per geselecteerd menu-item verschillen.

Bewerkingen met het toetsenbord

Het toetsenbord wordt weergegeven wanneer u tekst moet invoeren.

U hoeft tekens alleen in hoofdletters in te voeren, de tekens worden automatisch omgezet naar de juiste tekens. U kunt, indien nodig, speciale tekens invoeren (wanneer u bijvoorbeeld een opgeslagen bestemming opgeeft).

Toetsenbordscherm van mobiele telefoon

Mogelijkheden

Een letter invoeren Raak herhaaldelijk de bijbehorende toets (bijvoorbeeld "ABC") aan totdat het gewenste teken wordt gemarkeerd in de regel boven het toetsenbord.

Een cijfer invoeren Raak "NUM" aan om te schakelen naar het cijfertoetsenbord, raak vervolgens de gewenste cijfertoets aan en vervolgens "ABC" om terug te gaan.

vervolg op volgende pagina →

Actie Handeling

Een spatie invoeren Raak " _ " aan.
Een teken verwijderen Raak "←" aan.
Een mogelijkheid selecteren	Raak ▲/▼ aan om in de lijst te bladeren en raak vervolgens de gewenste mogelijkheid aan om te bevestigen.
De lijst met alle mogelijkheden weergeven	Raak "List" aan.

U kunt een toetsenbord van een mobiele telefoon of een toetsenbord met tekens (alfabetisch) voor het toetsenbordscherm selecteren.

Raak aan om te schakelen naar het toetsenbord met tekens.

Het toetsenbord met tekens wordt op dezelfde manier gebruikt als het toetsenbord van een mobiele telefoon, behalve wanneer:

• u een teken invoert (raak de toets met het gewenste teken aan);
• u een speciaal teken invoert (raak "SYM" aan om te schakelen naar het toetsenbord met speciale tekens, raak "ABC" aan om terug te gaan).

Raak aan om terug te gaan naar het toetsenbord van een mobiele telefoon.

Routes zoeken

Het systeem zoekt automatisch naar routes nadat u de bestemming hebt ingesteld.

Controleer voordat u begint of er voldoende GPS-signalen worden ontvangen voor de navigatie (pagina 12).

De bestemming instellen en de begeleiding starten

Hier wordt de procedure voor het zoeken naar de route en het starten van de routebegeleiding uitgelegd.

Ter illustratie wordt het instellen van de bestemming op adres uitgelegd.

Zie "De bestemming op andere manieren instellen" op pagina 15 voor meer informatie over andere manieren waarop de bestemming kan worden ingesteld.

Voor uw veiligheid parkeert u de auto op een veilige plek en moet u de bestemmingsinformatie invoeren voordat u gaat rijden.

1 Geef het hoofdmenu weer.

Raak de kaart in het kaartscherm aan. Raak in de menuweergave aan om de kaart weer te geven en raak vervolgens de kaart aan.

2 Selecteer "Nieuwe bestemming" → "Navigatie".

3 Raak het veld "Land" aan om het gewenste land te selecteren.

U kunt alleen de landen in de huidige kaartgegevens selecteren.

4 Selecteer "Adres".

5 Voer de adresgegevens in.

Zie "Bewerkingen met het toetsenbord" op pagina 13 voor meer informatie over het invoeren van tekens.

Raak het bijbehorende invoerveld aan om de onderstaande items in te voeren.

"Plaats of postcode"

Voer de plaatsnaam of postcode in.

"Straat"/"-"

Voer de straatnaam en het huisnummer (indien bekend) in.

Als er geen huisnummer beschikbaar is, wordt het veld "-" uitgeschakeld.

"Dwarsstraat"

Voer de naam van de dwarsstraat in als u deze als bestemming wilt instellen.

6 Selecteer "Navigatie starten".

Het scherm voor het selecteren van de routeopties wordt weergegeven.

Raadpleeg de bijgeleverde PDF-handleiding voor meer informatie over het selecteren van de route-opties.

7 Selecteer opnieuw "Navigatie starten".

Het kaartscherm wordt weergegeven, de route wordt berekend en de routebegeleiding wordt gestart.

De bestemming op andere manieren instellen

Op de volgende manieren kunt u ook de bestemming instellen en routes zoeken.

Selecteer in het hoofdmenu de items in de onderstaande volgorde en selecteer vervolgens (indien nodig) "Navigatie starten".

Raadpleeg de bijgeleverde PDF-handleiding voor meer informatie.

In de omgeving zoeken

Routes naar POI's, zoals restaurants en hotels, zoeken in de buurt van de auto.

Naar huis

Routes zoeken naar uw thuisadres als u dit hebt geregistreerd.

"Nieuwe bestemming" → "Naar huis"

Bijzondere bestemming

Routes naar POI's, zoals restaurants en hotels, zoeken door de categorieën en de juiste bestemming in de lijst te selecteren.

Selecteer "Nieuwe bestemming" → "Navigatie"

→ "Bijzondere bestemming" en vervolgens de opties waarmee u het zoekgebied kunt opgeven.

"---in de omgeving"

Zoeken binnen de opgegeven straal vanaf het midden van de kaart.

"---in het hele land"

Zoeken in het opgegeven land.

"---in een plaats"

Zoeken in de opgegeven plaats.

Uit kaart selecteren

Routes zoeken door de bestemming direct in het kaartscherm in te stellen.

"Nieuwe bestemming" → "Navigatie" → "Uit kaart selecteren"

Laatste bestemmingen

Routes zoeken naar bestemmingen die onlangs zijn gezocht.

"Nieuwe bestemming" → "Navigatie" → "Laatste bestemmingen"

Favorieten

Routes zoeken naar een opgeslagen bestemming.

"Nieuwe bestemming" → "Navigatie" →

"Favorieten"

Begeleidingsschermen

Is de route eenmaal berekend, dan wordt u aan de hand van beeld en geluid naar de bestemming begeleid.

Informatie over het menu van de kaart

①Het menu weergeven/verbergen.
②De richting van de kaart (noorden/rijrichting) van de 2D-kaart wijzigen.
③ Schakelen naar de stand voor het bladeren in de kaart.
④TMC-informatie weergeven.*
⑤Gedetailleerde GPS-informatie weergeven.
⑥Geeft de batterijstatus aan.

* Alleen NV-U70T/U50T.

Brandt helder oranje tijdens ontvangst.

Brandt donker oranje als er geen ontvangst is.

2D-kaart

Rechtdoor rijden

In de buurt van een kruispunt

In de buurt van een kruispunt (dichterbij)

Volgende begeleiding direct na het kruispunt

A Huidige positie
B Afstand tot volgende afslag
©Volgende richting
D Huidige straatnaam
EVolgende straatnaam
F Geschatte aankomsttijd/afstand tot bestemming
GInstructies voor volgende afslag
H Balkaanduiding van afstand tot volgende afslag
①Instructies na volgende afslag

3D-kaart

U kunt de 3D-kaart instellen in het instelmenu (pagina 17).

Route weergeven

U kunt de volledige route naar de bestemming weergeven.

Als u de volledige route wilt weergeven, selecteert u "Route" → "Route weergeven" in het hoofdmenu.

Stand voor het bladeren in de kaart

U kunt vanuit het mapscherm overschakelen naar de stand voor het bladeren in de kaart door aan te raken, ongeacht of de routebegeleiding is ingeschakeld of niet.

In de stand voor het bladeren in de kaart wordt een dradenkruis op de kaart weergegeven en kunt u het scherm verslepen om te bladeren in te kaart.

Raak -/+ aan om de schaal van de kaart aan te passen.

Plaats het midden van het dradenkruis op het gewenste punt en raak vervolgens aan om het menu voor het bladeren in de kaart weer te geven, waarin u het punt als bestemming kunt instellen, enzovoort.

Raak aan om terug te keren naar het scherm met de huidige positie van de auto.

Systeeminstellingen

Verschillende instellingen met betrekking tot het systeem en het geheugen kunnen worden gewijzigd.

Selecteer "Instellingen" in het hoofdmenu en vervolgens het gewenste item hieronder voor elke instelling.

Raadpleeg de bijgeleverde PDF-handleiding voor meer informatie.

Volume

Het volume van de stembegeleiding aanpassen.

Opmerking

Als het apparaat van stroom wordt voorzien door de ingebouwde batterij, is het maximaal beschikbare volume 70 %, zelfs als het volume hoger is ingesteld (80 %, enzovoort). Dit is niet van toepassing als het apparaat van stroom wordt voorzien via de accuadapter of de netspanningsadapter.

Kaartselectie

Een kaart opgeslagen in het apparaat selecteren.

Kaartinformatie

De informatiebalk (aan de onderkant van de kaart) weergeven/verbergen, POI-pictogrammen en straatnamen op de kaart weergeven/verbergen.

Route-informatie

Geschatte aankomsttijd en afstand tot de eindbestemming op de kaart weergeven/verbergen.

Richting informatie

Wegwijzers met afslagen van snel-/hoofdwegen* op de kaart weergeven/verbergen.

Lichtsensor

De gevoeligheid van de sensor voor de automatische dimmer aanpassen.

Weergave

De helderheid en kaartkleur instellen.

Touchscreen kalibratie

De contactpositie van het aanraakscherm kalibreren.

Automodus

Het standaardkaartscherm (2D of 3D) selecteren; de schaal van de kaart automatisch wijzigen, afhankelijk van de rijsnelheid (configureerbaar voor 2D en 3D); de standaardrichting voor de 2D-kaart (noorden of rijrichting) selecteren.

Routeopties

De gewenste zoekoptie voor de route selecteren (kortste tijd of kortste route); snelwegen, veerboten en tolwegen op de route toestaan/ vermijden.

vervolg op volgende pagina →

Routeplanning

Automatisch doorgaan naar de volgende bestemming nadat de vorige bestemming is bereikt.

Tijdzone

De tijdzone van de huidige regio selecteren, schakelen tussen de zomertijd en de standaardtijd.

Ook al wordt de huidige tijd automatisch ingesteld op GPS, moet de tijdzone zo worden ingesteld dat de geschatte aankomsttijd nauwkeurig wordt weergegeven.

Formaat

De 12/24-uurs notatie selecteren; de afstandseenheid (kilometer/mijl) selecteren.

Taalselectie

De gewenste taal selecteren voor het display en de stembegeleiding.

Thuisadres

Uw thuisadres registreren.

Radio zacht zetten\*2

Het geluid van de radio dempen.

Demo-modus

De demonstratie starten.

Productinformatie

De informatie over het apparaat, zoals naam, versie, enzovoort en zelfstudies weergeven.

*1 Wordt alleen weergegeven als de kaartinformatie deze gegevens bevat.
*2 Alleen als het optionele installatiepakket voor in de auto XA-49FM is aangesloten op de aansluiting voor "Radio zacht zetten" van het audiosysteem in de auto.

Opmerking

Waarschuwingen met betrekking tot de kaartinformatie zijn niet altijd correct vanwege wegwerkzaamheden, enzovoort. Verkeerssituaties en verkeersregels hebben per definitie voorrang op de informatie die door het navigatiesysteem wordt verstrekt.

De bijgeleverde software gebruiken

Belangrijke functies met de bijgeleverde software worden hier beschreven.

Raadpleeg de bijgeleverde PDF-handleiding voor meer informatie.

Systeemvereisten

• Besturingssysteem: Windows 98SE/2000/ME/XP
  • CD-ROM-/DVD-ROM-station
• USB-poort
• Processor met minimale snelheid van 150 MHz (aanbevolen)

Aansluiten op de computer

1 Sluit het apparaat met de netspanningsadapter en de netspanningskabel aan op een stopcontact.

2 Sluit het apparaat met de USB-kabel aan op de computer.

Sluit de kleine stekker van de USB-kabel aan op de USB-aansluiting van het apparaat en sluit de grote stekker aan op een USB-poort van de computer.

Opmerkingen over gegevensoverdracht

Voer tijdens de overdracht de volgende handelingen niet uit:

– De USB-kabel of de netspanningsadapter loskoppelen.
- De stroomvoorziening van de eenheid uitschakelen, de wachtstand van de eenheid activeren of de eenheid opnieuw instellen.
- De computer uitschakelen, de wachtstand van de computer activeren of de computer opnieuw opstarten.

Als u de overdracht halverwege wilt annuleren, klikt u op knop voor annuleren op het scherm van de computer.

Softwarefuncties

PC-verbindingssoftware installeren

Verbindingssoftware voor de computer (ActiveSync) kan worden geïnstalleerd.

Backup maken/terugzetten van voorgeïnstalleerde kaart (alleen NV-U50T/U50)

U kunt een reservekopie maken van de kaartgegevens die vooraf op het apparaat zijn geïnstalleerd en deze gegevens herstellen op het apparaat, in het geval u per ongeluk de gegevens wist.

Kaartwizard

U kunt mapgegevens toevoegen aan het apparaat met de bijgeleverde of optionele DVD-ROM. Als u gegevens wilt toevoegen, moet u wellicht onnodige kaartgegevens van het apparaat verwijderen om geheugenruimte vrij te maken.

Talenwizard

Taalgegevens voor weergave op het scherm en de stembegleiding kunnen aan het apparaat worden toegevoegd met de bijgeleverde CD-ROM/DVD-ROM en onnodige taalgegevens kunnen van het apparaat worden verwijderd.

Handboek lezen

U kunt de handleiding in PDF-indeling lezen.

Support

Eenvoudige toegang tot de Sony-ondersteuningssite voor navigatie is beschikbaar. Ga naar deze site voor technische ondersteuning, zoals software- en firmware-updates, veelgestelde vragen, enzovoort.

Toepassing opnieuw installeren

De navigatiesoftware die vooraf op het apparaat is geïnstalleerd, kunt u opnieuw installeren met de bijgeleverde CD-ROM/DVD-ROM, voor het geval u de software per ongeluk verwijdert, enzovoort.

Aanvullende informatie

Voorzorgsmaatregelen

Wanneer uw auto in de volle zon heeft gestaan, moet u eerst het apparaat laten afkoelen voordat u het gaat gebruiken.

Condensvorming

Op een regenachtige dag of in een zeer vochtige omgeving kan vocht condenseren in het apparaat. In dat geval kan de werking van het apparaat worden verstoord. Schuif in dergelijke gevallen de POWER schakelaar rechts onder op het apparaat in de stand OFF en wacht ongeveer een uur tot het vocht is verdampt.

Opmerking over het LCD-scherm

Er worden wellicht een aantal stilstaande blauwe, rode of groene stippen op de monitor weergegeven. Deze "heldere stippen" kunnen voorkomen op LCD-schermen. Het LCD-scherm is vervaardigd met precisietechnologie en 99,99 % van de pixels werken. Het is echter mogelijk dat een klein percentage (over het algemeen 0,01 %) van de pixels niet goed wordt verlicht. De weergave wordt hierdoor echter niet gehinderd.

Onderhoud

Zekeringen vervangen

Vervang een zekering in de accuadapter altijd door een identiek exemplaar. Als de zekering doorbrandt, moet u de voedingsaansluiting controleren en de zekering vervangen. Brandt de zekering vervolgens nogmaals door, dan kan er sprake zijn van een defect in het apparaat. Raadpleeg in dat geval de dichtstbijzijnde Sony-handelaar.

Waarschuwing

Gebruik nooit een zekering die zwaarder is dan de bijgeleverde zekering, omdat het apparaat anders kan worden beschadigd.

Opmerkingen over het weggooien van het apparaat

Verwijder de ingebouwde lithium-ionbatterij wanneer u de eenheid weggooit en breng de accu naar een kringlooppunt.

De procedure voor het verwijderen van de batterij wordt hieronder uitgelegd.

Opmerking

Demonteer het apparaat niet, behalve als u het apparaat weggooit.

1 Schakel de stroom uit door de POWER schakelaar op OFF te zetten.
2 Verwijder de aansluitingsklep (pagina 11).

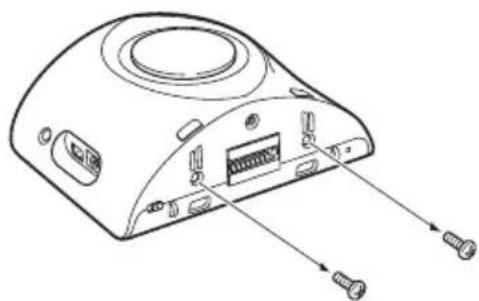

3 Verwijder de 2 schroeven aan de onderkant van de eenheid met een schroevendraaier.

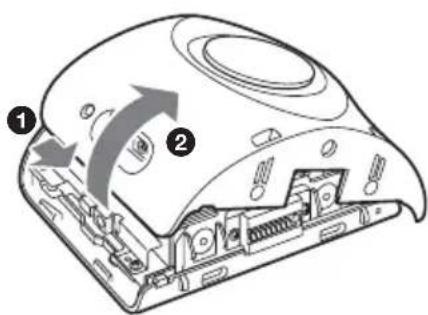

4 Schuif het achterpaneel om deze te openen en til deze op.

5 Verwijder de batterij.

6 Isoleer de aansluiting met tape.

Opmerkingen over de lithium-ionbatterij

• Houd de lithiumbatterij buiten het bereik van kinderen.
• Houd de batterij niet vast met een metalen tang. Dit kan kortsluiting veroorzaken.

WAARSCHUWING

Bij oneigenlijk gebruik kan de batterij ontploffen.

Probeer niet de batterij op te laden of te openen; werp ook een lege batterij nooit in het vuur.

Voor de Klanten in Nederland

Gooi de batterij niet weg maar lever deze in als klein chemisch afval (KCA).

1) Dit apparaat bevat een vast ingebouwde batterij die niet vervangen hoeft te worden tijdens de levensduur van het apparaat.
2) Raadpleeg uw leverancier indien de batterij toch vervangen moet worden.
De batterij mag alleen vervangen worden door vakbekwaam sevicepersoneel.
3) Gooi de batterij niet weg maar lever deze in als klein chemisch afval (KCA).
4) Lever het apparaat aan het einde van de levensduur in voor recycling, de batterij zal dan op correcte wijze verwekt worden.

Technische gegevens

Hoofdeenheid

Bedrijfstemperatuur: 5 - 45 °C

Voedingsvereisten: 5 V gelijkstroom (van meegeleverde netspanningsadapter)

Aansluitblok:

Houderaansluiting

DC IN 5V aansluiting

USB-aansluiting

Aansluiting voor externe GPS-antenne

Luidspreker: 2-weg luidspreker

Stroomverbruik: Ongeveer 0,5 A

Afmetingen: Ongeveer 104,7 × 87,5 × 42,9 mm (b × h × d)

Gewicht: Ongeveer 310 g

Monitor

Systeem: transmissief LCD (liquid crystal display)

Besturingssysteem: a-Si TFT Active Matrix System

Afmetingen: 3,5 inch (4:3)

70,1× 52,6,87,6mm(b× v,d)

Segment: 230.400 (960 × 240) punten

Houder

Bedrijfstemperatuur: 5 - 45 °C

Voedingsvereisten: 5,2 V gelijkstroom (van meegeleverde 12 V accuadapter (negatieve aarde))

Aansluitblok:

Aansluiting van het apparaat

DC IN 5.2V aansluiting

TMC-antenneaansluiting (alleen NV-U70T/U50T)

Ontvangstfrequentie: 87,5 – 108,0 MHz

(alleen NV-U70T/U50T)

Optionele accessoires

Externe GPS-antenne: VCA-41

TMC-houder voor in de auto: NVA-CU3T

Houder voor in de auto: NVA-CU3

Installatiepakket voor in de auto: XA-49FM

Pakket met kaarten van Europa: NVD-DU3

(voor NV-U50T/U50)

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.

• Er werd loodvrij gesoldeerd.
• Er werden geen halogene brandvertragende producten gebruikt in de betreffende printplaat/printplaten.
• Gebruik van herlaadbare lithium ion batterijen.
• Het golfkarton biedt het product een optimale bescherming tegen schokken.
• Het karton werd bedrukt met inkt op basis van plantaardige olie vrij van vluchtige organische stoffen.
• Deze handleiding is gedrukt op 100 % kringlooppapier met VOC (vluchtige organische verbinding)-vrije inkt op basis van plantaardige olie.

Problemen oplossen

De onderstaande controlelijst kan u helpen bij het oplossen van problemen die zich met het apparaat kunnen voordoen.

Voordat u de onderstaande controlelijst doorneemt, moet u eerst de aanwijzingen voor aansluiting en gebruik controleren.

De bedieningspictogrammen op het display werken niet.

De bediening kan langer duren wanneer een kaart wordt weergegeven.

Het apparaat wordt niet ingeschakeld.

→Controleer vooraf of de POWER schakelaar rechtsonder op het apparaat in de ON positie staat.
→Laad de ingebouwde batterij op.
→Controleer of het apparaat stevig is bevestigd aan de houder (pagina 9).

De ingebouwde batterij kan niet worden opgeladen.

→Controleer vooraf of de POWER schakelaar rechtsonder op het apparaat in de ON positie staat.
→Als de netspanningsadapter wordt gebruikt, moet u deze uit het stopcontact halen en weer opnieuw aansluiten.
→De ingebouwde lithium-ionbatterij kan worden opgeladen bij temperaturen tussen 5 – 45 °C. De batterij mag niet worden opgeladen als de temperatuur in het apparaat oploopt vanwege direct zonlicht, enzovoort. Dit is geen storing.

Het GPS-signaal kan niet worden ontvangen.

• Het systeem kan geen GPS-signalen ontvangen omdat deze worden geblokkeerd.
  →Verplaats uw auto naar een locatie waar de signalen goed kunnen worden ontvangen.
• De ontvangst van het GPS-signaal is zwak.
  →Controleer de GPS-gegevens.
  →De optionele externe GPS-antenne VCA-41 is wellicht vereist voor een verwarmde ruit of een ruit die warmte reflecteert.
• Er bevindt zich een obstakel vóór de GPS-antenne.
  →Installeer het apparaat op een plaats waar het signaal niet wordt onderbroken door de carrosserie van de auto, enzovoort. Zie "Locatie voor installatie" op pagina 5 voor meer informatie over de installatie van het apparaat.
• Het signaal wordt wellicht niet ontvangen als er een coating op de ruit is aangebracht. In dit geval moet u de optionele externe GPS-antenne VCA-41 gebruiken.

De positie van de auto op de kaart komt niet overeen met de huidige weg.

De foutmarge van het signaal van de GPS-satellieten is te groot. In het slechtste geval kan er sprake zijn van een maximale foutmarge van enkele honderden meters.

vervolg op volgende pagina →

De stembegeleiding kan niet worden gehoord.

Het volume is te laag.

→Zet het volume hoger in het menu (pagina 17). Als het apparaat van stroom wordt voorzien door de ingebouwde batterij, is het maximaal beschikbare volume 70 %, zelfs als het volume hoger is ingesteld (80 %, enzovoort).

Het beeld wordt niet normaal weergegeven.

- Bij hoge temperaturen wordt het LCD-scherm donker en minder helder. Bij lage temperaturen kan nabeeldvorming optreden bij het LCD-scherm. Dit zijn geen storingen en het LCD-scherm werkt weer normaal wanneer de temperatuur weer binnen het opgegeven bedrijfsbereik komt.

- Het LCD-scherm is donker of de kaartkleur is gewijzigd.

→De functie voor de automatische dimmer is wellicht geactiveerd omdat de bijbehorende sensor (pagina 11) is bedekt door een hand, enzovoort.

Het apparaat opnieuw instellen

Als de navigatiesoftware vastloopt, start u het apparaat opnieuw op.

Druk de RESET toets in met een puntig voorwerp, zoals een balpen.

Als het probleem zich blijft voordoen, schakelt u de stroom uit door de POWER schakelaar op OFF te zetten. Schakel het apparaat na ongeveer 10 seconden weer in.

Opmerking

Als u de stroomvoorziening uitschakelt, kan het even duren voordat u GPS-signalen ontvangt wanneer u de stroomvoorziening weer inschakelt.
