Tipo de produto	Navegador GPS
Marca	Sony
Modelo	NV-U70T
Dimensões (L × A × P)	aproximadamente 104,7 × 87,5 × 42,9 mm
Peso	aproximadamente 310 g
Alimentação	5 V CC (adaptador de corrente) ou 5,2 V CC (adaptador para bateria de carro); bateria de íon de lítio recarregável integrada
Tela	LCD TFT 3,5 polegadas (4:3), 960 × 240 pixels (230.400 pontos)
Receptor GPS	12 canais paralelos
Mapas pré-instalados	Europa (NV-U70T)
Guia de voz	15 idiomas selecionáveis
Funções principais	Tela sensível ao toque, RDS-TMC (informações de trânsito), regulador automático de brilho, funcionamento a bateria, pesquisa de rota por endereço, destino especial, favoritos
Temperatura de operação	5 a 45 °C
Carga da bateria	Possível apenas entre 5 e 45 °C

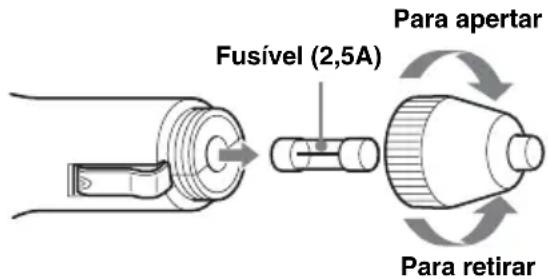

Manutenção	Substituição do fusível do adaptador do carro por um fusível de mesma capacidade; limpar as superfícies antes da instalação; evitar condensação
Segurança	Instalar sem obstruir a visão do motorista; não usar enquanto dirige; remover o aparelho do carro para evitar roubo e calor excessivo
Peças sobressalentes e reparabilidade	Acessórios opcionais: antena GPS externa VCA-41, kit de suporte NVA-CU3T/CU3, kit de instalação XA-49FM, kit de mapas europeus NVD-DU3
Informações gerais	Garantia não cobre a perda ou deterioração dos dados; descarte de acordo com as normas WEEE

Perguntas frequentes - NV-U70T SONY

Como redefinir o aparelho NV-U70T?

Use um objeto pontiagudo (caneta esferográfica) para pressionar o botão RESET localizado na parte traseira do aparelho. Se o problema persistir, desligue a alimentação principal deslizando o interruptor POWER para OFF, aguarde 10 segundos e, em seguida, coloque-o de volta em ON.

A bateria integrada não carrega, o que fazer?

Verifique se o interruptor POWER está em ON. Certifique-se de que a temperatura ambiente está entre 5 e 45 °C. Se estiver usando o adaptador de corrente, desconecte-o e reconecte-o. Evite exposição direta ao sol que pode elevar a temperatura interna.

Nenhum sinal GPS é recebido, por quê?

Mova o veículo para um local aberto, longe de edifícios altos ou túneis. Após uma interrupção da alimentação principal, a recepção pode levar alguns instantes. Se o para-brisa for aquecido ou termorrefletor, use a antena GPS externa opcional VCA-41.

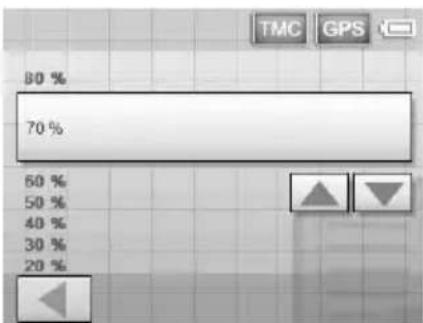

O guia de voz está muito baixo, como aumentar o volume?

No menu Configuração, selecione Volume e aumente o nível. Observe que quando o aparelho funciona com bateria integrada, o volume máximo é limitado a aproximadamente 70%.

A tela LCD está escura ou mal iluminada, o que fazer?

Verifique se o sensor do regulador automático de brilho (localizado no canto superior esquerdo da tela) não está obstruído. Você pode ajustar a sensibilidade no menu Configuração > Sensor de luz. Em calor intenso, a tela pode escurecer temporariamente; isso é normal e desaparece com a queda da temperatura.

Como atualizar os mapas ou adicionar idiomas?

Use o software fornecido no disco de aplicação (DVD-ROM para o NV-U70T). Conecte o aparelho a um computador via cabo USB e inicie o Assistente de mapas para adicionar dados cartográficos ou o Assistente de idiomas para adicionar idiomas.

Como instalar a antena TMC para receber informações de trânsito?

Conecte o cabo da antena TMC na tomada localizada no lado esquerdo da estação de acoplamento. Fixe a extremidade da ventosa no para-brisa e estique o cabo formando duas linhas retas. Esta função está disponível apenas nos modelos NV-U70T e NV-U50T.

Como remover o aparelho da estação de acoplamento?

Segure o aparelho com uma mão e pressione o botão RELEASE localizado na estação de acoplamento. O aparelho é ejetado; remova-o delicadamente.

Posso usar uma antena GPS externa?

Sim, uma antena GPS externa opcional (VCA-41) pode ser conectada na tomada dedicada (parte traseira). Ela é recomendada se o para-brisa for metalizado ou se a recepção for fraca.

O que fazer em caso de condensação dentro do aparelho?

Em tempo úmido, pode formar-se condensação. Coloque o interruptor POWER na posição OFF e aguarde cerca de uma hora para que a umidade evapore antes de reutilizar o aparelho.

MANUAL DE UTILIZADOR NV-U70T SONY

Guia de iniciação rápida

PT

Avvertenza importante .... 4

Aviso importante .... 4

• Este guia de iniciação rápida contém instruções sobre a instalação, ligação e operações básicas. Para mais informações, consulte o manual em formato PDF no Disco com a aplicação fornecido.
• O conteúdo deste manual destina-se a utilizadores habituados a utilizar o sistema operativo Microsoft® Windows®. Para informações sobre o funcionamento do computador, consulte o manual respectivo.
• As ilustrações deste manual podem ser diferentes do seu aparelho.
• Guarde este manual para consultas futuras.

Tratamento de Equipamentos Eléctricos e Electrónicos no final da sua vida útil (Aplicável na União Europeia e em países Europeus com sistemas de recolha selectiva de resíduos)

Este símbolo, colocado no produto ou na sua embalagem, indica que este não deve ser tratado como resíduo urbano indiferenciado. Deve sim ser colocado num ponto de recolha destinado a resíduos de equipamentos eléctricos e electrónicos. Assegurandose que este produto é correctamente depositado, irá prevenir potenciais consequências negativas para o ambiente bem como para a saúde, que de outra forma poderiam ocorrer pelo mau manuscamento destes produtos. A reciclagem dos materiais contribuirá para a conservação dos recursos naturais. Para obter informação mais detalhada sobre a reciclagem deste produto, por favor contacte o município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde adquiriu o produto.

Acessórios aplicáveis: Adaptador para ligação à bateria do automóvel/Transformador de CA

A garantia não cobre a perda ou deterioração dos dados

A Sony não oferece nenhuma garantia pela perda ou danos dos dados.

Atenção

A SONY NÃO ACEITA NENHUMA RESPONSABILIDADE POR QUAISQUER DANOS ACIDENTAIS, INDIRECTOS OU CONSEQUENCIAIS OU DE OUTRA NATUREZA INCLUINDO SEM LIMITAÇÕES A PERDA DE LUCROS, RECEITAS, DADOS, UTILIZAÇÃO DO PRODUTO OU DE QUALQUER EQUIPAMENTO ASSOCIADO, TEMPO DE INACTIVIDADE E TEMPO DO UTILIZADOR RESULTANTE DA UTILIZAÇÃO DESTE PRODUTO, DO SEU HARDWARE E/OU SOFTWARE.

Bem-vindo!

Obrigado por ter adquirido este sistema pessoal de navegação da Sony. Antes de utilizar o sistema leia este manual até ao fim e guarde-o para consultas futuras.

CARACTERÍSTICAS:

• Ligação Plug & Play
- Mapa europeu pré-instalado (NV-U70T)
- Mapa regional pré-instalado (NV-U50T/U50)
- Possibilidade de selecção de 15 idiomas para a orientação por voz e os ecrãs de menu
- Ecrã 3,5 polegadas de superior qualidade com ecrã táctil
- Receptor de GPS avançado com 12 canais paralelos
- Altifalante de elevada qualidade
- Compatibilidade com RDS-TMC (Traffic Message Channel) (NV-U70T/U50T)
- Funcionamento com pilha
- Função de esbatimento automático da luz

Aviso importante .... 4

Como começar 7

Verificar o conteúdo....7

Instalar o aparelho 8

Instalar a antenna TMC (apenas para o NV-U70T/U50T) ..... 10

Localização dos controlos ..... 11

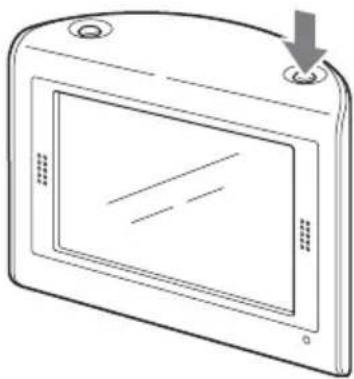

Ligar o aparelho....12

Iniciar a navegação ..... 12

Receber os sinais GPS....12

Operações básicas 13

Utilização dos menus....13

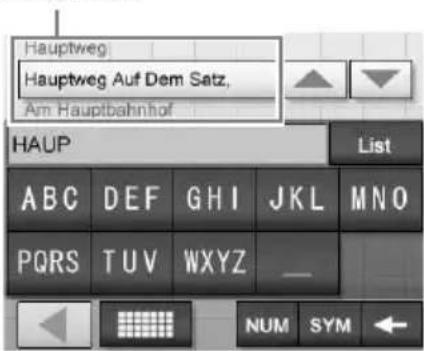

Utilização do teclado ..... 13

Procurar uma rota 14

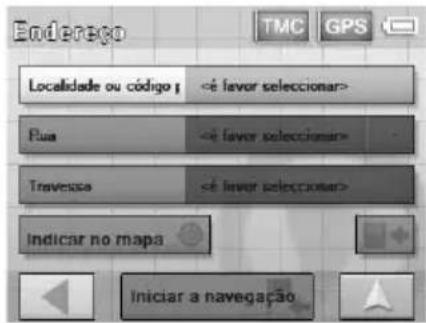

Definir o destino e iniciar o guia de navegação....14

Outras maneiras de definir o destino ..... 15

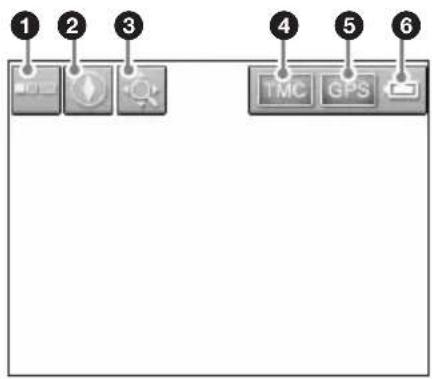

Ecrãs de orientação ..... 16

Definições do sistema 17

Utilizar o software fornecido 18

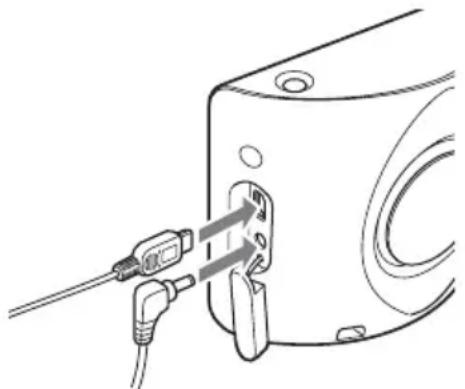

Ligar ao computador ..... 18

Funções do software.... 19

Informações adicionais 19

Precauções 19

Nota sobre o LCD.... 19

Manutenção.... 19

Notas sobre como deitar fora o aparelho .... 19

Detecção de problemas ..... 21

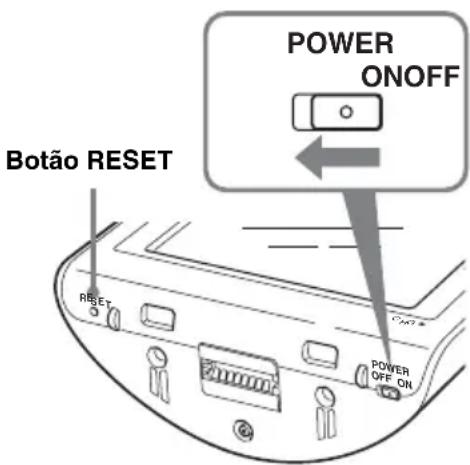

Reiniciar o aparelho 21

Aviso importante

Para evitar o risco de acidente ou ferimentos leia os avisos abaixo antes de instalar e utilizar o aparelho.

Manuseamento

- Não deixe cair objectos estranhos dentro do conector do suporte do aparelho pois pode provocar uma avaria.

- Desligue o aparelho carregando em I/∅, retire-o do suporte e depois desligue o adaptador para ligação à bateria do automóvel para não descarregar a bateria. Note o seguinte:

• Mesmo que desligue a ignição o aparelho continua a receber corrente da pilha de iões de lítio recarregável (interna).
• Se a tomada de isqueiro do automóvel não estiver ligada à posição ACC da ignição, mesmo que desligue a ignição, a pilha interna continua a receber corrente.
• Verifique se o indicador CHG na parte inferior direita do aparelho se acende durante a carga.

• Não coloque o aparelho perto de chamas pois pode provocar uma avaria.
• Não deixe cair água ou chuva no aparelho pois pode ficar danificado.
• Se deixar o aparelho ao sol o LCD pode ficar escuro e dificultar a visualização. Isto não é sinal de avaria e o ecrã voltará ao normal assim que a temperatura descer.
• A pilha interna só pode ser carregada a temperaturas entre 5 – 45 °C.
• Não deixe o aparelho em locais com uma temperatura alta pois a capacidade da pilha diminui e além disso pode deixar de conseguir carregá-la.

Segurança

Geral

• Não faça força demais sobre o aparelho ou o suporte pois pode cair para baixo do pedal do travão, etc., e provocar um acidente.
• Quando utilizar o guia de navegação, respeite as regras de trânsito em vigor, por exemplo, as referentes às ruas de sentido único.
• Não olhe para o aparelho enquanto conduz. É perigoso e pode causar um acidente.
• Se tiver de utilizar o aparelho durante a condução, estacione primeiro num local seguro.
• Quando sair do automóvel leve o aparelho consigo para evitar que seja roubado ou fique danificado pelo calor no interior do automóvel.
• Se não estiver a utilizar o adaptador para ligação à bateria do automóvel desligue-o da tomada de isqueiro pois, mesmo que a chave da ignição esteja na posição OFF, a bateria pode descarregar-se.
• Não deixe cair líquidos ou objectos estranhos dentro do aparelho.
• Não monte nada no suporte excepto o aparelho especificado.
• Não ligue nenhum acessório (adaptador para ligação à bateria do automóvel, transformador de CA, etc.) para além dos fornecidos ou indicados como opcionais.
• Não modifique o aparelho.
• Não desmonte o aparelho excepto para o deitar fora.

Instalação

• Antes de instalar o aparelho, consulte as leis e regulamentos de trânsito locais.
• Instale o aparelho correctamente seguindo as instruções de instalação. Uma instalação incorrecta pode provocar um incêndio ou choque eléctrico.
• Antes de começar a instalação, retire a chave da ignição ou coloque-a na posição OFF. Se instalar o aparelho com a ignição ligada pode descarregar a bateria do automóvel ou provocar um curto-circuito.

• Além disso, tem também de:

• instalar o aparelho correctamente no suporte.

• limpar a superfície da ventosa e o pára-brisas antes de instalar o aparelho. Depois da instalação, verifique também se a ventosa ficou bem presa ao pára-brisas.
• aquecer o interior do automóvel se a temperatura estiver baixa e, só depois, instalar o suporte e o aparelho. As temperaturas altas/baixas ou as mudanças súbitas da temperatura afectam a ventosa.

• limpar o pára-brisas antes da instalação se houver condensação no interior do automóvel. Caso contrário, o aparelho ou o suporte podem cair para baixo do pedal do travão, etc., e provocar um acidente.

• Instale os cabos num sítio onde não prejudiquem a condução.

• Não utilize o aparelho num automóvel com o cabo USB ligado.
• Ligue o adaptador para ligação à bateria do automóvel apenas ao suporte.
• Quando instalar o aparelho, não danifique as condutas, os tubos, o depósito de combustível ou os fios eléctricos pois pode provocar um incêndio ou acidente. Se fizer furos tenha cuidado para não danificar nenhuma peça do automóvel que não esteja visível.
• Não utilize nem modifique as porcas ou parafusos de equipamentos importantes, como os sistemas da direcção, de abastecimento de combustível ou dos travões. Pode provocar um incêndio ou acidente.
• Tome cuidado para que os cabos ou fios não fiquem emaranhados ou presos na parte móvel da calha do banco.
• Para informações sobre a polaridade, tensão da bateria e localização do airbag no automóvel, consulte o concessionário.

Local de instalação

• Instale o aparelho num local seguro onde:
  – não prejudique a visão do condutor.
  – não impeça o funcionamento do sistema do airbag.
• não prejudique a condução do veículo, especialmente o volante, a alavanca das mudanças ou o pedal do travão.
• não esteja exposto ao calor/altas temperaturas.

- Se não conseguir fixar bem o suporte no automóvel, consulte um técnico qualificado ou um funcionário dos serviços de assistência.

O GPS

Os satélites GPS (Global Positioning System) emitem continuamente sinais para determinar uma posição em qualquer ponto do mundo. Quando a antena GPS recebe estes sinais os utilizadores obtêm informações sobre a sua localização (latitude, longitude e altitude). Para obter uma posição bidimensional (latitude e longitude) tem de receber a informação de 3 satélites e para obter uma informação tridimensional (latitude, longitude e altitude) tem de receber a informação de 4 satélites. Os satélites GPS são controlados pelo U.S.

Department of Defense, havendo uma margem de erro deliberada que vai de alguns metros (alguns pés) a 10 metros. Como resultado, o sistema de navegação GPS pode apresentar erros entre 10 metros e cerca de 200 metros, dependendo das circunstâncias.

Como a informação do GPS é obtida utilizando o sinal dos satélites pode ser impossível ou difícil obter as informações nos locais seguintes:

• Túneis ou metropolitano

- Por baixo de uma auto-estrada

- Entre edifícios altos

- No meio de árvores altas com folhagem densa

Depois da instalação inicial e antes de começar a utilizar o sistema de navegação, estacione o automóvel num local seguro e aberto (sem edifícios altos, etc.) durante 20 minutos no máximo para poder receber os sinais GPS. Para calcular correctamente a posição actual do automóvel o sistema necessita receber sinais de, pelo menos, 3 satélites de GPS.

Nota

Se ligar o aparelho (ON) depois de ter desligado a corrente (OFF), depois da bateria interna ter sido totalmente descarregada ou depois de ter reiniciado o aparelho, a recepção do sinal GPS demora algum tempo.

continua na página seguinte →

O software

Antes de utilizar o aparelho, leia com atenção as condições indicadas a seguir.

• As leis de propriedade intelectual proíbem a reprodução do software ou do manual respectivo no todo ou em parte bem como o aluguer do software sem a autorização do titular dos direitos de autor.
• Se surgirem problemas no software provocados por defeitos de fabrico, a Sony reserva-se o direito de o substituir ou, segundo o seu critério, de proceder ao seu reembolso. No entanto, a Sony não assume nenhuma outra responsabilidade.
• O software fornecido com este produto só pode ser utilizado com os equipamentos para que foi concebido.
• Note que, tendo em conta os esforços constantes para melhorar a qualidade, as especificações do software podem ser alteradas sem aviso prévio.
• As estradas e os nomes do mapa podem ser diferentes das estradas e nomes reais.
• A garantia não abrange a troca ou reembolso devido a erros e omissões tipográficos ou outras discrepâncias de desenho que apareçam no software.
• Os dados do mapa não podem ser copiados nem utilizados, no todo ou em parte, sem a autorização do titular dos direitos de autor.
• Os conteúdos estão sujeitos a alterações sem aviso prévio.

Ao utilizar este aparelho aceita ficar vinculado pelas condições acima.

Como começar

Verificar o conteúdo

Verificar o conteúdo da embalagem.

- Unidade principal (1)

- Adaptador para ligação à bateria do automóvel (1)

- Cabo(s) de ligação de CA - NV-U70TW/U70TC*2 (2)

- Disco com a aplicação (CD-ROM) (1) (NV-U50T/U50)

- Disco com a aplicação (DVD-ROM) (1) (NV-U70T)

• Guia de iniciação rápida (1)
- Cartão de garantia (1)
- Cartão de registo do aparelho (1)
• CONTRATO DE LICENÇA DO UTILIZADOR FINAL (1)

*1 O modelo NV-U70T/U50T tem uma tomada para antena TMC no lado esquerdo.
*2 Os nomes dos modelos estão escritos na etiqueta localizada na parte inferior da unidade principal.

Instalar o aparelho

Interruptor de corrente

Antes de proceder à instalação, ligue a corrente colocando o interruptor POWER na posição ON.

Depois, pode ligar/desligar o aparelho carregando em I/☐ na parte superior direita do aparelho.

Notas

• Mantenha a corrente ligada excepto se não tencionar utilizar o aparelho durante mais de 3 meses.
• Se desligar a corrente, pode demorar algum tempo a receber os sinais de GPS quando voltar a ligar o aparelho.

Colocação da ventosa

Antes de começar, escolha uma posição no pára-brisas onde o aparelho seja claramente visível para o condutor sem o impedir de ver a estrada e verifique se todas as superfícies estão limpas e secas.

Também pode instalar os suportes opcionais NVA-CU3T/CU3 seguindo os passos descritos abaixo.

Notas

• Instale o aparelho num local seguro onde não interrompa o sinal de GPS.
• Desmonte e volte a montar regularmente o suporte pois a ventosa é afectada pelas temperaturas altas/ baixas, a utilização prolongada, etc.
• Ao fazer a instalação, deixe uma certa distância entre o suporte e o tablier.

1 Montar o suporte no pára-brisas.

Figura que exemplifica a instalação do suporte depois de terminada

Siga os passos ① - ③, para fazer a instalação.

①Limpe e seque a superfície da ventosa.
②Empurre firmemente o centro da ventosa de encontro ao pára-brisas, para retirar o ar restante e depois carregue na patilha.

③ Segurando no botão esquerdo*, desaperte o botão direito, defina o ângulo vertical aproximado e volte a apertar o botão. *O botão esquerdo não roda.

Se quiser fixar definitivamente o suporte no pára-brisas

A ventosa é afectada pelas temperaturas altas/baixas e pode desprender-se. Se quiser fixar definitivamente o suporte no pára-brisas prenda a ventosa com a fita adesiva fornecida.

Se a parte inferior do suporte tocar no tablier

Monte a almofada fornecida para protecção. Corte a almofada para o tamanho adequado antes de a instalar.

Nota

Uma vez aplicada, a fita adesiva é difícil de retirar.

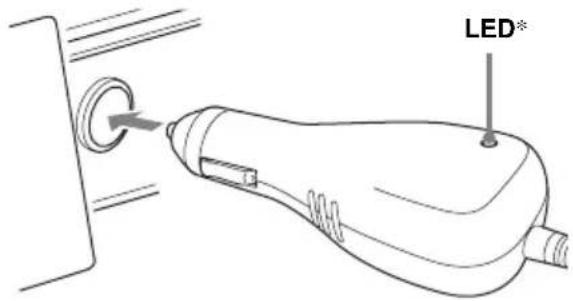

2 Ligue o suporte à tomada do isqueiro do automóvel.

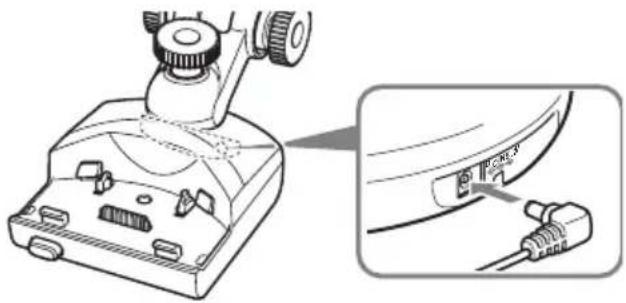

①Ligue o adaptador de ligação à bateria do automóvel à tomada DC IN 5.2V da parte de trás do suporte.

②Introduza totalmente a outra ponta do adaptador para ligação à bateria do automóvel na respectiva tomada de isqueiro.

*Acende-se quando ligar a ignição após a instalação.

Nota

Pode não conseguir ligar o aparelho devido ao tamanho e forma da tomada de isqueiro.

3 Alinhe as 2 ranhuras existentes por baixo do aparelho com as linguetas do suporte e depois empurre o aparelho até encaixar.

Verifique se o aparelho está bem preso no suporte (2 estalidos).

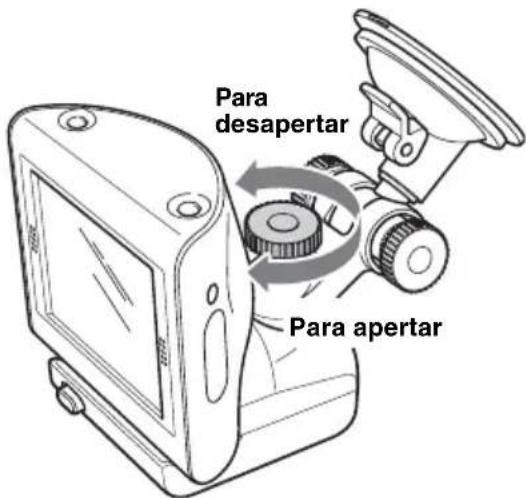

4 Desaperte o botão central, ajuste com precisão o ângulo de maneira a ver bem o monitor e volte a apertar o botão.

Sugestão

Também pode ligar o aparelho a uma tomada de corrente utilizando o transformador de CA fornecido.

Para retirar o aparelho do suporte

1 Segure no aparelho e carregue no botão RELEASE do suporte.

O aparelho solta-se do suporte.

2 Retire o aparelho do suporte.

Instalar a antenna TMC (apenas para o NV-U70T/U50T)

Instale a antena TMC para obter as informações de trânsito transmitidas pelo sistema RDS-TMC (Traffic Message Channel).

1 Ligue o cabo da antena TMC à tomada de antena respectiva localizada no lado esquerdo do suporte.

2 Prenda uma ventosa ao pára-brisas e depois fixe a outra ventosa de maneira a que o cabo forme 2 linhas rectas.

Consulte as páginas indicadas para obter informações.

1 Botão VOICE/POSITION

Quando utilizar o guia de navegação: Para ouvir a orientação por voz seguinte. No modo de deslocação no mapa: Para ver a posição actual do automóvel.

2 Altifalante

Ouve a orientação por voz e os avisos.

3 Janela do visor/ecrã táctil

4 Botão I/⏻ (ligar/em espera) 12 Para ligar/desligar o aparelho.

5 Indicador CHG (carga da bateria)

Acende-se a vermelho durante a carga.

6 Tomada USB 18

Para ligar a um computador com um cabo USB.

7 Sensor de esbatimento automático da luz

Para informações sobre a função de esbatimento automático da luz, consulte o manual fornecido em formato PDF.

8 Tomada DC IN 5V

Para ligar/desligar a alimentação principal.

10 Tomada da antena GPS externa\*

11 Botão RESET 21

12 Conector do suporte

* Não fornecido

Ligar o aparelho

Verifique, primeiro, se o interruptor POWER da parte inferior direita do aparelho está na posição ON (página 8).

1 Carregue em I/☐.

Para desligar o aparelho

Carregue em I/☐.

O aparelho entra no modo de espera, para reduzir ao mínimo o consumo de energia.

Nota

Quando não estiver a utilizar o aparelho, retire-o do suporte e desligue o adaptador para ligação à bateria do automóvel, para não descarregar a bateria.

Iniciar a navegação

1 Depois de ligar o aparelho, toque no idioma desejado.

Aparece a mensagem de aviso.

2 Leia a mensagem de aviso e toque em "Aceitar".

Aparece o guia de iniciação.

3 Toque em ▼ para continuar.

Aparece o menu principal.

Receber os sinais GPS

Depois da instalação inicial e antes de começar a utilizar o sistema de navegação, estacione o automóvel num local seguro e aberto (sem edifícios altos, etc.) durante 20 minutos no máximo para poder receber os sinais GPS. Para calcular correctamente a posição actual do automóvel o sistema necessita receber sinais de, pelo menos, 3 satélites de GPS.

Pode controlar o estado do GPS nos ecrãs.

* Acende-se a verde quando o sinal de recepção for suficientemente forte para a navegação.
Acende-se a verde-escuro se perder o sinal.

Operações básicas

Neste capítulo explicam-se os procedimentos normais de utilização do sistema.

As operações são efectuadas carregando no ecrã táctil. Toque levemente com o dedo nos ícones mostrados.

Nota

Não carregue no ecrã com demasiada força nem com um objecto bicudo, como uma caneta, etc.

Utilização dos menus

Pode definir as opções do menu seguindo os procedimentos descritos abaixo.

1 Ver o menu principal.

No ecrã do mapa, toque no mapa. No ecrã do menu toque em , para fazer aparecer o mapa e depois toque no mapa.

2 Toque em "Ajustes" e depois na opção desejada.

3 Toque em ▲/▼ para percorrer a lista e depois toque na opção que quer definir.

Por exemplo: indicação da definição de volume

4 Faça a definição desejada.

Toque e seleccione a definição desejada ou introduza caracteres.

Durante a utilização do menu:

Para voltar ao ecrã anterior, toque em . Para cancelar a seleção do menu, toque em (aparece o ecrã com a posição actual do automóvel).

Nota

As opções do menu e as operações de definição diferem em função da opção de menu seleccionada.

Utilização do teclado

Quando precisar de introduzir texto aparece o ecrã do teclado.

Basta introduzir os caracteres em maiúsculas pois o sistema converte-os automaticamente para os caracteres adequados. Quando necessário, pode introduzir caracteres especiais (por exemplo, quando dá um nome a um destino guardado, etc.).

Ecrã do teclado do telemóvel

Candidatos

introduzir um carácter alfanumérico	várias vezes na tecla adequada (por exemplo, “ABC”) até o carácter desejado aparecer realizado na linha acima do teclado.
introduzir um número em “NUM” para mudar para o teclado numérico e depois na tecla do número desejado; e em “ABC” para voltar para trás.
introduzir um espaço “_”
apagar um carácter “←”

continua na página seguinte →

Para Toque

seleccionar um candidato

em ▲/▼ para percorrer a lista e depois no candidato desejado para confirmar.

ver a lista de todos os “List” candidatos

Pode seleccionar um teclado de telemóvel ou um teclado de caracteres (alfabético) para o ecrã do teclado.

Toque em para mudar para o teclado alfabético.

A utilização do teclado alfabético é igual à do teclado do telemóvel, excepto quando:

- introduzir um carácter (toque na tecla do carácter desejado).

- introduzir um carácter especial (toque em "SYM" para mudar para o teclado de caracteres especiais; toque em "ABC" para voltar atrás).

Toque em para voltar a mudar para o teclado do telemóvel.

Procurar uma rota

Depois de definir o destino, o sistema procura as rotas automaticamente.

Antes de começar, verifique se os sinais de GPS são suficientes para a navegação (página 12).

Definir o destino e iniciar o guia de navegação

Neste capítulo explica-se o procedimento para procurar a rota e iniciar o guia de navegação. No exemplo dado, utiliza-se a definição de um destino através do endereço.

Para informações sobre outras maneiras de definir o destino, consulte “Outras maneiras de definir o destino” na página 15.

Para sua segurança, estacione o automóvel num local seguro e introduza a informação do destino antes de começar a viagem.

1 Ver o menu principal.

No ecrã do mapa, toque no mapa.

No ecrã do menu toque em , para fazer aparecer o mapa e depois toque no mapa.

2 Seleccione "Destino novo" → "Navegação".

Só pode seleccionar os países cujos dados estejam incluídos no mapa actual.

4 Seleccione "Endereço".

5 Introduza os detalhes do endereço.

Para informações sobre como introduzir os caracteres, consulte “Utilização do teclado” na página 13.

Toque no campo de entrada respectivo para introduzir os elementos abaixo.

"Localidade ou código postal"

Introduza o nome da localidade ou código postal.

“Rua”/“-”

Introduza o nome da rua e o número da porta (se o souber).

Se o número da porta não estiver disponível, o campo “—” está desactivado.

"Travessa"

Introduza o nome da intersecção se quiser que seja um ponto de destino.

6 Seleccione "Iniciar a navegação".

Aparece o ecrã de selecção das opções de rota.

Para informações sobre as opções de selecção da rota, consulte o manual fornecido em formato PDF.

7 Seleccione novamente “Iniciar a navegação”.

Aparece o ecrã do mapa, a rota é calculada e o guia de navegação é activado.

Outras maneiras de definir o destino

Também pode definir o destino e procurar as rotas utilizando os métodos indicados abaixo.

No menu principal, seleccione primeiro as opções pela ordem indicada abaixo e depois “Iniciar a navegação” (se necessário).

Para informações, consulte o manual fornecido em formato PDF.

Buscar nos arredores

Procura as rotas para um destino especial, como um restaurante, hotel, etc., perto da posição em que se encontra actualmente o automóvel.

Para casa

Procura as rotas para sua casa se estiver registada.

“Destino novo” → “Para casa”

Destino especial

Procura rotas para um destino especial, como um restaurante, hotel, etc., seleccionando a(s) categoria(s) e o destino correcto na lista.

Seleccione “Destino novo” → “Navegação” →

“Destino especial” e depois as opções indicadas abaixo para especificar a área de procura.

“---na vizinhança”

Procura no raio de alcance especificado a partir do centro do mapa.

"---em todo o país"

“---numa localidade”

Procura na localidade especificada.

Seleccionar mapa

Procura rotas através da definição directa no ecrã do mapa.

“Destino novo” → “Navegação” → “Seleccionar mapa”

Últimos destinos

Procura rotas para os últimos destinos procurados.

“Destino novo” → “Navegação” → “Últimos destinos”

Preferências

Procura as rotas para um ponto de destino guardado.

“Destino novo” → “Navegação” →

"Preferências"

Ecrãs de orientação

Uma vez calculada a rota, o caminho até ao destino é indicado através de orientações visuais e de áudio.

Informação sobre o menu de ferramentas do mapa

①Para mostrar/ocultar o menu de ferramentas.
②Para mudar a direcção do mapa (bússola sempre virada para norte/consoante orientação) do mapa em 2D.
③Para mudar o modo de se deslocar no mapa.
④Para ver a informação TMC.*
⑤Para ver a informação detalhada do GPS.
6Indica o estado da bateria.

* Apenas para o NV-U70T/U50T. Acende-se a laranja vivo durante a recepção. Acende-se a laranja escuro se não houver recepção.

Ecrã do mapa em 2D

Avançar em linha recta

A aproximar-se de uma intersecção

A aproximar-se de uma intersecção (mais perto)

Próximas instruções imediatamente a seguir à intersecção

A Posição actual
BDistância até à viragem seguinte
©Direcção seguinte
DNome da rua actual
ENome da próxima rua
F Tempo estimado para a chegada (ETA)/Distância até ao destino
GInstruções sobre a próxima viragem
HBarra de indicação da distância até à próxima viragem
①Instruções a seguir à próxima

Ecrã do mapa em 3D

Pode definir o ecrã do mapa em 3D no menu de definições (página 17).

Ver o ecrã da rota

Pode ver toda a rota até ao destino.

Para ver, no menu principal, seleccione “Rota” → “Expor a rota”.

Modo de deslocação no mapa

Pode mudar para o ecrã do modo de deslocação no mapa tocando em , quer esteja a utilizar ou não o guia de navegação.

Neste modo, aparece uma cruz sobre o mapa e pode arrastar o ecrã para se deslocar no mapa.

Toque em -/+ para ajustar a escala do mapa.

Coloque a intersecção da cruz no ponto desejado e toque em , para fazer aparecer o menu do modo de deslocação no mapa onde pode definir o ponto como destino, etc.

Toque em para voltar ao ecrã da posição actual do veículo.

Definições do sistema

Pode configurar as diversas definições relacionadas com o sistema e a memó

No menu principal, seleccione “Ajustes” e depois a opção desejada para fazer cada uma das definições.

Para informações, consulte o manual fornecido em formato PDF.

Volume do som

Para ajustar o volume da orientação por voz.

Nota

Quando utilizar o aparelho com a pilha interna, o nível máximo do volume está limitado a 70 %, mesmo que esteja definido para um valor mais alto (80 %, etc.). Quando ligar o aparelho utilizando o adaptador para ligação à bateria do automóvel ou o transformador de CA a limitação acima não se aplica.

Seleção do mapa

Para mostrar/ocultar, no mapa, a barra de informação (que aparece no fundo do mapa), os ícones de destinos especiais e os nomes das ruas.

Informação da rota

Para mostrar/ocultar, no mapa, o tempo estimado para a chegada (ETA) e a distância até ao destino final.

Informação do sentido

Para mostrar/ocultar, no mapa, as saídas das estradas nacionais/autoestradas*.

Sensor luminoso

Para regular a sensibilidade do sensor de esbatimento automático da luz.

Representação

Para definir a luminosidade e a cor do mapa.

Touchscreen calibração

Para calibrar a posição de toque do ecrã táctil.

Modo automático

Para seleccionar o ecrã do mapa predefinido (2D ou 3D); muda automaticamente a escala do mapa dependendo da velocidade de condução (configurável para 2D e 3D respectivamente); selecciona a direcção predefinida do mapa para o ecrã de mapas em 2D (bússola virada para norte ou consoante a orientação).

Opções routing

Para seleccionar a preferência de procura da rota (optimizada por tempo ou por distância); aceitar/evitar rotas com auto-estradas, ferries e estradas com portagens.

continua na página seguinte →

Planeamento da rota

Para passar automaticamente para o destino seguinte depois de ter chegado ao destino anterior.

Fuso horário

Para seleccionar o fuso horário da região em que se encontra; alternar entre a hora de verão e a hora padrão.

Embora a hora actual seja automaticamente acertada pelo GPS, tem de definir o fuso horário para que a hora estimada para a chegada (ETA) seja mostrada com precisão.

Formato

Para seleccionar a indicação do relógio no sistema de 12/24 horas; seleccione a unidade de distância (quilómetros/milhas).

Seleção do idioma

Para seleccionar o idioma desejado para os menus do ecrã e orientação por voz.

Endereço próprio

Par registar o seu endereço.

Modo mudo do rádio\*2

Modo de demonstração

Para activar a demonstração.

Informação sobre o produto

Para ver a informação do aparelho, como o nome, versão, etc., e as instruções de iniciação.

*1 Só aparece se estiver incluída nas informações do mapa.
*2 Só se o Kit de Instalação no Automóvel XA-49FM (opcional) estiver ligado à tomada “Modo mudo do rádio” do autorádio.

Nota

Os avisos fornecidos nas informações do mapa podem não estar sempre correctos devido a trabalhos nas estradas, etc. As situações de trânsito e os regulamentos rodoviários têm prioridade absoluta sobre a informação dada pelo sistema de navegação.

Utilizar o software fornecido

Neste capítulo descrevem-se as funções importantes para a utilização do software fornecido.

Para informações, consulte o manual fornecido em formato PDF.

Requisitos do sistema operativo

• SO: Windows 98SE/2000/ME/XP
- Unidade de CD-ROM/DVD-ROM
- Porta USB
- CPU com uma velocidade mínima de 150 MHz (recomendado)

Ligar ao computador

1 Ligue o aparelho a uma tomada de corrente utilizando o transformador de CA e o cabo de ligação de CA.
2 Ligue o aparelho ao computador com o cabo USB.

Ligue o conector pequeno do cabo USB à tomada USB do aparelho e o conector grande à porta USB do computador.

Notas sobre a transferência de dados

Durante a transferência, não:

• desligue o cabo USB nem o transformador de CA.
• desligue, coloque em modo de espera nem reinicie a unidade principal.
• desligue, coloque em modo de espera nem reinicie o computador.

Se quiser cancelar a transferência a meio, no ecrã do computador, clique no botão cancelar.

Funções do software

Instalar o software de ligação ao PC

O software de ligação ao PC (ActiveSync) pode estar instalado.

Pode fazer uma cópia de segurança no computador dos dados do mapa pré-instalado no aparelho e recuperá-los posteriormente no caso de apagamento acidental, etc.

Assistente de mapas

Pode carregar os dados do mapa no aparelho utilizando o DVD-ROM fornecido ou opcional. Quando adicionar novos dados, pode ter de apagar os dados desnecessários do aparelho, para libertar espaço na memória.

Pode carregar os dados do idioma para os menus do ecrã e orientação por voz no aparelho utilizando o CD-ROM/DVD-ROM fornecido bem como apagar os dados dos idiomas de que não precisa.

Ler o manual

Pode ler o manual em formato PDF.

Suporte

Pode aceder facilmente ao site dos serviços de suporte à navegação da Sony. Aceda a este site para obter suporte técnico, por exemplo, as actualizações do software e do firmware, FAQs, etc.

Reinstalar a aplicação

No caso de apagamento acidental, pode reinstalar o software de navegação pré-instalado no aparelho utilizando o CD-ROM/DVD-ROM fornecido, etc.

Informações adicionais

Precauções

Se estacionar o automóvel ao sol, deixe o aparelho arrefecer antes de o utilizar.

Condensação de humidade

Num dia de chuva ou numa zona muito húmida pode formar-se condensação no interior do ecrã do aparelho. Se isso acontecer o aparelho não funciona correctamente. Nesse caso, coloque o interruptor POWER existente na parte inferior direita do aparelho na posição OFF e espere cerca de 1 hora até a condensação se evaporar.

Nota sobre o LCD

Podem aparecer alguns pontos fixos de cor azul, vermelha ou verde no monitor. São designados por “pontos brilhantes” e podem aparecer em qualquer LCD. O LCD foi fabricado com precisão sendo que mais de 99,99 % dos segmentos são funcionais. No entanto, é possível que uma pequena percentagem (geralmente 0,01 %) dos segmentos não se acenda correctamente. Contudo, a visualização não é afectada.

Manutenção

Substituição do fusível

Quando substituir o fusível do adaptador para ligação à bateria do automóvel utilize um fusível com a amperagem indicada no fusível original. Se o fusível se fundir, verifique a ligação e substitua o fusível. Se, depois do o substituir, o fusível voltar a fundir-se pode haver uma avaria interna. Nesse caso, contacte o agente da Sony mais próximo.

Aviso

Nunca utilize um fusível com uma amperagem superior à do fusível fornecido pois pode danificar o aparelho.

Notas sobre como deitar fora o aparelho

Quando deitar fora o aparelho retire a pilha de iões de lítio interna e envie-a para um centro de reciclagem.

Explica-se abaixo o que deve fazer para retirar a pilha.

Nota

Nunca desmonte o aparelho excepto quando o deitar fora.

continua na página seguinte →

1 Desligue o aparelho colocando o interruptor POWER na posição OFF.
2 Retire a tampa da tomada (página 11).
3 Desaperte os 2 parafusos na parte debaixo do aparelho com uma chave de parafusos.

4 Faça deslizar a tampa traseira e levante-a para a abrir.

6 Isole o terminal do conector enrolando em fita isoladora.

Notas sobre a pilha de iões de lítio

• Não deixa a pilha ao alcance das crianças.
• Não agarre na pilha com pinças de metal pois pode provocar um curto-circuito.

ADVERTÉNCIA

Perigo de explosão da bateria se má-utilizada. Não recarregue, abra, nem a deite no fogo.

Terminais de ligação:

Conector do suporte

Tomada DC IN 5V

Tomada USB

Tomada da antena GPS externa

Altifalante: 2 vias

Consumo de energia: Aprox. 0,5 A

Dimensões: Aprox. 104,7 × 87,5 × 42,9 mm (1 × a × p)

Peso: Aprox. 310 g

Monitor

Sistema: Ecrã de cristais líquidos transmissivos

Dimensões: 3,5 pol (4:3)

70,1 × 52,6, 87,6 mm (a × v, p)

Segmento: 230.400 (960 × 240) pontos

Suporte

Temperatura de funcionamento: 5 - 45 °C

(através do adaptador para ligação à bateria do automóvel de 12 V fornecido (negativo à massa))

Terminais de ligação:

Conector do aparelho

Tomada DC IN 5.2V

Tomada de antena TMC (apenas no NV-U70T/U50T)

Frequência de recepção: 87,5 - 108,0 MHz

(apenas para o

NV-U70T/U50T)

Acessórios opcionais

Antena GPS externa: VCA-41

Kit do suporte para automóvel TMC: NVA-CU3T

Kit do suporte para automóvel: NVA-CU3

Kit de instalação no automóvel: XA-49FM

Pacote de mapas europeus: NVD-DU3

(para o NV-U50T/U50)

O design e as características técnicas estão sujeitos a alterações sem aviso prévio.

• Na soldadura é utilizada solda sem chumbo.
• Não são utilizados retardadores de chama halogenados em determinadas placas de circuito impresso.
• Uso de pilhas de ião de lítio recarregáveis.
• É utilizado cartão canelado como material de absorção de choques na embalagem.
• Impressão feita com tinta de óleo vegetal isenta de COV (Composto Orgânico Volátil).
• Este manual foi impresso em papel 100 % reciclado usando tinta à base de óleo vegetal sem COV (composto orgânico volátil).

Detecção de problemas

A lista de verificação apresentada abaixo pode ajudá-lo a resolver os problemas que possam surgir no aparelho.

Antes de utilizar a lista de verificação abaixo, verifique os procedimentos de ligação e funcionamento.

Os ícones de operação do ecrã não funcionam.

Durante a visualização de um mapa as operações podem demorar algum tempo.

O aparelho não liga.

→Verifique se o interruptor POWER da parte inferior direita do aparelho está na posição ON.
→Carregue a pilha interna.
→Verifique se o aparelho está bem encaixado no suporte (página 9).

Não consegue carregar a pilha interna.

→Verifique se o interruptor POWER da parte inferior direita do aparelho está na posição ON.
→Se estiver a utilizar o transformador de CA, desligue-o da tomada de corrente e volte a ligá-lo.
→A pilha interna de iões de lítio só pode ser carregada a temperaturas entre 5 – 45 °C. Se a temperatura no interior do aparelho aumentar por causa da exposição directa ao sol, etc., pode não conseguir carregar a pilha. Isto não é sinal de avaria.

Não consegue receber o sinal de GPS.

• O sistema não consegue receber os sinais de GPS porque há um obstáculo.
  →Conduza o automóvel para um local onde possa receber nitidamente os sinais.
• A recepção do sinal de GPS é má.
  →Verifique a força do sinal do GPS.
  →Pode ter de utilizar a antenna GPS externa VCA-41 opcional, se o pára-brisas for aquecido ou reflectir o calor.

- Há um obstáculo em frente da antena de GPS.

→Instale o aparelho num sítio onde o sinal não seja interrompido pelo automóvel, etc. Para informações sobre a instalação do aparelho, consulte “Local de instalação” na página 5.

- Pode não conseguir receber o sinal se o pára-brisas estiver revestido com uma película. Neste caso, utilize a antena GPS externa VCA-41 opcional.

A posição do automóvel no mapa não corresponde à estrada em que o veículo se encontra actualmente.

A margem de erro do sinal emitido pelos satélites de GPS é demasiado grande. Pode haver uma margem de erro máxima de algumas centenas de metros.

Não consegue ouvir a orientação por voz.

O volume de som está muito baixo.

→Aumente o volume de som no menu de definições (página 17).
Quando utilizar o aparelho com a pilha interna, o nível máximo do volume está limitado a 70 %, mesmo que esteja definido para um valor mais alto (80 %, etc.).

A visualização do LCD é muito má.

• Se a temperatura for muito alta o LCD pode ficar escuro e dificultar a visualização. Com temperaturas baixas pode aparecer uma imagem residual no LCD. Isto não é sinal de avaria e o LCD volta ao normal assim que a temperatura atingir de novo os valores de funcionamento especificados.
• O LCD está escuro ou a cor do mapa mudou.
  →A função de esbatimento automático da luz pode ter sido activada por ter tapado o sensor com a mão (página 11), etc.

Reiniciar o aparelho

Se o software de navegação deixar de funcionar, experimente reiniciar o aparelho.

Carregue no botão RESET com um objecto pontiagudo, como uma caneta esferográfica. Se não conseguir resolver o problema, desligue o aparelho colocando o interruptor POWER na posição OFF e volte a ligá-lo passados cerca de 10 segundos.

Depois de desligar a corrente pode demorar algum tempo a receber os sinais de GPS quando voltar a ligar o aparelho.
