Tipo di prodotto	Navigatore GPS
Marca	Sony
Modello	NV-U70T
Dimensioni (l × h × p)	circa 104,7 × 87,5 × 42,9 mm
Peso	circa 310 g
Alimentazione	5 V CC (adattatore di rete) o 5,2 V CC (adattatore per batteria auto); batteria agli ioni di litio ricaricabile integrata
Schermo	LCD TFT 3,5 pollici (4:3), 960 × 240 pixel (230 400 punti)
Ricevitore GPS	12 canali paralleli
Mappe preinstallate	Europa (NV-U70T)
Guida vocale	15 lingue selezionabili
Funzioni principali	Schermo tattile, RDS-TMC (informazioni sul traffico), regolatore automatico di luminosità, funzionamento a batteria, ricerca itinerario per indirizzo, destinazione speciale, preferiti
Temperatura di funzionamento	da 5 a 45 °C
Carica della batteria	Possibile solo tra 5 e 45 °C
Manutenzione	Sostituzione del fusibile dell'adattatore auto con un fusibile della stessa capacità; pulire le superfici prima dell'installazione; evitare condensa
Sicurezza	Installare senza ostruire la visuale del conducente; non utilizzare durante la guida; rimuovere il dispositivo dall'auto per evitare furti e calore eccessivo
Pezzi di ricambio e riparabilità	Accessori opzionali: antenna GPS esterna VCA-41, kit supporto NVA-CU3T/CU3, kit installazione XA-49FM, kit mappe europee NVD-DU3
Informazioni generali	La garanzia non copre la perdita o il deterioramento dei dati; smaltimento conforme alle norme RAEE

Domande frequenti - NV-U70T SONY

Come ripristinare il dispositivo NV-U70T?

Usare un oggetto appuntito (penna a sfera) per premere il tasto RESET situato sul retro del dispositivo. Se il problema persiste, spegnere l'alimentazione principale spostando l'interruttore POWER su OFF, attendere 10 secondi, quindi riportarlo su ON.

La batteria integrata non si carica, cosa fare?

Verificare che l'interruttore POWER sia su ON. Assicurarsi che la temperatura ambiente sia compresa tra 5 e 45 °C. Se si utilizza l'adattatore di rete, scollegarlo e ricollegarlo. Evitare l'esposizione diretta al sole che può aumentare la temperatura interna.

Nessun segnale GPS ricevuto, perché?

Spostare il veicolo in un luogo aperto, lontano da edifici alti o tunnel. Dopo un'interruzione dell'alimentazione principale, la ricezione potrebbe richiedere alcuni istanti. Se il parabrezza è riscaldato o termoriflettente, utilizzare l'antenna GPS esterna opzionale VCA-41.

La guida vocale è troppo debole, come aumentare il volume?

Nel menu Configurazione, selezionare Volume e aumentare il livello. Notare che quando il dispositivo funziona a batteria integrata, il volume massimo è limitato a circa il 70%.

Lo schermo LCD è scuro o poco illuminato, cosa fare?

Verificare che il sensore del regolatore automatico di luminosità (situato in alto a sinistra dello schermo) non sia ostruito. È possibile regolare la sensibilità nel menu Configurazione > Sensore di luce. Con calore intenso, lo schermo può oscurarsi temporaneamente; è normale e scompare con l'abbassamento della temperatura.

Come aggiornare le mappe o aggiungere lingue?

Utilizzare il software fornito sul disco applicativo (DVD-ROM per NV-U70T). Collegare il dispositivo a un computer tramite cavo USB, quindi avviare Assistente mappe per aggiungere dati cartografici o Assistente lingue per aggiungere lingue.

Come installare l'antenna TMC per ricevere le informazioni sul traffico?

Collegare il cavo dell'antenna TMC alla presa situata sul lato sinistro della stazione di ricarica. Fissare l'estremità della ventosa al parabrezza e tendere il cavo formando due linee rette. Questa funzione è disponibile solo sui modelli NV-U70T e NV-U50T.

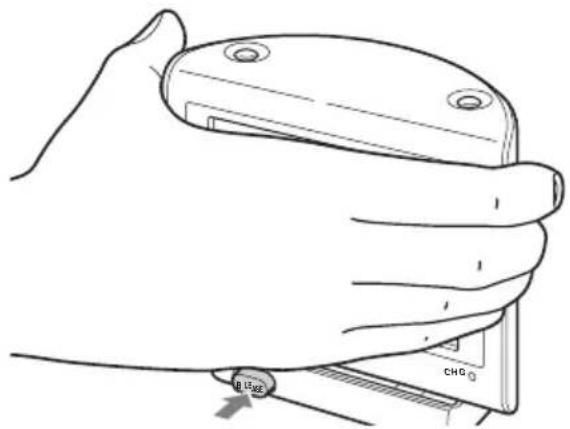

Come rimuovere il dispositivo dalla stazione di ricarica?

Tenere il dispositivo con una mano, quindi premere il tasto RELEASE situato sulla stazione di ricarica. Il dispositivo viene espulso; rimuoverlo delicatamente.

Posso utilizzare un'antenna GPS esterna?

Sì, un'antenna GPS esterna opzionale (VCA-41) può essere collegata alla presa dedicata (lato posteriore). È consigliata se il parabrezza è metallizzato o se la ricezione è debole.

Cosa fare in caso di condensa all'interno del dispositivo?

Con tempo umido, può formarsi condensa. Portare l'interruttore POWER in posizione OFF e attendere circa un'ora che l'umidità evapori prima di riutilizzare il dispositivo.

MANUALE UTENTE NV-U70T SONY

Guida rapida all'uso

IT

Informazioni sul presente manuale

• Nella presente guida rapida all'uso sono contenute le istruzioni per l'installazione, i collegametni e le operazioni di base. Per ulteriori informazioni, consultare il manuale PDF nel disco delle applicazioni in dotazione.
• Le informazioni contenute nel presente manuale sono destinate a utenti dotati di una certa familiarità d'uso del sistema operativo Microsoft® Windows®. Per ulteriori informazioni sul funzionamento del computer, consultare il relativo manuale.
• Le illustrazioni presenti in questo manuale potrebbero non corrispondere all'unità in questione.
• Conservare il presente manuale per eventuali riferimenti futuri.

Trattamento del dispositivo elettrico od elettronico a fine vita (applicabile in tutti i paesi dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Accessori utilizzabili: Adattatore della batteria dell'auto/Alimentatore CA

Nessuna garanzia per eventuali perdite o danneggiamenti dei dati

Sony non fornisce alcuna garanzia per eventuali perdite o danneggiamenti dei dati.

Attenzione

IN NESSUN CASO SONY POTRÀ ESSERE RITENUTA RESPONSABILE DI DANNI ACCIDENTALI, INDIRETTI, CONSEQUENZIALI O DI ALTRI DANNI INCLUSI, SENZA ALCUNA LIMITAZIONE, PERDITE DI PROFITTI, PERDITE DI GUADAGNO, PERDITE DI DATI, PERDITE DELL'UTILIZZO DEL PRODOTTO O DI QUALSIASI APPARECCHIO ASSOCIATO E TEMPI DI FERMO DOVUTI ALL'USO DEL PRESENTE PRODOTTO O DEI RELATIVI COMPONENTI HARDWARE E/O SOFTWARE.

Congratulazioni!

Complimenti per l'acquisto del sistema di navigazione personalizzata Sony. Prima di utilizzare il sistema, leggere l'intero manuale e conservarlo per un eventuale riferimento futuro.

CARATTERISTICHE:

• Funzionalità Plug & Play
• Mappa dell'Europa preinstallata (NV-U70T)
• Mappa regionale preinstallata (NV-U50T/U50)
• Possibilità di selezione di 15 lingue per la guida vocale e la visualizzazione su schermo

- Display con schermo a sfioramento di qualità elevata da 3,5 pollici

- Ricevitore GPS parallelo da 12 canali all'avanguardia

• Diffusore di alta qualità

- Compatibilità con RDS-TMC (Traffic Message Channel, canale per messaggi di viabilità) (NV-U70T/U50T)

- Funzionamento a batteria

- Funzione di riduzione automatica della luminosità

Indice

Operazioni preliminari 7

Verifica del contenuto ..... 7

Installazione dell'unità 8

Installazione dell'antenna TMC (solo NV-U70T/U50T)....10

Posizione dei comandi....11

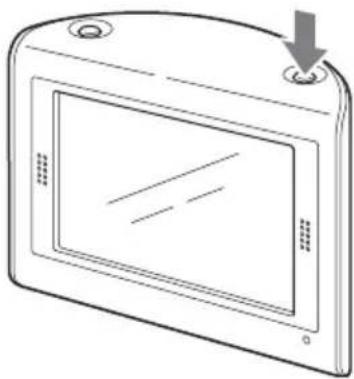

Accensione dell'unità 12

Avvio della navigazione ..... 12

Ricezione dei segnali GPS....12

Operazioni di base 13

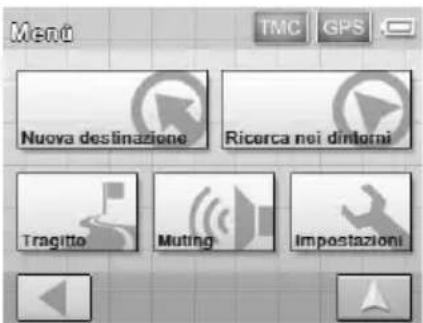

Operazioni di menu ..... 13

Operazioni mediante la tastiera ..... 13

Ricerca del percorso 14

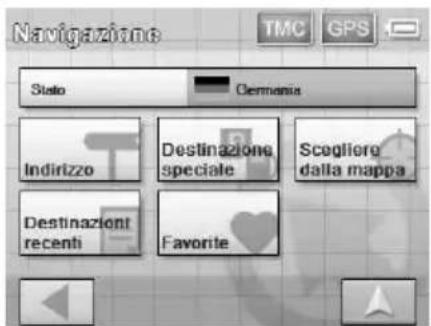

Impostazione della destinazione e avvio della guida 14

Altri metodi per impostare la destinazione . . . 15

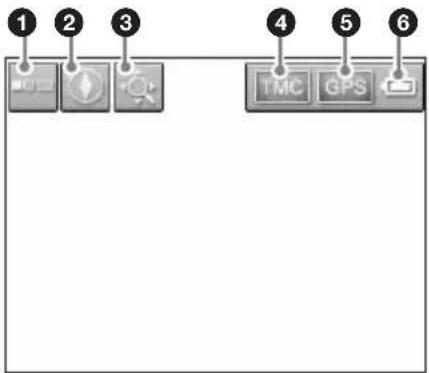

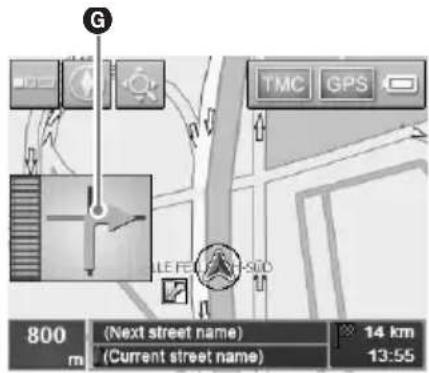

Schermate di guida 16

Impostazioni del sistema 17

Uso del software in dotazione 18

Collegamento al computer ..... 18

Funzionalità software.... 19

Informazioni aggiuntive 19

Precauzioni 19

Nota sullo schermo LCD 19

Manutenzione 19

Note sullo smaltimento dell'unità. 19

Caratteristiche tecniche.... 20

Guida alla soluzione dei problemi ..... 21

Azzeramento dell'apparecchio....21

Avvertenza importante

Per evitare il rischio di eventuali danni alla persona, leggere le avvertenze riportate di seguito prima di installare e attivare l'unità.

Manutenzione

- Non lasciare che oggetti estranei penetrino all'interno del connettore del supporto dell'unità, onde evitare problemi di funzionamento.

- Spegnere l'unità premendo I/☐, estrarla dal supporto, quindi scollegare l'adattatore della batteria dell'auto onde evitare che quest'ultima si consumi. Si noti quanto riportato di seguito.

• Anche se la chiave di accensione si trova sulla posizione di disattivazione, l'unità non viene spenta e continua a ricevere alimentazione dalla batteria ricaricabile agli ioni di litio (incorporata).
• Se la presa dell'accendisigari non è collegata alla posizione ACC della chiave di accensione, la batteria incorporata continua ad essere alimentata, anche se la chiave di accensione si trova sulla posizione di disattivazione.
• Verificare l'indicatore CHG nella parte inferiore destra dell'unità che si illumina durante la ricarica.

• Non posizionare l'unità in prossimità del fuoco, onde evitare problemi di funzionamento.
• Non lasciare che acqua o pioggia penetrino nell'unità, onde evitare problemi di funzionamento.
• Se l'unità viene esposta alla luce solare diretta, è possibile che lo schermo LCD risulti scuro e che non sia chiaramente visibile. Non si tratta di un problema di funzionamento. Quando la temperatura diminuisce, lo schermo torna alla normalità.
• Si noti che la batteria incorporata non viene ricaricata a temperature non comprese tra 5 – 45 °C.

- Non lasciare l'unità in ambienti con temperature elevate, in quanto la capacità della batteria incorporata diminuisce oppure la batteria stessa non può essere ricaricata.

Sicurezza

Generali

• Non applicare eccessiva forza sull'unità o sul supporto, in quanto potrebbero cadere sotto al pedale del freno e così via, causando incidenti.
• Durante la guida sul percorso impostato, assicurarsi di rispettare le norme in materia di circolazione in vigore, quali ad esempio, i sensi unici.
• Non utilizzare l'unità durante la guida. Questo comportamento è pericoloso e può provocare incidenti.
• Se occorre utilizzare l'unità durante la guida, arrestare il veicolo in un luogo sicuro prima di procedere all'uso.
• Prima di lasciare il veicolo, assicurarsi di portare con sé l'unità, onde evitare eventuali furti o danni dovuti all'aumento della temperatura all'interno del veicolo stesso.
• Se l'adattatore della batteria dell'auto non viene utilizzato, scollegarlo dalla presa dell'accendisigari in quanto la batteria dell'auto potrebbe scaricarsi anche se la chiave di accensione si trova sulla posizione OFF.
• Evitare che liquidi o corpi estranei penetrino all'interno dell'unità.
• Assicurarsi di posizionare sul supporto esclusivamente l'unità specificata.
• Non collegare accessori (adattatore della batteria dell'auto, alimentatore CA e così via) diversi da quelli in dotazione o opzionali.
  • Non modificare l'unità.
• Non disassemblare l'unità se non al momento del relativo smaltimento.

Installazione

• Prima di installare l'unità, consultare le norme in materia di circolazione.
• Assicurarsi di installare l'unità in modo corretto, in base alle istruzioni di installazione. Un'installazione non corretta può provocare incendi o scosse elettriche.
• Prima di procedere all'installazione, assicurarsi di impostare l'interruttore di accensione sulla posizione OFF o di estrarre la chiave.

Diversamente, è possibile che la batteria dell'auto si scarichi o che si verifichi un cortocircuito.

- Accertarsi di effettuare quanto segue:

– fissare l'unità al supporto in modo corretto.
– pulire la superficie della ventosa e del parabrezza prima di procedere all'applicazione. Inoltre, verificare che la ventosa sia fissata saldamente al parabrezza dopo l'installazione.
- riscaldare prima l'abitacolo del veicolo, quindi installare il supporto e l'unità se la temperatura ambiente è bassa. La presa della ventosa è influenzata dalle temperature alte/basse o da variazioni improvvisi della temperatura.
– pulire il parabrezza prima di procedere all'installazione se all'interno del veicolo si è formata della condensa.

Diversamente, l'unità o il supporto potrebbero cadere sotto al pedale del freno e così via, causando un incidente.

• Accertarsi di posizionare i cavi dove non ostacolano le operazioni di guida.
• Non utilizzare l'unità in un veicolo con il cavo USB collegato.
• Collegare l'adattatore della batteria dell'auto solo al supporto.
• Durante l'installazione dell'unità, prestare attenzione a non danneggiare i tubi, il serbatoio del combustibile o l'impianto elettrico, onde evitare di causare incendi o incidenti. Prima di praticare un foro nei pannelli del veicolo, assicurarsi di non danneggiare le parti non in vista del veicolo stesso.
• Non utilizzare o modificare dadi o bulloni per dispositivi di sicurezza, quali il biellismo dello sterzo, il serbatoio del carburante o i sistemi di frenatura, onde evitare incendi o incidenti.
• Prestare attenzione affinché i cavi o i fili non rimangano incastrati o piegati nelle parti mobili delle guide scorrevoli dei sedili.
• Per ulteriori informazioni sulla polarità, sulla tensione della batteria e sulla posizione dell'airbag, consultare il rivenditore dell'auto.

Posizione di installazione

• Installare l'unità in una posizione sicura, dove:
  – non ostacoli la visuale al conducente.
  – non ostacoli il funzionamento del sistema di airbag.
  – non ostacoli le operazioni di guida, in particolar modo l'uso del volante, della leva del cambio o del pedale del freno.
  – non sia soggetta a calore/temperatura elevata.
• Se non è possibile installare il supporto nel veicolo in modo saldo, consultare un tecnico o personale di assistenza qualificato.

Informazioni su GPS

I satelliti GPS (Global Positioning System) emettono di continuo segnali di posizionamento verso la terra. Quando un'antenna GPS riceve tali segnali, gli utenti possono essere informati sulla loro posizione (latitudine, longitudine e altitudine). Per ottenere rilevazioni bidimensionali (latitudine e longitudine), le informazioni devono essere ricevute da 3 satelliti, mentre per la posizione tridimensionale (latitudine, longitudine e altitudine) sono necessari 4 satelliti. Poiché i satelliti GPS sono controllati dal Dipartimento della Difesa degli Stati Uniti, è presente un margine di errore deliberato compreso tra alcuni metri e 10 metri. Di conseguenza, il sistema di navigazione GPS può includere un errore compreso tra 10 metri e circa 200 metri, a seconda delle circostanze. Dal momento che le informazioni GPS vengono ottenute mediante segnali inviati dai satelliti, può risultare impossibile o difficile ottenere le informazioni nelle seguenti posizioni:

• Gallerie o sottopassaggi

• Al di sotto di cavalcavia

- Tra edifici alti

• Tra alberi alti con fogliame denso

Prima di utilizzare il sistema di navigazione dopo l'installazione iniziale, parcheggiare il veicolo in un luogo sicuro e aperto (in assenza di edifici alti e così via) per un massimo di circa 20 minuti per consentire la ricezione dei segnali GPS. Per il calcolo accurato della posizione attuale del veicolo, il sistema dovrà ricevere segnali provenienti da un minimo di 3 satelliti GPS.

continua alla pagina successiva →

Nota

Quando l'unità viene impostata su ON dopo avere impostato su OFF l'alimentazione principale in seguito allo scaricamento completo della batteria incorporata o all'azzeramento dell'unità stessa, la ricezione dei segnali GPS richiede tempo.

Informazioni sul software

Prima dell'uso, leggere attentamente le condizioni riportate di seguito.

• Le leggi sul copyright vietano la riproduzione, completa o parziale, del software o del relativo manuale nonché il noleggio del software senza autorizzazione del proprietario del copyright.
• In caso di problemi di funzionamento del software dovuti a difetti di fabbrica, Sony provvederà alla relativa sostituzione a propria discrezione o a un eventuale rimborso. In ogni caso, Sony non si assume altre responsabilità.
• Il software fornito con il presente prodotto non può essere utilizzato con apparecchi diversi da quello per cui è stato progettato.
• Si noti che, a causa dei continui sforzi per migliorare la qualità del prodotto, le caratteristiche tecniche del software sono soggette a modifiche senza preavviso.
• Le strade e i nomi presenti sulla mappa possono essere diversi da quelli reali.
• La garanzia non si estende a un eventuale scambio e non comporta rimborsi in denaro dovuti a errori di ortografia e omissioni di lettere e altre discrepanze rilevate nel software.
• La copia e l'uso dei dati, parziali o completi, delle mappe sono vietati senza autorizzazione scritta del proprietario dei diritti di autore.
• I contenuti sono soggetti a modifiche senza preavviso.

Utilizzando l'unità, si accettano le condizioni descritte sopra.

Operazioni preliminari

Verifica del contenuto

Verificare il contenuto della confezione.

- Unità principale (1)

- Adattatore della batteria dell'auto (1)

- Alimentatore CA (1)

- Cavo(i) di alimentazione CA - Per NV-U70TW/U70TC ^2 (2)

• Nastro adesivo (1)

- Protezione (1)

- Custodia di trasporto (1)

- Disco delle applicazioni (CD-ROM) (1) (per NV-U50T/U50)

- Disco delle applicazioni (DVD-ROM) (1) (per NV-U70T)

• Guida rapida all'uso (1)

- Scheda di garanzia (1)

- Scheda di registrazione dell'utente (1)

- ACCORDO DI LICENZA CON L'UTENTE FINALE (1)

*1 Il modello NV-U70T/U50T è dotato di una presa per antenna TMC sul lato sinistro.
*2 I nomi di modello sono riportati sull'etichetta posta nella parte inferiore dell'unità principale.

Installazione dell'unità

Informazioni sull'interruttore di alimentazione principale

Prima di procedere all'installazione, attivare l'alimentazione principale impostando l'interruttore POWER sulla posizione ON.

Una volta effettuata questa operazione, sarà possibile accendere/spegnere l'unità premendo I/↓ nella parte superiore destra dell'unità.

Note

• Mantenere attivata l'alimentazione principale a meno che non si preveda di non utilizzare l'unità per oltre 3 mesi.
• Disattivando l'alimentazione principale, alla successiva riattivazione la ricezione dei segnali GPS potrebbe richiedere tempo.

Informazioni sul montaggio della ventosa

Prima di procedere all'installazione, scegliere un punto del parabrezza che sia chiaramente visibile al conducente e che non ostruisca la visuale della strada, quindi assicurarsi che tutte le superfici siano pulite e asciutte.

È inoltre possibile installare i supporti opzionali NVA-CU3T/CU3 attenendosi ai seguenti punti.

Note

• Installare l'unità in un punto sicuro, dove il segnale GPS non subisca interruzioni.
• Rimuovere e riapplicare il supporto regolarmente, in quanto la presa della ventosa è influenzata dalle temperature alte/basse, dall'uso prolungato e così via.
• Durante l'installazione, accertarsi di mantenere una determinata distanza tra il supporto e il cruscotto.

1 Applicare il supporto al parabrezza. Esempio di installazione del supporto completata

Per il completamento dell'installazione, seguire i punti da ① - ③.

①Pulire e asciugare la superficie della ventosa.
2Premere saldamente la parte centrale della ventosa contro il parabrezza per eliminare l'eventuale aria all'interno della stessa, quindi premere la leva.

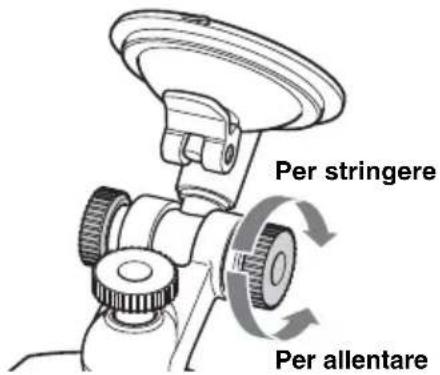

3 Tenendo la manopola sinistra*, allentare la manopola destra e regolare l'angolazione verticale approssimativa, quindi stringere di nuovo la manopola. *La manopola sinistra non ruota.

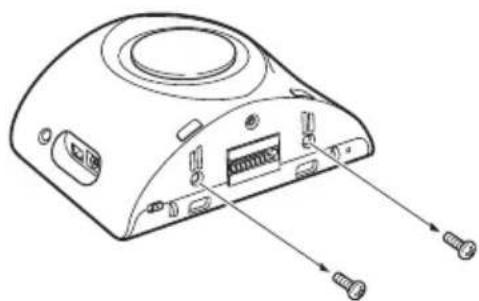

Per fissare in modo permanente il supporto al parabrezza

Poiché la presa della ventosa è influenzata dalle temperature alte/basse, è possibile che si stacchi. Per fissare in modo permanente il supporto al parabrezza, utilizzare il nastro adesivo in dotazione applicandolo alla ventosa.

Se la parte inferiore del supporto entra in contatto con il cruscotto

Applicare la protezione in dotazione. Tagliare la protezione nelle dimensioni appropriate prima di applicarla.

Nota

Una volta applicato, il nastro adesivo è difficile da rimuovere.

2 Collegare il supporto alla presa dell'accendisigari del veicolo.

①Collegare l'adattatore della batteria dell'auto alla presa DC IN 5.2V nella parte posteriore del supporto.

②Inserire completamente l'altra estremità dell'adattatore della batteria dell'auto nella presa dell'accendisigari.

*Si illumina quando l'interruttore di accensione viene attivato dopo l'installazione.

Nota

A seconda delle dimensioni o della forma della presa dell'accendisigari, potrebbe non essere possibile effettuare il collegamento.

3 Allineare le 2 scanalature situate nella parte inferiore dell'unità con le linguette presenti sul supporto, quindi premere l'unità fino a che non scatta in posizione.

Accertarsi che l'unità sia bloccata nel supporto (2 scatti).

continua alla pagina successiva →

4 Allentare la manopola centrale, regolare con precisione l'angolatura affinché il monitor sia ben visibile, quindi stringere di nuovo.

Suggerimento

È inoltre possibile collegare l'unità a una presa utilizzando l'alimentatore CA in dotazione.

Per rimuovere l'unità dal supporto

1 Tenendo l'unità, premere il tasto RELEASE del supporto.

Il supporto fuoriesce dall'unità.

2 Rimuovere l'unità dal supporto.

Installazione dell'antenna TMC (solo NV-U70T/U50T)

Installare l'antenna TMC per ottenere le informazioni sul traffico dal servizio RDS-TMC (Traffic Message Channel, canale per messaggi di viabilità).

1 Collegare il cavo dell'antenna TMC nella relativa presa sul lato sinistro del supporto.

2 Applicare una ventosa al parabrezza, quindi l'altra ventosa in modo tale che il cavo formi 2 linee dritte.

Per ulteriori informazioni, consultare le pagine tra parentesi.

1 Tasto VOICE/POSITION

Durante la guida sul percorso impostato:

Per ascoltare la successiva guida vocale.

Nel modo di scorrimento della mappa:

Per visualizzare la posizione corrente del veicolo.

2 Diffusore

Attraverso il diffusore, vengono riprodotti la guida vocale e i messaggi di avviso.

3 Finestra del display/Schermo a sfioramento

4 Tasto I/⏻ (accensione/attesa) 12

Consente di accendere/spegnere l'unità.

5 Indicatore CHG (carica della batteria)

Si illumina in rosso durante la carica.

6 Presa USB 18

Per il collegamento a un computer mediante il cavo USB.

7 Sensore di riduzione automatica della luminosità

Per ulteriori informazioni sulla funzione di riduzione automatica della luminosità, consultare il manuale in formato PDF in dotazione.

8 Presa DC IN 5V

Per il collegamento all'alimentatore CA.

9 Interruttore POWER 8, 21

Consente di attivare/disattivare l'alimentazione principale.

10 Presa dell'antenna GPS esterna*

11 Tasto RESET 21

12 Connettore del supporto

* Non in dotazione

Accensione dell'unità

Verificare innanzitutto che l'interruttore POWER nella parte inferiore destra dell'unità sia impostato su ON (pagina 8).

1 Premere I/⏻.

Per spegnere l'unità

Premere I/

L'unità entra nel modo di attesa per ridurre il consumo energetico.

Nota

Quando l'unità non viene utilizzata, accertarsi di rimuoverla dal supporto e di scollegare l'adattatore della batteria dell'auto onde evitare che quest'ultima si scarichi.

Avvio della navigazione

1 Una volta accesa l'unità, toccare la lingua desiderata per selezionarla.

Viene visualizzata la schermata di avvertenza.

2 Leggere la schermata di avvertenza, quindi toccare "Accetta".

Vengono visualizzate le schermate del tutorial.

3 Toccare ▼ per continuare.

Viene visualizzato il menu principale.

Ricezione dei segnali GPS

Prima di utilizzare il sistema di navigazione dopo l'installazione iniziale, parcheggiare il veicolo in un luogo sicuro e aperto (in assenza di edifici alti e così via) per un massimo di circa 20 minuti per consentire la ricezione dei segnali GPS. Per il calcolo accurato della posizione attuale del veicolo, il sistema dovrà ricevere segnali provenienti da un minimo di 3 satelliti GPS.

È possibile controllare lo stato dei segnali GPS sul display.

Indicatore di stato del segnale GPS*

* Si illumina in verde chiaro se la ricezione dei segnali è sufficientemente forte da consentire la navigazione.

Si illumina in verde scuro in assenza di segnale.

Operazioni di base

Di seguito, vengono descritte le procedure comuni per l'uso del sistema.

Le operazioni generali possono essere eseguite mediante lo schermo a sfioramento. Toccare lievemente le icone visualizzate con il dito.

Nota

Non esercitare eccessiva forza sul display, né utilizzare oggetti appuntiti, quali una penna e simili, per toccare il display.

Operazioni di menu

Per impostare le voci di menu, attenersi alle procedure descritte di seguito.

1 Visualizzare il menu principale.

Nella schermata della mappa, toccare la mappa.

Nella schermata del menu, toccare per visualizzare la mappa, quindi toccarla.

2 Toccare "Impostazioni", quindi la voce desiderata.

3 Toccare ▲/▼ per scorrere l'elenco, quindi toccare la voce di impostazione desiderata.

Esempio: schermata dell'impostazione del volume

4 Effettuare l'impostazione desiderata.

Toccare e selezionare l'impostazione desiderata oppure immettere i caratteri.

Durante l'uso del menu:

Per tornare alla schermata precedente, toccare

Per annullare la selezione, toccare (viene visualizzata la posizione corrente del veicolo).

Nota

A seconda della voce di menu selezionata, le voci presenti nel menu e il funzionamento delle impostazioni possono variare.

Operazioni mediante la tastiera

La schermata della tastiera viene visualizzata nel caso in cui sia necessario immettere una porzione testo.

I caratteri vengono immessi soltanto in lettere maiuscole, in quanto il sistema li converte automaticamente nei caratteri giusti. Se necessario, è possibile immettere caratteri speciali (ad es., per assegnare un nome ad una destinazione memorizzata e così via).

Schermata della tastiera tipo telefono cellulare

Candidati

continua alla pagina successiva →

Per Toccare

immettere un carattere alfabetico	più volte il rispettivo tasto (ad es., “ABC”) finché il carattere desiderato non viene evidenziato nella riga sopra la tastiera.
immettere un numero “NUM” per accedere alla tastiera numerica, quindi il tasto numerico desiderato; toccare “ABC” per tornare indietro.
immettere uno spazio “_”
cancellare un carattere “←”
selezionare un candidato	▲/▼ per scorrere l’elenco, quindi il candidato desiderato per confermare.
visualizzare l’elenco di tutti i candidati	“List”

È possibile selezionare di visualizzare la tastiera tipo telefono cellulare o la tastiera dei caratteri (alfabetica).

Toccare per accedere alla tastiera dei caratteri.

La tastiera dei caratteri può essere utilizzata nello stesso modo in cui viene utilizzata la tastiera di un telefono cellulare, ad eccezione dei seguenti casi:

- per immettere un carattere (toccare il tasto con il carattere desiderato).

- per immettere un carattere speciale (toccare "SYM" per accedere alla tastiera dei caratteri speciali; toccare "ABC" per tornare indietro).

Toccare per tornare alla tastiera tipo telefono cellulare.

Ricerca del percorso

Il sistema è in grado di ricercare automaticamente i percorsi una volta impostata la destinazione.

Prima di iniziare la ricerca, verificare che i segnali GPS siano sufficientemente forti per la navigazione (pagina 12).

Impostazione della destinazione e avvio della guida

In questa sezione, viene illustrata la procedura per ricercare il percorso e avviare la guida sul percorso.

Come esempio, viene utilizzata l'impostazione della destinazione tramite indirizzo.

Per ulteriori informazioni su altri metodi di impostazione della destinazione, vedere “Altri metodi per impostare la destinazione” a pagina 15.

Per motivi di sicurezza, parcheggiare il veicolo in un luogo sicuro, quindi immettere le informazioni sulla destinazione prima di partire.

1 Visualizzare il menu principale.

Nella schermata della mappa, toccare la mappa.

Nella schermata del menu, toccare per visualizzare la mappa, quindi toccarla.

2 Selezionare “Nuova destinazione” → “Navigazione”.

3 Selezionare lo stato desiderato toccando il campo di immissione "Stato".

È possibile selezionare solo gli stati inclusi nei dati della mappa corrente.

4 Selezionare "Indirizzo".

5 Immettere i dettagli dell'indirizzo.

Per ulteriori informazioni sulle modalità di immissione dei caratteri, vedere “Operazioni mediante la tastiera” a pagina 13. Toccare il rispettivo campo di immissione per immettere le voci riportate di seguito.

"Località o C.A.P."

Immettere il nome della città o il codice postale.

"Via"/"-

Immettere il nome della via e il numero civico (se conosciuto).

Se non vi sono numeri civici disponibili, il campo “-” viene disattivato.

"Traversa"

Immettere il nome dell'incrocio se si desidera impostarlo come punto di destinazione.

6 Selezionare "Avvia la navigazione".

Viene visualizzata la schermata di selezione delle opzioni relative ai percorsi.

Per ulteriori informazioni sulle opzioni relative ai percorsi, consultare il manuale in formato PDF in dotazione.

7 Selezionare di nuovo "Avvia la navigazione".

Viene visualizzata la schermata della mappa, viene calcolato il percorso, quindi viene avviata la guida sul percorso.

Altri metodi per impostare la destinazione

La destinazione e la ricerca dei percorsi possono anche essere impostati con i metodi riportati di seguito.

Dal menu principale, selezionare le voci nel seguente ordine, quindi “Avvia la navigazione” (se necessario).

Per ulteriori informazioni, consultare il manuale in formato PDF in dotazione.

Ricerca nei dintorni

Consente di ricercare i percorsi verso un PDI, ad esempio un ristorante, un hotel e così via, in prossimità della posizione corrente del veicolo.

Verso casa

Consente di ricercare i percorsi verso la propria abitazione, quando quest'ultima è registrata.

“Nuova destinazione” → “Verso casa”

Destinazione speciale

Consente di ricercare i percorsi verso un PDI, ad esempio un ristorante, un hotel e così via, selezionando le categorie e la destinazione corretta dell'elenco.

Selezionare “Nuova destinazione” →

“Navigazione” → “Destinazione speciale”, quindi le seguenti opzioni, che consentono di specificare l’area di ricerca.

"---nelle vicinanze"

Consente di ricercare entro il raggio specificato del centro della mappa.

"---in tutta la nazione"

Consente di ricercare entro il paese specificato. "---in un luogo"

Consente di ricercare entro un luogo specificato.

Scegliere dalla mappa

Consente di ricercare i percorsi impostando la destinazione direttamente dalla schermata della mappa.

“Nuova destinazione” → “Navigazione” →

"Scegliere dalla mappa"

Destinazioni recenti

Consente di ricercare i percorsi verso le destinazioni ricercate di recente.

“Nuova destinazione” → “Navigazione” →

"Destinazioni recenti"

Favorite

Consente di ricercare i percorsi verso un punto di destinazione memorizzato.

“Nuova destinazione” → “Navigazione” →

"Favorite"

Schermate di guida

Una volta calcolato un percorso, la guida visiva e la guida vocale consentono di giungere alla destinazione.

Informazioni sul menu degli strumenti della mappa

①Per mostrare/nascondere il menu degli strumenti.
②Per impostare la direzione della mappa (Nord verso l'alto/orientamento verso l'alto) 2D.
③Per accedere al modo di scorrimento della mappa.
4 Per visualizzare le informazioni TMC.*
⑤Per visualizzare le informazioni GPS dettagliate.
⑥Indica le condizioni della batteria.

* Solo NV-U70T/U50T. Si illumina in arancione chiaro durante la ricezione. Si illumina in arancione scuro in assenza di ricezione.

Schermata della mappa 2D

Percorso senza incroci

In prossimità di un incrocio

In prossimità di un incrocio (più vicino)

Istruzione successiva subito dopo un incrocio

A Posizione corrente
B Distanza della svolta successiva
©Direzione successiva
DNome della strada corrente
E Nome della strada successiva
FETA (Estimated Time of Arrival, tempo stimato per l'arrivo)/Distanza della destinazione
G Istruzione sulla svolta successiva
H Indicazione a barre della distanza della svolta successiva
①Istruzione dopo successiva

Schermata della mappa 3D

È possibile impostare la schermata della mappa 3D nel menu di impostazione (pagina 17).

Visualizzazione della schermata del percorso

È possibile visualizzare l'intero percorso fino alla destinazione.

Per visualizzare, dal menu principale, selezionare “Tragitto” → “Mostra tragitto”.

Modo di scorrimento della mappa

È possibile attivare il modo di scorrimento della mappa dalla schermata della mappa toccando con la guida sul percorso attivata o meno.

Nel modo di scorrimento della mappa, il mirino viene visualizzato sulla mappa ed è possibile trascinare la schermata per scorrere la mappa.

Toccare -/+ per regolare la scala della mappa. Impostare l'intersezione del mirino sul punto desiderato, quindi toccare per visualizzare il menu del modo di scorrimento della mappa, in cui è possibile impostare un punto come destinazione e così via.

Toccare per tornare alla schermata della posizione corrente del veicolo.

Impostazioni del sistema

È possibile configurare varie impostazioni relative al sistema e alla memoria.

Dal menu principale, selezionare “Impostazioni”, quindi una delle voci desiderate riportate di seguito.

Per ulteriori informazioni, consultare il manuale in formato PDF in dotazione.

Volume

Per regolare il livello di volume della guida vocale.

Nota

Quando l'unità è alimentata mediante la batteria incorporata, è disponibile un livello massimo di volume pari al 70 %, anche se questo è impostato su un valore superiore (80 % e così via). Quando l'unità viene utilizzata mediante l'adattatore per batteria dell'auto o l'alimentatore CA, questa regola non viene applicata.

Scelta mappa

Per selezionare una mappa memorizzata nell'unità.

Informazioni sulla mappa

Per mostrare/nascondere la barra delle informazioni (visualizzata nella parte inferiore della mappa) le icone PDI e i nomi delle strade sulla mappa.

Informazioni sul tragitto

Per mostrare/nascondere l'ETA (Estimated Time of Arrival, tempo stimato per l'arrivo) e la distanza della destinazione finale sulla mappa.

Informazioni sulla direzione

Per mostrare/nascondere i segnali stradali che indicano le uscite di autostrade/superstrade* 1 sulla mappa.

Sensore ottico

Per regolare la sensibilità del sensore di riduzione automatica della luminosità.

Rappresentazione

Per impostare la luminosità e il colore della mappa.

Calibrazione del touchscreen

Per calibrare la posizione di contatto dello schermo a sfioramento.

Modo automatico

Per selezionare la schermata della mappa predefinita (2D o 3D); modificare automaticamente la scala della mappa in base alla velocità di guida (configurabile rispettivamente per la mappa 2D e la mappa 3D); selezionare la direzione predefinita della mappa nella schermata 2D (Nord verso l'alto o orientamento verso l'alto).

Opzioni di tragitto

Per selezionare le preferenze di ricerca del percorso (ottimizzata in base al tempo o alla distanza); consentire/evitare autostrade, traghetti e strade a pedaggio sul percorso.

Itinerario

Per procedere automaticamente alla destinazione successiva una volta raggiunta quella precedente.

Fuso orario

Per selezionare il fuso orario della regione corrente; alternare tra ora legale e ora solare. Sebbene l'ora corrente venga impostata automaticamente tramite il segnale GPS, è necessario che il fuso orario venga impostato affinché l'ETA (Estimated Time of Arrival, tempo stimato per l'arrivo) possa essere visualizzata correttamente.

Formato

Per selezionare l'indicazione dell'ora nel formato delle 12 o delle 24 ore; selezionare l'unità di misura per le distanze (chilometri/miglia).

Scelta lingua

Per selezionare la lingua desiderata delle schermate e della guida vocale.

Indirizzo base

Per registrare il proprio indirizzo di casa.

Muting radio\*2

Consente di abbassare l'audio della radio.

Modo demo

Per attivare la dimostrazione.

Informazioni

Per visualizzare le informazioni sull'unità quali ad esempio nome, versione e così via e i tutorial.

*1 Visualizzato solo se contenuto nelle informazioni della mappa.
*2 Solo se alla presa "Muting radio" dell'autoradio è collegato il kit di installazione per auto opzionale XA-49FM.

Nota

Gli avvisi forniti in base alle informazioni sulla mappa potrebbero non essere sempre corretti a causa di lavori in corso sulle strade e così via. Le condizioni del traffico e le norme sulla circolazione stradale hanno assoluta priorità rispetto alle informazioni fornite dal sistema di navigazione.

Uso del software in dotazione

Di seguito sono descritte le funzioni principali fornite dal software in dotazione.

Per ulteriori informazioni, consultare il manuale in formato PDF in dotazione.

Requisiti del sistema operativo

• SO: Windows 98SE/2000/ME/XP
- Unità CD-ROM/DVD-ROM
- Porta USB
• Velocità CPU minima 150 MHz (consigliata)

Collegamento al computer

1 Collegare l'unità ad una presa di rete utilizzando l'alimentatore CA e il cavo di alimentazione CA.
2 Collegare l'unità e il computer tramite il cavo USB.

Collegare il connettore piccolo del cavo USB alla presa USB dell'unità, quindi il connettore grande ad una porta USB del computer.

Note relative al trasferimento di dati

Durante il trasferimento, assicurarsi di

• non scollegare il cavo USB o l'alimentatore CA.
• non spegnere o reimpostare l'unità né impostarla sulla modalità di attesa.
• non spegnere o riavviare il computer né impostarlo sulla modalità di attesa.

Se si desidera annullare un trasferimento in corso, fare clic sull'apposito pulsante nella schermata del computer.

Funzionalità software

Installare il software per il collegamento al PC

È possibile installare il software di connessione al PC (ActiveSync).

Salvare/rispristinare la mappa preinstallata (solo NV-U50T/U50)

I dati delle mappe preinstallati nell'unità possono essere copiati (backup) sul computer e ripristinati sull'unità in caso di cancellazioni accidentali e simili.

Assistente mappa

I dati delle mappe possono essere aggiunti all'unità dal DVD-ROM in dotazione o opzionale. Per aggiungere, potrebbe essere necessario eliminare dati inutili dall'unità per liberare spazio in memoria.

Assistente lingua

I dati delle lingue per le schermate e la guida vocale possono essere aggiunti all'unità dal CD-ROM/DVD-ROM in dotazione; i dati delle lingue non necessari possono essere eliminati dall'unità.

Leggere il manuale

È possibile consultare il manuale in formato PDF.

Assistenza

È possibile accedere in modo semplice al sito di assistenza per la navigazione di Sony. Visitare questo sito per ottenere assistenza tecnica, ad esempio per scaricare aggiornamenti software e firmware, consultare le domande frequenti e così via.

Installare nuovamente il programma

In caso di cancellazioni accidentali e simili, il software di navigazione dell'unità può essere reinstallato dal CD-ROM/DVD-ROM in dotazione.

Informazioni aggiuntive

Precauzioni

Se l'auto è stata parcheggiata sotto la luce diretta del sole, attendere che l'unità si raffreddi prima di utilizzarla.

Formazione di condensa

Nei giorni di pioggia o in zone estremamente umide, è possibile che all'interno del display dell'unità si formi della condensa. Di conseguenza, l'unità potrebbe non funzionare correttamente. In tal caso, impostare l'interruttore POWER nella parte inferiore destra dell'unità su OFF, quindi attendere circa un'ora affinché la condensa evapori.

Nota sullo schermo LCD

È possibile che sullo schermo vengano visualizzati costantemente punti blu, rossi o verdi. Tali “punti luminosi” possono verificarsi con qualsiasi schermo LCD. Sebbene lo schermo LCD sia stato prodotto impiegando una tecnologia ad alta precisione con oltre il 99,99 % dei segmenti funzionali, è possibile che una piccola percentuale (solitamente lo 0,01 %) dei segmenti non si illumini correttamente. Ciò non interferisce tuttavia con la visualizzazione delle immagini.

Manutenzione

Sostituzione del fusibile

Per la sostituzione del fusibile dell'adattatore della batteria dell'auto, assicurarsi di utilizzare un fusibile dello stesso amperaggio di quello indicato sull'originale. Se il fusibile si brucia, controllare i collegamenti dell'alimentazione e sostituire il fusibile. Se dopo la sostituzione il fusibile si brucia di nuovo, è possibile che si tratti di un problema interno. In tal caso, rivolgersi al più vicino rivenditore Sony.

Avvertenza

Non utilizzare in alcun caso fusibili con un amperaggio superiore a quello del fusibile in dotazione con l'unità, onde evitare di danneggiare l'unità stessa.

Note sullo smaltimento dell'unità

Prima di procedere allo smaltimento dell'unità, rimuovere la batteria incorporata agli ioni di litio e consegnarla ad un punto di raccolta differenziata. Di seguito viene illustrata la procedura di rimozione della batteria.

Nota

Non disassemblare in nessun caso l'unità, se non al momento del relativo smaltimento.

continua alla pagina successiva →

1 Disattivare l'alimentazione principale impostando l'interruttore POWER sulla posizione OFF.
2 Rimuovere il copripresa (pagina 11).
3 Rimuovere le 2 viti nella parte inferiore dell'unità utilizzando un cacciavite.

4 Fare scorrere il coperchio posteriore, quindi sollevarlo per aprire l'unità.

5 Rimuovere la batteria.

6 Isolare il terminale del connettore utilizzando del nastro.

Note sulla batteria al litio

• Tenere la batteria fuori dalla portata dei bambini.
• Non afferrare la batteria con pinzette metalliche, onde evitare di causare un cortocircuito.

AVVERTENZA

La batteria può esplodere se usata scorrettamente. Pertanto, non deve essere ricaricata, smontata o gettata nel fuoco.

Caratteristiche tecniche

Unità principale

Temperatura di utilizzo: 5 - 45 °C

Requisiti di alimentazione: 5 V CC (da alimentatore CA in dotazione)

Terminali di collegamento:

Connettore del supporto

Presa DC IN 5V

Presa USB

Presa dell'antenna GPS esterna

Diffusore: diffusore a 2 vie

Consumo di corrente: circa 0,5 A

Dimensioni: circa 104,7 × 87,5 × 42,9 mm (1 × a × p)

Peso: circa 310 g

Monitor

Sistema: display a cristalli liquidi di tipo trasmissivo

Sistema guida: sistema a matrice attiva TFT a-Si

Dimensioni: 3,5 pollici (4:3)

70,1 × 52,6, 87,6 mm (a × v, p)

Segmento: 230.400 (960 × 240) punti

Supporto

Temperatura di utilizzo: 5 - 45 °C

Requisiti di alimentazione: 5,2 V CC

(da adattatore della batteria dell'auto da 12 V in dotazione (massa negativa))

Terminali di collegamento:

Connettore dell'unità

Presa DC IN 5.2V

Presa dell'antenna TMC (solo NV-U70T/U50T)

Frequenza di ricezione: 87,5 - 108,0 MHz

(solo NV-U70T/U50T)

Accessori opzionali

Antenna GPS esterna: VCA-41

Kit per supporto per auto TMC: NVA-CU3T

Kit per supporto per auto: NVA-CU3

Kit di installazione per auto: XA-49FM

Pacchetto mappe europee: NVD-DU3

(per NV-U50T/U50)

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

• Per i processi di saldatura, vengono utilizzate leghe saldanti senza piombo.
• Determinati circuiti stampati non contengono ritardanti alla fiamma alogenati.
• Utilizzo di batterie ricaricabili agli ioni di litio.
• Come materiale di riempimento per l'immballaggio viene impiegato cartone ondulato.
• La stampa del cartone è realizzata con inchiostro a base di olio vegetale e privo di Composti organici volatili (VOC).
• Il presente manuale è stampato su carta 100 % riciclata con inchiostro a base di olio vegetale senza COV (composto organico volatile).

Guida alla soluzione dei problemi

Fare riferimento alla seguente lista di controllo per risolvere la maggior parte dei problemi che si potrebbero verificare durante l'uso di questa unità. Prima di esaminare l'elenco che segue, verificare le procedure di collegamento e d'uso dell'unità.

Le icone di funzionamento del display non funzionano.

Durante la visualizzazione di una mappa, le operazioni potrebbero richiedere qualche istante.

L'unità non si accende.

→Verificare che l'interruttore POWER nella parte inferiore destra dell'unità sia impostato su ON.
→Caricare la batteria incorporata.
→Verificare che l'unità sia installata saldamente sul supporto (pagina 9).

Non è possibile caricare la batteria interna.

→Verificare che l'interruttore POWER nella parte inferiore destra dell'unità sia impostato su ON.
→Se è in uso l'alimentatore CA, scollegarlo dalla presa, quindi collegarlo di nuovo.
→La batteria incorporata agli ioni di litio può essere ricaricata a temperature comprese tra 5 – 45 °C. È possibile che la batteria non venga caricata se la temperatura all'interno dell'unità aumenta a causa di luce solare diretta e così via. Non si tratta di un problema di funzionamento.

Non è possibile ricevere il segnale GPS.

• Il sistema non è in grado di ricevere segnali GPS a causa di un ostacolo.
  →Spostare il veicolo in un luogo dove i segnali possano essere ricevuti chiaramente.
• La qualità di ricezione del segnale GPS è scarsa. →Verificare le informazioni GPS.
  →Potrebbe essere necessaria un'antenna GPS esterna VCA-41 (opzionale) per parabrezza riscaldato o termoriflettente.
• Di fronte all'antenna GPS è presente un ostacolo.
  →Installare l'unità in un punto in cui il segnale non sia interrotto dal corpo dell'auto e così via. Per ulteriori informazioni sull'installazione dell'unità, vedere "Posizione di installazione" a pagina 5.
• Se è installata una pellicola per i vetri dell'auto, è possibile che il segnale non venga ricevuto. In tal caso, utilizzare l'antenna GPS esterna VCA-41 (opzionale).

La posizione del veicolo sulla mappa non corrisponde a quella reale.

Il margine di errore del segnale proveniente dai satelliti GPS è troppo ampio. Può esistere un margine di errore massimo pari a poche centinaia di metri.

La guida vocale non viene riprodotta.

Il volume è troppo basso.

→Alzare il livello di volume nel menu delle impostazioni (pagina 17).
Quando l'unità è alimentata mediante la batteria incorporata, è disponibile un livello massimo di volume pari al 70 %, anche se questo è impostato su un valore superiore (80 % e così via).

Lo schermo LCD non viene visualizzato normalmente.

• A temperature elevate, lo schermo LCD potrebbe risultare scuro e non visibile chiaramente. A temperature basse, sullo schermo LCD potrebbero venire visualizzate delle immagini residue. Non si tratta di problemi di funzionamento; lo schermo LCD tornerà alle condizioni normali una volta che la temperatura sarà rientrata entro la gamma di funzionamento specificata.
• Lo schermo LCD è scuro o il colore della mappa è cambiato.
  →È possibile che la funzione di riduzione automatica della luminosità si attivata, in quanto il relativo sensore (pagina 11) è coperto da una mano e così via.

Azzeramento dell'apparecchio

Se il software di navigazione si blocca, tentare di risolvere il problema azzerando l'apparecchio. Premere il tasto RESET con un oggetto appuntito, quale una penna a sfera. Se il problema persiste, disattivare l'alimentazione principale impostando l'interruttore POWER su OFF, quindi riattivare dopo circa 10 secondi.

Nota

Dopo avere disattivato l'alimentazione principale, alla successiva riattivazione la ricezione dei segnali GPS potrebbe richiedere tempo.

- Bilbatteriadapter (1)

La Banca Dati Italiana è stata prodotta usando quale riferimento anche cartografia numerica ed al tratto prodotta e fornita dalla Regione Toscana.

Norway
