Tipo de producto	Navegador GPS
Marca	Sony
Modelo	NV-U70T
Dimensiones (l × a × p)	aproximadamente 104,7 × 87,5 × 42,9 mm
Peso	aproximadamente 310 g
Alimentación	5 V CC (adaptador de corriente) o 5,2 V CC (adaptador para batería de coche); batería de iones de litio recargable integrada
Pantalla	LCD TFT 3,5 pulgadas (4:3), 960 × 240 píxeles (230 400 puntos)
Receptor GPS	12 canales paralelos
Mapas preinstalados	Europa (NV-U70T)
Guía por voz	15 idiomas seleccionables
Funciones principales	Pantalla táctil, RDS-TMC (información de tráfico), regulador automático de brillo, funcionamiento con batería, búsqueda de ruta por dirección, destino especial, favoritos
Temperatura de funcionamiento	5 a 45 °C
Carga de la batería	Posible solo entre 5 y 45 °C
Mantenimiento	Reemplazo del fusible del adaptador de coche por un fusible de la misma capacidad; limpiar las superficies antes de la instalación; evitar condensación
Seguridad	Instalar sin obstruir la vista del conductor; no usar mientras se conduce; retirar el dispositivo del coche para evitar robo y calor excesivo
Piezas de repuesto y reparabilidad	Accesorios opcionales: antena GPS externa VCA-41, kit de soporte NVA-CU3T/CU3, kit de instalación XA-49FM, kit de mapas europeos NVD-DU3
Información general	La garantía no cubre la pérdida o deterioro de los datos; eliminación conforme a las normas RAEE

Preguntas frecuentes - NV-U70T SONY

¿Cómo restablecer el dispositivo NV-U70T?

Use un objeto puntiagudo (bolígrafo) para presionar el botón RESET en la parte posterior del dispositivo. Si el problema persiste, corte la alimentación principal deslizando el interruptor POWER a OFF, espere 10 segundos y luego vuelva a ponerlo en ON.

La batería integrada no se carga, ¿qué hacer?

Verifique que el interruptor POWER esté en ON. Asegúrese de que la temperatura ambiente esté entre 5 y 45 °C. Si usa el adaptador de corriente, desconéctelo y vuelva a conectarlo. Evite la exposición directa al sol que puede elevar la temperatura interna.

No se recibe señal GPS, ¿por qué?

Desplace el vehículo a un lugar despejado, lejos de edificios altos o túneles. Después de un corte de alimentación principal, la recepción puede tardar unos instantes. Si el parabrisas es calefactable o termorreflectante, use la antena GPS externa opcional VCA-41.

La guía por voz es demasiado baja, ¿cómo aumentar el volumen?

En el menú Configuración, seleccione Volumen y aumente el nivel. Tenga en cuenta que cuando el dispositivo funciona con batería integrada, el volumen máximo está limitado aproximadamente al 70%.

La pantalla LCD está oscura o mal iluminada, ¿qué hacer?

Verifique que el sensor del regulador automático de brillo (ubicado en la parte superior izquierda de la pantalla) no esté obstruido. Puede ajustar la sensibilidad en el menú Configuración > Sensor de luz. Con mucho calor, la pantalla puede oscurecerse temporalmente; esto es normal y desaparece al bajar la temperatura.

¿Cómo actualizar los mapas o agregar idiomas?

Use el software incluido en el disco de aplicación (DVD-ROM para el NV-U70T). Conecte el dispositivo a una computadora mediante el cable USB, luego ejecute Asistente de mapas para agregar datos cartográficos o Asistente de idiomas para agregar idiomas.

¿Cómo instalar la antena TMC para recibir información de tráfico?

Conecte el cable de la antena TMC al conector en el lado izquierdo de la base. Fije el extremo de la ventosa al parabrisas y estire el cable formando dos líneas rectas. Esta función está disponible solo en los modelos NV-U70T y NV-U50T.

¿Cómo quitar el dispositivo de la base?

Sostenga el dispositivo con una mano, luego presione el botón RELEASE en la base. El dispositivo se expulsa; retírelo con cuidado.

¿Puedo usar una antena GPS externa?

Sí, se puede conectar una antena GPS externa opcional (VCA-41) al conector dedicado (parte trasera). Se recomienda si el parabrisas está metalizado o si la recepción es débil.

¿Qué hacer en caso de condensación dentro del dispositivo?

En clima húmedo, puede formarse condensación. Ponga el interruptor POWER en OFF y espere aproximadamente una hora para que se evapore la humedad antes de volver a usar el dispositivo.

MANUAL DE USUARIO NV-U70T SONY

Guía de inicio rápido

ES

Snabbstartguide

SE

Acerca de este manual

• Esta guía de inicio rápido contiene instrucciones para la instalación, la conexión y las operaciones básicas. Si desea obtener más información, consulte el manual PDF suministrado con el disco de la aplicación.
• El contenido de este manual está destinado a los usuarios con conocimientos del sistema operativo Microsoft® Windows®. Para obtener más información sobre el funcionamiento del equipo, consulte el manual del mismo.
• Las ilustraciones de este manual pueden no coincidir con el dispositivo en sí.
• Conserve este manual en un lugar donde pueda consultarlo en el futuro.

Tratamiento de los equipos eléctricos y electrónicos al final de su vida útil (aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos)

Este símbolo en el equipo o el embalaje indica que el presente producto no puede ser tratado como residuos domésticos normales, sino que debe entregarse en el correspondiente punto de recogida de equipos eléctricos y electrónicos. Al asegurarse de que este producto se desecha correctamente, Ud. ayuda a prevenir las consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de este producto. El reciclaje de materials ayuda a conservar los recursos naturales. Para recibir información detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

Accesorios aplicables: Adaptador para batería de automóvil/Adaptador de alimentación de ca

No se ofrece ninguna garantía por la pérdida de datos o los daños causados en los mismos

Sony no ofrece ninguna garantía por los datos perdidos o dañados.

Atención

EN NINGÚN CASO SONY SERÁ RESPONSABLE DE LOS DAÑOS INDIRECTOS, IMPREVISTOS, DERIVADOS NI DE NINGÚN OTRO TIPO, INCLUIDOS, SIN LIMITARSE A LOS MISMOS, LOS DAÑOS POR PÉRDIDA DE BENEFICIOS O INGRESOS, LA PÉRDIDA DE DATOS, LA PÉRDIDA DE USO DEL PRODUCTO O DE EQUIPAMENTO ASOCIADO, TIEMPO DE INACTIVIDAD Y PÉRDIDA DE TIEMPO DEL COMPRADOR RELACIONADOS O DERIVADOS DEL USO DE ESTE PRODUCTO O DEL HARDWARE Y SOFTWARE DEL MISMO.

Bienvenido

Le agradecemos que haya adquirido este Sistema de Navegación Personal de Sony. Antes de utilizar el sistema, lea detenidamente este manual y consérvelo para realizar consultas en un futuro.

CARACTERÍSTICAS:

• Funcionalidad Plug & Play
• Mapa europeo preinstalado (NV-U70T)
• Mapa regional preinstalado (NV-U50T/U50)
• 15 idiomas seleccionables para las instrucciones orales y el texto de la pantalla
• Pantalla táctil de alta calidad de 3,5 pulgadas
• Receptor GPS paralelo avanzado de 12 canales
• Altavoz de alta calidad
• Compatible con RDS-TMC (Traffic Message Channel, canal de mensajes de tráfico) (NV-U70T/U50T)
• Funcionamiento con batería
• Función de atenuador automático

Tabla de contenido

Procedimientos iniciales 7

Comprobación del contenido....7

Instalación de la unidad 8

Instalación de la antena TMC (sólo NV-U70T/U50T)....10

Ubicación de los controles....11

Encendido de la unidad ..... 12

Inicio de la navegación ..... 12

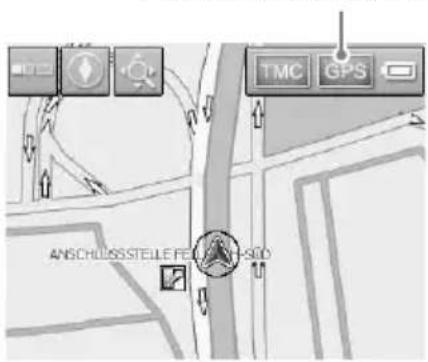

Recepción de señales GPS....12

Operaciones básicas 13

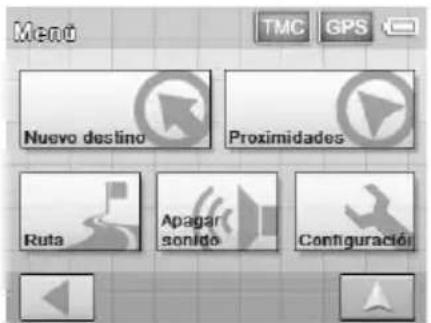

Funcionamiento del menú ..... 13

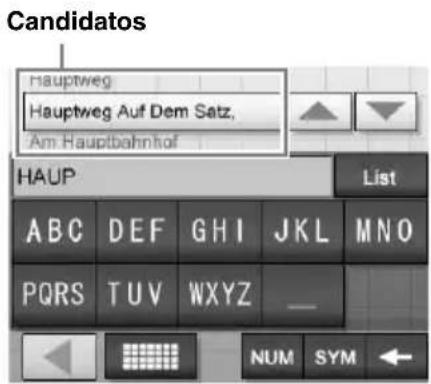

Operaciones con el teclado ..... 13

Búsqueda de rutas 14

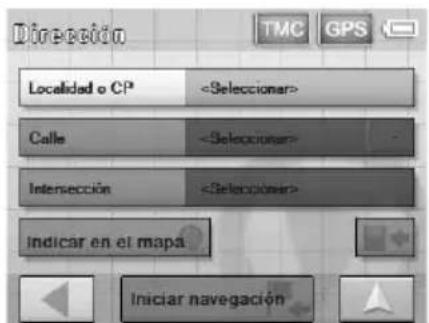

Indicación del destino e inicio de las instrucciones....14

Otras formas de indicar el destino....15

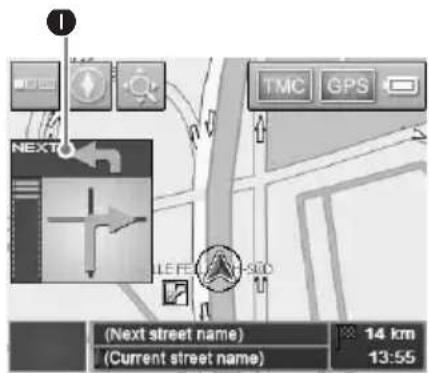

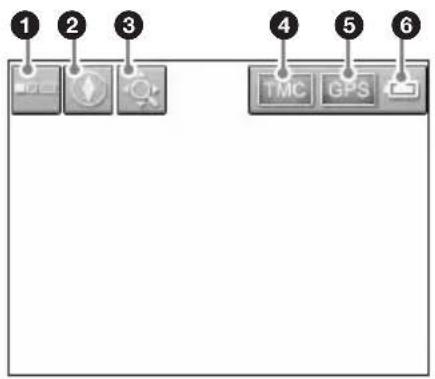

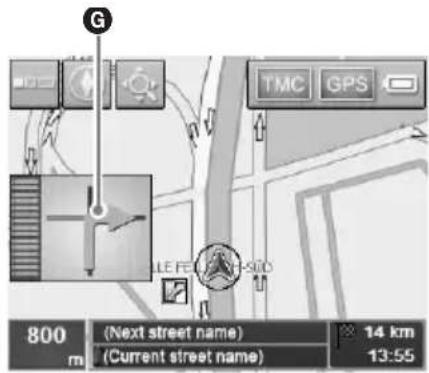

Pantallas de instrucciones ..... 16

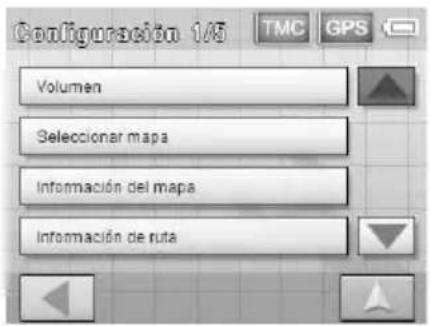

Configuración del sistema 17

Utilización del software suministrado 18

Conexión al ordenador.... 18

Funciones del software.... 19

Información adicional 19

Precauciones 19

Nota sobre la pantalla de cristal líquido ..... 19

Mantenimiento 19

Notas sobre cómo deshacerse de la unidad 20

Especificaciones 21

Solución de problemas 21

Restauración de la unidad 22

Aviso importante

Para evitar el riesgo de accidentes o lesiones, lea el aviso siguiente antes de instalar y poner la unidad en funcionamiento.

Manipulación

- No permita que ningún objeto extraño se introduzca en el conector de la base de la unidad, ya que podría producir un fallo de funcionamiento.

- Pulse I/☐ para apagar la unidad, retírela de la base y desconecte el adaptador para batería de automóvil, de lo contrario, es posible ésta se agote. Tenga en cuenta lo siguiente.

• Al girar la llave de encendido a la posición apagado no se apaga la unidad, que continúa consumiendo energía de la batería recargable de iones de litio incorporada.
• Si la toma del encendedor del automóvil no está conectada a la posición ACC del interruptor de encendido, se continúa suministrando energía a la batería incorporada aunque gire la llave de encendido a la posición apagado.
• Compruebe el indicador CHG situado en la parte inferior derecha de la unidad, que se ilumina durante la carga.

• No exponga la unidad al fuego, ya que es posible que se produzca un fallo de funcionamiento.
• No permita que el agua ni la lluvia se introduzcan en la unidad, ya que es posible que se produzca un fallo de funcionamiento.
• Si deja la unidad bajo la luz solar directa, es posible que la pantalla de cristal líquido se oscurezca y no se visualice con claridad. No se trata de un fallo de funcionamiento. La pantalla volverá a visualizarse normalmente cuando descienda la temperatura.
• Tenga en cuenta que la batería incorporada no puede cargarse con temperaturas situadas fuera del rango 5 – 45 °C.

- No deje la unidad en lugares con temperatura ambiente elevada, ya que la capacidad de la batería incorporada se deteriorará o ésta no podrá cargarse.

Seguridad

General

• No aplique excesiva fuerza sobre la unidad ni la base, ya que, de lo contrario, podrían caer bajo el pedal del freno, etc., y provocar un accidente.
• Observe la normativa de tráfico en vigor, como las calles de dirección única, cuando conduzca con el asistente en carretera.
• No observe la unidad mientras conduzca. Es peligroso y podría producirse un accidente de tráfico.
• Si debe manipular la unidad mientras conduce, detenga previamente el automóvil en un lugar seguro.
• Asegúrese de no dejar la unidad en el automóvil para evitar robos o daños provocados por las altas temperaturas en el interior del vehículo.
• Si no se utiliza el adaptador para batería de automóvil, desconéctelo de la toma del encendedor, ya que la batería del automóvil podría agotarse aunque la llave de encendido esté en la posición OFF.
• No permita que ningún líquido ni objeto extraño entre en la unidad.
• No coloque nada que no sea la unidad especificada en la base.
• No conecte ningún accesorio (adaptador para batería de automóvil, adaptador de alimentación de ca, etc.) distinto de los suministrados u opcionales.
• No modifique la unidad.

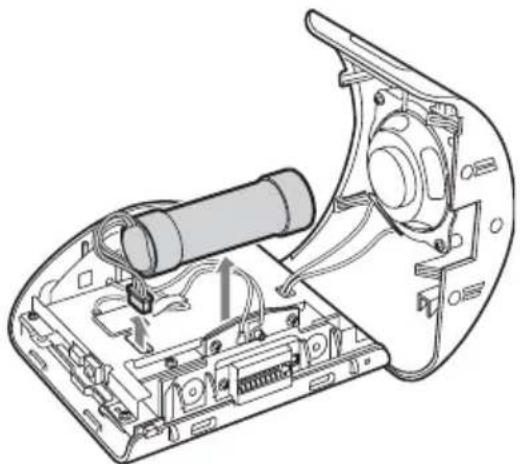

• No desmonte la unidad excepto en el momento de desecharla.

Instalación

• Antes de instalar la unidad, compruebe la normativa y la legislación de tráfico local.
• Asegúrese de instalar la unidad correctamente siguiendo las instrucciones de instalación. Una instalación incorrecta puede provocar un incendio o una descarga eléctrica.
• Antes de la instalación, asegúrese de poner el interruptor de encendido en la posición OFF o retirar la llave. Si se instala la unidad con la llave en la posición de encendido, la batería del automóvil podría agotarse o podría producirse un cortocircuito.

- Asegúrese de:

• colocar la unidad en la base correctamente.
• limpiar la superficie de la ventosa y el parabrisas antes de colocarla. Asimismo, compruebe que la ventosa está fijada firmemente al parabrisas después de la instalación.
• caliente el interior del automóvil y, a continuación, instale la base y la unidad si la temperatura ambiente es baja. La ventosa se ve afectada por las altas/bajas temperaturas o los cambios repentinos de temperatura.
• limpie el parabrisas antes de la instalación si existe condensación en el interior del automóvil. De lo contrario, es posible que la unidad o la base se caigan bajo el pedal del freno, etc., y provoquen un accidente.
• Asegúrese de colocar los cables en un lugar en el que no obstaculicen la conducción.
• No utilice la unidad en un automóvil con el cable USB conectado.
• Conecte el adaptador para batería de automóvil únicamente a la base.
• No dañe ningún conducto, tubo, el depósito de combustible ni el circuito eléctrico al instalar la unidad, ya que podría producirse un incendio o un accidente. Si hace un agujero en un panel del vehículo, asegúrese de no dañar ninguna pieza oculta.
• No utilice ni modifique tuercas ni pernos en dispositivos básicos tales como el mecanismo de dirección, el suministro de combustible o el sistema de frenos, ya que podría provocar un incendio o un accidente.
• Asegúrese de que los cables no se enreden ni se enrollen en la parte móvil de los raíles de los asientos.
• Para obtener información sobre la polaridad, el voltaje de la batería y la ubicación del airbag del coche, póngase en contacto con su concesionario.

Ubicación de la instalación

- Instale la unidad en una ubicación segura en la que:

- no interfiera en la visión del conductor.

- no interfiera en el funcionamiento del sistema de airbag.

- no interfiera en el funcionamiento del automóvil, especialmente el volante, el cambio de marchas o el pedal de freno.

- no esté expuesto a calor o altas temperaturas.

- Póngase en contacto con un técnico especializado si no puede fijar la base al vehículo con seguridad.

GPS

Los satélites GPS (Global Positioning System, Sistema de posicionamiento global) emiten señales constantemente para determinar una ubicación determinada en la tierra. Cuando una antena GPS recibe estas señales, los usuarios tienen información de su ubicación (latitud, longitud y altitud). La información debe llegar de 3 satélites para obtener una posición bidimensional (latitud y longitud) y de 4 satélites para obtener una posición tridimensional (latitud, longitud y altitud). Puesto que los satélites GPS están controlados por el Departamento de Defensa de los EE.UU., existe un margen de error expreso comprendido entre unos pocos metros y diez metros. Como resultado, el sistema de navegación GPS puede tener un error comprendido entre 10 metros y aproximadamente 200 metros, dependiendo de las circunstancias.

Puesto que la información del GPS se recibe de las señales de los satélites, podría ser imposible o difícil obtener la información en los lugares siguientes:

• Túneles o pasos subterráneos

- Bajo autopistas

- Entre edificios altos

- Entre árboles altos con follaje denso

Después de la instalación inicial, aparque el automóvil en un lugar seguro y abierto (sin edificios altos, etc.) durante un máximo de 20 minutos para permitir que el sistema de navegación reciba las señales GPS antes de utilizarlo. El sistema necesita señales de al menos 3 satélites GPS para calcular la posición actual del automóvil correctamente.

continúa en la página siguiente →

Nota

La unidad tarda un tiempo en recibir señales GPS al ajustarla en ON después de haber ajustado la alimentación principal en OFF, cuando la batería incorporada se haya descargado por completo o tras reiniciar la unidad.

Software

Lea las condiciones siguientes detenidamente antes de utilizar el software.

• La legislación sobre propiedad intelectual prohíbe la reproducción total o parcial del software o del manual del mismo así como el alquiler del software sin la autorización del titular del copyright.
• En caso de que el software presente algún problema debido a un defecto de fabricación, Sony lo sustituirá a su discreción o lo reembolsará. Sin embargo, Sony no tendrá ninguna otra responsabilidad.
• El software proporcionado con este producto sólo puede utilizarse con los equipos para los que se ha diseñado.
• Tenga en cuenta que, debido a los continuos esfuerzos por mejorar la calidad, las especificaciones del software pueden cambiar sin previo aviso.
• Las carreteras y los nombres del mapa pueden no coincidir con las carreteras y los nombres reales.
• La garantía no cubre la sustitución ni el reembolso de la unidad debido a errores u omisiones tipográficos, ni desajustes de diseño que aparezcan en el software.
• Los datos del mapa no pueden copiarse ni utilizarse, parcial o íntegramente, sin el permiso del titular del copyright.
• El contenido puede cambiar sin previo aviso. Al utilizar la unidad, usted acepta las condiciones anteriores.

Procedimientos iniciales

Comprobación del contenido

Compruebe el contenido del paquete.

- Unidad principal (1)

- Adaptador para batería de automóvil (1)

- Adaptador de alimentación de ca (1)

- Cables de alimentación de ca - Para NV-U70TW/U70TC*2 (2)

- Disco de la aplicación (CD-ROM) (1) (Para NV-U50T/U50)

- Disco de la aplicación (DVD-ROM) (1) (Para NV-U70T)

- Guía de inicio rápido (1)

• Tarjeta de garantía (1)

• Tarjeta de registro de usuario (1)

- CONTRATO DE LICENCIA DEL USUARIO FINAL (1)

*1 Los modelos NV-U70T/U50T disponen de una toma de antena TMC en el lateral izquierdo.
*2 Los nombres de los modelos están escritos en la etiqueta situada en la parte inferior de la unidad principal.

Instalación de la unidad

Acerca del interruptor de alimentación principal

Antes de la instalación, deslice el interruptor POWER hacia la posición ON para activar la alimentación principal.

Posteriormente, puede pulsar el botón I/½ situado en la parte superior derecha de la unidad para encenderla o apagarla.

Notas

• Mantenga la alimentación principal activada excepto en caso de que no vaya a utilizar la unidad durante más de 3 meses.
• Si desactiva la alimentación principal, es posible que se tarde en recibir señales GPS al volver a activarla.

Acerca del montaje de la ventosa

Antes de la instalación, elija una posición en el parabrisas que sea perfectamente visible para el conductor sin que interfiera en su ángulo de visión de la carretera, y asegúrese de que todas las superficies estén limpias y secas.

Las bases opcionales NVA-CU3T/CU3 también pueden instalarse siguiendo los pasos que se indican a continuación.

Notas

• Instale la unidad en un lugar seguro en el que no interfiera con la señal GPS.
• Descoloque y vuelva a colocar la base regularmente, ya que la ventosa se ve afectada por las altas/bajas temperaturas, el uso prolongado, etc.
• Asegúrese de mantener una determinada distancia entre la base y el salpicadero al realizar la instalación.

1 Fije la base en el parabrisas. Ilustración de ejemplo de la instalación de la base finalizada

Siga los pasos ① - ③ para completarla.

①Limpie y seque la superficie de la ventosa.
②Presione el centro de la ventosa firmemente contra el parabrisas para eliminar el aire restante en el interior de la misma y presione la palanca.

③Mientras sujeta el mando izquierdo*, afloje el mando derecho, ajuste el ángulo vertical aproximado y vuelva a apretarlo. *El mando izquierdo no gira.

Si desea fijar la base en el parabrisas permanentemente

La ventosa se ve afectada por las altas/bajas temperaturas y es posible que se desprenda. Si desea fijar la base al parabrisas permanentemente, utilice la cinta adhesiva suministrada en la ventosa.

Si la parte inferior de la base está en contacto con el salpicadero

Coloque la almohadilla de protección suministrada. Recorte la almohadilla hasta conseguir el tamaño apropiado antes de colocarla.

Nota

La cinta adhesiva es difícil de extraer una vez aplicada.

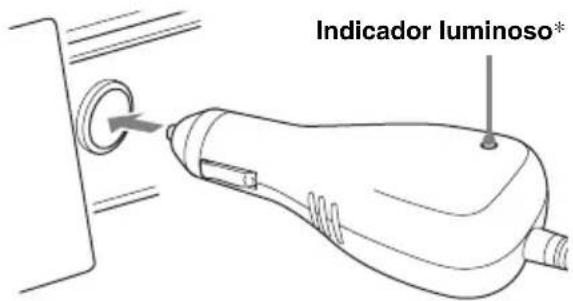

2 Conecte la base a la toma del encendedor del automóvil.

①Enchufe el adaptador para batería de automóvil en la toma DC IN 5.2V, situada en la parte posterior de la base.

②Inserte el otro extremo del adaptador para batería de automóvil completamente en la toma del encendedor del mismo.

*Se ilumina al girar la llave hacia la posición de encendido después de la instalación.

Nota

Es posible que la unidad no se pueda conectar en función del tamaño o la forma de la toma del encendedor.

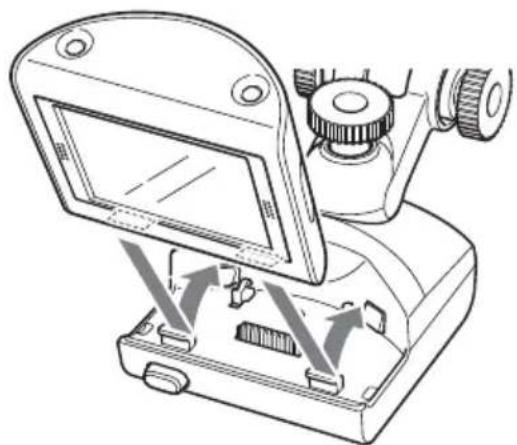

3 Alinee las 2 ranuras de la parte inferior de la unidad con las lengüetas de la base y presione para que la unidad quede encajada.

Asegúrese de que la unidad está bien fijada en la base (2 clics).

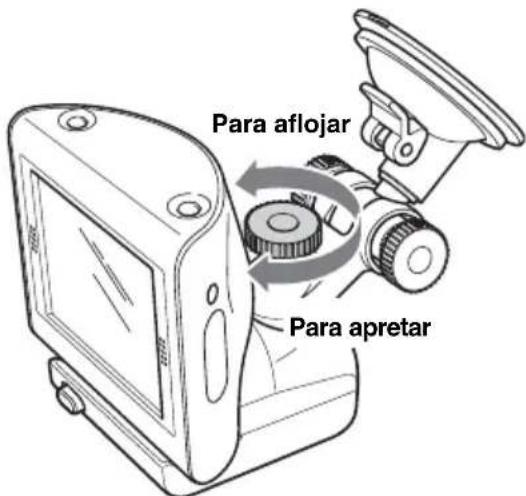

4 Afloje el mando central, ajuste con precisión el ángulo de modo que pueda ver el monitor correctamente y vuelva a apretarlo.

Sugerencia

La unidad puede conectarse a una toma de corriente mediante el adaptador de alimentación de ca suministrado.

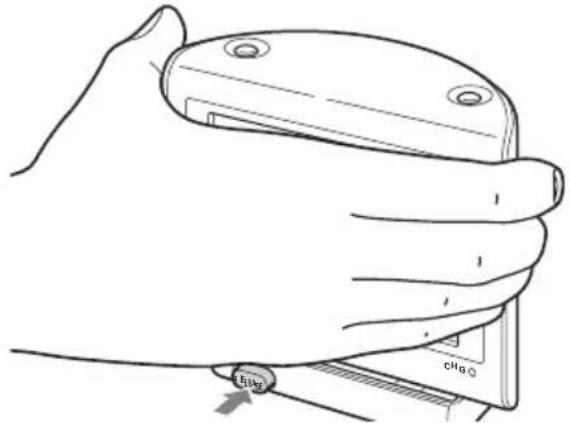

Para separar la unidad de la base

1 Pulse el botón RELEASE de la base mientras sujeta la unidad.

La base expulsará la unidad.

2 Extraiga la unidad de la base.

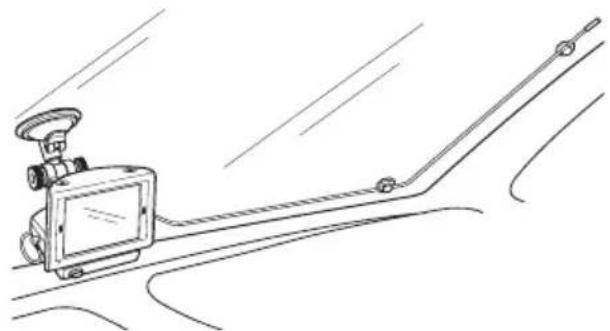

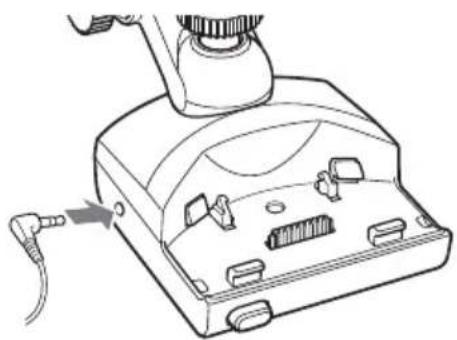

Instalación de la antena TMC (sólo NV-U70T/U50T)

Instale la antena TMC para obtener información de tráfico del RDS-TMC (Traffic Message Channel, canal de mensajes de tráfico).

1 Conecte el cable de la antena TMC en la toma de la antena TMC situada en el lateral izquierdo de la base.

2 Fije la ventosa del extremo en el parabrisas y coloque la otra ventosa de modo que el cable forme dos líneas rectas.

Consulte las páginas facilitadas para obtener más información.

1 Botón VOICE/POSITION

Durante las instrucciones de ruta: Para escuchar la siguiente instrucción de voz. En el modo de desplazamiento de mapa: Para que se muestre la posición actual del automóvil.

2 Altavoz

Emite instrucciones y avisos.

3 Ventana de visualización/pantalla táctil

4 Botón I/⏻ (encendido/espera) 12 Permite encender/apagar la unidad.

5 Indicador CHG (carga de la batería) Se ilumina en rojo durante la carga.

6 Toma USB 18

Para conectar a un equipo informático mediante un cable USB.

7 Sensor del atenuador automático

Para obtener más información sobre la función del atenuador automático, consulte el manual PDF suministrado.

8 Toma DC IN 5V

Para conectar al adaptador de alimentación de ca.

9 Interruptor POWER 8, 22

Permite encender/apagar la alimentación principal.

10 Toma de la antena GPS externa\*

11 Botón RESET 22

12 Conector de la base

* No suministrado

Encendido de la unidad

Compruebe de antemano si el interruptor POWER situado en la parte inferior derecha de la unidad está situado en la posición ON (página 8).

1 Pulse I/⏻.

Para apagar la unidad

Pulse I/⏻.

La unidad entra en el modo de espera para reducir el consumo de energía.

Nota

Asegúrese de extraer la unidad de la base y desconectar el adaptador para batería de automóvil cuando la unidad no esté en uso para evitar que se agote la batería del automóvil.

Inicio de la navegación

1 Después de encender la unidad, seleccione el idioma que desee.

Aparece la pantalla de advertencia.

2 Lea la pantalla de advertencia y toque "Aceptar".

Aparecen las pantallas del tutorial.

3 Toque ▼ para continuar.

Aparece el menú principal.

Recepción de señales GPS

Después de la instalación inicial, aparque el automóvil en un lugar seguro y abierto (sin edificios altos, etc.) durante un máximo de 20 minutos para permitir que el sistema de navegación reciba las señales GPS antes de utilizarlo. El sistema necesita señales de al menos 3 satélites GPS para calcular la posición actual del automóvil correctamente.

Es posible comprobar el estado del GPS en la pantalla.

Indicador del estado del GPS*

* Se ilumina en verde intenso cuando la recepción de la señal es suficiente para la navegación. Cuando está verde oscuro indica que no hay señal.

Operaciones básicas

En este apartado se explican los procedimientos habituales de funcionamiento del sistema.

Las operaciones generales pueden efectuarse en la pantalla táctil. Toque los iconos que aparecen suavemente con el dedo.

Nota

No presione la pantalla con demasiada fuerza ni utilice ningún objeto puntiagudo como bolígrafos, etc., para tocar la misma.

Funcionamiento del menú

El procedimiento siguiente permite definir elementos en el menú.

1 Diríjase al menú principal.

Toque el mapa en la pantalla de mapa. En la pantalla de menú, toque para que se muestre el mapa y, a continuación, tóquelo.

2 Toque "Configuración" y, a continuación, toque el elemento que desee.

3 Toque ▲/▼ para desplazar la lista y, a continuación, toque el elemento de ajuste que desee.

Ej.: pantalla de configuración de volumen

4 Realice el ajuste deseado.

Toque y seleccione el ajuste o los caracteres de entrada deseados.

Desde dentro del menú:

Para volver a la pantalla anterior, toque . Para cancelar la selección de menú, toque (aparecerá la pantalla de posición actual del automóvil).

Nota

Los elementos del menú y las operaciones de ajuste varían en función del elemento de menú seleccionado.

Operaciones con el teclado

La pantalla de teclado aparece cuando hay que introducir texto.

Sólo debe introducir los caracteres en mayúsculas, ya que el sistema los convierte automáticamente en los caracteres adecuados. Es posible introducir caracteres especiales cuando sea necesario (por ejemplo, al asignar un nombre a un destino guardado, etc.)

Pantalla de teclado de teléfono móvil

continúa en la página siguiente →

Para Toque

introducir un carácter alfabético

la tecla correspondiente (por ejemplo, “ABC”) varias veces hasta que el carácter deseado aparezca resaltado en la línea situada sobre el teclado.

introducir un número “NUM” para cambiar al teclado numérico y, a continuación, la tecla numérica deseada y “ABC” para retroceder.

introducir un espacio “_”

borrar un carácter “←”
seleccionar un candidato	▲/▼ para desplazar la lista y, a continuación, el candidato que desee para confirmar la selección.

ver la lista de todos los "List" candidatos

Es posible seleccionar un teclado de teléfono móvil o un teclado de caracteres (alfabético) para la pantalla de teclado.

Toque para cambiar al teclado de caracteres.

El teclado de caracteres se utiliza del mismo modo que el teclado de teléfono móvil, excepto:

- al introducir un carácter (toque la tecla de carácter que desee).

- al introducir un carácter especial (toque "SYM" para cambiar al teclado de caracteres especiales; toque "ABC" para retroceder).

Toque para volver al teclado de teléfono móvil.

Búsqueda de rutas

El sistema busca las rutas automáticamente después de indicar el destino.

Antes de empezar, compruebe que hay suficientes señales GPS para la navegación (página 12).

Indicación del destino e inicio de las instrucciones

A continuación se explica el procedimiento de búsqueda de la ruta e inicio de las instrucciones de ruta.

A título de ejemplo, a continuación se lleva a cabo la indicación del destino por la dirección. Para obtener información sobre cómo indicar el destino de otras formas, consulte “Otras formas de indicar el destino” en la página 15.

Para su seguridad, aparque el automóvil en un lugar seguro e introduzca la información de destino antes de iniciar un viaje.

1 Diríjase al menú principal.

Toque el mapa en la pantalla. En la pantalla de menú, toque para que se muestre el mapa y, a continuación, tóquelo.

2 Seleccione "Nuevo destino" → "Navegación".

3 Toque el campo de entrada "País" para seleccionar el país que desee.

Sólo pueden seleccionarse los países incluidos en los datos del mapa actual.

4 Seleccione "Dirección".

5 Introduzca los datos de la dirección.

Para obtener información sobre cómo introducir caracteres, consulte “Operaciones con el teclado” en la página 13.

Toque los campos de entrada respectivos para introducir los siguientes elementos.

"Localidad o CP"

Introduzca el nombre de la ciudad o el código postal.

“Calle”/“-”

Introduzca el nombre y el número de la calle (si los conoce).

Si no hay disponible ningún número de calle, el campo “—” se desactivará.

"Intersección"

Introduzca el nombre del cruce si desea establecerlo como punto de destino.

6 Seleccione "Iniciar navegación".

Aparecerá la pantalla de selección de opciones de ruta.

Para obtener más información sobre la selección de opciones de ruta, consulte el manual PDF suministrado.

7 Seleccione "Iniciar navegación" nuevamente.

Aparece el mapa, se calcula la ruta y empiezan a darse las instrucciones.

Otras formas de indicar el destino

Los métodos siguientes también permiten indicar el destino y buscar rutas.

Seleccione los elementos en el siguiente orden del menú principal y, a continuación, “Iniciar navegación” (si es necesario).

Para obtener más información, consulte el manual PDF suministrado.

Proximidades

Busca las rutas a un PDI, como un restaurante, hotel, etc., cercanas a la posición actual del automóvil.

Hacia casa

Busca rutas a su casa cuando está registrada.

“Nuevo destino” → “Hacia casa”.

Destino especial

Busca las rutas a un PDI, como un restaurante, hotel, etc., mediante la selección de categorías y destinos correctos de la lista.

Seleccione “Nuevo destino” → “Navegación” →

“Destino especial” y, a continuación, las siguientes opciones, que le permitirán especificar el área de búsqueda.

“---en las proximidades”

Busca dentro del radio especificado del centro del mapa.

"---en todo el país"

Busca dentro del país especificado.

"---en una localidad"

Busca dentro de la localidad especificada.

Seleccionar del mapa

Busca rutas mediante el ajuste del destino directamente desde la pantalla del mapa.

“Nuevo destino” → “Navegación” →

"Seleccionar del mapa"

Últimos destinos

Busca rutas a destinos buscados recientemente.

“Nuevo destino” → “Navegación” → “Últimos destinos”

Favoritos

Busca rutas a un punto de destino grabado.

“Nuevo destino” → “Navegación” → “Favoritos”

Pantallas de instrucciones

Una vez calculada la ruta, las instrucciones visuales y de audio le guían al destino.

Información acerca del menú de herramientas del mapa

①Para mostrar/ocultar el menú.
②Para cambiar la dirección del mapa (hacia el norte/hacia el destino) de 2D.
③Para cambiar al modo de desplazamiento de mapa.
④Para visualizar información de TMC.*
⑤Para visualizar información detallada del GPS.
⑥Indica el estado de la batería.

* Sólo NV-U70T/U50T. Se ilumina en naranja intenso durante la recepción. Se ilumina en naranja oscuro cuando no hay recepción.

Mapa 2D

Conduzca recto

Se está acercando a una intersección

Se está acercando a una intersección (más cerca)

Siguiente instrucción inmediatamente después de la intersección

A Posición actual
BDistancia hasta el siguiente giro
©Próxima dirección
DNombre de la calle actual
E Nombre de la siguiente calle
FETA (Estimated Time of Arrival, hora estimada de llegada)/Distancia hasta el destino
GInstrucción del siguiente giro
H Indicación de barra de distancia hasta el siguiente giro
①Instrucción posterior a la siguiente

Mapa 3D

Es posible seleccionar el mapa 3D en el menú de ajuste (página 17).

Visualización de la ruta

Es posible visualizar la ruta completa hasta el destino.

Para ello, seleccione “Ruta” → “Ver ruta” en el menú principal.

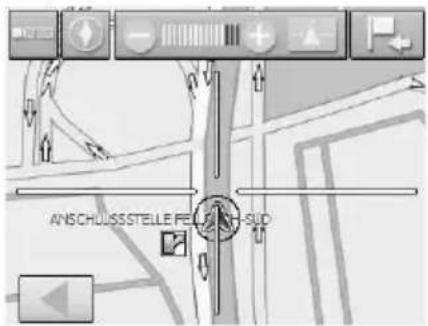

Modo de desplazamiento de mapa

Para cambiar al modo de desplazamiento de mapa desde la pantalla de mapa, toque tanto si se están recibiendo instrucciones de la ruta como si no.

En el modo de desplazamiento de mapa, se muestra el retículo en el mapa y es posible arrastrar la pantalla para desplazar el mapa.

Toque -/+ para ajustar la escala del mapa. Coloque la intersección del retículo en el punto que desee y toque para que se muestre el menú del modo de desplazamiento de mapa, en el que podrá establecer el punto como destino, etc.

Toque para volver a la pantalla de la posición actual del automóvil.

Configuración del sistema

Pueden configurarse varios ajustes relacionados con el sistema y la memoria.

Seleccione “Configuración” en el menú principal y, a continuación, el elemento que desee de los siguientes para realizar cada ajuste.

Para obtener más información, consulte el manual PDF suministrado.

Volumen

Para ajustar el volumen de las instrucciones orales.

Nota

Si la unidad recibe alimentación de la batería incorporada, el volumen máximo disponible será del 70 %, aunque lo ajuste en un nivel superior (80 %, etc.). Si recibe alimentación del adaptador para batería de automóvil o del adaptador de alimentación de ca, no habrá restricciones en el nivel de volumen máximo.

Seleccionar mapa

Para seleccionar un mapa almacenado en la unidad.

Información del mapa

Para mostrar/ocultar la barra de información (que se muestra en la parte inferior del mapa), iconos PDI y nombres de calles en el mapa.

Información de ruta

Para mostrar/ocultar ETA (hora estimada de llegada) y la distancia hasta el destino final en el mapa.

Información sobre el rumbo

Para mostrar/ocultar las señalizaciones que indican salidas de autopista/carretera* en el mapa.

Sensor de luz

Para ajustar la sensibilidad del sensor del atenuador automático.

Representación

Para ajustar el brillo y el color del mapa.

Calibración de la pantalla táctil

Para calibrar la posición de contacto de la pantalla táctil.

Modo automático

Para seleccionar el mapa predeterminado (2D o 3D); para que se cambie automáticamente la escala del mapa en función de la velocidad a la que conduzca (configurable en el mapa 2D y 3D respectivamente); para seleccionar la dirección predeterminada del mapa 2D (hacia el norte/hacia el destino).

continúa en la página siguiente →

Opciones de ruta

Para seleccionar el criterio de búsqueda de rutas preferente (optimización del tiempo o de la distancia); para permitir/evitar autopistas, transbordadores y carreteras de peaje en la ruta.

Itinerario

Para continuar automáticamente hasta el siguiente destino después de llegar al destino anterior.

Zona horaria

Para seleccionar la zona horaria de la región actual; para cambiar entre el horario de verano y el horario estándar.

Aunque el GPS ajusta la hora actual automáticamente, es necesario establecer la zona horaria para que la ETA (hora estimada de llegada) se muestre con precisión.

Formato

Para seleccionar el reloj de 12/24 horas; para seleccionar la unidad de distancia (kilómetros/millas).

Seleccionar idioma

Para seleccionar el idioma del texto de la pantalla y de las instrucciones orales que desee.

Domicilio

Para registrar la dirección de su domicilio.

Modo silencioso de radio\*2

Para atenuar el sonido de la radio.

Modo demostración

Para iniciar la demostración.

Información

Para mostrar información de la unidad, como el nombre, la versión, etc., y los tutoriales.

*1 Se muestra únicamente si dichos datos están disponibles en la información del mapa.
*2 Solamente si el kit de instalación en el automóvil XA-49FM opcional está conectado a la toma "Modo silencioso de radio" del sistema de audio del automóvil.

Nota

Es posible que las advertencias facilitadas de acuerdo con la información del mapa no sean siempre correctas debido a obras en la calzada, etc. La situación y la normativa del tráfico tienen absoluta prioridad sobre la información facilitada por el sistema de navegación.

Utilización del software suministrado

A continuación se presentan funciones importantes a las que se tiene acceso mediante la utilización del software suministrado.

Para obtener más información, consulte el manual PDF suministrado.

Requisitos del sistema operativo

• Sistema operativo: Windows 98SE/2000/ME/XP
• Unidad de CD-ROM/DVD-ROM
• Puerto USB
• Velocidad mínima de la CPU de 150 MHz (recomendada)

Conexión al ordenador

1 Conecte la unidad a una toma de corriente mediante el adaptador de alimentación de ca y el cable de alimentación de ca.
2 Conecte la unidad al ordenador mediante el cable USB.

Introduzca el conector pequeño del cable USB a la toma USB de la unidad y el conector grande a un puerto USB del ordenador.

Notas sobre la transferencia de datos

Durante la transferencia, no

• desconecte el cable USB ni el adaptador de alimentación de ca.
• apague la unidad principal, no ponga la unidad en modo de espera ni la reinicie.
• apague el ordenador, no ponga el ordenador en modo de espera ni lo reinicie.

Si desea cancelar la transferencia cuando se encuentre a la mitad, haga clic en el botón de cancelación que se encuentra en la pantalla del ordenador.

Funciones del software

Instalar software de conexión al PC

Es posible instalar el software de conexión al ordenador (ActiveSync).

Proteger/restablecer mapa preinstalado (sólo NV-U50T/U50)

Es posible realizar una copia de seguridad de los datos del mapa en el ordenador y restaurarlos en la unidad en caso de eliminación accidental, etc.

Asistente para mapas

Es posible añadir datos del mapa a la unidad desde el DVD-ROM suministrado u opcional. Al añadirlos, es posible que necesite eliminar datos del mapa innecesarios de la unidad para liberar espacio en la memoria.

Asistente para idiomas

Es posible añadir datos de idioma del texto de la pantalla y de las instrucciones orales a la unidad desde el CD-ROM/DVD-ROM suministrado y eliminar datos de idioma innecesarios de la unidad.

Leer manual

Es posible leer el manual en formato PDF.

Servicio de atención

A través de este enlace, podrá acceder fácilmente al sitio de asistencia técnica Sony.

Visite el sitio para obtener asistencia técnica, como actualizaciones de software y firmware, preguntas más frecuentes, etc.

Instalar aplicación nuevamente

Es posible reinstalar el software de navegación preinstalado en la unidad desde el CD-ROM/DVD-ROM suministrado en caso de eliminación accidental, etc.

Información adicional

Precauciones

Si el vehículo se ha estacionado bajo la luz directa del sol, deje que la unidad se enfríe antes de encenderla.

Condensación de humedad

Los días de lluvia o en las zonas muy húmedas, puede producirse condensación de humedad en el interior de la pantalla de la unidad. Si esto ocurre, la unidad no funcionará correctamente. En tal caso, deslice el interruptor POWER situado en la parte inferior derecha de la unidad hacia la posición OFF y espere aproximadamente una hora a que la humedad se evapore.

Nota sobre la pantalla de cristal líquido

Es posible que aparezcan algunos puntos fijos azules, rojos o verdes en el monitor. Se conocen como “puntos brillantes” y pueden darse en cualquier pantalla de cristal líquido. Las pantallas de cristal líquido se fabrican con tecnología de precisión y más de un 99,99 % de sus segmentos son funcionales. No obstante, es posible que un pequeño porcentaje (normalmente el 0,01 %) de los segmentos no se encienda correctamente. Sin embargo, esto no interferirá en la visualización.

Mantenimiento

Cambio del fusible

Al cambiar el fusible del adaptador para batería de automóvil, asegúrese de utilizar uno con el mismo amperaje que el indicado en el fusible original. Si se funde el fusible, compruebe la conexión de la alimentación y cámbielo. Si el fusible se vuelve a fundir después de cambiarlo, es posible que haya un problema interno. En este caso, póngase en contacto con su distribuidor de Sony.

Advertencia

No utilice nunca un fusible con un amperaje que supere el suministrado con la unidad, ya que ésta se podría dañar.

Notas sobre cómo deshacerse de la unidad

Extraiga la batería de iones de litio incorporada cuando vaya a deshacerse de la unidad y entreguela en un punto de reciclaje.

A continuación se explica el procedimiento de extracción de la batería.

Nota

No desmonte la unidad excepto en el momento de desecharla.

1 Deslice el interruptor POWER hacia la posición OFF para desactivar la alimentación principal.
2 Extraiga la cubierta de la toma (página 11).
3 Extraiga los 2 tornillos situados en la parte inferior de la unidad mediante un destornillador.

4 Deslice la cubierta posterior y levántela para abrirla.

5 Extraiga la batería.

6 Envuelva con cinta el terminal del conector para aislarlo.

Notas sobre la pila de iones de litio

• Mantenga la pila fuera del alcance de los niños.
• No coja la pila con pinzas metálicas, ya que podría producirse un cortocircuito.

PRECAUCIÓN

La pila puede explotar si la trata mal. No la recargue, desarme, ni la tire al fuego.

Especificaciones

Unidad principal

Temperatura de funcionamiento: de 5 a 45 °C

Alimentación: cc de 5V

(desde el adaptador de alimentación de ca suministrado)

Terminales de conexión:

Conector de la base

Toma DC IN 5V

Toma USB

Toma de la antena GPS externa

Altavoz: altavoz de 2 vías

Corriente de consumo: aprox. 0,5 A

Dimensiones: aprox. 104,7 × 87,5 × 42,9 mm (an × al × prf)

Masa: aprox. 310 g

Monitor

Sistema: pantalla de cristal líquido transmisiva

Sistema de la unidad: sistema de matriz activa TFT a-Si

Dimensiones: 3,5 pulgadas (4:3)

70,1× 52,6,87,6mm(h× v,d)

Segmento: 230.400 (960 × 240) puntos

Base

Temperatura de funcionamiento: de 5 a 45 °C

Alimentación: cc de 5,2V

(desde el adaptador para batería de automóvil de 12 V suministrado (toma a tierra negativa))

Terminales de conexión:

Conector de la unidad

Toma DC IN 5.2V

Toma de antena TMC (sólo NV-U70T/U50T)

Frecuencia de recepción: de 87,5 a 108,0 MHz

(sólo NV-U70T/U50T)

Accesorios opcionales

Antena GPS externa: VCA-41

Kit de base para automóvil TMC: NVA-CU3T

Kit de base para automóvil: NVA-CU3

Kit de instalación en el automóvil: XA-49FM

Paquete de mapas europeos: NVD-DU3

(para NV-U50T/U50)

El diseño y las especificaciones pueden variar sin previo aviso.

- Se ha utilizado soldadura sin plomo.

- Ciertas placas del circuito impreso no contienen retardantes de llama halogenados.

- Se utilizan pilas de ion de litio recargables.

- Se ha utilizado cartón ondulado como material de relleno y de protección para este producto.

- Impreso con tinta de aceites vegetales, libre de COV (Compuestos Orgánicos Volátiles).

- Este manual está impreso en papel 100 % reciclado utilizando tinta hecha con aceite vegetal exento de compuesto orgánico volátil (COV).

Solución de problemas

La siguiente lista de comprobación pretende facilitar la solución de los problemas que surjan con la unidad.

Antes de consultar la siguiente lista de comprobación, verifique los procedimientos de conexión y de funcionamiento.

Los iconos de funcionamiento de la pantalla no funcionan.

Las operaciones pueden demorarse un poco cuando se visualizan mapas.

La unidad no se enciende.

→Compruebe si el interruptor POWER situado en la parte inferior derecha de la unidad está situado en la posición ON.

→Cargue la batería incorporada.

→Compruebe que la unidad está bien colocada en la base (página 9).

No se puede cargar la batería incorporada.

→Compruebe si el interruptor POWER situado en la parte inferior derecha de la unidad está situado en la posición ON.

→Si se está utilizando el adaptador de alimentación de ca, desconéctelo de la toma de corriente y, a continuación, vuélvalo a conectar.

→La batería de iones de litio incorporada puede cargarse a una temperatura entre 5 – 45 °C. Es posible que la batería no se cargue si la temperatura en el interior de la unidad aumenta debido a la exposición a la luz solar directa, etc. No se trata de un fallo de funcionamiento.

No hay señal de GPS.

- El sistema no puede recibir señal del GPS debido a una obstrucción.

→Desplace el automóvil a una ubicación en la que puedan recibirse las señales con claridad.

- La señal GPS es débil.

→Compruebe la información del GPS.

→Es posible que deba utilizar una antena GPS externa VCA-41 opcional en caso de que el parabrisas esté caliente o refleje calor.

- Hay un obstáculo frente a la antena GPS.

→Instale la unidad en un lugar donde, por ejemplo, la carrocería del coche no interrumpa la señal. Para obtener información sobre la instalación de la unidad, consulte “Ubicación de la instalación” en la página 5.

- No se puede recibir la señal si los cristales tienen algún recubrimiento. En este caso, deberá utilizar una antena GPS externa VCA-41 opcional.

La posición del vehículo en el mapa no coincide con la carretera por la que se circula.

El margen de error de la señal procedente de los satélites GPS es demasiado grande. Puede haber un margen de error máximo de unos pocos cientos de metros.

continúa en la página siguiente →

No se escuchan las instrucciones orales.

El volumen está demasiado bajo.

→Aumente el volumen en el menú de ajuste (página 17).

Si la unidad recibe alimentación de la batería incorporada, el volumen máximo disponible será del 70 %, aunque lo ajuste en un nivel superior (80 %, etc.).

La pantalla de cristal líquido no se visualiza con normalidad.

• Con temperaturas elevadas, es posible que la pantalla de cristal líquido se oscurezca y no se visualice con nitidez. Con bajas temperaturas, es posible que se produzcan imágenes residuales en la pantalla de cristal líquido. No se trata de un fallo de funcionamiento; la pantalla de cristal líquido volverá a su estado normal cuando se vuelva a alcanzar una temperatura situada dentro del rango de funcionamiento especificado.
• La pantalla de cristal líquido está oscura o el color del mapa ha cambiado.
  →Es posible que la función del atenuador automático esté activada debido a que el sensor (página 11) está cubierto por una mano, etc.

Restauración de la unidad

Si el software de navegación se queda colgado, intente restaurar la unidad.

Pulse el botón RESET con un objeto puntiagudo como un bolígrafo.

Si el problema persiste, deslice el interruptor POWER hacia la posición OFF para desactivar la alimentación principal y vuelva a activarla una vez transcurridos aproximadamente 10 segundos.

Nota

Después de desactivar la alimentación principal, es posible que se tarde en recibir señales GPS al volver a activarla.

Om den här manualen

Ansluta till en dator .... 18

Funktioner i programvaran. 19

Ytterligare information 19

Características técnicas. 20

Para ligar o transformador de CA.

9 Interruptor POWER 8, 21

3 Seleccione o país desejado tocando no campo de entrada "País".

Procura no país especificado.

Para seleccionar um mapa guardado no aparelho.

Informação do mapa

Salvar/restaurar o mapa pré-instalado (apenas para o NV-U50T/U50)

Assistente de idiomas

Características técnicas

Unidade principal

Temperatura de funcionamento: 5 - 45 °C

Requisitos de corrente: DC 5 V (através do transformador de CA fornecido)

Sistema de accionamento: De matriz activa TFT a-Si

Requisitos de corrente: DC 5,2 V

Información geográfica propiedad del CNIG

Sweden
