Produkttyp	mobiles GPS-Navigationsgerät
Marke	Sony
Modell	NV-U52S
Abmessungen	Ca. 120 x 80 x 20 mm
Gewicht	Ca. 200 g
Bildschirm	4,3-Zoll-Farb-Touchscreen, Auflösung 480x272 Pixel
Stromversorgung	Wiederaufladbarer Lithium-Ionen-Akku, Akkulaufzeit bis zu 3 Stunden
Konnektivität	Mini-USB-B, Kopfhöreranschluss
Hauptfunktionen	Straßennavigation, Points of Interest, benutzerdefinierte Routen, Sprachführung
Karten	Vorinstallierte Karten Europa (je nach Version), Update über PC
GPS-Empfänger	SiRFstarIII, 20 Kanäle
Pflege und Reinigung	Bildschirm mit einem weichen, fusselfreien Tuch reinigen; Feuchtigkeit vermeiden
Sicherheit	Saugnapfhalterung für Windschutzscheibe, Fahrersicht nicht behindern
Ersatzteile und Reparierbarkeit	Akku und USB-Kabel austauschbar; keine Reparatur der internen Elektronik durch den Benutzer
Allgemeine Informationen	Bedienungsanleitung online verfügbar; hergestellt von Sony Corporation

Häufig gestellte Fragen - NV-U52S SONY

Wie aktualisiere ich die Karten meines Sony NV-U52S?

Verbinden Sie Ihr Navigationsgerät über USB mit einem Computer und verwenden Sie die Software Sony Map Updater (herunterladbar von der Sony-Website), um die Karten zu aktualisieren. Stellen Sie sicher, dass eine aktive Internetverbindung besteht.

Was tun, wenn der Touchscreen nicht mehr reagiert?

Versuchen Sie, das Gerät neu zu starten, indem Sie den Einschaltknopf 10 Sekunden lang gedrückt halten. Wenn das Problem weiterhin besteht, kalibrieren Sie den Bildschirm in den Einstellungen (Menü Einstellungen > Bildschirm > Kalibrierung).

Wie installiere ich die Halterung im Auto?

Setzen Sie die Saugnapfhalterung auf die Windschutzscheibe und drücken Sie fest, um einen Sog zu erzeugen. Setzen Sie dann das Navigationsgerät in die Halterung ein, indem Sie es bis zum Einrasten hineinschieben. Stellen Sie sicher, dass der Saugnapf sauber und staubfrei ist.

Warum braucht mein GPS lange, um Satelliten zu finden?

Die Suchzeit kann variieren, wenn Sie sich in einem Gebiet mit geringer Satellitenabdeckung befinden (Tunnel, Parkhäuser, dichte Stadtgebiete). Stellen Sie sicher, dass die Windschutzscheibe nicht metallisiert ist und der GPS-Empfänger freie Sicht hat.

Wie stelle ich die Lautstärke der Sprachansagen ein?

Gehen Sie zum Menü Einstellungen, wählen Sie Ton und stellen Sie die Hauptlautstärke ein. Sie können die Lautstärke der Sprachansagen während der Navigation auch anpassen, indem Sie auf das Lautsprechersymbol auf dem Bildschirm tippen.

Kann ich eine Route mit mehreren Zwischenzielen planen?

Ja, im Menü Route wählen Sie nach Festlegen des Ziels 'Zwischenziel hinzufügen'. Sie können bis zu 5 Zwischenziele hinzufügen und deren Reihenfolge ändern.

Wie speichere ich einen Lieblingsort?

Wenn Sie auf der Karte sind, tippen Sie auf den gewünschten Ort oder die Position und wählen Sie im Kontextmenü 'Zu Favoriten hinzufügen'. Sie finden sie im Menü Favoriten.

Das Gerät lässt sich nicht mehr einschalten, was tun?

Überprüfen Sie, ob der Akku geladen ist, indem Sie das USB-Kabel an eine Stromquelle (Netzteil oder Zigarettenanzünder) anschließen. Wenn der Bildschirm schwarz bleibt, versuchen Sie, das Gerät mit einer Büroklammer im Reset-Loch (auf der Rückseite) zurückzusetzen.

Wie lösche ich meine persönlichen Daten vor dem Verkauf des Geräts?

Wählen Sie im Menü Einstellungen 'Werkseinstellungen wiederherstellen' oder 'Formatieren'. Bestätigen Sie die Aktion, um alle persönlichen Daten (Favoriten, Verlauf) zu löschen. Hinweis: Dieser Vorgang ist nicht umkehrbar.

Wo finde ich die vollständige Bedienungsanleitung als PDF?

Die Anleitung ist kostenlos auf unserer Website notice-facile.com verfügbar. Besuchen Sie den Download-Bereich für die Anleitung des Sony NV-U52S oder fordern Sie eine Übersetzung per E-Mail an.

BEDIENUNGSANLEITUNG NV-U52S SONY

Bitte kreuzen Sie zunächst die geneus

Modelbezeichnung in dem dafür vorgesehenen Feld an.

Tragen Sie danach die Seriennummer (SERIAL NO.) in dem reservierten Feld ein. Sie finden diese auf einem Aufholter, der auf dem Gerätegehälme angabracht ist. Nahmen Sie den ausgefüllten Geräte-Pass

anschließend unbedingt aus der Bedienungsanleitung heraus, falls Sie diese im Fahrzeug aufbewähnen möchten. Bitte bewahren Sie den Ganthe-Pass an einem sicheren Ort auf. Er kann im Falle eines Drehstige und Definitionnisse über Eigenhöse diesen

1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 90.

: caraudio

Geräte-Pass

SONY

Diaser Garße-Pass

für ihr caraudio-Geräti im Falle eines Diebsielle.

Wir empfehlen, den Geräte-Pass nicht im Fahrzeug aufzubewahren, um Misesbrauch zu verhindern.

Modelbezeichnung

DNVJ E2T

DNV-072 DNV-U52

Seriennummer (SERIAL NO.)

http://www.sony.net/

Anleitung zur schnellen Inbetriebnahme

Bedienungsanleitung Wenn Sie diese Bedienungsanleitung lesen, klappen Sie die Abbildung mit den Bedienelementen (auf der Rückseite dieser Seite) auf. So haben Sie sie beim Lesen immer im Dück.

C Bundesamt für Lich- und Vermessungswesen

Belgium

Die Grundlagenblaten wurden mit Geschäftigung der zusätzigen leisteten erzeugemten.

Great Britain

Based upon Co

Greece

Togestische Grücklage: O Bündessim für Lunksteographic.

Table of Contents

Warning 4

Bitte nehmen Sie sich etwas Zeit, um den Geräte-Pass vollständig auszufüllen. Dieser befindet sich auf der hinteren Umschlagseite dieser Bedienungsanleitung.

Hinweise zu dieser Anleitung

- In dieser Anleitung zur schnellen Inbetriebnahme finden Sie Anweisungen zu den Grundfunktionen des Systems. Bevor Sie das System installieren und benutzen, lesen Sie bitte diese Anleitung und das mitgelieferte Dokument „Read This First“ (Installationsanleitung) genau durch. Nähere Erläuterungen finden Sie im Handbuch (PDF-Format) auf der mitgelieferten Anwendungs-Disc.

• Die Abbildungen in dieser Anleitung können sich von dem eigentlichen Gerät unterscheiden.
- Bewahren Sie diese Anleitung sowie das Dokument „Read This First“ zum späteren Nachschlagen gut auf.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Geeignetes Zubehör: Autobatterieadapter

CE

Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokio, 108-0075, Japan. Autorisierter Vertreter für EMV und Produktsicherheit ist die Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Fragen im Zusammenhang mit Kundendienst oder Garantie wenden Sie sich bitte an die in den separaten Kundendienst- oder Garantieunterlagen genannten Adressen.

Achtung

UNTER KEINEN UMSTÄNDEN ÜBERNIMMT SONY DIE HAFTUNG FÜR NEBEN-, INDIREKTE ODER FOLGESCHÄDEN ODER FÜR IRGENDWELCHE ANDEREN SCHÄDEN, EINSCHLIESSLICH UND OHNE JEDE EINSCHRÄNKUNG JEGLICHER HAFTUNG FÜR ENTGANGENEN GEWINN, ENTGANGENES EINKOMMEN, DATENVERLUST, NUTZUNGSAUSFALL DES PRODUKTS ODER ZUGEHÖRIGER GERÄTE, AUSFALLZEITEN ODER ZEITAUFWAND DES BENUTZERS, DIE AUF DIE VERWENDUNG DIESES PRODUKTS, DER ZUGEHÖRIGEN HARDWARE UND/ ODER SOFTWARE ZURÜCKGEHEN ODER IN VERBINDUNG DAMIT AUFTRETEN.

Inhalt

Achtung 4

Lage und Funktion der Teile und Bedienelemente....5

Ein-/Ausschalten des Geräts ..... 5

Ausführen der Grundkonfiguration ..... 5

Empfangen von GPS-Signalen ....5

Grundfunktionen 6

Arbeiten mit dem Menü. 6

Gesture Command (Bedienung mit dem Finger)....6

Arbeiten mit der Tastatur....6

Routensuche 7

Festlegen des Ziels und Starten der Routenführung ....7

Festlegen des Ziels auf andere Weise ..... 8

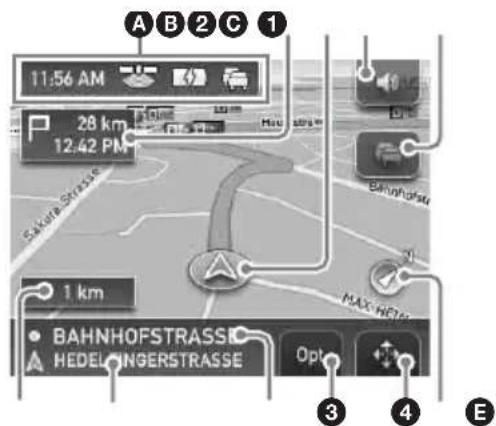

Anzeigen für die Routenführung ..... 8

Systemeinstellungen 10

Arbeiten mit der mitgelieferten Software 10

Inhalt 10

Anschließen an einen Computer ..... 11

Weitere Informationen 11

Informationen zum „Memory Stick“ ..... 11

Was ist ein „Memory Stick“?.....11

Für dieses System geeignete „Memory Stick Duo“-Typen ..... 11

Hinweis zum LCD-Display 12

Wartung 12
Reinigung 12

Austauschen der Sicherung ..... 12

Hinweise zur Entsorgung des Geräts ..... 13

Technische Daten 14

Störungsbehebung.... 14

Zurücksetzen des Geräts 15

Achtung

BITTE LESEN SIE DIESE ANLEITUNG UND DAS MITGELIEFERTE DOKUMENT „READ THIS FIRST“ (INSTALLATIONSANLEITUNG) VOLLSTÄNDIG DURCH, BEVOR SIE DAS BORDNAVIGATIONSSYSTEM INSTALLIEREN ODER BEDIENEN. DURCH EINE FEHLERHAFTE INSTALLATION ODER BEDIENUNG DIESES GERÄTS KANN ES ZU UNFÄLLEN MIT VERLETZUNGEN BIS HIN ZUM TOD KOMMEN.

Sicherheit

- Beachten Sie unbedingt Folgendes:

• Installieren Sie das Navigationssystem an einer sicheren Stelle, an der es die Sicht des Fahrers nicht beeinträchtigt.
• Installieren Sie das Navigationssystem nicht über einem Airbag.
  – Platzieren Sie Kabel und Gerät so, dass sie beim Fahren nicht hinderlich sind.
  – Reinigen Sie vor der Montage die Oberfläche des Saugnapfs und die Befestigungsstelle. Wenn Sie das Gerät auf dem Armaturenbrett installieren, reinigen Sie zuvor die Stelle, an der der Saugnapf angebracht werden soll.
  Vergewissern Sie sich nach der Montage, dass der Saugnapf gut haftet. Andernfalls könnte das Gerät herunterfallen.

Wenn diese Hinweise nicht beachtet werden, kann es beim Fahren zu gefährlichen Situationen kommen.

- Drücken Sie nicht zu stark auf das Gerät, damit es nicht herunterfällt.

- Beachten Sie stets die örtlichen Verkehrsregeln und -vorschriften.

- Schauen Sie während der Fahrt nicht ständig auf das Gerät. Dies ist gefährlich, denn Sie könnten abgelenkt werden und einen Verkehrsunfall verursachen.

- Wenn Sie das Navigationssystem während der Fahrt bedienen müssen, halten Sie zuvor unbedingt an einer sicheren Stelle an.

- Modifizieren Sie das Gerät nicht.

- Zerlegen Sie das Gerät nur, wenn Sie es entsorgen wollen.

Umgang mit dem System

• Wenn das Gerät nicht verwendet wird, schalten Sie es aus, indem Sie I/① (4) drücken. Trennen Sie es vom Autobatterieadapter. Andernfalls wird der Autobatterie möglicherweise Strom entzogen. Beachten Sie Folgendes:
  Wenn die Zigarettenanzünderbuchse nicht mit der Position ACC oder I des Zündschlosses verbunden ist, wird der eingebaute Akku auch bei ausgeschalteter Zündung oder Nichtverwendung des Geräts mit Strom versorgt.
• Schließen Sie ausschließlich mitgelieferte oder gesondert erhältliche Zubehörteile an.
• Schützen Sie das Gerät vor Feuer oder Wasser. Andernfalls kann es zu einer Fehlfunktion kommen.
• Ziehen Sie Kabel immer am Stecker heraus, nie am Kabel selbst.
• Wenn Sie das Fahrzeug abstellen, lassen Sie das Gerät nicht im Fahrzeug, damit es nicht gestohlen oder durch hohe Temperaturen im Wageninneren beschädigt wird.
• Beachten Sie, dass der eingebaute Akku nur bei Temperaturen von 5 – 45 °C geladen werden kann.
• Schützen Sie das Gerät vor hohen Temperaturen. Andernfalls verringert sich die Kapazität des eingebauten Akkus oder er lässt sich gar nicht mehr aufladen.

Das GPS-System

Die GPS-Signale werden von Satelliten ausgestrahlt und sind deshalb an den folgenden Orten möglicherweise gar nicht oder nicht einwandfrei zu empfangen:

• In Tunneln oder Unterführungen
- Unter Autobahnen
• Zwischen hohen Gebäuden
- Zwischen hohen Bäumen mit dichtem Laubwerk

Hinweis

Der GPS-Signalempfang ist je nach Material der Windschutzscheibe am Fahrzeug unter Umständen nicht gut.

Die Software

Lesen Sie vor Gebrauch des Systems das Dokument „END-USER LICENSE AGREEMENT“ (Endbenutzerlizenzvertrag) bitte genau durch.

Lage und Funktion der Teile und Bedienelemente

Näheres finden Sie auf den angegebenen Seiten.

1 Taste VOICE/POS. 6, 7

Während der Routenführung:

Abrufen der nächsten

Sprachführungsansage.

In der Menüanzeige:

Aufrufen der Karte.

In der Kartenanzeige:

Anzeigen der aktuellen Fahrzeugposition.

2 Display/Touchscreen

3 Eingebaute GPS-Antenne

4 Taste I/ ^1 (Ein/Bereitschaft) 5

Ein- bzw. Ausschalten des Geräts.

5 Anzeige CHG (Laden des Akkus)

Leuchtet während des Ladevorgangs rot und wechselt zu grün, wenn der Akku vollständig geladen ist.

Wenn der Autobatterieadapter bzw. das Netzteil vom Gerät getrennt wird, erlischt die Anzeige.

6 Typenschild

7 TMC-Antennenbuchse* 1

8 Buchse DC IN 5-5,2 V

Hier können Sie den Autobatterieadapter oder ein Netzteil ^*2 anschließen.

9Taste RESET 15

10 Anzeige für Zugriff auf Memory Stick

11 Saugnapf

12 Lautsprecher

Gibt die Sprachführung und Warnhinweise aus.

13USB-Buchse 11

Hier können Sie über ein USB-Kabel einen Computer anschließen.

14 Einschub für Memory Stick Duo

Hier können Sie einen „Memory Stick Duo“ einsetzen und damit die Funktionen des Geräts erweitern.

*1 Nur TMC-Modelle

*2 Sonderzubehör

Ein-/Ausschalten des Geräts

So schalten Sie das Gerät ein bzw. aus

Drücken Sie I/ ^1 (4).

Hinweis

Wenn Sie das Gerät längere Zeit nicht verwenden, hat sich der eingebaute Akku möglicherweise entladen und das Gerät schaltet sich nicht ein.

Schließen Sie in einem solchen Fall den Autobatterieadapter an und laden Sie das Gerät auf. Nach dem Laden und Einschalten des Geräts kann es etwas dauern, bis GPS-Signale empfangen werden.

Ausführen der Grundkonfiguration

Gehen Sie bei der Konfiguration nach den Anweisungen im Display vor.

Sie können die vorgenommenen Einstellungen später jederzeit über das Einstellmenü ändern (Seite 10).

Empfangen von GPS-Signalen

Stellen Sie das Fahrzeug nach der Anfangsinstallation bis zu 20 Minuten an einer sicheren, offenen Stelle (keine hohen Gebäude usw.) ab, damit die aktuelle Fahrzeugposition anhand von GPS-Signalen richtig berechnet werden kann, bevor Sie das Navigationssystem in Betrieb nehmen.

Das Symbol für den Zustand des GPS-Signalempfangs wird auf dem Bildschirm angezeigt. Die Anzeige Teuchtet rot, wenn kein Signal empfangen wird.

Grundfunktionen

Im Folgenden wird beschrieben, wie Sie das Gerät bedienen.

Verwenden Sie zum Bedienen des Geräts den Touchscreen. Berühren Sie die angezeigten Symbole vorsichtig mit dem Finger.

Hinweis

Drücken Sie nicht zu fest auf das Display und tippen Sie nicht mit spitzen Gegenständen wie einem Kugelschreiber usw. auf das Display.

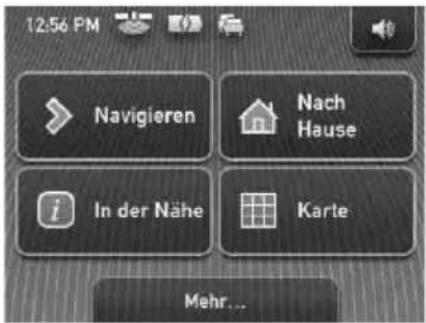

Arbeiten mit dem Menü

Wenn Sie das Gerät mit I/☐ einschalten, erscheint das Hauptmenü (außer bei der Routenführung, bei der die Karte erscheint).

Wenn die Karte angezeigt wird und Sie das Hauptmenü aufrufen wollen, berühren Sie die Karte.

Von jeder Menüanzeige aus können Sie das Hauptmenü aufrufen, indem Sie zuerst VOICE/POS. drücken und dann die Karte berühren.

Beim Arbeiten mit dem Menü:

Um zur vorherigen Anzeige zurückzuschalten, berühren Sie oder . ✗

Wenn Sie die Menüauswahl wieder aufheben wollen, drücken Sie VOICE/POS. (Die Anzeige mit der aktuellen Fahrzeugposition erscheint).

Gesture Command (Bedienung mit dem Finger)

Sie können sich häufig verwendete Bedienschritte in der Kartenanzeige (außer im Modus zum Verschieben des Kartenausschnitts) erleichtern, indem Sie ihnen eine Fingerbewegung über das Display, zum Beispiel eine Linie, zuweisen.

Funktion Fingerbewegung

Startet die Navigation zu Ihrer Heimatanschrift	Zirkumflex
Startet die Navigation zum nächsten Sonderziel, das als Quicklink* gespeichert ist	Quicklink 1Horizontale Linie (von links nach rechts)
	Quicklink 2Vertikale Linie (nach unten)
	Quicklink 3Horizontale Linie (von rechts nach links)

* Erläuterungen zu den Quicklinks finden Sie auf Seite 8.

Arbeiten mit der Tastatur

Die Tastaturanzeige erscheint, wenn Text eingegeben werden muss.

Sie können alle Zeichen in Großbuchstaben eingeben, da das System sie automatisch konvertiert. Bei Bedarf können Sie auch Sonderzeichen eingeben.

Funktion Vorgehen

Eingabe eines alphabetischen Zeichens	Berühren Sie die Taste für das gewünschte Zeichen.
Eingabe eines Sonderzeichens	Berühren Sie „ÄÄÄ“, um zur Sonderzeichentastatur zu wechseln, berühren Sie das gewünschte Zeichen und dann „ABC“, um zurückzuschalten.
Eingabe einer Ziffer Berühren Sie „123“, um zur numerischen Tastatur zu wechseln, berühren Sie die gewünschte Ziffer und dann „ABC“, um zurückzuschalten.
Eingabe eines Leerzeichens
Löschen eines Zeichens
Auswählen einer Wahlmöglichkeit	Berühren Sie oder die Wahlmöglichkeit in der Liste.
Anzeigen der Liste der Wahlmöglichkeiten*	Berühren Sie „List“.

* Die Liste der Wahlmöglichkeiten wird automatisch angezeigt und gemäß der von Ihnen eingegebenen Zeichen verkleinert.

Routensuche

Nachdem Sie das Ziel festgelegt haben, sucht das System automatisch nach Routen.

Überprüfen Sie zunächst, ob die GPS-Signale für die Navigation ausreichend stark sind (Seite 5).

Festlegen des Ziels und Starten der Routenführung

Im Folgenden wird erläutert, wie Sie eine Route suchen und die Routenführung starten. Als Beispiel wird erläutert, wie Sie das Ziel anhand der Adresse festlegen können.

Nähere Erläuterungen zu anderen Möglichkeiten, das Ziel festzulegen, finden Sie unter „Festlegen des Ziels auf andere Weise“ auf Seite 8.

1 Rufen Sie das Hauptmenü auf. Berühren Sie in der Kartenanzeige die Karte. Drücken Sie bei angezeigtem Menü die Taste VOICE/POS. und berühren Sie dann die Karte.

2 Wählen Sie „Navigieren“.

3 Wählen Sie „Adresse eingeben“ und geben Sie dann die Adresse ein.

Geben Sie die einzelnen Adresselemente in der unten angegebenen Reihenfolge ein und berühren Sie oder die Wahlmöglichkeit in der Liste, um fortzufahren.

Erläuterungen zum Eingeben von Zeichen finden Sie unter „Arbeiten mit der Tastatur“ auf Seite 6.

①„Land“
②„Ort / PLZ“

Wenn sich das Ziel schon anhand der ausgewählten Postleitzahl identifizieren lässt*1, erscheint eine Bestätigungsanzeige für die Adresse. Wählen Sie „Route berechnen“.

③„Straße / Ziel“

Fortsetzung auf der nächsten Seite →

④„Nr.“ oder „Querstraße“*2

Die Bestätigungsanzeige für die Adresse erscheint.

*1 Nur in Großbritannien und den Niederlanden verfügbar.

*2 Nur auswählbar, wenn bei der ausgewählten Straße vorhanden.

4 Wählen Sie „Route berechnen“.

Die Route wird berechnet und die Routenführung beginnt.

Festlegen des Ziels auf andere Weise

Zum Festlegen des Ziels und zum Suchen der Route stehen Ihnen auch die folgenden Möglichkeiten zur Verfügung.

Wählen Sie im Hauptmenü die Optionen in der folgenden Reihenfolge und dann „Route berechnen“ (sofern erforderlich) aus.

Nähere Erläuterungen finden Sie im mitgelieferten Handbuch im PDF-Format.

In der Nähe

Dient zum Suchen der Route anhand eines Sonderziels wie eines Restaurants, Hotels usw. im Umkreis der aktuellen Fahrzeugposition. Wählen Sie „In der Nähe“ und dann eine der folgenden Optionen.

„Quicklink 1 - 3“

Sucht nach Routen zum nächstgelegenen Sonderziel, das unter den Quicklinks in der betreffenden Kategorie gespeichert ist. Kategorien zu den Quicklinks können im Einstellmenü definiert werden.

„Suchen nach Name“

Geben Sie einen Namen für das Sonderziel ein.

„Suchen nach Kategorie“

Wählen Sie die gewünschte Sonderzielkategorie in der Liste aus.

Nach Hause

Dient zum Suchen der Route zu Ihrer Heimatanschrift, sofern diese registriert ist.

Navigieren

Wählen Sie „Navigieren“ und dann eine der folgenden Optionen.

„Sonderziel landesweit“

Sie können ein weites Suchgebiet mit begrenzten Suchkategorien festlegen. Diese Option ist zum Suchen markanter und bekannter Ziele, wie z. B. eines Flughafens, geeignet.

„Sonderziel in einem Ort“

Sie können ein eng begrenztes Suchgebiet mit allen Kategorien für die Zielsuche festlegen. Diese Option ist zum Suchen eines kleineren Ziels, wie z. B. einer Tankstelle oder eines Restaurants, geeignet.

„Adressbuch“

Dient zum Suchen der Route zu einem gespeicherten Zielpunkt.

„Letzte Ziele“

Dient zum Suchen der Route zu einem der Ziele, nach denen zuletzt gesucht wurde.

Anzeigen für die Routenführung

Sobald eine Route berechnet wurde, beginnt die visuelle und sprachliche Routenführung.

Informationen zum

Kartenwerkzeugmenü

①Einstellen der Lautstärke

②Anzeigen von detaillierten TMC-Informationen*1*2

③ Aufrufen des Optionsmenüs

④ Wechseln in den Modus zum Verschieben des Kartenausschnitts

*1 Wenn das TMC-Modell verwendet wird, erscheint diese Anzeige nur, wenn die gefundene Route verstopft ist.

*2 Die Services iTMC (GB) und v-trafic (Frankreich) sind gesondert erhältlich. Wenn Sie diese(n) Service(s) abonnieren möchten, besuchen Sie bitte unsere Website: http://www.navu.sony-europe.com

Kartenanzeige

Fahrt geradeaus

Annäherung an Kreuzung

A Aktuelle Uhrzeit/GPS-Status/Akkuzustand/TMC-Status

Nähere Erläuterungen finden Sie im mitgelieferten Handbuch im PDF-Format.

B Entfernung zum Ziel/Geschätzte Ankunftszeit
©Aktuelle Position
DEntfernung zur nächsten Abzweigung
E Aktueller Straßenname
FNächster Straβenname
GAnzeige für Norden
H Aktuelle Richtung/Geschwindigkeit
①Nächste Anweisung nach Kreuzung
Balkenanzeige für Entfernung zur nächsten Abzweigung
KAnweisung zur nächsten Abzweigung

Dynamische Routeninformationen

In dieser Anzeige sehen Sie die Entfernung bis zum Ziel, Informationen zu Sonderzielen usw. Um sie aufzurufen, wählen Sie von der Kartenanzeige aus „Optionen“ → „Dynamische Routeninfos“.

Routenanzeige

Sie können die gesamte Route bis zum Ziel anzeigen.

Um sie aufzurufen, wählen Sie von der Kartenanzeige aus „Optionen“ → „Route anzeigen“.

Modus zum Verschieben des Kartenausschnitts

Sie können von der Kartenanzeige in den Modus zum Verschieben des Kartenausschnitts wechseln, indem Sie berühren. Dies ist auch während der Routenführung möglich. Im Modus zum Verschieben des Kartenausschnitts wird das Fadenkreuz auf der Karte angezeigt und Sie können den Kartenausschnitt durch Ziehen verschieben.

Berühren Sie / ▲ um den Kartenmaßstab einzustellen.

Stellen Sie den Mittelpunkt des Fadenkreuzes auf den gewünschten Punkt und berühren Sie damit das Menü für den Modus zum Verschieben des Kartenausschnitts angezeigt wird. In diesem Menü können Sie den Punkt als Ziel usw. festlegen.

Berühren Sie zum zur Anzeige mit der aktuellen Fahrzeugposition zurückzuschalten.

Systemeinstellungen

Verschiedene System- und Speichereinstellungen sind konfigurierbar.

Wählen Sie im Hauptmenü „Mehr...“ → „Einstellungen“ → die gewünschte Kategorie → die gewünschte Option und nehmen Sie die einzelnen Einstellungen vor.

Arbeiten mit der mitgelieferten Software

Im Folgenden werden die Hauptfunktionen der Software auf der mitgelieferten Disc erläutert. Wenn Sie die Disc in den Computer einlegen, wird automatisch der Bildschirm angezeigt. Gehen Sie nach den Anweisungen am Bildschirm vor.

Inhalt

PC-Verbindungs-Software installieren

Sie können PC-Anschlussoftware (ActiveSync) installieren. Melden Sie sich zum Installieren der Software unbedingt als Administrator an.

Sprachenassistent

Sie können das Gerät mit zusätzlichen Sprachen für die Bildschirmanzeigen und die Sprachführung ausstatten. Nicht mehr benötigte Sprachen können gelöscht werden.

Handbuch lesen

Sie können das Handbuch im PDF-Format anzeigen. Es enthält weitere Informationen zur Bedienung des Geräts.

Support

Auf die Support-Website für Sony-Navigation kann problemlos zugegriffen werden. Auf dieser Site finden Sie technischen Support, wie z. B. Software-Updates, häufig gestellte Fragen usw.

Kartenassistent\*

Mithilfe der mitgelieferten Disc können Sie das Gerät oder den „Memory Stick“ (nicht mitgeliefert) mit zusätzlichen Kartendaten ausstatten.

Beim Hinzufügen von Daten müssen Sie unter Umständen nicht mehr benötigte Kartendaten löschen, um Speicherplatz freizugeben.

* Der Kartenassistent steht nur bei Modellen mit einer Disc zur Verfügung, die Kartendaten enthält.

Anschließen an einen Computer

Bevor Sie eine Verbindung zum Computer herstellen, installieren Sie auf dem Computer die PC-Verbindungs-Software (ActiveSync).

1 Schließen Sie das Gerät über das USB-Kabel an den Computer an.

Hinweise zur Datenübertragung

Während der Übertragung dürfen Sie folgende Schritte nicht ausführen:

– Lösen des USB-Kabels.
- Wechseln in den Bereitschaftsmodus oder Zurücksetzen des Geräts.
- Herunterfahren oder Neustarten des Computers oder Wechseln in den Bereitschaftsmodus am Computer.

Weitere Informationen

Informationen zum „Memory Stick“

Was ist ein „Memory Stick“?

Der „Memory Stick“ ist ein kompaktes IC-Speichermedium mit hoher Kapazität. Er dient dazu, digitale Daten zwischen „Memory Stick“-kompatiblen Produkten auszutauschen und gemeinsam zu nutzen. Darüber hinaus kann er als austauschbares externes Speichermedium für Daten verwendet werden.

Für dieses System geeignete „Memory Stick Duo“-Typen

Mit dem System können Sie folgende „Memory Stick Duo“-Typen verwenden.*

• Memory Stick Duo (nicht mit MagicGate kompatibel)
• MagicGate Memory Stick Duo
  • Memory Stick PRO Duo
  * Das System wurde mit einem „Memory Stick Duo“ mit einer Kapazität von maximal 4 GB erfolgreich getestet. Die Funktionsfähigkeit aller „Memory Stick Duo“-Datenträger kann allerdings nicht garantiert werden.

Hinweise

• Dieses System unterstützt nur das Einlesen von Daten auf einem „Memory Stick Duo“. Das Formatieren und Schreiben auf einen „Memory Stick Duo“ ist nicht möglich.
• Die schnelle Datenübertragung über die parallele Schnittstelle wird nicht unterstützt.
• Ein „Memory Stick“ in Standardgröße kann in diesem System nicht verwendet werden.
• Achten Sie bei einem „Memory Stick Duo“ darauf, ihn richtig herum einzusetzen. Andernfalls kann es am System zu Störungen kommen.
• Lassen Sie den „Memory Stick Duo“ nicht in Reichweite kleiner Kinder. Diese könnten ihn versehentlich verschlucken.
• Nehmen Sie den „Memory Stick Duo“ nicht aus dem System, solange Daten gelesen werden.

Fortsetzung auf der nächsten Seite →

• In folgenden Fällen können Daten beschädigt werden:
• Während eines Lesevorgangs wird der „Memory Stick Duo“ herausgenommen oder das System ausgeschaltet.
  – Sie verwenden den „Memory Stick Duo“ in einer Umgebung mit statischer Elektrizität oder elektrischen Störfeldern.
• Es empfiehlt sich, von wichtigen Daten eine Sicherungskopie anzulegen.
• Biegen Sie den „Memory Stick Duo“ nicht, lassen Sie ihn nicht fallen und setzen Sie ihn keinen heftigen Stößen aus.
• Zerlegen Sie den „Memory Stick Duo“ nicht und nehmen Sie keine Veränderungen daran vor.
• Schützen Sie den „Memory Stick Duo“ vor Feuchtigkeit.
• Lagern und verwenden Sie den „Memory Stick Duo“ nicht in einer Umgebung, in der er folgenden Bedingungen ausgesetzt ist:

– extrem hohen Temperaturen, wie sie zum Beispiel in einem in der Sonne geparkten Auto vorkommen
– direktem Sonnenlicht
– hoher Luftfeuchtigkeit oder korrodierenden Substanzen

• Berühren Sie den Anschluss des „Memory Stick Duo“ nicht mit bloßen Händen oder metallenen Gegenständen.
• Daten können nicht aufgezeichnet, bearbeitet oder gelöscht werden, wenn Sie den Schreibschutzschalter in die Position LOCK schieben.
• Wenn Sie den Schreibschutzschalter des „Memory Stick Duo“ verschieben wollen, verwenden Sie einen spitzen Gegenstand.
• Wenn Sie einen „Memory Stick Duo“ ohne Schreibschutzschalter verwenden, achten Sie darauf, nicht versehentlich Daten zu bearbeiten oder zu löschen.
• Drücken Sie beim Beschriften des Notizbereichs auf dem angebrachten Aufkleber nicht zu fest auf.
• Bewahren Sie den „Memory Stick Duo“ bei Transport oder Lagerung in der mitgelieferten Hülle auf.

Hinweis zum LCD-Display

Auf dem Monitor können unbewegliche blaue, rote oder grüne Punkte erscheinen. Solche so genannten „Lichtpunkte“ können bei allen LCD-Displays auftreten. Das LCD-Display wird in einer Hochpräzisionstechnologie hergestellt, so dass über 99,99 % der Segmente korrekt funktionieren. Ein kleiner Prozentsatz der Segmente (in der Regel 0,01 %) leuchtet unter Umständen jedoch nicht ordnungsgemäß. Diese Ausfälle beeinträchtigen die Bildqualität allerdings nicht.

Wartung

Reinigung

• Wenn die Oberfläche des Saugnapfs verschmutzt ist, so dass er nicht mehr sicher hält, reinigen Sie ihn mit einem weichen, feuchten, fusselfreien Tuch.
  Achten Sie darauf, dass der Saugnapf vollständig trocken ist, bevor Sie ihn wieder anbringen.
• Reinigen Sie das Display mit einem handelsüblichen Reinigungstuch.

Hinweis

Der Saugnapf kann an der Windschutzscheibe Spuren hinterlassen, die Sie mit Wasser abwaschen können.

Austauschen der Sicherung

Wenn Sie die Sicherung im Autobatterieadapter austauschen, achten Sie darauf, eine Ersatzsicherung mit dem gleichen Ampere-Wert wie die Originalsicherung zu verwenden. Dieser ist auf der Originalsicherung angegeben (2,5 A). Wenn die Sicherung durchbrennt, überprüfen Sie den Stromanschluss und tauschen die Sicherung aus. Brennt die neue Sicherung ebenfalls durch, kann eine interne Fehlfunktion vorliegen.

Wenden Sie sich in einem solchen Fall an Ihren Sony-Händler.

Achtung

Verwenden Sie unter keinen Umständen eine Sicherung mit einem höheren Ampere-Wert als dem der Sicherung, die ursprünglich mit dem Gerät geliefert wurde. Andernfalls kann es zu Schäden am Gerät kommen.

Hinweise zur Entsorgung des Geräts

Bauen Sie den eingebauten Lithium-Ionen-Akku aus, wenn Sie das Gerät entsorgen wollen, und geben Sie den Akku an einer entsprechenden Sammelstelle ab.

Wie Sie den Akku ausbauen können, ist unten erläutert.

Hinweis

Zerlegen Sie das Gerät nur, wenn Sie es entsorgen wollen.

1 Schalten Sie das Gerät mit der Taste RESET aus.

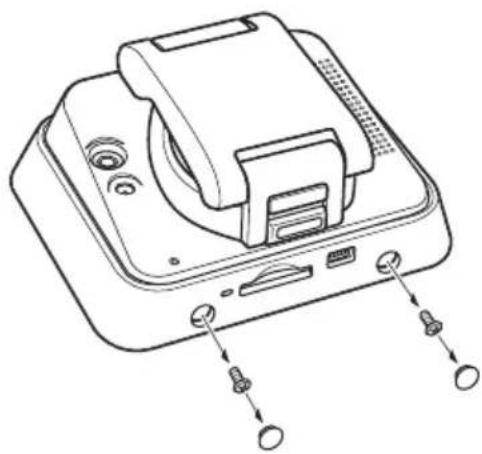

2 Entfernen Sie die 2 Gummistöpsel an der Unterseite des Geräts und entfernen Sie dann mit einem Schraubenzieher die 2 Schrauben.

3 Lösen Sie die Klammern mit einem spitzen Gegenstand, wie z. B. einem Flachschraubenzieher, und nehmen Sie die hintere Abdeckung ab.

4 Nehmen Sie den Akku heraus.

5 Wickeln Sie Klebeband um den Anschlusskontakt, um diesen elektrisch zu isolieren.

Hinweise zum Lithium-Ionen-Akku

• Bewahren Sie den Akku außerhalb der Reichweite von Kindern auf.
• Halten Sie den Akku nicht mit einer Metallpinzette. Dies könnte zu einem Kurzschluss führen.

Fortsetzung auf der nächsten Seite →

VORSICHT

Die Batterie kann bei falscher Handhabung explodieren!

Auf keinen Fall darf sie aufgeladen, auseinandergenommen oder ins Feuer geworfen werden.

Entsorgungshinweis: Bitte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und „Batterie leer“ signalisiert oder nach längerer Gebrauchsdauer der Batterien nicht mehr einwandfrei funktioniert. Um sicherzugehen, kleben Sie die Batteriepole z. B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.

Technische Daten

Hauptgerät

Betriebstemperatur: 5 – 45 °C

Betriebsspannung: 5 – 5,2 V Gleichstrom (über mitgelieferten 12/24-V-Autobatterieadapter (negative Erdung)/USB-Kabel/Netzteil*)

Verbindungsanschlüsse:

Buchse DC IN 5-5,2 V

USB-Buchse

TMC-Antennenbuchse (nur TMC-Modelle)

Speicherkarteneinschub:

Einschub für Memory Stick Duo

Empfangsfrequenzbereich: 87,5 – 108,0 MHz

Lautsprecher: 20 × 40 mm, oval

Stromaufnahme: ca. 0,5 A

Abmessungen: ca. 108 × 82 × 48 mm

(B × H × T, ohne vorstehende Teile und Bedienelemente)

Gewicht: ca. 275 g

Monitor

System: Transmissives LCD-Display

Anzeigesteuerung: a-Si-TFT-Aktivmatrixsystem

Abmessungen: 3,5 Zoll (4:3)

ca. 70 × 53, 88 mm (h × v, D)

Segment: 230.400 (960 × 240) Punkte

Ladedauer/Betriebsdauer des eingebauten Akkus

Ladedauer

Mit dem mitgelieferten Autobatterieadapter/

Netzteil*:

ca. 3,5 Stunden (bei eingeschaltetem Gerät) bzw. 2,5 Stunden (im Bereitschaftsmodus)

Mit dem mitgelieferten USB-Kabel:

ca. 4 Stunden (im Bereitschaftsmodus)

Betriebsdauer

Bis zu 3,5 Stunden, je nach

Gebrauchsbedingungen

Sonderzubehör

Autoeinbausatz: XA-49FM

Netzteil: XA-AC13

Autobatterieadapter: XA-DC3

* Sonderzubehör

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

• In bestimmten Leiterplatten werden keine halogenierten Flammschutzmittel verwendet.
• Verwendung von wiederaufladbaren Lithiumionen-Akkus.
• Einsatz von Wellpappe als Transportschutz.
• Die Druckfarbe basiert auf Pflanzenölen, frei von leicht flüchtigen organischen Substanzen.

Störungsbehebung

Anhand der folgenden Checkliste können Sie die meisten Probleme, die möglicherweise an Ihrem Gerät auftreten, selbst beheben.

Bevor Sie die folgende Checkliste durchgehen, überprüfen Sie bitte zunächst, ob Sie das Gerät richtig angeschlossen und bedient haben.

Das Gerät lässt sich nicht einschalten.

→ Laden Sie den eingebauten Akku.
→ Überprüfen Sie, ob der Autobatterieadapter fest in die Zigarettenanzünderbuchse eingesteckt ist.

Der eingebaute Akku lässt sich nicht laden.

→ Schalten Sie das Gerät mit der Taste I/∅ ein. Drücken Sie die Taste erneut, um das Gerät wieder auszuschalten.
→ Wenn der Autobatterieadapter verwendet wird, trennen Sie ihn von der Zigarettenanzünderbuchse und schließen Sie ihn dann wieder an.
→ Der eingebaute Lithium-Ionen-Akku kann bei Temperaturen von 5 – 45 °C geladen werden kann. Wenn die Temperatur im Geräteinneren aufgrund von direktem Sonnenlicht usw. steigt, lässt sich der Akku möglicherweise nicht laden. Dies ist keine Fehlfunktion.
→ Schalten Sie während des Ladens über USB den Computer ein.

Es wird kein GPS-Signal empfangen.

Lesen Sie zunächst die Erläuterungen zum GPS-System (Seite 4) und überprüfen Sie dann den GPS-Status, indem Sie im Hauptmenü „Mehr...“ → „GPS-Status“ wählen.

• Aufgrund von Hindernissen kann das System keine GPS-Signale empfangen.
  → Stellen Sie das Fahrzeug an einer Stelle ab, an der die Signale deutlich empfangen werden.
• Vor der GPS-Antenne befindet sich ein Hindernis.
  → Installieren Sie das Gerät an einer Stelle, an der das Signal nicht durch die Karosserie usw. blockiert wird.

Die auf der Karte angezeigte Position des Autos entspricht nicht der tatsächlichen Position.

Dies ist auf die Fehlerspanne beim GPS-Satellitensignal zurückzuführen. Dadurch kann es zu Abweichungen von einigen hundert Metern von der tatsächlichen Position kommen.

Die Sprachführung ist nicht zu hören.

Die Lautstärke ist zu niedrig.
→ Erhöhen Sie die Lautstärke (Seite 9).

Die Anzeige auf dem LCD-Display ist nicht normal.

Bei hohen Temperaturen verdunkelt sich möglicherweise das LCD-Display und die Anzeige ist nicht mehr deutlich erkennbar. Bei niedrigen Temperaturen können auf dem LCD-Display Nachbilder erscheinen. Hierbei handelt es sich nicht um Fehlfunktionen. Die Phänomene verschwinden, sobald wieder die normale Betriebstemperatur erreicht ist.

Der Saugnapf löst sich von der Befestigungsstelle.

Die Haftfähigkeit des Saugnapfs verringert sich, wenn seine Oberfläche oder die Befestigungsstelle verschmutzt ist.

→ Reinigen Sie die Oberfläche des Saugnapfs und die Befestigungsstelle mit einem weichen, feuchten, fusselfreien Tuch (Seite 12).

Der Demo-Modus beginnt automatisch, obwohl das Gerät nicht bedient wurde.

→ Zum Deaktivieren des automatischen Demo-Modus wählen Sie im Hauptmenü „Mehr...“ →
„Einstellungen“ → „Grundeinstellungen“ →
„Demo-Modus“. Stellen Sie sicher, dass „Demo-Modus“ deaktiviert ist.

Zurücksetzen des Geräts

Wenn die Navigationssoftware abstürzt, setzen Sie das Gerät zurück.

Drücken Sie die Taste RESET und schalten Sie das Gerät dann mit der Taste I/½ ein.

Hinweis

Nach dem Zurücksetzen und Einschalten des Geräts kann es etwas dauern, bis GPS-Signale empfangen werden.

Technische gegevens 14

Problemen oplossen 14

Driftstemperatur: 5 - 45 °C

Paneltyp: a-Si TFT aktivt matrissystem

Storlek: 3,5 tum (4:3) Ca 70 × 53, 88 mm (h × v, d)

Segment: 230 400 (960 × 240) bildpunkter
