BEDIENUNGSANLEITUNG Torino Sanremo

Diese Bedienungsanleitung ist für die Anwendung durch Fachpersonal bestimmt und enthält Informationen und Ratschläge für den Gebrauch und die optimale Erhaltung Ihrer Kaffeemaschine.

Vor Beginn jedes Eingriffes sollten Sie alle in dieser Bedienungsanleitung enthaltenen Anweisungen lesen und genauestens befolgen, damit die Kaffeemaschine so lange wie möglich optimal funktioniert. Die Bedienungsanleitung ist wesentlicher Bestandteil des Produkts und daher für die ganze Lebensdauer der Kaffeemaschine aufzubewahren.

Das Gerät darf nicht von Personen (einschließlich Kindern) mit körperlichen, geistigen oder sensorischen Behinderungen oder von Personen, die nicht mit dem Betrieb des Gerätes vertraut sind, gebraucht werden, es sei denn, dass sie von einer für sie und ihre Sicherheit verantwortlichen Person beaufsichtigt und in den Gebrauch des Gerätes eingewiesen wurden.

Die Bedienungsanleitung bezieht sich auf folgende Modelle:

Modell - TORINO SAP

Halbautomatisch mit kontinuierlicher Ausgabe über LED-Tastatur und Schalter zur kontinuierlichen manuellen Ausgabe. Erhältlich in der Ausführung mit 2 Gruppen.

Modell - TORINO SED

Elektronisches, durch Mikroprozessor gesteuertes Modell mit programmierbarer Dosierung durch entsprechende Schalttafel mit Led-Anzeige und Schalter für kontinuierliche manuelle Ausgabe. Erhältlich in der Ausführung mit 2 Aggregaten.

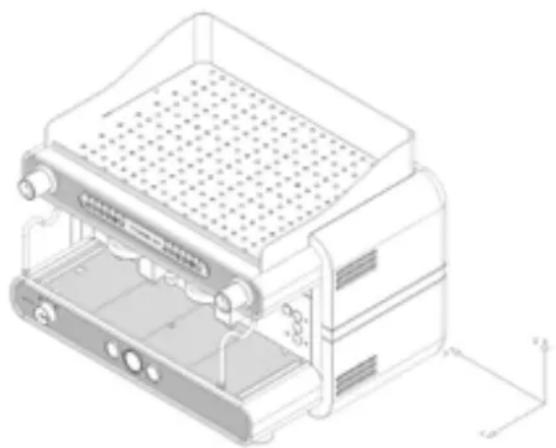

TECHNISCHE EIGENSCHAFTEN

	AGGREGATE	2
BREITE (X) mm 780
TIEFE (Y) mm 590
HÖHE (Z) mm 580
KAPAZITÄT Liter 12
NETTOGEWICHT Kg 62,7
BRUTTOGEWICHT Kg 65
VERSORGUNGSSPANNUNG V		120220-240 1N~380-415 3N~
LEISTUNGSAUFNAHME DES WIDERSTANDES (230V)	kW	2,95/4,9
LEISTUNGSAUFNAHME DES WIDERSTANDES TASSENWÄRMER	kW	0,2
LEISTUNGSAUFNAHME DER ELEKTROPUMPE	kW	0,2
LEISTUNGSAUFNAHME DER EXTERNEN ELEKTROPUMPE	kW	0,2
LEISTUNGSAUFNAHME DER ELEKTROVENTILE	kW	0,0225
LEISTUNGSAUFNAHME DES AUTOM. FÜLLSTANDREGLERS	kW	0,01
BETRIEBSDRUCK HEIZKESSEL	(0,8-1 Bar) MPa	0,08:0,1
WASSERDRUCK WASSERNETZ (MAX)	(6 Bar) MPa	0,6
DRUCK BEI KAFFEEAUSGABE	(8-9 Bar) MPa	0,8/0,9

Der Pegel des geschätzten Schalldrucks A des Gerätes liegt unter 70dB.

Für den korrekten Betrieb und eine gute Instandhaltung der Maschine wird empfohlen, dieses Handbuch aufmerksam zu befolgen und die dort genannten Normen zu beachten sowie auf die darin enthaltenen Schaltpläne Bezug zu nehmen.

LICHTEINHEIT:

RISIKOGRUPPE 1 nach EN 62471:2008 RISIKOGRUPPE 1 nach IEC 62471:2006

INSTALLATION

Vor der Installation der Maschine sicherstellen, dass die Spannung und Leistung des Versorgungsnetzes den Daten entspricht, die in der Tabelle der technischen Daten aufgeführt sind. Dann die Maschine aus der Verpackung nehmen und an ihrem Aufstellungsplatz stabil und standsicher positionieren. Dabei darauf achten, dass genügend Platz für die Benutzung der Maschine zur Verfügung steht. Es wird empfohlen, den Kessel einige Male zu entleeren bzw. zu füllen und einfaches Wasser und Kaffee zum Wegwerfen zu beziehen, damit die internen Leitungen besser gereinigt werden.

ELEKTRISCHER ANSCHLUSS

Das Versorgungskabel an die Stromleitung anschließen; vorab einen Schutzschalter mit angemessener Leistung zwischenschalten. Hierzu wie folgt vorgehen:

Zuerst das Massekabel, danach die Phasenkabel; falls sie getrennt werden müssen, in umgekehrter Reihenfolge vorgehen; zuerst die Phasenkabel und danach das Massekabel.

Die Kaffeemaschine muss gemäß den geltenden Elektrovorschriften an eine effiziente Erdanlage angeschlossen werden.

Für den direkten Anschluss an das Stromnetz muss eine Vorrichtung vorgesehen werden, die die Trennung vom Netz sicherstellt, mit einer Entfernung zwischen den Kontaktöffnungen, die in Übereinstimmung mit den Installationsregeln die vollständige Trennung bei Vorliegen der Bedingungen der Überspannungskategorie III erlaubt.

N.B.: SICHERSTELLEN, DASS DIE TYPENSCHILDDATEN MIT DEN DATEN DER STROMLEITUNG ÜBEREINSTIMMEN.

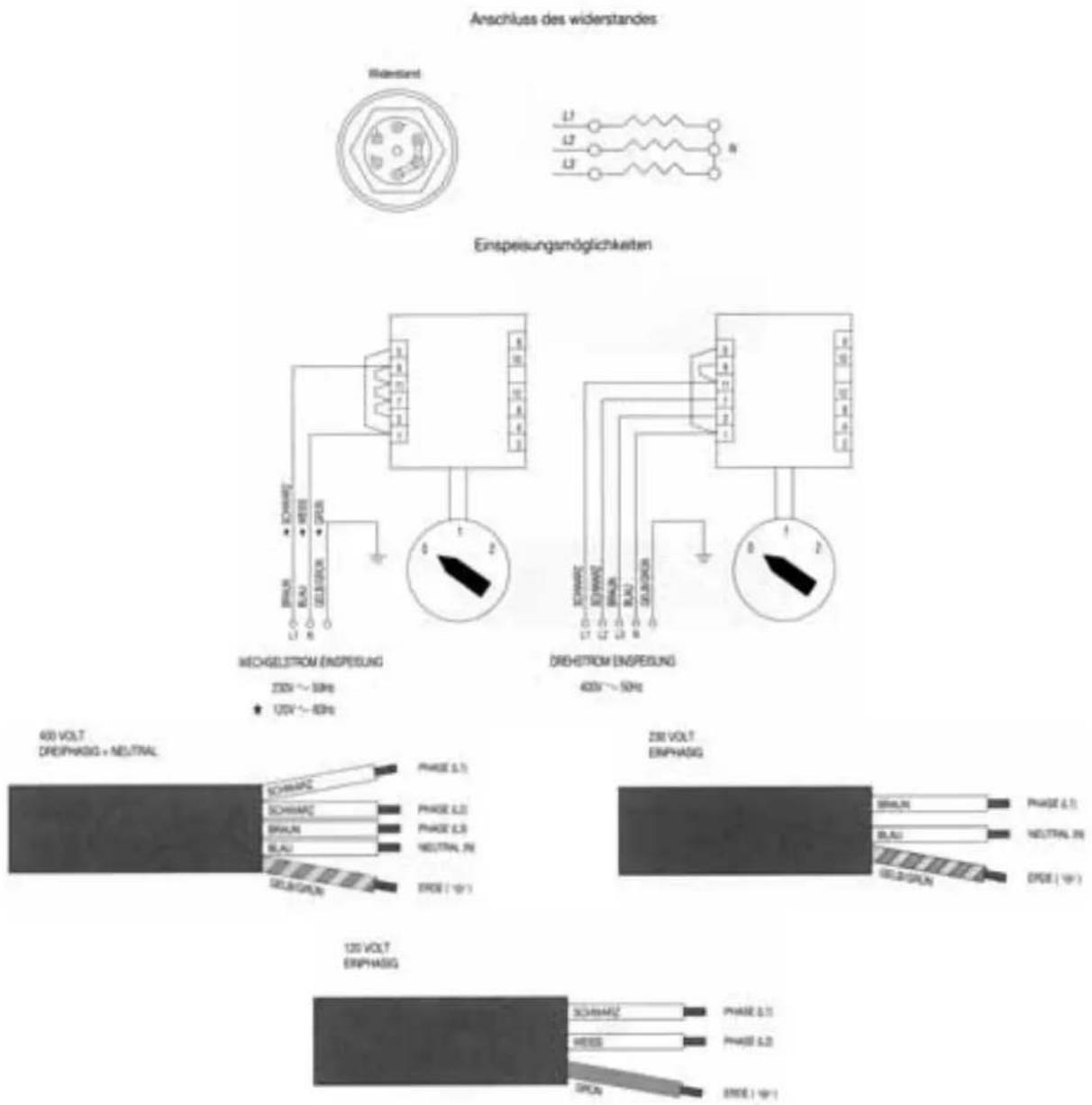

SCHEMA ZUR INSTALLATION VOM ANSCHLUSSKABE

Anschluss des widerstandes Widerant L1 L2 L3 Einspeisungsmöglichkeiten SCHMAG RJAL RJAL GELEKOR SPDR 0 1 2 MECHGELSTROM ENSPESUNG 250V～50Hz 120V～80Hz DREHETROM ENSPESUNG 400V～50Hz SCHMAG RJAL RJAL GELEKOR SPDR 0 1 2 600 VOLT DREPHASIG + NEUTRAL PHASE 5.1 PHASE 5.2 PHASE 5.3 NEUTRAL PE BLAU DELEKOR EXDE | 10/1 250 VOLT ENPHASIG BRAIN PHASE 5.1 BRAL NEUTRAL PE GOLD-GRAN EXDE | 10/1 120 VOLT ENPHASIG SCHMAG PHASE 5.1 HEESE PHASE 5.2 BRCA EXDE | 10/1

WASSERANSCHLUSS

Bei Installationsanschluss sind der Heizkessel und die Wärmetauscher leer, um zu vermeiden, dass eine eventuelle Vereisung Schäden am Gerät verursacht.

1) Die Maschinen dürfen lediglich mit kaltem Wasser gespeist werden.
2) Wenn der Wassernetzdruck über 0,6 Mpa (6 bar) liegt, wird die Installation eines Druckminderers unabdingbar, der im Ausgang bis auf max. 0,6 Mpa (6 bar) reguliert werden kann.
3) Den Abflussschlauch an die Schale anschließen, dabei zu enge Kurven vermeiden und eine ausreichende Neigung für den Wasserabfluss aufrechterhalten.
4) Den flexiblen 3/8" Schlauch an das Wassernetz und danach an den Wasserenthärter und an die Maschine anschließen.

Für den Anschluss an das Wasserversorgungsnetz müssen die eventuellen nationalen Verordnungen berücksichtigt werden.

MERKE: Der Wasserenthärter ist ein unabdingbarer Bestandteil für den korrekten Betrieb der Maschine, für ein optimales Ergebnis des Kaffees in der Tasse und für eine lange Lebensdauer der Bestandteile, da dieser das Wasser von Kalk und anderen Rückständen befreit, die sonst die Lebensdauer der Maschine beeinträchtigen würden.

Der Hersteller lehnt jede Verantwortung im Fall der Nichtbeachtung der oben genannten Vorschriften ab.

Vor dem Anschluss der Leitung an den Eingang der Pumpe den Hahn öffnen und etwa 2 Minuten lang Wasser durch den Wasserenthärter fließen lassen, um eventuelle, sich im Kreis abgelagerte Schmutzreste zu beseitigen.

REINIGUNGSFILTER

Der Reinigungssfilter (Art.10355150) wird normalerweise auf den Schlauch montiert, der den Entkalker mit dem Pumpenelement (Abb.A) verbindet, um zu vermeiden, dass die im Wasser vorhandenen Verunreinigungen nachgeschaltete Mechanismen beschädigen können, wie pumpende und volumetrische Elemente, Elektroventile usw. Der Scheibenfilter (Art.10355162), der im Wasser vorhandene Verunreinigungen blockiert, sollte, zur Orientierung, alle 3 Monate ausgewechselt werden. Es ist klar, dass der Zeitraum von 3 Monaten ein Anhaltspunkt ist und je nach Wasserverbrauch und den im Wassernetz vorhandenen Verunreinigungen angepasst werden muss. Zum Auswechseln des Scheibensiebs: das Reinigungssieb abschrauben (Art-Nr.10355150) und das Scheibensieb auswechseln. Vor dem Einbau des neuen Scheibensiebs sicherstellen, dass das Gehäuse (10355152 und 10355154) innen vollständig sauber ist. Fremdkörper müssen entfernt werden, um eine korrekte Filtrierung zu gewährleisten.

Part.1 = 10355150 10355162 10355156 10355154 10355152 Fig. A

Das Reinigungssieb muss in Flussrichtung eingebaut werden, die am Pfeil (Abb. A) auf dem Gehäuse zu erkennen ist.

BENUTZUNG Kontrolle vor der Inbetriebnahme

Vor der Inbetriebnahme der Maschine sicherstellen, dass:

- der Speisestecker eingesteckt ist.

- der Zulaufschlauch richtig an das Netz angeschlossen ist, keine Lecks auftreten und der Anschluss an das Wassernetz geöffnet ist.

- der Abfluss-Schlauch nach den vorstehenden Anweisungen positioniert ist.

Bei offenem Dampfhahn (B) den Hauptschalter (D) auf 1 stellen und abwarten, dass das Wasser im Kessel den von der elektronischen Steuerung vorgegebenen Höchststand erreicht. Erfolgt die Befüllung des Kessels nicht innerhalb des eingestellten Time-out (90 sec), stoppt die Pumpe und die Leds der Druckknopftafeln beginnen zu blinken. Nun muss der Hauptschalter (D) in die Position 0 und anschließend in die Position 1 gebracht werden, um die Befüllung des Kessels zu beenden.

Dann den Hauptschalter (D) auf 2 stellen. Auf diese Weise wird die Stromversorgung der elektrischen Widerstände aktiviert, die mit dem Aufheizen des Wassers beginnen.

Abwarten, dass Dampf aus dem Dampfrohr (B) austritt und dann den Hahn schließen und über das Manometer des Kessels kontrollieren, dass der Druck einen Wert von 0,8:1 bar erreicht und diesen hält. Andernfalls muss die Stellschraube im Pressostat mit einem Schraubendreher verstellt werden (+ erhöhen, - verringern siehe nachfolgende Abbildung).

Merke: Manuelle Befüllung

Sollte die Steuereinheit nicht funktionieren, kann die Maschine auf jeden Fall manuell mithilfe der manuellen Befüllung des Heizkessels (A) funktionieren.

Unter Zuhilfenahme der Füllstandanzeige (L), den Drehknopf für die manuelle Befüllung (A) gedrückt halten, bis das Wasser den Heizkessel füllt; dabei darauf achten, dass der maximale Füllstand des Anzeigers (L) nicht überschritten wird; dann loslassen. In diesem Fall den manuellen Schalter (R) für die Kaffeeausgabe benutzen.

HEISSWASSERAUSGABE

Für die Ausgabe von Heißwasser oder Dampf muss über den Wasserstandanzeiger (L) die Verfügbarkeit im Heizkessel kontrolliert werden.

Sicherstellen, dass das Heizkesselmanometer einen Druck von 0,5:1 bar anzeigt.

Für die Ausgabe von Heißwasser die Taste (M6) drücken, erneut drücken um die Ausgabe zu beenden.

Es wird daran erinnert, höchste Vorsicht walten zu lassen, um Verbrennungen zu vermeiden.

DAMPFAUSGABE

Mit Ausnahme der Maschine mit nur einem Aggregat, die nur über einen einzigen verfügt, sind bei allen anderen Modellen 2 Dampfdüsen an den Seiten der Betriebsfläche vorhanden. Diese Dampfdüsen können dank ihrer Kugelgelenke zurückgeklappt und in verschiedene Richtungen gedreht werden. Für die Dampfausgabe ist es ausreichend, die Drehknöpfe (B) nach links zu drehen. Es wird daran erinnert, höchste Vorsicht walten zu lassen, um Verbrennungen zu vermeiden.

KAFFEEAUSGABE MOD. TORINO SAP

Den Siebhalter (E) durch Drehen nach links in seine Aufnahme (F) setzen. Die Taste (I) drücken, warten bis die gewünschte Kaffeemenge ausgegeben wurde, und die Taste dann wieder in ihre Ausgangsstellung bringen.

KAFFEEAUSGABE MOD. TORINO SED

Den Filterträger (E) in seine Aufnahmestelle (F) durch Drehen nach links einfügen. Auf dem Tastenfeld (M) die entsprechende Bezeichnung für die gewünschte Ausgabe wählen:

M1 = Ausgabe kleiner/normaler Kaffee

M2= Ausgabe normaler/langer Kaffee

M3= Ausgabe 2 kleine/normale Kaffees

M4= Ausgabe 2 normale/lange Kaffees

M5 = elektronische Programmiertaste oder kontinuierliche manuelle Ausgabe

Es obliegt dem Bediener, vor Gebrauch durch Ablesen des Anzeigers (L) sicherzustellen, dass sich der Wasserfüllstand im Heizkessel immer über dem Mindestfüllstand befindet.

PROGRAMMIERUNG DER DOSEN

a) Der Zugriff auf diese Phase erfolgt, indem die Taste M5 der ersten Druckknopftafel links für mehr als 5 Sekunden gedrückt gehalten wird. Die Leds der Tasten M5 beginnen anhaltend zu blinken. Das Symbol auswählen, das der gewünschten Dosierung entspricht und für die Abgabe drücken. Die Taste M5 und die Taste der vorgewählten Dosierung bleiben gleichzeitig eingeschaltet. Nach Erreichen der gewünschten Dosierung erneut die vorgewählte Dosiertaste so drücken, dass es dem Steuergerät ermöglicht wird, die Daten zu speichern. Diesen Arbeitsgang für alle 4 Dosierungen der Druckknopftafel wiederholen. Auch für die Taste für die Entnahme von heißem Wasser (M6) kann durch Wiederholung des oben beschriebenen Arbeitsgangs eine Dosierung eingestellt werden. Am Ende des Arbeitsgangs wird die gespeicherte Dosierung automatisch auch von den restlichen Gruppen benutzt. Die übrigen Gruppen können jedoch unabhängig programmiert werden durch Wiederholung der zuvor ausgeführten Arbeitsgänge nachdem nur die erste Gruppe links programmiert wurde.
b) Im Steuergerät gibt es 2 Sicherheitssysteme, die das elektronische System und verschiedene Komponenten der Maschine schützen. Sollte bei Drücken einer Taste für die Kaffeedosierung das entsprechende Led blinken, so zeigt dies eine Störung des elektronischen Systems oder das Fehlen der Wasserversorgung an. Aus Sicherheitsgründen ist vorgesehen, dass die Abgabe des Wassers nach 4 Minuten und nicht später als nach Abgabe von 4 Litern Wasser stoppt.
c) Die Elektronik TORINO SED hat auch die Möglichkeit, einen Vorbrüheffekt zu erzielen, indem der Kaffee für 0,6 Sekunden befeuchtet und anschließend die Brühung für 1,2 Sekunden blockiert wird. Diese Zusatzfunktion kann nur für die Einzeldosen angewendet werden.

REINIGUNG

Filter Ausgabegruppe: Nach der Abgabe des letzten Kaffees sind Filter und Filterträger mit Wasser zu reinigen. Zeigen sie Beschädigungen oder sind sie verstopft, müssen sie ausgetauscht werden.

Abflusswanne und Gitterrost: Das Gitterrost und die Abflusswanne sind häufig aus ihrem Sitz zu nehmen, um von Kaffeerückständen gereinigt zu werden.

Wasserreinigungsanlage: Der Enthärter muss regelmäßig nach den vom Hersteller festgelegten und der Packungsbeilage zu entnehmenden Modalitäten regeneriert werden.

Außengehäuse: Das Außengehäuse und die Bauteile aus Stahl sind zur Vermeidung von Kratzern mit einem Schwamm und einem weichen Tuch zu reinigen. Es sollten keine Reinigungsmittel mit Scheuerpulver, Lösungsmittel oder Stahlwolle benutzt werden.

HINWEISE: Es wird empfohlen, während der Maschinenbenutzung die verschiedenen Instrumente unter Kontrolle zu halten und die normalen, vorhergehend beschriebenen Bedingungen zu überprüfen.

Nach einem Nichtgebrauch der Kaffeemaschine von einigen Tagen sowie während des normalen Gebrauchs sollte der Kessel alle 2/3 Monate entleert bzw. gefüllt und einfaches Wasser und Kaffee, welcher weggeworfen wird, bezogen werden, damit die internen Leitungen besser gereinigt werden.

AUSFALL DER MASCHINE

Der Benutzer hat sich davon zu überzeugen, dass der Ausfall der Maschine nicht auf folgende Gründe zurückzuführen ist:

- Fehlende Stromversorgung

- Wassermangel aus dem Speisenetz oder im Kessel.

Für andere Ursachen wenden Sie sich bitte an ein qualifiziertes SAN REMO-Kundendienstzentrum.

VOR DER DURCHFÜHRUNG VON ARBEITEN AN DER MASCHINE ODER VOR DER ENTFERNUNG VON GEHÄUSETEILEN IST STETS DIE STROMZUFUHR ZU UNTERBRECHEN.

GARANTIE

Jede gekaufte Maschine (bewahren Sie den Kassenzettel, die Rechnung und den Lieferschein auf) hat die gesetzliche Garantie: Diese sieht den kostenlosen Austausch von Teilen mit Produktionsfehlern vor. Ein Produktionsfehler muss vom Kundendienst oder vom Hersteller festgestellt und bestätigt werden. Voraussetzung der Garantieleistung ist, dass die Maschine nicht fehlerhaft benutzt oder anderweitig beschädigt wurde, dass an ihr keine Manipulationen durch nicht autorisierte Personen vorgenommen wurde oder dass nicht autorisierte Komponenten oder falsche Techniken angewandt wurden.

Das eventuell beschädigte Teil muss dem Hersteller zur Begutachtung übergeben werden.

HINWEIS = Füllpumpe nie trocken (= ohne Wasser) betätigen, um Beschädigungen wegen Überhitzung auszuschließen. Die Pumpe kann nicht unter Garantiebedingungen ersetzt werden.

Bei einem solchen unfachgemäßen Gebrauch wird die Pumpe nicht unter Garantiebedingungen ersetzt.

HINWEISE

Die Maschine darf nicht durch Wasserstrahl gereinigt werden

Die Maschine nicht in Wasser tauchen

Die Maschine darf nicht in der Nähe von Wärmequellen aufgestellt werden.

Die Maschine ist nicht für Außeninstallationen geeignet

Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Das Gerät darf nur dort aufgestellt werden, wo Gebrauch und Instandhaltung auf qualifiziertes Personal begrenzt sind.

Der Zugang zum Servicebereich ist auf die Personen begrenzt, die das Gerät kennen und praktische Erfahrung damit haben, vor allem, was Sicherheit und Hygiene betrifft.

Die Maschine muss aus Gründen des sicheren Gebrauchs horizontal aufgestellt werden.

Bei Beschädigungen am Stromkabel wenden Sie sich bitte an eine SANREMO Kundendienststelle, da für den Ersatz ein spezielles Werkzeug erforderlich ist.

Die Maschine muss in Umgebungen mit Temperaturen zwischen 5°C und 35°C verwendet werden.

BEI DEFEKTEN ODER BETRIEBSSTÖRUNGEN WENDEN SIE SICH BITTE AUSSCHLIESSLICH AN DAS FACHPERSONAL DES KUNDENDIENSTES.

Die in dieser Bedienungsanleitung aufgeführten Daten und Merkmale sind nicht bindend für die Herstellerfirma, die sich das Recht vorbehält, jederzeit Änderungen an den eigenen Modellen vorzunehmen.

Des Weiteren haftet die Herstellerfirma nicht für Schäden an Personen und Gegenständen, die auf eine Nichtbeachtung der in dieser Bedienungsanleitung aufgeführten Vorschriften zurückzuführen sind.

INFORMATION FÜR DIE BENUTZER

Gemäß Art. 13 des ital. Gesetzesvertretenden Dekrets vom 25. Juli 2005, Nr. 151 zur Durchführung der EG-Richtlinien 2002/95, 2002/96 und 2003/108 hinsichtlich der Reduzierung vom Gebrauch von gefährlichen Substanzen in Elektro- und Elektronikgeräten, sowie der Entsorgung von Elektro- und Elektronikaltgeräten.“

Das Symbol der durchgestrichenen Abfalltonne auf dem Gerät oder der Verpackung bedeutet, dass das Gerät am Ende seiner Nutzzeit getrennt vom normalen Hausmüll entsorgt werden muss.

Die getrennte Müllsammlung dieses Altgerätes wird vom Hersteller organisiert und verwaltet.

Der Benutzer, der dieses Gerät entsorgen möchte, muss sich also an den Hersteller wenden und das vom Hersteller angewandten System zur Gewährleistung der getrennten Sammlung des Altgeräts befolgen.

Die angemessene getrennte Sammlung zur Gewährleistung des fachgerechten Recycling und der umweltfreundlichen Entsorgung des Altgerätes trägt dazu bei, dass etwaige negative Einflüsse auf Umwelt und Gesundheit vermieden und Einzelteile und Materialien des Gerätes wieder verwertet werden können.

Bei vorschriftswidriger Entsorgung des Produkts seitens des Benutzers werden die von der geltenden Gesetzgebung vorgesehenen Verwaltungsstrafen auferlegt.

MOD. TORINO SAP - SED

R TORINO D Q S T U Wenden Sie sich bei Beschädigung der Kabel an ein Kundendienstzentrum, da zum Auswechseln spezielles Werkzeug erforderlich ist V U ENTHÄRTER / WASSERNETZ

LEGENDE

D - HAUPTSCHALTER

0 - AUSGESCHALTET

1 – EINSCHALTUNG PUMPE UND AUTOMATIKVORRICHTUNGEN

2 – EINSCHALTUNG PUMPE, AUTOMATIKVORRICHTUNGEN UND ELEKTRISCHE HEIZUNG

Q – EIN/AUS-SCHALTER FÜR TASSENWÄRMER

LEUCHTET = EINGESCHALTET

LEUCHTET NICHT = AUSGESCHALTET

R - HEIZELEMENT TASSENWÄRMER

S - 3-WEGE-BLOCK BUCHSE

T - 3-WEGE-BLOCK STECKER

U - ZUGROHR WASSERBEFÜLLUNG

V - EXTERNE PUMPE

Die externe Pumpe auf den Aufstellfüßen stabil anschließen.

Die Pumpe darf nicht in der Nähe von Wärmequellen oder Wasser aufgestellt werden.

Hinweis zum korrekten Gebrauch der Kapselpumpen

1) KORREKTE AUSRICHTUNG ZWISCHEN PUMPE UND MOTOR

Gelegentlich kann ein geräuschvoller Betrieb des Aggregats durch eine nicht perfekte Ausrichtung verursacht werden. Wenn nämlich die Kupplung zwischen den beiden Bauteilen starr ist, liegen der Rotor der Pumpe und der des Motors nicht immer auf einer Achsenlinie. Der Schaden, der am häufigsten auftritt, wenn dieser Zustand andauert, ist die Blockierung der Pumpe. Diesem Problem kann wirksam vorgebeugt werden, indem zwischen der Pumpe mit Schellenkupplung und dem Motor eine elastische Kupplung montiert wird. Zu diesem Zweck ist als Accessoire das Kit 48YZ, unser Code 3000240, erhältlich.

Die Fertigungstoleranzen und die für die Flügelzellenpumpen verwendeten Materialien erfordern eine möglichst saubere Wasserqualität, die frei von Schwebeteilchen zu sein hat. Wenn Sand, Verkrustungen der Anschlussrohre oder Harze des Enthärters in die Pumpe gelangen, verkratzen sie oft die Teile in Graphit und verursachen Druck- und Leistungsprobleme.

Wenn kein sauberes Wasser innerhalb eines geschlossenen und somit nicht „kontaminierbaren“ Kreises gewährleistet werden kann, empfehlen wir, einen Filter mit 5 oder 10 Mikron (im Allgemeinen mit von lebensmittelgeeignetem PP umgebenem Filtereinsatz aus Draht) zwischen Enthärter und Pumpe zu montieren.

Es ist wichtig, dass der Filter sauber gehalten wird. Die Verstopfung des vor der Pumpe befindlichen Filters verursacht einen Hohlsog und bewirkt in kurzer Zeit die Zerstörung der Pumpe (siehe Punkt 4). Für den Fall, dass ein Versorgungsbehälter verwendet wird, empfehlen wir, das Ansaugstück mehrere Zentimeter über dem Boden zu positionieren, um zu vermeiden, dass etwaige Sedimente angesaugt werden.

3) TROCKENLAUF

Die Flügelzellenpumpen können nur für kurze Zeit (wenige Sekunden) trocken laufen. Bei einem längeren Betrieb ohne Wasser erreicht die Dichtung, da sie nicht genügend gekühlt wird, sehr hohe Temperaturen, bis sie zerstört wird. Die wahrscheinlichste Folge ist eine erkennbare beträchtliche Leckage aus den 4 Dränagelöchern neben der Schelle. Sollte die Möglichkeit bestehen, dass die Netzwasserversorgung unterbrochen wird, wird empfohlen, vor der Pumpe einen Mindestdruckregler zu montieren. Für den Fall, dass ein Versorgungsbehälter verwendet wird, wird empfohlen, diesen mit einer geeigneten Kontrollvorrichtung des Wasserstands auszurüsten.

4) HOHLSOGBILDUNG

Diese Situation entsteht, wenn der Wasserfluss für die Eigenschaften der Pumpe nicht ausreichend ist: Filter verstopft, Durchmesser der Leitungen nicht ausreichend oder mehrere Abnehmer an der gleichen Leitung stellen die häufigsten Ursachen dar. Um eine Hohlsogbildung zu vermeiden, muss das Öffnen des Sicherheits-Magnetventils, wenn vorgesehen (für gewöhnlich vor der Pumpe und den Filtern positioniert), vor dem Einschalten der Pumpe erfolgen. Aus dem gleichen Grund muss dass Schließen des Magnetventils, wenn die Pumpe zu arbeiten aufhört, mit einer Verzögerung erfolgen.

Das deutlichste Zeichen für fortwährende Hohlsogbildung ist ein zunehmend geräuschvollerer Betrieb der Pumpe. Wenn dieser Zustand anhält, sind die Folgen ähnlich denjenigen des Trockenbetriebs.

5) RÜCKLAUF VON WARMEM WASSER

Es kann gelegentlich vorkommen, dass das im Wasserkreis vorgesehene Rückschlagventil zwischen Pumpe und Heizkessel defekt ist. In diesem Fall kann die Pumpe mit heißem Wasser in Berührung kommen (90°/100°C) und aufgrund der unterschiedlichen Dilatation der verwendeten Materialien zerstört werden. Die häufigste Folge ist eine Blockierung der Pumpe.

6) NICHT GEEIGNETE ANSCHLÜSSE

Für die Pumpen können 3/8" NPT-Anschlüsse (konisch) oder GAS-Anschlüsse (zylindrisch) verwendet werden. Gelegentlich werden Verbindungsstücke und Nippel mit anderen Gewinden als den empfohlenen verwendet, die der Dichtmasse oder dem Teflon eine Dichtung von nur wenigen Gewindeumdrehungen gewährleisten. Wenn der Anschluss belastet wird besteht die Gefahr, dass ein Span erzeugt wird, wenn zu viel Dichtmasse verwendet wird kann es passieren, dass davon etwas in die Pumpe eindringt. In beiden Fällen kann die Pumpe beschädigt werden.

7) DRUCKSTÖSSE

Um Druckstöße zu vermeiden, muss das Öffnen des (wenn vorgesehen) nach der Pumpe montierten Magnetventils vor dem Einschalten der Pumpe erfolgen. Aus dem gleichen Grund muss dass Schließen des Magnetventils, wenn die Pumpe zu arbeiten aufhört, mit einer Verzögerung erfolgen. Ein Druckstoß kann die Halterungen aus Graphit zerstören und die mechanische Dichtung beschädigen. Die Pumpe blockiert sich und Flüssigkeit tritt aus.

8) HANDLING

Ein versehentliches Hinunterfallen der Pumpe kann zu Verbeulungen und Deformationen führen, die die empfindlichen Innentoleranzen beeinträchtigen können. Aus dem selben Grund ist es erforderlich besonders aufzupassen, wenn die Pumpe zum Montieren oder Demontieren der Anschlüsse festgeklemmt wird.

9) KALKVERKRUSTUNGEN

Bei besonders kalkhaltigem Wasser, das nicht mit lonenaustauscherharz oder einem anderen wirksamen System vorbehandelt wird, können sich im Inneren der Pumpe Verkrustungen bilden. Die Verwendung des Bypasses als Flussregulierer beschleunigt dieses Phänomen. Je größer der Wasserumlauf ist, umso schneller erfolgt dieser Prozess.

Die Verkrustungen können eine zunehmende Verhärtung der Pumpe und in manchen Fällen deren Blockierung oder eine Druckreduzierung aufgrund einer nicht korrekten Modulation des Bypasses verursachen.

Um diesem Problem vorzubeugen wird empfohlen, Pumpen zu verwenden, deren Förderleistung für den Wasserkreis der Maschine geeignet ist. In manchen Fällen kann es von Nutzen sein, regelmäßig eine Behandlung zur Entfernung der Verkrustungen mit geeigneten Säuren durchzuführen.

MOD. TORINO SAP - SED

MOD. TORINO 2 GR SED

M6 M5 M4 M3 M2 M1 B C M1 M2 M3 M4 M5 M6 B F E L D A S R R T P O N

LEGENDE

A – Manueller Betrieb Wasserzulauf
B – Drehregler Dampfhahn
C - Wasserausgabe
D - Hauptschalter

0 - Ausgeschaltet
1 – Einschaltung Pumpe und Automatikvorrichtungen
2 – Einschaltung Pumpe, Automatikvorrichtungen und elektrische Heizung

E - Siebhalter

F – Einbaugruppe Siebhalter
L – Niveauanzeige Heizkessel

M1 – Ausgabe kleine Kaffeedosis
M2 – Ausgabe große Kaffeedosis
M3 – Ausgabe zwei kleine Kaffeedosen
M4 – Ausgabe zwei große Kaffeedosen
M5 – Kontinuierliche Ausgabe und Programmiertaste
M6 - Heißwasserausgabe

N – Manometer Pumpendruck
0 – Thermometer Heizkesseltemperatur
P – Manometer Heizkesseldruck
R – Schalter für manuelle kontinuierliche Ausgabe
S – Schalter für Spotlichter (Extra)
T – Schalter für Tassenwärmer (Extra)

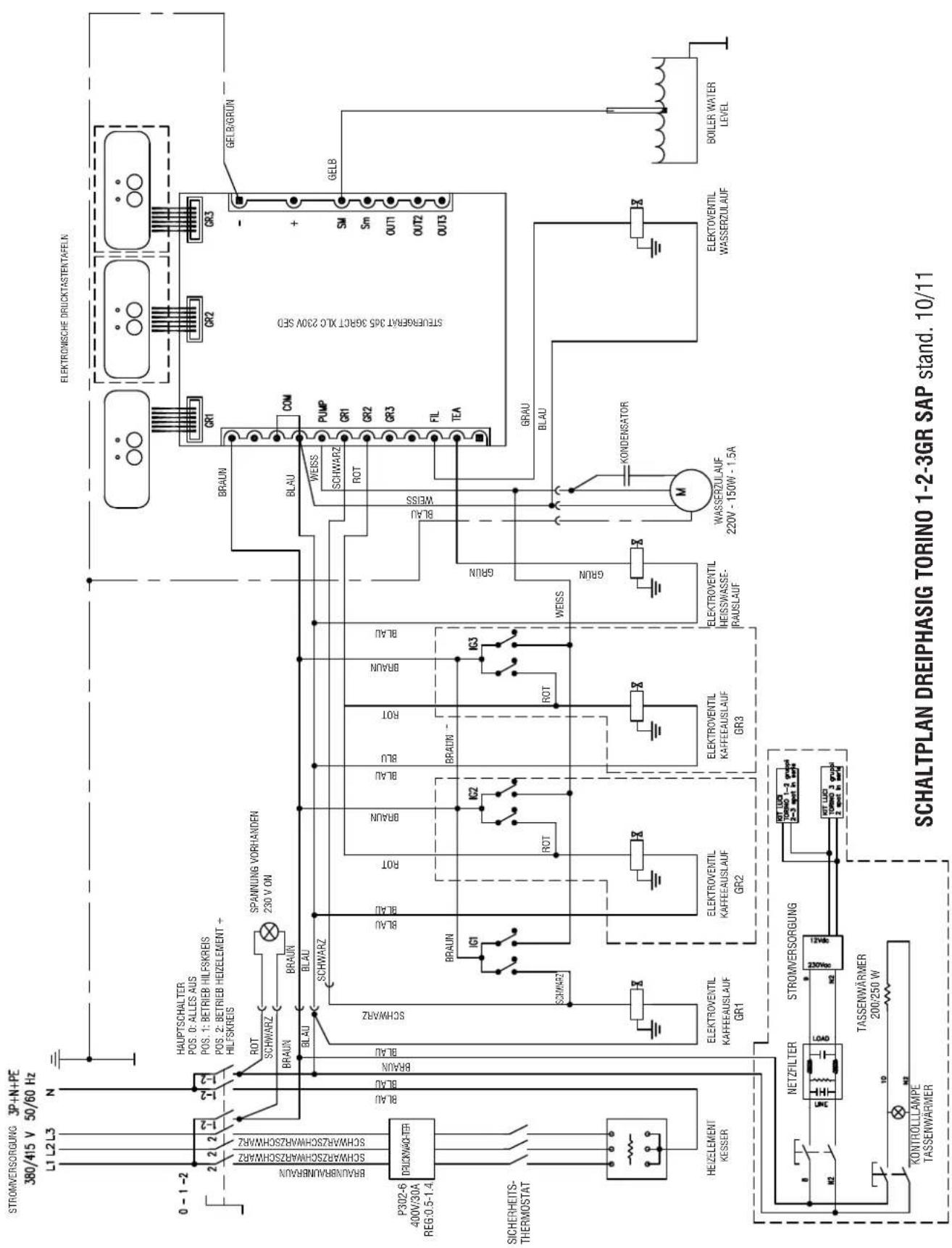

STROMVERSORGUNG 3P+N+PE 380/415 V 50/60 Hz L1 L2 L3 N 0 - 1 - 2 2 2 1-2 Hauptschalter POS. 0: ALLES AUS POS. 1: BETRIEB HILFSKREIS POS. 2: BETRIEB HEIZELEMENT + HILFSKREIS BRAUN SPANNUNG VORHANDEN 230 V ON ROT SCHWARZ BRAUN BLAU BLAU SCHWARZ BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU

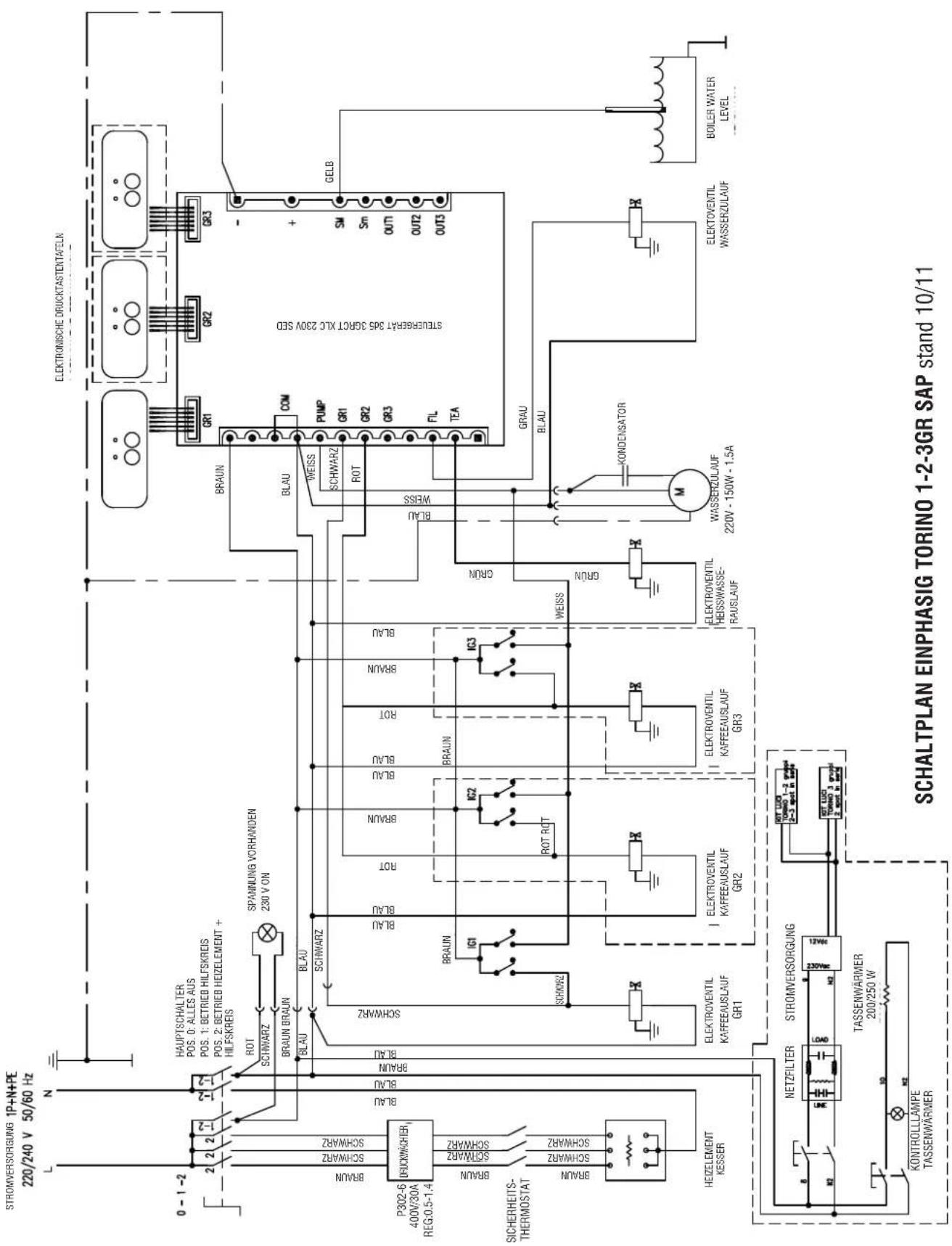

STROMVERSORGUNG 1P+N+PE 220/240 V 50/60 Hz L N 0 - 1 - 2 2 2 2 1-2 HAUPTSCHALTER POS. 0: ALLES AUS POS. 1: BETRIEB HILFSKREIS POS. 2: BETRIEB HEIZELEMENT + HILFSKREIS SPANNUNG VORHANDEN 230 V ON BRAUN BRAUN BLAU BLAU SCHWARZ BRAUN BRAUN P302-6 400V/30A REG.0.5-1.4 SICHERHEITS- THERMOSTAT BRAUN SCHWARZ SCHWARZ BRAUN BRUCKWIKHER ELEKTROVENTIL KAFFEEAUSLAUF GR1 ELEKTROVENTIL KAFFEEAUSLAUF GR2 ELEKTROVENTIL KAFFEEAUSLAUF GR3 ELEKTROVENTIL HEISSWASSE- RAUSLAUF GRAU BLAU KONDENSATOR M WASSERZULAUF 220V - 150W - 1.5A ELEKTOVENTIL WASSERZULAUF BOILER WATER LEVEL KONTROLLAMPE TASSENWÄRMIER NETZFILTER STROMVERSORGUNG TASSENWÄRMIER 200/250 W SCHWARZ BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU BLAU

LEGENDE WASSERLAUFPLAN

TORINO 1-2-3GR SED - SAP

1 Wassernetzversorgung
2 Enthärter
3 Hahn Wassereintritt
4 Hahn Wasseraustritt
5 Pumpe und Elektromotor
6 Manometer (Pumpendruck)
7 Rückschlagventil
8 Füllblock mit Sieb
9 Magnetventil zum automatischen Befüllen
10 Expansionsventil
11 Volumenzähler
12 Füllhahn
13 Ablaufhahn Heizkessel
14 Heizkessel
15 Wärmetauscher

16 Heizelement Heizkessel
17 Sicherheitsventil
18 Antivakuumventil
19 Manometer (Heizkesseldruck)
20 Hahn Dampfentnahme
21 Magnetventil Heißwasserentnahme
22 Schacht für Thermometer
23 Niveausensor 1-2Gr
24 Temperaturfühler 3-4Gr
26 Pressostat
27 Schauglas
34 Ausgabegruppe
35 Magnetventil Ausgabegruppe
36 Siebhalter
38 Sieb

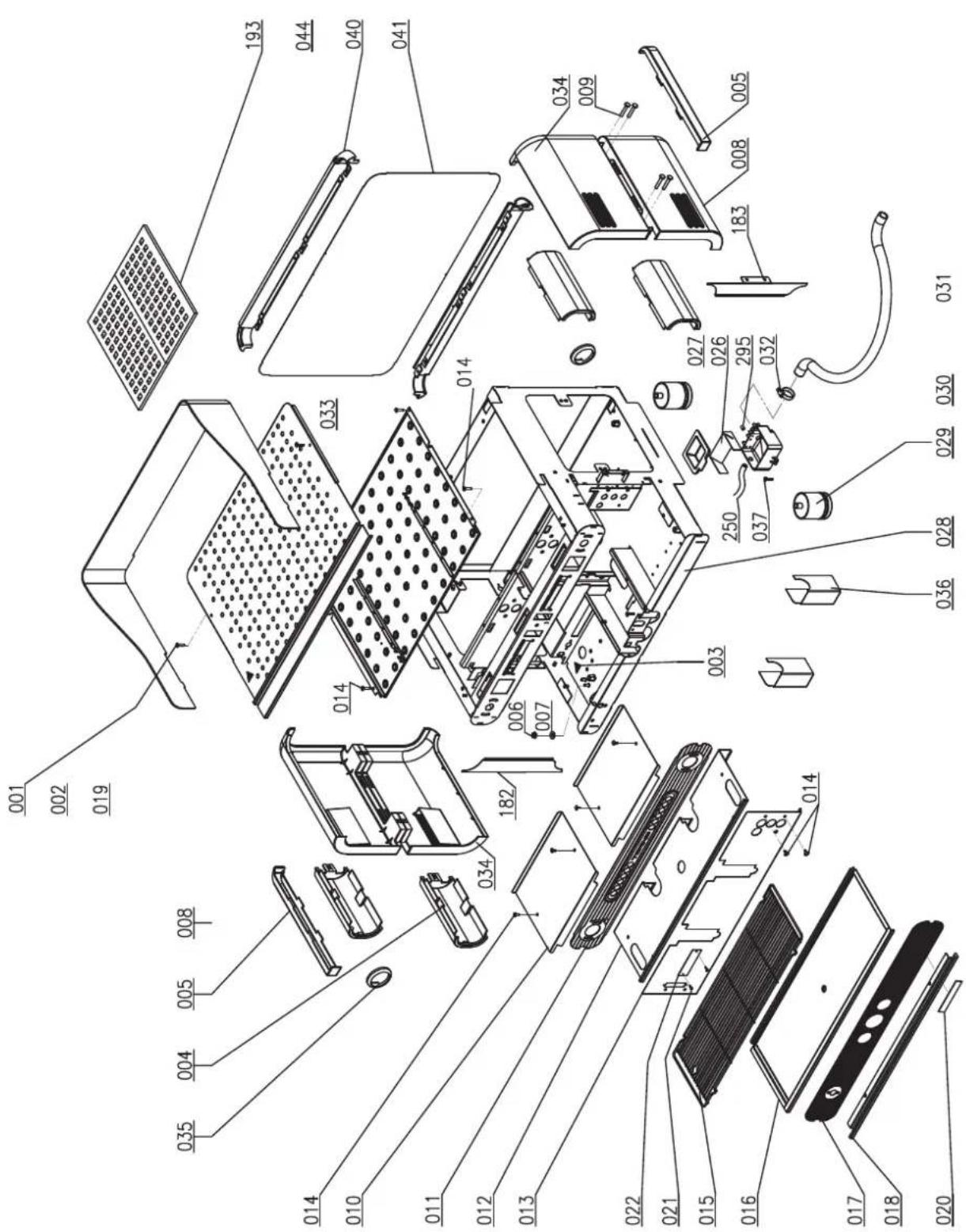

LEGENDE EXPLOSIVZEICHNUNG TORINO SED – SAP 2GR

POS. ART-NR. BESCHREIBUNG
1 10805022 LINSENKOPFSCHRAUBE - M4X20 A2 POLIERS
2 10955013	DREIECKIGER AUFKLEBER SYMBOL HEISSE OBERFLÄCHE
3 10955025A AUFKLEBER SYMBOL ERDUNG
4 10015910 C-FÖRMIGES SEITENTEIL TO VERCHROMT
5 10015930 SEITENBLENDE VERCHROMT SEITENTEILE TORINO
6 10809012	MUTTER 6MA GEFLANSCHT GERÄNDELT VERZINKT
7 10803536 GEZAHNTE UNTERLEGSCHEIBE D6,2 VERZINKT
8a 10016000	SEITENTEIL RECHTS OBEN/LINKS UNTEN TO FARBE WEISS
8b 10016020	SEITENTEIL RECHTS OBEN/LINKS UNTEN TO FARBE SCHWARZ
8c 10016040	SEITENTEIL RECHTS OBEN/LINKS UNTEN TO FARBE ROT
8d 10016200A	SEITENTEIL RECHTS OBEN/LINKS UNTEN TO FARBE ORANGE
9 10805036 LINSENKOPFSCHRAUBE + M4X35 A2 POLIERS
10 10015828 SCHUTZKONSOLE STEUERGERÄT TO2
11a 10015896 FRONTOBEN TO2 SED SERIGRAPHIERT
11b 10016804 FRONTOBEN TO2 SAP SERIGRAPHIERT
12 10015824A SCHUTZ GRUPPEN TORINO 2GR
12a 10015825B SCHUTZ GRUPPEN TORINO 2GR MIT SPOT
13 10015818A SCHUTZ FRONT TORINO 2GR
14 10805027A LINSENKOPFSCHRAUBE M4X10 A2
15 10015826A ABLAUFROST TORINO 2GR FILINOX
16 10015822 AUFLAUFTELLER TORINO 2GR
17 10015862 FRONT UNTEN TO2 SERIGRAPHIERT
18 10015810 EINFASSUNG UNTEN TO 2GR
19 10015814 ROST OBEN TO 2GR
20 10955020 AUFKLEBER SANREMO 101x16,5
21 10805950 NIET D3x6
22a 10952051B ALUMINIUMSCHILD SAN REMO 230V
22b 10952052B ALUMINIUMSCHILD SAN REMO 400V
22c 10952053 ALUMINIUMSCHILD SAN REMO 120V
23 10805126 ZYLINDERKOPFSCHRAUBE+ M3X6 A2
24 10352072 ABDECKUNG SCHAUGLAS TO
25 10806672 MUTTER 3MA A2
26 10012144 WASSERSTRAHLBRECHER FÜR ABLAUFSCHALE
27 10022476 DECKELABLAUFSCHALE
28 10015904A RAHMEN TO 2GR SCHWARZ
29 10352063 TELESKOPFUSS SCHWARZ
30 10022441 ABLAUFSCHALE ÖFFNUNG D.17
31 10852460 ABLAUFROHR
32 10806099 SCHLAUCHSCHELLE
33 10015812 SCHALEOBEN TO 2GR
34a 10016010	SEITENTEIL LINKS OBEN/RECHTS UNTEN TO FARBE WEISS
34b 10016030	SEITENTEIL LINKS OBEN/RECHTS UNTEN TO FARBE SCHWARZ
34c 10016050	SEITENTEIL LINKS OBEN/RECHTS UNTEN TO FARBE ROT
34d 10016250A	SEITENTEIL LINKS OBEN/RECHTS UNTEN TO FARBE ORANGE
35a 10015942 STELLRING DREHREGLER HAHN WEISS TO
35b 10015950 STELLRING DREHREGLER HAHN VERCHROMT TO
36 10015842A MAGNETVENTILABDECKUNG TO
37 10805084 ZYLINDERKOPFSCHRAUBE+ M4x18 VERZINKT
38 10852470 ZUGROHR 1/4 TD8-TD8 L.450
39 10105030 KABELDURCHFÜHRUNG AUS GUMMI
40a 10016100	HINTERE QUERSTREBE OBEN/UNTEN TO 2GR WEISS
40b 10016110	HINTERE QUERSTREBE OBEN/UNTEN TO 2GR SCHWARZ
40c 10016120 HINTEREQUERSTREBE OBEN/UNTEN TO 2GR ROT
40d 10016330A	HINTERE QUERSTREBE OBEN/UNTEN TO 2GR ORANGE
41 10015852 HINTEREVERKLEIDUNG TO 2GR WEISS LACKIERT
42 10802500 MITTLERE MUTTER M8 VERZINKT
43 10803521	GEZAHNTE UNTERLEGSCHEIBE D8,2 INNEN VERZINKT
44 10015816 TASSENWÄRMER OBEN TO 2GR SCHWARZ
45 10111015	THERMOSTAT 169° MIT MANUELLER RÜCKSETZUNG
46 10602010A PRESSOSTAT
47 10805562 UNTERLEGSCHEIBE D4x16x1.5 FLACH VERZINKT
48 10402238 DAMPFHAHN KOMPLETT VERONA

49 10505558 SILIKON DICHTUNG HAHN
50 10402061 MITTLERE HAHNSTANGE
51 10402014 FEDER HAHNSTANGE
52 10402015 BUCHSE HAHNSTANGE
53 10505121 O-RING 5,7X1,9 STANGE
54 10505561 KUPFERBUCHSE
55 10402120A HAHNKÖRPER KOMPLETT
57 10852926A SECHSKANTVERLÄNGERUNG AUFSCHÄUMER
58 10402056A O-RING 2062 VITON SCHWARZ
59 10402043 GELENKFEDER HAHN
60 10402054 GELENKTELLER HAHN
61a 10401984 WASSERHAHN KOMPLETT TO 230V
61b 10401986 WASSERHAHN KOMPLETT TO 120V
62 10092164A DAMPFREGLER ROMA
64 10022140 WASSERABGABEROHR
65 10502041A O-RING 2025 EPDM
66 10402140 WASSERABGABEDUSCHE
68 10859029 REDUZIERSTÜCK 1/8"M 3/8"M VERCHROMT A/C MI
69 10852210 2020 1/8 WINKELVERSCHRAUBUNG F.M.
70 10806370B SICHERUNGSSTIFT HAHN
71 10806312 GEZAHNTE UNTERLEGSCHEIBE D21 INNEN VERZINKT
72 10402486 LANZE KOMPLETT VR-MLX KALT
73 10402063A O-RING 115 EPDM
74 10402022B GELENKMUTTER HAHN
75 10302505 MESSINGVERSCHRAUBUNG ELEKTRISCHER ABLAUF 3V GR UND61 VR-RM
76 10402293B ROHR AUFSCHÄUMER VR - MLX
77 10753052 VERBRÜHSCHUTZGUMMI
78a 10402276 SPRITZDÜSE 2 ÖFFNUNGEN DAMPFLANZE
78b 10402279 SPRITZDÜSE 4 ÖFFNUNGEN DAMPFLANZE
80 10402028 HALBMUTTER 1/2" ERHÖHT VERCHROMT
81 10402040 UNTERLEGSCHEIBE MESSING HAHN
82 10092162A VERSCHLUSS DAMPFREGLER ROMA +/- SCHWARZ
83 10303086 2-WEGE-MAGNETVENTIL 1/8" 230V
84 10852050A 1050 8-1/8"M VERSCHRAUBUNG
85 10105024 ZYLINDERKOPFSCHRAUBE+ 3,5X25 VERZINKT KABELPRESSE PA268
86 10105022 KABELPRESSE PA268
87 10852080A 1050 6-1/8"M GERADE VERSCHRAUBUNG
88 10402082 O-RING LANZENGELENK MLX EPDM
89 10402282 MUTTER DAMPFLANZE MLX
90 10402288 KUGELGELENK EDELSTAHL DAMPFLANZE MLX
91 10402081 O-RING LANZENROHR MLX
92a 10056098 BAUGRUPPE FÜLLBLOCK 230V TO MAGNETVENTIL 32X32
92b 10056100 BAUGRUPPE FÜLLBLOCK 120V TO MAGNETVENTIL 32X32
93 10852658 2613 1/8"F VERSCHLUSS VERSCHRAUBUNG
94 10303093A 2-WEGE-MAGNETVENTIL SOCKEL 32X32 230V
95 10056072D GEHÄUSE FÜLLBLOCK VERONA
97 10052130 AUSGABEGRUPPE SAN REMO E61
98 10052137A VERSCHLUSSKAPPE GIGLEUR GR.E61
99 10502105A PILZDICHTUNG OBEN GR.E61
100 10052136 SIEB GRUPPE E-61/RING
101 10052135 GIGLEUR GRUPPEN ÖFFNUNG D.0,8
102 10052133A PILZ OBEN GRUPPE E-61
103 10502090A PILZDICHTUNG SEITLICH GR.E61
104 10502100 PILZDICHTUNG GRUPPE UNTEN E61
105 10853085 SECHSKANTMUTTER 1/8" SW12X3MM
106 10052132A PILZ SEITLICH GRUPPE E-61
107 10052134 STIFTSCHRAUBE GRUPPE E 61
108 10402310C BAUGRUPPE SIEBHALTER 1 TASSE VR
109a 10302066 3-WEGE-MAGNETVENTIL SOCKEL 32X32 230V
109b 10305555 3-WEGE-MAGNETVENTIL SOCKEL 32X32 120V
110 10052120 NETZFÖRMIGE DUSCHE GRUPPE E61
111 10502110 SIEBTRÄGERDICHTUNG H8,2mm GRUPPE E61
112 10805071 INBUSSCHRAUBE M4X10 A2
113 10402312B BAUGRUPPE SIEBHALTER 2 TASSE VR
115 10052110 SIEB 2 TASSEN
116 10091150 GRIFF SIEBHALTER MOD.VR-RM SCHWARZ
117 10052085 2-WEGE-AUSLAUF GANZ OFFEN
118 10052075 1-WEG-AUSLAUF GANZ OFFEN
119 10052034 GEHÄUSE SIEBHALTER SCHRÄG MIT RING
120 10052055 SIEBHALTEFEDER 1,3
121a 10052076 SIEB 1 TASSE MIT 7GR
121b 10052101 SIEB 1 TASSE MIT 6GR
122a 10052212 BAUGRUPPE GRUPPE E61 120V OHNE VERSCHRAUBUNG
122b 10052214 BAUGRUPPE GRUPPE E61 230V OHNE VERSCHRAUBUNG
123 10052141 VERTEILER GRUPPE E61
125 100805585 MUTTER NI SW22
126 10405555 STERNGRIFF D.30 MANUELLE BEFÜLLUNG
128 10502130 DICHTUNG BLOCK GRUPPE E61
138 10803520 GEZAHNTE UNTERLEGSCHEIBE D5,3 VERZINKT
139 10091152 VERSCHLUSS GRIFF SIEBHALTER MOD.VERONA
140 10805074 SECHSKANTSCHRAUBE M4X8 8,8 VERZINKT
141 10803519 GEZAHNTE UNTERLEGSCHEIBE D4,2 VERZINKT
142 10112134 VOLUMENZÄHLER 1/8" ROHS-KONFORM
143 10052220 BLINDSIEB
144 10402083 6310 ABLAUFHAHN 1/8"MF MIT HEBEL
145 10852028A 1010 6-6-1/8"S.C. T-VERSCHRAUBUNG AUSSENGEWINDE
146 10091154 RING GRIFF SIEBHALTER MOD.VERONA
147 10852030A 1020 6-1/8"S.C.WINKELVERSCHRAUBUNG AUSSENGEWINDE
148 10805872 ZYLINDERKOPFSCHRAUBE+M4X6 VERZINKT UNI 7687
150a 10455052 HEIZELEMENT 2700W 230V KUPFER
150b 10455053 HEIZELEMENT 2700W 120V KUPFER
150c 10455054 HEIZELEMENT 5100W 230V KUPFER
150d 10455080 HEIZELEMENT 4500W 230V KUPFER
151a 10252079A ELEKTROMOTOR 150WATT 120V MIT STECKVERBINDER 2GR
151b 10252080A ELEKTROMOTOR 150W 230V MIT STECKVERBINDER 2GR
151c 10252086 ELEKTROMOTOR 165W 230V MIT STECKVERBINDER 2GR-3GR
151d 10252094 ELEKTROMOTOR 150W 230V MIT STECKVERBINDER 3GR CB
151e 10252098 ELEKTROMOTOR 130W 230V MIT STECKVERBINDER 2GR CB
152a 10252070B ROTATIONSPUMPE PA1504 150L/H
152b 10252072B ROTATIONSPUMPE MOD.PA204
153 10852470 ZUGROHR 1/4 TD8-TD8 L.450
154 10852484 ZUGROHR 3/8 FD-FD L=2000
155 10852280A 1020 8-3/8"M WINKELVERSCHRAUBUNG AUSSENGEWINDE
156 10852530A 1020 10-3/8"M WINKELVERSCHRAUBUNG AUSSENGEWINDE
157a 10252038 KONDENSATOR 6MF 450VL MOTORLEISTUNG 150W
157b 10252040 KONDENSATOR 10 MF 450VL MOTORLEISTUNG 165W
158 10002028 HEIZKESSELDRUCK PI
	10002021 TUBO CAPILLARE PRESS. POMPA
159 10002021 KAPILLARROHR PUMPENDRUCK
160 10552046 RUNDTHERMOMETER MIT FÜHLER
161 10552042 MANOMETER PUMPENDRUCK 0-16
163 10552040 MANOMETER HEIZKESSELDRUCK 0-2,5
164a 10102190 SPEISEKABEL 3X2,5 3m N5 EINPHASIG
164b 10102191 SPEISEKABEL 5X2,5 3m N4 DREIPHASIG
164c 10102193 SPEISEKABEL 3X4 3m N7
164d 10102196 KABEL 3x12AWG SJ0OW 3m
164e 10102197 KABEL 3x14AWG SJ0OW
165 10105180 2-WEGE-BLOCK STECKER
166a 10553021 KONTROLLLAMPE ORANGE D6 230V VERKABELT
166b 10553024 KONTROLLLAMPE ORANGE D6 120V VERKABELT
167 10809019 LINSENKOPFSCHRAUBE INNENSECHSKANT M3X8 BRÜNIERT
168a 10122050 UMSCHALTER ÜBERBRÜCKUNG EINPHASIG
168b 10122060 UMSCHALTER ÜBERBRÜCKUNG DREIPHASIG
170a 10052153 GIGLEUR ÖFFNUNG D3 VORLAUF HEIZKESSEL VR
170b 10052154 GIGLEUR ÖFFNUNG D3,5 VORLAUF HEIZKESSEL VR
170c 10052188 GIGLEUR ÖFFNUNG D2,5 VORLAUF HEIZKESSEL VR
171 10091160A DREHKNOPF FÜR UMSCHALTER
172 10805144 SPANPLÄTTENSCHRAUBE ZYLINDERKOPF+M3X30 VERZINKT SCHWARZ
173 10955015 DREIECKIGER AUFKLEBER SYMBOL SPANNUNG

174 10905010 SILIKON	SCHLAUCH TRANSPARENT 7X4
175 10853058	1510 GERADE VERSCHRAUBUNG SCHLAUCHHALTERUNG 6-1/8"M
178 10402059 2839 ABLAUFHAHN 1/8"F MIT DREHREGLER
179 10455122	HEIZELEMENT TASSENWÄRMER 2GR 220V 200W D.6,4
180 10402060 DREHREGLER ABLAUFHAHN HEIZKESSEL
181 10111010	THERMOSTAT 90° FÜR HEIZELEMENT TASSENWÄRMER
182 10015821 SCHUTZ FRONT ECKE LINKS TO
183 10015820 SCHUTZ FRONT ECKE RECHTS TO
184 10806324 UNTERLEGSCHEIBE D17X23X1.5 3/8" KUPFER
185 10805512	MITTLERE MUTTER 4MA VERZINKT
186 10503018	DICHTUNG KOLBENGRUPPE
187 10255022 SCHWINGUNGSDÄMPFER 10X10 M4
188 10022554 DECKEL	SCHALE SICHERHEITSVENTIL
189 10022556 ZYLINDERKOPFSCHRAUBE+ 2,9x4,5 VERZINKT
190 10042040 UNIVERSELLE EINSPRITZDÜSE D.8
191 10852180 UNTERLEGSCHEIBE KUPFER 1/4"
192 10852240A 1170 6-1/4"M.VERBINDUNGSANSCHLUSS
193 10402058 TASSENAABSTELLROST WEISS
195 10022552 ABFLUS	SSCHALE SICHERHEITSVENTIL KUPFER
196 10402168A BAUGRUPPE SCHAUGLAS VR
197 10402163A	VERSCHLUSS 1/4" SCHAUGLAS
198 10705015 O-RING	3043 ABDICHTUNG SCHAUGLAS
200 10805565B	MUTTER 3/8" D.11,5 ANDRÜCKEN O-RING SCHAUGLAS
201 10402100 SCHAUGLAS MAX-MIN
202 10505550A DICHTUNG PTFE
205 10105231A BLOCK UNTEN SCHAUGLAS
206 10012044A HALTERUNG SCHAUGLAS LINKS VERONA
208 10805075 SECHSKANTSCHRAUBE M5X8 VERZINKT
209 10355046 ABSTANDHALTER DI6,5xDE14xH7
210 10105230A BLOCK OBEN SCHAUGLAS
211 10042020A ABSTANDHALTER SCHAUGLAS
212 10853232A	VERSCHRAUBUNG WÄRMETAUSCHER UNTEN HEIZKESSEL VR
213 10853227	VERSCHRAUBUNG WÄRMETAUSCHER OBEN HEIZKESSEL TV
214 10002658A HEIZKESSEL 2GR D.205
215 10853053A GERADES SAUGROHR 1/4"M
218 10652040A ENTLÜFTUNGSVENTIL HEIZKESSEL
219 10652012 SICHERHEITSVENTIL
220 10112064 NIVEAUSENSOR 120mm
221 10502020 UNTERLEGSCHEIBE PTFE FÜR HEIZELEMENT
222 1053074 SPRITZ$CHUTZHAUBE SILIKON
223 10112042 NIVEAUSENSOR 140mm
224 10106060 ÜBERBRÜCKUNG MESSING HEIZELEMENT
225 10852290A 1050 10-3/8"M GERADE VERSCHRAUBUNG
226 10855032B 1050 8-1/4"M GERADE VERSCHRAUBUNG
227 10553090	GEWÖLBTE TASTE SCHWARZ SER. WEISS LEUCHTE
228 10112072E STEUERGERÄT XLC 1-2-3GR SED
229a 10112268 TASTENFELD TO 6 TASTEN SED
229b 10112274 TASTENFELD TO 2 TASTEN SAP
230 1053080 ZWEIPOLIGER SCHALTER GOCCIA
231 1053076	HALTERUNG D.16 SCHWARZ SPRITZSCHUTZ MIT DREHSICHERUNG
232 1053086 GEWÖLBTE TASTE SCHWARZ SER. WEISS TASSE
233 1053088	GEWÖLBTE TASTE SCHWARZ SER. WEISS HEIZELEMENT
234a 10102536 VERKABELUNG TO 2GR SAP MIT GR E61
234b 10102542 VERKABELUNG TO 2GR SED MIT GR E61
235 10102544	VERKABELUNG TASSENWÄRMER TO 2GR MIT GR E61
236 10102534	VERKABELUNG BELEUCHTUNG TO 2GR MIT GR E61
237 1053092 GEWÖLBTE TASTE SCHWARZ BLIND
238 1053094 FÜHRUNGSSTRUKTUR BLINDE TASTE
239 1053008 BLINDE TASTE KONTROLLLAMPE NEON D.6
240 1054040 KABEL STRAHLERLAMPE L790 SCHWARZ
241 1054042	KABEL STRAHLERLAMPE L1150 ROT MIT HEIZELEMENT
242 1054012A STRAHLERLAMPE LED
243 10554100 LED-NETZTEIL
244a 10112067 KABEL PIN TO PIN 1.100mm
244b 10112079 KABEL PIN TO PIN 800mm
245 10805054 ZYLINDERKOPFSCHRAUBE+ M3X10 A2
246 10509016 BELEUCHTUNGSFILTER
248 10852630A 1000 T-VERSCHRAUBUNG 6-1/8"-6 M-M-M
249 10853090A SCHACHT FÜR KUGEL
250 10905024 SILIKONSCHLAUCH TRANSPARENT 12X18
262 10002498 ÜBERBRÜCKUNGSROHR 1-2. VOL.PI 2-3GR SED
263 10009028 DAMPFROHR LINKS TO 2GR
264 10009044 ROHR SCHAUGLAS OBEN TO 2GR
265 10002336A ROHR WÄRMETAUSCHER OBEN MLX 2GR VERSCHRAUBUNG VR
266 10002334 ROHR WÄRMETAUSCHER UNTEN MLX 2GR VERSCHRAUBUNG VR
267 10009047 ROHR SCHAUGLAS UNTEN TO 2GR
268 10009042A ZULAUFROHR 1.GR TO 2GR SED
269 10009032 WASSERAUSTRITTSROHR TO 2GR
270 10009030 DAMPFROHR RECHTS TO 2GR
271 10009036 FÜLLROHR HEIZKESSEL TO 2GR
272 10009038 ZULAUFROHR VOLUM.TO 2GR
273 10009040A ZULAUFROHR 2.GR TO 2GR
274 10009048 ABLAUFROHR HEIZKESSEL TO 2GR
295 10052064 VERSCHLUSS ABLAUFSCHALE
298 10352058 FUSS EXTERNE PUMPE
299a 10252087 ELEKTROMOTOR 300W 230V PE 1-2GR
299b 10252089 ELEKTROMOTOR 187W 230V PE 2-3GR
299c 10252096 ELEKTROMOTOR 187W 230V PE 1-2-3GR CB
300 10102595A VERKABELUNG ANSCHLUSS MASCHINE/EXTERNE PUMPE
301a 10102620A VERKABELUNG ANSCHLUSS MOTOR EXTERNE PUMPE 2GR
301b 10102630A VERKABELUNG ANSCHLUSS MOTOR EXTERNE PUMPE 3GR
302 10852464 ZUGROHR 1/4F90°-3/8"F L.2000
303 10853223 T-VERSCHRAUBUNG M/M/F 1/8"
304 10003172 ÜBERBRÜCKUNGSROHR 1-2. GR CA DLX SAP
305 10009050 ZULAUFROHR GR TO 2 SAP

AVANT-PROPOS

1 - MISE EN MARCHE POMPE ET AUTOMATISMES

2 - MISE EN MARCHE POMPE, AUTOMATISMES ET CHAUFFAGE ÉLECTRIQUE

Q - INTERRUPTEUR ALLUMAGE/ARRÊT POUR CHAUFFE-TASSES

LUMINEUX = ALLUMÉ

NON LUMINEUX = ÉTEINT

R - RÉSISTANCE CHAUFFE-TASSES

S - BLOC 3 VOIES FEMELLE

T - BLOC 3 VOIES MÂLE

U - TUBE TRACTION REMPLISSAGE D'EAU

V - POMPE EXTERNE
