MANUALE UTENTE Torino Sanremo

Questo manuale d'istruzioni è destinato all'uso da parte di personale qualificato, contiene inoltre le informazioni ed i consigli necessari per utilizzare e conservare nel miglior modo possibile la Vostra macchina da caffè.

Prima di procedere a qualsiasi operazione raccomandiamo di leggere e seguire scrupolosamente tutte le prescrizioni contenute nel manuale per assicurare il miglior funzionamento e vita della macchina nel tempo, considerando che le istruzioni per l'uso sono parte integrante del prodotto e vanno quindi custodite per tutta la vita della macchina.

Questo apparecchio non è destinato all'uso da parte di persone (inclusi i bambini) con ridotte capacità psichiche o motorie, o con mancanza di esperienza e conoscenza, a meno che ci sia una supervisione o istruzione sull'uso dell'apparecchio da parte di una persona responsabile per la loro sicurezza.

Il manuale è relativo ai seguenti modelli:

Modello - TORINO SAP

Semiautomatica ad erogazione continua tramite pulsantiera apposita a led luminosi ed interruttore per eroga-zione manuale continua. Disponibile nella versione 2 gruppi.

Modello - TORINO SED

Modello elettronico gestito da microprocessore a dosatura programmabile tramite pulsantiera apposita a led luminosi ed interruttore per erogazione manuale continua. Disponibile nella versione 2 gruppi.

Il livello di pressione sonora ponderato A della macchina è inferiore a 70dB.

Per il corretto funzionamento e la buona manutenzione della macchina, si consiglia di seguire attentamente il presente manuale attenendosi alle norme indicate e facendo riferimento agli schemi riportati all'interno.

GRUPPO LUCI:

Prima di installare la macchina, accertarsi che il voltaggio e la potenza della rete siano adeguati ai dati riportati nella tabella delle caratteristiche tecniche. Togliere quindi la macchina dall'imballo e collocarla in modo stabile e sicuro nel luogo destinatole, accertandosi che vi sia lo spazio necessario per l'utilizzo della stessa.

Posizionare la macchina ad un altezza da terra alla griglia superiore di 1,5Mt.

ALLACCIAMENTO ELETTRICO

Collegare il cavo di alimentazione alla linea previa interposizione di un interruttore di protezione con portata adatta seguendo le seguenti operazioni: Prima il cavo di massa, dopo i cavi di fase; nel caso di doverli staccare si esegue l'operazione inversa; prima i cavi di fase e dopo il cavo di massa. Si raccomanda il collegamento della macchina ad un'efficiente presa di terra e secondo la normativa vigente.

Per il collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

N.B. VERIFICARE CHE I DATI DI TARGA SIANO CONFORMI ALLA LINEA DI ALIMENTAZIONE.

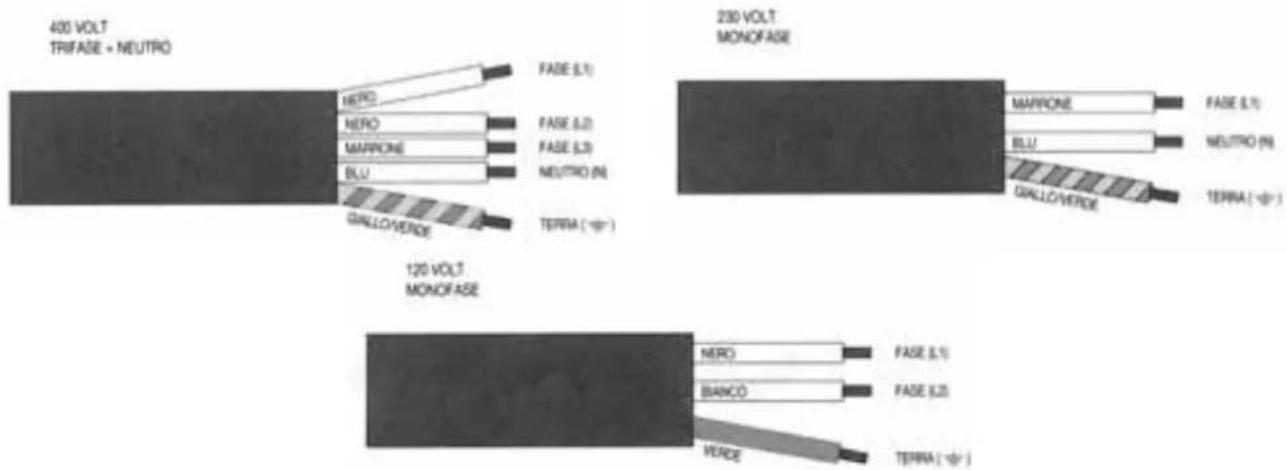

SCHEMA DI INSTALLAZIONE CAVO ALIMENTAZIONE

Collegamento della resistenza

Resistenz L1 L2 L3 N

Variante alimentazione elettrica

ALIMENTAZIONE MONOFASE 230V～50Hz ★ 120V～60Hz ALIMENTAZIONE TRIFASE 400V～90Hz

400 VOLT TRIFASE + NEUTRO 120 VOLT MONOFASE 230 VOLT MONOFASE MARIO FASE (L1) NEO FASE (L2) MARRONE FASE (L3) BLU FASE (L4) NEUTRO (N) GALLLO/VERDE BLU FASE (L5) MEUTRO (N) GALLLO/VERDE TERRA (W-1) MARRONE FASE (L7) BLU FASE (L8) MEUTRO (N) GALLLO/VERDE TERRA (W-1)

Al momento dell'installazione la caldaia e gli scambiatori sono a secco, per evitare che un eventuale congelamento crei danni all'apparecchio.

1) Le macchine devono essere alimentate solo con acqua fredda.
2) Se la pressione di rete è superiore ai 0,6 Mpa (6 bar) diventa indispensabile l'installazione di un riduttore di pressione da regolare in uscita ad un massimo di 0,6 Mpa (6 bar).
3) Collegare il tubo di scarico alla vaschetta evitando curve troppo strette e cercando di mantenere una pendenza sufficiente al deflusso dell'acqua di scarico.
4) Collegare il tubo flessibile da 3/8" alla rete idrica e successivamente all'addolcitore ed alla macchina.

Per il collegamento alla rete di alimentazione dell'acqua vanno rispettati gli eventuali regolamenti nazionali.

N.B. L'addolcitore è un componente indispensabile per il corretto funzionamento della macchina, per l'ottenimento di un'ottima resa del caffè in tazza e per una lunga durata della componentistica in quanto ha la capacità di depurare l'acqua dal calcare e dai residui che altrimenti comprometterebbero la vita della stessa.

La ditta declina ogni responsabilità nel caso non vengano rispettate le suddette norme.

Prima di collegare il tubo all'entrata della pompa, aprire il rubinetto e far circolare acqua per circa 2 min attraverso l'addolcitore per eliminare eventuali residui di sporco depositati nel circuito.

FILTRO IMPURITÀ

Il filtro impurità (cod.10355150) viene normalmente montato sul tubo che collega il depuratore al pompante (fig.A) per impedire che le impurità presenti nell'acqua possano danneggiare congegni montati a valle quali pompante, volumetrici, elettrovalvole, ecc.

Il filtro a pastiglia (cod.10355162) che blocca le impurità presenti nell'acqua va sostituito orientativamente ogni 3 mesi. È chiaro che i 3 mesi sono un periodo indicativo che deve essere in realtà correlato al consumo d'acqua ed alle impurità presenti nella rete idrica.

Per sostituire il filtro a pastiglia : svitare il filtro impurità (cod.10355150) e sostituire il filtro a pastiglia.

Prima di montare il nuovo filtro a pastiglia accertarsi che l'interno del corpo (10355152 e 10355154) sia comple-tamente pulito. Eventuali corpi estranei dovranno essere rimossi per assicurare una corretta filtrazione.

Il filtro impurità deve essere montato secondo la direzione del flusso indicato dalla freccia (fig.A). rilevabile sul corpo.

Part.1 = 10355150 10355162 10355166 10355154 10355152 A F8 A

USO CONTROLLO PRELIMINARE

Prima di utilizzare la macchina accertarsi che:

- L'alimentazione sia inserita correttamente.

- Il tubo di carico sia correttamente collegato alla rete, che non vi siano perdite e che l'acqua sia aperta.

- Il tubo di scarico sia posizionato secondo le precedenti istruzioni e fissato mediante fascetta stringi tubo.

Tenuto aperto un rubinetto vapore (B), portare l'interruttore generale (D) nella posizione 1 ed attendere che l'acqua, all'interno della caldaia,

raggiunga il livello massimo prestabilito dal controllo elettronico e verificabile ad occhio dal livello (L); se il riempimento della caldaia non avviene entro il time-out impostato (90 sec.), la pompa si stoppa e cominciano a lampeggiare i led delle pulsantiere. A questo punto si deve portare l'interruttore generale (D) nella posizione 0 e successivamente nella posizione 1 per terminare il riempimento della caldaia.

Portare quindi l'interruttore generale (D) in posizione 2: in tal modo sarà attivata l'alimentazione delle resistenze elettriche che inizieranno a scaldare l'acqua.

Attendere che cominci a fuoriuscire del vapore dal vaporizzatore (B), quindi chiudere il rubinetto e controllare, tramite il manometro Caldaia, che la pressione si porti e si mantenga ad un valore pari a 0,8:1 bar. In caso contrario si dovrà agire sulla vite interna di regolazione del pressostato tramite un cacciavite (+aumenta, - diminuisce vedi figura seguente).

Nel caso di mancato funzionamento della centralina la macchina può comunque funzionare manualmente con l'ausilio del carico manuale della caldaia (A).

Con l'aiuto visivo dell'indicatore di livello (L), tenere premuto la manopola del carico manuale (A) finché l'acqua riempie la caldaia facendo attenzione che non superi il livello massimo dell'indicatore (L); poi rilasciare. In questa situazione per l'erogazione del caffè utilizzare l'interruttore manuale (R).

EROGAZIONE ACQUA CALDA

Per l'erogazione di acqua calda o vapore, è necessario controllare, attraverso l'indicatore di livello acqua (L), che in caldaia vi sia disponibilità.

Accertarsi che il manometro di caldaia indichi una pressione di 0,5:1 bar.

Premere il pulsante (M6) per l'erogazione dell'acqua calda e premere nuovamente lo stesso per fermarla.

Si ricorda di prestare le massima attenzione onde evitare ustioni.

EROGAZIONE VAPORE

Sono presenti n° 2 vaporizzatori posti ai lati del piano di manovra. Tali vaporizzatori sono rientranti e orienta-bili perché dotati di snodo sferico.

Per l'erogazione del vapore è sufficiente ruotare le manopole (B) in senso antiorario. Si ricorda di prestare la massima attenzione onde evitare ustioni.

EROGAZIONE CAFFÈ MOD. TORINO SAP

Inserire il portafiltro (E) nell'apposita sede (F) ruotandolo in senso antiorario. Premere il tasto (I) e, dopo aver atteso che quantità di caffè sia quella desiderata, riportarlo in posizione iniziale.

EROGAZIONE CAFFÈ MOD. TORINO SED

Inserire il portafiltro (E) nell'apposita sede (F) ruotandolo in senso antiorario. Selezionare sulla tastiera (M) la didascalia corrispondente al tipo di erogazione desiderata:

M1=Erogazione di un caffè ristretto/normale.

M2=Erogazione di un caffè normale/lungo.

M3=Erogazione di due caffè ristretti/normali.

M4=Erogazione di due caffè normali/lunghi.

M5=Tasto di programmazione elettronica o erogazione manuale continua.

Sarà cura dell'operatore accertarsi, prima dell'utilizzo, che il livello dell'acqua in caldaia si mantenga sempre al di sopra del livello minimo, verificando l'indicatore (L).

PROGRAMMAZIONE DOSI

a) Si accede a questa fase tenendo premuto per oltre 5 secondi il tasto M5 della prima pulsantiera a sinistra. I led dei tasti M5 cominceranno a lampeggiare continuamente. Scegliere la didascalia corrispondente alla dosatura desiderata e premere per erogare. Rimangono accesi contemporaneamente il tasto M5 e quello della dosatura prescelta. Raggiunta la dose desiderata ripremere il tasto dosatura prescelto in modo da permettere alla centralina di memorizzare i dati. Ripetere l'operazione suddetta per tutte le 4 dosature della pulsantiera. È possibile impostare una dosatura anche per il tasto di prelievo acqua calda (M6) ripetendo la suddetta operazione. Al termine dell'operazione la dosatura memorizzata verrà automaticamente utilizzata anche dai restanti gruppi. Gli altri gruppi si possono comunque programmare indipendentemente ripetendo le stesse operazioni effettuate in precedenza solo dopo aver programmato il primo gruppo di sinistra.

b) Sono presenti, all'interno della centralina 2 sistemi di sicurezza volti a preservare il sistema elettronico e varie componenti della macchina. Se premendo un tasto relativo ad una dosatura di caffè dovesse verificarsi un lampeggiamento da parte del led corrispondente, questo segnalerebbe un'anomalia nel sistema elettronico o la mancanza di alimentazione idrica. È previsto, per motivi di sicurezza, che l'erogazione dell'acqua si arresti dopo 4 minuti e, comunque, non oltre l'uscita di 4 litri d'acqua.

c) L'elettronica TORINO ha anche la possibilità di riprodurre l'effetto di preinfusione bagnando per 0.6 secondi il caffè e bloccando successivamente l'infusione per 1.2 secondi. Questo optional si può applicare solo per le dosi singole.

PULIZIA

Filtro gruppo erogazione: dopo aver erogato l'ultimo caffè il filtro ed il portafiltro dovranno essere puliti con acqua. Nel caso che risultino deteriorati o intasati sarà necessario sostituirli.

Vaschetta di scarico e griglia: la griglia ed il piatto di scarico vanno spesso rimossi dalla propria sede per essere puliti da residui di caffè. Far scorrere l'acqua calda e pulire la vaschetta di scarico dai residui di caffè che si vanno a depositare sul fondo per evitare fermentazioni che potrebbero generare cattivi odori.

Impianto di depurazione dell'acqua: l'addolcitore va periodicamente rigenerato secondo le modalità stabilite dal costruttore e riportate nel libretto di istruzioni.

Carrozzeria esterna: la carrozzeria esterna e le parti in acciaio vanno pulite con spugne e panni morbidi per evitare graffiature. Si raccomanda di utilizzare detersivi non contenenti polveri abrasive, solventi o lana d'acciaio.

AVVERTENZE: si consiglia, durante l'utilizzo della macchina, di tenere sotto controllo i vari strumenti verificandone le normali condizioni già precedentemente esposte.

MANCATO FUNZIONAMENTO DELLA MACCHINA

l'utente dovrà accertarsi che non sia dovuto a:

• Mancanza di alimentazione elettrica
• Mancanza d'acqua dalla rete o all'interno della caldaia.

Per altre cause rivolgersi ad un Centro di Assistenza SANREMO qualificato.

PRIMA DI EFFETTUARE QUALSIASI OPERAZIONE ALL'INTERNO DELLA MACCHINA O COMUNQUE DI RIMUOVERE UNA PARTE DELLA CARROZZERIA, SCOLLEGARE SEMPRE LA CORRENTE ELETTRICA.

GARANZIA

Ogni macchina acquistata (conservare scontrino fiscale, fattura, bolla di consegna) è coperta dalla garanzia di legge: questa prevede la sostituzione gratuita delle parti con difetti di fabbricazione purché accertati dal servizio di assistenza o dal produttore, e sempre che la macchina non sia stata impropriamente utilizzata o manomessa da persone non autorizzate o comunque usando componenti o tecniche non corrette.

La parte eventualmente difettosa va resa al produttore.

NB = Si raccomanda di non far funzionare per nessun motivo la pompa di carico a secco (cioè senza acqua) perché la pompa si surriscalda e si rovina, da cui ne deriva che la suddetta non viene sostituita in garanzia.

La pompa con questo uso anomalo non è sostituita in garanzia.

AVVERTENZE

La pulizia della macchina non deve essere effettuata mediante getto d'acqua

Non immergere la macchina in acqua

La macchina non dev'essere posta presso fonti di calore

La macchina non è adatta per l'installazione all'esterno

I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

L'apparecchio deve essere installato solo in luoghi dove il suo uso e mantenimento è limitato al personale qualificato.

L'accesso alla zona di servizio è limitata alle persone che hanno la conoscenza e l'esperienza pratica dell'apparecchio, specialmente quando si tratta di sicurezza e di igiene.

L'inclinazione della macchina, per un suo uso in sicurezza, deve essere in posizione orizzontale.

In caso di danneggiamento al cavo di alimentazione rivolgersi ad un Centro Assistenza SANREMO, poiché per la sua sostituzione è necessario un apposito utensile.

La macchina deve essere impiegata in ambienti a temperature comprese tra 5°C e 35°C.

IN CASO DI GUASTO O CATTIVO FUNZIONAMENTO, CI SI DEVE RIVOLGERE ESCLUSIVAMENTE A PERSONALE QUALIFICATO DEL SERVIZIO ASSISTENZA.

I dati e le caratteristiche indicate nel presente manuale non impegnano la ditta costruttrice che si riserva il diritto di apportare modifiche ai propri modelli in qualsiasi momento.

La ditta costruttrice inoltre non si assume alcuna responsabilità per danni a persone o cose derivanti

dalla mancata osservazione delle norme riportate nel presente manuale.

INFORMAZIONE AGLI UTENTI

Ai sensi dell'art. 13 del Decreto legislativo 25 luglio 2005, n. 151 "Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti".

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

La raccolta differenziata della presente apparecchiatura giunta a fine vita è organizzata e gestita dal produttore.

L'utente che vorrà disfarsi della presente apparecchiatura dovrà quindi contattare il produttore e seguire il sistema che questo ha adottato per consentire la raccolta separata dell'apparecchiatura giunta a fine vita.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

Lo smaltimento abusivo del prodotto da parte del detentore comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

MODELLO TORINO SAP - SED

R TORINO D Q S T U Nel caso di danneggiamento ai cavi rivolgersi ad un centro assistenza, poichè per la sostituzione è necessario un apposito utensile V U ADDOLCITORE / RETE IDRICA

LEGENDA

D - INTERRUTTORE GENERALE

0 - SPENTO
1 - ACCENSIONE POMPA ED AUTOMATISMI
2 - ACCENSIONE POMPA, AUTOMATISMI E RISCALDAMENTO ELETTRICO

Q - INTERRUTTORE ACCENSIONE / SPEGNIMENTO PER SCALDATAZZE

LUMINOSO = ACCESO

NON LUMINOSO = SPENTO

R - RESISTENZA SCALDATAZZE
S - BLOCHETTO 3 VIE FEMMINA
T - BLOCCHETTO 3 VIE MASCHIO
U - TUBO TRAZIONE CARICO ACQUA
V - POMPA ESTERNA

Collegare la pompa esterna in maniera stabile sui piedini d'appoggio.

La pompa non deve essere posta vicino fonti di calore o acqua.

Avvertenze per un corretto utilizzo delle pompe rotative

1) CORRETTO ALLINEAMENTO TRA POMPA E MOTORE

A volte la rumorosità del gruppo è causata proprio da un allineamento imperfetto, infatti quando l'accoppiamento tra i due componenti è rigido, non sempre il rotore della pompa e quello del motore si trovano in asse. Il danno che più frequentemente si mani-festa, se perdura questa condizione, è il bloccaggio della pompa. Per evitare questo problema è possibile intervenire efficacemente interponendo tra la pompa con attacco a fascetta ed il motore un giunto elastico, a questo proposito è disponibile come accessorio un kit ns. codice 10051020.

Le tolleranze di lavorazione e i materiali utilizzati per le pompe rotative a palette sono tali da rendere necessaria una qualità dell'acqua il più possibile pulita e comunque priva di particelle in sospensione. Spesso la sabbia, le incrostazioni dei tubi di collegamento o le resine dell'addolcitore, quando passano nella pompa, rigano le parti in grafi te provocando problemi di pressione e portata.

Consigliamo, laddove non vi sia la garanzia di acqua pulita all'interno di un circuito chiuso e quindi non "con-taminabile" di interporre un filtro da 5 o 10 micron fra l'addolcitore e la pompa.

E' importante inoltre tenere pulito il filtro. L'occlusione del filtro prima della pompa causa infatti cavitazione e provoca la rottura della pompa in tempi rapidi (vedi punto 4)

Nel caso si utilizzi un serbatoio di alimentazione, per evitare di aspirare eventuali sedimenti, consigliamo di posizionare il pescante qualche centimetro sopra il fondo.

Le pompe rotative a palette sono in grado di funzionare a secco solo per brevi periodi di tempo (pochi secon-di), in caso di funzionamento prolungato senz'acqua la tenuta, non essendo raffreddata adeguatamente, rag-giunge temperature molto elevate fino alla rottura della stessa, la conseguenza più probabile è una perdita con-sistente visibile dai 4 forellini di drenaggio posizionati in prossimità della fascetta. Nel caso di possibilità di mancanza d'acqua dalla rete, è consigliabile inserire un pressostato di minima prima della pompa, nel caso si utilizzi un serbatoio di alimentazione è consigliabile equipaggiarlo con un controllo di livello adeguato.

4) CAVITAZIONE

Questa situazione si manifesta quando il flusso d'acqua di alimentazione non è adeguato rispetto alle caratteri-stiche della pompa: filtri intasati, diametro delle tubazioni insufficienti o più utenze sulla stessa linea, rappre-sentano le cause più frequenti. L'apertura dell'elettrovalvola di sicurezza quando prevista (generalmente posi-zionata prima della pompa e dei filtri), deve avvenire, sempre per evitare cavitazione, in anticipo rispetto all'accensione della pompa. Per lo stesso motivo, quando la pompa finisce di erogare, la chiusura dell'elettrovalvola deve essere ritardata.

L'aumento della rumorosità è il fenomeno più percettibile, se la condizione persiste, le conseguenze sono simili a quelle previste per il funzionamento a secco.

5) RITORNO D'ACQUA CALDA

A volte capita che la valvola di non ritorno, prevista sul circuito idraulico della macchina tra la pompa e la caldaia, sia difettosa. In questo caso la pompa potrebbe rimanere a contatto con acqua calda (90/100°C.) e ro-vinarsi a causa dalle diverse dilatazioni dei materiali impiegati, il bloccaggio è la conseguenza più diffusa.

6) CONNESSIONI NON IDONEE

Le pompe possono avere raccordi 3/8" NPT (conici) o GAS (cilindrici), talvolta vengono utilizzati bocchettoni e nippli con filettature diverse da quelle consigliate delegando al sigillante o al teflon una tenuta fatta solo con pochi giri di filetto. Se il raccordo viene forzato c'è il rischio di produrre un truciolo, se si utilizza troppo sigillante c'è la possibilità che l'eccedenza entri nella pompa, in entrambi i casi è possibile provocare danni.

7) COLPI D'ARIETE

L'apertura dell'elettrovalvola, se prevista dopo la mandata della pompa, deve avvenire, per evitare colpi d'ariete, in anticipo rispetto all'accensione della pompa. Per lo stesso motivo, quando la pompa finisce di ero-gare, la chiusura dell'elettrovalvola deve essere ritardata.

Il colpo d'ariete può provocare la rottura dei supporti in grafi te e danneggiare la tenuta meccanica provocando il bloccaggio della pompa e perdita di liquido.

8) MANIPOLAZIONE

La caduta accidentale della pompa può causare delle ammaccature e delle deformazioni tali da compromettere delicate tolleranze interne, per lo stesso motivo è necessario porre la massima attenzione quando la pompa viene fissata in morsa per il montaggio o lo smontaggio dei raccordi.

9) INCROSTAZIONI DI CALCARE

Nel caso in cui l'acqua pompata sia particolarmente calcarea e non sia pretrattata con resine a scambio ionico o altri sistemi efficaci, è possibile che all'interno della pompa si formino delle incrostazioni.

L'utilizzo del by-pass come regolatore di portata accelera questo fenomeno, maggiore è il ricircolo di acqua e più il processo è rapido.

Le incrostazioni possono causare un progressivo indurimento della pompa e in alcuni casi il bloccaggio o una riduzione di pressione dovuta a una non corretta modulazione del by-pass.

Per limitare il problema è consigliabile usare pompe con portate adeguate al circuito idraulico della macchina. In alcuni casi potrebbe essere utile effettuare periodicamente un trattamento disincrostante con appositi acidi.

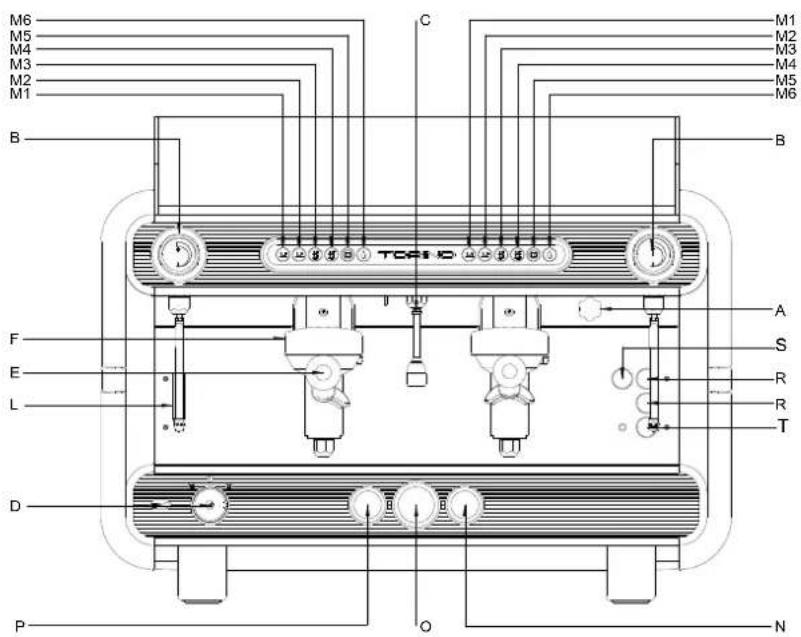

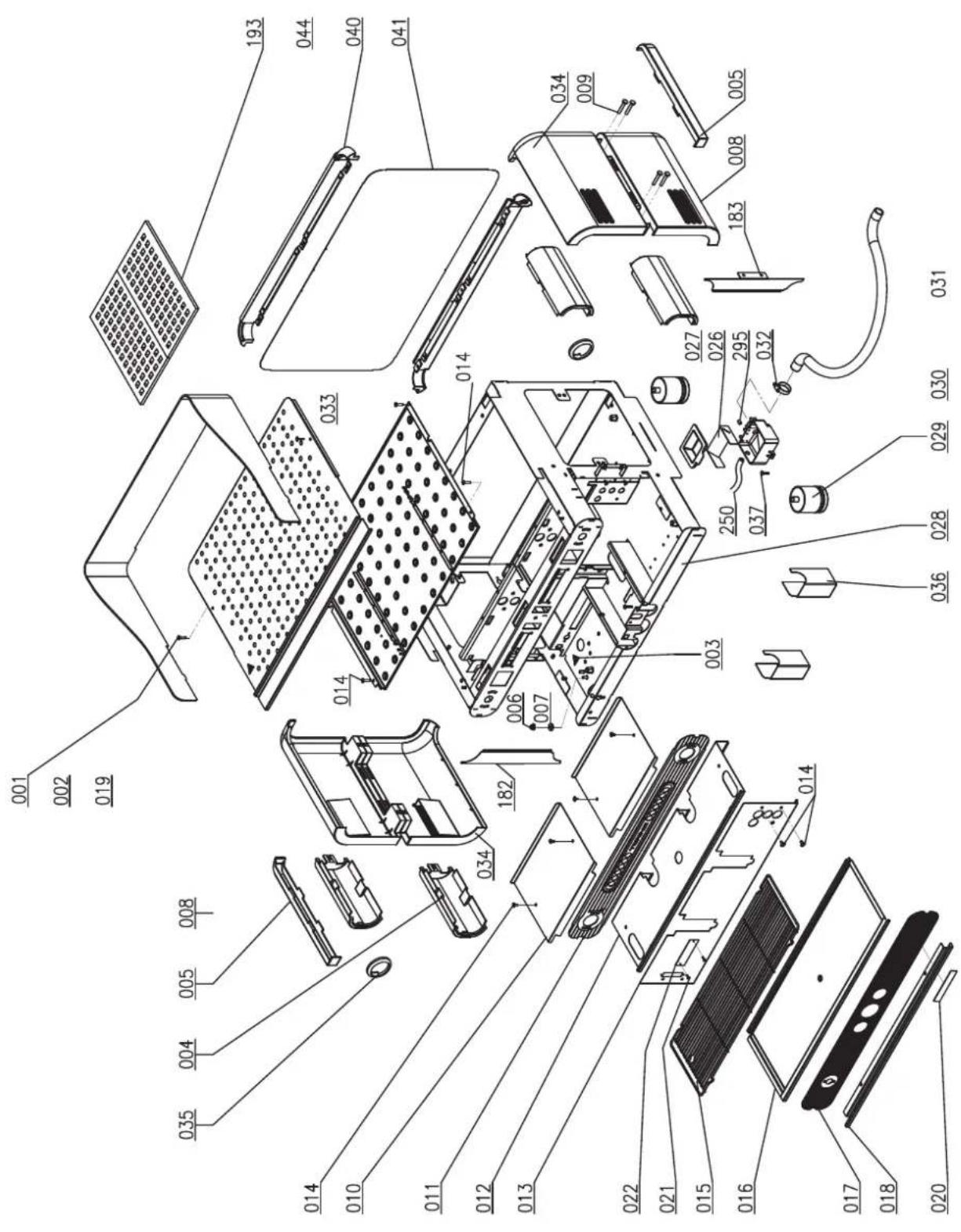

MODELLO TORINO 2 GR SED

M6 M5 M4 M3 M2 M1 B C M1 M2 M3 M4 M5 M6 B F E L D A S R R T P O N

MODELLO TORINO 2 GR SAP

A – Azionamento manuale entrata acqua
B – Manopola rubinetto vapore
C – Erogatore acqua
D - Interruttore generale

0 - Spento

1 – Accensione pompa ed automatismi
2 - Accensione pompa, automatismi e riscaldamento elettrico

E - Portafiltro

F – Gruppo inserimento portafiltro
L – Indicatore livello caldaia

M1 – Erogazione di una dose corta di caffè
M2 – Erogazione di una dose lunga di caffè
M3 – Erogazione di due dosi corte di caffè
M4 – Erogazione di due dosi lunghe di caffè
M5 – Erogazione continua e tasto programmazione
M6 – Erogazione acqua calda
N - Manometro pressione pompa
0 - Termometro temperatura caldaia
P – Manometro pressione caldaia
R – Interrutore per erogazione manuale continua
S - Interrutore per luci spot (optional)
T – Interrutore per scaldatazze (optional)

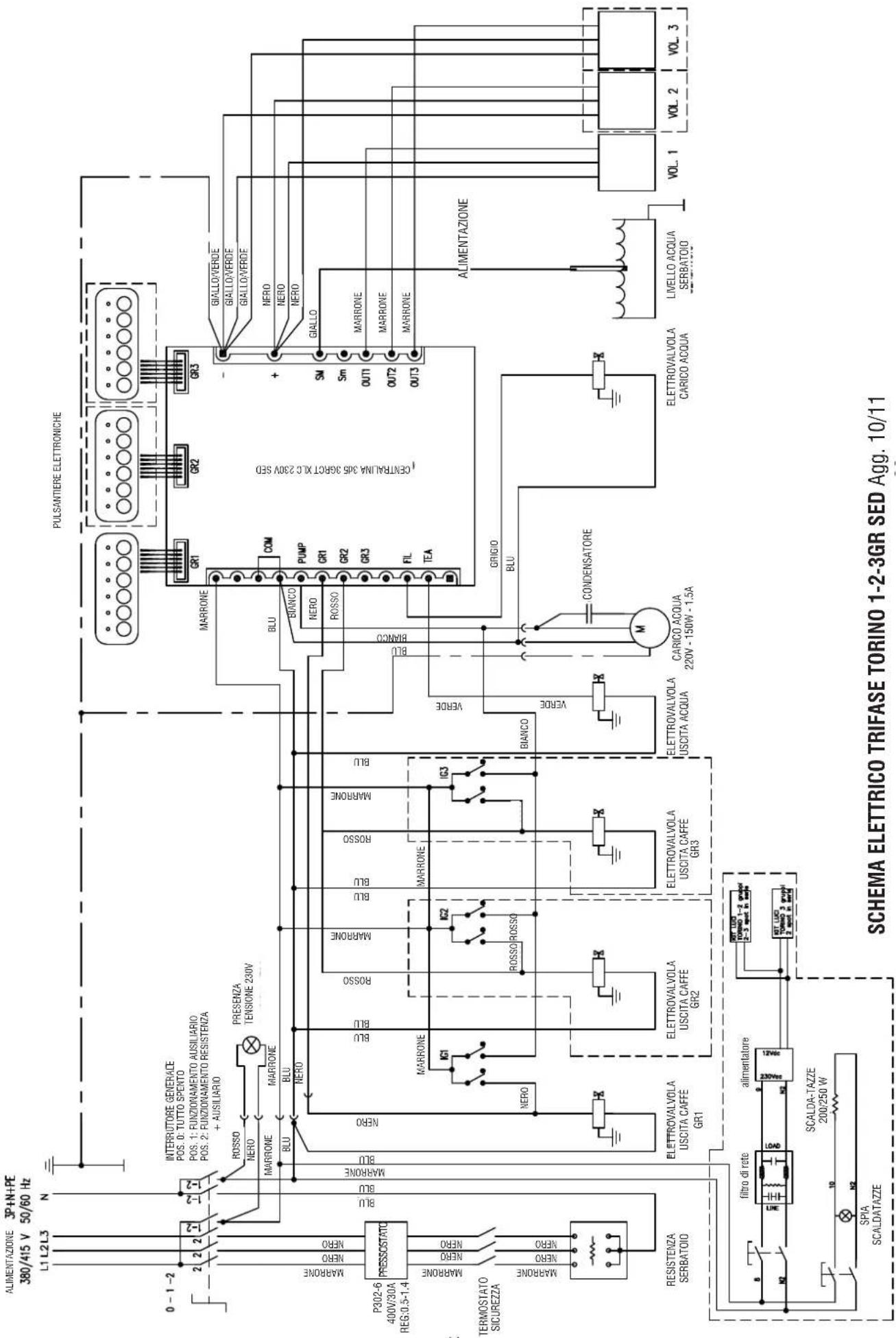

ALIMENTAZIONE 3P+N+PE 380/415 V 50/60 Hz L1 L2 L3 N 0 - 1 - 2 2 2 1-2 MARRONE,MARRONE,MARRONE NERO,NERO MARRONE INTERRUTORE GENERALE POS. 0: TUTTO SPENTO POS. 1: FUNZIONAMENTO AUSILIARE POS. 2: FUNZIONAMENTO RESISTENZA + AUSILIARIO PRESENZA TENSIONE 230V BLU BLU NERO P302-6 400V/30A REG:0.5-1.4 PRESSOSTATO TERMOSTATO SICUREZZA RESISTENZA SERBATOIO ELETTROVALVOLA USCITA CAFE GR1 ELETTROVALVOLA USCITA CAFE GR2 ELETTROVALVOLA USCITA CAFE GR3 ELETTROVALVOLA USCITA ACQUA VERDEVERDE BIANCO BIANCO BRINCO BRINCO BRINCO BRINCO BRINCO BRINCO BRINCO BRINCO BRINCO BRINCO BRINCO BRINCO BRINCO BRINCO BRINCO BRINCO BRINCO BRINCO BRINCO BRINCO BRINCO BRINCO BRINCO BRINCO BRINCO BRINILO/VERDE PULSANTIERE ELETTRONICHE COM PUMP GR1 GR2 GR3 FIL TEA CENTRALINA 345-39GCT XLC 230V SED GIALLO SM Sm OUT1 OUT2 OUT3 GRIGIO BLU CONDENSATORE CARICO ACQUA 220V - 150W - 1.5A ELETTROVALVOLA CARICO ACQUA LIVELLO ACQUA- SERBATOIO FITRO DI RETE ALIMENTATORE SCALDA-TAZZE 200/250 W SPIA SCALDATAZZE

ALIMENTAZIONE 1P+N+PE 220/240 V 50/60 Hz L N 0 - 1 - 2 2 2 2 INTERRUTORE GENERALE POS. 0: TUTO SPENTO POS. 1: FUNZIONAMENTO AUSILIARIO POS. 2: FUNZIONAMENTO RESISTENZA + AUSILIARIO ROSSO MERO PRESENZA TENSIONE 230V MARRONE BLU BLU MARRONE BLU NERO BLU BLU ROSSO MARRONE BLU BLU ROSSO MARRONE BLU BLU VERDOVERDE BIANCO BANCO BRINCE BRINCE BRINCE BRINCE BRINCE BRINCE BRINCE BRINCE BRINCE BRINCE BRINCE BRINCE BRINCE BRINCE BRINCE BRINCE BRINCE BRINCE BRINCE BRINCE BRINCE BRINCE BRINCE BRINCE BRINCE BRINCA BRINCA 345 34RCT XLC 230W SEI CENTRALINA 345 34RCT XLC 230W SEI GIALLO COM PUMP GR1 GR2 GR3 FIL TEA SM Sm OUT1 OUT2 OUT3 ELETTROVALVOLA 220V - 150W - 1.5A ELETTROVALVOLA CARICO ACQUA LIVELLO ACQUA SERBATOIO P302-6- 400V/30A REG:0.5-1.4. MARRONE MERO MERO MARRONE PRESSOSTATO TERMOSTATO SICUREZZA GIALLO/VERDE RESISTENZA SERBATOIO ELETTROVALVOLA USCITA CAFFE GR1 IELETTROVALVOLA USCITA CAFFE GR2 IELETTROVALVOLA USCITA CAFFE GR3 IELETTROVALVOLA USCITA CASSAUA GR4 ELETTROVALVOLA USCITA CASSAUA GR1 IELETTROVALVOLA USCITA CASSAUA GR2 IELETTROVALVOLA USCITA CASSAUA GR3 IELETTROVALVOLA USCITA CASSAUA GR4 ELETTROVALVOLA USCITA CASSAUA GR5 ELETTROVALVOLA USCITA CASSAUA GR6 ELETTROVALVOLA USCITA CASSAUA GR7 ELETTROVALVOLA USCITA CASSAUA GR8 ELETTROVALVOLA USCITA CASSAUA GR9 ELETTROVALVOLA USCITA CASSAUA GR10 ELETTROVALVOLA USCITA CASSAUA GR11 ELETTROVALVOLA USCITA CASSAUA GR12 ELETTROVALVOLA USCITA CASSAUA GR13 ELETTROVALVOLA USCITA CASSAUA GR14 ELETTROVALVOLA USCITA CASSAUA GR15 ELETTROVALVOLA USCITA CASSAUA GR16 ELETTROVALVOLA USCITA CASSAUA GR17 ELETTROVALVOLA USCITA CASSAUA GR18 ELETTROVALVOLA USCITA CASSAUA GR19 ELETTROVALVOLA USCITA CASSAUA GR20 ELETTROVALVOLA USCITA CASSAUA GR21 ELETTROVALVOLA USCITA CASSAUA GR22 ELETTROVALVOLA USCITA CASSAUA GR23 ELETTROVALVOLA USCITA CASSAUA GR24 ELETTROVALVOLA USCITA CASSAUA GR25 ELETTROVALVOLA USCITA CASSAUA GR26 ELETTROVALVOLA USCITA CASSAUA GR27 ELETTROVALVOLA USCITA CASSAUA GR28 ELETTROVALVOLA USCITA CASSAUA GR29 ELETTROVALVOLA USCITA CASSAUA GR30

1 Alimentazione rete idrica
2 Addolcitore
3 Rubinetto entrata acqua
4 Rubinetto uscita acqua
5 Pompa e motore elettrico
6 Manometro (pressione pompa)
7 Valvola di non ritorno
8 Massello di carico con filtro
9 Elettrovalvola per riempimento automatico
10 Valvola di espandione
11 Contatore volumetrico
12 Rubinetto carico
13 Rubinetto scarico caldaia
14 Caldaia
15 Scambiatore

16 Resistenza caldaia
17 Valvola di sicurezza
18 Valvola antivuoto
19 Manometro (pressione caldaia)
20 Rubinetto prelievo vapore
21 Elettrovalvola prelievo acqua calda
22 Pozzetto per termometro
23 Sonda di livello 1-2Gr
24 Sonda di temperatura 3-4Gr
26 Pressostato
27 Vetrolivello
34 Gruppo erogatore
35 Elettrovalvola gruppo erogatore
36 Portafiltro
38 Filtro

U - TUBO TRAZIONE CARICO ACQUA

V - POMPA ESTERNA

Collegare la pompa esterna in maniera stabile sui piedini d'appoggio.

La pompa non deve essere posta vicino fonti di calore o acqua.
