MANUALE UTENTE Treviso Sanremo
Questo manuale d'istruzioni è destinato all'uso da parte di personale qualificato, contiene inoltre le informazioni ed i consigli necessari per utilizzare e conservare nel miglior modo possibile la Vostra macchina da caffè.
Prima di procedere a qualsiasi operazione raccomandiamo di leggere e seguire scrupolosamente tutte le pre-scrizioni contenute nel manuale per assicurare il miglior funzionamento e vita della macchina nel tempo, con-siderando che le istruzioni per l'uso sono parte integrante del prodotto e vanno quindi custodite per tutta la vi-ta della macchina.
mod. TREVISO – TREVISO LX – TREVISO LX 1500W
Semiautomatica ad erogazione continua gestita da regolatore di livello tramite microinterruttore posto sulla leva del gruppo erogazione.
Disponibile nelle versioni TREVISO 1 gruppo pompa a vibrazione, TREVISO LX 1 gruppo pompa rotativa, TREVISO LX 1500W 1 gruppo pompa rotativa caldaia 1,8 litri resistenza 1500W.
CARATTERISTICHE TECNICHE
| LARGHEZZA mm 322 | ||
| PROFONDITA' mm 460 | ||
| ALTEZZA mm 451 | ||
| CAPACITA' CALDAIA modd. TREVISO - TREVISO LX litri 1,052 | ||
| CAPACITA' CALDAIA mod. TREVISO LX 1500W litri 1,8 | ||
| CAPACITA' SERBATOIO (versione con pompa a vibrazione) litri 3,4 | ||
| TENSIONE DI ALIMENTAZIONE V 120/230 | ||
| POTENZA ASSORBITA DALLA RESISTENZA mod. TREVISO - TREVISO LX | kW 1,3 | |
| POTENZA ASSORBITA DALLA RESISTENZA mod. TREVISO LX 1500W | kW 1,5 | |
| POTENZA ASSORBITA DALL'ELETTROPOMPA A VIBRAZIONE | kW | 0,041/120V - 0,048/230V |
| POTENZA ASSORBITA DALL'ELETTROPOMPA ROTATIVA | kW | 0,12 |
| POTENZA ASSORBITA DALL' ELETTROVALVOLA | kW | 0,01 |
| POTENZA ASSORBITA DAL REGOLATORE AUTOM. DI LIVELLO | kW | 0,01 |
| PRESSIONE DI ESERCIZIO CALDAIA | (1,1 - 1,3 Bar) MPa | 0,11 : 0,13 |
| PRESSIONE TARATURA VALVOLA DI SICUREZZA | (1,8 Bar) MPa | 0,18 |
| PRESSIONE TARATURA VALVOLA DI SICUREZZA SCAMBIATORE | (12 Bar) MPa | 1,2 |
| PRESSIONE ACQUA RETE IDRICA (MAX) TREVISO LX - TREVISO LX 1500W | (6 Bar) MPa | 0,6 |
| PRESSIONE DI EROGAZIONE CAFFE' | (8-9 Bar) MPa | 0,8/0,9 |
Il livello di pressione sonora ponderato A della macchina è inferiore a 70dB.
Per il corretto funzionamento e la buona manutenzione della macchina, si consiglia di leggere attentamente il presente manuale attenendosi alle norme indicate e facendo riferimento agli schemi riportati all'interno.
INSTALLAZIONE
Prima di installare la macchina, accertarsi che il voltaggio e la potenza della rete siano adeguati ai dati riportati nella tabella delle caratteristiche tecniche. Togliere quindi la macchina dall'imballo e collocarla in modo stabile e sicuro nel luogo destinatole, accertandosi che vi sia lo spazio necessario per l'utilizzo della stessa. Versione pompa a vibrazione (TV): Estrarre la tanica, pulirla, caricarla e riportarla nella sua sede reintrodu-cendo i tubi. Posizionare la macchina ad un altezza da terra alla griglia superiore di 1,5Mt.
Allacciamento elettrico
Collegare il cavo di alimentazione alla linea previa interposizione di un interruttore di protezione con portata adatta seguendo le seguenti operazioni :
Prima il cavo di massa, dopo i cavi di fase; nel caso di doverli staccare si esegue l'operazione inversa; prima i cavi di fase e dopo il cavo di massa.
Si raccomanda il collegamento della macchina ad un'efficiente presa di terra e secondo la normativa vigente.
N.B. VERIFICARE CHE I DATI DI TARGA SIANO CONFORMI ALLA LINEA DI ALIMENTA-ZIONE.
Collegamento idraulico
1) Le macchine devono essere alimentate solo con acqua fredda.
2) Nella versione TREVISO (Pompa vibrazione) estrarre la tanica, risciacquarla, caricarla, riportarla nella sua sede reintroducendo
i tubi e chiudere il tappo.
3) Nella versione TREVISO LX e TREVISO LX 1500W collegare il tubo flessibile alla rete idrica e successivamente all'addolcitore ed alla macchina; se la pressione di rete è superiore ai 6 bar diventa indispensabile l'installazione di un riduttore di pressione da regolare in uscita ad un massimo di 6 bar.
N.B. Nella versione TREVISO LX e TREVISO LX 1500W l'addolcitore è un componente indispensabile per il corretto funzionamento della macchina, per l'ottenimento di un'ottima resa del caffè in tazza e per una lunga durata della componentistica in quanto ha la capacità di depurare l'accua dal calcare e dai residui che altrimenti comprometterebbero la vita della stessa.
La ditta reclina ogni responsabilità nel caso non vengano rispettate le suddette norme.
USO
Controllo preliminare
Prima di utilizzare la macchina accertarsi che:
La spina di alimentazione sia inserita.-
- Nella versione TREVISO LX e TREVISO LX 1500W il tubo di carico acqua sia correttamente collegato alla rete idrica, che non vi siano perdite e che l'acqua sia aperta.
Tenuto aperto un rubinetto vapore (H), portare l'interruttore generale (C) nella posizione ON ed attendere che l'acqua, all'interno della caldaia, raggiunga il livello massimo prestabilito dal controllo elettronico.
Attendere che cominci a fuoriuscire del vapore dal vaporizzatore (H), quindi chiudere il rubinetto e controllare, tramite il manometro caldaia, che la pressione si porti e si mantenga ad un valore pari a 1,1÷1,3 bar. In caso contrario si dovrà agire sulla vite di regolazione del pressostato (+aumenta, - diminuisce).
Erogazione acqua calda
Per l'erogazione di acqua calda, accertarsi che il manometro di caldaia indichi una pressione di 0,8 ÷ 1,3 bar. Ruotare la manopola del rubinetto (B) in senso antiorario.
Si ricorda di prestare le massima attenzione onde evitare ustioni.
Erogazione vapore
Il vaporizzatore è orientabile. Per l'erogazione del vapore è sufficiente ruotare la manopola (H) in senso antiorario. Si ricorda di prestare la massima attenzione onde evitare ustioni.
Erogazione caffè
Inserire il portafiltro (E) nell'apposita sede (D) ruotandolo in senso antiorario. Alzare la leva (L) e, dopo aver atteso che la quantità di caffè sia quella desiderata, riportare la leva (L) in posizione iniziale.
PULIZIA
Filtro: dopo aver erogato l'ultimo caffè il filtro ed il portafiltro dovranno essere puliti con acqua. Nel caso che risultino deteriorati o intasati sarà necessario sostituirli.
Vaschetta di scarico e griglia: la griglia e la vaschetta di scarico vanno spesso rimossi dalla propria sede per essere puliti da residui di caffè.
Impianto di depurazione dell'acqua: nella versione TREVISO LX e TREVISO LX 1500W l'addolcitore va periodicamente rigenerato secondo le modalità stabilite dal costruttore e riportate nel libretto di istruzioni.
Carrozzeria esterna: La carrozzeria esterna e le parti in acciaio vanno pulite con spugne e panni morbidi per evitare graffiature. Si raccomanda di utilizzare detersivi non contenenti polveri abrasive, solventi o lana d'acciaio.
AVVERTENZE: si consiglia, durante l'utilizzo della macchina, di tenere sotto controllo i vari strumenti verificandone le normali condizioni già precedentemente esposte.
MANCATO FUNZIONAMENTO DELLA MACCHINA
L'utente dovrà accertarsi che non sia dovuto a:
Mancanza di alimentazione elettrica -
- Per la versione TREVISO LX e TREVISO LX 1500W mancanza d'acqua dalla rete o all'interno della caldaia.
- Per la versione TREVISO (Pompa vibrazione) accertarsi che ci sia acqua in tanica.
Per altre cause rivolgersi ad un Centro di Assistenza SAN REMO qualificato.
PRIMA DI EFFETTUARE QUALSIASI OPERAZIONE ALL'INTERNO DELLA MACCHINA O COMUNQUE DI RIMUOVERE UNA PARTE DELLA CARROZZERIA, SCOLLEGARE SEMPRE LA CORRENTE ELETTRICA.
GARANZIA
Ogni macchina acquistata (conservare scontrino fiscale, fattura, bolla di consegna) è coperta dalla garanzia di legge : questa prevede la sostituzione gratuita delle parti con difetti di fabbricazione purché accertati dal servizio di assi-stenza o dal produttore, e sempre che la macchina non sia stata impropriamente utilizzata o manomessa da persone non autorizzate o comunque usando componenti o tecniche non corrette.
La parte eventualmente difettosa va resa al produttore.
NB = Si raccomanda di non far funzionare per nessun motivo la pompa di carico a secco (cioè senza acqua) perché la pompa si surriscalda e si rovina, da cui ne deriva che la suddetta non viene sostituita in garanzia.
La pompa con questo uso anomalo non è sostituita in garanzia.
AVVERTENZE
La pulizia della macchina non deve essere effettuata mediante getto d'acqua.
Non immergere la macchina in acqua.
La macchina non dev'essere posta presso fonti di calore.
La macchina non è adatta per l'installazione all'esterno.
L'inclinazione della macchina, per un suo uso in sicurezza, dev'essere in posizione orizzontale.
In caso di danneggiamento al cavo di alimentazione rivolgersi ad un Centro Assistenza SANREMO, poiché per la sua sostituzione è necessario un apposito utensile.
La macchina deve essere impiegata in ambienti a temperature comprese tra 5°C e 35°C.
IN CASO DI GUASTO O CATTIVO FUNZIONAMENTO, CI SI DEVE RIVOLGERE ESCLUSIVAMENTE A PERSONALE QUALIFICATO DEL SERVIZIO ASSISTENZA.
I dati e le caratteristiche indicate nel presente manuale non impegnano la ditta costruttrice che si riserva il diritto di apportare modifiche ai propri modelli in qualsiasi momento.
La ditta costruttrice inoltre non si assume alcuna responsabilità per danni a persone o cose derivanti dalla mancata osservazione delle norme riportate nel presente manuale.
INFORMAZIONE AGLI UTENTI
Ai sensi dell'art. 13 del Decreto legislativo 25 luglio 2005, n. 151 "Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti".
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.
La raccolta differenziata della presente apparecchiatura giunta a fine vita è organizzata e gestita dal produttore.
L'utente che vorrà disfarsi della presente apparecchiatura dovrà quindi contattare il produttore e seguire il sistema che questo ha adottato per consentire la raccolta separata dell'apparecchiatura giunta a fine vita.
L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
Lo smaltimento abusivo del prodotto da parte del detentore comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

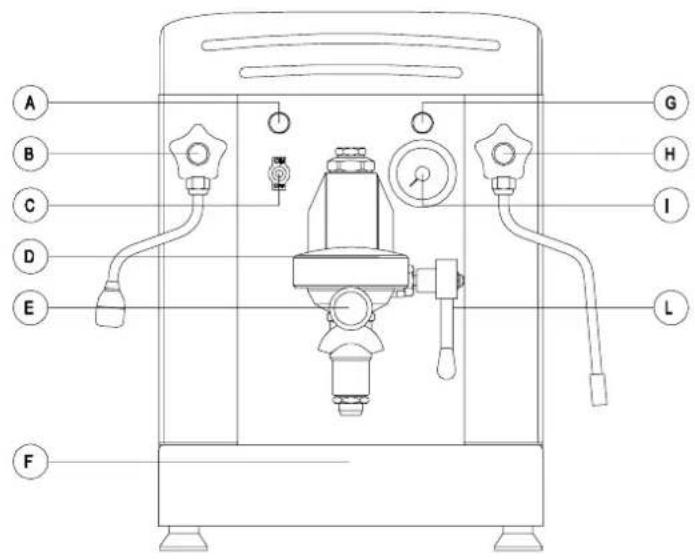

mod. TREVISO
A - Spia presenza rete
B - Manopola rubinetto acqua
C - Interruttore generale
D - Gruppo inserimento portafiltro
E - Portafiltro
F - Vaschetta di scarico
G - Spia mancanza acqua
H - Manopola rubinetto vapore
I - Manometro caldaia
L - Leva azionamento erogazione caffè
M - Manometro pompa
N - Tubo trazione carico acqua


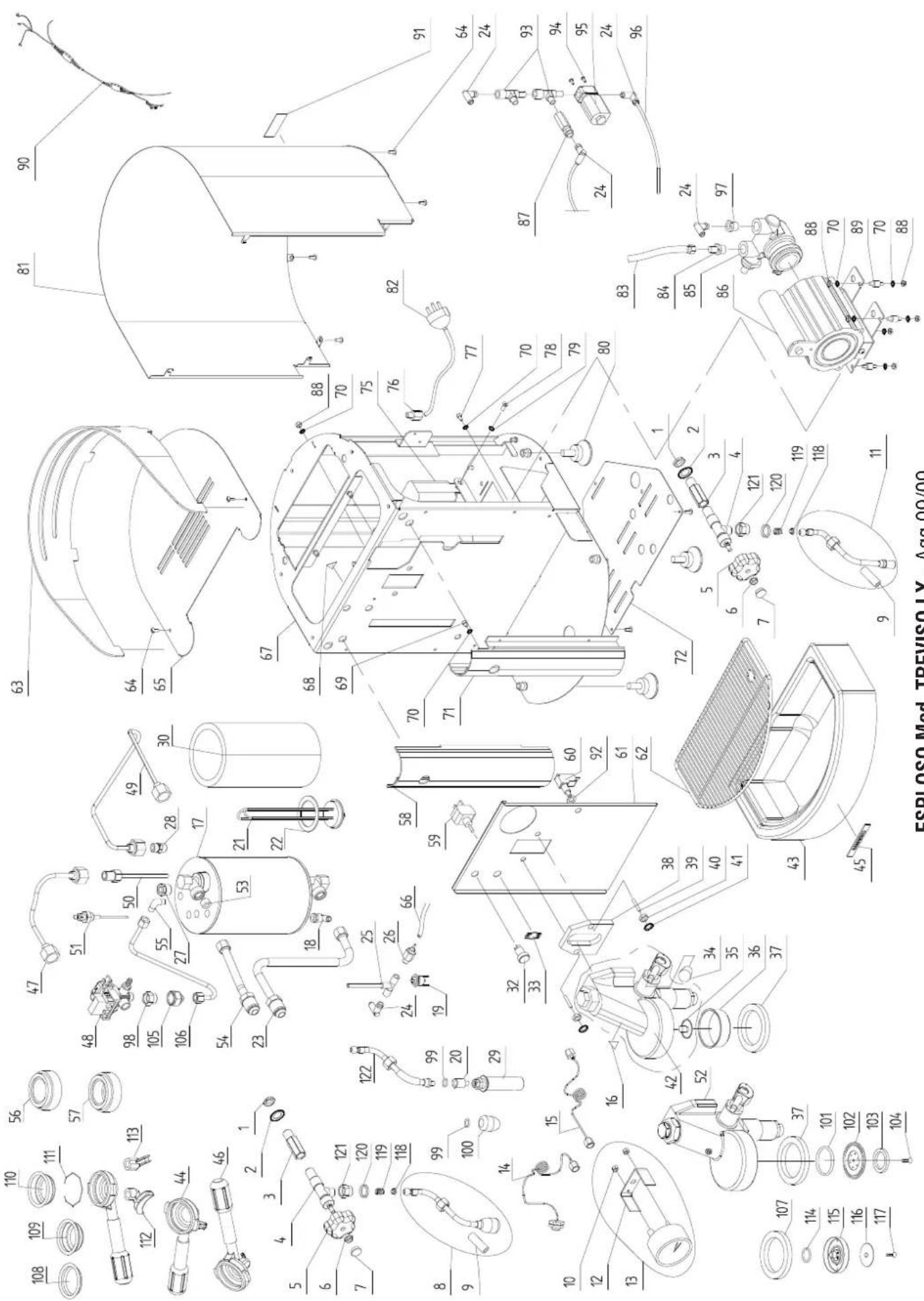

LEGENDA ESPLOSO MOD. TREVISO Agg. 09/09
| POS. COD. DESCRIZIONE | |
| 1 10853081 DADO DA 1/4" ES. | |
| 2 10040048 RONDELLA D.14,5X24X1 DENT. ZN | |
| 3 10852040A PROLUNGA RUBINETTO | |
| 4 10402113 RUBINETTO CROMATO | |
| 5 10402085 MANOPOLA RUBINETTO | |
| 6 10809012 DADO 6MA ZN | |
| 7 10402098 TAPPO SERIGRAFATO MANOPOLA RUBINETTO | |
| 8 10402346 LANCA ACQUA CON SNODO COMPLETA | |
| 9 10753050 GOMMINO ANTISCOTTURA | |
| 10 10002342 TUBO MANOMETRO CALDAIA | |
| 11 10805512 DADO 4MA MEDIO ZN | |
| 12 10805562 RONDELLA D.4x16x1.5 PIANA ZN | |
| 13 10012136 STAFFA MANOMETRO | |
| 14 10552016 MANOMETRO CALDAIA | |
| 15 10002632A CALDAIA D.100XH181 RACC. SALDATI | |
| 16 10853224A RACCORDO RAP. A L 4 X 1/4" M GIREVOLE | |
| 17 10115030 TERMOSTATO 125° CON RIARMO MAN. | |
| 18 10852250A RACCORDO L 6-1/4"M | |
| 19A 10452021A RESISTENZA 1300W 230V | |
| 19B 10452020A RESISTENZA 1300W 230V | |
| 20 10502018 RONDELLA D.56X41,5X2mm. PTFE | |
| 21 10002346A TUBO SCAMBIATORE INFERIORE | |
| 22 10853210 RACCORDO RAP. A L 4X1/8" VITON M GIREVOLE | |
| 23 10042019 INIETTORE D.6 | |
| 24 10655557 VALVOLA DI ESPANSIONE | |
| 25A 10553030 SEGNALATORE LUMINOSO VERDE 120V | |
| 25B 10553034 SEGNALATORE LUMINOSO VERDE 230V | |
| 26 10553064 TARGHETTA ON-OFF | |
| 27 10955013 ETICHETTA TRIANG.SIMBOLO SUP.CALDA | |
| 28 10852092 RACCORDO RIDUZIONE 3/8" M-1/4"F | |
| 29 10855032B RACCORDO DRITTO 8-1/4"M | |
| 30 10852540 RACCORDO TAPPO DA 1/4"M | |
| 31 10852180 RONDELLA RAME DA 1/4" | |
| 32 10402185 GUARNIZIONE PTFE SNODO LANCA TV | |
| 33 10052165 IMPUGNATURA LEVA GRUPPO | |
| 34 10052141 DIFFUSORE GRUPPO | |
| 35 10052120 DOCCIA A RETE GRUPPO | |
| 36 10502110 GUARNIZIONE SOTTOCOPPA H 8,2mm | |
| 37A 10553031 SEGNALATORE LUMINOSO ROSSO 120V | |
| 37B 10553036 SEGNALATORE LUMINOSO ROSSO 230V | |
| 38 10502130 GUARNIZIONE BLOCC. GRUPPO LEVA | |
| 39 10052134 PRIGIONIERI GRUPPO | |
| 40 10802500 DADO 8MA MEDIO ZN | |
| 41 10803538 RONDELLA D.8,2 DENT. ZN | |
| 42 10052005 GRUPPO A LEVA COMPLETO | |
| 43 10024098 VAŞCHETTA SCARICO | |
| 44 10402118 ASSIEME PORTAFILTRO 2 TAZZE INCLINATO | |
| 45 10955018 ETICHETTA LOGO SAN REMO | |
| 46 10402116 ASSIEME PORTAFILTRO 1 TAZZA INCLINATO | |
| 47 10002364 TUBO PRELIEVO ACQUA CALDA AGG. PRESSOSTATO | |
| 48A 10602050A PRESSOSTATO 120V | |
| 48B 10602060B PRESSOSTATO 230V | |
| 49 10002366 TUBO USCITA VAPORE AGG. PRESSOSTATO | |
| 50 10853059 PESCANTE |
| 51 10112059 SONDA LIVELLO 105mm |
| 52 10855036 RACC. DRITTO 1/4M 3/8F PRESSOSTATO |
| 53 10052153 GIGLEUR FORO D. 3 mm |
| 54 10002344A TUBO SCAMBIATORE SUP. |
| 55 10852620 RAGC. RIDUZ. 2520 1/8M 3/8F |
| 56 10002352 TUBO PRESSOSTATO TV VAR.B |
| 57 10852129 RAGC. CAPPUCCINATORE LANCA TV-TVLX |
| 58 10112052 MICROINTERRUTTORE C/DADO COMANDO LEVA |
| 59 10024170 PROTEZIONE FRONTALE |
| 60 10024180A GRIGLIA DI SCARICO INOX |
| 61 10352045 FERMATAZZE FUME' |
| 62 10805027 VITE TBL-M4x10 A2 |
| 63 10024165 COPERCHIO SUPERIORE |
| 64 10024168 COPERCHIO SERBATOIO ACQUA |
| 65 10024064C TELAIO VERNICIATO NERO |
| 66 10955025A ETICHETTA TRIANG.SIMBOLO TERRA |
| 67 10553060 INTERRUTTORE BIPOLARE A LEVA |
| 68A 10022356A ESTRUSO SINISTRO ANOD. BRILLANTE |
| 68B 10022366 ESTRUSO SINISTRO ANOD. NERO |
| 69 10805060 VITE TCEI M4X6 A2 UNI 5931 |
| 70 10803519 RONDELLA D.4,2 DENT.ZN DIN 6798 |
| 71A 10022354A ESTRUSO DESTRO ANOD. BRILLANTE |
| 71B 10022364 ESTRUSO DESTRO ANOD. NERO |
| 72 10024192A PIASTRA FONDO VERN. NERA |
| 73 10402348 LANCA VAPORE CON SNODO COMPLETA |
| 74A 10255011 POMPA A VIBRAZIONE 120V 60HZ |
| 74B 10255038 POMPA A VIBRAZIONE 9BAR 230V 50Hz |
| 75 10011524 SUPPORTO POMPA AD L |
| 76 10255030 PIPETTA A L |
| 77 10955030 ETICHETTA 4 L."TOGLIERE TENSIONE" |
| 78 10112202 MAGNETE COPERCHIO |
| 79 10024196A STAFFA MICRO VUOTO ACQUA VERN.NERA |
| 80A 10105010 PASSACAVO CAVO H05VV-F |
| 80B 10105012 PASSACAVO CAVO 3X16AWG |
| 81A 10112016A REGOLATORE LIVELLO 120V 100K |
| 81B 10112018A REGOLATORE LIVELLO 230V 100K |
| 82 10805071 VITE TCEI M4X10 A2 UNI 5931 |
| 83 10801032 VITE TSPEI M5X12 A2 UNI 5933 |
| 84 10803520 RONDELLA D5,3 DENT.ZN |
| 85 10352056 PIEDINO |
| 86 10024160A CARROZZERIA |
| 87A 10102224 CAVO AL.SJT 3AWG16X2MT USA |
| 87B 10105130 CAVO AL.H05VV-F 3X1X2MT SCHUKO 3FF 6,3 |
| 88 10909010 TUBO D4X2.5 TEFLON |
| 89 10809019 VITE TBEI M3X8 BRUNITE |
| 90A 10303018 ELETTOVALVOLA. 2VIE 1/8" 120V |
| 90B 10303010A ELETTOVALVOLA. 2VIE 1/8" 230V |
| 91 10853223 RAGCORDO T 1/8" M/M/F CONICO |
| 92 10652027 VALVOLA UNIDIREZIONALE |
| 93 10805022 VITE TBL-M4X20 A2 POLIERS |
| 94 10809002 RONDELLA D6.4X24X2 PIANA ZN |
| 95A 10102516B CABLAGGIO P.V.120V F.T.6,3F |
| 95B 10102506B CABLAGGIO P.V.230V F.T.6,3F |
| 96 10955029 ETICHETTA 4 L."COLLEG. TERRA" |
| 97 10905010 TUBO SILICONE NEUTRO D.7X4 MM |
| 98 | 10355178A FILTRO IMPURITA' PER SERBATOIO |
| 99 | 10355105 TAPPO D.45 SERBATOIO |
| 100 | 10353500 MANIGLIA SERBATOIO |
| 101 | 10353243B SERBATOIO LT 3,4 H=280mm |
| 102 | 10652072 MOLLA MICRO VUOTO ACQUA |
| 103 | 10809040 DADO M11X1 PER MICRO |
| 104 | 10355027 DISTANZIALE MICRO VUOTO ACQUA |
| 105 | 10112056 MICRO VUOTO ACQUA |
| 106 | 10402302 CAPPUCINATORE COMPLETO GOCCIA |
| 107 | 10052006 GRUPPO A LEVA MODIF. A CAPSULA |
| 108 | 10502070A OR 3187 PER MAZZOCCO D47,2X2,62 |
| 109 | 10052252A MAZZOCCO GRUPPO CAPSULA C/GUARNIZIONE |
| 110 | 10502050 GUARNIZIONE TENUTA CAPSULA |
| 111 | 10805026 VITE TSPEI M4X10 A2 |
| 112 | 10402322 ADATTATORE PORTAF. CAPSULA 2 EROG. |
| 113 | 10402321A ADATTATORE PORTAF. CAPSULA 1 EROG. |
| 114 | 10052220 FILTRO CIECO |
| 115 | 10052110 FILTRO 2 TAZZE |
| 116 | 10052100 FILTRO 1 TAZZA |
| 117 | 10052050 MOLLA FERMA FILTRO |
| 118 | 10052085 BECCUCCIO 2 VIE |
| 119 | 10052080 BECCUCCIO 1 VIA |
| 120 | 10502041 OR 2025 EPDM D6,07X1,78 DIF.ACQUA |
| 121 | 10505018 OR6 EPDM D.7,2X1,9 DOCCIA ACQUA |
| 122 | 10402140 DOCCIA EROGAZIONE ACQUA |
| 123 | 10355030 DISTANZIALE MICROINTERRUTTORE LEVA EROGOZIONE |
| 124 | 10853204 RACCORDO RAP. DRITTO 4X1/8"M |
| 125 | 10502032 GUARN. SOTTO COPPA 8,5 TV A CIALDA |
| 126 | 10502072 OR 4075 EPDM MOD. CIALDE |
| 127 | 10052236 MAZZOCCO GRUPPO CIALDA |
| 128 | 10055060 DOCCIA D.34 GRUPPO A CIALDA |
| 129 | 10805132 VITE TSPEI M4X8 A2 |
| 130 | 10025500 PANNELLO MELAMINICO TV |
| 131 | 10402183 GIUDA MOLLA PER SNODO LANCIA TV |
| 132 | 10402182 MOLLA PER SNODO LANCIA TV |
| 133 | 10402180 RACC. RIDUZIONE PER SNODO LANCIA TV |
| 134 | 10402350 LANCIA CAPPUCINATORE SON SNODO TV |
LEGENDA ESPLOSO MOD. TREVISO LX 1500W Agg. 09/09
POS. COD. DESCRIZIONE
| 1 10853081 DADO DA 1/4" ESAG. |
| 2 10040048 RONDELLA D14,5X24X1 DENT. ZN |
| 3 10852040A PROLUNGA RUBINETTO |
| 4 10402113 RUBINETTO CROMATO |
| 5 10402085 MANOPOLA RUBINETTO |
| 6 10809012 DADO 6MA FLANGIATO |
| 7 10402098 TAPPO SERIGRAFATO MANOPOLA RUBINETTO |
| 8 10402346 LANCIA ACQUA CON SNODO COMPLETA |
| 9 10753050 GOMMINO ANTISCOTTURA |
| 10 10805531 DADO 5MA ZN |
| 11 10402348 LANCIA VAPORE CON SNODO COMPLETA |
| 12 10012138 STAFFA FISS.MANOMETRO |
| 13 10552015 MANOMETRO DOPPIA SCALA D.60 |
| 14 10002342 TUBO MANOMETRO CALDAIA |
| 15 10002018 TUBO MANOMETRO POMPA |
| 16 10955013 ETICHETTA TRIAN.SUPERFICIE CALDA |
| 17 10002634A CALDAIA D.120 LT.1,8 RACC. SALDATI |
| 18 10853224A RACCORDO RAP. A L 4X1/4"M GIREVOLE |
| 19 10115030 TERMOSTATO 125° CON RIARMO MAN. |
| 20 10852129 RACC CAPPUCCINATORE LANCIA TV-TVLX |
| 21A 10452024 RESISTENZA 1500W 230V |
| 21B 10452026 RESISTENZA 1500W 120V |
| 22 10502018 RONDELLA D.52X41X2mm PTFE |
| 23 10002356 TUBO SCAMBIATORE INFERIORE |
| 24 10853210 RACCORDO RAP. A L 4X1/8" VITON M GIREVOLE |
| 25 10042019 INIETTORE D.6 |
| 26 10655557 VALVOLA DI ESPANSIONE |
| 27 10852092 RACCORDO RIDUZIONE 3/8"M-1/4"F |
| 28 10855032B RACCORDO DRITTO 8-1/4"M |
| 29 10402302 CAPPUCINATORE COMPLETO GOCCIA |
| 30 10025510 PANNELLO MELAMINICO TV LX |
| 32A 10553030 SEGNALATORE LUMINOSO VERDE 120V |
| 32B 10553034 SEGNALATORE LUMINOSO VERDE 230V |
| 33 10553064 TARGHETTA ON-OFF |
| 34 10052165 IMPUGNATURA LEVA GRUPPO |
| 35 10052141 DIFFUSORE GRUPPO |
| 36 10052120 DOCCIA A RETE |
| 37 10502110 GUARNIZIONE SOTTOCOPPA H 8,2mm |
| 38 10502130 GUARNIZIONE BLOCC.GRUPPO LEVA |
| 39 10052134 PRIGIONIERI GRUPPO |
| 40 10802500 DADO 8MA MEDIO ZN |
| 41 10803538 RONDELLA D.8,2 DENT. ZN |
| 42 10052005 GRUPPO A LEVA COMPLETO |
| 43 10024098 VASCHETTA SCARICO |
| 44 10402118 ASSIEME PORTAFILTRO 2 TAZZE INCLINATO |
| 45 10955018 ETICHETTA LOGO SAN REMO |
| 46 10402116 ASSIEME PORTAFILTRO 1 TAZZA INCLINATO |
| 47 10002360 TUBO PRELIEVO ACQUA CALDA |
| 48A 10602050A PRESSOSTATO 120V |
| 48B 10602060B PRESSOSTATO 230V |
| 49 10002358 TUBO USCITA VAPORE |
| 50 10853069 PESCANTE |
| 51 10112059 SONDA LIVELLO 100mm |
| 52 10052006 GRUPPO A LEVA MODIF. A CAPSULA |
| 53 10052153 GIGLEUR FORO D.3mm |
| 54 10002354 TUBO SCAMBIATORE SUPERIORE |
| 55 10852250A RACCORDO A L 1020 6-1/4" M |
| 56 10402322 ADATTATORE PORTAF. CAPSULA 2 EROG. |
| 57 10402321A ADATTATORE PORTAF. CAPSULA 1 EROG. |
| 58A 10022356A ESTRUSO SINISTRO ANOD. BRILLANTE |
| 58B 10022366 ESTRUSO SINISTRO ANOD.NERO |
| 59 10553060 NTERRUTTORE BIPOLARE A LEVA |
| 60 10112052 MICROINTERRUTTORE C/DADO COMANDO LEVA |
| 61 10024172 PROTEZIONE FRONTALE |
| 62 10024180A GRIGLIA DI SCARICO INOX |
| 63 10352045 FERMATAZZE FUME' |
| 64 10805027 VITE TBL-M4x10 A2 |
| 65 10024166 COPERCHIO SUPERIORE |
| 66 10905010 TUBO SILICONE NEUTRO D.7X4mm |
| 67 10024064C TELAIO VERNICIATO NERO |
| 68 10955025A ETICHETTA TRIANG. SIMBOLO TERRA |
| 69 10805060 VITE TCEI M4X6 UNI 5931 |
| 70 10803519 RONDELLA D4,2 DENT.ZN DIN 6978 |
| 71A 10022354A ESTRUSO DESTRO ANOD.BRILLANTE |
| 71B 10022364 ESTRUSO DESTRO ANOD.NERO |
| 72 10024192A PIASTRA FONDO VERN .NERA |
| 75A 10112016A REGOLATORE LIVELLO 120V 100K |
| 75B 10112018A REGOLATORE LIVELLO 230V 100K |
| 76A 10105010 PASSACAVO CAVO H05VV-F |
| 76B 10105012 PASSACAVO CAVO 3X16AWG |
| 77 10805071 VITE TCEI M4X10 A2 UNI 5931 |
| 78 10801032 VITE TSPEI M5X12 A2 UNI 5933 |
| 79 10803520 RONDELLA D.5,3 DENT.ZN |
| 80 10352056 PIEDINO |
| 81 10024160A CARROZZERIA |
| 82A 10102224 CAVO AL.SJT 3AWG16X2MT USA |
| 82B 10105130 CAVO ALIM.H05VV-F 3X1X2MT SCHUKO |
| 83 10852450 TUBO TRAZIONE 3/8" L2000 |
| 84 10852290A RACC.DRITTO 10-3/8"M-M |
| 85 10252060A POMPA ROTATIVA |
| 86A 10252082 MOTORE ELETTRICO 120W 120V |
| 86B 10252084 MOTORE ELETTRICO 120W 230V |
| 87 10652027 VALVOLA UNIDIREZIONALE |
| 88 10805512 DADO 4MA MEDIO ZN |
| 89 10255022 ANTIVBRANTE POMPA |
| 90A 10102508B CABLAGGIO 230V P.R. |
| 90B 10102518B CABLAGGIO 120V AWG P.R. |
| 91 10955029 ETICHETTA 4 LINGUE "COLLEG. TERRA OBBL." |
| 92 10355030 DISTANZIALE PER MICROINTERRUTTORE COMANDO LEVA |
| 93 | 10853223 RACCORDO CONICO A T 1/8" M/M/F |
| 94 | 10809019 VITE TBEI M3X8 BRUNITE |
| 95A | 10303010A ELETTROVALVOLA 2VIE 1/8" 230V |
| 95B | 10303018 ELETTROVALVOLA 2VIE 1/8" 120V |
| 96 | 10909010 TUBO D.4X2.5 TEFLON |
| 97 | 10852521 RACCORDO RIDUZIONE 3/8"M-1/8"F |
| 98 | 10855036 RACC DRITTO 1/4M 3/8F PRESSOSTATO |
| 99 | 10505018 OR EPDM OR6 DOCCIA ACQUA |
| 100 | 10402140 DOCGIA EROGAZIONE ACQUA |
| 101 | 10502070A OR 3187 PER MAZZOCCO D47,2X2,62 |
| 102 | 10052252A MAZZOCCO GRUPPO CAPSULA C/GUARNIZIONE |
| 103 | 10502050 GUARNIZIONE TENUTA CAPSULA |
| 104 | 10805026 VITE TSPEI M4X10 A2 |
| 105 | 10852620 RACC. RIDUZ. 2520 1/8M 3/8F |
| 106 | 10002362 TUBO PRESSOSTATO TV LX |
| 107 | 10502032 GUARN. SOTTO COPPA 8,5 TV A CIALDA |
| 108 | 10052220 FILTRO CIECO |
| 109 | 10052110 FILTRO 2 TAZZE |
| 110 | 10052100 FILTRO 1 TAZZA |
| 111 | 10052050 MOLLA FERMA FILTRO |
| 112 | 10052085 BECCUCCIO 2 VIE |
| 113 | 10052080 BECCUCCIO 1 VIA |
| 114 | 10502072 OR 4075 EPDM MOD. CIALDE |
| 115 | 10052236 MAZZOCCO GRUPPO CIALDA |
| 116 | 10055060 DOCGIA D.34 GRUPPO A CIALDA |
| 117 | 10805132 VITE TSPEI M4X8 A2 |
| 118 | 10402183 GIUDA MOLLA PER SNODO LANCIA TV |
| 119 | 10402182 MOLLA PER SNODO LANCIA TV |
| 120 | 10402185 GUARNIZIONE PTFE SNODO LANCIA TV |
| 121 | 10402180 RACC. RIDUZIONE PER SNODO LANCIA TV |
| 122 | 10402350 LANCIACAPPUCINATORE SON SNODO TV |
Fate una copia di questo modulo, compilato e inviatele via fax a:
Send it to:
