BEDIENUNGSANLEITUNG Treviso Sanremo
Bestellformular für Ersatzteile
Diese Bedienungsanleitung ist für die Anwendung durch Fachpersonal bestimmt und enthält Informationen und Ratschläge für den Gebrauch und die optimale Erhaltung Ihrer Kaffeemaschine.
Vor dem ersten Gebrauch ist dieses Heft ausführlich zu lesen und zu verstehen. Nur durch Einhaltung der in diesem Heft enthaltenen Hinweise können eine korrekte Funktion und eine längsmöglichste Lebensdauer Ihrer Maschine gewährleistet. Als Bestandteil des Produktes ist dieses Heft während der ganzen Lebensdauer der Maschine sorgfältig aufzubewahren.
mod. TREVISO – TREVISO LX – TREVISO LX 1500W
Halbautomatik mit Dauerabgabe, gesteuert von einem Wasserstandsregler über Mikroschalter auf dem Hebel der Abgabegruppe. Lieferbar in den Ausführungen TREVISO 1 Gruppe Vibrationspumpe, TREVISO LX 1 Gruppe Rotationspumpe, TREVISO LX 1500W 1 Gruppe Rotationspumpe Kessel 1,8 Liter Widerstand 1500W.
TECHNISCHE DATEN
| BREITE mm | 322 | |
| TIEFE mm 460 | ||
| HÖHE mm 451 | ||
| FASSUNGSVERMÖGEN KESSEL mod. TREVISO - TREVISO LX Liter 1,052 | ||
| FASSUNGSVERMÖGEN KESSEL mod. TREVISO LX 1500W Liter 1,8 | ||
| FASSUNGSVERMÖGEN TANK (Ausführung mit Vibrationspumpe) Liter 3,4 | ||
| VERSORGUNGSSPANNUNG V 120/230 | ||
| LEISTUNGSAUFNAHME WIDERSTAND mod. TREVISO - TREVISO LX | kW 1,3 | |
| LEISTUNGSAUFNAHME WIDERSTAND mod. TREVISO LX 1500W | kW 1,5 | |
| LEISTUNGSAUFNAHME ELEKTRO-VIBRATIONSPUMPE | kW | 0,041/120V - 0,048/230V |
| LEISTUNGSAUFNAHME ELEKTRO-ROTATIONSPUMPE | kW | 0,12 |
| LEISTUNGSAUFNAHME ELEKTROVENTIL | kW | 0,01 |
| LEISTUNGSAUFNAHME AUTOM. WASSERSTANDSREGLER | kW | 0,01 |
| BETRIEBSDRUCK KESSEL | (1,1-1,3 Bar) MPa | 0,11 : 0,13 |
| EICHDRUCK SICHERHEITSVENTIL | (1,8 Bar) MPa | 0,18 |
| EICHDRUCK SICHERHEITSVENTIL WÄRMETAUSCHER | (12 Bar) MPa 1,2 | |
| WASSERDRUCK VERSORGUNGSNETZ (MAX.) | (6 Bar) MPa 0,6 | |
| DRUCK BEI KAFFEEAUSGABE | (8-9 Bar) MPa | 0,8/0,9 |
Der A-gewichtete Schalldruckpegel der Maschine liegt unter 70dB.
Für den einwandfreien Betrieb und die richtige Wartung der Kaffeemaschine sollten die in dieser Bedienungsanleitung angeführten Vorschriften eingehalten und die enthaltenen Pläne beachtet werden.
INSTALLATION
Vor der Installation der Maschine sicherstellen, dass die Spannung und Leistung des Versorgungsnetzes den Daten entsprechen, die in der Tabelle der technischen Daten aufgeführt sind. Dann die Maschine aus der Verpackung nehmen und an ihrem Aufstellungsplatz stabil und standsicher positionieren. Dabei darauf achten, dass genügend Platz für die Benutzung der Maschine zur Verfügung steht.
(Ausführung mit Vibrationspumpe): Den Tank herausnehmen, reinigen, befüllen und wieder in seinen Sitz einsetzen, wobei die Schläuche wieder einzustecken sind. Maschine auf einem Oberrost-Boden- Abstand von 1,5 m positionieren.
ELEKTRISCHER ANSCHLUSS
Anschlusskabel mit Netz verbinden. Dabei ist ein Schutzschalter mit angemessener Leistung wie folgt zwischenzuschalten: Zuerst Massekabel und dann Phasenleiter installieren. Bei Demontage sind die obigen Arbeitsschritte in der umgekehrten Reihenfolge vorzunehmen. Die Maschine ist an einer effizienten Erdung nach den einschlägigen Normen anzuschließen.
N.B.: SICHERSTELLEN, DASS DIE TYPENSCHILDDATEN MIT DEN DATEN DER STROMLEITUNG ÜBEREINSTIMMEN.
Wasseranschluss
Die Maschinen sind ausschließlich mit kaltem Wasser zu speisen.1)
2) Bei der Ausführung TREVISO (Vibrationspumpe) den Tank herausnehmen, ausspülen, befüllen, wieder in seinen Sitz einsetzen, wobei die Schläuche wieder einzustecken sind, und den Verschluss verschließen.
3) Bei den Ausführungen TREVISO LX und TREVISO LX 1500W den Schlauch an das Wassernetz anschließen und anschließend an den Enthärter und an die Maschine; liegt der Druck des Wassernetzes über 6 bar, muss ein Druckminderer eingebaut werden, der im Ausgang auf höchstens 6 bar einzustellen ist.
Modell TREVISO LX – TREVISO LX 1500W: Der Enthärter ist eine unverzichtbare Komponente für den einwandfreien Betrieb der Maschine, für die Zubereitung eines optimalen Kaffees und für die lange Lebensdauer der Bauteile, da das Wasser von Kalk und Rückständen gereinigt wird, die anderenfalls die Lebensdauer der Maschine beeinträchtigen könnten.
Werden oben genannte Vorschriften nicht eingehalten, weist die Firma jede Verantwortung zurück!
INBETRIEBNAHME
Kontrolle vor der Inbetriebnahme
Vor der Inbetriebnahme der Maschine sicherstellen, dass:
der Stromversorgungsstecker eingesteckt ist. -
- bei den Ausführungen TREVISO LX und TREVISO LX 1500W der Wasserzulaufschlauch richtig an das Wassernetz angeschlossen ist, keine Lecks auftreten und der Anschluss an das Wassernetz geöffnet ist.
angeschlossen ist, keine Lecks auftreten und der Anschluss an das Wassernetz geöffnet ist.
Bei offenem Dampfhahn (H) den Hauptschalter (C) auf ON stellen und abwarten, dass das Wasser im Kessel den von der elektronischen Steuerung vorgegebenen angezeigten Höchststand erreicht.
Abwarten, dass Dampf aus dem Dampfrohr (H) austritt und dann den Hahn schließen und über das Manometer des Kessels kontrollieren, dass der Druck einen Wert von 0,8:1 bar erreicht und diesem hält. Anderenfalls ist die Einstellschraube des Druckwächters zu regulieren (+ erhöht, - vermindert).
Abgabe von heißem Wasser
Für die Abgabe von heißem Wasser sicherstellen, dass das Manometer des Kessels einen Druck von 0,8:1,3 bar anzeigt. Den Drehknopf des Hahns (B) gegen den Uhrzeigersinn drehen.
Bitte lassen Sie größte Vorsicht halten, um Verbrühungen zu vermeiden.
Dampfabgabe
Das Dampfrohr ist ausrichtbar. Für die Dampfabgabe einfach den Drehknopf (H) gegen den Uhrzeigersinn drehen.
Bitte lassen Sie größte Vorsicht walten, um Verbrühungen zu vermeiden!
Kaffeeabgabe
Den Filterträger (E) in seinen Sitz (D) einsetzen – Drehung gegen den Uhrzeigersinn. Den Hebel (L) anheben und nach Abwarten der gewünschten Kaffeemenge den Hebel (L) wieder in die Ausgangsposition bringen.
REINIGUNG
Filter: Nach der Abgabe des letzten Kaffees sind Filter und Filterträger mit Wasser zu reinigen. Zeigen sie Beschädigungen oder sind sie verstopft, müssen sie ausgetauscht werden.
Abflusswanne und Gitterrost: Der Gitterrost und die Abflusswanne sind häufig aus ihrem Sitz zu nehmen, um sie von Kaffeerückständen zu reinigen.
Wasserreinigungsanlage: Modell TREVISO LX – TREVISO LX 1500W: der Enthärter muss regelmäßig nach den vom Hersteller festgelegten und der Packungsbeilage zu entnehmenden Modalitäten regeneriert werden.
Außengehäuse: Das Außengehäuse und die Bauteile aus Stahl sind zur Vermeidung von Kratzern mit einem Schwamm und einem weichen Tuch zu reinigen. Es sollten keine Reinigungsmittel mit Scheuerpulvern, Lösungsmitteln oder Stahlwolle benutzt werden.
HINWEISE: Es wird empfohlen, während der Maschinenbenutzung die verschiedenen Instrumente unter Kontrolle zu halten und die normalen, vorhergehend beschriebenen Bedingungen zu überprüfen.
STÖRUNG/AUSFALL DER MASCHINE
Der Benutzer hat sich davon zu überzeugen, dass die Störung oder der Ausfall der Maschine nicht auf folgende Gründe zurückzuführen ist:
Fehlende Stromversorgung -
Modell TREVISO LX – TREVISO LX 1500W: wassermangel aus dem Speisenetz oder im Kessel.-
Für die Ausführung TREVISO (Vibrationspumpe) sicherstellen, dass sich Wasser im Tank befindet.-
Für andere Ursachen wenden Sie sich bitte an ein qualifiziertes SAN REMO Kundendienst Zentrum.
VOR DER DURCHFÜHRUNG VON ARBEITEN AN DER MASCHINE ODER VOR DER ENTFERNUNG VON GEHÄUSETEILEN IST STETS DIE STROM-ZUFUHR ZU UNTERBRECHEN.
GARANTIE
Jede gekaufte Maschine (bewahren Sie den Kassenzettel, die Rechnung und den Lieferschein auf) hat die gesetzliche Garantie: Diese sieht den kostenlosen Austausch von Teilen mit Produktionsfehlern vor. Ein Produktionsfehler muss vom Kundendienst oder vom Hersteller festgestellt und bestätigt werden. Voraussetzung der Garantieleistung ist, dass die Maschine nicht fehlerhaft benutzt oder anderweitig beschädigt wurde, dass an ihr keine Manipulationen durch nicht autorisierte Personen vorgenommen wurde oder dass nicht autorisierte Komponenten oder falsche Techniken angewandt wurden.
Das eventuell beschädigte Teil muss dem Hersteller zur Begutachtung übergeben werden.
HINWEIS = Füllpumpe nie trocken (= ohne Wasser) betätigen, um Beschädigungen wegen Überhitzung auszuschließen. Die Pumpe kann nicht unter Garantiebedingungen ersetzt werden.
Bei einem solchen unfachgemäßen Gebrauch wird die Pumpe nicht unter Garantiebedingungen ersetzt.
HINWEISE
Die Maschine darf nicht mit einem Wasserstrahl gereinigt werden.
Die Maschine nicht in Wasser tauchen.
Die Maschine darf nicht in der Nähe von Wärmequellen aufgestellt werden.
Die Maschine ist nicht für eine Installation im Freien geeignet.
Für eine sichere Benutzung muss die Maschine waagerecht aufgestellt werden.
Bei Beschädigungen des Speisekabels wenden Sie sich bitte an den SAN-REMO-Kundendienst, da für den Austausch des Kabels ein Spezialwerkzeug benötigt wird.
Die Maschine muss in Räumen mit einer Temperatur zwischen 5°C und 35°C betrieben werden.
BEI DEFEKTEN ODER BETRIEBSSTÖRUNGEN WENDEN SIE SICH BITTE AUSSCHLIESSLICH AN DAS FACHPERSONAL DES KUNDENDIENSTES.
Die in dieser Bedienungsanleitung aufgeführten Daten und Merkmale sind nicht bindend für die Herstellerfirma, die sich das Recht vorbehält, jederzeit Änderungen an den eigenen Modellen vorzunehmen.
Des Weiteren haftet die Herstellerfirma nicht für Schäden an Personen und Gegenständen, die auf eine Nichtbeachtung der in dieser
Bedienungsanleitung aufgeführten Vorschriften zurückzuführen sind.
INFORMATION FÜR DIE BENUTZER
Gemäß Art. 13 des ital. Gesetzesvertretenden Dekrets vom 25. Juli 2005, Nr. 151 zur Durchführung der EG-Richtlinien 2002/95, 2002/96 und 2003/108 hinsichtlich der Reduzierung vom Gebrauch von gefährlichen Substanzen in Elektro- und Elektronikgeräten, sowie der Entsorgung von Elektro- und Elektronikaltgeräten.“
Das Symbol der durchgestrichenen Abfalltonne auf dem Gerät oder der Verpackung bedeutet, dass das Gerät am Ende seiner Nutzzeit getrennt vom normalen Hausmüll entsorgt werden muss.
Die getrennte Müllsammlung dieses Altgerätes wird vom Hersteller organisiert und verwaltet.
Der Benutzer, der dieses Gerät entsorgen möchte, muss sich also an den Hersteller wenden und das vom Hersteller angewandten System zur Gewährleistung der getrennten Sammlung des Altgeräts befolgen.
Die angemessene getrennte Sammlung zur Gewährleistung des fachgerechten Recycling und der umweltfreundlichen Entsorgung des Altgerätes trägt dazu bei, dass etwaige negative Einflüsse auf Umwelt und Gesundheit vermieden und Einzelteile und Materialien des Gerätes wieder verwertet werden können.
Bei vorschriftswidriger Entsorgung des Produkts seitens des Benutzers werden die von der geltenden Gesetzgebung vorgesehenen Verwaltungsstrafen auferlegt.

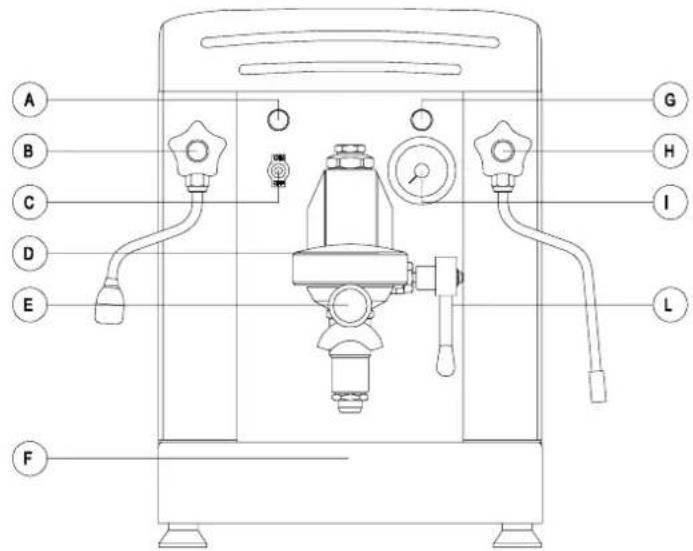

mod. TREVISO
A - Kontrollleuchte Anstehen von Netzspannung
B - Drehknopf Wasserhahn
C - Hauptschalter
D - Filterträger-Einsatzgruppe
E - Filterträger
F - Abflusswanne
G - Kontrollleuchte Wassermangel
H - Drehknopf Dampfhahn
I - Manometer Kessel
L - Betätigungshebel Kaffeeabgabe
M - Manometer Pumpe
N - Zugschlauch Wasserbefüllung


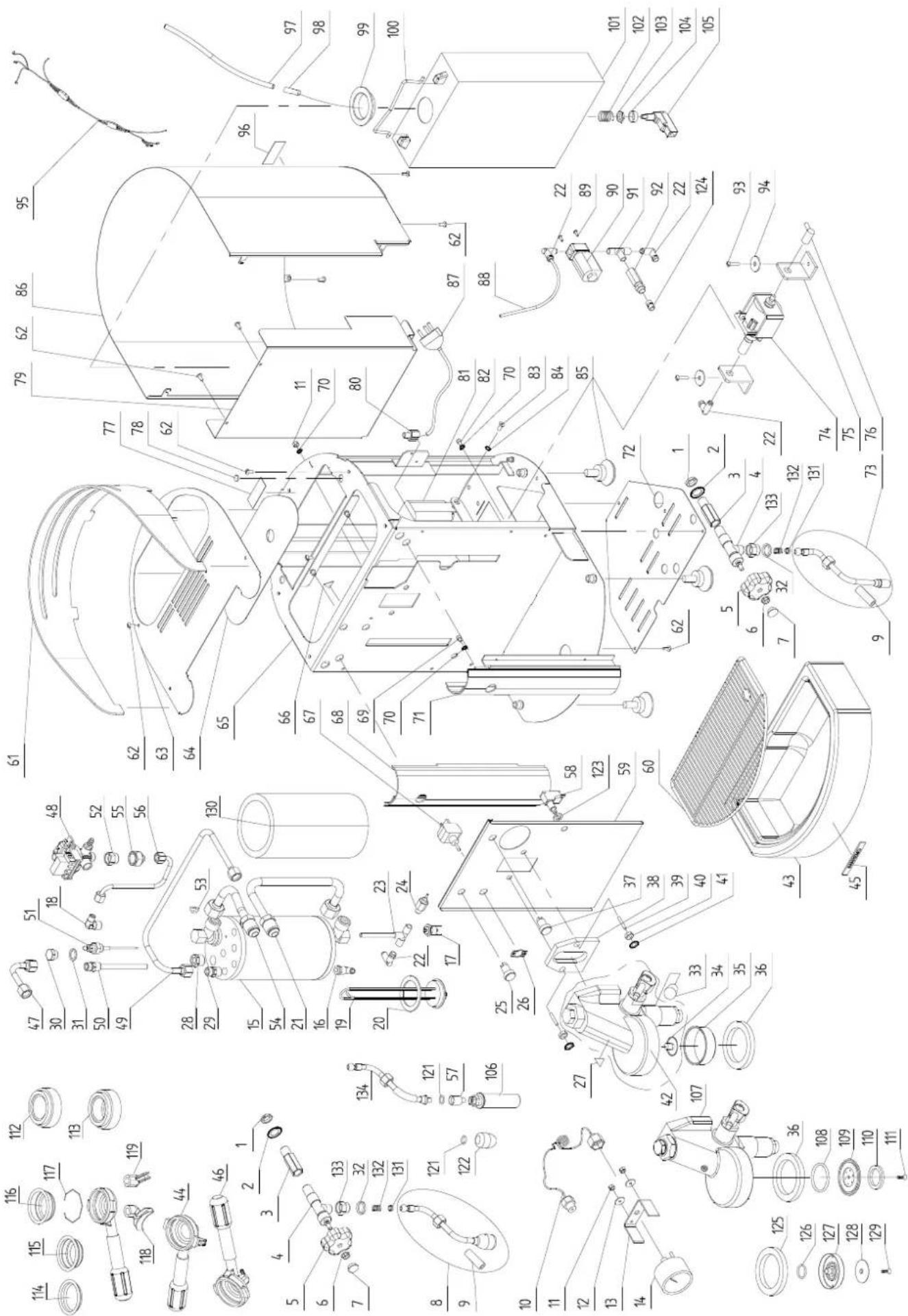

| POS. | COD. | BESCHREIBUNG |
| 1 | 10853081 | MUTTER 1/4" SECHS. |
| 2 | 10040048 | UNTERLEGSCHEIBE D.14,5X24X1 GEZAH. VERZINKT |
| 3 | 10852040A | VERLÄNGERUNG HAHN |
| 4 | 10402113 | VERCHROMTER HAHN |
| 5 | 10402085 | DREHKNOPF HAHN |
| 6 | 10809012 | MUTTER 6MA VERZINKT |
| 7 | 10402098 | VERSCHLUSS DREHKNOPF (WASSER)HAHN SIEBGEDR. |
| 8 | 10402346 | WAS$ERROHR KOMPLETT MIT GELENK |
| 9 | 10753050 | VERBRENNUNGSSCHUTZGUMMI |
| 10 | 10002342 | ROHR MANOMETER KESSEL |
| 11 | 10805512 | MUTTER 4MA MITTEL VERZINKT |
| 12 | 10805562 | UNTERLEGSCHEIBE D. 4x16x1.5 FLACH VERZINKT |
| 13 | 10012136 | BÜGEL MANOMETER |
| 14 | 10552016 | MANOMETER KESSEL |
| 15 | 10002632A | KESSEL D.100XH181 ANSCHL. VERSCHWEISST |
| 16 | 10853224A | L-SCHNELLANSCHLUSS 4 X 1/4" AG DREHBAR |
| 17 | 10115030 | THERMOSTAT 125° MIT MAN. RESET |
| 18 | 10852250A | ANSCHLUSS L 6-1/4"M |
| 19A | 10452021A | WIDERSTAND 1300 W 120 V |
| 19B | 10452020A | WIDERSTAND 1300 W 230 V |
| 20 | 10502018 | UNTERLEGSCHEIBE D.56X41,5X2mm PTFE |
| 21 | 10002346A | UNTERES WÄRMETAUSCHERROHR |
| 22 | 10853210 | L-VERBINDUNGSSTÜCK 4X1/8" VITON M DREHBAR |
| 23 | 10042019 | INJEKTOR D.6 |
| 24 | 10655557 | EXPANSIONSVENTIL |
| 25A | 10553030 | LEUCHTANZEIGE GRÜN 120 V |
| 25B | 10553034 | LEUCHTANZEIGE GRÜN 230 V |
| 26 | 10553064 | SCHLD ON-OFF |
| 27 | 10955013 | DREIECK. SCHILD SYMBOL HEISSE OBERFLÄCHE |
| 28 | 10852092 | ANSCHLUSS REDUZIERSTÜCK 3/8" AG 1/4" IG |
| 29 | 10855032B | GERADER ANSCHLUSS 8-1/4" AG |
| 30 | 10852540 | ANSCHLUSS VERSCHLUSS 1/4" AG |
| 31 | 10852180 | UNTERLEGSCHEIBE KUPFER 1/4" |
| 32 | 10402185 | PTFE - DICHTUNG GELENK ROHR TV |
| 33 | 10052165 | HEBELGRIFF GRUPPE |
| 34 | 10052141 | DIFFUSOR GRUPPE |
| 35 | 10052120 | NETZDUSCHE GRUPPE |
| 36 | 10502110 | UNTERKAPPENDICHTUNG H 8,2 mm |
| 37A | 10553031 | LEUCHTANZEIGE ROT 120 V |
| 37B | 10553036 | LEUCHTANZEIGE ROT 230 V |
| 38 | 10502130 | DICHTUNG FESTST. GRUPPE HEBEL |
| 39 | 10052134 | STIFTSCHRAUBEN GRUPPE |
| 40 | 10802500 | MUTTER 8MA MITTEL VERZINKT |
| 41 | 10803538 | UNTERLEGSCHEIBE D.8,2 GEZAH. VERZINKT |
| 42 | 10052005 | HEBELGRUPPE KOMPLETT |
| 43 | 10024098 | ABFLUSSWANNE |
| 44 | 10402118 | FILTERTRÄGEREINHEIT 2 TASSEN GENEIGT |
| 45 | 10955018 | SCHLD LOGO SAN REMO |
| 46 | 10402116 | FILTERTRÄGEREINHEIT 1 TASSE GENEIGT |
| 47 | 10002364 | MODERNISIERTER HEISSWASSERBEZUGSROHR- DRUCKWÄCHTER |
| 48A | 10602050A | DRUCKWÄCHTER 120 V |
| 48B | 10602060B | DRUCKWÄCHTER 230 V |
| 49 | 10002366 | MODERNISIERTER DAMPFAUSGANGSROHR- DRUCKWÄCHTER |
| 50 | 10853059 | SAUCROHR |
| 51 10112059 FÜLLSTANDSONDE 105mm |
| 52 10855036 ANSCHL. GERADE 1/4M 3/8F DRUCKWÄCHTER |
| 53 10052153 DÜSE ÖFFNUNG D. 3 mm |
| 54 10002344A ROHR TAUSCHER OB. |
| 55 10852620 ANSCHL. REDUZ. 2520 1/8M 3/8F |
| 56 10002352 ROHR DRUCKWÄCHTER TV VAR.B |
| 57 10852129 ANSCHL. MILCHAUFSCHÄUMERROHR TV-TVLX |
| 58 10112052 MIKROSCHALTER MIT MUTTER HEBELSTEUERUNG |
| 59 10024170 FRONTSCHUTZ |
| 60 10024180A ABFLUSSGITTER INOX |
| 61 10352045 TASSENHALTER RAUCHGRAU |
| 62 10805027 SCHRAUBE TBL- M4x10 A2 |
| 63 10024165 OBERER DECKEL |
| 64 10024168 DECKEL WASSERBEHÄTER |
| 65 10024064C RAHMEN SCHWARZ LACKIERT |
| 66 10955025A DREIECK. SCHILD SYMBOL ERDE |
| 67 10553060 ZWEIPOLIGER HEBELSCHALTER |
| 68A 10022356A FLIESSPRESSTEIL LINKS ELOX. GLÄNZEND |
| 68B 10022366 FLIESSPRESSTEIL LINKS ELOX. SCHWARZ |
| 69 10805060 INBUSSCHRAUBE M4X6 A2 UNI 5931 |
| 70 10803519 UNTERLEGSCHEIBE D.4,2 GEZAH. VERZINKT DIN 6798 |
| 71A 10022354A FLIESSPRESSTEIL RECHTS ELOX. GLÄNZEND |
| 71B 10022364 FLIESSPRESSTEIL RECHTS ELOX. SCHWARZ |
| 72 10024192A BODENPLATTE SCHWARZ LACK. |
| 73 10402348 DAMPFROHR KOMPLETT MIT GELENK |
| 74A 10255011 VIBRATIONSPUMPE 120 V 60 HZ |
| 74B 10255038 VIBRATIONSPUMPE 9BAR 230V 50Hz |
| 75 10011524 L-FÖRMIGE PUMPENHALTERUNG |
| 76 10255030 L-FÖRMIGE PIPETTE |
| 77 10955030 SCHILD 4 S. „SPANNUNG UNTERBRECHEN“ |
| 78 10112202 DECKELMAGNET |
| 79 10024196A BÜGEL MIKROSCHALTER WASSERVAKUUM SCHWARZ LACK. |
| 80A 10105010 KABELDURCHGANG KABEL HO5VV-F |
| 80B 10105012 KABELDURCHGANG KABEL 3X16AWG |
| 81A 10112016A WASSERSTANDREGLER 120V 100K |
| 81B 10112018A WASSERSTANDREGLER 230V 100K |
| 82 10805071 SCHRAUBE TCEI M4X10 A2 UNI 5931 |
| 83 10801032 FLACHSENKSCHRAUBE MIT INNENSECHSKANT M5X12 A2 UNI 5933 |
| 84 10803520 UNTERLEGSCHEIBE D5,3 GEZAH. VERZINKT |
| 85 10352056 FUSS |
| 86 10024160A GEHÄUSE |
| 87A 10102224 STROMVERSORGUNGSKABEL SJT 3AWG16X2MT USA |
| 87B 10105130 KABEL AL.H05VV-F 3X1X2MT SCHUKO 3FF 6,3 |
| 88 10909010 SCHLAUCH D4X2.5 TEFLON |
| 89 10809019 SCHRAUBE TBEI M3X8 BRÜNIERT |
| 90A 10303018 2-WEGE-ELEKTROVENTIL 1/8" 120 V |
| 90B 10303010A 2-WEGE-ELEKTROVENTIL 1/8" 230 V |
| 91 10853223 T-ANSCHLUSS 1/8" AG/AG/IG KONISCH |
| 92 10652027 RÜCKSCHLAGVENTIL |
| 93 10805022 SCHRAUBE TBL- M4X20 A2 POLIERS |
| 94 10809002 UNTERLEGSCHEIBE D6.4X24X2 FLACH VERZINKT |
| 95A 10102516B BESCHALTUNG P.V.120V F.T.6,3F |
| 95B 10102506B BESCHALTUNG P.V.230V F.T.6,3F |
| 96 10955029 SCHILD 4 S. „ANSCHL. ERDUNG“ |
| 97 10905010 SILIKONSCHLAUCH NEUTRAL D.7X4 AGAG |
| 98 | 10355178A | VERSCHMUTZUNGSFILTER FÜR BEHÄLTER |
| 99 | 10355105 | DECKEL D.45 TANK |
| 100 | 10353500 | GRIFF BEHÄLTER |
| 101 | 10353243B | BEHÄLTER L 3,4 H=280 mm |
| 102 | 10652072 | FEDER MIKROSCHALTER WASSERVAKUUM |
| 103 | 10809040 | MUTTER M11X1 FÜR MIKRO |
| 104 | 10355027 | DISTANZSTÜCK MIKROSCHALTER WASSERVAKUUM |
| 105 | 10112056 | MIKROSCHALTER WASSERVAKUUM |
| 106 | 10402302 | MILCHAUF SCHÄUMER KOMPLETT GOCCIA |
| 107 | 10052006 | HEBELGRUPPE MODIF. FÜR KAPSELN |
| 108 | 10502070A | OR 3187 FÜR "MAZZOCCO" D47 ,2X2,62 |
| 109 | 10052252A | MAZZOCCO KAPSELEINHEIT M/DICHTUNG |
| 110 | 10502050 | DICHTUNG KAPSELABDICHTUNG |
| 111 | 10805026 | SCHRAUBE TSPEI M4X10 A2 |
| 112 | 10402322 | PAS SSTÜCK SIEBTR. KAPSEL 2 AUSG. |
| 113 | 10402321A | PAS SSTÜCK SIEBTR. KAPSEL 1 AUSG. |
| 114 | 10052220 | BLINDFILTER |
| 115 | 10052110 | 2-TASSEN-FILTER |
| 116 | 10052100 | 1-TASSEN-FILTER |
| 117 | 10052050 | FILTERFESTSTELLFEDER |
| 118 | 10052085 | 2-WEGE-AUSLAUF |
| 119 | 10052080 | 1-WEGE-AUSLAUF |
| 120 | 10502041 | O-RING 2025 EPDM D6,07X1,78 WASSERDIFF. |
| 121 | 10505018 | O-RING 6 EPDM D.7,2X1,9 WASSERDUSCHE |
| 122 | 10402140 | WASSERABGABEDUSCHE |
| 123 | 10355030 | DISTANZSTÜCK MIKROSCHALTER HEBEL ABGABE |
| 124 | 10853204 | SCH NELLANSCHLUSS GERADE 4X1/8" AG |
| 125 | 10502032 | ÖLWANNENDICHT. 8,5 TV FÜR PADS |
| 126 | 10502072 | OR 4075 EPDM MOD. PADS |
| 127 | 10052236 | MAZZOCCO PAD-EINHEIT |
| 128 | 10055060 | WASSERAUSLAUF D.34 PAD-EINHEIT |
| 129 | 10805132 | SCH RAUBE TSPEI M4X8 A2 |
| 130 | 10025500 | MELAMINBLENDE TV |
| 131 | 10402183 | FEDERFÜHRUNGSSCHIENE FÜR GELENK ROHR TV |
| 132 | 10402182 | FEDER FÜR GELENK ROHR TV |
| 133 | 10402180 | ANSCHL. REDUZIERSTUTZEN FÜR GELENKROHR TV |
| 134 | 10402350 | ROHR MILCHAUF SCHÄUMER MIT GELENK TV |


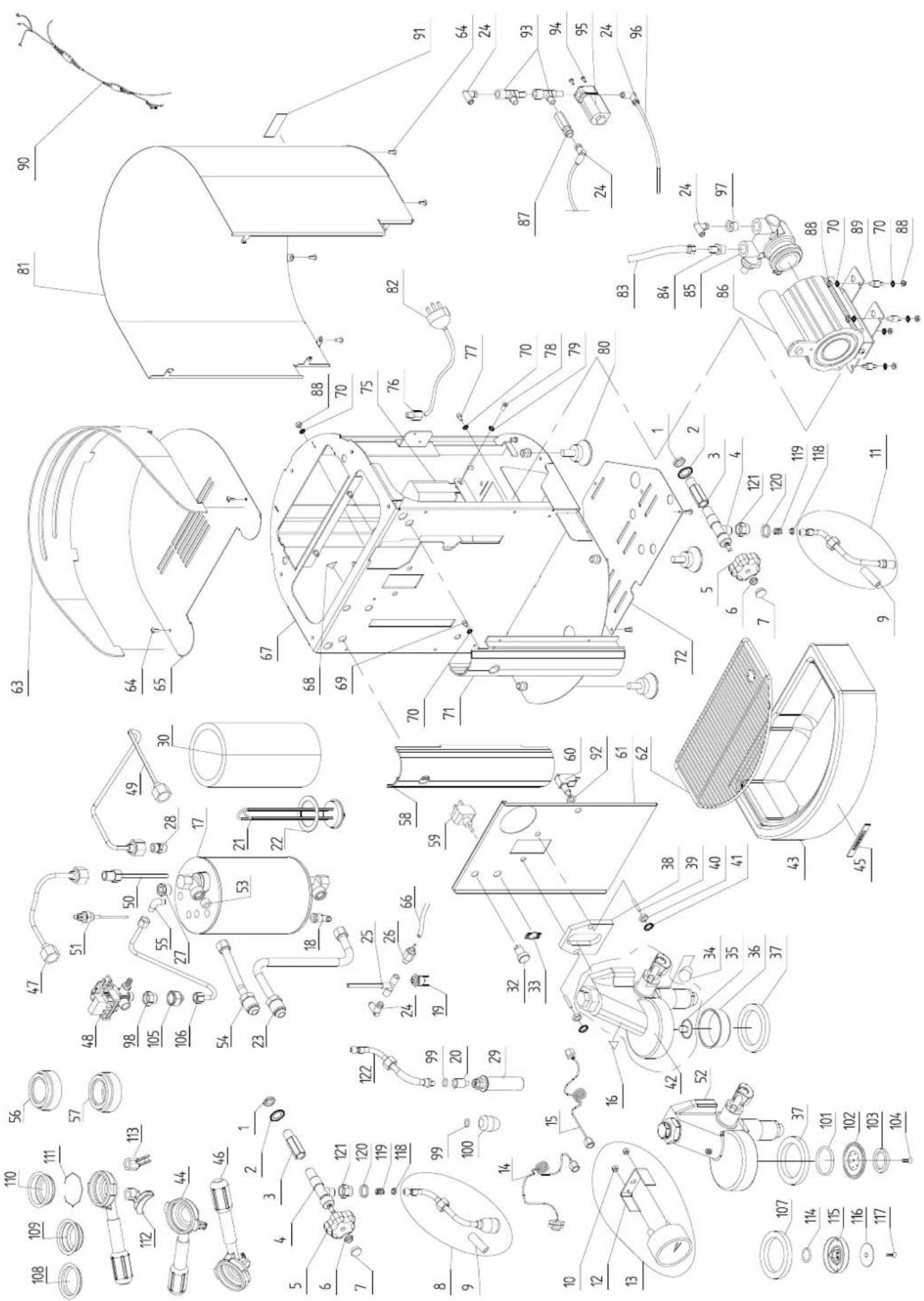

SCHALTPLAN TREVISO LX 1. A1 A2 A3 A4 A5 A6 A7 2. Mikroschalter des Druckwächters Mikroschalter Gruppe Niveausonde Hauptschalter Pumpe 2-Wege-Elektro ventil Kontrollleuchte Anstehen von Spannung Thermostat manuelle Rücksetzung Widerstand KesselLEGENDE EXPLOSIONSZEICHNUNG TREVISO LX STAND 09-09
| POS. | COD. | BESCHREIBUNG |
| 1 | 10853081 MUTTER 1/4" SECHS. | |
| 2 | 10040048 UNTER LEGSCHEIBE D14,5X24X1 GEZAH. VERZINKT | |
| 3 | 10852040A VERLÄNGERUNG HAHN | |
| 4 | 10402113 VERCHROMTER HAHN | |
| 5 | 10402085 DREHKNOPF HAHN | |
| 6 | 10809012 MUTTER 6MA GEFLANSCHT | |
| 7 | 10402098 VERSCHLUSS DREHKNOPF (WASSER)HAHN SIEBGEDR. | |
| 8 | 10402346 WASSERROHR KOMPLETT MIT GELENK | |
| 9 | 10753050 VERBRENNUNGSSCHUTZGUMMI | |
| 10 | 10805531 MUTTER 5MA VERZINKT | |
| 11 | 10402348 DAMPFROHR KOMPLETT MIT GELENK | |
| 12 | 10012138 BEFESTIGUNGSBÜGEL MANOMETER | |
| 13 | 10552015 MANOMETER DOPPELSKALA D. 60 | |
| 14 | 10002342 ROHR MANOMETER KESSEL | |
| 15 | 10002018 ROHR MANOMETER PUMPE | |
| 16 | 10955013 DREIECK. SCHILD HEISSE OBERFLÄCHE | |
| 17 | 10002634A KESSEL D.120 LT. 1,8 ANSCHL. VERSCHWEISST | |
| 18 | 10853224A L-SCHNELLANSCHLUSS 4X1/4"M DREHBAR | |
| 19 | 10115030 THERMOSTAT 125° MIT MAN. RESET | |
| 20 | 10852129 ANSCHL. MILCHAUFSCHÄUMERROHR TV-TVLX | |
| 21A | 10452024 WIDERSTAND 1500 W 230 V | |
| 21B | 10452026 WIDERSTAND 1500 W 120 V | |
| 22 | 10502018 UNTER LEGSCHEIBE D.52X41X2 mm PTFE | |
| 23 | 10002356 SCHLAUCH TAUSCHER UNTEN | |
| 24 | 10853210 L-VERBINDUNGSSTÜCK 4X1/8" VITON M DREHBAR | |
| 25 | 10042019 INJEKTOR D. 6 | |
| 26 | 10655557 EXPANSIONSVENTIL | |
| 27 | 10852092 ANSCHLUSS REDUZIERSTÜCK 3/8" AG-1/4" IG | |
| 28 | 10855032B GERADER ANSCHLUSS 8-1/4" AG | |
| 29 | 10402302 MILCHAUFSCHÄUMER KOMPLETT GOCCIA | |
| 30 | 10025510 MELAMINBLENDE TV LX | |
| 32A | 10553030 LEUCHTANZEIGE GRÜN 120V | |
| 32B | 10553034 LEUCHTANZEIGE GRÜN 230V | |
| 33 | 10553064 SCHILD ON-OFF | |
| 34 | 10052165 HEBEL GRIFF GRUPPE | |
| 35 | 10052141 DIFFUSOR GRUPPE | |
| 36 | 10052120 NETZDUSCHE | |
| 37 | 10502110 UNTER KAPPENDICHTUNG H 8,2 mm | |
| 38 | 10502130 DICHTUNG FESTST. GRUPPE HEBEL | |
| 39 | 10052134 STIFTSCHRAUBEN GRUPPE | |
| 40 | 10802500 MUTTER 8MA MITTEL VERZINKT | |
| 41 | 10803538 UNTER LEGSCHEIBE D.8,2 GEZAH. VERZINKT | |
| 42 | 10052005 HEBEL GRUPPE KOMPLETT | |
| 43 | 10024098 ABFLUSSWANNE | |
| 44 | 10402118 FILTERTRÄGEREINHEIT 2 TASSEN GENEIGT | |
| 45 | 10955018 SCHILD LOGO SAN REMO | |
| 46 | 10402116 FILTERTRÄGEREINHEIT 1 TASSE GENEIGT | |
| 47 | 10002360 ROHR HEISSWASSERENTNAHME | |
| 48A | 10602050A DRUCKWÄCHTER 120 V | |
| 48B | 10602060B DRUCKWÄCHTER 230 V | |
| 49 | 10002358 ROHR DAMPFAUSCANG | |
| 50 | 10853069 SAUGROHR | |
| 51 | 10112059 NIVEALSONDE 105 mm | |
| 52 | 10052006 HEBEL GRUPPE MODIF. FÜR KAPSELN |
| 53 | 10052153 DÜSE ÖFFNUNG D.3 mm |
| 54 | 10002354 ROHR TAUSCHER OBEN |
| 55 | 10852250A L- ANSCHLUSS 1020-6/1/4" M |
| 56 | 10402322 PASSSTÜCK SIEBTR. KAPSEL 2 AUSG. |
| 57 | 10402321A PASSSTÜCK SIEBTR. KAPSEL 1 AUSG. |
| 58A | 10022356A FLIESSPRESSTEIL LINKS ELOX. GLÄNZEND |
| 58B | 10022366 FLIESSPRESSTEIL LINKS ELOX. SCHWARZ |
| 59 | 10553060 ZWEIPOLIGER HEBELSCHALTER |
| 60 | 10112052 MIKROSCHALTER MIT MUTTER HEBELSTEUERUNG |
| 61 | 10024172 FRONTSCHUTZ |
| 62 | 10024180A ABFLUSSGITTER INOX |
| 63 | 10352045 TASSENHALTER RAUCHGRAU |
| 64 | 10805027 SCHRAUBE TBL-M4x10 A2 |
| 65 | 10024166 OBERER DECKEL |
| 66 | 10905010 SILIKONSCHLAUCH NEUTRAL D.7X4 mm |
| 67 | 10024064C RAHMEN SCHWARZ LACKIERT |
| 68 | 10955025A DREIECK. SCHILD SYMBOL ERDE |
| 69 | 10805060 INBUSSCHRAUBE M4X6 UNI 5931 |
| 70 | 10803519 UNTERLEGSCHEIBE D4,2 GEZAH. VERZINKT DIN 6978 |
| 71A | 10022354A FLIESSPRESSTEIL RECHTS ELOX. GLÄNZEND |
| 71B | 10022364 FLIESSPRESSTEIL RECHTS ELOX. SCHWARZ |
| 72 | 10024192A BODENPLATTE SCHWARZ LACK. |
| 75A | 10112016A WASSERSTANDREGLER 120V 100K |
| 75B | 10112018A WASSERSTANDREGLER 230V 100K |
| 76A | 10105010 KABELDURCHGANG KABEL H05VV-F |
| 76B | 10105012 KABELDURCHGANG KABEL 3X16AWG |
| 77 | 10805071 SCHRAUBE TCEI M4X10 A2 UNI 5931 |
| 78 | 10801032 FLACHSENKSCHRAUBE MIT INNENSECHSKANT M5X12 A2 UNI 5933 |
| 79 | 10803520 UNTERLEGSCHEIBE D.5,3 GEZAH. VERZINKT |
| 80 | 10352056 FUSS |
| 81 | 10024160A GEHÄUSE |
| 82A | 10102224 STROMVERSORGUNGSKABEL SJT 3AWG16X2MT USA |
| 82B | 10105130 STROMVERSORGUNGSKABEL H05VV-F 3X1X2MT SCHUKO |
| 83 | 10852450 ZUGROHR 3/8" L2000 |
| 84 | 10852290A GERADER ANSCHLUSS 10-3/8" AG-AG |
| 85 | 10252060A ROTATIONSPUMPE |
| 86A | 10252082 ELEKTROMOTOR 120 W 120 V |
| 86B | 10252084 ELEKTROMOTOR 120 W 230 V |
| 87 | 10652027 RÜCKSCHLAGVENTIL |
| 88 | 10805512 MUTTER 4MA MITTEL VERZINKT |
| 89 | 10255022 VIBRATIONSDÄMPFER PUMPE |
| 90A | 10102508B VERKABELUNG 230 V P.R. |
| 90B | 10102518B VERKABELUNG 120 V AWG P.R. |
| 91 | 10955029 SCHILD 4 SPRACHEN „ERDUNG OBLIGAT.“ |
| 92 | 10355030 DISTANZSTÜCK FÜR MIKROSCHALTER HEBELSTEUERUNG |
| 93 | 10853223 KONISCHER T-ANSCHLUSS 1/8" AG/AG/IG |
| 94 | 10809019 SCHRAUBE TBEI M3X8 BRÜNIERT |
| 95A | 10303010 2-WEGE-ELEKTROVENTIL 1/8" 230V |
| 95B | 10303018 2-WEGE-ELEKTROVENTIL 1/8" 120V |
| 96 | 10909010 SCHLAUCH D.4X2.5 TEFLON |
| 97 | 10852521 ANSCHLUSS REDUZIERSTÜCK 3/8"M-1/8"F |
| 98 | 10855036 ANSCH.. GERADE 1/4M 3/8F DRUCKWÄCHTER |
| 99 | 10505018 O-RING EPDM O-RING6 WASSERDUSCHE |
| 100 | 10402140 WASSERABGABEDUSCHE |
| 101 | 10502070A OR 3187 FÜR "MAZZOCCO" D47 ,2X2,62 |
| 102 | 10052252A MAZZOCCO KAPSELEINHEIT M/DICHTUNG |
| 103 | 10502050 DICHTUNG KAPSELABDICHTUNG |
| 104 | 10805026 SCHRAUBE TSPEI M4X10 A2 |
| 105 | 10852620 ANSCHL. REDUZ. 2520 1/8M 3/8F |
| 106 | 10002362 ROHR DRUCKWÄCHTER TV LX |
| 107 | 10502032 ÖLWANNENDICHT. 8,5 TV FÜR PADS |
| 108 | 10052220 BLINDFILTER |
| 109 | 10052110 2-TASSEN-FILTER |
| 110 | 10052100 1-TASSEN-FILTER |
| 111 | 10052050 FILTERFESTSTELLFEDER |
| 112 | 10052085 2-WEGE-AUSLAUF |
| 113 | 10052080 1-WEGE-AUSLAUF |
| 114 | 10502072 OR 4075 EPDM MOD. PADS |
| 115 | 10052236 MAZZOCCO PAD-EINHEIT |
| 116 | 10055060 WASSERAUSLAUF D.34 PAD-EINHEIT |
| 117 | 10805132 SCHRAUBE TSPEI M4X8 A2 |
| 118 | 10402183 FEDERFÜHRUNGSSCHIENE FÜR GELENK ROHR TV |
| 119 | 10402182 FEDERFÜR GELENK ROHR TV |
| 120 | 10402185 PTFE - DICHTUNG GELENK ROHR TV |
| 121 | 10402180 ANSCHL. REDUZIERSTUTZEN FÜR GELENKROHR TV |
| 122 | 10402350 ROHR MILCHAUFSCHÄUMER MIT GELENK TV |
Spare parts order form – Bestellformular für Ersatzteile
Machen Sie eine Kopie von diesem Formular, füllen Sie es aus und senden Sie es per Fax an:
