BEDIENUNGSANLEITUNG ASPIRE 5830TG ACER

© 2011 Alle Rechte vorbehalten.

Kurzanleitung für Aspire Notebook Serie

Originalausgabe: 02/2011

Modellnummer:

Seriennummer:

Kaufdatum:

Kaufort:

Das Wichtigste zuerst

Wir möchten uns bei Ihnen dazu bedanken, dass Sie sich in Bezug auf mobilen Computerbedarf für ein Acer-Notebook entschieden haben.

Ohre Anweisungen

Als Hilfe für Sie beim Benutzten Ihres Acer-Notebooks haben wir einen Satz von Richtlinien aufgestellt:

Zuallererst hilft Ohnen das Setup-Poster, den Computer das ersten Mal in Betrieb zunehmen.

Die Allgemeine Bedienungsanleitung für Aspire Serie enthalt hilfreiche Informationen, die sich auf alle Modelle der Aspire-Produktreihen beziehen. Es werden Themen wie z. B. die Verwendung von Tastatur und Audio usw. behandelt. Die Allgemeine Bedienungsanleitung kann sich z. T. auf Funktionen oder Eigenschaften beziehen, die es nur in bestimmten Modellen der Serien und nicht unbedingt in dem von Ihnen erworbenen Modell gibt. Solche Stellen sind im Text mit „Nur für bestimmte Modelle" gekennzeichnet.

Die Kurzanleitung stellt Ohnen die grundlegenden Features und Funktionen Ihres neuen Computers vor. Für weitere Informationen dazu, wie Ohnen Ihr Computer herself kann, noch Produktiver zu arbeiten,lesen Sieitte die Allgemeine Bedienungsanleitung für Aspire Serie. Diese Bedienungsanleitung enthalt detaillierte Informationen zu Themen wie z. B. System-Programmen, Datenwiederherstellung, Erweiterungsoptionen und Problembehebung. Darüber hinaus enthalt es Informationen zur Garantie und allgemeine Bestimmungen und Sicherheitshinweise zu ihrem Notebook. Die Bedienungsanleitung steht in PDF (Portable Document Format) zur Verfügung und ist bereits in Ihr Notebook installiert. Gehen Sie folgendermaßen vor, um auf die Bedienungsanleitung zuzugreifen:

1 Klichen Sie auf Start > Alle Programme > AcerSystem.
2 Klicken Sie auf Aspire Generic User Guide.

Hinweis: Zum Betrachten der Datei muss Adobe Reader installiert sein. Wenn Adobe Reader nicht auf Ihr dem Computer installiert ist, wird durch Klicken auf Aspire Generic User Guide zuerst das Setup-Programm von Adobe Reader ausgeführrt. Folgen Sie zur Durchführung der Installation den Anweisungen auf dem Bildschirm. Hinweise über die Verwendung von Adobe Reader finden Sie im Menu Hüfe und Support.

Ohre Acer-Notebook-Tour

Nachdem Sie den Computer wie im Übersichtsblatt gezeigt aufgestellt haben, finden Sie im Folgenden eine Übersicht über Ihr neuen Acer-Notebook.

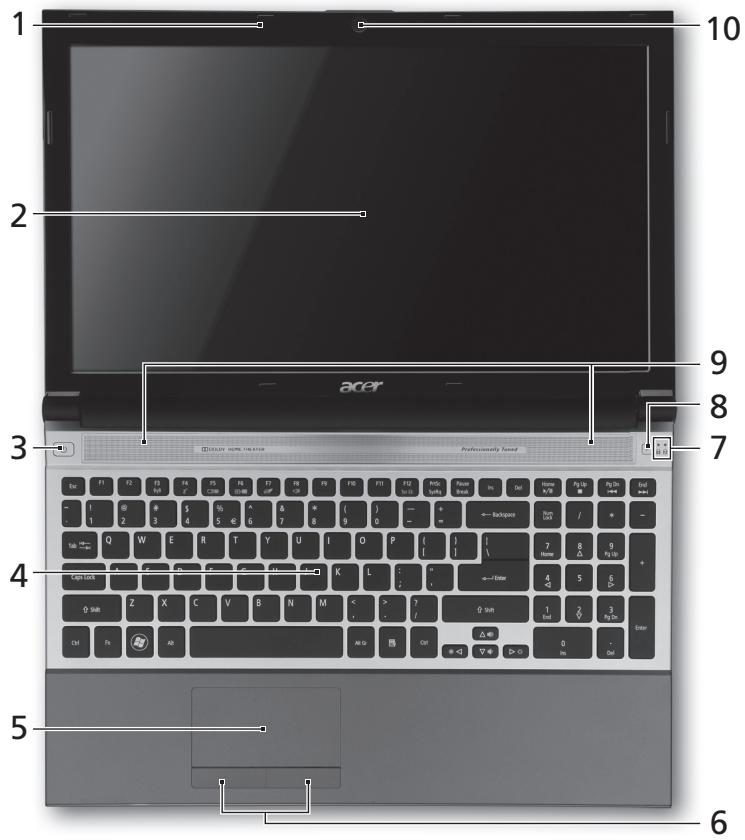

Ansicht von oben

#	Symbol	Element	Beschreibung
1		Mikrofon	Internes Mikrofon für die Tonaufnahme.
2		Anzeigebildschirm	Wird auch als LCD (Liquid-Crystal-Display) bezeichnet. Zeigt die Ausgabe des Computers an (konfiguration kann sich von Modell zu Modell untersuchen).
3		Ein/Aus-Taste/-Anzeige	Schaltet den Computer ein und aus. Zeigt den Ein/Aus-Status des Computers an.
4		Tastatur	Dient der Eingabe von Daten in den Computer.
5		Touchpad	Berührungssensible Zeigegerät, das die gleichen Funktionen besitzt wie eine Computer-Maus.
6		Anklicktasten (links und rechts)	Die linken und rechten Tasten funktionieren wie die linken und rechten Tasten einer Maus.
7		NumLk-Anzeige	Leuchtet auf, wenn die Num Lock-Funktion aktiviert ist.
		Caps Lock-Anzeige	Leuchtet auf, wenn die Caps Lock-Funktion aktiviert ist.
8	P	Acer PowerSmart Taste	Aktiviert den Energiesparmodus des Computers (konfiguration kann sich von Modell zu Modell untersuchen).
		P-Taste	Programmierbare Taste (konfiguration kann sich von Modell zu Modell untersuchen).
9		Loutsprecher	Geben Sie Ton in Stereo aus.
10		Integrierte Webcam	Web-Kamera für Videokommunikation.

Direkttasten

Der Computer besitzt Direkttasten oder Tastenkombinationen für den Zugriff auf Computersteuerungen wie z. B. Bildschirmhelligkeit und Ausgangslautstärke.

Zum Aktivieren von Hotkeys müssen Sie zuerst die --Taste drucken und halten und dann die andere Taste der Hotkey-Kombination drucken.

Direkttaste	Symbol	Funktion	Beschreibung
+Fn> + <F3>	(◇◇)	Kommunika-tion	Aktiviert/Deaktiviert die Kommunikationsgeräte des Computers.
<Fn> + <F4>	Z²	Energiespar-modus	Schaltet den Computer in den Energiesparmodus.
<Fn> + <F5>	□□□	Display-Schalter	Wechselt die Anzeigeausgabe zwischen Anzeigebildschirm, externem Monitor (falls angeschlossen) und gleichzeitig beiden Anzeigen.
<Fn> + <F6>	□□□	Bildschirm leer	Schaltet die Hintergrundbeleuchtung des Bildschirms aus, um Energie zu sparen. Drücken Sie zum Einschalten eine beliebige Taste.
<Fn> + <F7>	□□□	Touchpad-Schalter	Schaltet das interne Touchpad ein oder aus.
<Fn> + <F8>	□□□	Lautsprecher-schalter	Schaltet die Lautsprecher ein und aus.
<Fn> + <F9>		Heller	Erhöht die Bildschirmhelligkeit.
<Fn> + <F10>		Dunkler	Verringert die Bildschirmhelligkeit.
<Fn> + <F11>		Lautstärke +	Erhöht die Lautstärke.
<Fn> + <F12>		Lautstärke -	Verringert die Lautstärke.
<Fn> + <Pos1>	/II	Wiedergabe/Pause	Geben Sie hiermit die ausgewählte Mediendatei wieder und halten Sie die Wiedergabe an.
<Fn> + <Seite nach oben>	■	Stopp	Beenden Sie hiermit die Wiedergabe der ausgewählten Mediendatei.
<Fn> + <Seite nachunden>	■□□□	Zurück	Hiermit gelangen Sie zur vorherigen Mediendatei darüber.
<Fn> + <Ende>	■□□□	Weiter	Hiermit springen Sie zur{nachsten Mediendatei.

Geschlossene Vorderseite

1 23

#	Symbol	Element	Beschreibung
1	III	Mehrere-in-1-Kartenleser	Eignet sich für Secure Digital (SD), MultiMediaCard (MMC), Memory Stick PRO (MS PRO) und xD-Picture Card (xD). Hinweis: Drücken Sie hier, um die Karte zu entfernen/einzusetzen. Es kann nicht mehr als eine Karte gleichzeitig verwendet werden.
2	III	Akkuanzeige-Taste	Drücken Sie diese Taste, um den Akkustatus des Computers anzuzeigen.
		Hinweis: Funktioniert auch, wenn der Computer ausgeschaltet ist.	Bei Anschluss an Netzquelle: Blau: Voll geladen Orange: Ladevorgang Bei Akkubetrieb: Blau: >30% Akkuladung verbleiben Orange: Verbleibende Ladung zwischen 10% und 30% Rot: <10% Akkuladung verbleiben
3		Energieanzeige	Zeigt den Ein/Aus-Status des Computers an.
		Festplatten-Anzeige	Leuchtet auf, wenn die Festplatte aktiv ist.
		Anzeige für Kommunikation	Zeigt den Verbindungsstatus der drahtlosen Geräte des Computers an.

Ansicht von hinteren

#	Element	Beschreibung
1	SIM-Karten-Einschub	Eignet sich für eine 3G-SIM-Karte (konfiguration kann sich von Modell zu Modell untersuchen).

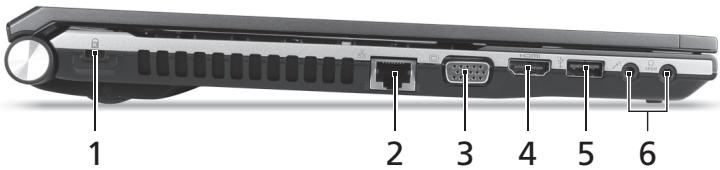

LinkeSeite

#	Symbol	Element	Beschreibung
1	K	Stockplatz für Kensington-Schloss	Hier konnen Sie ein Kensington-kompatibles Sicherheitsschloss für den Computer anbringen.
			Hinweis: Binden Sie ein Diebstahlsicherungskabel an ein unbewegliches Objekt wie einen Tisch oder einen Griff einer abgeschlossen Schublade. Stecken Sie das Schloss in den Anschluss für die Diebstahlsicherung, und schließen Sie diese ab. Es gibt auch Modelle ohne Schlüssel.
2	Anch	Ethernet (RJ-45)-Anschluss	Hier schreiben Sie ein auf Ethernet 10/100/1000-basiertes Netzwerk an.
3	Anch	Anschluss für externe Anzeige (VGA)	Dient dem Anschluss eines Anzeigerätes (z. B. einem externen Monitor oder LCD-Projektor).
4	HDMI	HDMI-Anschluss	Unterstützt digitale High-Definition-Video-Verbindungen.
5	USB	USB 3.0-Anschluss	Dient dem Anschluss von USB -Geräten. Einen USB 3.0 Anschluss erkennen Sie an seiner blauen Farbe.
6	Mikrofonbuchse		Eignet sich für Eingaben aus externen Mikrofonen.
	Kopfhörer-/Laatsprecher-Buchse		Zum Anschluss von Audiogeräten (z. B. Laatsprechem, Kopfhörern).

Informationen zu USB 3.0

• Unterschiedt USB-Ladung bei ausgeschalteten Gerät. Sie können unterstützen mobile Geräte laden, während das Notebook ausgeschelt ist.
• Definiert nach die USB 3.0 (SuperSpeed USB) Spezifikation.
• Geräte ohne USB 3.0 Zertifikat sind möglicherweise nicht kompatibel.

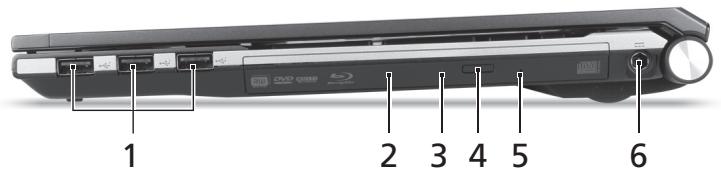

Rechte Seite

#	Symbol	Element	Beschreibung
1		USB 2.0-Anschlüsse	Dient dem Anschluss von USB 2.0-Geräten (z. B. USB-Maus, USB-Kamera).
2		Optisches Laufwerk	Internes optisches Laufwerk; eignet sich für CDs oder DVDs.
3		Optische Disk Anzeige	Leuchtet auf, wenn optisches Laufwerk aktiv ist.
4		Auswurftaste für optisches Laufwerk	Fährt das optische Laufwerk hereaus.
5		Mechanisches Auswurfloch	Schiebt den Träger des optischen Laufwerks aus, wenn der Computer ausgeschelt ist.Hinweis: Stecken Sie eine Büroklammer in das Auswurfloch, um den Träger des optischen Laufwerkes herauszufahren, wenn der Computer nicht eingeschaltet ist.
6		DC-Eingangsbuchse	Hier schreiben Sie das Netzteil an.

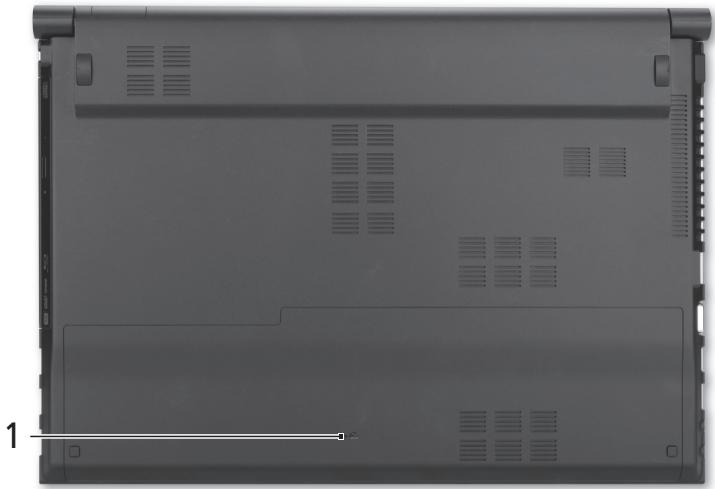

Unterseite

#	Symbol	Element	Beschreibung
1		Loch für die Zurücksetzung des Computers	Stecken Sie eine gerade gebogene Böroklammer in diesen Loch, um den Computer zurückzusetzen (entspricht dem Herausnehmen und Wiedereinsetzen des Akkus).

Umgebung

• Temperatur:

Betrieb: 5^ bis 35^
- Nichtbetrieb: -20°C bis 65°C

• Luftfeuchtigkeit (nicht kondensierend):

Betrieb: 20% bis 80%
- Nichtbetrieb: 20% bis 80%
