PLL 360 - Laserwasserwaage BOSCH - Kostenlose Bedienungsanleitung

Typ	Kreuzlinienlaser
Modell	Bosch Professional PLL 360
Artikelnummer	3 603 F63 000
Arbeitsbereich (Durchmesser)	Bis zu 20 m
Nivelliergenauigkeit	±0,4 mm/m
Selbstnivellierbereich	±4°
Nivellierdauer	Typischerweise 4 s
Betriebstemperatur	+5 °C bis +40 °C
Lagertemperatur	-20 °C bis +70 °C
Laserklasse	2 (IEC 60825-1:2007)
Lasertyp	635 nm, <1 mW
Stromversorgung	4 x 1,5 V LR6 (AA) oder 4 x 1,2 V HR6 (AA)
Akkulaufzeit	Ca. 12 h
Gewicht (EPTA 01/2003)	0,5 kg
Abmessungen (L x B x H)	125 x 85 x 70 mm
Stativaufnahme	1/4"
Betriebsarten	Kreuzlinie, Horizontal, Vertikal (mit/ohne automatische Nivellierung)
Automatische Nivellierung	Ja (±4° Bereich, 4 s Dauer)
Mitgeliefertes Zubehör	Universalhalter, Stativ, Schutztasche, Laser-Sichtbrille
Wartung	Mit weichem Tuch reinigen; in Schutztasche aufbewahren
Sicherheit	Laser der Klasse 2; nicht in den Strahl blicken; von Kindern fernhalten

Häufig gestellte Fragen - PLL 360 BOSCH

Wie groß ist der Arbeitsbereich des Bosch PLL 360?

Der Arbeitsbereich beträgt unter günstigen Bedingungen bis zu 20 m im Durchmesser. Bei direktem Sonnenlicht oder schlechten Umgebungsbedingungen kann er sich verringern.

Wie wechsle ich die Batterien?

Drücken Sie die Verriegelung 6 am Batteriefachdeckel 5 und klappen Sie ihn hoch. Legen Sie 4 x AA-Batterien (Alkali oder Akkus) unter Beachtung der richtigen Polarität ein. Ersetzen Sie immer alle Batterien gleichzeitig.

Welche Betriebsarten stehen zur Verfügung?

Der PLL 360 bietet drei Modi: Kreuzlinie (horizontale 360°-Ebene + vertikale Linie), nur horizontal und nur vertikal. Jeder kann mit oder ohne automatische Nivellierung verwendet werden.

Wie schalte ich zwischen den Betriebsarten um?

Drücken Sie wiederholt die Modus-Taste 8, bis der gewünschte Modus durch die leuchtende Betriebsartenanzeige 10 angezeigt wird.

Was bedeutet die rote Nivellierwarnanzeige?

Die rote Nivellierwarnanzeige 9 leuchtet auf, wenn das Messwerkzeug um mehr als ±4° von der Horizontalen geneigt ist. Der Laser schaltet sich automatisch aus. Stellen Sie das Werkzeug auf eine ebene Fläche und warten Sie auf die Selbstnivellierung.

Kann ich das Messwerkzeug auf einer geneigten Fläche verwenden?

Ja, durch Drücken der Verriegelungstaste 7 wird die automatische Nivellierung deaktiviert. Die Anzeige 11 leuchtet rot. In diesem Modus wird die Rechtwinkligkeit der Laserlinien nicht garantiert.

Wie befestige ich den Universalhalter?

Klappen Sie die Halteplatte 14 nach oben, bis sie einrastet. Senken Sie sie mit dem Drehknopf 13 auf die gewünschte Höhe ab. Schrauben Sie die 1/4-Schraube 16 in die Stativaufnahme 3 des Messwerkzeugs.

Ist der Laser sicher für die Augen?

Dies ist ein Laser der Klasse 2 (<1 mW, 635 nm). Vermeiden Sie direkten Augenkontakt. Nicht in den Strahl blicken. Die Laser-Sichtbrille verbessert die Sichtbarkeit, bietet aber keinen Schutz vor Strahlung.

Wie hoch ist die Nivelliergenauigkeit?

Die Nivelliergenauigkeit beträgt ±0,4 mm pro Meter (d. h. ±0,4 mm/m).

Wie reinige und lagere ich das Messwerkzeug?

Reinigen Sie es mit einem weichen, feuchten Tuch; verwenden Sie keine Lösungsmittel. Lagern Sie es in der mitgelieferten Schutztasche 18. Vor Feuchtigkeit und extremen Temperaturen schützen.

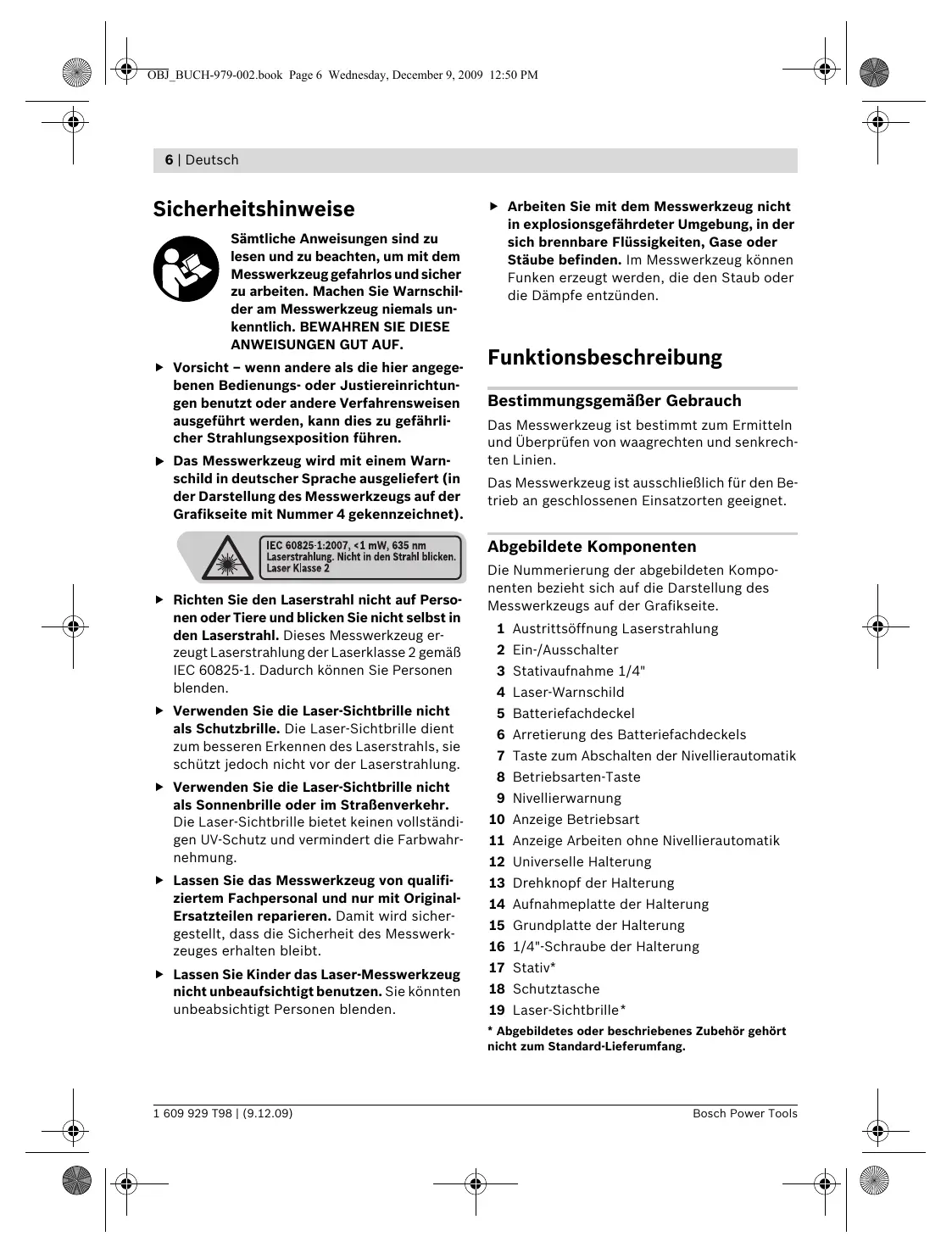

BEDIENUNGSANLEITUNG PLL 360 BOSCH

Samtliche Anweisungen sind zu lessen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Machen Sie Warnschild der am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.

Vorsicht - wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführrt werden, kann dies zu gefährlicher Strahlungsexposition führen.
Das Messwerkzeug wird mit einem Warnschild in deutscher Sprache ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite mit Nummer 4 gekennzeichnet).

IEC 60825-1:2007, < 1mW 635 nm
Laserzahlung. Nicht in den Strahl blichen.
Laser Klasse 2

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blichen Sie nicht selbst in den Laserstrahl. Dieses Messwerkzeug erzeugt Laserstrahlung der Laserklasse 2 gemäß IEC 60825-1. Dadurch konnen Sie Personen blenden.
Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum betteren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung.
Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straβenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.
Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicher-gestellt, dass die Sicherheit des Messwerk-zeuges erhalten bleibt.
Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie konnten unbeabsichtigt Personen blenden.

Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeuft werden, die den Staub oder die Dämpfe entzünden.

Funktionsbeschreibung

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagrechten und senkrechten Linien.

Das Messwerkzeug ist ausschließlich für den Betrieb an geschlossenen Einsatzzorten geeignet.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafiksite.

1 Austrittsöffnung Laserstrahlung
2 Ein-/Ausschalter
3 Stativaufnahme 1 / 4''
4 Laser- Warnschild
5 Batteriefachdeckel
6 Arretierung des Batteriefachdeckels
7 Taste zum Abschalten der Nivellierautomatik
8 Betriebsarten-Taste
9 Nivellierwarning

10 Anzeige Betriebsart
11 Anzeige Arbeiten ohne Nivellierautomatik
12 Universelle Halterung
13 Drehknopf der Halterung
14 Aufnahmeplate der Halterung
15 Grundplatte der Halterung
16 1/4"-Schraube der Halterung
17 Stativ
18 Schutztasche
19 Laser-Sichtbrille

• Abgebildetes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang.

Technische Daten

Kreuzlinienlaser	PLL 360
Sachnummer	3 603 F63 000
Arbeitsbereich (Durch-messer) bis ca.1)	20 m
Nivelliergenauigkeit	±0,4 mm/m
Selbstnivellierbereich typisch	±4°
Nivellierzeit typisch	4 s
Betriebstemperatur	+5 °C ... +40 °C
Lagertemperatur	-20 °C ... +70 °C
Relative Luftfeuchte max.	90 %
Laserklasse	2
Lasertyp	635 nm, <1 mW
C6	1
Stativaufnahme	1/4"
Batterien	4 x 1,5 V LR6 (AA)
Akkus	4 x 1,2 V HR6 (AA)
Betriebsdauer ca.	12 h
Gewicht entsprechend EPTA-Procedure 01/2003	0,5 kg
Maße	125 x 85 x 70 mm

1) Der Arbeitsbereich kann durch ungündstige Umgebungsbedingungen (z.B. direkte Sonneneinstrahlung) verringgert werden.
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Messwerkzeugs, die Handelsbezeichnungen einzeln der Messwerkzeuge können variieren.

Montage

Batterien einsetzen/wechseln

Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien oder Akkus empfohlen.

Zum Öffnen des Batteriefachdeckels 5 drücken Sie auf die Arretierung 6 und klappen den Batteriefachdeckel auf. Setzen Sie die Batterien bzw. Akkuzellen ein. Achten Sie darauf auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachdeckels.

Ersetzen Sie immer alle Batterien bzw. Akkus gleichzeitig. Verwenden Sie nur Batterien oder Akkus eines Herstellers und mit gleicher Kapazität.

Nehmen Sie die Batterien bzw. Akkus aus dem Messwerkzeug, wenn Sie es langere Zeit nicht benutzen. Die Batterien und Akkus konnen bei längerer Lagerung korrodieren und sich selbst entladen.

Betrieb

Inbetriebnahme

Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.
- Setzen Sie das Messwerkzeug keinen extemen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht langere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es in Betriebnehmen. Bei extremen Temperaturen oder Temperaturschwankungen kann die Prazision des Messwerkzeugs beeinträchtigt werden.
Vermeiden Sie heftige Stöbe oder Stürze des Messwerkzeugs. Durch Beschädigungen des Messwerkzeugs kann die Genaugkeit be einträchtigt werden. Vergleichen Sie nach einem heftigen Stoß oder Sturz die Laserlinie zur Kontrolle mit einer tatsächlen waagrechten oder senkrechten Referenzlinie.
Schalten Sie das Messwerkzeug aus, wenn Sie es transportieren. Beim Ausschalten wird die Pendeleinheit verriegelt, die sonst bei starken Bewegungen beschädigt werden kann.

8 | Deutsch

Ein-/Ausschalten

Zum Einsatz des Messwerkzeugs schieben Sie den Ein-/Ausschalter 2 in die Position „On". Das Messwerkzeug sendet sofort nach dem Einsatzen Laserstrahlen aus den Austrittsöffnungen 1.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blichen Sie nicht selbst in den Laserstrahl, auch nicht aus großerer Entfernung.
Zum Ausschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter 2 in Position „Off". Beim Ausschalten wird die Pendeinheit verriegelt.
Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab.

Andere Personen konnten vom Laserstrahl gehlendet werden.

Betriebsarten

Nach dem Einsatzen befindet sich das Messwerkzeug im Kreuzlinienbetrieb mit Nivellier-automatik.

Um die Betriebsart zu wechseln, drücken Sie so lange die Betriebsarten-Taste „Mode“ 8, bis die gewünschte Betriebsart durch Leuchten der jeweiligen Betriebsarten-Anzeige 10 angezeigt wird.

Folgende Betriebsarten stehen zur Auswahl:

Anzeige	Betriebsart
	Kreuzlinienbetrieb (siehe Bilder A, B und E): Das Messwerkzeug er-zeitigt eine waagrechte Laserebene (360° umlaufende Laserlinie) und eine senkrechte Laserlinie.
	Horizontalbetrieb (siehe Bild C): Das Messwerkzeug erzeitigt eine waagrechte Laserebene.
	Vertikalbetrieb (siehe Bild D): Das Messwerkzeug erzeitigt eine senkrechte Laserlinie.

Alle drei Betriebsarten können sowohl mit als auch ohne Nivellierautomatik gewählt werden.

Nivelier automatik

Arbeiten mit Nivellierautomatik (siehe Bilder F-G)

Beim Arbeitsen mit Nivellierautomatik darf die Anzeige für Arbeitsen ohne Nivellierautomatik 11 nicht leuchten. Schalten Sie gegebenenfalls durch Drücken der Taste „Lock“ 7 die Nivellierautomatik wieder ein, sodass die Anzeige 11 erlischt.

Stellen Sie das Messwerkzeug auf eine waage-rechte, feste Unterlage, befestigen Sie es auf der Halterung 12 oder dem Stativ 17.

Die NivellierautomatikGLEichtUnebenheiten innerhalb des Selfbstnivellierbereiches von ± 4^ automatisch aus.Die Nivellierung ist abgeschlssen,sobald sich die Laserlinien nicht mehr bewegen.

Ist die automatische Nivellierung nicht möglich, z.B. weil die Standfläche des Messwerkzeugs mehr als 4^ von der Waagrechten abweicht, leuchtet die Nivellierwannung 9 rot und der Laser wird automatisch abgeschaltet. Stellen Sie in thisem Fall das Messwerkzeug waagrecht auf und warten Sie die Selfbnivillierung ab. Sobald sich das Messwerkzeug wieder innerhalb des Selfbnivilierbereiches von ± 4^ befindet, erlischt die Nivellierwannung 9 und der Laser wird eingeschaltet.

Außerhalb des Selfbstnivellierbereiches von ± 4^ ist das Arbeitmen mit Nivellierautomatik nicht möglich, da sonst nicht gewährleistet werden kann, dass die Laserlinien im rechten Winkel zueinander verlaufen.

Bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerkzeug automatisch wieder einnivelliert. Überprüfen Sie nach einer erneuten Nivellierung die Position der waagrechten bzw. senkrechten Laserlinie in Bezug auf Referenzpunkte, um Fehler zu vermeiden.

Arbeiten ohne Nivellierautomatik (siehe Bild E)

Drucken Sie für Arbeiten ohne Nivellieratomatik die Taste „Lock" 7. Bei abgeschalteter Nivellieratomatik leuchtet die Anzeige 11 rot.

Bei abgeschalteter Nivellierautomatik konnen Sie das Messwerkzeug frei in der Hand halten oder auf eine geneigte Unterlage stellen. Im Kreuzlinienbetrieb verlaufen die zwei Laserlinien nicht mehr zwingend senkrecht zueinander.

Arbeitshinweise

Verwenden Sie immer nur die Mitte der Laserlinie zum Markieren. Die Breite der Laserlinie ändert sich mit der Entfernung.

Arbeiten mit dem Stativ

Ein Stativ 17 bietet eine stabile, hoheneinstellbare Messunterlage. Setzen Sie das Messwerkzeug mit der Stativaufnahme 3 auf das 1/4" Gewinde des Stativs 17 oder eines handelsüblichen Fotostativs auf und schrauben Sie mit der Feststellschraube des Stativs fest.

Richten Sie das Stativ grob aus, bevor Sie das Messwerkzeug einschalten.

Befestigen mit der universellen Halterung (Zubehör) (siehe Bilder H-K)

Mithilfe der universellen Halterung 12 konnen Sie das Messwerkzeug an senkrechten Flächen befestigen. Die universelle Halterung ist ebenso als Bodenstativ geeignet und erleichtert die Höhenausrichtung des Messwerkzeugs.

Klappen Sie die Aufnahmeplatte 14 der Halterung 12 wie im Bild gezeigt nach oben (a), sodassie in dieser Stellung einrastet.Drehen Sie die Aufnahmeplatte mit dem Drehknopf 13 auf die gewünschte Höhe nach unten (b).

Zur Verwendung als Wandhalterung befestigen Sie die universelle Halterung 12 mit aufgeklappter Aufnahmeplatte möglichst senkrecht an einer Wand. Fixieren Sie sie safer gegen Verrutschen, z.B. mit einer Befestigungsschraube (handelsüblich).

Zur Verwendung der Halterung als Tischstativ klappen Sie die Grundplatte 15 auf, sodassie parallel zur Aufnahmeplatte steht (c).

Schrauben Sie die 1/4"-Schraube 16 der Wandhalterung in die Stativaufnahme 3 des Messwerkzeugs.

Richten Sie die universelle Halterung 12 grob aus, bevor Sie das Messwerkzeug einschalten. Zum Zusammenklappen der Halterung 12 drucken Sie die Grundplatte 15 an das Rücknteil. Drehen Sie die Aufnahmeplatte 14 mit dem Drehknopf 13 in die hochste Position. Drucken Sie die Aufnahmeplatte dann nach unter an das Rücknteil.

Laser-Sichtbrille (Zubehör)

Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch erscheint das rote Licht des Lasers für das Auge heller.

Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jeder nicht vor der Laserstrahlung.
Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straβenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.

Wartung und Service

Wartung und Reinigung

Lagern und transportieren Sie das Messwerkzeug nur in der mitgelieferten Schutztasche. Halten Sie das Messwerkzeug stets sauber.

Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.

Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.

Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig und achten Sie darauf auf Fusseln.

Sollte das MesswerkzeugTOTZsorgfaltiger Herstellungs- und Prufverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle fur Bosch-Elektrowerkzeuge ausfuhrten zu halten. Offnen Sie das Messwerkzeug nicht selbst.

10 | Deutsch

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Messwerkzeugs an.

Senden Sie im Reparaturfall das Messwerkzeug in der Schutztasche 18 ein.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft IhnenGREne bei Fragen zu Kauf, Anwendung und Einstellung von Produktien und Zubehoren.

www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde.

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Tel. Kundendienst: [phone]

Fax: [phone]

E-Mail:

[e-mail]

Tel. Kundenbergatung: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Nur fur EU-Länder:

Werfen Sie Messwerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektround Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht

müssen nicht mehr gebrauchsfähige Messwerk-zeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Akkus/Batterien:

Werfen Sie Akkus/Batterien nicht in den Hausmull, ins Feuer oder ins Wasser. Akkus/Batterien sollen gesammelt, recycliert oder auf umwelt-freundliche Weise entsorgt werden.

Nur für EU-Länder:

Gemäß der Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien recyclelt werden.

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589Kalefeld

Schweiz

Batrec AG

3752 Wimmis BE

Änderungen vorbehalten.
