MANUAL DE USUARIO PLL 360 BOSCH

Instrucciones de seguridad

Deberán leerse íntegramente y respetarse todas las instrucciones para poder trabajar sin peligro y de forma segura con el aparato de medición. Jamás desvirtúe las señales de advertencia del aparato de medición.

GUARDE ESTAS INSTRUCCIONES EN UN

LUGAR SEGURO. f Atención: en caso de utilizar unos dispositivos de manejo y ajuste diferentes de los aquí indicados, o al seguir un procedimiento diferente, ello puede comportar una exposición peligrosa a la radiación. f El aparato de medición se suministra de serie con una señal de aviso en alemán (en la ilustración del aparato de medición, ésta corresponde a la posición 4). f Antes de la primera puesta en marcha, pegue encima de la señal de advertencia en alemán la etiqueta adjunta redactada en su idioma. f No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser. Este aparato de medición genera radiación láser de la clase 2 según IEC 60825-1. Esta radiación puede deslumbrar a las personas. f No use las gafas para láser como gafas de protección. Las gafas para láser le ayudan a detectar mejor el rayo láser, pero no le protegen de la radiación láser. f No emplee las gafas para láser como gafas de sol ni para circular. Las gafas para láser no le protegen suficientemente contra los rayos ultravioleta y además no le permiten apreciar correctamente los colores. f Únicamente haga reparar su aparato de medición por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad del aparato de medición. f No deje que los niños puedan utilizar desatendidos el aparato de medición por láser. Podrían deslumbrar, sin querer, a otras personas. f No utilice el aparato de medición en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. El aparato de medición puede producir chispas e inflamar los materiales en polvo o vapores. Descripción del funcionamiento Utilización reglamentaria El aparato de medición ha sido diseñado para trazar y controlar líneas horizontales y verticales. El aparato de medición es apto para ser utilizado exclusivamente en recintos cerrados. Componentes principales La numeración de los componentes está referida a la imagen del aparato de medición en la página ilustrada.

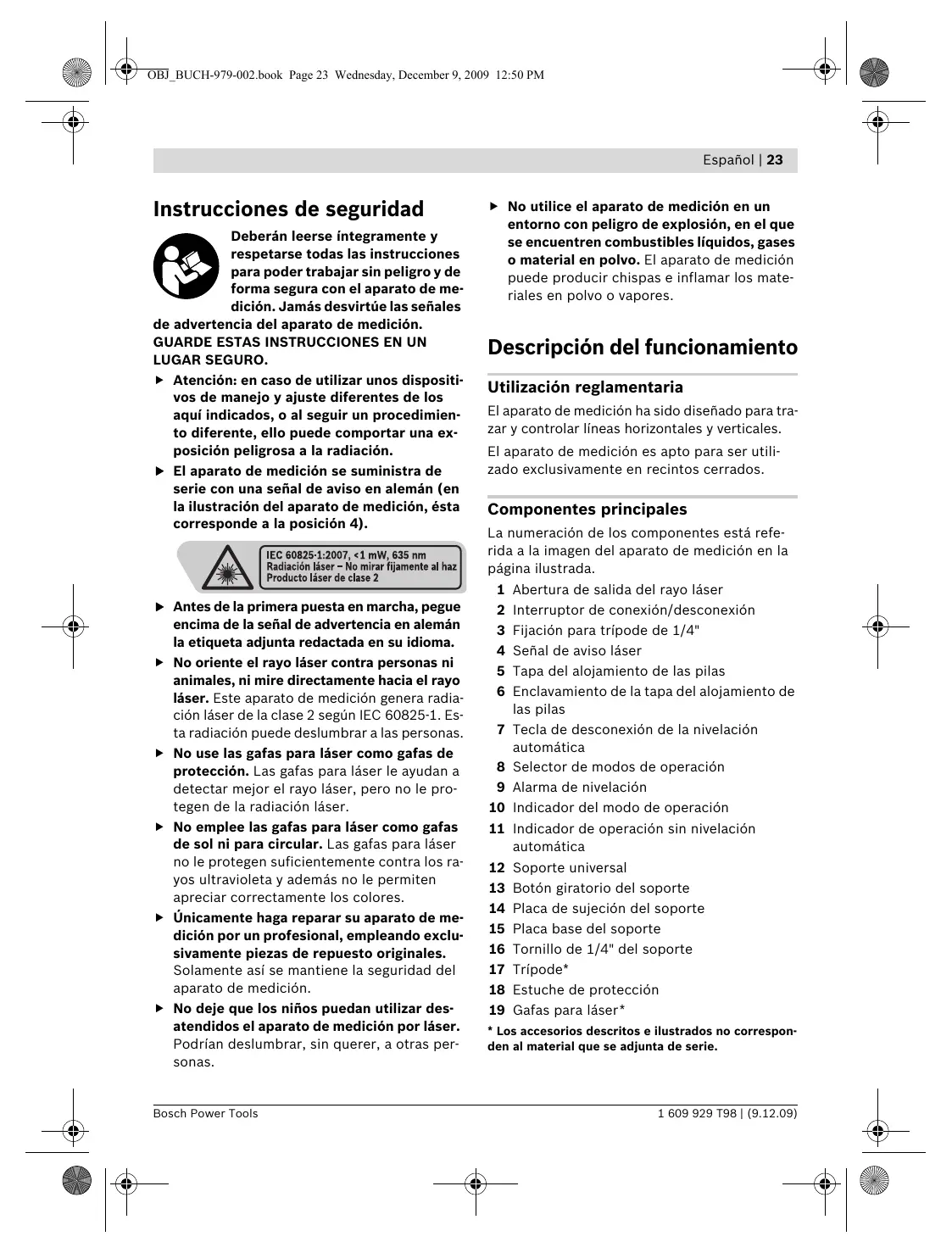

Abertura de salida del rayo láser Interruptor de conexión/desconexión Fijación para trípode de 1/4" Señal de aviso láser Tapa del alojamiento de las pilas Enclavamiento de la tapa del alojamiento de las pilas Tecla de desconexión de la nivelación automática Selector de modos de operación Alarma de nivelación Indicador del modo de operación 11 Indicador de operación sin nivelación automática

Soporte universal Botón giratorio del soporte Placa de sujeción del soporte Placa base del soporte Tornillo de 1/4" del soporte Trípode* Estuche de protección Gafas para láser*

• Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. 1 609 929 T98 | (9.12.09) Datos técnicos Láser de línea en cruz Nº de artículo PLL 360 3 603 F63 000 Alcance (diámetro), aprox. 1) Precisión de nivelación 20 m ±0,4 mm/m Margen de autonivelación, típico

Temperatura de operación +5 °C ... +40 °C Temperatura de almacenamiento –20 °C ... +70 °C Humedad relativa máx. 90 % Clase de láser

1/4" Fijación para trípode Pilas Acumuladores Autonomía aprox. Peso según EPTA-Procedure 01/2003 Dimensiones f Saque las pilas o acumuladores del aparato de medición si pretende no utilizarlo durante largo tiempo. Tras un tiempo de almacenaje prolongado, las pilas y los acumuladores se pueden llegar a corroer o autodescargar. ±4° Tiempo de nivelación, típico Tipo de láser Siempre sustituya todas las pilas o acumuladores al mismo tiempo. Solamente utilice pilas o acumuladores del mismo fabricante e igual capacidad. 0,5 kg 125 x 85 x 70 mm

1) El trabajo bajo unas condiciones ambientales desfavorables (p.ej. en caso de una exposición directa al sol)

puede llegar a mermar el alcance del aparato. Preste atención al nº de artículo que figura en la placa de características de su aparato de medición, ya que pueden variar las denominaciones comerciales en ciertos aparatos de medición. Montaje Operación Puesta en marcha f Proteja el aparato de medición de la humedad y de la exposición directa al sol. f No exponga el aparato de medición ni a temperaturas extremas ni a cambios bruscos de temperatura. No lo deje, p.ej., en el coche durante un largo tiempo. Si el aparato de medición ha quedado sometido a un cambio fuerte de temperatura, antes de ponerlo en servicio, esperar primero a que se atempere. Las temperaturas extremas o los cambios bruscos de temperatura pueden afectar a la precisión del aparato de medición. f Evite las sacudidas o caídas fuertes del aparato de medición. Los daños producidos en el aparato de medición pueden afectar a la precisión de medida. En caso de haber sufrido un golpe o caída fuerte, comparar la línea del láser con una línea de referencia horizontal o vertical conocida. f Desconecte el aparato de medición cuando vaya a transportarlo. Al desconectarlo, la unidad del péndulo se inmoviliza, evitándose así que se dañe al quedar sometida a una fuerte agitación. Inserción y cambio de las pilas Se recomienda utilizar pilas alcalinas de manganeso, o acumuladores, en el aparato de medición. Para abrir la tapa del alojamiento de la pila 5 presione el enclavamiento 6 y abra la tapa. Inserte las pilas o los acumuladores. Respete la polaridad indicada en la parte interior de la tapa del alojamiento de las pilas. 1 609 929 T98 | (9.12.09) Español | 25 Conexión/desconexión Para conectar el aparato de medición, empuje el interruptor de conexión/desconexión 2 a la posición “On”. Nada más conectarlo, el aparato de medición emite rayos láser por las aberturas de salida 1. f No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser, incluso encontrándose a gran distancia. Para desconectar el aparato de medición, empuje el interruptor de conexión/desconexión 2 a la posición “Off”. Al desconectarlo se inmoviliza la unidad del péndulo. f No deje desatendido el aparato de medición estando conectado, y desconéctelo después de cada uso. El rayo láser podría llegar a deslumbrar a otras personas. Modos de operación Al conectar el aparato de medición se activa la modalidad de líneas en cruz con nivelación automática. Para cambiar el modo de operación, mantenga pulsado el selector de modos de operación “Mode” 8 hasta que se encienda el respectivo indicador 10 de la modalidad deseada. Están disponibles los siguientes modos de operación: Indicación Modo de operación Modalidad con línea en cruz (ver figuras A, B y E): El aparato de medición genera un plano láser horizontal (línea láser circulante de 360°) y una línea láser perpendicular. Modalidad horizontal (ver figura C): El aparato de medición genera un plano láser horizontal. Nivelación automática Operación con nivelación automática (ver figuras F–G) Si desea trabajar con nivelación automática, deberá observar que no esté encendido el indicador para la operación sin nivelación automática

11. Dado el caso, vuelva a conectar la nivelación

automática pulsando la tecla “Lock” 7, de forma que se apague el indicador 11. Coloque el aparato de medición sobre una base horizontal y firme, o fíjelo al soporte 12 o al trípode 17. La nivelación automática compensa automáticamente aquellos desniveles comprendidos dentro del margen de autonivelación de ±4°. La nivelación finaliza cuando dejan de moverse las líneas láser. Si no fuese posible realizar la nivelación automática, p.ej., si la base de asiento del aparato estuviese inclinada más de 4° respecto a la horizontal, la alarma de nivelación 9 se enciende de color rojo y el láser es desconectado automáticamente. En ese caso, coloque horizontalmente el aparato de medición y espere a que se autonivele. En el momento en que el aparato de medición se encuentre dentro del margen de autonivelación de ±4°, la alarma de nivelación 9 se apaga, y el láser se conecta. No es posible trabajar con nivelación automática fuera del margen de autonivelación de ±4°, ya que en ese caso no quedaría garantizado que los haces del láser estén perpendiculares entre sí. En el caso de presentarse sacudidas o ligeras variaciones de posición durante la operación, el aparato de medición se nivela automáticamente. Después de un nuevo nivelado, controle la posición de la línea láser horizontal o vertical respecto a los puntos de referencia para evitar errores en la medición. Modalidad vertical (ver figura D): El aparato de medición genera una línea láser perpendicular. Las tres modalidades pueden seleccionarse con y sin nivelación automática. 26 | Español Operación sin nivelación automática (ver figura E) Para trabajar sin la nivelación automática pulse la tecla “Lock” 7. Si ha sido desactivada la nivelación automática, el indicador 11 se ilumina de color rojo. Con la nivelación automática desconectada es posible mantener sujeto el aparato de medición con la mano o depositarlo sobre una base inclinada. En la modalidad de línea en cruz puede ocurrir que ambas líneas láser no queden perpendiculares entre sí. Instrucciones para la operación f Siempre utilice el centro del haz del láser para marcar un punto. El tamaño del haz del láser varía con la distancia. Operación con trípode Un trípode 17 constituye una base de medición estable ajustable en altura. Encare la fijación para trípode 3 del aparato de medición con la rosca de 1/4" del trípode 17, o bien, de un trípode fotográfico de tipo comercial, y sujételo apretando el tornillo de fijación. Nivele el trípode de forma aproximada antes de conectar el aparato de medición. Sujeción con el soporte universal (accesorio especial) (ver figuras H–K) El soporte universal 12 le permite fijar el aparato de medición a superficies verticales. El soporte universal es apropiado además para ser utilizado como un pequeño trípode, facilitando así el ajuste de altura del aparato de medición. Gire hacia arriba la placa de sujeción 14 del soporte 12 según figura (a), de manera que ésta quede retenida en esa posición. Deslice hacia abajo la placa de sujeción a la altura deseada (b) con el botón giratorio 13. Para utilizarlo como soporte mural sujete a la pared el soporte universal 12 con la placa de sujeción desplegada, cuidando que quede lo más perpendicular posible. Sujétela firmemente, p.ej., con un tornillo de sujeción de tipo comercial, para evitar que pueda moverse. Para utilizarlo como trípode de sobremesa despliegue la placa base 15 de manera que quede paralela a la placa de sujeción (c). 1 609 929 T98 | (9.12.09) Enrosque el tornillo de 1/4" 16 del soporte mural en la fijación para trípode 3 del aparato de medición. Nivele el soporte universal 12 de forma aproximada antes de conectar el aparato de medición. Para plegar el soporte 12 gire y asiente la placa base 15 contra la pieza dorsal. Deslice hasta la posición superior máxima la placa de sujeción 14 con el botón giratorio 13 Gire entonces hacia abajo la placa de sujeción hasta asentarla contra la pieza dorsal. Gafas para láser (accesorio especial) Las gafas para láser filtran la luz del entorno. Ello permite apreciar con mayor intensidad la luz roja del láser. f No use las gafas para láser como gafas de protección. Las gafas para láser le ayudan a detectar mejor el rayo láser, pero no le protegen de la radiación láser. f No emplee las gafas para láser como gafas de sol ni para circular. Las gafas para láser no le protegen suficientemente contra los rayos ultravioleta y además no le permiten apreciar correctamente los colores. Mantenimiento y servicio Mantenimiento y limpieza Solamente guarde y transporte el aparato de medición en el estuche de protección adjunto. Mantenga limpio siempre el aparato de medición. No sumerja el aparato de medición en agua ni en otros líquidos. Limpiar el aparato con un paño húmedo y suave. No usar detergentes ni disolventes. Limpie con regularidad sobre todo el área en torno a la abertura de salida del láser, cuidando que no queden motas. Si a pesar de los esmerados procesos de fabricación y control, el aparato de medición llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch. No abra Ud. el aparato de medición. Bosch Power Tools Español | 27 Al realizar consultas o solicitar piezas de repuesto, es imprescindible indicar siempre el nº de artículo de 10 dígitos que figura en la placa de características del aparato de medición. En caso de una reparación, envíe el aparato en el estuche de protección 18. Chile EMASA S.A. Irarrázaval 259 – Ñuñoa Santiago Tel.: +56 (02) 520 3100 E-Mail: emasa@emasa.cl Servicio técnico y atención al cliente Eliminación El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las podrá obtener también en internet bajo: www.bosch-pt.com Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios. Recomendamos que los aparatos de medición, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente. España Robert Bosch España, S.A. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Tel. Asesoramiento al cliente: +34 (0901) 11 66 97 Fax: +34 (091) 327 98 63 Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: +58 (02) 207 45 11 México Robert Bosch S.A. de C.V. Tel. Interior: +52 (01) 800 627 1286 Tel. D.F.: +52 (01) 52 84 30 62 E-Mail: arturo.fernandez@mx.bosch.com Sólo para los países de la UE: ¡No arroje los aparatos de medición a la basura! Conforme a la Directiva Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse por separado los aparatos de medición para ser sometidos a un reciclaje ecológico. Acumuladores/pilas: No arroje los acumuladores/pilas a la basura, ni al fuego, ni al agua. Los acumuladores/pilas deberán guardarse y reciclarse o eliminarse de manera ecológica. Sólo para los países de la UE: Conforme a la directiva 2006/66/CE deberán reciclarse los acumuladores/pilas defectuosos o agotados. Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch: Argentina Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: +54 (0810) 555 2020 E-Mail: herramientas.bosch@ar.bosch.com España Perú Autorex Peruana S.A. República de Panamá 4045, Lima 34 Tel.: +51 (01) 475-5453 E-Mail: vhe@autorex.com.pe Reservado el derecho de modificación. Classe de laser Tipo de laser
