RR-XS350E - Diktiergerät PANASONIC - Kostenlose Bedienungsanleitung

Marke	PANASONIC
Modell	RR-XS350E
Kategorie	Digitales Diktiergerät
Aufnahmeart	Sprachaufnahme (PCM, XP, LP, SLP)
Interner Speicher	2 GB
Externer Speicher	microSD-Karte (2 GB) / microSDHC-Karte (4 bis 32 GB)
Stromversorgung	1 AAA-Batterie LR03 (nicht im Lieferumfang)
Mikrofon	Integriertes Stereo-Mikrofon, Modi STEREO und ZOOM
Lautsprecher	Integriert
Aufnahmefunktionen	VAS (Sprachaktivierung), Tiefpassfilter, Szenenauswahl (Vorlesung, Meeting, Diktat), Timer, variable Qualität
Wiedergabefunktionen	Variable Geschwindigkeit (50% bis 150%), A-B-Wiederholung, parallele Wiederholung, Zeitsuche, Rauschunterdrückung
Konnektivität	USB 2.0 (Kabel im Lieferumfang), externer Mikrofoneingang (3,5 mm Klinke), Line-Eingang, Kopfhörerausgang
Unterstützte Audioformate	MP3 (Wiedergabe), PCM (Aufnahme)
Kompatible Betriebssysteme	Windows XP/Vista/7, Mac OS X 10.2.8 bis 10.7
Mitgeliefertes Zubehör	USB-Verlängerungskabel mit Ferritkern
Sperrfunktion	Ja (Schalter OPR/HOLD)
Auto-Abschaltung	Nach 30 Minuten Inaktivität
Reinigung	Reinigung mit einem trockenen Tuch, Lösungsmittel vermeiden
Sicherheit	Tastensperre, Sicherheitshinweise zur Batterieverwendung

Häufig gestellte Fragen - RR-XS350E PANASONIC

Wie stelle ich die Uhr des Diktiergeräts ein?

Drücken Sie MENU, wählen Sie DATE aus und stellen Sie mit den Tasten + und - Jahr, Monat, Tag, Stunde und Minuten ein. Bestätigen Sie mit OK.

Wie nehme ich eine Audiodatei auf?

Drücken Sie die Taste REC ●, um die Aufnahme zu starten. Drücken Sie erneut, um eine Pause zu machen, und STOP ■/RETURN, um zu stoppen.

Wie lösche ich Dateien?

Drücken Sie ERASE/A-B, wählen Sie die Löschmethode (Datei, Ordner oder alles löschen) und bestätigen Sie mit OK.

Wie verwende ich den Aufnahme-Timer?

Wählen Sie im Menü TIMER RECORDING aus, stellen Sie die Aufnahmedauer, die Startzeit und das Ziel (intern oder SD) ein. Die Aufnahme beginnt automatisch zur eingestellten Zeit.

Wie ändere ich die Mikrofonempfindlichkeit?

Gehen Sie ins Menü, wählen Sie MIC SENS und stellen Sie auf H (hoch) oder L (niedrig) ein. Bestätigen Sie mit OK.

Wie aktiviere ich die Sprachaktivierung (VAS)?

Wählen Sie im Menü VAS aus und stellen Sie auf On. Die Aufnahme startet nur, wenn ein Geräusch erkannt wird. Sie können den Auslösepegel während der Aufnahme anpassen.

Wie verbinde ich das Diktiergerät mit einem Computer?

Verwenden Sie das mitgelieferte USB-Kabel. Schließen Sie das Gerät an einen USB-Port des Computers an. Es wird als externer Datenträger erkannt.

Wie verwende ich ein externes Mikrofon?

Stellen Sie den Schalter LINE/MIC auf MIC, schließen Sie das externe Mikrofon an die Klinkenbuchse an und drücken Sie REC ●, um aufzunehmen.

Wie höre ich eine Audiodatei ab?

Wählen Sie die Datei mit den Navigationstasten aus und drücken Sie ▶ OK, um die Wiedergabe zu starten. Verwenden Sie die Tasten + und -, um die Lautstärke einzustellen.

Wie verwende ich die A-B-Wiederholung?

Drücken Sie während der Wiedergabe ERASE/A-B am Startpunkt (A) und dann erneut am Endpunkt (B). Die Wiedergabe wiederholt sich zwischen den beiden Punkten. Drücken Sie erneut, um abzubrechen.

BEDIENUNGSANLEITUNG RR-XS350E PANASONIC

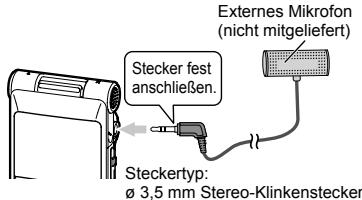

Steckertyp: 3.5 mm Stereo-Klinkenstecker

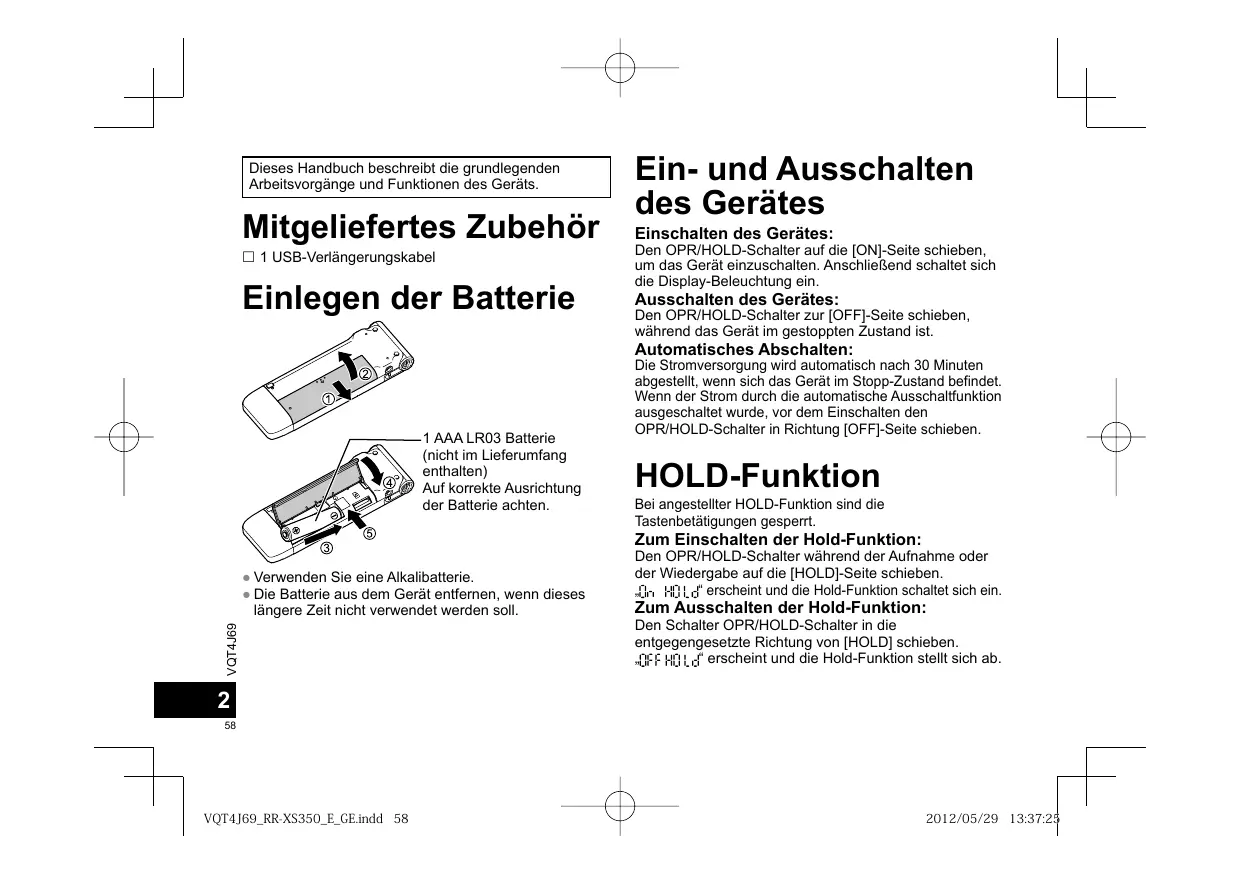

Dieses Handbuch beschreibt die grundlegenden

Arbeitsvorgänge und Funktionen des Geräts.

Mitgeliefertes Zubehör

1 USB-Verbindungskabel

Einlegen der Batterie

1 AAA LR03 Batterie

(nicht im Lieferumfang enthalten)

Auf korrekte Ausrichtung der Batterie achten.

• Verwenden Sie eine Alkalibatterie. Entfernen Sie die Batterie aus dem Gerät, wenn diese längere Zeit nicht verwendet werden soll.

Ein- und Ausschalten des Gerätes

Einschalten des Gerätes:

Den OPR/HOLD-Schalter auf die [ON]-Seite schieben, um das Gerät einzuschalten. Anschließend schaltet sich die Display-Beleuchtung ein.

Ausschalten des Gerätes:

Den OPR/HOLD-Schalter zur [OFF]-Seite schieben, während das Gerät im gestoppten Zustand ist.

Automatisches Abschalten:

Die Stromversorgung wird automatisch nach 30 Minuten abgestellt, wenn sich das Gerät im Stop-Zustand befindet. Wenn der Strom durch die automatische Ausschaltfunktion ausgeschaltet wurde, vor dem Einschalten den OPR/HOLD-Schalter in Richtung [OFF]-Seite schieben.

HOLD-Funktion

Bei eingestellter HOLD-Funktion sind die

Tastenbetätigungen gesperrt.

Zum Einschalten der Hold-Funktion:

Den OPR/HOLD-Schalter während der Aufnahme oder der Wiedergabe auf die [HOLD]-Seite schieben.

„HOLD“ erscheint und die Hold-Funktion schaltet sich ein.

Zum Ausschalten der Hold-Funktion:

Den OPR/HOLD-Schalter in die

entgegengesetzte Richtung von [HOLD] schieben.

„HOLD OFF“ erscheint und die Hold-Funktion stellt sich ab.

Einstellen der Uhr

1. [MENU] drücken. 2. |▲, ▷ drücken, um „DATE“ auszuwählen und [OK] zur Eingabe drücken. 3. +, - drücken, um „↓↓“ (Jahr) auszuwählen, und ▶ drücken.

Die zwei letzten Ziffern des Jahres einstellen. (12'' im Fall von 2012)

4 +, - drücken, um „MM“ (Monat) auszuwählen, und drücken. 5 +, - drücken, um „(Tag)“ auszuwählen, und ▷ drücken.

• Zur Rückkehr zum vorherigen Einstellpunkt drücken.

+ , - zur Auswahl des Zeitanzeigeformats drücken und ▷ drücken.

„24h“ für eine 24-Stunden-Anzeige auswählen und „12h“ für eine 12-Stunden-Anzeige. - Das gegenüber ausgewählte Anzeigeformat blinkt.

7 +, - zur Einstellung der Stunde drücken und drücken.

8 +, - zur Einstellung der Minute drücken. 1, ▶ zur Änderung der Einstellung drücken, um zwischen den Punkten hin und her zu schalten und anschließend +, - erneut drücken, um die Einstellung vorzunehmen.

9 [▶ OK] zur Eingabe drücken.

• Das Datum und die Uhrzeit sind eingestellt und die Uhr beginnt mit dem Betrieb.

[STOP /RETURN] drücken, um den Einstellungsbildschirm zu verlassen.

Auswahl des Ordners

[FOLDER] drücken.

Wenn die SD-Karte gewählt wird, wird „SD“ auf dem Bildschirm angezeigt.

Umschalten zwischen dem internen Speicher und einer SD-Karte

[FOLDER] für 1 Sekunde oder länger gedrückt halten, um den Speicher zu wählen.

Wechseln der Mikrofonposition

Mikrofonposition	Empfohlene Einsatzweisen
STEREO Funktioniert wie ein gewöhnliches Stereomikrofon.	Geeignet zum Aufzeichnen von Reignissen wie einer Beschpeech oder einer Aufführung mit denen Beteiligten.
ZOOM Verständlich während der Aufnahme den Ton unmittelbar vor Ohnen.	Geeignet zum Aufzeichnen von Reignissen wie Vorlesungen oder Interviews, bei denen der Ton aus einer bestimmten Richtung kommt.

Aufnahme

Taste [REC ] drücken. (Aufnahme beginnt.) Jedes Drücken: Pausieren Wiederaufnahme der Aufnahme

Bei angehaltener Aufnahme: [STOP /RETURN] drücken.

Wiedergabe

1. [OK] drücken. (Die Wiedergabe beginnt.)

Einstellen der Lautstärke

Erhöhen der Lautstärke: + drücken. Verringern der Lautstärke: - drücken.

Funktionen bei Wiedergabe

Sprung (Skip):

1 drücken.

Suchlauf rückwärts/vorwärts (Search):

品 品 gedrückt halten.

Beenden der Aufnahme:

[STOP ■/RETURN] drücken.

Löschen von Dateien und Formatieren

Es gibt drei Methoden zum Löschen von Dateien.

DATEI: Eine Datei auswählen und dann löschen.

ORDNER: Alle Dateien im gewählten Ordner löschen. (Dateien in Unterordnern und der Ordner selbst können nicht gelöscht werden)

ALLES LÖSCHEN: Löschen aller Daten, wie alle Dateien im internen Speicher oder auf der SD-Karte und Daten in den Ordnern, die angezeigt werden, wenn das Gerät an einen Computer angeschlossen ist. (Formatieren)

1 [ERASE/A-BC] drücken.

• Erneut [ERASE/A-BC] oder [STOP/RETURN] drücken, um das Löschen abzubrechen.

2 | ▲, ▷ drücken, um die Löschmethode auszuwählen und [▶ OK] zur Eingabe drücken.

Zum Löschen nur einer einzigen Datei die Methode wählen und gleichzeitig sicherstellen, dass nicht aus Versehen „ORDNER“ oder „ALLES LÖSCHEN“ gewählt wird. - Wenn „ALLES LÖSCHEN“ als Löschmethode gewählt wurde, oder drücken, um den internen Speicher (INT) oder SD-Karte (SD) zu wählen, dann [OK] drücken, um die Wahl einzugeben, und dann zu Schritt ③ weitergehen.

3 | ▲, ▷ drücken, um „[ ] [ ]“ auszuwählen und [OK] zur Eingabe drücken.

Die Statusanzeige blinkt während des Löschens. Es kann mehrere Minuten dauern, bis das Löschen abgeschlossen ist.

• Wenn „OK“ erscheint, ist der Lösch- oder Formatiervorgang abgeschlossen. Zum Stoppen des Lösch- oder Formatiervorgangs „NO“ auswählen.
• Wenn versucht wird, ohne eingesetzte SD-Karte zu formatieren, wird „NO SD“ angezeigt.

Auswahl des Aufnahme-Ortes (SCENE SELECT)

1 [MENU] drücken.

2 | <<, >> drücken, um „SCENE“ auszuwählen und [▶ OK] zur Eingabe drücken. +,- drücken, um die Aufnahmeszene auszuwählen, und [OK] zur Eingabe drücken.

Die Werkseinstellung ist USE.

[STOP /RETURN] drücken, um den Einstellungsbildschirm zu verlassen.

Beim Drücken von [REC ●] wird eine Aufnahme mit der ausgewählten Aufnahmeorts-Einstellung gewählt.

Ort der Aufnahme	Anwendung
	Aufnahme der eigenen Stimme für Ausspracheübungen usw.
	Aufnehmer der Stimmen anderer Personen für Interviews oder bei Meetings usw.
	Nimmt Laute wie etwas bei Vorträgen in einem Hörsaal usw. auf.

Verändern der Tonqualität

1 [MENU] drücken. 2 [▲, ▷] drücken, um „MODE“ auszuwählen und [▶ OK] zur Eingabe drücken. 3 [+, -] drücken, um „PCM“, „XP“, „LP“ oder „SLP“ auszuwählen und [▶ OK] zur Eingabe drücken. (Die Werkseinstellung ist „XP“.)

[STOP /RETURN] drücken, um den Einstellungsbildschirm zu verlassen.

Umschalten der Mikrofonempfindlichkeit

1 [MENU] drücken. 2 [▲, ▷] drücken, um „MIC“ auszuwählen und [▶ OK] zur Eingabe drücken. 3 [+, -] drücken, um „H“ oder „L“ auszuwählen.

H: Stellt die Empfindlichkeit des Mikrofons auf das hohe Niveau. L: Stellt die Empfindlichkeit des Mikrofons auf das niedrige Niveau.

Die Werkseinstellung ist „H“.

4 [▶ OK] zur Eingabe drücken.

[STOP /RETURN] drücken, um den Einstellungsbildschirm zu verlassen.

Reduzieren von niederfrequenten Störgeräuschen während der Aufnahme

1 [MENU] drücken. 2 [▲, ▷] drücken, bis „LUT“ (blinkt) angezeigt wird und [▶ OK] zur Eingabe drücken. 3 [+, -] drücken, um „On“ auszuwählen, und [▶ OK] zur Eingabe drücken.

(Die Werkseinstellung ist "OFF".)

[STOP /RETURN] drücken, um den Einstellungenbildschirm zu verlassen.

Verhindern einer unerwünschten Aufnahme (VAS)

1 [MENU] drücken. 2 |▶,▶ drücken, um „VAS“ auszuwählen und [▶ OK] zur Eingabe drücken. 3+, - drücken, um „On“ auszuwählen, und OK] zur Eingabe drücken.

(Die Werkseinstellung ist "OFF".)

[STOP /RETURN] drücken, um den Einstellungsbildschirm zu verlassen.

[REC ] drücken, um mit der VAS-Aufnahme zu beginnen.

Anpassung des VAS-Betriebspegels:

山 ，l während der VAS-Aufnahme drücken. (Die Werkseinstellung ist " _ 山

Aufnahme zu einer festgelegten Zeit (TIMER RECORDING)

1 [MENU] drücken. 2 |▲, ▷ drücken, um „ü“ auszuwählen und [▶ OK] zur Eingabe drücken. 3+, -drücken, um die Aufnahmezeit auszuwählen, und▶ drücken.

30M 30 Minuten

1 Stunde

2 Stunden

HL: Bis es keinen freien Platz mehr gibt

FF: Die Timer-Einstellung deaktivieren

4+, - drücken, um die Stunde für die Anfangszeit der Aufnahme auszuwählen, und drücken. +,- drücken, um die Minute für die Anfangszeit der Aufnahme auszuwählen, und ▶ drücken. +, - drücken, um den Aufnahme-Zielordner auszuwählen, und [▶ OK] zur Eingabe drücken.

Sd: SD-Karte

In 1: Internet Speicher

[STOP /RETURN] drücken, um den Einstellungsbildschirm zu verlassen.

Ändern der Wiedergabegeschwindigkeit

1 [OK] während der Wiedergabe drücken. 2 | |, | drücken, um die Aufnahmegeschwindigkeit anzupassen.

• Jedes Drücken dieser Taste erhöht die Wiedergabegeschwindigkeit.
• Jedes Drücken dieser Taste reduziert die Wiedergabegeschwindigkeit.

Die Wiedergabegeschwindigkeit kann in 10%-Schritten für im Vergleich zur Normalgeschwindigkeit (100%) schnellere Geschwindigkeiten angepasst werden, und in 5%-Schritten für im Vergleich zur Normalgeschwindigkeit (100%) langsamere Geschwindigkeiten angepasst werden.

• [STOP /RETURN] drücken, um zur Normalgeschwindigkeit (100%) zurückzukehren.

3 OK] drücken.

Der Einstellwert ist bestätigt.

A-B-Wiederholwiedergabe

ERASE/A-B] während der Wiedergabe drücken.

Der Startpunkt (A) ist festgelegt und A'' (leuchtet) und B'' (blinkt) werden angezeigt.

[ERASE/A-B] am gewünschten Endpunkt (B) drücken.

Die Anzeige wechselt auf „A-B“ (leuchtet) und der festgelegte Abschnitt wird wiederholt abgespielt.

Aufheben der A-B-Wiederholwiedergabe:

[ERASE/A-B] erneut drücken. (Die A-B-Wiederholung kann ebenfalls mit [STOP ■/RETURN], ◆ oder ◆ abgebrochen werden.)

Shadowing

1. [MENU] drücken. 2. Mit ▲, ▷ „g“ auswählen und mit [OK] bestätigen. 3. Mit +, - „On“ auswählen und mit [▶ OK] bestätigen.

Die Shadowing-Funktion schaltet sich ein.

(Die Werkseinstellung ist „OFF“.)

[STOP ■/RETURN] drücken, um den Einstellungsbildschirm zu verlassen.

Die für die Wiedergabe mit Shadowing gewünschte Datei auswählen und [OK] drücken.

Der Startpunkt (A) ist festgelegt und „A-B“ (leuchtet) und „B“ (blinkt) werden angezeigt.

[ERASE/A-B] am gewünschten Endpunkt (B) drücken.

Die Anzeige ändert sich zu „A-B“ (leuchtet), das Shadowing beginnt und die A-B-Wiederholwiedergabe und die Wiedergabe ohne Ton starten. Das Shadowing-Symbol leuchtet während der A-B-Wiederholwiedergabe und blinkt während der Wiedergabe ohne Ton.

Abbrechen des Shadowing:

[ERASE/A-B] erneut drücken. (Shadowing kann ebenfalls mit [STOP ■/RETURN], ◆ oder ◆ abgebrochen werden.)

Wiedergabe von einer festgelegten Position (TIME SEARCH)

Während der Wiedergabe [MENU] drücken.

Die Wiedergabe stoppt und die gegenwärtige Wiedergabeposition (Zeit) wird angezeigt.

Die Wiedergabestartposition einstellen.

1. Drücken, um „Stunde“, „Minute“ und „Sekunde“ zu wählen und +, - zum Ändern der Werte drücken.
2. [MENU] oder [STOP /RETURN] drücken, um auf den Stoppzustand zu schalten.

3 [OK] drücken.

Die Wiedergabe beginnt von der festgelegten Position.

[STOP /RETURN] drücken, um den Einstellvorgang abzubrechen.

Wiederholwiedergabe (REPEAT)

1 [MENU] mindestens 2 Sekunden lang während der Wiedergabe oder während das Gerät gestoppt ist drücken.

Der Wiederholmodus ändert sich jedes Mal, wenn [MENU] für mindestens 2 Sekunden lang gedrückt gehalten wird.

Keine Anzeige: Alle Dateien werden normal abgespielt. Die Wiedergabe wird von der ausgewählten Datei bis zur letzten Datei in einem Ordner durchgeführt. Das Gerät stoppt, wenn die Wiedergabe beendet ist.

10 : Die laufende Datei wird wiederholt abgespielt. :Alle Dateien des Ordners werden wiederholt abgespielt. ALL :Für den "MIC"-Ordner und den "LINE"-Ordner ist die Funktionsweise die gleiche wie für . Beim "MUSIC"-Ordner werden alle Dateien (bis zu 999 Dateien) im Ordner wiederholt abgespielt.

Rauschminderung während der Wiedergabe (NOISE CANCEL)

1 [MENU] drücken. 2 |▲, ▷ drücken, um „NC“ auszuwählen und [▶ OK] zur Eingabe drücken. 3 +, - drücken, um die Art von NOISE CANCEL (Rauschunterdrückung) auszuwählen und OK zur Eingabe drücken.

(Die Werkseinstellung ist "OFF".)

Typ	Effekt
OFF	Die Rauschunterrückung wird nicht ausgeführrt.
HI	Störgeräische werden in großem Umfang reduziert.
LO	Störgeräische werden in geringem Umfang reduziert.

[STOP /RETURN] drücken, um den Einstellungenbildschirm zu verlassen.

Benutzung einer SD-Karte

Einsetzen der SD-Karte

Das Gerät ausschalten und die Abdeckung des Batterie-/SD-Kartensteckplatzes öffnen. Die SD-Karte einstecken und die Abdeckung des Batterie-/SD-Kartensteckplatzes schließen.

Die Karte in die korrekte Richtung (A) ausrichten und sie vollständig einsetzen, bis ein „Klick“-Ton zu hören ist.

Zum Entfernen der SD-Karte:

① Das Gerät ausschalten und die Abdeckung des Batterie-/SD-Kartensteckplatzes öffnen. ② Die SD-Karte vorsichtig schieben. ③ Wenn die SD-Karte ein wenig hervorsteht, die Karte langsam herausziehen.

• Umschalten zwischen dem internen Speicher und der SD-Karte durch das Drücken von [FOLDER] für mehr als 1 Sekunde bei Anzeige des gestoppten Bildschirms ist möglich. (→ Seite 4)
• Dieses Gerät ist kompatibel mit 2 GB microSD-Karten und 4 GB bis 32 GB microSDHC-Karten. (Stand Mai 2012)
• Je nach Hersteller oder Typ der Karte arbeitet das Gerät eventuell nicht richtig.
• Für Details bezüglich der Karten, für die eine Bestätigung vorliegt, dass sie gemäß unseren Herstellungsstandards ordnungsgemäß funktionieren, siehe die unten angegebene Support-Website. http://panasonic.net/support/
• Wenn "SD" nicht auf dem Bildschirm angezeigt wird, obwohl eine SD-Karte eingesetzt und gewählt wurde, erkennt das Gerät die SD-Karte nicht. Das Gerät ausschalten und die SD-Karte erneut einsetzen.
• Bewahren Sie die Speicherkarte außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen verschluckt werden kann.
• Aufgenommene Dateien können nicht zwischen dem internen Speicher und einer SD-Karte kopiert werden.

Hören von Musik mit diesem Gerät (MP3-Musikdateien)

Wahl einer Datei aus dem Ordner „MUSIC“:

Datei auswählen und [OK] drücken.

Ordner-Cue-Funktion

Während der Wiedergabe [FOLDER] drücken. 2 ◄, ► drücken, wenn „FOL“ angezeigt wird.

Aufheben der Ordner-Cue-Funktion:

Diese Einstellung kann durch eine der folgenden Methoden aufgehoben werden. Wenn diese abgebrochen wird, können Dateien mit ◄► übersprungen werden.

[FOLDER] erneut drücken. - [▶ OK] drücken. - [STOP ■/RETURN] drücken. (Wiedergabe ist abgeschlossen.)

Informationen zum Ordner „MUSIC“

Die folgenden Ordner sind Wiedergabeziele. - MUSIC-Ordner - Andere Ordner* als die Ordner MIC (MIC), LINE (LINE) und MUSIC

Die fett gedruckten Ordnernamen werden angezeigt, wenn das Gerät an einen Computer angeschlossen ist, und die Ordnernamen in Klammern werden am Gerät angezeigt.

Die Wiedergabereihenfolge im Ordner „MUSIC" ist wie folgt.

① Dateien direkt unter dem MUSIC-Ordner ② Dateien in Unterordnern des MUSIC-Ordners ③ Dateien in anderen Ordnern* als MIC, LINE und MUSIC

• Wenn mehrere Ordner enthalten sind, werden sie in der gleichen Reihenfolge angezeigt, in der sie von einem Computer zu diesem Gerät übertragen wurden.
• Wenn mehrere Dateien gleichzeitig übertragen werden, folgt ihre Wiedergabe der vom Computer bestimmten Reihenfolge der Übertragung. Das Hinzufügen von Zahlen zum Anfang von Dateinamen erlaubt die Wiedergabe in der gewünschten Reihenfolge.

Durch wiederholtes Löschen oder Hinzufügen einer Datei oder eines Ordners im Computer kann die Wiedergabereihenfolge geändert werden.

Die Reihenfolge des Ordner-Cueing (links beschrieben) ist die Cueing-Reihenfolge anderer Ordner* als MIC, LINE und MUSIC, nachdem Cueing für alle Ordner im Ordner MUSIC ausgeführt ist.

• Beispiele für andere Ordner als MIC, LINE und MUSIC
• Daten (MP3-Daten oder PCM-Dateien), die auf einer SD-Karte mit anderen digitalen Diktiergeräten von Panasonic als diesem Gerät aufgenommen wurden, können auf diesem Gerät abgespielt werden, indem die SD-Karten wie folgt ausgewechselt werden.

① Auf die SD-Karten umschalten und den Ordner „MUSIC“ wählen (→ Seite 4) und dann die Cue-Funktion für den Ordner ausführen (links beschrieben)

• Die Ordner sind für die Wiedergabe von Dateien, die von einem anderen als diesem Gerät aufgenommen wurden. Dieses Gerät kann auch Musikdaten wiedergeben, die mit USB-Aufnahmefunktion ausgestatteten Panasonic-Stereogeräten aufgezeichnet (oder von diesen übertragen) wurden.

Teilen von Dateien

1 Während der Wiedergabe [STOP ■/RETURN] an dem Punkt drücken, an dem die Datei geteilt werden soll. 2 [MENU] drücken. 3 |▲, ▷ drücken, um „DIV“ auszuwählen und [▶ OK] zur Eingabe drücken. 4 +, - drücken, um „ „ auszuwählen und OK] zur Eingabe drücken.

Während die Datei geteilt wird, blinkt die Statusanzeige.

Dann wird die Datei in 2 Dateien aufgeteilt, und die Wiedergabe hält zu Beginn der zweiten Datei an.

• Wenn _JK^w entscheidet, ist die Dateiteilung abgeschlossen. Zum Stoppen des Teilens "auswählen. [STOP /RETURN] drücken, um den Einstellungsbildschirm zu verlassen.

Aufnahme mit einem extern angeschlossenen Mikrofon

Den LINE/MIC-Schalter auf [MIC] schieben. Das externe Mikrofon anschließen.

[REC] zum Starten der Aufnahme drücken.

Einzelheiten über die Aufnahmebetriebe auf Seite 5.

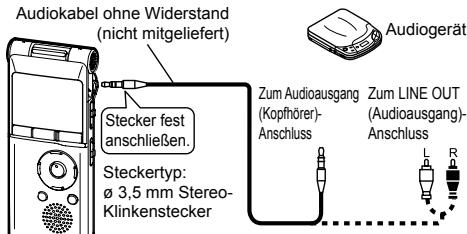

Aufnahme von anderen Geräten

Den LINE/MIC-Schalter auf [LINE] schieben. 2 [MENU] drücken. 3 drücken, bis „LINE“ (blinkend) erscheint, und [OK] zur Eingabe drücken. 4 +, - drücken, um die Leitungsempfindlichkeit auszuwählen und [OK] zur Eingabe drücken.

H (hoch): Beim Anschluss an den Kopfhörer-Anschluss eines externen Gerätes.

L (niedrig): Beim Anschluss an den Line-Ausgang eines tragbaren Gerätes.

Die Werkeinstellung ist H.

5 [STOP /RETURN] drücken. 6 Anschließen des externen Gerätes.

[REC ●] für 1 Sekunde oder länger gedrückt halten.

Das Gerät geht in den Aufnahme-Bereitschaftszustand über.

Wiedergabe des externen Geräts und Einstellung des Input/Output-Levels.

① Wenn das Level-Meter schwankt und [M] angezeigt wird, ist die Lautstärke des externen Gerätes zu hoch. Die Lautstärke des externen Geräts auf einen Bereich einstellen, wo fünf oder sechs [M] angezeigt werden, auch wenn die Lautstärke auf Maximum gestellt ist. Zur Rekonfiguration der Einstellungen des Line-Inputs, [STOP /RETURN] drücken und erneut zu Schritt 2 gehen. ② Wenn Sie den Eingangs-/Ausgangspegel eingestellt haben, halten Sie die Tonquelle des anderen Geräts an der Stelle an, an der Sie die Aufnahme beginnen sollen. [REC] zum Starten der Aufnahme drücken. 10 Spieler des externen Gerätes.

Mithören des Tons über Ohrhörer

Stereo-Ohrhörer (nicht mitgeliefert) anschließen.

Steckerausführung: 3,5 mm Stereo-Klinkenstecker

Empfohlener zusätzlicher Ohrhörer:

Panasonic RP-HV154, RP-HJE120

(Stand Mai 2012)

Überwachen der aktuellen Aufnahme

Einstellen der Lautstärke:

Die Lautstärke des mitgehörten

Tons kann durch Drücken von

+/- eingestellt werden, ohne

den aufgenommenen Ton zu beeinflussen.

Abhören des Wiedergabetons

Der abgespielte Ton wird

von dem Lautsprecher

vorne an diesem Gerät

ausgegeben werden. In

einer lauten Umgebung

ist der Lautsprecherton

möglicherweise schwer zu

hören. In einem solchen Fall

empfiehlt sich der Anschluss

eines Stereo-Ohrhörers (nicht

mitgeliefert).

Allgemeines Menü

Gemeinsame Einstellungsbetriebe

1 [MENU] drücken.

2 |▲, ▷| drücken, um den Einstellpunkt („BEEP" oder „LED“) zu wählen, und [▶ OK] zur Eingabe drücken.

• Der blinkende Einstellpunkt ist der gegenüber ausgewählte.

3 +, - drücken, um die Einstellung zu ändern

und [▶ OK] zur Eingabe drücken.

[STOP /RETURN] drücken, um den

Einstellungsbildschirm zu verlassen.

BEEP (Piepton)

Der Tastenbetätigungston kann eingestellt werden.

Piepton.

FF: Kein Piepton.

Die Werkseinstellung ist "Ein".

LED (Aufnahmeanzeige)

Es kann ausgewählt werden, ob die Beleuchtung der

Aufnahmeanzeige auf ON oder OFF eingestellt sein soll.

Ein: Leuchtet auf.

FF: Leuchtet nicht auf.

Die Werkseinstellung ist "Ein".

Systemanforderungen

(Stand Mai 2012)

Computer	IBM PC/AT-kompatible Personal-Computer, Macintosh
Betriebssystem	• Microsoft® Windows® XP Home Edition/Professional und Service Pack 2, Service Pack 3 • Microsoft® Windows Vista® Home Basic/Home Premium/Business/Ultimate und Service Pack 1, Service Pack 2 • Microsoft® Windows® 7 Starter/Home Basic/Home Premium/Professional/Ultimate und Service Pack 1	Vorinstallierte Version
	• Mac OS X 10.2.8 - 10.7
Schnittstelle	USB-Anschluss (bei Verwendung eines USB-Hub ist der Betrieb nicht gewährleistet.)
* Bestimme PCs können möglicherweise auch dann nicht verwendet werden, wenn sie die obigen Systemanforderungen erfüllen. * (Macintosh) Diese Softwareläufig auf dem Standardtreiber von OS. * Ein einwandfreiier Betrieb ist nur unter einem kompatiblen Betriebssystem gewährleistet. * Bei Einsatz mit einem Betriebssystem-Upgrade ist kein einwandfreiier Betrieb gewährleistet. * Bei Einsatz mit selbstgebauten Computern ist kein einwandfreiier Betrieb gewährleistet. * Bei Verwendung von Windows Media® Player muss der Computer die Systemanforderungen von Windows Media® Player erfüllen. Einzelheiten zum Windows Media® Player sind von Microsoft Corporation erhältlich. * Bei Microsoft, Windows, Windows Media und Windows Vista handelt es sich um eingetragene Marken bzw. Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. * Der Einsatz von MPEG Layer-3 Audiodecodierungs-Technologie bei dieser Gemärät erfolgt unter Lizenz von Frauhofer IIS und Thomson. * Bei IBM und PC/AT handelt es sich um eingetragene Marken von International Business Machines Corporation der Vereinigten Staaten. * Macintosh und Mac OS sind eingetragene Warenzeichen von Apple Inc. * Bei allen anderen in this dem Dokument erwähnten System- und Produktbeziehungen handelt es sich generell um eingetragene Marken bzw. Marken der betreffenden Unternehmen. Die Symbole™ und® werden in this dem Dokument nicht verwendet. * Je nach der Betriebsumgebung des Computers kann es vorkommen, dass Fehlfindtionen auftenreten (z.B. Audiodaten, die auf this dem Gerät aufgenommen wurden, konnen nicht verwendet werden. usw.). Panasonic und Panasonic-Fachhändler übernehmen keinerlei Haftung für den Verlust von Audiodaten sowie andere direkte oder Folgeschäden, die nicht auf vorsätzliche oder grobe Fahrlösigkeit auf Hersteller- bzw. Vertriebsseite zurückzuführen sind.
Internet Speicher	2 GB*

• Der tatsächlich nutzbare Speicherplatz ist geringer.

Anschließen dieses Gerätes an einen Computer

Abdeckung des USB-Steckers abziehen. Das Gerät in den Computer stecken.

Wenn das Gerät nicht direkt mit dem Computer verbunden werden kann, das USB-Verlängerungskabel (mitgeliefert) benutzen.

• Nur das mitgelieferte USB-Verlängerungskabel verwenden.

Auf keinen Fall das mitgelieferte Kabel mit einem anderen Gerät verwenden.

Achtung: Zum Anschließen dieses Gerätes an einen PC ausschließlich das mitgelieferte USB-Verlängerungskabel mit Ferritkern verwenden.

• Wenn das Gerät an Ihren PC angeschlossen ist, funktioniert es ohne die Batterie, da die Stromversorgung über den Computer erfolgt.

■ Erstmaliger Anschluss des Gerätes an den PC

Da mehrere „Neue Hardware gefunden“ Meldungen erscheinen werden, das Gerät nicht vom PC abtrennen bis alle Meldungen verschwinden.

Niemals das Gerät während der Datenübertragung abtrennen.

Die Dateidaten oder das Gerät könnten beschädigt werden.

20

Solange das Gerät mit einem Computer verbunden ist, kann es nicht betrieben werden.

• Wenn das Gerät an den Computer angeschlossen ist, startet der Computer möglicherweise nicht (Neustart). Daher wird empfohlen, das Gerät vom Computer zu trennen, wenn der Computer gestartet (bzw. neu gestartet) wird.
• Betrieb ist in den folgenden Fällen nicht garantiert.
• Wenn zwei oder mehr USB-Geräte an einem Computer angeschlossen sind (mit Ausnahme der Maus und der Tastatur bei normalem Betrieb)
• Wenn ein USB-Verteiler (USB-Hub) benutzt wird
• Wenn als USB-Verbindungskabel ein anderes als das mitgelieferte benutzt wird.
• Wenn das Gerät an den Computer angeschlossen ist und der Computer gestartet (bzw. neu gestartet) wird oder in den Bereitschaftszustand umschaltet, kann es vorkommen, dass der Computer dieses Gerät nicht erkennt. Das Gerät einmal vom Computer trennen und dann erneut anschließen, oder das Gerät nach einem System-Neustart erneut an den Computer anschließen. Bitte auch im Benutzerhandbuch des Computers nachschlagen.

Trennen des Gerätes

Doppelklicken auf das Bildsymbol (Windows XP: [ ], Windows Vista / Windows 7: [ ]) in der Taskleiste am unteren Rand des Bildschirms und den Anweisungen auf dem Bildschirm zum Entfernen des Geräts folgen. (Je nach den im Betriebssystem vorgenommenen Einstellungen erscheint dieses Symbol u.U. nicht in der Taskleiste.) Nach dem Abtrennen des Gerätes stellt sich das Gerät aus.

USB-Massenspeicherfunktion

Dieses Gerät arbeitet als USB-Speichergerät und wird als das externe Speichergerät eines Computers erkannt. Datendateien können vom Computer übertragen und in diesem Gerät abgespeichert werden.

20

Pflege und Verwendung

Um das Risiko von Funkstörungen durch Kopfhörer-, Ohrhörer- oder Mikrofonkabel zu verringern, nur geeignete Zubehörteile mit einer Kabellänge von weniger als 3 m verwenden.

Einheit

• Das Gerät nicht in der Nähe von Hitzequellen verwenden oder ablegen.
• Um Schäden am Produkt zu vermeiden, das Produkt nicht Regen, Wasser oder anderen Flüssigkeiten aussetzen.
• Der Lautsprecher des Geräts ist nicht magnetisch abgeschirmt. Das Gerät nicht in der Nähe von Fernsehgeräten, PCs, Magnetkarten (Bankkarten, ID-Karten mit Magnetstreifen usw.) oder anderen durch Magnetfelder beeinflussbaren Geräten ablegen.

Batterien

• Nicht die Abdeckung von Batterien entfernen und nicht Batterien verwenden, deren Abdeckung abgenommen wurde. Die Pole und beim Einlegen der Batterie richtig ausrichten. Die Batterie entfernen, wenn Sie das Gerät längere Zeit nicht verwenden sollen.
• Keiner Hitze aussetzen oder in die Nähe von offenen Flammen bringen.
• Lassen Sie die Batterien niemals für längere Zeit in einem Fahrzeug liegen, das direktem Sonnenlicht ausgesetzt ist und dessen Türen und Fenster geschlossen sind.
• Falscher Umgang mit Batterien kann Austreten von Elektrolyt verursachen, wodurch Teile, die mit der austretenden Batterieflüssigkeit in Kontakt kommen, beschädigt werden können und Brände verursacht werden können. Wenn Elektrolyt aus den Batterien austritt, wenden Sie sich an Ihren Fachhändler. Falls Elektrolyt auf die Haut gerät, die betreffenden Stellen sofort mit viel Wasser abspülen.
• Batterien „AAA“ LR03 außerhalb der Reichweite von Kleinkindern aufbewahren, um zu verhindern, dass sie verschluckt werden. Versehentliches Verschlucken von Batterien kann zu Magen- und Darmverletzungen führen.
• Wenn die Batterien in einer Tasche oder einem Beutel getragen werden, muss sichergestellt werden, dass sie nicht zusammen mit Metallgegenständen wie etwa Halsketten abgelegt werden. Berührung mit Metall kann zu Kurzschlüssen führen, die Brände verursachen können. Zur Sicherheit die Batterien immer in einem Batteriegehäuse transportieren.

Pflege und Verwendung

SD-Karten-Kompatibilität

Die microSD-Karte und die microSDHC-Karte können mit Geräten verwendet werden, die die jeweilige Karte unterstützen. (Die microSD-Karte kann auch mit Geräten verwendet werden, die die microSDHC-Karte unterstützt.) Verwendung mit Geräten, die diese Karten nicht unterstützen, kann bewirken, dass die SD-Karten formatiert werden oder dass die aufgenommenen Inhalte gelöscht werden. Außerdem zeigen Computer oder Geräte, welche die microSDHC-Karte nicht unterstützen, eventuell eine Meldung an, die zum Formatieren der SD-Karte auffordert. Wenn Sie die SD-Karte formatieren, werden die Daten gelöscht. Gelöschte Daten können nicht wiederhergestellt werden. Nicht die SD-Karte formatieren.

■ Hinweis zum Übertragen zu einer anderen Partei oder zum Entsorgen der SD-Karte oder des Geräts

Wenn der interne Speicher und die SD-Karte formatiert werden oder die darauf befindlichen Daten gelöscht werden, können solche Daten nicht abgespielt werden; die Daten werden aber nicht vollständig gelöscht. Wenn die Daten aus Sicherheitsgründen vollständig gelöscht werden sollen, muss eine kommerziell erhältliche Datenlöschsoftware für Computer verwendet werden. Eine andere Möglichkeit zur endgültigen Entfernung der vorhandenen Daten ist, den internen Speicher oder die SD-Karte neu zu formatieren und anschließend neue Daten darauf zu speichern.

Allergien

• Beenden Sie die Verwendung sofort, wenn Sie Unwohlsein beim Aufsetzen der Ohrhörer oder anderer die Haut berührenden Teile verspüren.
• Fortgesetzte Verwendung kann zu Hautreizungen oder anderen allergischen Reaktionen führen.
• microSDHC Logo ist ein Markenzeichen von SD-3C, LLC.

Vorsichtsmaßregeln zum Hören mit den Kopfhörern oder Ohrhörern

• Vermeiden Sie ein Abspielen über Kopfhörer oder Ohrhörer mit hoher Lautstärke. Gehörexperten warnen vor sehr länger fortgesetzter Wiedergabe.
• Wenn Sie ein Ohrensausen hören, verringern Sie die Lautstärke oder beenden die Verwendung.
• Nicht beim Fahren eines Fahrzeugs verwenden. Dies kann eine Gefahr für den Straßenverkehr darstellen und ist in vielen Gebieten gesetzwidrig.
• Seien Sie äußerst vorsichtig oder beenden Sie die Verwendung zumindest in möglichen Gefahrensituationen.
• Auch wenn Ihre Kopfhörer oder Ohrhörer als offener Typ konstruiert sind und es erlauben, Umgebungsgeräusche zu hören, stellen Sie die Lautstärke nicht so hoch, dass Sie nicht hören können, was in der Umgebung passiert.

Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Höhe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.

ACHTUNG

• Bei Austausch gegen einen ungeeigneten Ersatzakku besteht Explosionsgefahr! Den Originalakku ausschließlich gegen einen Akku des vom Hersteller vorgeschriebenen Typs austauschen.
• Beim Entsorgen verbrauchter Akkus die einschlägigen Umweltschutzbestimmungen einhalten, über die Auskünfte von der zuständigen Behörde oder dem Fachhändler erhalten sind.
• Achten Sie darauf, die mitgelieferten oder empfohlenen Kopfhörer oder Ohrhörer zu verwenden.

Gemäß EN 50332-2:2003

1) Maximale Ausgangsspannung

(Kopfhörerausgang): ≤ 150 mV

2) Charakteristische Breitbandspannung

(Kopfhörer): ≥ 75 mV

Pflege und Instandhaltung

Die Außenflächen des Gerätes mit einem trockenen, weichen Tuch reinigen.

• Bei starker Verschmutzung des Gerätes ein Tuch mit Wasser anfeuchten, gründlich auswringen, die Schmutzflecken damit abwischen und anschließend mit einem trockenen Tuch nachreiben.
• Keine Lösungsmittel einschließlich Benzin, Verdünner, Alkohol, Haushaltsreiniger, chemisch behandelte Reinigungstücher usw. zur Reinigung verwenden. Derartige Substanzen können eine Verformung des Gehäuses oder ein Abblättern der Lackierung verursachen.

Bedeutung des nachstehend abgebildeten Symbols

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend den grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde Ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelbar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw.

Wertstoffhöfen, die diese Geräte kostenlos entgegennehmen. Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Menschen und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für Sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Kleine Stereo-Klinke mit 3,5 mm Durchmesser

Drücken Sie [REC] dreimal, um die Aufnahme zu starten.
