Produkttyp	Wand- oder Inselhaube, mit Abluft oder Umluft
Marke und Modell	Panasonic KHB90FBW1
Breite	90 cm
Mindesthöhe über dem Kochfeld	65 cm (kann je nach Anweisungen des Kochfelds variieren)
Material	Edelstahl
Gewicht	Ca. 18 kg (Schätzung)
Stromversorgung	220-240 V, 50 Hz, einphasig mit Erdung
Motorleistung	Ca. 250 W (Schätzung)
Beleuchtung	Integrierte LED-Strahler (Austausch durch Fachmann erforderlich)
Anzahl der Geschwindigkeitsstufen	4 Stufen (davon eine Boost-Stufe für 14 Minuten)
Sonderfunktionen	Automatische Abschaltung (15 Min.), Filteralarm, Umluftfunktion (24 h)
Metallfilter	Waschbare Metallfettfilter (spülmaschinengeeignet oder von Hand)
Kohlefilter	Optional, alle 3-4 Monate austauschen (nicht waschbar)
Geräuschpegel	Ca. 45-65 dB(A) je nach Stufe (Schätzung)
Luftdurchsatz	Bis zu ca. 700 m³/h (Schätzung)
Abluftrohrdurchmesser	150 mm (Reduzierstück 150-120 mm im Lieferumfang)
Installation	Wand- oder Inselmontage, mit Wandhalterung und Teleskopschornstein
Wartung	Außenreinigung alle 15 Tage mit weichem Tuch und mildem Reinigungsmittel; Metallfilter monatlich
Garantie	Entspricht der geltenden Gesetzgebung (siehe beiliegende Garantieurkunde)

Häufig gestellte Fragen - KHB90FBW1 PANASONIC

Welchen Mindestabstand muss ich zwischen Dunstabzugshaube und Kochfeld einhalten?

Der Mindestabstand beträgt 65 cm. Wenn die Anweisungen Ihres Kochfelds einen größeren Abstand vorschreiben, halten Sie diesen ein.

Wie reinige ich die Metallfettfilter?

Entfernen Sie die Filter durch Ziehen an den Griffen. Waschen Sie sie von Hand in warmem Wasser mit mildem Reinigungsmittel oder in der Spülmaschine. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen. Führen Sie diesen Vorgang monatlich durch.

Wann und wie müssen die Kohlefilter ausgetauscht werden?

Die Kohlefilter müssen je nach Nutzung alle 3 bis 4 Monate ausgetauscht werden. Entfernen Sie zum Wechseln zuerst die Metallfilter, lösen Sie dann die Kohlefilter im Motorraum. Setzen Sie die neuen Filter ein. Sie können nicht gereinigt werden.

Was bedeutet die blaue Dauer- oder Blinkleuchte?

Eine blaue Dauerleuchte zeigt den Filteralarm der Fettfilter an (nach 30 Betriebsstunden). Drücken Sie 3 Sekunden lang die Taste 1, um zurückzusetzen. Eine blaue Blinkleuchte zeigt an, dass der Timer für die automatische Abschaltung (15 Minuten) aktiv ist.

Wie aktiviere ich die Umluftfunktion?

Stellen Sie sicher, dass die Dunstabzugshaube ausgeschaltet ist. Drücken Sie die Taste 2 (1. Stufe) für mindestens 3 Sekunden. Die Leuchte blinkt 24 Stunden lang. Die Haube läuft 1 Stunde auf Stufe 1, stoppt dann für 3 Stunden und wiederholt diesen Zyklus. Zum Deaktivieren halten Sie erneut die Taste 2 gedrückt.

Die Dunstabzugshaube macht Geräusche, ist das normal?

Ein gewisser Geräuschpegel ist normal, besonders bei hohen Geschwindigkeitsstufen (ca. 45-65 dB). Wenn das Geräusch ungewöhnlich wird, überprüfen Sie, ob die Filter verstopft sind und die Installation stabil ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann ich die Dunstabzugshaube ohne Außenabluft verwenden?

Ja, im Umluftbetrieb. Sie müssen dann die mitgelieferten Kohlefilter installieren. Die Luft wird gereinigt und in die Küche zurückgeführt. Im Abluftbetrieb werden die Kohlefilter nicht verwendet.

Wie tausche ich die LED-Beleuchtung aus?

Die LED-Strahler sind auf eine lange Lebensdauer ausgelegt. Der Austausch darf nur von einem qualifizierten Techniker mit Originalteilen durchgeführt werden. Versuchen Sie nicht, dies selbst zu tun.

Wie hoch ist der Stromverbrauch der Dunstabzugshaube?

Die Motorleistung beträgt ca. 250 W und die LED-Beleuchtung ca. 2-5 W. Der Gesamtverbrauch variiert je nach verwendeter Geschwindigkeitsstufe.

Wie installiere ich die Dunstabzugshaube als Inselversion?

Befolgen Sie die Montageanleitung im Abschnitt K2 der Bedienungsanleitung. Sie benötigen eine Deckenhalterung (Gitter) und einen Teleskopschornstein. Stellen Sie sicher, dass die Decke stabil ist und die Befestigungen geeignet sind. Weitere Details finden Sie im Handbuch.

BEDIENUNGSANLEITUNG KHB90FBW1 PANASONIC

BEDIENUNGSCANLEITUNG

MODE D'EMPLOI

BEDIENINGSINSTRUCTIES

ISTRUZIONI D'USO

INSTRUCCIONES DE USO

BRUGSVEJLEDNING

ANVÄNDARINSTRUKTIONER

BRUKSANVISNING

ZY02-C68

Fa1212K0

Vielen Dank für den Kauf these Panasonic Elektrogeräts.itte lessen Sie vor Gebrauch des Geräts\ diese Anleitung aufmerksam durch. Bewahren Sie die Bedienungsanleitung und den Garantieschein\ für späteren Gebrauch auf. Dieses Gerät ist nur fur den Gebrauch im Haushalt bestimmt.

• Die Installationsanleitung ist inbegriffen.

A:WARNHINWEISE 20
B:TECHNISCHE DATEN 21
C: INSTALLATION 21
D: ELEKTRISCHE ANSCHLUSSE 22
E: HAUBENVERSION FÜR ABLUFTBETRIEB 22
F: HAUBENVERSION FÜR UMLUFTBETRIEB (Filterung) 23
G: FUNKTIONEN DER ELEKTRONISCHEN BEDIENTASTEN 23
H: FILTER anweisungen zu entnahme und austausch 24
I: BELEUCHTUNG MIT LED-STRAHLERN 25
J: WARTUNG UND REINIGUNG 25
K: ANWEISUNGEN ZUR MONTAGE DER ABZUGSHAUBE 26

Contenu

A: AVENTISSEMENTS. 29
B: CARACTERISTIQUES TECHNIQUES 30
C: INSTALLATION 31
D: BRANCHEMENTS ÉLECTRIQUES 31
E: VERSION HOTTE AVEC ASPIRATION EXTÉRIÉURE 32
F: VERSION HOTTE AVEC RECYCLAGE INTÉRIEUR (filtrage) 32
G: PANNEAU DE COMMANDE DE FONCTIONNEMENT ÉLECTRONIQUE À BOUTONS 32
H: INSTRUCTIONS DE RETRAIT ET DE REMPLACEMENT DES Filtres 34
I: ÉCLAIRAGE AVEC PROJECTEURS LED 34
J:ENTRETIENETNETTOYAGE 34
K:INSTRUCTIONS DE MONTAGE DE LA HOTTE 35

Inhoudsopgave

A: WAARSCHUWINGEN 38
B: TECHNISCHE SPECIFICATIONS 40
C: INSTALLATIE 40
D: ELEKTRISCHE AANSLUITINGEN 40
E: DAMPKAP VERSIE MET EXTERNE UITLAAT 41
F: DAMPKAP VERIS MET INTERNE RECIRCULATIE (gef filtered) 41
G: ELEKTRISCHE DRUKKNOP WERKING BEDIENINGSPANEEL 41
H: INSTRUCTIES OM FILTERS TE VERWIJDEREN EN TE VERVANGEN 42
I: LED SPOTLAMPVERLIGHTING 43
J: ONDERHOUD EN SCHOONMAAK 43
K: INSTRUCTIES VOOR MONTAGE VAN DE DAMPKAP 44

Indice

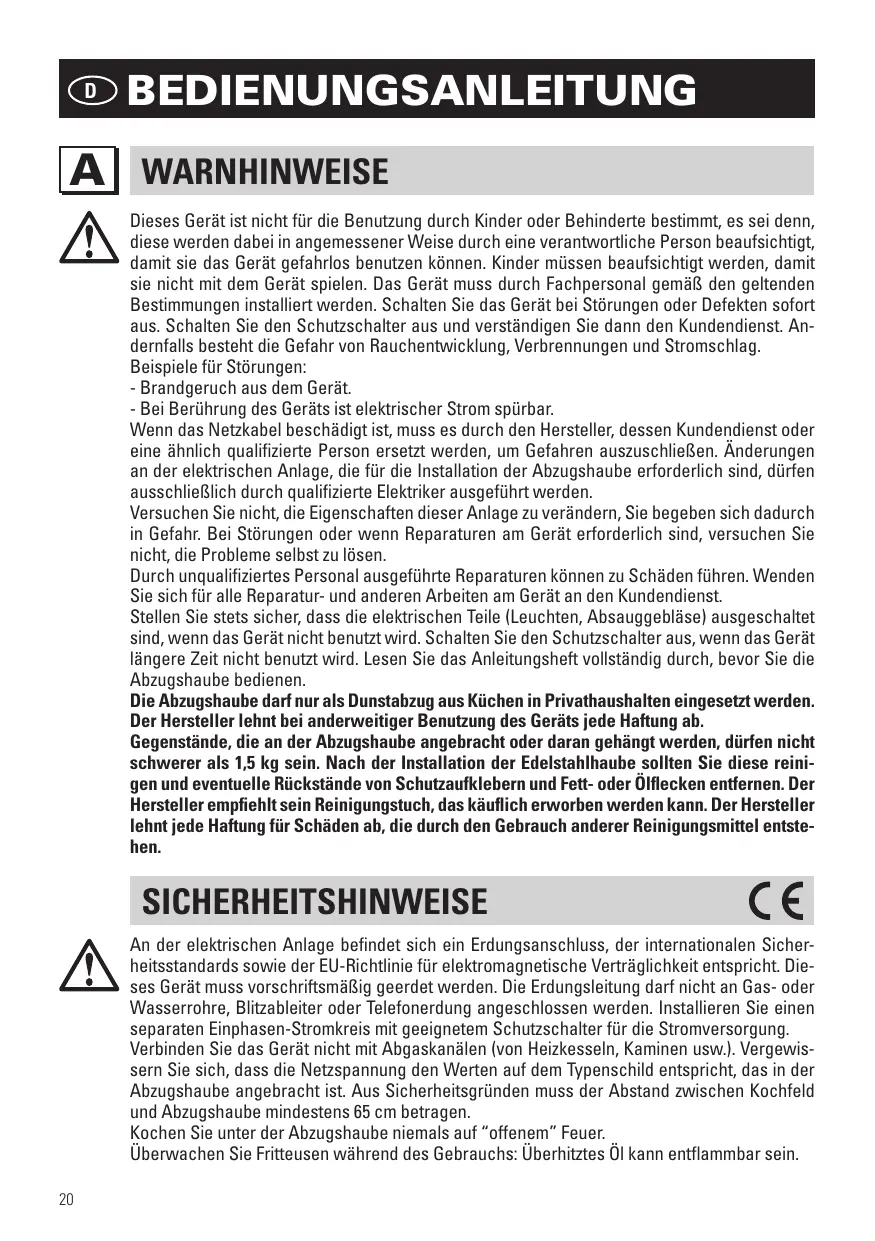

Dieses Gerät ist nicht für die Benutzung durch Kinder oder Behinderte bestimmt, es sei dann, diese werden darauf in angemessener Weise durch eine verantwortliche Person beaufsichtigt, damit sie das Gerät gefahrlos benutzen konnen. Kinder mussen beaufsichtigt werden, damit sie nicht mit dem Gerät speien. Das Gerät muss durch Fachpersonal gemäß den geltenden Bestimmungen installiert werden. Schalten Sie das Gerät bei Störungen oder Defekten(sofort aus. Schalten Sie den Schutzschalter aus und verständigen Sie dann den Kundendienst. Andernfalls besteht die Gefahr von Rauchentwicklung, Verbrennungen und Stromschlag.

Beispiele für Störungen:

• Brandgeruch aus dem Gerät.
• Bei Berührung des Geräts ist elektrischer Strom spürbar.

Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, dessen Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um Gefahren auszuschreiben. Änderungen an der elektrischen Anlage, die für die Installation der Abzugshaube erforderlich sind, dürfen ausschließlich durch qualifizierte Elektriker ausgeführrt werden.

Versuchen Sie nicht, die Eigenschaften dieser Anlage zu verändern, Sie begeben sich dadurch in Gefahr. Bei Störungen oder wenn Reparaturen am Gerät erforderlich sind, versuchen Sie nicht, die Probleme selbst zu losehen.

Durch unqualifiziertes Personal ausgeführte Reparaturen können zu Schäden führen. Wenden Sie sich für alle Reparatur- und anderen Arbeiten am Gerät an den Kundendienst.

Stellen Sie stets sicher, dass die elektrischen Teile (Leuchten, Absauggebläse) ausgeschelt sind, wenn das Gerät nicht benutzt wird. Schalten Sie den Schutzschalter aus, wenn das Gerät länger Zeit nicht benutzt wird. Lesen Sie das Anleitungsheft vollständig durch, bevor Sie die Abzugshaube bedieren.

Die Abzugshaubearf Nur als Dunstabzug aus Kuchen in Privathaushalten eingesetzt werden. Der Hersteller leht bei anderweitiger Benutzung des Gerats jeder Haftung ab.

Gegenstände, die an der Abzugshaube angebracht oder darüber gehängt werden, * dürfen nicht schwerer als 1,5kg sein. Nach der Installation der Edelstahlhaube sollen den Sie diese reini-gen und eventuelle Rückstände von Schutzaufklebern und Fett- oder Ölflecken entfernen. Der Hersteller empfeht sein Reinigungstuch, das käufiglich erworben werden kann. Der Hersteller leht不论是 Haftung für Schäden ab, die durch den Gebrauch anderer Reinigungsmittel entstehen.

SICHERHEITSHINWEISE

C E

An der elektrischen Anlage befindet sich ein Erdungsanschluss, der internationalen Sicherheitsstandards sowie der EU-Richtlinie für elektromagnetische Verträglichkeit entspricht. Dieses Gerät muss vorschäftsmäßig geerdet werden. Die Erdungsleitungarf nicht an Gas- oder Wasserrohre, Blitzableiter oder Telefonerdung angeschlossen werden. Installieren Sie einen separaten Einphasen-Stromkreis mit geeignetem Schutzschalter fur die Stromversorgung.

Verbinden Sie das Gerät nicht mit Abgaskanäten (von Heizkesseln, Kaminen usw.). Vergewissern Sie sich, dass die Netzspannung den Werten auf dem Typenschild entspricht, das in der Abzugshaube angebracht ist. Aus Sicherheitsgründen muss der Abstand zwischen Kochfeld und Abzugshaube mindestens 65 cm betragen.

Kochen Sie unter der Abzugshaube niemals auf "offenem" Feuer.

Überwachen Sie Fritteusen während des Gebrauchs: Überhitztes Öl kann entflammbar sein.

• Stellen Sie eine ausreichende Belüfung des Raums safer, wenn die Abzugshaube gleichzeitig mit Geräten benutzt wird, die Gas oder andere Brennstoffe verbrennen.
• Nicht unter der Dunstabzugshaube flambieren.
• Die Abluft darf nicht in einen Schornstein, der zum Ableiten von Rauch aus der Verbrennung von Gas oder anderen Brennstoffen verwendet wird geleitet werden.
• Stellen Sie sichere, dass alle Vorschriften über die Freisetzung der Abluft erfüllt sind, bevor Sie das Gerät benutzen.

Zugängliche Teile konnen heißt werden, wenn sie mit Kochgerät verwendet werden. Tragen Sie Arbeitshandschuhe für alle Installations-und Wartungsarbeiten. Ziehen Sie vor Reinigungs- oder Wartungsarbeiten stets den Stecker des Geräts aus der Netzsteckdose oder schalten Sie den Hauptschalter aus. Der Hersteller leht jegliche Haftung für Schäden ab, die direkt oder indirect an Menschen, Dingen und Tieren durch die Nichtbeachtung der Anweisungen in thisem Heft und vor allem der Warnhinweise zu Installation, Bedienung und Wartung des Gerätes verursacht werden.

ENTSORGUNG

Entsorgungshinweise für elektrische und elektronische Altgeräte (Privathaushalte)

Dieses Symbol auf Produkten bzw. Begleitdokumenten bedeutet, dass elektrische und elektronische Altgeräte nicht über den normalen Hausmüll entsorgt werden)dürfen.

Bitte geben Sie diese Geräte zur fachgerechten Aufbereitung, Verwertung und Recycling bei den zuständigen Sammelstellen ab, wo sie kostenlos entgegenommen werden. Alternativ besteht in einigen Ländern die Möglichkeit, die Geräte beim Kauf eines entsprechenden Neugeräts bei Ihr hem Handler vor Ort abzugeben.

Die ordnungsgemäß Entsorgung these Geräts trägt dazu bei, wertvolle Ressourcen einzusparen und mögliche schädliche Auswirkungen auf die menschliche Gesundheit und die Umwelt zu verhindern, die sich andernfalls aus der unsachgemäß Abfallentsorgung ergeben konnten. Weitere Hinweise zur nachstgelegenen zuständigen Entsorgungsstelle erhalten Sie von den örtlichen Behörden.

Das widerrechtliche Entsorgen dieser Abfälle kann gemäß den nationalen Gesetzen strafrechtlich verfolgt werden.

Hinweise zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol gilt nur in der Europäischen Union.

Wenn Sie diesen Produkt entsorgen möchten, wenden Sie sichitte an die örtlichen Behörden oder Handler und Fragen Sie nach der korrekten Art der Entsorgung.

TECHNISCHE DATEN

Die technischen Daten des Geräts sind auf dem Typenschild ersichtlich, das in der Abzugshaufe angebrachte ist.

INSTALLATION

(Dieser Abschnitt ist dem qualifizierten Fachpersonal vorbehalten, das die Abzugshaube installiert.)

Der Abstand zwischen dem Kochfeld und dem untersten Teil der Dunstabzugshaube muss mindestens X = 65 cm betragen. Sollte die Anleitung des Gas-Kochfelds einen größeren Abstand vorschreiben, ist dieser einzuhalten.

Bei der Abluftversion darf der Durchmesser der Abluftleitung nicht geringer sein als der An

schluss an die Abzugshaube. Wir empfehlen den Gebrauch von Rohren mit 150 mm Durchmesser.

Wenn Rohre mit 120 mm Durchmesser benutzt werden, ist das beiliegende Reduzierstück (150-120 mm) an der Abluftöffnung der Abzugshaube zu installieren.

Be der Befestigung des Metalrohrs an der Wand damit kein Kontakt zwischen Metalteilen besteht. Andernfalls besteht die Gefahr von Leckströmen und Brandgefahr.

In den horizontalen Abschnitten muss die Leitung leicht aufwärts genegt sein (etwa 10% ), so dass die Luft better aus dem Raum abgeführt wird. Bei der Installation der Leitung darf das Rohr nicht in der unmittelbaren Höhe der Abluftöffnung gebogen sein. Andernfalls verklemmt das Rückschlagventil mit der Leitung und Funktioniert nicht korrekt für die Ableitung. Reduzieren Sie die Anzahl der Bögen und die Leitungslänge auf das unbedingt erforderliche Minimum. Beachten Sie die geltenden Vorschriften für Abluft in die Atmosphäre.

Wenn andere Geräte, die Gas oder andere Brennstoffe verwenden, gleichzeitig benutzt werden (Heizkessel, Öfen, Kamine usw.), ist sicherzustellen, dass der Raum, aus dem die Rauchgase abgeführt werden, gemäß den geltenden Vorschriften beluftet wird.

Montageanleitung: siehe Abschnitt "K" diesen Hefts.

ELEKTRISCHE ANSCHLUSSE

(Dieser Abschnitt ist dem qualifizierten Installateur vorbehalten.)

ACHTUNG!

Vor Arbeitsen im Innern der Abzugshaube ist das Gerät vom Stromnetz zu trennen.

Prufen, ob die Kabel in der Abzugshaube abgeklemmt oder unterbrochen sind; sollte dies der Fall sein, nachstgelegen den Kundendienst verständigen. Die elektrischen Anschlüsse müssen durch qualifiziertes Personal ausgeführrt werden.

Die Anschlüsse müssen gemäß den vor Ort geltenden Bestimmungen ausgeführrt werden. Prüfen, ob das Entlastungsventil und die elektrische Anlage für die Lasten des Geräts geeignet sind (siehe technische Daten an Punkt B).

Dieses Gerät wird mit einem Kabel ohne Stecker gefeliefert. Es sind standardisierte Stecker zu verwenden, damit ist zu beachten:

• der gelb-grüne Leiter muss zur Erdung verwendet werden,
• der blaue Leiter muss als Nullleiter benutzt werden,
• der braune Leiter muss als Phasenleiter benutzt werden; das Kabelarf nicht mit heißen Teilen (über 70^ ) in Berührung kommt,
• am Netzkabel ist ein Stecker zu montieren, der für die Last geeignet ist; dieser ist an eine geeignete Steckdose anzuschreiben.
  Bitte wenden Sie sich an Fachpersonal. (Siehe technische Daten an Punkt B).

ACHTUNG!

Das Netzkabel muss sorgfältig verlegt werden, so dass es nicht beschädigt wird. Der Hersteller leht不论是 Haftung ab, wenn die Sicherheitsbestimmungen nicht beachtet werden.

HAUBENVERSION FÜR ABLUFTBETRIEB

In dieser Version werden die Dūnste und Dämpfe aus der Köche über ein Abluftrohr nach au-ßen geleitet.

Die Abluftleitung, die aus der Oberseite der Haube Herausragt, muss mit dem Rohr verbunden werden, das die Dūnste und Dämpfe nach außen leitet.

In dieser Version dürfen die mit den Hauben mitgelieferten Aktivkohlefilter nicht benutzt werden.

Wenn die Abzugshaube gleichzeitig mit anderen Geräten benutz wird, die Gas oder andere Brennstoffe verwenden, muss der Raum über ausreichende Belüfung gemäß den geltenden Bestimmungen verfügen.

Abweichende Bestimmung für Deutschland:

Wenn die Abzugshaube und Geräte, die mit Energie aus anderen Quellen als Elektrizität versorgt werden, gleichzeitig in Betrieb sind, darf der Unterdruck im Raum 4 Pa (4x10 E-5 bar) nicht überschreiben.

HAUBENVERSION FÜR UMLUFTBETRIEB (Filterung)

Bei dieser Modell strömt die Luft zur Reinigung durch die Aktivkohlefilter und wird dann in den Kichenraum darüber geleitet. Zur Montage der Filter siehe Abschnitt H2.

Für einen effizienten Betrieb sollte Stufe drei bei starken Gerüche und viel Dampf benutz werden, Stufe zwei bei Normalbedingungen und Stufe eins, um die Luft bei minimalem Energieverbrauch sauber zu halten. Die Abzugshaube sollte eingeschaltet werden, wenn mit dem Kochen begonnen wird, und eingeschaltet gelassen werden, bis die Gerüche verschwinden.

FUNKTIONEN DER ELEKTRONISCHEN BEDIENTASTEN

1

2

3

4

5

6

Taste 1: Timer/Filteralarm

BLAUES Dauerlicht zeigt an, dass der Fettfilter-Alarm ausgelost hat (nach 30 Stunden); um diesen Alarm zu deaktivieren und den Stundenzahler zurückzusetzen, die Taste 3 Sekunden lang drücken.

BLAUES Blinklicht zeigt an, dass die Timer-Funktion aktiv ist. Diese Funktion kann nur aktiviert werden, wenn das Gebläse bereits lauft (egal auf welcher Stufe), wenn die Taste gedrück wird. Diese Funktion aktiviert die automatische Abschaltfunktion der Abzugshaube nach 15 Minuten Betrieb bei aktiver Timer-Funktion. Wenn die Abzugshaube durch den Benutzer abgeschalptet wird, wird die Funktion deaktiviert. Die Timer-Funktion bleibt mit einer Stufe verknüpf. Bei Wechsel der Stufe wird die Timer-Funktion deaktiviert.

Taste 2: Stufe 1 + Geblüse ON/OFF

Durch leichten Druck auf die Taste wird die Haube auf die ersten Stufe geschalte t und die entsprechende LED leuchtet auf.

Wenn die LED leuchtet und die Taste gedrückt wird, werden sowohl die LED als auch das Geblase ausgeschaltet.

Wenn die LED nicht leuchtet und die Taste mindestens 3 s lang gedrück wird, wird der Umluftbetrieb eingeschaltet.

Während des Umluftbetriebs (der 24 Stunden andauert), blinkt die LED.

Nach dem Einschalten dieser Funktion bleibt die Abzugshaube 1 Stunde lang bei Stufe 1 in Betrieb, wird dann 3 Stunden lang ausgescheltet und dann eine weitere Stunde lang wieder eingeschaltet. Diese Zyklen werden bis zum Ablauf der eingestillten Zeit wiederholt. Wenn diese Funktion aktiviert ist, kann keine andere Gebläsestufe gewählt werden. Um diese Funktion zu deaktivieren, Taste 2 mindestens 3 Sekunden lang gedrück halten.

Taste 3: Stufe 2

Wenn die LED nicht leuchtet und eine andere Stufe aktiv ist, Taste drücken (kurz oder

länger), um die 2. Stufe zu wahlen, die entsprechende LED einschalten und die LED der vorher eingeschalteten Stufe auszuschalten.

Wenn die LED aus und keine Stufe aktiv ist, ist die Taste deaktiviert.

Wenn die LED an ist, ist Taste 3 deaktiviert.

Zum Abschalten der Abzugshaube auf Stufe 1 schalten und die Taste erneut drücken.

Taste 4: Stufe 3

Wenn die LED aus und eine andere Stufe aktiviert ist, die Taste (leicht oder länger) drücken, um auf Stufe 3 zu schalten, die entsprechende LED leuchtet auf und die LED der vorher eingeschalteten Stufe erlischt.

Wenn die LED aus und keine Stufe aktiviert ist, ist die Taste deaktiviert.

Wenn die LED an ist, ist Taste 4 deaktiviert.

Zum Abschalten der Abzugshaube auf Stufe 1 schalten und die Taste erneut drücken.

Taste 5: Stufe 4

Wenn die LED aus und eine andere Stufe aktiviert ist, die Taste (leicht oder länger) drücken, um auf Stufe 4 zu schalten, die entsprechende LED leuchtet auf und die LED der vorher eingeschalteten Stufe erlischt.

Wenn die LED aus und keine Stufe aktiviert ist, ist die Taste deaktiviert.

Wenn die LED an ist, ist Taste 5 deaktiviert.

Stufe 4 bleibt 14 Minuten aktiv, danach schaltet die Abzugshaube auf Stufe 3 darüber.

Zum Abschalten der Abzugshaube auf Stufe 1 schalten und die Taste erneut drücken.

Taste 6: Licht

Licht: Durch kurzes Drücken auf Taste T6 wird das Licht ein- und ausgeschelt. Taste T6 leuchtet, wenn das Licht an ist.

Tastendruck-Steuerung

Langes Drücken = Finger drückt mindestens 3 Sekunden lang auf die Taste, die Funktion wird während des Drückens aktiviert.

Kurzes Drücken = Finger drückt weniger als 3 Sekunden lang auf die Taste, die Funktion wird beim Loslassen aktiviert.

FILTER ANWEISUNGEN ZU ENTNAHME UND AUSTAUSCH

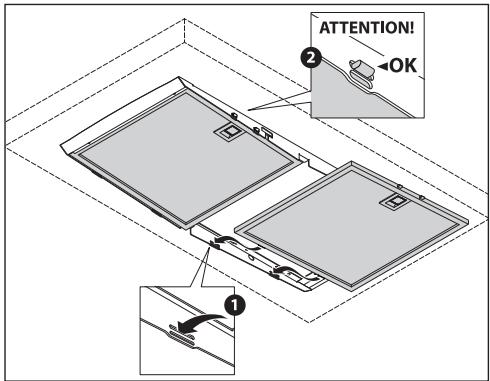

1. METALLFILTER

Filterplatte öffnen (siehe Abb. H1). Um die Metall-Fettfilter zu entfernen, an den Griffenziehen. Um die Metall-Fettfilter einzusetzen, Laschen wie in der Abbildung unter links in die Lächer einsetzen.

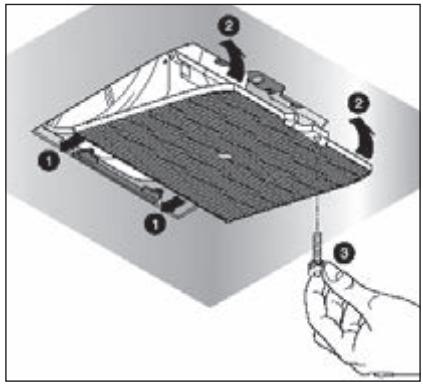

2. KOHLEFILTER

Um die Aktivkohlefilter zu entfernen, wie folgt vorgehen: Metallfilter wie oben beschrieben entfernen. Nun ist der Raum mit dem Geblasemotor zuganglich und die Kohlefilter konnen wie in der Abbildung unter rechts gezeigt ein-/ausgebaut werden.

Zum Bestellen neuer Aktivkohlefilter wenden Sie sichitte an ihren Vertrieb/Handler.

BELEUCHTUNG MIT LED-STRAHLERN

Die Abzugshaube ist mit LED-Strahlern mit hohem Wirkungsgrad, niedrigem Verbrauch und unter normalen Betriebsbedingungen extrem länger Lebensdauer ausgerüstet. Die LED-Strahler)dürfen nur durch qualificierte Techniker mit Originalersatzteilen ausgetauscht werden.

WARTUNG UND REINIGUNG

Regelmäßige Wartung gewährleistet auf Dauer einwandfrei Betrieb und Funktionsfähigkeit des Geräts. Besondere Aufmerksamkeit sollte den Metall-Fettfiltern und den Aktivkohlefilter gewidmet werden. Durch früiges Reinigen der Filter und ihrer Halterungen werden Fettansammlungen an der Abzugshaube verhindert, und damit auch das Brandrisiko.

1.METALL-FETTFILTER

These filters Fettpartikel aus der Luft und sollen denaher einmal pro Monat mit freiem Wasser und Spülmittel gewaschen werden, ohne sie zu knicken. Setzen Sie sie erst wieder ein, wenn sie vollständig trocken sind. Um diese Filter zu entfernen und zu ersetzen, siehe Anweisungen an Punkt H1. Dies sollte in regelmäßigen Zeitabständen erfolgen.

2.AKTIVKOHLEFILTER

These filters Gerüche aus der durch sie hindurch stromenden Luft. Die Luft wird zur Reinigung mehrmals durch die Filter geleitet und dann darüber in die Küche geleitet. Die Aktivkohlefilter können nicht gereinigt werden und sollen den durchschnittlich alle 3-4 Monate gewechsent werden (je nach Gebrauch). Um die Aktivkohlefilter zu ersetzen, siehe Anweisungen an Punkt H2.

3. REINIGEN DES GERÄTS VON AUSSEN

Die Außenflächen der Abzugshaube sollen den mindestens alle 15 Tage gereinigt werden, um zu vermeiden, dass ülige oder fertige Stoffe die Stahloberflächen angreifen.

Die Abzugshaube sollte von außen mit einem feuchten Tuch und neutralem, flüssigem Reiniger oder denaturiertem Alkohol gereinigt werden.

Bei fingerabdruckfreiem Finish (Fasteel) nur mit Wasser und neutraler Seite und einem weichen Tuch reinigen, abwischen und sorgfältig trocken reiben. Benutzen Sie keine Mittel, die scheuernde Stoffe enthalten, raue Tücher oder Tücher, die nicht speziell zum Reinigen von Stahl bestimmt sind. Durch den Gebrauch scheuernder Stoffe oder rauer Tücher ist die Beschädigung des Stahl-Finishs unvermeidlich. Die Stahloberfläche wird unwiderruflich beschädigt, wenn die oben genannten Anweisungen nicht beachtet werden. Bewahren Sie diese Anleitung zusammen mit der Bedienungsanleitung ihrer Abzugshaube auf.

Der Hersteller leht eine Haftung für Schäden ab, die auf die Nichtbeachtung der obigen Anweisungen zurückzuführn sind.

4. REINIGEN DES GERÄTS VON INNEN

Die elektrischen Teile bzw. Teile des Geblasemotors im Innern der Abzugshaube dürfen nicht mit Flüssigkeiten oder Lösungsmitteln gereinigt werden.

Keine scheuernden Mittel benutzen. Für alle oben genannten Arbeiten muss das Gerät vorher vom Stromnetz getrennt werden. Wenn die Reinigung nicht entsprechend den Anweisungen erfolgt, besteht Brandgefahr.

ANWEISUNGEN ZUR MONTAGE DER ABZUGSHAUBE

Vor der Installation muss der Schutzschalter ausgeschelt werden.

Die Decke muss eben, waagerecht und ausreichend tragfähig sein. Die Düb melssicher halten. Die beiliegenden Schrauben und Düb sind fur massives Mauerwerk und massiven Beton geeignet. Fur andere Untergrunde (z. B. Gipskarton, Porenbeton, porose Ziegelsteine) sind geeignete Befestigungsmittel zu verwenden.

MONTAGEANWEISUNGEN FÜR WAND-ABZUGSHAUBE

Phase 1

(Abb. A)

1) Halteschiene (S) an die Wand in einer Höhe H über dem Kochfeld anhalten, die sich aus der Summe folgender Maße ergibt:
- X + Y + 320 mm , wobei X = 650 mm und Y die Höhe des Kegels der Abzugshaube ist.
2) Mit einer Wasserwaage die waagerechte Ausrichtung prufen;3) 2 Bohrungen an den Enden der Halteschiene anzeichnen.
4) Bohrungen herstellen, 2 Dübel 0.8mm einsetzen und Halteschiene (S) mit den zugehörgen Schrauben (V1) befestigen.

(Abb. B)

1) Abzugshaube in die Halteschiene (S) einhaken.
2) Ausrichtung der Abzugshaube mithilfe der Befestigungsschrauben einstellen.

• Mit der oberen Schraube (B) wird der Abstand von der Wand, mit der unteren (C) die vertikale Verschiebung eingestellt.
  3) Um das Aushaken der Abzugshaube durch Druck von unten zu verhindern, diese mit 2 Dübeln 6 mm und zugehörigen Schrauben (V2) befestigen, dazu die entsprechenden Löscher an der Rückseite der Abzugshaube benutzen.

Phase 2

• Umlaufende Absaugplatte und Metallfilter wie in Abs. H beschrieben entferen.
• Abluftversion (ABLUFTBETRIEB): Rückschlagventil (M) wie in Abb. H2 beschreiben einbauen, dann den Auslass-Anschluss des Gebläses durch geeignete Rohre mit dem Auslass nach außen verbinden.
• Filterversion (UMLUFTBETRIEB): Aktivkohlefilter wie in Abs. H beschrieben einbauen.
• Elektrischen Anschluss erst nach Abschaltung der Stromversorgung der Abzugshaube wie in Abs. D beschrieben herstellen.

Phase 3

(Abb.C)

1) Verläufigung (H) in Schornstein (G) einsetzen.
2) Das Ganze (G + H) mit den Schrauben (V5) am Gehäuse der Abzugshaube befestigen.
3) Verläufigung (H) bis in die gewünschte Höhe schieren.

4) Halteleiste (L) an die Wand anhalten, mit einer Wasserwaage prufen, ob sie in Waage ist, und 2 Bohrungen an den Enden anzeichnen.
5) Bohrungen herstellen, 2 Dübel 06mm einsetzen und die Halteleiste (L) mit den zugehörigen Schrauben (V6) befestigen.
6) Veränderung (H) mit den beiden Schrauben (V7) an der Halteleiste (L) anschrauben.
- Umlaufende Absaugplatte und Metallfilter wie in Abs. H beschrieben wieder anbauen.
- Stromversorgung der Abzugshaube gemäß den geltenden Bestimmungen herstellen (siehe Abs. D der Anleitung).

K2

MONTAGEANWEISUNGEN FÜR INSELABZUGSHAUBE

Phase 1

(Abb.A1)

1) Höhe H vom Kochfeld aus der Summe folgender Maße ermittelt: X + Y + H1 (X ist normalerweise gleich 65 cm)
2) Gestelle (C) und (C1) bis in die gewünschte Höhe (H) schieben.
3) These dann mit 8 Blechschauben (V1) fixieren.
4) Gestell (C) mit 4 Dubeln 08mm und zugehörigen Schrauben in den entsprechenden Löchern an der Decke befestigen.

Phase 2

(Abb. B1)

1) Veränderung (E) in den Schornstein (D) einführen und mit Klebeband miteinander verbinden. Das Klebeband muss stark genug sein, um das Gewicht des Schornsteins (D) zu trag, und muss an allen vier Seiten gut angedrückt werden.
2) Schornstein mit Verlängerung (D + E) am Gestell (C) mit 4 M4-Schrauben (V3) befestigen, die in die vorhandenen Lächer eingesetzt, aber nicht fest angezogen werden.

(Abb. B2) Version mit Zwischendecke

1) Bei Zwischendecken die Halteelemente (A) für die Veränderung mit den 4 mitgelieferten Schrauben (V3) am Gestell (C) befestigen.
2) Falls Gestell (C) und Verlängerung (D) nicht benutzt werden (sehr niedrige Decken und nur bei Abluftversion, da die Umlaufschtlze der Verlängerung nicht zur Verfügung stehen), Halteelemente (A) für die Verlängerung mit den 4 Schrauben (V3) am Gestell (C1) befestigen.
3) Schornstein (D) auf Veränderung (E) setzen und mit Klebeband aneinander befestigen. Das Klebeband muss stark genug sein, um das Gewicht des Schornsteins (D) zu tragen, und muss an allen vier Seiten gut angedrückt werden.
4) Schornstein mit Veränderung (D + E) in Gestell (C) einführen.

• Schornstein und Verlängerung (D + E) an den Halteelementen (A) für die Verlängerung oder am oberen Gestell C1 mit 4 Schrauben (V3) befestigen, ohne diese ganz festzuziehen.

(Abb. B3)

1) Bei Abluftversion: Rückschlagventil (M) und Rohranschluss (N) wie in Abb. H2 und H3 beschrieben einbauen. Optimale Höhe des steifen oder flexiblen Abluftrohrs (F) ermitteln und diese mit dem Gebläseanschluss verbinden.

Phase 3

(Abb.C1)

1) Umlaufende Absaugplatte und Metallfilter wie in Abs. H beschrieben entfernen.
2) Abzugshaube anheiten und mit den 4 vorher am Gestell (C) befestigten M5-Schrauben (V4) verbinden.
3) Die Löcher mit 11 mm Ø auf dem Schlitz der Zwischenkammer zentrierten und diese seitlich verschieben.
4) Die 4 M5-Schrauben (V4) festziehen.

(Abb. D1)

1) Klebeband entfernen.
2) Die 4 vorher am Gestell festgezogenen M4-Schrauben (V3) entfernen.

3) Einheit aus Schornstein und Veränderung nach unten schiben.
4) Rohr mit der Abluftöffnung in der Decke verbinden (bei Abluftversion).
5) Elektrischen Anschluss erst nach Abschaltung der Stromversorgung entsprechend den geltenden Vorschriften herstellen (Abs. D).
6) Einheit aus Schornstein und Veränderung nach oben schiben.
7) Verländerung am Gestell (C) mit den 4 M4-Schrauben (V3) befestigen.
8) Schornstein mit 2 Blechschauben (V5) blockieren.

• Umlaufende Absaugplatte und Metallfilter wie in Abs. H beschrieben wieder anbauen.

• Stromversorgung der Abzugshaube gemäß den geltenden Bestimmungen herstellen (siehe Abs. D der Anleitung).

AVERTISSEMENTS

ELEKTRISCHE AANSLUITINGEN

ELEKTRISCHE DRUKKNOP WERKING BEDIENINGSPANIEL

1

2

3

4

5

6

Toets 1: Timer/filteralarm

For at deaktivere deutsche Funktion holds knap 2 ind i mindst 3 sekunder.

Knap 3:2. hastighed
