KHB90FBC1 - Dunstabzugshaube PANASONIC - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts KHB90FBC1 PANASONIC als PDF.
| Marke | Panasonic |
| Modell | KHB90FBC1 |
| Produkttyp | Dunstabzugshaube |
| Installation | Wand oder Insel |
| Abluftversion | Außenabsaugung (Abluft) oder Umluftbetrieb (Filterung) |
| Anzahl der Geschwindigkeiten | 4 Stufen + Umluftfunktion |
| Beleuchtung | Hocheffiziente LED-Strahler |
| Fettfilter | Geschirrspülergeeignete Metallfilter, monatlich zu reinigen |
| Kohlefilter | Nicht waschbar, alle 3-4 Monate austauschen |
| Filteralarm | Alarm für Fettfilter nach 30 Betriebsstunden |
| Timer | Programmierbare automatische Abschaltung (15 Minuten) |
| Mindestabstand zum Kochfeld | 65 cm (kann je nach Herstellervorgaben des Kochfelds abweichen) |
| Durchmesser des Abluftkanals | 150 mm (Reduzierstück 150-120 mm inklusive) |
| Stromversorgung | Einphasig 220-240 V ~ 50/60 Hz (Typenschild beachten) |
| Maximale Leistung | Nicht in der Anleitung angegeben (siehe Typenschild) |
| Gewicht | Nicht in der Anleitung angegeben |
| Abmessungen (B x T x H) | Nicht in der Anleitung angegeben (siehe Montageschablone) |
| Geräuschpegel | Nicht in der Anleitung angegeben |
| Energieeffizienzklasse | Nicht in der Anleitung angegeben |
| Außenreinigung | Feuchtes Tuch, neutrales Reinigungsmittel oder Brennspiritus |
| Garantie | Siehe beiliegende Garantieurkunde |
Häufig gestellte Fragen - KHB90FBC1 PANASONIC
Benutzerfragen zu KHB90FBC1 PANASONIC
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch KHB90FBC1 - PANASONIC und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. KHB90FBC1 von der Marke PANASONIC.
BEDIENUNGSANLEITUNG KHB90FBC1 PANASONIC
Vielen Dank für den Kauf dieses Panasonic Elektrogeräts. Bitte lesen Sie vor Gebrauch des Geräts diese Anleitung aufmerksam durch. Bewahren Sie die Bedienungsanleitung und den Garantieschein für späteren Gebrauch auf. Dieses Gerät ist nur für den Gebrauch im Haushalt bestimmt.
* Die Installationsanleitung ist inbegriffen.
A: WARNHINWEISE 20
B: TECHNISCHE DATEN 21
C: INSTALLATION 21
D: ELEKTRISCHE ANSCHLÜSSE 22
E: HAUBENVERSION FÜR ABLUFTBETRIEB 22
F: HAUBENVERSION FÜR UMLUFTBETRIEB (Filterung) 23
G: FUNKTIONEN DER ELEKTRONISCHEN BEDIENTASTEN 23
H: FILTER anweisungen zu entnahme und austausch 24
I: BELEUCHTUNG MIT LED-STRAHLERN 25
J: WARTUNG UND REINIGUNG 25
K: ANWEISUNGEN ZUR MONTAGE DER ABZUGSHAUBE 26
Contenu
A: AVERTISSEMENTS....29
B: CARACTÉRISTIQUES TECHNIQUES....30
C: INSTALLATION 31
D: BRANCHEMENTS ÉLECTRIQUES....31
E: VERSION HOTTE AVEC ASPIRATION EXTÉRIEURE....32
F: VERSION HOTTE AVEC RECYCLAGE INTÉRIEUR (filtrage)....32
G: PANNEAU DE COMMANDE DE FONCTIONNEMENT ÉLECTRONIQUE À BOUTONS ....32
H: INSTRUCTIONS DE RETRAIT ET DE REMPLACEMENT DES FILTRES ....34
I: ÉCLAIRAGE AVEC PROJECTEURS LED 34
J: ENTRETIEN ET NETTOYAGE 34
K: INSTRUCTIONS DE MONTAGE DE LA HOTTE 35
Inhoudsopgave
A: WAARSCHUWINGEN 38
B: TECHNISCHE SPECIFICATIES ....40
C: INSTALLATIE 40
D: ELEKTRISCHE AANSLUITINGEN 40
E: DAMPKAP VERSIE MET EXTERNE UITLAAT 41
F: DAMPKAP VERIS MET INTERNE RECIRCULATIE (gefilterd) 41
G: ELEKTRISCHE DRUKKNOP WERKING BEDIENINGSPANEEL ....41
H: INSTRUCTIES OM FILTERS TE VERWIJDEREN EN TE VERVANGEN ....42
I: LED SPOTLAMPVERLICHTING 43
J: ONDERHOUD EN SCHOONMAAK 43
K: INSTRUCTIES VOOR MONTAGE VAN DE DAMPKAP 44
Indice

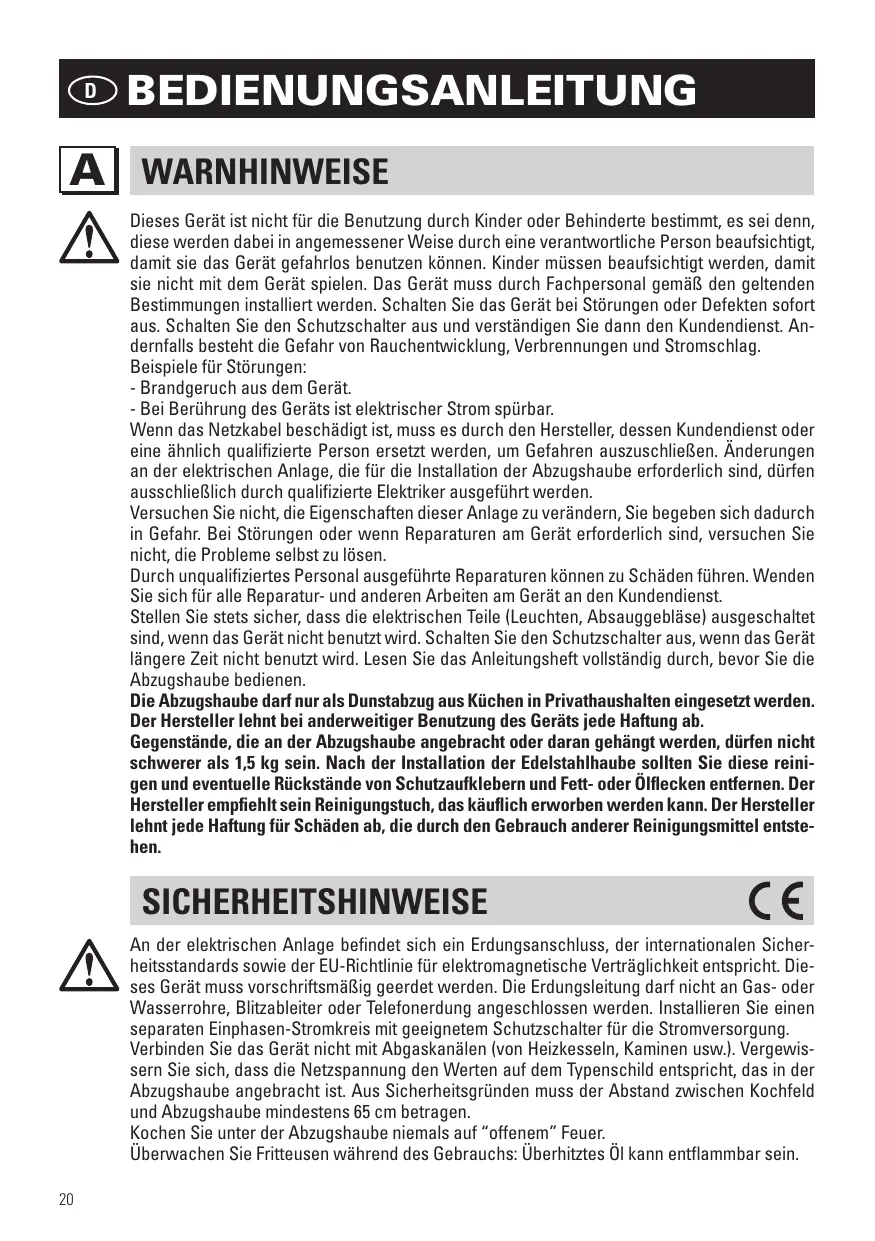

Dieses Gerät ist nicht für die Benutzung durch Kinder oder Behinderte bestimmt, es sei denn, diese werden dabei in angemessener Weise durch eine verantwortliche Person beaufsichtigt, damit sie das Gerät gefahrlos benutzen können. Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. Das Gerät muss durch Fachpersonal gemäß den geltenden Bestimmungen installiert werden. Schalten Sie das Gerät bei Störungen oder Defekten sofort aus. Schalten Sie den Schutzschalter aus und verständigen Sie dann den Kundendienst. Andernfalls besteht die Gefahr von Rauchentwicklung, Verbrennungen und Stromschlag.
Beispiele für Störungen:
- Brandgeruch aus dem Gerät.
- Bei Berührung des Geräts ist elektrischer Strom spürbar.
Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, dessen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefahren auszuschließen. Änderungen an der elektrischen Anlage, die für die Installation der Abzugshaube erforderlich sind, dürfen ausschließlich durch qualifizierte Elektriker ausgeführt werden.
Versuchen Sie nicht, die Eigenschaften dieser Anlage zu verändern, Sie begeben sich dadurch in Gefahr. Bei Störungen oder wenn Reparaturen am Gerät erforderlich sind, versuchen Sie nicht, die Probleme selbst zu lösen.
Durch unqualifiziertes Personal ausgeführte Reparaturen können zu Schäden führen. Wenden Sie sich für alle Reparatur- und anderen Arbeiten am Gerät an den Kundendienst.
Stellen Sie stets sicher, dass die elektrischen Teile (Leuchten, Absauggebläse) ausgeschaltet sind, wenn das Gerät nicht benutzt wird. Schalten Sie den Schutzschalter aus, wenn das Gerät längere Zeit nicht benutzt wird. Lesen Sie das Anleitungsheft vollständig durch, bevor Sie die Abzugshaube bedienen.
Die Abzugshaube darf nur als Dunstabzug aus Küchen in Privathaushalten eingesetzt werden. Der Hersteller lehnt bei anderweitiger Benutzung des Geräts jede Haftung ab.
Gegenstände, die an der Abzugshaube angebracht oder daran gehängt werden, dürfen nicht schwerer als 1,5 kg sein. Nach der Installation der Edelstahlhaube sollten Sie diese reinigen und eventuelle Rückstände von Schutzaufklebern und Fett- oder Ölflecken entfernen. Der Hersteller empfiehlt sein Reinigungstuch, das käuflich erworben werden kann. Der Hersteller lehnt jede Haftung für Schäden ab, die durch den Gebrauch anderer Reinigungsmittel entstehen.
SICHERHEITSHINWEISE
C€
An der elektrischen Anlage befindet sich ein Erdungsanschluss, der internationalen Sicherheitsstandards sowie der EU-Richtlinie für elektromagnetische Verträglichkeit entspricht. Dieses Gerät muss vorschriftsmäßig geerdet werden. Die Erdungsleitung darf nicht an Gas- oder Wasserrohre, Blitzableiter oder Telefonerdung angeschlossen werden. Installieren Sie einen separaten Einphasen-Stromkreis mit geeignetem Schutzschalter für die Stromversorgung.
Verbinden Sie das Gerät nicht mit Abgaskanälen (von Heizkesseln, Kaminen usw.). Vergewissern Sie sich, dass die Netzspannung den Werten auf dem Typenschild entspricht, das in der Abzugshaube angebracht ist. Aus Sicherheitsgründen muss der Abstand zwischen Kochfeld und Abzugshaube mindestens 65 cm betragen.
Kochen Sie unter der Abzugshaube niemals auf "offenem" Feuer.
Überwachen Sie Fritteusen während des Gebrauchs: Überhitztes Öl kann entflammbar sein.
- Stellen Sie eine ausreichende Belüftung des Raums sicher, wenn die Abzugshaube gleichzeitig mit Geräten benutzt wird, die Gas oder andere Brennstoffe verbrennen.
- Nicht unter der Dunstabzugshaube flambieren.
- Die Abluft darf nicht in einen Schornstein, der zum Ableiten von Rauch aus der Verbrennung von Gas oder anderen Brennstoffen verwendet wird geleitet werden.
- Stellen Sie sicher, dass alle Vorschriften über die Freisetzung der Abluft erfüllt sind, bevor Sie das Gerät benutzen.
Zugängliche Teile können heiß werden, wenn sie mit Kochgerät verwendet werden. Tragen Sie Arbeitshandschuhe für alle Installations- und Wartungsarbeiten. Ziehen Sie vor Reinigungs- oder Wartungsarbeiten stets den Stecker des Geräts aus der Netzsteckdose oder schalten Sie den Hauptschalter aus. Der Hersteller lehnt jegliche Haftung für Schäden ab, die direkt oder indirekt an Menschen, Dingen und Tieren durch die Nichtbeachtung der Anweisungen in diesem Heft und vor allem der Warnhinweise zu Installation, Bedienung und Wartung des Gerätes verursacht werden.
ENTSORGUNG
Entsorgungshinweise für elektrische und elektronische Altgeräte (Privathaushalte)
Dieses Symbol auf Produkten bzw. Begleitdokumenten bedeutet, dass elektrische und elektronische Altgeräte nicht über den normalen Hausmüll entsorgt werden dürfen.
Bitte geben Sie diese Geräte zur fachgerechten Aufbereitung, Verwertung und Recycling bei den zuständigen Sammelstellen ab, wo sie kostenlos entgegenommen werden. Alternativ besteht in einigen Ländern die Möglichkeit, die Geräte beim Kauf eines entsprechenden Neugeräts bei Ihrem Händler vor Ort abzugeben.
Die ordnungsgemäße Entsorgung dieses Geräts trägt dazu bei, wertvolle Ressourcen einzusparen und mögliche schädliche Auswirkungen auf die menschliche Gesundheit und die Umwelt zu verhindern, die sich andernfalls aus der unsachgemäßen Abfallentsorgung ergeben könnten. Weitere Hinweise zur nächstgelegenen zuständigen Entsorgungsstelle erhalten Sie von den örtlichen Behörden.
Das widerrechtliche Entsorgen dieser Abfälle kann gemäß den nationalen Gesetzen strafrechtlich verfolgt werden.
Hinweise zur Entsorgung in Ländern außerhalb der Europäischen Union
Dieses Symbol gilt nur in der Europäischen Union.
Wenn Sie dieses Produkt entsorgen möchten, wenden Sie sich bitte an die örtlichen Behörden oder Händler und fragen Sie nach der korrekten Art der Entsorgung.
TECHNISCHE DATEN
Die technischen Daten des Geräts sind auf dem Typenschild ersichtlich, das in der Abzugshaube angebracht ist.
INSTALLATION
(Dieser Abschnitt ist dem qualifizierten Fachpersonal vorbehalten, das die Abzugshaube installiert.)
Der Abstand zwischen dem Kochfeld und dem untersten Teil der Dunstabzugshaube muss mindestens X=65 cm betragen. Sollte die Anleitung des Gas-Kochfelds einen größeren Abstand vorschreiben, ist dieser einzuhalten.
Bei der Abluftversion darf der Durchmesser der Abluftleitung nicht geringer sein als der An-
schluss an die Abzugshaube. Wir empfehlen den Gebrauch von Rohren mit 150 mm Durchmesser.
Wenn Rohre mit 120 mm Durchmesser benutzt werden, ist das beiliegende Reduzierstück (150-120 mm) an der Abluftöffnung der Abzugshaube zu installieren.
Bei der Befestigung des Metallrohrs an der Wand darf kein Kontakt zwischen Metallteilen bestehen. Andernfalls besteht die Gefahr von Leckströmen und Brandgefahr.
In den horizontalen Abschnitten muss die Leitung leicht aufwärts geneigt sein (etwa 10 %), so dass die Luft besser aus dem Raum abgeführt wird. Bei der Installation der Leitung darf das Rohr nicht in der unmittelbaren Nähe der Abluftöffnung gebogen sein. Andernfalls verklemmt das Rückschlagventil mit der Leitung und funktioniert nicht korrekt für die Ableitung. Reduzieren Sie die Anzahl der Bögen und die Leitungslänge auf das unbedingt erforderliche Minimum. Beachten Sie die geltenden Vorschriften für Abluft in die Atmosphäre.
Wenn andere Geräte, die Gas oder andere Brennstoffe verwenden, gleichzeitig benutzt werden (Heizkessel, Öfen, Kamine usw.), ist sicherzustellen, dass der Raum, aus dem die Rauchgase abgeführt werden, gemäß den geltenden Vorschriften belüftet wird.
Montageanleitung: siehe Abschnitt "K" dieses Hefts.
ELEKTRISCHE ANSCHLÜSSE
(Dieser Abschnitt ist dem qualifizierten Installateur vorbehalten.)
ACHTUNG!
Vor Arbeiten im Innern der Abzugshaube ist das Gerät vom Stromnetz zu trennen.
Prüfen, ob die Kabel in der Abzugshaube abgeklemmt oder unterbrochen sind; sollte dies der Fall sein, nächstgelegenen Kundendienst verständigen. Die elektrischen Anschlüsse müssen durch qualifiziertes Personal ausgeführt werden.
Die Anschlüsse müssen gemäß den vor Ort geltenden Bestimmungen ausgeführt werden. Prüfen, ob das Entlastungsventil und die elektrische Anlage für die Lasten des Geräts geeignet sind (siehe technische Daten an Punkt B).
Dieses Gerät wird mit einem Kabel ohne Stecker geliefert. Es sind standardisierte Stecker zu verwenden, dabei ist zu beachten:
- der gelb-grüne Leiter muss zur Erdung verwendet werden,
- der blaue Leiter muss als Nullleiter benutzt werden,
- der braune Leiter muss als Phasenleiter benutzt werden; das Kabel darf nicht mit heißen Teilen (über 70 °C) in Berührung kommen,
- am Netzkabel ist ein Stecker zu montieren, der für die Last geeignet ist; dieser ist an eine geeignete Steckdose anzuschließen.
Bitte wenden Sie sich an Fachpersonal. (Siehe technische Daten an Punkt B).
ACHTUNG!
Das Netzkabel muss sorgfältig verlegt werden, so dass es nicht beschädigt wird. Der Hersteller lehnt jede Haftung ab, wenn die Sicherheitsbestimmungen nicht beachtet werden.
HAUBENVERSION FÜR ABLUFTBETRIEB
In dieser Version werden die Dünste und Dämpfe aus der Küche über ein Abluftrohr nach außen geleitet.
Die Abluftleitung, die aus der Oberseite der Haube herausragt, muss mit dem Rohr verbunden werden, das die Dünste und Dämpfe nach außen leitet.
In dieser Version dürfen die mit den Hauben mitgelieferten Aktivkohlefilter nicht benutzt werden.
Wenn die Abzugshaube gleichzeitig mit anderen Geräten benutzt wird, die Gas oder andere Brennstoffe verwenden, muss der Raum über ausreichende Belüftung gemäß den geltenden Bestimmungen verfügen.
Abweichende Bestimmung für Deutschland:
Wenn die Abzugshaube und Geräte, die mit Energie aus anderen Quellen als Elektrizität versorgt werden, gleichzeitig in Betrieb sind, darf der Unterdruck im Raum 4 Pa (4x10 E-5 bar) nicht überschreiten.
HAUBENVERSION FÜR UMLUFTBETRIEB (Filterung)
Bei diesem Modell strömt die Luft zur Reinigung durch die Aktivkohlefilter und wird dann in den Küchenraum zurück geleitet. Zur Montage der Filter siehe Abschnitt H2.
Für einen effizienten Betrieb sollte Stufe drei bei starken Gerüche und viel Dampf benutzt werden, Stufe zwei bei Normalbedingungen und Stufe eins, um die Luft bei minimalem Energieverbrauch sauber zu halten. Die Abzugshaube sollte eingeschaltet werden, wenn mit dem Kochen begonnen wird, und eingeschaltet gelassen werden, bis die Gerüche verschwinden.
FUNKTIONEN DER ELEKTRONISCHEN BEDIENTASTEN
1
2
3
4
5
6
Taste 1: Timer/Filteralarm
BLAUES Dauerlicht zeigt an, dass der Fettfilter-Alarm ausgelöst hat (nach 30 Stunden); um diesen Alarm zu deaktivieren und den Stundenzähler zurückzusetzen, die Taste 3 Sekunden lang drücken.
BLAUES Blinklicht zeigt an, dass die Timer-Funktion aktiv ist. Diese Funktion kann nur aktiviert werden, wenn das Gebläse bereits läuft (egal auf welcher Stufe), wenn die Taste gedrückt wird. Diese Funktion aktiviert die automatische Abschaltfunktion der Abzugshaube nach 15 Minuten Betrieb bei aktiver Timer-Funktion. Wenn die Abzugshaube durch den Benutzer abgeschaltet wird, wird die Funktion deaktiviert. Die Timer-Funktion bleibt mit einer Stufe verknüpft. Bei Wechsel der Stufe wird die Timer-Funktion deaktiviert.
Taste 2: Stufe 1 + Gebläse ON/OFF
Durch leichten Druck auf die Taste wird die Haube auf die erste Stufe geschaltet und die entsprechende LED leuchtet auf.
Wenn die LED leuchtet und die Taste gedrückt wird, werden sowohl die LED als auch das Gebläse ausgeschaltet.
Wenn die LED nicht leuchtet und die Taste mindestens 3 s lang gedrückt wird, wird der Umluftbetrieb eingeschaltet.
Während des Umluftbetriebs (der 24 Stunden andauert), blinkt die LED.
Nach dem Einschalten dieser Funktion bleibt die Abzugshaube 1 Stunde lang bei Stufe 1 in Betrieb, wird dann 3 Stunden lang ausgeschaltet und dann eine weitere Stunde lang wieder eingeschaltet. Diese Zyklen werden bis zum Ablauf der eingestellten Zeit wiederholt. Wenn diese Funktion aktiviert ist, kann keine andere Gebläsestufe gewählt werden. Um diese Funktion zu deaktivieren, Taste 2 mindestens 3 Sekunden lang gedrückt halten.
Taste 3: Stufe 2
Wenn die LED nicht leuchtet und eine andere Stufe aktiv ist, Taste drücken (kurz oder
länger), um die 2. Stufe zu wählen, die entsprechende LED einzuschalten und die LED der vorher eingeschalteten Stufe auszuschalten.
Wenn die LED aus und keine Stufe aktiv ist, ist die Taste deaktiviert.
Wenn die LED an ist, ist Taste 3 deaktiviert.
Zum Abschalten der Abzugshaube auf Stufe 1 schalten und die Taste erneut drücken.
Taste 4: Stufe 3
Wenn die LED aus und eine andere Stufe aktiviert ist, die Taste (leicht oder länger) drücken, um auf Stufe 3 zu schalten, die entsprechende LED leuchtet auf und die LED der vorher eingeschalteten Stufe erlischt.
Wenn die LED aus und keine Stufe aktiviert ist, ist die Taste deaktiviert.
Wenn die LED an ist, ist Taste 4 deaktiviert.
Zum Abschalten der Abzugshaube auf Stufe 1 schalten und die Taste erneut drücken.
Taste 5: Stufe 4
Wenn die LED aus und eine andere Stufe aktiviert ist, die Taste (leicht oder länger) drücken, um auf Stufe 4 zu schalten, die entsprechende LED leuchtet auf und die LED der vorher eingeschalteten Stufe erlischt.
Wenn die LED aus und keine Stufe aktiviert ist, ist die Taste deaktiviert.
Wenn die LED an ist, ist Taste 5 deaktiviert.
Stufe 4 bleibt 14 Minuten aktiv, danach schaltet die Abzugshaube auf Stufe 3 zurück.
Zum Abschalten der Abzugshaube auf Stufe 1 schalten und die Taste erneut drücken.
Taste 6: Licht
Licht: Durch kurzes Drücken auf Taste T6 wird das Licht ein- und ausgeschaltet. Taste T6 leuchtet, wenn das Licht an ist.
Tastendruck-Steuerung
Langes Drücken = Finger drückt mindestens 3 Sekunden lang auf die Taste, die Funktion wird während des Drückens aktiviert.
Kurzes Drücken = Finger drückt weniger als 3 Sekunden lang auf die Taste, die Funktion wird beim Loslassen aktiviert.
FILTER ANWEISUNGEN ZU ENTNAHME UND AUSTAUSCH
1. METALLFILTER

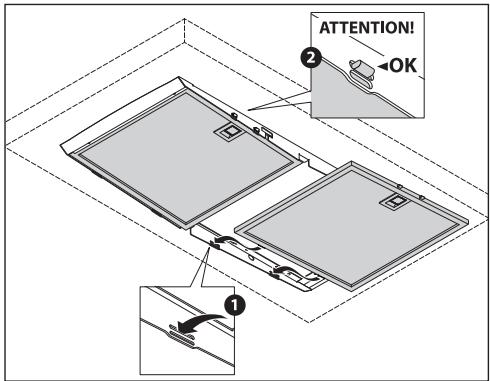

Filterplatte öffnen (siehe Abb. H1). Um die Metall-Fettfilter zu entfernen, an den Griffen ziehen. Um die Metall-Fettfilter einzusetzen, Laschen wie in der Abbildung unten links in die Löcher einsetzen.
2. KOHLEFILTER
Um die Aktivkohlefilter zu entfernen, wie folgt vorgehen: Metallfilter wie oben beschrieben entfernen. Nun ist der Raum mit dem Gebläsemotor zugänglich und die Kohlefilter können wie in der Abbildung unten rechts gezeigt ein-/ausgebaut werden.
Zum Bestellen neuer Aktivkohlefilter wenden Sie sich bitte an Ihren Vertrieb/Händler.
BELEUCHTUNG MIT LED-STRAHLERN
Die Abzugshaube ist mit LED-Strahlern mit hohem Wirkungsgrad, niedrigem Verbrauch und unter normalen Betriebsbedingungen extrem langer Lebensdauer ausgerüstet. Die LED-Strahler dürfen nur durch qualifizierte Techniker mit Originalersatzteilen ausgetauscht werden.
J
WARTUNG UND REINIGUNG
Regelmäßige Wartung gewährleistet auf Dauer einwandfreien Betrieb und Funktionsfähigkeit des Geräts. Besondere Aufmerksamkeit sollte den Metall-Fettfiltern und den Aktivkohlefilter gewidmet werden. Durch häufiges Reinigen der Filter und ihrer Halterungen werden Fettansammlungen an der Abzugshaube verhindert, und damit auch das Brandrisiko.
1. METALL-FETTFILTER
Diese filtern Fettpartikel aus der Luft und sollten daher einmal pro Monat mit heißem Wasser und Spülmittel gewaschen werden, ohne sie zu knicken. Setzen Sie sie erst wieder ein, wenn sie vollständig trocken sind. Um diese Filter zu entfernen und zu ersetzen, siehe Anweisungen an Punkt H1. Dies sollte in regelmäßigen Zeitabständen erfolgen.
2. AKTIVKOHLEFILTER
Diese filtern Gerüche aus der durch sie hindurch strömenden Luft. Die Luft wird zur Reinigung mehrmals durch die Filter geleitet und dann zurück in die Küche geleitet. Die Aktivkohlefilter können nicht gereinigt werden und sollten durchschnittlich alle 3-4 Monate gewechselt werden (je nach Gebrauch). Um die Aktivkohlefilter zu ersetzen, siehe Anweisungen an Punkt H2.
3. REINIGEN DES GERÄTS VON AUSSEN
Die Außenflächen der Abzugshaube sollten mindestens alle 15 Tage gereinigt werden, um zu vermeiden, dass ölige oder fettige Stoffe die Stahloberflächen angreifen.
Die Abzugshaube sollte von außen mit einem feuchten Tuch und neutralem, flüssigem Reiniger oder denaturiertem Alkohol gereinigt werden.
Bei fingerabdruckfreiem Finish (Fasteel) nur mit Wasser und neutraler Seife und einem weichen Tuch reinigen, abwischen und sorgfältig trocken reiben. Benutzen Sie keine Mittel, die scheuernde Stoffe enthalten, raue Tücher oder Tücher, die nicht speziell zum Reinigen von Stahl bestimmt sind. Durch den Gebrauch scheuernder Stoffe oder rauer Tücher ist die Beschädigung des Stahl-Finishs unvermeidlich. Die Stahloberfläche wird unwiderruflich beschädigt, wenn die oben genannten Anweisungen nicht beachtet werden. Bewahren Sie diese Anleitung zusammen mit der Bedienungsanleitung Ihrer Abzugshaube auf.
Der Hersteller lehnt jede Haftung für Schäden ab, die auf die Nichtbeachtung der obigen Anweisungen zurückzuführen sind.
4. REINIGEN DES GERÄTS VON INNEN
Die elektrischen Teile bzw. Teile des Gebläsemotors im Innern der Abzugshaube dürfen nicht mit Flüssigkeiten oder Lösungsmitteln gereinigt werden.
Keine scheuernden Mittel benutzen. Für alle oben genannten Arbeiten muss das Gerät vorher vom Stromnetz getrennt werden. Wenn die Reinigung nicht entsprechend den Anweisungen erfolgt, besteht Brandgefahr.
ANWEISUNGEN ZUR MONTAGE DER ABZUGSHAUBE
Vor der Installation muss der Schutzschalter ausgeschaltet werden.
Die Decke muss eben, waagerecht und ausreichend tragfähig sein. Die Dübel müssen sicher halten. Die beiliegenden Schrauben und Dübel sind für massives Mauerwerk und massiven Beton geeignet. Für andere Untergründe (z. B. Gipskarton, Porenbeton, poröse Ziegelsteine) sind geeignete Befestigungsmittel zu verwenden.
MONTAGEANWEISUNGEN FÜR WAND-ABZUGSHAUBE
Phase 1
(Abb. A)
1) Halteschiene (S) an die Wand in einer Höhe H über dem Kochfeld anhalten, die sich aus der Summe folgender Maße ergibt:
- X + Y + 320 mm, wobei X=650 mm und Y die Höhe des Kegels der Abzugshaube ist.
2) Mit einer Wasserwaage die waagerechte Ausrichtung prüfen;3) 2 Bohrungen an den Enden der Halteschiene anzeichnen.
4) Bohrungen herstellen, 2 Dübel ø 8 mm einsetzen und Halteschiene (S) mit den zugehörigen Schrauben (V1) befestigen.
(Abb. B)
1) Abzugshaube in die Halteschiene (S) einhaken.
2) Ausrichtung der Abzugshaube mithilfe der Befestigungsschrauben einstellen.
- Mit der oberen Schraube (B) wird der Abstand von der Wand, mit der unteren (C) die vertikale Verschiebung eingestellt.
3) Um das Aushaken der Abzugshaube durch Druck von unten zu verhindern, diese mit 2 Dübeln ø 6 mm und zugehörigen Schrauben (V2) befestigen, dazu die entsprechenden Löcher an der Rückseite der Abzugshaube benutzen.
Phase 2
- Umlaufende Absaugplatte und Metallfilter wie in Abs. H beschrieben entfernen.
- Abluftversion (ABLUFTBETRIEB): Rückschlagventil (M) wie in Abb. H2 beschrieben einbauen, dann den Auslass-Anschluss des Gebläses durch geeignete Rohre mit dem Auslass nach außen verbinden.
- Filterversion (UMLUFTBETRIEB): Aktivkohlefilter wie in Abs. H beschrieben einbauen.
- Elektrischen Anschluss erst nach Abschaltung der Stromversorgung der Abzugshaube wie in Abs. D beschrieben herstellen.
Phase 3
(Abb. C)
1) Verlängerung (H) in Schornstein (G) einsetzen.
2) Das Ganze (G+H) mit den Schrauben (V5) am Gehäuse der Abzugshaube befestigen.
3) Verlängerung (H) bis in die gewünschte Höhe schieben.
4) Halteleiste (L) an die Wand anhalten, mit einer Wasserwaage prüfen, ob sie in Waage ist, und 2 Bohrungen an den Enden anzeichnen.
5) Bohrungen herstellen, 2 Dübel ø 6 mm einsetzen und die Halteleiste (L) mit den zugehörigen Schrauben (V6) befestigen.
6) Verlängerung (H) mit den beiden Schrauben (V7) an der Halteleiste (L) anschrauben.
- Umlaufende Absaugplatte und Metallfilter wie in Abs. H beschrieben wieder anbauen.
- Stromversorgung der Abzugshaube gemäß den geltenden Bestimmungen herstellen (siehe Abs. D der Anleitung).
K2
MONTAGEANWEISUNGEN FÜR INSELABZUGSHAUBE
Phase 1
(Abb. A1)
1) Höhe H vom Kochfeld aus der Summe folgender Maße ermitteln: X + Y + H1 (X ist normalerweise gleich 65 cm)
2) Gestelle (C) und (C1) bis in die gewünschte Höhe (H) schieben.
3) Diese dann mit 8 Blechschrauben (V1) fixieren.
4) Gestell (C) mit 4 Dübeln ∅ 8 mm und zugehörigen Schrauben in den entsprechenden Löchern an der Decke befestigen.
Phase 2
(Abb. B1)
1) Verlängerung (E) in den Schornstein (D) einführen und mit Klebeband miteinander verbinden. Das Klebeband muss stark genug sein, um das Gewicht des Schornsteins (D) zu tragen, und muss an allen vier Seiten gut angedrückt werden.
2) Schornstein mit Verlängerung (D+E) am Gestell (C) mit 4 M4-Schrauben (V3) befestigen, die in die vorhandenen Löcher eingesetzt, aber nicht fest angezogen werden.
(Abb. B2) Version mit Zwischendecke
1) Bei Zwischendecken die Halteelemente (A) für die Verlängerung mit den 4 mitgelieferten Schrauben (V3) am Gestell (C) befestigen.
2) Falls Gestell (C) und Verlängerung (D) nicht benutzt werden (sehr niedrige Decken und nur bei Abluftversion, da die Umluftschlitze der Verlängerung nicht zur Verfügung stehen), Hal-teelemente (A) für die Verlängerung mit den 4 Schrauben (V3) am Gestell (C1) befestigen.
3) Schornstein (D) auf Verlängerung (E) setzen und mit Klebeband aneinander befestigen. Das Klebeband muss stark genug sein, um das Gewicht des Schornsteins (D) zu tragen, und muss an allen vier Seiten gut angedrückt werden.
4) Schornstein mit Verlängerung (D+E) in Gestell (C) einführen.
- Schornstein und Verlängerung (D+E) an den Halteelementen (A) für die Verlängerung oder am oberen Gestell C1 mit 4 Schrauben (V3) befestigen, ohne diese ganz festzuziehen.
(Abb. B3)
1) Bei Abluftversion: Rückschlagventil (M) und Rohranschluss (N) wie in Abb. H2 und H3 beschrieben einbauen. Optimale Höhe des steifen oder flexiblen Abluftrohrs (F) ermitteln und dieses mit dem Gebläseanschluss verbinden.
Phase 3
(Abb. C1)
1) Umlaufende Absaugplatte und Metallfilter wie in Abs. H beschrieben entfernen.
2) Abzugshaube anheben und mit den 4 vorher am Gestell (C) befestigten M5-Schrauben (V4) verbinden.
3) Die Löcher mit 11 mm ∅ auf dem Schlitz der Zwischenkammer zentrieren und diese seitlich verschieben.
4) Die 4 M5-Schrauben (V4) festziehen.
(Abb. D1)
1) Klebeband entfernen.
2) Die 4 vorher am Gestell festgezogenen M4-Schrauben (V3) entfernen.
3) Einheit aus Schornstein und Verlängerung nach unten schieben.
4) Rohr mit der Abluftöffnung in der Decke verbinden (bei Abluftversion).
5) Elektrischen Anschluss erst nach Abschaltung der Stromversorgung entsprechend den geltenden Vorschriften herstellen (Abs. D).
6) Einheit aus Schornstein und Verlängerung nach oben schieben.
7) Verlängerung am Gestell (C) mit den 4 M4-Schrauben (V3) befestigen.
8) Schornstein mit 2 Blechschrauben (V5) blockieren.
- Umlaufende Absaugplatte und Metallfilter wie in Abs. H beschrieben wieder anbauen.
- Stromversorgung der Abzugshaube gemäß den geltenden Bestimmungen herstellen (siehe Abs. D der Anleitung).
AVERTISSEMENTS
