BEDIENUNGSANLEITUNG KHTX95GB PANASONIC

WICHTIG SICHERHEITSANWEISUNGEN:itte sorgfaltig durchlesen und zur weiteren Bezugnahme aufbewahren.

Bedienungsanleitung 2-8

Sicherheitsanweisungen 2-4
Energiespartipps. 4
Entsorgung von Abfallprodukten 5
Betriebsarten 5
Eigenschaften und Funktionen 6
Wartung und Reinigung. 7-8
- Reinigen der Metall-Fettfilter 7
Ausweiseln des optionalen Kohlefilters (Umluftbetrieb) 8
- Beleuchting 8

Installationsanleitung. 9-25

Installation und Anschluss 9
Sicherheitsanweisungen 9-11
Teile der Dunstabzugshaube.....12-15
-Inselesse KH-AX95XB 12-13
- Wandesse KH-TX95GB/ KH-TX65CB.14-15
Abmessungen 16-18
-Inselesse KH-AX95XB 16
- Wandesse KH-TX95GB .....17
- Wandesse KH-TX65CB. 18

Installation des Gerätes. 19-24

- Inselesse

Bohren in Decke / Holzplatte.....19
Montage des Rahmens 20

Wandesse

Bohren der Wand, Befestigend der Halterung - Markieren der Wand. 21
Befestigen des Haubenkörpers...22

-Insel- und Wandesse

Abluftsystem 22
Umluft-Austritt. 23

-Inselesse

Anbringen des Novastick-Klebebands. 23
Anbringen der Verkleidung und Befestigen der Haube.24

Wandesse

Montage des oberes Kamins.....25
Montage des unteres Kamins...25

Spezifikationen 26

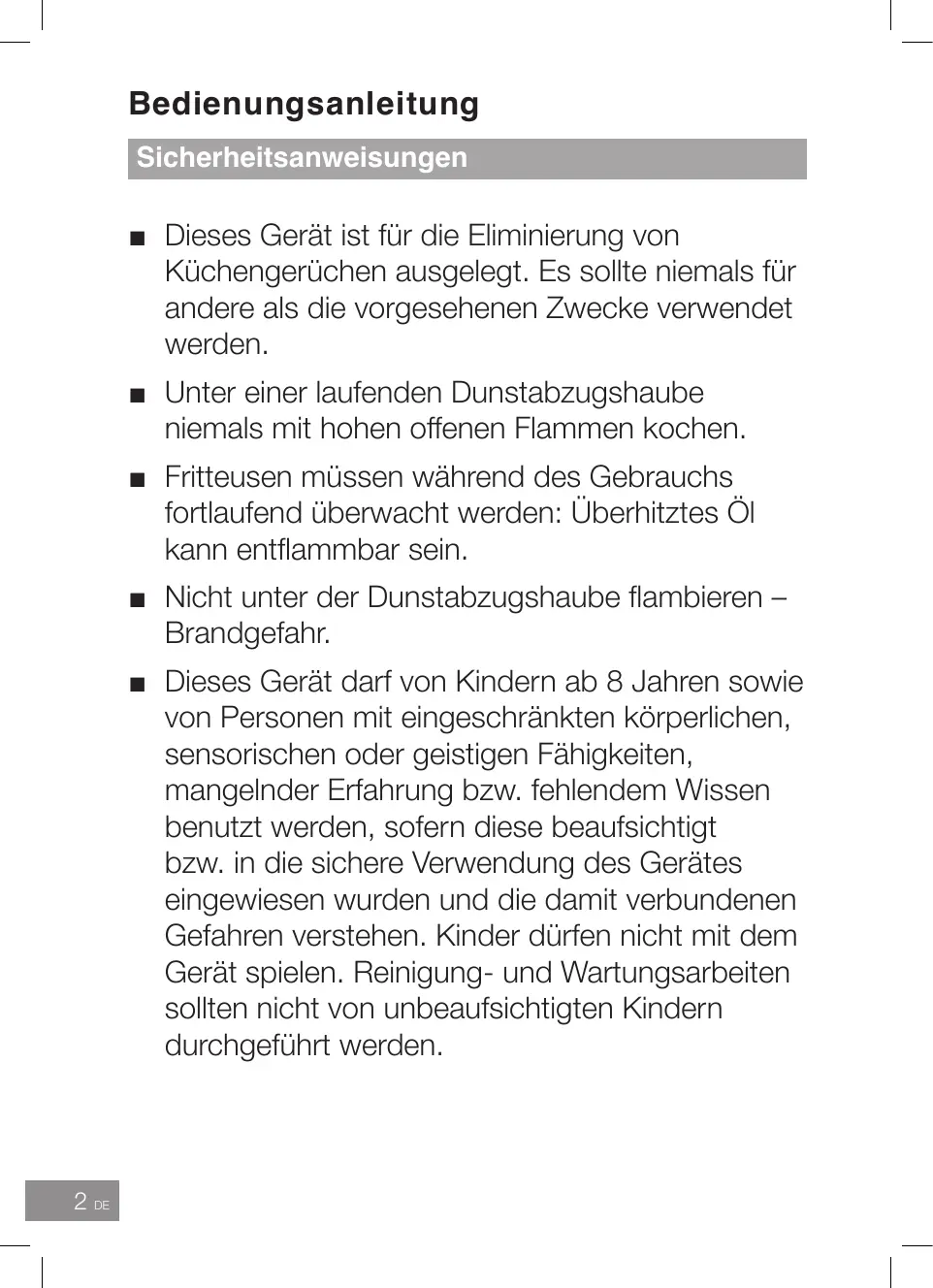

Bedienungsanleitung

Sicherheitsanweisungen

• Dieses Gerät ist für die Eliminierung von Kuchengerüchen ausgelegt. Es sollte niemals für andere als die vorgesehenen Zwecke verwendet werden.
  Unter einer laufenden Dunstabzugshaebeniemals mit hohen offenen Flammenkochen.
  ■ Fritteusen müssen während des Gebrauchs fortlaufend überwacht werden: Überhitztes Öl kann entflammbar sein.
• Nicht unter der Dunstabzugshaube flambieren - Brandgefahr.
• Dieses Gerätarf von Kindern ab 8 Jahren sowie von Personen mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung bzw. fehlendem Wissen benutzt werden, sofern diese beaufsichtigt bzw. in die sichere Verwendung des Gerätes eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung- und Wartungsarbeiten sollenn nicht von unbeaufsichtigten Kindern durchgeführt werden.

VORSICHT: Zugängliche Teile konnen heißt werden, wenn sie mit anderen Kochgeräten verwendet werden.
Vor Wartungsarbeiten stets den Stecker des Gerätes aus der Netzsteckdoseziehen oder den Hauptschalter ausschalten.
Die Filter müssen in den angegebenen Zeitabständen gereinigt und/oder ersetzt werden - Brandgefahr. Siehe Seiten 7-8.
Das Gerät mit einem feuchten Tuch und einem neutralen Flüssigreiniger reinigen.
■ WARNUNG: Bei einer Funktionstörung oder einem Ausfall des Gerätes muss die Nutzung(sofort eingestellt werden. Den Haupt- und den Schutzschalter ausschalten und dann den Kundendienst informieren. Andernfalls besteht die Gefahr von Rauchentwicklung, Verbrennungen und Stromschlag.
- Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller oder einen vom Hersteller autorisierten Servicetechniker ersetzt werden, um Gefahren zu vermeiden. Nicht versuchen, das Gerät selbst zu zerlegen, zu reparieren oder zu modifizieren. Für Reparaturen ist der Fachhändler zu kontaktieren, bei dem Sie das Gerät gekauft haben.

Sicherheitsanweisungen

■ WARNUNG: Dieses Gerät muss geerdet werden, um Stromschlag oder Brand zu verhindern.
Keinen Dampfreiniger verwenden.
- Dieses Gerät ist nicht für den Betrieb mit einem externen Timer oder separates Fernbedienungssystem vorgesehen.
■ WARNUNG: Der Hersteller leht jegliche Haftung für Personen- oder Sachschäden ab, die durch die Nichtbeachtung der Sicherheitsanweisungen, Eingriffe in beliebige Teile these Gerätes oder die Verwendung nicht-originaler Ersatzteile verursacht wurden.

Energiespartipps

• Stellen Sie keine höhere Gebläsestufe ein als notwendig.
• Verwenden Sie die Dunstabzugshaube nur, wenn Sie kochen.
• Lassen Sie die Beleuchtung an der Dunstabzugshaube nicht länger eingeschaltet als notwendig.
  ■ Reinigen Sie die Fettfilter regelmäßig, um die Luftströmung zu verbessern. Dadurch kann das Gerät effizienter arbeiten und Gerüche schneller entfern.

Entsorgung von Abfallprodukten

Information fur Benutzer zur Entsorgung von Elektro- und Elektronikschrott (Privathaushalte)

Dieses Symbol auf den Produkten und/oder den Begleitdokumentenbedeutet, dass benutzte elektrischeund elektronische Produkte nichtmit dem allgemeinen Haushaltsmullzusammen entsorgt werden sollen.

Zur ordnungsgemäBen Behandlung, Rückgewinnung und Recyclingverarbeitung müssen diese Produkte an die hierfür vorgesehen Sammelpunkte gebracht werden, wo sie kostenfrei angenommen werden. In einigen Ländern ist es auch möglich, Ihr hem Einzelhändler das Produkt beim Kauf eines entsprechenden neuen Produkts zur Entsorgung zusückzugeben.

Die ordnungsgemäß Entsorgung
dieses Produktsträgt dazu bei,
wertvolle Ressourcen einzusparen und

potenzielle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die anderweitig durch eine unangemessene Entsorgung bedingt werden konnten, zu vermeiden. ihre ortliche Behörde wird Sie auf Anfrage über einen Sammelpunkt in Ihr Nähine informieren.

Für eine unsachgemäße Entsorgung
dieses Abfalls gelten u. U. Strafen
entspruchend der nationalen Gesetze.

Information über die Entsorgung in anderen Ländern außerhalb der Europäischen Union Dieses Symbol ist nur in der Europäischen Union gültig.

Wenn Sie这点es Produkt zu entsorgen wünschen,kontaktieren Sie ihre ortliche Behörde oder ihren Handler und Fragen Sie nach der korrekten Entsorgungsmethode.

Betriebsarten

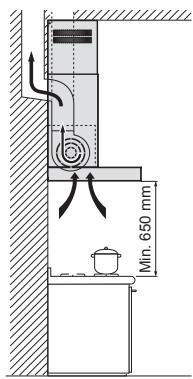

Abluftbetrieb

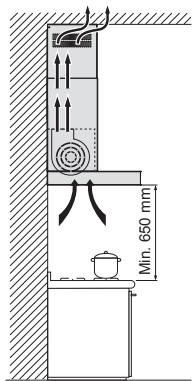

Umluftbetrieb

Bedienfeld

Hauptschalter

Aktiviert Geblasestufe 1 (A + B leuchten)

Aktiviert Geblasestufe 2 (A + C leuchten)

Timer - 2 Sekunden gedrück halten, um Timer zu aktivieren (A leuchtet und C blinkt.)

Stromzufuhr und Beleuchtung schalten sich nach 30 Minuten automatisch aus.

Aktiviert Gebläsestufe 3 (A + D leuchten.)

Boost - 2 Sekunden gedrück halten, um Boost-Funktion zu aktivieren (A leuchtet und D blinkt.) Zum Entfernen starker Kochdünste lauft das Geblase ca. 5 Minuten auf hoher Stufe und kehrt dann zur vorgen Geblasestufe zurück.

Licht ein/aus (E leuchtet bei eingeschalteten Licht.)

VORSICHT

Vor dem Reinigen den Hauptschalter ausschalten.
Keinen Dampfreiniger verwenden. Wasser konnte in die elektrischen Bauteile eindringen und Schäden verursachen.

Während des Garantiezeitraums dürfen Reparaturen nur durch einen vom Hersteller autorisierten Servicetechniker ausgeführrt werden.
- Nicht zugelassene Reparaturen können zu Stromschlagen und Kurzschluss führen; versuchen Sie nicht, Reparaturen selbst vorzunehmen. Ziehen Sie einen autorisierten Servicetechniker heran.

HINWEIS

Ein Besuch durch einen Servicetechniker während des Garantiezeitaums ist kostenpflichtig, wenn die Störung des Gerätes auf unsachgemäß Verwendung darüber zukünftufen ist. Bewahren Sie diese Anleitungenitte gut zugänglich auf; wenn Sie das Gerät an einen anderen Benutzer weitergeben, sollenn auch die Anleitungen bereitgestellt werden.

Halten Sie das Gerät stets sauber.
Starke Fettansammlungen am Gerät konnen schwierig zu entfernen sein.

Fettflecken

■ Wischen Sie diese mit einem Tuch ab, das mit einem milden Reinigungsmittel befeuchtet ist.
- Verwenden Sie keine stark saurehaltigen oder alkalischen Reiniger, wie z.B. Bleichmittel oder synthetische Reinigungsmittel. Sie können zu Verfarbungen führen.

Reinigen der Metall-Fettfilter

Die Filter mussen alle 2 Monate gereinigt werden, bei starker Nutzung auch hαufiger.
Entfernen Sie die Filter einzeln, indem Sie sie gleichzeitig nach halten und unter drücken.
Waschen Sie die Filter und achten Sie darauf, sie nicht zu verbiegen.
- Stellen Sie beim Wiedereinsetzen sicher, dass die Filter trocken sind und der Griff außen liegt.
Die Filter sind spulmaschinenfest.

Auswechseln des optionalen Kohlefilters (Umluftbetrieb)

Der Filter muss alle 4 Monate ausgewechselt werden, bei starker Nutzung auch früiger. Der Filter kann nicht wiederverwendet werden.
Die Metall-Fettfilter entfernen.
Den Kohlefilter durch Freigabe der Befestigungshaken entfern.
Den neuen Filter in Position einhängen.
Die Metall-Fettfilter wieder anbringen.

Beleuchtung

Zum Ersetzen der Beleuchting wenden Sie sichitte an den Kundendienst.

HINWEIS

Kohlefilter sind beim Kundendienst erhältlich.

Installationsanleitung

Installation und Anschluss

Bitte halten Sie sich strikt an die folgenden Sicherheitsvorkehrungen.

WICHITG

• Packen Sie das Gerät aus, entfern den Sie sãmtliches Verpackungsmaterial und überprüfen Sie das Gerät auf etwaige Schäden. Ist das Gerät beschädigt, damit es NICTT installiert werden. Benachrichtigen Sie umgehend ihren Fachhändler.
  Installieren Sie das Gerät gemäß der Installationsanleitung.
  Andernfalls kann die Leistung des Gerätes beeinträchtigt werden.
  Führer Sie nach der Installation einen Probelauf durch und erläutern Sie dem Kunden die Bedienung des Gerätes.
  Die korrekte Installation liegt in der Verantwortung des Installateurs. Etwaige Funktionstörungen oder Unfälle, die auf eine Nichtbeachtung der Installationsanleitung zurückzuführn sind, fallen nicht unter die Garantie.

Sicherheitsanweisungen

Der Hersteller lehnt jegliche Haftung für Schäden infolge unsachgemäß Installation ab.
Der Sicherheitsabstand zwischen Kochfeld und Gerät muss mindestens 650 mm betragen. (Sollte die Installationsanleitung eines Gasherds einen größeren Abstand vorschreiben, ist dieser einzuhalten.)

• Stellen Sie sicher, dass die Netzspannung dem Spannungswert auf dem Typenschild entspricht (dieses istinnen am Gerät angebracht und durch Entfernen der Fettfilter zugänglich).
• Stellen Sie sicher, dass der Netzstrom im Hause eine angemessene Erdung gewährleistet. Verbinden Sie Haube und Luftabzug über ein Rohr von mindestens 120 mm Durchmesser. DerRohrverlauf muss so kurz wie möglich sein.
  Schließen Sie das Gerät nicht an Luftungsschächte für Verbrennungsgase an (z.B. Heizkessel, Kamin usw.).

• Wenn these Gerät gleichzeitig mit anderen Geräten benutzt wird, die Gas oder andere Brennstoffe verbrennen, muss eine angemessene Belüftung des betreffenden Raums gewährleistet werden (dies gilt nicht für Umluftgeräte, bei denen die Luft wieder in den Raum ausgegeben wird). Bei Einsatz these Gerätes in Verbindung mit nicht elektrisch betriebenen Geräten darf der Unterdruck im Raum nicht mehr als 4 × 10^-5 bar betragen, um zu verhindern, dass Abgase wieder in den Raum gezogen werden.

• Wenn das Netzkabel beschädigt ist, muss es durch einen vom Hersteller autorisierten Servicetechniker ersetzt werden, um Gefahren zu vermeiden.
  Vorschriften zur Ableitung von Luft mösen eingehalten werden.

• Achten Sie bei der Installation dieser Gerätes darauf, dass bei Gefahr jederzeit der Netzstecker gezogen oder die Sicherung am Sicherungskasten ausgeschaltet werden kann.
• Verwenden Sie KEINE Mehrfachstecker, Steckerleisten oder Verlängerungskabel. Bei Überlastung besteht Brandgefahr.

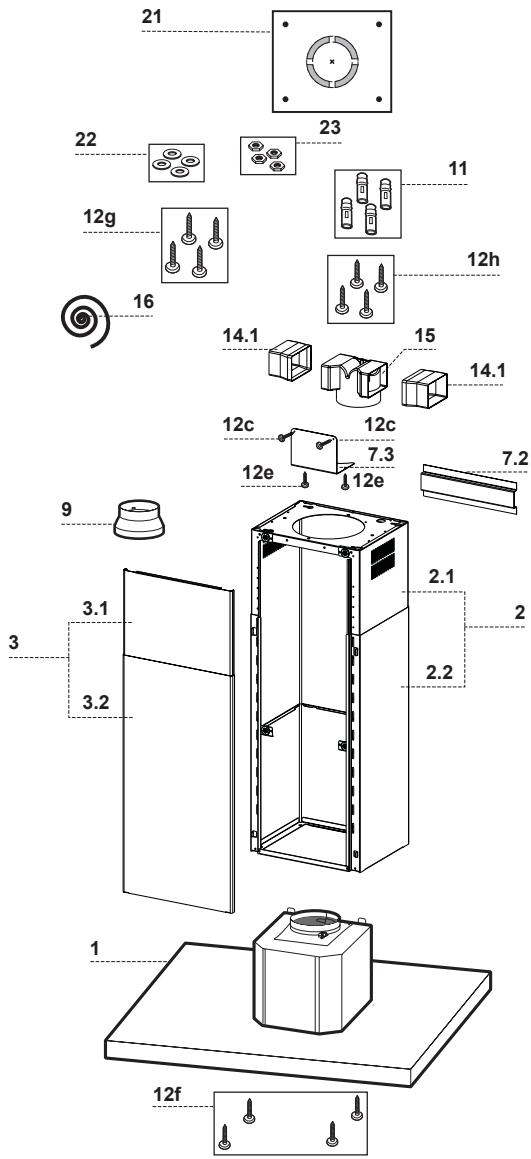

Inselesse KH-AX95XB

Inselesse KH-AX95XB

Ref.	Stck.	Komponenten
1	1	Haubenkörper mit Bedienelementen, Beleuchtung, Gebläse, Filtern
2		Teleskopkamin
2.1	1	Teleskopkamin – oberer Teil
2.2	1	Teleskopkamin – unterer Teil
3		Kaminverkleidung
3.1	1	Kaminverkleidung – oberer Teil
3.2	1	Kaminverkleidung – unterer Teil
9	1	Reduzierflansch ø 150-120 mm
14.1	2	Luftaustritt-Anschluss – Verländerungsstück
15	1	Luftaustritt-Anschluss
16	1	Novastick-Klebeband

Ref.	Stck.	Installationskomponenten
7.3	1	Luftaustritt-Anschluss – Halterung
7.2	1	Teleskopkamin – Halterung
11	4	Dübel ø 10
12c	2	Schrauben 2,9 x 6,5 mm
12e	2	Schrauben 2,9 x 9,5 mm
12f	4	Schrauben M4 x 80 mm
12g	4	Schrauben M6 x 15 mm
12h	4	Schrauben 5,2 x 70 mm
21	1	Bohrschablone
22	4	Unterlegscheiben ø 6,4 mm
23	4	Mattern M6

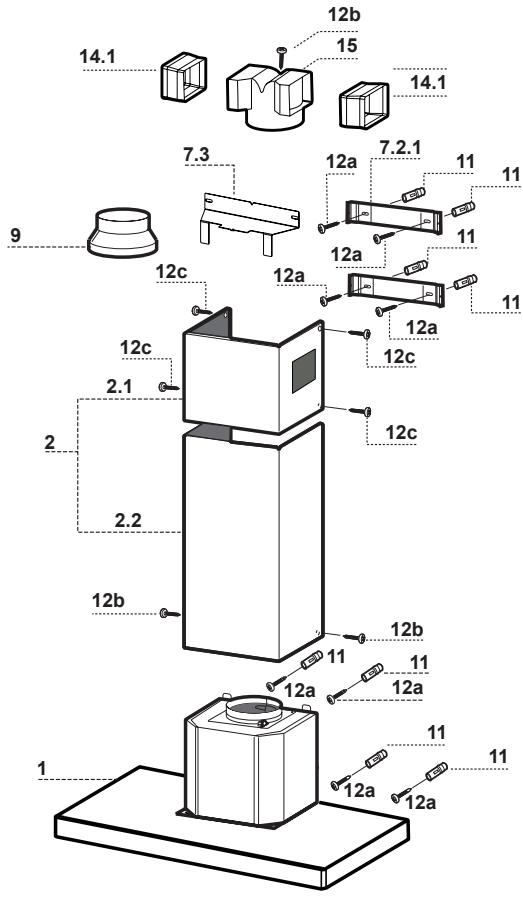

Wandesse KH-TX95GB / KH-TX65CB

Wandesse KH-TX95GB / KH-TX65CB

Ref.	Stck.	Produktkomponenten
1	1	Haubenkörper mit Bedienelementen, Beleuchtung, Geblase, Filtern
2		Teleskopkamin gesamt
2.1	1	Teleskopkamin – oberer Teil
2.2	1	Teleskopkamin – unterer Teil
9	1	Reduzierflansch ø 150-120 mm
14.1	2	Luftaustritt-Anschluss – Verländerungsstück
15	1	Luftaustritt-Anschluss

Ref.	Stck.	Installationskomponenten
7.2.1	2	Oberer Kaminteil – Halterungen
7.3	1	Luftaustritt-Anschluss – Halterung
11	8	Dübel
12a	8	Schrauben 4,2 x 44,4 mm
12b	3	Schrauben 2,9 x 9,5 mm
12c	4	Senkkopfschrauben 2,9 x 9,5 mm

Abmessungen

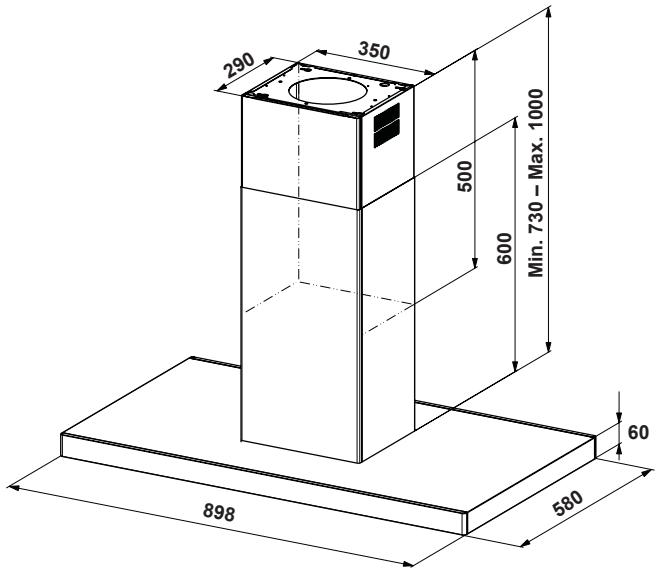

Inselesse KH-AX95XB

(Abmessungen: mm)

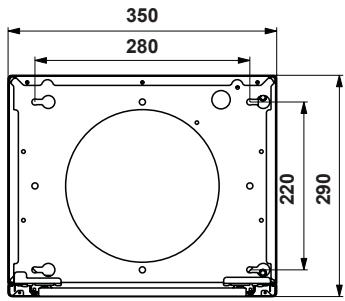

Sicht von oben

Seitenansicht

Vorderansicht

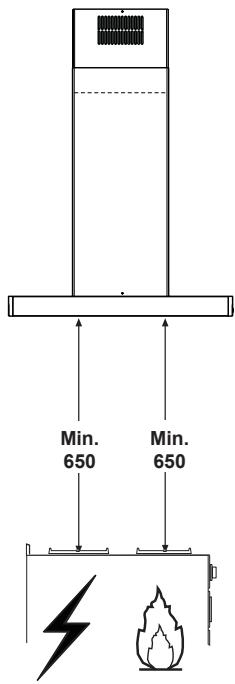

WARNING

Sollte die Installationsanleitung eines Gasherds einen größeren Abstand vorschreiben, ist dieser einzuhalten.

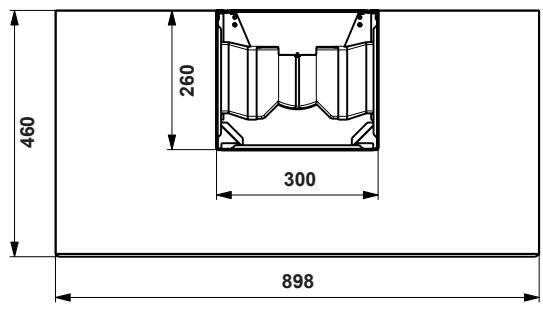

Abmessungen

Wandesse KH-TX95GB

(Abmessungen: mm)

Sicht von oben

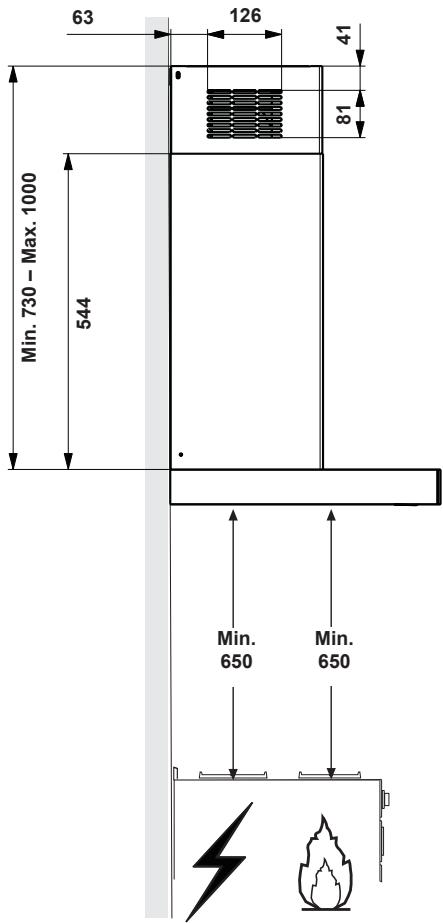

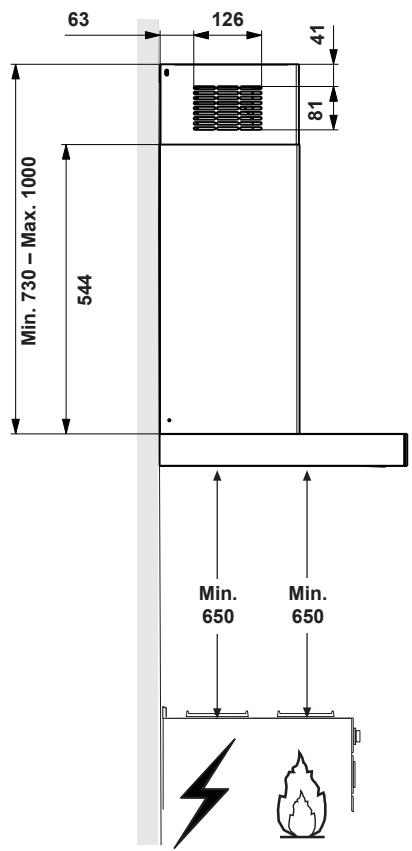

Seitenansicht

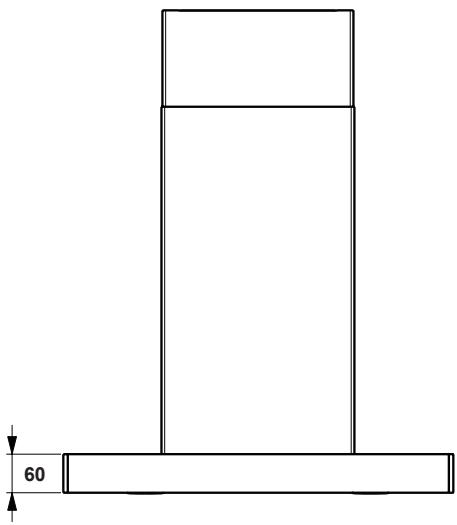

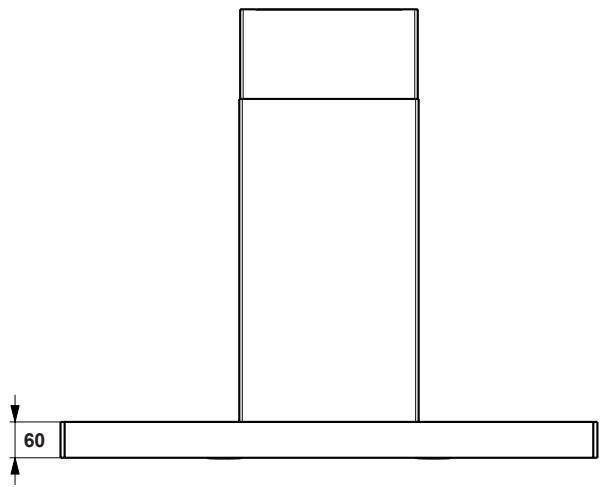

Vorderansicht

Abmessungen

Wandesse KH-TX65CB

(Abmessungen: mm)

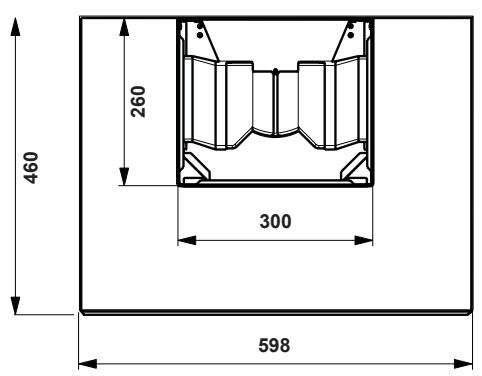

Sicht von oben

Seitenansicht

Vorderansicht

WARNING

Sollte die Installationsanleitung eines Gasherds einen größeren Abstand vorschreiben, ist dieser einzuhalten.

Inselesse

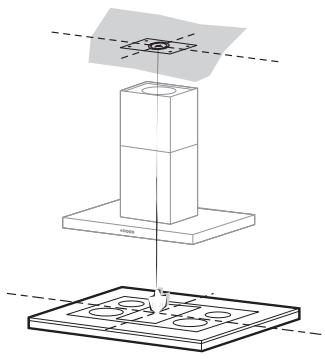

Bohren in Decke / Holzplatte

Die Mitte des Herds mithilfe einer Lotschnur an der Decke / Holzplatte markieren.
Die mitgelieferte Bohrschablone (Ref. 21) an die Decke / Holzplatte halten. Dabei die Achsen der Schablone mit denen des Herds ausrichten, um die korrekte Position zu finden.
Die Mitten der Bohrlocher auf der Schablone markieren.
Die LÖcher an den markierten Punkten bohren:

• Betondecken: passende LÖcher für die Dubel bohren, die der Schraubengröbe entsprechen.
• Decken aus Hohlziegeln mit einer Wandstarke von 20 mm: Locher von 0.10 mm bohren und sofort die mitgelieferten Dubel (Ref. 11) eingehren.
• Holzbalkendecken: passende LÖcher für die verwendeten Holzschauben bohren.
• Holz-Trägerplatten: Lächer von 0 mm bohren.
• Zuführung des Netzanschlusskabels: ein Loch von 0 10 mm bohren.
• Luftausstritt bei Abluftbetrieb: ein passendes Loch für den Durchmesser des Anschlussrohrs für die Luftableitung nach außen bohren.

2 Schrauben einsetzen, so dass sie sich gegenüberliegen und 4-5 mm Abstand zur Decke / Holzplatte besteht. Die 2 restlichen Schrauben einsetzen und damit sicherstellen, dass der Abstand gewahrt bleibt.

• Betondecken: geeignete Dübel für die Schraubengröbe verwenden (nicht im Lieferumfang). Decken aus Hohlziegeln mit einer Wandstarke von ca. 20 mm: Verwenden Sie die mitgelieferten Schrauben (Ref. 12h).
• Holzbalkendecken: Verwenden Sie 4

Holzschrauben (nicht im Lieferumfang).

• Holz-Trägerplatten: Verwenden Sie die 4 Schrauben (Ref. 12g) mit den Unterlegscheiben (Ref. 22) und den Muttern (Ref. 23), die dem Gerät beiliegen.

WARNING

Die Decke muss flach, waagerecht und ausreichend tragfähig sein.

Die Dübel mussen sicheren sitzen. Die mitgelieferten Schrauben und Düb elignen sich fur massive Ziegel oder massiven Beton. Für andere Materialien (z.B. Gipsplatten, Porenbeton, porse Ziegel) sind geeignete Befestigungsteile zu verwenden.

Inselesse

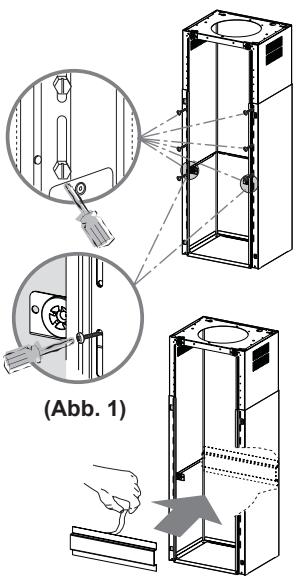

Montage des Rahmens

Die Höhe des Rahmens lassst sich bei Bedarf folgendermaßen regulieren:

Die Stellschrauben lose, die von vorne sightbar sind und mit denen die beiden Teile zusammenhalten werden.
Die Höhe des Rahmens nach Bedarf regulieren, dann die zuvor entfernten Schrauben wieder anbringen. Dabei sicherstellen, dass 2 der Schrauben dicht am Anstoß der Verkleidung eingesetzt werden (Abb. 1).
Den Rahmen anheben, die Langlocher auf die Schrauben setzen und schieben, bis sie einrasten.
Die beiden Schrauben festziehen und die beiden anderen mitgelieferten Schrauben einsetzen.
Die Teleskopkamin-Halterung (Ref. 7.2) behmen, die Folie von dem doppelseitigen Klebeband abziehen und die Halterung im Rahmen anbringen, um einen sicheren Sitz zu gewährleisten.

Vor dem endgültigen Festziehen der Schrauben lassst sich der Rahmen noch justieren. Dabei{sicherstellen, dass die Schrauben nicht aus dem Langloch austreten.

Der Rahmen muss sicher befestigt werden, um sowohl das Eigengewicht des Gerätes zu tragen als auch etwaigem seitlichem Druck auf das Gerät zu widerstehen. Nach dem Anbringen ist zu prufen, dass der Rahmen auch bei Biegebelastung stabil bleibt.
- Sollete die Decke am Befestigungspunkt nicht ausreichend tragfähig sein, muss der Installateur sie durch geeignete Platten und Gegenplatten, die an baulich tragfähigen Elementen befestigt sind, verstärken.

Wandesse

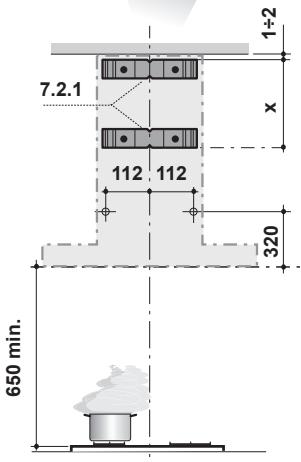

Bohren der Wand, Befestigen der Halterung - Markieren der Wand:

■ An der vorgesehenen Befestigungsposition der Dunstabzugshaube die Mitte der Wand mit einer senkrechten Linie bis zur Decke (oder so hoch wie praktisch möglich) markieren.
Eine waagerechte Linie im Abstand von 650 mm über dem Herd zeichnen.
Die Halterung (Ref. 7.2.1) wie dargestellt an die Wand halten, etwa 1 - 2mm unter der Decke oder der Oberkante. Dabei die Mitte (Kerbe) an der senkrechten Hilfslinie austrichen.
Die Mitten der Bohrlocher in der Halterung an der Wand markieren.
- Eine weitere Halterung (Ref. 7.2.1) wie dargestellt an die Wand halten, X mm unter der ersten Halterung (X = Höhe des bereitgestellten oberen Kaminteils). Dabei die Mitte (Kerbe) an der senkrechten Hilfslinie ausrichten.
Die Mitten der Bohrlocher in den Halterungen an der Wand markieren.
- Einen Referenzpunkt wie dargestellt im Abstand von 112 mm von der senkrechten Hilfslinie und 320 mm über der waagrechten Hilfslinie markieren.
Diesen Schritt auf der anderen Seite wiederholen.
An allen markierten Bohrloch-Mitten Locher von 0 8 mm bohren.
Die Dübel (Ref. 11) in die LÖcher einführen.

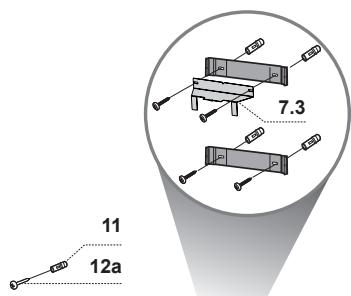

Dieunte Halterung (Ref.7.2.1) mithilfe der 2 mitgelieferten Schrauben (Ref.12a) befestigen.
Die obere Halterung (Ref. 7.2.1) und die Halterung für den Luftastritt-Anschluss (Ref. 7.3) gemeinsam mithilfe der 2 mitgelieferten Schrauben (Ref.12a) befestigen.
Die 2 mitgelieferten Schrauben (Ref.12a) in die Haubenkorper-Befestigungslöcher einsetzen, damit einen Abstand von 5-6 mm zwischen Wand und Schraubenkopf belassen.

Wandesse

Befestigen des Haubenkörpers

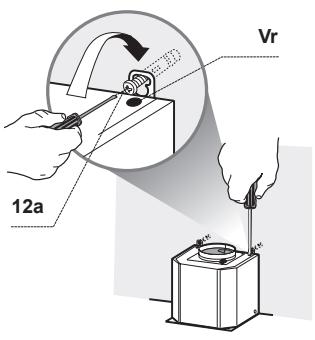

Vor Anbringen des Haubenkörpers die beiden Schrauben Vr an den Haubenkörper-Montagepunkten festziehen.

Den Haubenkorper auf die Schrauben (Ref.12a) setzen.
Die Halteschrauben (Ref.12a) ganz festziehen.
Die Schrauben (Ref. Vr) justieren, bis der Haubenkorper gerade hangt.
- Im Bedarfsfall kann das Gerät mit mehr Schrauben und Dubeln an der Wand befestigt werden; diese lessen sich von der Innenseite der Haube anbringen.

Insel- und Wandesse

Abluftsystem

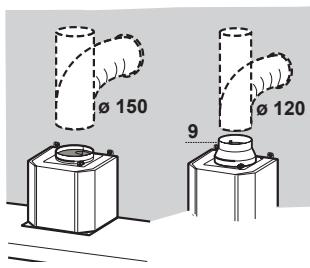

Bei Installation des Abluftsystems wird die Abzugshaube wahlweise über einen Schlauch oder ein Rohr (Ø 150 oder 120 mm) mit dem Kamin verbunden; die Entscheidung ist dem Installateur überlassen.

■ Bei Installation eines Abluftanschlusses von 0 120 mm den Reduzierflansch (Ref. 9) an den Austritt des Haubenkörpers anschließen.
Das Rohr mit geeigneten Rohrschellen (nicht im Lieferumfang) fixieren.
Eventuell vorhandene Kohlefilter entfernen.

Insel- und Wandesse

Inselesse

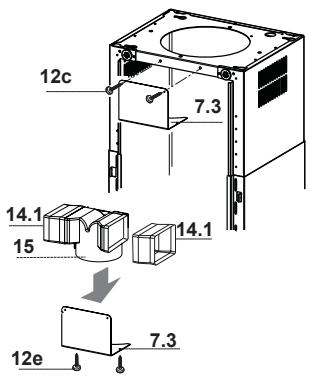

Umluft-Austritt

Das Verlängerungsstück (Ref. 14.1) seitlich in den Anschluss (Ref. 15) stecken.
Den Anschluss (Ref. 15) in die Halterung (Ref. 7.3) stecken und mit einer Schraube befestigen.
■ Sicherstellen, dass der Austritt der Verlägerungsstücke (Ref. 14.1) waage- und sekrecht mit den Kaminaustritten zusammen trifft.
Den Luftaustritt-Anschluss (Ref. 15) wahlweise über einen Schlauch oder ein Rohr von 0 150 mm mit dem Austritt am Haubenkorper verbinden; die Entscheidung ist dem Installateur überlassen.
■ Kohlefilter einsetzen (separat erhältlich).

Wandesse

Inselesse

Anbringen des Novastick-Klebebands

Das Novastick-Klebeband (Ref. 16) an der Vorderkante des oberen Kaminteils anbringen, von oben nach unter bis zum Ansatz des unteren Kaminteils.

Inselesse

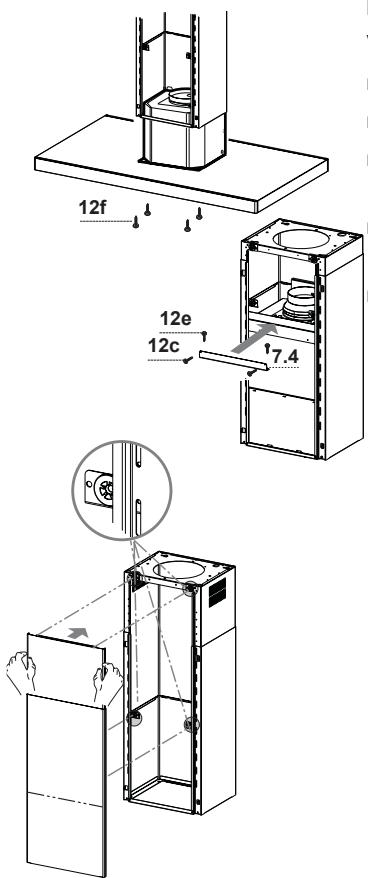

Anbringen der Verkleidung und Befestigen der Haube

Vor Anbringen der Haube am Rahmen:

Fettfilter aus der Haube entfernen.
Vorhandene Kohlefilter entfernen.
Die Haube von unter mithilfe der 4 mitgelieferten Schrauben (Ref. 12f) am Rahmen anbringen.
Die Gummiauflagen am oberen und unteren Teil der Verkleidung (Ref. 3) anbringen, wie dargestellt.
Den unteren Teil der Verkleidung auf den unteren Kaminteil schieben. Sicherstellen, dass die Metalllaschen sichere sitzen.

HINWEIS

Sicherstellen, dass das Netzkabel korrekt in die Buchse der Steuerplatine bereits am Gebläse eingeführt wurde.

Wandesse

Die beiden Seiten des oberen Kaminteils leicht nach außen biegen und hinter die Halterungen stecken (Ref. 7.2.1). Sicherstellen, dass sie gut festsitzen.
Die Seiten mithilfe der 4 mitgelieferten Schrauben (Ref. 12c) an den Halterungen befestigen.
- Sicherstellen, dass der Austritt der Verlängerungs-stücke mit den Kaminaustritten zusammen trifft.

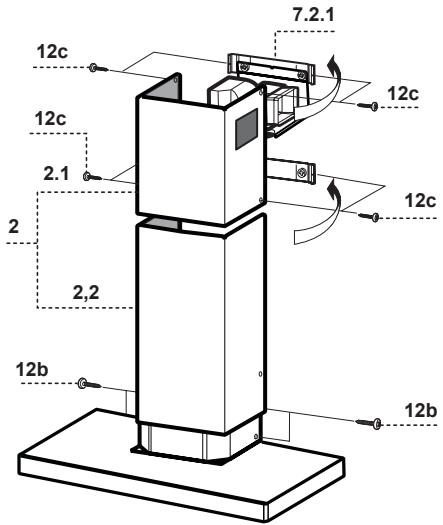

Montage des unteres Kamins

Die beiden Seiten des Kaminsleitung nach außen biegen und zwischen den oberen Kaminteil und die Wand stecken. Sicherstellen, dass sie gut festsitzen.
Den unteren Kaminteil mithilfe der 2 mitgelieferten Schrauben (Ref. 12b) am Haubenkörper befestigen.

Spezifikationen

Hersteller	Panasonic
Modellkennzeichnung	KH-AX95XBEPG	KH-TX95GBEPG	KH-TX65CBEPG
Typ	Inselesse	Wandesse	Wandesse
Stromversorgung	220-240 V ~ 50 Hz
Abmessungen ohne Kamin (B x T x H)	898 x 580 x 60 mm	898 x 460 x 60 mm	598 x 460 x 60 mm
Kamin – verstelltbare Höhe	730 - 1000 mm
Gewicht ohne Verpackung (ca.)	25 kg	16 kg	13 kg

Hergestellt von: Panasonic Manufacturing U.K. Ltd.

Wyncliffe Road, Pentwyn Industrial Estate, Cardiff, S.Glam. CF23 7XB Großbritannien

Vertreter in der EU: Panasonic Testing Centre

Winsberging 15, 22525 Hamburg, Deutschland

Table de matieres

Mode d'emploi 2-8
