| Marca | Panasonic |
| Modello | KHB90FBC1 |
| Tipo di prodotto | Cappa aspirante |
| Installazione | A parete o isola |
| Versione evacuazione | Aspirazione esterna (evacuazione) o ricircolo interno (filtrazione) |
| Numero di velocità | 4 velocità + funzione ricircolo |
| Illuminazione | Proiettori LED ad alta efficienza |
| Filtri antigrasso | Filtri metallici lavabili in lavastoviglie ogni mese |
| Filtri al carbone | Non lavabili, da sostituire ogni 3-4 mesi |
| Allarme filtro | Allarme per filtro antigrasso dopo 30 ore di funzionamento |
| Timer | Arresto automatico programmabile (15 minuti) |
| Distanza minima dal piano di cottura | 65 cm (può variare in base alle prescrizioni del piano cottura) |
| Diametro del condotto di evacuazione | 150 mm (riduttore 150-120 mm incluso) |
| Alimentazione elettrica | Monofase 220-240 V ~ 50/60 Hz (verificare targhetta) |
| Potenza massima | Non specificata nel manuale (fare riferimento alla targhetta) |
| Peso | Non specificato nel manuale |
| Dimensioni (L x P x H) | Non specificate nel manuale (fare riferimento al template di montaggio) |
| Livello sonoro | Non specificato nel manuale |
| Classe energetica | Non specificata nel manuale |
| Manutenzione esterna | Panno umido, detergente neutro o alcol denaturato |
| Garanzia | Fare riferimento al certificato di garanzia fornito |
Domande frequenti - KHB90FBC1 PANASONIC
Domande degli utenti su KHB90FBC1 PANASONIC
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa aspirante in formato PDF gratuitamente! Trova il tuo manuale KHB90FBC1 - PANASONIC e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. KHB90FBC1 del marchio PANASONIC.
MANUALE UTENTE KHB90FBC1 PANASONIC
Grazie per aver acquistato il presente apparecchio Panasonic. Vi preghiamo di leggere attentamente le presenti istruzioni prima di utilizzare l'apparecchio. Conservare le istruzioni d'uso e il certificato di garanzia per l'uso futuro. Questo apparecchio è destinato all'uso domestico.
* Le istruzioni di installazione sono incluse.
A: AVVERTENZE 47
B: SPECIFICHE TECNICHE....48
C: INSTALLAZIONE 49
D: COLLEGAMENTI ELETTRICI 49
E: CAPPA IN VERSIONE AD EVACUAZIONE ESTERNA (aspirante) 50
F: CAPPA IN VERSIONE A RICICLO INTERNO (filtrante) 50
G: FUNZIONAMENTO CON PULSANTIERA ELETTRONICA 50
H: FILTRI istruzioni per l'estrazione e la sostituzione 51
I: ILLUMINAZIONE CON FARETTI LED 52
J: MANUTENZIONE E PULIZIA ....52
K: ISTRUZIONI DI MONTAGGIO CAPPA ....53
Contenidos

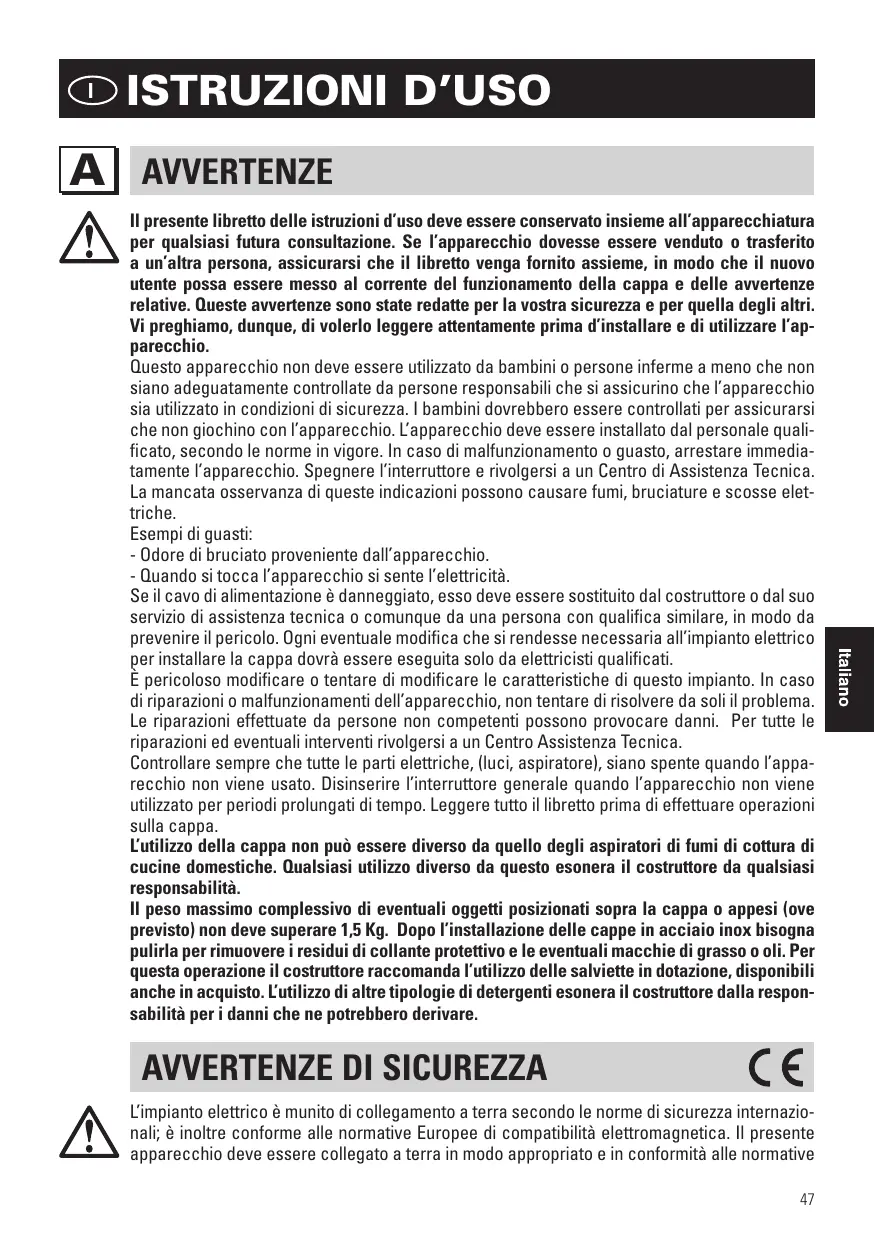

Il presente libretto delle istruzioni d'uso deve essere conservato insieme all'apparecchiatura per qualsiasi futura consultazione. Se l'apparecchio dovesse essere venduto o trasferito a un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento della cappa e delle avvertenze relative. Queste avvertenze sono state redatte per la vostra sicurezza e per quella degli altri. Vi preghiamo, dunque, di volerlo leggere attentamente prima d'installare e di utilizzare l'apparecchio.
Questo apparecchio non deve essere utilizzato da bambini o persone inferme a meno che non siano adeguatamente controllate da persone responsabili che si assicurino che l'apparecchio sia utilizzato in condizioni di sicurezza. I bambini dovrebbero essere controllati per assicurarsi che non giochi con l'apparecchio. L'apparecchio deve essere installato dal personale qualificato, secondo le norme in vigore. In caso di malfunzionamento o guasto, arrestare immediatamente l'apparecchio. Spegnere l'interruttore e rivolgersi a un Centro di Assistenza Tecnica. La mancata osservanza di queste indicazioni possono causare fumi, bruciature e scosse elettriche.
Esempi di guasti:
- Odore di bruciato proveniente dall'apparecchio.
- Quando si tocca l'apparecchio si sente l'elettricità.
Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio di assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire il pericolo. Ogni eventuale modifica che si rendesse necessaria all'impianto elettrico per installare la cappa dovrà essere eseguita solo da elettricisti qualificati.
È pericoloso modificare o tentare di modificare le caratteristiche di questo impianto. In caso di riparazioni o malfunzionamenti dell'apparecchio, non tentare di risolvere da soli il problema. Le riparazioni effettuate da persone non competenti possono provocare danni. Per tutte le riparazioni ed eventuali interventi rivolgersi a un Centro Assistenza Tecnica.
Controllare sempre che tutte le parti elettriche, (luci, aspiratore), siano spente quando l'apparecchio non viene usato. Disinserire l'interruttore generale quando l'apparecchio non viene utilizzato per periodi prolungati di tempo. Leggere tutto il libretto prima di effettuare operazioni sulla cappa.
L'utilizzo della cappa non può essere diverso da quello degli aspiratori di fumi di cottura di cucine domestiche. Qualsiasi utilizzo diverso da questo esonera il costruttore da qualsiasi responsabilità.
Il peso massimo complessivo di eventuali oggetti posizionati sopra la cappa o appesi (ove previsto) non deve superare 1,5 Kg. Dopo l'installazione delle cappe in acciaio inox bisogna pulirla per rimuovere i residui di collante protettivo e le eventuali macchie di grasso o oli. Per questa operazione il costruttore raccomanda l'utilizzo delle salviette in dotazione, disponibili anche in acquisto. L'utilizzo di altre tipologie di detergenti esonera il costruttore dalla responsabilità per i danni che ne potrebbero derivare.
AVVERTENZE DI SICUREZZA
CE
L'impianto elettrico è munito di collegamento a terra secondo le norme di sicurezza internazionali; è inoltre conforme alle normative Europee di compatibilità elettromagnetica. Il presente apparecchio deve essere collegato a terra in modo appropriato e in conformità alle normative
elettriche. La linea del collegamento di terra non deve essere connessa a tubazioni del gas, tubazioni idriche, alla linea di messa a terra dell'impianto parafulmine e alla linea telefonica. Installare un circuito monofase dedicato con un interruttore di circuito di capacità nominale adeguata all'alimentazione.
Non collegare l'apparecchio a condotti di scarico dei fumi prodotti dalla combustione (caldaie, caminetti, ecc). Verificare che la tensione di rete corrisponda a quella riportata sulla targhetta posta all'interno della cappa. La distanza minima di sicurezza tra il piano di cottura e la cappa deve essere di almeno 65 cm.
Non fare cotture a fiamma "libera" sotto la cappa.
Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
- Assicurarsi che vi sia un'adeguata ventilazione nella stanza quando la cappa è utilizzata con altri apparecchi che utilizzano combustibili come gas o altro.
- Non accendere fiamme libere sotto la cappa.
- L'aria di scarico non deve essere scaricata nel condotto di scarico dei fumi prodotti dalla combustione di gas o altri combustibili.
- Assicurarsi che tutte le normative vigenti sullo scarico dell'aria all'esterno siano rispettate prima dell'utilizzo della cappa.
Le parti accessibili possono surriscaldarsi se utilizzate insieme con un apparecchio di cottura. Indossare guanti da lavoro durante tutti gli interventi di installazione e di manutenzione. Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio togliendo la spina o agendo sull'interruttore generale. La casa costruttrice declina ogni responsabilità per eventuali danni che possano essere causati, direttamente o indirettamente, a persone, cose e animali domestici per l'inosservanza di tutte le prescrizioni indicate nell'apposito libretto delle istruzioni d'uso e concernenti, specialmente, tutte le avvertenze in tema di installazione, uso e manutenzione dell'apparecchio.
SMALTIMENTO DEI RIFIUTI
Informazioni sullo smaltimento dei rifiuti elettrici ed elettronici (residenze private)
Questo simbolo sui prodotti e/o nei documenti d'accompagnamento significa che i prodotti elettrici ed elettronici utilizzati non dovrebbero essere mischiati ai rifiuti domestici generali.
Per il trattamento proprio, il recupero e il riciclaggio si prega di portare questi prodotti presso i punti di raccolta designati, dove saranno accolti gratuitamente. In alternativa, in alcuni paesi è possibile restituire i prodotti al rivenditore locale acquistando un nuovo prodotto analogo equivalente.
Lo smaltimento corretto di questo prodotto contribuirà a salvare preziose risorse ed evitare potenziali effetti negativi per la salute umana e per l'ambiente, che potrebbero essere causati da uno smaltimento inappropriato dei rifiuti. Vi preghiamo di contattare le autorità locali per ulteriori dettagli sul punto di smaltimento designato più vicino.
Potrebbero venire applicate delle penali per lo smaltimento scorretto di questi rifiuti in conformità alla legislazione nazionale.
Informazioni sullo smaltimento in altri paesi al di fuori dell'Unione Europea
Questo simbolo è valido solamente nell'Unione Europea.
Se si desidera scartare questo prodotto, suggeriamo di contattare le autorità locali o il rivenditore per chiedere il metodo corretto di smaltimento.
SPECIFICHE TECNICHE
Le specifiche tecniche dell'apparecchio sono riportate su delle targhette di identificazione posizionate all'interno della cappa.
(Sezione riservata ad installatori qualificati per il montaggio della cappa)
La distanza tra il piano cottura e la parte più bassa della cappa da cucina non può essere inferiore a X=65 cm. Se le istruzioni di identificazione dell'apparecchio a gas specificano una distanza maggiore, bisogna tenerne conto.
Nella versione ad evacuazione esterna (aspirante) il tubo di uscita dei fumi deve avere un diametro non inferire a quello del raccordo della cappa. Raccomandiamo di utilizzare tubi da 150 mm di diametro.
Se si utilizzano dei tubi da 120 mm di diametro, installare il "riduttore" in dotazione (150-120 mm)" al foro di scarico della cappa.
Quando si avvita o si installa un condotto metallico alla parete a cui è allineata la rete metallica, il retino di filo metallico o la piastra metallica non farli venire a contatto con la parte metallica. Altrimenti ciò può causare perdite elettriche o incendi.
Nei tratti orizzontali il tubo deve avere una leggera inclinazione (10% circa) verso l'alto per convogliare l'aria all'esterno dell'ambiente. Il condotto deve essere installato in modo da non curvare nelle immediate vicinanze del foro di scarico. Altrimenti la valvola di non ritorno si blocca nel condotto e non funziona in modo proprio per l'evacuazione. Ridurre al minimo le curve, verificare che i tubi abbiano una lunghezza minima indispensabile.
Rispettare le norme vigenti sullo scarico dell'aria all'esterno.
In caso di utilizzo contemporaneo di altre utenze (caldaie, stufe, caminetti, ecc.) alimentate a gas o con altri combustibili, badare a un'adeguata ventilazione del locale in cui avviene l'aspirazione dei fumi, secondo le norme vigenti.
Istruzioni di montaggio: vedere la sezione "K" del libretto delle istruzioni.
COLLEGAMENTI ELETTRICI
(Sezione riservata solo ad installatori qualificati)
AVVERTENZA!
Prima di effettuare qualsiasi operazione all'interno della cappa scollegare l'apparecchio dalla rete elettrica.
Assicurarsi che non vengano scollegati o tagliati fili elettrici all'interno della cappa, nel caso si verifichino tali situazioni contattare il centro di assistenza tecnica più vicino. I collegamenti elettrici devono essere effettuati da personale qualificato.
I collegamenti devono essere eseguiti in conformità alle disposizioni di legge in vigore. Controllare che la valvola limitatrice e l'impianto elettrico possano sopportare il carico dell'apparecchio (vedere le specifiche tecniche al punto B).
Alcuni tipi di apparecchi possono essere dotati di cavo senza spina. Le spine da utilizzare devono essere del tipo “standard” tenendo conto che:
- il filo giallo-verde deve essere utilizzato per la messa a terra,
- il filo blu deve essere utilizzato per il neutro,
- il filo marrone deve essere utilizzato per la fase, il cavo non deve entrare in contatto con particalde (aventi temperature superiori a 70 °C).
- montare sul cavo di alimentazione una spina adatta al carico e collegarla a un'adeguata spina di sicurezza.
Incaricare una persona qualificata. (vedere le specifiche tecniche nel punto B).
AVVERTENZA!
Il cavo di alimentazione deve essere impostato correttamente per non subire danni. La casa costruttrice declina ogni responsabilità nel caso le norme di sicurezza non siano rispettate.
CAPPA IN VERSIONE AD EVACUAZIONE ESTERNA (aspirante)
In questa versione i fumi e i vapori della cucina vengono convogliati verso l'esterno attraverso un tubo di scarico.
Il convogliatore di scarico che sporge sulla parte superiore della cappa deve essere collegato con un tubo che conduce i fumi e i vapori in un'uscita esterna.
In questa versione non si devono utilizzare i filtri al carbone attivo in dotazione con la cappa. Quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi che impiegano gas o altri combustibili, il locale deve disporre di sufficiente ventilazione secondo le norme vigenti.
Deroga per la Germania:
Quando la cappa da cucina e apparecchi alimentati con energia diversa da quella elettrica sono in funzione simultaneamente, la pressione negativa nel locale non deve superare i 4 Pa (4 x 10-5 bar).
CAPPA IN VERSIONE A RICICLO INTERNO (filtrante)
In questa versione l'aria passa attraverso i filtri di carbone attivo per essere purificata e viene riciclata nell'ambiente cucina. Per il montaggio dei filtri si veda la sezione H2.
Per il miglior rendimento si consiglia di utilizzare la terza velocità in presenza di forti odori e vapori, la seconda velocità nelle condizioni normali, la prima velocità per mantenere l'aria pulita con bassi consumi di energia elettrica. Si consiglia di mettere in funzione la cappa quando si inizia a cuocere e mantenerla in funzione fino alla scomparsa degli odori.
FUNZIONAMENTO CON PULSANTIERA ELETTRONICA
1
2
3
4
5
6
Pulsante 1: Timer/allarme filtro
La spia fissa BLU indica che l'allarme del filtro antigrasso è attivo (dopo 30 ore); per disattivare questo allarme e ripristinare il contaore, premere il pulsante per 3 secondi.
Spia lampeggiante BLU indica che la funziona timer è attiva. Questa funzione può essere attivata solo se il motore è già acceso a una determinata velocità quando il pulsante è premuto (pressione prolungata o assente). Questa funzione attiva la funzione di spegnimento automatico della cappa dopo 15 minuti con la funzione Timer attiva, la cappa può essere spenta dall'utente e la funzione può essere disabilitata. La funzione Timer resta associata a una velocità. Il cambio di velocità con la funzione timer attiva ne determina la disattivazione.
Pulsante 2: 1a velocità + motore acceso/ spento (On/Off)
Una leggera pressione sul pulsante attiva la cappa nella 1a velocità e il relativo LED.
Quando il LED è acceso e il pulsante è premuto, si spengono sia il LED, sia il MOTORE.
Quando il LED è spento e il pulsante è premuto per almeno 3 secondi, si attiva la funzione
di riciclo.
Durante la funzione di riciclo (che dura 24 ore), il LED lampeggia.
Dall'attivazione di questa funzione la cappa resta attiva per 1 ora alla 1a velocità, poi si arresta per 3 ore e si riattiva per un'altra ora. Questi cicli si ripetono finché finisce il tempo impostato. Con l'attivazione di questa funzione non si possono selezionare altre velocità. Per disattivare questa funzione tenere premuto il pulsante 2 per almeno 3 secondi.
Pulsante 3: 2a velocità
Se il LED è spento (off) ed è attiva un'altra velocità, premere il pulsante (leggermente o in modo prolungato) per selezionare la
2a velocità, quindi accendere il relativo LED, quindi spegnere il LED associato alla velocità impostata in
precedenza.
Se il LED è spento (off) e non è attiva alcuna velocità, il pulsante è disattivato.
Quando il LED è acceso, il pulsante 3 è disattivato.
Per spegnere la cappa, selezionare la prima velocità, quindi premere nuovamente tale pulsante.
Pulsante 4: 3a velocità
Se il LED è spento (off) ed è attiva un'altra velocità, premere il pulsante (leggermente o in modo prolungato) per selezionare la 3a velocità, quindi accendere il relativo LED e spegnere i LED associati alla velocità impostata in precedenza.
Se il LED è spento (off) e non è attiva alcuna velocità, il pulsante è disattivato.
Quando il LED è acceso, il pulsante 4 è disattivato.
Per spegnere la cappa, selezionare la prima velocità, quindi premere nuovamente tale pulsante.
Pulsante 5: 4a velocità
Se il LED è spento (off) ed è attiva un'altra velocità, premere il pulsante (leggermente o in modo prolungato) per selezionare la 4a velocità, quindi accendere il relativo LED e spegnere i LED associati alla velocità impostata in precedenza.
Se il LED è spento (off) e non è attiva alcuna velocità, il pulsante è disattivato.
Quando il LED è acceso, il pulsante 5 è disattivato.
La quarta velocità dura 14 minuti, poi la cappa torna nella terza velocità.
Per spegnere la cappa, selezionare la prima velocità, quindi premere nuovamente tale pulsante.
Pulsante 6: Spia
Spia: Premendo brevemente il pulsante T6 si accenderà e si spegnerà la spia. Il pulsante T6 s'illumina, se la spia è accesa.
Gestione della pressione dei pulsanti
Pressione prolungata = tenendo premuto il pulsante per almeno 3 secondi, la funzione si attiva durante la pressione.
Pressione non prolungata = tenendo premuto il pulsante con un dito per meno di 3 secondi, la funzione si attiva durante la pressione
FILTRI ISTRUZIONI PER L'ESTRAZIONE E LA SOSTITUZIONE
1. FILTRI METALLICI
Aprire il pannello (vedere fig. H1). Per l'estrazione dei filtri metallici antigrasso è sufficiente agire sulle maniglie. Per l'inserimento dei filtri metallici antigrasso, inserire le linguette nei fori come illustrato nella figura in basso a sinistra.

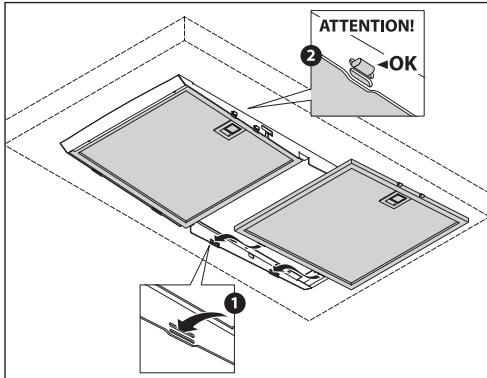

2. FILTRI AL CARBONE ATTIVO
Per la sostituzione dei filtri al carbone attivo si proceda come segue: togliere i filtri metallici come indicato sopra. A questo punto si accede facilmente al comparto motore ed è possibile procedere al montaggio/smontaggio dei filtri al carbone attivo come illustrato nella figura in basso a destra.
Per ordinare i nuovi filtri al carbone attivo rivolgersi al distributore/rivenditore.
ILLUMINAZIONE CON FARETTI LED
La cappa è dotata di faretti LED ad alta efficienza ed a basso consumo con una durata estremamente lunga nelle normali condizioni d'uso. La sostituzione dei faretti LED deve essere eseguita solo da tecnici qualificati che utilizzano solo parti di ricambio originali.
MANUTENZIONE E PULIZIA
Una costante manutenzione garantisce un buon funzionamento e un buon rendimento nel tempo. Particolari attenzioni vanno rivolte ai filtri metallici antigrasso e ai filtri al carbone attivo, infatti la pulizia frequente dei filtri e dei loro supporti garantisce che sulla cappa non si accumulino grassi che sono pericolosi per la facilità di incendio.
1. FILTRI ANTIGRASSO METALLICI
Hanno la funzione di trattenere le particelle grasse in sospensione, pertanto si consiglia di lavarli ogni mese in acqua calda e detersivo evitando di piegarli. Attendere che siano completamente asciutti prima di riposizionarli. Per l'estrazione e la sostituzione dei filtri al carbone attivo seguire le istruzioni indicate al punto H1. Questa operazione dovrebbe essere eseguita a intervalli regolari.
2. FILTRI AL CARBONE ATTIVO
Hanno la funzione di trattenere gli odori presenti nel flusso d'aria che li attraversa. L'aria depurata per successivi passaggi attraverso i filtri viene re-immessa nell'ambiente cucina. I filtri al carbone attivo non possono essere lavati e vanno sostituiti mediamente ogni 3-4 mesi (dipende poi dall'uso). Per la sostituzione dei filtri al carbone attivo seguire le istruzioni indicate al punto H2.
3. PULIZIA ESTERNA DELL'APPARECCHIO
Si raccomanda di pulire le superfici esterne delle cappe almeno ogni 15 giorni per evitare che le sostanze oleose o grasse possano intaccare le superfici in acciaio.
La pulizia della cappa va eseguita usando un panno umido con detersivo liquido neutro o
con alcool denaturato.
Nel caso di materiale con trattamento antimpronta (Fasteel) eseguire la pulizia solo con acqua e sapone neutro utilizzando un panno morbido avendo cura di risciacquare e asciugare accuratamente. Non si devono utilizzare prodotti contenenti sostanza abrasive o panni NON specificamente destinati alla pulizia dell'acciaio. L'utilizzo di sostanze abrasive e panni ruvidi danneggerà irreparabilmente il trattamento superficiale dell'acciaio. Conseguenza diretta del non rispetto di tali avvertenze sarà il deterioramento irreversibile della superficie dell'acciaio. Tali avvertenze dovranno essere conservate insieme al libretto istruzioni della cappa.
Il produttore declina ogni responsabilità qualora non vengano rispettate le istruzioni suindicate.
4. PULIZIA INTERNA DELL'APPARECCHIO
È vietata la pulizia di parti elettriche o parti relative al motore all'interno della cappa, con liquidi o solventi.
Non usare prodotti contenenti abrasivi. Effettuare tutte queste operazioni dopo aver scollegato l'apparecchio dalla rete elettrica. Sussiste il rischio di incendio, se la pulizia non è eseguita conformemente alle istruzioni.
ISTRUZIONI DI MONTAGGIO CAPPA
Prima di eseguire l'installazione spegnere l'interruttore generale.
Il soffitto deve essere piano, orizzontale e dotato della capacità di portata adeguata. I tasselli ad espansione per pareti devono avere un fissaggio sicuro Le viti e i tasselli d'espansione in dotazione sono idonei per pareti solide di mattoni o in calcestruzzo. Si devono utilizzare elementi di fissaggio idonei per altre strutture (per esempio cartongesso, calcestruzzo poroso, mattoni porosi).
ISTRUZIONI DI MONTAGGIO PER CAPPA A PARETE
Fase 1
(Fig. A)
1) Appoggiare alla parete la barra di sostegno (S) ad un'altezza H dal piano cottura determinata dalla somma delle quote:
- X + Y + 320 mm, in cui X=650 mm e Y è l'altezza del cono sul piano di cottura.
2) Controllare con una livella l'allineamento orizzontale; 3) Segnare alle estremità della barra di supporto 2 punti di foratura.
4) Forare, inserire 2 tasselli ad espansione con ø 8 mm e fissare la barra di supporto (S) con le relative viti (V1).
(Fig. B)
1) Agganciare la cappa alla barra di sostegno (S).
2) Regolare l'allineamento della cappa tramite le viti di fissaggio.
- La vite superiore (B) regola la distanza dalla parete, quella inferiore (C) lo scorrimento verticale.
3) Per evitare lo sganciamento della cappa dovuto ad una pressione sottostante, fissarla alla parete con 2 tasselli ad espansione con ø 6 mm e relative viti (V2) utilizzando gli appositi fori presenti sul retro della cappa.
Fase 2
- Estrarre il pannello per aspirazione perimetrale e i filtri metallici come descritto nella sezione H.
-
Versione aspirante (MODO ASPIRAZIONE): installare la valvola di non ritorno (M) come descritto nella figura Fig. H2, quindi collegare il raccordo d'uscita della ventola al condotto di scarico esterno con tubazioni idonee.
-
Versione filtrante (MODO RICICLO): montare i filtri al carbone attivo come descritto nella sezione H.
- Eseguire il collegamento elettrico solo dopo aver disinserito l'alimentazione elettrica della cappa come descritto nella sezione D.
Fase 3
(Fig. C)
1) Inserire la prolunga (H) nel camino (G).
2) Fissare tutto (G+H) al corpo della cappa utilizzando le viti (V5).
3) Inserire la prolunga (H) fino a raggiungere l'altezza desiderata.
4) Appoggiare alla parete la staffa (L), controllare con una livella l'allineamento orizzontale e segnare alle estremità i 2 punti di foratura.
5) Forare, inserire 2 tasselli ad espansione con ø 6 mm e fissare la staffa (L) con le relative viti (V6).
6) Avvitare con le viti (V7) la prolunga (H) alla staffa (L).
- Rimontare il pannello per aspirazione perimetrale e i filtri metallici come descritto nella sezione H.
- Alimentare elettricamente la cappa rispettando le norme vigenti (vedere la sezione D del libretto di istruzioni).
K2
ISTRUZIONI MONTAGGIO CAPPA AD ISOLA
Fase 1
(Fig. A1)
1) Individuare l'altezza H del piano di cottura determinata dalla somma delle quote:
- X + Y + H1 (X normalmente è pari a 65 cm)
2) Far scorrere i tralicci (C) e (C1) fino ad ottenere l'altezza desiderata (H).
3) Successivamente bloccarli con 8 viti autofilettanti (V1).
4) Fissare il traliccio (C) al soffitto utilizzando 8 tasselli ad espansione con ∅ 8 mm e relative viti (V2) utilizzando gli appositi fori nel soffitto.
Fase 2
(Fig. B1)
1) Infilare la prolunga (E) sul camino (D) e bloccarli tra loro con del nastro adesivo. Il nastro adesivo deve essere abbastanza robusto da sostenere il peso del camino (D), e deve aderire bene sui quattro lati.
2) Fissare l'assieme camino-prolunga (D+E) al traliccio (C) tramite le 4 viti metriche M4 (V3) inserite nei fori esistenti senza bloccarle definitivamente.
(Fig. B2) Versione con controsoffitto
1) Nel caso di controsoffitto fissare i componenti di supporto della prolunga (A) al traliccio (C) utilizzando le 4 viti (V3).
2) Nel caso in cui non si utilizzino il traliccio (C) e la prolunga (D) (soffitti molto bassi e solo versione aspirante, in quanto le asole di riciclo della prolunga non sono previste), fissare i componenti di supporto della prolunga (A) al traliccio (C) utilizzando le 4 viti (V3).
3) Infilare il camino (D) sulla prolunga (E) e bloccarli tra loro con del nastro adesivo. Il nastro adesivo deve essere abbastanza robusto da sostenere il peso del camino (D), e deve aderire bene sui quattro lati.
4) Inserire l'assieme camino-prolunga (D+E) nel traliccio (C).
- Fissare l'assieme camino-prolunga (D+E) ai componenti di supporto della prolunga (A) oppure sul traliccio superiore (C1) con le 4 viti (V3) senza avvitarle a fondo.
(Fig. B3)
1) In caso di versione aspirante: installare la valvola di non ritorno (M) e il raccordo del tubo (N) come descritto nelle figure Fig. H2 e H3. Rilevare l'altezza ottimale del tubo rigido o flessibile di uscita dei fumi (F) e collegarlo al raccordo del motore.
Fase 3
(Fig. C1)
1) Estrarre il pannello per aspirazione perimetrale e i filtri metallici come descritto nella sezione H.
2) Sollevare la cappa collegandola alle 4 viti metriche M5 (V4) pre-avvitate al traliccio (C)
3) Centrare i fori con ∅ 11 mm sull'asola dell'intercamera e traslarla lateralmente.
4) Serrare definitivamente le 4 viti M5 (V4).
(Fig. D1)
1) Rimuovere il nastro adesivo.
2) Svitare le 4 viti metriche M4 (V3) avvitate precedentemente al traliccio.
3) Far scorrere verso il basso l'assieme camino-prolunga.
4) Eseguire il collegamento del tubo al raccordo del foro di scarico del soffitto (nel caso di versione aspirante).
5) Eseguire il collegamento elettrico solo dopo aver disinserito l'alimentazione elettrica della cappa rispettando le norme vigenti (sez. D).
6) Far scorrere verso l'alto l'assieme camino-prolunga.
7) Fissare la prolunga al traliccio (C) tramite le 4 viti metriche M4 (V3).
8) Bloccare il camino con 2 viti autofilettanti (V5).
- Rimontare il pannello per aspirazione perimetrale e i filtri metallici come descritto nella sezione H.
- Alimentare elettricamente la cappa rispettando le norme vigenti (vedere la sezione D del libretto di istruzioni).
ADVERTENCIAS
