Producttype	Muurschouw of eilandkap, met externe afvoer of recirculatie
Merk en model	Panasonic KHB90FBW1
Breedte	90 cm
Minimale hoogte boven de kookplaat	65 cm (kan variëren volgens instructies van de kookplaat)
Materiaal	Roestvrij staal
Gewicht	Ongeveer 18 kg (schatting)
Elektrische voeding	220-240 V, 50 Hz, enkelfasig met aarding
Motorvermogen	Ongeveer 250 W (schatting)
Verlichting	Geïntegreerde LED-spots (laten vervangen door een professional)
Aantal snelheden	4 snelheden (waaronder een booststand van 14 minuten)
Speciale functies	Automatische uitschakeltimer (15 min), filterverzadigingsalarm, recirculatiefunctie (24 u)
Metalen filters	Wasbare metalen vetfilters (in vaatwasser of met de hand)
Koolstoffilters	Optioneel, elke 3-4 maanden vervangen (niet wasbaar)
Geluidsniveau	Ongeveer 45-65 dB(A) afhankelijk van snelheid (schatting)
Luchtdebiet	Tot ongeveer 700 m³/u (schatting)
Diameter afvoerkanaal	150 mm (reductor 150-120 mm meegeleverd)
Installatie	Aan de muur of eiland, met muurbeugel en telescopische schoorsteen
Onderhoud	Reiniging buitenkant elke 15 dagen met zachte doek en neutraal schoonmaakmiddel; metalen filters elke maand
Garantie	Conform de geldende wetgeving (zie meegeleverd garantiecertificaat)

Veelgestelde vragen - KHB90FBW1 PANASONIC

Welke minimale afstand moet ik aanhouden tussen de afzuigkap en de kookplaat?

De minimale afstand is 65 cm. Als de instructies van uw kookplaat een grotere afstand specificeren, houd u dan aan die afstand.

Hoe reinig ik de metalen vetfilters?

Verwijder de filters door aan de hendels te trekken. Was ze met de hand in warm water met een mild schoonmaakmiddel of in de vaatwasser. Laat ze volledig drogen voordat u ze terugplaatst. Voer deze handeling elke maand uit.

Wanneer moeten de koolstoffilters worden vervangen en hoe?

De koolstoffilters moeten elke 3 tot 4 maanden worden vervangen, afhankelijk van het gebruik. Om ze te vervangen, verwijdert u eerst de metalen filters, klik dan de koolstoffilters los in het motorcompartiment. Plaats de nieuwe filters terug. Ze worden niet gereinigd.

Wat betekent het vaste of knipperende blauwe lampje?

Een vast blauw lampje geeft het filterverzadigingsalarm aan (na 30 bedrijfsuren). Druk 3 seconden op toets 1 om te resetten. Een knipperend blauw lampje geeft aan dat de automatische uitschakeltimer (15 minuten) actief is.

Hoe activeer ik de recirculatiefunctie?

Zorg ervoor dat de afzuigkap is uitgeschakeld. Druk minimaal 3 seconden op toets 2 (1e snelheid). Het lampje knippert gedurende 24 uur. De afzuigkap werkt 1 uur op de 1e snelheid, stopt dan 3 uur, en herhaalt deze cyclus. Om uit te schakelen, houdt u opnieuw toets 2 ingedrukt.

De afzuigkap maakt lawaai, is dat normaal?

Een bepaald geluidsniveau is normaal, vooral bij hoge snelheden (ongeveer 45-65 dB). Als het geluid ongewoon wordt, controleer dan of de filters niet verstopt zijn en of de installatie stabiel is. Neem bij aanhoudende problemen contact op met de klantenservice.

Kan ik de afzuigkap gebruiken zonder externe afvoer?

Ja, in recirculatiemode. U moet dan de meegeleverde koolstoffilters installeren. De lucht wordt gereinigd en terug de keuken in geblazen. In afvoermode worden de koolstoffilters niet gebruikt.

Hoe vervang ik de LED-verlichting?

De LED-spots zijn ontworpen om lang mee te gaan. De vervanging mag alleen worden uitgevoerd door een gekwalificeerde technicus met originele onderdelen. Probeer dit niet zelf te doen.

Wat is het elektriciteitsverbruik van de afzuigkap?

Het motorvermogen is ongeveer 250 W en de LED-verlichting ongeveer 2-5 W. Het totale verbruik varieert afhankelijk van de gebruikte snelheid.

Hoe installeer ik de afzuigkap in eilandversie?

Volg de montage-instructies in sectie K2 van de handleiding. U heeft een plafondsteun (rooster) en een telescopische schoorsteen nodig. Zorg ervoor dat het plafond stevig is en dat de bevestigingen geschikt zijn. Raadpleeg de handleiding voor meer details.

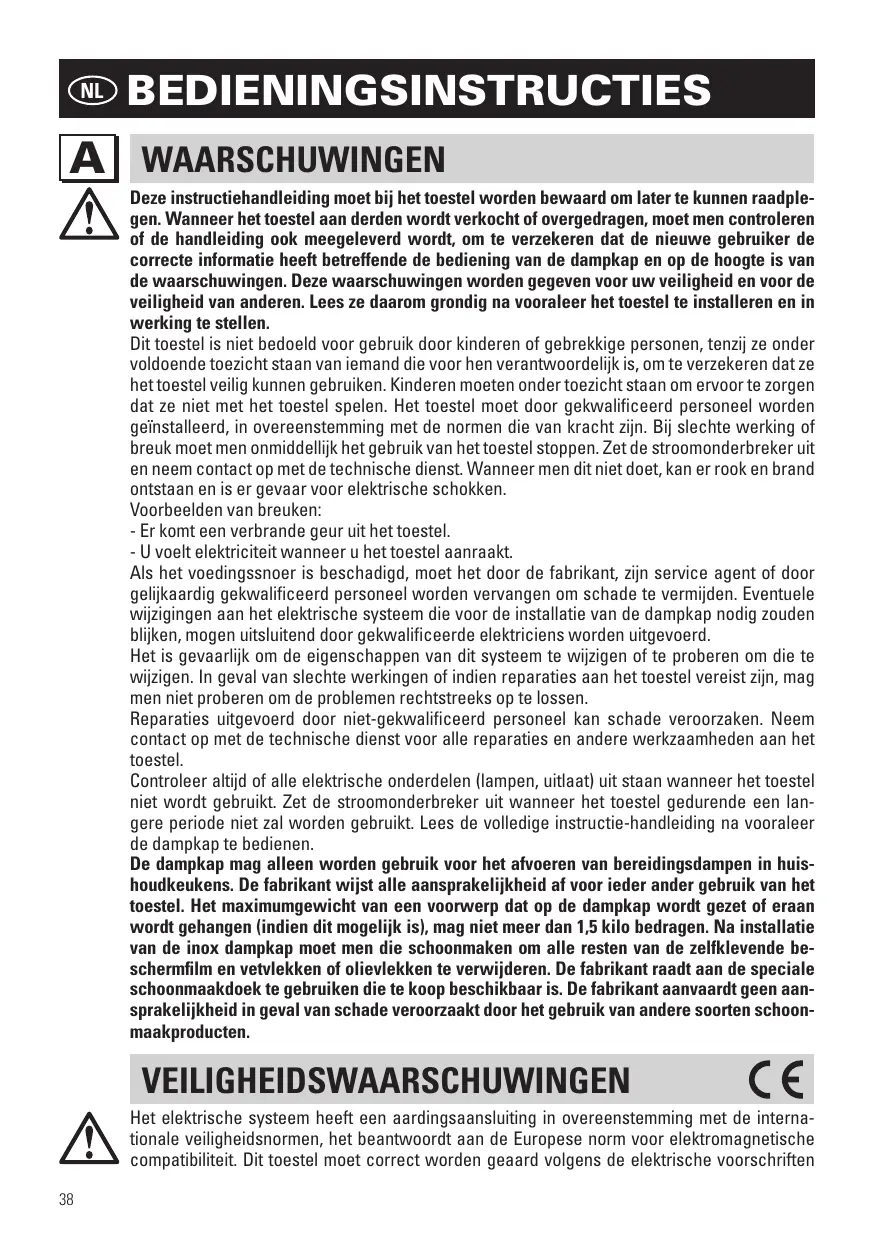

GEBRUIKSAANWIJZING KHB90FBW1 PANASONIC

Bedankt voor uw aankoop van dit Panasonic toestel. Gelinge deze instructies grondig te lezen vooraleer het toestel te gebruiken. Bewaar de bedieningsinstrumenties en het garantiecertificaat om die later te konnen raadplegen. Het toestel is bedoeld voor huishoudelijk gebruik.

• Installatie-instructies inbegrenp.

Deze instructiehandleiding moet bij het toestel worden bewaard om later te konnen raadplegen. Wonneer het toestel aan derden worden verkocht of overgedragen,要去 men controleren of de handleiding ook meegeleverd worden, om te verzekeren dat de neue gebruiker de correcte informatatie heeft betreffende bediening van de dampkap en op de hoogte is van de waarschuwingen. Deze waarschuwingen worden geveen voor uweiligkeit en voor deeiligheid van anderen. Lees ze THATOM grondig na Vooraleer het toestel te installereren en in werkking te stellen.

Dit toestel is nicht bedoeld voor gebruik door kinderen of gebrekkige Personen, tenzij ze onder voldoende toezicht staan van_iemand die voor hem verantwoordelijk is, om te verzekeren dat ze het toestel veilig konnen gebruiken. Kinderen要去en onder toezicht staan om ervoor te zorgen dat ze Niet met het toestel spelen. Het toestel要去 door gekwalificeerd personeel worden geinstalleerd, in overeenstemming met de normen die van kracht zich. Bij slechte werkung of breuk要去 men onmiddelijk het gebruik van het toestel stoppen. Zet de stroomonderbroeker uit en neem contact op met de technische Dienst. Wanneren men dit Niet doet, kan er rook en brand ontstaan en is er gevaar voor elektrische schokken.

Voorbeelden van breuken:

• Er kommt een verbrande geur uit het toestel.
• U voelt elektriciteit wanneer u het toestel aanraakt.

Als het voedingsnoer is beschadigd,要去 het door de fabrikant,zin service agent of door gelijkaardig gekwalificeerd personeel worden verrangen om schade te vermijden. Eventuele wijzigingen aan het elektrische systeme die voor de installmentie van de dampkap nodig zonden blijken, mogen uitsluitend door gekwalificeerde elektriciens worden UITgevoerd.

Het is gevaarlijk om de eigenschappen van dit systeem te wijzigen of te proberen om die te wijzigen. In geval van slechte werkingen of indien reparaties aan het toestel vereist zich, mag men Niet proberen om de problemenrechtstreeks op te losers.

Reparaties uitgevoerd door Niet-gekwalificeerd personeel kan schade veroorzaken. Neem contact op met de technische Dienst voor alle reparaties en andere werkzaamheden aan het toestel.

Controleer alkijd of alle elektrische onderdelen (lampen, uitaat)uit staan wanner het toestel nicht worden gebruikt. Zet de stroomonderbrekeruit wanner het toestel gedurende een langere periode Niet zar worden gebruikt. Lees de volledige instructie-handleiding na Vooraleer de dampkap te bedieren.

De dampkap mag alleen worden gebruik voor het afvoeren van vereidingsdampen in huishoudkeukens. De fabrikant wijst alle aansprakelijkheid af voor ieder ander gebruik van het toestel. Het maximumgewicht van een voorwerp dat op de dampkap worden gezet of eraan worden gehangen (indien dit möglichk is), mag Niet更是 dan 1,5 kilo bedragen. Na installmentie van de inox dampkap要去 men die schoonmaken om alle resten van de zichklevende beschemfilm en vetvlekken of olievlekken te verwijdenen. De fabrikant raadt aan de speciale schoonmaakdoek te gebruiken die te koop beschikbaar is. De fabrikant aanvaardt geen aansprakelijkheid in geval van schade veroorzaakt door het gebruik van andere soorten schoonmaakproducten.

Het elektrische systeme haeft een aardingsaansluiting in overeenstemming met de internationale verilgheidsnormen, het beantwoordt aan de Europese norm voor elektramagnetische compatibiliteit. Dit toestel要去 correct worden geaard volgens de elektrische voerschriften

dienaangaande. De aardingslijn mag Niet worden aangesloten op gasleidingen, waterleidingen, een staafaardelektrode of een blinksemafleider, en op telefoonlijnen. Installer een specialenkelfasig circuit met een geschikt afgestemde stroomonderbreker voor de stroomvoorziening.

Het toestel Niet verbinden met rookkanalen (van boilers, haarden, enz.) Controller of de netspanning overeenkomt met de waarden op het typeplaatje dat zich vanbinnen in de dampkap bevindt. De minimale veilige afstand:tussen de kookplaat en de dampkap moet minstens 65 cm bedragen.

Kook nooit op "open" vlammen onder de dampkap.

Controller frituurpanen tijdens het gebruik: oververhitte olie kan vuur vatten.

• Zorg dat er voldoende ventilatie is in de kamer wanneer de dampkap samen met branders op gas of andere brandstof worden gebruikt.
• Niet onder de dampkap flamberen.
• De afegevoerde luckt mag Niet in een rookkanaal worden geleid dat wordt gebruikt voor afegevoerde rook van branders op gas of andere brandstof.
• Zorg ervoor dat aan alle reglementeringen betreffende de afvoer van de afgezogen lucht is voldaan vooraleer het toestel te gebruiken.

Toegankelijkde delen kurenzer heet worden indien kookfornuizen worden gebruikt. Draag werkhandsschoenen tijdens de volledige installmente en tijdens onderhoudswerkzaamheden. Vooraleer schoonmaak- of onderhoudswerkzaamheden uit te voeren, moet men het toestel loskoppelen door de stekker uit het stopcontact te halen ofwel via de hoofdschakelaar. De fabrikant wijst iedere verantwoerdelijkheid af voor schade dierechtstreeks of onrechtstreeks kan wordenveroorzaakt aan voorwerpen, mensen of dieren, te wijten aan het Niet naleven van de instructies die in deze handleiding worden gegeven en vooraleer door het veronachtzamen van de waarschuwingen met betrekking tot de installmente, de bediening en het onderhoud van het toestel.

Informatie over de verwijdering voor gebruikers van afgedankte elektrische & elektronische apparaten (huishoudtoestellen).

Het symbol op het product en/of begeleidende documenten betekent dat de gebruike elektrische en elektronische producten Niet bij het gewone huishoudelijk afval mogen.

Voor een juiste verwerking, recuperatie en recyclage dient u deze producten waar de speciale voorziene inzamelpunten te brengen,, waar ze Gratis zullen worden aanvaard. In sommige landen kut u bovendien uw producten terugbrengen maar uwplaatselijke verdeler bij aankoop van een equivalent nieuw product.

Een correcte verwijdering van dit product helpt om belangrijke grondstoffen te recupereren en möglichke negatieve gevolgen voor de menselijkke gezondheid en voor het milieu te voorkomen, die bij een ongeschikte afvalverwerking anders wel ouden opduiken. Gelieve contact op te nemen met deplaatselijke overheid vooreer details over het dichtstbijzijnde inzamelpunt bij u in de buurt.

Er kuren boetes van toepassing zijn voor onjuiste verwijdering van dit afval, in overeenstemming met de nationale wetgeving.

Informatie over afvalverwijdering in landen buiten de Europese Unie

Dit symbol is alleen geldig in de Europese Unie.

Gelieve contact op te nemen met deplaatselijke overheden of met uw verkoper indien u dit product wenst af te danken en vraag maar de correcte afdankingsprocedure.

De technische specificaties van het toestel� zijn aangegeven op het typeplaatje dat zich vanbinnen in de dampkap befindt.

INSTALLATIE

(Hoofdstuk voorbehonden voor gekwalificierde dampkapinstallateurs)

De afstand tussen de kookplaat en het laagste deel van de keukendampkap mag Nietkleiner zich dan X = 65 cm. Indien de instructies van het gasfornuis een grotere afstand opleggen, dan要去 men die in beschouwing nemen.

Bij de versie met afzuiig buiten mag de diameter van het afvoerkanaal Niet kleiner zich dan de dampkapaansluiting. We raden aan om buizen van 150~mm diameter te gebruiken.

Wanneer men buizen van 120mm diameter gebruikt, moet men een aangekoppeld "overgangsstuk (150 - 120mm) " installeren op de afvoeropening van de dampkap.

Wanneer men de metalen buis aan een muur vastschroeft die met metalen latten, kabellatten of metaalplaat is uitgelijnd, mag men die Niet in contact lately komen met metalen delen. Anders kan dit leiden tot elektrisch verlies of brand.

In het horizontale gedeelte moet de buis Lichtjes hier boven hellen (ongeveer 10% ) zodate de lucht better uit de kamer worden geleid. De installmentie van de buis mag geen bocht vertonen on de onmiddelijkke buurt van de uitaatopening. Anders kan de terugslagklep aan de buis haperen en zou die Niet correct werkken om de dampen af te voeren. Beperk bochten tot een strikt minimum en controllerer of de lengte van de buizen ook tot een strikt minimum is beperkt.

Respecteer de huidige reglementeringen inzake luchtafvoer in openlucht.

Wanneer andere toestellen die gas of een andere brandstof gebruiken op hetzelfde moment worden gebruikt (boiler, fornuis, haard, enz.);要去 men ervoor zorgen dat de kamer waar de dampen worden wegbezogen goed geventileerd is in naleving van de geldende reglementeringen.

Assemblage-instructies: zie hoofdstuk "K" in deze handleiding.

(Hoofdstuk voorbehonden voor gekwalificeerde installateurs)

WAARSCHUWING!

Vooraleer werkzaamheden vanbinnen in de dampkap in te voeren,要去 men het toestel van de netvoeding loskoppelen.

Controleer of de kabels vanbinnen in de dampkap Niet losgekoppeld of doorgesneden zich; als dit het geval is, dient u contact op te nemen met de dichtst bijzijnde technische Dienst. De elektrische aansluitingen要去en door gekwalificiererd personeel worden uitgevoerd.

De aansluitingen moeten worden uitgevoerd in overeenstemming met de wettelijkke normen die van kracht zich. Controller of de overdrukklep en het elektrische systeem de belasting van het toestel aankonnen (zie technische specificaties onder punt B).

Dit toestel is geleverd met een kabel zonder stekker. Gebruik gestandardiseerde stekkers, houd waar bij het volgende in gedachten:

• de groen-gele draad要去 voor de aarding worden gebruikt,
• de blauwe draad要去 de neutral worden gebruikt,
• de bruine draad moet voor de fase worden gebruikt; de kabel mag Niet in contact komen met zicher warme onderdelen (meer dan 70^ ),
• breng een stekker aan die geschikt os voor de belasting van de stroomkabel en sluit die aan op een geschikt stopcontact.
  Wendt u tot een gekwalificeerde persoon hiervoor. (Zie technische specificaties onder punt B).

WAARSCHUWING!

Het stroomsoer要去 correct worden gelegd zodate die nicht beschadigd kan raken. De fabrikant wijst alle aansprakelijkheid af indien de veiligheidsnormen nicht worden nageleefd.

DAMPKAP VERSIE MET EXTERNE UITLAAT

Bij deze versie worden de keukendampen maar buiten geleid via een afvoerbuis.

De afvoerbuis die bovenaan uit de dampkap steekt, moet worden aangesloten op de buis die de dampen maar een externe uitaat leidt.

Bij deze versie mogen geen koolstoffilters op de dampkappen worden gebruikt.

Wanner de keukendampkap gegelijk met andere toestellen worden gebruikt die gas of andere brandstof gebruiken,要去kamer voldoende ventilatie hebben volgens de normen die van kracht+zijn.

Afwijking voor Duitsland:

Wanner de dampkap en toestellen gevoed met energia die geen elektriciteit is tegelijk in werkig zich, mag de negatieve druk in de kamer Niet meer dan 4 Pa (4x10 E-5 bar) bedragen.

DAMPKAP VERIS MET INTERNE RECIRCULATIE (gefilterd)

Bij dit model passeert de lucht door koolstofffilters om te worden gezuiverd en worden daarna opnieuw in de keulenruimte gebracht. Raadpleeg hoofdstuk H2 om de filters te monteren.

Voor een maximale efficientre moet de derde slelheid worden gebruikt wanner er felle geuren of veel damp is, de tweede slelheid is voor normale omstandigheden en de eerste slelheid om de lucht schoon te houden met een minimaal energieverbruik. De dampkap要去 worden ingeschakeld wanner men begint met koken, en要去 aan blijven tot de geuren zijn verdwenen.

Het vast BLAUWlicht geeft aan dat het alarm van de vetfilter actief is (na 30 uur); druk 3 secon-den lang op de knop om dit alarm te deactiveren en de urenteller te resetten.

BLAUW knipperendlicht geeft aan dat de timerfunctie actief is. Deze functie kan enkel geactiveerd worden als de motor al actief is op een willekeurige snelheid wanner de toets (al of nicht lang) worden ingedrukt. Deze functie activeert de automatische uitschakelingsfunctie van de dampkap na 15 minutes met de actieve timerfunctie, de dampkap kan door de gebruiker worden uitgezet en dan is de functie gedeactiveerd. De timerfunctie blijt met de snelheid geassocierd. Verandering van snelheid terwijl de timerfunctie actief is, bepaald de deactivering van de functie.

Toets 2: 1st Snelheid +On/Off motor

Een lichte druk op de toets activeert de dampkap op de eerste snugheid an het betreffende LED. Als de toets worden ingedrukt terwijl het LED aan is, worden zowel het LED als de MOTOR ui-t

geschakeld.

Als de toets minstens 3 sec. lang worden ingedrukt verwijl het LED uit is, worden de recirculatiefunctie geactiveerd.

Tijdens de recirculatiefunctie (die 24 uur duurt), knippert het LED.

Vanaf het moment waarop deze functie worden geactiveerd, blijdt de dampkap 1aar actief op de 1ste能力和, daarna za die 3aar stoppen en opnieuw een uur lang activeren. Deze cycli worden herhaald tot aan de time-out. Wanner derze functie is geactiveerd, mogen geen andere能力和 worden geselecteerd. Houd toets 2 ten minsten 3 seconden lang ingedrukt om deze functie te deactiveren.

Toets 3:2de Snelheid

Als het LED UIT is en een andere slelheid is actief, drukt men (kort of lang) op de toets voor selectie van de

2de slelheid, zet het betreffende LED aan en zet het LED geassocieerd met de voordien geselecteerde

snelheiduit.

Als het LED uit is en er geen slelheid actief is, is de toets gedexeveerd.

Als het LED aan is, is toets 3 gedeactiveerd.

Selecteer de eerste snugelid en druk opnieuw op die toets om de dampkap uit te schakelen.

Toets 4:3de Snelheid

Als het LED UIT is en er is een andere slelheid actief, drukt men (kort of lang op de toets voor selectie van de 3de slelheid, zet het betreffende LED aan en zet het LED geassocieerd met de voordien geselecteerde slelheid UIT.

Als het LED uit is en er geen snelheid actief is, is de toets gedexeerd.

Als het LED aan is, is toets 4 gedeactiveerd.

Selecteer de eerste snelheid en druk opniew op die toets om de dampkap uit te schakelen.

Toets 5: 4de snelheid

Als het LED UIT is en er is een andere slelheid actief, drukt men (kort of lang op de toets voor selectie van de 4de slelheid, zet het betreffende LED aan en zet het LED geassocieerd met de voordien geselecteerde slelheid UIT.

Als het LED uit is en er geen slelheid actief is, is de toets gedexeerd.

Als het LED aan is, is toets 5 gedeactiveerd.

De vierde snug heid duurt 14 minuten, daarna keert de dampkap terug maar de derde snugheid.

Selecteer de eerste snugelid en druk opnieuw op die toets om de dampkap uit te schakelen.

Toets 6: Lamp

Lamp: Druk toets T6 kort om de lamp aan en uit te zetten. Toets T6 gaat oplichten wanner de lamp aan is.

Beheer toetsen indrukken

Lang indrukken = vinger minstens 3 seconden lang op de toets ingedrukt houden, de functie worden tijdens het indrukken geactiveerd.

Kort indrukken = vinger minder dan 3 seconden op de toets ingedrukt houden, de functie worden geactiveerd zodra de toets worden losgelaten.

INSTRUCTIES OM FILTERS TE VERWIJDEREN EN TE VERVANGEN

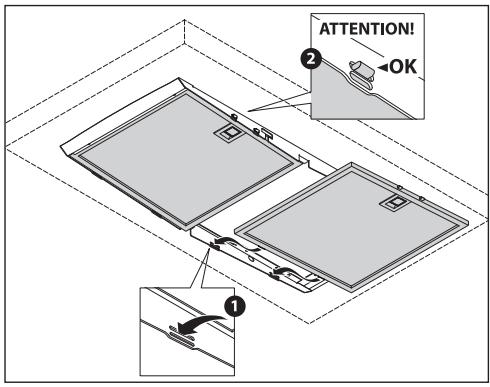

1. METALEN FILTERS

Open het paneel (zie afb. H1). Trek aan de hendels om de vetopvangende filters te verwijden. Steek de lipjes in de openingsen zoals aangetoond in de afbeelding links onderaan om de vetopvangende metalen filters teplaatsen.

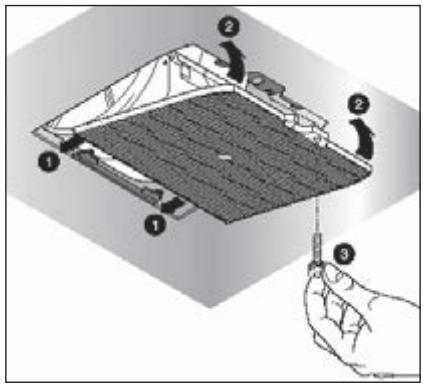

2. KOOLSTOFFFILTERS

Ga als volgt te werk om de koolstoffilters te verrangen: verwijder de metalen filters zoals hierboven beschreiben. Nu heeft men toegang tot de motorruimte en kan men verdergaan met het assembleren/demonteren van de koolstoffilters zoals aangetoond in de afbeelding rechts onderaan.

Neem contact op met uw verdeler/dealer om{nieuwe koolstoffilters te bestellen.

LED SPOTLAMPVERLIGHTING

De dampkap is uitergerust met LED spotlampen die zeer efficienzt因其, een laag energieverbruik hebben en een zeer lange levensduur haben in normale gebruiksomstandigheden. Het verwangen van LED spotlampen mag enkel worden uitgevoerd door gekwalificeerde technici, ze dieren verwangen te worden door originele reserveonderdelen.

J ONDERHOUD EN SCHOONMAAK

Voortdurend onderhoud verzekert de correcte werkung en efficiente van het toestel na verloop vanijd. Besteed bijzondere aandacht aan de metalen vetopvangende filters en de koolstof-filters. Veelvuldig schoonmaken van de filters en de filterholders zorgt dat vet en aanslag Niet in de dampkap kan ophopen, wat brandgevaar kan opleveren.

1. METALEN VETOPVANGENDE FILTERS

Ze vangen het vetpartikels en de aanslag op die in de lucht is opgelost; waarom要去en ze iedere maand in heet water en zoepzop worden gewassen zonder ze te plooien. Wacht tot ze volledig droog+zijn vooraleer zer terug op hunplaats aan te brengen. Raadpleeg de instructies onder punt H1 om deze filters te verwijderen en te verrangen. Deze handeling moet met regelmatie intervallen worden uitgevoerd.

2. KOOLSTOFFILTERS

Deze vangen de geuren op die aanwezig zich in de luchtstroom die erdoor stroomt. De lucht worden gezuiverd door eenaarkee door de filters te stromen, en wordt in de keuken gerecircularerd. De koolstoffilters kannen nicht worden schoongemaakt, ze要去en iedere 3-4 maand (naargelang de intensiteit van het gebruik) worden verrangen. Raadpleeg de instructies onder punt H2 om de koolstoffilters te verrangen.

3. DE BUITENKANT VAN HET TOESTEL SCHOONMAKEN

Het is aanbevolen om de externe oppervlakken van de dampkap minstens iedere twee weken schoon te makeen om te vermijden dat olieachtige of vettige substanties de stalen

oppervlakken aantasten.

De buitenkant van de dampkap moet met een vochtige doek en een neutraal vloeibaar schoonmaakmiddel of gedenaturaliseerde alcohol worden schoongemaakt.

In geval van een vingerafdrukloze afwerking (fasteel) mag men enkel met water en een neutrale zoep schoonmaken, gebruik een schone, zachte doeck, spoel na en droog zorgvuldig af. Gebruik geen producten die schurende substanties bevatten, geen ruwe doeken of doeken die NIET speciaal ontworpen zijn om staal schoon te makeen. Het gebruik van schurende producten of ruwe doeken zal de afwerking van het staal onvermijelijk beschadigen. Het stalen oppervlak zar onherstelbaar beschadigd zich als bovenstaande instructies Niet worden nageleefd. Bewaar deze instructies bij de instructies voor gebruik van uw dampkap.

De fabrikant zal geen verantwoordelijkheid aanvaarden voor schade wonneer bovenstaande instructies Niet werden nageleefd.

4. HET TOESTEL VANBinnen N SchoonMAKEN

De elektrische onderdelen of delen van de motorassemblage vanbinnen in de dampap mogen Niet met vloeistoffen of solventen worden schoongemaaakt.

Gebruik geen schurende producten. Alle bovenstaande handelingen要去en worden uitgevoerd nadat het toestel eerst van de netvoeding is losgekoppeld. Er bestaat brandevaar indien de schoonmaak Niet in overeenstemming met de instructies worden uitgevoerd.

INSTRUCTIES VOOR MONTAGE VAN DE DAMPKAP

Vooraleer de installmentie uit te voeren, moet men in ieder geval de stroomonderbreker uitzieten.

Het plafond要去 iffen en horizontaal zijn, en geschikt om de belasting te dragen. De muurpluggen要去en een stevige grip hebben. De bijgevoegde schroeven en muurpluggen zijn geschikt voor vast metselwerk en gegoten beton. Gebruik geschikte bevestigingen voor andere structuren (vb. gipsplaat, poreuze beton, poreuze bakstenen).

ASSEMBLAGE-INSTRUCTIES MUURBEVESTIGING DAMPKAP

Fase 1

(Afb. A)

1) Plaats de steunstaaf (S) op de muur op een hoogte H boven het fornuis dat het resultaat is van de som van de waarden:
- X + Y + 320 ~mm , waar bij X = 650 ~mm en Y de hoogte is van de dampkapkegel.
2) Controller de horizontale uitlijing met een luchtbelwaterpas; 3) markeer 2 boorgatpunten op de uiteinden van de steunstaaf.
4) Boor gaten, steek 2 muurpluggen met 8 mm erin en bevestig de steunstaaf (S) met de bijhorende schroeven (V1).

(Afb. B)

1) Haak de dampkap op de steunstaaf (S).
2) Corrigeer de uitlijning van de dampkap met behulp van de bevestigingsschroeven.

• De bovenste schroef (B) corrigeert de afstand tot de muur, de onderste schroef (C) het verticaal verschuiven.
  3) Om te voorkomen dat de dampkap waar beneden valt door een druk onderaan, moet men die aan de muur bevestigen met 2, muurpluggen met 6mm en met de bijhorende schroeven (V2), gebruik hiervoorde speciaal voorziene gaten aan de achterkant van de dampkap.

Fase 2

• Verwijder het omtrekafzuigpaneel en de metalen filters zoals beschreven in hfdst. H.

• Afzuigversie (MODUS AFZUIGEN): installer de terugslagklep (M) Zoals beschreiben in Afb. H2, en sluit cervolgens de uitlaatfitting van de ventilator aan op de externe afvoer via de voorziene buizen.

• Filterversie (MODUS RECIRCULATIE): assembleer de koolstoffilters zoals beschreiben in hoofdstuk H.
• Voer de elektrische aansluiting alleen uit nadat de elektrische stroomvoorzieening van de dampkap werd losgekoppeld zoals beschreiben in hoofdstuk D.

Fase 3

(Afb. C)

1) Breng de extensie (H) in de schoorsteen (G).
2) Maak alles vast (G + H) aan de romp van de dampkap met behulp van de schroeven (V5).
3) Schuif de extensie (H) vooruit tot die de gewenste hoogte bereikt.
4) Plaats de steun (L) op de muur, controller de horizontale uitlijing met een luchtbelwaterpas en markee 2 boorgatpunter op de uiteinden.
5) Boor gaten, steek 2 muurpluggen met 6mm erin en bevestig de steun (L) met de bijhorende schroeven (V6).
6) Schroef de extensie (H) op de steun (L) met behulp van twee schroeven (V7).

• Herassembleer het omtrekafzugpaneel en de metalen filters zoals beschreiben in hfdst. H.
• Geef spanning maar de dampkap in naleving van de reglementeringen die van kracht� (zie hfdst. D in de handleiding).

K2

ASSEMBLAGE-INSTRUCTIES EILAND DAMPKAP

Fase 1

(Afb.A1)

1) Identificier de hoogte H tot de kookplaat als resultaat van de som van de waarden:
- X + Y + H1 (X is normalaiggelijk aan 65cm)
2) Laat de frames (C) en (C1) uitschuiven tot ze de gewenste hoogte (H) bereiken.
3) Blokker ze verwolgens met 8 zelftappende schroeven (V1).
4) Bevestig het frame (C) aan het plafond met 4 muurpluggen met 8mmen de bijhorende schroeven (V2), gebruik de speciale gaten in het plafond.

Fase 2

(Afb. B1)

1) Breng de extensie (E) aan op de schoorsteen (D) en blokker ze op elkaar met zichklevende tape. De zichklevende tape要去 sterk genoeg� om het gewicht van de schoorsteen (D) te dragen en要去 goed op de vier zijden worden aangebracht.
2) Bevestig de schoorsteen-extensie assemblage (D + E) op het frame (C) met behulp van 4 M4 metrische schroeven (V3) die in de bestaande gaten worden gebracht zonder ze permanent vast te draaien.

(Afb. B2) Versie met vals plafond

1) Voor valse plafonds maakt men de extensiehousercomponenten (A) vast aan het frame (C) met behulp van de voorziene 4 schroeven (V3).
2) Wanner het frame (C) en de extensie (D) Niet worden gebruikt (zeer lage plafonds en enkel afzuigversie gezien recirculatiegleuven van de extensie Niet zich voorzien), maakt men de extensiehouderelementen (A) vast op het frame (C1) met behulp van de 4 schroeven (V3).
3) Breng de schoorsteen (D) aan op de extensie (E) en.maak ze aan elkaar vast met zichklevende tape. De zichklevende tape要去 sterk genoeg zijn om het gewicht van de schoorsteen (D) te dragen en要去 goed op de vier zijden worden aangebracht.
4) Breng de schoorsteen-extensie assemblage (D + E) aan op het frame (C).

• Bevestig de schoorsteen-extensie set (D + E) op de extensiehouderelementen (A) of op het bovenste frame C1 met de 4 schroeven (V3) zonder ze helemaaal vast te draaien.

(Afb. B3)

1) In geval van de afzuiqversie: installeer de terugslagklep (M) en de buisfitting (N) zoals be-

schreven in Afb. H2 en H3. Detecteer de optimale hoogte van de vaste of flexibele dampafvoerbuis (F) en sluit die aan op de motorfitting.

Fase 3

(Afb.C1)

1) Verwijder het omtrekafzugpaneel en de metalen filters zoals beschreiben in hfdst. H.
2) Lift the cooker hood connecting it to the 4 M5 metric screws (V4) pre-tightened to the trellis (C)
3) Centreer de 011mm gaten op de gleuf van de tussenkamer en verwijder die zijwaarts.
4) Draai de 4 M5 schroeven (V4) helemaal vast.

(Afb. D1)

1) Verwijder de zichklevende tape.
2) Verwijder de 4 M4 metrische schroeven (V3) die voordien op het frame werden bevestigd.
3) Laat de schoorsteen-extensie assemblageaar beneden schuiven.
4) Verbind deuis met de afvoeropening in het plafond (in geval van een afzuigversie).
5) Voer de elektrische aansluiting pas uit nadat de elektrische stroomvoorziening word losgekoppeld volgens de normen die van kracht zich (hfdst. D).
6) Laat de schoorsteen-extensie assemblage zijwaarts schuiven.
7) Maak de extensie vast op het frame (C) met behulp van de 4 M4 metrische schroeven (V3).
8) Blokker de schoorsteen met behulp van 2 zelftappende schroeven (V5)

• Herassembleer het omtrekafzuiigpaneel en de metalen filters zoals beschreiben in hfdst. H.

• Geef spanning maar de dampkap in naleving van de reglementeringen die van kracht zijn (zie hfdst. D in de handleiding).

① ISTRUZIONI D'USO

AVVERTENZE
