Produkttyp	Digitales Diktiergerät
Marke	Panasonic
Modell	RRUS570
Abmessungen (L × H × T)	40,4 mm × 110,6 mm × 16,8 mm
Gewicht	Ca. 65 g mit Batterien, 43 g ohne Batterien
Stromversorgung	2 AAA LR03-Batterien (3,0 V Gleichstrom)
Interner Speicher	1 GB
Aufnahmeformate	MP3 (XP, LP, SLP)
Aufnahmemodi	XP (hohe Qualität), LP (lang), SLP (superlang)
Stereo-/Monoaufnahme	Umschaltbar (MONO/ST)
Eingebautes Mikrofon	Zoom, hohe Empfindlichkeit (MIC#1, MIC#2, MIC#3)
Externes Mikrofon	3,5-mm-Klinkenstecker, Einspeisung
Eingebauter Lautsprecher	Ø 20 mm, 8 Ω, max. 330 mW
Kopfhörer	3,5-mm-Stereo-Klinkenstecker, 16 Ω, max. 3 mW
USB-Konnektivität	USB 2.0 Hi-Speed
Hauptfunktionen	Aufnahme, Wiedergabe, Pause, Schnellvorlauf, Suche, A-B-Wiederholung, Rauschunterdrückung (EQ), Geschwindigkeitssteuerung (5 Stufen), Sperre (HOLD), Passwortsicherheit, VAS-Funktion (automatische Stummschaltung), Zoom-Mikrofon, integrierter Fuß
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel (Benzol, Verdünner, Alkohol) verwenden.
Sicherheit	Verwenden Sie nur empfohlene Alkalibatterien. Hitze, Feuchtigkeit und Stöße vermeiden. Außerhalb der Reichweite von Kindern aufbewahren. Nicht Regen oder Flüssigkeiten aussetzen.
Mitgeliefertes Zubehör	USB-Kabel (mit Ferritkern)
Betriebstemperatur	0 °C bis 40 °C

Häufig gestellte Fragen - RRUS570 PANASONIC

Wie lege ich die Batterien ein und schalte das Gerät ein?

Legen Sie zwei AAA LR03-Batterien polrichtig ein. Schieben Sie den Schalter OPERATION/HOLD auf Position ①, um das Gerät einzuschalten. Halten Sie ihn 2 Sekunden lang in Position CPR, um auszuschalten.

Wie stelle ich die Uhr ein?

Falls CLOCK blinkt, drücken Sie die Taste STOP, dann MENU/-REPEAT. Wählen Sie CLOCK mit +/- aus, bestätigen Sie mit ▶/■. Stellen Sie Jahr, Monat, Tag, Stunde mit +/- ein und bestätigen Sie jeden Schritt mit ▶/■.

Wie nehme ich eine Audiodatei auf?

Nach dem Einschalten drücken Sie STOP. Wählen Sie die Aufnahmeposition (ZOOM, WIDE oder MANUAL) mit dem Schalter. Wählen Sie einen Ordner (A, B, C, D) mit der Taste FOLDER. Drücken Sie REC/PAUSE, um die Aufnahme zu starten. Drücken Sie erneut REC/PAUSE für Pause, und STOP zum Beenden.

Wie höre ich eine Aufnahme ab?

Drücken Sie STOP, wählen Sie den Ordner mit FOLDER, dann die Datei mit + oder -. Drücken Sie ▶/■, um die Wiedergabe zu starten. Stellen Sie die Lautstärke mit + oder - ein. Verwenden Sie während der Wiedergabe die Tasten für Sprung, Schnellvorlauf und schnellen Rücklauf.

Wie lösche ich eine aufgenommene Datei?

Wählen Sie den Ordner, der die Datei enthält. Drücken Sie während der Wiedergabe oder im Stoppmodus ERASE. Wählen Sie mit + oder - die zu löschende Datei aus, bestätigen Sie mit ▶/■, dann wählen Sie C (bestätigen) und bestätigen Sie. Achtung: Geschützte Dateien können nicht gelöscht werden.

Wie aktiviere ich die Passwortsicherheitsfunktion?

Drücken Sie STOP, dann MENU/-REPEAT. Wählen Sie LOCK mit +/- aus, bestätigen Sie. Wählen Sie ON, dann geben Sie ein 4-stelliges Passwort ein, indem Sie für jede Ziffer +/- verwenden und mit ▶/■ bestätigen. Notieren Sie sich dieses Passwort gut. Zum Deaktivieren wählen Sie OFF und geben Sie das Passwort ein.

Wie übertrage ich Dateien auf einen Computer?

Schließen Sie das Gerät mit dem mitgelieferten USB-Kabel an den Computer an. Das Gerät wird als Wechseldatenträger angezeigt. Öffnen Sie den Audio-Ordner (A bis D) und kopieren Sie die Dateien. Ziehen Sie das Kabel während der Übertragung nicht ab (die LED blinkt). Verwenden Sie die Option 'Gerät sicher entfernen', bevor Sie das Kabel abziehen.

Wie höre ich MP3-Musik auf dem Diktiergerät?

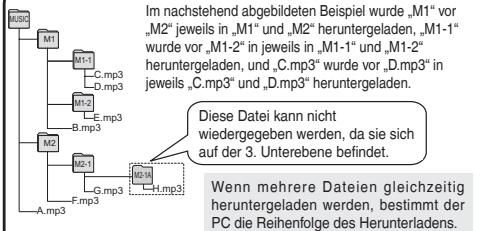

Übertragen Sie MP3-Dateien über den Computer in den Ordner MUSIC (J) des Geräts. Drücken Sie dann am Gerät FOLDER, um J auszuwählen, wählen Sie die Datei mit +/- und dann ▶/■ zum Abspielen. Das Gerät spielt bis zu 999 MP3-Dateien im Ordner MUSIC ab.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob die Batterien richtig eingelegt und in gutem Zustand sind. Ersetzen Sie sie durch neue Alkalibatterien. Bleibt der Bildschirm schwarz, versuchen Sie, den Schalter OPERATION/HOLD länger als 2 Sekunden in Position CPR zu halten.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch. Wenn das Gerät sehr schmutzig ist, befeuchten Sie ein Tuch leicht mit Wasser, wringen Sie es gut aus und wischen Sie es ab. Verwenden Sie niemals Lösungsmittel wie Benzol, Verdünner oder Alkohol, da diese das Gehäuse beschädigen können.

BEDIENUNGSANLEITUNG RRUS570 PANASONIC

Wir danken Ihnen, dass Sie sich für dieses Produkt unseres Hauses entschieden haben.

Bitte lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie dieses Gerät anschließen, in Betrieb setzen oder einstellen.

Bitte bewahren Sie die Bedienungsanleitung anschließend für spätere Bezugnahme griffbereit auf.

Mitgeliefertes Zubehör

1 USB-Kabel

Wenn ein Handy in der Höhe verwendet wird, kann dieses Gerät beim Betrieb HF-Störungen auffangen. In einem solchen Fall für einen größeren Abstand zwischen diesem Gerät und dem Handy sorgen.

ACHTUNG

Bei unsachgemäßem Auswechseln der Batterie besteht Explosionsgefahr! Ausschließlich gegen eine Batterie des gleichen oder eines gleichwertigen, vom Hersteller empfohlenen Typs auswechseln. Verbrauchte Batterien gemäß Herstelleranweisungen entsorgen.

Ein übermäßiger Schalldruckpegel bei Verwendung eines Ohrhörers oder Kopfhörers kann eine Beeinträchtigung des Gehörsinns verursachen.

Das Typenschild befindet sich an der Unterseite des Gerätes.

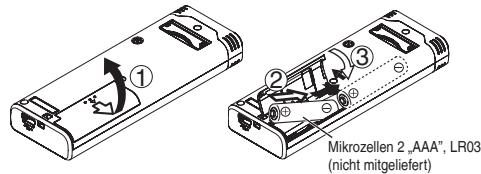

Einlegen der Batterien

Auf korrekte Ausrichtung des Akkus achten.

● Verwenden Sie Alkalibatterien.

Während der Aufnahme und Wiedergabe erscheint die nachstehend abgebildete Ladezustandsanzeige im Display, die die Akkurestspannung angibt.

blinkt

• Wenn die Batterien nahezu erschöpft sind, beginnt die Anzeige zu blinken. Wechseln Sie die Batterien in einem solchen Fall so bald wie möglich aus. Entfernen Sie den Akku, wenn das Gerät längere Zeit nicht verwendet werden soll. Um die Daten von der Uhreinstellung zu erhalten, muss der Akku innerhalb von ca. 30 Sekunden ausgewechselt werden.

Achten Sie stets darauf, das Gerät vor dem Entfernen des Akkus auszuschalten.

• Werden die Batterien während einer Aufnahme oder eines Löschvorgangs usw. entfernt, können alle Daten im internen Speicher des Gerätes verloren gehen, und ein nicht behebbarer Geräteschaden kann verursacht werden.

Ein- und Ausschalten des Gerätes

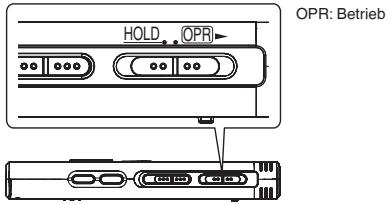

OPERATION/HOLD-Schalter

Einschalten des Gerätes

Ausschalten des Gerätes

Schieben Sie den OPERATION/HOLD-Schalter auf die Seite, woraufhin das Gerät und die Display-Beleuchtung einschalten. Schieben Sie den OPERATION/HOLD-Schalter auf die andere Seite und halten Sie ihn 2 Sekunden lang in dieser Stellung.

Wenn im Stoppzustand des Gerätes ca. 15 Minuten lang kein Bedienungsvorgang ausgeführt wird, erlischt die Anzeige im Display, wonach sich das Gerät automatisch ausschaltet.

Nach dem erstmaligen Einlegen der Batterien blinkt die Anzeige CLOCK im Display, um darauf hinzuweisen, dass die Uhr eingestellt werden muss (→ Siehe rechts).

HOLD-Funktion

Bei aktivierter HOLD-Funktion sind die Funktionstasten gesperrt.

Aktivieren/Deaktivieren der HOLD-Funktion

HOLD-Funktion aktiviert

HOLD-Funktion deaktiviert

• Bei aktivierter HOLD-Funktion werden Tastenbetätigungen selbst bei eingeschaltetem Gerät ignoriert (die Anzeige 10 erscheint im Display). Dies verhindert Bedienungsfehler (z. B. ein vorzeitiges Beenden der Aufnahme oder Wiedergabe).

Einstellen von Datum und Uhrzeit

Wenn die Uhr beim Einschalten des Geräts noch nicht eingestellt ist (z. B. bei der ursprünglichen Inbetriebnahme), blinkt die Anzeige CLOCK im Display. (Im eingeschalteten Zustand wechselt die Anzeige nach ca. 1 Minute auf 1/2 (blinkt)).

Die Uhr dient zur Erhaltung des Aufnahmedatums und zur Einstellung der Timeraufnahme. Bitte zuerst die Uhrzeit einstellen.

Für die Einstellung der Timeraufnahme bitte zuerst die Uhrzeit einstellen. Aufnahmen sind auch dann möglich, wenn die Uhr nicht eingestellt wurde. Anstelle des Aufnahmedatums und der Aufnahmezeit wird jedoch „- - - -“ angezeigt.

Wenn „CLOCK“ blinkt

• Das Gerät einschalten (→ Siehe links).

1. Drücken Sie ▶. Betätigen Sie +, - zur Einstellung der Jahreszahl und drücken Sie dann ▶ zur Eingabe.

Den Monat und das Tagesdatum auf gleiche Weise einstellen.

3. Betätigen Sie ▶, ▶ zur Wahl des Formats der Uhrzeitanzeige und drücken Sie dann ▶ zur Eingabe. 4. Betätigen Sie +, - zur Einstellung der Uhrzeit und drücken Sie dann zur Eingabe.

Wenn die Tasten +, - gedrückt gehalten werden, ändern sich die Ziffern schnell fortlaufend.

Wenn die Anzeige I, II, III (blinkt) oder die Uhrzeiteinstellung geändert werden soll

• Das Gerät einschalten (→ Siehe links).
• Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.

1. Drücken Sie [MENU/-REPEAT].

Die Anzeige XPLPSLP (blinkt) oder „CLOCK“ (blinkt) erscheint.

Θ+, − zur Wahl von „CLOCK“ betätigen und dann ▷ zur Eingabe drücken.

Falls „CLOCK“ blinkt, ⊢ zur Eingabe drücken.

Die Schritte 2, 3 und 4 oben ausführen.

Um die Uhreinstellung abzubrechen, [STOP] drücken. Die Uhr arbeitet mit einer Ganggenauigkeit von ±60 Sekunden/Monat bei Raumtemperatur. - Wenn der Akku vollständig entladen ist, wird die Uhrzeiteinstellung gelöscht.

Aufnahmeeinstellungen

Dieses Gerät verfügt über 4 verschiedene Einstellposten, die sich auf die Aufnahmequalität beziehen. Durch Wahl einer geeigneten Kombination der Aufnahmeeinstellungen können Sie die Tonqualität der jeweiligen Aufnahmesituation optimal anpassen.

Aufnahmeeinstellposten	Einstellungen und Anzeigen
Aufnahmemodus (→ Seite 5)	Hohe Qualität	XP : XP : LP : SLP
	Lange Aufnahme
Umschalten zwischen Monaural und Stereo (→ Seite 8)	Monaural	: MONO
	Stereo	: ST
Mikrofonempfindlichkeit (→ Seite 8)	Hoch	: MIC#1
	Normal	: MIC#1
	Niedrig	: MIC#
Zoom-Mikrofon (→ Seite 8)	Zoom-Mikrofon Ein	: ZOOM
	Zoom-Mikrofon Aus	: Keine Anzeige

Die insgesamt verfügbare Aufnahmezeit (→ Seite 20) ändert sich in Abhängigkeit vom Aufnahmemodus und der Stereo/Monaural-Einstellung.

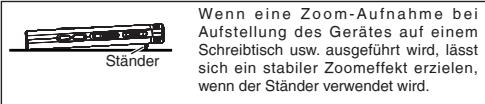

Umschalten der Aufnahmeposition

Dieses Gerät verfügt über drei verschiedene Aufnahmepositionen: [ZOOM], [WIDE] und [MANUAL]. Bei den Positionen [ZOOM] und [WIDE] werden feste Einstellungen verwendet, während die Einstellung von [MANUAL] wunschgemäß geändert werden kann. Mit dem Aufnahmepositions-Schalter wird zwischen den verschiedenen Aufnahmemodi umgeschaltet.

Aufnahmeposition	Einstellungen (Anzeigen) und Situationen
ZOOM	XP MONO MIC#1 ZOOM	Unterricht, Referate usw. (Aufnahmen der Stimme einer einzigen Person).
WIDE	XP ST MIC#1	Konferenzen usw. (Aufnahme mit lebhaftem Effekt).
MANUAL	XP MONO MIC#1 ZOOM	Diktate usw.
* Die Grundeinstellung [MANUAL] ist für Diktate geeignet. Die Einstellung kann nach Bedarf geändert werden (→ Seite 8).

Der Aufnahmemodus (XP, LP, SLP) kann in allen Positionen umgeschaltet werden (→ Seite 5).

Aufnahme

• Das Gerät einschalten (→ Seite 3).
• Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.

1. Den Aufnahmepositions-Schalter in die gewünschte Position bringen.

Den für die jeweilige Situation am besten geeigneten Aufnahmemodus wählen (→ Seite 4).

Einen Ordner für die Aufnahme wählen.

Bei jeder Betätigung von [FOLDER] wird der Reihe nach zwischen den verschiedenen Ordnern umgeschaltet. Ein Ordner von A|B|C|D|' kann gewählt werden (Die Standardeinstellung ist A). Bei Wahl von → wird die Aufzeichnung automatisch im Ordner A gespeichert (falls dieser Ordner bereits 99 Daten enthält, wird der nächste Ordner mit freiem Speicherplatz verwendet).

[REC/PAUSE] drücken (die Aufnahme startet).

Bei jeder Betätigung

Aufnahmepause → Fortsetzen der Aufnahme

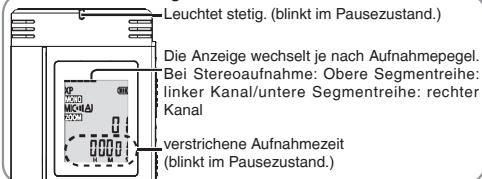

Anzeige während der Aufnahme

Beenden der Aufnahme: [STOP] drücken.

Die Einstellung des Aufnahmepositions-Schalters kann zwar auch während einer Aufnahme geändert werden, doch wird die neue Einstellung erst nach Ende der laufenden Aufnahme wirksam. Den Aufnahmemodus nach Bedarf umschalten (→ Siehe rechts). Darauf achten, das Zoom-Mikrofon und das eingebaute Mikrofon nicht mit den Fingern zu verdecken.

Ordner

Bei diesem Gerät bezieht sich der Ausdruck [Ordner] auf eine Speicherbank, in der aufgezeichnete Daten (bzw. Musikdaten) abgelegt werden. Bei diesem Gerät sind vier Audioordner, A B C D sowie ein Musikordner, #u vorhanden.

Datei

Die vom Anfang bis zum Ende einer Aufnahme aufgezeichneten Audiodaten werden in Form einer Datei abgespeichert.

Diese gespeicherten Daten werden als „Datei" bezeichnet.

Einstellen des Aufnahmemodus (XP/LP/SLP)

• Drücken Sie [STOP], um das Gerät auf Stopp zu schalten. 1 Drücken Sie [·MENU/-REPEAT]. Die Anzeige "XP LP SLP" (blinkt) erscheint. 2 Drücken Sie ▶ zur Eingabe. 3 Betätigen Sie ▶ zur Wahl von „XP“, „LP“ oder „SLP“ und drücken Sie dann ▶ zur Eingabe.
• Wenn die Aufnahme/Wiedergabe im SLP-Modus durch Rauschen beeinträchtigt wird, verwenden Sie den XP- oder LP-Modus.

Wiedergabe

• Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.
• Einen Ordner wählen (→ Siehe unten).
• Eine Datei zur Wiedergabe wählen (→ Siehe unten).

1 Drücken Sie ▶ (die Wiedergabe startet).

Einstellen der Lautstärke

Erhöhen der Lautstärke: + betätigen.

Verringern der Lautstärke: - betätigen.

Der Einstellbereich beträgt 0 bis 20. (Die Standardeinstellung ist 13.)

Funktionen bei Wiedergabe

Sprung: 卡 卡 betätigen.

Wenn während der Wiedergabe einer Datei gesprungen wird, so wird ein Sprung an den Anfang der Datei ausgeführt. Um an den Anfang der vorherigen Datei zurückzukehren, erneut innerhalb von 1 Sekunde drücken.

Suchlauf rückwärts/vorwärts: 山 gedrückt halten.

Stop: oder [STOP] drücken.

Wahl eines Ordners

Bei jeder Betätigung von [FOLDER] wird der Reihe nach zwischen den Ordnern umgeschaltet. Die folgenden Ordner „A“, „B“, „C“, „D“ und „F“ stehen zur Auswahl. Den Ordner wählen, der die zur Wiedergabe vorgesehene Datei enthält.

Wahl einer Datei

betätigen.

Bei jeder Betätigung ändert sich die Dateinummer.

Dateinummer

Nach Wahl einer Datei werden die Aufnahmeinformationen unter angezeigt.

Aufnahmezeit 1 Aufnahme-Startzeit zu Aufnahmezeit Gesamtzahl der Datenzeit im Ordner

Überprüfen der verbleibenden Aufnahmezeit

[FOLDER] während der Wiedergabe mindestens 1 Sekunde lang gedrückt halten.

Die verbleibende Wiedergabezeit der laufenden Datei wird 3 Sekunden lang angezeigt.

Während der ersten 3 Sekunden wird die verbleibende Wiedergabezeit der laufenden Daten nicht angezeigt.

Mithören des Tons über Ohrhörer

Einen Stereo-Ohrhörer (nicht mitgeliefert) anschließen.

Steckerausführung: 3,5 mm Stereo-Klinkenstecker

Empfohlener Ohrhörer: Panasonic RP-HV250

(Modell-Nr: Stand vom Dezember 2008.)

Mithören des Aufnahmetons

Einstellen der Lautstärke:

Die Lautstärke des mitgehörten Tons kann durch Betätigen von +,- eingestellt werden, ohne den Aufnahmepegel zu beeinflussen.

Abhören des Wiedergabetons

Während der Wiedergabe wird der Ton über den eingebauten

Lautsprecher ausgegeben. In einer lauten Umgebung ist der

Lautsprecherton möglicherweise schwer zu hören. In einem solchen Fall empfiehlt sich der Anschluss eines Stereo-Ohrhörers (nicht mitgeliefert).

Nach Anschluss eines Ohrhörers wird der eingebaute Lautsprecher vom Signalweg getrennt.

Löschen aufgezeichneter Dateien

• Einen Ordner wählen (→ Seite 6).

Θ [ERASE] während der Wiedergabe oder im Stoppzustand drücken. Zur Wahl der Datei betätigen. ① Löschen einer einzigen Datei ↓ ② Löschen aller Dateien eines einzigen Ordners ↓ ③ Löschen aller Dateien der Ordner A bis D ↓ ④ Löschen aller Dateien aller Ordner ↓ ⑤ Formatieren dieses Gerätes

① bis ④: Gesperrte Dateien sowie Dateien, die mit diesem Gerät nicht wiedergegeben werden können, können nicht gelöscht werden. 3 ▷ zur Eingabe drücken. 4 |,▶ zur Wahl von „y[5]“ betätigen und dann ▶/■ zur Eingabe drücken.

Nach beendetem Löschvorgang wird, angezeigt. Der Löschvorgang kann bis zu etwa einer Minute beanspruchen.

Formatierung

Bei einer Formatierung des Gerätes werden alle vorhandenen Dateien gelöscht, einschließlich von gesperrten Dateien, Musikdateien und Datendateien, die von einem PC usw. übertragen wurden.

Gelöschte Dateien können nicht wiederhergestellt werden. Dateien können nicht teilweise gelöscht werden. ● Drücken [STOP], um den Löschvorgang abzubrechen. Nach dem Löschen von Dateien werden die an diesem Gerät angezeigten Datennummern so aktualisiert, dass die Lücke gefüllt wird. Wenn das Symbol „□“ in der Ladezustandsanzeige blinkt, ist kein Löschen von Daten oder Formatieren möglich.

Sperren aufgezeichneter Dateien (Dateischutz)

Gesperrte Dateien können nicht gelöscht werden (außer bei Formatierung).

Diese Funktion ermöglicht es, wichtige Dateien gegen versehentliches Löschen zu schützen.

• Einen Ordner wählen (→ Seite 6).
• Drücken [STOP], um das Gerät auf Stopp zu schalten.

1 [·MENU/-REPEAT] drücken. Die Anzeige „XPLPSLP" (blinkt) erscheint. +, - zur Wahl von „LOCK“ betätigen und dann ▷ zur Eingabe drücken. 3 zur Wahl der zu sperrenden Datei betätigen.

① Wahl einer einzigen Datei

↓ ② Wahl aller Dateien eines einzigen Ordners ③ Wahl aller Dateien aller Ordner

4 zur Eingabe drücken. 5 |▶,▶ zur Wahl von „un“ betätigen und dann ▶/■ zur Eingabe drücken.

Die Sperre wird aktiviert.

Der Sperrvorgang kann bis zu etwas einer Minute beanspruchen.

Aufheben der Sperre:

Führen Sie zunächst Schritt ① bis ④ aus, und wählen Sie dann ⑤ auf und Eingabe in Schritt ⑤.

• [STOP] drücken, um den Einstellvorgang abzubrechen. • Bei Wahl einer gesperrten Datei erscheint die Anzeige „LOCK“. - Wenn der gewählte Ordner keine Daten enthält, erscheint die Anzeige „LOCK“ nicht. Wenn das Symbol C in der Ladezustandsanzeige blinkt, können Daten nicht gespeichert werden.

Ändern der Aufnahmeeinstellungen (Mono/Stereo)

Den Aufnahmepositions-Schalter in die Stellung [MANUAL] bringen (→ Seite 4). - Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.

1 [MENU-REPEAT] drücken. Die Anzeige „XPLPSL“ (blinkt) erscheint. 2 +, - zur Wahl von „MONO“ betätigen und dann ▶ zur Eingabe drücken. 3 zur Wahl von „MONO“ oder „ST“ betätigen und dann ▶ zur Eingabe drücken.

• [STOP] drücken, um den Einstellvorgang abzubrechen. Wenn „S“ gewählt und eingegeben wird, während „0001“ eingestellt ist (→ Siehe rechts), wird „0001“ ausgeschaltet. (Die Anzeige „0001“ verschwindet vom Display.)

Ändern der Aufnahmeeinstellungen (Mikrofonempfindlichkeit)

Den Aufnahmepositions-Schalter in die Stellung [MANUAL] bringen (→ Seite 4). - Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.

1 [MENU-/REPEAT] drücken. Die Anzeige „XPLSPL“ (blinkt) erscheint. 2 +, - zur Wahl von „MIC“ betätigen und dann ▶ zur Eingabe drücken. 3 zur Wahl der gewünschten Mikrofonempfindlichkeit betätigen und dann ▶ zur Eingabe drücken.

MIC·	MIC·I	MIC·II
Niedrig	Normal	Hoch

Ändern der Aufnahmeeinstellungen (Zoom-Mikrofon)

Wenn „Zoom-Mikrofon“ eingeschaltet ist, wird Schall in der Umgebung des Mikrofons mit verringerter Lautstärke aufgezeichnet, so dass Schall direkt vor dem Mikrofon deutlicher aufgezeichnet werden kann.

Bei Verwendung des Zoom-Mikrofons wird der Ton monaural aufgezeichnet.

• Den Aufnahmepositions-Schalter in die Stellung [MANUAL] bringen (→ Seite 4).
• Auf „MONO“ (Monaural) einstellen (→ Siehe links).
• Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.

1. [MENU-/REPEAT] drücken. Die Anzeige „XPLPSL“ (blinkt) erscheint. 2. Mit +, - die Wahl „ZOOM“ treffen und dann mit ▶/■ zur Eingabe drücken. 3. Mit +, - die Wahl „Ein“ oder „Aus“ treffen und dann mit ▶/■ zur Eingabe drücken.

• [STOP] drücken, um den Einstellvorgang abzubrechen. Wenn „S1*“ eingestellt ist (→ Siehe links), steht die Zoom-Aufnahmefunktion nicht zur Verfügung, und der Posten „ZOOM“ erscheint nicht in der Menüanzeige. • Wenn ein Gerät an die externe Mikrofonbuchse angeschlossen ist, steht die Zoomfunktion selbst dann nicht zur Verfügung, wenn „Zoom“ an diesem Gerät auf „On“ eingestellt ist. • Wenn eine Zoom-Aufnahme bei Aufstellung des Gerätes auf einem Schreibtisch usw. ausgeführt wird, empfiehlt sich der Gebrauch des Ständers (→ Seite 4).

Verhinderung einer unerwünschten Aufnahme (VAS)

Wenn das Mikrofon ca. 3 Sekunden lang keinen Ton aufnimmt, pausiert die Aufnahme automatisch. Sobald das Mikrofon danach erneut Ton aufnimmt, wird die Aufnahme automatisch fortgesetzt.

• Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.

1. [MENU-/REPEAT] drücken.

Die Anzeige „XPLPSLP“ (blinkt) erscheint.

2. Mit +, - die Wahl „Ein“ treffen und dann mit ▶/■ zur Eingabe drücken. 3. Mit +, - die Wahl „Aus“ treffen und dann mit ▶/■ zur Eingabe drücken.

Danach erscheint die Anzeige „VAS“.

Starten Sie die Aufnahme, um diese Funktion zu aktivieren. Wenn die Aufnahme bei aktivierter VAS-Funktion pausiert wird, blinken die Anzeige „VAS“ und die Aufnahmeanzeige.

Aufheben der VAS-Funktion:

Wählen Sie FFF und Eingabe in Schritt 3.

Darauf achten, diese Funktion vor wichtigen Aufnahmen auszuschalten. [STOP] drücken, um den Einstellvorgang abzubrechen.

Überprüfen der verbleibenden Aufnahmezeit

1 Halten Sie [FOLDER] während der Aufnahme oder im Stoppzustand mindestens 1 Sekunde lang gedrückt.

Die Restaufnahmezeit wird 3 Sekunden lang angezeigt.

Wenn nur noch kein freier Speicherplatz verbleibt, schaltet das Display automatisch auf die Anzeige der verbleibenden Aufnahmezeit um.

Im Stoppzustand zeigt der Balken den ungefähr verbleibenden freien Speicherplatz an.

Die Länge des Balkens ändert sich entsprechend der verbleibenden Aufnahmezeit.

Wenn nur noch weniger freier Speicherplatz verbleibt, blinkt der Balken.

• Wenn die verbleibende Aufnahmezeit unter 1 Stunde fällt.

Einstellen der Wiedergabegeschwindigkeits-Steuerfunktion

Die Geschwindigkeit der Wiedergabe kann auf 5 verschiedene Stufen eingestellt werden.

[•MENU/-REPEAT] während der Wiedergabe drücken. Die Anzeigen ₀ (blinkt) und SPEED^a (leuchtet) erscheinen im Display. (Bei Wahl von "f" wird nur SPEED^a (blinkt) angezeigt.) Zur Wahl von „SPEED" betätigen und dann zur Eingabe drücken. 3 |▶,▶ zur Wahl der gewünschten Wiedergabegeschwindigkeit betätigen.

Nach Drücken von erhöht sich die Wiedergabegeschwindigkeit, und das blinkende Symbol bewegt sich nach rechts. Nach Drücken von verringert sich die Wiedergabegeschwindigkeit, und das blinkende Symbol bewegt sich nach links.

4 zur Eingabe drücken.

• [STOP] drücken, um den Einstellvorgang abzubrechen. Bei Wiedergabe mit einer anderen als der Normalgeschwindigkeit (× 1) blinkt die Balkenanzeige am oberen Rand des Displays, und die Anzeige "SPEED" leuchtet auf.

Rauschminderung (EQ-Einstellung)

Diese Funktion sorgt für eine deutlicher hörbare Wiedergabe des aufgezeichneten Tons.

Bei Wahl von f steht diese Funktion nicht zur Verfügung.

1 [•MENU/-REPEAT] während der Wiedergabe drücken. Die Anzeigen ^Q (blinkt) und "SPEED" (leuchtet) erscheinen im Display. 2 zur Eingabe drücken. 3▶ zur Wahl von „un“ betätigen und dann▶/■ zur Eingabe drücken.

Nach der Einstellung wird E Q^d während der Wiedergabe angezeigt.

Aufheben der Rauschminderung (EQ-Einstellung):

Wählen Sie und Eingabe in Schritt ③.

• [STOP] drücken, um den Einstellvorgang abzubrechen.

Wiedergabe nach kurzem Rücklauf

Funktion für Wiedergabe nach kurzem Rücklauf: Nach Drücken von | | während der Wiedergabe wird an eine Stelle zurückgekehrt, die um ca. 5 Sekunden vor der aktuellen Position liegt, und die Wiedergabe an der betreffenden Stelle fortgesetzt.

• Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.

1 [MENU-/REPEAT] drücken. Die Anzeige ,XPLPSL a (blinkt) erscheint. 2+, - zur Wahl von „BSc" betätigen und dann▶/■ zur Eingabe drücken. 3 |▶,▶ zur Wahl von „ “ betätigen und dann▶/■ zur Eingabe drücken.

Danach erscheint die Anzeige _e^eBS^e.

Aufheben der Funktion für Wiedergabe nach kurzem Rücklauf:

Wählen Sie und Eingabe in Schritt ③.

[STOP] drücken, um den Einstellvorgang abzubrechen. Während der A-B-Wiederholwiedergabe (→ Seite 11) steht die Funktion für „Wiedergabe nach kurzem Rücklauf“ nicht zur Verfügung.

Wiederholwiedergabe/Folgewiedergabe

Bei jedem mindestens 1 Sekunde dauernden Gedrückthalten von [•MENU/-REPEAT] wechselt der Wiedergabemodus in der folgenden Reihenfolge:

Anzeige „ALL“:

Die Dateien des gewählten Ordners werden von der gewählten Datei bis zur letzten Datei der Reihe nach wiedergegeben. Nach beendetem Abspielen der letzten Datei stoppt die Wiedergabe automatisch. (Die Standardeinstellung ist „ALL“.)

Anzeige „ALL“

Alle Dateien des Ordners werden wiederholt abgespielt.

Keine Anzeige:

Nach beendetem Abspielen der laufenden Datei stoppt die Wiedergabe automatisch.

Anzeige , 心

Die laufende Datei wird wiederholt abgespielt.

• Eine der obigen Einstellungen wählen und dann ▶/■ drücken, um die Wiedergabe zu starten.

A-B-Wiederholwiedergabe

Der Abschnitt zwischen dem festgelegten Startpunkt (A) und dem festgelegten Endpunkt (B) wird wiederholt abgespielt.

1 Während der Wiedergabe [•MENU/-REPEAT] mindestens 1 Sekunde lang gedrückt halten.

Die betreffende Stelle wird als Startpunkt (A) festgelegt, und die Anzeigen A-B (blinkt) und U (leuchtet) erscheinen im Display.

Θ [MENU-REPEAT] am gewünschten Endpunkt (B) drücken.

Die Anzeige wechselt auf A B (leuchtet), und der festgelegte Abschnitt wird wiederholt abgespielt.

Aufheben der A-B-Wiederholwiedergabe:

[·MENU/-REPEAT] mindestens 1 Sekunde lang gedrückt halten oder

▶/■ während der Wiedergabe oder im Stoppzustand drücken.

In den folgenden Situationen kann die A-B-Wiederholwiedergabe nicht eingestellt werden: - Innerhalb von 1 Sekunde ab dem Anfang einer Datei und innerhalb von 2 Sekunden vor dem Ende der Datei - Wenn weniger als 2 Sekunden zwischen dem Startpunkt (A) und dem Endpunkt (B) liegen. Wird nur der Startpunkt (A) festgelegt und die Wiedergabe bis zum Ende der Datei fortgesetzt, so wird das Ende der Datei als Endpunkt (B) festgelegt, und die A-B-Wiederholwiedergabe beginnt. • Während der A-B-Wiederholwiedergabe steht die Funktion für Wiedergabe nach kurzem Rücklauf (→ Seite 10) nicht zur Verfügung.

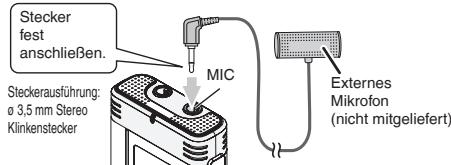

Aufnahme über ein externes Mikrofon

• Die Mono/Stereo-Einstellung an diesem Gerät dem jeweils verwendeten Mono- oder Stereo-Mikrofon anpassen (→ Seite 8).

① Den Ton aufnehmen (→ Seite 5). - Wenn der Aufnahmepegel zu niedrig oder zu hoch ist, stellen Sie die Mikrofonempfindlichkeit ein (→ Seite 8). - Bitte lesen Sie die Bedienungsanleitung des angeschlossenen Gerätes. Solange ein Gerät an die externe Mikrofonbuchse angeschlossen ist, steht die Mikrofonfunktion dieses Gerätes nicht zur Verfügung.

Abschalten des Bestätigungstons

• Drücken [STOP], um das Gerät auf Stopp zu schalten.

1 [·MENU-/REPEAT] drücken. Die Anzeige "XPLPSLP" (blinkt) erscheint. 2 +, - zur Wahl von „ö“ betätigen und dann ▶/■ zur Eingabe drücken. 3 zur Wahl von F betätigen und dann zur Eingabe drücken.

Einschalten des Bestätigungstons:

Wählen Sie „und Eingabe in Schritt 3.

• [STOP] drücken, um den Einstellvorgang abzubrechen.

Sicherheitsfunktion

Wenn ein Passwort registriert wurde, muss dieses eingegeben werden, um eine Wiedergabe mit diesem Gerät auszuführen oder dieses an einen PC anzuschließen zu können. Im Fall eines Verlusts oder Diebstahls des Geräts können die aufgezeichneten Daten nicht wiedergegeben werden, und ein PC kann dieses Gerät nicht erkennen, wenn das registrierte Passwort nicht eingegeben wird.

Wenn Sie Ihr Passwort vergessen haben, können Sie keine Daten in den Ordnern A bis D wiedergeben. Bitte notieren Sie sich Ihr Passwort unter „NOTIZ“ (→ Siehe unten).

Registrieren des Passworts (4-stellige Zahl)

• Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.

1 [•MENU/-REPEAT] drücken.

Die Anzeige, XPLPSLP (blinkt) erscheint.

2 +, - zur Wahl von „S“ betätigen und dann ▶/ zur Eingabe drücken.

3 |←,▶| zur Wahl von „ün“ betätigen und dann ▶ zur Eingabe drücken.

Die Passwort-Eingabeanzeige erscheint im Display.

4 +, - zur Wahl der ersten Ziffer betätigen und dann zur Eingabe drücken.

Auf die nächste Stelle umschalten und die zweite Ziffer eingeben. Diesen Vorgang wiederholen, um alle vier Ziffern einzugeben.

(Mit |, | wird zwischen den einzelnen Eingabestellen umgeschaltet.)

Nach beendeter Eingabe der 4. Ziffer wird das Passwort registriert.

Daraufhin erscheint das Symbol "S" im Display.

NOTIZ

Password

Wenn ein Passwort registriert wurde und ▶ gedrückt wird, um eine Datei wiederzugeben, erscheint die Passwort-Eingabeanzeige im Display (→ Siehe rechts).

Freigeben der Sicherheitsverriegelung:

① Wählen Sie "NF" und Eingabe in Schritt 3. ② Schritt ④ ausführen (das Passwort eingeben). Um die Uhreinstellung abzubrechen, [STOP] drücken. Um das Passwort zu ändern, zunächst die Sicherheitsverriegelung freigeben und dann das neue Passwort durch erneute Ausführung des Verfahrens ab Schritt ① registrieren.

Eingabe des registrierten Passworts

Schritt 4 links ausführen (das Passwort eingeben).

■ Wenn das richtige Passwort eingegeben wurde

Daraufhin wird die Sicherheitsverriegelung vorübergehend freigegeben, und die Audiodatei kann wiedergegeben werden. (Während der vorübergehenden Freigabe der Sicherheitsverriegelung blinkt das Symbol "S" im Display.) In dem Zustand A wird die Sperre erneut aktiviert.

• Wenn ca. 15 Minuten lang kein Bedienvorgang ausgeführt wird und sich das Gerät im Stoppzustand ausschaltet
• Wenn das Gerät länger als 15 Minuten nicht bedient wird

■ Wenn ein falsches Passwort eingegeben wurde

Das Gerät gibt einen Piepton ab, die Fehleranzeige "PRS Err" erscheint, und danach kehrt die Passwort-Eingabeanzeige auf das Display zurück. Wenn 5 Mal nacheinander ein falsches Passwort eingegeben wurde, beendet das Gerät die Annahme der Passwort-Eingabe. In einem solchen Fall geben Sie das Passwort erneut im obigen Zustand A ein (→ Siehe oben).

■ Wenn das Passwort vergessen wurde

Um das Passwort initialisieren zu können, müssen alle Daten gelöscht werden.

① Die Sperre aller ggf. gesperrten Dateien in Ordner A bis D aufheben (→ Seite 7). ② Alle Dateien aus Ordnern A bis D löschen (→ Seite 7). ③ In Schritt 3 des Abschnitts „Registrieren des Passworts“ die 4-stellige Zahl wählen und dann ▷ zur Eingabe drücken (→ Siehe links).

• Wenn dieses Gerät bei aktivierter Sicherheitsregelung an einen PC angeschlossen wird, erkennt der PC dieses Gerät nicht. Nach Anschließen des USB-Kabels erscheint die Passwort-Eingabeanzeige im Display. Das registrierte Passwort eingeben. ● Musikdateien können auch bei aktivierter Sicherheitsregelung aufgezeichnet und wiedergegeben werden.

Anschließen dieses Geräts an einen PC

Die mit diesem Gerät aufgezeichneten Dateien können auf einen Personalcomputer kopiert werden.

Den PC im Voraus starten. - Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.

1. Das USB-Kabel an dieses Gerät anschließen.

2. Das USB-Kabel an den PC anschließen.

• Ausschließlich das mitgelieferte USB-Kabel für den Anschluss an einen PC verwenden.

Das mitgelieferte USB-Kabel verwenden.

Auf keinen Fall das Kabel im Lieferumfang eines anderen Geräts für den Anschluss verwenden.

Achtung: Zum Anschluss dieses Geräts an einen PC ausschließlich das mitgelieferte USB-Kabel mit Ferritkern verwenden.

Wenn der PC dieses Gerät nicht erkennt

Falls die Anzeige „PRS“ erscheint, das Passwort eingeben (→ Seite 12).

Falls die Anzeige „HIU“ im Display erscheint, dieses Gerät vom Computer trennen, die Batterien auswechseln und das Gerät dann erneut an den Computer anschließen.

• Falls dieses Gerät an einen PC angeschlossen wird, wenn der Akku nicht eingesetzt bzw. der eingesetzte Akku entladen ist, kann der PC dieses Gerät nicht erkennen (→ Seite 17).

Systemanforderungen (Betriebssystem)

Windows 2000 (SP4), Windows XP und SP2, SP3, Windows Vista und SP1 (Stand: Dezember 2008)

Einzelheiten zu den Systemanforderungen sind Seite 16 zu entnehmen.

Abtrennen des USB-Kabels

Auf das Symbol (Windows 2000/Windows XP: [ ], Windows Vista: [ ]) in der Taskleiste des PC doppelklicken und dann den Anweisungen folgen, die auf dem Bildschirm erscheinen, um das USB-Kabel abzutrennen. (Je nach den im Betriebssystem vorgenommenen Einstellungen erscheint das Symbol u.U. nicht in der Taskleiste.) Nach Abtrennen des Kabels schaltet sich das Gerät aus.

USB-Massenspeicherfunktion

Dieses Gerät arbeitet als ein USB-Speichergerät und wird als das externe Speichergerät eines PC erkannt.

Datendateien können vom PC übertragen und in diesem Gerät abgespeichert werden.

Wenn das Gerät an den Computer angeschlossen ist, startet der Computer möglicherweise nicht (oder es wird kein System-Neustart ausgeführt). Daher wird empfohlen, das USB-Kabel von diesem Gerät abzutrennen, wenn der Computer gestartet (bzw. neu gestartet) wird. Wenn das Gerät an den Computer angeschlossen ist und der Computer gestartet (bzw. neu gestartet) wird oder in den Bereitschaftszustand umschaltet, kann es vorkommen, dass der Computer dieses Gerät nicht erkennt. Das Gerät einmal vom Computer trennen und dann erneut anschließen, oder das Gerät nach einem System-Neustart erneut an den Computer anschließen. - Bei gleichzeitigem Anschluss von zwei oder mehr USB-Geräten an einen einzigen Computer sowie bei Verwendung eines USB-Verteilers oder USB-Verlängerungskabels ist kein einwandfreier Betrieb gewährleistet. - Bitte schlagen Sie auch im Benutzerhandbuch des PC nach.

Öffnen eines Ordners dieses Gerätes am PC

Die nachstehende Beschreibung erläutert den Gebrauch von Windows XP (Betriebssystem).

Zunächst dieses Gerät an den PC anschließen (→ Seite 13). 1. Zum Öffnen auf [Start] → [Arbeitsplatz] klicken.

Dieses Gerät wird als Wechseldatenträger angezeigt.

Bei einem Wechseldatenträger handelt es sich um ein an den PC angeschlossenes externes Speichergerät (SD-Speicherkarte, USB-Speichergerät usw.). 2. Den Wechseldatenträger (dieses Gerät) öffnen.

Die Ordner dieses Gerätes (A bis D, MUSIC) werden angezeigt.

1. Einen Ordner (A bis D) dieses Gerätes öffnen. Die aufgezeichneten Dateien dieses Gerätes werden angezeigt.

Importieren von aufgezeichneten Dateien dieses Gerätes in einen PC

Zunächst den Wechseldatenträger (dieses Gerät) und dann den gewünschten Audioordner (A bis D) öffnen (siehe links). Die gewünschte aufgezeichnete Datei markieren und diese dann in einen Ordner usw. am PC importieren.

(Verwendung von „Kopieren“, „Drag & Drop“ usw.) Die Ordnernamen dürfen nicht geändert werden (A bis D, MUSIC). (Anderenfalls können die Dateien nicht mehr wiedergegeben werden.)

Zurückführen von aufgezeichneten Dateien an dieses Gerät vom PC

Zunächst den Wechseldatenträger (dieses Gerät) und dann den gewünschten Audioordner (A bis D) öffnen (siehe Seite links). Eine importierte Datei markieren und diese in einen Ordner dieses Gerätes zurückführen.

Dateien müssen grundsätzlich in den Ordner zurückgegeben werden, von dem sie ursprünglich importiert wurden. Wenn Dateien in einen anderen als den Originalordner zurückgegeben werden, können sie nicht mehr mit diesem Gerät wiedergegeben werden (Sicherstellen, dass das erste Zeichen des Dateinamens (A bis D) mit dem Buchstaben des Ordnernamens (A bis D) übereinstimmt.)

Während der Datenübertragung erscheint die Anzeige. (blinkt) im Display. Während die Anzeige blinkt, darf das USB-Kabel auf keinen Fall abgetrennt werden. Anderenfalls können die Daten der Datei unbrauchbar werden, dieses Gerät kann beschädigt werden, oder alle im Gerät gespeicherten Daten können verloren gehen. Die Dateinamen dürfen nicht geändert werden. (Anderenfalls können die Dateien nicht mehr wiedergegeben werden.) Bis zu jeweils 99 Dateien in Ordnern A bis D können mit diesem Gerät wiedergegeben werden. Mehr als 99 Dateien können nicht mit diesem Gerät abgespielt werden. Wenn Unterordner in Ordnern A bis D erstellt werden und aufgezeichnete Dateien in den neuen Ordnern abgelegt werden, können die betreffenden Dateien nicht mit diesem Gerät wiedergegeben werden. Die an dieses Gerät zurückgeführten Dateien werden in der Reihenfolge ihres Empfangs wiedergegeben. Die aufgezeichneten Dateien können mit dem PC wiedergegeben oder gelöscht werden. Dieses Gerät darf nicht mit einem PC formatiert werden.

Aufbau der Dateinamen

(von Dateien, die mit diesem Gerät aufgezeichnet wurden)

Jeder Dateiname besteht aus [Ordnername (1 Byte, 1 Buchstabe (A bis D)) + Dateinummer (1 Byte, 3 Ziffern) + Aufnahmedatum (1 Byte, 4 Ziffern)].

Wiedergeben von Musik mit diesem Gerät (Übertragen von MP3-Musikdateien an dieses Gerät)

MP3-Musikdaten können von einem PC an dieses Gerät übertragen werden, um den Genuss von Musik zu ermöglichen.

Zunächst den Ordner MUSIC dieses Geräts öffnen. 1. Eine MP3-Musikdatei oder einen Ordner, der MP3-Musikdateien enthält, zur Übertragung an den Ordner MUSIC des Geräts markieren.

• Daten in einem Unterordner, der im Ordner MUSIC erstellt wurde, können wiedergegeben werden. Dabei ist zu beachten, dass nur die Daten in Ordnern wiedergegeben werden, die sich auf der 1. und 2. Unterebene befinden. Die Daten in Ordnern auf der 3. und weiteren Unterebenen können nicht wiedergegeben werden.
• Die auf dieses Gerät heruntergeladenen Audiodateien und Ordner werden in der Reihenfolge ihres Empfangs wiedergegeben. In der unten abgebildeten Ordner-/Dateistruktur jedoch werden die Daten in „M2“ erst nach Beendigung der Wiedergabe aller Daten in „M1“ wiedergegeben, da die 1. Unterebene in der Reihenfolge des Herunterladens Vorrang besitzt. Selbst wenn „M1-2“ nach „M2-1“ heruntergeladen wurde, werden die Daten in „M1-2“ zuerst wiedergegeben. Dateien, die sich direkt unter dem Ordner befinden, werden zuerst wiedergegeben; selbst wenn „A.mp3“ beispielsweise zuletzt heruntergeladen wurde, wird „A.mp3“ zuerst wiedergegeben. In der unten abgebildeten Ordner-/Dateistruktur erfolgt die Wiedergabe der Daten in der folgenden Reihenfolge an diesem Gerät: A.mp3 → B.mp3 → C.mp3 → D.mp3 → E.mp3 → F.mp3 → G.mp3.

Unterordner-/Dateistruktur des Ordners MUSIC (Beispiel)

(„M1“ usw. bezeichnen jeweils einen Ordner, „A.mp3“ usw. bezeichnen jeweils eine Datei.)

Wiedergeben von Musik mit diesem Gerät (Abspielen von MP3-Musikdateien mit diesem Gerät)

• Trennen Sie das USB-Kabel ab (→ Seite 13). Das Gerät einschalten (→ Seite 3).
• Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.

1. [FOLDER] zur Wahl von „MUSIC“ (Ordner MUSIC) betätigen. 2. | zur Wahl der Datei betätigen, die wiedergegeben werden soll. 3. Drücken (die Wiedergabe startet).

Stopp:

▸ oder [STOP] drücken.

Einzelheiten zu den Wiedergabeverfahren sind Seite 6 zu entnehmen. - Im Ordner „MUSIC“ können bis zu 999 Dateien wiedergegeben werden. Maximal können 999 Dateien mit diesem Gerät abgespielt werden. - Der Datei- oder Ordnername kann nicht angezeigt werden. Angefangen mit „NNN“ (Dateinummer) werden aufeinanderfolgende Nummern in der Reihenfolge der Wiedergabe angezeigt. - Dateien eines anderen Formats als MP3, z.B. Dateien der Formate WMA und AAC, können nicht wiedergegeben werden. (Die Dateinummer wird nicht im Display angezeigt.) MP3-Musikdaten, die mit Kopierschutz versehen sind, können nicht wiedergegeben werden. MP3-Musikdaten mit variabler Bitrate können während der Wiedergabe Probleme verursachen, und die Anzeige der verstrichenen Spielzeit weicht möglicherweise von der tatsächlich verstrichenen Zeit ab.

Pflege und Gebrauch

Zur Reduzierung des Risikos von HF-Einstreuungen, die durch Kopfhörer-, Ohrhörer- oder Mikrofonkabel verursacht werden können, ausschließlich geeignetes Zubehör mit einer maximalen Kabellänge von 3 Metern verwenden.

Gerät

• Betrieb und Aufstellung dieses Gerätes in der Nähe von Wärmequellen sind zu vermeiden. Um eine Beschädigung zu vermeiden, dieses Gerät vor Nässe (Regen, Wasser und anderen Flüssigkeiten) schützen.
• Der eingebaute Lautsprecher des Gerätes besitzt keine magnetische Abschirmung. Dieses Gerät nicht in unmittelbarer Nähe eines Fernsehgeräts, Personalcomputers oder anderen Gerätes aufstellen, das für elektromagnetische Einstreuungen empfindlich ist, und von magnetisierten Karten (z.B. Bankkarten und Monatskarten) fernhalten.

Batteriehinweise

• Die Ummantelung von Batterien nicht entfernen, und keine Batterie verwenden, deren Ummantelung sich teilweise abgelöst hat.
• Beim Einlegen der Batterien die Polaritätsmarkierungen ⊕ und ⊙ im Inneren des Batteriefachs beachten.
• Keine Batterien unterschiedlicher Sorten oder eine gebrauchte und eine frische Batterie gemeinsam einlegen.
• Die Batterien entfernen, wenn das Gerät längere Zeit nicht verwendet werden soll.
• Batterien auf keinen Fall erhitzen oder offenen Flammen aussetzen.
• Das Gerät nicht längere Zeit über in einem mit geschlossenen Türen und Fenstern in praller Sonne geparkten Fahrzeug zurücklassen.
• Auf keinen Fall versuchen, herkömmliche Trockenzellen aufzuladen.
• Bei unsachgemäßem Umgang mit Batterien besteht die Gefahr eines Auslaufens von Batterieelektrolyt, was eine Beschädigung von Gegenständen, die mit dem Elektrolyt in Kontakt kommen, sowie einen Brandausbruch zur Folge haben kann. Falls Elektrolyt aus den Batterien ausgelaufen ist, nehmen Sie Kontakt mit Ihrem Fachhändler auf. Wenn Elektrolyt mit Körperteilen in Kontakt gekommen ist, die betroffenen Stellen unverzüglich unter fließendem Wasser abspülen.
• Verbrauchte Batterien sachgerecht entsorgen.
• Batterien (AAA, LR03) außerhalb der Reichweite von Kleinkindern halten. Magen- und Darmerkrankungen können die Folge sein, wenn eine Batterie versehentlich verschluckt wird.
• Wenn Batterien in einer Tasche mitgeführt werden, ist sorgfältig darauf zu achten, dass sie nicht mit anderen Metallgegenständen, z. B. Halsketten oder Münzen, in Berührung kommen können. Kontakt mit Metall kann einen Kurzschluss verursachen, der einen Brandausbruch zur Folge haben kann. Akkus sollten zur Sicherheit unterwegs stets in einem Tragebehälter mitgeführt werden.

Allergiehinweis

• Stellen Sie den Gebrauch des Gerätes ein, falls der Ohrhörer oder andere direkt mit der Haut in Berührung kommende Teile ein Gefühl von Unwohlsein verursachen.
• Anderenfalls kann es zu Hautausschlag und anderen allergischen Reaktionen kommen.

Systemanforderungen

PC	IBM PC/AT-kompatible Personalcomputer
Betriebssystem	• Windows® 2000 Professional SP4 • Windows® XP Home Edition/Professional und SP2, SP3 • Windows Vista® Home Basic/Home Premium/Business/Ultimate und SP1
Schnittstelle	USB-Anschluss (bei Verwendung eines USB-Hub oder eines Veränderungskabels ist der Betrieb nicht gewährleistet.)
* Bestimmte PCs konnen möglichwerse auch dann nicht verwendert werden, wenn die die obigen Systemanforderungen erfüllen. • Ein einwandfrüder Betrieb ist nur unter den kompetitiven Betriebsystemen gewährleistet. • Bei Einsatz mit einem Betriebssystem-Upgrade ist kein einwandfrüder Betrieb gewährleistet. • Dieses Gerät ist nicht mit einer Multiboot-Systemumgebung kombiniel. • Bei Einsatz mit selbstgebauten Computern ist kein einwandfrüder Betrieb gewährleistet. • Bei Einsatz auf einem 64-Bit-PC ist kein einwandfrüder Betrieb gewährleistet. • Bei Verwendung von Windows Media® Player mugs der PC die Systemanforderungen von Windows Media® Player erfüllen. Einzelheiten zum Windows Media® Player sind von Microsoft Corporation erhältlich. • Bei „Microsoft“, „Windows“, „Windows Media“ und „Windows Vista“ handelt es sich um eingetragene Marken bzw. Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. • Der Einsatz von MPEG Layer-3 Audiodecodierungsrungs-Technologie bei thisem Gerät erfolgt unter Lizenz von Fraunhofer IIS und Thomson. • Bei „IBM“ und „PC/AT“ handelt es sich um eingetragene Marken von International Business Machines Corporation der Vereinigten Staaten. • Bei allen anderen in dieser Dokument erwähnten System- und Produktbeziehungen handelt es sich länger um eingetragene Marken bzw. Marken der betreffenden Unternehmen. Die Symbole™ und® werden in dieser Dokument nicht verwendert. • Je nach der Betriebsergabung des PC kann es vorkommen, dass Funktionstörungen aufreten (Audiodateien/Musikdaten können z.B. nicht übertragen werden, oder die übertragenen Daten können nicht verwendert werden.) • Panasonic und Panasonic-Fachhandländer übernehmer keinerlei Haftung für den Verlust von Audiodateien sowie andere direkte oder Folgeschäden, die nicht auf vorsitzliche oder grobe Fahrlichkeit auf Hersteller-bzw. Vertriebsseite zurrückzuführen sind. • Dieses Modell ist nicht mit IC-Recordern des TRC/ADPCM-Formats von Panasonickompatibel. Außen dem einen Daten, die mit dieser Gerät aufgezeichnet wurden, nicht mit derartigen IC-Recordern wiedergegeben und/oder mit der Voice Editing-Software im Lieferungsfang der betreffenden IC-Recorder gesseen werden. • Der mit dieser Gerät aufgezeichnete Inhalt kann ohne Verwendung von Spezial-Software direkt an einen Computer übertragen werden. Die Software (Voice Editing) gehört nicht zum Lieferungsfang這些 Gerätes.

Störungsbeseitigung

Bitte überprüfen Sie im Störungsfall die Hinweise der nachstehenden Tabelle, bevor Sie den Kundendienst in Anspruch nehmen. Falls Sie Fragen zu den Prüfpunkten haben oder sich eine Störung anhand der unten angegebenen Abhilfemaßnahmen nicht beseitigen lässt, wenden Sie sich bitte an Ihren Fachhändler.

Störung	Prüpfunkte
Akku
Dieses Gerät arbeitet nicht mit einem Akku, der mit einem anderen Gerät einwandfrei Funktioniert.	· Dieses Gerät betrachtet Batterien u.U. auch dann als verbraucht, wenn sie noch nicht vollständig erschöft sind. Diese Maßnahme dient zur Sicherung der Uhreinstellung.
Bedienung
Das Gerät Funktioniert nicht.	· Sicherstellten, dass der Akku korrekt eingelegt wurde. · Bei Anschluss an einen PC kann these Gerät nicht über seine Bedienelemente betägt werden.
Wenn die Anzeige „nU“, „d“ erscheid, kann das Gerät nicht betägt werden.	· Die HOLD-Funktion ist aktiviert. Die HOLD-Funktion deaktivieren (→ Seite 3).
Display
Die Anzeige „CLOCK“ oder „I.U.“, „nU“ blinking im Display.	·itte zuerst die Uhrzeit einstellen (→ Seite 3).
„f“ „u“ „l“ anderscheid im Display.	·Der Ordner A, B, C oder D enthalt bereits 99 Dateien. ·Es ist kein freier Speicherplatz vorhanden (→ Seite 20). Nicht mehr benötigte Dateien und andere Daten als MP3-Dateien löschen (→ Seite 7, 14).
„u“ „d“ „u“ anderscheid im Display.	·Wenn die Batterien nahezu erschöpf sind, erscheidt die Anzeige „u“, „d“ „u“ „nU“ selbst dann im Display, wenn das Gerät an einen Computer angeschlossen ist, und der Computer kann these Gerät nicht erkennen. Dieses Gerät etwa vom Computer trennen, die Batterien auswechseln. (Falls momentan keine Batterien eingelegt sind, legen Sie Batterien ein) (→ Seite 2). Dann das Gerät erneut anschließen.
„ZOOM“ anderscheid nicht in der Menüanzeige.	·„S“ wurde eingestellt. Bei Einstellung auf „MENO“ , erscheidt „ZOOM“ in der Menüanzeige (→ Seite 8).
„EF+“ anderscheid im Display.	·Diese Anzeige erscheidt, während Daten im Gerätactualisiert werden (z.B. nach Abtrennen diese Gerätes vom PC, nach dem Einschalten des Gerätes usw.).
Während des Einstellvorgangs anderscheid die normale Anzeige im Display.	·Wenn während des Einstellvorgangs innerhalb von 60 Sekunden kein Bedienungsvorgangstattfindet, wird der Einstellvorgang abgebrochen, und die normale Anzeige erscheidt im Display.
Die Anzeige „nU“, „d“ „r“ anderscheid.	·Die Formatierung wurde mit einem Personalcomputer usw. ausgeführlt, oder das Dateisystem ist beschäftigt. Führer Sie die Formatierung an dieser Gerät aus (bei der Formatierung werden alle Daten gelöscht) (→ Seite 7).
Die Anzeige „s“, „d“ „r“ anderscheid.	·Das Betriebsprogramm ist beschäftigt.itte wenden Sie sich an ihren Fachhändler.

Störungsbeseitigung

Störung	Prüpfunkte
Display
Die Anzeige „[rr]" entscheid.	·Es wurde versucht, eine MP3-Datei wiederzugegeben, die nicht mit thisem Gerät abgespielt werden kann, oder die MP3-Datei ist defekt. Löschen Sie die MP3-Datei, die nicht abgespielt werden kann. Wenn sich das Problem nicht beseitigen{lasset, ist das Dateisystem beschädigt. Führten Sie die Formatierung an thisem Gerät aus (bei der Formatierung werden alle Daten gelöscht.) (→ Seite 7).
Aufnahme
Der frei Speicherplatz wurde früher als erwartet verbraucht.(Die Anzeige „FULL" entscheidet früher als erwartet.)	·Im Stereo/XP-Modus beträgt die verfügbare Aufnahmeezeit nur etwa ein Sechzehnter der im Monaural/SLP-Modus verfügbaren Aufnahmezeit (→ Seite 20).Die langsten Aufnahmen sind im SLP-Modus und bei Wahl von „MONO" möglich (→ Seite 5, 8).·Wenn eine niedrigere Bitrate zum Rippen von Musik-CDs verwendet wird, kann eine größere Anzahl von Titeln in thisem Gerät gespeichert werden.Ist eine große Menge an Daten eines anderen Formats als MP3 gespeichert worden? Nicht mehr besteht Daten löschen (→ Seite 14).
Die Aufnahme stoppt plötzlich.	·Die VAS-Funktion hat angesprochen (→ Seite 9).
Beim Mithören des Aufnahmetons über Ohrhörer tritt Rückkopplungsheulen auf.	·Verringerern der Lauststärke (→ Seite 6).·Für einen größeren Abstand zwischen Ohrhörer und Gerät sorgen.·Bei Verwendung eines externen Mikrofons für einen ausreichenden Abstand zwischen einem Ohrhörer und dem externen Mikrofon sorgen.
Eine Aufnahme wurde unterbrochen.	·Die Daten werden u.U. nichtactualisiert, wenn das Gerät einer starken Erschütterung ausgesetzt (z.B. fallen gelassen) wurde oder sich der Akku während der Aufnahme entladen hat.
„- - - - "erscheid an Stelle des Datum der Aufnahme.	·Die Uhr einstehen (→ Seite 3).
Die Anzeige „400M" entscheid nicht.	·Ein externes Mikrofon wird momentan verwendet (→ Seite 8).
Wiedergabe
Eine mit thisem Gerät aufgezeichneteDatum kann nicht wiedergegeben werden.	·Der Nameinasse wurdeneändert. In Ordner A bis D konnen nur Datumien wiedergegeben werden, deren Name den vorgeschriebenen Aufbau aufweisen (→ Seite 14).
Die Wiedergabegeschwindigkeit ist zu hoch oder zu niedrig.	·Die Wiedergabegeschwindigkeit wurde geändert (→ Seite 9).
Die Reihenfolge der Wiedergabe hat sich geändert, nachdem Datumen, die einzelmal an einen PC importiert wurden, in thises Gerät zurückgebung worden sind.	·Dies beruht auf der Tatsache, dass Dateien, die von einem PC importiert wurden, am Ende des betreffenden Ordners abgelegt werden.
Wiedergabe
Über den Ohrhörer wird kein Ton abgegeben, oder der Ton ist zu leise bzw. verraucht.	· Sicherstellten, dass der Stecker bis zum Anschlag in die Buchse eingeschoben ist. · Den Stecker reinigen.
Der Klang ist verzerrt. Zu Beginn der Wiedergabe macht sich Rauschen bemerkbar.	· Die Mikrofonempfindlichkeit verringern (→ Seite 8) oder den Abstand zur Tonquelle erhöhen.
Der Lautspricher gibt keinen Ton ab.	· Nach Anschluss eines Ohrhörs wird der Lautspricher vom Signalweg getrennt.
Geräische machen sich bemerkbar.	· Falls ein Handy gleichzeitig mit thisem Gerät verwendet wird, für einen größeren Abstand zwischen den beiden Geräten sorgen.
Der Aufnahmeton enthalt so starkes Rauschen, dass die Wiedergabe schwer verständlich ist.	· Das Rauschen reduzieren (→ Seite 9). Das Rauschen wird reduziert, so dass der Wiedergabeton deutlicher hörbar ist.
Sonstiges
Das Gerätlässst sich nicht einschalten.	· Die Batterien sind möglicherweise erschöft. Wechseln Sie die Batterien aus (→ Seite 2).
Das Gerät schaltet sich selbstätig aus.	· Wenn ca. 15 Minuten lang kein Bedienvorgangstattfindet, schaltet sich das Gerät automatisch aus. Das Gerät wird durch Schieben des OPERATION/HOLD-Schalters auf die Seite „OPB“-eingeschaltet (→ Seite 3).
Eine Daté oder ein Ordner kann nicht gelöscht werden.	· Die Daté ist gespert (→ Seite 7). · Der Ordner ist bereits leer. · Die Anzeige „(blinkt) entscheid (→ Seite 7).
Dieses Gerät wird von einem PC nicht erkannt.	· Das Betriebssystem des PC ist u.U. nicht mit thisem Gerät kompatibel (→ Seite 16). · Ein Passport wurde registriert (→ Seite 12). · Sind Batterien in das Gerät eingelegt? Falls nicht, legen Sie Batterien ein. · Wenn die Restspannung des Akkus zu niedrig ist, entscheid die Anzeige „u5b-¬n0" im Display, und der PC kann这点es Gerät nicht erkennen (→ Seite 17).

Pflege und Instandhaltung

Die Außenflächen des Gerätes mit einem trockenen, weichen Tuch reinigen.

Bei starker Verschmutzung des Gerätes ein Tuch mit Wasser anfeuchten, gründlich auswringen, die Schmutzflecken damit abwischen und anschließend mit einem trockenen Tuch nachreiben. Keine Lösungsmittel wie Benzol, Farbverdünner, Alkohol, Haushaltsreiniger oder chemisch behandelte Reinigungstücher usw. zur Reinigung des Gerätes verwenden. Derartige Substanzen können eine Verformung des Gehäuses oder ein Abblättern der Lackierung verursachen.

Technische Daten

Spannungsversorgung

Batterien

Ein 3,0 V (2 Mikrozellen der Höhe ,AAA" LR03)

Ton

Abtastfrequenz (Stereo/Monaural)	XP: 44,1 kHz/44,1 kHz LP: 22,05 kHz/16 kHz SLP: 8 kHz/8 kHz
Aufnahmeformat	MP3
Für Wiedergabe geeignete Bitraten (Ordner MUSIC)	8 kbit/s bis 320 kbit/s
Für Wiedergabe geeignete Abtastfrequenzen (Ordner MUSIC)	8 kbit/s bis 48 kHz
Frequenzgang	XP: 180 Hz bis 15.100 Hz LP: 180 Hz bis 6.700 Hz SLP: 180 Hz bis 2.900 Hz
Signal-Rauschabstand des eingebauten Mikrofonds	40,5 dB (XP) Filter (JIS A)

USB		USB2.0 (Hi-Speed)
Tonausgänge	Ohrhörerbuchse	ø 3,5 mm, 16 Ω, 3 mW max.
	Lautspr echerausgang	ø 20 mm, 8 Ω, 330 mW max.
Audioeing	Externes Mikrofon	ø 3,5 mm, 0,80 mV über Leistungsstecker

Interner Speicher	1 GB*1
Betriebstempoatur	0°C bis 40°C
Betriebsluftfeuchtigkeit	20% bis 80% (ohne Kondensatbildung)

*1 Der nutzbare Speicherplatz ist etwas geringer.

Betriebszeit (kann sich je nach Betriebsbedingungen verkürzen).

Mikrozelle (LR03, Grüße „AAA“)	Aufnahemodus		Aufnahme-3	Wiedergabe-4
Alkalibatterie-2	Stereo	XP	ca. 23 Std.	ca. 35 Std.
		LP	ca. 29 Std.	ca. 35 Std.
		SLP	ca. 32 Std.	ca. 35 Std.
	Monaural	XP	ca. 32 Std.	ca. 35 Std.
		LP	ca. 42 Std.	ca. 35 Std.
		SLP	ca. 45 Std.	ca. 35 Std.

2 Bei Verwendung der empfohlenen Panasonic-Alkalibatterie. 3 Bei ausgeschaltetem Zoom-Mikrofon. *4 Bei Tonausgabe über Lautsprecher (Lautstärkepegel: 13, EQ: Aus, Wiedergabegeschwindigkeit: × 1)

Verfügbare Standard-Aufnahmezeiten

Aufnahemodus		Zeit	Bitrate
Stereo	XP	17 Std. 50 Min.	128 kbit/s
	LP	35 Std. 50 Min.	64 kbit/s
	SLP	143 Std. 40 Min.	16 kbit/s
Monaural	XP	35 Std. 50 Min.	64 kbit/s
	LP	71 Std. 50 Min.	32 kbit/s
	SLP	287 Std. 30 Min.	8 kbit/s

Außenabmessungen max. (B × H × T)

40,4 mm × 110,6 mm × 16,8 mm

Gehäuseabmessungen (B × H × T)

39,0 mm × 110,6 mm × 15,1 mm

Masse

Ca. 65 g mit Batterie

Ca. 43 g ohne Batterie

Änderungen der technischen Daten bleiben jederzeit vorbehalten.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an ihre örtlichen Verwaltungsbehörden, ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieser Abfälle Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Cd

Hinweis zum Batteriesymbol (unter zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Sehr geehrter Kunde

Die verbleibende Wiedergabezeit der laufenden Datei wird 3 Sekunden lang angezeigt.

Wenn der Computer dieses Gerät nicht erkennt

Mitgeliefertes Zubehör

1 USB-Kabel

Anschlusstyp: 0 3,5 mm Stereo-Miniklinke

Mitgeliefertes Zubehör

1 USB-Kabel

Anschlusstyp: 3,5 mm Mini-Stereo-Anschluss

Anschlusstyp: 0 3,5 mm Stereo-Miniklinke
