BEDIENUNGSANLEITUNG ST12 Cotech

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.

Original Bedienungsanleitung

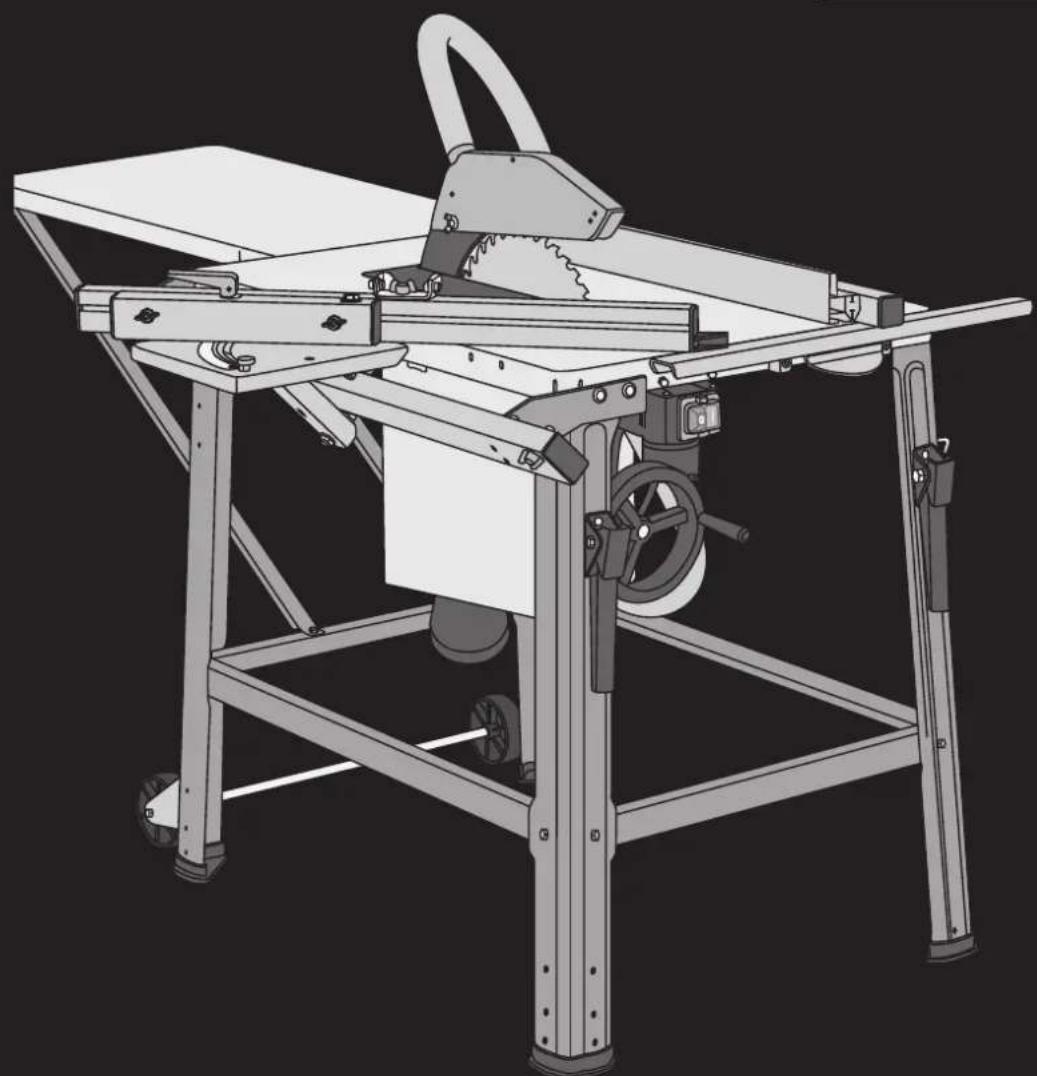

Table Saw

ART.NO 40-8280 MODEL ST12

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

• Sicherstellen, dass alle, die mit der Maschine arbeiten, die Sicherheitshinweise gelesen und verstanden haben.
• Die Maschine nur bei technisch einwandfreier Funktion verwenden. Dabei stets die Richtlinien, Sicherheitsbestimmungen und Warnhinweise aus der Bedienungsanleitung beachten. Störungen, die sich auf die Sicherheit auswirken können, sind sofort zu beseitigen.
• Bei Verwendung der Maschine müssen alle Sicherheitsvorrichtungen montiert sein.
  • Ausschließlich Werkzeuge verwenden, die der europäischen Norm EN 847-1 entsprechen.
• Alle Sicherheitsvorschriften für die Maschine in vollständiger, leicht zugänglicher und gut lesbarer Form aufbewahren.
  • Dafür sorgen, dass die Maschine auf einer stabilen Unterlage steht.
• Sicherstellen, dass alle Anschlusskabel unbeschädigt und korrekt angeschlossen sind.
• Bei Anschluss an das Stromnetz Kinder von der Maschine fernhalten.
• Das Gerät ist nicht für Personen (einschließlich Kindern) mit eingeschränkten physischen oder geistigen Fähigkeiten geeignet. Das Gerät ist nur dann für Personen mit mangelnder Erfahrung/Wissen geeignet, wenn diese in die sichere Handhabung eingeführt worden sind und die Gefahren beim Gebrauch verstehen und einschätzen können.
• Personen an der Maschine nicht bei der Arbeit stören.
• Um das Arbeiten einer weiteren Person an der Tischkreissäge zu ermöglichen, um die Reste der Werkstücke anzunehmen, muss die Maschine mit einer Tischverlängerungsplatte ausgestattet sein. Diese weitere Person darf ausschließlich am Ende der Tischverlängerungsplatte stehen.
• Den Arbeitsplatz sauber halten. Vollgestellte Flächen und Tische erhöhen das Risiko von Unfällen.
• Geeignete Kleidung tragen. Keine lockeren Kleidungs- oder Schmuckstücke tragen, da sie an rotierenden Teilen hängenbleiben können. Für die Arbeit im Freien wird das Tragen rutschfester Schuhe empfohlen. Bei langem Haar ein Haarnetz (o. Ä.) tragen.
• Immer persönliche Schutzausrüstung tragen. Augenschutz tragen. Bei staubenden Arbeiten einen Staubfilter oder eine Schutzmaske verwenden.
  • Die Drehrichtung von Motor und Werkzeug beachten.
  • Die Sicherheitsvorrichtungen der Maschine dürfen weder entfernt noch außer Kraft gesetzt werden.
• Das Einstellen, Justieren, Messen und Reinigen der Maschine darf nur erfolgen, wenn die Maschine komplett vom Stromnetz getrennt ist.
  • Vor der Behebung eventueller Störungen die Maschine vom Stromnetz getrennt werden.
• Bei staubenden Arbeitsmomenten muss die Maschine an eine Absaugvorrichtung anschließen.
• Ausschließlich scharfe und fehlerfreie Sägeblätter verwenden.
• Sägeblätter aus Schnellarbeitsstahl dürfen nicht verwendet werden.
• Der Spaltkeil ist eine wichtige Schutzvorrichtung, die das Werkstück führt und ein Zurückschlagen des Werkstücks verhindert. Außerdem verhindert der Keil ein versehentliches Berühren des Sägeblatts von hinten.
  • Die Schutzabdeckung muss bei jedem Arbeitsmoment über dem Werkstück abgesenkt sein.
• Sie muss waagerecht über dem Sägeblatt angebracht sein.
• Beim Längssägen schmaler Werkstücke, die dünner als 120 mm sind, ist ein sog. Schiebeholz zu verwenden. Das Schiebeholz soll verhindern, dass die Hände beim Arbeiten zu nah an das Sägeblatt kommen.
• Ist die Einsatzplatte beschädigt, muss sie sofort ausgewechselt werden.
  • Vor Verlassen des Arbeitsplatzes den Motor ausschalten und die Maschine vom Stromnetz trennen.
• Die Maschine muss auch vom Stromnetz getrennt werden, wenn sie nur ein kleines Stück versetzt werden soll. Vor dem Wiedereinschalten sicherstellen, dass die Maschine korrekt an das Stromnetz angeschlossen ist.
  • Installationen, Reparaturen und Servicearbeiten ausschließlich von dazu befugtem Personal ausführen lassen.
• Sofort nach dem Abschluss von Reparaturen oder Inspektionen sämtliche Schutz- und Sicherheitsvorrichtungen anbringen.
• Kein Kinderspielzeug.
• Das Gerät nicht bei Müdigkeit oder unter Einfluss von Medikamenten, Alkohol oder anderen Drogen verwenden.

Besondere Sicherheitsvorschriften

• Wird das mitgelieferte Stativ nicht zur Aufstellung verwendet, ist die Maschine auf einem stabilen, tischähnlichen Gestell zu platzieren, auf dem es gerade steht. Die Arbeitshöhe muss mindestens 800 mm betragen.
• Sägearbeiten sind stets vor der Maschine und links vom Sägeblatt stehend auszuführen.
• Zur Vermeidung von Unfällen muss der Arbeits- und Bewegungsumkreis der Maschine frei von überflüssigen Gegenständen sein.
  • Das zu bearbeitende Werkstück muss frei von Objekten wie Nägeln und Schrauben sein.
  • Die Tischkreissäge ist ausschließlich für die Bearbeitung von Holz und holzähnlichen Materialien vorgesehen.
• Dabei ausschließlich Originalwerkzeug bzw. -zubehör verwenden.

Auch nach erfolgter Montage der erforderlichen Schutzvorrichtungen gemäß den geltenden Vorschriften bestehen bei der Verwendung der Tischkreissäge noch folgende Gefahren:

• Verletzungsgefahr an Fingern und Händen durch das Sägeblatt, wenn das Werkstück nicht sachgemäß geführt wird.
• Verletzungsgefahr durch ein Fortreißen des Werkstücks, das falsch festgehalten oder geführt wird.
• Gesundheitsrisiko durch Lärm. Bei der Arbeit wird der zulässige maximale Schallpegel überschritten. Daher unbedingt persönliche Schutzausrüstung wie z. B. Gehörschutz tragen.
• Verletzungsgefahr durch ein defektes Sägeblatt. Das Sägeblatt regelmäßig auf eventuelle Defekte prüfen.
  • Stromschlaggefahr bei Verwendung eines anderen als des vorgesehenen Anschlusskabels.
• Bei Verwendung von speziellem Zubehör die dazugehörige Bedienungsanleitung durchlesen und befolgen.
• Selbst bei der Ergreifung aller genannten Maßnahmen können noch unvorhergesehene Gefahren bestehen.
• Diese Gefahren lassen sich jedoch durch vollständiges Einhalten der Sicherheitshinweise aus der Bedienungsanleitung minimieren.

Produktkennzeichnung mit Sicherheitssymbolen

Die Bedienungsanleitung vollständig durchlesen.

Immer Gehörschutz tragen.

Immer Augenschutz tragen.

Montage

Achtung: Vor Montage-, Justierungs- oder sonstigen Arbeiten immer sicherstellen, dass die Kreissäge vom Stromnetz getrennt ist.

Beine/Stativ

1. Die Tischplatte (1) auf eine Werkbank legen und das Verpackungsmaterial (a) unter dem Motor entfernen.

1. Die 4 Beine (2) mit den mitgelieferten M6 × 16-Schrauben, M6-Unterlegscheiben und Muttern montieren, 2 Schrauben pro Bein. Die Schrauben leicht von Hand anziehen.

Ein-/Ausschalter

Den Schalter (3) mit 2 M6 × 16-Schrauben, M6-Unterlegscheiben und Muttern an der Tischplatte befestigen.

Die Streben (4), 2 Längs- und 2 Querstreben, mit 12 M6 × 16-Schrauben, M6-Unterlegscheiben und Muttern an den Beinen anbringen. Die Schrauben leicht von Hand anziehen.

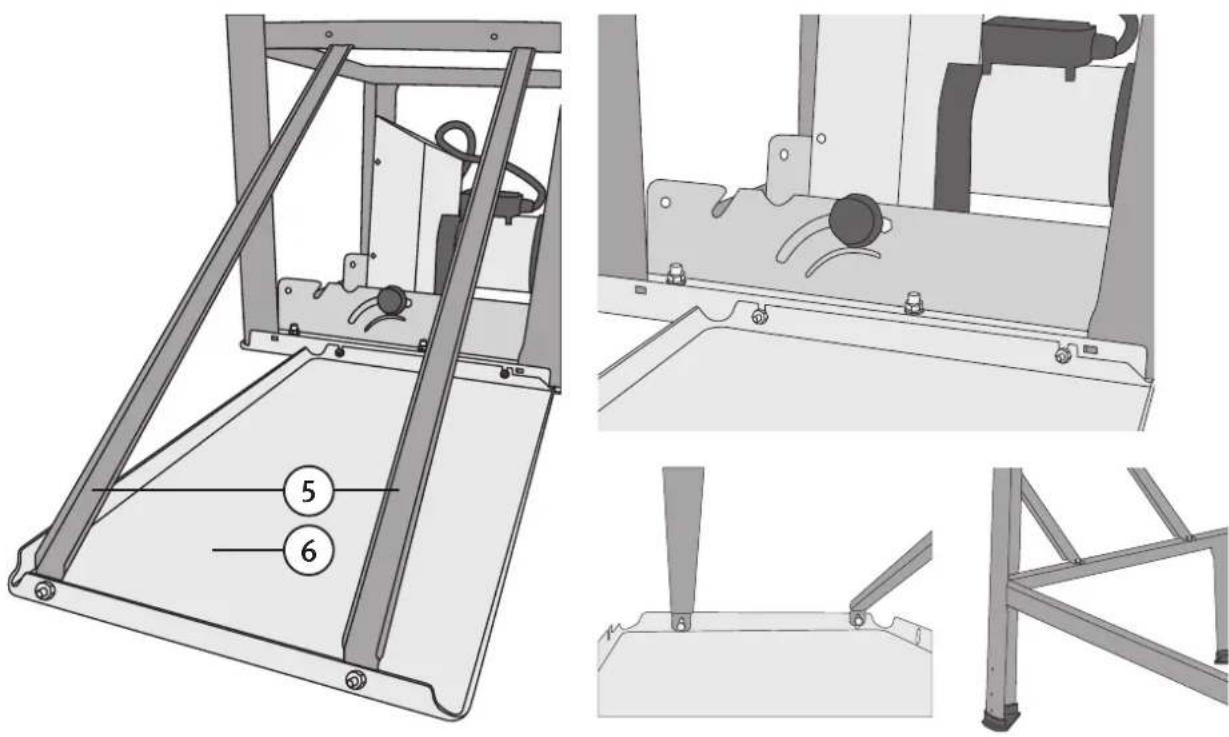

Die Verlängerungsplatte (6) mit den 2 Streben (5) an der Tischplatte und der Querstrebe befestigen. Dabei 6 der M6 × 16-Schrauben, M6-Unterlegscheiben und Muttern verwenden. Die Schrauben leicht von Hand anziehen. Die Verlängerungsplatte lässt sich auch seitlich anbringen, um den Tisch breiter zu machen. Dabei sind jedoch die kürzeren Streben zu verwenden.

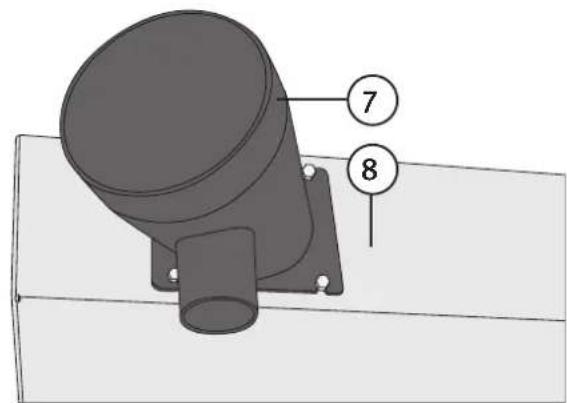

Den Absaugstutzen (7) mit 4 der M6 × 16-Schrauben, M6-Unterlegscheiben und Muttern am unteren Sägeblattschutz (8) befestigen.

Räder

1. Die Räder mit 4 der M6 × 16-Schrauben, M6-Unterlegscheiben und Muttern an den hinteren Beinen befestigen. Die Schrauben leicht von Hand anziehen.
2. Die Säge in der korrekten Richtung aufstellen. Sicherstellen, dass alle Beine fest auf dem Boden stehen. Alle Schrauben an Tisch, Beinen und Streben anziehen.
3. Die Räder so justieren, dass sie gerade den Boden berühren. Die Schrauben anziehen.

1. Die Einsatzplatte (9) abnehmen.

1. Den Spaltkeil (10) wie abgebildet justieren. Die Stellschraube (11) leicht lösen, sodass sich der Spaltkeil justieren lässt. Anschließend die Schraube wieder anziehen. Die Einsatzplatte wieder anbringen.

Schutzabdeckung

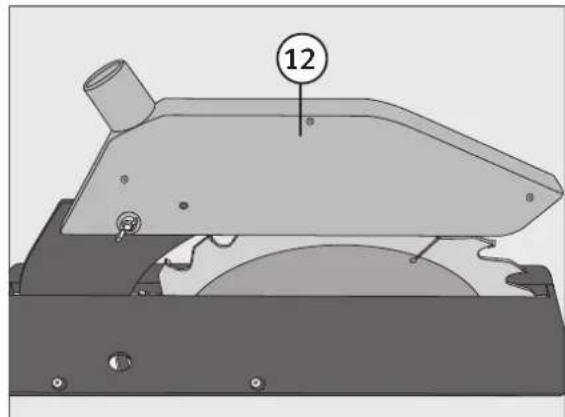

Die Schutzabdeckung (12) am Spaltkeil mit einer M6 × 25-Linsenschraube, M6-Unterlegscheibe und Flügelmutter befestigen.

Die Schlauchhalterung (14) mit zwei der M6 × 16-Schrauben, M6-Unterlegscheiben und Muttern befestigen. Den Absaugschlauch (13) an die Halterung an der Schutzabdeckung und an die Halterung am Absaugstutzen anschließen. Den Schlauch in die Schlauchhalterung stecken.

Den Haken (15) zum Aufhängen des Sägeblattschlüssels und des Schiebeholzes an der rechten Beinseite anbringen. Dafür 2 der M6-Muttern und Unterlegscheiben verwenden: eine Mutter für die Außenseite des Beines und eine für die Innenseite.

Transportgriff

Die beiden Transportgriffe (16) an den Beinen an der Vorderseite der Säge befestigen. Dafür 4 der M6 × 16-Schrauben, M6-Unterlegscheiben und Muttern verwenden.

Längsanschlag

1. Den Längsanschlag montieren. Dafür zuerst eine der Halterungen für die Verschlussklappe (17) des Längsanschlages an der Tischplatte befestigen und anschließend die Verschlussklappe in die Öffnung schieben.

2. Danach die andere Halterung auf die Verschlussklappe setzen und am Tisch befestigen. Dafür 2 der M6-Sechskantschrauben, Unterlegscheiben und Muttern verwenden.

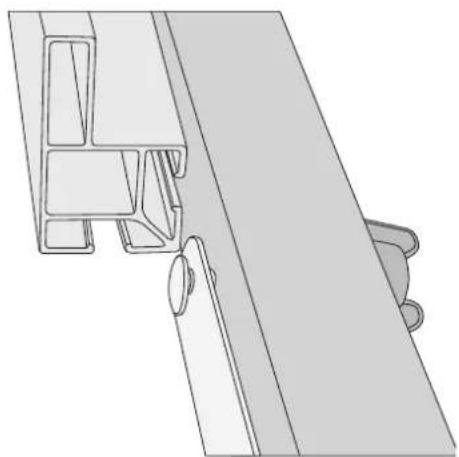

3. Die Anschlagsschiene am Längsanschlag befestigen. Das Zwischenblech (18) am Längsanschlag (19) befestigen. Dafür 2 der M6 × 50-Schlossschrauben, Unterlegscheiben und Muttern verwenden.

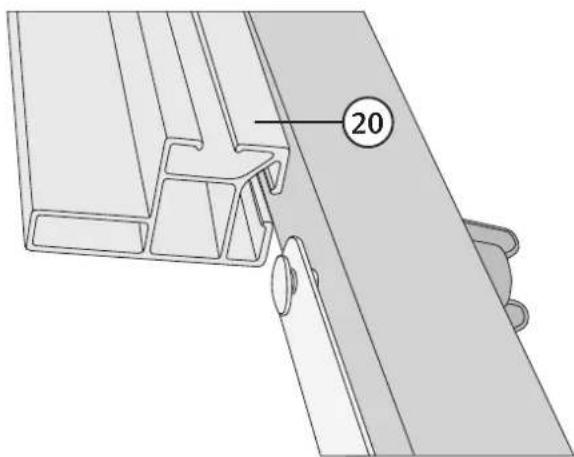

1. Anschließend die Anschlagsschiene (20) für entweder die niedrige

oder die hohe Anschlagfläche aufschieben. Die Flügelschrauben anziehen.

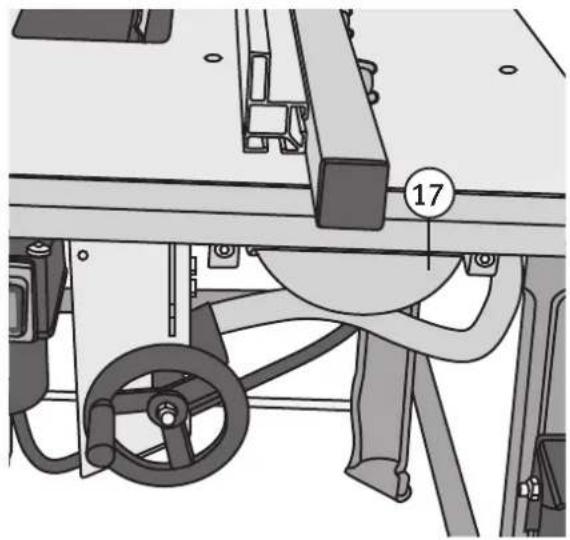

1. Den Längsanschlag über die Verschlussklappe (17) legen. Die Verschlussklappe aufklappen, um den Anschlag festzustellen, und nach unten drücken, um ihn zu lösen.

1. Beide Halterungen (22) an der Schnittführung (21) befestigen. Dafür 4 der M6 × 16-Innensechskantschrauben und Unterlegscheiben verwenden.

1. Die Schnittführung mit 4 der M6 × 20 Sechskantschrauben, Muttern und Unterlegscheiben am Sägetisch befestigen. Die Schrauben leicht von Hand anziehen. Achtung: Zwischen der Befestigung der Schnittführung und dem Sägetisch an der vorderen Befestigung eine Distanzplatte (23) einsetzen.

1. Den Schiebetisch (24) auf die Schnittführung aufschieben. Zu beiden Enden der Schnittführung eine M6 × 40-Schraube mit Flügelmutter (25) befestigen. Dies sollen die Endpunkte für den Schiebetisch sein.

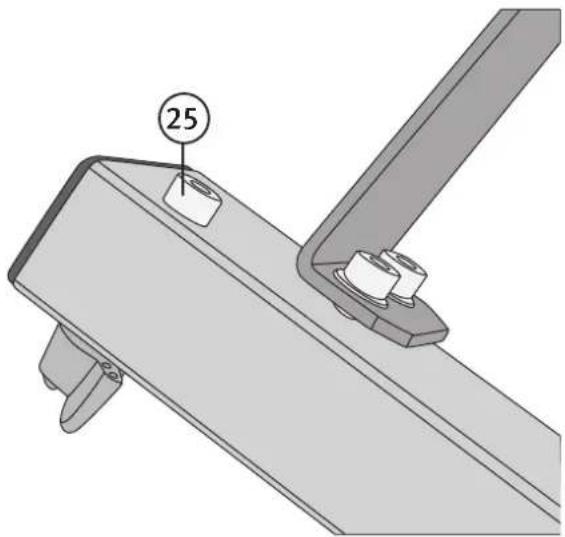

1. Die untere Lagerung (26) des Schiebetisches so einstellen, dass er leicht über die Führung läuft, ohne zu viel Spiel zu haben.

1. Das Gehrungslineal (27) am Schiebetisch montieren, die beiden Kunststoffunterlegscheiben (28) zwischen Lineal und Schiebetisch stecken. Die Schraube zum Sägetisch hin leicht anziehen, sodass sich der Gehrungswinkel einstellen lässt. Die Schraube unter dem Feststellgriff des Lineals anziehen, sodass der Feststellgriff das Lineal arretiert, wenn er nach unten gedrückt wird, und das Lineal löst, wenn er hochgestellt wird.

2. Den Schiebetisch so einrichten, dass er parallel zum und gleichauf mit dem Sägetisch liegt. Durch Verschieben der Schnittführung justieren. Mit Hilfe des Gehrungslineals sicherstellen, dass die Winkel korrekt werden. Die vier Befestigungsschrauben (30) der Schnittführung gerade so stark anziehen, dass eine Justierung möglich ist. Oder einen Helfer den Tisch festhalten lassen und dann die Schrauben sorgfältig anziehen. Eine Feinjustierung lässt sich auch erzielen, wenn die beiden Flügelmuttern (29) am Gehrungslineal gelöst werden.

3. Das Lineal um 90° zum Sägeblatt hin justieren. Dies ist möglich, wenn das Lineal gegen den Exzenter (31) am Schiebetisch geschoben wird. Einen Winkelmesser zwischen Lineal und Sägeblatt legen. Die Sicherungsschrauben des Exzenters an der Unterseite des Schiebetischs lösen und bei Bedarf eine Justierung vornehmen. Eine Sägeprobe machen und die Einstellung bei Bedarf justieren.

• Die Netzspannung muss 230 V AC, 50 Hz betragen.
• Das Netzkabel und eventuelle Verlängerungskabel müssen aus 3 Leitern bestehen.
- Verlängerungskabel müssen einen Querschnitt von mindestens 1,5 mm ^2 haben.
• Der Netzanschluss ist mit maximal 16 A zu sichern.

Achtung: Die Elektroausrüstung darf ausschließlich von dazu befugtem Personal angeschlossen und repariert werden.

Bedienung

Aufstellen

• Die Säge auf eine ebene und stabile Unterlage stellen.
- Die Säge bei Bedarf am Fußboden festschrauben. Die Beine sind speziell für diesen Zweck mit Bohrungen versehen.
• Dafür sorgen, dass um die Säge herum ausreichend Platz zur Ausführung sicherer Arbeit ist.
- Die Säge niemals an der Tischplatte, sondern im Ganzen mit Hilfe eines Handhubwagens, Gabelstaplers oder einer anderen geeigneten Hubvorrichtung anheben.

Einstellen und Wechseln des Sägeblatts

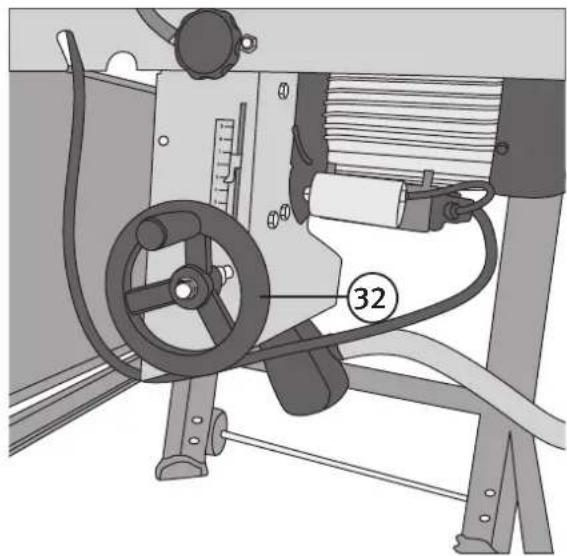

Höheneinstellung des Sägeblatts

Die Höhe des Sägeblatts lässt sich mit Hilfe des Stellrads (32) zum Anheben und Absenken des Sägeblatts zwischen 0 und 80 mm einstellen.

Einstellen des Gehrungswinkels

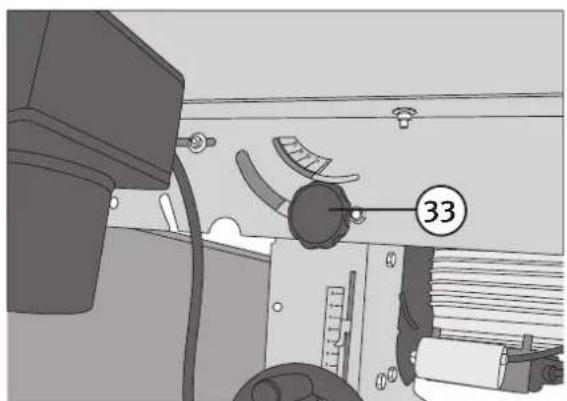

1. Nach dem Lösen der Sicherungsdrehschalter (33, 34) an der Vorder- und Rückseite der Säge lässt sich der Gehrungswinkel stufenlos zwischen 90° und 45° justieren.

1. Den gewünschten Winkel einstellen und Sicherungsdrehschalter anziehen.

Wechseln des Sägeblatts

Achtung: Bei der Kennzeichnung der Drehrichtung am Sägeblatt sorgfältig vorgehen.

1. Sicherstellen, dass die Säge vom Stromnetz getrennt ist.

1. Die Schutzabdeckung abnehmen. 3. Die 4 Schrauben zur Befestigung der Einsatz- platte herausschrauben und die Einsatzplatte herausnehmen.

2. Das Sägeblatt so anheben, dass es in seiner höchsten Position steht. Anschließend die Sicherungsmutter des Sägeblatts mit dem mitgelieferten Schlüssel lösen. Achtung: Die Sicherungsmutter hat ein Linksgewinde.

1. Flansch und Sägeblatt entfernen.

2. Das neue Sägeblatt montieren und den Flansch wieder anbringen. Sicherstellen, dass die Nasen des Flansches in die Aussparungen an der Welle passen. Die Mutter fest anziehen.

3. Die Einstellung des Spaltkeils überprüfen und bei Bedarf justieren.

4. Die Einsatzplatte und die Schutzabdeckung wieder anbringen.

Sägen

Achtung: Nach Abschluss der Montage immer eine Sägeprobe mit einem geeigneten Werkstück durchführen. Sicherstellen, dass alle Winkel korrekt eingestellt sind und dass das Sägeergebnis wie erwartet ausfällt. Bei Bedarf Änderungen vornehmen. Für ein perfektes Ergebnis ist etwas Erfahrung mit der Maschine erforderlich. Daher sollte mit verschiedenen Materialien die geeignete Vorschubgeschwindigkeit ausgetestet werden. Außerdem ausprobieren, wie die Einstellungen auf sichere Weise verändert werden. Bei Bedarf immer das mitgelieferte Schiebeholz verwenden. Achtung: Hände und Finger vom Sägeblatt fernhalten.

Längsschneiden

• Beim Schneiden in Längsrichtung immer den Längsanschlag verwenden.
• Für Werkstücke mit einer Höhe über 120 mm ist die hohe Seite der Anschlagsschiene zu verwenden.
• Für Werkstücke mit einer Höhe unter 120 mm ist die niedrige Seite der Anschlagsschiene zu verwenden.

Querschneiden

Zum Schneiden von Quer- und Winkelschnitten das Gehrungslineal verwenden.

Achtung: Auf den Bildern ist die Schutzabdeckung nur angedeutet oder in einigen Fällen abgenommen, um die Arbeitsschritte bzw. Konstruktion besser zu verdeutlichen.

Sägen von breiten Werkstücken

• Den Anschlag einstellen.
- Dafür sorgen, dass die Hände auf einer festen Unterlage aufliegen. Werden während des Sägevorgangs kleine Holzstücke abgetrennt, darf der Vorschub des Werkstücks ausschließlich mit der rechten Hand oder mit Hilfe eines Schiebeholzes erfolgen.

Sägen von schmalen Werkstücken

• Den Anschlag einstellen.
• Das Werkstück mit beiden Händen vorschieben.
- In der Nähe des Sägeblatts ist das Schiebeholz zu verwenden, und zwar bis das Werkstück den Spaltkeil passiert hat.

Sägen von Kanten und Leisten

• Den Anschlag mit der niedrigen Anlegefläche montieren.
• Das Werkstück mit dem Schiebeholz vorschieben, bis sich das Werkstück im Bereich des Spaltkeils befindet.
• Durch Anbringen einer Verlängerung am Tisch verhindern, dass gegen Ende des Sägevorgangs lange Werkstücke auf den Boden fallen können.

Querschneiden schmaler Werkstücke

Beim Querschneiden das Gehrungslineal einsetzen.

Achtung: Holzausschuss nicht mit den Händen aus dem Arbeitsbereich entfernen.

Verdecktes Sägen von Falzen usw.

• Beim Falzsägen an der Kante den Schnitt so ansetzen, dass die ausgesägte Leiste auf derjenigen Seite des Sägeblatts abgetrennt wird, die zum Längsanschlag zeigt.
• Beim Sägen von verdeckten Schnitten die Schutzabdeckung abnehmen und das Sägeblatt auf die gewünschte Höhe absenken. Sicherstellen, dass das Werkstück ohne Probleme vorgeschoben werden kann.

Der Längenanschlag des Gehrungslineals kann z. B. dafür verwendet werden, mehrere Werkstücke auf dieselbe Länge zuzuschneiden.

Der Motor startet nicht.	Das Netzkabel ist nicht an einer Steckdose angeschlossen.Kommt Strom aus der Steckdose?Sind das Netzkabel und evtl. Verlängerungskabel intakt und korrekt angeschlossen?Hat sich der Motor überhitzt und dadurch automatisch ausgeschaltet?Motor abkühlen lassen und erneut starten.Der Ein-/Ausschalter der Säge ist defekt.
Schlechte Schnittqualität und Schneidekapazität.	Das Sägeblatt ist stumpf. Sägeblatt wechseln.Sicherstellen, dass sich das Sägeblatt in die richtige Richtung dreht, siehe Kennzeichnung auf dem Sägeblatt.
Werkstück oder Sägeblatt wird festgeklemmt.	Sicherstellen, dass der Spaltkeil mit dem Sägeblatt eine gerade Linie bildet.Sicherstellen, dass das Werkstück nicht in sich verdreht ist.Das gesamte Werkstück am Sägeblatt vorbeiführen, bevor es losgelassen wird (bei Bedarf ein Schiebeholz verwenden). Sägeblatt überprüfen und bei Bedarf auswechseln.
Material bleibt am Spaltkeil hängen.	Sicherstellen, dass der Spaltkeil mit dem Sägeblatt eine gerade Linie bildet, und bei Bedarf justieren. Sicherstellen, dass das Sägeblatt nicht schmaler ist als der Spaltkeil. Bei Bedarf Sägeblatt gegen ein breiteres auswechseln.
Das Werkstück oder Teile davon werden zurückgestoßen.	Der Anschlag ist nicht parallel zum Sägeblatt ausgerichtet. Justieren.Sicherstellen, dass der Spaltkeil mit dem Sägeblatt eine gerade Linie bildet, und bei Bedarf justieren. Das gesamte Werkstück am Sägeblatt vorbeiführen, bevor es losgelassen wird (bei Bedarf ein Schiebeholz verwenden).Sägeblatt überprüfen und bei Bedarf auswechseln.
Der Gehrungswinkel des Sägeblatts lässt sich nur unter Kraftaufwand justieren.	Staub und Späne mit Bürste und Staubsauger von den Justierungsmechanismen entfernen. Anschließend vorsichtig schmieren.
Es entstehen starke Vibrationen.	Sicherstellen, dass alle Schrauben und Muttern fest sitzen und gut angezogen sind.Sicherstellen, dass das Sägeblatt unbeschädigt und korrekt montiert ist.Bei Bedarf auswechseln oder justieren.Sicherstellen, dass die Säge gerade steht und alle 4 Beine den Boden berühren. Die Maschine bei Bedarf umstellen.
Der Motor bleibt stehen oder das Werkstück erhält beim Zerteilen Brandspuren.	Das Sägeblatt ist stumpf. Sägeblatt auswechseln.Den Vorschub verlangsamen.Sicherstellen, dass der Spaltkeil mit dem Sägeblatt eine gerade Linie bildet, und bei Bedarf justieren.

Pflege und Wartung

Achtung: Vor Pflege-, Justierungs- und sonstigen Arbeiten an der Maschine ist das Stromkabel aus der Wandsteckdose zu ziehen.

• Die Bedienungsanleitung zusammen mit der Maschine aufbewahren.
• Die Maschine sauber halten.
- Beim Reinigen einen Augenschutz tragen.
- Die Kunststoffteile des Tisches nicht mit starken Reinigungsmitteln reinigen. Es wird die Verwendung milder Reinigungsmittel auf einem feuchten Tuch empfohlen. Kein Wasser auf die Maschine gießen.
- Das Sägeblatt regelmäßig überprüfen. Ausschließlich scharfe Sägeblätter ohne Kratzer und Deformierungen verwenden.
- Verschlissene Einsatzplatten sofort auswechseln. Darauf achten, dass der Sägetisch immer frei von Harz bleibt.
- Regelmäßig sicherstellen, dass die Späne nicht den Ausgang verstopfen.

Hinweise zur Entsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen.

Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

Technische Daten

Spannung 230 V, 50 Hz

Leistungsaufnahme 2200 W

Betriebsart S6/40%

Drehzahl 2800 /min

Sägeblatt 315 × 30 × 3,6/2,0 Z24

Anschlussstutzen 100 mm

Neigungswinkel 90°-45°

Sägehöhe 80 mm/90°, 48 mm/45°

Tischfläche 800 × 550 mm

Tischfläche der

Tischverlängerung 800 × 400 mm

Tischhöhe 800 mm

Gewicht 46 kg

Unsere Homepage www.clasohlson.de besuchen

und auf Kundenservice klicken.
