Produkttyp	Staubabsauger / Staubsauger
Marke	Cotech
Modell	RDC100J
Nennspannung	230 V, 50 Hz
Leistungsaufnahme	1100 W
Luftstrom	3050 l/min
Schlauchanschlussdurchmesser	100 mm
Saugschlauchlänge	2000 mm
Filterfeinheit	5 Mikrometer
Geräuschpegel (LwA)	94 dB(A)
Schalldruckpegel (LpA)	80 dB(A)
Abmessungen (Höhe × Durchmesser)	680 × 380 mm
Gewicht	10 kg
Filtertyp	Patronenfilter mit Vorfilter
Auffangbehälter	Inklusive (Kapazität nicht angegeben)
Konstruktion	Motoreinheit mit Tragegriff, Klemmverschluss mit Übertotpunkt
Ein-/Ausschalter	I/0 Kippschalter
Mitgeliefertes Zubehör	Saugschlauch (100 mm × 2000 mm), Reduzierkupplungsset (68/63, 45/40, 40/35, 34/28 mm), 2 Schlauchschellen, Schlauchadapter
Geeignet für	Innenraum, trockene Materialien, gewerbliche Nutzung (Hotels, Schulen, Krankenhäuser, Fabriken, Büros, Vermietung)
Nicht geeignet für	Gefährliche Stoffe, Nassabsaugung, Metallspäne, Glas, heiße Kohlen, Asche
Sicherheitsanforderungen	Verwendung mit Fehlerstromschutzschalter (30 mA); Schutzbrille, Staubmaske, Gehörschutz tragen
Wartung	Behälter regelmäßig leeren, Filter mit Bürste/Tuch reinigen, vor Reinigung Netzstecker ziehen
Lagerung	Netzstecker ziehen und an einem trockenen, staubfreien Ort außerhalb der Reichweite von Kindern lagern

Häufig gestellte Fragen - RDC100J Cotech

Wie baue ich den Staubabsauger zusammen?

Befestigen Sie den Saugschlauch mit einer Schlauchschelle am Auffangbehälter und befestigen Sie dann den Schlauchadapter am anderen Ende. Legen Sie den Patronenfilter in den Vorfilter, stecken Sie das Ende des Vorfilters in die Patrone und drücken Sie die Baugruppe auf die Motoreinheit. Setzen Sie die Motoreinheit auf den Behälter, sodass der Schalter über dem Einlass ist, und sichern Sie sie mit dem Klemmverschluss.

Wie hoch ist die Filterfeinheit des RDC100J?

Die Filterfeinheit beträgt 5 Mikrometer, geeignet für Feinstaub aus der Holzbearbeitung.

Kann ich diesen Staubsauger für nasse Materialien oder Flüssigkeiten verwenden?

Nein, der RDC100J ist nur für trockene Materialien ausgelegt. Nicht für Nassabsaugung oder gefährliche Stoffe verwenden.

Der Staubabsauger startet nicht. Was sollte ich überprüfen?

Überprüfen Sie, ob der Ein-/Ausschalter auf 'I' steht, das Netzkabel unbeschädigt und sicher angeschlossen ist und die Steckdose Strom führt. Wenn es immer noch nicht funktioniert, wenden Sie sich an den Kundendienst.

Schlechte Saugleistung – was könnte die Ursache sein?

Stellen Sie sicher, dass der Saugschlauch unbeschädigt und an beiden Enden sicher angeschlossen ist. Überprüfen Sie den Schlauch, den Einlass oder die Holzbearbeitungsmaschine auf Verstopfungen. Leeren Sie außerdem den Auffangbehälter, wenn er voll ist.

Wie oft sollte ich die Filter reinigen oder ersetzen?

Reinigen Sie den Vorfilter und den Patronenfilter regelmäßig mit einer feinen Bürste oder einem Tuch. Ersetzen Sie sie, wenn sie beschädigt sind oder die Saugleistung nach der Reinigung weiterhin schlecht ist. Das Handbuch empfiehlt häufige Kontrollen.

Welches Zubehör ist im Lieferumfang des RDC100J enthalten?

Das Paket enthält einen Saugschlauch (100 mm x 2000 mm), ein Reduzierkupplungsset (68/63, 45/40, 40/35, 34/28 mm), zwei Schlauchschellen, einen Schlauchadapter, Vorfilter und Patronenfilter.

Ist der RDC100J für den gewerblichen Einsatz geeignet?

Ja, er ist für den gewerblichen Einsatz in Hotels, Schulen, Krankenhäusern, Fabriken, Büros und Vermietungen geeignet.

Wie lagere ich den Staubabsauger bei Nichtgebrauch?

Ziehen Sie den Netzstecker und lagern Sie das Gerät an einem trockenen, staubfreien Ort außerhalb der Reichweite von Kindern. Halten Sie es fern von hohen Temperaturen, Vibrationen und Feuchtigkeit.

Wo finde ich Ersatzteile oder die Bedienungsanleitung?

Die Bedienungsanleitung ist kostenlos auf notice-facile.com im PDF-Format erhältlich. Für Ersatzteile wenden Sie sich an den Cotech-Kundendienst oder autorisierte Händler.

BEDIENUNGSANLEITUNG RDC100J Cotech

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.

Ver. 20141209

Original Bedienungsanleitung

Dust Extractor

ART.NO 40-9467 MODEL RDC100J

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

• Das Gerät ist nicht für Personen (einschließlich Kindern) mit eingeschränkten physischen oder geistigen Fähigkeiten geeignet. Das Gerät ist nur dann für Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. mangelnder Erfahrung/mangelndem Wissen geeignet, wenn diese in die sichere Handhabung eingeführt worden sind und die Risiken und Gefahren der Benutzung verstehen.
• Niemals versuchen, das Gerät zu öffnen oder anderweitig Änderungen vorzunehmen.
• Das Gerät nicht betreiben, wenn es oder auf irgendeine Weise beschädigt ist oder nicht fehlerfrei funktioniert.
• Das Netzkabel regelmäßig auf Fehler überprüfen. Das Gerät nicht verwenden, wenn das Stromkabel oder der Stecker beschädigt ist. Bei Beschädigung ist das Netzkabel nur von einem qualifizierten Fachmann auszutauschen.
• Das Gerät niemals hohen Temperaturen, starken Erschütterungen, Schlägen und Stößen, Feuchtigkeit oder Nässe aussetzen.
• Die Maschine nur mit einer Fehlerstrom-Schutzeinrichtung mit einem Ansprechstrom von 30 mA verwenden.
• Sicherstellen, dass die auf dem Typenschild angegebene Spannung mit der Spannung des Netzanschlusses übereinstimmt.
• Niemals das Gerät oder dessen Zubehör in Wasser tauchen.
• Hinweis: Das Gerät ist ausschließlich zur Benutzung in Innenräumen vorgesehen.
• Warnung! Sicherstellen, dass alle Benutzer des Gerätes dessen Funktionsweise und die damit verbundenen Risiken verstanden haben.
• Warnung! Das Gerät ist nicht zum Absaugen von umweltschädlichen Materialien geeignet.
• Warnung! Das Gerät ist nur für trockene Materialien geeignet.

Produktmarkierung mit Gebotszeichen

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen.

Immer Gehörschutz, Augenschutz und Atemschutz benutzen.

Besondere Sicherheitsvorschriften für Absauganlagen

• Die Absauganlage ist ausschließlich zum Absaugen von trockenen Partikeln aus der Holzbearbeitung geeignet. Die Absauganlage niemals zum Absaugen von gefährlichem Abfall wie Metallspänen, Glas, Glut oder heißer Asche verwenden.
  • Die Absauganlage nicht im Freien in feuchter Umgebung verwenden oder aufbewahren.
• Ausschließlich mitgeliefertes oder in der Bedienungsanleitung beschriebenes Zubehör verwenden.
  • Die Maschine ist für den gewerblichen Gebrauch geeignet, z. B. in Hotels, Schulen, Krankenhäusern, Fabriken, Geschäften, Büros und Verleihfirmen.

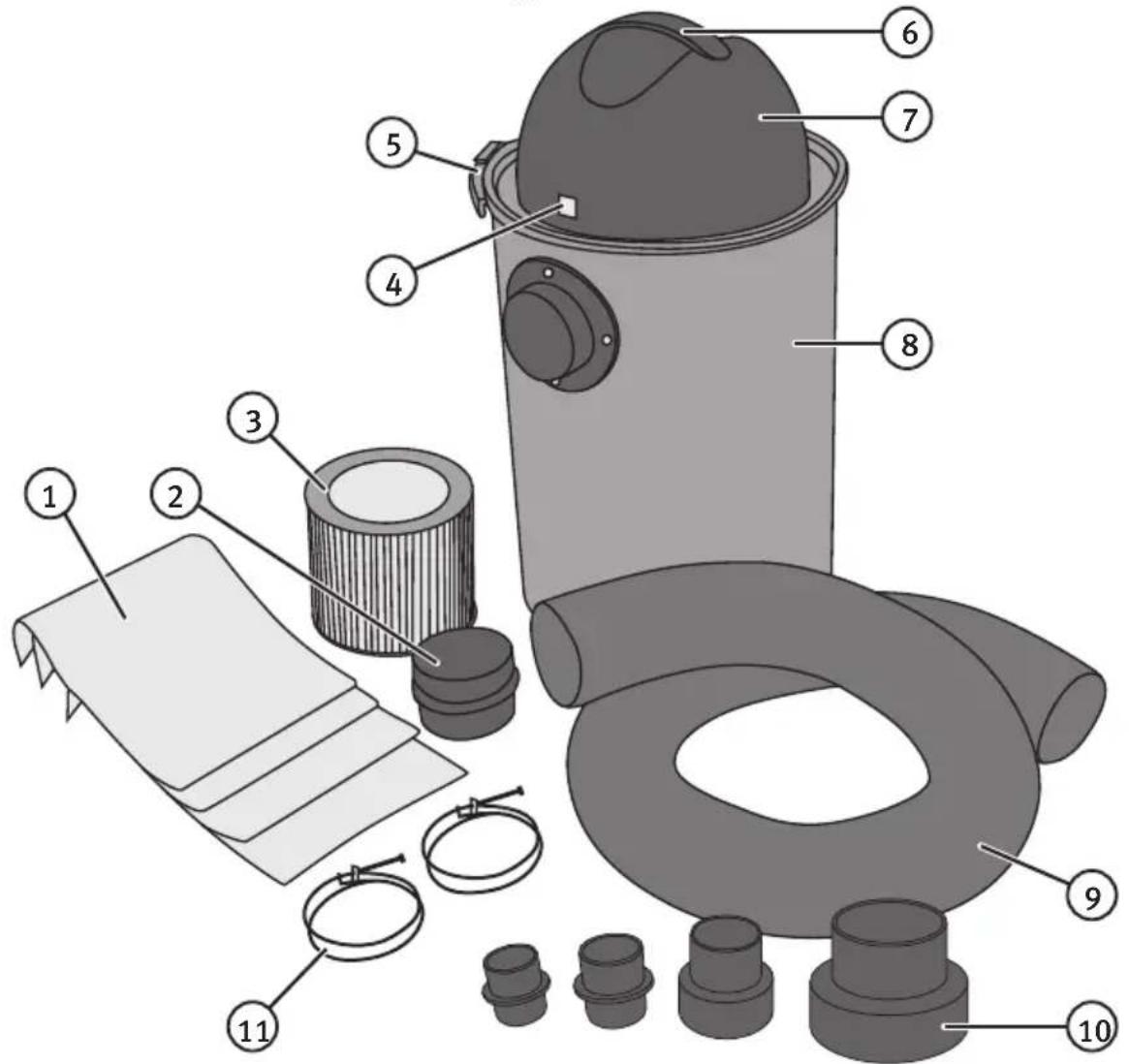

Produktbeschreibung

1. Grobschmutzfilter
2. Stutzen
3. Faltenfilter
4. [I/O] Ein/Aus
5. Verriegelung

6. Tragegriff

7. Motor

8. Spänesammler
9. Saugschlauch
10. Adapter
11. Schlauchschelle

Montage

1. Den Saugschlauch mit einer der Schlauchschellen am Spänesammler befestigen.

1. Den Stutzen (2) mit der anderen Schlauchschelle am Saugschlauch befestigen.

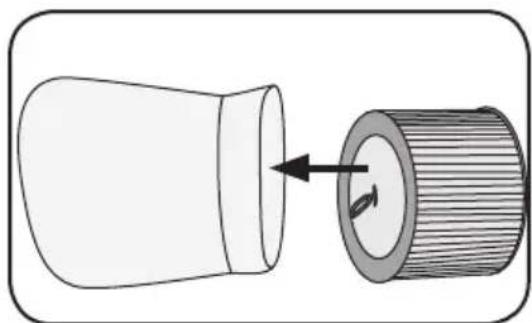

1. Den Faltenfilter in den Grobschmutzfilter setzen.

1. Den Grobschmutzfilter in den Faltenfilter einklappen.

1. Den Faltenfilter mitsamt Grobschmutzfilter in die Motoreinheit setzen.

1. Die Motoreinheit auf den Spänesammler setzen. Dabei den Motor so drehen, dass [I/0] (der Ein-/Ausschalter) direkt über dem Schlauchanschluss sitzt. Die Motoreinheit mit der Verschlussschelle am Spänesammler befestigen.

2. Den Saugschlauch mithilfe des passenden Adapters (10) an die Holzbearbeitungsmaschine anschließen.

Benutzung

1. Die Absauganlage auf eine ebene gerade Unterlage stellen.
2. Sicherstellen, dass der Saugschlauch ordentlich am Spänesammler und am Holzbearbeitungswerkzeug angebracht ist.
3. Den Netzstecker in die Steckdose stecken und das Gerät anschalten (Schalter [I/O] in Position I).
4. Die Holzbearbeitungsmaschine starten.
5. Nach abgeschlossenem Arbeitsvorgang zuerst die Maschine und dann die Absauganlage ausschalten.

Fehlersuche

Die Absauganlage startet nicht.	Sicherstellen, dass die Absauganlage eingeschaltet ist.Sicherstellen, dass der Netzstecker intakt und korrekt an der Steckdose angeschlossen ist.Sicherstellen, dass Spannung auf der Steckdose liegt.
Die Saugleistung ist zu gering.	Sicherstellen, dass der Saugschlauch intakt und korrekt am Spänesammler und am Holzbearbeitungswerkzeug angeschlossen ist.Sicherstellen, dass weder der Saugschlauch noch der Anschluss an die Holzbearbeitungasmaschine verstopft sind.Bei Bedarf den Spänesammler entleeren.

Pflege und Wartung

Hinweis: Vor Pflege und Wartung und bei längerer Nichtbenutzung stets den Netzstecker ziehen.

• Bei längerer Nichtbenutzung in einem trockenen Innenraum und für Kinder unzugänglich aufbewahren.
• Den Spänesammler regelmäßig kontrollieren und bei Bedarf entleeren.
• Die Maschine regelmäßig von Staub- und Spanablagerungen befreien. Dazu eine feine Bürste oder ein Tuch benutzen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.

Hinweise zur Entsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

Technische Daten

Betriebsspannung 230 V, 50 Hz

Leistung 1100 W

Luftstrom 3050 l/min

Schlauchanschluss 100 mm

Saugschlauch 100 × 2000 mm

Adapterset (außen/innen) 68/63, 45/40, 40/35, 34/28 mm

Micronfilter 0,5'

Geräuschpegel LwA 94 dB(A) KwA 3 dB(A)

Schalldruckpegel LpA 80 dB(A) KpA 3 dB(A)

Abmessungen 680 × 380 mm

Gewicht 10 kg
