Produkttype	Kombi-køleskab med fryser
Mærke	Bosch
Model	KSV36VIEP
Højde (cm)	177
Bredde (cm)	54
Dybde (cm)	55
Nettovægt (kg)	62
Total nettovolumen (L)	298
Køleskabsvolumen (L)	212
Frysevolumen (L)	86
Energiklasse	A+
Årligt energiforbrug (kWh)	245
Installationstype	Integreret under bordplade
Kølesystem	Multi-Airflow (flerluftstrøm)
Indvendig belysning	LED
Alarm for åben dør	Ja
Superfrysefunktion	Ja
Superkølefunktion	Ja
Klimaklasse	SN-ST
Materiale i hylder	Hærdet glas
Støjniveau (dB)	38
Antibakteriel belægning	Nej

Ofte stillede spørgsmål - KSV36VIEP BOSCH

Hvordan justerer jeg temperaturen på Bosch KSV36VIEP køleskabet?

Brug kontrolknapperne på frontpanelet. For køleskabet anbefales 4°C og for fryseren -18°C. Se brugsvejledningen for flere detaljer.

Hvad gør jeg, hvis køleskabet ikke køler ordentligt?

Kontrollér, at døren er ordentligt lukket, at termostaten er i den rigtige position, og at ventilationsåbningerne ikke er blokerede. Hvis problemet fortsætter, kontakt service.

Hvordan rengør jeg indersiden af køleskabet?

Tag stikket ud, fjern madvarer og hylder. Rengør med en blød klud og lunkent vand med mildt rengøringsmiddel. Brug ikke skuremidler. Tør godt, før du tilslutter igen.

Hvor lang tid tager det at nå temperaturen efter installation?

Det kan tage op til 24 timer at stabilisere sig. Undgå at åbne døren hyppigt i de første timer.

Hvordan skifter jeg LED-pæren?

LED-pærer har lang levetid og må kun udskiftes af autoriseret personale. Hvis den fejler, kontakt service.

Hvad betyder fejlkoden på displayet?

Se afsnittet om fejlfinding i manualen. Almindelige koder inkluderer E1 (sensor) eller E2 (afrimning). Genstart apparatet efter løsning.

Kan dørhængslet skiftes?

Ja, model KSV36VIEP gør det muligt at ændre dørens åbningsretning. Følg trin-for-trin instruktionerne i manualen eller hyr en professionel.

Hvordan aktiverer jeg superfrysefunktionen?

Tryk på superfryseknappen på panelet. Den aktiveres i 24 timer for at fryse friske fødevarer hurtigt ned. Den deaktiveres automatisk.

Hvad er klimaklassen, og hvad betyder den?

Klimaklassen er SN-ST, hvilket betyder, at køleskabet fungerer korrekt ved omgivelsestemperaturer fra 10°C til 38°C.

Hvor kan jeg downloade brugsvejledningen?

Du kan downloade den gratis fra notice-facile.com som PDF. Du kan også anmode om en gratis oversættelse via e-mail.

BRUGSANVISNING KSV36VIEP BOSCH

Tip til reparation - Køleskab

i Om dette dokument....83

1.1 Vigtig information....83
1.1.1 Formäl 83

1.2 Forklaring af symboler 83

1.2.1 Fareniveauer 83

1.2.2 Faresymboler....83

1.2.3 Advarslernes opbygning 84

1.2.4 Generelle symboler....84

Sikkerhed 85

2.1 Generelle sikkerhedsanvisninger....85
2.1.1 Alle husholdningsapparater 85

Værktøjer og hjælpemidler....86

Reparation 87

4.1 Udskiftning af dørpakning....87

4.1.1 Fjernelse af dørpakning....87

4.1.2 Montering af dørpakning....87

4.2 Udskiftning af dørhåndtag 90

4.2.1 Fjernelse af dørhåndtag 90

4.2.2 Montering af dørhåndtag 90

4.3 Udskiftning af easy open-håndtag....91

4.3.1 Fjernelse af easy open-händtag....91

4.3.2 Montering af easy open-håndtag....91

4.4 Udskiftning af øverste dørhængsel 92

4.4.1 Fjernelse af dørhængsel....92

4.4.2 Montering af dørhængsel....94

4.5 Udskiftning af det øverste dørhængsel (dør med display).... 95

4.5.1 Fjernelse af dørhængsel.... 96

4.5.2 Montering af dørhængsel....97

4.6 Udskiftning af nederste dørhængsel 98

4.6.1 Udskiftning af nederste dørhængsel....98

4.6.2 Montering af nederste dørhængsel.... 98

4.7 Udskiftning af hylde 99

4.7.1 Fjernelse af hylde....99

4.7.2 Montering af hylde 99

4.8 Udskiftning af flaskehylde 100

4.8.1 Fjernelse af flaskehylde 100

4.8.2 Montering af flaskehylde 100

4.9 Udskiftning af dørhylde.... 101

4.9.1 Fjernelse af dørhylde 101

4.9.2 Montering af dørhylde.... 101

4.10 Udskiftning af justerbar dørhylde.... 102

4.10.1 Fjernelse af justerbar dørhylde 102

4.10.2 Montering af justerbar dørhylde.... 102

4.11 Udskiftning af frugt- og grøntsagsbeholder 103

4.11.1 Fjernelse af frugt- og grøntsagsbeholder.... 103

4.11.2 Montering af frugt- og grøntsagsbeholder.... 103

4.12 Udskiftning af udtrækkelig beholder 104

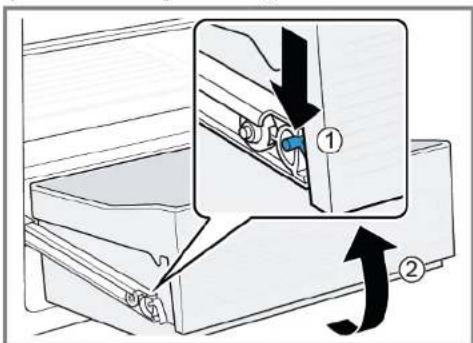

4.12.1 Fjernelse af udtrækkelig beholder.... 104

4.12.2 Montering af udtrækkelig beholder.... 104

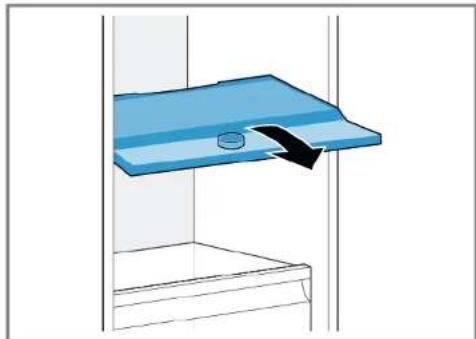

4.13 Udskiftning af frugt- og grøntsagsbeholderens rumadskillelse og afdækning..... 105

4.13.1 Fjernelse af frugt- og grøntsagsbeholderens rumadskillelse og af-dækning.... 105

4.13.2 Montering af frugt- og grøntsagsbeholderens rumadskillelse og af-dækning.... 105

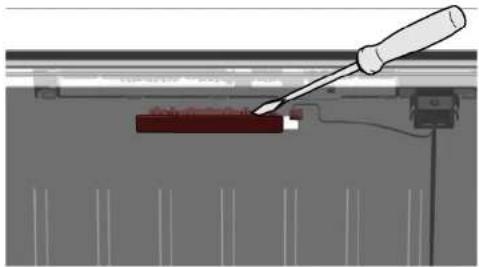

4.14 Udskiftning af LED-lampe foroven.... 106

4.14.1 Fjernelse af LED-lampe 106

4.14.2 Montering af LED-lampe foroven 107

i Om dette dokument

1.1 Vigtig information

1.1.1 Formål

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorlige kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorlige kvæstelser.
PAS PÅ!	Manglende overholdelse af advarsels-meddelelsen kan medføre mindre kvæstelser.
BEMÆRK!	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anvendes følgende faresymboler i dette dokument:

Faresymbol Betydning
		Generel adverselsmeddelelse
		Fare for elektrisk spænding
		Eksplosionsfare
		Fare for at skære sig

i Om dette dokument

Faresymbol Betydning
		Fare for klemning
		Fare pga. varme overflader
		Fare pga. kraftigt magnetfelt
		Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

De følgende eksempler viser en adversel, der advarer mod elektrisk stød pga. spændingsførende dele. Foranstaltningen til at undgå faren er nævnt.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument:

Generelt symbol Betydning
	Angivelse af et særligt tip (tekst og/eller grafik)
	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af nødvendige værktøjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., så...)
	Angivelse af et resultat
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød pga. spændingsførende dele!

• Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød!
• Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes.
• Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for tilskadekomst pga. skarpe kanter!

■ Brug beskyttelseshandsker.

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejlafhjælpning og service på grund af tunge og bevægelige komponenter

■ Brug sikkerhedssko.
■ Sørg for at sikre tunge komponenter mod at falde ned.
■ Stik kropsdele ind i bevægelige komponenter.

Fare for apparatets sikkerhed/funktion!

■ Brug kun originale reservedele.
Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)!
■ Berør ikke modulerne, herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Beskyttelsesklud[00342013]	60 cm x 50 cm
Phillips-skruetræk-ker PH2
Torx-bit TX20[00340865]	6,3 mm (1/4")
Kærvskruetrækker Blad 2,4 mm x 0,4 mm x 60 mmi sættet [00341820]

Reparation

4.1 Udskiftning af dørpakning

Preindstilling:

Døren er åben.

4.1.1 Fjernelse af dørpakning

1. Frigør dørpakningen fra rillen i højre og venstre hjørme.

1. Træk dørpakningen ud af rillen.

Dørpakningen er fjernet.

4.1.2 Montering af dørpakning

	Tykkelsen af den nye dørpakning kan afvige en smule fra tykkelsen af den gamle dørpakning. Dette vil ikke påvirke lukkemåden og den langsigtede funktion.
	Hvis apparatet har justerbare hængsler eller hængselbeslag, kan lukkemåden efterfølgende optimeres.
	Små sidehuller i dørpakningen er funktionelle (nødvendige til lufttilførelse). De er ikke produktionsfejl.

Reparation

1. Kontrollér rillen til pakningen med hensyn til beskadigelse.

1. if Hvis rillen til pakningen er beskadiget: - Kontakt kundeservice.

3.

En smule deformation på dørpakningen er normalt og påvirker ikke dens funktion. Det anbefales til at glatte dørpakningen, før den sættes i apparatet.

Opvarm dørpakningen med en hårtørrer eller varmt vand, og genform den manuelt.

1. Tryk pakningens hjørner i rillen foroven og forneden.

Dørpakningen er monteret.

Reparation

4.2 Udskiftning af dørhåndtag

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Kærvskruetrækker Blad 10 mm x 1,6 mm x 200 mm

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.

4.2.1 Fjernelse af dørhändtag

1. Fjern de to skruehætter (1).
2. Skru de to skruer ud (2).
3. Fjern dørhåndtaget (3).

Dørhändtaget er fjernet.

4.2.2 Montering af dørhåndtag

▶ Montér i omvendt rækkefølge.

Reparation

4.3 Udskiftning af easy open-håndtag

Nødvendig værktøj:

Phillips-skruetrækker PH2

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.

4.3.1 Fjernelse af easy open-håndtag

1. Fjem easy open-händtagets afdækning (1).
2. Skru de to skruer ud (2).

- Montér i omvendt rækkefølge.

Reparation

4.4 Udskiftning af øverste dørhængsel

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
√ Indvendigt tilbehør i apparatet er fjernet.

4.4.1 Fjernelse af dørhængsel

Reparation

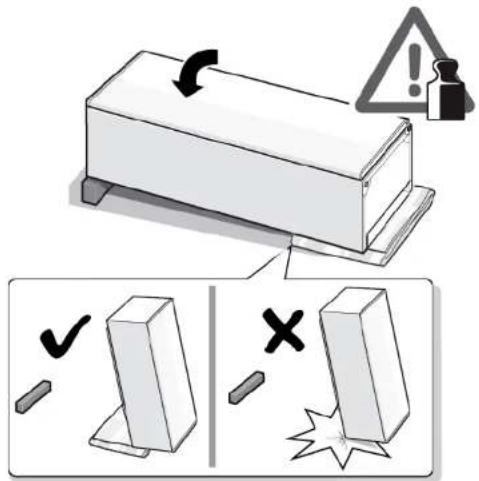

1. Læg apparatet med bagsiden nedad.

1. 1. Tryk det øverste hængsels afdækning på begge sider (1).

2. Bevæg det øverste hængsels afdækning ud (2).

3. Fjern det øverste hængsels afdækning (3).

1. 1. Skru de to skruer ud (1).

2. Fjern det øverste hængsel (2).

Det øverste dørhængsel er fjernet.

4.4.2 Montering af dørhængsel

▶ Montér i omvendt rækkefølge.

Reparation

4.5 Udskiftning af det øverste dørhængsel (dør med display)

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Arbejde til fjernelse af apparatets dør bør kun udføres af uddanne-de specialister.
Der skal være to personer om at flytte apparatet.
Brug kun egnet værktøj og udstyr.

PAS PÅ!

Skarpe kanter!

Snitlæsioner

Beskadigelse af andre apparatdele eller kundens hjem, f.eks. gulvet.

▶ Sørg for at sikre komponenten mod at falde ned.

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

Elektriske dele skal repareres af kvalificerede elektrikere.
Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Død ved elektrisk stød

- Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
√ Indvendigt tilbehør i apparatet er fjernet.

Reparation

4.5.1 Fjernelse af dørhængsel

1. Læg apparatet med bagsiden nedad.

1. 1. Tryk det øverste hængsels afdækning på begge sider (1).

2. Bevæg det øverste hængsels afdækning ud (2).

3. Fjem det øverste hængsels afdækning (3).

1. 1. Fjern kabelboksens afdækning (1).

2. Fjern kabelbeskyttelsen (2).

3. Afbryd den elektriske tilslutning (3).
4. Skru de to skruer ud (4)
5. Fjern det øverste hængsel (5).

Det øverste dørhængsel er fjernet.

4.5.2 Montering af dørhængsel

▶ Montér i omvendt rækkefølge.

Reparation

4.6 Udskiftning af nederste dørhængsel

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
√ Indvendigt tilbehør i apparatet er fjernet.
Apparatet er lagt med bagsiden nedad.
Det øverste hængsel er fjernet.→95

4.6.1 Udskiftning af nederste dørhængsel

1. Fjern døren.

1. 1. Skru skruen ud (1).

2. Drej det nederste hængsel ud (2).

3. Fjern det nederste hængsel (3).

Det nederste hængsel er fjernet.

4.6.2 Montering af nederste dørhængsel

Montér i omvendt rækkefølge.

Reparation

4.7 Udskiftning af hylde

Preindstilling:

Døren er åben.

4.7.1 Fjernelse af hylde

Træk hylden ud.

4.7.2 Montering af hylde

- Montér i omvendt rækkefølge.

Reparation

4.8 Udskiftning af flaskehylde

Preindstilling:

Døren er åben.

4.8.1 Fjernelse af flaskehylde

Træk flaskehylden ud.

Flaskehylden er fjernet.

4.8.2 Montering af flaskehylde

- Montér i omvendt rækkefølge.

Reparation

4.9 Udskiftning af dørhylde

Preindstilling:

Døren er åben.

4.9.1 Fjernelse af dørhylde

Dørhylden er fjernet.

4.9.2 Montering af dørhylde

- Montér i omvendt rækkefølge.

Reparation

4.10 Udskiftning af justerbar dørhylde

Preindstilling:

Døren er äben.

4.10.1 Fjernelse af justerbar dørhylde

Bevæg den højdejusterbare dørhylde opad, indtil dørhylden er frigjort fra holderen.

Den justerbare dørhylde er fjernet.

4.10.2 Montering af justerbar dørhylde

- Montér i omvendt rækkefølge.

Reparation

4.11 Udskiftning af frugt- og grøntsagsbeholder

Preindstilling:

Døren er åben.

4.11.1 Fjernelse af frugt- og grøntsagsbeholder

1. Træk beholderen hele vejen ud (1).

2. Fjern beholderen (2).

Beholderen er fjernet.

4.11.2 Montering af frugt- og grøntsagsbeholder

▶ Montér i omvendt rækkefølge.

Reparation

4.12 Udskiftning af udtrækkelig beholder

Preindstilling:

Døren er åben.

4.12.1 Fjernelse af udtrækkelig beholder

1. Træk den udtrækkelige beholder hele vejen ud.
2. 1. Tryk riglen på udtræksskinnen til den udtrækkelige beholder nedad (1).
3. Fjern den udtrækkelige beholder (2).

Den udtrækkelige beholder er fjernet.

4.12.2 Montering af udtrækkelig beholder

- Montér i omvendt rækkefølge.

Reparation

4.13 Udskiftning af frugt- og grøntsagsbeholderens rumadskillelse og afdækning

Preindstilling:

Døren er äben.

1. Fjern glaspladen fra rumadskillelsen.

1. Fjern den udtrækkelige beholder.→104

2. Træk rumadskillelsen fremad.

1. Løft rumadskillelsen, og drej den ud til siden.

1. 1. Løft frugt- og grøntsagsbeholderens afdækning.

2. Træk frugt- og grøntsagsbeholderens afdækning fremad, og drej den ud til siden.

Frugt- og grøntsagsbeholderens afdækning er fjernet.

4.13.2 Montering af frugt- og grøntsagsbeholderens rumadskillelse og afdækning

Montér i omvendt rækkefølge.

Reparation

4.14 Udskiftning af LED-lampe foroven

Nødvendig værktøj:

Kærvskruetrækker Blad 2,4 mm x 0,4 mm x 60 mm i sættet [00341820]

Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe. Denne lampe må kun repareres af kundeservice eller autoriserede teknikere!

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.
√ Indvendigt tilbehør foroven er fjernet.

4.14.1 Fjernelse af LED-lampe

1. Bevæg LED-lampen mod venstre.

LED-lampens elektriske tilslutning er afbrudt.

1. Frigør LED-lampens kroge.

1. Fjern LED-lampen ved at bevæge den fremad.

LED-lampen er fjernet.

4.14.2 Montering af LED-lampe foroven

▶ Montér i omvendt rækkefølge.

2.1.1 Alle husholdningsapparater 404

2.1.1 Alle husholdningsapparater

Dørpakningen er demontert.

4.1.2 Montering av dørpakning

1. Kontroller at sporet for pakningen ikke har skader.

Dørpakningen er montert.

Reparasjon

Dørhändtaket er demontert.

∅vre dørhengsel er demontert.

4.4.2 Montering av dørhengsel

Sikre komponenten så den ikke kan falle ned.

OBS!

▶ Sikre komponenten sä den ikke kan falle ned.

FARE

∅vre dørhengsel er demontert.

4.5.2 Montering av dørhengsel

Hyllen er demontert.

Dørracken er demontert.

Den justerbare dørracken er demontert.

Apparatet har en vedlikeholdsfri LED-lampe.

Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!

FARE

Dörrpackningen har tagits bort.

4.1.2 Montera dörrpackning

Dörrhandtaget har tagits bort.

4.2.2 Montera dörrhandtag

Phillips-skruvmejsel PH2

Förutsättning:

Hyllan har tagits bort.

4.7.2 Montera hylla

Lådan har tagits bort.

LED-lampan har tagits bort.
