BRUGSANVISNING PBSM 1300 A1 PARKSIDE

Oversættelse af den originale driftsvejledning

GB MT

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

Sikkerhedsanvisninger......177

Sikkerhedsanvisningernes betydning.... 177

Billedtegn og symboler...... 177

Generelle advarsler for elværktøjer....177

Fælles sikkerhedsanvisninger ved slibning....179

Yderligere sikkerhedsanvisninger......181

Restrisici....182

Forberedelse.... 183

Betjeningselementer......183

Montering/indstilling/demontering af beskyttelsesskærm.... 183

Montering og afmontering af børsten.... 184

Montering af det ekstra håndtag.... 184

Montering af tilslutning til støvudsugning....184

Tilslutning af støvudsugning..... 184

Drift.... 184

Arbejdsanvisninger......184

Tænd og sluk....185

Transport...... 185

Bortskaffelse/miljøbeskyttelse....186

Fejlsøgning....187

Oversættelse af den originale EU-overensstemmels-eserklæringen.... 190

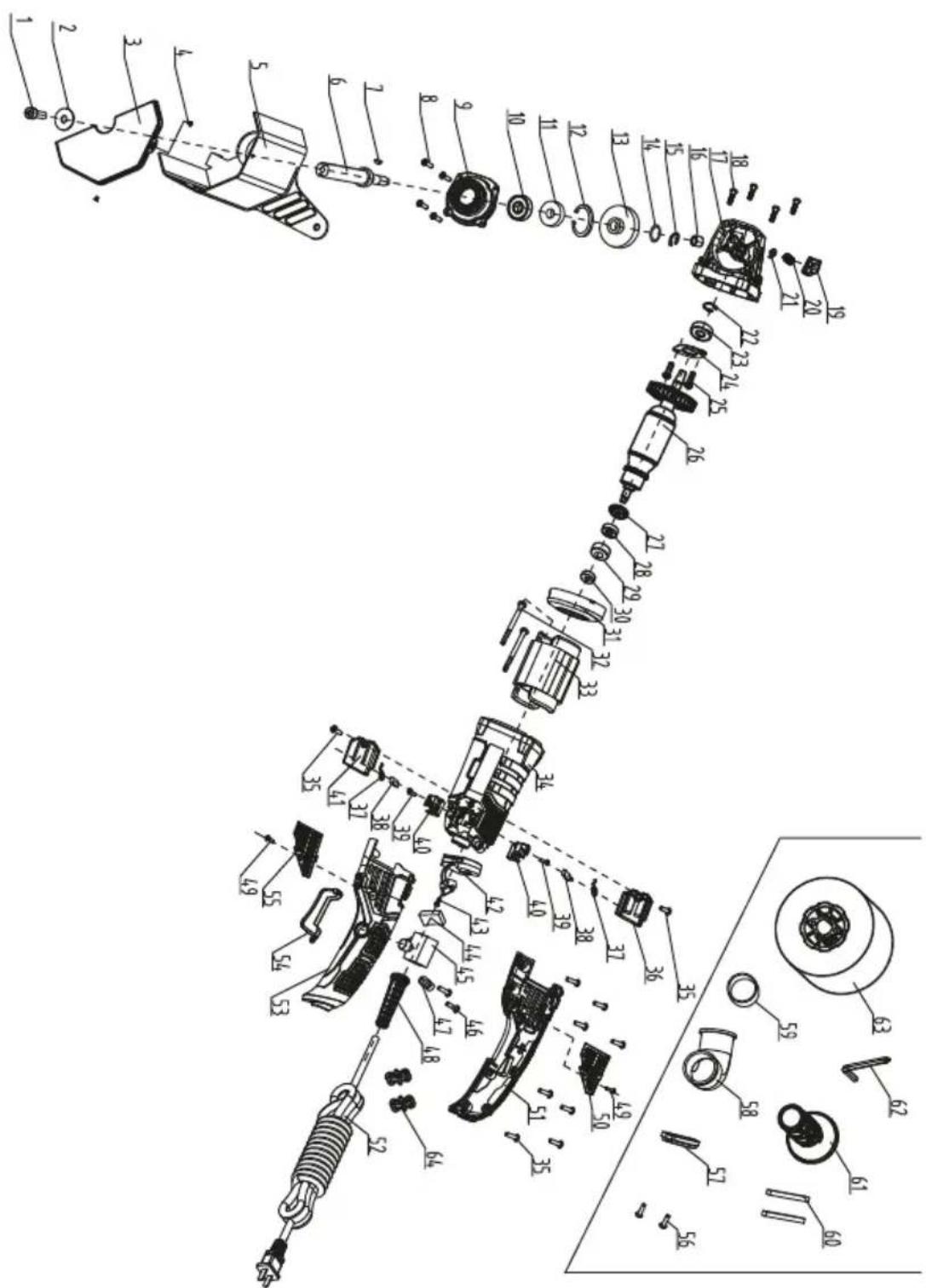

Eksploderet tegning.... 195

Indledning

Tillykke med købet af din nye satinerings-/børsteslibemaskine (herefter apparatet eller elværktøjet).

Med købet har du besluttet dig for et førsteklasses apparat. Dette apparat blev testet under produktionen og underkastet en kvalitetstest til sidst.

Dermed er produktets funktionsevne sikret.

Betjeningsvejledningen er en del af dette apparat. Den indeholder vigtige anvisninger til sikkerhed, brug og bortskaffelse. Læs betjeningsvejledningen omhyggeligt igennem. Gør dig fortrolig med betjeningsdelene og korrekt brug af apparatet. Anvend kun apparatet som beskrevet og kun til de anførte anvendelsesområder. Opbevar betjeningsvejledningen sikkert og udlever alle dokumenter, hvis apparatet gives videre til tredjepart.

Produktet er udelukkende beregnet til følgende anvendelse:

• Bearbejdning af metaloverflader
• Satinering

Brug kun apparatet i tørre rum.

Enhver anden anvendelse, som ikke er udtrykkeligt tilladt i denne betjeningsvejledning, kan udgøre en alvorlig fare for brugeren og medføre

skader på apparatet. Brugeren af apparatet er ansvarlig for ulykker eller skader på andre mennesker eller deres ejendom. Apparatet er kun beregnet til privat brug. Det er ikke konstrueret til erhvervsmæssig brug. Ved erhvervsmæssig brug bortfalder garantien. Producenten er ikke ansvarlig for skader, som skyldes ikke-formålsbestemt anvendelse, eller som skyldes forkert betjening.

Leverede dele/tilbehør

Pak apparatet ud og kontrollér de leverede dele.

• Satinering/børsteslibemaskine
• Ekstra håndtag
• Sugestuds
• Adapter til ekstern støvudsugning
• 2× Pasfeder
• Børste
• 2× Kulbørste
• Indvendig sekskantnøgle
• 2× Skrue
• Indvendig sekskantskrue
• Underlagsskive
• oversættelse af den originale brugsanvisning

Oversigt

Billeder af produktet fin- der du på den forreste og bageste udfoldningsside.

1 Håndtag
2 Tænd-/sluk-kontakt
3 Låseknap
4 Drejehjul
5 Sugestuds
6 Holder til ekstra håndtag
7 Ekstra håndtag
8 Beskyttelsesskærm
9 Børste

10 Spindellås
11 Skrue (Serviceafdækning)
12 Serviceafdækning
13 Nettilslutningsledning
14 Kulbørste
15 Indvendig sekskantnøgle
16 Reduktionsstykke

(Fig. A)

17 Indvendig sekskantskrue (Be-skyttelsesskærm)

(Fig. B)

18 Holdespindel
19 Pasfeder
20 Indvendig sekskantskrue (Børste)
21 Underlagsskive
22 Skrue (Påsætningsstykke)
23 Påsætningsstykke

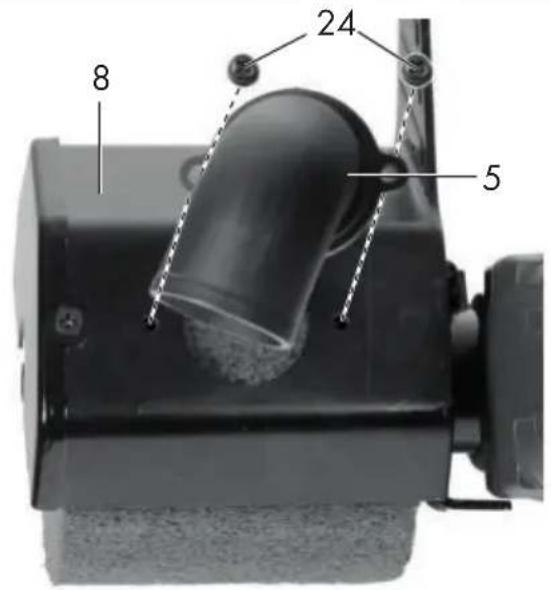

24 Skrue (Sugestuds)

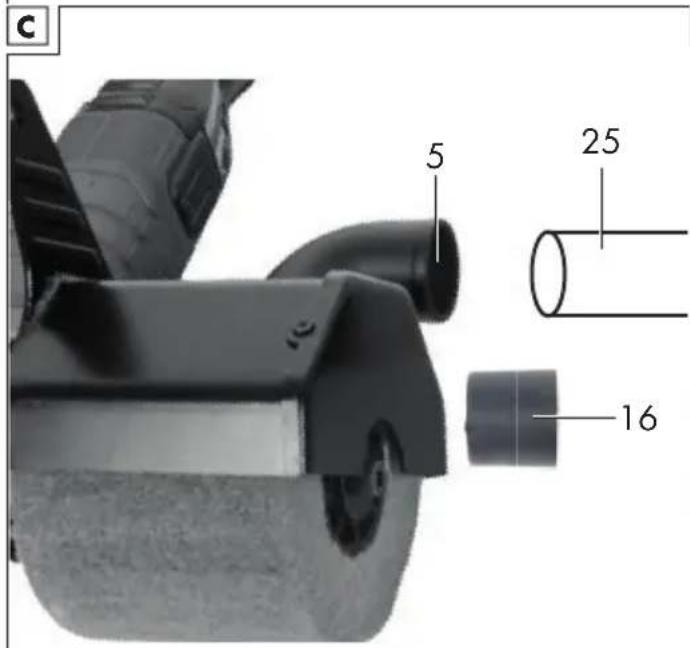

(Fig. C)

25 Ekstern sugeslange

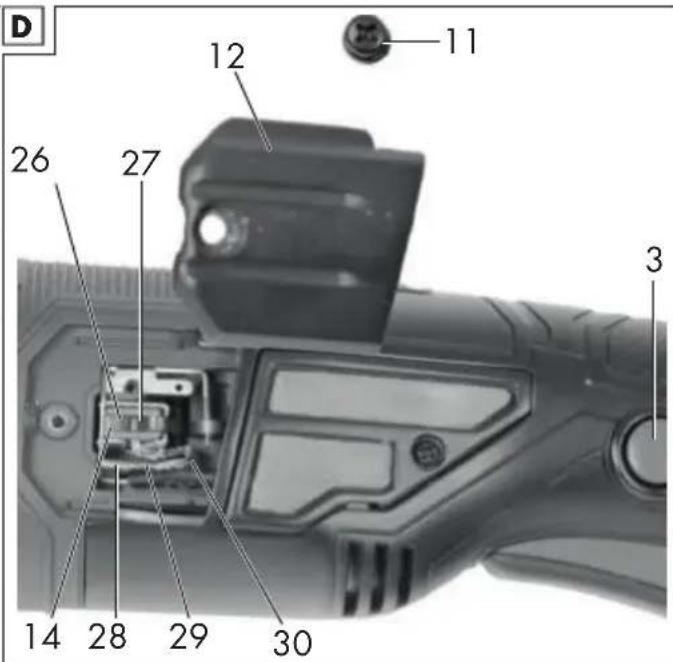

(Fig. D)

26 Not til trykfjeder
27 Trykfjeder
28 Kontaktsko
29 Kontaktstik
30 Tråd

Funktionsbeskrivelse

I det følgende beskrives betjenings- delenes funktion.

Tekniske data

Mærkespænding U .....230 V\~, 50 Hz

Nominelt effektoptag P ..... 1300 W

Vægt ....≈3,9 kg

Tomgangsomdrejningstal n 900–3200 min ^-1 Børste

- diameter ....∅120 mm - Gevind ....M8 Lydtrykniveau ( L_pA )

83,1 dB; K_pA=3 dB Lydeffektniveau ( L_WA ) 94,1 dB; K_WA=3 dB Vibration ( a_h )

- Håndtag ....2,36 m/s²; 1,5 m/s² - Ekstra håndtag .. 2,78 m/s²; 1,5 m/s² Støj- og vibrationsværdier er målt efter standarderne og bestemmelserne, som er angivet i overensstemmelse-serklæringen.

Den angivne vibrationsemissionsværdi er målt iht. til en standardiseret afprøvningsmetode og kan anvendes til sammenligning af elværktøjer. Den angivne vibrationsemissionsværdi kan også anvendes til en indledende eksponeringsvurdering.

▲ ADVARSEL! Afhængigt af måden, elværktøjet anvendes på, kan vibrationsemissionsværdien afvige fra den angivne værdi ved brug af elværktøjet. Til beskyttelse af operatøren er det nødvendigt at fastsætte sikkerhedsforanstaltninger, som er baseret på en svingningsbelastning under de faktiske brugsbetingelser (her skal der tages hensyn til alle dele af driftscyklussen, eksempelvis tidspunkter, hvor elværktøjet er slukket, og tidspunkter, hvor det ganske vist er tændt, men kører uden belastning).

Sikkerhedsan- visninger

Dette afsnit beskriver de grundlæggende sikkerhedsanvisninger ved brug af apparatet.

Sikkerhedsanvisningernes betydning

⚠️ FARE! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer i alvorlige kvæstelser eller dødsfald.

⚠ ADVARSEL! Hvis du ikke overholder denne sikkerhedsanvisning, sker der muligvis et uheld. Dette resulterer muligvis i alvorlige kvæstelser eller dødsfald.

⚠ FORSIGTIG! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i lettere eller moderate kvæstelser. BEMAERK! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i materielle skader.

Billedtegn og symboler Billedsymboler på apparatet

Læs betjeningsvejledningen

Beskyttelsesklasse II (dobbelt isolering)

Bær øjenbeskyttelse

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Generelle advarsler for elværktøjer

⚠ ADVARSEL! Læs alle sikkerheds- advarsler og illustrationer. Hvis ikke advarslerne og anvisningerne følge- s, kan der opstå elektrisk stød, brand og/eller alvorlige kvæstelser. Gem al- le advarsler og anvisninger til frem- tidig brug.

Begrebet "elværktøj" i advarslerne refererer til dit lysnettilsluttede (kabel-

forbundne) elværktøj eller batteridrevne (kabelfrie) elværktøj.

1. SIKKERHED PÅ ARBEJDSOM-RÅDET

a) Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder er en kilde til ulykker.
b) Betjen ikke elværktøjer i eksplosive omgivelser, f.eks. i nærheden af antændelige væsker, gasser eller støv. Elværktøjer frembringer gnister, der kan antænde støv eller dampe.
c) Hold børn og omkringstående personer på afstand, når elværktøjet er i brug. Forstyrrelser kan medføre tab af kontrol.

a) Stik på elværktøjet skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Anvend ikke adapterstik i forbindelse med jordforbundne elværktøjer. Når stikket ikke er modificeret og stikkontakten passer, reduceres risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Udsæt ikke elværktøjet for regn eller våde forhold. Hvis der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød.
d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære eller trække elværktøjet eller til at trække stikket ud af stikkontakten. Hold ledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadige-de eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Når elværktøjet anvendes udenfor, skal der benyttes en forlængerledning, der er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge elværktøjet i et fugtigt område, skal der anvendes en fejlstrømsafbryder (RCD). Brug af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.

3. PERSONSIKKERHED

a) Vær opmærksom, overvej di- ne handlinger, og brug din sun- de fornuft, når du betjener et el- værktøj. Anvend ikke elværktø- jet, hvis du er træt eller påvir- ket af stoffer, alkohol eller medi- kamenter. Et øjebliks uopmærk- somhed under brugen af elværk- tøjet kan medføre alvorlige per- sonskader.

b) Anvend personlige værnemidler. Bær altid øjenværn. Beskyttelsesudstyr som f.eks. en støvmaske, skridsire sko, beskyttelseshjelm eller høreværn, der anvendes ved behov, reducerer personskader.

c) Undgå utilsigtet start. Sørg for, at kontakten står i off-stilling, inden du forbinder værktøjet til strømkilden og/eller batteripakken eller tager det op eller bærer det. Hvis man bærer elværktøjet med fingeren på kontakten eller sætter strøm til et elværktøj med tændt kontakt, er der risiko for ulykker.

d) En eventuel indstillingsnøgle eller skruenøgle skal fjernes, inden der tændes for elværktø-jet. En skruenøgle eller en nøgle, der er fastgjort på en roterende del

af elværktøjet, kan medføre per- sonskade.

e) Ræk ikke for højt op med værktøjet. Sørg altid for godt fodfæste og god balance. Så har du bedre kontrol over elværktøjet i uventede situationer.
f) Sørg for passende beklædning. Bær ikke løstsiddende tøj eller smykker. Hold här, tøj og handsker på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt här kan sætte sig fast i bevægelige dele.
g) Hvis der er installeret anordninger til tilslutning af støvudsugnings- og opsamlingsanlæg, skal det sikres, at disse er tilsluttet og anvendes korrekt. Brug af støvopsamling kan reducere støvrelaterede farer.

4. BRUG OG PLEJE AF ELVÆRK-T∅JET

a) Pres ikke elværktøjet. Benyt det rigtige elværktøj til det pågældende anvendelsesformål. Med det rigtige elværktøj udføres arbejdet bedre og mere sikkert med den hastighed, som værktøjet er konstrueret til.
b) Anvend ikke elværktøjet, hvis kontakten ikke tænder og slukker for det. Et elværktøj, der ikke kan styres med kontakten, er farligt og skal repareres.
c) Adskil stikket fra strømkilden og/eller batteripakken fra elværktøjet, før du foretager indstillinger, skifter tilbehør eller opbevarer elværktøjet. Sådanne forebyggende sikkerhedsforanstaltninger reducerer risikoen for, at elværktøjet starter ved et uheld.
d) Opbevar det ubenyttede elværktøj uden for børns rækkevidde, og lad ikke personer, der ikke

er fortrolige med elværktøjet eller denne vejledning, betjene elværktøjet. Elværktøjer er farlige, hvis de anvendes af uerfarne brugere.

e) Vedligehold elværktøj og tilbehør. Kontrollér, om bevægelige dele er fejljusteret eller binder, om dele er gået i stykker, eller om andre forhold kan påvirke elværktøjets funktion. Hvis elværktøjet er beskadiget, skal det repareres inden brug Mange ulykker skyldes dårligt vedligeholdte elværktøjer.

f) Hold skæreværktøjer skarpe og rene. Godt vedligeholdte skære-værktøjer med skarpe skærekanter har mindre tendens til at binde og er nemmere at kontrollere.

g) Anvend elværktøjet, tilbehøret og værktøjsbits etc. i overensstemmelse med denne vejledning, idet du tager hensyn til arbejdsforholdene og det pågældende arbejde, der skal udføres. Hvis elværktøjet anvendes til andre end de tilsigtede formål, kan der opstå farlige situationer.

h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Glatte håndtag og gribeflader forhindrer sikker håndtering af og kontrol over værktøjet i uventede situationer.

5. VEDLIGEHOLDELSE

a) Få dit elværktøj vedligeholdt af kvalificerede reparatører, der udelukkende anvender identiske reservedele. Derved opretholdes sikkerheden for elværktøjet.

Fælles sikkerhedsan- visninger ved slibning

- Dette elværktøj er beregnet til slibning. Læs alle sikkerhedsad-

varsler, anvisninger, illustrationer og specifikationer, der følger med dette elværktøj. Hvis ikke alle nedenstående instruktioner følges, kan der opstå elektrisk stød, brand og/eller alvorlige kvæstelser.

• Arbejdsopgaver som slibning, trådbørstning, polering, hulskæring eller afskæring må ikke udføres med dette elværktøj. Arbejde, som elværktøjet ikke er konstrueret til, kan medføre fare og forårsage personskader.
• Dette elværktøj må ikke ombygges til at fungere på en måde, som det ikke er konstrueret specifikt til eller specificeret til af værktøjsproducenten. En sådan ombygning kan medføre tab af kontrol og forårsage alvorlige personskader.
• Anvend ikke tilbehør, som ikke er konstrueret specifikt eller speci- ficeret af værktøjsproducenten. Bare fordi tilbehøret kan monteres på dit elværktøj, er det ikke en garanti for sikker drift.
• Tilbehørets nominelle hastighed skal mindst svare til den maksimale hastighed, der er angivet på elværktøjet. Tilbehør, der anvendes med en højere hastighed end den nominelle hastighed, kan gå i stykker og blive slynget ud.
• Tilbehørets udvendige diameter og tykkelse skal ligge inden for elværktøjets nominelle kapacitet. Tilbehør af forkert størrelse kan ikke afskærmes eller kontrolleres på passende vis.
• Trådmonteringen af tilbehøret skal passe til sliberens spindeltråd. For tilbehør som monteres med flanger, skal tilbehørets dornhul passe til flangens huldiameter. Tilbehør, der ikke

passer til monteringsbeslagene på elværktøjet, vil komme ud af balance, vibrere for meget og kan medføre tab af kontrol.

- Anvend ikke et beskadiget tilbehør. Før hver brug skal du kontrollere tilbehøret, f.eks. slibeski- ver for spåner og revner, for rid- ser, revner eller overdreven sli- tage eller trådbørster for løse el- ler slidte tråde. Hvis elværktø- jet eller tilbehøret tabes, skal det inspiceres for skader, eller der skal monteres et ubeskadiget til- behør. Når du har inspiceret og monteret et tilbehør, skal du og andre tilstedeværende holde af- stand til det roterende tilbehør og køre elværktøjet ved maksi- mal tomgangshastighed i et mi- nut. Beskadiget tilbehør går nor- malt i stykker inden for denne test- periode.

- Bær personlige værnemidler. Anvend ansigtsværn, beskyttelsesbriller eller sikkerhedsbriller afhængigt af arbejdet. Bær efter behov støvmaske, høreværn, handsker og værkstedsforklæde, der kan stoppe mindre slibematerialer eller brudstykker af arbejdsemnet. ∅jenbeskyttelsen skal kunne standse flyven-de rester, der opstår ved forskellige anvendelser. Støvmasken eller åndedrætsværnet skal kunne filtrere de partikler, der genereres ved den pågældende anvendelse. Længe-revarende udsættelse for høj støj kan medføre høretab.

- Sørg for, at andre tilstedeværende befinder sig i sikker afstand fra arbejdsområdet. Alle personer, der tilgår arbejdsområdet, skal bære personlige værnemidler. Brudstykker af arbejdsemnet eller af et ødelagt tilbehør kan flyve

væk og forårsage skade uden for det umiddelbare arbejdsområde.

• Hold elværktøjet i de isolerede gribeflader, når der udføres arbejde, hvor skæreværktøjet kan komme i kontakt med skjulte ledninger eller dens egen ledning. Skæreværktøj, der kommer i kontakt med en strømførende ledning, kan gøre de udsatte metaldele på elværktøjet strømførende, hvorved brugeren kan få et elektrisk stød.
• Placer ledningen uden for det roterende tilbehør. Hvis du mister kontrollen, kan ledningen blive skåret over eller sætte sig fast, og din hånd eller arm kan blive trukket ind i det roterende tilbehør.
• Læg aldrig elværktøjet fra dig, før tilbehøret er standset helt. Det roterende tilbehør kan gribe fat i underlaget og trække i elværktøjet, så du mister kontrollen over det.
• Elværktøjet må ikke køre, når du bærer det ved din side. Utilsigtet kontakt med det roterende tilbehør kan få dette til at hænge fast i dit tøj og trække det ind mod din krop.
• Rens elværktøjets ventilationsåbninger regelmæssigt. Motorens ventilator suger støv ind i huset, og for stor ophobning af metalpulver kan forårsage elektriske risici.
• Anvend aldrig elværktøjet i nærheden af brændbare materialer. Gnister kan antænde sådanne materialer.
• Anvend ikke tilbehør, der kræver flydende kølemiddel. Brug af vand eller andre flydende kølemidler kan medføre elektrisk stød.

Yderligere sikkerhedsan- visninger

• Hvis dette apparats tilslutningsledning beskadiges, skal den udskiftes af producenten eller dennes kundeservice eller af en tilsvarende kvalificeret person for at undgå fare. Kontakt vores servicecenter.
• Brug kun tilbehør, der er anbefalet af PARKSIDE. Uegnet tilbehør kan forårsage elektrisk stød eller brand.

Sikkerhedsanvisninger ved slibning

• Brug kun de skiver, der er specificeret til dit elværktøj og den specifikke beskyttelsesanordning, der er beregnet til den valgte skive. Skiver, som elværktøjet ikke er konstrueret til, kan ikke afskærmes tilstrækkeligt og er ikke sikre.
• Slibefladen på forsænkede centerslibeskiver skal være monteret under beskyttelsesanordningens plan. En forkert monteret skive, der rager ud over beskyttelsesanordningens plan, kan ikke afskærmes tilstrækkeligt.
• Beskyttelsesanordningen skal være forsvarligt fastgjort til elværktøjet og placeres med henblik på maksimal sikkerhed, idet så lidt som muligt af skiven vender mod operatøren. Beskyttelsesanordningen hjælper med at beskytte operatøren mod brudstykker fra skiven, utilsigtet kontakt med skiven og gnister, der kan antænde tøj.

• Skiver må kun anvendes til det angivne formål. Slib for eksempel ikke med siden af skæreski-ven. Slibeskæreskiver er bereg-net til periferisk slibning; sidekræfter, der påvirker disse skiver, kan få dem til at gå i stykker.

• Brug altid ubeskadigede skiveflanger, der har den korrekte størrelse og form til den valgte skive. Korrekte skiveflanger støtter skiven og reducerer dermed risikoen for, at skiven går i stykker. Flanger til skæreskiver kan være forskellige fra flanger til slibeskiver.

• Anvend ikke nedslidte skiver fra større elværktøjer. En skive, der er beregnet til et større elværktøj, egner sig ikke til de højere hastigheder på et mindre værktøj og kan briste.

Tilbageslag og relaterede advarsler

Tilbageslag er en pludselig reaktion på et roterende hjul, en støtteskive, en børste eller andet tilbehør, der sidder i klemme eller hænger fast. Fastklemning resulterer i hurtig blokering af det roterende tilbehør, hvilket igen medfører, at det ukontrollerede elværktøj tvinges i modsat retning af tilbehørets rotation ved fastklemningsstedet.

Hvis f.eks. en slibeskive sætter sig fast i arbejdsemnet, kan den kant af slibeskiven, der når ind i fastklemningsstedet, grave sig ned i materialets overflade og få slibeskiven til at gå af eller springe ud. Skiven kan enten springe mod eller væk fra operatøren, afhængigt af skivens bevægelsesretning på fastklemningsstedet. I disse situationer kan slibeskiven også gå i stykker.

Tilbageslag forårsages af forkert brug af elværktøj og/eller ukorrekte drifts-procedurer eller betingelser og kan undgås ved at træffe passende for-holdsregler som angivet nedenfor.

- Hold godt fast i elværktøjet med begge hænder, og placer din krop og dine arme således, at du kan modstå tilbageslagskræfter. Brug altid ekstrahåndtaget,

hvis det findes, for at opnå maksimal kontrol ved tilbageslag eller reaktionsmomenter under opstart. Operatøren kan kontrollere reaktionsmomenter eller tilbageslagskræfter, hvis der er truffet passende forholdsregler.

• Placer aldrig din hånd tæt på det roterende tilbehør. Hånden kan rammes af tilbageslag.
• Placer ikke din krop i det område, hvor elværktøjet vil bevæge sig, hvis der opstår tilbageslag. Tilbageslag vil drive værktøjet i modsat retning af skivens bevægelse på det sted, hvor det sidder fast.
• Vær særligt forsigtig, når du arbejder ved hjørner, skarpe kanter osv. Undgå, at tilbehøret hopper eller sætter sig fast. Hjørner, skarpe kanter eller hop kan få det roterende tilbehør til at sætte sig fast og medføre tab af kontrol eller tilbageslag.
• Der må ikke monteres en savkæde med træklinge eller en savklinge med tænder. Sådanne klinger kan ofte forårsage tilbage-slag og tab af kontrol.

Restrisici

Selvom dette apparat betjenes i overensstemmelse med forskrifterne, vil der være en række restrisici. Følgende farer kan forekomme i forbindelse med dette apparats konstruktion og udførelse:

• ∅jenskader, hvis der ikke bæres egnet øjenværn.
• Sundhedsskader, som sker pga. hånd-arm-vibrationer, hvis appara-tet bruges over en længere periode eller ikke føres eller vedligeholdes korrekt.

• Sundhedsskader pga.:

• Berøring af slibeværktøjerne i det ikke afskærmede område;

• Udslyngning af dele fra arbejdsemner eller beskadigede slibeskiver.

▲ ADVARSEL! Fare på grund af det elektromagnetiske felt, som genereres, när produktet er i drift. Feltet kan i visse situationer påvirke aktive eller passive medicinske implantater. For at reducere faren for alvorlige eller livsfarlige kvæstelser anbefaler vi, at personer med medicinske implantater konsulterer deres læge, før de anvender produktet.

Forberedelse

▲ ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Sæt først stikket i stikkontakten, när produktet er klargjort fuldstændigt til arbejdet.

Betjeningselementer

Gør dig fortrolig med betjeningselementerne, inden du bruger apparatet.

• Tænd-/sluk-kontakt (2)

• Tænding: Tryk på
• Sluk: Slip

- Låseknap (3)

• Låsning af tænd-/sluk-kontakt: Tryk på
• Frigivelse af tænd-/sluk-kontakt: Tryk på tænd/sluk-kontakten (2)

- Drejehjul (4)

Indstilling af omdrejningstal i 6 trin.

- Spindellås (10)

- Låser spindlen ved montering/afmontering af indsatsværktøjet.

Montering/indstilling/ demontering af beskyttelsesskærm

⚠ ADVARSEL! Brug aldrig apparatet uden korrekt monteret beskyttelsesskærm.

Nødvendige værktøjer og hjælpemidler

- Indvendig sekskantnøgle (15)

Montering af beskyttelsesskærmen (Fig. A)

1. Sæt beskyttelsesskærmen (8) på apparatet. Vær opmærksom på fordybningerne ved holderen af apparatet.
2. Drej beskyttelsesskærmen i arbejdspositionen.
3. Spænd den indvendige sekskantskrue (17) fast.

Indstilling af beskyttelsesskærmen (Fig. A)

1. Løsn den indvendige sekskantskrue (17).
2. Indstil beskyttelsesskærmen (8) således, at gnistregn eller løsrevne dele hverken kan ramme brugeren eller omkringstående personer. Indstil beskyttelsesskærmen (8) således, at gnistregn ikke kan antænde brændbare materialer. Den lukkede side af beskyttelsesskærmen skal altid pege mod brugeren.
3. Spænd den indvendige sekskantskrue fast igen.

Afmontering af beskyttelsesskærmen (Fig. A)

1. Løsn den indvendige sekskantskrue (17).
2. Træk beskyttelsesskærmen (8) af apparatet.

Montering og afmontering af børsten

Nødvendige værktøjer og hjælpe- midler

- Indvendig sekskantnøgle (15)

Montering af børsten (Fig. B)

1. Løsn skruerne (22) ved påsætningssstykket.
2. Tag påsætningsstykket (23) af be skyttelsesskærmen (8).
3. Læg pasfederne (19) ind i fordybningerne ved holdespindlen (18) og hold dem fast.
4. Sæt børsten (9) på holdespindlen.
5. Tryk på spindellåsen (10) og hold den nede.
6. Fastgør børsten med den indven-dige sekskantskrue (20) og under-lagsskiven (21).
7. Du kan slippe spindellåsen (10).
8. Fastgør påsætningsstykket (23) igen med skruerne (22) til beskyttelsesskærmen (8).

Demontering af børsten (Fig. B)

1. Løsn skruerne (22) ved påsætningssstykket.
2. Tag påsætningsstykket (23) af be skyttelsesskærmen (8).
3. Tryk på spindellåsen (10) og hold den nede.
4. Løsn den indvendige sekskantskrue (20).
5. Du kan slippe spindellåsen (10).
6. Fjern børsten (9). Vær opmærksom på, at pasfederne (19) ikke går tabt.

Montering af det ekstra håndtag

▲ ADVARSEL! Fare for kvæstelser! Brug aldrig apparatet uden ekstra håndtag.

Fremgangsmåde (Fig. B)

1. Skru det ekstra håndtag (7) i holderen (6) på beskyttelsesskærmen (8).

Montering af tilslutning til støvudsugning

Nødvendige værktøjer og hjælpe- midler

- Stjerneskruetrækker

Fremgangsmåde (Fig. B)

1. Fastgør sugestudsen (5) med de vedlagte skruer (24) til beskyt-telsesskærmen (8).

Tilslutning af støvudsugning

Bemærk

- Kontrollér at støvudsugningen er egnet, f.eks. en værkstedsstøv-suger. Normale husholdningsstøv-sugere er ikke beregnet til opsugning af slibemateriale. Du finder disse oplysninger i betjeningsvej-ledningen til det eksterne apparat.

Fremgangsmåde (Fig. C)

• Prøv at tilslutte den eksterne sugeslange (25) (ikke inkluderet i leveringen) direkte til sugestudsen (5).
• Hvis det ikke lykkes, skal du sætte reduktionsstykket (16) ind i sugestudsen (5). Tilslut den eksterne sugeslange (25) til reduktionsstykket.
• Reduktionsstykket (16) og den eksterne sugeslange (25) kan nemt trækkes af sugestudsen (5).

Drift

Arbejdsanvisninger

- Brug ikke apparatet uden ekstern støvudsugning. Brugen af støvudsugningen kan reducere farerne ved støv. Sørg for god udluftning på arbejdspladsen.

• Før apparatet hen til arbejdsemnet i tændt tilstand.
• Løft børsten af efter bearbejdningen, før du slukker for apparatet.
• Arbejd kun med fejlfrie børster, så du opnår optimale sliberesultater.
• Udøv kun lidt og ensartet tryk, og sørg for ensartet fremføring under arbejdet. Derved skåner du apparatet og børsten.
• Tøm støvsugeren i god tid for at sikre optimal sugeeffekt.

Tænd og sluk

Tænd

1. Vælg det ønskede omdrejningstal med drejehjulet (4) (1 ... 6).
2. Tilslut apparatet til strømforsyningen.
3. Tryk på tænd/sluk-kontakten (2).
4. Vent, til apparatet har nået det maksimale omdrejningstal.
5. Før børsten mod arbejdsemnet.

Sluk

1. Fjern børsten fra arbejdsemnet.
2. Slip tænd/sluk-kontakten (2).
3. Vent med at lægge el-værktøjet fra dig, til det står stille.
4. Hvis du lader apparatet være uden opsyn eller er færdig med at arbejde, skal du tage apparatets strømstik ud af stikkontakten.

Transport

Bemærk

• Sluk for apparatet.
• Kontrollér, at alle bevægelige dele står fuldstændigt stille.
• Træk stikket ud.
• Fjern indsatsværktøjet.
• Bær altid produktet i håndtaget (1).

▲ ADVARSEL! Elektrisk stød! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Beskyt dig selv ved vedligeholdelses- og rengøringsarbejder. Sluk for apparatet og træk tilslutningsstikket ud af stikkontakten. Vedligeholdelses- og servicearbejde, som ikke er beskrevet i denne betjeningsvejledning, skal udføres af vores servicecenter. Anvend kun originale reservedele.

Rengøring

⚠ ADVARSEL! Elektrisk stød! Sprøjt aldrig vand på apparatet. BEMAERK! Fare for skader. Kemiske substanser kan angribe apparatets plastdele. Brug ikke rengørings- eller opløsningsmiddel.

- Hold luftgæller, motorhuset og greb på apparatet rene. Brug en fugtig klud eller en børste hertil.

Vedligeholdelse

Udskift kulbørsterne

⚠ ADVARSEL! Elektrisk stød! Spørg en fagperson, hvis du ikke føler dig tryg ved at udføre dette arbejde.

Kriterier

Nødvendige værktøjer

• Stjerneskruetrækker

Fremgangsmåde (Fig. D)

Sluk for apparatet og træk stikket. Lad apparatet køle af.

Udskift altid begge kulbørster på én gang.

1. Løsn skruen (11) til serviceafdækningen (12), og fjern serviceafdækningen (12).
2. Løft trykfjederen (27) ud af noten til serviceafdækningen (26) på kulbørsten (14).
3. Træk kontaktstikket (29) af kontaktskoen (28), og tag kulbørsten (14) ud af føringen oppefra.
4. Indsæt en ny kulbørste (14) med tråden (30) vendende opad i føringen.
5. Læg tråden (30) i en bue gennem føringens åbning på siden.
6. Skyd kontaktstikket (29) på kontaktskoen (28).
7. Sæt igen trykfjederen (27) på noten til trykfjederen (26) på kulbørsten (14).
8. Fastgør igen serviceafdækningen (12) med skruen (11).
9. Gentag forløbet 1 til 8 på den anden side af apparatet.

Opbevaring

• rent
  • tørt
• støvbeskyttet
• uden for børns rækkevidde

Bortskaffelse/miljøbe- skyttelse

Apparatet, tilbehøret og emballagen skal afleveres til miljøvenlig gen-anvendelse.

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Symbolet med den overstregede affaldsspand på hjul betyder, at dette produkt ikke må bortskaffes som usorteret husholdningsaffald ved udløbet af dets levetid.

Direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr:

Forbrugere er juridisk forpligtet til at sende elektriske og elektroniske enheder til miljøvenlig genanvendelse ved slutningen af produkternes levetid. På denne måde garanteres en miljø- og ressourcebesparende genanvendelse.

Afhængigt af hvordan det implementeres i national lovgivning, har du følgende muligheder:

• at give det tilbage til salgsstedet,
• at aflevere det til et officielt ind-samlingssted,
• at sende det tilbage til producenten/distributøren.

Tilbehørsdele og hjælpemidler uden elektriske bestanddele, der følger med det udtjente udstyr, er ikke omfattet heraf.

Fejlsøgning

Den følgende tabel hjælper dig ved fejlsøgning af småfejl:

Problem Mulig årsag Fejlafhjælpning
Apparat starter ikke	Der er ingen strøm Kontroll	lér stikkontakt, nettilslutningsledning, stik og sikring, og få dem re- pareret af en autoriseret elektriker ved behov.
	Tænd-/sluk-kontakt (2) defekt	Kontakt vores servicecen- ter.
	Motoren er defekt
Lav eller manglende mo- toreffekt	Kulbørsterne er slidte Udskift	klift kulbørsterne, eller kontakt vores servicecen- ter.
afbrydelser	Intern løs forbindelse Apparktakbejdærssedvicecen- ter.
	Tænd-/sluk-kontakt (2) defekt

Reservedele og tilbehør kan fås på www.grizzlytools.shop. Hvis der opstår problemer i forbindelse med bestillingen, bedes du kontakte vores online-shop. Hvis du har yderligere spørgsmål, bedes du kontakte: Service-Center, s. 189

Pos.nr. Betegnelse Best.nr.
5+16 Sugestuds + Reduktionsstykke 91120027
7 Ekstra håndtag 91120028
8 Beskyttelsesskærm 91120024
9 Børste	91120030
14	2× Kulbørste	91120025
20+21	Indvendig sekskantskrue (Børste) + Underlagsskive	91120023

Service

Garanti

Kære kunde, på dette produkt får du 3 års garanti fra købsdatoen. I tilfælde af mangler ved produktet har du lovmæssige rettigheder over for sælgeren af produktet. Disse lovmæssige rettighe-

der bliver ikke indskrænket af garantien, som uddybes efterfølgende.

Garantibetingelser

Garantifristen begynder med købsda- toen. Opbevar den originale kasse- bon omhyggeligt. Dette bilag bruges til at dokumentere købet. Hvis der in- den for tre år fra købsdato af dette produkt opstår materiale- eller fabri- kationsfejl, bliver produktet - efter vo-

res valg - repareret omkostningsfrit eller erstattet. Denne garantiydelse forudsætter, at det defekte apparat samt købsbeviset (kassebon) forlægges inden for fristen på tre år, og at det kort beskrives, hvori manglen består, og hvornår den er opstået.

Hvis fejlen dækkes af vores garanti, modtager du et repareret eller et nyt produkt. Reparationen eller et nyt produkt er ikke begyndelsen på en ny garantiperiode.

Garantiperiode og lovmæssige reklamationer

Garantiperioden bliver ikke forlænget pga. garantiydelser. Dette gælder også for skiftede eller reparerede dele. Eventuelle skader og mangler, som allerede eksisterer ved købet, skal meddeles til producenten straks efter udpakningen. Reparationer, der foretages, efter at garantiperioden er udløbet, laves mod betaling.

Garantidækning

Dette apparat blev produceret efter strenge kvalitetskrav og nøje kontrolleret før udleveringen.

Garantiydelser gælder for materi- ale- og fabrikationsfejl. Denne garanti dækker ikke dele af produktet, der er udsat for normal slitage og derfor kan betragtes som sliddele(f.eks. Børste, Kulbørste) eller for beskadigelse af skrøbelige dele (f.eks. kontakt).

Denne garanti bortfalder, hvis produktet er beskadiget, ikke blev anvendt korrekt eller ikke blev vedligeholdt. For at sikre en korrekt brug af produktet skal alle anvisninger i betjeningsvejledning nøje overholdes.

Anvendelser og handlinger, der frarådes i betjeningsvejledningen eller som der advares imod, skal ubetinget undgås.

Produktet er udelukkende beregnet til den private og ikke til den erhvervsmæssige brug. Ved misbrug og uhen- sigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, udløber garantien.

Bearbejdning af reklamationer

For at sikre en hurtig behandling af din anmodning skal du følge følgende instruktioner:

• Hav kassebonen og varenummeret (f.eks. IAN 467687_2407) parat som købsbevis ved alle forespørgsler.
• Varenummeret kan aflæses på typeskiltet på produktet, en indgravering på produktet, omslaget af din vejledning (nederst til venstre) eller på klistermærket på bagsiden eller bunden af produktet.
• Kontakt først nedenstående service-center via telefoneller brug vores kontaktformular, som du finder på parkside-diy.com under kategorien Service, hvis der er funktionsfejl eller andre mangler.
• Et defekt produkt kan sammen med købsbeviset og beskrivelsen af fejlen, og hvornår den er opstået, efter samråd med vores service-center sendes omkostningsfrit til den adresse, som du får oplyst. For at undgå problemer med modtagelsen og yderligere omkostninger er det vigtigt, at du kun bruger den adresse, som du har fået oplyst. Sørg for, at forsendelsen er betalt, ikke er for omfangsrig og ikke sker per ekspres eller andre særlige former for forsendelse. Send apparatet inkl. alt tilbehør, som fulgte med ved købet, og sørg for tilstrækkelig og sikker transportemballage.

Reparationsservice

Kontakt vores service-center i tilfælde af reparationer, som ikke er omfattet af garantien. Service-centeret giver dig gerne et tilbud.

• Vi kan kun bearbejde apparater, hvor forsendelsen er betalt, og som er pakket forsvarligt.
  Bemærk: Send dit apparat rengjort og med en beskrivelse af defekten til den nævnte adresse af vores service-center.
• Vi tager ikke imod apparater, uden at forsendelsen er betalt, eller som er sendt som volumenpakker, ekspres-pakker eller andre særlige leveringer.
• Vi bortskaffer dine indsendte, defekte apparater gratis.

PDF ONLINE parkside-diy.com

På parkside-diy.com kan du se og downloade denne manual og

mange andre manualer. Med denne QR-kode kommer du direkte til parkside-diy.com. Vælg dit land og søg efter betjeningsvejledningen via søgefunktionen. Ved at indtaste varenummeret (IAN) 467687_2407 kan du åbne din betjeningsvejledning.

Service-Center

Service Danmark

Tel.: [phone]

Kontaktformular på

parkside-diy.com

IAN 467687_2407

Importør

Bemærk at den følgende adresse ikke er en serviceadresse. Kontakt først ovennævnte service-center.

Oversættelse af den originale EU-overensstemmelseserklæringen

Produkt: Satinering/børsteslibemaskine

Model: PBSM 1300 A1

Serienummer: 000001-076000

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med den relevante EU-harmoniseringslovgivning:

2006/42/EC • 2014/30/EU • 2011/65/EU & (EU) 2015/863

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

For at sikre overensstemmelse er følgende harmoniserede standarder og nationale standarder og forskrifter blevet anvendt:

EN 60745-1:2009/A11:2010 • EN 60745-2-3:2011/A13:2015 EN IEC 55014-1:2021 • EN IEC 55014-2:2021 • EN IEC 63000:2018 EN IEC 61000-3-2-2019/A1:2021 • EN 61000-3-3:2013/A2:2021

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar:

Christian Frank Repræsentant for dokumentation

B 10 18 19

20 21 15 9

15 22 23

8 24 5

c 5 25 16

D 12 11 26 27 3 14 28 29 30

Explosionszeichnung • Exploded view • Vue éclatée • Vista esplosa • Vista explosionada • Explosietekening • Eksploderet tegning • Robbantott ábra • Widok rozłożony • Rozložený pohled • Rozložený pohlád
