BRUGSANVISNING PKPA 20-Li A1 PARKSIDE

Oversættelse af den originale driftsvejledning

GB MT

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

Sikkerhedsanvisninger......158

Sikkerhedsanvisningernes betydning.... 158

Billedtegn og symboler...... 158

Generelle advarsler for elværktøjer....158

Forberedelse.... 161

Betjeningselementer......161

Indsætning/udtagning af patronen....162

Isætning og udtagning af batteriet.... 162

Drift.... 162

Arbejdsanvisninger......162

Beregning af tætningsmiddelmængde...... 162

Tænd og sluk....163

Advarsel om overbelastning.....163

Transport...... 163

Bortskaffelse/miljøbeskyttelse....164

Anvisninger for bortskaffelse af genopladelige batterier.... 164

Fejlsøgning....165

Service....165

Garanti....165

Oversættelse af den originale EU-overensstemmels-eserklæringen.... 168

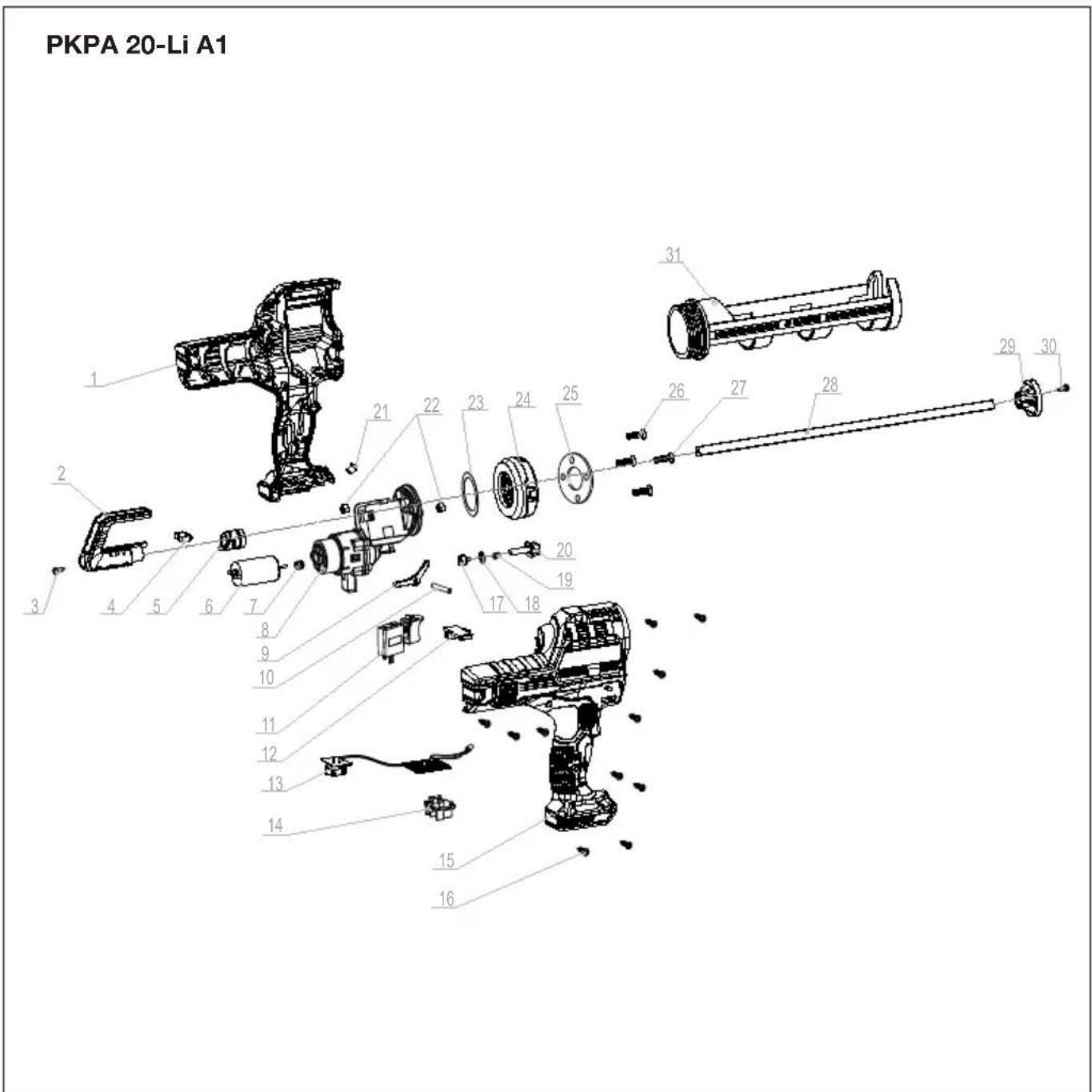

Eksploderet tegning...... 169

Indledning

Med købet har du besluttet dig for et førsteklasses apparat. Dette apparat blev testet under produktionen og underkastet en kvalitetstest til sidst.

Dermed er produktets funktionsevne sikret.

Betjeningsvejledningen er en del af dette apparat. Den indeholder vigtige anvisninger om sikkerhed, brug og bortskaffelse. Læs betjeningsvejledningen omhyggeligt igennem. Gør dig fortrolig med betjeningsdelene og korrekt brug af apparatet. Anvend kun apparatet som beskrevet og kun til de anførte anvendelsesområder. Opbevar betjeningsvejledningen sikkert og udlever alle dokumenter, hvis apparatet gives videre til tredjepart.

Produktet er udelukkende beregnet til følgende anvendelser:

- Til påføring af akryl, silikone samt andre tætnings- og klæbestoffer. Enhver anden anvendelse, som ikke er udtrykkeligt tilladt i denne betjeningsvejledning, kan udgøre en alvorlig fare for brugeren og medføre skader på apparatet. Brugeren af apparatet er ansvarlig for ulykker eller skader på andre mennesker eller deres ejendom. Apparatet er kun beregnet til privat brug. Det er ikke konstrueret til erhvervsmæssig brug. Ved erhvervsmæssig brug bortfalder garantien. Producenten er ikke ansvarlig for skader, som skyldes ikke-formålsbe-

Dette produkt er en del af X 20 V TEAM-serien og kan anvendes sammen med genoplade-lige batterier fra X 20 V TEAM-se-rien. De genopladelige batterier fra X 20 V TEAM-serien må kun oplades med opladere fra X 20 V TEAM-seri-en.

Leverede dele/tilbehør

Pak apparatet ud og kontrollér de leverede dele.

• Batteridreven patronpresse
  • Patronmuffe (færdigsamlet)
• Opbevaringskuffert
• oversættelse af den originale brugsanvisning

Batterier og oplader er ikke inkluderet i leveringen.

Oversigt

Afbildninger af apparatet finder du på den forreste udfoldningsside.

(Fig. A)

1 Håndtag

2 Drejehjul

3 Håndtag

4 Batteriholder

5 LED-arbejdslys

6 Tænd-/sluk-kontakt

7 Låsearm

8 Oplåsning

9 Patronmuffe

10 Fremføringsstang

11 Batteri

12 Batterioplåsning

13 Oplader

14 Opbevaringskuffert

Funktionsbeskrivelse

Fremføringsstangen inden i patronen presser produktet ud af dysen. Produktet har en fremføringshastighed, der kan indstilles på 6 trin.

I det følgende beskrives betjenings-delenes funktion.

Tekniske data

Batteridreven patronpresse PKPA 20-Li A1

Mærkespænding U .... 20 V = Tomgangsomdrejningstal n_0 ....23000 min ^-1

Fremføringshastighed ..... 0-28 mm/s Trykkraft ..... 5000 N Lydtrykniveau ( L_pA )

69,8 dB; K_PA=3 dB Lydeffektniveau ( L_WA )

......77,8 dB; K_WA=3 dB

Vibration (a_h) = 0,485m / s^2 ; K = 1,5m / s^2

Vægt (uden batteri) .....≈1,6 kg Temperatur .....max. 50 °C

-Opladning 4-40 °C

-Opbevaring -20-50 °C

-Drift 0–45 °C

Produkt med batteri Smart PAPS 204 A1/

Smart PAPS 208 A1: frekvensbånd .....2400–2483,5 MHz transmitteret effekt .....≤20 dBm

Støj- og vibrationsværdier er blevet målt efter standarderne og bestemmelserne, som er angivet i overensstemmelseserklæringen.

Den angivne samlede vibrationsværdi og den angivne samlede støjemissionsværdi er målt iht. til en standardiseret afprøvningsproces og kan anvendes til sammenligning af elværktøjer. Den angivne samlede vibrationsværdi og den angivne samlede stø-

jemissionsværdi kan også anvendes til en foreløbig vurdering af belastningen.

▲ ADVARSEL! Vibrations- og støjemissioner kan under brugen af elværktøjet afvige fra de angivne værdier afhængigt af måden, som elværktøjet anvendes på. Forsøg at holde belastningen pga. vibrationer så lav som muligt. En måde at reducere vibrationsbelastningen på, er at begrænse arbejdstiden. Her er det nødvendigt at tage hensyn til alle dele af driftscyklussen (fx tider, hvor elværktøjet er slukket, og tider, hvor det ganske vist er tændt, men kører uden belastning).

Opladningstider

Dette produkt er en del af X 20 V TEAM-serien og kan anvendes sammen med genoplade- lige batterier fra X 20 V TEAM-se-

rien. De genopladelige batterier fra X 20 V TEAM-serien må kun oplades med opladere fra X 20 V TEAM-serien.

Dette produkt kan kun anvendes med følgende genopladelige batterier: PAP 20 B1, PAP 20 B3, Smart PAPS 204 A1, Smart PAPS 208 A1

Vi anbefaler, at du oplader disse batterier med følgende opladere: PLG 20 A3, PLG 20 A4, PLG 20 C1, PLG 20 C2, PLG 20 C3, PLG 201 A1, PDSLG 20 A1, PDSLG 20 B1, Smart PLGS 2012 A1

Tekniske data af genopladeligt batteri og oplader: Se den separate vejledning.

Opladningstiden afhænger bl.a. af faktorer som omgivelsestemperaturen og batteriets temperatur, samt net-spændingen, og kan derfor i givet fald afvige fra de angivne værdier.

Opladningstid (min.)	PAP 20 A1PAP 20 A2PAP 20 B1	PAP 20 A3PAP 20 B3SmartPAPS 204 A1	SmartPAPS 208 A1
PLG 20 A1PLG 20 A4PLG 20 C1	60 120 240
PLG 20 C2 45 80 165
PLG 20 A2PLG 20 A3PLG 20 C3PDSLG 20 A1PDSLG 20 B1	35 60 120
PLG 201 A1 135 250 500
SmartPLGS 2012 A1	35 45 50

Sikkerhedsan- visninger

Dette afsnit beskriver de grundlæggende sikkerhedsanvisninger ved brug af apparatet.

▲ ADVARSEL! Personskader og materielle skader pga. uhensigtsmæssig anvendelse af det genopladelige batteri. Følg sikkerhedsanvisninger og henvisninger vedrørende opladning og korrekt brug i betjeningsvejledningen til dit genopladelige batteri og din oplader i serien X 20 V TEAM. Du kan finde en detaljeret beskrivelse af opladningen og yderligere oplysninger i den separate betjeningsvejledning.

Sikkerhedsanvisningernes betydning

⚠️ FARE! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer i alvorlige kvæstelser eller dødsfald.
⚠ ADVARSEL! Hvis du ikke overholder denne sikkerhedsanvisning, sker der muligvis et uheld. Dette resulterer muligvis i alvorlige kvæstelser eller dødsfald.
▲ FORSIGTIG! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i lettere eller moderate kvæstelser. BEMAERK! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i materielle skader.

Billedtegn og symboler Billedsymboler på apparatet

Læs betjeningsvejledningen omhyggeligt igennem. Gør dig fortrolig med betjeningsdelene og korrekt brug af apparatet.

Dette produkt er en del af X 20 V TEAM-serien og kan anvendes sammen med genopladelige batterier fra X 20 V TEAM-serien. De genopladelige batterier fra X 20 V TEAM-serien må kun oplades med opladere fra X 20 V TEAM-serien.

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Generelle advarsler for elværktøjer

▲ ADVARSEL! Læs alle sikkerheds- advarsler, anvisninger, illustrationer og specifikationer, der følger med dette elværktøj. Hvis ikke alle neden- stående instruktioner følges, kan der opstå elektrisk stød, brand og/eller al- vorlige kvæstelser. Gem alle advars- ler og anvisninger til fremtidig brug. Begrebet "elværktøj" i advarslerne re- fererer til dit lysnettilsluttede (kabel- forbundne) elværktøj eller batteridrev- ne (kabelfrie) elværktøj.

1. SIKKERHED PÅ ARBEJDSOM-RÅDET

a) Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder er en kilde til ulykker.
b) Betjen ikke elværktøjer i eksplosive omgivelser, f.eks. i nærheden af antændelige væsker, gasser eller støv. Elværktøjer frembringer gnister, der kan antænde støv eller dampe.

c) Hold børn og omkringstående personer på afstand, når elværktøjet er i brug. Forstyrrelser kan medføre tab af kontrol.

a) Stik på elværktøjet skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Anvend ikke adapterstik i forbindelse med jordforbundne elværktøjer. Når stikket ikke er modificeret og stikkontakten passer, reduceres risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordforbundet.

c) Udsæt ikke elværktøjet for regn eller våde forhold. Hvis der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød.

d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære eller trække elværktøjet eller til at trække stikket ud af stikkontakten. Hold ledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadige-de eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Når elværktøjet anvendes udenfor, skal der benyttes en forlængerledning, der er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge elværktøjet i et fugtigt område, skal der anvendes en fejlstrømsafbryder (RCD). Brug af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.

3. PERSONSIKKERHED

a) Vær opmærksom, overvej di- ne handlinger, og brug din sun- de fornuft, når du betjener et el- værktøj. Anvend ikke elværktø- jet, hvis du er træt eller påvirket af stoffer, alkohol eller medika- menter. Et øjebliks uopmærksom- hed under brugen af elværktøjet kan medføre alvorlige personska- der.

b) Anvend personlige værnemidler. Bær altid øjenværn. Beskyttelsesudstyr som f.eks. en støvmaske, skridsikre sko, beskyttelseshjelm eller høreværn, der anvendes ved behov, reducerer personskader.

c) Undgå utilsigtet start. Sørg for, at kontakten står i off-stilling, inden du forbinder værktøjet til strømkilden og/eller batteripakken eller tager det op eller bærer det. Hvis man bærer elværktøjet med fingeren på kontakten eller sætter strøm til et elværktøj med tændt kontakt, er der risiko for ulykker.

d) En eventuel indstillingsnøgle eller skruenøgle skal fjernes, inden der tændes for elværktøjet. En skruenøgle eller en nøgle, der er fastgjort på en roterende del af elværktøjet, kan medføre personskade.

e) Ræk ikke for højt op med værktøjet. Sørg altid for godt fodfæste og god balance. Så har du bedre kontrol over elværktøjet i uventede situationer.

f) Sørg for passende beklædning. Bær ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt

hår kan sætte sig fast i bevægelige dele.

g) Hvis der er installeret anordninger til tilslutning af støvudsugnings- og opsamlingsanlæg, skal det sikres, at disse er tilsluttet og anvendes korrekt. Brug af støvopsamling kan reducere støvrelaterede farer.
h) Fortrolighed, du opnår ved hyppig brug af værktøjet, må ikke få dig til at se stort på og ignorere sikkerhedsprincipperne for værktøjet. En uforsigtig handling kan forårsage alvorlig skade i løbet af en brøkdel af et sekund.

4. BRUG OG PLEJE AF ELVÆRK-T∅JET

a) Pres ikke elværktøjet. Benyt det rigtige elværktøj til det pågældende anvendelsesformål. Med det rigtige elværktøj udføres arbejdet bedre og mere sikkert med den hastighed, som værktøjet er konstrueret til.
b) Anvend ikke elværktøjet, hvis kontakten ikke tænder og slukker for det. Et elværktøj, der ikke kan styres med kontakten, er farligt og skal repareres.
c) Adskil stikket fra strømkilden og/eller fjern batteripakken fra elværktøjet (hvis den kan tages af), før du foretager indstillinger, skifter tilbehør eller opbevarer elværktøjet. Sådanne forebyggen-de sikkerhedsforanstaltninger re-ducerer risikoen for, at elværktøjet starter ved et uheld.
d) Opbevar det ubenyttede elværktøj uden for børns rækkevidde, og lad ikke personer, der ikke er fortrolige med elværktøjet eller denne vejledning, betjene elværktøjet. Elværktøjer er farlige,

hvis de anvendes af uerfarne brugere.

e) Vedligehold elværktøj og tilbehør. Kontrollér, om bevægelige dele er fejljusteret eller binder, om dele er gået i stykker, eller om andre forhold kan påvirke elværktøjets funktion. Hvis elværktøjet er beskadiget, skal det repareres inden brug Mange ulykker skyldes dårligt vedligeholdte elværktøjer.

f) Hold skæreværktøjer skarpe og rene. Godt vedligeholdte skære-værktøjer med skarpe skærekanter har mindre tendens til at binde og er nemmere at kontrollere.

g) Anvend elværktøjet, tilbehøret og værktøjsbits etc. i overensstemmelse med denne vejledning, idet du tager hensyn til arbejdsforholdene og det pågældende arbejde, der skal udføres. Hvis elværktøjet anvendes til andre end de tilsigtede formål, kan der opstå farlige situationer.

h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Glatte håndtag og gribeflader forhindrer sikker håndtering af og kontrol over værktøjet i uventede situationer.

5. BRUG OG PLEJE AF BATTERI- VÄRKT∅JET

a) Foretag kun opladning med den oplader, der er angivet af producenten. En oplader, der er egnet til én batteripakketype, kan medføre brandfare, hvis den anvendes med en anden batteripakketype.

b) Anvend kun elværktøj sammen med de dertil beregnede batteripakker. Brug af andre batteripakker medfører fare for skader og brand.

c) Når batteripakken ikke er i brug, skal den holdes på afstand af andre metalgenstande som f.eks. papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan etablere en forbindelse mellem poler. Hvis batteripolerne kortsluttes, kan det medføre forbrændinger eller brand.

d) I tilfælde af misbrug kan der slippe væske ud af batteriet; undgå kontakt. Hvis der opstår kontakt ved et uheld, skal der skylles efter med vand. Hvis væsken kommer i kontakt med øj-nene, skal der desuden søges lægehjælp. Væskeudslip fra batteriet kan medføre irritation eller for-brænding.

e) Batteripakker eller værktøjer, der er beskadiget eller modificeret, må ikke anvendes. Beskadi-gede eller modificerede batterier kan være uberegnelige og medføre brand, eksplosion eller risiko for personskade.

f) Udsæt ikke batteripakker eller værktøj for ild eller for høje temperaturer. Ild eller temperaturer over 130 °C kan medføre eksplosion.

g) Følg alle anvisninger til opladningen, og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er angivet i vejledningen. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan beskadige batteriet og øge risikoen for brand.

6. VEDLIGEHOLDELSE

a) Få dit elværktøj vedligeholdt af kvalificerede reparatører, der udelukkende anvender identiske

reservedele. Derved opretholdes sikkerheden for elværktøjet.

b) Udfør aldrig vedligeholdelse på beskadigede batteripakker. Vedligeholdelse af batteripakker bør udelukkende udføres af producenten eller autoriserede serviceudbydere.

Forberedelse

⚠ ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Sæt først det genopladelige batteri i produktet, når produktet er fuldstændig klar til brug.

Betjeningselementer

Gør dig fortrolig med betjeningselementerne, inden du bruger apparatet.

Drejehjul

(Fig. C)

Produktet har en fremføringshastighed, der kan indstilles på 6 trin. Med drejehjulet (2) kan du indstille hastighedstrinet.

• Forhøj fremføringshastigheden: Drej i retning 6
• Reducér fremføringshastigheden: Drej i retning 1

Startspærre

(Fig. B)

Startspærren for hindrer, at produktet tændes/slukkes (6) ved en fejltagelse.

• Løsn startspærren: Tryk låsearmen (7) ind på højre side
• Brug startspærren: Tryk låsearmen (7) ind på venstre side

LED-arbejdslys

(Fig. A)

LED-arbejdslyset (5) tændes og slukkes automatisk sammen med apparatet.

LED-arbejdslyset (5) lyser rødt ved overbelastning.

Indsætning/udtagning af patronen

Bemærk

• Brug kun 300 ml-patroner.
- Kontrollér altid patronen for revner og skader, før den sættes i produktet.
- Brug kun patroner i perfekt stand. Ellers kan produktet beskadiges.
- Fjern vedhæftende materiale fra åbne patroner.

Indsætning af patronen (Fig. D)

1. Træk håndtaget (1) tilbage, mens der trykkes på oplåsningen (8).
2. Sæt patronen ind.
3. Skub forsigtigt håndtaget (1) frem, indtil fremføringsstangen (10) rø- rer ved patronen. Bliv ved med at trykke på oplåsningen (8) imens.

Tag patronen ud (Fig. D)

1. Træk håndtaget (1) tilbage, mens der trykkes på oplåsningen (8).
2. Tag patronen ud.

Isætning og udtagning af batteriet

▲ ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Sæt først det genopladelige batteri i produktet, når produktet er fuldstændig klar til brug.

Isætning af batteriet (Fig. A)

1. Skub det genopladelige batteri (11) langs føringsskinnen og ind i batteriholderen (4).
   Batteriet går hørbart i hak.

Udtagning af det genopladelige batteri (Fig. A)

1. Tryk og hold oplåsningsknappen (12) af batteriet (11) trykket.
2. Træk det genopladelige batteri ud af batteriholderen (4).

Drift

Arbejdsanvisninger

⚠ FORSIGTIG! Fare for kvæstelser, da fingrene kan komme i klemme. Rør ikke ved fremføringsstangen, når produktet er i drift.

• Bær sikkerhedsbriller.
- Hold ventilationsspalten fri, så produktet beskyttes mod overopvarmning og skader.
- Udskift patronen, när fremføringsstangen när den forreste ende, og motoren går i tomgang.

Fremføringsstangen kan ikke trækkes ud

1. Drej drejehjulet (2) til 1.
2. Tryk kort på tænd-/sluk-knappen.
3. Prøv at trække fremføringsstan-gen (10) ud, när motoren er slukket igen.
4. Gentag forløbet, indtil fremføringsstangen (10) er trukket helt ud.

Beregning af tætningsmid- delmængde

Faktorer, der påvirker mængden af tætningsmiddel:

• Dyseåbningens diameter
• Fremføringshastighed
• Tætningsmidlets type
• Temperatur

Fremgangsmåde (Fig. A/C)

1. Skær først en smule af dysespidsen, og test med de følgende trin, hvor meget tætningsmiddel, der kommer ud. Skær mere af dyse-spidsen, hvis der ikke kommer til-

strækkeligt med tætningsmiddel ud af enden.

1. Drej i begyndelsen drejehjulet (2) til 1.
2. Tænd for produktet (se Tænd og sluk, s. 163).
3. Sæt langsomt fremføringshastigheden op, og vær opmærksom på mængden af tætningsmiddel, der kommer ud.
4. Sluk for produktet (se Tænd og sluk, s. 163), når du er færdig med beregning af, hvor meget tætningsmiddel, der kommer ud, eller hvis du er færdig med at arbejde med produktet.

Tænd og sluk

Bemærk

• Fremføringsstangen (10) presser tætningsmidlet ud af produktet, när der tændes for det.
• Fremføringshastigheden kan reguleres trinløst med tænd-/sluk-knappen (6). Jo længere du trykker på tænd-/sluk-knappen (6), jo hurtigere bliver fremføringshastigheden.

Tænd (Fig. A/B)

1. Sørg for, at batteriet er sat i (se Isætning og udtagning af batteriet, s. 162).
2. Kontrollér, at startspærren er løsnet (se Startspærre, s. 161).
3. Tryk på tænd/sluk-kontakten (6).

Sluk (Fig. A/B)

1. Slip tænd/sluk-kontakten (6).
2. Før længere tids opbevaring: Tag batteriet ud (se Isætning og udtagning af batteriet, s. 162), og brug startspærren (se Startspærre, s. 161).

Advarsel om overbelastning

LED-arbejdslyset (5) lyser rødt ved overbelastning.

Fremgangsmåde (Fig. A/B)

1. Sluk for produktet (se Tænd og sluk, s. 163).
2. Lad produktet køle helt af.
3. Tænd for produktet igen (se Tænd og sluk, s. 163).

Transport

Anvisninger til transport af produktet:

• Sluk for produktet.
• Kontrollér, at alle bevægelige dele står fuldstændigt stille.
• Bær altid produktet i håndtaget (3), eller brug den vedlagte opbevaringskuffert (14).

▲ ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Beskyt dig selv ved vedligeholdelses- og rengøringsarbejder. Sluk for apparatet og tag det genopladelige batteri (11) ud.

Vedligeholdelses- og servicearbejde, som ikke er beskrevet i denne betjeningsvejledning, skal udføres af vores servicecenter. Anvend kun originale reservedele.

Rengøring

⚠ ADVARSEL! Elektrisk stød! Sprøjt aldrig vand på apparatet.

BEMAERK! Fare for skader. Kemiske substanser kan angribe apparatets plastdele. Brug ikke rengørings- eller opløsningsmiddel.

• Hold luftgæller, motorhuset og greb på apparatet rene. Brug en fugtig klud eller en børste hertil.
• Rengør patronmuffen (9) og fremføringsstangen (10) efter hver an-

vendelse. Fjern rester af klæbemiddel og tætningsmiddel.

Vedligeholdelse

Produktet er vedligeholdelsesfrit.

Opbevaring

• rent
  • tørt
• støvbeskyttet
• I den medfølgende kuffert (14)
• uden for børns rækkevidde

Opbevaringstemperaturen for det genopladelige batteri og apparatet er på mellem 0 °C og 45 °C. Undgå ekstrem kulde eller varme under opbevaringen, så det genopladelige batteris effekt ikke forringes.

Tag det genopladelige batteri ud af apparatet inden længerevarende opbevaring (f.eks. om vinteren) (se den separate betjeningsvejledning til batteriet og opladeren).

Opbevar kun det genopladelige batteri i delvist opladet tilstand. Under længerevarende opbevaringsperiode bør opladningstilstanden udgøre 40-60 %.

Kontrollér under en længerevarende opbevaringsperiode batteriets ladetilstand ca. hver 3. måned. Oplad batteriet ved behov.

Bortskaffelse/miljøbe- skyttelse

Tag det genopladelige batteri ud af apparatet, og aflever apparatet, det genopladelige batteri, tilbehør og emballage til miljøvenlig genanvendelse.

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Symbolet med den overstregede affaldsspand på hjul betyder, at dette produkt ikke må bortskaffes som usorteret husholdningsaffald ved udløbet af dets levetid.

Direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr:

Forbrugere er juridisk forpligtet til at sende elektriske og elektroniske enheder til miljøvenlig genanvendelse ved slutningen af produkternes levetid. På denne måde garanteres en miljø- og ressourcebesparende genanvendelse.

Afhængigt af hvordan det implementeres i national lovgivning, har du følgende muligheder:

• at give det tilbage til salgsstedet,
• at aflevere det til et officielt ind-samlingssted,
• at sende det tilbage til producenten/distributøren.

Tilbehørsdele og hjælpemidler uden elektriske bestanddele, der følger med det udtjente udstyr, er ikke omfattet heraf.

Anvisninger for bortskaffelse af genopladelige batterier

Genopladelige batterier må ikke bortskaffes via husaffaldet, må ikke kastes ind i ild (eksplosionsfare) eller vand. Beskadigede genopladelige batterier kan være til skade for miljøet og helbredet, hvis der slipper giftige dampe eller væsker ud.

Bortskaf batterier efter de lokale bestemmelser. Defekte eller brugte batterier skal genanvendes. Aflever batterier på et indsamlingssted, hvor de sendes til miljørigtig genanvendelse. Rådfør dig med dit lokale renovationsselskab eller vores servicecenter. Bortskaf batterier i afladet tilstand. Vi

anbefaler, at polerne afdækkes med tape for at undgå en kortslutning.

Batterier må ikke åbnes.

Fejlsøgning

Den følgende tabel hjælper dig ved fejlsøgning af småfejl:

Problem Mulig årsag Fejlafhjælpning
Apparat starter ikke	Tænd/sluk-kontakten (6) er slukket	Kontrollér tænd-/sluk-knappens (6) position
	Tænd-/sluk-kontakt (6) defekt	Kontakt vores servicecenter.
	Motoren er defekt
Der kommer ikke tætningsmiddel ud	Dysespidsen er ikke skå-ret rigtigt af	Skær dysespidsen af i en passende længde
	Dysen er stoppet til af stivnet materiale	Fjern det hærdede materiale
	Patronen er beskadiget Udskift patronen
	Tætningsmidlet er stift Opvarm materialet, til det er blødt

Service

Garanti

Kære kunde,

på dette produkt får du 3 års garanti fra købsdatoen. I tilfælde af mangler ved produktet har du lovmæssige rettigheder over for sælgeren af produktet. Disse lovmæssige rettigheder bliver ikke indskrænket af garantien, som uddybes efterfølgende.

Garantibetingelser

Garantifristen begynder med købsda- toen. Opbevar den originale kassebon omhyggeligt. Dette bilag bruges til at dokumentere købet. Hvis der inden for tre år fra købsdato af dette pro- dukt opstår materiale- eller fabrika- tionsfejl, bliver produktet - efter vores valg - repareret omkostningsfrit eller erstattet. Denne garantiydelse forud- sætter, at det defekte apparat samt købsbeviset (kassebon) forlægges inden for fristen på tre år, og at det kort beskrives, hvori manglen består, og hvornår den er opstået.

Hvis fejlen dækkes af vores garanti, modtager du et repareret eller et nyt produkt. Reparationen eller et nyt produkt er ikke begyndelsen på en ny garantiperiode.

Garantiperiode og lovmæssige reklamationer

Garantiperioden bliver ikke forlænget pga. garantiydelser. Dette gælder også for skiftede eller reparerede dele. Eventuelle skader og mangler, som allerede eksisterer ved købet, skal meddeles til producenten straks efter udpakningen. Reparationer, der foretages, efter at garantiperioden er udløbet, laves mod betaling.

Garantidækning

Dette apparat blev produceret efter strenge kvalitetskrav og nøje kontrolleret før udleveringen.

Garantiydelser gælder for materia-le- og fabrikationsfejl. Denne garanti dækker ikke dele af produktet, der er udsat for normal slitage og derfor kan betragtes som sliddele (f.eks. Patron-muffe) eller for beskadigelse af skrø-belige dele.

Denne garanti bortfalder, hvis produktet er beskadiget, ikke blev anvendt korrekt eller ikke blev vedligeholdt.

For at sikre en korrekt brug af produktet skal alle anvisninger i betjeningsvejledning nøje overholdes. Anvendelser og handlinger, der frarådes i betjeningsvejledningen eller som der advares imod, skal ubetinget undgås.

Produktet er udelukkende beregnet til den private og ikke til den erhvervs-mæssige brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, udløber garantien.

Bearbejdning af reklamationer

For at sikre en hurtig behandling af din anmodning skal du følge følgende instruktioner:

• Hav kassebonen og varenummeret (f.eks. IAN 463832_2404) parat som købsbevis ved alle forespørgsler.
• Varenummeret kan aflæses på typeskiltet på produktet, en indgravering på produktet, omslaget af din vejledning (nederst til venstre) eller på klistermærket på bagsiden eller bunden af produktet.
• Kontakt først nedenstående service-center via telefoneller brug vores kontaktformular, som du finder på parkside-diy.com under kategorien Service, hvis der er funktionsfejl eller andre mangler.
• Et defekt produkt kan sammen med købsbeviset og beskrivelsen af fejlen, og hvornår den er opstå-

et, efter samråd med vores service-center sendes omkostningsfrit til den adresse, som du får oplyst. For at undgå problemer med modtagelsen og yderligere omkostninger er det vigtigt, at du kun bruger den adresse, som du har få-et oplyst. Sørg for, at forsendelsen er betalt, ikke er for omfangs-rig og ikke sker per ekspres eller andre særlige former for forsendelse. Send apparatet inkl. alt tilbehør, som fulgte med ved købet, og sørg for tilstrækkelig og sikker transportemballage.

PDF ONLINE parkside-diy.com

På parkside-diy.com kan du se og downloade denne manual og mange andre manualer. Med denne QR-kode kommer du direkte til parkside-diy.com. Vælg dit land og søg efter betjeningsvejledningen via søgefunktionen. Ved at indtaste varenummeret (IAN) 463832_2404 kan du åbne din betjeningsvejledning.

Reparationsservice

Kontakt vores service-center i tilfælde af reparationer, som ikke er omfattet af garantien. Service-centeret giver dig gerne et tilbud.

• Vi kan kun bearbejde apparater, hvor forsendelsen er betalt, og som er pakket forsvarligt.
  Bemærk: Send dit apparat rengjort og med en beskrivelse af defek-

ten til den nævnte adresse af vores service-center.

• Vi tager ikke imod apparater, uden at forsendelsen er betalt, eller som er sendt som volumenpakker, ekspres-pakker eller andre særlige leveringer.
• Vi bortskaffer dine indsendte, defekte apparater gratis.

Importør

Bemærk at den følgende adresse ikke er en serviceadresse. Kontakt først ovennævnte service-center.

Reservedele og tilbehør kan fås på www.grizzlytools.shop. Hvis der opstår problemer i forbindelse med bestillingen, bedes du kontakte vores online-shop. Hvis du har yderligere spørgsmål, bedes du kontakte: Service-Center, s. 167

Position Betegnelse Best.nr.

9 Patronmuffe 91099214

Oversættelse af den originale EU-overensstemmels-eserklæringen

Produkt: Batteridreven patronpresse

Model: PKPA 20-Li A1

Serienummer: 000001 - 050000

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med den relevante EU-harmoniseringslovgivning:

2006/42/EC • 2014/30/EU • 2011/65/EU & (EU) 2015/863 Produkt med batteri Smart PAPS 204 A1/Smart PAPS 208 A1: 2014/53/EU

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

For at sikre overensstemmelse er følgende harmoniserede standarder og nationale standarder og forskrifter blevet anvendt:

EN 62841-1:2015/A11:2022 • EN ISO 12100:2010

EN IEC 55014-1:2021 • EN IEC 55014-2:2021

EN IEC 63000:2018 • IEC 62471:2006

Produkt med batteri Smart PAPS 204 A1/Smart PAPS 208 A1:

EN 301 489-1 V2.2.3:2019 • Draft EN 301 489-17 V3.2.6:2023

EN 300 328 V2.2.2:2019 • EN 50663:2017

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar:

Repræsentant for dokumentation

Explosionszeichnung • Exploded view • Vue éclatée • Vista esplosa • Vista explosionada • Explosietekening • Eksploderet tegning • Robbantott ábra • Widok rozłożony • Rozložený pohled • Rozložený pohlád

PKPA 20-Li A1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31

informativ • informative • informatif • informatief • informativo • informatív • informacyjny • informační • informatívny

FR ©

GRIZZLY TOOLS GMBH & CO. KG
