BRUGSANVISNING PELSB 3000 A1 PARKSIDE

Elektrisk løvsuger/-blæser

Oversættelse af den originale brugsanvisning

GB MT

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

Funktionsbeskrivelse...... 211

Sikkerhedsanvisninger.... 212

Sikkerhedsanvisningernes betydning.... 212

Billedtegn og symboler.... 212

Sikker drift af din løvblæser.... 213

Forberedelse....221

Betjeningselementer.... 221

Montering og afmontering af blæserør......221

Montering og afmontering af sugerør....222

Montering og afmontering af opsamlingspose....222

Brugen af bæresele....222

Drift....222

Tænd og sluk.... 223

Arbejdsanvisninger.... 223

Tømning af opsamlingspose....224

Transport....224

Bortskaffelse/miljøbeskyttelse......225

Fejlsøgning.... 225

Service.... 226

Garanti.... 226

Reparationsservice.... 227

Oversættelse af den originale EU-overensstemmelseserklæringen.....228

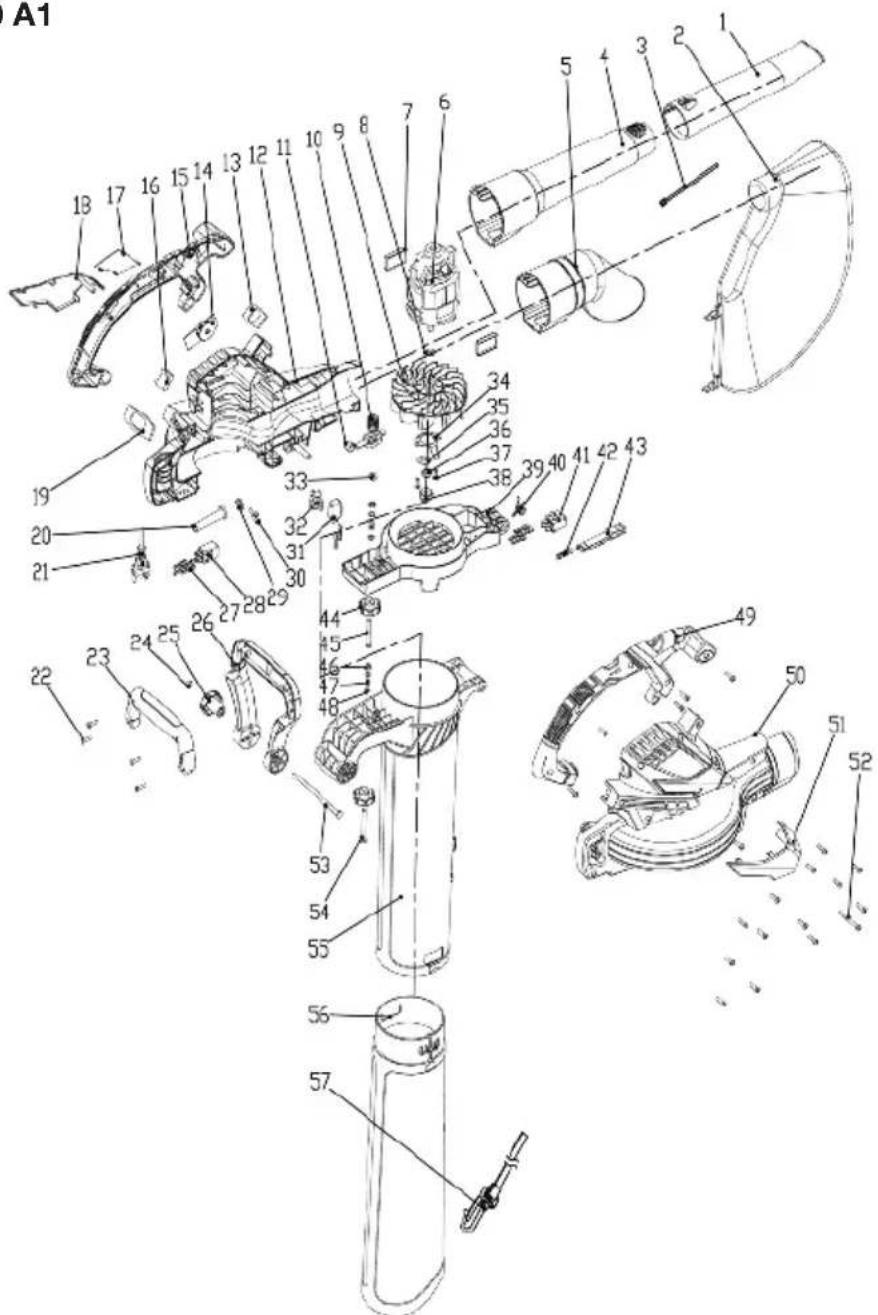

Eksploderet tegning....231

Indledning

Tillykke med købet af din nye el-løvsuger/-blæser (herefter apparatet eller elværktøjet).

Med købet har du besluttet dig for et første-klasses apparat. Dette apparat blev testet under produktionen og underkastet en kvalitetstest til sidst. Dermed er produktets funktionsevne sikret.

Betjeningsvejledningen er en del af dette apparat. Den indeholder vigtige anvisninger til sikkerhed, brug og bortskaffelse. Læs betjeningsvejledningen omhyggeligt igennem. Gør dig fortrolig med betjeningsdelene og korrekt brug af apparatet. Anvend kun apparatet som beskrevet og kun til de anførte anvendelsesområder. Opbevar betjeningsvejledningen sikkert og udlever alle dokumenter, hvis apparatet gives videre til tredjepart.

Produktet er udelukkende beregnet til følgende anvendelse:

• Indsugning af tørt løv.
• Samling af tørre blade eller fjernelse fra steder, der er svære at nå (f.eks. under køretøjer).

Apparatet må kun anvendes af voksne. Unge over 16 år må kun anvende apparatet under opsyn.

Enhver anden anvendelse, som ikke er udtrykkeligt tilladt i denne betjeningsvejledning, kan udgøre en alvorlig fare for brugeren og medføre skader på apparatet. Brugeren af apparatet er ansvarlig for ulykker eller skader på andre mennesker eller deres ejendom.

Apparatet er kun beregnet til privat brug. Det er ikke konstrueret til erhvervsmæssig brug. Ved erhvervsmæssig brug bortfalder garantien. Producenten er ikke ansvarlig for ska- der, som skyldes ikke-formålsbestemt anvendelse, eller som skyldes forkert betjening.

⚠️ FARE! En løvsuger er ingen vådsuger! Undgå at suge våde materialer ind (blade, snavs samt kviste, grene, kogler, græs, jord, sand, bark/hakket materiale osv.). Sug ikke på en våd plæne-, græs- eller engområder. Fejlanvendelser kan føre til blokeringer i snittekammeret og dermed til en nedsat ydeevne. Apparatet skal derefter muligvis skilles helt ad og rengøres. Dette arbejde skal udføres af en fagperson og er ikke dækket af garantien.

Leverede dele/tilbehør

Pak apparatet ud og kontrollér de leverede dele.

• Elektrisk løvsuger/-blæser
- Blæserør (todelt)
- Sugerør (todelt)
- Bæresele
- Opsamlingspose
- oversættelse af den originale brugsanvisning

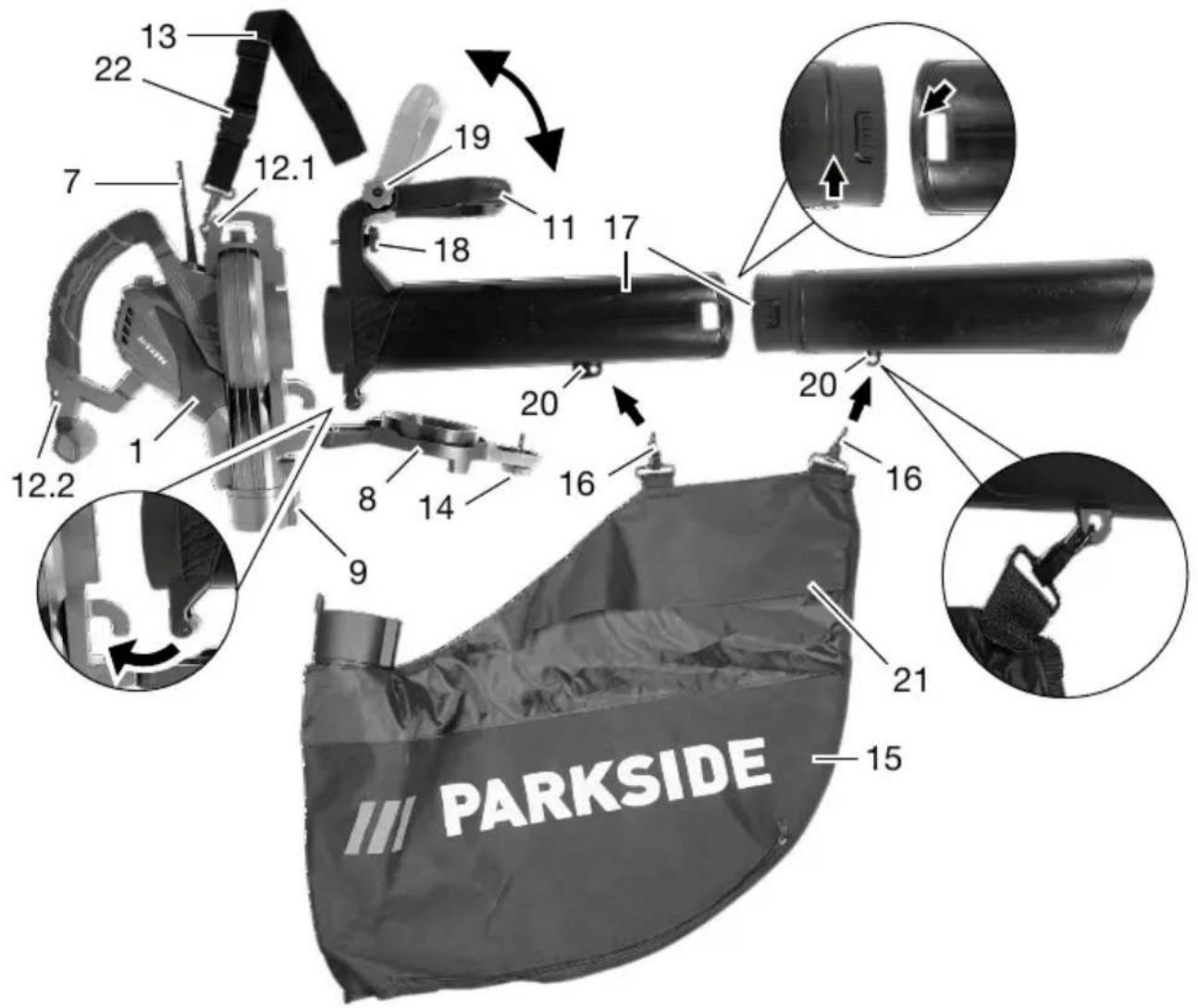

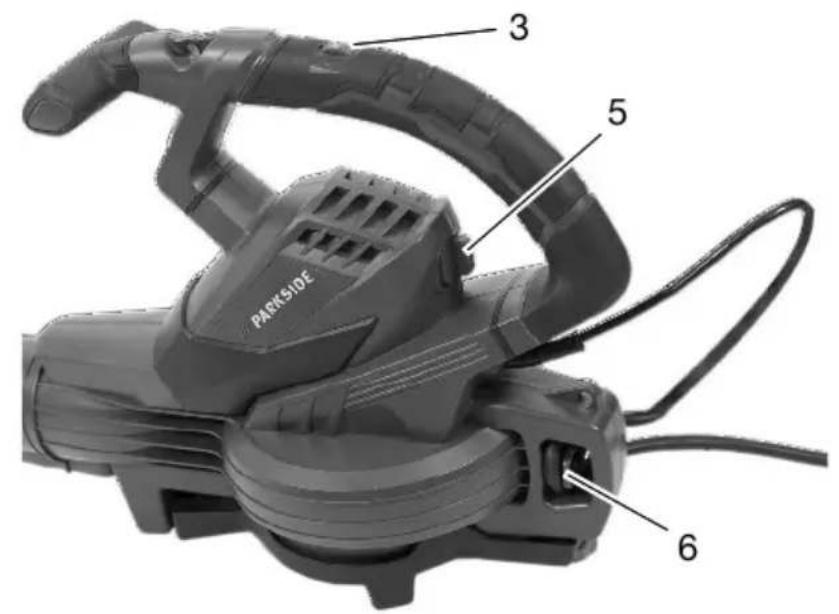

Oversigt

Billeder af produktet finder du på den forreste og bageste udfoldningsside.

1 Motorhus
2 T-håndtag
3 Drejehjul
4 Håndtag
5 Tænd-/sluk-kontakt
6 Kabeltrækaflastning
7 Nettislutningsledning
8 Beskyttelsesafdækning
9 Låsemekanisme

10 Blæserør

11 Ekstra håndtag

12.1 Ring, Driftstilstand sugning
12.2 Ring, Driftstilstand blæsning
13 Bæresele
14 Skrue, Indsugningsåbning
15 Opsamlingspose
16 Karabinhage
17 Sugerør
18 Skrue, Sugerør
19 Skrue, Ekstra håndtag

(Fig. B)

20 Ring, Opsamlingspose
21 Ventilationsåbning
22 Stiklukning

Funktionsbeskrivelse

I driftsformen indssugning findeles det indsu-gede løv til volumenreduktion, blæses gen-nem udkastningskanalen og samles i opsam-lingsposen.

I driftsformen blæsning kan løvet hurtigt blæses sammen eller blæses væk fra vanskeligt tilgængelige steder. I det følgende beskrives betjeningsdelenes funktion.

Tekniske data

Elektrisk løvsuger/-blæser PELSB 3000 A1

Mærkespænding U .....230-240 V\~, 50 Hz Nominelt effektoptag P .....3000 W

Tomgangsomdrejningstal n_0 10 000 - 15 000 min ^-1

Vægt med tilbehør ....≈4,05 kg Lufthastighed ....≤ 320 km/h

Luftvolumen .... ≤ 14 m ^3 /min Knusemængde .... 16:1

Driftstilstand blæsning

Lydeffektniveau ( L_WA ) - målt .....97,8 dB; K_WA=3,05 dB Lydtrykniveau ( L_pA ) ..... 82,8 dB; K_pA=3 dB Vibration a_h

Håndtag ....2,36 m/s²; K= 1,5 m/s² Ekstra håndtag ....2,41 m/s²; K= 1,5 m/s²

Driftstilstand sugning

Lydeffektniveau ( L_WA ) - målt .....100,4 dB; K_WA=2,07 dB Lydtrykniveau ( L_pA ) ..... 85,3 dB; K_pA=3 dB Vibration a_h

Håndtag ....2,48 m/s²; K= 1,5 m/s² Ekstra håndtag ....2,55 m/s²; K= 1,5 m/s²

Støj- og vibrationsværdier er blevet målt efter standarderne og bestemmelserne, som er angivet i overensstemmelseserklæringen. Den angivne samlede vibrationsværdi og den angivne samlede støjemissionsværdi er målt iht. til en standardiseret afprøvningsproces og kan anvendes til sammenligning af elværktøjer. Den angivne samlede vibrationsværdi og den angivne samlede støjemissionsværdi kan også anvendes til en foreløbig vurdering af belastningen.

⚠ ADVARSEL! Vibrations- og støjemissioner kan under brugen af elværktøjet afvige

fra de angivne værdier afhængigt af måden, som elværktøjet anvendes på. Forsøg at holde belastningen pga. vibrationer så lav som muligt. En måde at reducere vibrationsbelastningen på, er at begrænse arbejdstiden. Her er det nødvendigt at tage hensyn til alle dele af driftscyklussen (fx tider, hvor elværktøjet er slukket, og tider, hvor det ganske vist er tændt, men kører uden belastning).

Sikkerhedsanvisninger

Dette afsnit beskriver de grundlæggende sikkerhedsanvisninger ved brug af apparatet.

Sikkerhedsanvisningernes betydning

⚠️ FARE! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer i alvorlige kvæstelser eller dødsfald.

⚠ ADVARSEL! Hvis du ikke overholder denne sikkerhedsanvisning, sker der muligvis et uheld. Dette resulterer muligvis i alvorlige kvæstelser eller dødsfald.

▲ FORSIGTIG! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i lettere eller moderate kvæstelser.

BEMÆRK! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i materielle skader.

Billedtegn og symboler

Billedsymboler på apparatet

OBS!

Læs betjeningsvejledningen omhyggeligt igennem. Gør dig fortrolig med betjeningsdelene og korrekt brug af apparatet.

Sørg af sikkerhedsmæssige årsager for, at beskyttelsesafdækningen er monteret på indsugningsåbningen!

Af sikkerhedsmæssige årsager skal begge sugerørsdele og opsamlingsposen være monteret korrekt, før apparatet startes.

Fare for kvæstelser pga. udslyngede dele!

Hold omkringstående personer væk fra apparatet

Roterende vingehjul. Hold hænder på afstand!

OBS!

Brug fodbeskyttelsen

Langt hår må ikke bæres åbent. Anvend et hårnet.

Det er forbudt at anvende apparatet i regnvejr eller fugtige omgivelser.

Træk straks stikket ud, hvis strømledningen er beskadiget, filtret eller skåret over.

Garanteret lydeffektniveau L_WA i db.

Beskyttelsesklasse II (dobbelt isolering)

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Skala drejehjul

Tænd

Sluk

Hold en sikkerhedsafstand på mindst 5 m til andre personer.

Sikker drift af din løvblæser VIGTIGT!

• LÆS OPMÆRKSOMT F∅R BRUG!
• SKAL OPBEVARES SOM DOKUMENTATION!

Obs! Ved brug af elværktøj skal følgen-de grundlæggende sikkerhedsforanstalt-ninger overholdes til beskyttelse mod elektrisk stød, fare for tilskadekomst og brandfare:

Instruktion

• Læs betjeningsvejledningen omhyggeligt igen-nem. Gør dig fortrolig med betjeningsdelene og korrekt brug af apparatet.
• Apparatet må ikke anvendes af børn, personer med begrænsede fysiske, sensoriske eller mentale evner, eller personer med utilstrækkelig erfaring og viden, eller af personer, som ikke er for-trolige med anvisningerne

til apparatet. Lokale for- skrifter fastsætter eventu- elt en aldersbegrænsning for brugeren.

• Vær opmærksom på, at brugeren selv er ansvarlig for ulykker eller farer over for andre personer eller deres ejendele.
  • Overhold reglerne for støjbeskyttelse og lokale forskrifter.
• Apparatet må ikke anvendes i højder over 2000 m.

Forberedelse

- Anvend aldrig apparatet, hvis børn eller dyr opholder sig i nærheden. Personer i nærheden skal bære beskyttelsestøj.

- Personligt beskyttelsesudstyr beskytter din egen og andres sundhed og sikrer, at apparatet kan anvendes uden problemer. Bær egnet arbejdstøj under hele anvendelsestiden:

• solide sko med skridsikre såler
- robuste, lange bukser
- handsker
- beskyttelsesbriller
- høreværn

• åndedrætsværn, for at beskytte dig mod støv
• Apparatet må ikke bruges, hvis du er barfodet eller har sandaler på.
• Bær ikke løstsiddende tøj eller smykker, som kan blive suget ind i luf-tindtaget. Brug en ho-vedbeklædning, hvis du har langt hår. Langt hår skal holdes væk fra indsugningsåbningerne.

- Vær opmærksom på andre personer, især børn, kæledyr, åbne vinduer osv. Det blæste materia-le kan blive slynget i de-res retning. Afbryd arbej-det i så fald. Hold en sik-kerhedsafstand på 5 m til alle sider.

- Gør dig altid fortrolig med dine omgivelser, og vær opmærksom på eventuelle farer, som du ikke kan høre på grund af støjen fra motoren.

- Undersøg området, der skal rengøres, omhyggeligt, og fjern alle tråde, sten, dåser og andre fremmedlegemer.

• Løsn fremmedlegemer med en rive eller en kost, før du bruger apparatet.
• Betjen apparatet i en anbefalet stilling, og kun på en fast og jævn overflade.
• Anvend alle dele af blæserøret, så luftstrømmen kan virke tæt på jorden.
• Fugt overfalden en smule under meget tørre forhold, eller anvend et sprøjteapparat, for at reducere støvbelastningen.
• Hvis apparatet er beskadiget, ufuldstændigt eller ændret uden producentens tilladelse, må der ikke arbejdes med det. Før brug skal du kontrollere apparatets sikkerhedstilstand, især tilslutningsledningen og kontakten.
• Brug kun apparatet, hvis det er monteret korrekt.
• Anvend kun apparatet i driftsformen indsugning, när opsamlingsposen er påsat. Kontrollér regelmæssigt opsamlingsposen for slitage eller be-skadigelse.
• Anvend aldrig appa- ratet med fejlbehæf- tede beskyttelsesa-

nordninger eller -af- dækninger eller uden beskyttelsesanordninger. Anvend aldrig apparatet med en beskadiget eller slidt ledning.

- Det anbefales kun at bruge apparatet på fornuftige tidspunkter - ikke tidligt om morgenen eller sent om aftenen, så andre personer ikke forstyrres.

- Betjen ikke apparatet på en brolagt overflade eller skærvebelægning, hvor det udkastede materiale kan forårsage kvæstelser.

- Udfør før brug altid en visuel inspektion for at kontrollere, at kabinet-tet er ubeskadiget. Ud-skift slidte eller beskadi-ge komponenter i sæt, så ligevægten bevares. Bes-kadigede eller ulæselige mærkater skal udskiftes.

- Tilslutnings- og forlængerledningen skal inden brug altid undersøges for tegn på beskadigelse og ældning. Hvis ledningen beskadiges under brug, skal den øjeblikkeligt adskilles fra forsyningsnet-

tet. R∅R IKKE VED LEDNINGEN, F∅R DEN ER ADSKILT FRA NETTET. Anvend ikke apparatet, hvis ledningen er beskadiget eller slidt.

- Sørg for, at netspændingen og netfrekvensen stemmer overens med angivelserne på typeskil-tet.

- Slut kun apparatet til en stikkontakt med fejlstrømsafbryder (RCD) med en dimensioneret fejlstrøm på højst 30 mA.

- Hvis dette apparats tilslutningsledning beskadiges, skal den udskiftes af producenten eller dennes kundeservice eller af en tilsvarende kvalificeret person for at undgå fare. Kontakt vores servicecenter.

- Brug kun forlængerledninger (af typen H07RN-F), som er beregnet til udendørs anvendelse, og er forsynet med passende mærkning. Forlængerkablets enkelttråds-tværsnit skal mindst være 2,5 mm ^2 . Forlængerledningen må ikke

være længere end 75 m. Samlingen af forlænger-ledningen skal beskyttes mod sprøjtevand, bestå af gummi eller være overtrukket med gummi. En kabeltromle skal altid rulles helt ud inden brug. Kontrollér ledningen for skader.

- Brug den dertil beregne- de trækaflastning til mon- tering af forlængerlednin- gen.

Drift

- Vær opmærksom, koncentrer dig om arbejdet, og brug altid din sunde fornuft, når du arbejder med apparatet. Brug ikke apparatet, hvis du er træt eller påvirket af rusmidler, alkohol eller medicin.

- Lad ikke andre personer røre ved apparatet eller forlængerledningen. Hold apparatet på afstand af andre personer, især børn, og kæledyr.

- Tænd ikke for apparatet, hvis det holdes omvendt, eller ikke er i arbejdspositionen.

- Undgå utilsigtet start. Kontrollér at apparatet er

slukket, før du tilslutter det til strømforsyningen, tager det op eller bærer det. Hvis du holder fingeren på kontakten, mens du bærer apparatet, eller tilslutter apparatet til strømforsyningen, mens det er tændt, kan det resultere i ulykker.

- Ret aldrig apparatet mod andre personer, mens det er i drift, og især ikke luftstrålen mod øjne og ører.

- Sørg altid for at stå sik-kert, specielt på skråninger, när du arbejder. Hold altid apparatet fast med begge hænder og arbejd med en korrekt indstillet bæresele.

- Stræk ikke kroppen for meget, og pas på, at du ikke mister balancen.

- Hold fingre og fødder på afstand af sugerørsåbningen og vingehjulet. Der er fare for kvæstelser.

- Længerevarende brug af apparatet kan medføre vibrationsbetingede kredsløbsforstyrrelser i hænderne. Du kan dog forlænge anvendelsestiDen ved at anvende eg-

nede handsker eller holde regelmæssige pauser.

- Anvend ikke maskinen i dårligt vejr, særligt ikke ved risiko for lynnedslag. Arbejd kun i dagslys eller ved god, kunstig belysning.

- Sug ikke brændende, glødende eller rygende materialer (f.eks. cigaretter, gløder osv.), dampe eller letantændelige, giftige eller eksplosive stoffer op.

- Stands apparatet og tag stikket ud af stikkontakten. Kontrollér, at alle bevægelige dele står helt stille:

• hvis du ikke bruger apparatet, transporterer det eller det er uden opsyn;
• hvis du kontrollerer eller rengør det eller fjerner blokeringer;
• hvis du foretager ren-gørings- og vedlige-holdelsesopgaver eller skifter tilbehør;
• hvis strøm- eller forlængerledningen er beskadiget;

- efter kontakt med fremmedlegemer, eller ved en unormal vibration.

- Brug ikke apparatet i lukkede rum eller rum med utilstrækkelig ventilation.

- Brug aldrig apparatet i nærheden af antændelige væsker eller gasser. Hvis dette ikke overholdes, er der fare for brand eller eksplosioner.

- I tilfælde af en ulykke eller funktionsfejl, skal du straks slukke for apparatet, trække stikket ud af stikkontakten og sikre dig, at alle bevægelige dele er standset helt. Kontrollér derefter apparatet osv. Hvis du har spørgsmål, bedes du kontakte forhandleren.

• Gå i skridtgang, løb ikke.

- Sørg for, at netspændingen stemmer overens med angivelserne på typeskiltet.

- Hold strømledningen på afstand af arbejdsområdet, og før det bag om brugeren.

- Bær ikke apparatet i ledningen. Anvend ikke ledningen til at trække stik-

ket ud af stikkontakten. Beskyt ledningen mod varme, olie og skarpe kanter.

- Beskadigede ledninger, koblinger og stik eller tilslutningsledninger, som ikke opfylder kravene, må ikke anvendes. Tag straks stikket ud af stikkontakten ved beskadigelse af strømledningen. Rør under ingen omstændigheder strømledningen, så længe stikket ikke er taget ud af stikkontakten.

- Hold forlængerledningen på afstand af bevæge-lige, farlige dele, for at undgå beskadigelser ved ledningen, som kan fø-re til berøring af de aktive dele.

- Kontrollér inden start af apparatet, at tilførselsanordningen er tom.

- Hold ansigt og krop på afstand af påfyldningsåbningen.

- Sørg for, at hænder, andre legemsdele eller beklædningsdele ikke befinder sig i tilførselsanordningen, udkastningska-

nalen eller i nærheden af bevægelige dele.

- Undgå unaturlige krop- sstillinger. Under mate- rialetilførslen må du al- drig befinde dig på et hø- jere plan end apparatets grundflade.

- Hold altid balancen, for altid at have et sikkert fodfæste på skrænter. Gå, ikke løbe.

- Ophold dig ikke i udkastningsområdet, när apparatet er i brug.

- Vær under materiale-tilførslen til apparatet yderst opmærksom på, at der ikke tilføres metalstykker, sten, flasker, dåser eller andre fremmedlegemer.

- Tillad ikke, at forarbejdet materiale opsamles i udkastningsområdet, da dette kan forhindre korrekt udkastning og betyde, at materialet skal indføres på ny gennem påfyldningsåbningen.

- Anvend aldrig appara- tet med defekte beskyt- telsesanordninger eller - skærme eller uden sikker- hedsanordninger, for ek- sempel den anbragte op- samlingspose.

- Hold energikilden fri for affald og andet ophobet materiale, så beskadigelse af denne og eventuel brand forhindres.

- Transporter ikke appara- tet, när energikilden er til- koblet.

- Sluk øjeblikkeligt for strømkilden og vent, til apparatet står stille, hvis skæremekanismen rammer et fremmedlegeme, eller hvis der kommer usædvanlige lyde fra apparatet, eller den begynder at vibrere. Adskil apparatet fra nettet og udfør følgende trin, før du genstarter apparatet og anvender det igen:

• kontrollér for skader;
• udskift eller reparer be- skadigede dele;

• kontrollér med hen- blik på løse dele og til- spænd disse.

• Vip ikke apparatet, när energikilden er tilkoblet.

• Sørg for, at der ikke sluttes en beskadiget ledning til strømforsyningen, eller at en beskadiget ledning ikke berøres, før den er adskilt fra strømforsyningen, da beskadigede ledninger kan føre til berøring af aktive dele.
• Rør ikke ved nogen bevægelige, farlige dele, før apparatet er adskilt fra strømtilslutningen, og de bevægelige, farlige dele står helt stille.
• Opsug ingen varme, glødende, brændbare, eksplosive eller sundhedsfarlige stoffer. Hertil hører blandt andet varm aske, benzin, opløsningsmidler, syre eller lud. Der er brandfare og risiko for kvæstelser.
• Sørg for, at tilslutningsledningen ikke trækkes hen over skarpe kanter eller klemmes fast, og at der ikke trækkes i den, så den beskadiges.
• Anvend ikke tilslutningsledningen til at trække stikket ud af stikkontak-

ten eller til at trække ap- paratet. Beskyt tilslut- ningsledningen mod var- me, olie og skarpe kanter.

• Transporter aldrig appa- ratet, mens motoren kø- rer.

• Sluk for apparatet, og tag tilslutningsstikket ud af stikkontakten. Kontrollér at alle bevægelige dele står fuldstændigt stille

• når du forlader appara- tet,

• før du skifter tilbehør,
• før du fjerner blokeringer eller tilstopninger,
• før du kontrollerer ap- paratet, rengør det eller udfører arbejde på det.

- Hvis der opstår usædvanligt kraftige vibrationer ved apparatet, skal det kontrolleres øjeblikkeligt :

• kontrollér for løse dele, og fastgør dem,
• kontroller for beskadi-gelser,
• udskift beskadiget tilbehør. Kontakt voresservice-center i tilfælde af reparationer.

• Lad motoren køle ned, før du stiller apparatet fra dig i længere tid.
• Udskift slidte eller be- skadigede dele af sikker- hedsmæssige årsager.

Anvend udelukkende originale reservedele og tilbehør. Brugen af dele fra andre leverandører medfører øjeblikkeligt tab af garantien.

• Apparatet må kun åbnes af en autoriseret elektriker. Kontakt altid vores service-center i forbindelse med reparationer.
• Sluk for motoren, adskil apparatet fra strømforsyningen og lad apparatet køle ned, hvis det standses for rengøring, indstilling, opbevaring eller udskiftning af en tilbehørsdel.
• Håndter apparatet forsigtigt, og hold det rent.
• Opbevar apparatet utilgængeligt for børn.

Restrisici

Selvom dette apparat be- tjenes i overensstemmel- se med forskrifterne, vil der

være en række restrisici. Følgende farer kan fore- komme i forbindelse med dette apparats konstruktion og udførelse:

• ∅jenskader, hvis der ikke bæres egnet øjenværn.
• Lungeskader, hvis der ikke bæres egnet åndedrætsværn.
• Høreskader, hvis der ikke bæres egnet høreværn.
• Sundhedsskader, som sker pga. hånd-arm-vibrationer, hvis apparatet bruges over en længere periode eller ikke føres eller vedligeholdes korrekt.

▲ ADVARSEL! Fare på grund af det elektromagnetiske felt, som genereres, när produktet er i drift. Fel- tet kan i visse situationer påvirke aktive eller passi- ve medicinske implantater. For at reducere faren for al- vorlige eller livsfarlige kvæ- stelser anbefaler vi, at per- soner med medicinske im- plantater konsulterer deres læge, før de anvender pro- duktet.

Forberedelse

ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Sæt først stikket i stikkontakten, när produktet er klargjort fuldstændigt til arbejdet.

Før du tager apparatet i brug, skal du:

• montere blæse- eller sugerørene,
• montere opsamlingsposen til løvsugning,
• fastskrue beskyttelsesafdækningen til løvblæsning.

BEMAERK! Apparatet har to sikkerhedskontakter. Den ene sikkerhedskontakt befinder sig i motorhuset (1), hvor blæserøret (10) eller opsamlingsposen (15) er påsat. Den anden sikkerhedskontakt er anbragt ved indsugningsåbningen, hvor beskyttelsesafdækningen (8) eller sugerøret (17) monteres. Her skal skruerne (14, 18), alt efter blæse- eller sugedrift spændes ved håndkraft.

▲ ADVARSEL! Fare for kvæstelser! Ved montering eller afmontering af blæserør, sugørør, beskyttelsesafdækning eller opsamlingspose skal apparatet være slukket og de bevægelige dele stå stille. Træk stikket før alt arbejde på apparatet!

Betjeningselementer

Gør dig fortrolig med betjeningselementerne, inden du bruger apparatet.

- Drejehjul (3)

Trinløs regulering af suge- eller blæseeffekt

• Tænd-/sluk-kontakt

- Tænd: Position On

- Sluk: Position Off

Montering og afmontering af blæserør

Bemærk

- ADVARSEL! Personskader! Anvend aldrig apparatet med kun den ene rørdel monteret.

- Vær ved samlingen opmærksom på, at symbolerne (☐) på rørdelene griber ind i hinanden som vist.

- FDRSIGTIG! Efter sammensætningen må rørdelene ikke skilles ad igen.

Montering af blæserør (Fig. A)

⚠ FORSIGTIG! Beskyttelsesafdækningen til indsugningsåbningen (8) skal være lukket.

1. Afmontering af sugerør (Fig. B), s. 222
2. Sæt evt. blæserørsdelene (10) sammen.
3. Skub blæserøret (10) på blæseåbningen af motorhuset (1). Blæserøret falder i hak.
4. Skruen (14) skal skrues fast og strammes ved håndkraft, da apparatet ellers ikke kan startes igen senere.

Afmontering af blæserør (Fig. A)

1. Løsn låsemekanismen (9).
2. Træk blæserøret (10) fremad.

Montering og afmontering af sugerør

Bemærk

• ADVARSEL! Personskader! Anvend aldrig apparatet med kun den ene rørdel monteret.
• Vær ved samlingen opmærksom på, at symbolerne (☐) på rørdelene griber ind i hinanden som vist.
• F∅RSIGTIG! Efter sammensætningen må rørdelene ikke skilles ad igen.

Montering af sugerør (Fig. B)

1. Afmontering af blæserør (Fig. A), s. 222
2. Løsn skruen (14).
3. Åbn beskyttelsesafdækningen (8).
4. Sæt evt. sugerørsdelene (17) sammen.
5. Hæng sugerøret (17) med forbindelses-stykket ved krogen på undersiden af motorhuset (1) (se den detaljerede tegning).
6. Vip derefter sugerøret (17) ned på indsugningsåbningen.
7. Drej skruen (18) ind i motorhuset (1). Skruen (18) skal skrues fast og strammes ved håndkraft, da apparatet ellers ikke kan startes igen senere.
8. Det ekstra håndtag (11) kan sættes i indgreb i forskellige positioner. Hvis håndtagets position skal ændres, løsnes skruen (19), håndtagets position ændres og skruen skrues fast igen.

Afmontering af sugerør (Fig. B)

1. Løsn skruen (18).
2. Fjern sugerøret (17).
3. Luk sikkerhedsafdækningen8.
4. Sikr sikkerhedsafdækningen med skruen (14).

Montering og afmontering af opsamlingspose

Bemærk

• ADVARSEL! Apparatet må i sugedrift kun bruges med monteret opsamlingspose.
• Ventilationsåbningen (21) ved opsamlingsposen sørger for bedre luftcirkulation.

Montering af opsamlingspose (Fig. B)

1. Fjern evt. blæserøret (10).
2. Skub opsamlingsposen (15) på blæseåbningen af motorhuset (1), indtil den går i indgreb i låsemekanismen (9).
3. Hæng karabinhagen (16) af opsamlingsposen (15) på de dertil beregnede øjer (20) ved sugerøret (17).

Afmontering af opsamlingspose (Fig. B)

1. Løsn låsemekanismen (9).
2. Træk opsamlingsposen (15) af nedadtil.

Brugen af bæresele

Bemærk

• ADVARSEL! Bær aldrig remmen diagonalt over din skulder og brystkasse, men kun på den ene skulder, da du på denne måde hurtigt kan fjerne apparatet fra din krop, hvis du er i fare.
• BEMAERK! Ved hjælp af stiklukningen (22) kan apparatet hurtigt frigøres fra bæreselen (13). Tryk de to klemmer sammen for at åbne stiklukningen.
• Læg bæreselen (13) over den ene skulder.
• Indstil selelængden, så karabinhagen sidder ca. 10 cm under hoften.
• Fastgør karabinhagen på ringen for at fastgøre bæreselen: Driftstilstand blæsning: Position 12.2 Driftstilstand sugning: Position 12.1

Drift

⚠️ FARE! Fare for kvæstelser! Bær egnet tøj og arbejdshandsker under arbejde med apparatet. Kontrollér altid, at produktet er funktionsdygtigt før brug. Kontrollér, at opsamlingsposen og røret er monteret korrekt. Hvis tænd-/sluk-kontakten eller drejehjulet er beskadiget, må der ikke længere arbejdes med apparatet. Personligt beskyttelsesudstyr og

et funktionsdygtigt produkt mindsker risikoen for personskader og ulykker.

⚠ ADVARSEL! Fare for kvæstelser på grund af roterende værktøj. Vingehjulet drejer vide-re et stykke tid, efter at apparatet er slukket.

Tænd og sluk

Tænd (Fig. C)

1. Lav en løkke af enden af forlængerledningen, og fastgør den til trækaflastningen (6).
2. Tilslut apparatet til strømforsyningen.
3. Skub tænd-/sluk-kontakten (5) i position On.

Sluk (Fig. C)

1. Skub tænd-/sluk-kontakten (5) i position Off.
2. Hvis du lader apparatet være uden opsyn eller er færdig med at arbejde, skal du tage apparatets strømstik ud af stikkontakten.

Arbejdsanvisninger

⚠ ADVARSEL! Produktet er udelukkende beregnet til følgende anvendelse:

• Som blæser til at blæse tørre blade sammen med, eller til at blæse blade væk fra steder, der er svære at nå.
• Som suger til sugning af tørre blade. Ved sugefunktionen fungerer apparatet også som knuser.

De tørre blade finhakkes, deres volumen reduceres, og de er egnet til en eventuel kompostering. Intensiteten af finhakningen afhænger af bladenes størrelse og den mængde fugt, der stadig er i bladene. Enhver anden anvendelse kan medføre skader ved apparaterne, og udgør en alvorlig fare for brugeren.

⚠ ADVARSEL! Vær under arbejdet opmærksom på, at apparatet ikke støder ind i hårde genstande, som kan forårsage skader. Undgå at suge ting som sten, grene eller grenrester, kogler eller lignende op, da dette kan beskadige apparatet, især knuseren. Reparationer som følge heraf er ikke dækket af garantien.

Overbelastningssikring

I tilfælde af overbelastning slukkes motoren automatisk.

Bemærk

- BEMAERK! Apparatet er først driftsklart igen, när det er afkølet fuldstændigt.

Fremgangsmåde

• Sluk for apparatet.
• Træk stikket ud.
• Kontrollér derefter, om vingehjulet er blokeret, eller om opsamlingsposen er tilstoppet, og foretag i givet fald afhjælpning (Fjern tilstopninger og blokeringer, s. 224).

Driftstilstand blæsning

(Fig. A)

▲ ADVARSEL! Sørg af sikkerhedsmæssige årsager for, at beskyttelsesafdækningen (8) er lukket på indsugningsåbningen.

• Et optimalt resultat ved brugen af blæseren opnår du ved en afstand til jorden på 5 - 10 cm.
• Ret luftstrålen væk fra dig. Vær opmærksom på, at du ikke hvirvler tunge genstande op, og på denne måde skader andre personer eller genstande.
• Start med at arbejde med den højeste blæseeffekt, for at blæse de omkringliggende blade sammen. En lave blæseeffekt vælges for at blæse bladene tættere sammen.
• Løsn fastsiddende blade på jorden med en kost eller en rive inden du bruger blæseren.
• Hold apparatet fast i håndtaget (4) under arbejdet, eller i håndtag (4) og T-håndtaget (2).

Driftstilstand sugning

(Fig. B)

▲ ADVARSEL! Af sikkerhedsmæssige årsager skal begge sugerørsdele og opsamlingsposen være monteret korrekt, før apparatet startes.

• Hold altid apparatet fast med begge hænder under arbejdet: Benyt hertil håndtaget (4) og det ekstra håndtag (11).
• Vær opmærksom på, ikke at opsuge for store mængder løv på én gang. På denne måde undgår du, at sugerøret (17) stoppes til og vingehjulet blokeres.

Tømning af opsamlingspose

Bemærk

• BEMAERK! Når opsamlingsposen er fyldt, reduceres sugeeffekten betydeligt.
• BEMAERK! Komposterbart materiale må ikke bortskaffes som husholdningsaffald!

Fremgangsmåde

Tøm opsamlingsposen (15), når den er fyldt eller hvis apparatets sugeffekt reduceres.

1. Sluk for apparatet, og vent, indtil vinge-hjulet står stille.
2. Fjern tilslutningsledningen (7).
3. Fjern karabinhagerne (16) fra øjerne (20).
4. Afmontering af opsamlingsposen (Montering og afmontering af opsamlingspose, s. 222).
5. Åbn lynlåsen ved opsamlingsposen.
6. Tøm opsamlingsposen helt.
7. Monter den tømte opsamlingspose igen.

Transport

Anvisninger til transport af apparatet:

• Sluk for apparatet, og tag tilslutningsstikket ud af stikkontakten. Kontrollér at alle bevægelige dele står fuldstændigt stille.
• Bær apparatet med begge hænder. Benyt hertil håndtaget (4) og T-håndtaget (2), eller håndtaget og det ekstra håndtag (11).

ADVARSEL! Elektrisk stød! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Beskyt dig selv ved vedligeholdelses- og rengøringsarbejder. Sluk for apparatet og træk tilslutningsstikket ud af stikkontakten.

Vedligeholdelses- og servicearbejde, som ikke er beskrevet i denne betjeningsvejledning, skal udføres af vores servicecenter. Anvend kun originale reservedele.

Rengøring

⚠ ADVARSEL! Elektrisk stød! Sprøjt aldrig vand på apparatet.

BEMAERK! Fare for skader. Kemiske substanser kan angribe apparatets plastdele. Brug ikke rengørings- eller opløsningsmiddel.

• Hold luftgæller, motorhuset og greb på apparatet rene. Brug en fugtig klud eller en børste hertil.
• Rengør opsamlingsposen (15) med en børste og derudover evt. med trykluft.

Vedligeholdelse

• Før hver brug skal apparatet kontrolleres for tydelige mangler såsom løse, slidte eller beskadigede dele.
• Kontrollér afdækninger og sikkerhedsanordninger for skader og korrekt position. Udskift dem om nødvendigt.

Løv og friske planterester kan evt. tilstoppe apparatet.

Bemærk

• ADVARSEL! Fare for kvæstelser! Træk strømstikket!
• BEMAERK! Hvis ikke beskyttelsesafdækningen (8) eller sugerøret (17) er skruet korrekt på ved håndkraft, kan apparatet ikke anvendes.

Rengør vingehjulet:

1. Åbn beskyttelsesafdækningen (8) evt. fjern sugerøret (17).
2. Fjern forsigtigt rester eller tilstoppet materiale ved vingehjulet.
3. Kontrollér om vingehjulet let kan drejes og er i upåklagelig stand. Et defekt vingehjul skal udskiftes af vores servicecenter.
4. Luk beskyttelsesafdækningen (8) eller skru sugerøret (17). fast igen.

Opbevaring

• rent
  • tørt
• støvbeskyttet
• uden for børns rækkevidde
• Blæserøret (10) eller sugerøret (17) og opsamlingsposen (15) kan tages af motorhuset (1) igen til opbevaring (se Montering og afmontering af blæserør, s. 221 eller Montering og afmontering af sugerør, s. 222).

Bortskaffelse/miljøbe- skyttelse

Apparatet, tilbehøret og emballagen skal afleveres til miljøvenlig genanvendelse.

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Symbolet med den overstregede affaldsspand på hjul betyder, at dette produkt ikke må bortskaffes som usorteret husholdningsaffald ved udløbet af dets levetid.

Direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr:

Forbrugere er juridisk forpligtet til at sende elektriske og elektroniske enheder til miljø-

venlig genanvendelse ved slutningen af produkternes levetid. På denne måde garanteres en miljø- og ressourcebesparende genanvendelse.

Afhængigt af hvordan det implementeres i national lovgivning, har du følgende muligheder:

• at give det tilbage til salgsstedet,
• at aflevere det til et officielt indsamlingssted,
• at sende det tilbage til producenten/distributøren.

Tilbehørsdele og hjælpemidler uden elektriske bestanddele, der følger med det udtjente udstyr, er ikke omfattet heraf.

- Læg afklip på komposten og smid det ikke i skraldespanden.

Fejlsøgning

Den følgende tabel hjælper dig ved fejlsøgning af småfejl:

Symptom Mulig årsag Foranstaltning
Apparat starter ikke	Der er ingen strøm Kontrollér stikkontakt, nettislut-ningsledning, stik og sikring, og få dem repareret af en autoriseret elek-triker ved behov.
	Tænd-/sluk-kontakt (5) de-fekt	Kontakt vores servicecenter.
	Motoren er defekt Kontakt vores servicecenter.
afbrydelser	Intern løs forbindelse Kontakt vores servicecenter.Apparatet arbejder med
	Tænd-/sluk-kontakt (5) de-fekt	Kontakt vores servicecenter.
Lav arbejdseffekt	Opsamlingsposen (15) er fyldt	Tømning af opsamlingspose (15)
	Opsamlingsposen (15) er snavset	Rengøring af opsamlingspose (15)
	Vingehjul eller blæserør (10) eller sugerør (17) er tilstoppet eller blokeret	Fjern tilstopninger og blokeringer, s. 224
Vingehjulet bevæger sig ikke	Fremmedlegemerne blokerer vingehjul	Fjern tilstopninger og blokeringer, s. 224

Service

Garanti

Kære kunde,

på dette produkt får du 3 års garanti fra købsdatoen. I tilfælde af mangler ved produktet har du lovmæssige rettigheder over for sælgeren af produktet. Disse lovmæssige rettigheder bliver ikke indskrænket af garantien, som uddybes efterfølgende.

Garantibetingelser

Garantifristen begynder med købsdatoen. Opbevar den originale kassebon omhygge- ligt. Dette bilag bruges til at dokumentere købet. Hvis der inden for tre år fra købsda- to af dette produkt opstår materiale- eller fabrikationsfejl, bliver produktet - efter vores valg - repareret omkostningsfrit eller erstat- tet. Denne garantiydelse forudsætter, at det defekte apparat samt købsbeviset (kasse- bon) forlægges inden for fristen på tre år, og at det kort beskrives, hvori manglen består, og hvornår den er opstået.

Hvis fejlen dækkes af vores garanti, modtager du et repareret eller et nyt produkt. Reparationen eller et nyt produkt er ikke begyndelsen på en ny garantiperiode.

Garantiperiode og lovmæssige reklamationer

Garantiperioden bliver ikke forlænget pga. garantiydelser. Dette gælder også for skifte-de eller reparerede dele. Eventuelle skader og mangler, som allerede eksisterer ved kø-bet, skal meddeles til producenten straks efter udpakningen. Reparationer, der foretages, efter at garantiperioden er udløbet, la-ves mod betaling.

Garantidækning

Dette apparat blev produceret efter strenge kvalitetskrav og nøje kontrolleret før udleveringen.

Garantiydelser gælder for materiale- og fabrikationsfejl. Denne garanti dækker ikke dele af produktet, der er udsat for normal slitage og derfor kan betragtes som sliddele (f.eks. Opsamlingspose, Blæserør, Sugerør) eller for beskadigelse af skrøbelige dele (f.eks. kontakt).

Denne garanti bortfalder, hvis produktet er beskadiget, ikke blev anvendt korrekt eller ikke blev vedligeholdt. For at sikre en korrekt brug af produktet skal alle anvisninger i betjeningsvejledning nøje overholdes. Anvendelser og handlinger, der frarådes i betjeningsvejledningen eller som der advares imod, skal ubetinget undgås.

Produktet er udelukkende beregnet til den private og ikke til den erhvervsmæssige brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, udløber garantien.

Bearbejdning af reklamationer

For at sikre en hurtig behandling af din anmodning skal du følge følgende instruktioner:

- Hav kassebonen og varenummeret (f.eks. IAN 479064_2410) parat som købsbevis ved alle forespørgsler.

- Varenummeret kan aflæses på typeskiltet på produktet, en indgravering på produktet, omslaget af din vejledning (nederst til venstre) eller på klistermærket på bagsiden eller bunden af produktet.

- Kontakt først nedenstående service-center via telefoneller brug vores kontakt-formular, som du finder på parkside-diy.com under kategorien Service, hvis der er funktionsfejl eller andre mangler.

- Et defekt produkt kan sammen med købsbeviset og beskrivelsen af fejlen, og hvornår den er opstået, efter samråd med vores service-center sendes omkostningsfrit til den adresse, som du får oplyst. For at undgå problemer med modtagelsen og yderligere omkostninger er det vigtigt, at du kun bruger den adresse, som du har fået oplyst. Sørg for, at forsendelsen er betalt, ikke er for omfangsrig og ikke sker per ekspres eller andre særlige former for forsendelse. Send apparatet inkl. alt tilbehør, som fulgte med ved købet, og sørg for tilstrækkelig og sikker transportemballage.

PDF ONLINE parkside-diy.com

På parkside-diy.com kan du se og downloade denne manual og mange andre manualer. Med denne QR-kode kommer du direkte til parkside-diy.com. Vælg dit land og søg efter betjeningsvejledningen via søgefunktionen. Ved at indtaste varenummeret (IAN) 479064_2410 kan du åbne din betjeningsvejledning.

Reparationsservice

Kontakt vores service-center i tilfælde af reparationer, som ikke er omfattet af garan-

tien. Service-centeret giver dig gerne et tilbud.

- Vi kan kun bearbejde apparater, hvor forsendelsen er betalt, og som er pakket forsvarligt.

Bemærk: Send dit apparat rengjort og med en beskrivelse af defekten til den nævnte adresse af vores service-center.

- Vi tager ikke imod apparater, uden at forsendelsen er betalt, eller som er sendt som volumenpakker, ekspres-pakker eller andre særlige leveringer.

- Vi bortskaffer dine indsendte, defekte apparater gratis.

Service-Center

Service Danmark

Tel.: [phone]

Kontaktformular på

parkside-diy.com

IAN 479064_2410

Importør

Bemærk at den følgende adresse ikke er en serviceadresse. Kontakt først ovennævnte service-center.

Reservedele og tilbehør kan fås på www.grizzlytools.shop. Hvis der opstår problemer i forbindelse med bestillingen, bedes du kontakte vores online-shop. Hvis du har yderligere spørgsmål, bedes du kontakte: Service-Center, s. 227

Pos.nr. Betegnelse Best.nr.

10 Blæserør (todelt) 91102301

11 Ekstra håndtag 91105381

13 Bæresele 91102298

15 Opsamlingspose 91105379

17 Sugerør (todelt) 91105385

Oversættelse af den originale EU-overensstemmelseserklæringen

Produkt: Elektrisk løvsuger/-blæser

Model: PELSB 3000 A1

Serienummer: 000001-057000

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med den relevante EU-harmoniseringslovgivning:

2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC • 2011/65/EU & (EU) 2015/863

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

For at sikre overensstemmelse er følgende harmoniserede standarder og nationale standarder og forskrifter blevet anvendt:

EN 60335-1:2012/A15:2021 • EN 50636-2-100:2014 EN 62233:2008 • EN IEC 55014-1:2021 • EN IEC 55014-2:2021 EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013/A2:2021 EN IEC 63000:2018

I overensstemmelse med direktivet om støjemissioner 2000/14/EC bekræftes følgende:

Lydeffektniveau (LWA)

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar:

Repræsentant for dokumentation

B

13 22 7 12.1 19 18 11 17 12.2 1 8 14 16 9 20 20 16 21 15 PARKSIDE

C

3 5 PARKSIDE 6

Explosionszeichnung • Exploded view • Vue éclatée • Vista esplosa • Vista explosionada • Explosietekening • Eksploderet tegning • Robbantott ábra • Widok rozłożony • Rozložený pohled • Rozložený pohlád

PELSB 3000 A1

A1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57

informativ • informative • informatif • informatief • informativo • informatív • informacyjny • informační • informatívny

FR ©
