BRUGSANVISNING PKO 2410 B2 PARKSIDE

Drifts- og sikkerhedsinstruktioner

Oversættelse of den originale driftsvejledning

DE CHAT

KOMPRESSOR

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

1. Forklaring til symbolerne på maskinen 115
2. Indledning....117
3. Produktbeskrivelse (fig. 1-13).... 117
4. Leveringsomfang 117
5. Tilsigtet brug 118
6. Sikkerhedsforskrifter....118
7. Tekniske data....119
8. Før ibrugtagning....120
9. Opbygning og betjening....120
10. El-tilslutning 120
11. Rengøring, vedligeholdelse og opbevaring.... 121
12. Transport....122
13. Bortskaffelse og genbrug....122
14. Afhjælpning af fejl....123
15. Garantibevis....124

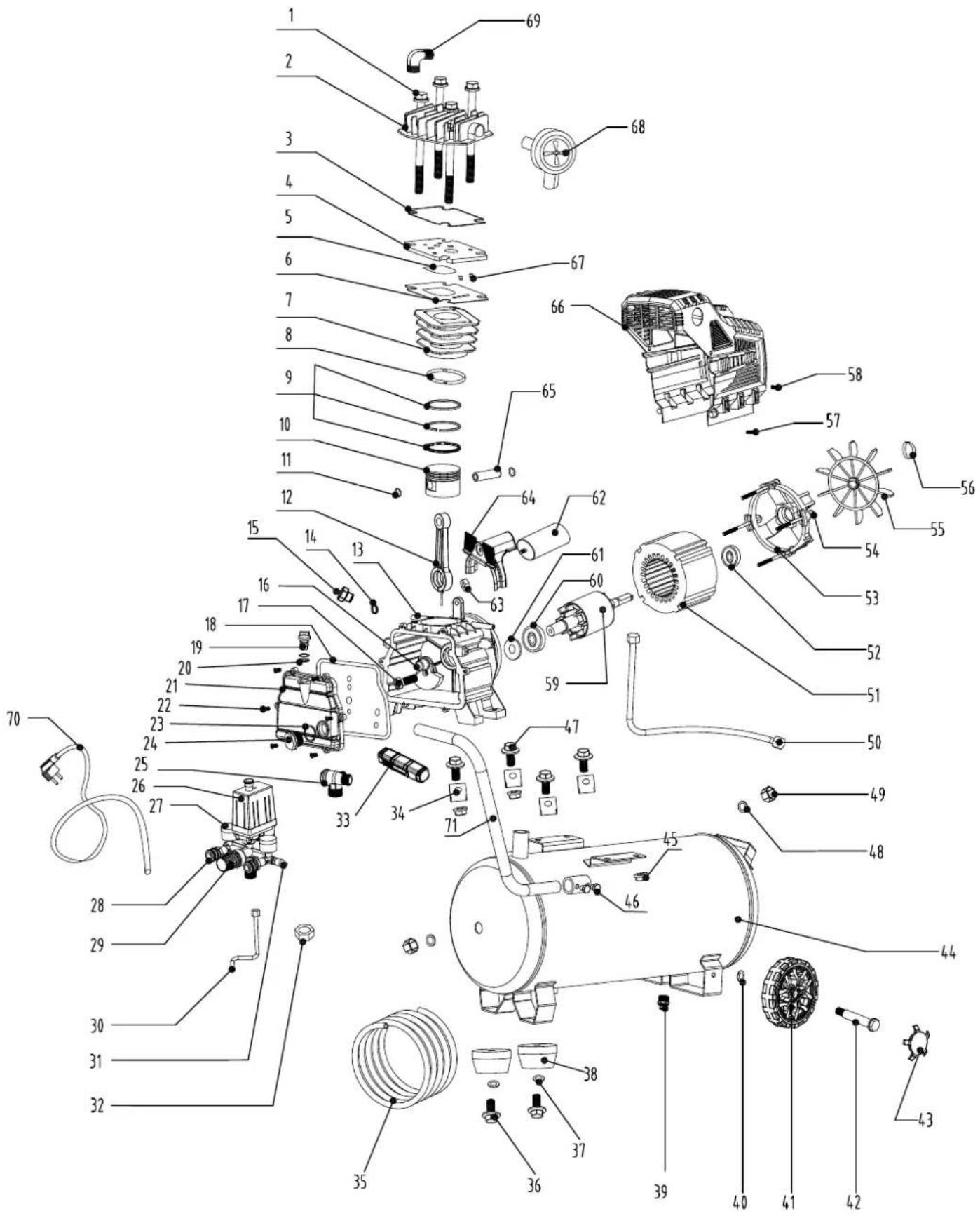

16. Eksplosionstegning....125
17. Overensstemmelseserklæring.... 128

1. Forklaring til symbolerne på maskinen

Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!

Brug høreværn. Støjpåvirkning kan føre til høretab.

Advarsel mod varme dele! (A, fig. 12)

Advarsel mod elektrisk spænding.

Advarsel! Enheden starter automatisk og kan gå i gang uden varsel.

Pas på! Inden første ibrugtagning skal olieniveauet kontrolleres og olieproppen udskiftes!

Fyld olie på før første ibrugtagning. Fjern transportdækslet fra oliepåfyldningsåbningen. Fyld den medfølgende kompressorolie i kompressorpumpehuset, og indsæt den medfølgende olieprop i oliepåfyldningsåbningen.

Angivelse af det garanterede lydeffektniveau in dB.

Undlad at udsætte apparatet for regn!

Tænd/Sluk-kontakt.

Trykregulator.

2. Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye apparat.

Bemærk:

Iht. den gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• forkert behandling
• Tilsidesættelse af brugsanvisningen,
• reparationer gennemført af tredjemand og/eller af ikke autoriserede fagfolk
• indbygning og udskiftning af ikke originale reservedele
• brug i strid med formålet
• Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE 0113.

Vær opmærksom på følgende:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære dit elværktøj at kende og bruge det som tilsigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger elværktøjet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger elværktøjets driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af elværktøjet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden elværktøjet; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes nøje af alle betjeningspersoner, før arbejdet startes. Arbejde på elværktøjet på kun udføres af personer, der er instrueret i brug af samme, og som er informeret om de dermed forbundne farer. Den lovmaessige mindstealder skal overholdes.

Ud over sikkerhedsanvisningerne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder i forbindelse med brug af træbearbejdningsmaskiner, overholdes.

Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

3. Produktbeskrivelse (fig. 1-13)

1. Transportgreb
   1a. Skruer M8x10
2. Pressostat
3. Lynkobling (reguleret trykluft)
4. Manometer (indstillet tryk kan aflæses)
5. Trykregulator
6. Manometer (kedeltryk kan aflæses)
7. Lynkobling (ureguleret trykluft)
8. Trykbeholder
9. Fod
   9a. Spændeskive
   9b. Skrue
10. Aftapningsskrue for kondensvand
11. Hjul
    11a. Spændeskive
    11b. Linsehovedskrue
    11c Hjulkappe
12. Olieaftapningsskrue
13. Kompressorpumpe
14. Trykluftslange
    14a. Indstiksnippel
    14b. Lynkobling
15. Luftfilter
    15a. Transportdæksel
    15b. Vingeskrue
    15c. Filterindsats
    15d. Filterhus
    15e. Filterdæksel
16. Olielukkeprop
17. Tænd/Sluk-kontakt
18. Olieskueglas
19. Sikkerhedsventil
    19a. Aftapningsmøtrik
    19b. Forbindelsessikring
    19c. Hætte til aftapningsmøtrik
20. Oliepäfyldningsäbning
    20a. Transportdæksel

4. Leveringsomfang

1x Luftfilter
1x Transportgreb
2x Skruer M8x10
2x Fødder
2x Skruer M8x25
2x Hjul
2x Hjulkapper
2x Knaphovedskruer
4x Spændeskiver
1x Olielukkeprop
1x Olieflaske
1x Trykluftslange
1x Brugsanvisning

5. Tilsigtet brug

Kompressoren bruges til at generere trykluft til trykluftdrevne værktøjer, som kan benyttes med en luftmængde på op til ca. 180 l/min. (f.eks. dækluftpumpe, udblæsningspistol og sprøjtepistol). På grund af den begrænsede lufttransportmængde er det ikke muligt at benytte værktøjer, der bruger meget luft (f.eks. oscillerende slibemaskiner, stavslibere og slagskruemaskiner).

Maskinen må kun bruges til det tilsigtede formål. Enhver anden form for brug falder uden for den korrekte anvendelse. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Vær opmærksom på, at vores apparater ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis apparatet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

6. Sikkerhedsforskrifter

⚠️ Pas på!

Når der benyttes elværktøj, skal følgende principielle sikkerhedsforanstaltninger overholdes for at beskytte mod elektrisk stød, kvæstelses- og brandfare. Læs alle disse anvisninger, før du bruger dette elværktøj, og opbevar sikkerhedsanvisningerne et godt og sikkert sted.

Sikkert arbejde

1. Hold dit arbejdsområde i orden

1. Tag højde for påvirkninger udefra

- Udsæt ikke elværktøj for regn.

- Brug ikke elværktøj i fugtige eller våde omgivelser. Fare pga. elektrisk stød!

- Sørg for god belysning af arbejdsområdet.

- Brug ikke elværktøj, hvor der er fare for brand eller eksplosion.

1. Beskyt dig mod elektrisk stød

- Sørg for, at kroppen ikke kommer i berøring med jordforbundede dele (f.eks. rør, radiatorer, elektriske komfurer, køleskabe).

1. Børn skal holdes på afstand!

- Undlad at lade andre personer røre ved værktøjet og kablet; sørg for at holde dem på afstand af arbeidsområdet.

1. Opbevar elværktøj, der ikke er i brug, et sikkert sted

- Ubrugt elværktøj bør opbevares et tørt sted, der skal være aflåst, eller der befinder sig højt oppe; dette sted skal være uden for børns rækkevidde.

1. Overbelast ikke dit elværktøj

- De arbejde bedre og mere sikkert i det angivede ydelsesområde.

1. Brug egnet tøj

- Brug ikke vidt tøj eller smykker, de kan blive trukket ind af bevægelige dele.

- Til arbejde ude i det fri anbefales det at bruge gummihandsker og skridsikkert fodværk.

1. Brug ikke kablet til formål, det ikke er beregnet til

- Brug ikke kablet til at trække stikket ud af stikdåsen med. Beskyt kablet mod varme, olie og skarpe kanter.

1. Plej dine værktøjer omhyggeligt

- Hold kompressoren ren, så arbejdet med den bliver godt og sikkert

- Følg vedligeholdelsesforskrifterne.

- Kontrollér elværktøjets tilslutningsledning med regelmæssige mellemrum, og få den udskiftet af en anerkendt fagmand, hvis den skulle blive beskadiget.

- Kontroller forlængerledningerne med regelmæssige mellemrum og erstat disse, hvis de er beskadiget.

1. Træk stikket ud af stikkontakten

- Når elværktøjet ikke er i brug, før vedligeholdelse, og når værktøjer som f.eks. savblad, bor, fræser skiftes.

1. Undgå utilsigtet start

- Kontroller, at kontakten er slukket, när stikket sættes i stikdåsen.

1. Brug forlængerledninger til områder udendørs

- Brug til arbejde ude i det fri kun forlængerledninger, der er godkendt og mærket hertil.

- Brug kun kabeltromlen i afrullet tilstand.

1. Vær altid opmærksom

- Vær opmærksom på, hvad du laver. Udfør arbejdet med fornuft. Brug ikke elværktøjet, hvis du er ukoncentreret.

1. Kontroller elværktøjet for eventuelle beskadigelser

- Før videre brug af elværktøjet skal beskyttelsesskærme eller let beskadigede dele undersøges nøje for at sikre, at de fungerer korrekt og iht. formålet.

- Kontroller, om de bevægelige dele fungerer fejlfrit og ikke sidder i klemme, eller om dele er beskadiget. Alle dele skal være monteret rigtigt og opfylde alle betingelser for at sikre en korrekt drift af elværktøjet.

- Beskadigede beskyttelsesskærme og dele skal repareres eller udskiftes på et anerkendt specialværksted, medmindre andet er angivet i betjeningsvejledningen.

- Beskadigede kontakter skal erstattes på et kundeserviceværksted.

- Brug ikke defekte eller beskadigede tilslutningsledninger.

- Brug ikke elværktøj, hvis kontakt ikke kan tændes og slukkes.

1. Få elværktøjet repareret af en autoriseret elektriker

- Dette elværktøj er i overensstemmelse med de gældende sikkerhedsbestemmelser. Reparationer må kun udføres af en uddannet elektriker, og der skal bruges originale reservedele; ellers kan der opstå uheld for brugeren.

1. Pas på!

- Af hensyn til egen sikkerhed må der kun benyttes tilbehør og ekstraudstyr, som er angivet i betjeningsvejledningen eller anbefalet eller angivet af producenten. Brug af værktøjer eller tilbehør, som ikke er anbefalet i betjeningsvejledningen eller i kataloget, kan medføre fare for personskade for operatøren.

1. Støj

- Under brug af kompressoren skal der benyttes høreværn.

1. Udskiftning af tilslutningsledningen

- Hvis tilslutningsledningen bliver beskadiget, skal den udskiftes af producenten eller en autoriseret elektriker for at forebygge risici. Fare pga. elektrisk stød.

1. Fyldning af dæk

- Kontrollér dæktrykket umiddelbart efter fyldningen ved hjælp af et egnet manometer, f.eks. på en tankstation.

1. Kompressorer til brug på vej anvendt i byggepladsdrift

- Kontrollér, at alle slanger og armaturer er egnet til brug med kompressorens højst tilladte arbejdstryk.

1. Opstillingssted

- Kompressoren må kun opstilles på en plan overflade.

1. Det anbefales at udstyre tilføringsslanger med et sikkerhedskabel f.eks. et stålkabel ved tryk over 7 bar.

2. Undgå, at ledningssystemet udsættes for kraftige belastninger; dette gøres ved at bruge fleksible slangetilslutninger for at undgå knæksteder.

3. Sørg for, at oliekøleanordningerne holdes rene, og at beskyttelsesudstyret holdes i funktionel stand.

4. Fare for forbrænding pga, meget varm olie

- Kompressoren må aldrig benyttes i nærheden af åben ild.

- Pas på ikke at spilde olie.

1. Ved lave temperaturer under 0°C er motorstart forbudt.

2. Advarsel: Tilstoppede oliefiltre eller ventilsvigt resulterer i utilstrækkelig smøring.

Yderligere sikkerhedsforskrifter

Sikkerhedsanvisninger vedr. arbejde med trykluft og trykluftpistoler

• Kompressorpumpe og ledninger bliver meget varme under drift. Berøring vil medføre forbrænding.
• Den luft, der indsuges af kompressoren, skal holdes fri for urenheder, som ville kunne medføre brand eller eksplosion i kompressorpumpen.
• Når man løsner slangekoblingen, skal man holde fast i slangens koblingsstykke med hånden. På denne måde kan man undgå personskader pga. den tilbagespringende slange.
• Under arbejde med trykluftpistoler skal der benyttes beskyttelsesbriller. Fremmedlegemer og udblæste dele kan let forårsage personskader.
• Trykluftpistolen må ikke benyttes til at blæse direkte mod personer eller til at rengøre tøj på kroppen. Fare for tilskadekomst!

Sikkerhedsanvisninger vedr. sprøjtning med maling

• Der må ikke forarbejdes lak eller opløsningsmidler med et flammepunkt under 55°C. Eksplosionsfare!
• Lak og opløsningsmidler må ikke opvarmes. Eksplosionsfare!
• Hvis der forarbejdes sundhedsskadelige væsker, skal der benyttes filtreringsudstyr (ansigtsmasker) som beskyttelse. Se også oplysninger om beskyttelsesforanstaltninger fra producenterne af sådanne stoffer.
• De oplysninger og mærkninger iht. den tyske forordning om farlige stoffer, der er angivet på emballagen af det materiale, der skal forarbejdes, skal iagttages. Der skal evt. træffes yderligere foranstaltninger, navnligt skal der benyttes egnet tøj og masker.
• Under sprøjteprocessen og i arbejdsrummet må der ikke ryges. Eksplosionsfare! Også malingsdampe er let brændbare.
• Der må ikke forefindes eller benyttes brandkilder, åben ild eller gnistfrembringende maskiner.
• Mad og drikkevarer må hverken opbevares eller fortæres i arbejdsrummet. Malingsdampe er sundhedsskadelige.
• Arbejdsrummet skal være større end 30 m ^3 , og der skal sikres tilstrækkelig luftudskiftning under sprøjtning og tørring.
• Undgå at sprøjte mod vindretningen. Ved sprøjtning af brændbart eller farligt sprøjtemateriale skal man principielt følge bestemmelserne fra det lokale politi.
• I forbindelse med PVC-trykslangen må der ikke forarbejdes medier såsom mineralsk terpentin, butylalkohol og methylenchlorid. Disse medier ødelægger trykslangen.
• Ved anvendelse i forbindelse med sprøjtetilbehør (f.eks. en sprøjtepistol): Når sprøjteudstyret fyldes, skal der holdes afstand til apparatet, ligesom der må ikke sprøjtes i retning mod kompressoren.

Drift af trykbeholdere

- Når man arbejder med en trykbeholder, skal denne holdes i ordentlig stand, betjenes korrekt, overvåges, og alle nødvendige vedligeholdelses- og reparationsarbejder skal udføres uden undtagelse, ligesom der skal træffes de nødvendige sikkerhedsforanstaltninger i forhold til de givne omstændigheder.

• De tilsynshavende myndigheder kan i enkelt tilfælde påbyde de nødvendige overvägningsforanstaltninger.
• En trykbeholder må ikke benyttes, hvis den opviser tegn på fejl og mangler, som kan bevirke, at bruger eller tredjepart udsætte for fare.
• Inden hver brug skal trykbeholderen kontrolleres for rust og beskadigelser. Kompressoren må ikke benyttes med en beskadiget eller rusten trykbeholder. Hvis der konstateres beskadigelser, bedes man venligst kontakte kundeservice-værkstedet.

Opbevar sikkerhedsforskrifterne et sikkert sted.

Restrisiko

Overhold de fastlagte vedligeholdelses- og sikkerhedsforskrifter i betjeningsvejledningen.

Vær altid opmærksom under arbejdet og hold fremmede i en sikker afstand til arbejdspladsen.

Der vil altid være en restrisiko, der ikke kan udelukkes helt, også selv om produktet bruges korrekt. Følgende, potentielle farer kan afledes på basis af produktets type og konstruktion:

• Utilsigtet ibrugtagning af produktet.
• Høreskader, hvis der ikke bruges foreskrevet høreværn.
• Snavspartikler, støv osv. kan komme i øjnene eller ansigtet, også selv om der bruges beskyttelsesbriller.
• Indånding af ophvirvlede partikler.

Advarsel!

Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

7. Tekniske data

Nettilslutning....230 V\~ 50 Hz
Motoreffekt 1800 W
Driftsfunktion....S1
Kompressorhastighed....2850 min ^-1
Trykbeholdervolumen......ca. 24 liter
Maks. driftstryk.....ca. 10 bar
Teoretisk indsugningseffekt ...... ca. 260 liter/min
Lydtryksniveau L_FA .....72,9 dB
Lydeffektniveau L_WA 92,9 dB
Usikkerhed K_PA/WA 2,59 dB
Beskyttelsesgrad IPX2
Apparatvægt ca. 26,8 kg
Olie (SAE 15W 40)......ca. 0,25 liter
Maks. opstillingshøjde (m.o.h.) 1000 m

Støjemissionsværdierne er bestemt i overensstemmelse med EN ISO 3744:1995.

Brug høreværn.

Støjpåvirkning kan føre til høretab.

8. Før ibrugtagning

• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballagematerialet samt emballage- og transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transportskader.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.

FARE

Apparatet og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

• Fjern transportdækslet (20a) inden første ibrugtagning, og fyld kompressorpumpehuset med olie som beskrevet under pkt. 9.5.
• Kontrollér maskinen for transportskader. Meld straks evt. skader til den transportvirksomhed, som kompressoren blev leveret med.
• Kompressoren skal opstilles i nærheden af forbrugeren.
• Lange luftledninger og lange forsyningsledninger (forlængerkabler) skal undgås.
• Indsugningsluften skal være tør og støvfri.
• Brug ikke kompressoren i fugtige eller våde rum.
• Kompressoren må kun bruges i egnede rum (godt ventileret, omgivelsestemperatur +5°C til 40°C). I rummet må der ikke forefindes støv, syre, dampe, eksplosive eller brændbare gasser.
• Kompressoren er egnet til brug i tørre rum. Den må ikke benyttes i områder, hvor der arbejdes med stænkvand.
• Inden ibrugtagning skal man kontrollere olieniveauet i kompressorpumpehuset.

9. Opbygning og betjening

⚠ Pas på!

Sørg under alle omstændigheder for, at maskinen er monteret fuldstændigt, før den tages i brug!

Til montage skal du bruge: 1x gaffelnøgle 13 mm 1x stjerneskruetrækker (ikke indeholdt i leveringsomfanget)

9.1 Montering af hjul (fig. 4)

9.2 Montering af fødder (fig. 5)

- Monter de medfølgende fødder (9) som vist.

- Monter det medfølgende transportgreb (1) som vist. Dette gøres ved hjælp af de medfølgende skruer M8x10 (1a) og en skruenøgle SW13 (medfølger ikke).

9.5 Påfyldning af olie (fig. 9, 10)

• Fjern transportdækslet (20a) fra oliepåfyldningsåbningen (20).
• Fyld den medfølgende kompressorolie i kompressorpumpehuset, og indsæt den medfølgende olieprop (16) i oliepåfyldningsåbningen (20).

9.6 Nettislutning

• Kompressoren har en netledning med sikkerhedsstik. Kan tilsluttes til en hvilken som helst sikkerhedsstikkontakt 230 V\~ 50 Hz, som er sikret med 16 A.
• Sørg inden ibrugtagning for, at netspændingen stemmer overens med driftsspændingen og med maskinydelsen på typeskiltet.
• Lange forsynings- og forlængerledninger, kabeltromler osv. forårsager spændingsfald og kan bevirke, at motoren ikke vil starte.
• Ved lave temperaturer under +5°C kan motorstart være besværliggjort pga. træghed.

9.7 Tænd/Sluk-kontakt (fig. 2)

- Kompressoren tændes ved at trække Tænd/Sluk-kontakten (17) op. Den slukkes ved at trykke Tænd/Sluk-kontakten (17) ned.

9.8 Trykindstilling (fig. 1, 3)

• Med trykregulatoren (5) indstiller man trykket på manometret (4).
• Det indstillede tryk kan aflæses på lynkoblingen (3).
• På manometeret (6) kan man aflæse kedeltrykket.
• Kedeltrykket kan aflæses på lynkoblingen (7).

9.9 Indstilling of pressostat (fig. 1)

- Pressostaten (2) er indstillet på fabrikken. Tændingstryk ca. 8 bar Slukningstryk ca. 10 bar

9.10 Montering af trykluftslange (fig. 1, 3)

• Tilslut trykluftslangens (14) påsætningsnippel (14a) til en af lynkoblingerne (3, 7).
• Tilslut derefter trykluftværktøjet til trykluftslangens (14) lynkobling (14b).

Termobeskyttelsesafbryderen er indbygget i apparatet. Man løsner termobeskyttelsesafbryderes som følger:

• Træk netstikket ud.
• Vent i ca. to til tre minutter.
• Indsæt apparatstikket igen.
• Skulle apparatet ikke starte, gentages processen.
• Hvis apparatet stadig ikke starter, skal man slukke og tænde det på Tænd/Sluk-kontakten (17).
• Hvis man har udført alle ovenstående trin, og apparatet stadig ikke fungerer, bedes man kontakte vores serviceafdeling.

10. El-tilslutning

Den installerede elmotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser. Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.

10.1 Vigtige anvisninger

Hvis motoren overbelastes, slår den fra af sig selv. Efter en afkølingsfase (varierer tidsmæssigt), kan motoren tændes igen.

Årsagerne hertil kan være:

• Tryksteder, när tilslutningsledninger trækkes gennem vinduer eller döråbninger.
• Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert.
• Skæresteder, når tilslutningsledningen køres over.
• Isolationsskader, när stikket trækkes ud af stikkontakten på væggen.
• Revner pga. ældning af isoleringen.

Sådanne beskadigede elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne.

Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i lysnettet, når den kontrolleres.

Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med samme mærkning.

Påtryk af typebetegnelsen på tilslutningskablet er et krav.

10.3 Vekselstrømsmotor

• Netspændingen skal være 230 V\~ 50 Hz.
• Forlængerledninger op til en længde på 25 m skal have et tværsnit på 1,5 kvadratmillimeter.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgives:

Træk elstikket ud, før rengørings- og vedligeholdelsesarbejde gennemføres! Fare for tilskadekomst som følge af strømstød!

⚠ Pas på!

Vent til maskinen er kølet helt af! Fare for forbrænding!

⚠️ Pas på!

Inden enhver form for rengørings- og vedligeholdelsesarbejde skal apparatet gøres trykløst! Fare for tilskadekomst!

11.1 Rengøring

• Hold maskinen fri for støv og snavs. Tør maskinen af med en ren klud, eller blæs den over med trykluft ved lavt tryk.
• Det anbefales, at maskinen altid rengøres umiddelbart efter brug.
• Rengør maskinen med en fugtig klud og en smule brun sæbe med jævne mellemrum. Undlad brug af aggressive rengørings- eller opløsningsmidler; disse kan angribe apparatets plastdele. Sørg for, at vand ikke kan trænge ind i maskinen.
• Slange og sprøjteværktøjer skal kobles fra kompressoren, inden de rengøres. Kompressoren må ikke rengøres med vand, opløsningsmidler el.lign.

11.2 Vedligeholdelse af trykbeholderen (fig. 1)

⚠️ Pas på!

Af hensyn til trykbeholderens (8) levetid skal man aftømme kondensvandet efter hver brug ved at åbne aftapningsskruen (10).

Forinden skal man aflaste kedeltrykket (se 11.8.1). Aftapningsskruen (10) åbnes ved at dreje den imod urets retning (set fra undersiden af kompressoren i retning mod skruen), så alt kondensvandet kan løbe fra trykbeholderen (8).

Luk derefter aftapningsskruen (10) igen (ved at dreje den i urets retning). Inden hver brug skal trykbeholderen (8) kontrolleres for rust og skader.

Kompressoren må ikke benyttes med en beskadiget eller rusten trykbeholder (8). Hvis der konstateres beskadigelser, bedes man venligst kontakte kundeservice-værkstedet.

⚠️ Pas på!

Kondensvandet fra trykbeholderen (8) indeholder olierester. Kondensvandet skal bortskaffes i henhold til gældende miljøregler.

11.3 Sikkerhedsventil (fig. 3)

Sikkerhedsventilen (19) er indstillet til det højst tilladte tryk for trykbeholderen (8). Det er ikke tilladt at justere sikkerhedsventilen (19) eller fjerne forbindelsessikringen (19b) mellem aftopningsmøtrikken (19a) og dennes hætte (19c). For at sikkerhedsventilen (19) skal fungere korrekt, når det kræves, skal den aktiveres mindst hver 30. driftstime; dog mindst tre gange om året.

Man åbner den perforerede aftapningsmøtrik (19a) ved at dreje den imod uret og derefter med hånden trække ventilspindlen udad hen over den perforerede aftapningsmøtrik (19a) for at åbne sikkerhedsventilens (19) udløb. Ventilen lukker nu hørbart luft ud. Derefter spænder man atter aftapningsmøtrikken (19a) fast ved at dreje den i urets retning.

11.4 Kontrollér olieniveauet med jævne mellemrum (fig. 11)

Stil kompressoren på en jäevn, lige overflade.

Olieniveauet skal befinde sig mellem MAX og MIN på olieskueglasset (18).

Olieskift: Anbefalet olie: SAE 15W 40 eller ækvivalent. Der skal skiftes olie første gang efter 100 driftstimer; dernæst skal der skiftes olie for hver 500 driftstimer.

Bemærk:

Brug producentens anbefalede olie til kompressoren. Olien skal opfylde kompressorens særlige krav. Forkert olie eller olie af dårlig kvalitet kan øge risikoen for brand.

Bemærk:

Kontrollér med jævne mellemrum, at der ikke er utætheder i kompressorens oliesystem. Olielækage kan føre til ansamling af brændbart materiale, hvilket øger risikoen for oliebrand. Utætheder skal afhjælpes omgående, og spildt olie skal oprenses grundigt.

11.5 Olieskift (Fig. 1, 10, 11)

Sluk motoren, og træk lysnetstikket ud af stikkontakten. Fjern olielukkeproppen (16). Når man evt. har aftappet et lufttryk, kan man skrue olieaftapningsskruen (12) på kompressorpumpen (13) af.

For at forhindre, at olien løber ud ukontrolleret, skal man holde en lille metalrende nedenunder og opsamle olien i en beholder. Hvis ikke al olien løber ud, anbefaler vi, at man hælder kompressoren en smule. Når al olien er løbet ud, indsætter man atter olieaftapningsskruen (12).

Den brugte olie skal bortskaffes i henhold til gældende miljøregler.

For at kunne påfylde den korrekte mængde olie skal man sørge for, at kompressoren står på en plan overflade. Fyld den friske olie i oliepåfyldningsåbningen (20), indtil olieniveauet når den maksimale påfyldningsmængde. Denne er afmærket med en rød prik på olieskueglasset (18) (fig. 11). Denne maks. påfyldningsmængde må ikke overskrides. Overfyldning kan medføre skader på apparatet. Sæt olielukkeproppen (16) ind i oliepåfyldningsåbningen (20) igen.

11.6 Rensning of luftfilter (fig. 3, 12, 13)

Luftfilteret (15) forhindrer indssugning af støv og smuds. Det er nødvendigt at rense dette luftfilter (15) som minimum for hver 300 driftstimer. Et tilstoppet luftfilter reducerer kompressorens ydelse betragteligt.

Fjern luftfilteret (15) ved at åbne vingeskruen (15b). Tag derefter filterdækslet (15e) af. Man kan nu tage filterindsatsen (15c) og filterhuset (15d) ud. Bank filterindsatsen (15c), filterdækslet (15e) og filterhuset (15d) forsigtigt ud. Disse komponenter skal derefter udblæses med trykluft (ca. 3 bar) og monteres igen i omvendt rækkefølge.

11.7 Serviceinformationer

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Luftfilter

* følger ikke nødvendigvis med leverancen!

11.8 Opbevaring

⚠️ Pas på!

Træk netstikket ud, ventiler apparatet og alle tilsluttede trykluftværktøjer. Sluk for kompressoren på en sådan måde, at den ikke kan tages i drift af uvedkommende.

0

⚠ Pas på!

Kompressoren må kun opbevares tørt og utilgængeligt for uvedkommende. Må ikke kippes, må kun opbevares stående! Der kan løbe olie ud!

11.8.1 Aflastning af overtryk

Aflast overtrykket i kompressoren ved at slukke den og opbruge den trykluft, der stadig findes i trykbeholderen (8), f.eks. med et trykluftværktøj i tomgang eller med en udblæsningspistol.

12. Transport

Til transport skal man anvende transportgrebet (1) og køre kompressoren med dette.

Når kompressoren løftes, skal man være opmærksom på dens vægt (se tekniske data).

Ved transport af kompressoren i køretøjer skal man se til, at lasten er sikret forsvarligt.

13. Bortskaffelse og genbrug

Oplysninger om emballage

Emballagematerialerne er genanvendelige. Emballage skal altid bortskaffes jf. gældende miljøregler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (elskrot)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i et brugt apparat, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske apparater er juridisk forpligtet til at returnere sådanne efter brug.
• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på det brugte apparat, der skal bortskaffes!
• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.

• Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

• Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)

• LIDL tilbyder dig returneringsmuligheder direkte hos filialerne og markederne. Returnering og bortskaffelse er gratis for dig.
• Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.

• Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos disses respektive kundeservice.

• Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

• Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

Information om muligheder for bortskaffelse af brugt udstyr fås ved henvendelse til kommunen.

Brændstof og olie

• Inden apparatet bortskaffes, skal brændstoftanken og motoroliebeholderen tømmes!
• Brændstof og motorolie hører ikke til i husholdningsaffald eller afløb, men skal indsamles og/eller bortskaffes separat!
• Tomme olie- og brændstofbeholdere skal bortskaffes i henhold til gældende miljøregler.

14. Afhjælpning af fejl

Fejl Mulig årsag Afhjælpning
Kompressor vil ikke starte.	Ingen netspænding. Kontrollér kabel, netstik, sikring og stikkontakt.
	Netspænding for lav. Undgå for lange forlængerkabler. Benyt forlængerkabler med tilstrækkeligt ledningstværsnit.
	Udetemperatur for lav. Undgå brug ved en udetemperatur på under +5°C.
	Motor overophedet. Lad motoren køle af; afhjælp evt. årsagen til overophedningen.
Kompressor kører, men uden tryk.	Sikkerhedsventil (19) utæt. Kontakt det lokale servicecenter. Reparation må kun udføres af uddannet personale.
	Tætninger defekte. Kontrollér tætninger; få defekte tætninger udskiftet på et professionelt værksted.
	Aftapningsskrue for kondensvand (10) utæt. Efterspænd skruen med hånden. Kontrollér tætning på skruen, udskift ved behov.
Kompressor kører, der vises tryk på manometer, men værktøjer kører ikke.	Slangeforbindelser utætte. Kontrollér trykluftslange og værktøjer, udskift ved behov.
	Lynkobling utæt. Kontakt det lokale servicecenter. Reparation må kun udføres af uddannet personale.
	For lavt tryk indstillet på trykregulatoren (5). Indstil højere tryk på trykregulatoren.

15. Garantibevis

Kære kunde,

Alle vores produkter gennemgår strenge kvalitetskontrol for at sikre, at de når dig i perfekt stand. I det usandsynlige tilfælde, at enheden udvikler en fejl, bedes du kontakte vores serviceafdeling på den adresse, der vises på dette garantibevis. Selvfølgelig, hvis du foretrækker at ringe til os så er vi også glade for at tilbyde vores bistand under servicenummer trykt nedenfor. Bemærk følgende betingelser, som garantikrav kan gøres:

• Disse garanti vilkår omfatte yderligere garanti rettigheder og påvirker ikke dine lovbestemte rettigheder for garanti. Vi vil ikke debitere dig for denne garanti.
• Vores garanti dækker kun problemer forårsaget af materiale- eller produktionsfejl, og det er begrænset til afhjælpning af disse mangler eller udskiftning af enheden. Bemærk, at vores enheder ikke er designet til brug i kommercielle, handel eller industrielle applikationer. Derfor er garantien ugyldig, hvis udstyret bruges i kommerciel, handel eller industrielle applikationer eller for andre tilsvarende aktiviteter. Følgende er også udelukket fra vores garanti: kompensation for transportskader, skader forårsaget af manglende overholdelse af installations-/monteringsvejledning eller skader forårsaget af uprofessionel installation, manglende overholdelse brugsanvisningen (f.eks tilslutning til den forkerte netspænding eller strøm type), misbrug eller uhensigtsmæssig brug (såsom overbelastning af apparatet eller brug af ikke-godkendte værktøj eller tilbehør), manglende overholdelse af vedligeholdelses- og sikkerhedsforskrifter, indtrængen af fremmedlegemer i apparatet (f.eks sand, sten eller støv), virkninger af vold eller ydre påvirkninger (f.eks skader forårsaget af enheden bliver droppet) og normal slitage som følge af korrekt funktion af apparatet.

Garantien erklæres ugyldige, hvis der gøres forsøg på at manipulere med enheden.

• Garantien er gyldig i en periode på 3 år fra købsdatoen af enheden. Garantikrav skal indsendes inden udløbet af perioden garanti senest to uger efter defekten blive bemærket. Ingen garantikrav vil blive accepteret efter udløbet af garantiperioden. Den oprindelige garantiperiode fortsat anvendelse til enheden, selvom reparationer udføres eller dele udskiftes. I sådanne tilfælde, det udførte arbejde eller dele monteret vil ikke resultere i en forlængelse af garantiperioden, og ingen ny garanti bliver aktiv for det udførte eller dele monteret arbejde. Dette gælder også, når der anvendes en tjeneste på stedet.
• For at du kan gøre dit garantikrav gældende, bedes du kontakte nedenstående serviceadresse. Hvis reklamationen ligger inden for garantiperioden, vil vi fremsende dig en returnmærkat, med hvilken du gratis kan returnere dit defekte apparat til os. Det ville hjælpe os, hvis du kunne beskrive karakteren af problemet så detaljeret som muligt. Hvis fejlen er dækket af vores garanti så din enhed vil enten blive repareret med det samme og returneret til dig, eller vi vil sende dig en ny enhed.

Selvfølgelig er vi også glade tilbyde en afgiftsudløsende reparationsservice for eventuelle mangler, der ikke er omfattet af anvendelsesområdet for denne garanti eller til enheder, som ikke længere er dækket. At drage fordel af denne service, skal du sende enheden til vores service-adresse.

Tjeneste-Hotline (DK):

00800 4003 4003

Tjeneste-mail (DK):

[e-mail]

Tjeneste Adresse (DK):

Sotek

Charlottevej 30 E

DK - 4270 Hong

PDF ONLINE www.1idl-service.com

Med QR-koden kan du få direkte adgang til Lidl-service-siden (www.lidl-service.com) og åbne din betjeningsvejledning ved at indtaste artikelnummeret (IAN) 449400_2304.
