BRUGSANVISNING PKO 248 A1 PARKSIDE

Drifts- og sikkerhedsinstruktioner.

Oversættelse af den originale driftsvejledning.

AT CH

KOMPRESSOR

Klap siden med illustrationerne ud, og gør dig herefter fortrolig med alle produktets funktioner, før du begynder at læse teksten.

GB / IE / NI / CY / MT	Operating and Safety Instructions	Page	01
DE / AT / CH	Bedienungs- und Sicherheitshinweise	Seite	12
FR / BE / CH	Consignes d‘utilisation et de sécurité	Page	23
NL / BE	Bedienings- en veiligheidsinstructies	Pagina	35
ES	Instrucciones de utilización y de seguridad	Página	46
IT / MT / CH	Indicazioni per l’uso e per la sicurezza	Pagina	57
CZ	Pokyny pro obsluhu a bezpečnostní pokyny	Strana	68
SK	Pokyny pre obsluhu a bezpečnostné pokyny	Strana	78
HU	Kezelési és biztonsági útmutató	Oldal	89
PL	Wskazówki dotyczące obsługi i bezpieczeństwa	Strona	101
DK	Drifts- og sikkerhedsinstruktioner	Side	112

1

1 2 3 7 6 5 4

8 11 9 10 1 13 13a 13b

2

1. Forklaring til symbolerne på maskinen....113
2. Indledning....114
3. Produktbeskrivelse (fig. 1-8)....114
4. Leveringsomfang....114
5. Tilsigtet brug....114
6. Sikkerhedsforskrifter 115
7. Tekniske data 117
8. Før ibrugtagning....117
9. Opbygning og betjening....118
10. Elektrisk tilslutning....118
11. Rengøring, vedligeholdelse og opbevaring....119
12. Transport....120
13. Bortskaffelse og genanvendelse....120
14. Afhjælpning af fejl....120
15. Garantibevis 121

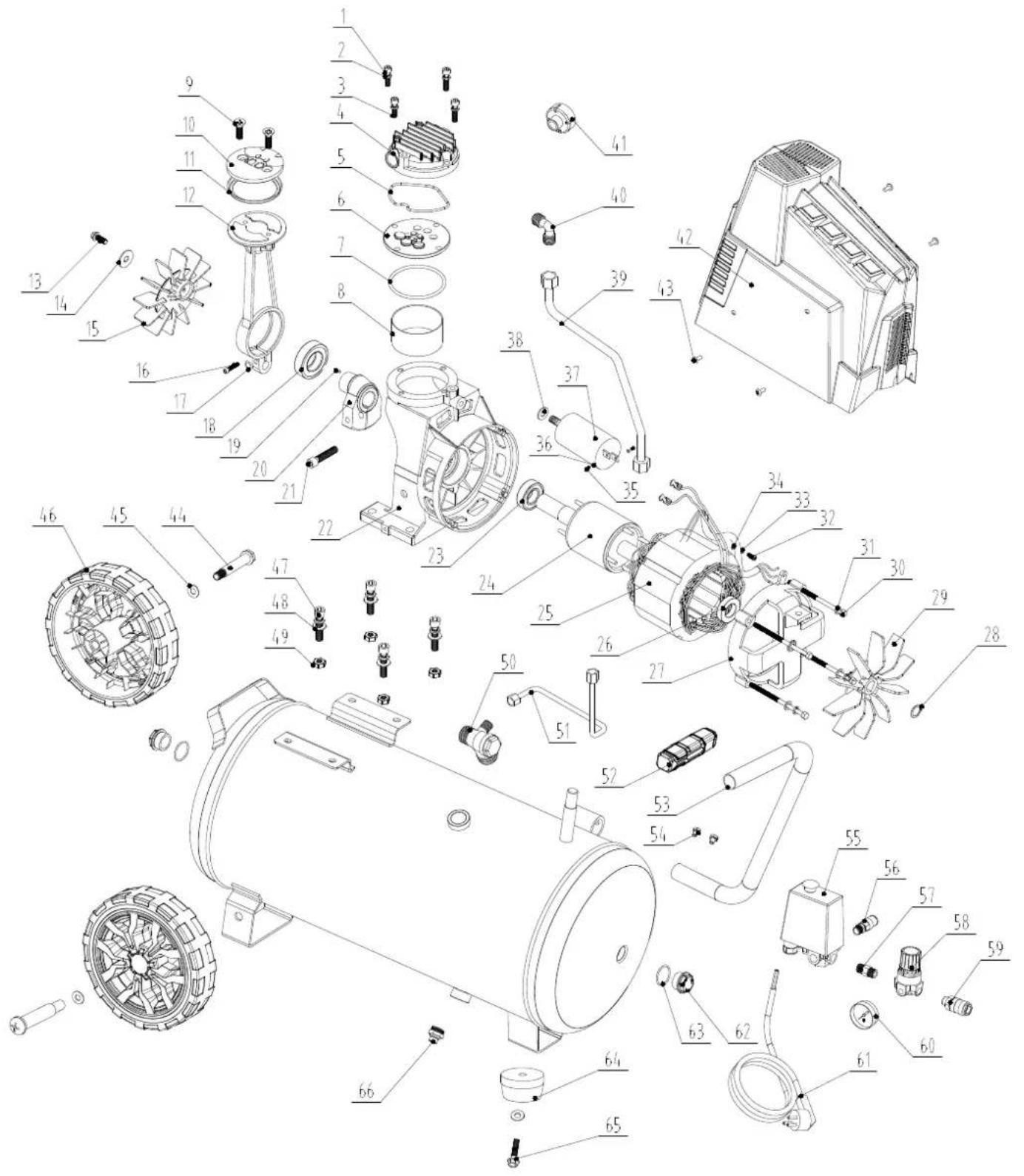

16. Eksplosionstegning 122
17. Overensstemmelseserklæring....124

1. Forklaring til symbolerne på maskinen

Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!

Brug høreværn. Støjpåvirkning kan føre til høretab.

Advarsel mod varme dele!

Advarsel mod elektrisk spænding.

Advarsel! Enheden er fjernstyret og kan starte uden varsel.

Udsæt ikke maskinen for regn. Maskinen må kun placeres, opbevares og benyttes i tørre omgivelser.

Angivelse af det garanterede lydeffektniveau i dB.

Tænd/Sluk-kontakt.

Trykregulator.

2. Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med din nye maskine.

Bemærk:

Iht. gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• utiligtet behandling
• Tilsidesættelse af brugsanvisningen
• Reparation udført af tredjemand og/eller af ikke-autoriserede fagfolk
• montering og udskiftning af ikke-originale reservedele
• utilsigtet brug
• Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE0113.

Vær opmærksom på følgende:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære dit elværktøj at kende og bruge det som tilsigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan du bruger elværktøjet sikkert, professionelt og økonomisk, og hvordan du undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger elværktøjets driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af elværktøjet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden af elværktøjet; pak det ind i en plastikpose, så det er beskyttet mod smuds og fugt. Den skal læses og overholdes med omhu af alle operatører, før arbejdet startes. Arbejde på elværktøjet på kun udføres af personer, der er instrueret i brug af samme, og som er informeret om de dermed forbundne farer.

Ud over sikkerhedsforskrifterne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder for lignende maskiner, overholdes.

Vi fraskriver os ethvert ansvar for ulykker eller skader, der måtte opstå som følge af tilsidesættelse af denne brugsanvisning og sikkerhedsforskrifterne.

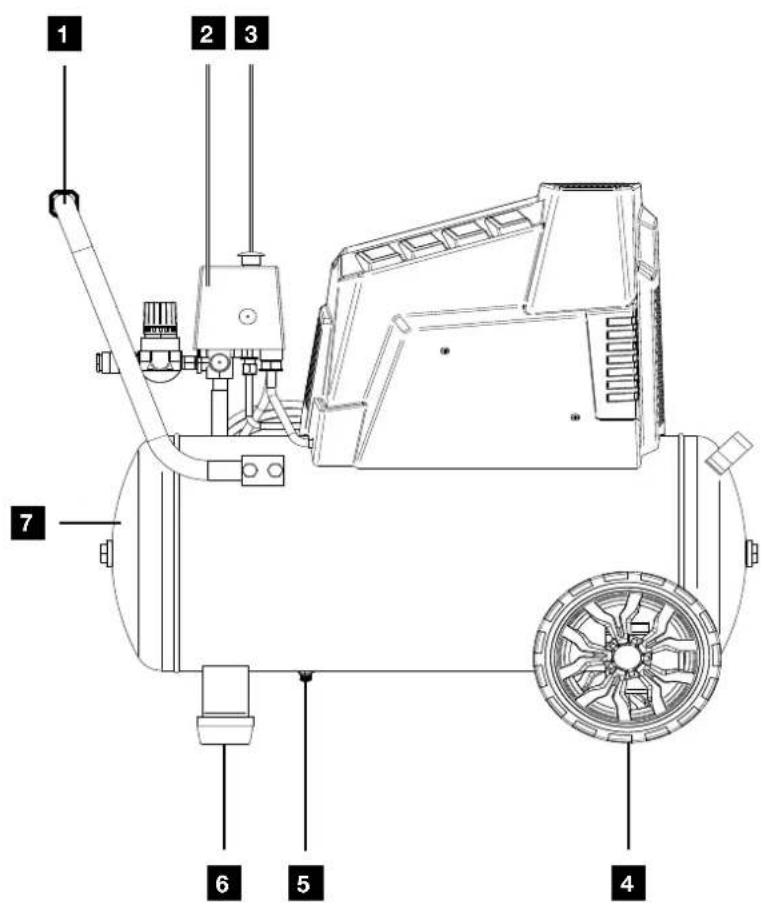

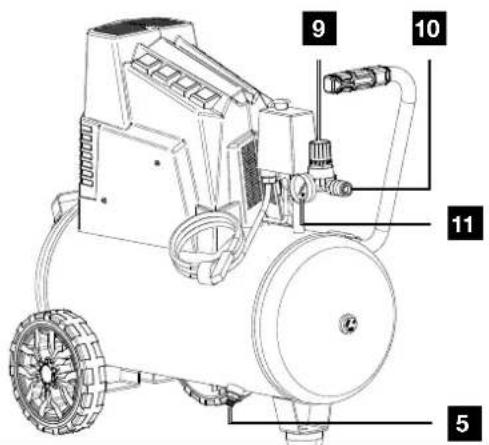

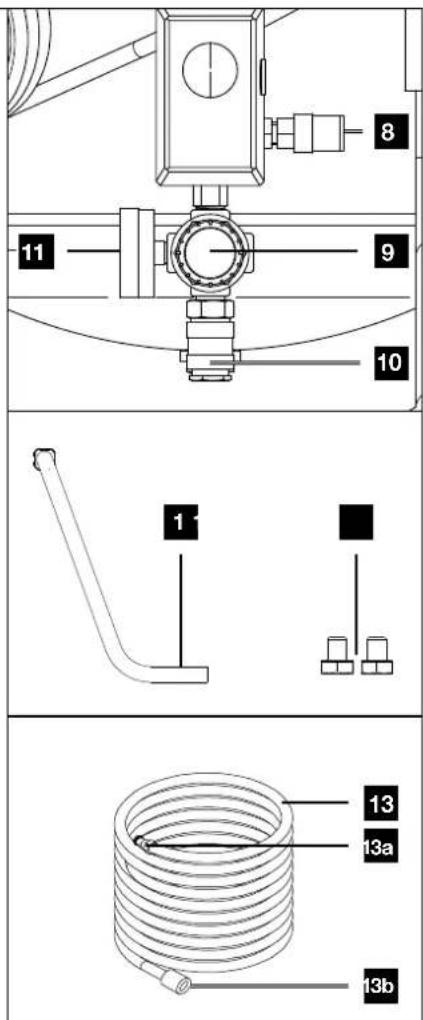

3. Produktbeskrivelse (fig. 1-8)

1. Transportgreb
   1a. Skruer M8x10
2. Pressostat
3. Tænd/Sluk-kontakt
4. Hjul
   4a. Linsehovedskrue

4b. Spændeskive
4c. Hjulkappe
5. Aftapningsskrue for kondensvand
6. Fod
6a. Skrue
6b. Spændeskive
7. Trykbeholder
8. Sikkerhedsventil
8a. Aftapningsmøtrik
8b. Forbindelsessikring
8c. Hætte til aftapningsmøtrik
9. Trykregulator
10. Hurtigkobling (reguleret trykluft)
11. Manometer (indstillet tryk kan aflæses)
12. Motorhus
12a. Skruer til motorhus
12b. Spændeskiver
12c. Filterindsats
12d. Luftfilterhus
13. Trykluftslange (medfølger ikke)
13a. Indstiksnippel
13b. Hurtigkobling

4. Leveringsomfang

1x transportgreb
2x skruer M8x10
1x fod
2x hjul
2x hjulkapper
2x knaphovedskruer
3x spændeskiver
1x brugsanvisning

5. Tilsigtet brug

Kompressoren bruges til at generere trykluft til trykluftdrevne værktøjer, som kan benyttes med en luftmængde på op til ca. 180 l/min. (f.eks. dækluftpumpe, udblæsningspistol og sprøjtepistol). På grund af den begrænsede lufttransportmængde er det ikke muligt at benytte værktøjer, der bruger meget luft (f.eks. svingslibere, stavslibere og slagskruemaskiner).

Kompressoren må kun bruges i tørre og godt ventilerede indendørs rum.

Maskinen må kun bruges til det tilsigtede formål. Enhver anden form for brug falder uden for tilsigtet brug. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller person-skader af enhver art, der måtte opstå som følge heraf.

Vær opmærksom på, at maskinen ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis maskinen bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

6. Sikkerhedsforskrifter

Generelle sikkerhedsforskrifter for elværktøj

⚠ ADVARSEL! Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj. Følges de følgende instruktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.

Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til strømnet-drevne elværktøjer (med strømnetkabel) eller til batteridrevne elværktøjer (uden strømnetkabel).

Arbejdspladssikkerhed

a. Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker.
b. Arbejd ikke med elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe.
c. Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.

Elektrisk sikkerhed

a. Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risiko- en for at få stød.
b. Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c. Hold elværktøj på afstand af regn og fugt. Indtrængning af vand i et elværktøj øger risikoen for at få stød.
d. Brug ikke kablet utilsigtet til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold kablet på afstand af varme, olie, skarpe kanter eller bevægelige dele af maskinen. Beskadigede eller sammenfiltrede kabler øger risikoen for at få stød.
e. Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerkabler, som også er egnet til udendørs brug. Brug af forlængerkabler, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød. Til udendørs arbejde må der kun bruges forlængerkabler, der er godkendt og mærket hertil. Brug kun kabeltromlen i afrullet tilstand.
f. Hvis brug af elværktøjet i fugtigt miljø er uundgåelig, skal der anvendes et fejlstrømsrelæ med en udløsningsstrøm på 30 mA eller mindre. Brug af fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.

Personers sikkerhed

a. Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige personskader.
b. Brug personlige værnemidler og altid beskyttelsesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for person-skader.
c. Undgå utilsigtet ibrugtagning. Sørg for, at elværktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/eller batteriet. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller til-slutter det til strømforsyningen, kan dette forårsage ulykker.
d. Fjern indstillingsværktøjer eller skruenøgler, inden du tilslutter elværktøjet. Værktøj eller skruenøgler, som måtte befinde sig i en roterende del af maskinen, kan medføre personskader.
e. Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer.
f. Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår, tøj og handsker på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele. Til udendørs arbejde anbefales det at bruge gummihandsker og skridsikkert fodtøj. Beskyt langt hår under hårnet.
g. Hvis der kan monteres støvudsugnings- og opsamlingsindretninger, skal man sikre sig, at disse er tilsluttet og bruges rigtigt. Brug af støvudsugning kan mindske farer pga. støv.
h. Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længere tids brug. Skødeslose handlinger kan føre til alvorlige person-skader på en brøkdel af et sekund.

Anvendelse og behandling af elværktøjet

a. Undgå at overbelaste maskinen. Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde.
b. Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres.
c. Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager justeringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet.
d. Opbevar ubenyttede elværktøjer utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænderne på uerfarne personer. Ubrugte elværktøjer bør opbevares et tørt sted, der skal være aflåst, eller som befinder sig højt oppe; dette sted skal være uden for børns rækkevidde.

e. Elværktøjer og indsatsværktøjer skal plejes med omhu. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele repareret eller udskiftet, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.
f. Hold skæreværktøj skarpt og rent. Omhyggeligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.
g. Brug elværktøj, tilbehør, indsatsværktøjer osv. i henhold til disse instruktioner. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer.
h. Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.

Service

a. Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges originale reservedele. Dette sikrer, at elværktøjet også fremover er sikker at bruge.

Sikkerhedsforskrifter for kompressorer

⚠ Pas på! Når denne kompressor bruges, skal følgende principielle sikkerhedsforanstaltninger overholdes for at beskytte mod elektrisk stød, kvæstelses- og brandfare. Læs og følg disse anvisninger, før du bruger maskinen.

Sikkert arbejde.

1. Plej dine værktøjer med omhu

2. Hold kompressoren ren, så arbejdet med den bliver godt og sikkert.

3. Følg vedligeholdelsesforskrifterne.
4. Kontrollér elværktøjets tilslutningsledning med regelmæssige mellemrum, og få den udskiftet af en anerkendt fagmand, hvis den skulle blive beskadiget.

5. Kontrollér forlængerkablerne med jævne mellemrum, og udskift dem, hvis de er beskadiget.

6. Træk stikket ud af stikkontakten

- Når elværktøjet ikke er i brug, før vedligeholdelse, og når værktøjer som f.eks. savklinge, bor, fræser skiftes.

1. Kontroller elværktøjet for eventuelle beskadigelser

2. Før fortsat brug af elværktøjet skal beskyttelsesanordninger eller let beskadigede dele undersøges med omhu for at sikre, at de fungerer korrekt og som tilsigtet.

3. Kontrollér, om de bevægelige dele fungerer fejlfrit og ikke sidder i klemme, eller om dele er beskadiget. Alle dele skal være monteret rigtigt og opfylde alle betingelser for at sikre en korrekt drift af elværktøjet.
4. Beskadigede beskyttelsesskærme og dele skal repareres eller udskiftes på et anerkendt professionelt værksted, medmindre andet er angivet i brugsanvisningen.

5. Brug ikke defekte eller beskadigede tilslutningsledninger.

6. Pas på!

- Af hensyn til egen sikkerhed må der kun benyttes tilbehør og ekstraudstyr, som er angivet i brugsanvisningen eller anbefalet eller angivet af producenten. Brug af værktøjer eller tilbehør, som ikke er anbefalet i brugsanvisningen eller i kataloget, kan medføre fare for personskade for operatøren.

1. Udskiftning af tilslutningsledning
2. Hvis tilslutningsledningen bliver beskadiget, skal den udskiftes af producenten eller en autoriseret elektriker for at forebygge risici. Fare pga. elektrisk stød.
3. Oppumpning af dæk
4. Kontrollér dæktrykket umiddelbart efter oppumpningen ved hjælp af egnet manometer, f.eks. på en tankstation.
5. Kompressorer til brug på vej anvendt i byggepladsdrift
6. Kontrollér, at alle slanger og armaturer er egnet til brug med kompressorens højst tilladte arbejdstryk.
7. Opstillingssted
8. Kompressoren må kun opstilles på en plan overflade.
9. Det anbefales at udstyre tilføringsslanger med et sikkerhedskabel f.eks. et stålkabel ved tryk over 7 bar.
10. Undgå, at ledningssystemet udsættes for kraftige belastninger; dette gøres ved at bruge fleksible slangetilslutninger for at undgå knæksteder.

Yderligere sikkerhedsforskrifter

Overhold den tilhørende brugsanvisning for de respektive trykluftværktøjer / trykluftadaptere! Desuden skal følgende generelle anvisninger iagttages.

Sikkerhedsforskrifter vedr. arbejde med trykluft og udblæsningspistoler

• Sørg for at holde tilstrækkelig afstand til produktet, dog mindst 2,50 m, og hold trykluftværktøjer/trykluftadaptere på afstand af kompressoren under drift.
• Kompressorpumpe og ledninger bliver meget varme under drift. Berøring vil medføre forbrænding.
• Den luft, der indsuges af kompressoren, skal holdes fri for urenheder, som ville kunne medføre brand eller eksplosion i kompressorpumpen.
• Når man løsner slangekoblingen, skal man holde fast i slangens koblingsstykke med hånden. På denne måde kan man undgå personskader pga. den tilbagespringende slange.
• Under arbejde med trykluftpistolen skal der benyttes beskyttelsesbriller og åndedrætsværn. Støv er sundhedsskadeligt! Fremmedlegemer og udblæste dele kan let forårsage personskader.
• Udblæsningspistolen må ikke benyttes til at blæse direkte mod personer eller til at rengøre tøj på kroppen. Fare for personskade!

Sikkerhedsforskrifter ved anvendelse af sprøjte- og sprayadaptere (f.eks. malingsprøjter)

• Hold sprøjteadapteren på afstand af kompressoren under påfyldning for at forhindre væske i at komme i kontakt med kompressoren.
• Sprøjt aldrig med sprøjteadapteren (f.eks. malingsprøjter) i retning mod kompressoren. Fugt kan medføre elektrisk stød!

• Der må ikke forarbejdes lak eller opløsningsmidler med et flammepunkt under 55°C. Eksplosionsfare!

• Lak og opløsningsmidler må ikke opvarmes. Eksplosionsfare!

• Hvis der forarbejdes sundhedsskadelige væsker, skal der benyttes filtreringsudstyr (ansigtsmasker) som beskyttelse. Se også oplysninger om beskyttelsesforanstaltninger fra producenterne af sådanne stoffer.
• De oplysninger og mærkninger iht. den tyske forordning om farlige stoffer, der er angivet på emballagen af det materiale, der skal forarbejdes, skal iagttages. Der skal evt. træffes yderligere beskyttelsesforanstaltninger, navnligt skal der benyttes egnet tøj og masker.

- Under sprøjteprocessen og i arbejdsrummet må der ikke ryges. Eksplosionsfare! Også malingsdampe er let brændbare.

- Der må ikke forefindes eller benyttes brandkilder, eller gnistfrembringende maskiner.

- Mad og drikkevarer må hverken opbevares eller fortæres i arbejdsrummet. Malingsdampe er sundhedsskadelige.

- Arbejdsrummet skal være større end 30 m ^3 , og der skal sikres tilstrækkelig luftudskiftning under sprøjtning og tørring.

- Undgå at sprøjte mod vindretningen. Ved sprøjtning af brændbart eller farligt sprøjtemateriale skal man principielt følge bestemmelserne fra det lokale politi.

- I forbindelse med PVC-trykslangen må der ikke forarbejdes medier såsom mineralsk terpentin, butylalkohol og methylen-chlorid. Disse medier ødelægger trykslangen.

- Arbejdsområdet skal være adskilt fra kompressoren, så denne ikke kan komme i direkte kontakt med arbejdsmediet.

Drift af trykbeholdere

- Når man arbejder med en trykbeholder, skal denne holdes i ordentlig stand, betjenes korrekt, overvåges, og alle nødven-dige vedligeholdelses- og reparationsarbejder skal udføres uden undtagelse, ligesom der skal træffes de n sikkerhedsforanstaltninger i forhold til de givne omstændigheder.

- De tilsynshavende myndigheder kan i enkelt tilfælde påbyde de nødvendige overvågningsforanstaltninger.

- En trykbeholder må ikke benyttes, hvis den opviser tegn på fejl og mangler, som kan bevirke, at bruger eller tredjepart udsætte for fare.

- Inden hver brug skal trykbeholderen kontrolleres for rust og beskadigelser. Kompressoren må ikke benyttes med en beskadiget eller rusten trykbeholder. Hvis der konstateres beskadigelser, bedes man venligst kontakte kundeservice-værkstedet.

Opbevar sikkerhedsforskrifterne et sikkert sted.

Restrisiko

Overhold de foreskrevne vedligeholdelses- og sikkerhedsforskrifter i brugsanvisningen.

Vær altid opmærksom under arbejdet og hold fremmede i en sikker afstand til arbejdspladsen.

Der vil altid være en restrisiko, der ikke kan udelukkes helt, også selv om produktet bruges korrekt. Følgende, potentielle farer kan afledes på basis af produktets type og konstruktion:

• Utilsigtet ibrugtagning af produktet.
• Høreskader, hvis der ikke bruges foreskrevet høreværn.
• Smudspartikler, støv osv. kan komme i øjnene eller ansigtet, også selv om der bruges beskyttelsesbriller.
• Indånding af ophvirvlede partikler.

⚠ Advarsel!

Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

7. Tekniske data

Nettilslutning.... 230 V\~ 50 Hz

åVortoreldekt....1100 W

Effektiv leveringshastighed ved 7 bar ......ca. 50 l/min

Effektiv leveringshastighed ved 4 bar ......ca. 70 l/min

Effektiv leveringshastighed ved 1 bar ......ca. 85 l/min

Lydtryksniveau L _PA ....70,5 dB

Målt lydeffektniveau L _WA ......90,5 dB

Garanteret lydeffektniveau L _WA 93 dB

Usikkerhed K_PA/WA 2,39 dB

Beskyttelsestype IP30

Maskinvægt......ca. 20,5 kg

Max opstillingshøjde (m.o.h.)....1000 m

Støjemissionsværdierne er bestemt i overensstemmelse med EN ISO 3744:1995.

Brug høreværn.

Støjpåvirkning kan føre til høretab.

8. Før ibrugtagning

• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage- og transport-sikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transportskader.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.

⚠️ FARE

Maskinen og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

• Kontrollér inden tilslutningen, at dataene på typeskiltet stemmer overens med netdataene.
• Kontrollér maskinen for transportskader. Meld straks evt. skader til den transportvirksomhed, som kompressoren blev leveret med.
• Kompressoren skal opstilles i nærheden af forbrugeren.

- Lange luftledninger og lange forsyningsledninger (forlængerkabler) skal undgås.

- Brug ikke kompressoren i fugtige eller våde rum.

• Kompressoren må kun bruges i egnede rum (godt ventileret, omgivelsestemperatur +5°C til +40°C). I rummet må der ikke forefindes støv, syre, dampe, eksplosive eller brændbare gasser.
• Kompressoren er egnet til brug i tørre rum. Må ikke benyttes i områder, hvor der arbejdes med stænkvand.
• Kompressoren må kun benyttes kortvarigt udendørs, og kun i tørre omgivelser.
• Kompressoren skal altid holdes tør og må ikke efterlades udendørs efter arbejdet.

9. Opbygning og betjening

⚠️ Pas på!

Inden ibrugtagning skal det sikres, at maskinen er monte-ret fuldstændigt!

Til montage skal du bruge:

1x gaffelnøgle 13 mm
1x gaffelnøgle 8 mm
1x topnøgle 14 mm
1x stjerneskruetrækker

(ikke indeholdt i leveringsomfanget)

9.1 Montering af hjul (fig. 3)

9.2 Montering af fod (fig. 4)

- Monter det medfølgende transportgreb (1) som vist. Dette gøres ved hjælp af de medfølgende skruer M8x10 (1a) og en 13 mm gaffelnøgle (medfølger ikke).

9.4 Nettislutning

• Kompressoren har en netledning med sikkerhedsstik. Den kan tilsluttes til en hvilken som helst sikkerhedsstikkontakt på 230 V\~ 50 Hz, som er sikret med 16 A.
• Sørg inden ibrugtagning for, at netspændingen stemmer overens med driftsspændingen og med maskinydelsen på typeskiltet.
• Lange forsyningsledninger og forlængerkabler, kabeltromler osv. forårsager spændingsfald og kan bevirke, at motoren ikke vil starte.
• Ved lave temperaturer under +5°C kan motorstart være besværliggjort pga. træghed.

9.5 Tænd/Sluk-kontakt (fig. 1)

• Kompressoren tændes ved at trække Tænd/Sluk-kontakten (3) op.
• Den slukkes ved at trykke Tænd/Sluk-kontakten (3) ned.

9.6 Trykindstilling (fig. 1, 2)

• Med trykregulatoren (9) indstiller man trykket på manometret (11).
• Det indstillede tryk kan aflæses på lynkoblingen (10).
• På manometeret (11) kan man aflæse det indstillede tryk.

9.7 Indstilling af pressostat (fig. 1)

- Pressostaten (2) er indstillet på fabrikken.

Tændingstryk ca. 7,8 bar

Slukningstryk ca. 10 bar

9.8 Montering af trykluftslange (medfølger ikke) (fig. 1, 2)

- Tilslut trykluftslangens (13) påsætningsnippel (13a) til lynkoblingen (10). Tilslut derefter trykluft-universalværktøjet til trykluftslangens (13) lynkobling (13b).

Termobeskyttelsesafbryderen er indbygget i maskinen.

• Træk netstikket ud.
• Vent i ca. to til tre minutter.
• Indsæt maskinens stik igen.
• Skulle maskinen ikke starte, gentages processen.
• Hvis maskinen stadig ikke starter, skal man slukke og tænde den på Tænd/Sluk-kontakten (3).
• Hvis man har udført alle ovenstående trin, og maskinen stadig ikke fungerer, bedes man kontakte vores serviceafdeling.

10. Elektrisk tilslutning

Den installerede elektromotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser. Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.

Når man arbejder med sprøjte- og sprayadaptere, og når man bruger dem midlertidigt udendørs, skal maskinen tilsluttes et fejlstrømsrelæ med en udløsningsstrøm på 30 mA eller mindre.

10.1 Vigtige anvisninger

Hvis motoren overbelastes, slår den fra af sig selv. Efter en afkølingsfase (varierer tidsmæssigt) kan motoren startes igen.

Årsagerne hertil kan være:

• Tryksteder, när tilslutningsledninger trækkes gennem vinduer eller døråbninger.
• Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert.
• Skæresteder, när tilslutningsledningen køres over.
• Isolationsskader, när stikket trækkes ud af stikkontakten på væggen.
• Revner pga. ældning af isoleringen.

Sådanne beskadigede elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne.

Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i strømnettet, når den kontrolleres.

Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med samme mærkning.

Påtryk af typebetegnelsen på tilslutningskablet er et krav.

10.3 Vekselstrømsmotor

• Netspændingen skal være 230\~V50 Hz.
• Forlængerledninger op til en længde på 25 m skal have et tværsnit på 1,5 kvadratmillimeter.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgivet:

Træk netstikket ud, før rengørings- og vedligeholdelsesarbejde gennemføres! Fare for tilskadekomst som følge af strømstød!

⚠ Pas på!

Vent til maskinen er kølet helt af! Fare for forbrænding!

⚠️ Pas på!

Inden enhver form for rengørings- og vedligeholdelsesarbejde skal maskinen gøres trykløs! Fare for personskade!

11.1 Rengøring

• Hold maskinen fri for støv og snavs. Tør maskinen af med en ren klud, eller blæs den over med trykluft ved lavt tryk.
• Det anbefales, at maskinen altid rengøres umiddelbart efter brug.
• Rengør maskinen med en fugtig klud og en smule smøresæbe med jævne mellemrum. Undlad brug af aggressive rengørings- eller opløsningsmidler; disse kan angribe maskinens plastdele. Sørg for, at vand ikke kan trænge ind i maskinen.
• Slange og sprøjteværktøjer skal kobles fra kompressoren, inden de rengøres. Kompressoren må ikke rengøres med vand, opløsningsmidler eller lignende.

11.2 Vedligeholdelse af trykbeholderen (fig. 1)

⚠️ Pas på!

Af hensyn til trykbeholderens (7) holdbarhed skal man aftømme kondensvandet efter hver brug ved at åbne aftapningsskruen (5).

Forinden skal man aflaste kedeltrykket (se 11.6.1).

Aftapningsskruen (5) åbnes ved at dreje den imod urets retning (set fra undersiden af kompressoren i retning mod skruen).

For at alt kondensvandet kan løbe ud af trykbeholderen (7), skal denne kippes en smule til siden, så aftapningsskruen (5) befinder sig på det laveste sted.

Luk derefter aftapningsskruen (5) igen (ved at dreje den i urets retning). Inden hver brug skal trykbeholderen (7) kontrolleres for rust og skader.

Kompressoren må ikke benyttes med en beskadiget eller rusten trykbeholder (7). Hvis der konstateres beskadigelser, bedes man venligst kontakte kundeservice-værkstedet.

Oplysning om bortskaffelse af kondensvand:

Kondensvandet skal bortskaffes i henhold til lokale og nationale miljøregler. Sørg for, at det ikke ender i kloaksystemet.

11.3 Sikkerhedsventil (fig. 6)

Sikkerhedsventilen (8) er indstillet til det højst tilladte tryk for trykbeholderen (7). Det er ikke tilladt at justere sikkerhedsventilen (8) eller fjerne forbindelsessikringen (8b) mellem aftapningsmøtrikken (8a) og dennes hætte (8c). For at sikkerhedsventilen (8) skal fungere korrekt, når det kræves, skal den aktiveres mindst hver 30. driftstime; dog mindst 3 gange om året. Man åbner den perforerede aftapningsmøtrik (8a) ved at dreje den imod uret og derefter med hånden trække ventilspindlen udad hen over den perforerede aftapningsmøtrik (8a) for at åbne sikkerhedsventilens (8) udløb. Ventilen lukker nu hørbart luft ud. Derefter spænder man atter aftapningsmøtrikken (8a) fast ved at dreje den i urets retning.

11.4 Rensning af luftfilter (fig. 7, 8)

Luftfilteret forhindrer indssugning af støv og smuds. Det er nødvendigt at rense dette luftfilter som minimum for hver 300 driftstimer. Et tilstoppet luftfilter reducerer kompressorens ydelse betragteligt.

Man fjerner filterindsatsen (12c) ved at skrue skruerne (12a) af inklusive spændeskiverne (12b) på motorhuset (12). Dette gøres ved hjælp af en 8 mm gaffelnøgle (medfølger ikke). Tag derefter motorhuset (12) af.

Du kan nu tage filterindsatsen (12c) ud. Bank filterinc (12c) og filterhuset (12d) forsigtigt ud. Disse komponenter skal derefter udblæses med trykluft (ca. 3 bar) og monteres igen i omvendt rækkefølge.

11.5 Serviceinformationer

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Luftfilter

* indgår ikke nødvendigvis i leveringsomfanget!

11.6 Opbevaring

⚠ Pas på!

Træk netstikket ud, ventiler maskinen og alle tilslutte-de trykluftværktøjer. Sluk for kompressoren på en sådan måde, at den ikke kan tages i drift af uvedkommende.

⚠️ Pas på!

Kompressoren må kun opbevares tørt og utilgængeligt for uvedkommende. Må ikke kippes, må kun opbevares stående!

11.6.1 Aflastning af overtryk

Aflast overtrykket i kompressoren ved at slukke den bruge den trykluft, der stadig findes i trykbeholderen (7), f.eks. med et trykluft-universalværktøj i tomgang eller med en udblæsningspistol.

12. Transport

Til transport skal man anvende transportgrebet (1) og køre kompressoren med dette.

Når kompressoren løftes, skal man være opmærksom på dens vægt (se tekniske data).

Ved transport af kompressoren i køretøjer skal man se til, at lasten er sikret forsvarligt.

Oplysninger om emballage

Emballeringsmaterialerne er genanvendelige. Emballage skal bortskaffes jf. gældende miljøregler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (ElektroG)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i et brugt apparat, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.

• Ejere og/eller brugere af elektriske og elektroniske apparater er juridisk forpligtet til at returnere sådanne efter brug.

• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på det brugte apparat, der skal bortskaffes!

• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.

• Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

• Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)

• LIDL tilbyder dig returneringsmuligheder direkte hos filialerne og markederne. Returnering og bortskaffelse er gratis for dig.
• Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.
• Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos disses respektive kundeservice.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slut-brugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

14. Afhjælpning af fejl

Fejl Mulig årsag Afhjælpning
Kompressor vil ikke starte.	Ingen netspænding. Kontrollér kabel, netstik, sikring og stikkontakt.
	Netspænding for lav. Undgå for lange forlængerkabler. Benyt forlængerkabler med tilstræk-keligt ledningstværsnit.
	Udetemperatur for lav. Undgå brug ved en udetemperatur på under +5°C.
	Motor overophedet. Lad motoren køle af; afhjælp evt. årsagen til overophedningen.
Kompressor kører, men uden tryk.	Sikkerhedsventil utæt. Kontakt det lokale servicecenter. Reparation må kun udføres af uddan-net personale.
	Tætninger defekte. Kontrollér tætninger; få defekte tætninger udskiftet på et professionelt værksted.
	Aftapningsskrue for kondensvand utæt.	Efterspænd skruen med hånden. Kontrollér tætning på skruen, udskift ved behov.
Kompressor kører, der vises tryk på mano-meter, men værktøjer kører ikke.	Slangeforbindelser utætte. Kontrollér trykluftslange og værktøjer, udskift ved behov.
	Lynkobling utæt. Kontakt det lokale servicecenter. Reparation må kun udføres af uddan-net personale.
	For lavt tryk indstillet på trykregulatoren.	Indstil højere tryk på trykregulatoren.

15. Garantibevis

Kære kunde,

Alle vores produkter gennemgår strenge kvalitetskontrol for at sikre, at de når dig i perfekt stand. I det usandsynlige tilfælde, at enheden udvikler en fejl, bedes du kontakte vores serviceafdeling på den adresse, der vises på dette garantibevis. Selvfølgelig, hvis du foretrækker at ringe til os så er vi også glade for at tilbyde vores bistand under servicenummer trykt nedenfor. Bemærk følgende betingelser, som garantikrav kan göres:

• Disse garanti vilkår omfatte yderligere garanti rettigheder og påvirker ikke dine lovbestemte rettigheder for garanti. Vi vil ikke debitere dig for denne garanti.
• Vores garanti dækker kun problemer forårsaget af materiale- eller produktionsfejl, og det er begrænset til afhjælpning af disse mangler eller udskiftning af enheden. Bemærk, at vores enheder ikke er designet til brug i kommercielle, handel eller industrielle applikationer. Derfor er garantien ugyldig, hvis udstyret bruges i kommerciel, handel eller industrielle applikationer eller for andre tilsvarende aktiviteter. Følgende er også udelukket fra vores garanti: kompensation for transportskader, skader forårsaget af manglende overholdelse af installations-/monteringsvejledning eller skader forårsaget af uprofessionel installation, manglende overholdelse brugsanvisningen (f.eks tilslutning til den forkerte netspænding eller strøm type), misbrug eller uhensigtsmæssig brug (såsom overbelastning af apparatet eller brug af ikke-godkendte værktøj eller tilbehør), manglende overholdelse af vedligeholdelses- og sikkerhedsforskrifter, indtrængen af fremmedlegemer i apparatet (f.eks sand, sten eller støv), virkninger af vold eller ydre påvirkninger (f.eks skader forårsaget af enheden bliver droppet) og normal slitage som følge af korrekt funktion af apparatet.
  Garantien erklæres ugyldige, hvis der gøres forsøg på at manipulere med enheden.

- Garantien er gyldig i en periode på 3 år fra købsdatoen af enheden. Garantikrav skal indsendes inden udløbet af perioden garanti senest to uger efter defekten blive bemærket. Ingen garantikrav vil blive accepteret efter udløbet af garantiperioden. Den oprindelige garantiperiode fortsat anvendelse til enheden, selvom reparationer udføres eller dele udskiftes. I sådanne tilfælde, det udførte arbejde eller dele monteret vil ikke resultere i en forlængelse af garantiperioden, og ingen ny garanti bliver aktiv for det udførte eller dele monteret arbejde. Dette gælder også, når der anvendes en tjeneste på stedet.

- For at du kan gøre dit garantikrav gældende, bedes du kontakte nedenstående serviceadresse. Hvis reklamationen ligger inden for garantiperioden, vil vi fremsende dig en returnmærkat, med hvilken du gratis kan returnere dit defekte apparat til os. Det ville hjælpe os, hvis du kunne beskrive karakteren af problemet så detaljeret som muligt. Hvis fejlen er dækket af vores garanti så din enhed vil enten blive repareret med det samme og returneret til dig, eller vi vil sende dig en ny enhed.

Selvfølgelig er vi også glade tilbyde en afgiftsudløsende reparationsservice for eventuelle mangler, der ikke er omfattet af anvendelsesområdet for denne garanti eller til enheder, som ikke længere er dækket. At drage fordel af denne service, skal du sende enheden til vores service-adresse.

15.1 Afvikling i garantitilfælde

For at sikre en hurtig behandling af dit anliggende skal du følgende nedenstående anvisninger:

• Ved alle forespørgsel bedes du holde kassebonen og varenummeret (f.eks. IAN 465616_2404) klar som bevis for købet.
• Varenummeret fremgår af typeskiltet på produktet, en gravure på produktet, forsiden af din vejledning (forneden til venstre) eller mærkaten på bag- eller undersiden af produktet.
• Hvis der opstår funktionsfejl eller øvrige mangler, bedes du først kontakte nedenstående serviceafdeling telefonisk eller via e-mail.
• Et produkt, som registreres som defekt, kan du efterfølgende sende portofrit til den serviceadresse, du får oplyst, med vedlæggelse af kvitteringen (kassebon) og oplysning om manglen, og hvornår den er opstået.
• På parkside-diy.com kan du se og downloade denne og mange andre manualer. Med denne QR-kode kommer du direkte til parkside-diy.com. Vælg dit land, og søg efter brugsanvisninger ved hjælp af søgebilledet. Ved at indtaste varenummeret (IAN) 465616_2404 kommer du til brugsanvisningen for din vare.

Servicekontakt (DK):

Navn:Sotek

Charlottevej 30 E

DK - 4270 Hong

Telefon: [phone]

E-mail: [e-mail]

Hjemsted: Danmark

PDF ONLINE parkside-diy.com
