BRUGSANVISNING WRS 50 Eibenstock

Spænding 220 - 240 V~
Nominel effekt 1200 W
Frekvens 50 / 60 Hz
Beskyttelses klasse I
Beholdervolumen 50 l (brutto)
Vandfyldmængde 18 Liter
Max. Volumenstrøm 74 l/s
Vandgennemstrømning 6 l/min
Lydtryk L	pA 75 dB (A)
Vægt 18 kg
Artikelnummer 09305000

Tilgængeligt tilbehør:

Artikel	Bestilnr.
Speciel Filterpose (5 stk.) 35352000

Indhold i leveringskarton

Vandgenbrugssystem WRS 50 med 5 meter sugeslange, 2 sugerør i rustfrit stål 0,5 m, gulvmundstykke, 3 værktøjsadaptere, 5 meter vandslange med flowindikator, 1 filterpose og brugsanvisning i papboks.

Det elektriske vandbehandlingssystem WRS 50 er beregnet til anvendelse sammen med diamantboremaskiner

Anvend WRS 50 til opsugning af boreslam, til vandbehandling og til vandforsyning af diamantboremaskiner..

WRS 50 er beregnet til erhvervsmæssig brug og må kun bruges af personer, som er instrueret i korrekt brug af systemet.

Du kan anvende maskinen i følgende driftstilstande:

• Cirkulation - Vandforsyning til diamantkerneboremaskiner til samtidig opzugning og filtrering af boreslam.
• Pumpning - Vandforsyning af diamantkerneboremaskiner uden opsugning.
• Sugning - Sugning af vand og boreslam.

Vær opmærksom på!

Sikkert arbejde med maskinen er kun muligt, hvis du læser disse brugsanvisninger fuldstændig og nøje følger anvisningerne heri. Hertil kommer, at de generelle sikkerheds anvisninger i den vedlagte brochure skal iagttages. Deltag evt. i et praktisk kursus før første brug. Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Rør ikke ved tilslutningsledningen, hvis den beskadiges eller skæres over under arbejdet, men træk straks netstikket ud. Brug aldrig apparatet med beskadiget tilslutningsledning.

Apparatet må ikke være fugtigt eller benyttes i et fugtigt miljø

• Det er ikke tilladt at modificere eller ændre maskinen.
• Brug den rigtige maskine. Brug ikke maskinen til formål, som den ikke er beregnet til, men kun i overensstemmelse med formålet og i fejlfri stand.
• Før arbejdet med produktet skal du sætte dig ind i, hvordan du håndterer produktet, hvordan du håndterer de farer, som kan udgå fra materialet, og hvordan du bortskaffer det opsugede materiale.
• Tag hensyn til påvirkning fra omgivelserne. Brug ikke maskinen, hvis der er risiko for brand eller eksplosion.
• Maskinen må kun anvendes af personer, som er fortrolig med denne, er blevet instrueret i sikker brug af denne og forstår de farer, der udgår fra denne. Maskinen er ikke beregnet til børn.
• Opbevar altid maskiner, der ikke anvendes, sikkert. De skal opbevares på et tørt, højt beliggende eller svært tilgængeligt sted uden for børns rækkevidde.

Elektrisk sikkerhed

• Maskinens stik skal passe til stikkontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundne maskiner. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
• Sæt stikket i en egnet jordet stikkontakt, som er installeret på sikker vis og afstemt efter alle lokale forhold. Hvis du er i tvivl om, hvor vidt stikkontakten er jordet korrekt, skal du få en elektriker til at kontrollere dette.
• Kontrollér, at netledningen ikke ligger i vandpytter.

• Kontrollér regelmæssigt maskinens elledning, og få den udskiftet hos EIBENSTOCK, hvis den er beskadiget. Kontrollér jævnligt forlængerledningerne, og udskift dem, hvis de er beskadigede.

• Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære maskinen i ledningen, hænge maskinen op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller sammenviklede ledninger øger risikoen for elektrisk stød.

• Hvis elværktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
• I tilfælde af en strømafbrydelse skal maskinen slukkes, og netstikket skal trækkes ud af stikkontakten.

Personlig sikkerhed

• Det er vigtigt at være opmærksom, se, hvad man laver, og bruge instrumentet fornuftigt. Anvend ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed under brugen af maskinen kan medføre alvorlige personskader.
• Brugeren og personer, der opholder sig i nærheden, skal under brugen af maskinen bære beskyttelsesbriller, sikkerhedshjelm, høreværn, beskyttelseshandsker, sikkerhedssko og et let åndedrætsværn.
• Anvend hjulbremserne for at opnå en sikker stabilitet for maskinen. Hvis hjulbremserne ikke er aktiverede, kan maskinen sætte sig ukontrolleret i bevægelse.

Sikkerhedsanvisninger for opgaven

• Brugerne skal før arbejdet informeres om håndtering af maskinen, de farer, der udgår fra materialet; og sikker bortskaffelse af det opsugede materiale.
• Denne maskine må ikke bruges på mennesker og dyr.
• Undlad at anvende maskinen i stationær konstant drift i automatiske eller halvautomatiske anlæg.
• Brug ikke maskinens kabinet som erstatning for en stige.
  ■ Brug ikke maskinen under vand.

Opsuget materiale

• Maskinen må ikke bruges til opsugning af brændbare, eksplosive eller aggressive væsker (køle- og smøremidler, benzin, opløsningsmidler, syrer (pH < 5), lud (pH > 12,5) osv.).
• Sluk omgående maskinen, hvis den lækker skum eller væske.
• Brug beskyttelsestøj ved arbejde med mineralsk boreslam, og undgå kontakt med huden (pH >9, ætsende).
• Undgå kontakt med flydende baser eller syrer. Hvis det alligevel skulle ske, skylles med vand. Hvis du får væske i øjnene, skal du skylle med rigeligt vand, og søge læge.

Omhyggelig omgang og brug maskinen

• Lad aldrig maskinen være uden opsyn.
• Beskyt maskinen mod frost.
• Rengør regelmæssigt vandstandsbegrænsningsenheden med en børste efter anvisningerne, og kontrollér den for tegn på skader.
• Ved påsætning af sugehovedet skal du passe på ikke at klemme fingrene og beskadige netledningen. Der er fare for personskader og beskadigelse.
• Kontrollér maskinen og tilbehøret for eventuelle beskadigelser. Før du fortsætter med at bruge maskinen, skal du omhyggeligt kontrollere, at sikkerhedsudstyret og evt. let beskadigede dele fungerer fejlfrit og i overensstemmelse med formålet. Kontrollér, om de bevægelige dele fungerer korrekt og ikke sidder fast, og om der findes beskadigede dele. Alle dele skal være monteret korrekt og opfylde alle betingelser, så maskinens fejlfrie drift er sikret.
• Sørg for, at maskinen kun repareres af kvalificerede fagfolk, og at der altid benyttes originale reservedele. Dermed sikres størst mulig elværktøjssikkerhed.
• Træk altid stikket ud af stikkontakten, når maskinen ikke anvendes (f.eks. ved en pause i arbejdet), inden rengøring og vedligeholdelse, inden udskiftning af tilbehørsdele eller inden udskiftning af filter. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af maskinen.
• Træk aldrig i netledningen for at bringe maskinen i en anden arbejdsposition. Kør ikke over netledningen med maskinen.
  ■ Maskinen må ikke transporteres med en kran.
• Rengør apparatet efter brug eller ved afslutningen af hver arbejdsdag - se afsnittet: Tømme/rengøre beholderen.

Strømforsyning

Kontroller først, korrespondancen af spænding og frekvens og sammenligne dem med oplysningerne på Mærkepladen. Spændings forskelle fra + 6 % til - 10 % er tilladt. Støvsugeren er produceret i beskyttelsesklasse I.

Inden brug

Vær ved udpakning opmærksom på fuldstændighed og transportskader. Læs alle informationer opmærksomt igennem. Disse giver vigtige henvisninger til brug, sikkerhed samt vedligeholdelse og pleje. Opbevar brugsanvisningen omhyggeligt, og giv i givet fald denne videre til den næste ejer. Vi forbeholder os ret til konstruktions- og udrustningsændringer.

Betjeningsfelt

PUMPEN Pumping SAUGEN Suction KREISLAUF Circulation

Pumping (pumpning)

• vandforsyning til bor uden sugning, tømning af enheden Suction (sugning)
• sugning af vand uden vandforsyning

Circulation (cirkulation)

- normal brug – bor forsynes med kølevand, boreslam suges ud og behandles

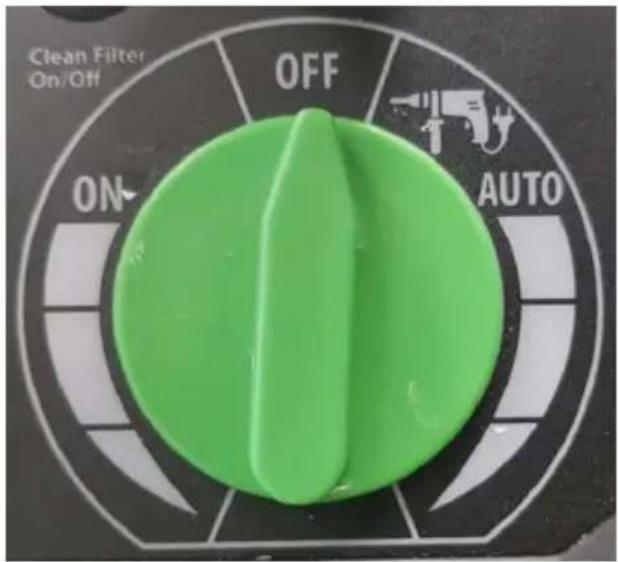

- Enheden er slukket

ON (tændt)

- enheden er tændt permanent afhængigt af funktionen (se ovenfor) - enheden er tændt permanent

AUTO

- när elværktøjet er tilsluttet, tændes enheden, så snart elværktøjet tages i brug.

Stikdåse er beregnet for tilslutning af et elektroværktøj.

Obs! Elektroværktøjet skal være slået fra ved tilslutning. Stikdåsen er, uafhængig af afbryderstillingen, altid strømførende når netstikket er sat i. I afbryderstilling „OFF“, kan man således benytte stikdåsen som forlængerledning (til fx en lampe). Tilslutningsværdi: Suger og tilsluttet apparat max. 16 A.

Før brug

• Åbn de to låse på beholderen, og tag motordelen af.
• Fyld vandbeholderen med vand, indtil vandstanden går op til markeringen MAX - se billede side 2.
• Isæt filterposen korrekt ved at skubbe åbningen med pakningshætten nedad, så langt den kan komme mod indtagsstudsen.
• Sæt motordelen på beholderen, og lås låsene.

• Slut sugeslangen til den medfølgende studs.

• Slut vandslangen til den medfølgende Gardena-kobling.

• Slut sugeslangen til vandopsamlingsenheden, og slut vandslangen til boremaskinen.

Betjening

• Drej den grønne drejeknap til positionen "AUTO".
• Vælg den ønskede funktion på funktionsvælgeren - normalt "Circulation".
• Åbn kugleventilen på boremaskinens vandforsyning. Du kan styre vandmængden løbende med kugleventilen.
• Tænd for boremaskinen. Vandgenbrugssystemet tændes nu automatisk. Der ledes vand til boret via pumpen. Samtidigt opsuges boreslam.
• Kontroller vandstanden i beholderen regelmæssigt, og fyld vand på i god tid.

Udskifte filterpose

• Åbn de to låse på beholderen, og tag motordelen af.
• Tag forsigtigt filterposen ud af holderen.

Obs!

Spidse eller skarpe genstande, der kan perforere filterposen, kan medføre personskader. Kontrollér, at filterposen ikke er blevet perforeret af spidse eller skarpe genstande.

• Luk filterposen med dækslet på filterposen.
• Bortskaf filterposen i henhold til de gældende regler.
• Isæt en ny filterpose.
• Sæt motordelen på beholderen, og lås låsene.

Tømme/rengøre beholderen

• Åbn de to låse på beholderen, og tag motordelen af.
• Fjern filterposen.
  • Tøm smudsbeholderen
• Tøm beholderen. Skyl også slangerne med rent vand.
• Rengør beholderen med rent vand.
• Isæt en ny filterpose.
• Sæt motordelen på beholderen, og lås låsene.

Rengøre udblæsningsluftfilter

- Tag filterkassetten bag på motordelen af, og tag udblæsningsluftfilteret ud.

• Rengør (støvsug, vask) eller udskift udblæsningsluftfilteret.
• Isæt et nyt eller et rengjort luftfilter, og sæt filterkassetten i motordelen igen.

Selvhjælp ved forstyrrelser

Tag stikket fra strømforsyningen, før der arbejdes med maskinen!

Sørg for altid at slukke for vandgenbrugssystemet og afbryde det fra lysnettet før vedligehold. Fejl skyldes ikke altid fejl ved produktet.

Fejl	Årsag	Afhjælpning
Reduceretsugeydelse	- Filterpose fuld- Dyser, rør eller slangetilstoppet	- Udskift- Rengør
WRS 50 starterikke	- Netstik ikke i stikdåse- Spændingsløst net- Tilslutningsledning defekt- Vandsensor deaktiveret	- Sæt stikket i- Kontroller sikringen- Udskift- Tøm beholderen og rengørelektroderne
WRS 50 starterikke ved akti-vering af værktøjet i funktionen„Auto“	- Elektronisk værktøj ikke sati WRS 50 stikdåse	- Sæt stikket i WRS 50 stikdåse

Transport

Fjern sugeslangen og luk tilslutningsstudsen med hætten. Placer tilbehøret i de dertil egnede tilbehørsholdere på støvsugerens bagside. Vikl sugeslangen rundt om støvsugeren og brug slangekrogen. Sæt slangeenderne sammen for at forhindre udtrængning af snavspartikler. Vikl støvsugerens kabel op og læg det rundt om skubbebøjlen eller slangekrogen. Ved transport i køretøjer skal man være opmærksom på, at støvsugeren skal sikres mod at rutsje og vælte i henhold til de gældende retningslinjer.

Miljøbeskyttelse

Råstofgenanvendelse i stedet for bortskaffelse af affald

For at undgå skader under transport, skal maskinen leveres i robust transportemballage. Indpakningen samt værktøj og tilbehør er fremstillet af genbrugsmaterialer og kan bortskaffes i overensstemmelse hermed. Værktøjets plastkomponenter er mærket i overensstemmelse med deres

materiale, hvilket gør det muligt at fjerne miljøvenlig og differentieret på grund af tilgængelige indsamlingssteder.

Elektrisk værktøj må ikke bortskaffes sammen med husholdningsaffald!

Under overholdelse af EU-direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse i overensstemmelse med national lovgivning, elektriske værktøjer, som har nået til afslutningen af deres levetid skal indsamles særskilt og sendes tilbage til en genbrugsstation.

Garanti

I henhold til vores generelle betingelser for levering til forretninger, er leverandøren nødt til at give kunden en garantiperiode på 12 måneder for mangler (skal dokumenteres ved faktura eller følgeseddel). Skader som følge af naturlig slitage, overbelastning eller forkert håndtering, er undtaget fra denne garanti. Skader som følge af materiale fejl eller produktions fejl skal elimineres gratis ved enten reparation eller udskiftning.

Klager vil blive accepteret, hvis værktøjet er leveret i samlet stand til fabrikanten eller et autoriseret Eibenstock servicecenter.

EU - Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter:

EN 60335-1:2012

EN 60335-2-69: 2012

EN 62233: 2008

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2019

EN 61000-3-3:2013

iht. bestemmelserne i direktiverne 2011/65/EU, 2014/30/EU, 2006/42/EG

Teknisk dossier (2006/42/EF) ved:

Ret til ændringer forbeholdes.
