BRUGSANVISNING DSS 35 M iP Eibenstock

*vid fläkten ** vid slangen
Tilslutningskabel for apparater med stikkontakt: H05VV F 3 x1,5 (DSS 25 A)
H07RN F 3x1,5 (DSS 25 M / DSS 35 M iP)

Sikkerhedsanvisninger

Sikkert arbejde med maskinen er kun muligt, hvis du læser disse brugsanvisninger fuldstændig og nøje følger anvisningerne heri. Hertil kommer, at de generelle sikkerheds anvisninger i den vedlagte brochure skal iagttages. Deltag evt. i et praktisk kursus før første brug.

Rør ikke ved tilslutningsledningen, hvis den beskadiges eller skæres over under arbejdet, men træk straks netstikket ud. Brug aldrig apparatet med beskadiget tilslutningsledning.

Apparatet må ikke være fugtigt eller benyttes i et fugtigt miljø.

• Støvsugeren er beregnet til industriel brug. Ideel i kombination med elværktøj, på byggepladser, på værksteder etc.
• Advarsel!

Støvsugernel er ikke beregnet til op-/afsugning af sundhedsskadeligt støv.

• Støvsugere i klasse M er beregnet til op-/afsugning af tørt, ikke brændbart støv, ikke brændbare væsker, træstøv og farligt støv med AGW ≥ 0,1 mg/m 3 (Tyskland).
• Advarsel!

Personer (også børn), som på grund af deres fysiske, følelsesmæssige eller mentale evner eller uerfarenhed og uvidenhed ikke er i stand til at anvende støvsugeren sikkert, bør ikke anvende denne støvsuger uden opsyn eller instruktion fra en ansvarlig person.

• Ved børn, ældre samt skrøbelige personer skal der udvises særlig forsigtighed.
• Ret ikke dyse, slange eller rør mod mennesker eller dyr.

- Fare!

Støvsugeren må ikke anvendes i eksplosionsfarlige lokaler.

- Hold støvsugeren væk fra brændbare gasser og substanser.

- Fare!

Der må ikke opsuges brændbare eller eksplosive opløsningsmidler, materiale indeholdende opløsningsmiddel, eksplosionsfarlig støv, væsker som benzin, olie, alkohol, fortyndere eller materiale, som er varmere end 60 °C.

- Ellers er der risiko for eksplosion og brand!

- Fare!

Anvend kun støvsugerens stikdåse til de formål, der er beskrevet i betjeningsvejledningen.

- Ved misbrug, usagkyndig betjening eller ikke korrekt reparation påtager producenten sig intet ansvar for skader.

- Undlad at anvende beskadigede forlængerledninger.

- Hvis støvsugerens tilslutningsledning beskadiges, skal den erstattes af en speciel tilslutningsledning, som fås hos producenten eller hos kundeservice.

- Ved elektrobørster må roterende børster ikke komme i berøring med strømslutningsledningen.

- Spændingen på typeskiltet skal stemme overens med netspændingen.

- Efter brug og inden enhver form for service skal støvsugeren slås fra og strømstikket trækkes ud.

- Træk kun i selve stikket, aldrig i tilslutningsledningen.

- Strømstikket må aldrig sættes i/trækkes ud med våde hænder.

- Strømforsyningen skal være sikret med en sikring med egnet strømstyrke.

- Åbn aldrig støvsugeren i det fri ved regn eller torden.

- Fare!

Kvælningsfare

- Emballage, som folieposer, bør opbevares utilgængeligt for børn.

- Vær særlig forsigtig ved sugning på trapper. Sørg for at stå sikkert.

- Tilslutningsledning og sugeslange må ikke trækkes over skarpe kanter, have knæk eller komme i klemme.

- Træk altid tilslutningsledning og sugeslange således, at ingen personer kan snuble over dem.

- Ved udslip af skum eller væske skal støvsugeren straks slukkes.

- Hold altid den indre del af dækslet tør.

- Støvsuger inkl. tilbehør må ikke tages i brug, hvis:

- Støvsugeren har synlige skader (revner/brud).

- Strømtilslutningsledningen er defekt eller viser tegn på evner/ældning - Der er mistanke om en ikke synlig defekt (efter fald).

- Lad ikke roterende elektrobørster komme i berøring med strømslutningsledningen.

- Advarsel!

Anvend kun de børster, som støvsugeren er udstyret med eller som er omtalt i betjeningsvejledningen. Anvendelse af andre børster kan påvirke sikkerheden.

• Rengør og desinficer straks støvsugeren efter brug for at forebygge smitte forårsaget af manglende rengøring over længere tid, især ved anvendelse i fødevareforarbejdende virksomheder.
• Undlad at anvende dampstråleudstyr eller højtrykrensere ved rengøring.
• Syre, acetone og opløsningsmidler kan ætse støvsugerens komponenter.
• Lad ikke udstyret være uden opsyn. Ved længere pauser fra arbejdet skal strømstikket trækkes ud.
• Advarsel!
• Lad kun fagligt uddannet personale, f.eks. kundeservice, udføre reparationer. Anvend kun originale reservedele.
• Ikke korrekt repareret udstyr udgør en risiko for brugeren.

Strømforsyning

Sugerne er udført i beskyttelsesklasse I. Før idriftsættelse skal du kontrollere, at netspændingen og -frekvensen stemmer overens med oplysningerne på typeskiltet. Spændingsafvigelser på + 6 % til -10 % er tilladt.

Inden brug

Vær ved udpakning opmærksom på fuldstændighed og transportskader. Læs alle informationer opmærksomt igennem. Disse giver vigtige henvisninger til brug, sikkerhed samt vedligeholdelse og pleje. Opbevar brugsanvisningen omhyggeligt, og giv i givet fald denne videre til den næste ejer. Vi forbeholder os ret til konstruktions- og udrustningsændringer.

Godkendt til 25 - 35 l-beholder BGIA klasse M

5 stk. = 1. sæt Bestilnr. 35321000

Plastikpose DSS 25 M / DSS 35 M iP

BGIA klasse M godkendt

5 stk. = 1. sæt Bestilnr. 35320000

Filterkassetter Polyestermateriale

BGIA klasse M godkendt

2 stk. = 1. sæt Bestilnr. 35301000

Andet tilbehør til rådighed på anmodning.

Indsatsområder

Støvsugere til støvklasse M er velegnet til opsugning af tørre, ikke brændbare støvarter, ikke brændbare væske, træstøv og farligt støv med AGW's ≥ 0,1 mg/ m³.

Ibrugtagning

Tænd/sluk apparatet med kontakt (2a) i overdelen (1) (hhv. stil på automatikdrift – se punkt Betjeningsfelt).

Betjeningsfelt

Alt efter udrustning kan der vælges følgende funktioner og indstillinger.

0 Suger >sluk<
I Suger >tænd<uden at ryste function
A Beredskabsdrift for tænd-/slukautomatik. (Suger tændes og slukkes af elektroværktøjet)
RA Beredskabsdrift som „A“ plus automatisk filterrensning
IR Automatisk rystefunktion slået til
AR Automatisk rystefunktion slået til. Støvsuger slås til og fra af tilsluttet el-/trykluftværktøj i stikdåsen.

Stikdåse (2b) er beregnet for tilslutning af et elektroværktøj.

Obs!

• Elektroværktøjet skal være slået fra ved tilslutning.
• Stikdåsen er, uafhængig af afbryderstillingen, altid strømførende när netstikket er sat i.
• I afbryderstilling „0,, kan man således benytte stikdåsen som forlængerledning (til fx en lampe).
• Tilslutningsværdi: Suger og tilsluttet apparat max. 16 A.

Forvalgkontakt (2d) til mindstevolumensignal (horn og lampe) ved sugere af klasse „M“.

Afhængigt af slangediameteren foretages der følgende indstilling i modus „A, RA, IR eller AR“:

Indvendig slangediameter	Afbryderstilling
35 mm	70 m^3/h
27 mm	40 m^3/h
21 mm	20 m^3/h

Der sker ingen omdrejningstalsregulering. Sugeren kører altid med max. Omdrejningstal

Arbejde (våd - og tørsugning)

• Når grebrøret anvendes kan sugeydelsen tilpasses med hjælpeluftskyderen.
• Træk strømstikket ud efter afslutning.
• Ved opbevaring af sugerøret ved indstikning i det dertil beregnede tilbehørsdepot skal sugerøret fikseres på bagsiden af beholderen.
• Slangens ender kan stikkes sammen, så der ikke slipper snavspartikler ud.

Tørsugning

• Sug kun med tørt filter, apparat og tilbehør, således at støv ikke sætter sig fast og danner skorper.
• Ved støvsugning af sod, cement, gips eller lignende støv:
• Sæt en posen til miljøvenlig tømning og bortskaffelse i snavsbeholderen. Anvend altid poser til miljøvenlig tømning og bortskaffelse kombineret med foldede filterkassetter.

Vådsugning

Støvsug uden filterpose. Filterkassetterne er egnet til vådsugning. Den indbyggede sensor slukker motoren, når beholderen er fuld. Tøm apparatet som beskrevet under »Tømning af beholder«. Hvis apparatet ikke slukkes, forbliver genstartsbeskyttelsen aktiv. Apparatet er først klar til brug igen, når det er slukket og tændt igen.

• Før slukning skal sugeslangen først fjernes fra væsken.
• På grund af den høje sugeeffekt og den strømningsvenlige beholderform kan der løbe noget tilbage fra slangen efter slukning.
• Ved efterfølgende tørstøvsugning skal der anvendes et tørt filter. Ved hyppigt skift mellem tør- og vådsugning anbefaler vi brug af et ekstra (udskifteligt) filter, helst polyesterfilterkassetter.

Advarsel!

Sluk straks støvsugeren, hvis der kommer skum eller væske ud.

Tøm beholderen og eventuelt filterkassetten.

Filterrensning

Sugeren er udstyret med en elektromagnetisk filterrensning, hvormed vedhæftende støv kan rystes af foldefilterpatronerne.

Manuel rensning (DSS 25 A, DSS 25 M)

Senest når volumenstrømindikator (2c) tænder (advarselslampe) eller ved advarselslyd hhv. ved faldende sugeydelse bør afrystningen (kontaktstilling R eller RA/kontakt (2a) aktiveres.

Automatisk rensning (DSS 25 A, DSS 25 M)

Denne filterrensning foretages automatisk när den indstillede min.

volumenstrøm nås i den næste arbejdspause (afbryderstilling RA/afbryder (2a).

Permanent filterrensning (DSS 35 M iP)

Støvsugeren DSS 35 M iP er forsynet med en elektromagnetisk filterrensning, hvormed hæftende støv kan rystes af filterkassetterne.

Filterkassetterne rengøres på skift, således at kontinuerligt arbejde er sikret.

Beholdertømning

Kun godkendt til støv med AGW's > 1mg/m ^3 .

Sluk apparatet (2a), træk stikket ud, åbn låse (9). Tag overdelen (1) og sugeslangen af beholderen (7). Tøm beholderen.

Fleecefilterpose

Overdelen (1) tages af ved isætning hhv. udtagning af filterposen / tømningsposen. Åbn låsene (9) på siden. Anvend kun papirfilterposer til tørsugning.

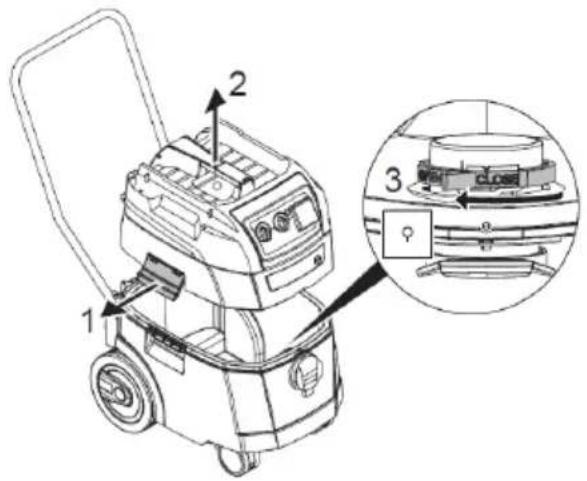

Isætning af fleecefilterpose

Drej den røde drejeventil indvendigt, så positionen CLOSE når stoppet på markøren ▲.

Sæt den øverste sektion på beholderen. Luk sidelåsene.

Udskiftning af Fleecefilterpose

■ Sluk støvsugeren.
■ Kobl netstikket fra.
■ Bær passende åndedrætsværn.
■ Fjern sugeslangen.
■ Luk stikdåsen med hætten.
- Åbn sidelåsene.
■ Fjern øverste sektion.
- Træk flangen forsigtigt ud af stikdåsen, og luk flangen.
- Bortskaf opsamlet materiale i henhold til lovkrav.

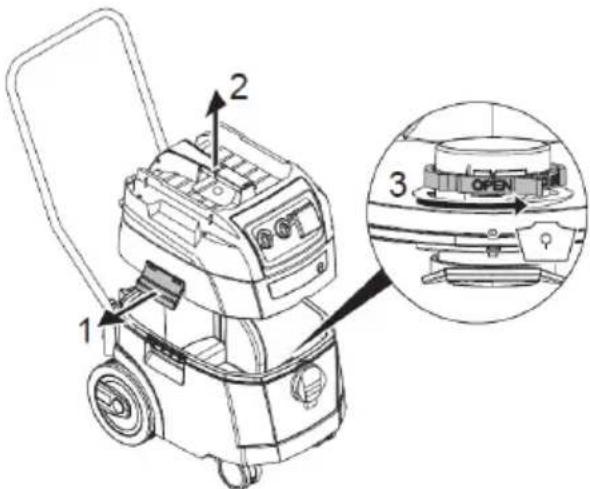

Plastikudtømningsposer

Kun M-sugere med specialbeholder, kan bruges med anvendelse af platikposer til at tømme.

Drej den røde drejeventil indvendigt, så positionen OPEN när stoppet på markøren ▲.

Skub flangen helt hen over stikdåsen. Anbring posens øverste åbning hen over beholderens kant. Sæt den øverste sektion på beholderen. Luk sidelåsene.

Plastikudtømningsposer

Sugeslangen fjernes, sugningsåbningen (7) lukkes til med proppen (8). Overdelen tages af. Motoren slås til før standsning så eventuelt tilstedeværende svævestøv kan blive suget op. Tømningsposen lukkes til lukkebånd. Flangen trækkes forsigtigt af sugeåbningen og lukkes tæt til. Det opsugede materiale bortskaffes efter lovens bestemmelser

Rengøring

Tag stikket fra strømforsyningen, før der arbejdes med maskinen!

Falder sugerens sugeydelse, og forøger rensning af filterkassetterne (12) w heller ikke sugeydelsen mere (forudsat, beholderen (6) er tømt og fleecefilterposen (13) r er udskiftet), er det nødvendigt, at udskifte filterkassetterne w. Filterkassetterne (12) w afrystes endnu en gang inden filterudskiftningen. Drej med en mønt eller lignende låseanordningen (5) på rigel (4) 90° mod uret, og tryk rigelen 4 tilbage. Luk klappen op og tag filterkassetter w ud opad. De udtagne filterkassetter (12) skal straks lukkes ned i en støvtæt kunststofposen og bortskaffes efter gældende bestemmelser. Isæt ny filterkassetter. Luk klappen og tryk den til.

Skulle Motorbeskyttelsesfilter e være snavset, tyder dette på en defekt filterkassette. Udskift filterkassetterne. Vask motorbeskyttelsesfilteret ud under rindende vand, lad det tørre og monter det igen.

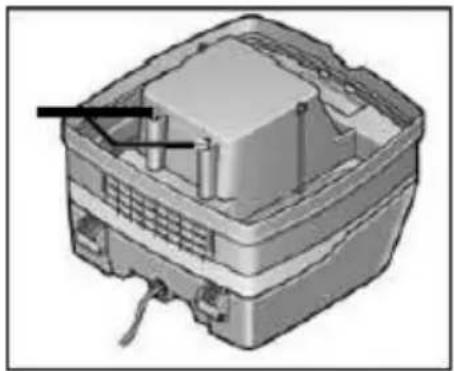

Niveausensorer

Rengør niveausensorerne lejlighedsvis: Åbn lågene (9) og tag den øverste del (1) af. Rengør niveausensorerne med en blød klud.

Sæt den øverste del (1) på igen og luk lågene (9).

Selvhjælp ved forstyrrelser

Funktionsforstyrrelser stammer ikke altid fra defekter på apparatet!

Fejl	Mulig årsag	Afhjælpning
Fald i sugeeffekten	Filter tilstoppet	Rengøring
	Filtreringsfilter fuld	Skift
	Beholder fuld	Tømning
	Dyse, rør eller slange tilstoppet	Rengøring
Apparatet starter ikke	Stik i stikkontakten?Strøm fra nettet?Netledningen i orden?Apparatets dæksel lukket korrekt?Vandsensor har slukket?
Plast-tømmepose suges fast til filteret	Drej ventilen til OPEN ▲.
Ingen sugeeffekt, når der er indsat en filterpose i M-støvsugere	Drej ventilen til CLOSE ▲.

Foretag ingen yderligere >indgreb<, men henvend dig til et kundeservice-værksted.

Transportere

Luk stikdåsen med hætten (DSS 25 M + DSS 35 M iP) til støvsugeren i sugeåbningen. Motorhovedet skal være forbundet sikkert med beholderen (luk lukkemekanismer). Put tilbehør i egnet plastpose og luk plastposen/put den i værktøjsdepotet. Stik sugeslangens start og slutning sammen.

Der skal foretages elektroteknisk kontrol iht. forskrifterne til arbejdsmiljøbeskyttelse (BGV A3 (Tyskland)) og DIN VDE 0701, del 1 og del 3. Disse kontroller skal iht. DIN VDE 0702 udføres med jævne mellemrum og efter reparation eller ændringer. Der skal mindst én gang årligt foretages støvteknisk kontrol af producenten eller en instrueret person, f. eks. med henblik på skader på filter, støvsugerens tæthed samt kontrolanordningernes funktion. Støvsugerne er godkendt iht. DS/EN 60335–2–69.

Miljøbeskyttelse

Råstofgenanvendelse i stedet for bortskaffelse af affald

For at undgå skader under transport, skal maskinen leveres i robust transportemballage. Indpakningen samt værktøj og tilbehør er fremstillet af genbrugsmaterialer og kan bortskaffes i overensstemmelse hermed. Værktøjets plastkomponenter er mærket i overensstemmelse med deres materiale, hvilket gør det muligt at fjerne miljøvenlig og differentieret på grund af tilgængelige indsamlingssteder.

Elektrisk værktøj må ikke bortskaffes sammen med hus- holdningsaffald!

Under overholdelse af EU-direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse i overensstemmelse med national lovgivning, elektriske værktøjer, som har nået til afslutningen af deres levetid skal indsamles særskilt og sendes tilbage til en genbrugsstation.

Garantie

I henhold til vores generelle betingelser for levering til forretninger, er leverandøren nødt til at give kunden en garantiperiode på 12 måneder for mangler (skal dokumenteres ved faktura eller følgeseddel). Skader som følge af naturlig slitage, overbelastning eller forkert håndtering, er undtaget fra

denne garanti. Skader som følge af materiale fejl eller produktions fejl skal elimineres gratis ved enten reparation eller udskiftning. Klager vil blive accepteret, hvis værktøjet er leveret i samlet stand til fabrikan- ten eller et autoriseret Eibenstock servicecenter.

Vi erklærer hermed, at nedenfor beskrevne maskine overholder de relevante grundlæggende sikkerheds- og sundhedskrav i EC-direktiverne, såvel i dens grundlæggende design og konstruktion som i den version, der er sat i omsætning hos os.

Denne erklæring ophører med at være gyldig, hvis maskinen ændres uden vores forudgående godkendelse.

Apparatets design	EC-maskindirektiv	2006/42/EU
svarer til følgende	EC-direktiv EMC	2014/30/EC
relevante bestemmelser:	ROHS	2011/65/EU
