KULLANIM KILAVUZU DSS 35 M iP Eibenstock

TR Orijinal kullanım kılavuzu......Sayfa 139

* fanda ** hortumda
Prize sahip cihazlarda bağlantı hattı: H05VV F 3 x1,5 (DSS 25 A)
H07RN F 3x1,5 (DSS 25 M / DSS 35 M iP)

Emniyet talimatları

Süpürge makinasını çalıştırmadan önce kullanım kılavuzunu iyice okuyun. Kullanım kılavuzu kullanım, güvenlik, onarım ve bakım ile ilgili önemli açıklamalar barındırmaktadır. Kullanım kılavuzunu itinalı bir şekilde muhafaza edin ve kullanım kılavuzunu cihazın bir sonraki kullanıcısına teslim edin. Üreticinin yapı ve donanımda değişiklik yapma hakkı saklıdır. Bu kullanım kılavuzunda yer almayan işler yapmayın.

Makinanın kablosu kullanım sırasında zarar görmüş ise, hasarlı kabloya dokunmadan Makinayı hemen fişden çekiniz. Hasarlı elektrik kablosu ile aleti asla kullanmayınız.

Makinayı su alabileceği yerlerde bırakmamaya dikkat e-diniz.

• Süpürge makinası sanayi kullanımı için tasarlanmıştır. Bir elektronik aletle, şantiyelerde, atölyelerde vs. Kullanmak için idealdir.
• Uyarı!

Süpürge makinaları sağlığa zararlı tozların süpürülmesi/çekilmesi için tasarlanmamıfltır.

• M sınıfı süpürge makinaları kuru, yanıcı olmayan tozların, yanıcı olmayan sıvıların, tahta talaşlarının ve AGWs ≥0,1 mg/m3 tehlikeli tozların süpürülmesi/çekilmesi için tasarlanmıştır.
• Uyarı!

Bedenen, akli veya ruhsal olarak süpürge makinasını kullanacak durumda olmayan ya da konuyla ilgili bilgi sahibi olmayan kişiler (çocuklar dahil) bu süpürgemakinasını sorumlu bir kişinin gözetimi veya yönlendirmesi altında olmaksızın kullanmamalıdır.

- Çocuklarda, yaşlılarda veya engelli kişilerde çok dikkatli hareket edilmelidir.

• Nozülleri, hortumu veya boruyu insanlara veya hayvanlara doğrultmayın.
• Tehlike!

Süpürgemakinası patlama tehlikesi olan alanlarda çalıştırılmamalıdır.

• Süpürge makinasını yanıcı gazlardan ve maddelerden uzak tutun.
• Tehlike!

Yanıcı veya patlayıcı çözücü maddeler, çözücü maddeye doymuş malzeme, patlama tehlikesi olan tozlar, 60 °C'den yüksek olan benzin, yağ, alkol, tiner veya malzeme gibi sıvılar süpürülmemelidir.

• Aksi halde patlama ve yangın tehlikesi oluşur!
• Tehlike!

Süpürge makinasındaki prizi sadece kullanım kılavuzunda belirtilen amaçlar için kullanın.

• Amacı dışındaki, talimata aykırı kullanım veya usule aykırı onarım olması halinde üretici oluşacak hasarlardan sorumluluk kabul etmemektedir.
• Hasarlı uzatma kabloları kullanmayın.
• Süpürgemakinasının bağlantı kablosu hasarlıysa, mevcut bağlantı kablosunu üreticiden veya bağlı bulunduğu müşteri hizmetlerinden temin edebileceği özel bir bağlantı kablosuyla değiştirin.
• Elektro fırçaların, dönen fırçaların şebeke bağlantı kablosuyla temas etmesine izin vermeyin.
• Tip etiketinde yazan gerilimle şebeke gerilimi örtüşmelidir.
• Her kullanımsonrasında ve her bakımöncesinde süpürge makinasını kapatın ve elektrik fişini prizden çekin.
  ■ Sadece elektrik fişini çekin, asla bağlantı kablosunu çekmeyin!
• Elektrik fişini asla ıslak ellerinizle takmayın veya çekmeyin.
• Elektrik beslemesi uygun bir akım gücüne sahip bir sigortayla emniyete alınmış olmalıdır.
• Süpürgemakinasını yağmur veya fırtına esnasında bina dışında asla açmayın.
• Tehlike!
  ■ Boğulma tehlikesi

– Folyo torbası gibi ambalaj malzemesi çocuklardan uzak tutulmalıdır.

• Hiçbir zaman süpürge makinasının üzerine tırmanmayın veya oturmayın.
• Merdivenleri süpürürken çok özenli davranmanız gereklidir. Emniyetli duruşa dikkat edin.
• Bağlantı kablosunu ve emiş hortumunu keskin kenarlar üzerinden çekmeyin, bükmeyin veya kısıtirmayın.
• Bağlantı kablosu ve emiş hortumu daima üzerinden hiç kimse takılıp düşmeyecek şekilde döşenmelidir.
• Köpük veya sıvı çıkması halinde süpürge makinasını hemen kapatın.
• Kapağın içini daima kuru tutun.
• Şu durumlarda aksesuarları dahil süpürge makinasını çalıştırmayın:

– Süpürge makinasında gözle görülür hasarlar (çatlak/kırık) varsa,

– Şebeke bağlantı kablosu arızalı veya kabloda çatlak veya yıpranma

• varsa,
• Görünmeyen bir arıza olduğu hususunda şüphe varsa (makina
  ■ düştükten sonra mesela).
  – Dönen elektro fırçaların şebeke bağlantı kablosuyla temas etmesine
• izin vermeyin.
• Uyarı!

Sadece süpürge makinasına donatılmış olan veya kullanım kılavuzunda belirtilen fırçaları kullanın. Diğer fırçaların kullanılması güvenlik açısından sorun oluşturabilir.

• Uzun süre temizlik yapılmaması halinde özellikle gıda maddesi konusunda faaliyet gösteren işletmenlerin kullandıkları süpürge makinalarını kullanım sonrasında vakit kaybetmeden temizleyin ve dezenfekte edin.
• Temizlik için buhar püskürtme cihazı veya yüksek basınçlı temizleyici kullanmayın.
• Asit, aseton ve çözümadde süpürgemakinasının parçalarına zarar verebilir.
• Cihazı korumasız bir şekilde bırakmayın. Çalışmanız uzun bir süre için kesintiye uğrayacaksa elektrik fişini çekin.
• Uyarı!

Onarımları sadece örn. Müşteri hizmetleri gibi uzman personele yaptırın. Yalnız orijinal yedek parça kullanın.

Usule uygun şekilde onarılmayan cihazlar, kullanıcı için tehlike oluşturur.

Elektrik bağlantısı

Emiciler koruma sınıfı l'e uygundur. Çalıştırmadan önce şebeke gerilimi ve frekansının tip plakasındaki verilerle uyumlu olup olmadığını kontrol edin. Gerilim sapmaları + %6 ile -%10 arasında olabilir.

Kullanmadan önce

Ambalajdan çıkartırken bütün parçaların içinde bulunduğu unu ve transporttan kaynaklanan hasarlar olup olmadığını kontrol ediniz. Bütün enformasyonları dikkatlice okuyunuz. Bu enformasyonlar kullanma, emniyet ve onarım ve bakım hakkında önemli bilgiler içermektedirler. Kullanım talimatı nı itinalı bir flekilde saklayınız ve gerektiğinde makinenin sizden sonraki sahibine veriniz. Konstrüksiyon ve donanım değişifikliklerini kendimize mahfuz tutarız.

Orjinal aksesuar kullanınız

kırkmak filtre torbası DSS 25 A / DSS 25 M / DSS 35 M iP

25 L – 35 L kab / depo BGIA seri M için müsaade edilmiftir

5 adet = 1 takım Model. 35321000

Plastik boflaltma torbası DSS 25 M / DSS 35 M iP

BGIA M ve H serisi için müsaade edilmiftir

1 takım = 5 adet Model. 35320000

Filtre kasetleri Polyester

BGIA M ve H serisi için müsaade edilmiftir

1 takım = 2 adet Model. 35301000

Daha bafıka aksesuarları baflvuru üzerine öğrenebilirsiniz.

Kullanma alanları

Islak ve kuru emmek için.

M toz sınıfı emicileri kuru, AGW's ≥ 0,1 mg/m3 'lik yanmayan tozları, yanmayan sıvıları, tahta tozlarını ve tehlikeli tozları çekmek / emmek için uygundur.

Çalıflitirma

Üst parçadaki (1) flalter (2a) ile aleti açıp / kapatınız (veya otomatik ifllet-meye getiriniz – bakınız madde).

Kumanda alanı

Donanıma göre aflağıdaki fonksiyonlar ve ayarlar seçilebilir.

0 Emme makinesi >Kapali (aus)<
I Emme makinesi >Açık (ein)<
A Açma / Kapatma otomatiği için hazır olma iflletmesi. (Emme makinesi elektrikli takım tarafından açılıp ve kapatılacaktır)
RA Çalıflmaya hazır, örneğin ,A' plus otomatik filtre temizleme gibi.
IR Süpürge makinası otom. Salınım işlevi ile devrede
Süpürge makinası Standby konumunda Ancak aletin devreye girmesinden sonra süpürge makinası otomatik olarak devreye girer. Aletin devreden çıkmasından sonra süpürge makinası yakl. 10 sn'liğine ilave olarak çalışır. Bu sayede hortumda artık kalmamaktadır.

(2b) prizi bir elektrikli takımın bağlanması için öngörülmüftür.

Dikkat!

• Elektrikli aletler bağlanırken kapatılmalıdır.
• Fiş takılıyken, anahtar konumundan bağımsız olarak priz her zaman gerilim altındadır.
• Anahtar “0” konumunda, priz uzatma kablosu (örneğin lamba için) olarak kullanılabilir.
• Bağlantı değeri: Elektrikli süpürge ve bağlı cihaz max. 16 A.

“M” seris emicilerinde 142ui le hacim sinyali (Korna 142ui le 142a) için seçme flalteri (2d).

A, RA, IR veya AR modüsünde hortumun çapına bağlı olarak aflağıdaki ayarlar yapılmaktadır:

Hortum iç çapı	anahtar konumu
35 mm	70 m^3/h
27 mm	40 m^3/h
21 mm	20 m^3/h

Devir sayısı ayarı yapılmamaktadır. Emici her zaman azami devir sayısı ile çalışılmaktadır.

Çalıflmak [ Islak ve kuru emmek ]

• Tutma borusu kullanılarak ilave hava iticisi ile emme gücü uygun ayarlanabilir.
• İşlemi sonlandırdıktan sonra elektrik fişini çekin.
• Emme borusunu öngörülen aksesuar deposuna koymak suretiyle muhafaza etmek için depo arka duvarına sabitleyin.
• Hortum uçları kir partiküllerinin çıkmaması için birbirine bağlanabilir.

Kuru emmek

• Tozun yapışıp kabuklanmaması için sadece kuru filtre, cihaz ve aksesuarlarla kullanın.
• Kurum, çimento, alçı veya benzeri tozları emmek için: PE boşaltma torbasını kir haznesine yerleştirin. PE boşaltma torbasını daima kıvrımlı filtre kasetleriyle birlikte kullanın.
• Emme sırasında emme hortumundaki sürtünme nedeniyle statik elektrik yükü oluşur. Bu yük, kullanıcıya elektrik çarpması şeklinde rahatsızlık verebilir.

Bu statik elektrik yükünü tahliye etmek için antistatik hortum (ürün no.: 35319000 – özel aksesuar) kullanılması önerilir.

Islak emmek

Filtre torbası olmadan emme işlemi gerçekleştirin. Filtre kasetleri ıslak emiş için uygundur. Dahili sensör, hazne dolduğunda motoru kapatır. Cihazı, "Hazne boşaltma" bölümünde açıklanan şekilde boşaltın. Cihaz kapatılmazsa, yeniden çalışmaya karşı koruma devreye girer. Cihaz, kapatılıp yeniden açıldıktan sonra tekrar çalışmaya hazır hale gelir.

• Kapatmadan önce emme hortumunu sivıdan çıkarın.
• Yüksek emiş gücü ve akışkan hazne şekli sayesinde, kapatıldıktan sonra hortumdan biraz sıvı geri akabilir.
• Ardından kuru emme işlemi yapacaksanız kuru filtre kullanın. Kuru ve ıslak emme arasında sık sık geçiş yapıyorsanız, ikinci bir (yedek) filtre, tercihen polyester filtre kasetleri kullanmanızı öneririz.

UYARI!

Köpük veya sıvı çıkması halinde süpürge makinasını hemen kapatın.

Kabı ve katlanmış filtre haznesini boşaltın.

Filtreyi temizleme

Emme makinesi elektromanyetik bir filtre temizleme tertibatı ile donatılmışfltır ve bununla yapılan tozlar sallanarak körüklü filtre kartufllarından dökülmektedir. Bu, körüklü filtrenin en mükemmel flekilde kullanılmasını sağlamaktadır ve çalışma sürelerini uzatmaktadır.

En geç hacim akımı göstergesi (2c) (ıkaz lambası) yandığında veya ikaz sinyal sesi duyulduğunda veya emme gücü azaldığında sallama ifllemi (fialter pozisyonu RA/fialter (2a) çalıfltırılmalıdır.

Otomatik temizleme (DSS 25 A, DSS 25 M)

Bu filtre temizleme ifllemi, ayarlanmifl olan 144ui le hakim akımına ulaflıldığında otomatik olarak gelecek çalıflma molasında yapılmaktadır (fialter pozisyonu RA/fialter (2a).

Kesintisiz filtre temizleme (DSS 35 M iP)

Süpürge makinası (DSS 35 M iP), yapılan tozun katlanmış filtre haznelerinden arındıran elektro manyetik bir filtre temizleme tertibatıyla donatılmıştır. Katlanmış filtre hazneleri, kesintisiz bir çalışma sağlanacak şekilde dönüşümlü olarak birbiri ardına temizlenir.

Kabı / depoyu boflaltma

Sadece AGW's > 1mg/m ^3 ‘lik tozlarda müsaade edilmektedir.

Kapatınız (2a), fifli çekiniz, kilitleme tertibatlarını (9) açınız. Üst parçayı(1)ve emme hortumunu kabdan / depodan(6) çıkartınız. Kabı / depoyu boflaltınız.

Kırkmak filtre torbası

Filtre torbasını / boflaltma torbasını yerlefltirmek veya çıkartmak için üst parçayı (1) çıkartınız. Bunun için yan taraflardaki kilitleri (9) açınız. Kağıt filtre torbasını sadece kuru emme ifllemi için kullanınız.

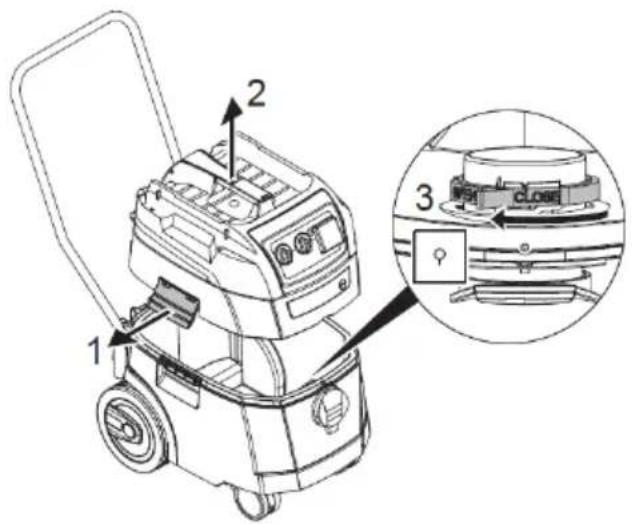

Kağıt filtre torbasını yerlefltirmek

Kuru vakumlu temizlik için sadece ipek elyaf filtre torbalarını kullanın.

■ 25 ve 50 litrelik kab / depo DSS 25 A

Flanşı emme yuvasının üzerinden tamamen kaydırın.

■ 25 + 35 litrelik özel kab DSS 25 M + DSS 35 M iP

Kırmızı iç döner sürgüyü ▲ işareti üzerinde duracak şekilde CLOSE (KAPALI) ko- numa getirin. Üst bölmeyi kabın üzerine koyun.

Yan mandalları kapatın.

Kağıt filtre torbasını driftirmek

• Elektrikli süpürgeyi kapatın.
• Şebeke fişini çıkartın.
  ■ Uygun soluma maskesi takın.
• Emiş hortumunu çıkartın.
  ■ Emme yuvasını kapakla kapatın.
• Yan taraftaki mandalları açın.
• Üst bölmeyi çıkarın.
• Flanşı emme yuvasından dikkatlice çekin ve flanşı kapatın.
• Toplanan malzemeleri yasal gerekliliklere uygun olarak imha edin.

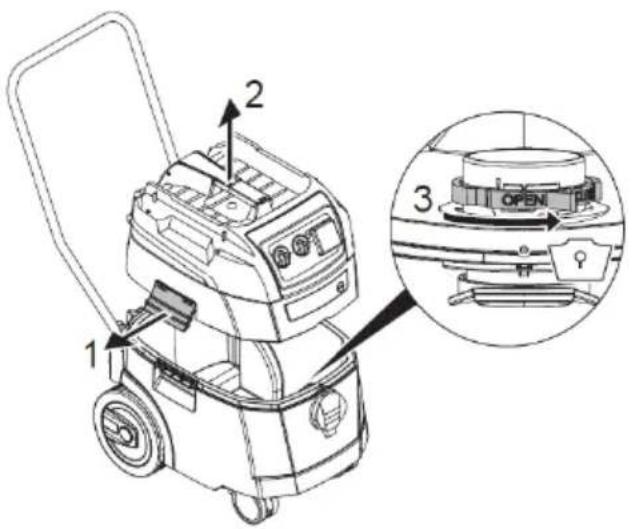

Plastik boflaltma torbası

Sadece DSS 35 M iP tiplerindeki özel kablı ve emme deliinde döner iticili M emme makineleri plastic boflaltma torbalarını kullanmak için uygundur. Kırmızı iç döner sürgüyy ▲ işareti üzerinde duracak şekilde OPEN (AÇIK) konuma getirin. Flanşı emme yuvası üzerine tamamen kaydırın. Üst torba açıklığını hazne ağzının üzerine yerleştirin. Üst bölmeyi kabin üzerine koyun. Yan mandalları ka- patın.

Plastik boflaltma torbasını driftirmek

• Şalteri >AR< konumuna getirin.
• Katlanmış filtre kartuşları otomatik olarak temizlenir.
• Filtrelerdeki artık toz torbaya düşer.
• Elektrikli süpürgeyi kapatın.
• Şebeke fişini çıkartın.
  ■ Uygun soluma maskesi takın.
• Emiş hortumunu çıkartın.
• Emme yuvasını kapakla kapatın.
  ■ Yan taraftaki mandalları açın.
• Üst bölmeyi çıkarın.
  ■ PE boşaltma ve atık torbasını dikkatli şekilde ilişikteki bantla kapatın.
• Flanşı dikkatli şekilde emme bağlantı parçasından çekin ve kapatın
• PE boşaltma ve atık torbasını dikkatli şekilde kaptan çıkarın
• Süpürülen malzemeyi yasal düzenlemelerin öngördüğü şekilde imha edin.

Temizlik

Kab / depo ve aksesuarı 146ui le temizleyiniz. Üst kısmı (1), nemli bir bez ile siliniz. Kab / depo ve aksesuarı kurumaya bırakınız.

Bakım

Bakım ve Onarım işlemlerindee önce makinanın fişini çekiniz!

Eğer emmme makinesinin emme gücü azalacak olursa ve filtre kasetleri (12) 'nin temizlenmesi de emme gücünü artırmıyorsa ( kab/depo (6) boflaltılmifl ve kırkmak filtre torbası (13) değildirilmifl olması ön kofluldur), o zaman filtre kasetinin (12) değildirilmesi gerekmektedir. Filtre kasetlerini (12) filtreyi değildirmeden önce bir defa daha sallayınız. Bir demir para veya benzeri bir eflya ile sürgü (4) de bulunan kilit (5) 'i saat ibresi istikametinin tersine 90 ° derece çeviriniz ve sürgü (5) 'ü arka tarafa doğru itiniz/bastırınız. Bafllığı açınız ve filtre kartuflunu (12) yukarıya doğru çıkartınız. Çıkarılan filtre kasetlerini derhal toz geçirmez sentetik madde torbalarında kapatınız ve kaideye uygun flekilde imha ediniz. Yeni filtre kasetini yerlefltiriniz. Bafllığı kapatınız ve hafif bir bastırma ile kilitleyiniz.

Motor koruma filtresi kirlenmişse, bu filtre kasetlerinin arızalı olduğunu gösterir. Lütfen filtre kasetlerini değiştirin. M Motor koruma filtresini akan su altında yıkayın, kurutun ve tekrar takın.

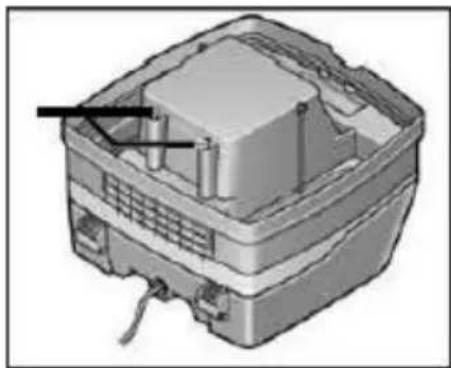

Dolgu seviyesi sensörleri

Dolgu seviyesi sensörlerini ara sıra temizleyin:

Kapakları (9) açın ve üst parçayı (1) çıkarın. Dolgu seviyesi sensörlerini yumuşak bir bezle temizleyin.

Üst parçayı (1) tekrar takın ve kapakları (9) kapatın.

Arıza durumunda kendi kendine yardım

Fonksiyon arızaları her zaman aletin arızalı olmasından kaynaklanmamaktadır!

Arıza	Olası neden	Düzeltme
Emme gücünün azalması	Filtre kirlenmiş	Temizleme
	Keçe filtre dolu	Değiştir
	Konteyner dolu	Boşaltma
	Nozul, borular veya hor-tum tıkalı	Temizleme
Cihaz çalışmıyor	Fiş prizde mi?Elektrik akımı var mı?Elektrik kablosu sağlam mı?Cihaz kapağı doğru şe-kilde kapatılmış mı?Su sensörü devreye gir-miş mi?
Plastik boşaltma torbası filtreye emilir.	Döner vanayı OPEN ▲ konumuna getirin.
M tipi emicilerde, polar filtre torbası takılıyken emme gücü yok	Döner vanayı KAPALI ▲ konumuna getirin.

Bafika >bir ifllem< yapmayınız, müflteri hizmet tamirhanesine baflvurunuz.

Nakliye

Emme yuvasını kapakla kapatın (DSS 25 M + DSS 35 M iP).

Motor kafasını kaba güvenli bir şekilde bağlanmalıdır (kilitleri kilitleyin).

Aksesuarı uygun plastik keseye takın ve plastik keseyi kapatın veya alet deposuna takın.

Emiş hortumu ucunu ve emiş hortumu başlangıç kısmını birbirine takın.

Hortumu süpürge makinasının etrafına koyun ve tutamağa sıkıştırın.

Kontroller ve izinler

Elektrotekniksel kontroller kazaları önleme ile ilgili talimatları kapsamında (BGV A3) ve DIN VDE 0701 bölüm 1 ve bölüm 3 doğrultusunda yürütülmelidir. Bu kontroller DIN VDE 0702'ye uygun olarak düzenli aralıklarla ve onarım veya değişiklik sonrasında gereklidir. Yılda en az bir kere üretici veya eğitimli bir personel tarafından toz ile ilgili ör n. filtrenin hasar görmesi, süpürge makinasının sızdırması, kontrol tertibatlarının çalışması gibi teknik bir kontrol işlemi yürütülmelidir. Süpürge makinaları, IEC/EN 60335–2–69 doğrultusunda başarılı şekilde kontrol edilmiştir.

Çevre Koruma

Hammadde Geri Dönüşümü, Atık yerine

Nakliye esnasında makinanın hasar görmemesi için sağlam bir ambalaj içerisinde teslim edilmelidir. Makina, ekipmanlar ve ambalaj geri dönüşebilir malzemelerden yapılmıştır/üretilmiştir.

Makinanın plastik parçaları geri dönüşüme uygun işaretlidir ve üretimde kullanılan malzemeler çevreyi korur maddeler.

Sadece AB üyesi ülkeler için

Elektrikli el aletleri ve eski elektronik aletlere ilişkin 2012/19/EU sayılı Avrupa Birliği yönetmeliği ve bunların tek tek ülkelerin hukuklarına uyarlanması uya- rinca, kullanım ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanım merkezlerine gönderilmek zorundadır

Garanti

Eibenstock markalı aletler yasal ve ulusal kanunlar çerçevesinde garanti kapsamındadır. (Teslimat veya fatura tarihleri ibraz kaydı şartı ile)

Normal aşınma, aşırı yüklenmeden ve yanlış kullanımdan dolayı olabilecek hasarlar garanti kapsamına girmez.

Her türlü fabrikasyon hatası garanti kapsamında tamir edilir.

Fabrikasyon hata kararı, yetkili servisler tarafından incelendikten sonra verilecektir.

AB Uygunluk Beyani

Aşağıda tanımlı makinenin hem temel tasarımında hem de yapısında ve tarafından dolaşıma giren versiyonunda AT Direktiflerinin ilgili temel güvenlik ve sağlık gerekliliklerine uygun olduğunu beyan ederiz. Bu bildirim, makine önceden onay almadan değiştirilirse geçerliliğini yitirecektir.

Cihazların yapısı	EC Makine Direktifi	2006/42/EC
aşağıdaki ilgili hükümet-lerine uygundur	EC Direktifi	2014/30/EU
	ROHS	2011/65/EU

Değişiklikler dahil olmak üzere AT Makine Direktifi 2006/42/EU:

DIN EN 60335-1 (VDE 0700-1):2012-10; EN 60335-1:2012 DIN EN 60335-1 Ber.1 (VDE 700-1 Ber.1):2014-04; EN 60335-1:2012/AC:2014; EN 60335-1:2012/A11:2014 EN 60335-2-69:2012; DIN EN 62233 (VDE 0700-366 Ber.1):2009-04; EN 62233 Ber.1:2008; DIN EN ISO 12100:2011-03; EN ISO 12100:2010

AT Direktifi EMC 2014/30/EC:

DIN EN 55014-1 (VDE 0875-14-1):2012-05; EN 55014-1:2006 + A1:2009 + A2:2011 DIN EN 61000-3-2 (VDE 0838-2):2015-03; EN 61000-3-2:2014; DIN EN 61000-3-3 (VDE 0838-3):2014-03; EN 61000-3-3:2013; DIN EN 55014-2 (VDE 0875-14-2):2009; EN 55014-2:1997 + A1:2001 + A2:2008 Kategori II gereksinimleri

Teknik belgelerin bulunduğu merkez (2006/42/EG):
