BRUGSANVISNING C&A HP Z1 MSW

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

Tekniske data

Parameterbeskrivelse	Parameterværdi
Produktnavn	Varmepresse
Model	MSW-C&A HP Z1	MSW-C&A HP 100
Forsyningsspænding [V~] / frekvens [Hz]	230/50	230/50
Nominel effekt[W]	1600	850
Maksimal temperatur [°C]	250	250
Tidsinterval [min]	0-17	0-17
Beskyttelse mod overophedning	JA	JA
IP-beskyttelsesklasse	IP21	IP21
Arbejdsflade [cm]	38 x 38	23 x 30
Mål (bredde x dybde x højde) [cm]	61 x 38 x 75	36 x 30,5 x 46
Vægt [kg]	19,25	9

1. Generel beskrivelse

Brugervejledningen er designet til at hjælpe med sikker og problemfri brug af enheden. Produktet er designet og fremstillet i overensstemmelse med strenge tekniske retningslinjer ved hjælp af de mest avancerede teknologier og komponenter. Derudover er det produceret i overensstemmelse med de strengeste kvalitetsstandarder.

BRUG IKKE ENHEDEN, MEDMINDRE DU HAR LÆST OG FORSTÅET DENNE BRUGERVEJLEDNING GRUNDIGT.

For at øge enhedens levetid og sikre problemfri drift skal du bruge den i overensstemmelse med denne brugervejledning og regelmæssigt udføre vedligeholdelsesopgaver. De tekniske data og specifikationer i denne brugervejledning er opdaterede. Producenten forbeholder sig ret til at foretage ændringer i forbindelse med kvalitetsforbedringer. Enheden er designet til at reducere risikoen for støjemission til et minimum under hensyntagen til teknologiske fremskridt og muligheder for støjreduktion.

Legende

Produktet opfylder kravene, angivet i de relevante sikkerhedsstandarder.

Læs betjeningsvejledningen inden brug.

Produktet er genanvendeligt.

OBS ! eller ADVARSEL ! eller HUSK! Et generelt advarselsskilt, der beskriver en given situation.

Brug beskyttelseshandsker.

OBS! Advarsel mod elektrisk stød!

OBS! Fare for at knuse dine hænder!

Lad være med at røre!

Hør efter! Varm overflade kan forårsage forbrændinger!

Udelukkende til indendørs brug.

OBS! Tegningerne i denne manual er kun til illustration, og nogle detaljer kan afvige fra det faktiske produkt.

2. Sikkerhed ved brug a

OBS!

Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis advarslerne og instruktionerne ikke følges, kan det medføre elektrisk stød, brand og/eller alvorlig personskade eller endda død.

Udtrykkene "enhed" eller "produkt" bruges i advarslerne og instruktionerne til at henvise til: Varmepresse

2.1. Elektrisk sikkerhed

a) Stikket skal passe til stikkontakten. Du må ikke ændre stikket på nogen måde. Brug af originale stik og matchende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå at røre ved jordforbundne elementer som rør, varmeapparater, kedler og køleskabe. Der er øget risiko for elektrisk stød, hvis den jordede enhed udsættes for regn, kommer i direkte kontakt med en våd overflade eller bruges i et fugtigt miljø. Hvis der trænger vand ind i apparatet, øges risikoen for skader på apparatet og for elektrisk stød.
c) Rør ikke ved apparatet med våde eller fugtige hænder.
d) Brug kun kablet til det formål, det er beregnet til. Brug den aldrig til at bære enheden eller til at trække stikket ud af en stikkontakt. Hold kablet væk fra varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede kabler øger risikoen for elektrisk stød.

e) Brug ikke enheden, hvis netledningen er beskadiget eller viser tydelige tegn på slitage. En beskadiget netledning skal udskiftes af en kvalificeret elektriker eller producentens servicecenter.
f) For at undgå elektrisk stød må ledningen, stikket eller enheden ikke nedsænkes i vand eller andre væsker. Brug ikke apparatet på våde overflader.
g) OBS! FARE FOR LIVET! Sænk aldrig enheden ned i vand eller andre væsker under rengøringen.
h) Må ikke bruges i meget fugtige omgivelser eller i umiddelbar nærhed af vandtanke.
i) Undgå, at enheden bliver våd. Advarsel mod elektrisk stød!
j) Før første brug skal du kontrollere, om hovedspændingstypen og strømmen er i overensstemmelse med de angivne data på typeskiltet.

2.2. Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdspladsen er ren og godt oplyst. En rodet eller dårligt oplyst arbejdsplads kan føre til ulykker. Prøv at tænke fremad, observere, hvad der sker, og brug din sunde fornuft, när du arbejder med enheden.
b) Brug ikke enheden i et potentielt eksplosivt miljø, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Apparatet frembringer gnister, som kan antænde støv eller dampe.
c) Hvis du opdager skader eller uregelmæssig drift, skal du straks slukke for enheden og rapportere det til en tilsynsførende uden forsinkelse.
d) Hvis du er i tvivl om, hvorvidt enheden fungerer korrekt, skal du kontakte producentens supporttjeneste.
e) Kun producentens serviceværksted må reparere enheden. Forsøg ikke at reparere på egen hånd!
f) I tilfælde af brand skal du bruge en pulver- eller kuldioxid (CO2)-brandslukker (en, der er beregnet til brug på strømførende elektriske apparater) til at slukke den.
g) Børn eller uautoriserede personer må ikke komme ind på en arbejdsstation. En distraktion kan resultere i tab af kontrol over enheden.
h) Brug enheden i et godt ventileret rum.
i) Kontrollér regelmæssigt sikkerhedsmærkaternes tilstand. Hvis etiketterne er ulæselige, skal de udskiftes.
j) Opbevar venligst denne manual til senere brug. Hvis denne enhed overdrages til en tredjepart, skal manualen overdrages sammen med den.
k) Opbevar emballageelementer og små monteringsdele på et sted, der ikke er tilgængeligt for børn.
I) Hold apparatet væk fra børn og kæledyr.
m) Hvis denne enhed bruges sammen med andet udstyr, skal de øvrige brugsanvisninger også følges.

OBS! Beskyt børn og andre tilskuere, når du bruger apparatet.

2.3. Personlig sikkerhed

a) Brug ikke apparatet, hvis du er træt, syg eller påvirket af alkohol, narkotika eller medicin, som i væsentlig grad kan forringe evnen til at betjene apparatet.
b) Apparatet må kun håndteres af fysisk egnede personer, der er i stand til at håndtere det, er korrekt uddannet, har kendskab til denne vejledning og er uddannet inden for rammerne af arbejdsmiljø og sikkerhed.

c) Brug din sunde fornuft og vær opmærksom, når du arbejder med enheden. Midlertidigt tab af koncentration under brug af apparatet kan føre til alvorlige skader.
d) For at forhindre, at enheden tændes ved et uheld, skal du sørge for, at kontakten står på OFF, før du tilslutter den til en strømkilde.
e) Lad være med at overvurdere dine evner. Når du bruger enheden, skal du holde balancen og være stabil hele tiden. Det sikrer bedre kontrol over enheden i uventede situationer.
f) Bær ikke løstsiddende tøj eller smykker. Hold hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan komme i klemme i bevægelige dele.
g) Enheden er ikke et stykke legetøj. Børn skal være under opsyn for at sikre, at de ikke leger med enheden.
h) OBS! Nogle dele af enheden forbliver varme i et stykke tid, efter at den er slukket - vær forsigtig.
i) Under brug af enheden kan behandling ved høj temperatur producere ubehagelige dampe, der kan være irriterende for følsomme personer - de bør ikke indåndes.

2.4. Sikker brug af apparatet

a) Maskinen skal være placeret på et stabilt underlag. Brug de rigtige værktøjer til den givne opgave. En korrekt valgt enhed vil udføre den opgave, den er designet til, bedre og på en mere sikker måde.
b) Brug ikke enheden, hvis "ON/OFF"-kontakten ikke fungerer korrekt (den tænder og slukker ikke for enheden). Enheder, der ikke kan tændes og slukkes med ON/OFF-knappen, er farlige, bør ikke betjenes og skal repareres.
c) Sørg for, at stikket er taget ud af stikkontakten, før du foretager justeringer eller udskifter tilbehør, eller før du lægger enheden til side. Sådanne forholdsregler vil reducere risikoen for at aktivere enheden ved et uheld.
d) Når den ikke er i brug, skal den opbevares på et sikkert sted, væk fra børn og personer, der ikke er fortrolige med enheden, og som ikke har læst brugervejledningen. Apparatet kan udgøre en fare i hænderne på uerfarne brugere.
e) Hold enheden i perfekt teknisk stand. Før hver brug skal du kontrollere, om der er generelle skader, og især kontrollere bevægelige komponenter for knækkede dele eller elementer og for andre forhold, der kan påvirke enhedens sikre drift. Hvis du opdager en skade, skal du aflevere enheden til reparation før brug.
f) Opbevar enheden utilgængeligt for børn.
g) Reparation eller vedligeholdelse af enheden skal udføres af kvalificerede personer, og der må kun bruges originale reservedele. Det sikrer en sikker brug.
h) For at sikre enhedens funktionsdygtighed må de fabriksmonterede afskærmninger ikke fjernes, og skruerne må ikke løsnes.
i) Når du transporterer og håndterer enheden mellem lageret og destinationen, skal du overholde de arbejdsmiljø- og sikkerhedsprincipper for manuelle transportoperationer, der gælder i det land, hvor enheden skal bruges.
j) Apparatet må ikke flyttes, justeres eller drejes under arbejdet.
k) Lad ikke dette apparat være uden opsyn, mens det er i brug.
I) Det er forbudt at gribe ind i enhedens struktur for at ændre dens parametre eller konstruktion.
m) Hold enheden væk fra ild- og varmekilder.
n) Ventilationsåbningerne må ikke dækkes til! o) BEMÆRK: Under drift bliver nogle af enhedens elementer meget varme - fare for skoldning

OBS! På trods af apparatets sikre design og dets beskyttelsesfunktioner, og på trods af brugen af ekstra elementer til beskyttelse af operatøren, er der stadig en lille risiko for ulykker eller skader, når apparatet bruges. Vær opmærksom og brug din sunde fornuft, når du bruger enheden.

3. Vilkår for brug

Apparatet er designet til at overføre mønstre, grafik eller print til forskellige overflader, f.eks. tekstiler, keramik, metal eller træ, ved hjælp af varme og tryk. Det giver mulighed for permanent og præcis påføring af billeder, som ofte bruges i tekstil- og reklamebranchen. Det giver dig mulighed for at skabe personlige produkter af høj kvalitet.

Brugeren er ansvarlig for eventuelle skader som følge af utilsigtet brug af enheden.

3.1. Beskrivelse af enheden

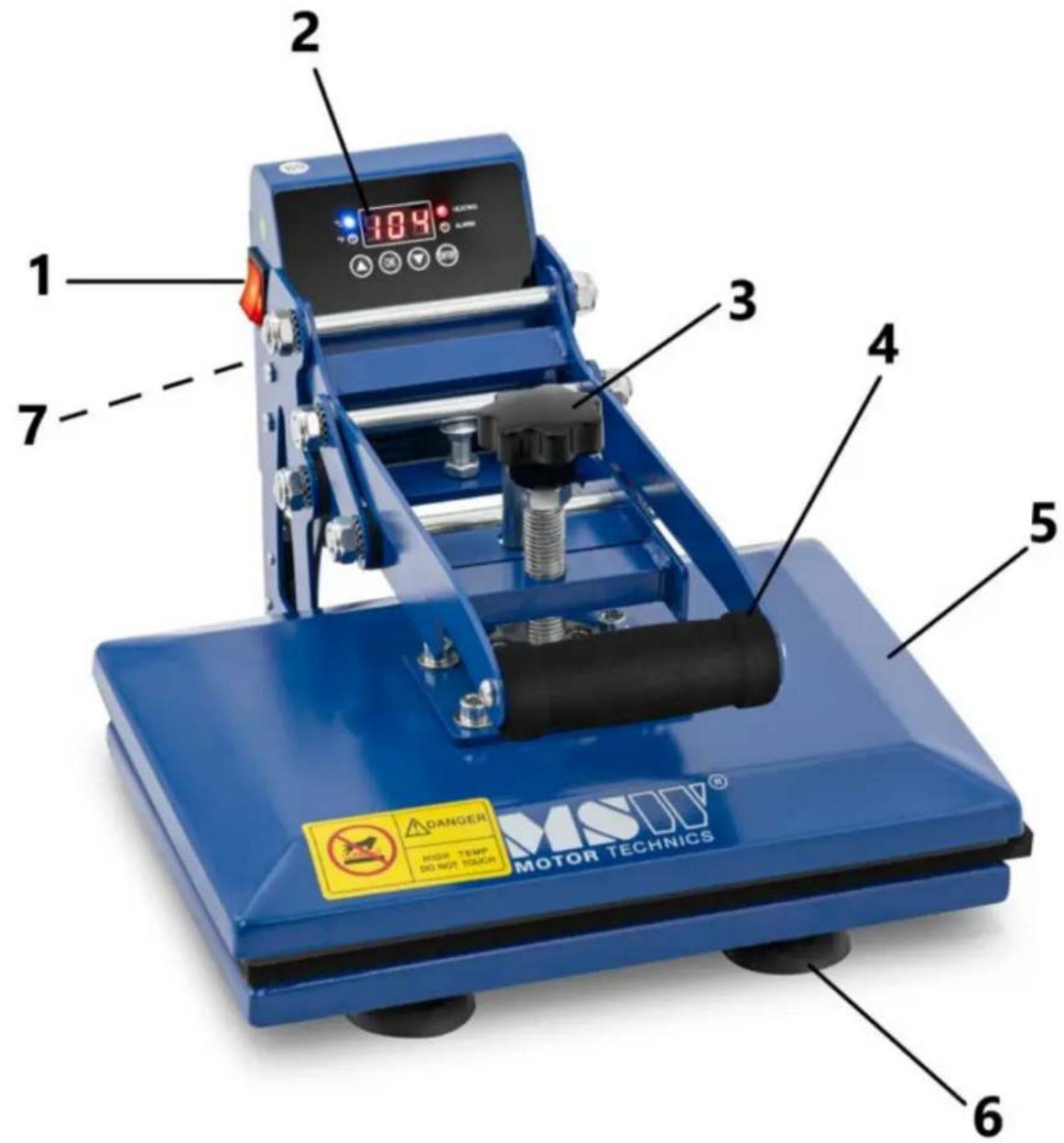

MSW-C&A HP 100

1 2 3 4 5 6 7 MOSO® MOTOR TECHNICS DANGER HIGH TEMP 80 MHz DAGON

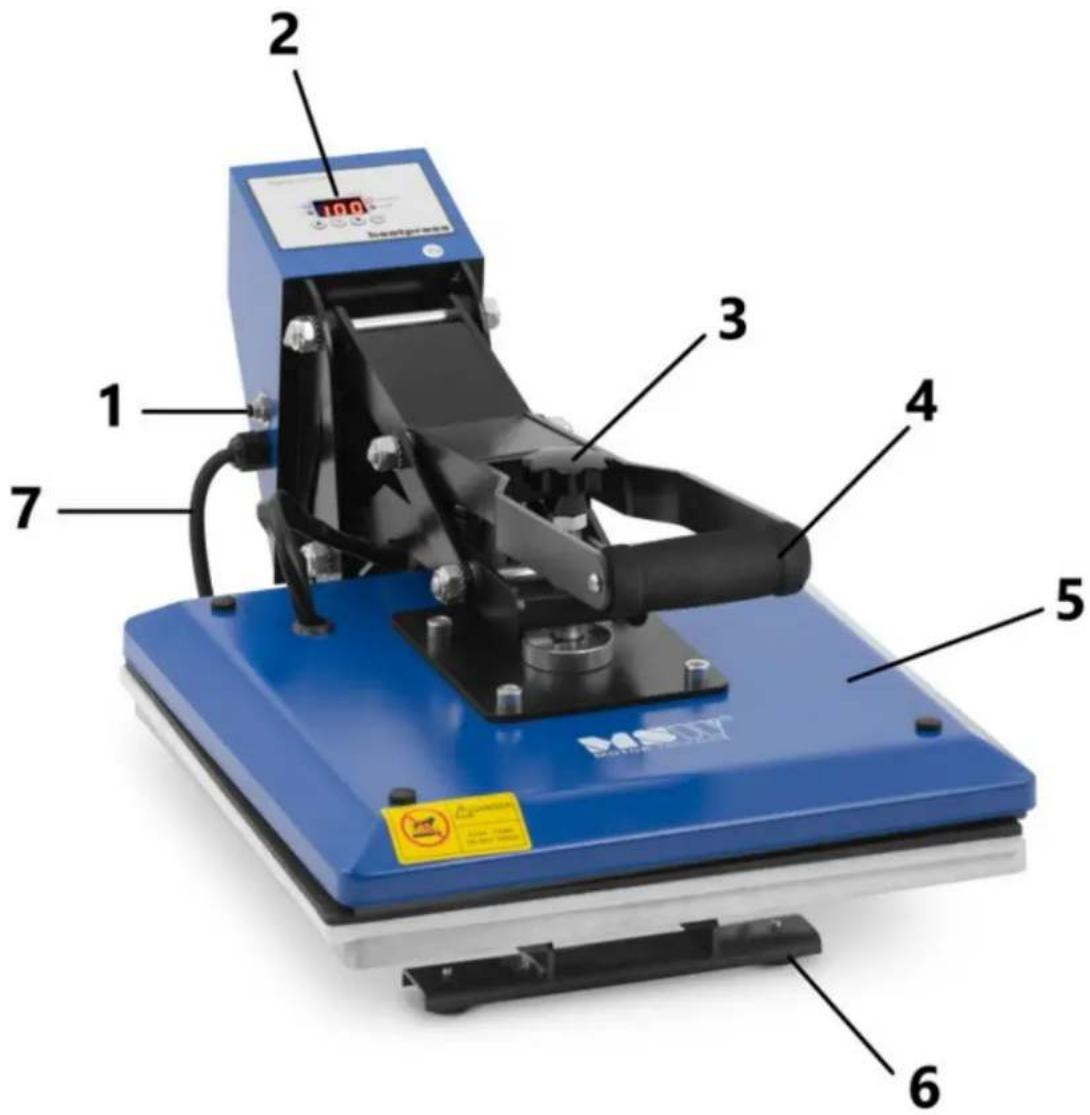

MSW-C&A HP Z1

1 2 3 4 5 6 7 100%

1 - Hoved ON/OFF-knap
2 - Kontrolpanel
3 - Trykknap
4 - Holder til trykarm
5 - Varmeplader
6 - Ben
7 - Stikkontakt til netledning (ikke synlig på billedet)

3.2. Forberedelse til arbejde

Enhedens placering

Omgivelsernes temperatur må ikke være højere end 40 °C, og den relative luftfugtighed skal være mindre end 85 %. Sørg for god ventilation i det rum, hvor enheden bruges. Der skal være mindst 10 cm afstand mellem hver side af enheden og væggen eller andre genstande. Apparatet skal altid bruges, når det står på en jævn, stabil, ren, brandsikker og tør overflade, og det skal være uden for børns og personer med begrænsede mentale og

sensoriske funktioners rækkevidde. Placer enheden, så du altid har adgang til strømstikket. Netledningen, der er tilsluttet apparatet, skal være korrekt jordet og svare til de tekniske oplysninger på produktetiketten.

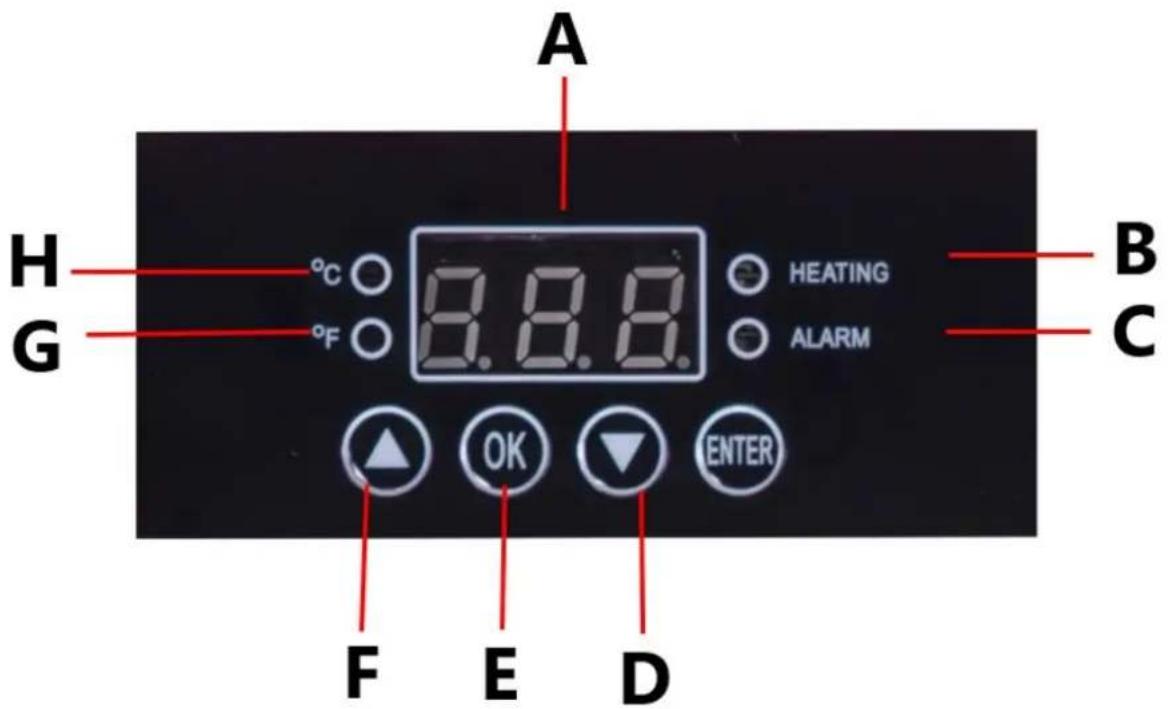

3.3. Betjening af udstyret.

A H G °C °F 8.8.8. HEATING ALARM B C F OK ENTER E D

Indstilling af temperatur

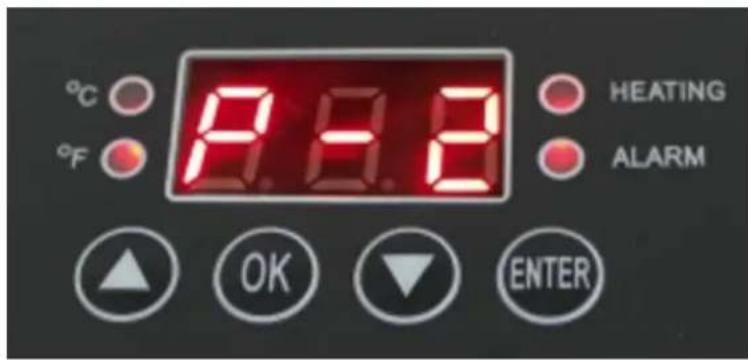

Indstilling af det aktuelle klokkeslæt

4) Når du har indstillet temperaturen, skal du trykke på OK-knappen.

°C °F P.E.B HEATING ALARM ▲ OK ▼ ENTER

Skift mellem Celsius og Fahrenheit

1) Tryk på "OK"-tasten og hold den nede.
2) Displayet viser P-3.
3) Tryk på pilene " △ " eller " ∇ " for at skifte mellem Fahrenheit og Celsius.
4) Hold "OK"-tasten nede for at gemme indstillingen.

Justering af tryk

Anbefalede indstillinger

Materiale	Temperatur	Tid	Kommentarer
Tøj af bomuld	320-360°F(160-180°C)	30 sek.	- Brug termotransferpapir med billedet i omvendt format.- Sørg for, at tøjdele, der ikke er varmebestandige (f.eks. plastikknapper), ikke rører ved den opvarmede plade.- Print under højt tryk.
Hørstof
Stof af menneskeskabte fibre	300-320°F(150-160°C)	20 sek.	- Brug termotransferpapir med billedet i omvendt format.- Sørg for, at tøjdele, der ikke er varmebestandige (f.eks. plastikknapper), ikke rører ved den opvarmede plade.- Udskriv med medium tryk.
Puder	340°F(190°C)	50 sek.	- Brug termotransferpapir med billedet i omvendt format.- Sørg for, at tøjdele, der ikke er varmebestandige (f.eks. plastikknapper), ikke rører ved den opvarmede plade.- Print under højt tryk.
"Typisk hvidt stof uden bomuld"

Bemærk : Ovenstående parametre er kun til orientering. Det anbefales at teste de valgte parametre på en lille prøve for at finde de bedste parametre til dit produkt.

Anvendelse af grafik på materialet

1) Placer materialet på arbejdsfladen, og juster trykknappen for at opnå det rette tryk.
2) Sæt strømstikket i, og tænd for tænd/sluk-knappen.
3) Indstil den ønskede tid og temperatur.
4) Varmepladens temperatur begynder at stige, når den når den indstillede temperatur, placer materialet på arbejdsbordet, og tryk på håndtaget for at lukke pladen.
5) Når tiden er gået, lyder maskinens alarm, tag produktet ud.
6) Sluk for enheden, og tag stikket ud, når du ikke bruger den.

Vær opmærksom:

• Hvis det er svært at trykke på håndtaget, skal du dreje trykjusteringsmøtrikken mod uret for at reducere trykket og øge afstanden mellem kogepladen og bordpladen.
• Når der trykkes på håndtaget, må trykjusteringsmøtrikken ikke overspændes. Det kan mærkes, när der er meget modstand.
• Forsøg ikke at behandle produkter, der ikke er varmebestandige.

a) Før hver rengøring, justering og udskiftning af tilbehør, og når enheden ikke er i brug, skal du trække stikket ud og afkøle enheden helt.
b) Der må kun bruges midler, der ikke indeholder ætsende stoffer, til at rengøre overfladerne.
c) Efter hver rengøring skal alle komponenter tørres grundigt, før enheden bruges igen.
d) Enheden skal opbevares på et tørt og køligt sted beskyttet mod fugt og direkte sollys.
e) Det er forbudt at sprøjte enheden med en vandstråle eller nedsænke enheden i vand.
f) Apparatet skal regelmæssigt kontrolleres for teknisk effektivitet og eventuelle skader.
g) Brug en blød klud til rengøring.

Bortskaffelse af brugte enheder:

Bortskaf ikke denne enhed i det kommunale affaldssystem. Aflever den på et genbrugs- og indsamlingssted for elektriske apparater. Tjek symbolet på produktet, brugsanvisningen og emballagen. Den plast, der bruges til at konstruere enheden, kan genbruges i overensstemmelse med deres mærkning. Ved at vælge at genbruge yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Kontakt de lokale myndigheder for at få oplysninger om din lokale genbrugsstation.

Fejlfinding :

Problem	Mulig årsag	Løsning
Nedtællingen virker ikke, og temperaturen er steget normalt.	Presset er ikke passende.	Juster trykknappen igen, og tryk på håndtaget, indtil du hører et klik, og ikonet for nedtællingstimeren vises
Den varmer ikke op eller når ikke den viste temperatur.	Problem med varmeenheden eller relæfejl.	1. Kontroller varmetilslutningerne.2. Udskift varmeelementet.
Ingen farve, falmet billede.	På grund af utilstrækkelig strygetemperatur og/eller -tid.	Juster temperaturen, eller øg opvarmningstiden.Sørg for, at designet sidder godt fast på materialerne.
Svag, dyb farve, sløret billede.	Temperaturen var for høj, eller der var tryk på i lang tid.	Indstil en lavere temperatur eller tid. Indstil mere passende parametre for dine materialer.
Temperaturmåleren styrer ikke temperaturen, den bliver ved med at stige.	Skader på relæer.	Udskift relæet
