MODE D'EMPLOI C&A HP Z1 MSW

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

Caractéristiques techniques

Description du paramètre	Valeur du paramètre
Nom de produit	Presse à transfert
Modèle	MSW-C&A HP Z1	MSW-C&A HP 100
Tension d'alimentation [V~] / fréquence [Hz]	230/50 230/50
Puissance nominale [W]	1600	850
Température maximale [°C]	250	250
Durée de fonctionnement [min]	0-17	0-17
Protection contre la surchauffe	Oui	Oui
Classe de protection IP	IP21	IP21
Surface de travail [cm]	38x38	23x30
Dimensions (largeur x profondeur x hauteur) [cm]	61x38x75 36 x 30,5 x 46
Poids [kg]	19,25	9

1. Description générale

Le manuel d'utilisation est conçu pour vous aider à utiliser l'appareil en toute sécurité et sans problème. Le produit est conçu et fabriqué conformément à des directives techniques strictes, en utilisant des technologies et des composants de pointe. De plus, il est produit dans le respect des normes de qualité les plus strictes.

N'UTILISEZ PAS L'APPAREIL À MOINS D'AVOIR ATTENTIVEMENT LU ET COMPRIS CE MANUEL D'UTILISATION.

Pour augmenter la durée de vie de l'appareil et garantir un fonctionnement sans problème, utilisez-le conformément à ce manuel d'utilisation et effectuez régulièrement des tâches de maintenance. Les données techniques et les spécifications contenues dans ce manuel d'utilisation sont à jour. Le fabricant se réserve le droit d'apporter des modifications liées à l'amélioration de la qualité. Le dispositif est conçu pour réduire au minimum les risques d'émission sonore, en tenant compte des progrès technologiques et des opportunités de réduction du bruit.

Légende

Ce produit répond aux exigences des normes de sécurité applicables.

Avant toute utilisation, lisez attentivement le mode d'emploi.

Produit recyclable.

ATTENTION! ou AVERTISSEMENT! ou SOUVENEZ-VOUS! Un panneau d'avertissement général décrivant une situation donnée.

Utilisez des gants de protection.

ATTENTION! Avertissement contre les chocs électriques !

ATTENTION! Risque de vous écraser les mains !

Ne pas toucher!

Attention! Une surface chaude peut provoquer des brûlures !

Uniquement pour une utilisation à l'intérieur.

N'OUBLIEZ PAS ! Les dessins de ce manuel sont uniquement à des fins d'illustration et dans certains détails peuvent différer du produit réel.

2. Sécurité d'utilisation un

ATTENTION!

Lire tous les avertissements de sécurité et toutes les instructions. Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves, voire la mort.

Le terme "dispositif" ou "produit" dans les avertissements et dans la description du manuel fait référence à l'intitulé suivant:

Presse à transfert

2.1. Sécurité électrique

a) La fiche doit s'adapter à la prise. Ne pas modifier la fiche de quelque manière que ce soit. L'utilisation de fiches d'origine et de prises adaptées réduit le risque de choc électrique.

b) Évitez de toucher les éléments mis à la terre tels que les tuyaux, les radiateurs, les chaudières et les réfrigérateurs. Il existe un risque accru de choc électrique si l'appareil mis à la terre est exposé à la pluie, entre en contact direct avec une surface mouillée

ou fonctionne dans un environnement humide. La pénétration d'eau dans l'appareil augmente le risque de dommages à l'appareil et de choc électrique.

c) Ne pas toucher à l'appareil avec des mains mouillées ou humides.
d) Utilisez le câble uniquement pour l'usage prévu. Ne l'utilisez jamais pour transporter l'appareil ou pour débrancher la fiche d'une prise. Gardez le câble éloigné des sources de chaleur, de l'huile, des arêtes vives ou des pièces mobiles. Les câbles endommagés ou emmêlés augmentent le risque de choc électrique.
e) N'utilisez pas l'appareil si le cordon d'alimentation est endommagé ou présente des signes évidents d'usure. Un cordon d'alimentation endommagé doit être remplacé par un électricien qualifié ou le centre de service du fabricant.
f) Pour éviter les chocs électriques, ne plongez pas le cordon, la fiche ou l'appareil dans l'eau ou d'autres liquides. N'utilisez pas l'appareil sur des surfaces humides.
g) ATTENTION! DANGER POUR LA VIE ! Pendant le nettoyage, ne plongez jamais l'appareil dans l'eau ou d'autres liquides.
h) Ne pas utiliser dans des environnements très humides ou à proximité directe de réservoirs d'eau.
i) Évitez que l'appareil ne soit mouillé. Risque d'électrocution !
j) Avant la première utilisation, veuillez vérifier si le type de tension principale et le courant sont conformes aux données indiquées sur la plaque signalétique.

2.2. Sécurité au travail

a) Assurez-vous que le lieu de travail est propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé peut entraîner des accidents. Essayez d'anticiper, d'observer ce qui se passe et de faire preuve de bon sens lorsque vous travaillez avec l'appareil.
b) N'utilisez pas l'appareil dans un environnement potentiellement explosif, par exemple en présence de liquides, de gaz ou de poussières inflammables. L'appareil génère des étincelles qui peuvent enflammer les poussières ou les fumées.
c) Si vous constatez des dommages ou un fonctionnement irrégulier, éteignez immédiatement l'appareil et signalez-le sans délai à un superviseur.
d) En cas de doute sur le bon fonctionnement de l'appareil, contactez le service d'assistance du fabricant.
e) Seul le point de service du fabricant est autorisé à réparer l'appareil. Ne tentez aucune réparation par vous-même !
f) En cas d'incendie, utilisez un extincteur à poudre ou à dioxyde de carbone (CO2) (destiné à être utilisé sur des appareils électriques sous tension) pour l'éteindre.
g) Il est interdit aux enfants ou aux personnes non autorisées d'accéder à un poste de travail. Une distraction peut entraîner une perte de contrôle de l'appareil.
h) Utilisez l'appareil dans un espace bien ventilé.
i) Inspectez régulièrement l'état des étiquettes de sécurité. Si les étiquettes sont illisibles, elles doivent être remplacées.
j) Veuillez conserver ce manuel à disposition pour référence future. Si cet appareil est transmis à un tiers, le manuel doit être transmis avec lui.
k) Conservez les éléments d'emballage et les petites pièces d'assemblage dans un endroit inaccessible aux enfants.
I) Stocker le produit hors de la portée des enfants et des animaux.
m) Si cet appareil est utilisé avec un autre équipement, les instructions d'utilisation restantes doivent également être suivies.

Important Protégez les enfants et les autres personnes présentes lors de l'utilisation de l'appareil.

2.3. Sécurité personnelle

a) N'utilisez pas l'appareil lorsque vous êtes fatigué, malade ou sous l'influence de l'alcool, de stupéfiants ou de médicaments qui peuvent altérer considérablement la capacité d'utiliser l'appareil.
b) L'appareil ne peut être manipulé que par des personnes en bonne forme physique, capables de le manipuler, correctement formées, familiarisées avec ce manuel et formées dans le domaine de la santé et de la sécurité au travail.
c) Lorsque vous travaillez avec l'appareil, faites preuve de bon sens et restez vigilant. Une perte temporaire de concentration lors de l'utilisation de l'appareil peut entraîner des blessures graves.
d) Pour éviter que l'appareil ne s'allume accidentellement, assurez-vous que l'interrupteur est en position OFF avant de le connecter à une source d'alimentation.
e) Ne surestimez pas vos capacités. Lorsque vous utilisez l'appareil, gardez votre équilibre et restez stable à tout moment. Cela garantira un meilleur contrôle de l'appareil dans des situations inattendues.
f) Ne portez pas de vêtements amples ni de bijoux. Gardez les cheveux, les vêtements et les gants éloignés des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se coincer dans les pièces mobiles.
g) L'appareil n'est pas un jouet. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
h) ATTENTION! Certaines parties de l'appareil restent chaudes pendant un certain temps après l'avoir éteint - soyez prudent.
i) Lors du fonctionnement de l'appareil, un traitement à haute température peut produire des fumées désagréables pouvant être irritantes pour les personnes sensibles ; elles ne doivent pas être inhalées.

2.4. Utilisation sûre de l'appareil

a) Assurez-vous que la roue est installée de manière stable. Utilisez les outils appropriés pour la tâche donnée. Un appareil correctement sélectionné exécutera la tâche pour laquelle il a été conçu de manière plus efficace et plus sûre.
b) N'utilisez pas l'appareil si l'interrupteur « ON/OFF » ne fonctionne pas correctement (n'allume pas et n'éteint pas l'appareil). Les appareils qui ne peuvent pas être allumés et éteints à l'aide de l'interrupteur marche/arrêt sont dangereux, ne doivent pas être utilisés et doivent être réparés.
c) Assurez-vous que la fiche est débranchée de la prise avant de tenter des réglages, des remplacements d'accessoires ou avant de mettre l'appareil de côté. De telles précautions réduiront le risque d'activation accidentelle de l'appareil.
d) Lorsqu'il n'est pas utilisé, conserver dans un endroit sûr, hors de portée des enfants et des personnes non familiarisées avec l'appareil et n'ayant pas lu le manuel d'utilisation. L'appareil peut présenter un danger entre les mains d'utilisateurs inexpérimentés.
e) Conservez l'appareil en parfait état technique. Avant chaque utilisation, vérifiez l'état général, en particulier les composants mobiles pour déceler des pièces ou des éléments fissurés, ainsi que toute autre condition pouvant avoir un impact sur le fonctionnement sûr de l'appareil. Si des dommages sont découverts, remettez l'appareil pour réparation avant utilisation.

f) Gardez l'appareil hors de portée des enfants.
g) La réparation ou l'entretien de l'appareil doit être effectué par des personnes qualifiées, en utilisant uniquement des pièces de rechange d'origine. Cela garantira une utilisation sûre.
h) Pour garantir l'intégrité opérationnelle de l'appareil, ne retirez pas les protections installées en usine et ne desserrez aucune vis.
i) Lors du transport et de la manipulation de l'appareil entre l'entrepôt et la destination, respectez les principes de santé et de sécurité au travail pour les opérations de transport manuel en vigueur dans le pays où l'appareil sera utilisé.
j) Ne déplacez pas, n'ajustez pas et ne faites pas pivoter l'appareil pendant le travail.
k) Ne laissez pas cet appareil sans surveillance pendant son utilisation.
I) Il est interdit d'interférer avec la structure de l'appareil afin de modifier ses paramètres ou sa construction.
m) Gardez l'appareil à l'écart des sources de feu et de chaleur.
n) Ne couvrez pas les ouvertures de ventilation ! o) REMARQUE : Pendant le fonctionnement, certains éléments de l'appareil deviennent très chauds – risque de brûlure

ATTENTION! Malgré la conception sûre de l'appareil et ses caractéristiques de protection, et malgré l'utilisation d'éléments supplémentaires protégeant l'opérateur, il existe toujours un léger risque d'accident ou de blessure lors de l'utilisation de l'appareil. Restez vigilant et faites preuve de bon sens lorsque vous utilisez l'appareil.

3. Conditions d'utilisation

L'appareil est conçu pour transférer des motifs, des graphiques ou des impressions sur diverses surfaces, telles que les tissus, la céramique, le métal ou le bois, en utilisant la chaleur et la pression. Il permet une application permanente et précise d'images, souvent utilisées dans l'industrie textile et publicitaire. Cela vous permet de créer des produits personnalisés de haute qualité.

L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme de l'appareil.

3.1. Description de l'appareil

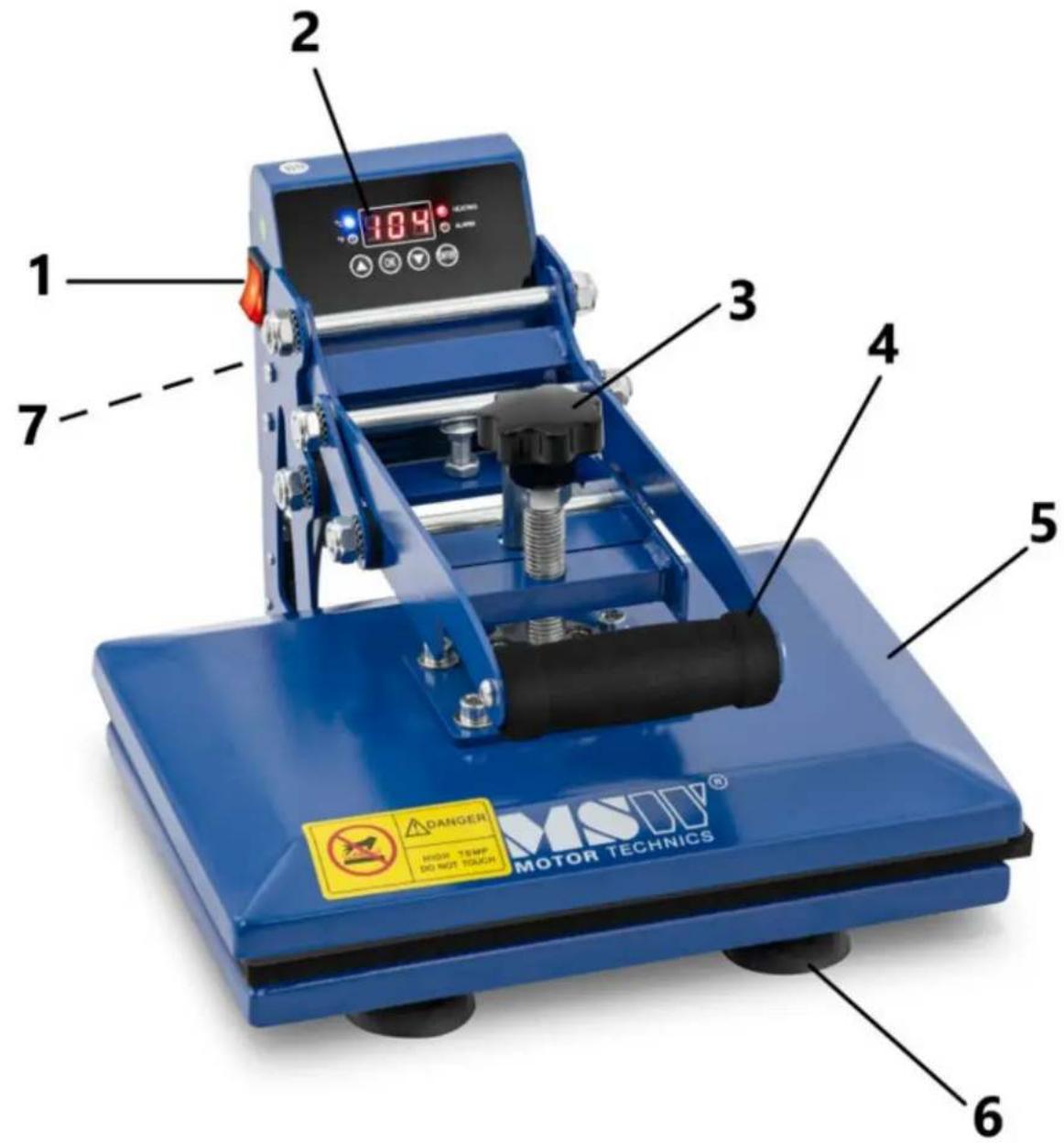

MSW-C&A HP 100

1 2 3 4 5 6 7 MOSO® MOTOR TECHNICS DANGER HIGH TEMP 80 MHz DAGON

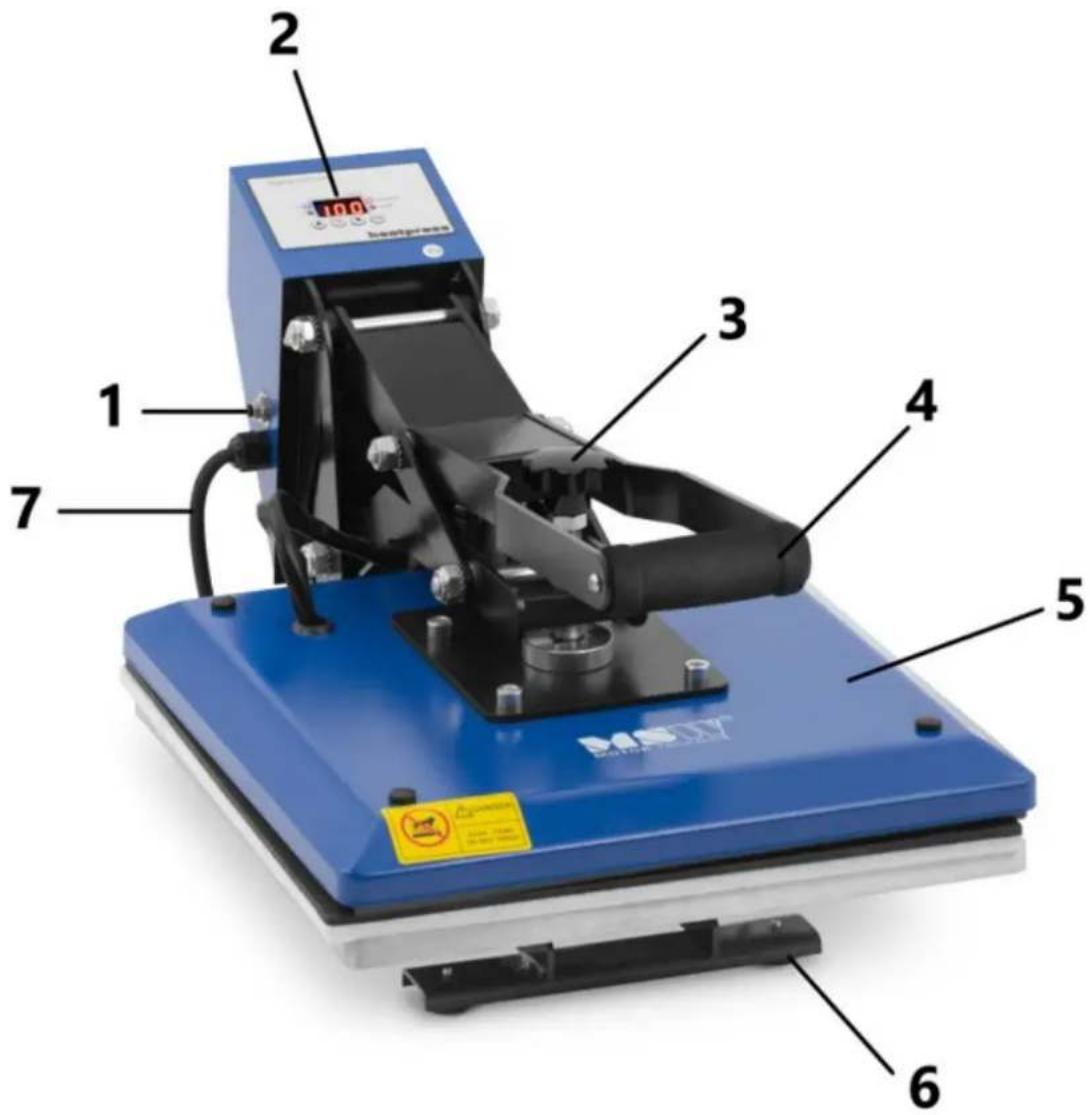

MSW-C&A HP Z1

1 2 3 4 5 6 7 100%

1 - Bouton principal ON/OFF
2 – Panneau de commande
3 - Bouton pression
4 – Support bras de pression
5 – Plaques chauffantes
6 - Pieds
7 – Prise du cordon d'alimentation (non visible sur la photo)

3.2. Préparation au travail

Emplacement de l'appareil

La température ambiante ne doit pas dépasser 40 °C et l'humidité relative doit être inférieure à 85 %. Assurez une bonne ventilation dans la pièce dans laquelle l'appareil est utilisé. Il doit y avoir une distance d'au moins 10 cm entre chaque côté de l'appareil et le mur ou d'autres objets. L'appareil doit toujours être utilisé lorsqu'il est placé sur une surface plane, stable, propre, ignifuge et sèche, et hors de portée des enfants et des

personnes ayant des fonctions mentales et sensorielles limitées. Positionnez l'appareil de manière à ce que vous ayez toujours accès à la fiche d'alimentation. Le cordon d'alimentation connecté à l'appareil doit être correctement mis à la terre et correspondre aux détails techniques figurant sur l'étiquette du produit.

3.3. Utilisation de l'appareil

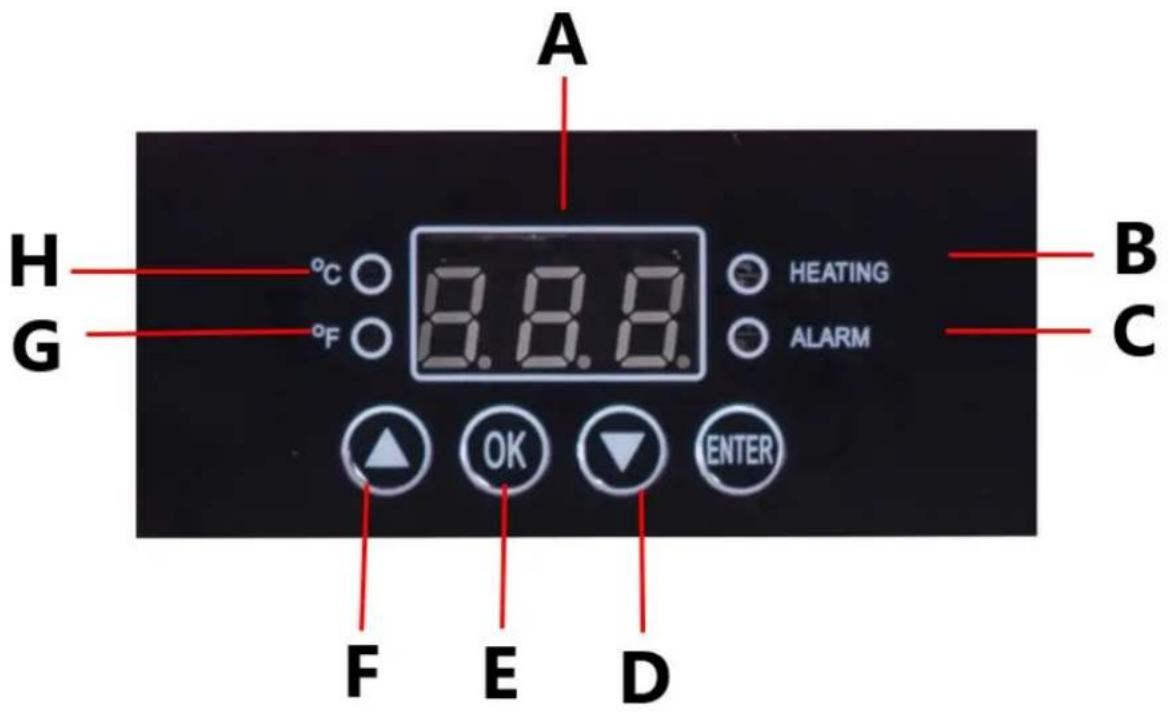

A H G °C 8.8.8 HEATING ALARM B C F OK ENTER E D

Réglage de la température

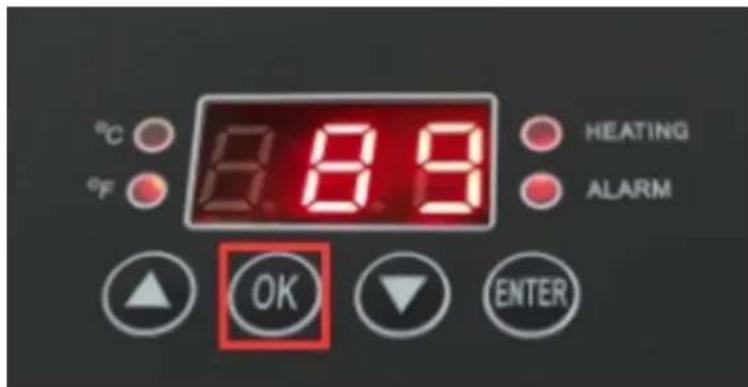

1) Appuyez sur le bouton OK.

°C 8.8.9 HEATING ALARM OK ENTER

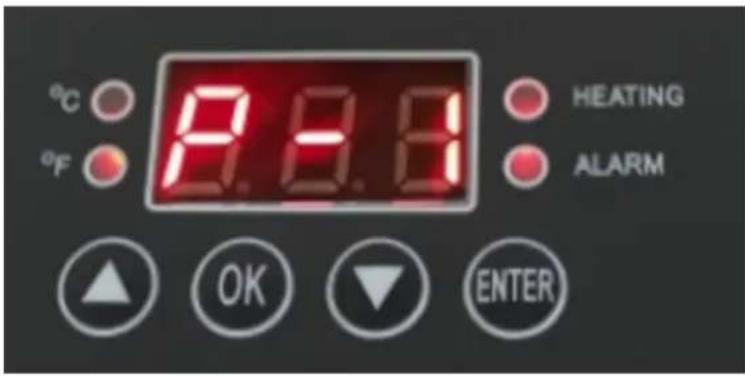

2) "P-1" apparaît sur l'écran.

°C °F 8.8.8 HEATING ALARM ▲ OK ▼ ENTER

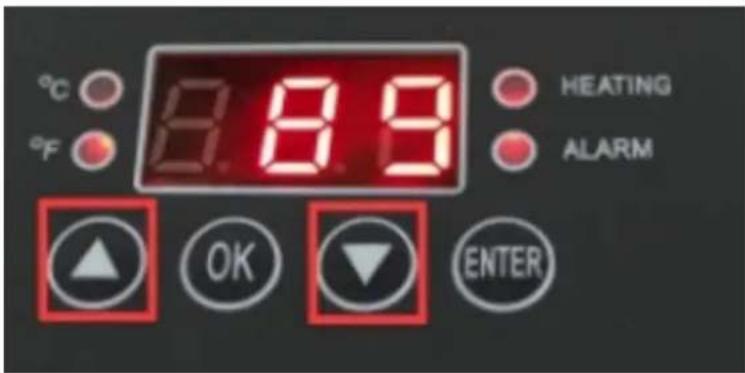

3) Appuyez sur la touche « △ » ou « ∇ " flèches pour régler la température souhaitée.

°C 8.8.9 HEATING ALARM OK ENTER

Réglage de l'heure et de la date

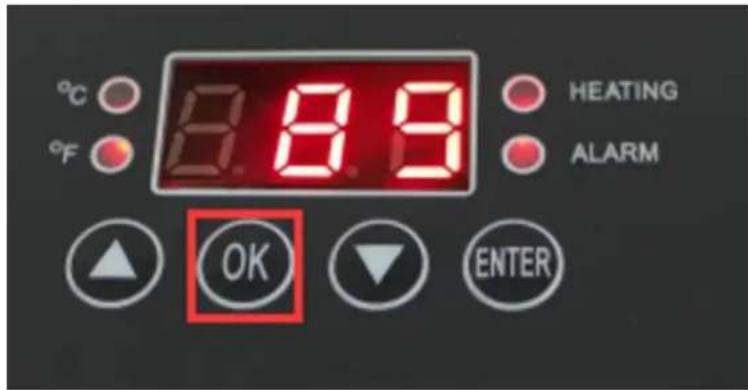

4) Après avoir réglé la température, appuyez sur le bouton OK.

°C °F P.E.8 HEATING ALARM ▲ OK ▼ ENTER

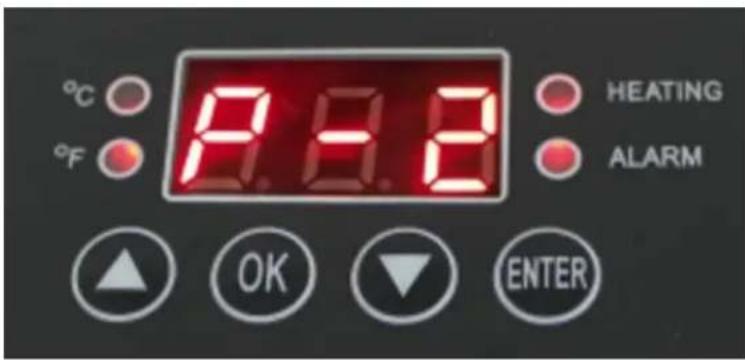

5) "P-2" apparaît sur l'écran.

°C °F 2.8 HEATING ALARM OK ENTER

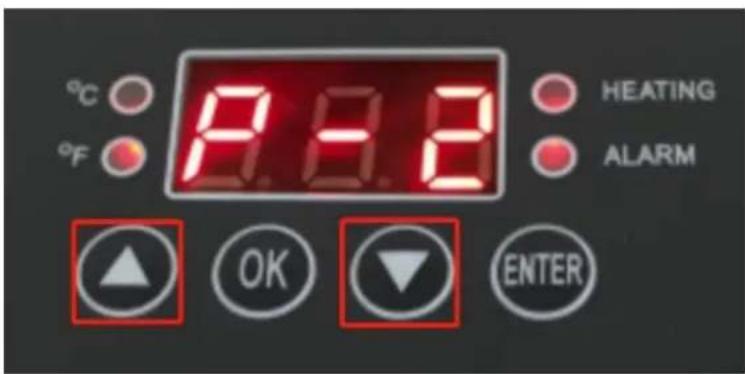

6) Appuyez sur " △ " ou " ∇ " pour régler l'heure dont vous avez besoin, puis appuyez sur le bouton OK pendant 2 à 3 secondes pour enregistrer le paramètre.

°C 8.8.8 HEATING ALARM OK ENTER

Basculer entre Celsius et Fahrenheit

1) Appuyez et maintenez la touche "OK".
2) L'écran affiche P-3.
3) Appuyez sur « △ » ou « ∇ "Flèches pour basculer entre Fahrenheit et Celsius.
4) Maintenez la touche "OK" enfoncée pour enregistrer le paramètre.

Réglage de la pression

• Placez le matériau sur la table de travail, réglez le bouton de pression sur la position appropriée.
  • Tournez dans le sens des aiguilles d'une montre pour augmenter la pression.
  • Tournez dans le sens inverse des aiguilles d'une montre pour relâcher la pression.

Paramètres recommandés

Matériau	Température	Temps	commentaires
Vêtements en coton	320-360°F (160-180°C)	30 secondes.	Utilisez du papier transfert thermique avec l'image au format inversé.Assurez-vous que les parties des vêtements qui ne résistent pas à la chaleur (comme les boutons en plastique) ne touchent pas la plaque chauffante.Imprimez sous haute pression.
Tissu en lin
Tissu en fibres synthétiques	300-320°F (150-160°C)	20 secondes.	Utilisez du papier transfert thermique avec l'image au format inversé.Assurez-vous que les parties des vêtements qui ne résistent pas à la chaleur (comme les boutons en plastique) ne touchent pas la plaque chauffante.Imprimez avec une pression moyenne.
Oreillers	340°F (190°C)	50 secondes.	Utilisez du papier transfert thermique avec l'image au format inversé.Assurez-vous que les parties des vêtements qui ne résistent pas à la chaleur (comme les boutons en plastique) ne touchent pas la plaque chauffante.Imprimez sous haute pression.
"Tissu blanc typique sans coton"

Note : Les paramètres ci-dessus sont uniquement à titre informatif. Il est recommandé de tester les paramètres sélectionnés sur un petit échantillon pour trouver les meilleurs paramètres pour votre produit

Appliquer des graphiques au matériau

1) Placez le matériau sur la surface de travail et ajustez le bouton de pression pour obtenir la pression appropriée requise.
2) Branchez la fiche d'alimentation et allumez le bouton d'alimentation.
3) Réglez l'heure et la température souhaitées.
4) La température de la plaque chauffante commencera à augmenter lorsqu'elle atteindra la température réglée, placez le matériau sur la table de travail et appuyez sur la poignée pour fermer la platine.
5) Lorsque le temps est écoulé, l'alarme de la machine retentit, retirez le produit.
6) Éteignez l'appareil et débranchez l'alimentation lorsqu'il n'est pas utilisé.

Attention:

• S'il est difficile d'appuyer sur la poignée, tournez l'écrou de réglage de la pression dans le sens inverse des aiguilles d'une montre pour réduire la pression et augmenter la distance entre la table de cuisson et le plan de travail.
• Lorsque la poignée est enfoncée, l'écrou de réglage de la pression ne doit pas être trop serré. Cela peut se ressentir lorsqu'il y a beaucoup de résistance.
• N'essayez pas de traiter des produits qui ne résistent pas à la chaleur.

3.4. Nettoyage et entretien

a) Avant chaque nettoyage, réglage, remplacement d'accessoires et lorsque l'appareil n'est pas utilisé, débranchez la fiche d'alimentation et laissez refroidir complètement l'appareil.
b) Seuls des agents ne contenant pas de substances corrosives doivent être utilisés pour nettoyer les surfaces.
c) Après chaque nettoyage, tous les composants doivent être soigneusement séchés avant de réutiliser l'appareil.
d) L'appareil doit être stocké dans un endroit sec et frais, à l'abri de l'humidité et de la lumière directe du soleil.
e) Il est interdit de pulvériser l'appareil avec un jet d'eau ou de plonger l'appareil dans l'eau.
f) L'appareil doit être régulièrement inspecté pour vérifier son efficacité technique et tout dommage éventuel.
g) Nettoyez uniquement avec un chiffon doux.

Élimination des appareils usagés :

Ne jetez pas cet appareil dans les systèmes de déchets municipaux. Remettez-le à un point de recyclage et de collecte des appareils électriques et électriques. Vérifiez le symbole sur le produit, le manuel d'instructions et l'emballage. Les plastiques utilisés pour construire l'appareil peuvent être recyclés conformément à leurs marquages. En choisissant de recycler, vous apportez une contribution significative à la protection de notre environnement.

Contactez les autorités locales pour obtenir des informations sur votre installation de recyclage locale.

Dépannage :

Problème	Cause(s) possible(s)	Solution
Le compte à rebours ne fonctionne pas et la température a augmenté normalement.	La pression n'est pas appropriée.	Réajustez le bouton de pression et appuyez sur la poignée jusqu'à ce que vous entendiez un clic et que l'icône du compte à rebours apparaisse
Il ne chauffe pas ou n'atteint pas la température affichée.	Problème avec l'appareil de chauffage ou panne de relais.	1.Vérifiez les connexions du raccordement au chauffage.2. Remplacez l'élément chauffant.
Aucune couleur, image fanée.	En raison d'une température et/ou d'un temps de repassage insuffisants.	Ajustez la température ou augmentez le temps de chauffage.Assurez-vous que le motif est fermement attaché aux matériaux.
Couleurs sombres et profondes, image floue.	La température était trop élevée ou la pression a été appliquée pendant une longue période.	Réglez une température ou une durée plus basse. Définissez des paramètres plus appropriés pour vos matériaux.
Le contrôleur de température ne contrôle pas la température, la température continue d'augmenter.	Dommages au relais.	Remplacer le relais
