KÄYTTÖOHJE C&A HP Z1 MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Siirto paina
Malli	MSW-C&A HP Z1	MSW-C&A HP 100
Syöttöjännite [V~] / taajuus [Hz]	230/50	230/50
Nimellisteho [W]	1600	850
Korkein lämpötila [°C]	250	250
Aika-alue [min]	0-17	0-17
Ylikuumenemissuoja	Kyllä	Kyllä
IP-suojausluokka	IP21	IP21
Työpinta [cm]	38x38	23x30
Mitat (leveys x syvyys x korkeus) [cm]	61 x 38 x 75	36 x 30,5 x 46
Paino [kg]	19,25	9

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITÄ KÄYTTÖOHJEITA PERUSTEELLISESTI.

Laitteen käyttöiän pidentämiseksi ja virheettömän toiminnan varmistamiseksi käytä laitetta tämän käyttöohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia. Laite on suunniteltu siten, että melupäästöriskit ovat mahdollisimman pienet ottaen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

Merkkien selitys

Tuote täyttää sitä koskevien turvallisuusstandardien vaatimukset.

Lue ohje ennen käyttöä.

Tuote on kierrätettävä.

HUOMIO! tai VAROITUS! tai MUISTA! Yleinen varoitusmerkki, joka kuvaa tiettyä tilannetta.

Käytä suojakäsineitä.

HUOMIO! Varoitus sähköiskusta!

HUOMIO! Käsien puristumisvaara!

Älä koske!

Huomio! Kuuma pinta voi aiheuttaa palovammoja!

Vain sisäkäyttöön.

HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin poiketa todellisesta tuotteesta.

2. Käyttöturvallisuus a

HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakaviin vammoihin tai kuolemaan.

Varoituksissa ja ohjeissa käytetään termejä "laite" ja "tuote", joilla viitataan: Siirto paina

2.1. Sähköturvallisuus

a) Pistotulpan on sovittava pistorasiaan. Älä muokkaa pistotulppaa millään tavalla. Alkuperäisten pistotulppien ja yhteensopivien pistorasioiden käyttö vähentää sähköiskun vaaraa.
b) Vältä kosketusta maadoitettuihin elementteihin, kuten putkiin, lämmittimiin, kuumavesisäiliöihin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos maadoitettu laite altistuu sateelle, joutuu suoraan kosketuksiin märän pinnan kanssa tai toimii kosteassa ympäristössä. Veden joutuminen laitteeseen lisää laitteen vaurioitumisen ja sähköiskun vaaraa.
c) Älä kosketa laitetta märillä tai kosteilla käsillä.
d) Käytä johtoa vain sille tarkoitettuun käyttöön. Älä koskaan käytä sitä laitteen kantamiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä virtajohto etäällä lämmönlähteistä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.

e) Älä käytä laitetta, jos virtajohto on vaurioitunut, tai jos siinä on selviä kulumisen merkkejä. Vaurioituneen virtajohdon vaihto on annettava pätevän sähköasentajan tai valmistajan huollon tehtäväksi.
f) Sähköiskun välttämiseksi älä upota johtoa, pistotulppaa tai laitetta veteen tai muihin nesteisiin. Älä käytä laitetta märillä pinnoilla.
g) HUOMIO! HENGENVAARA! Älä koskaan upota laitetta puhdistuksen aikana veteen tai muihin nesteisiin.
h) Älä käytä erittäin kosteissa ympäristöissä tai vesisäiliöiden välittömässä läheisyydessä.
i) Estä laitteen kastuminen. Sähköiskun vaara!
j) Tarkista ennen ensimmäistä käyttökertaa, että pääjännitetyyppi ja -virta vastaavat tyyppikilvessä ilmoitettuja tietoja.

2.2. Turvallisuus työpaikalla

a) Varmista, että työskentelyalue on siisti ja hyvin valaistu. Sotkuinen tai huonosti valaistu työskentelyalue voi johtaa onnettomuuksiin. Pysy aina valppaana, tarkkaile laitteen toimintaa ja käytä tervettä järkeä työskennellessäsi laitteen kanssa.
b) Älä käytä laitetta mahdollisesti räjähdysherkissä tiloissa, joissa on esimerkiksi helposti syttyviä nesteitä, kaasuja tai pölyä. Laite synnyttää kipinöitä, jotka voivat sytyttää pölyjä tai kaasuja.
c) Jos havaitset laitteessa vaurioita tai epäsäännöllistä toimintaa, kytke laite välittömästi pois päältä ja ilmoita asiasta viipymättä laitteesta vastuussa olevalle henkilölle.
d) Jos epäilet laitteen oikeaa toimintaa, ota yhteyttä valmistajan tukipalveluun.
e) Vain valmistajan huoltopiste saa korjata laitteen. Älä yritä korjata mitään itsenäisesti!
f) Tulipalon sattuessa käytä jauhe- tai hiilidioksidi (CO2) -palosammutinta (joka on tarkoitettu käytettäväksi jännitteisissä sähkölaitteissa) sammuttamiseen.
g) Lasten tai asiattomien henkilöiden pääsy työpisteeseen on kielletty. Häiriötekijät voivat johtaa laitteen hallinnan menettämiseen.
h) Käytä laitetta tilassa, jossa on hyvä ilmanvaihto.
i) Tarkasta säännöllisesti turvatarrojen kunto. Jos tarrat ovat lukukelvottomia, ne on vaihdettava.
j) Pidä tämä käyttöohje tallessa myöhempää käyttöä varten. Jos tämä laite luovutetaan kolmannelle osapuolelle, käyttöohjeet on luovutettava sen mukana.
k) Säilytä pakkauselementit ja pienet kokoonpano-osat lasten ulottumattomissa.
I) Pidä laite poissa lasten ja eläinten ulottuvilta.
m) Jos tätä laitetta käytetään yhdessä muiden laitteiden kanssa, on myös niiden käyttöohjeita noudatettava.

Muista! Suojaa lapsia ja muita sivullisia käyttäessäsi laitetta.

2.3. Henkilökohtainen turvallisuus

a) Älä käytä laitetta väsyneenä, sairaana tai alkoholin, huumaavien aineiden tai sellaisten lääkkeiden vaikutuksen alaisena, jotka voivat merkittävästi heikentää kykyäsi käyttää laitetta.
b) Laitetta saavat käsitellä vain fyysisesti hyväkuntoiset henkilöt, jotka ovat kykeneviä käsittelemään sitä, jotka ovat asianmukaisesti koulutettuja ja jotka tuntevat tämän käyttöohjeen sisällön sekä yleiset työturvallisuusmääräykset.

c) Kun työskentelet laitteen kanssa, käytä tervettä järkeä ja pysy aina valppaana. Tilapäinen keskittymisen menetys laitteen käytön aikana voi johtaa vakaviin vammoihin.
d) Estä laitteen tahaton käynnistyminen varmistamalla, että sen kytkin on OFF-asennossa ennen kuin liität laitteen virtalähteeseen.
e) Älä yliarvioi kykyjäsi. Kun käytät laitetta, varmista, että pystyt ylläpitämään tasapainosi, ja että työskentelet tukevassa asennossa. Tämä takaa laitteen paremman hallinnan odottamattomissa tilanteissa.
f) Älä käytä väljiä vaatteita ja koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua laitteen liikkuviin osiin.
g) Tämä laite ei ole leikkikalu. Lapsia on valvottava, jotteivat he leikkisi laitteen kanssa.
h) HUOMIO! Jotkut laitteen osat pysyvät kuumina jonkin aikaa sammuttamisen jälkeen - ole varovainen.
i) Laitteen käytön aikana korkean lämpötilan käsittely voi tuottaa epämiellyttäviä höyryjä, jotka voivat ärsyttää herkkiä ihmisiä - niitä ei saa hengittää.

2.4. Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä vain kulloiseenkin toimenpiteeseen sopivia työkaluja. Sopivat laitteet ja työkalut varmistavat toimenpiteiden paremman ja turvallisemman suorittamisen.
b) Älä käytä laitetta, jos ON/OFF-kytkin ei toimi kunnolla (ei kytke laitetta päälle ja pois). Laitteet, joita ei voida kytkeä päälle ja pois päältä ON/OFF-kytkimellä, ovat vaarallisia, niitä ei saa käyttää ja ne on korjattava.
c) Varmista, että pistotulppa on irrotettu pistorasiasta, ennen kuin muutat laitteen säätöjä, vaihdat sen lisävarusteita tai varastoit sen. Tällaiset varotoimenpiteet vähentävät laitteen tahattoman käynnistymisen riskiä.
d) Kun laitetta ei käytetä, säilytä se turvallisessa paikassa, poissa lasten ja sellaisten henkilöiden ulottumattomissa, jotka eivät tunne laitetta ja jotka eivät ole lukeneet sen käyttöohjetta. Laite voi olla kokemattomien käyttäjien käsissä vaarallinen.
e) Pidä laite teknisesti täydellisessä kunnossa. Tarkista ennen jokaista käyttökertaa, että laite ei ole vaurioitunut. Tarkista erityisesti laitteen liikkuvat osat halkeamien varalta. Tarkista myös kaikki muut seikat, jotka voisivat aiheuttaa ongelmia laitteen turvalliseen toimintaan. Jos havaitset minkäänlaisia vaurioita, laite on luovutettava korjattavaksi ennen sen käyttöä.
f) Laite on pidettävä poissa lasten ulottuvilta.
g) Laitteen korjauksen tai huollon saa suorittaa vain pätevä henkilö ja ainoastaan alkuperäisiä varaosia käyttäen. Tämä varmistaa laitteen turvallisen käytön.
h) Älä poista tehtaalla asennettuja suojuksia äläkä löysää ruuveja, jotta laite toimisi turvallisesti.
i) Kun kuljetat ja käsittelet laitetta varaston ja määränpään välillä, noudata kuljetusta koskevia työturvallisuusmääräyksiä, jotka ovat voimassa siinä maassa, jossa laitetta käytetään.
j) Älä siirrä, säädä tai käännä laitetta työn aikana.
k) Älä käytä laitetta valvomatta.
I) Älä tee muutoksia laitteeseen sen parametrien tai rakenteen muuttamiseksi.
m) Pidä laite kaukana tulen- ja lämmönlähteistä.
n) Älä peitä tuuletusaukkoja! o) HUOMAA: Käytön aikana jotkin laitteen osat kuumenevat erittäin kuumiksi – palovammavaara

HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominaisuuksista ja käyttäjää suojaavien lisäelementtien käytöstä, laitteen käyttöön sisältyy silti aina pieni onnettomuus- tai loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Käyttöehdot

Laite on suunniteltu siirtämään kuvioita, grafiikkaa tai printtejä erilaisille pinnoille, kuten kankaille, keramiikkaan, metalliin tai puuhun lämmön ja paineen avulla. Se mahdollistaa tekstiili- ja mainosteollisuudessa usein käytettyjen kuvien pysyvän ja tarkan soveltamisen. Näin voit luoda korkealaatuisia, yksilöllisiä tuotteita.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

3.1. Laitteen kuvaus

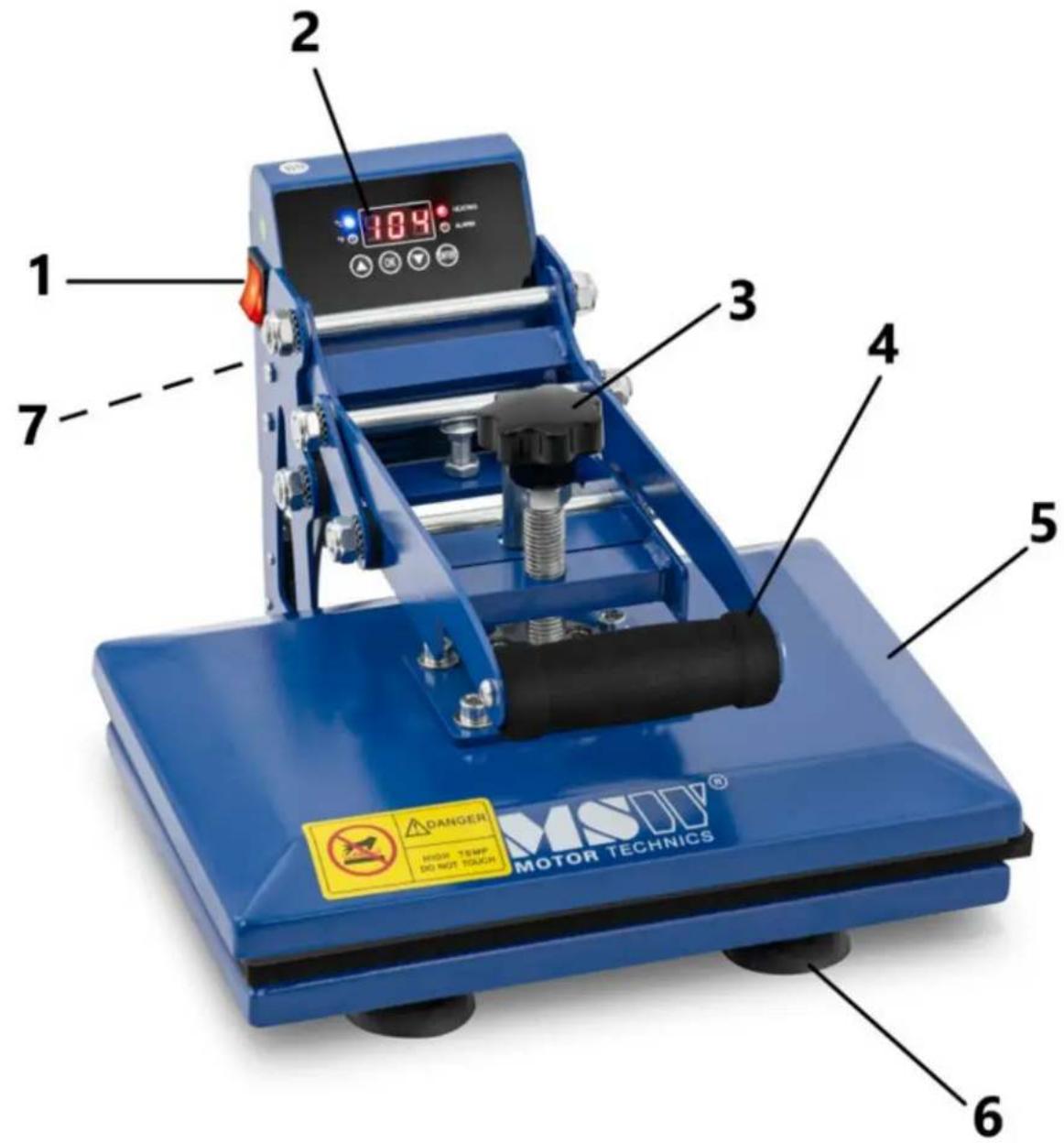

MSW-C&A HP 100

1 2 3 4 5 6 7 MOSO® MOTOR TECHNICS DANGER HIGH TEMP 80 MHz DAGON

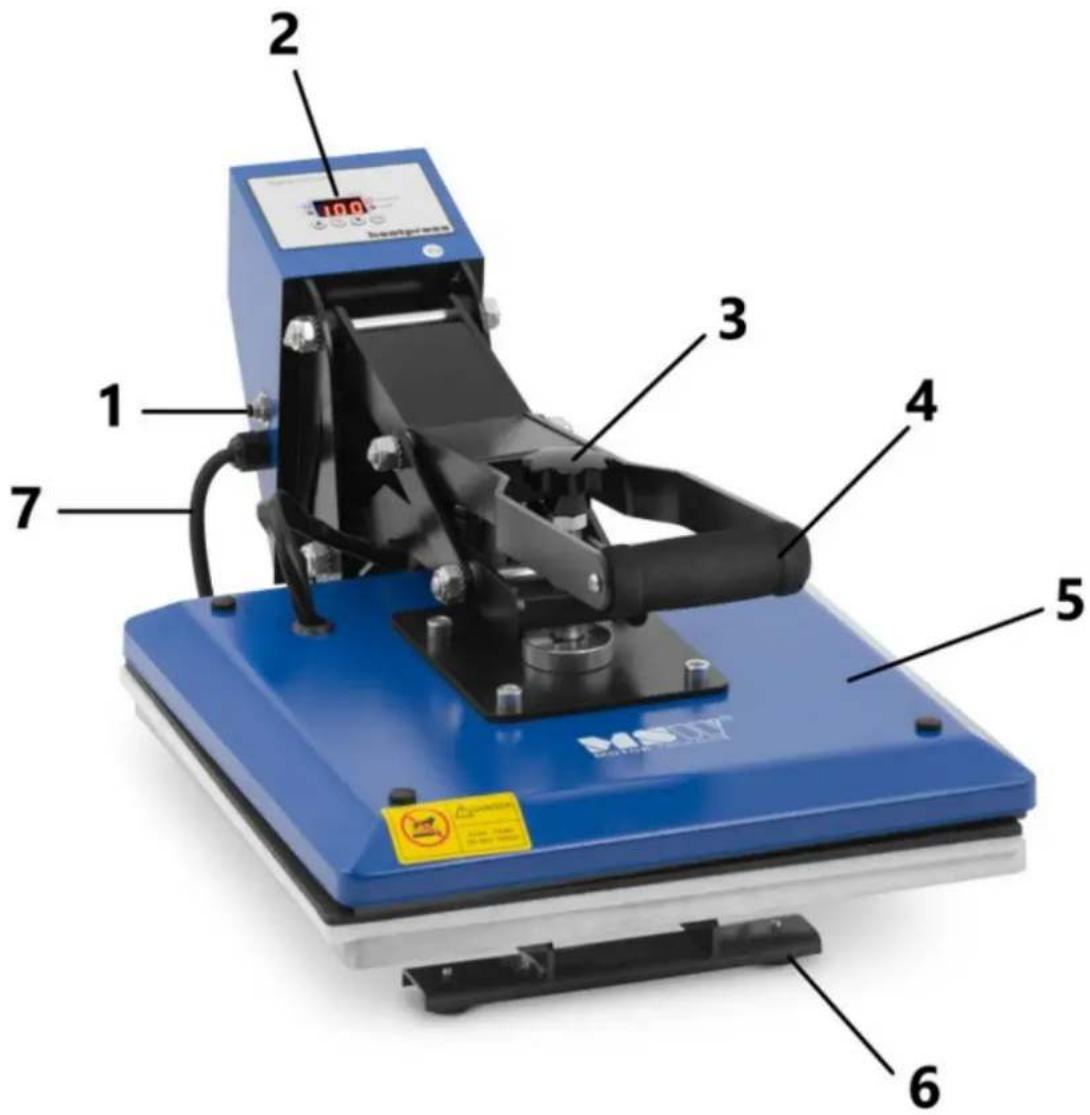

MSW-C&A HP Z1

1 2 3 4 5 6 7 100%

1 – Päävirtapainike
2 - Ohjauspaneeli
3 – Painenuppi
4 – Painevarren pidike
5 – Lämmityslevyt
6-Jalat

7 – Virtajohdon pistoke (ei näy kuvassa)

3.2. Valmistautuminen työhön

Laitteen sijainti

Käyttöympäristön lämpötila ei saa olla yli 40 °C, ja suhteellisen kosteuden tulee olla alle 85 %. Huolehdi hyvästä ilmanvaihdosta laitteen käyttökohteessa. Laitteen kummankin sivun ja seinän tai muiden kohteiden välillä on oltava vähintään 10 cm:n etäisyys. Laitetta on aina käytettävä tasaisella, vakaalla, puhtaalla, tulenkestävällä ja kuivalla alustalla, ja se on pidettävä poissa lasten ja sellaisten henkilöiden ulottuvilta, joilla on rajoittunut

toimintakyky. Sijoita laite niin, että pääset aina käsiksi sen sähköpistokkeeseen. Laitteeseen kytketyn virtajohdon on oltava asianmukaisesti maadoitettu, ja sen on vastattava tuoteselosteen teknisiä tietoja.

3.3. Laitteen käyttö

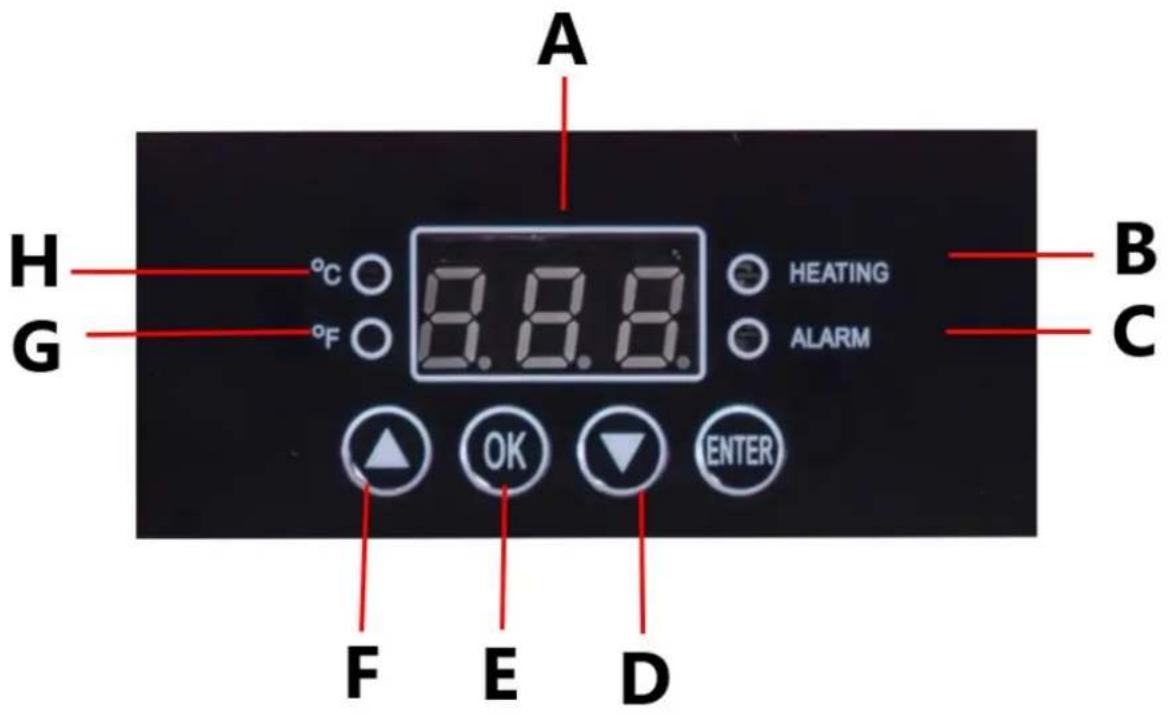

A H G °C °F 8.8.8 HEATING ALARM B C F E D

Lämpötilan asetus

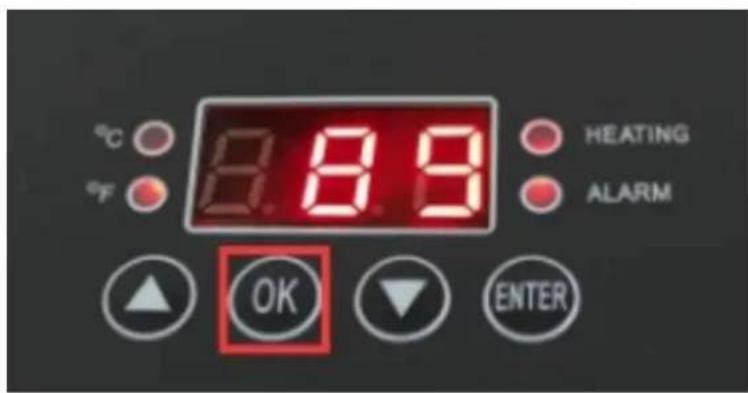

1) Paina OK-painiketta.

°C 8.8.8 HEATING ALARM OK ENTER

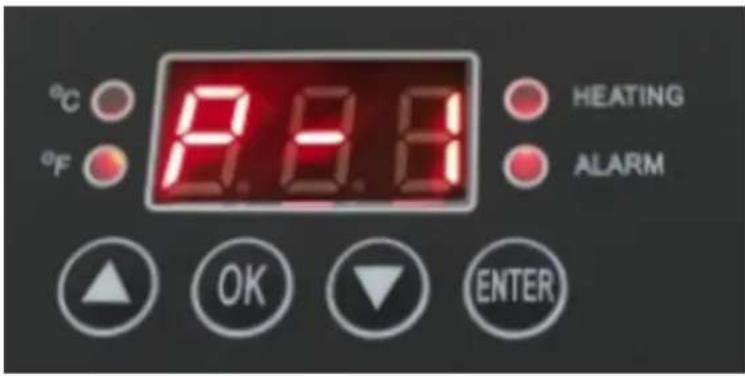

2) "P-1" tulee näyttöön.

°C °F 8.8.8 HEATING ALARM ▲ OK ▼ ENTER

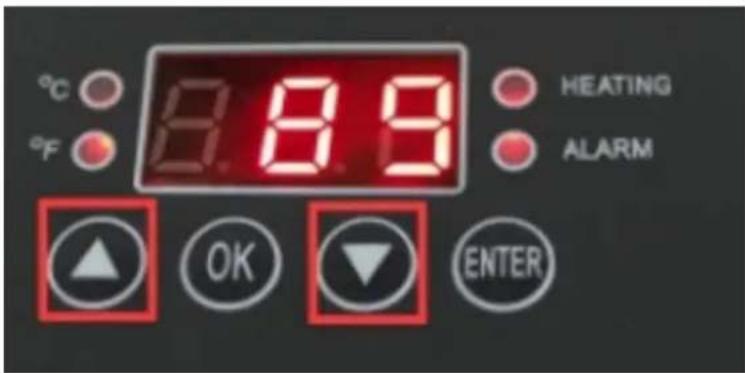

3) Paina “△” tai “▽”-nuolia asettaaksesi halutun lämpötilan.

°C 8.8.9 HEATING ALARM OK ENTER

Kellonajan asettaminen

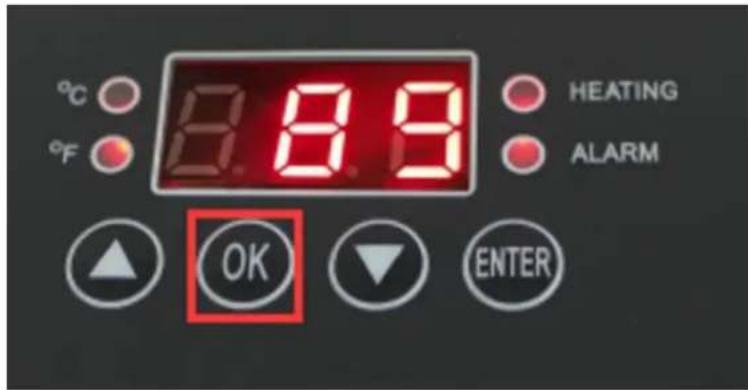

4) Kun lämpötila on asetettu, paina OK-painiketta.

°C °F P.E.8 HEATING ALARM ▲ OK ▼ ENTER

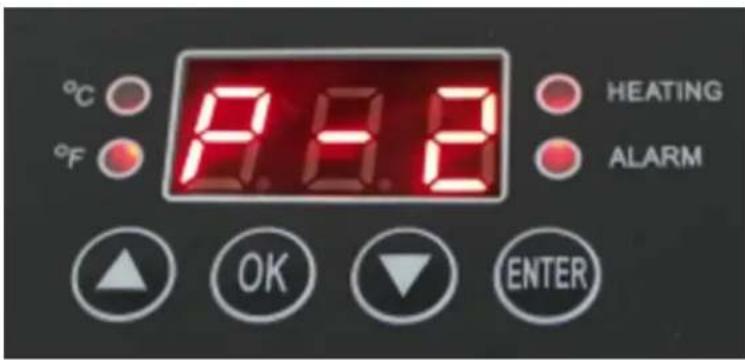

5) "P-2" ilmestyy näytölle.

°C °F 2.8 HEATING ALARM OK ENTER

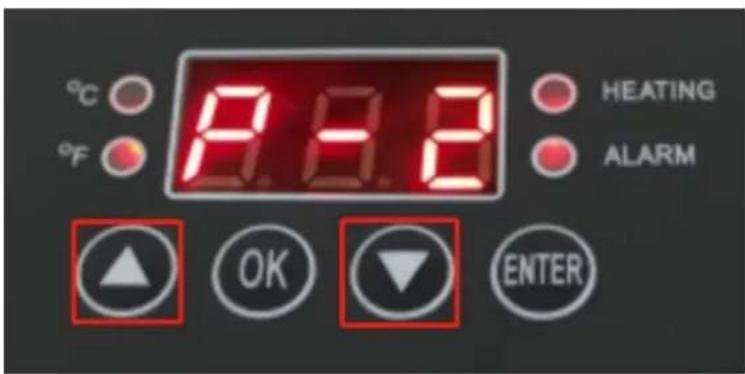

6) Paina " △ " tai " ▽ " -nuolia asettaaksesi tarvitsemasi aika, paina sitten OK-painiketta 2-3 sekunnin ajan tallentaaksesi asetuksen.

°C 8.8.8 HEATING ALARM OK ENTER

Vaihda Celsiuksen ja Fahrenheitin välillä

1) Pidä "OK"-näppäintä painettuna.
2) Näytössä näkyy P-3.
3) Paina "△" tai "▽"-nuolia vaihtaaksesi Fahrenheit- ja Celsius-asteen välillä.
4) Pidä "OK"-näppäintä painettuna tallentaaksesi asetuksen.

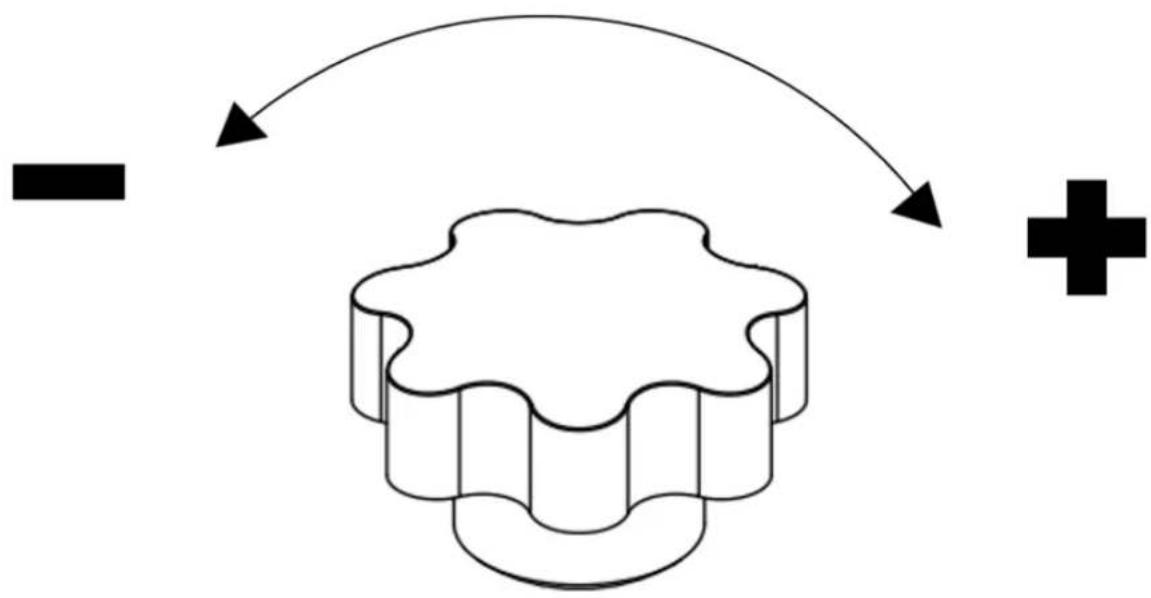

Paineen säätö

• Aseta materiaali työpöydälle, säädä painenuppi sopivaan asentoon.
• Kierrä myötäpäivään lisätäksesi painetta.
• Kierrä vastapäivään vähentääksesi painetta.

Suositellut asetukset

Materiaali	Lämpötila	Aika	Kommentit
Puuvillaiset vaatteet	320-360°F (160-180°C)	30 sek.	Käytä lämpösiirtopaperia, jossa kuva on käänteisessä muodossa.Varmista, että vaatteiden osat, jotka eivät ole lämmönkestäviä (kuten muovinapit), eivät kosketalämmitettyä levyä.Tulosta korkealla paineella.
Pellava kangas
Tekokuitukangas	300-320°F (150-160°C)	20 sekuntia	Käytä lämpösiirtopaperia, jossa kuva on käänteisessä muodossa.Varmista, että vaatteiden osat, jotka eivät ole lämmönkestäviä (kuten muovinapit), eivät kosketalämmitettyä levyä.Tulosta keskipaineella.
Tyynyt	340°F (190°C)	50 sek.	Käytä lämpösiirtopaperia, jossa kuva on käänteisessä muodossa.Varmista, että vaatteiden osat, jotka eivät ole lämmönkestäviä (kuten muovinapit), eivät kosketalämmitettyä levyä.Tulosta korkealla paineella.
"Tyypillinen valkoinen ei-puuvillakangas"

Huomautus : Yllä olevat parametrit ovat vain tiedoksi. On suositeltavaa testata valitut parametrit pienellä näytteellä löytääksesi parhaat parametrit tuotteellesi

Grafiikan soveltaminen materiaaliin

1) Aseta materiaali työtasolle ja säädä painenuppia oikean paineen saamiseksi.
2) Kytke virtapistoke pistorasiaan ja kytke virtapainike päälle.
3) Aseta haluamasi aika ja lämpötila.
4) Lämmityslevyn lämpötila alkaa nousta, kun se saavuttaa asetetun lämpötilan, aseta materiaali työpöydälle ja sulje levy painamalla kahvaa
5) Kun aika on kulunut, koneen hälytys soi, ota tuote pois.
6) Sammuta laite ja irrota virtajohto, kun et käytä sitä.

Huomio:

• Jos kahvaa on vaikea painaa, käännä paineensäätömutteria vastapäivään vähentääksesi painetta ja lisätäksesi keittotason ja työtason välistä etäisyyttä.
• Kun kahvaa painetaan, paineensäätömutteria ei saa kiristää liikaa. Tämä voi tuntua, kun on paljon vastustusta.
• Älä yritä käsitellä tuotteita, jotka eivät ole lämmönkestäviä.

3.4. Puhdistaminen ja huolto

a) Ennen jokaista puhdistusta, säätöä, lisävarusteiden vaihtoa ja kun laite ei ole käytössä, irrota virtapistoke ja jäähdytä laite kokonaan.
b) Pintojen puhdistukseen saa käyttää vain aineita, jotka eivät sisällä syövyttäviä aineita.
c) Jokaisen puhdistuksen jälkeen kaikki osat tulee kuivata perusteellisesti ennen kuin laitetta käytetään uudelleen.
d) Laitetta tulee säilyttää kuivassa ja viileässä paikassa suojattuna kosteudelta ja suoralta auringonvalolta.
e) Laitteen suihkuttaminen vesisuihkulla tai laitteen upottaminen veteen on kielletty.
f) Laite tulee tarkastaa säännöllisesti sen teknisen tehokkuuden ja mahdollisten vaurioiden varalta.
g) Käytä puhdistamiseen pehmeää puhdistusliinaa.

Käytettyjen laitteiden hävitys:

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.

Ongelmien karttoittaminen :

Ongelma	Mahdollinen syy	Ratkaisu
Lähtölaskenta ei toimi ja lämpötila on noussut normaalisti.	Paine ei ole sopiva.	Säädä painenuppi uudelleen ja paina kahvaa, kunnes kuulet napsahduksen ja ajastimen kuvake tulee näkyviin
Se ei kuumene tai saavuta näytössä näkyvää lämpötilaa.	Ongelma lämmityslaitteessa tai relevika.	1.Tarkista lämmitysliitännät.2.Vaihda lämmityselementti.
Ei värejä, haalistunut kuva.	Riittämättömän silityslämpötilan ja/tai - ajan vuoksi.	Säädä lämpötilaa tai pidennä lämmitysaikaa.Varmista, että malli on tiukasti kiinni materiaaleissa.
Hämärä, syvä väri, epäselvä kuva.	Lämpötila oli liian korkea tai painetta käytettiin pitkään.	Aseta alhaisempi lämpötila tai aika.Aseta materiaaleillesi sopivammat parametrit.
Lämpötilamittari ei ohjaa lämpötilaa, lämpötila nousee jatkuvasti.	Releen vaurio.	Vaihda rele
