BRUGSANVISNING AVR 5500F EURO5 MSW

Bemærk atijke brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdinsats for at få oversættelserne SSE præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en mensneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforstælser som følge af maskinelle fejloversættelser Safremt der opstør tvivl om seinen, henviser vi til den engelske brugsanvising da dette er den officielle version.

Tekniske data

Parameterbeskrivelse	Parameterværdi
Produktnavn	Dieselgenerator
Model	MSW-AVR 8500F MAX EURO5	MSW-AVR 8500S MAX EURO5
Motortype	encylindret, firetakts, luftkølet, diesel
Forsyningsspænding [V~] / Frekvens [Hz]	230V ~ / 400V ~ / 50 Hz
Nominel effekt [kW]	8,0
Maksimal effekt [kW]	400V ~: 8.5	400V ~: 8.5
	230V~: 2,83	230V~: 7,22
DC-udgang	12V / 8,3A
Effektfaktor	1
Nominel hastighed [o/min]	3000
Type motorolie	Anbefalet 10W40 til 4-takts dieselmotorer med rengøringsadditiver, API CC-standard eller hjere
IP-klasse	IP23
Brændstoffankkapacitet [L]	30
Kapacitet af motorolietank [L]	2,5
Maksimal omgivelsestemperatur [°C]	+40
Dimensioner (LxBxH) [mm]	780 x 590 x 835	1070 x 730 x 820
Vægt [kg]	144,2	220

Parameterbeskrivelse	Parameterværdi
Produktnavn	Dieselgenerator
Model	MSW-AVR 5500F EURO5
Motortype	encylindret, firetakts, luftkølet, diesel
Forsyningsspænding [V~] / Frekvens [Hz]	230V ~ / 400V ~ / 50 Hz
Nominal effekt [kW]	5,0
Maksimal effekt [kW]	400V~: 5.5
	230V~: 1,83
DC-udgang	12V / 8,3A
Effektfaktor	1
Nominel hastighed [o/min]	3000
Type motorolie	Anbefalet 10W40 til 4-takts dieselmotorer med rengøringsadditiver, API CC-standard eller højere
IP-klasse	IP23
Brændstoftankkapacitet [L]	12,5
Kapacitet af motorolietank [L]	1,65
Maksimal omgivelsestemperatur [°C]	+40
Dimensioner (LxBxH) [mm]	740 x 495 x 700
Vægt [kg]	107

Parameterbeskrivelse	Parameterværdi
Produktnavn	Dieselgenerator
Model	MSW-AVR 5000S EURO5	MSW-AVR DG750 EURO5
Motortype	encylindret, firetakts, luftkølet, diesel
Forsyningsspænding [V~] / Frekvens [Hz]	230V ~/400V ~/50 Hz
Nominal effekt [kW]	4,6
Maksimal effekt [kW]	400V~: 5.0230V~: 4,25	400V~: 4,6230V~: 1,65
DC-udgang	12V / 8,3A
Effektfaktor	1
Nominal hastighed [o/min]	3000
Type motorolie	Anbefalet 10W40 til 4-takts dieselmotorer med rengøringsadditiver, API CC-standard eller højere
IP-klasse	IP23
Brændstoffankkapacitet [L]	16	12,5
Kapacitet af motorolietank [L]	1,65
Maksimal omgivelsestemperatur [°C]	+40
Dimensioner (LxBxH) [mm]	920 x 520 x 685	700 x 490 x 675
Vægt [kg]	160	114

Parameterbeskrivelse	Parameterværdi
Produktnavn	Dieselgenerator
Model	MSW-AVR 6000S EURO5
Motortype	encylindret, firetakts, luftkølet, diesel
Forsyningsspænding [V~] / Frekvens [Hz]	230V ~ / 400V ~ / 50 Hz
Nominal effekt [kW]	5,5
Maksimal effekt [kW]	400V~: 6.0 230V~: 5,1
DC-udgang	12V / 8,3A
Effektfaktor	1
Nominal hastighed [o/min]	1
Type motorolie	Anbefalet 10W40 til 4-takts dieselmotorer med rengøringsadditiver, API CC-standard eller højere
IP-klasse	IP23
Brændstoffankkapacitet [L]	16
Kapacitet af motorolietank [L]	1,65
Maksimal omgivelsestemperatur [°C]	+40
Dimensioner (LxBxH) [mm]	920 x 520 x 630
Vægt [kg]	167

Parameterbeskrivelse	Parameterværdi
Produktnavn	Dieselgenerator
Model	MSW-AVR 7500F EURO5	MSW-AVR 7500S EURO5
Motortype	encylindret, firetakts, luftkølet, diesel
Forsyningsspænding [V~] / Frekvens [Hz]	230V ~/400V ~/50 Hz
Nominal effekt [kW]	7,0
Maksimal effekt [kW]	400V~: 7.5	400V~: 7,5
	230V~: 2,5	230V~: 6,37
DC-udgang	12V / 8,3A
Effektfaktor	1
Nominal hastighed [o/min]	3000
Type motorolie	Anbefalet 10W40 til 4-takts dieselmotorer med rengøringsadditiver, API CC-standard eller hjere
IP-klasse	IP23
Brændstoffankkapacitet [L]	12,5	16
Kapacitet af motorolietank [L]	1,65
Maksimal omgivelsestemperatur [°C]	+40
Dimensioner (LxBxH) [mm]	945 x 500 x 870	920 x 520 x 685

Denne vegledning har til formål at hjælpde dig med at sikre sikker og pålidelig brug. Dette produit er designet og producerket strengt i henhold til tekniske indikationer, ved hjælp af de nyeste teklogier og komponenter samt opretholdse af de højeste kvalitetsstandarder.

LÉS OG FORSTA DENNE BETJENINGSVEJLEDNING OMHYGGELIGT INDEN ARBEJDET PABEGYNDES.

For at sikre en lang og pälidelig drift af apparatet er det nödvendigt at sorge for den korrekte betjening og vedligeholdelse i overensstemmelse med retningslinjerne angivet i/DDne betjeningsvejledning. De tekiske data og specifikationer angivet i/DDne betjeningsvejledning er aktuelle. Producenten forbeholder sig retten til at foretageændringer i forbindelse med forgelse af kvaliteten. Apparatet er designet og bygget på en sādan måde, at risikoen for støjemission begrænses til det laveste niveau.

Symbolforklaring

CE	Produkt opfylder kravene, angivet i de relevante sikkerhedsstandarder.
	Læs betjeningsvejledningen inden brug.
	Produkt er genanvendeligt.
	FORSIGTIG! eller ADVAREL! eller HUSK! som beskriver en situation (generelt adverselstegn).
	Brug høreværn. Eksponering for støj kan forårsage høretab.
	Brug beskyttelseshandsker.
	Brug specielt fochtøj.
	Brug et beskyttende forklæde.
	OBS! Advarsel mod elektrisk stød!
	OBS! Brandfare - letantændelige materialer!
	Adversel mod risiko for forgiving af giftige stoffer!
	Nødstop!
	Obs! Varm overflade kan forårsage forbrændinger!
	Rygning forbudt iærheden af apparatet. Apparatet indeholder brandfarlige stoffer.

OBS! Illustrationerne i++, betjeningsvejledning er kun til reference og kan i nogle detaljer afvige fra det faktiske produit.

2. Brugssikkerhed

OBS! Læs alle sikkerhedsadvorsler og instruktioner. Manglende overholdelse af

Udtrykket "apparat" aller "produkt" i advarslerne og i beskrivelsen af vegledningen henviser til:

Dieselgenerator

2.1. Elektrisk sikkerhed

a) Apparatets stik skal passer til stikkontakten. Du må ikkeændre stikket på nogenmxde.Originale stik og passende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jordede dele sāsom rør, radiatorer, ovne og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordet og rører ved encheden, mens du er udsat for direkte regn, vådt fortov eller arbejder i et fugtigt miljø. Vand, derkommen ind i apparatet, øger risikoen for skader og elektrisk stød.
c) Rør ikke ved apparatet med våde eller fugtige hænder.
d) Det er forbidt at bruge udstyret, hvis forsyningsledningen er defekt eller viser tydelige tegn på slitage. En autoriseret elektriker aller servicetekniker skal udskifte den beskadigede ledning
e) For at undgå elektrisk shock må man/DDype ledningen, stikket og selve udstyret i vand eller andre væsker. Det er/DDke tilladt at anvende udstyret på våde overflader.
f) Udsæt ikke encheden for vand, herunder regn, sne og tæt tæge.
g) Apparatet skal vare jordet for brug.

2.2. Sikkerhed på arbejdspladsen

a) Oprethold ordin på arbejdspladsen og god belysning. Uorden eller)darlig belysning kanfore til ulykker.Ver fremadrettet,se hvad du laver,og brug sund fornuft,nar du bruger dette udstyr.
b) Apparatet mä ikke bruges i eksplosionsfarlige atmosfærer, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Apparatet danner gnister, som kan antænde støv eller dampe.
c) Hvis du er i tvivl om produitet fungerer korrekt, aller hvis der findes skader, skal du kontakte producentens kundeservice.
d) Produktet mä udelukkende repareres af producentens serviceafdeling. Det er forbudt at reparere udstyret selv!
e) I tilfælde af ild ell er brand under apparatets drift skal du kun brugetorpulverslukkere ell kuldioxid (CO2) ildslukkere til at slukke ilden.
f) Ingen børn eller uauthoriserede personer ma opholde sig pa arbejdspladsen.
g) Brug apparatet i et godt ventileret omrade. Fd du bruger apparatet i et lukket rum, skal du sikre dig, at udstodningsgasserne ledes ordentligt ud. Maskinen producerer skadelig kulmonoxid. Der skal vare en fri plads pamindst 1,5 m omkring apparatet.
h) Sikkerhedsmærkaterne bør kontrolleres regelmaessigt. Hvis klistermærkerne er ulæselige, skal de udskiftes.

i) Gem betjeningsvejledningen til senere brug. Hvis apparatet videregives til tredjemand, skal betjeningsvejledningen ogsa afleveres sammen med apparatet.
j) Hold apparatet væk fra børn og kæledyr.
k) Under brug af udstyret i kombination med andet udstyr skal anvisninger indeholdt i vegledninger for andet udstyr ogsa overholds.

OBS! hold børn og andre personer væk fra maskinen, mens den er i drift.

2.3. Personlig sikkerhed

a) Du ma ikke betjene dette apparat, hvis du er traet, syg eller pavirket af alcohol, stoffer eller medicin, der kan forringe din evne til at betjene apparatet.
b) Apparatet er ikke beregnet til at blive brugt af personer (herunder børn) med nedatte mentale, sensoriske eller intellektuelle Funktioner aller personer, der mangler erfaring og/eller viden, medmindre de er under opsyn aller er blevet instrueret af en person, der er ansvarlig for deres sikkerhed, om, hvordan de skal betjene apparatet.
c) Enheden kan betjenes af fysisk egnede personer, som er i stand til at betjene apparatet og som er blevet uddannet i miljø og sikkerhed.
d) Vær forsigtig og brug sund fornuft,ningen betjener apparatet. Et øjebliks uopmaerksohed under betjening af apparatet kan medføre alvorlig personskade.
e) Brug det personlige beskyttelsesudstyr, der kræves til betjening af apparatet, der er angivet i punkt 1 i symbolbeskrivelsen. Undgå kontakt med svovlsyre i batteriet. Brug af passende, certificeret personligt beskyttelsesudstyr reducerer risikoen for personskade.
f) Apparatet er ikke et legetøj. Børn bør være under opsyn for at sikre, at de/DDneke leger med apparatet.
g) Det batteri, der er monteret på encheden, indeholder svovlsyre - beskyt hud og øjne, när du handterer batteriet, og hvis dukommen ikontakt medHUDen, skal du straks vaske det sted, hvor du kommer ikontakt med HUDen, med rent vand.

2.4. Sikker drug af apparatet

a) Maskinen skal vare placeret pa et stabilt underlag.

b) Brug/DD, hvis ON/OFF-knappen/DD. (tender og slukker/DD). Apparater, der/DD kan styres med kontakten er farlige, ma/DD fungere og skal repareres.
c) Opbevar ubrugteprodukterumen for børns rækkevidde og for personer, der icke erbekendt med apparatet ellr denote manual. Produktterne er farlige i henderne pa uerfarne brugere.
d) Hold Produktet i god stand.
e) Opbevar apparatetutilgengeligt for børn.
f) Reparation og vedligeholdelse af apparater bør udfores af kvalificerede personer, der kun bruger originale reservedele. Dette vil sikre sikker brug.
g) For at sikre apparatets konstruerede driftsintegritet ma du ikke fjerne fabriksiŋstellere de dæksler eller fjerne skruer.
h) När du transporterer eller flytter enheden fra lageret til anvendelsesstedet, skal du overholde de sundheds- og sikkerhedsregler for manuel händtering, der gælder i det land, hvor enheden anwendes.
i) Afterlad ikke apparatet.uden opsyn,ningen er tændt.
j) Det er forbudt at forstyrre konstruktionen af apparatet for at ændre dets parametre eller konstruktion.
k) Hold apparatet væk fra varmekilder og ild.
I) Sorg for, at dieselfyldningsdakslet er strammet after pafyldning.
m) Kontroller motorolieniveauaut regelmæssigt. Bajonetten pågressive drejes. Fyld op after behov. Motorolen skal skiftes regelmæssigt som beskvet i afsnittet "Vedligeholdelse". Det anbefales at skifte motorolie,ningar motoren er varm. Det er forbudt at tilsette eller udskifte motor-ller dieselolie, mens motoren er i gang.
n) Tilslut-ilke enhederne til generatoren i 3 minutter after start for at kontrollere, om enheden-ilke udsender forstyrende lyde aller udstødningsgasser.
o) Lad darüber to aller flere encheder, der er tilsluttet generatoren, kore smtidig for at undgå overbelastning. Tend for apparaterne et after et, og begynd med det apparat, der har den hjoeste effekt.
p) Brug kun enheden på en plan overflade for at sikre korrekt olieflow.
q) Apparatet varmes op, när det er i brug, og forbliver varmt i et stykke tid, after at det er slukket. Rör ikke ved apparatet og dets dele, för de er afkølet.
r) Brug ikke apparatet.udenfor i)darligtvejr.
s) Enheden skal vare jordet.
t) Dieselbrændstof skal vare fri for alle urenheder og vand.
u) Brug aldrig apparatet uden luftfilteret monteret.
v) Før rengøring, justering, udskiftning af tilbehør, og nær apparatet ikke er i brug, skal du slukke motoren og køle apparatet helt ned.
w) Sørg for, at brændstoffet kun opbevares i godkendte beholderere (f.eks. dunke).

x) Tank/DDk brændstof i nærheden af gnistkilder, aben ild ell erbrændende cigarette.
y) For du fylder brandstof pa, skal du standse motoren. Tank aldrig brandstof pa, mens motoren er i gang eller stadig er varm. Ellers kan spildt eller fordampet brandstof antendes af motorens gnister eller varme fra lyddamperen.
z) Overfyld/DDbrændstoftanken,og undg@at spilde brændstof,nar du fylder brændstofp. Spildt brændstofller dampe kan antendes.Hvis der sker et spild,skal du sikre dig,at omradet er tort,for du starter motoren.
aa) Under transport: Stop enchedens motor. Luk og fastgør brandstoftankdakslet, og drej brandstofventilen til positionen "OFF-O". Tøm dieselbrandstoffet, for du transporterer det over lange afstande eller på ujævne veje.
bb) Hold brandbare materialer (benzin, tandstikker, halm osv.) væk fraudstødningen.
cc) FORSIGTIG: risiko for at beskadige motoren ved at bruge forkert brandstof!

OBS! Selv om produit er designet til at vare sikkert og har tilstrækkelige sikkerhedsforanstaltninger og på trods af de ekstra sikkerhedsfunktioner, som brugeren har fæt stillet til rådighed, er der stadig en lille risiko for ulykker eller skader ved handtering af produit. Det anbefales at udvise forsigtighed og sund fornuft,ningar du bruger det.

3. Brugsanvisning

Enhver skade, der skyldes forkert brug, er brugerens ansvar.

3.1. Produktoversigt

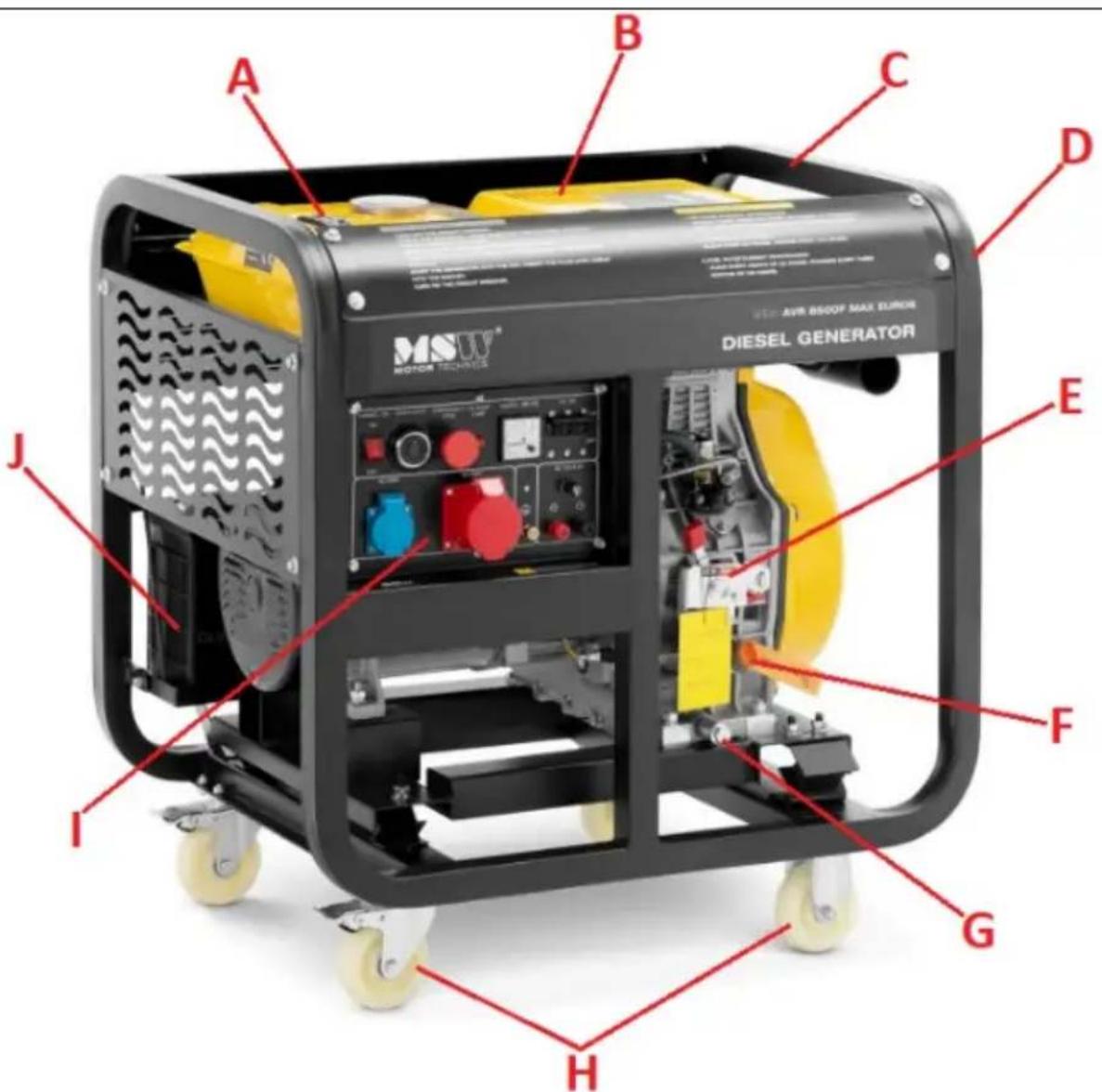

Aben generator på eksemplet af modellen MSW-AVR 8500F MAX EURO5 (andre er tilsvarende):

A. Brændstoftank
B. Udstødningslydæmper (skjult under det gule dæksel)
C. Støttebjælke
D. Luftfilterhus
E. Gashåndtag
F. Motoroliepafyldningsprop med oliepind
G. Motorolieaftapningsprop
H. Transporthjul (2x med bremse + 2xildenafil)
I. Kontrolpanel med stikkontakter

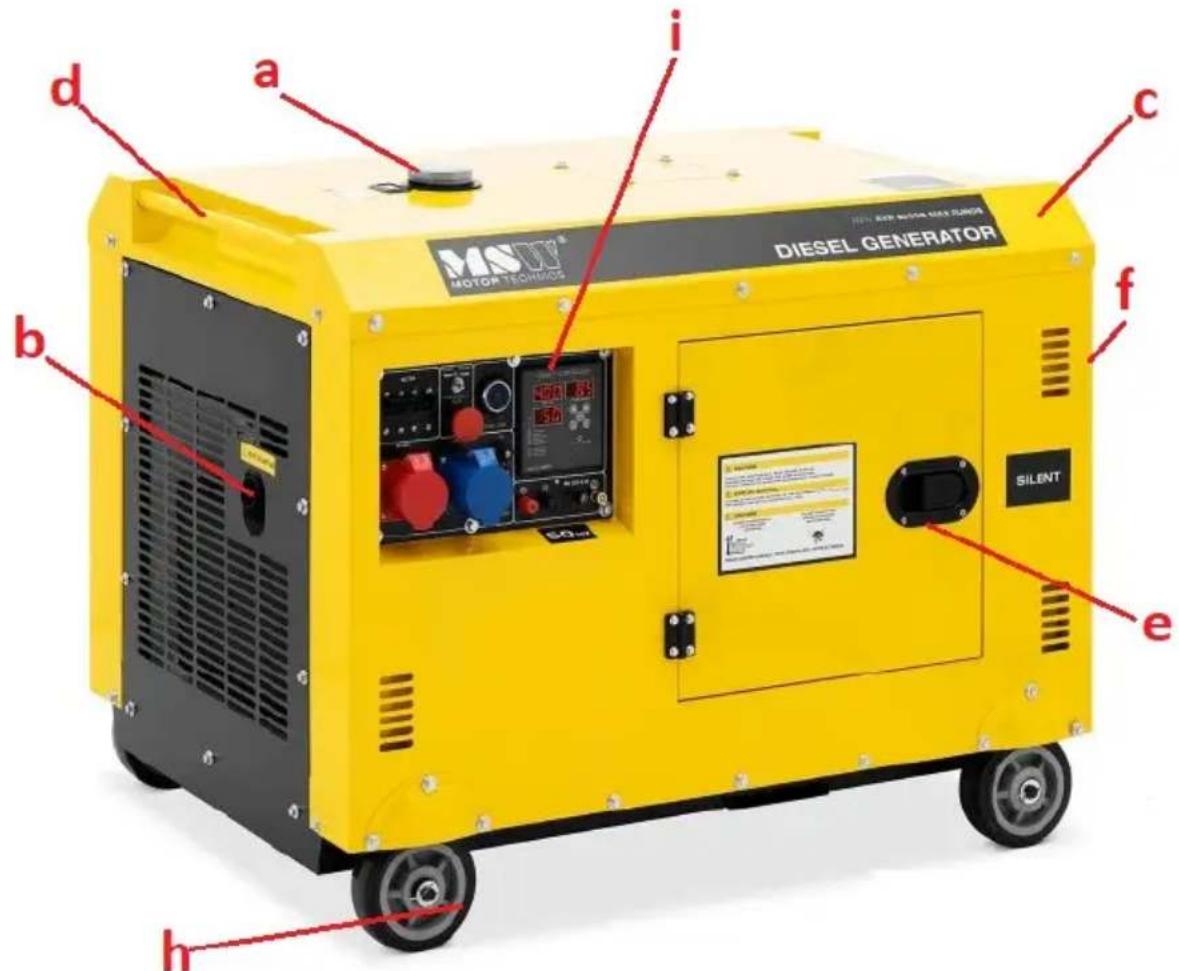

Lukket generator after modellen MSW-AVR 8500S MAX EURO5 (andre lignende):

a. Tankens brandstofpafyldningsdaksel
b. Udstødningslydæmpers
c. Kabinet
d. Transporthändtag
e. Klap til motoren og dens händtering (på begge sider)
f. Adgang til luftfilteret (på sider -化进程 på billeddet)
h. Transporthul

3.2. Klargøring til drift

Den omgivende temperatur må ikke overstige 40^ , og den relative luftfugtighed må ikke overstige 90% . Placer enheden på en@made, der sikrer god luftcirkulation, og placer den på et godt ventileret sted.

OBS! Hold en afstand på mindst 1,5m fra hvver af enhedens vægge

Hold apparatet væk fra varme overflader. Brug alto apparatet på et jævnt (om muligt - plant), stabilt, rent, brandsikkert og tørt underlag og ut den for børns og personer med nedsatte mentale, sensoriske og intellektuelle Funktioner.

FØR FØRSTE OPSTART:

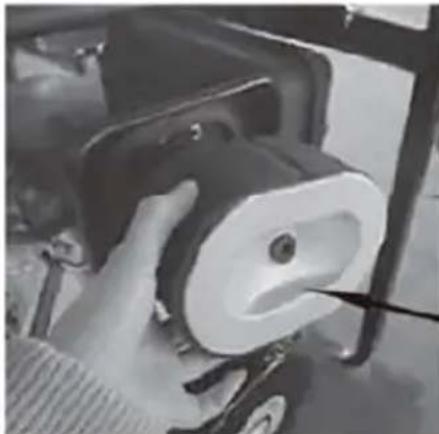

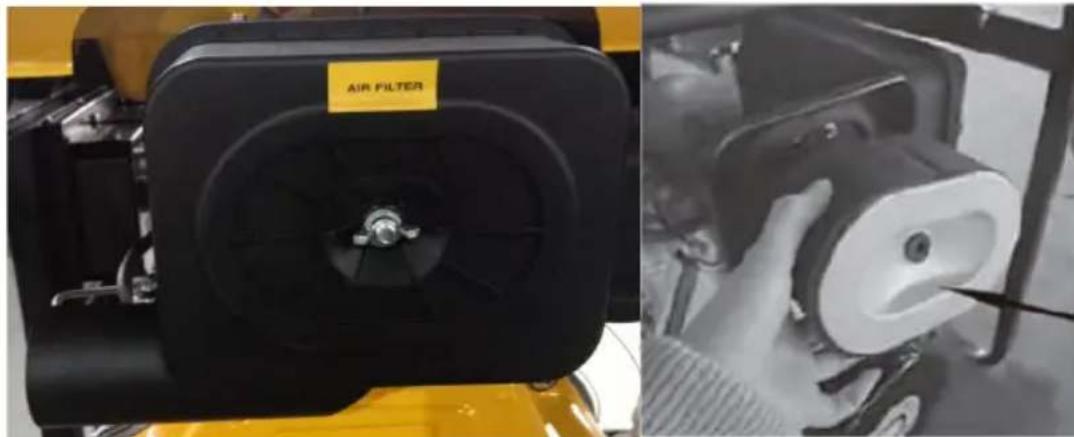

Før hv er opstart skal du kontrollere, at luftfilteret er rent og korrekt monteret. Hvis motoreffekten falder, eller hvis udstødningsgassens farve er forkert (mørk ell er blålig hvid), skal du udskifte filteret ved at skrue dækslet af huset. BEMÆRK: Start ikke maskinen.uden luftfilter!

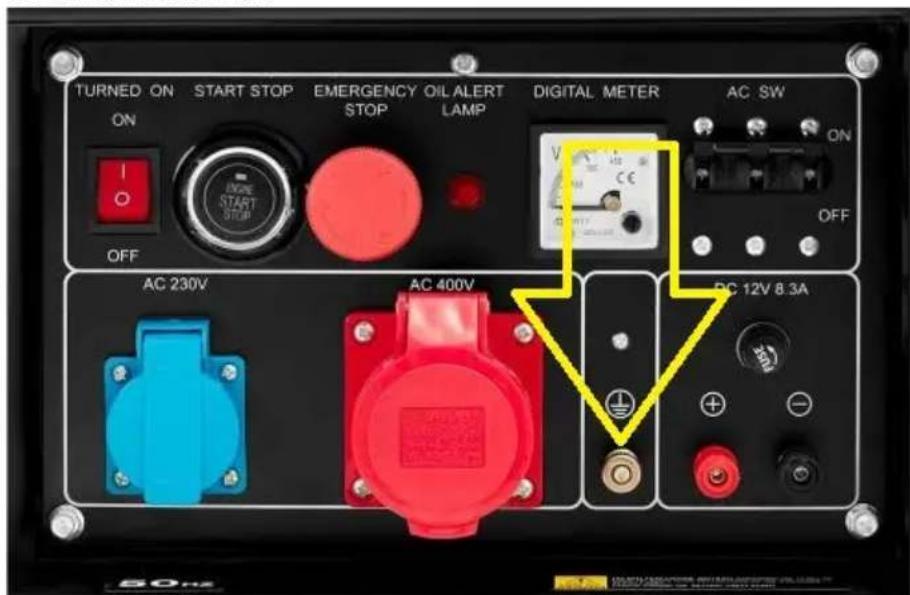

• Jord forbind maskinen ved at forbinde dens masse (se jord forbindelsen på betjeningspanelet) til jorden med et særlicht jordingskabel (medfølger ikke) - se billedet nedenfor:

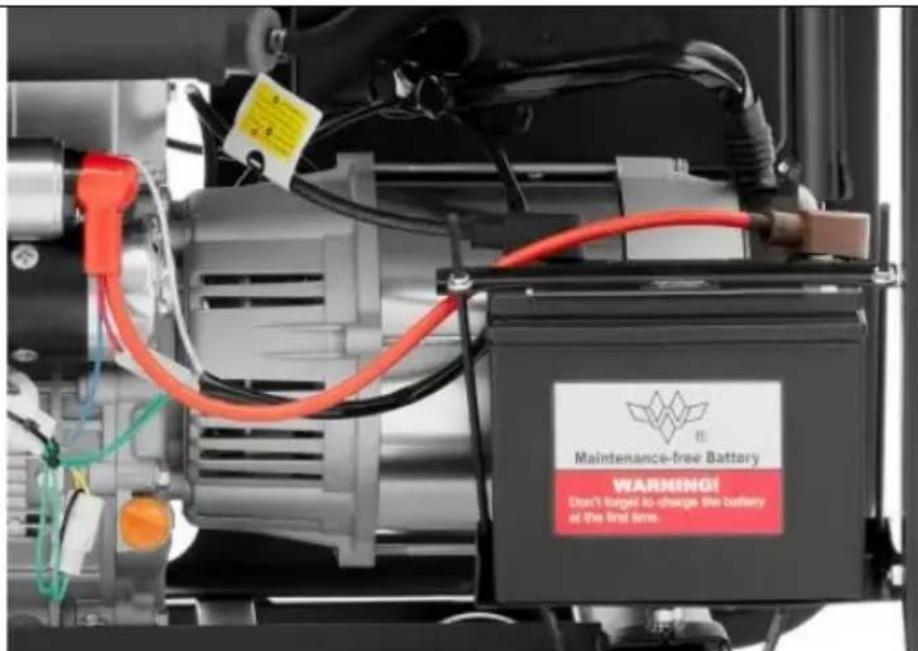

• Under transport kan enhedens startbatteri ære afbrudt under transport. Før brug skal du derfor tilslutte enhedens jordklemme ("-" kabletsicine farve) og eventuelt strømklemmen ("+" kablets rɒde farve) - se markeringen på batteriet:

• Enhedens motor er heller ikke fyldt med olie under transport, men har kun sport af olie, som de interne komponenter i drivaggregatet smøres med. Før motoren startes forste gang, skal motorens krumtaphus pafyldes olie gennem oliepindenes hul, mens maskinen står på en plan overflade:

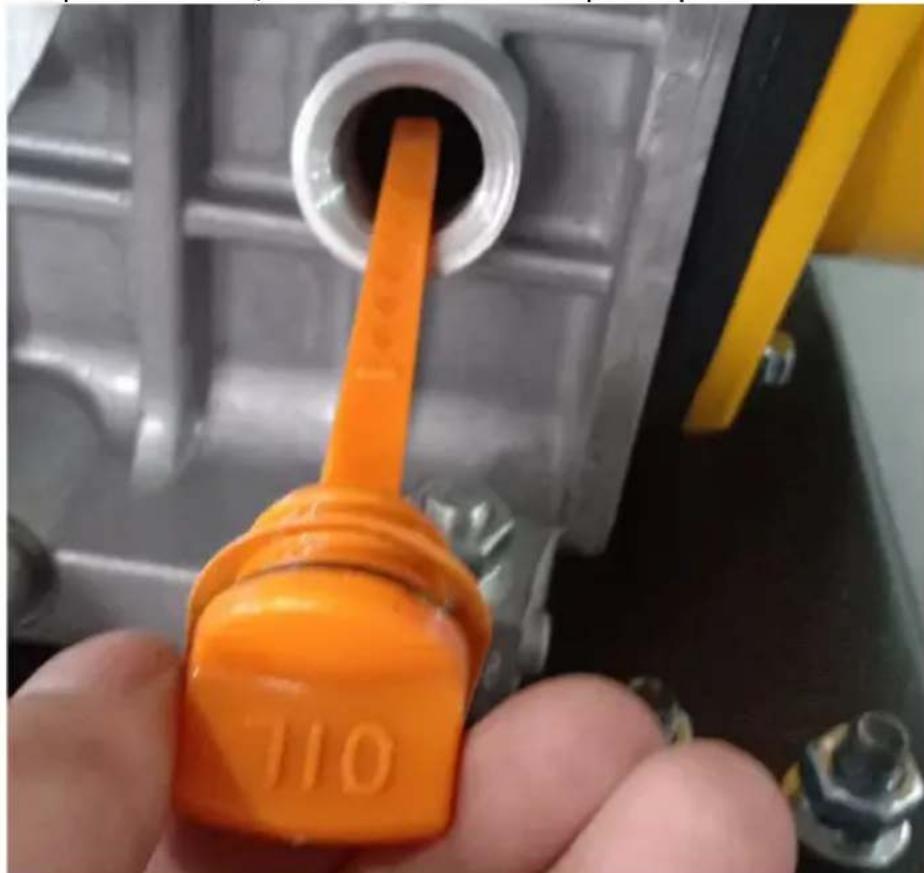

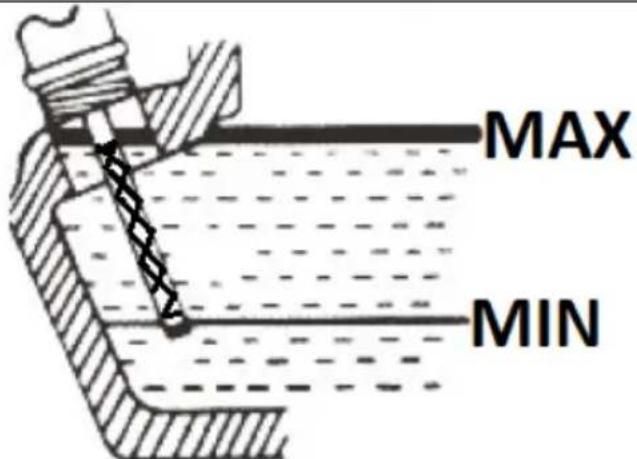

Det korrekte olieniveau skal ligge inden for det tilladte omrade på oliepinden, dvs. i det ribbede felt - after pafyldning af olie tørres oliepinden af, og den sættes derefter welt ind i hullet, hvorefter den trækkes ud after et par sekunder for at kontrollere, hvor olien nár frem til oliepinden.

Det anbefales at holde sig tættere på den øvre grænse af det tilladte område. Hvis maskinen betjenes med en forkert mxngde motorolie, kan den blive beskadiget!

I tilfæle de af overfyldning skal den overskydende olie suges ud. Brug kun frisk motorolie af den anbefalede type (se tabellen med tekniske data).

VIGTIGT: Nogle modeller er udstyret med en indicator for lavt olieniveau ("OIL ALERT LAMP" aller "OIL LEVEL INDICATOR") på motoren, som signalerer,+nar olieniveauet falder under den tilladte granse, og slukker motoren automatisk. Det er dog værd at kontrollere motorolieniveauet regelmæssigt - helst før hvert arbejde med encheden, narr motoren stadig er kold, og al olien er i krumtaphuset.

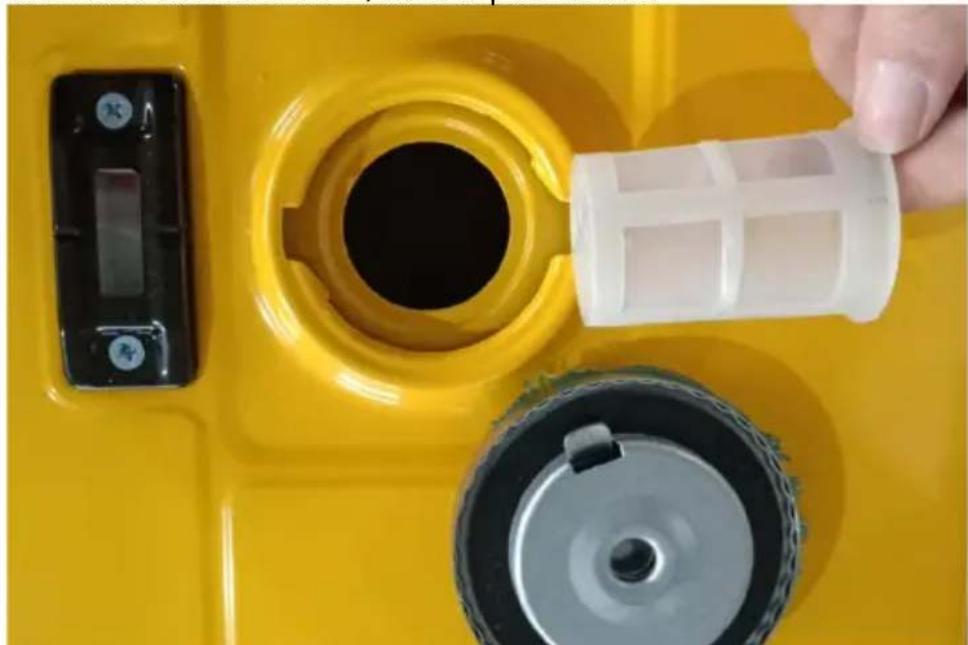

Før对不起 start skal du hælde brændstof i tanken - brug kun frisk, rent dieselbrændstof. När du fylder brændstof i tanken, ma du aldrig fjerne netfilteret, der er placeret i tankens indløbsåbning. Det maksimale brændstofniveau kan ses på maleren ved sider af pafyldningsanlageget - overskrid ikke helte det rode felct på skalaen.

När brændstoff er opbrugt, skal du slukke for apparatet, før du fylder brændstof på. När du fylder brændstof på, skal du vare opmærksom på ikke at

spilde brændstof på apparatet, da det kan forårsage antændelse. Tør straks spildt brændstof op.

3.3. Betjening af udstyret.

3.3.1 INDKØRSEL AF MOTOREN

I de Forste 20 timers drift er maskinens motor udsat for sakaldt korsel. I donne periode skal du undgå at overbelaste motoren, när du arbejder med apparatet, og skift motorolien after donne periode eller after den Forste maneds drift - alt after hvad derkommen Forst.

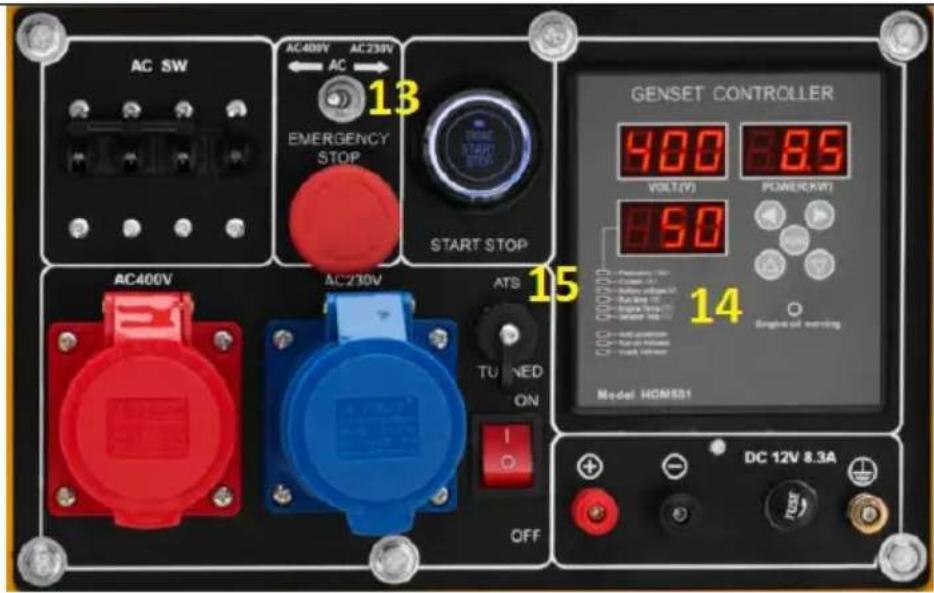

3.3.2 BETJENINGSPANEL

1. Tændingsafbryder ON/OFF (tændt/slukket)
2. Startknap
3. Nødstopknap
4. Indikator for lavt tryk / olieniveau
5. Spændingsindikator
6. Overstrømsafbryder
7. 1-faset stikkontakt 230V
8. 400V 3-faset stikdase
9. Tilslutning af en ekstern jordingselektrode
10. 12V-udgangssikringsstik
11. 12V poludgange
12. Tændingslås med starter
13. 230/400V stikkontakt
14. Kontrolpanel for encheden
15. Indgang til ATS-controlleren (valgfrit)

3.3.3 START AF MOTOREN

a) Sorg for, at afbryderen (6) er i positionen "ON" (tendt).

b) Spolstarter (udvalgte modeller):

• Tænd forændingen - saet kontakten (1) i positionen "ON" (tændt).

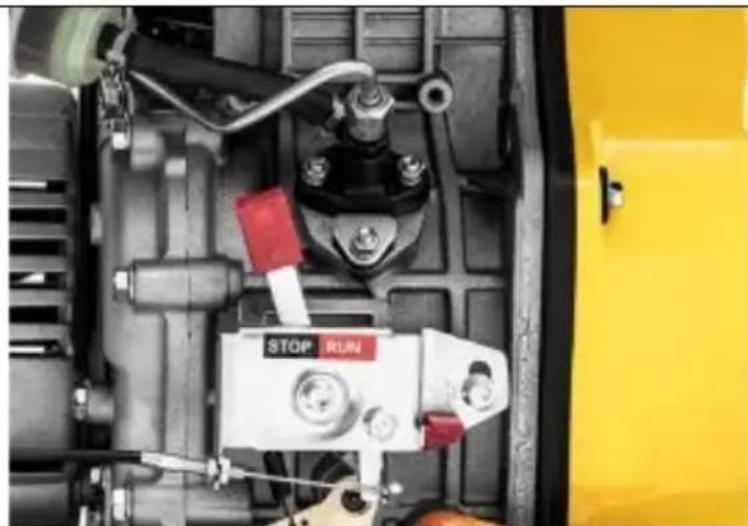

  Sæt gashändtaget i positionen RUN (se billeddet nedenfor):

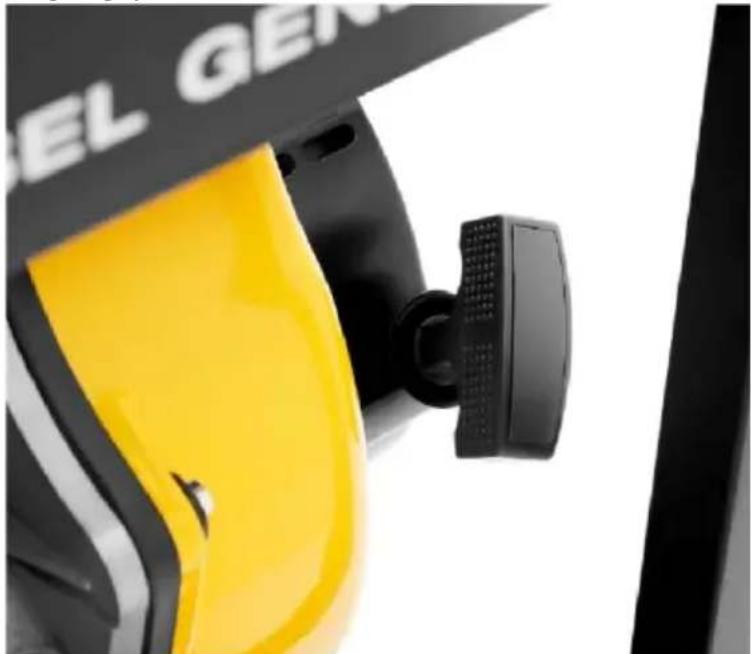

• Tag fat i og træk i händtaget til starthändtaget. Træk ∀rst let, indtil du mærker modstand, og træk derefter med en pludselig bevægelse.uden at slippe händtaget, indtil motoren starter. Hold den fast, ∀r du lader den vende tilbage til udgangspositionen - se billedet nedenfor:

BEMÄRK: Det kan vare vanskeligt at starte motoren under kolde forhold, og det kan derfor vare nødvendigt at trække i handtaget flere gange.

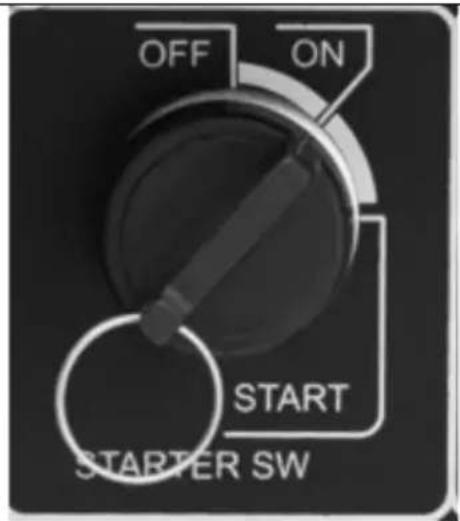

c) Elektrisk starter:

(kun MSW-AVR DG750 EURO5), saet noglen i taendingslasen.

Saatandingeniposition"ON".
Tryk på startknappen for at starte motoren ved at holde den nede, indtil motoren starter, eller, i tilfælde af MSW-AVR DG750 EURO5-modellen, holdændingsnøglen i positionen "START", indtil motoren starter. Normal start af motoren tager kun få sekunder, men under kolde forhold kan det tage lidt længere tid.

BEMÆRK: Hvis motoren ikke starter after 10 sekunder, skal du slippe startknappen/nøglen, vents 15 sekunder og prøve at starte motoren igen. Hvis du forsøger at starte motoren for*Længe, kan det svække batteriet.

När motoren er startet, skal du lade den køre,uden belastning i 3 minutter, indtil den har naet driftstemperatur.

3.3.4 ARBEJDE MED EN GENERATOR

• (udvalgte modeller) Vælg den strøm, du vil bruge med kontakten (230 eller 400V)
• Tilslut den aktuelle modtagerenhed (eller flere enheder, idet du altid starter med den enhed, der bruger mest strøm)
• Indstil gashandtaget til højere omdrejningstal - sæt det i positionen "RUN".
  Tend den tilslutte modtager -his der er flere apparater, skal du altid starte med det sterkeste apparat og tende dem en after en, ogsa startende med det sterkeste apparat, aldrig alle pa samme tid.

VIGTIGT: Før arbejdet pabegyndes, skal det kontrolleres, at generatoren er i stand til at bare belastningen fra det tilslutte udstyr. Hvis generatoren pludselig lukker ned, betyder det, at strømforbruget er for højt. Du kan forsøge at oghe hastigheden ved at sætte gashandtaget welt i "RUN"

positionen - se på spændingsmåleren (5) eller kontrolpanelet (14).

3.3.5 OPLADNING AF ET EKSTERNT BATTERI

• Nár generatoren er slukket, skal du forbinde de relevante poler med batteripolerne ("+-" - rød, "--" sort).
• Når du starter maskinen, begynder batteriet automatisk at blive oplatet takket vare den indbygede spændingsregulator.

VIGTIGT: Lad/DD: tildtet til generatoren, nDar den icke er taend.

3.3.6 SLUKNING AF

• Afbryd alle strømforbrugere.
• Lad den arbejde.uden belastning i ca. 3 minutter for at lade motoren køle af.
• Sluk motoren med startknappen (2) aller, for MSW-AVR DG750 EURO5-modelen, sæt startnøglen (12) i positionen "OFF".
• Sæt gashåndtaget i "STOP"-positionen. Det er øgså en alternatively metode til at lukke motoren ned (throttling).

3.3.7 N°DSTOP AF MOTOREN

• I tilfælde af en nødsituation aller en,anden farlig situation kan motoren slukkes med nødknappen (3) på kontrolpanelet. För genstart skalijke knap frist sættes tilbage i sin oprindelige position, dvs. drej den med uret, indtil den springer ud.

ActionvInterval>	Dagliig	Hver 1månedeller after20driftstimer	Hver 3.månedeller 100arbejdstimer	Hversjettemånedeller 500driftstimer	Hvertårllerafter1000driftstimer
Tøm eventuelt resterende brændstof i brandstoftanken.		X(eller for de/DDie)Længere
		er taget i drug)
Kontroller oliens tilstand i motoren	X
Kontroller for eventuelle lækager af motorolie	X
Kontroller, at alle skruer er stramt skruet fast.	X
Shift motorolie		X (kun den første udskiftnin g)	X
Kontroller/udskift luftfilteret				X (hvis der arbejdes i et ekstremt støvet miljø, skal dette interval forkortes tilsvarende)
Kontroller/udskift brændstofffilteret	X (kontrol)				X (ændring)
Inspicer brændstoffslangerne/rørene				X (udskiftes om nødvendig t)
Kontroller batteriets opladningstilstand	X

a) Tag netstikket ud og lade apparatet kole helt af inden hvre rengoring, justering ell er udskiftning af tilbehør, og onsnaar apparatet icke er i brug.

• Vent pà, at de roterende elementer stopper.

b) Brug kun ikke-ætsende midler til at rengre overfladen.
c) Alle dele skal törres grundigt after hv er rengoring og for apparatet genbruges.
d) Opbevar apparatet på et køligt og tørsted, beskyttet mod fugt og direkte sollys.
e) Det er forbudt at sprjte apparatet med en vandstrm aller nedsanken det i vand.
f) Sorg for, at vand ikke trænger ind gennem ventilationsåbningerne i huset.

g) Ventilationsåbningerne skal rengøres med en børste og trykluft.
h) Der bør udføres regelmæssiginspection af apparatet med hensyn til dens tekniske effektivitet og eventuelle skader.
i) Brug en blod klud til rengoring.
j) Lad/DDi kke bateriet sidde i eheden, hvis den icke skal bruges i Iaengere tid. Afbryd den fra eheden ved at afmontere den negative klemme (sort).
k) Brug ikke skarpe og/eller metalgenstande (f.eks. stålborste eller metalspatel) til rengøring, da de kan beskadige overfladen af apparatets materiale.

I) Skift af motorolie:

För du skifter motorolien, er det bedst at varme den lidd op ved at køre encheden et stykke tid. Varm olie er tyndere og vil derfor Ibe hurtigere ud.

FORSIGTIG: Olien kan vare varm umiddelbart after brug - risiko for forbrændinger!

• Sæt en beholder til den brugte olie under aftapningsproppen (G).

• Skru først oliepafyldningsdækslet af med oliepinden (a) og derefter aftapningsproppen (b):

• När olien/DDke lengere flyder, skrues aftapningsproppen (b) pa igen, og der fyldes frisk olie pa gennem pafyldningsproppen.

m) Udskiftning af luftfilteret:

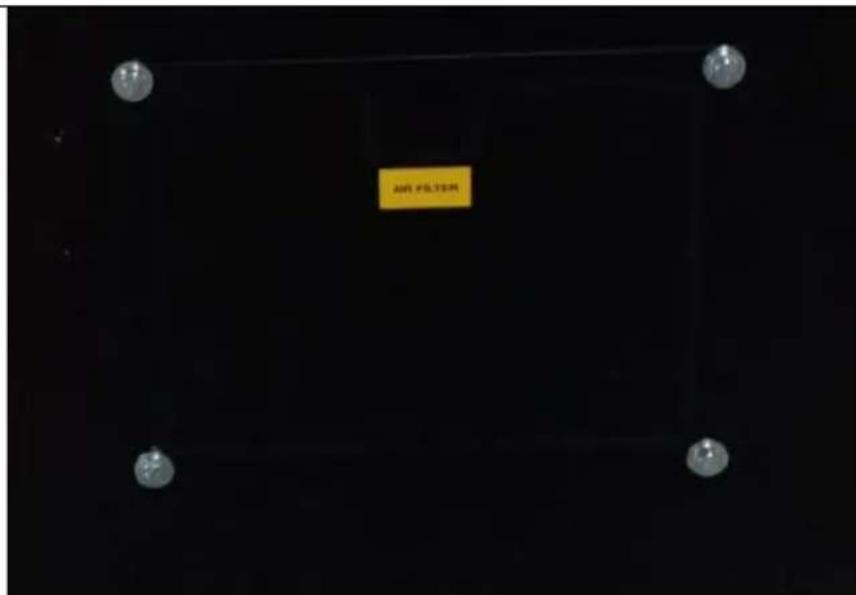

• (gælder kun for lukke generator) skrue klappen i sidehuset ("AIR FILTER") af for atkommen til filterhusdækslet:

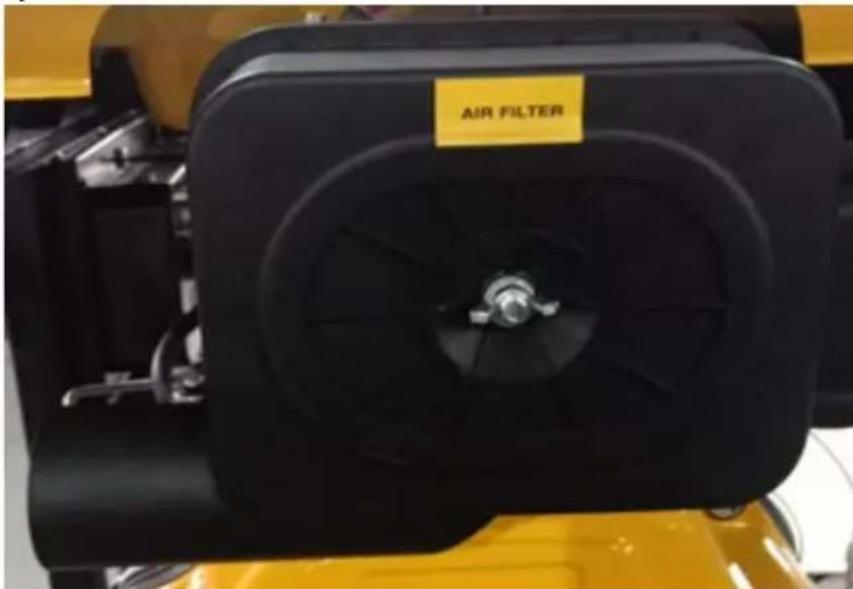

Fjern skruen til filterhusdakslet:

• Afmonter filteret, og kontrollér dets tilstand - om nødvendigt skal du blæse på det med trykluft (ikke for højt tryk) eller udskifte det med et nyt:

BEMAERK: filteret pågressive rengörres med rengöringsmidler og ikke smøres med olie!

n) Udskiftning af brændstofffilteret:

Brændstofffilteret er placeret på brændstofslangen mellem tanken og motoren:

Lad maskinen kole helt ned.
Tøm brændstoffet fra tanken.
Fjern bändene i enderne af brændstofslangerne på begge sider af filteret.
- Fjern filteret fra slangerne (drej filteret til højre/venstre - træk ikke kraftigt i det)
- Skyl det afmonterede filter i frisk dieselolie, aller udskift det om nødvendigt med et nyt filter.

o) Opbevaring/forlænget nedetid:

Kor maskinen uden belastning i 3 minutter.
När olien stadig er varm, men/DDr frisk, skal du udskifte den med en ny.
- Tilsæt et par ml frisk motorolie til forbrændingskammeret (fjern proppen på cylinderverdet).

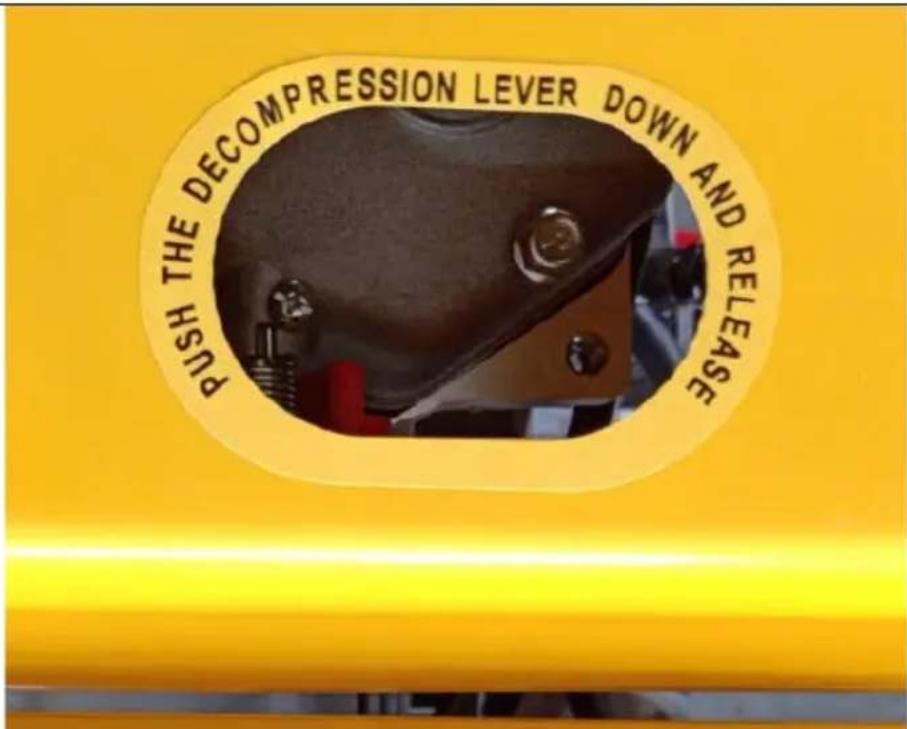

- (kun for motorer med rekylstarter) tryk på dekompressionshandtaget (se billedet nedenfor - i lukkede modeller, adgang after at det øverste dæksel ihuset er fjernet) og træk samtidig i starthandtaget 2-3 gange.

• (i tilfælde af motorer.uden rekylstarter) tryk på dekompressionshandtaget (se billeddet nedenfor) og drej starteren i 1-2 sekunder, men start/DDke maskinen.
• (kun for motorer med rekylstarter) Træk langsomt i starthandtaget, indtil du mærker modstand.
  Tøm brændstoff fra tanken.
• Rengør motoren.

INSTRUKTION FOR SIKKER BORTSKAFFELSE AF BATTERIER.

Apparaterne har et 12V-batteri.

Afmonter de brugte batterier fra encheden på samme@made, som du samlede dem.
Returner batterierne til det sted, der er ansvarlig for bortskaffelsen af disse materialer.

BORTSKAFFELSE F BRUGT UDSTYR.

Dette produit pågressive bortskaffes sammen med alminderigt husholdningsaffald ved slutningen af dets levetid, men skal bringse til et indsamlingssted for genbrug af elektriske og elektroniske apparater. Dette er angivet med symbolet på produit, brugsvejledningen aller emballagen. Materialerne, der bruges i apparatet kan genbruges i overensstemmelse med deres mærkning. Takket vaere genbrug, brug af materialer aller andre former for genbrug af brugte encheder yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Lokal administration giver dig oplysninger om det relevante punkt til bortskaffelse af brugte eheder..
