1 Om denne betjeningsvejledning

Denne betjeningsvejledning indeholder alle vigtige oplysninger for sikker omgang med diamant-tørboresystemet.

I denne betjeningsvejledning kaldes drivenheden også "apparat" eller "maskine".

Denne betjeningsvejledning beskriver kun anvendelsen af borestander BST 420 fra Baier.

Ved anvendelse af en anden borestander skal den tilsvarende betjeningsvejledning følges.

Henvisninger vedrørende illustrationer

Henvisninger til illustrationer, der befinder sig i starten af betjeningsvejledningen, vises i teksten med dette symbol 1 (her henvises f.eks. til illustration nr. 1).

1.1 Vigtige oplysninger

Læs betjeningsvejledningen

Før arbejdet med og ved apparatet påbegyndes, skal denne betjeningsvejledning samt sikkerheds- og farehenvisningerne læses omhyggeligt igennem og følges.

Opbevar altid denne betjeningsvejledning ved apparatet.

Der skal der bæres en godkendt mund-/næsefiltermaske!

1.2 Anvendte symboler i betjeningsvejledningen

FARE

"FARE" henviser til en overhængende fare, som kan medføre øjeblikkelig død eller alvorlig tilskadekomst.

→ Denne pil viser den tilhørende forholdsregel til afværgelse af den overhængende fare.

ADVARSEL

"ADVARSEL" henviser til en overhængende fare, som muligvis kan medføre død eller alvorlig tilskadekomst.

→ Denne pil viser den tilhørende forholdsregel til afværgelse af den overhængende fare.

FORSIGTIG

"FORSIGTIG" henviser til en overhængende fare, som kan medføre let eller middel tilskadekomst eller materielle skader.

→ Denne pil viser den tilhørende forholdsregel til afværgelse af den overhængende fare.

HENVISNING

"HENVISNING" henviser til mulige materielle skader, indeholder anbefalinger vedrørende brug og nyttige tip.

2 Sikkerhedshenvisninger

ADVARSEL

Læs alle sikkerhedshenvisninger, anvisninger, illustrationer og tekniske data, som dette elektroværktøj er forsynet med.

Hvis sikkerhedshenvisningerne og anvisningerne ikke følges, kan det medføre alvorlig tilskadekomst.

Gem alle sikkerhedshenvisninger og anvisninger til senere brug.

Begrebet "Elektroværktøj", der anvendes i sikkerhedshenvisningerne, refererer til netdrevet elektroværktøj (med netkabel) og batteridrevet værktøj (uden netkabel).

2.1 Arbejdspladssikkerhed

a) Hold arbejdsområdet rent og godt belyst.
Rod eller uoplyste arbejdsområder kan medføre ulykker.
b) Arbejd ikke med elektroværktøjet i eksplosive miljøer med brændbare væsker, gasser eller støv.
Elektroværktøj danner gnister, der kan antænde støvet eller dampene.
c) Hold børn og andre personer på afstand, när elektroværktøjet bruges.
Hvis du distraheres, kan du miste kontrollen over apparatet.

2.2 Elektrisk sikkerhed

a) Elektroværktøjets tilslutningsstik skal passe i kontakten. Der må ikke foretages ændringer på stikket på nogen måde. Brug ikke adapterstik sammen med beskyttelsesjordet elektroværktøj.
Uændrede stik og passende stikdåser reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jordede overflader såsom rør, radiatorer, komfurer og køleskabe.
Der er øget risiko for elektrisk stød, när kroppen er jordforbundet.
c) Beskyt elektroværktøj mod regn og væde.
Hvis der trænger vand ind i et elektroværktøj, øges risikoen for elektrisk stød.
d) Anvend ikke kablet til at bære elektroværktøjet i, til at hænge det op i eller til at trække stikket ud af kontakten. Hold kablet væk fra varme, olie, skarpe kanter eller bevægelige dele i apparatet.
Beskadigede eller sammenfiltrede kabler øger risikoen for elektrisk stød.
e) Hvis du arbejder med elektroværktøj i det fri, må du kun bruge et forlængerkabel, der er egnet til udendørs brug.
Risikoen for elektrisk stød reduceres, når der bruges et egnet forlængerkabel til udendørs brug.
f) Hvis det ikke kan undgås at bruge elektroværktøjet i fugtige omgivelser, skal der bruges et fejlstrømsrelæ.
Ved anvendelse af et fejlstrømsrelæ (HFI-relæ med maks. 10 mA brydestrøm) reduceres risikoen for elektrisk stød.

2.3 Personsikkerhed

a) Vær opmærksom, se efter, hvad du laver, og arbejd fornuftigt med et elektroværktøj. Brug ikke elektroværktøj, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
Et øjebliks uopmærksomhed under brugen af elektroværktøjet kan medføre alvorlig tilskadekomst.
b) Bær personligt sikkerhedsudstyr og altid sikkerhedsbriller.
Risikoen for tilskadekomst reduceres ved brug af personligt sikkerhedsudstyr som f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn afhængig af elektroværktøjets art og det formål, det anvendes til.
c) Undgå, at elektroværktøjet går i gang af sig selv. Kontroller, at elektroværktøjet er slukket, før det sluttes til strømforsyningen eller batteriet, tages op eller bæres.
Hvis du holder fingeren på afbryderen, när du bærer elektroværktøjet, eller hvis apparatet er tændt, när det sluttes til strømforsyningen, kan det medføre uheld.
d) Fjern indstillingsværktøj eller skruenøgler, før elektroværktøjet startes.
Et værktøj eller en nøgle, der befinder sig i en roterende del i apparatet, kan forårsage tilskadekomst.
e) Undgå unormale kropsstillinger. Stå sikkert, og hold hele tiden ligevægten.
Dermed kan du bedre styre elektroværktøjet, hvis der opstår en uventet situation.
f) Brug egnet beklædning. Bær ikke løsthængende tøj og smykker. Hold hår, tøj og handsker væk fra bevægelige dele.
Bevægelige dele kan gribe fat i løst tøj, smykker eller langt hår.
g) Kontroller ved montering af støvudsugnings- og opsamlingsanordninger, at disse er tilsluttet korrekt og anvendes rigtigt.
Risici forårsaget af støv kan reduceres, när der anvendes støvudsugning.
h) Lad dig ikke forlede til falsk tryghed, og sæt dig ikke ud over sikkerhedsreglerne for elektroværktøj, heller ikke selv om du er fortrolig med elektroværktøjet efter hyppig brug.
Uagtsom adfærd man medføre alvorlig tilskadekomst på et splitsekund.

2.4 Anvendelse og behandling af elektroværktøjet

a) Overbelast ikke apparatet. Brug det dertil beregnede elektroværktøj til arbejdet. Du arbejder bedre og sikrere i det angivne effektområde med det rigtige elektroværktøj.
b) Brug ikke elektroværktøj, der har en defekt kontakt. Et elektroværktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.
c) Træk stikket ud af stikdåsen, og/eller fjern batteriet, før der foretages indstillinger på apparatet, udskiftes tilbehørsdele, eller apparatet lægges væk. Disse forholdsregler hindrer, at elektroværktøjet starter utilsigtet.
d) Opbevar elektroværktøj uden for børns rækkevidde, når det ikke er i brug. Lad ikke personer uden kendskab til apparatet, som ikke er fortroligt med det, eller som ikke har læst denne betjeningsvejledning, bruge apparatet. Elektroværktøj er farligt, hvis det bruges af uerfarnepersoner.
e) Vedligehold elektroværktøj og påmonteret værktøj omhyggeligt. Kontroller, at bevægelige dele fungerer upåklageligt og ikke sidder fast, og at dele ikke er knækket eller beskadiget, så elektroværktøjets funktion begrænses. Få beskadigede dele repareret, før elektroværktøjet bruges. Mange ulykker skyldes dårligt vedligeholdt elektroværktøj.
f) Hold skæreværktøj skarpt og rent. Omhyggeligt vedligeholdt skæreværktøj med skarpe skærekanter sætter sig ikke så hyppigt fast og er lettere at føre.
g) Brug elektroværktøj, tilbehør, påmonteret værktøj etc. i overensstemmelse med disse anvisninger. Tag højde for arbejdsbetingelserne og det arbejde, der skal udføres. Det kan medføre farlige situationer, hvis elektroværktøj bruges til andre formål end de tilsigtede.
h) Hold greb og gribeflader tørre, rene og fri for olie og fedt. Sikker betjening og kontrol over elektroværktøjet i uforudsete situationer er ikke muligt med glatte greb og gribeflader.

2.5 Service

a) Få altid elektroværktøj repareret af fagfolk og kun med originale reservedele.
Dermed sikres det, at elektroværktøjet bliver ved med at være sikkert at bruge.

2.6 Sikkerhedshenvisninger for diamant-tørboresystemer

2.6.1 Krav til betjeningspersonalet

• Personer på under 18 år må ikke bruge maskinen.
• Betjeningspersonalet skal have sat sig ind i denne betjeningsvejlednings indhold.

2.6.2 Sikkerhedshenvisninger for alt arbejde

• Bør høreværn ved slagboring / diamantboring. Udsættelsen for larm kan forårsage høretab.
• Brug det/de ekstra håndgreb. Tab af kontrol kan medføre tilskadekomst.
• Understøt elektroværktøjet godt før brug. Dette elektroværktøj har et højt drejningsmoment. Hvis elektroværktøjet ikke støttes sikkert under brug, kan du miste kontrollen og komme til skade.

2.6.3 Arbejdspladssikkerhed

• Sørg også for at sikre arbejdsområdet bag gennembrydninger.
  Usikrede arbejdsområder kan bringe dig og andre personer i fare.
• Vær opmærksom på synlige og skjulte strøm-, vand- og gasledninger. Anvend egnede sporingsudstyr til sporing af skjulte forsyningsledninger, eller kontakt det lokale elselskab.
  Kontakt med elkabler kan medføre brand og elektrisk stød. Beskadigelse af en gasledning kan medføre eksplosion. Indtrængning i en vandledning forårsager materielle skader eller kan forårsage elektrisk stød.

DA

- Anvend ikke elektroværktøjet i nærheden af brændbare materialer.

Gnister kan antænde disse materialer.

- Undgå at personer kan snuble over kabler.

- Sikr arbejdsemnet.

Arbejdsemner, som holdes vha. spændeanordninger eller skruestikker, holdes mere sikkert end med hånden.

- Undgå støvansamlinger på arbejdspladsen.

Støv er let antændeligt.

- Sørg for tilstrækkelig ventilation og udluftning i lukkede rum.

Fare på grund af støvudvikling og begrænset syn.

- Informer den ansvarlige statiker, arkitekt eller byggeledelse om planlagte boringer, og tag dem med på råd.

Gennembor kun armeringer efter tilladelse fra en byggestatiker.

- Ved boring gennem vægge eller lofter skal du sørge for, at personer og arbejdsområdet på den anden side er beskyttet.

Borekronen kan gå ud over borehullet, og borekernen kan falde ud på den anden side.

- Ved gennembrudsboringer skal de berørte rum altid kontrolleres for forhindringer, og området skal afspærres. Gør borekernen sikker mod nedfald vha. forskalling.

- Støv fra materialer som f.eks. blyholdig maling, enkelte træsorter, mineraler og metaller kan være sundhedsfarlige og medføre allergiske reaktioner, luftvejssygdomme og/eller kræft.

Asbestholdigt materiale må kun bearbejdes af fagfolk.

Brug om muligt en egnet støvudsugning, der er egnet til materialet.

▶ Sørg for god ventilation på arbejdspladsen.

Det anbefales at bruge en åndedrætsmaske med filterklasse P2 eller P3 (iht. DIN EN 149:2001).

Overhold de nationale gældende forskrifter for de materialer, der bearbejdes.

2.6.4 Elektrisk sikkerhed

- Kontroller før hver brug elektroværktøj, tilslutningsledning og stik for beskadigelser.

En beskadiget maskine er farlig og ikke mere driftssikker.

- Kontroller netspændingen! Strømkildens netspænding skal stemme overens med oplysningerne på elektroværktøjets typeskilt.

- Ved drift af elektroværktøjet på mobile generatorer kan der forekomme effekttab eller atypisk reaktion, når der tændes for det.

- Benyt ikke elektroværktøjet med beskadiget kabel. Berør ikke det beskadigede kabel og tag netstikket ud af stikkontakten, hvis kablet beskadiges under arbejdet.

Beskadigede kabler øger risikoen for elektrisk stød.

- Anvend kun forlængerkabler, der egner sig til maskinens effektforbrug og har et mindste ledertværsnit på 1,5 mm ^2 . Hvis der anvendes en kabeltromle, skal kablet altid rulles helt af.

Det oprullede kabel kan blive meget varmt og begynde at brænde.

- Rengør regelmæssigt elektroværktøjets ventilationsåbninger tørt vha. udblæsning. Sæt ikke en skruetrækker eller andre genstande ind i ventilationsåbningerne. Dæk ikke ventilationsåbningerne til.

Motorventilatoren suger støv ind i huset, og en stor ansamling af metalstøv kan forårsage elektriske farer.

- Elektroværktøjet kan slå fra automatisk som følge af udefra kommende elektromagnetiske forstyrrelser (f.eks. svingninger i netspændingen, elektrostatiske afladninger).

Sluk i dette tilfælde elektroværktøjet og tænd det igen.

2.6.5 Personsikkerhed

- Brug personlige værnemidler og anvend alt efter arbejdssituation:

Fuldmaske, øjenværn eller sikkerhedsbriller, sikkerhedshjelm og specialforklæde

Beskyt dig mod omkringflyvende dele vha. sikkerhedshjelm, sikkerhedsbriller eller ansigtsværn og om nødvendigt med et forklæde.

Høreværn

Det typiske A-klassificerede lydtryksniveau for dette elektroværktøj ligger på 85 dB (A) under arbejdet. Hvis du over et længere tidsrum udsættes for støjende larm, er der risiko for høreskader og/eller høretab.

Antivibrationssikkerhedshandsker

Ved en udløsningværdi A (8) for arm-hånd-vibrationer på over 2,5 m/s² anbefales brug af antivibrationssikkerhedshandsker.

Skridsikre sikkerhedssko

Støvmaske, mund-/næsefilter- maske eller åndedrætsmaske

Indånding af meget fint mineralsk støv kan forårsage helbredsskader. Det anbefales at bruge en åndedrætsmaske med filterklasse P2 eller P3 (iht. DIN EN 149:2001).

Tørboring: Arbejde med diamant- tørborekroner er en slibeproces, hvor- under der opstår meget fint støv. Ved boring af kvartsholdigt materiale er risikoen for silikose meget stor. I så til- fælde skal maskinen altid bruges sam- men med en egnet støvudsugning.

- Sørg for, at andre personer holder en sikker afstand til dit arbejdsområde. Alle, som betræder arbejdsområdet, skal bruge personlige værnemidler.

Brudstykker fra arbejdsemnet eller brækket, påmonteret værktøj kan flyve bort og også forårsage personskader uden for det direkte arbejdsområde.

- Hold kun fast i maskinen på de isolerede gribeflader, når du udfører arbejde, hvor det påmonterede værktøj kan komme i kontakt med skjulte elledninger eller maskinens netkabel.

Kontakt med en spændingsførende ledning kan også sætte metalliske maskindele under spænding og medføre elektrisk stød.

- Hold netkablet borte fra roterende, påmonteret værktøj.

Hvis du mister kontrollen over maskinen, kan netkablet skæres over eller gribes og din hånd eller arm blive grebet af det roterende, påmonterede værktøj.

- Læg aldrig elektroværktøj fra dig, inden det påmonterede værktøj står helt stille.

Det roterende, påmonterede værktøj kan komme i kontakt med opbevaringsfladen, hvilket kan forårsage, at du mister kontrollen over elektroværktøjet.

- Elektroværktøjet må ikke være tændt, mens det bæres.

Dit tøj kan blive grebet af det roterende, påmonterede værktøj i tilfælde af utilsigtet kontakt, og værktøjet kan bore sig ind i din krop.

- Ret ikke det påmonterede værktøj mod egne eller andres legemsdele, når maskinen kører, og rør ikke ved det.

2.6.6 Farer ved anvendelse og behandling af elektroværktøjet

- Hvis det påmonterede værktøj blokerer, må det ikke længere føres frem, men skal stoppes.

Kontrollér årsagen til, at maskinen sættes i spænd, og afhjælp årsagen for fastsiddende, påmonterede værktøjer.

- Hvis du vil starte en diamantboremaskine, der sidder fast i et arbejdsemne, igen, skal du før start kontrollere, at det påmonterede værktøj roterer frit.

Hvis det påmonterede værktøj sidder fast, roterer det muligvis ikke, og dette kan medføre overbelastning af værktøjet, eller at diamantboremaskinen løsner sig fra arbejdsemnet.

- Brug ikke tilbehør, der ikke er specifikt beregnet og anbefalet til dette elektroværktøj.

Selvom du kan fastgøre tilbehør på elektroværktøjet, er det ingen garanti for sikker brug.

- Det tilladte omdrejningstal for det påmonterede værktøj skal være mindst lige så højt som det maksimale omdrejningstal, der er angivet på elektroværktøjet.

Tilbehør, som kan dreje hurtigere end tilladt, kan brække og flyve omkring.

- Udfør skift af påmonteret værktøj omhyggeligt og kun med dertil beregnet, fejlfrit monteringsværktøj. Tag netstikket ud af stikkontakten før skift af det påmonterede værktøj.

Med brug af det dertil beregnede monteringsværktøj undgås beskadigelser på elektroværktøjet og det påmonterede værktøj.

- Anvend ikke beskadiget påmonteret værktøj. Kontroller det påmonterede værktøj før hver brug for afskalninger eller revner. Hvis elektroværktøjet eller det påmonterede værktøj falder ned, skal det kontrolleres, om det er beskadiget, eller anvend et ubeskadiget, påmonteret værktøj. Når det påmonterede værktøj er blevet kontrolleret og sat i, skal du holde dig selv og personer i nærheden borte fra det roterende, påmonterede værk-tøjs område og lad elektroværktøjet køre med maksimalt omdrejningstal i et minut.

Beskadiget, påmonteret værktøj brækker som regel i denne testtid.

- Udsæt ikke elektroværktøj for ekstrem varme og kulde.

Ved ekstrem varme og/eller kulde kan der ske mekaniske og elektriske skader.

- Lad påmonteret værktøj, værktøjsholdere og andre dele i direkte nærhed af arbejdsområdet køle af efter brug.

Udstyret kan være meget varmt efter brug. Berør derfor ikke disse dele, da der er risiko for tilskadekomst.

- Yderligere skilte eller andre dele, der ikke er BAIER-specifikke, må ikke skrues eller nittes på motorhuset, grebet, gearenheden eller beskyttelseshuset.

Dette kan beskadige elektroværktøjet og forårsage funktionsforstyrrelser.

- Undgå unødig støjudvikling.

- Følg sikkerheds- og arbejdsanvisningerne for det anvendte tilbehør.

2.6.7 Sikkerhedshenvisninger ved anvendelse af lange bor

- Arbejd aldrig med et højere omdrejningstal end det maksimalt tilladte for boret

Ved højere omdrejningstal kan boret let bøjes, hvis det kan dreje frit uden kontakt med arbejdsemnet, og medføre tilskadekomst.

- Start altid borearbejdet med et lavt om-drejningstal, mens boret har kontakt med arbejdsemnet.

Ved højere omdrejningstal kan boret let bøjes, hvis det kan dreje frit uden kontakt med arbejdsemnet, og medføre tilskadekomst.

- Tryk ikke for kraftigt og kun i borets længderetning.

Boret kan bøjes og dermed knække, eller du kan miste kontrollen med tilskadekomst til følge.

2.6.8 Farer ved anvendelse og behandling af borestanderen

- Opbyg borestanderen korrekt i henhold til denne vejledning før montering af boremaskinen.

Korrekt samling er vigtig for at sikre upåklagelig funktion.

- Fastgør borestanderen sikkert med det foreskrevne og ubeskadigede monteringsmateriale på en fast, jævn flade.

Hvis borestanderen skrider eller vakler, kan boremaskinen eller drivenheden ikke føres jævnt og sikkert.

- Tag boremaskinens eller drivenhedens stik ud af stikdåsen, før du monterer boremaskinen eller drivenheden på borestanderen, foretager indstillinger eller skifter tilbehør.

En utilsigtet start af boremaskiner eller drivenhe- der kan forårsage uheld.

- Fastgør boremaskinen eller drivenheden sikkert i borestanderen som beskrevet, før du påbegynder arbejdet.

Hvis boremaskinen eller drivenheden skrider på borestanderen, kan du miste kontrollen og komme til skade.

- Fjern alt indstillingsværktøj, skruenøgler og overflødigt monteringsmateriale, før du starter boremaskinen eller drivenheden. Indstillingsværktøj, skruenøgler eller monteringsmateriale, der befinder sig i/på en roterende del i apparatet, kan forårsage tilskadekomst.

• Overbelast ikke borestanderen, og brug den ikke som stige eller stillads.

Hvis borestanderen overbelastes, eller du træder op på den, kan dens tyngdepunkt forskydes opad, så den vælter.

- Ved fastgørelse af borestanderen på arbejdsemnet vha. dyvler og skruer skal du kontrollere, at den anvendte forankring kan fastholde maskinen sikkert under brug.

Hvis arbejdsemnet ikke er modstandsdygtigt eller er porøst, kan dyvlen trækkes ud, så borestanderen løsner sig fra arbejdsemnet.

- Ved fastgørelse af borestanderen på arbejdsemnet vha. en vakuumplade skal du sikre dig, at overfladen er glat, ren og ikke porøs. Fastgør ikke borestanderen på laminerede overflader som f.eks. fliser og belægninger af kompositmaterialer.

Hvis arbejdsemnets overflade ikke er glat, plan eller tilstrækkeligt fastgjort, kan vakuumpladen løsne sig fra arbejdsemnet.

- Kontrollér før og under boring, at undertrykket er tilstrækkeligt.

Hvis undertrykket ikke er tilstrækkeligt, kan vakuumpladen løsne sig fra arbejdsemnet.

- Udfør aldrig underopborearbejde og boringer i væggen, hvis maskinen kun er fastgjort vha. vakuumpladen.

Ved tab af vakuum løsner vakuumpladen sig fra arbejdsemnet.

- Brug ikke tilbehør, der ikke er specifikt beregnet og anbefalet til borestanderen af producenten.

Selvom du kan fastgøre tilbehør på borestanderen, er dette ingen garanti for sikker brug.

- Yderligere skilte eller andre, ikke BAIER-specifikke dele, må ikke skrues eller nittes på borestanderen.

Dette kan beskadige borestanderen og forårsage funktionsforstyrrelser.

- Følg alle sikkerheds- og arbejdsanvisningerne for det anvendte tilbehør.

- Tilspændingshåndtaget må under ingen omstændigheder sættes på kegleakslens sekskant for at spænde den.

For høje tilspændingsmomenter kan beskadige den.

2.6.9 Service / vedligeholdelse / reparation

- Få elektroværktøjet kontrolleres efter fald eller fugtpåvirkning.

Eventuelt beskadiget elektroværktøj er farligt og ikke mere driftssikkert. Inden elektroværktøjet anvendes igen, skal det kontrolleres af vores kundeservice eller et værksted, som er autoriseret at Maschinenfabrik OTTO BAIER GmbH.

- Reparationer og vedligeholdelsesarbejde må kun udføres af et værksted med autorisation fra Maschinenfabrik OTTO BAIER GmbH.

I modsat fald bortfalder enhver form for ansvars- og garantikrav over for Maschinenfabrik OTTO BAIER GmbH.

HENVISNING

Ved brug af nye kontaktkul må maskinen kun anvendes i det grønne område i de første 15 minutter - hold øje med LED'en i håndtaget.

DA

- Der skal udføres regelmæssig service af Maschinenfabrik OTTO BAIER GmbH eller af et af vores autoriserede service- og reparationsværksteder.

Mange ulykker skyldes dårligt vedligeholdt elektroværktøj.

2.6.10 Forklaring på piktogrammerne på maskinen

CE-mærkningen på et produkt betyder, at produktet opfylder alle gældende europæiske forskrifter, og at det har været underkastet de foreskrevne procedurer for overensstemmelsesvurdering.

Apparat af beskyttelsesklasse II

På grund af sin isolering har maskinen ingen metaldele, som kan berøres og i tilfælde af fejl være spændingsførende. Den har ingen jordledning.

Bortskaf gammelt udstyr miljørigtigt

Gammelt udstyr indeholder værdifulde materialer, der kan genbruges, og som skal sendes til genanvendelse. Batterier, smøremidler og lignende stoffer må ikke ledes ud i miljøet.

Bortskaf derfor gammelt udstyr til egnede modtagestationer.

Brug høreværn!

Det typiske A-klassificerede lydtryksni-veau for dette elektroværktøj ligger over 85 dB (A) under arbejde – brug høreværn!

Læs betjeningsvejledningen!

Før arbejdet med og på maskinen påbegyndes, skal denne betjeningsvejledning samt sikkerheds- og farehenvisningerne læses omhyggeligt igennem og følges.

3 Tekniske egenskaber

3.1 Tekniske data Drivenhed

Drivenhed BDB 8295
Producent Maschinenfabrik OTTO BAIER GmbH
Driftsspænding (V / Hz) ~230 / 50/60
Effektforbrug (Watt) 2200
Beskyttelsesklasse	☐/II
	1. gear 2. gear
Tomgangsomdrejningstal (min ^-1 ) ^1)	480 940
Borekronediameter (mm) 120 – 250 52 – 120
Slagfrekvens (min ^-1 ) 9600 18800
Værktøjsholder	1 14 UNC og G 12
Vægt (kg) ^2)	6,02
Omdrejningselektronik	ja
Lydmåling ^3) K = 3 dB
L _pA (lydtryk) dB (A)	91
L _WA (lydeffekt) dB (A)	101
Vibrationsmåling (m/s ^2 ) ^4) K = 1,5 m/s ^2	5,5

1) De angivne omdrejningstal skal forstås som maksimale omdrejningstal for de angivne diamant-borekroners diametre. Afhængig af beskaffenheden af det materiale, der bores i, f.eks. jernarmeret beton med forskellig styrke, indstilles omdrejningstallet efter fornemmelsen. Ved boring i betonindstøbt jern med diamant-borekroner med store diametre indstilles 1. gear altid.
2) Vægt iht. EPTA-procedure 01/2003.
3) Fastlæg måleværdier for støj i henhold til EN 60745. Brug høreværn!
4) De totale svingningsværdier (tre retningers vektorsum) fastlægges i henhold til EN 60745 De i denne betjeningsvejledning angivne svingningsemissionsværdier er målt i henhold til en i EN 60745 standardiseret måleproces og kan anvendes til indbyrdes sammenligning mellem elektroværktøjer. De er også egnede til en foreløbig vurdering af svingningsbelastningen. De angivne svingningsemissionsværdier repræsenterer de primære anvendelser af elektroværktøjet. Hvis elektroværktøjet anvendes til andre formål med afvigende, påmonteret værktøj eller ikke vedligeholdes tilstrækkeligt, kan dette øge svingningsbelastningen betydeligt i hele arbejdstidsrummet. For at opnå en nøjagtig vurdering af svingningsemissionsværdierne skal der også tages højde for de tider, hvori apparatet er frakoblet eller stadig kører, men rent faktisk ikke anvendes. Dette kan reducere svingningsbelastningen i hele arbejdstidsrummet betragteligt.

ADVARSEL

Helbredsrisici pga. vibrationer.

→ For at beskytte brugeren skal der træffes yderligere sikkerhedsforanstaltninger, f.eks. brug af antivibrations-beskyttelseshandsker, korrekt vedligeholdelse af elektroværktøjet og det påmonterede værktøj, hænderne skal holdes varme, og arbejdsforløbene skal være velorganiserede.

3.2 Tekniske data Borestander

Borestander BST 420
Producent Maschinenfabrik OTTO BAIER GmbH
Maksimal borevandring 750 mm
Maksimal borediameter 420 mm
Maksimal nyttelængde 570 mm
Maksimal motoreffekt 3,3 kW
Maksimal hældningsvinkel 55°
Højde 1060 mm
Bredde 460 mm
Dybde 500 mm
Vægt 19 kg
Fastgørelse drivenhed/boremaskine via monteringspladen på tilspændingsslæden	ja

iht. til bestemmelserne i direktiverne

2006/42/EF

2011/65/EU

i forbindelse med de sikkerhedshenvisninger, der er dokumenteret i betjeningsvejledningen, og den foreskrevne, tilsigtede anvendelse.

Udviklingslederen er autoriseret til udarbejdelse af de tekniske bilag.

Disse kan fås hos:

Thomas Schwab Adm. direktør

Robert Pichl Driftsleder

Asperg, 27.01.2021

3.4 Maskinens egenskaber

Maskinerne har en specialudviklet elektronik med softstart. Den overvåger omdrejningstallet og er medhjælpende til at opnå en gunstig udvikling i arbejdet og dermed arbejdsbetingelser, der skåner værktøjet, vha. lamperne grøn/rød (position 3 og 2, se illustrationen 1).

Den elektroniske borehjælp gør borearbejdet lettere.

Optisk visning

Grøn: Omdrejningstal for optimal boreeffekt

Grøn / rød: Omdrejningstal i grænseområdet

Hvis du ikke er opmærksom på dette advarselssignal, dvs. ikke reducerer fremføringen, slår elektronikken fra med forsinkelse ved overbelastning. Tag diamantborekronen ud af borehullet, når den står stille. Maskinen kan startes igen med det samme.

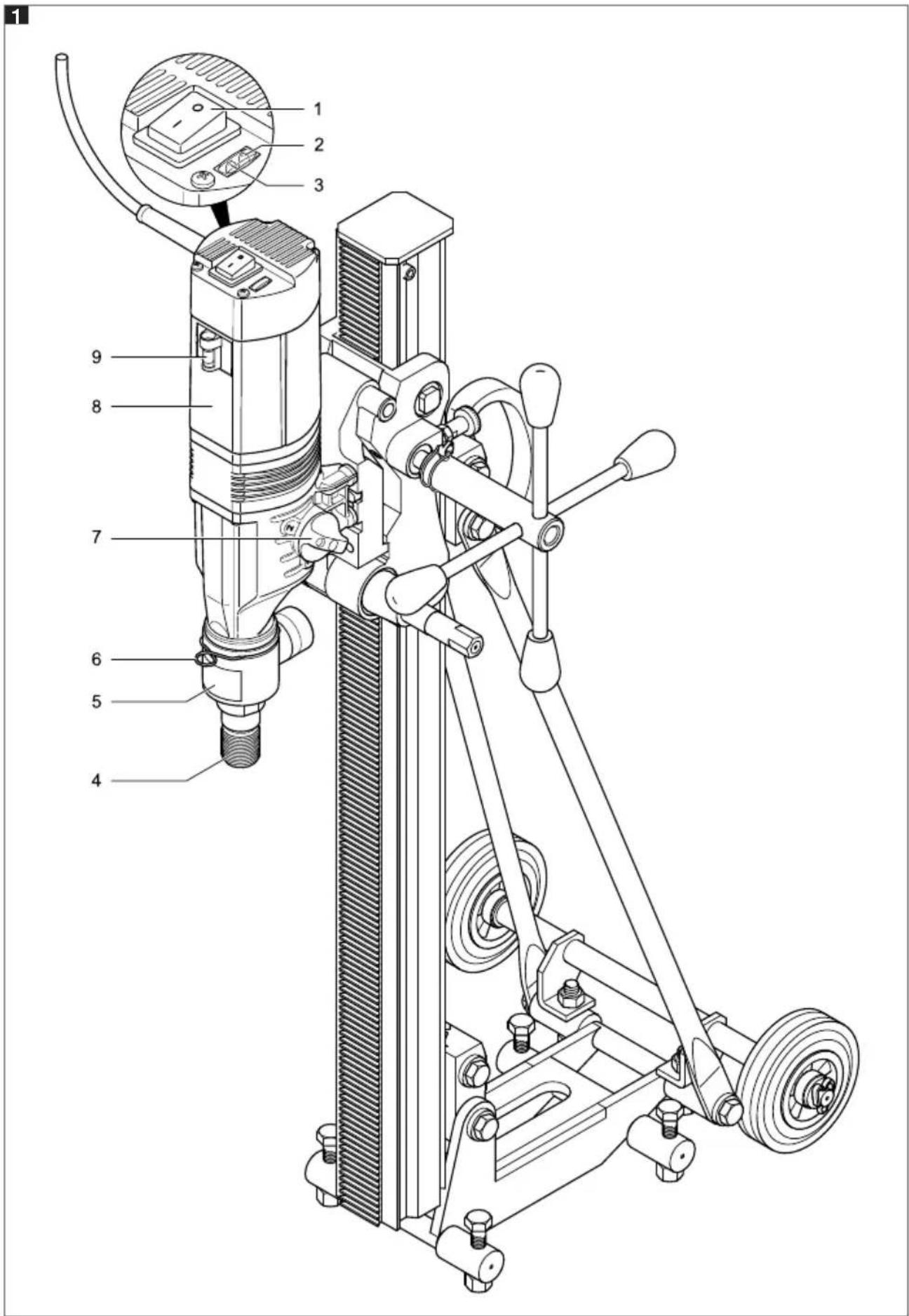

1 Tænd/sluk-kontakt med afbryderlås
2 Rød LED
3 Grøn LED
4 Drivaksel med indvendigt gevind G ^1/2 " und udvendigt gevind 1 ^1/4 " UNC
5 Udsugningsrør til støvudsugning
6 Fastgørelsesklemme til udsugningsrør
7 Gearskift (1. og 2. gear)
8 Drivenhed BDB 8295
9 Libelle

Borestander BST 420 (ekstraudstyr)

Borestanderen er beregnet til at holde diamantboremaskiner med en maksimal effekt på 3,3 kW i forbindelse med diamant-tørborekroner og en egnet støvudsugning til tørboring i mineralske materialer såsom beton, stålbeton eller murværk. Borestanderen kan placeres på gulvet og væggen vha. dyvler eller vakuum.

2 Borestander BST 420

1 Tilspændingsslæde
2 Låsebolt
3 Rørspærre
4 Sekskantskrue M12x110
5 Krydsgreb
6 Excenteraksel
7 Stålgrundplade
8 Sekskantskrue M12x120
9 Justeringsfod
10 Møtrik M12 (skjult)
11 Hurtigskifteplade
12 Cylinderskrue (4x)
13 Boresøjle med fortanding

3.6 Tilsigtet anvendelse

Diamant-tørboresystem

Drivenheden BDB 8295 er konstrueret til standstyret tørboring. Drivenheden BDB 8295 må ikke bruges til frihåndsdrift.

Diamantboremaskinen er i forbindelse med en borestander og diamantborekroner beregnet til boring i mineralske materialer såsom beton, armeret beton, mursten, kalksandsten eller brudsten. Der må aldrig arbejdes uden udsugning.

Der må ikke bores i følgende materialer: Træ, metal, glas etc.

Overhold de nationale, gældende forskrifter for de materialer, der bearbejdes, og udsugning.

4 Før arbejdet påbegyndes

Vær opmærksom på følgende punkter, før arbejdet påbegyndes, så det er sikkert at arbejde med diamant-tørboresystemet:

• Gennemlæs alle sikkerheds- og farehenvisninger i denne betjeningsvejledning.
• Brug beskyttelsesudstyr såsom sikkerhedshjelm, ansigtsværn eller sikkerhedsbriller, sikkerhedshandsker og om nødvendigt et forklæde.
• Den på typeskiltet anførte spænding skal være identisk med netspændingen.
• Kontroller maskinen, tilslutningsledningen, stikket, at diamantborekronen sidder fast, og at borestanderen står fast før hver brug.
• Vær altid opmærksom på diamant-borekroneholderens diameter. Gevindet på diamantborekronerne skal passe til gevindet på drivenheden (G ^1/2 " indvendigt gevind og 1 ^1/4 " UNC udvendigt gevind) uden slør. Der må ikke anvendes reduktioner eller adaptere ved montering af diamantborekroner.
• Kontroller diamantborekronens tilstand visuelt.

HENVISNING

Beskadigede diamantborekroner må ikke anvendes og skal omgående udskiftes.

- Brug kun de af OTTO BAIER GmbH anbefalede diamantborekroner til det pågældende formål.

HENVISNING

Diamantborekronen kan ødelægges, hvis den overophedes eller sætter sig fast i kerneborehullet (side 100, "Håndtering af diamantborekroner"). Hvis der opstår sundhedsskadeligt støv under arbejdet, skal en egnet støvudskiller sluttes til drivenheden.

4.1 Indstilling af omdrejningstal

HENVISNING

Gearskift ved kørende maskine kan beskadige maskinen.

Vent, til maskinen er stoppet helt.

3 Indstil omdrejningstallet i overensstemmelse med borekronediameteren (se Tekniske data side 93) på gearskiftet (1).

4.2 Etablering af støvudsugning

4.2.1 Montering af udsugningsrør

• 4 Montering af udsugningsrør.

▶ Tryk fjederklemmen (2) i pilens retning (A), til klemmens ben kommer fri af udsugningsrørets not (1).
▶ Skub udsugningsrøret (1) til anslag på drevhalsen (3) (B).
▶ Tryk fjederklemmen (2) modsat pilens retning, til klemmens ben låses fast i drevhalsens (3) not.

4.2.2 Afmontering af udsugningsrør

• 5 Afmonter udsugningsrør.

▶ Tryk fjederklemmen (1) i pilens retning (A), til klemmens ben kommer fri af drevhalsens not.
- Træk udsugningsrøret (2) fremad (B) og over drivakslen (3), og tag det af.

4.2.3 Tilslutning af støvudsugningen

6 Studsen (2) passer til udsugningsslangen (3) på en special-støvudskiller.
6 Når udsugningsslangen (3) er kold, kræver det kræfter at sætte den på udsugningsrørets (1) studs (2).

4.3 Montering eller udskiftning af diamantborekrone

FARE

Risiko for tilskadekomst pga. elektrisk stød.

→ Træk netstikket ud af kontakten før alt arbejde på drivenheden.

FORSIGTIG

Risiko for tilskadekomst pga. varmt værktøj.

→ Ved længere tids brug kan de monterede værktøjer blive varme. Brug beskyttelseshandsker ved udskiftning af værktøjerne, eller lad værktøjerne køle af.

- 7 Diamantborekroner (1) / (5) skrues på i henhold til borediameteren på hovedakslens (4) indvendige G ^1/2 "-gevind (2) eller udvendige 1 ^1/4 " UNC-gevind (3).

HENVISNING

Kontroller diamantborekronens placering og tilstand. En beskadiget diamantborekrone må ikke anvendes og skal omgående udskiftes.

5 Opsætning af borestander BST 420 (ekstraudstyr)

HENVISNING

Denne betjeningsvejledning beskriver kun anvendelsen af borestander BST 420 fra Baier. Ved anvendelse af en anden borestander skal den tilhørende betjeningsvejledning følges nøje.

Den deri beskrevne montering af drivenheden på hurtigskiftepladen skal nøje overholdes.

Vær opmærksom på følgende punkter, før arbejdet påbegyndes, så det er sikkert at arbejde med borestanderen:

• Kontrollér borestanderens fastgørelse før hver brug.
• Kontrollér, at boremaskinen sidder fast i borestanderen.

Montering af krydsgreb:

• 8 Skub krydsgrebet (3) til venstre eller højre efter behov på tilspændingsakslen (1), så hullet (2) i krydsgrebet (3) og hullet i tilspændingsakslen (1) står over hinanden.
  • 9 Sæt rørspærrens (2) stift gennem hullerne (3), og vip holdeklemmen, så rørspærren er fastgjort.

Blokering af tilspænding:

• 10 Træk låsebolten (2) på tilspændingsslæden (1) ud.
- 9 Drej låsebolten 90°, og lad tilspændingsakslen (5) gå i indgreb. Tilspændingsslæden (1) skal evt. bevæges lidt op eller ned med krydsgrebet (4).

5.1 Montering af borestanderen med dyvelfastgørelse

Borestanderen kan fastgøres til gulv eller væg med en fastgørelsesskrue.

• 11 Justering af borestanderen til det hul, der skal bores, vha. diamantborekronen:
- 11 Markér og bor dyvelhullet til fastgørelse af borestanderpladen (4) gennem fastgørelsesslidsen (borehul: ∅ 15 mm, dybde 50 mm).
• 12 Sæt fastgørelsesskruen (1) med den påmonterede lynspændedyvel (2) i dyvelhullet.
• 11 Juster borestanderpladen (4) ved hjælp af de fire hættemøtrikker (3).
• 11 Skru fastgørelsesskruen (2) i vha. iskruningsværktøjet (1).
• 11 Spænd lynspændemøtrikken (5) med lette slag med en hammer.

5.2 Fastgørelse i væggen

HENVISNING

Til fastgørelse på vægge skal der anvendes RAWL-ankre med en diameter på 20 mm / M12.

Ved fastgørelse i væggen skal der benyttes et eks- ternt vaterpas til indstilling af borestanderens ret- vinklethed i forhold til diamantborekronens borehul.

5.3 Fastgørelse af borestanderen med en lynspændingssøjle

Borestanderen kan også fastgøres i loftet ved hjælp af en lynspændingssøjle, der fås som ekstraudstyr (se BAIER-kataloget).

HENVISNING

Loftets beskaffenhed skal først kontrolleres for, om det kan holde til et kraftigt, punktvist tryk. Fastgør rørstykket, så det ikke falder ned eller løsner sig pga. vibrationer.

5.4 Montering af borestanderen med vakuumsættet (tilbehør)

Hvis montering af borestanderen med dyvelfastgørelsen ikke er mulig, kan borestanderen fastgøres på gulvet med et vakuumsæt (bestilling på forespørgsel). Monteringen af vakuumsættet er beskrevet i den tilhørende monteringsvejledning.

5.5 Indstilling af borestanderens hældningsvinkel

Borestanderen kan indstilles trinløst til en hældning på op til 55°.

• 13 Løsn de to øverste cylinderskruer (1) en efter en. Hold imod på møtrikkerne (5).
• 13 Løsn de to nederste cylinderskruer (3) en efter en. Hold imod på møtrikkerne (4).
• 13 Indstil boresøjlen (2) til den ønskede hældningsvinkel.
• 13 Spænd de to nederste cylinderskruer (3) en efter en. Hold imod på møtrikkerne (4).
• 13 Spænd de to øverste cylinderskruer (1) en efter en. Hold imod på møtrikkerne (5).

HENVISNING

Borestanderen må først tages i brug, när alle fire cylinderskruer er spændt.

5.6 Fastgørelse af drivenheden på borestanderen

HENVISNING

Kontroller, at borestanderen står sikkert!

• 14 Sæt en pasfjeder (3) i hurtigskiftepladens (1) not.
• 14 Juster diamantboremaskinen (4) ind efter de fire huller.
• 14 Skru diamantboremaskinen (4) sammen med hurtigskiftepladen (1) ved hjælp af de 4 fastgørelsesskruer (2).
- 9 Fastgør tilspændingsslæden (1) med låsebolten (2).
• 10 Træk låsebolten (2) på tilspændingsslæden (1) ud.
• 9 Drej låsebolten 90°, og lad tilspændingsakslen (5) gå i indgreb. Tilspændingsslæden (1) skal evt. bevæges lidt op eller ned med krydsgrebet (4).
• 15 Træk excenterakslen (3) ud af tilspændingsslæden (2) til anslag.
• 15 Hæng hurtigskiftepladen (1) med diamantboremaskinen (4) i tilspændingsslædens (2) holder oppefra (A), og vip hurtigskiftepladen (1) bagud og ind (B).
• 15 Skub excenterakslen (3) gennem hurtigskiftepladen (1) (C), og spænd med en gaffelnøgle.

• Før diamant-tørboresystemet tages i brug, skal alle de punkter, der er beskrevet i kapitel 4 "Før arbejdet påbegyndes" (se side 95 ff.) og kapitel 5 "Opsætning af borestander (ekstraudstyr)" (se side 96 ff.) kontrolleres.
• Vælg en borekrone, og monter den (se kapitel "9 Håndtering af diamantborekroner" på side 100).
• 3 Indstil omdrejningstallet i overensstemmelse med borekronediameteren (Se Tekniske data side 93) på gearskiftet.

HENVISNING

Gearskift ved kørende maskine kan beskadige maskinen.

Vent, til maskinen er stoppet helt.

• 1 Tænd for drivenheden, og vent, til arbejdsomdrejningstallet er nået – den grønne LED (3) lyser.
- Indstil støvudsugningen på konstant drift.
• 10 Træk läsebolten (2) på tilspændingsslæden (1) ud af tilspændingsakslen
• 9 Drej låsebolten 90°, og lad den gå i indgreb med tilspændingsakslen (5). Tilspændingsslæden (1) skal evt. bevæges lidt op eller ned med krydsgrebet (4).
• 2 Flyt diamantboremaskinen/drivenheden nedad ved at dreje på krydsgrebet (5).
- Start forsigtigt boringen i materialet med borekronen. Omhyggelig boring er nødvendig, da maskinen er udstyret med kontinuerligt slag.
• 2 Når borekronen er boret nogle millimeter ind i materialet, kan trykket øges ved hjælp af krydsgrebet (5).

HENVISNING

Diamantborekronen kan blive sløv eller ødelægges ved overophedning.

Fremføringen må kun indstilles så højt, som diamantborekronen kan fjerne materialet. Udøv derfor ikke et for kraftigt tryk på diamantborekronen (side 100 "Håndtering af diamantborekroner").

• 1 Hvis fremføringen er for hurtig, lyser den røde LED (2). Reducer da omgående fremføringen, indtil den grønne LED (3) lyser igen.
Hvis du ikke er opmærksom på dette advarselssignal, dvs. ikke reducerer fremføringen, slår elektronikken drivenheden fra ved overbelastning.
Boreprocessen kan påbegyndes og fortsættes som beskrevet herover.

HENVISNING

Hvis diamantborekronen ikke har tilstrækkelig skæreeffekt, slår drivenheden også fra. Kontrollér i så tilfælde, om diamantborekronen er blevet stump (side 100 "Håndtering af diamantborekroner").

ADVARSEL

Risiko for tilskadekomst pga. nedfaldende borekerne.

→ Ved gennembrudsboringer skal de underliggende eller bagvedliggende rum altid kontrolleres, og fareområdet skal afspærres. Gør borekernen sikker mod nedfald vha. forskalling.

6.2 Afslutning af boring

Gennemgangsboring

HENVISNING

Risiko for deformation eller brud!

Slå ikke med hårde genstande på diamantborekronen!

Slå med et blødt stykke træ eller kunststof på diamantborekronen, hvis borekernen sidder fast i diamantborekronen, så borekernen løsnes.

Ingen gennemgangsboring (sækboring)

HENVISNING

Diamantborekronen kan ødelægges, hvis den sætter sig fast i kerneborehullet.

- 16 Hvis borekernen stadig sidder fast i borehullet, efter at diamantborekronen er trukket ud, kan den brydes ud med et egnet værktøj (f.eks. mejsel).

7 Rengøring

FARE

Risiko for tilskadekomst pga. elektrisk stød.

→ Træk netstikket ud af kontakten før alt arbejde på drivenheden.

FORSIGTIG

Risiko for tilskadekomst på grund af varm eller skarp borekrone.

→ Bær beskyttelseshandsker.
→ Fjern borekronen og diamantboremaskinen, hver gang borestanderen gøres ren.

Maskinen og borestanderen skal rengøres, hver gang de har været brugt.

• Tag drivenheden ud af borestanderen.
• Rengør omhyggeligt maskinen, og blæs den ud med trykluft.
• Smør borekroneholderen med lidt fedt.

7.1 Rengøring af boresøjlens fortanding og føring

- 2 Boresøjlens (13) fortanding og føring blæses ren med trykluft og tørres af med en klud for at fjerne borestøvet.

7.2 Rengøring og smøring af excenteraksel

• 15 Løsn excenterakslen (3) med en gaffelnøgle.
• 15 Træk excenterakslen (3) ud af tilspændingsslæden (2) til anslag.
• 15 Vip hurtigskiftepladen (1) opad, og før den opad og ud af tilspændingsslæden (2).
• 15 Rengør og smør excenterakslen (3).
• 15 Monter hurtigskiftepladen (1) og excenter-akslen (3) i omvendt rækkefølge.

HENVISNING

Hold grebene tørre og fri for fedt.

8 Vedligeholdelse

FARE

Risiko for tilskadekomst pga. elektrisk stød.

→ Træk netstikket ud af kontakten før alt arbejde på drivenheden.

Drivenheden skal serviceres mindst en gang om året. Endvidere er service nødvendig, hvis kullene er slidte.

HENVISNING

Ved brug af nye kontaktkul må maskinen kun anvendes i det grønne område i de første 15 minutter - hold øje med LED'en i drivenhedens afdækningshætte (position 3, se illustration 1).

Kun service- og reparationsvirksomheder, der er autoriseret af Maschinenfabrik OTTO BAIER GmbH må udføre reparationer på maskinen. Brug altid kun originale BAIER-reservedele og originalt BAIER-tilbehør.

9 Händtering af diamantborekroner

• Brug og opbevar altid diamantborekroner i henhold til producentens anvisninger.
  • For bløde diamantsegmenter:

▶ Diamantborekroner slides for hurtigt ved meget høj slibeeffekt.

Afhjælpning: Materialet, der skal bearbejdes, kræver diamantborekroner med en hårdere binding.

• For hårde diamantsegmenter:

Diamantkornene bliver sløve og bryder ikke mere ud af bindingen. Diamantborekronerne har ingen skæreeffekt mere.

Afhjælpning: Materialet, der skal bearbejdes, kræver diamantborekroner med en blødere binding.

• Hvis der ikke er tilkoblet udsugning under bearbejdningen, gnider diamantborekronen i stigende grad på "blødt" boremel. Dermed opvarmes borekronens segmenter, de bliver bløde, og diamantsplinterne synker ind i det bærende materiale. Diamantborekronen mister sin skarphed. Skæreeffekten reduceres, og brugeren forstærker trykket på diamantborekronen, hvilket øger effekten. Efter nogle få boringer er borekronens segmenter "sintrede", eller de rives af ved den mindste modstand i sten, hvorefter diamantborekronen skal udskiftes.
• Ved at mellemslibe diamantborekronen med en skærpeplade eller en blød sten kan nedsunkne diamanter arbejdes fri igen, og diamantborekronen er skarp igen.
• For at forlænge diamantborekronens levetid og holde skærehastigheden på et højt niveau, er det nødvendigt at køle borekronens segmenter med udsugning.
• For højt boretryk kan føre til materialetræthed af basismetallet og dermed revnedannelse. Kontroller før brug, at der ikke er revner i diamantborekronen.
• 1 Diamantborekronen bør først føres ind i muren efter at arbejdsomdrejningstallet er nået – grøn LED (3) lyser.

10 Bortskaffelse

Bortskaf apparatet og dets emballage til miljøvenlig genanvendelse i henhold til de bestemmelser, der gælder i dit land.

11 Leveringsomfang

Det individuelle leveringsomfang for en kundespecifik bestilling fremgår af følgesedlen.

Leveringsomfanget for basisudførelserne fremgår af nedenstående skema. Hvis der mangler dele, eller de er beskadigede, skal du henvende dig til forhandleren.

Diamant-tørboresystem	Id.-nr.	Drivenhed (i foldekasse) Borestander	Værktøj Fastnøgle SW 36 Fastnøgle SW 41
BDB 8295 9842 x – x
BDB 8295 med BST 420 10026 x x (BST 420) x
BDB 8295 med BST 450 10024 x x (BST 450) x

x inkluderet i leveringsomfanget

12 Garanti

I forbindelse med det af Maschinenfabrik OTTO BAIER GmbH markedsførte elektroværktøj er forskrifterne i loven om tekniske arbejdsmidler, der tjener til beskyttelse mod farer for liv og helbred, opfyldt.

Vi garanterer for en upåklagelig kvalitet af vores produkter og bærer udgifterne til en reparation i form af udskiftning af de beskadigede dele eller ombytning med et nyt apparat i tilfælde af konstruk- tions-, materiale- og/eller produktionsfejl i garanti- perioden. Ved erhvervsmæssig anvendelse løber garantien i 12 måneder.

Forudsætningerne for et garantikrav som følge af konstruktions-, materiale- og/eller produktions-fejl er:

1. Købsbevis og overholdelse af betjeningsvejledningen

For at gøre et garantikrav gældende skal der altid forelægges et maskinelt udstedt, originalt købsbevis. Det skal indeholde den fulde adresse, købsdato og produktets typebetegnelse.

Betjeningsvejledningen for den pågældende maskine samt sikkerhedsanvisningerne skal have været fulgt.

Skader forårsaget af betjeningsfejl kan ikke anerkendes som garantikrav.

2. Korrekt anvendelse af maskinen

Produkterne fra Maschinenfabrik OTTO BAIER GmbH udvikles og produceres til bestemte anvendelsesformål.

Ved manglende overholdelse af den tilsigtede brug jf. betjeningsvejledningen, anvendelse til andre formål eller anvendelse af uegnet tilbehør kan et garantikrav ikke anerkendes. Ved anvendelse af maskinerne i kontinuerlig og akkorddrift samt ved leasing eller udlejning bortfalder garantien.

3. Overholdelse af serviceintervaller

Forudsætningen for garantikrav er en regelmæssig servicering udført af os eller en af os autoriseret service- og reparationsvirksomhed. Der skal udføres service i overensstemmelse med sliddet på kullene, dog minimum en gang om året.

Rengøringen af maskinerne skal udføres i overensstemmelse med bestemmelserne i betjeningsvejledningen. Ved indgreb udført af tredjepart (åbning af maskinen) bortfalder garantien.

Service- og rengøringsarbejde er generelt ikke garantikrav.

4. Anvendelse af originale BAIER-reservedele

Brug altid kun originale BAIER-reservedele og BAIER-tilbehør. Disse dele fås hos autoriserede forhandlere. Fedttype og -mængde skal anvendes i overensstemmelse med gældende fedtliste. Ved anvendelse af uoriginale dele er der risiko for følgeskader og øget fare for tilskadekomst. Adskilte og delvist adskilte maskiner samt maskiner, der er repareret med fremmede dele, er ikke omfattet af garantien.

5. Sliddele

Visse komponenter slides brugsbetinget eller i form af normalt slid ved anvendelsen af det pågældende elektroværktøj. Til disse komponenter hører bl.a. kul, kuglelejer, kontakter, netkabler, tætninger, akseltætningsringe. Sliddele er ikke omfattet af garantien.
