BRUGSANVISNING BDB 835 Baier

Oversættelse af den originale betjeningsvejledning – diamant-vådboresystem

Maschinenfabrik

OTTO BAIER GmbH

Heckenwiesen 26

71679 Asperg

Deutschland

Tel. [phone]

Fax [phone]

[e-mail]

www.baier-tools.com

DE

Oversættelse af den originale betjeningsvejledning – diamant-vådboresystem 89 – 108

DE

HINWEIS

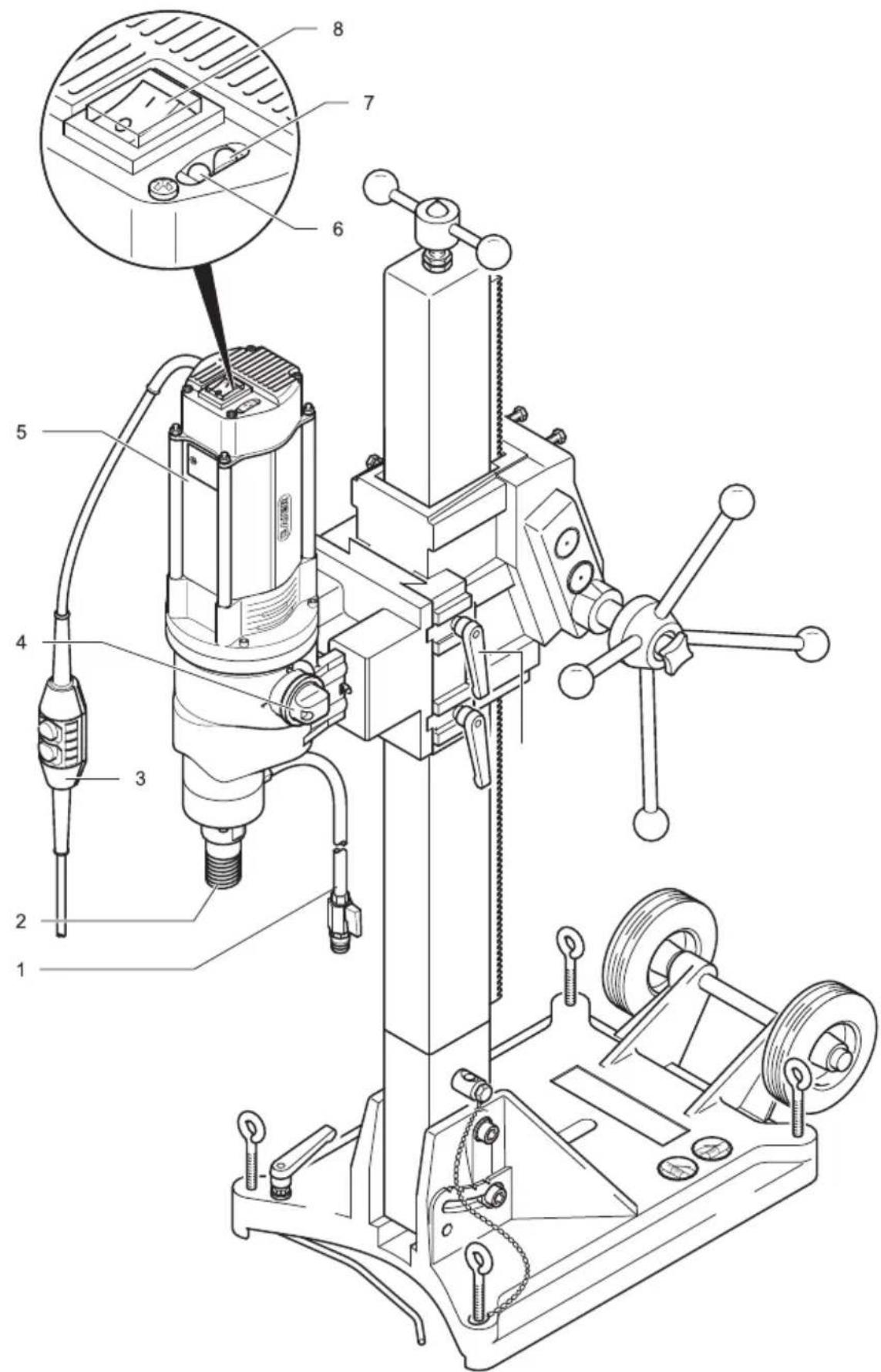

Illustrationerne 1 og 2 er eksempelillustrationer, dvs. at der kan forekomme afvigelser mellem dine maskiner og illustrationerne i denne betjeningsvejledning afhængigt af udførelse eller ændringstilstand.

I illustrationerne 3, 4, 5, 11 og 13 er borestanderen BST 250 vist; funktionerne ligner så meget funktionerne ved borestander BST 420, at vi har undladt en separat visning.

1 BDB 835

1 Om denne betjeningsvejledning ...... 2

1.1 Vigtige oplysninger 2

1.2 Anvendte symboler i betjeningsvejledningen 2

2 Generelle sikkerhedshenvisninger for elektroværktøj 2

2.1 Arbejdspladssikkerhed 3

2.2 Elektrisk sikkerhed 3

2.3 Personsikkerhed 3

2.4 Anvendelse og behandling af elektroværktøjet 4

2.5 Service 4

2.6 Sikkerhedshenvisninger for diamant-vädboresystemer 4

2.6.1 Krav til betjeningspersonalet 4

2.6.2 Sikkerhedshenvisninger for alt arbejde ... 4

2.6.3 Arbejdspladssikkerhed 5

2.6.4 Elektrisk sikkerhed 5

2.6.5 Personsikkerhed 6

2.6.6 Farer ved anvendelse og behandling af elektroværktøjet 7

2.6.7 Sikkerhedshenvisninger ved anvendelse af lange bor 8

2.6.8 Farer ved anvendelse og behandling af borestanderen 8

2.6.9 Service / vedligeholdelse / reparation ..... 9

2.6.10 Forklaring på piktogrammerne på maskinen 9

3 Tekniske egenskaber 10

3.1 Tekniske data 10

3.3 Maskinens egenskaber 12

3.4 Maskin- og betjeningsdele 12

3.5 Tilsigtet anvendelse 12

4 Før arbejdet påbegyndes 13

5.1 Montering hhv. udskiftning af diamant-vådborekronen 14

5.2 Fastgørelse af drivenheden på borestanderen 15

5.3 Etablering af vandtilførsel 15

5.4 Montering af borestanderen med dyvelfastgørelse 15

5.4.1 Fastgørelse i væggen 16

5.5 Montering af borestanderen med vakuumsættet (tilbehør) 16

5.6 Loftsstøtte af borestanderen 16

5.7 Indstilling af borestanderens hældning .. 16

5.8 Start af drivenheden og boring 16

5.9 Afslutning af boring 17

6 Rengøring 18

8 Händtering af diamant- vådborekroner 18

9 Bortskaffelse 19

10 Leveringsomfang 19

11 Garanti 20

Kolofon

Version V01/2020-07

Copyright:

Maschinenfabrik

OTTO BAIER GmbH

Heckenwiesen 26

71679 Asperg

Tyskland

Videregivelse og mangfoldiggørelse af dette dokument, udnyttelse og meddelelse af dets indhold er forbudt, medmindre det udtrykkeligt er tilladt.

Overtrædelse medfører skadeserstatning. Alle rettigheder forbeholdes i tilfælde af patent- eller mønsteranmeldelse.

Denne betjeningsvejledning er udarbejdet med stor omhu. OTTO BAIER GmbH påtager sig dog ikke ansvar for eventuelle fejl i denne betjeningsvejledning og følgerne af disse. Ligeledes påtages intet ansvar for direkte skader eller følgeskader, der opstår som følge af ukyndig brug af apparatet.

Ved anvendelse af apparatet skal de landespecifikke sikkerhedsforskrifter og arbejdssikkerhedsbestemmelser samt angivelserne i denne betjenings-vejledning følges.

Alle anvendte produktbetegnelser og mærkenavne tilhører ejeren og er ikke eksplicit afmærket som sådan.

Der tages forbehold for ændringer i indholdet.

1 Om denne betjeningsvejledning

Denne betjeningsvejledning indeholder alle vigtige oplysninger for sikker omgang med diamant-vådboresystemer.

I denne betjeningsvejledning kaldes drivenheden også "apparat" eller "maskine".

Henvisninger vedrørende illustrationer

Henvisninger til illustrationer, der befinder sig i starten af betjeningsvejledningen, vises i teksten med dette symbol 1 (her henvises f.eks. til illustration nr. 1).

1.1 Vigtige oplysninger

Læs betjeningsvejledningen

Før arbejdet med og ved apparatet påbegyndes, skal denne betjeningsvejledning samt sikkerheds- og farehenvisningerne læses omhyggeligt igennem og følges.

Læs og vær opmærksom på den separate betjeningsvejledning til den pågældende borestander.

Opbevar altid denne betjeningsvejledning ved apparatet.

Der skal der bæres en godkendt mund-/næsefiltermaske!

1.2 Anvendte symboler i betjeningsvejledningen

FARE

"FARE" henviser til en overhængende fare, som kan medføre øjeblikkelig død eller alvorlig tilskadekomst.

→ Denne pil viser den tilhørende forholdsregel til afværgelse af den overhængende fare.

ADVARSEL

"ADVARSEL" henviser til en overhængende fare, som muligvis kan medføre død eller alvorlig tilskadekomst.

→ Denne pil viser den tilhørende forholdsregel til afværgelse af den overhængende fare.

FORSIGTIG

"FORSIGTIG" henviser til en overhængende fare, som kan medføre let eller middel tilskadekomst eller materielle skader.

→ Denne pil viser den tilhørende forholdsregel til afværgelse af den overhængende fare.

HENVISNING

"HENVISNING" henviser til mulige materielle skader, indeholder anbefalinger vedrørende brug og nyttige tip.

2 Generelle sikkerhedshenvisninger for elektroværktøj

ADVARSEL

Læs alle sikkerhedshenvisninger, der er markeret med symbolet, samt alle anvisningerne.

Hvis sikkerhedshenvisningerne og anvisningerne ikke følges, kan det medføre elektrisk stød, brand og/eller alvorlig tilskadekomst.

Gem alle sikkerhedshenvisninger og anvisninger til senere brug.

Begrebet "Elektroværktøj", der anvendes i sikkerhedshenvisningerne, refererer til netdrevet elektroværktøj (med netkabel) og batteridrevet værktøj (uden netkabel).

2.1 Arbejdspladssikkerhed

a) Hold arbejdsområdet rent og godt belyst. Rod eller uoplyste arbejdsområder kan medføre ulykker.
b) Arbejd ikke med elektroværktøjet i eksplosive miljøer med brændbare væsker, gasser eller støv.

Elektroværktøj danner gnister, der kan antænde støvet eller dampene.

c) Hold børn og andre personer på afstand, når elektroværktøjet bruges.

Hvis du distraheres, kan du miste kontrollen over apparatet.

2.2 Elektrisk sikkerhed

a) Elektroværktøjets tilslutningsstik skal passe i kontakten. Der må ikke foretages ændringer på stikket på nogen måde. Brug ikke adapterstik sammen med beskyttelsesjordet elektroværktøj.

Uændrede stik og passende stikdåser reducerer risikoen for elektrisk stød.

b) Undgå kropskontakt med jordede overflader såsom rør, radiatorer, komfurer og køleskabe.

Der er øget risiko for elektrisk stød, när kroppen er jordforbundet.

c) Beskyt elektroværktøj mod regn og væde.

Hvis der trænger vand ind i et elektroværktøj, øges risikoen for elektrisk stød.

d) Anvend ikke kablet til at bære elektroværktøjet i, til at hænge det op i eller til at trække stikket ud af kontakten. Hold kablet væk fra varme, olie, skarpe kanter eller bevægelige dele i apparatet.

Beskadigede eller sammenfiltrede kabler øger risikoen for elektrisk stød.

e) Hvis du arbejder med elektroværktøj i det fri, må du kun bruge et forlængerkabel, der er egnet til udendørs brug.

Risikoen for elektrisk stød reduceres, når der bruges et egnet forlængerkabel til udendørs brug.

f) Hvis det ikke kan undgås at bruge elektroværktøjet i fugtige omgivelser, skal der bruges et fejlstrømsrelæ.

Ved anvendelse af et fejlstrømsrelæ (HFI-relæ med maks. 10 mA brydestrøm) reduceres risikoen for elektrisk stød.

2.3 Personsikkerhed

a) Vær opmærksom, se efter, hvad du laver, og arbejd fornuftigt med et elektroværktøj. Brug ikke elektroværktøj, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.

Et øjebliks uopmærksomhed under brugen af elektroværktøjet kan medføre alvorlig tilskadekomst.

b) Bær personligt sikkerhedsudstyr og altid sikkerhedsbriller.

Risikoen for tilskadekomst reduceres ved brug af personligt sikkerhedsudstyr som f.eks.støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn afhængig af elektroværktøjets art og det formål, det anvendes til.

c) Undgå, at elektroværktøjet går i gang af sig selv. Kontroller, at elektroværktøjet er slukket, før det sluttes til strømforsyningen eller batteriet, tages op eller bæres.

Hvis du holder fingeren på afbryderen, när du bærer elektroværktøjet, eller hvis apparatet er tændt, när det sluttes til strømforsyningen, kan det medføre uheld.

d) Fjern indstillingsværktøj eller skruenøgler, før elektroværktøjet startes.

Et værktøj eller en nøgle, der befinder sig i en roterende del i apparatet, kan forårsage tilskadekomst.

e) Undgå unormale kropsstillinger. Stå sikkert, og hold hele tiden ligevægten.

Dermed kan du bedre styre elektroværktøjet, hvis der opstår en uventet situation.

f) Brug egnet beklædning. Bær ikke løst-hængende tøj og smykker. Hold hår, tøj og handsker væk fra bevægelige dele.

Bevægelige dele kan gribe fat i løst tøj, smykker eller langt hår.

DA

g) Når støvudsugnings- og opsamlingsanordninger, kan monteres, skal disse tilsluttes og anvendes korrekt.

Risici forårsaget af støv kan reduceres, när der anvendes støvudsugning.

h) Lad dig ikke forlede til falsk tryghed, og sæt dig ikke ud over sikkerhedsreglerne for elektroværktøj, heller ikke selv om du er fortrolig med elektroværktøjet efter hyppig brug.

Uagtsom adfærd man medføre alvorlig tilskadekomst på et splitsekund.

2.4 Anvendelse og behandling af elektroværktøjet

a) Overbelast ikke elektroværktøjet. Brug det dertil beregnede elektroværktøj til arbejdet. Du arbejder bedre og sikrere i det angivne effektområde med det rigtige elektroværktøj.
b) Brug ikke elektroværktøj, der har en defekt kontakt. Et elektroværktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.
c) Træk stikket ud af stikdåsen, og/eller fjern batteriet, før der foretages indstillinger på apparatet, udskiftes tilbehørsdele, eller apparatet lægges væk. Disse forholdsregler hindrer, at elektroværktøjet starter utilsigtet.
d) Opbevar elektroværktøj uden for børns rækkevidde, når det ikke er i brug. Lad ikke personer uden kendskab til elektroværktøjet, som ikke er fortroligt med det, eller som ikke har læst denne betjeningsvejledning, bruge apparatet. Elektroværktøj er farligt, hvis det bruges af uerfarne personer.
e) Vedligehold elektroværktøjet omhyggeligt. Kontroller, at bevægelige dele fungerer upåklageligt og ikke sidder fast, og at dele ikke er knækket eller beskadiget, så elektroværktøjets funktion begrænses. Få beskadigede dele repareret, før apparatet bruges. Mange ulykker skyldes dårligt vedligeholdt elektroværktøj.
f) Hold skæreværktøj skarpt og rent. Omhyggeligt vedligeholdt skæreværktøj med skarpe skærekanter sætter sig ikke så hyppigt fast og er lettere at føre.

g) Brug elektroværktøj, påmonteret værktøj etc. i overensstemmelse med disse anvisninger. Tag højde for arbejdsbetingelserne og det arbejde, der skal udføres.

Det kan medføre farlige situationer, hvis elektroværktøj bruges til andre formål end de tilsigtede.

h) Hold greb og gribeflader tørre, rene og fri for olie og fedt.

Sikker betjening og kontrol over elektroværktøjet i uforudsete situationer er ikke muligt med glatte greb og gribeflader.

2.5 Service

a) Få altid elektroværktøj repareret af fagfolk og kun med originale reservedele. Dermed sikres det, at elektroværktøjet bliver ved med at være sikkert at bruge.

2.6 Sikkerhedshenvisninger for diamant-vådboresystemer

2.6.1 Krav til betjeningspersonalet

• Personer på under 18 år må ikke bruge maskinen.
• Betjeningspersonalet skal have sat sig ind i denne betjeningsvejlednings indhold.

2.6.2 Sikkerhedshenvisninger for alt arbejde

• Bør høreværn ved slagboring / diamantboring. Udsættelsen for larm kan forårsage høretab.
• Brug det/de ekstra håndgreb. Tab af kontrol kan medføre tilskadekomst.
• Understøt elektroværktøjet godt før brug. Dette elektroværktøj har et højt drejningsmoment. Hvis elektroværktøjet ikke støttes sikkert under brug, kan du miste kontrollen og komme til skade.

2.6.3 Arbejdspladssikkerhed

• Sørg også for at sikre arbejdsområdet bag gennembrydninger.
  Usikrede arbejdsområder kan bringe dig og andre personer i fare.
• Vær opmærksom på synlige og skjulte strøm-, vand- og gasledninger. Anvend egnede sporingsudstyr til sporing af skjulte forsyningsledninger, eller kontakt det lokale elselskab.
  Kontakt med elkabler kan medføre brand og elektrisk stød. Beskadigelse af en gasledning kan medføre eksplosion. Indtrængning i en vandledning forårsager materielle skader eller kan forårsage elektrisk stød.
• Anvend ikke elektroværktøjet i nærheden af brændbare materialer.
  Gnister kan antænde disse materialer.
• Undgå at personer kan snuble over kabler.
  Fald over kabler kan medføre alvorlig tilskadekomst.
  • Sikr arbejdsemnet.
  Arbejdsemner, som holdes vha. spændeanordninger eller skruestikker, holdes mere sikkert end med hånden.
• Undgå støvansamlinger på arbejdspladsen.
  Støv er let antændeligt.
• Sørg for tilstrækkelig ventilation og udluftning i lukkede rum.
  Fare på grund af støvudvikling og begrænset syn.
• Ved udførelse af borearbejde, der kræver brug af vand, skal vandet ledes væk fra arbejdsområdet, eller der skal bruges en opsamlingsanordning til væske.
  Sådanne forsigtighedsforholdsregler holder arbejdsområdet tørt og reducerer risikoen for et elektrisk stød.
• Informer den ansvarlige statiker, arkitekt eller byggeledelse om planlagte boringer, og tag dem med på råd.
  Gennembor kun armeringer efter tilladelse fra en byggestatiker.

• Ved boring gennem vægge eller lofter skal du sørge for, at personer og arbejdsområdet på den anden side er beskyttet.
  Borekronen kan gå ud over borehullet, og borekernen kan falde ud på den anden side.

• Ved gennembrudsboringer skal de berørte rum altid kontrolleres for forhindringer, og området skal afspærres. Gør borekernen sikker mod nedfald vha. forskalling.

• Støv fra materialer som f.eks. blyholdig maling, enkelte træsorter, mineraler og metaller kan være sundhedsfarlige og medføre allergiske reaktioner, luftvejssygdomme og/eller kræft.
  Asbestholdigt materiale må kun bearbejdes af fagfolk.
  Brug om muligt en egnet støvudsugning, der er egnet til materialet.
  ▶ Sørg for god ventilation på arbejdspladsen.
  Det anbefales at bruge en åndedrætsmaske med filterklasse P2 eller P3 (iht. DIN EN 149:2001).
  Overhold de nationale gældende forskrifter for de materialer, der bearbejdes.

2.6.4 Elektrisk sikkerhed

• Ved vådboring må elektroværktøjet kun anvendes med en personbeskyttelseskontakt PRCD, der fungerer upåklageligt (se side 101).
• Kontroller før hver brug elektroværktøj, tilslutningsledning og stik for beskadigelser. En beskadiget maskine er farlig og ikke mere driftssikker.
• Kontroller netspændingen! Strømkildens netspænding skal stemme overens med oplysningerne på elektroværktøjets typeskilt.
• Ved drift af elektroværktøjet på mobile generatorer kan der forekomme effekttab eller atypisk reaktion, når der tændes for det.
• Benyt ikke elektroværktøjet med beskadiget kabel. Berør ikke det beskadigede kabel og tag netstikket ud af stikkontakten, hvis kablet beskadiges under arbejdet.
  Beskadigede kabler øger risikoen for elektrisk stød.
• Anvend kun forlængerkabler, der egner sig til maskinens effektforbrug og har et mindste ledertværsnit på 1,5 mm ^2 . Hvis der anvendes en kabeltromle, skal kablet altid rulles helt af.
  Det oprullede kabel kan blive meget varmt og begynde at brænde.

DA

- Rengør regelmæssigt elektroværktøjets ventilationsåbninger tørt vha. udblæsning. Sæt ikke en skruetrækker eller andre genstande ind i ventilationsåbningerne. Dæk ikke ventilationsåbningerne til.

Motorventilatoren suger støv ind i huset, og en stor ansamling af metalstøv kan forårsage elektriske farer.

- Elektroværktøjet kan slå fra automatisk som følge af udefra kommende elektromagnetiske forstyrrelser (f.eks. svingninger i netspændingen, elektrostatiske afladninger).

Sluk i dette tilfælde elektroværktøjet og tænd det igen.

Udløbende vand øger risikoen for elektrisk stød.

2.6.5 Personsikkerhed

- Brug personlige værnemidler og anvend alt efter arbejdssituation:

Fuldmaske, øjenværn eller sikkerhedsbriller, sikkerhedshjelm og specialforklæde

Beskyt dig mod omkringflyvende dele vha. sikkerhedshjelm, sikkerhedsbriller eller ansigtsværn og om nødvendigt med et forklæde.

Høreværn

Det typiske A-klassificerede lydtryksniveau for dette elektroværktøj ligger på 85 dB (A) under arbejdet.

Hvis du over et længere tidsrum ud- sættes for støjende larm, er der risiko for høreskader og/eller høretab.

Antivibrationssikkerhedshandsker

Ved en udløsningværdi A (8) for arm-hånd-vibrationer på over 2,5 m/s ^2 anbefales brug af antivibrationssikkerhedshandsker.

Skridsikre sikkerhedssko

Støvmaske, mund-/næsefiltermaske eller åndedrætsmaske

Indånding af meget fint mineralsk støv kan forårsage helbredsskader. Det anbefales at bruge en åndedrætsmaske med filterklasse P2 eller P3 (iht. DIN EN 149:2001).

Vådboring: Arbejde med diamant-vådborekroner er en slibeproces, hvorunder der opstår meget fint støv, som bindes af det tilførte vand. Hvis vandet med det bundne støv ikke opsamles, frigives det bundne støv igen efter tørring. Ved boring i kvartsholdige materialer er risikoen for silikose meget stor; derfor må maskinen kun bruges i våddrift.

- Sørg for, at andre personer holder en sikker afstand til dit arbejdsområde. Alle, som betræder arbejdsområdet, skal bruge personlige værnemidler.

Brudstykker fra arbejdsemnet eller brækket, påmonteret værktøj kan flyve bort og også forårsage personskader uden for det direkte arbejdsområde.

- Hold fast i elektroværktøjet på de isolerede gribeflader, når du udfører arbejde, hvor skæreværktøjet kan komme i kontakt med skjulte elledninger eller sit eget tilslutningskabel.

Kontakten mellem et skæreværktøj og en spændingsførende ledning kan også sætte elektroværktøjets metaldele under spænding og forårsage elektrisk stød.

- Hold netkablet borte fra roterende, påmonteret værktøj.

Hvis du mister kontrollen over maskinen, kan netkablet skæres over eller gribes og din hånd eller arm blive grebet af det roterende, påmonterede værktøj.

- Læg aldrig elektroværktøj fra dig, inden det påmonterede værktøj står helt stille.

Det roterende, påmonterede værktøj kan komme i kontakt med opbevaringsfladen, hvilket kan forårsage, at du mister kontrollen over elektroværktøjet.

• Elektroværktøjet må ikke være tændt, mens det bæres.
  Dit tøj kan blive grebet af det roterende, påmonterede værktøj i tilfælde af utilsigtet kontakt, og værktøjet kan bore sig ind i din krop.
• Ret ikke det påmonterede værktøj mod egne eller andres legemsdele, når maskinen kører, og rør ikke ved det.
• Brug altid det ekstra håndtag, der følger med apparatet.
  Tab af kontrol over maskinen kan medføre tilskadekomst.
• Brug ikke dette værktøj til underopbore-arbejde med vandtilførsel.
  Hvis der trænger vand ind i elektroværktøjet, øges risikoen for elektrisk stød.

2.6.6 Farer ved anvendelse og behandling af elektroværktøjet

• Hvis maskinen anvendes til frihåndsboring, skal den altid holdes sikkert fast med begge hænder ved start og under arbejde med maskinen. Vær forberedt på maskinens reaktionsmomenter (f.eks. pludselig blokering eller brud på det påmonterede værktøj) ved start af maskinen og under arbejdet.
• Hvis det påmonterede værktøj blokerer, må det ikke længere føres frem, men skal stoppes.
  Kontrollér årsagen til, at maskinen sættes i spænd, og afhjælp årsagen for fastsiddende, påmonterede værktøjer.
• Hvis du vil starte en diamantboremaskine, der sidder fast i et arbejdsemne, igen, skal du før start kontrollere, at det påmonterede værktøj roterer frit.
  Hvis det påmonterede værktøj sidder fast, roterer det muligvis ikke, og dette kan medføre overbelastning af værktøjet, eller at diamantboremaskinen løsner sig fra arbejdsemnet.
• Brug ikke tilbehør, der ikke er specifikt beregnet og anbefalet til dette elektroværktøj.
  Selvom du kan fastgøre tilbehør på elektroværktøjet, er det ingen garanti for sikker brug.

- Det tilladte omdrejningstal for det påmonterede værktøj skal være mindst lige så højt som det maksimale omdrejningstal, der er angivet på elektroværktøjet.

Tilbehør, som kan dreje hurtigere end tilladt, kan brække og flyve omkring.

- Udfør skift af påmonteret værktøj omhyggeligt og kun med dertil beregnet, fejlfrit monteringsværktøj. Tag netstikket ud af stikkontakten før skift af det påmonterede værktøj.

Med brug af det dertil beregnede monteringsværktøj undgås beskadigelser på elektroværktøjet og det påmonterede værktøj.

- Anvend ikke beskadiget påmonteret værktøj. Kontroller det påmonterede værktøj før hver brug for afskalninger eller revner. Hvis elektroværktøjet eller det påmonterede værktøj falder ned, skal det kontrolleres, om det er beskadiget, eller anvend et ubeskadiget, påmonteret værktøj. Når det påmonterede værktøj er blevet kontrolleret og sat i, skal du holde dig selv og personer i nærheden borte fra det roterende, påmonterede værk-tøjs område og lad elektroværktøjet køre med maksimalt omdrejningstal i et minut. Beskadiget, påmonteret værktøj brækker som regel i denne testtid.

- Udsæt ikke elektroværktøj for ekstrem varme og kulde.

Ved ekstrem varme og/eller kulde kan der ske mekaniske og elektriske skader.

- Lad påmonteret værktøj, værktøjsholdere og andre dele i direkte nærhed af arbejdsområdet køle af efter brug.

Udstyret kan være meget varmt efter brug. Berør derfor ikke disse dele, da der er risiko for tilskadekomst.

- Yderligere skilte eller andre dele, der ikke er BAIER-specifikke, må ikke skrues eller nittes på motorhuset, grebet, gearenheden eller beskyttelseshuset.

Dette kan beskadige elektroværktøjet og forårsage funktionsforstyrrelser.

- Ved fastgørelse af borestanderen på arbejdsemnet vha. dyvler og skruer skal du kontrollere, at den anvendte forankring kan fastholde maskinen sikkert under brug.

Hvis arbejdsemnet ikke er modstandsdygtigt eller er porøst, kan dyvlen trækkes ud, så borestanderen løsner sig fra arbejdsemnet.

DA

• Ved fastgørelse af borestanderen på arbejdsemnet vha. en vakuumplade skal du sikre dig, at overfladen er glat, ren og ikke porøs. Fastgør ikke borestanderen på laminerede overflader som f.eks. fliser og belægninger af kompositmaterialer.
  Hvis arbejdsemnets overflade ikke er glat, plan eller tilstrækkeligt fastgjort, kan vakuumpladen løsne sig fra arbejdsemnet.
• Kontrollér før og under boring, at undertrykket er tilstrækkeligt.
  Hvis undertrykket ikke er tilstrækkeligt, kan vakuumpladen løsne sig fra arbejdsemnet.
• Udfør aldrig underopborearbejde og boringer i væggen, hvis maskinen kun er fastgjort vha. vakuumpladen.
  Ved tab af vakuum løsner vakuumpladen sig fra arbejdsemnet.
• Undgå unødig støjudvikling.
• Følg sikkerheds- og arbejdsanvisningerne for det anvendte tilbehør.

2.6.7 Sikkerhedshenvisninger ved anvendelse af lange bor

• Arbejd aldrig med et højere omdrejningstal end det maksimalt tilladte for boret
  Ved højere omdrejningstal kan boret let bøjes, hvis det kan dreje frit uden kontakt med arbejdsemnet, og medføre tilskadekomst.
• Start altid borearbejdet med et lavt omdrejningstal, mens boret har kontakt med arbejdsemnet.
  Ved højere omdrejningstal kan boret let bøjes, hvis det kan dreje frit uden kontakt med arbejdsemnet, og medføre tilskadekomst.
• Tryk ikke for kraftigt og kun i borets længderetning.
  Boret kan bøjes og dermed knække, eller du kan miste kontrollen med tilskadekomst til følge.

2.6.8 Farer ved anvendelse og behandling af borestanderen

- Opbyg borestanderen korrekt i henhold til denne vejledning før montering af boremaskinen.

Korrekt samling er vigtig for at sikre upåklagelig funktion.

• Fastgør borestanderen sikkert med det foreskrevne og ubeskadigede monteringsmateriale på en fast, jævn flade.
  Hvis borestanderen skrider eller vakler, kan boremaskinen eller drivenheden ikke føres jævnt og sikkert.
• Tag boremaskinens eller drivenhedens stik ud af stikdåsen, før du monterer boremaskinen eller drivenheden på borestanderen, foretager indstillinger eller skifter tilbehør.
  En utilsigtet start af boremaskiner eller drivenheder kan forårsage uheld.
• Fastgør boremaskinen eller drivenheden sikkert i borestanderen som beskrevet, før du påbegynder arbejdet.
  Hvis boremaskinen eller drivenheden skrider på borestanderen, kan du miste kontrollen og komme til skade.
• Fjern alt indstillingsværktøj, skruenøgler og overflødigt monteringsmateriale, før du starter boremaskinen eller drivenheden. Indstillingsværktøj, skruenøgler eller monteringsmateriale, der befinder sig i/på en roterende del i apparatet, kan forårsage tilskadekomst.
  • Overbelast ikke borestanderen, og brug den ikke som stige eller stillads.
  Hvis borestanderen overbelastes, eller du træder op på den, kan dens tyngdepunkt forskydes opad, så den vælter.
• Brug ikke tilbehør, der ikke er specifikt beregnet og anbefalet til borestanderen af producenten.
  Selvom du kan fastgøre tilbehør på borestanderen, er dette ingen garanti for sikker brug.
• Yderligere skilte eller andre, ikke BAIER-specifikke dele, må ikke skrues eller nittes på borestanderen.
  Dette kan beskadige borestanderen og forårsage funktionsforstyrrelser.
• Følg alle sikkerheds- og arbejdsanvisningerne for det anvendte tilbehør.
• Tilspændingshåndtaget må under ingen omstændigheder sættes på kegleakslens sekskant for at spænde den.
  For høje tilspændingsmomenter kan beskadige den.

2.6.9 Service / vedligeholdelse / reparation

• Få elektroværktøjet kontrolleres efter fald eller fugtpåvirkning. Eventuelt beskadiget elektroværktøj er farligt og ikke mere driftssikkert. Inden elektroværktøjet anvendes igen, skal det kontrolleres af vores kundeservice eller et værksted, som er autoriseret at Maschinenfabrik OTTO BAIER GmbH.
• Reparationer og vedligeholdelsesarbejde må kun udføres af et værksted med autorisation fra Maschinenfabrik OTTO BAIER GmbH. I modsat fald bortfalder enhver form for ansvars- og garantikrav over for Maschinenfabrik OTTO BAIER GmbH.

HENVISNING

Ved brug af nye kontaktkul må maskinen kun anvendes i det grønne område i de første 15 minutter - hold øje med LED'en i håndtaget (BDB 835: Position 6, se illustration 1 og BDB 8325: Position 6, se illustration 2).

- Brug altid kun originale BAIER-reservedele og originalt BAIER-tilbehør ved behov. Originaldele fås hos autoriserede forhandlere. Ved anvendelse af uoriginale dele er der risiko for maskinskader og øget fare for tilskadekomst. - Der skal udføres regelmæssig service af Maschinenfabrik OTTO BAIER GmbH eller af et af vores autoriserede service- og reparationsværksteder.

Mange ulykker skyldes dårligt vedligeholdt elektroværktøj.

2.6.10 Forklaring på piktogrammerne på maskinen

CE-mærkningen på et produkt betyder, at produktet opfylder alle gældende europæiske forskrifter, og at det har været underkastet de foreskrevne procedurer for overensstemmelsesvurdering.

Apparat af beskyttelsesklasse I

På grund af sin isolering har maskinen ingen metaldele, som kan berøres og i tilfælde af fejl være spændingsførende. En ekstra beskyttelsesanordning træder i kraft, hvis basisisoleringen svigter.

Bortskaf gammelt udstyr miljørigtigt

Gammelt udstyr indeholder værdifulde materialer, der kan genbruges, og som skal sendes til genanvendelse. Batterier, smøremidler og lignende stoffer må ikke ledes ud i miljøet. Bortskaf derfor gammelt udstyr til egnede modtagestationer.

Brug høreværn!

Det typiske A-klassificerede lydtryksni-veau for dette elektroværktøj ligger over 85 dB (A) under arbejde – brug høreværn!

Læs betjeningsvejledningen!

Før arbejdet med og på maskinen påbegyndes, skal denne betjeningsvejledning samt sikkerheds- og farehenvisningerne læses omhyggeligt igennem og følges.

3 Tekniske egenskaber

3.1 Tekniske data

Diamant-vådboresystem BDB 835
Producent Maschinenfabrik OTTO BAIER GmbH
Driftsspænding (V / Hz) ~230 / 50/60
Effektforbrug (Watt) 3000
Beskyttelsesklasse	1/1
	1. gear 2. gear 3. gear
Tomgangsomdrejningstal (min ^1 ) ^1)	240 480 1100
Vådborekronediameter (mm), min. / maks. 60/400
Boredybde (mm) maks.	650
Værktøjsholder	114 UNC og G12
Vægt (kg) ^2) , maskine /borestander	12,2 / 30,2
Omdrejningselektronik	ja
Lydmåling ^3) K = 3 dB
L_pA (lydtryk) dB (A)	91
L_WA (lydeffekt) dB (A)	101
Vibrationsmåling m/ s^2 ^4) K = 1,5 m/ s^2	2,9

Diamant-vådboresystem	BDB 8325
Producent Maschinenfabrik OTTO BAIER GmbH
Driftsspænding (V / Hz) ~230 / 50/60
Effektforbrug (Watt) 2200
Beskyttelsesklasse	1/1
	1. gear 2. gear 3. gear
Tomgangsomdrejningstal (min-1)1)	310	620 1400
Vådborekronediameter (mm), min. / maks.	40/250
Boredybde (mm) maks.	650
Værktøjsholder	11⁄4 UNC og G1⁄2
Vægt (kg)2), maskine /borestander	10,2 / 26,5
Omdrejningselektronik	ja
Lydmåling3) K = 3 dB
LpA (lydtryk) dB (A)	91
LWA (lydeffekt) dB (A)	101
Vibrationsmåling m/s24) K = 1,5 m/s2	2,9

1) Omdrejningsområderne afhænger af diamant-vådborekronens diameter.

Diamant-vådboresystem	BDB 835
Tomgangsomdrejningstal (min ^-1 )	240	480	1100
Vådborekronediameter (mm)	180–400	90-180	60-100

Diamant-vådboresystem	BDB 8325
Tomgangsomdrejningstal (min ^1 )	310	620	1400
Vådborekronediameter (mm)	140-250	70-140	40-70

De angivne omdrejningstal skal opfattes som de maksimale omdrejningstal for de angivne diamant-vådborekroners diametre. Afhængig af beskaffenheden af det materiale, der bores i, f.eks. jernarmeret beton med forskellig styrke, indstilles omdrejningstallet efter fornemmelsen. Ved boring i betonindstøbt jern med diamant-vådborekroner med store diametre indstilles 1. gear altid.

2) Vægt iht. EPTA-procedure 01/2003.
3) Fastlæg måleværdier for støj i henhold til EN 60745. Brug høreværn!
4) De totale svingningsværdier (tre retningers vektorsum) fastlægges i henhold til EN 60745

De i denne betjeningsvejledning angivne svingningsemissionsværdier er målt i henhold til en i EN 60745 standardiseret måleproces og kan anvendes til indbyrdes sammenligning mellem elektroværktøjer. De er også egnede til en foreløbig vurdering af svingningsbelastningen.

De angivne svingningsemissionsværdier repræsenterer de primære anvendelser af elektroværktøjet. Hvis elektroværktøjet anvendes til andre formål med afvigende, påmonteret værktøj eller ikke vedligeholdes tilstrækkeligt, kan dette øge svingningsbelastningen betydeligt i hele arbejdstidsrummet. For at opnå en nøjagtig vurdering af svingningsemissionsværdierne skal der også tages højde for de tider, hvori apparatet er frakoblet eller stadig kører, men rent faktisk ikke anvendes. Dette kan reducere svingningsbelastningen i hele arbejdstidsrummet betragteligt.

ADVARSEL

Helbredsrisici pga. vibrationer.

→ For at beskytte brugeren skal der træffes yderligere sikkerhedsforanstaltninger, f.eks. brug af antivibrations-beskyttelseshandsker, korrekt vedligeholdelse af elektroværktøjet og det påmonterede værktøj, hænderne skal holdes varme, og arbejdsforløbene skal være velorganiserede.

iht. til bestemmelserne i direktiverne

2006/42/EF

2011/65/EU

i forbindelse med de sikkerhedshenvisninger, der er dokumenteret i betjeningsvejledningen, og den foreskrevne, tilsigtede anvendelse.

Udviklingschefen er autoriseret til udarbejdelse af de tekniske bilag.

Disse kan fås hos:

3.3 Maskinens egenskaber

Maskinerne har en specialudviklet elektronik med softstart. Den overvåger omdrejningstallet og hjælper via indikatorlamperne grøn / rød (BDB 835: Position 6 og 7, se illustration 1 og BDB 8325: Position 6 og 7, se illustration 2) med at opnå det mest gunstige arbejdsfremskridt og dermed arbejdsbetingelser, der skåner værktøjet.

Optisk visning

Grøn: Omdrejningstal for optimal boreeffekt

Hvis du ikke er opmærksom på dette advarselssignal, dvs. ikke reducerer fremføringen, slår elektronikken fra ved overbelastning. Tag diamant-vådborekronen ud af borehullet, när den står stille.

Maskinen kan startes igen med det samme.

8 Diamantboremaskinen er udstyret med en personbeskyttelseskontakt (PRCD).

3.4 Maskin- og betjeningsdele

1 Vådboresystem BDB 835

1 Vandtilslutning
2 Hovedaksel
3 Personbeskyttelseskontakt PRCD
4 Gearskift (-3 gear)
5 Drivenhed BDB 835
6 Grøn LED
7 Rød LED
8 Tænd/sluk-kontakt

2 Vådboresystem BDB 8325

1 Vandtilslutning
2 Hovedaksel
3 Personbeskyttelseskontakt PRCD
4 Gearskift (-3 gear)
5 Drivenhed BDB 8325
6 Grøn LED
7 Rød LED
8 Tænd/sluk-kontakt

3 Borestander BST 250

1 Glideelement
2 Møtrik til hældningsjustering øverst
3 Drevaksel
4 Rørspærre med klemme
5 Tilspændingshåndtag
6 Kegleaksel
7 Libelle
8 Borestanderplade
9 Møtrik til hældningsjustering nederst
10 Justeringsfod (4x)
11 Cylinderskruer til hældningsjustering nederst
12 Påskruningsplade
13 Cylinderskrue (4x)
14 Låsering
15 Boreslæde
16 Sekskantskrue
17 Klemmearm
18 Boresøjle

3.5 Tilsigtet anvendelse

Diamant-vådboresystemerne BDB 835 og BDB 8325 er kun beregnet til brug sammen med en egnet borestander.

Læs og vær opmærksom på den separate betjeningsvejledning til den pågældende borestander.

HENVISNING

Anvendelse med et vandudsugningssæt er også mulig.

Diamant-vådboresystemerne er beregnet til vådboring i mineralske materialer såsom beton, stålbeton eller murværk i forbindelse med diamant-vådborekroner og en vandtilførsel.

Der må ikke bores i følgende materialer: Træ, metal, glas etc.

Overhold de nationale, gældende forskrifter for de materialer, der bearbejdes, og udsugning.

4 Før arbejdet påbegyndes

Vær opmærksom på følgende punkter, før arbejdet påbegyndes, så det er sikkert at arbejde med diamant-vådboresystemer:

• Gennemlæs alle sikkerheds- og farehenvisninger i denne betjeningsvejledning.
• Bær beskyttelsesstøj såsom sikkerhedshjelm, ansigtsværn eller sikkerhedsbriller, sikkerhedshandsker, egnet mund-/næsefiltermaske, skridsikre sikkerhedssko og om nødvendigt forklæde.
• Den på typeskiltet anførte spænding skal være identisk med netspændingen.
• Kontroller maskinen, tilslutningsledningen, stikket, at diamant-vådborekronen sidder fast, og at borestanderen står fast før hver brug.
• Vær altid opmærksom på diamant-vådborekroneholderens diameter. Gevindet på diamant-vådborekronerne skal passe til gevindet på drivenheden (G ^1/2 " indvendigt gevind og 1 ^1/4 " UNC udvendigt gevind) uden slør. Der må ikke anvendes reduktioner eller adaptere ved montering af diamant-vådborekroner.
• Kontroller diamant-vådborekronens tilstand visuelt.

• Montering af tilspændingshåndtag:

4 Skub tilspændingshåndtaget (3) til venstre eller højre på drevakslen (4) efter behov, så hullet i tilspændingshåndtaget (2) og i drevakslen (1) dækker hinanden.
5 Sæt rørspærrens (1) stift gennem hullerne (2), og tryk, til klemmen går i indgreb.

- Fastlåsning af boreslæde ved behov:

6 BST 250

Når klemmearmen (1) spændes, kan boreslæden (2) låses fast. På den måde sikres boreslæden mod uventede bevægelser.

7 BST 420

Træk låsebolten (2) på boreslæden (1) ud, drej den 90°, og lad tilspændingsakslen gå i indgreb. Boreslæden (1) skal evt. bevæges lidt op eller ned med tilspændingshåndtaget. På den måde sikres boreslæden (1) mod uventede bevægelser.

HENVISNING

Beskadigede diamant-vådborekroner må ikke anvendes og skal omgående udskiftes.

- Brug kun de af OTTO BAIER GmbH anbefalede diamant-vådborekroner til det pågældende formål.

HENVISNING

Diamant-vådborekronen kan ødelægges, hvis den overophedes eller sætter sig fast i kerneborehullet (se "Händtering af diamant-vådborekroner" på side 106).

Hvis der opstår sundhedsskadeligt støv under arbejdet, skal en egnet støvudskiller sluttes til diamant-vådboresystemet (f.eks. BAIER special-støvudskiller).

• Tilslut en vandforsyning (f.eks. BAIER vandtrykbeholder).
• Tilslut en egnet vandudsugning (f.eks. BAIER special-støvudskiller).

8 Kontrol af personbeskyttelseskontakten

FARE

Risiko for tilskadekomst pga. elektrisk stød.

→ Personbeskyttelseskontakten PRCD skal altid kontrolleres, før drivenheden startes (se herunder). Hvis PRCD ikke udløses under test, eller den slår fra gentagne gange ved tilkobling af drivenheden, skal drivenheden og personbeskyttelseskontakten PRCD kontrolleres sammen af en autoriseret elektriker.

• 8 Tryk på tasten -ON- (-RESET) (2), när netstikket er sat i, og drivenheden er frakoblet. Den røde kontrollampe (1) skal lyse.
• 8 Tryk på tasten -OFF- (TEST) (3). PRCD skal koble fra, dvs. at den røde kontrollampe (1) slukker.
• 8 Tryk på tasten -ON- (RESET) (2) igen. Drivenheden skal nu kunne tilkobles.
- Hvis PRCD ikke udløses under test, eller den slår fra gentagne gange ved tilkobling af drivenheden, skal drivenheden og personbeskyttelseskontakten PRCD kontrolleres sammen af en autoriseret elektriker.

DA

- Brug af diamant-vådboresystemet med en defekt personbeskyttelseskontakt PRCD er ikke tilladt – livsfare.

1/2 Indstilling af omdrejningstal

- Indstil omdrejningstallet i overensstemmelse med borekronediameteren (se "Tekniske data" på side 98) på gearskiftet (BDB 835: Position 4, se illustration 1 og BDB 8325: Position 4, se illustration 2).

HENVISNING

Gearskift ved kørende maskine kan beskadige maskinen.

Vent, til maskinen er stoppet helt.

5.1 Montering hhv. udskiftning af diamant-vådborekronen

FARE

Risiko for tilskadekomst pga. elektrisk stød.

→ Træk netstikket ud af kontakten før alt arbejde på drivenheden.

FORSIGTIG

Risiko for tilskadekomst pga. varmt værktøj.

→ Ved længere tids brug kan de monterede værktøjer blive varme. Brug beskyttelseshandsker ved udskiftning af værktøjerne, eller lad værktøjerne køle af.

HENVISNING

Drivenheden skal først fastgøres på borestanderen (se "5.2 Fastgørelse af drivenheden på borestanderen" på side 103) ved hjælp af påskruningspladen, før diamant-vådborekronen monteres.

• 9 Skru diamant-vådborekronen (2) på det udvendige 1 14 " UNC gevind eller diamant-vådborekronen (3) i det indvendige gevind G 12 " i drivakslen (1) til anslag (højregevind).
• Fastlåsning af boreslæde:

6 BST 250

Når klemmearmen (1) spændes, kan boreslæden (2) låses fast. På den måde sikres boreslæden mod uventede bevægelser.

7 BST 420

Træk låsebolten (2) på boreslæden (1) ud, drej den 90°, og lad tilspændingsakslen gå i indgreb. Boreslæden (1) skal evt. bevæges lidt op eller ned med tilspændingshåndtaget. På den måde sikres boreslæden (1) mod uventede bevægelser.

• 9 Hold drivakslen (1) fast med en gaffelnøgle SW36 (BDB 8325) eller SW32 (BDB 835).

- 9 Spænd diamant-vådborekronen (2) med en fastnøgle SW41 (ved 1 ^1/4 " UNC udvendigt gevind).

- 9 Spænd diamant-vådborekronen (3) med en fastnøgle SW24 (ved 12 " indvendigt gevind).

HENVISNING

Kontroller diamant-vådborekronens pasning og tilstand. En beskadiget diamant-vådborekrone må ikke anvendes og skal omgående udskiftes.

5.2 Fastgørelse af drivenheden på borestanderen

HENVISNING

Kontroller, at borestanderen står sikkert!

• 10 Sæt en ny pasfjeder (4) i påskruningspladens (2) not.
• 10 Skru drivenheden (1) sammen med påskruningspladen (2) med de 4 fastgørelsesskruer (3).
- Boreslæden skal være låst fast.
• 11 Skru kegleakslen (5) ud, og træk den ud af boreslæden (4) til anslag.
• 11 Hæng påskruningspladen (2) med drivenheden (1) i boreslædens (3) holder oppefra, og tryk påskruningspladen (2) bagud.
• 11 Skub kegleakslen (5) gennem påskruningspladen (2), og spænd med en gaffelnøgle.

HENVISNING

Kegleakslen må under ingen omstændigheder spændes fast med tilspændingshåndtaget; den kan blive beskadiget pga. for høje drejemomenter.

5.3 Etablering af vandtilførsel

FARE

Risiko for tilskadekomst pga. elektrisk stød.

→ Beskyt maskinen mod sprøjtevand. Pas ved montering og afmontering af vandslangen på, at der ikke trænger vand ind i maskinens lufts- lids. Brug kun intakte Gardena-koblinger og Gardena-slangestykker. Kontroller tætningsringene for slid eller beskadigelse. Maskinen må ikke bruges med utætte slangekoblinger.

• 12 Slut vandtilførslen (1) med koblingen (3) til en slange med et Gardena-slangestykke ( 12 tomme).
• 12 Med hanen (1) kan der åbnes og lukkes for vandtilførslen, og den kan finjusteres.
- Indstil vandstrømmen så lavt som muligt for at undgå risikoen for sprøjt.

5.4 Montering af borestanderen med dyvelfastgørelse

13 Justering af borestanderen til det hul, der skal bores, vha. diamantborekronen:

• 13 Markér og bor dyvelhullet til fastgørelse af borestanderpladen (5) gennem fastgørelsesslidsen (borehul: ∅ 15 mm, dybde 50 mm).
  • 14 Sæt fastgørelsesskruen (1) med den påmonterede lynspændedyvel (2) i dyvelhullet.
  • 13 Juster borestanderpladen (5) ved hjælp af libellen (6) eller et vaterpas (ved BST 420) og de fire justeringsfødder (4).
  • 13 Skru fastgørelsesskruen (3) i vha. iskruningsværktøjet (2).
  • 13 Spænd lynspændemøtrikken (1) med lette slag med en hammer.

5.4.1 Fastgørelse i væggen

HENVISNING

Til fastgørelse på vægge skal der anvendes RAWL-ankre med en diameter på 20 mm / M12.

3 Ved fastgørelse i væggen skal der benyttes et eksternt vaterpas til indstilling af borestanderens retvinklethed i forhold til diamantborekronens borehul. Denne justering kan ikke foretages med den integrerede libelle (7) på borestanderen.

5.5 Montering af borestanderen med vakuumsættet (tilbehør)

Hvis det ikke er muligt at fastgøre borestanderen med dyvelfastgørelsen, kan borestanderen fastgøres i gulvet med et vakuumsæt (ld-nr. 73312). Monteringen er beskrevet i monteringsvejledningen til vakuumsættet.

5.6 Loftsstøtte af borestanderen

Borestanderen kan også fastgøres i loftet ved hjælp af en lynspændingssøjle, der fås som ekstraudstyr (se BAIER-kataloget).

HENVISNING

Loftets beskaffenhed skal først kontrolleres for, om det kan holde til et kraftigt, punktvist tryk. Fastgør lynspændingssøjlen, så den ikke falder ned eller løsner sig pga. vibrationer.

5.7 Indstilling af borestanderens hældning

BST 250

Borestanderen kan indstilles trinløst til en hældning på op til 45°.

• 15 Løsn den øverste cylinderskrue (3) og de to nederste cylinderskruer (2) fra vinkeljusteringen; det kan være nødvendigt at holde igen på møtrikkerne på den modstående side.
- 15 Indstil borestandersøjlen (1) til den ønskede borevinkel.

• 15 Spænd de to nederste cylinderskruer (2) og den øverste cylinderskrue (3) igen.

HENVISNING

15 Borestanderen må først tages i brug, når alle tre cylinderskruer (2 og 3) er spændt.

BST 420

Borestanderen kan indstilles trinløst til en hældning på op til maks. 55°.

Fremgangsmåden for justering af hældningen er beskrevet i den betjeningsvejledning, der følger med borestanderen.

5.8 Start af drivenheden og boring

• Før drivenheden tages i brug, skal alle de punkter, der er beskrevet i kapitlet "Før arbejdet påbegyndes", kontrolleres (se side 101 ff.).
• Vælg en borekrone, og monter den (se "Montering hhv. udskiftning af diamant-vådborekronen" på side 102).

HENVISNING

Gearskift ved kørende maskine kan beskadige maskinen.

Vent, til maskinen er stoppet helt.

- Indstil omdrejningstallet i overensstemmelse med borekronediameteren (se "Tekniske data" på side 98) på gearskiftet (BDB 835: Position 4, se illustration 1 og BDB 8325: Position 4, se illustration 2).

ADVARSEL

Risiko for tilskadekomst pga. nedfaldende borekerne.

→ Ved gennembrudsboringer skal de underliggende eller bagvedliggende rum altid kontrolleres, og fareområdet skal afspærres. Gør borekernen sikker mod nedfald vha. forskalling.

• 1/2 Tænd drivenheden på tænd/sluk-kontakten (BDB 835: Position 8, se illustration 1 og BDB 8325: Position 8, se illustration 2), og vent, til arbejdsomdrejningstallet er nået – grøn LED (BDB 835: Position 6, se illustration 1 og BDB 8325: Position 6, se illustration 2) lyser.

• 12 Åbn en smule for vandtilførslen (1).
- Indstil vandudsugningen til konstant drift.

HENVISNING

Hvis vådboresystemet bruges uden vandudsugning, skal det udløbende kølevand opsamles, så det ikke forårsager skader.

- Frigør boreslæden, hvis den er låst fast:

6 BST 250

Løsn klemmearmen (1), boreslæden (2) kan igen bevæges frit.

7 BST 420

Træk låsebolten (2) på boreslæden (1) ud af tilspændingsakslen, drej den 90°, og lad den gå i indgreb. Boreslæden (1) skal evt. bevæges lidt op eller ned med tilspændingshåndtaget. Boreslæden (1) kan igen bevæges frit.

• 3 Før langsomt diamantborekronen ned i det materiale, der skal bores, ved at dreje krydsgrebet (5) med uret – grøn LED (BDB 835: Position 6, se illustration 1 og BDB 8325: Position 6, se illustration 2) må ikke slukke.

- Så snart det kan ses, at diamantborekronen befinder sig i borematerialet, kan fremføringen øges.

HENVISNING

Diamantborekronen kan blive sløv eller ødelægges ved overophedning.

Fremføringen må kun indstilles så højt, som diamantborekronen kan fjerne materialet. Udøv derfor ikke for kraftigt tryk på diamantborekronen (se "Håndtering af diamant-vådborekroner" på side 106).

- Hvis fremføringen er for hurtig, lyser den røde LED (BDB 835: Position 7, se illustration 1 og BDB 8325: Position 7, se illustration 2). Reducer da omgående fremføringen, til den grønne LED (BDB 835: Position 6, se illustration 1 og BDB 8325: Position 6, se illustration 2) lyser igen.

Hvis du ikke er opmærksom på dette adverselssignal, dvs. ikke reducerer fremføringen, slår elektronikken drivenheden fra ved overbelastning.

Boreprocessen kan påbegyndes og fortsættes som beskrevet herover.

HENVISNING

Hvis diamantborekronen ikke har tilstrækkelig skæreeffekt, slår drivenheden også fra. Kontrollér i så tilfælde, om diamantborekronen er blevet stump (se "Håndtering af diamant-vådborekroner" på side 106).

5.9 Afslutning af boring

• Lad vandet løbe i kort tid efter boringen, så boreslam mellem diamant-vådborekrone og borekerne skylles ud.
  • 3 Træk langsomt diamant-vådborekronen ud af borehullet ved at dreje krydsgrebet (5) mod uret.
  • 1/2 Sluk drivenheden på tænd/sluk-kontakten (BDB 835: Position 8, se illustration 1 og BDB 8325: Position 8, se illustration 2).
  • 12 Stop vandtilførslen (1) på hanen (2).
• Slå vandudsugningen fra.

Gennemgangsboring

HENVISNING

Risiko for deformation eller brud! Slå ikke med hårde genstande på diamantborekronen! Slå med et blødt stykke træ eller kunststof på diamantborekronen, hvis borekernen sidder fast i diamantborekronen, så borekernen løsnes.

Ingen gennemgangsboring (sækboring)

HENVISNING

Diamantborekronen kan ødelægges, hvis den sætter sig fast i kerneborehullet. Bryd aldrig borekernen ud med diamantborekronen!

• 16 Hvis borekernen stadig sidder fast i borehullet, efter at diamantborekronen er trukket ud, kan den brydes ud med et egnet værktøj (f.eks. mejsel).

6 Rengøring

FARE

Risiko for tilskadekomst pga. elektrisk stød.

→ Træk netstikket ud af kontakten før alt arbejde på drivenheden.

Maskinen skal rengøres, hver gang den har været brugt.

• Tag om nødvendigt drivenheden ud af borestanderen.
• Rengør omhyggeligt maskinen, og blæs den ud med trykluft.
• Smør vådborekroneholderen med lidt fedt.
• Rengør omhyggeligt borestanderen, og blæs den ud med trykluft.
  ▶ Smør boreslædeføringen let.
• Tøm vandudsugningens skyllehoved, blæs det tørt, og smør gevindet med lidt olie.
• Hold grebene tørre og fri for fedt.

7 Vedligeholdelse

FARE

Risiko for tilskadekomst pga. elektrisk stød.

→ Træk netstikket ud af kontakten før alt arbejde på drivenheden.

Drivenheden skal serviceres mindst en gang om året. Endvidere er service nødvendig, hvis kullene er slidte.

HENVISNING

Ved brug af nye kontaktkul må maskinen kun anvendes i det grønne område i de første 15 minutter - hold øje med LED'en i håndtaget (BDB 835:

Position 6, se illustration 1 og BDB 8325: Position 6, se illustration 2).

Kun service- og reparationsvirksomheder, der er autoriseret af Maschinenfabrik OTTO BAIER GmbH må udføre reparationer på maskinen. Brug altid kun originale BAIER-reservedele og originalt BAIER-tilbehør (se BAIER-kataloget).

8 Händtering af diamant-vådborekroner

• Brug og opbevar altid diamant-vådborekroner i henhold til producentens anvisninger.
  • For bløde diamantsegmenter:
  ▶ Diamant-vådborekroner slides for hurtigt ved meget høj slibeeffekt.
  Afhjælpning: Materialet, der skal bearbejdes, kræver diamant-vådborekroner med en hårdere binding.
  • For hårde diamantsegmenter:
  Diamantkornene bliver sløve og bryder ikke mere ud af bindingen. Diamant-vådbore-kronerne har ingen skæreeffekt mere.
  Afhjælpning: Materialet, der skal bearbejdes, kræver diamant-vådborekroner med en blødere binding.
• Hvis der ikke er tilkoblet en vandskylning under bearbejdningen, gnider diamant-vådborekronen i stigende grad på "blødt" boremel. Dermed opvarmes borekronens segmenter, de bliver bløde, og diamantsplinterne synker ind i det bærende materiale. Diamant-vådborekronen mister sin skarphed. Skæreeffekten reduceres, og brugeren forstærker trykket på diamant-vådborekronen, hvilket øger effekten. Efter nogle få boringer er vådborekronens segmenter "sintrede", eller de rives af ved den mindste modstand i sten, hvorefter diamant-vådborekronen skal udskiftes.
• Ved at mellemslibe diamant-vådborekronen på en BAIER-skærpeplade (id-nr. 15453) eller en blød sten kan nedsunkne diamanter arbejdes fri igen, og diamant-vådborekronen er skarp igen.

• For at forlænge diamant-vådborekronens levetid og holde skærehastigheden på et højt niveau, er det nødvendigt at vandkøle borekronens segmenter.

• For højt boretryk kan føre til materialetræthed af basismetallet og dermed revnedannelse. Kontroller før brug, at der ikke er revner i diamant-vådborekronen.

• Diamant-vådborekronen bør først føres ind i muren, efter at arbejdsomdrejningstallet – grøn LED lyser – er nået (BDB 835: Position 6, se illustration 1 og BDB 8325: Position 6, se illustration 2).

9 Bortskaffelse

Bortskaf apparatet og dets emballage til miljøvenlig genanvendelse i henhold til de bestemmelser, der gælder i dit land.

10 Leveringsomfang

Det individuelle leveringsomfang for en kundespecifik bestilling fremgår af følgesedlen.

Leveringsomfanget for basisudførelserne fremgår af nedenstående skema. Hvis der mangler dele, eller de er beskadigede, skal du henvende dig til forhandleren.

	Id.-nr. Drivenhed Borestander
BDB 835
BDB 835 vådboresystem 67330 x x (BST 420)
BDB 835 drivenhed 64030 x
BDB 8325
BDB 8325 vådboresystem 6267 x x (BST 250)
BDB 8325 drivenhed 76497 x

x inkluderet i leveringsomfanget

11 Garanti

I forbindelse med det af Maschinenfabrik OTTO BAIER GmbH markedsførte elektroværktøj er forskrifterne i loven om tekniske arbejdsmidler, der tjener til beskyttelse mod farer for liv og helbred, opfyldt.

Vi garanterer for en upåklagelig kvalitet af vores produkter og bærer udgifterne til en reparation i form af udskiftning af de beskadigede dele eller ombytning med et nyt apparat i tilfælde af konstruktions-, materiale- og/eller produktionsfejl i garantiperioden. Ved erhvervsmæssig anvendelse løber garantien i 12 måneder.

Forudsætningerne for et garantikrav som følge af konstruktions-, materiale- og/eller produktions-fejl er:

1. Købsbevis og overholdelse af betjeningsvejledningen

For at gøre et garantikrav gældende skal der altid forelægges et maskinelt udstedt, originalt købsbevis. Det skal indeholde den fulde adresse, købsdato og produktets typebetegnelse.

Betjeningsvejledningen for den pågældende maskine samt sikkerhedsanvisningerne skal have været fulgt.

Skader forårsaget af betjeningsfejl kan ikke anerkendes som garantikrav.

2. Korrekt anvendelse af maskinen

Produkterne fra Maschinenfabrik OTTO BAIER GmbH udvikles og produceres til bestemte anvendelsesformål.

Ved manglende overholdelse af den tilsigtede brug jf. betjeningsvejledningen, anvendelse til andre formål eller anvendelse af uegnet tilbehør kan et garantikrav ikke anerkendes. Ved anvendelse af maskinerne i kontinuerlig og akkorddrift samt ved leasing eller udlejning bortfalder garantien.

3. Overholdelse af serviceintervaller

Forudsætningen for garantikrav er en regelmæssig servicering udført af os eller en af os autoriseret service- og reparationsvirksomhed. Der skal udføres service i overensstemmelse med sliddet på kullene, dog minimum en gang om året.

Rengøringen af maskinerne skal udføres i overensstemmelse med bestemmelserne i betjeningsvejledningen. Ved indgreb udført af tredjepart (åbning af maskinen) bortfalder garantien.

Service- og rengøringsarbejde er generelt ikke garantikrav.

4. Anvendelse af originale BAIER-reservedele

Brug altid kun originale BAIER-reservedele og BAIER-tilbehør. Disse dele fås hos autorise-rede forhandlere. Fedttype og -mængde skal anvendes i overensstemmelse med gældende fedtliste. Ved anvendelse af uoriginale dele er der risiko for følgeskader og øget fare for tilskadekomst. Adskilte og delvist adskilte maskiner samt maskiner, der er repareret med fremmede dele, er ikke omfattet af garantien.

5. Sliddele

Visse komponenter slides brugsbetinget eller i form af normalt slid ved anvendelsen af det pågældende elektroværktøj. Til disse komponenter hører bl.a. kul, kuglelejer, kontakter, netkabler, tætninger, akseltætningsringe. Sliddele er ikke omfattet af garantien.

BAIER

Elektro- werkzeuge
