Inhalt

1 Omdenne betjeningsvejledning 90

1.1 Vigtige oplysninger 90
1.2 Anvendte symboler i betjeningsvejledningen 90

2 Generelle sikkerhedshenvisninger for elektroværktoj 90
2.1 Arbejdspladssikkerhed 90
2.2 Elektrisk sikkerhed 91
2.3 Personsikkerhed 91
2.4 Anvendelse og behandling af elektroværktøjet 91
2.5 Service 92
2.6 Maskinspecifikke ikkerhedsanvisninger 92
2.6.1 Krav til betjeningspersonalet 92
2.6.2 Sikkerhedshenvisninger for alt arbejde . 92
2.6.3 Arbejdspladssikkerhed 92
2.6.4 Elektrisk sikkerhed 93
2.6.5 Personsikkerhed 93
2.6.6 Farer ved anvendelse og behandling af elektroværktoget 94
2.6.7 Sikkerhedshenvisninger ved
anvendelse af lange bor 95
2.6.8 Farer ved anvendelse og behandling af borestanderen 95
2.6.9 Service / vedligheholdelse / reparation ... 96
2.6.10 Forklaring pikaiktogrammerne pa maskinen 96
3 Tekniske egenskaber 97
3.1 Tekniske data 97
3.2 EU-overensstemmelseserklaering 98
3.3 Maskinens egenskaber 98
3.4 Maskin-og betjeningsdele 98
3.5 Tilsigtet anvendelse 99
4 FOr arbejdet pabegyndes 99
5 Drift og betjening - frihandsdrift 100
5.1 Montering ell er udskiftning af diamantborekrone 100
5.2 Torboring 101
5.2.1 Isaetning af centeringsdorn 101
5.2.2 Tilslutting af stovudugning ved udsugningsraret 101
5.2.3 Start af diamantboremaskinen og boring 101
5.2.4 Afslutning af boring 102
5.3 Vadboring 103
5.3.1 Opretelse af vandtilforsel til BAIER vadapter 103
5.3.2 Anvendelse af centeringssugepladen (tilbehør) 103
5.4 Start af diamantboremaskinen og boring 103
5.4.1 Aflutninq af boring 104

6 Rengoring 105
7 Vedligeholdelse 105
8 Handtering af diamantborekroner ... 105
9 Bortskaffelse 106
10 Leveringsomfang 106
11 Garanti 107

Kolofon

Version V03/2020-05
Copyright:
Maschinenfabrik
OTTO BAIER GmbH
Heckenwiesen 26
71679 Asperg
Tyskland
Videregivelse og mangfoldiggorelse af dette dokument, udnyttelse og meddeelse af dets indhold er forbudt, medmindre det udtrykkeligt er tilladt. Overtrædelse medforer skadeserstatning. Alle rettigheder forbeholds i tilfælde af patent-ller monsteranmeldelse.
Denne betjeningsvejledning er udarbejdet med stor omhu. OTTO BAIER GmbH pātager sig dog ikke ansvar for eventuelle fejl i/DDenne betjeningsvejledning og følgerne afppe. Ligeledes pātages intet ansvar for direkte skader Eller følgeskader, der opstär som følge af ukyndig brug af apparatet.
Ved anwendelse af apparatet skal de landespecifikke sikkerhedsforskrifter og arbejdssikkerhedsbestemmelier somt angivelserne i dette betjeningsvejledning følges.
Alle anvende Produktbetegnelser og mærkenavnete tilhorer ejeren og er/DDke eksplicit afmærket som sadan.
Der tages forbeshold for aendringer i indholdet.

1 Om/DDne betjeningsvejledning

Denne betjeningsvejledning indeholder alle vigtige oplysninger for sikker omgang med diamantboremaskinerne.

I denote betjeningsvejledning kaldes diamantboremaskinen ogsa "apparat" ellerr "maskine".

Henvisninger vedrørende illustrationer

Henvisninger til illustrationer, der befinder sig i starten af betjeningsvejledningen, vises i teksten med dette symbol 1 (her henvises f.eks. til illustration nr. 1).

1.1 Vigtige opliesninger

Laes betjeningsvejledningen

For arbejdet med og ved apparatet pabegyndes, skal donne betjeningsvejledning somt sikkerhedsog farehenvisningerne laes omhyggeligt igennem og folges.

Opbevar altid donne betjeningsvejledning ved apparatet.

Der skal der bares en godkendt mund-/naseffiltermaske!

1.2 Anvendte symboler i betjeningsvejledningen

FARE

"FARE" henviser til en overhaengende fare, som kan medfrole ojeblikkelig ddd erler alvorlig tilskadekomst.

Denne pil viser den tilhorende forholdsregel til afvargelse af den overhaengende fare.

ADVARSEL

"ADVARSEL" henviser til en overhengende fare, som muligvis kan medfore ddd erlarvorlig tilskadekomst.

Denne pil viser den tilhorende forholdsgregel til afvargelse af den overhaengende fare.

FORSIGTIG

"FORSIGTIG" henviser til en overhängende fare, som kan medfrole let eller middel tilskadekomst aller materielle skader.

Denne pil viser den tilhorende forholdsergel til afvargelse af den overhaengende fare.

HENVISNING

"HENVISNING" henviser til mulige materielle skader, indeholder anbefalinger vedrarende brug og nyttige tip.

2 Generelle

sikkerhedshenvisninger for elektroværktøj

ADVARSEL

Laes alle sikkerhedshenvisninger, der er markeret med symbolet, somt alle anvisningerne.

Hvis sikkerhedshenvisingerne og anvisiningerne\ ikke følges, kan det medfrole elektrisk stød, brand og/eller alvorlig tilskadekomst.

Gem alle sikkerhedshenvisninger og anvisninger til senere brug.

Begreb "Elektroværktj", der anwendes i sikkerhedshenvisingerne, refererer til netdrevet elektroværktj (med netkabel) og batteridrevet værktj (eden netkabel).

2.1 Arbejdspladssikkerhed

a) Hold arbejdsområdet rent og godt belyst. Rod eller uoplyste arbejdsområder kan medføre ulykker.
b) Arbejd ikke med elektroværketøjet i eksplòsive miljøer med brændbare væsker, gasser eller støv.

Elektroektoj danner gnister, der kan antaende stovet aller dampene.

c) Hold børn og andre personer på afstand, nag elektroværktøjet bruges.

Hvis du distraheres, kan du miste kontrollen over apparatet.

2.2 Elektrisk sikkerhed

a) Elektroværktøjets tilslutningsstik skal passage i kontakten. Der ma ikke foretagesændringer på stikket på nogen在这方面。Brug ikke adapterstikammen med beskyttelsensjordet elektroværktøj. Uændrede stik og passende stikdäser reducencerisikoen for elektrisk stød.
b) Undgå kropskontakt med jordede overflader sāsom rør, radiatorer, komfurer og koleskabe. Der er øget risiko for elektrisk stød, nrkroppen er jord forbundet.
c) Beskyt elektroværktøj mod regn og væde.
Hvis der trænger vand ind i et elektroværktøj, æges risikoen for elektrisk stød.
d) Anvend ikke kablet til at bare elektroværktoget i, til at hange det op i ellertil at trække stikket ud af kontakten. Hold kablet væk fra varme, olie, skarpe kanterEller bevgelige dele i apparatet. Beskadigede eller sammenfiltrde kabler ogerrisikoen for elektrisk std.
e) Hvis du arbejder med elektroværktoj i det fri, ma du kun bruge et forlaengerkabel, der er egnet til udendors brug. Risikoen for elektrisk stad reduceres, nar der bruges et egnet forlaengerkabel til udendors brug.
f) Hvis det ikke kan undgås at bruge elektroværktøjet i fugtige omgivelser, skal der bruges et fejstrømsrelæ. Ved anvendelse af et fejstrømsrelæ (HFI-relæ med maks. 10 mA brydstrøm) reduceres risikoen for elektrisk stød.

2.3 Personsikkerhed

a) Vær opmærksom, se after, hvad du laver, og arbejd fornuftigt med et elektroværktøj. Brug ikke elektroværktøj, hvis du er træt eller pavirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed under brugen af elektroværktøj kan medføre alvorlig tilskadekomst.
b) Bær personligt sikkerhedsudstyr og altid sikkerhedsbriller. Risikoen for tilskadekomst reduceres ved brug af personligt sikkerhedsudstyr som f.eks.stovmaske, skridsikre sikkerhedssko, sikkerhedshjelm ellher horeværn afhengig af elektrovraktojets art og det formal, det anwendes til.

c) Undgå, at elektroværktøjet går i gang af sig selv. Kontroller, at elektroværktøjet er slukket, før det sluttes til strømforsyningen eller batteriet, tages op eller bærés.
Hvis du holder fingeren på afbryderen, nr du bærer elektroværktøjet, eller hvis apparatet er tændt, nr det sluttes til stromforsyningen, kan det medfore uheld.
d) Fjern indstillingsværktøj aller skruenogler, før elektrovraktøjet startes.
Et værktaj ell er en nogle, der befinder sig i en roterende del i apparatet, kan forarsage tilskadekomst.
e) Undgå unormale kropsstillinger. Stå sikkert, og hold hele tiden ligevægten.
Dermed kan du bedre styre elektrøværktøjet, hvis der opstår en uventet situation.
f) Brug egnet beklaedning. Bær ikke løsthændende toj og smykker. Hold här, toj og handsker væk fra bevægelige dele. Bevægelige dele kan gribe fat i Iest toj, smykker ell er langt här.
g) När stovudsgnings- og opsamlingsanordninger, kan monteres, skal disse tilsluttes og anvendes korrekt. Risici forrsaget af stov kan reduceres, nar der anvendes stovudsgning.
h) Lad dig ikke forlede til falsk tryghed, og sæt dig ikke ud over sikkerhedsreglnerne for elektroværktøj, heller ikke selv om du er fortrolig med elektroværktøjet after hyppig drug. Uagtsom adfærd man medføre alvorlig tilskadekomst på et splitsekund.

2.4 Anvendelse og behandling af elektroværktøjet

a) Overbelastmentelektrovarkoet.Brug det tertil beregnedelektrovarkojttil arbejdet. Du arbejder bedre og sikrere i det angivne effektomrade med det rigtige elektovraktoj.
b) Brug ikke elektroværktøj, der har en defekt kontakt. Et elektroværktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.
c) Træk stikket ud af stikdåsen, og/eller fjern batteriet, for der foretages indstillinger pa apparatet, udskiftes tilbehorsdele, eller apparatet lægges væk. Disse forholdsrregler hindrer, at elektroværktøjet starter utilsigtet.

d) Opbevar elektroværktøj.uden for børns rækkevidde, narr det ikke er i brug. Lad ikke personer.uden kendskap til elektroværktøjet, som ikke er fortroligt med det, eller som ikke har læst davon betjeningsvejledning, bruge apparatet.

Elektrovarkojt er farligt, hvis det bruges af uerfarne personer.

e) Vedligehold elektroværktøjet omhyggeligt. Kontroller, at bevægelige dele fungerer upåklageligt og ikke sidder fast, og at dele ikke er knækket eller beskadiget, sä maskinens Funktion begrænses. Få beskadigede dele repareret, För apparatet bruges.

Mange ulykker skyldes darligt vedligeholdt elektroerktoj.

f) Hold skereværktoj skarpt og rent.

Omyggeligt vedligeholdt skareveerktj med skarpe skarekanter sætter sig ikke sa hyppigt fast og er lettere at fjre.

g) Brug elektroværktøj, pamoneret værktøj etc. i overensstemmelse med disse anvisninger. Tag højde for arbejdsbetingelserne og det arbejde, der skal udføres.

Det kan medfore farlige situationer, hviselektroktoj bruges til andre formal end detilsigte.

h) Hold greb og gribeflader tøre, rene og fri for olie og fedt.

Sikker betjening og kontrol over elektroværktøjet i uforudsete situationer er/DDke muligt med glatte greb og gribeflader.

2.5 Service

a) Fa altid elektroværktj repareret af fagfolk og kun med originale reservedele.

Dermed sikres det, at elektroværktojet bliver ved med at vare sikkert at bruge.

2.6 Maskinspecifikke ikkerhedsanvisninger

2.6.1 Krav til betjeningspersonalet

• Personaer på under 18år maybe bruge maskinen.

• Betjeningspersonalet skal have sat sig ind i\ donne betjeningsvejlednings indhold.

2.6.2 Sikkerhedshenvisninger for alt arbejde

Udsættelsen for larm kan forårsage høretab.

• Brug det/de ekstra handgreb.

Tab af kontrl kan medfore tilskadekomst.

• Understand elektroværktøjet godt fbrug.

Dette elektroværktøj har et høj drejningsmoment. Hvis elektroværktøj hette stättes sikkert under brug, kan du miste kontrollen ogkommen til skade.

2.6.3 Arbejdspladssikkerhed

Sorg ogsa for at sikre arbejdsomraret bag gennembrydninger.

Usikrede arbejdsmrader kan bringe dig og andre personer i fare.

Vær opmærksom pa synlige og skjulte strøm-, vand- og gasledninger. Anvend egnede sporingsudstyr til sporing af skjulte forsyningsledninger, eller kontakt det lokale elselskap.

Kontakt med elkabler kan medfore brand og elektrisk stod. Beskadigelse af en gasledning kan medfore eksplosion. Indtraengning i en vandledning forarsager materielle skader ell er kan forarsage elektrisk stod.

• Anvend ikke elektroværktøj i nærheden af brændbare materialer.

Gnister kan anteende disse materialer.

• Undgá at personer kan snuble over kabler.

Arbejdsemner, som holds vha.
spændeanordninger erller skruestikker, holdes mere sikkert end med handen.

• Undgå støvansamlinger på arbejdspladsen.

Stov er let antændeligt.

Sorg for tilstrakkelig ventilation og udluftning i lukkede rum.

Fare på grund af støvudvikling og begrænset syn.

• Ved udforelse af borearbejde, der kræver brug af vand, skal vandet ledes vaek fra arbejdsområdet, eller der skal bruges en opsamlingsanordning til væske.

Sàdanne forsigtighedsforholdsregler holder arbejdsomrādet tər og reducerer risikoen for et elektrisk stəd.

• Informer den ansvarlige statiker, arkitekt aller byggeledelse om planlagte boringer, og tag dem med på råd.
  Gennembor kun armeringer after tilladelse fra en byggestatiker.
• Ved boring gennem vægge eller lofter skal du sorge for, at personer og arbejdssområdet på den,anden side er beskyttet.
  Borekronen kan gá ud over borehullet, og borekernen kan falde ud pa den,anden side.
• Ved gennembrudsboringer skal de berorte rum altid kontrolleres for forbinderger, og omradet skal afspærres. Gør borekernen sikker mod nedfald vha. forskalling.
  Stov fra materialer som f.eks. blyholdig maling, enkelte traesorter, mineraler og metaller kan vare sundhedsfarlige og medfore allergiske reaktioner, luftvejssygdomme og/eller kræft.

Asbestholdigt materiale ma kun bearjeodes af fagfolk.

Brug om muligt en egnet stovudsgnng, der er egnet til materialet.
Sorg for god ventilation pa arbejdspladsen.
Det anbefales at bruge en andedrætsmaske med filterklasse P2 eller P3 (iht. DIN EN 149:2001).

Overhold de nationale geldende forskrifter for de materialer, der bearbejdes.

2.6.4 Elektrisk sikkerhed

• Ved vadboring ma elektrovarktoget kun anvendes med en personbeskyttelseskontakt PRCD, der fungerer upaklageligt (se side 99).
• Kontroller for haverbrug elektroværktog, tilslutningsledning og stik for beskadigelser. En beskadiget maskine er farlig og ikke mere driftssikker.
• Kontroller netspændingen! Stromkildens netspænding skal stemme overens med oplysningerne på elektroværktøjets typeskilt.
• Ved drift af elektroværketøjet på mobile generatorer kan der forekomme effekttab aller atypisk reaktion, nr der tændes for det.
• Benyt ikke elektrøværktøjet med beskadiget kabel. Berør ikke det beskadigede kabel og tag netstikket ud af stikkontakten, hvisk tablet beskadiges under arbejdet.

Beskadigede kabler oger risikoen for elektrisk stod.

Anvend kun forlangerkabler, der egner sig til maskinens effektforbrug og har et mindste ledertveersnit pa 1,5 mm². Hvis der anwendes en kabeltromle, skal kablet altid rulles helt af.

Det oprulde kabel kan blive meget varmt og begynde at brande.

• Rengør regelmæssigt elektroværktøjets ventilationsåbninger tør vha. udblæsning. Sæt ikke en skruetrækker eller andre genstande ind i ventilationsåbningerne. Daek ikke ventilationsåbningerne til.

Motorventilatoren suger stov ind i huset, og en stor ansamling af metalstov kan forarsage elektriske farer.

• Elektroværktøj kan slå fra automatisk som følgæ af udefraCOMMende elektromagnetiske forstyrelser (f.eks. svingninger i netspændingen, elektrostatiske afladninger).

Sluk i dette tilfaelde elektroværktog tænd detigen.

• Kontroller alle vandforende dele - ogsa tilbehorets - for upaklagelig og tæt tilstand før haverbrug.

Udlobende vand oger risikoen for elektrisk stad.

2.6.5 Personsikkerhed

• Brug personlige værnemidler og anvend alt after arbejdssituation:

fuldmaske, ojenvaern ellersikkerhedsbriller, sikkerhedshjelmog specialforklaede

Beskyt dig mod omkringflyvende dele vha. sikkerhedshjelm, sikkerhedsbriller ell ansigtsvarn og om nodvendigt med et forklaede.

Horevaern

Det typiske A-klassificerede lydtryksniveau for dette elektrovarktoj ligger pa 85 dB (A) under arbejdet. Hvis du over et laengere tidrum udsættes for stojende larm, er der risiko for horeskader og/eller horetab.

Antivibrationssikkerhedshandsker

Ved en udlosningværdi A (8)

for arm-hand-vibrationer pa over 2,5 m/s² anbefales brug af antivibrationsikkerhedshandsker.

Skridsikre sikkerhedssko

Stovmaske, mund-/naseffiltermaske. eller andedrætsmaske

Indanding af meget fint mineralsk stov kan forarsage helbredsskader.Det anbefales at bruge en andedretsmaske med filterklasse P2 aller P3 (iht. DIN EN 149:2001).

Torboring:Arbejdemed diamanttorborekroner er en slibeproces, hvorunder der opstar meget fint stov.Ved boring af kwartsholdigt materiale er risikoen for silikose meget stor. I sa tilfaelde skal maskinen altid brugesammen med en egnet stovudsgning (f.eks. en special-stovudskiller fra BAIER).

Vadboring: Arbejde med diamantborekroner er en sibeproces, hvorunder der opstar meget fint stov, som bindes af det tilfore vand. Hvis vendet med det bundne stov ikke opsamples, frigives det bundne stovigen after tording. Ved boring i kwartsholdigt materiale er risikoen for silikose meget stor. Derfor ma maskinen kun bruges sammen med en BAIER vadadapter, centeringssugepladen og en egnet vandsuger (f.eks. en specialstovudskiller fra BAIER).

Sorg for, at andre personer holder en sikker afstand til dit arbejdssomrade. Alle, som betraeder arbejdssomradet, skal bruge personlige værnedidler.

Brudstykker fra arbejdsemnet aller braekket pamoneret værktøj kan flyve bort og øgsa forarsage personskader utden for det direkte arbejdsomrade.

• Hold fast i elektroværktøjet på de isolerede gribeflader, när du udfører arbejde, hvorskæreværktøjet kankommen i kontakt med skjulte elledninger eller sit eget tilslutningskabel.

Hvis et skareveerktj kommer i kontakt med en spændingsforende ledning, kan skareveerktjets metaldele blive spændingsflorende og forarsage elektrisk stod.

• Hold netkablet borte fra roterende, pamoneret værktøj.

Hvis du mister kontrollen over maskinen, kan netkablet skares over eller gribes og din hand ell er arm blive grebet af det roterende, monterede værktoj.

• Laeg aldrig elektroværktøj fra dig, inden det monterede værktøj er i fuldstændig stilstand.

Det roterende, monterede værktøj kankommen i kontakt med opbevaringsfladen, hvilket kan forårsage, at du mister kontrollen over elektroerktøjet.

• Elektroværktøjt på ikke vare tændt, mens det bares.

Dit toj kan blive grebet af det roterende, monterede værktoj i tilfælde af utilsigtet kontakt, og værktojet kan bore sig ind i din krop.

• Ret/DDpmonteret værktj mod egne erler andres legemsdele, nár maskinen korer, og rør ikke ved det.

• Brug altid det ekstra handtag, der følger med apparatet.

Tab af kontrol over maskinen kan medfrole tilskadekomst.

• Brug/DDe tvektj til underopborearbejde med vandtilforsel.

Hvis der traenger vand ind i elektroværktoget, oges risikoen for elektrisk stod.

2.6.6 Farer ved anvendelse og behandling af elektroværktøjet

• Hvis maskinen anwendes til frihandsboring, skal der altid holds fast i begge greb ved start og under arbejde med maskinen. (Det ekstra greb skal vare skruet fast pa maskinen!). Vær forberedt pa maskinens reaktnsmomenter (f.eks. pludselig blokering eller brud pa det monterede værktøj) ved start af maskinen og under arbejdet.

• Hvis det pâmonterede værktøj blokerer, ma det ikke længere fores frem, men skal stoppes.

Kontroller arsagen til, at maskinen sættes i spænd, og afhælp arsagen for fastsiddende, pamonterede værktøjer.

Hvis du vil starte en diamantboremaskine, der sidder fast i et arbejdsemne, igen, skal du for start kontrollere, at det pamonterede værktj roterer frit.

Hvis det pamonterede værktøj sidder fast, roterer det muligvis ikke, og dette kan medføre overbelastning af værktøjet, uller at diamantboremaskinen lösner sig fra arbejdsemnet.

• Brug/DD, der化进程 spezifikiert beregnet og anbefalet til dette elektrovarktoj.

Selvom du kan fastgore tilbehør pa elektroværktøjet, er det ingen garanti for sikker brug.

• Det tilladte omdrejningstal for det pamonterede værktøj skal vare mindst lige SA hoot som det maksimale omdrejningstal, der er angivet pa elektroværktøjet.

Tilbehør, som kan dreje hurtigere end tilladt, kan brække og flyve omkring.

Udfor skift af pamoneret værktoj omhyggeligt og kun med dertil beregnet, fejlfrit monteringsværktoj. Tag netstikket ud af stikkontakten for skift af pamoneret værktoj.

Med brug af det dertil beregnede monteringsværktoj undgas beskadigelser pa elektroværktog od metnderede værktoj.

• Anvend intet beskadiget pamonteret værktoj. Kontroller for haver brug det pamonterede værktoj for afskalninger erller revner. Hvis elektrovaerktoej erler det monterede værktoj falder ned, skal det kontrolleres, om det er beskadiget, ellr anvend et ubeskadiget, monteret værktoj. Nar det monterede værktoj er blevet kontrolleret og sat i, hold dig og personer i nærheden borte fra det roterende monterede værktojs omrade og lad elektrovaerktoej kore med maksimalt omdreiningstal i et minut.

Beskadigetpamoneretvarktojbrakker som regel i donne testtid.

• Udsæt ikke elektroværktøj for ekstrem varme og kulde.

Ved ekstrem varme og/eller kulde kan der ske mekaniske og elektriske skader.

Lad pamoneret værktoj, værktogsholderere og andre dele i direkte nærhed af arbejdsomrads det kole af after brug.

Udstyret kan vare meget varmt after brug. Beror derfor icke disse dele, da der er risiko for tilskadekomst.

• Yderligere skilte aller andre dele, der ikke er BAIER-specifikke, på旅游度假er nittes på motorhuset, grebet, gearenheden aller beskytttelseshuset.

Dette kan beskadige elektroværktøjet og forarsage funkientsforstyrelser.

• Ved fastgorelse af borestanderen pa arbejdsemnet vha. dyvler og skruer skal du kontrollere, at den anvende forankring kan fastholde maskinen sikkert under brug.

Hvis arbejdsemnet ikke er modstandsdygtigt ell er porost, kan dyvlen travakees ud, sa borestanderen losner sig fra arbejdsemnet.

• Ved fastgorelse af borestanderen på arbejdsemnet vha. en vakuumplade skal du sikre dig, at overfladen er glat, ren og/DDke poros. Fastgor畸形 borestanderen på laminerede overflader som f.eks. fliser og belægninger af kompositmaterialer.

Hvis arbejdsemnets overflade/DD er glat, plan

eller tilstraekkeligt fastgjort, kan vakuumpladen Iosne sig fra arbejdsemnet.

• Kontroller før og under boring, at undertrykket er tilstrækkeligt.
  Hvis undertrykket ikke er tilstrækkeligt, kan vakuumpladen lösne sig fra arbejdsemnet.
  Udfor aldrig underopborearbejde og borerig i væggen, hvis maskinen kun er fastgjort vha. vakuumpladen.
  Ved tab af vakuum Iosner vakuumpladen sig fra arbejdsemnet.
• Undga unodig stojudvikling.
  Folg sikkerheds- og arbejdsanvisningerne for det anvende tilbehør.

2.6.7 Sikkerhedshenvisninger ved anvendelse af lange bor

Arbejd aldrig med et hojere omdrejningstal end det maksimalt tilladte for boret.

Ved hojere omdrejningstal kan boret let bijes, hvis det kan dreje frit.uden kontakt med arbejdsemnet, og medfere tilskadekomst.

• Start altid borearbejdet med et lavt omdrejningstal, mens boret har kontakt med arbejdsemnet.

Ved hojere omdrejningstal kan boret let bajes, hvis det kan dreje frit.uden kontakt med arbejdsemnet, og medfere tilskadekomst.

Tryk参加会议 for kraftigt og kun i borets Iaengderetning.

Boret kan bojes og dermed knække, aller du kan miste kontrollen med tilskadekomst til folge.

2.6.8 Farer ved anvendelse og behandling af borestanderen

• Opbyg borestanderen korrekt i henhold til davon vejledning før montering af boremaskinen.

Korrekt samling er vigtig for at sikre upåklagelig Funktion.

• Fastgør borestanderen sikkert med det foreskrevne og ubeskadigede monteringsmaterialie på en fast, jævn flade.

Hvis borestanderen skrider eller vakler, kan boremaskinen aller drivenheden ikke fjævnt og sikkert.

• Tag boremaskinens aller drivenhedens stik ud af stikdagens, for du monterer boremaskinen aller drivenheden pa borestanderen, foretager indstillinger ell skifter tilbehør.

Enutilssigtetstartafboremaskinerelldrivenhederkanforarsageuheld.

• Fastgör boremaskinen eller drivenheden sikkert i borestanderen som beskrevet, før du pabegynder arbejdet.

Hvis boremaskinen eller drivenheden skrider på borestanderen, kan du miste kontrollen og kommt til skade.

Fjern alt indstillingsværktoj, skruenogler og overflodigt monteringsmaterialie, for du starter boremaskinen eller drivenheden.

Indstillingsværktoj, skruenogler aller monteringsmaterialie, der befinder sig i/pa en roterende del i apparatet, kan forarsage tilskadekomst.

OverbelastCREASEbostanderen,ogbrugden icke som stige ellere stillads.

Hvis borestanderen overbelastes, ell er du traeder op pa den, kan dens tyngdepunkt forskydes opad, sa den vaelter.

• Brug/DD, der icke er specifikt beregnet og anbefalet til borestanderen af producenten.

Selvom du kan fastgore tilbehør pa borestanderen, er dette ingen garanti for sikker brug.

• Yderligere skilte aller andere,/DDBAIERspecifikke dele, ma icke skrues eller nittes pa borestanderen.

Dette kan beskadige borestandersen og forar-sage functionsforstyrelser.

Folg alle sikkerheds- og arbejds-anvisingerne for det anvendte tilbehør.
- Tilspændingshandtaget ma under ingen omstændigheder sættes på kegleakslens sekskant for at spende den.

For haje tilspændingsmomenter kan beskadige den.

2.6.9 Service / vedligeholdelse / reparation

• Få elektroværktøjet kontrolleres after fald eller fugtpavirkning.

Eventuelt beskadiget elektroværktøj er farligt og ikke mere driftssikkert. Inden elektroværktøjet anwendes ingen, skal det kontrolleres af vores kundeservice eller et værksted, som er autoriseret at Maschinenfabrik OTTO BAIER GmbH.

• Reparationer og vedligeholdelsesearbejde ma kun udfores af et vorksted med autorisation fra Maschinenfabrik OTTO BAIER GmbH.

I modsat fald bortfader enhver form for ansvarsog garantikrav over for Maschinenfabrik OTTO BAIER GmbH.

HENVISNING

Ved brug af nye kontaktkul ma maskinen kun anvendes i det gronne omrade i de feste 15 minutter - hold oje med LED'en i handtaget (position 1 og 2, se illustration 1).

• Brug altid kun originale BAIER-reservedele og originalt BAIER-tilbehør.

Der skal udfores regelmaessig service af Maschinenfabrik OTTO BAIER GmbH ell er af et af vores autoriserede service- og reparationsvarksteder.

Mange ulykker skyldes darrigt vedligeholdt elektroerktoj.

2.6.10 Forklaring på piktogrammerne på maskinen

CE-mærkningen på et produit betyder, atprodukter opfylder alle gaelende europaeiske forskritter, og at det har varet underkastet de foreskrevne procedurer for overensstemmelsesvurdering.

Apparat af beskyttelsesklasse I

På grund af sin isolering har maskinen ingen metaldele, som kan berøres og i tilfælde af fejl vare spændingsførende. En ekstra beskyttelsesanordning træder i kraft, hvis basisisoleringen svigter.

Bortskaf gammelt udstyr miljørrigtigt. Gammelt udstyr indeholder værdifulde materialer, der kan genbruges, og som skal sendes til genanvendelse. Batterier smoremidler og lignende stoffer mA ikke ledes ud i miljoet.

Bortskaf derfor gammelt udstyr til egnedemodtagestationer.

Brug horevaern!

Det typiske A-klassificerede lydtryksniveau for dette elektroværktj ligger over 85 dB (A) under arbejde -brug horeværn!

Laes betjeningsvejledningen!

Før arbejdet med og pa maskinen
pabegyndes, skal donne
betjeningsvejledning somt sikkerheds- og
farehenvisingerne laes omhyggeligt
igennem og folges.

3 Tekniske egenskaber

3.1 Tekniske data

Diamantboremaskine, type BDB 825
Producent Maschinenfabrik OTTO BAIER GmbH
Driftsspænding (V / Hz) ~230 / 50/60
Effektforbrug (Watt) 1800
Beskyttesesklasse	#/1
Tomgangsomdreyningstal (min-1) 1800
Slagfrekvens (spm) 28000
Borekronediameter (mm) 60 - 200
Værktøjholder 1¼ UNC og G½
Vægt (kg) 1)	5,2
Omdrejningsleuktronik ja
Lydmåling 2) K = 3 dB
LpA (lydtryk) dB (A) 92
LwA (lydeffekt) dB (A) 99
Vibrationsmåling (m/s2) 3) K = 1,5 m/s2
Händgreb bagtil (5) 1 m/s2	5,5

1) Vægt iht. EPTA-procedure 01/2003.
2) Fastlaeg maleværddier for stoj i henhold til EN 60745. Brug horevaern!
3) De totale svingningsværddier (tre retningers vektorsum) fastlægges i henhold til EN 60745 De i dette betjeningsvejledning angivne svingningsemissionsværddier er malt i henhold til en i EN 60745 standardiseret maleproces og kan anvendes til indbyrdes sammenligning mellem elektrovrktojer. De er ogsa egnede til en forellobig vurdering af svingningsbelastningen. De angivne svingningsemissionsværddier repraesenterer de primaere anvendelser af elektrovrktojet. Hvis elektroværktoget anvendes til andre formal med afvigende pamoneret værktoj eller ikke vedligeholdes tilstreakkeligt, kan dette øge svingningsbelastningen betydeligit i hele arbejdstidsrummet. For at opna en nojagtig vurdering af svingningsemissionsværderie skeletal ogsa tages hjoide for de tider, hvori apparatet er frakoblet eller stadig korer, men rent faktisk ikke anvendes. Dette kan reducere svingningsbelastningen i hele arbejdstidsrummet betragteligit.

ADVARSEL

Helbredsrisici pga. vibrationer.

For at beskytte brugeren skal der træffes yderligere sikkerhedsforanstaltninger, f.eks. brug af antivibrations-beskytteseshandsker, korrekt vedligeholdelse af elektroværktøjet og det pamonterede værktøj, hænderne skal holds varme, og arbejdsforløbene skal ære velorganiserede.

3.2 EU-overensstemmelseserklaering

C

Vi erklærer som eneste ansvarlig, at disseprodukter er i overensstemmelse med falgende standarder eller normative dokumenter:

EN62841-1:2015+AC:2015

EN62841-2-1:2018

EN62841-3-6:2014 + AC:2015 + A11:2017

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2:2019

EN61000-3-3:2013

iht. til bestemmelsene i direktiverne

2006/42/EF

2011/65/EU

i forbindelse med de

sikkerhedshenvisninger, der er

dokumenteret i betjeningsvejledningen, og

den foreskrevne, tilsigtede anvendelse.

Udviklingschefen er autoriseret til udarbejdelse af de tekniske bilag.

Disse kan fas hos:

Thomas Schwab
Adm. direktør

Robert Pichl
Udviklingschef

Asperg, 02.04.2020

3.3 Maskinens egenskaber

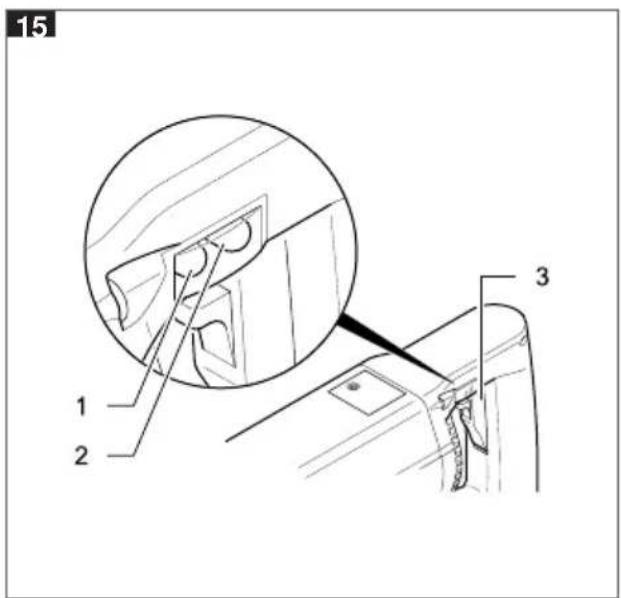

Maskinerne har en specialudviklet elektronik med softstart. Den overvåger omdrejningstallet og er medhjaelpende til at opna en gunstig udvikling i arbejdet og dermed arbejdsbetingelser, der skaner værktøjet, vha. lamperne grøn/rod (position 1 og 2, se illustrationen 1).

Optisk visiting

Grøn: Omdrejningstal for optimal boreffekt

Grøn /ræd: Omdrejningstal i grænsomradet

Hvis du ikke er opmærksom på dette
adverselsignal, dvs. ikke reducerer fremføringen,
slår elektronikken fra ved overbelastning. Tag
diamantborekronen ud af borehullet, Near den stared stille. Maskinen kan startes igen med det samme.

Maskinen er endvidere udstyret med et softslagværk, der kan slas til. Det skaner borekronens diamantsegmenter, gør arbejdet hurtigere og transporterer boremelet væk fra diamantsegmenterne, hvorved diamantborekronernes levetid forlænges.

Diamantboremaskinen er udstyret med en personbeskyttelseskontakt (PRCD).

3.4 Maskin- og betjeningsdele

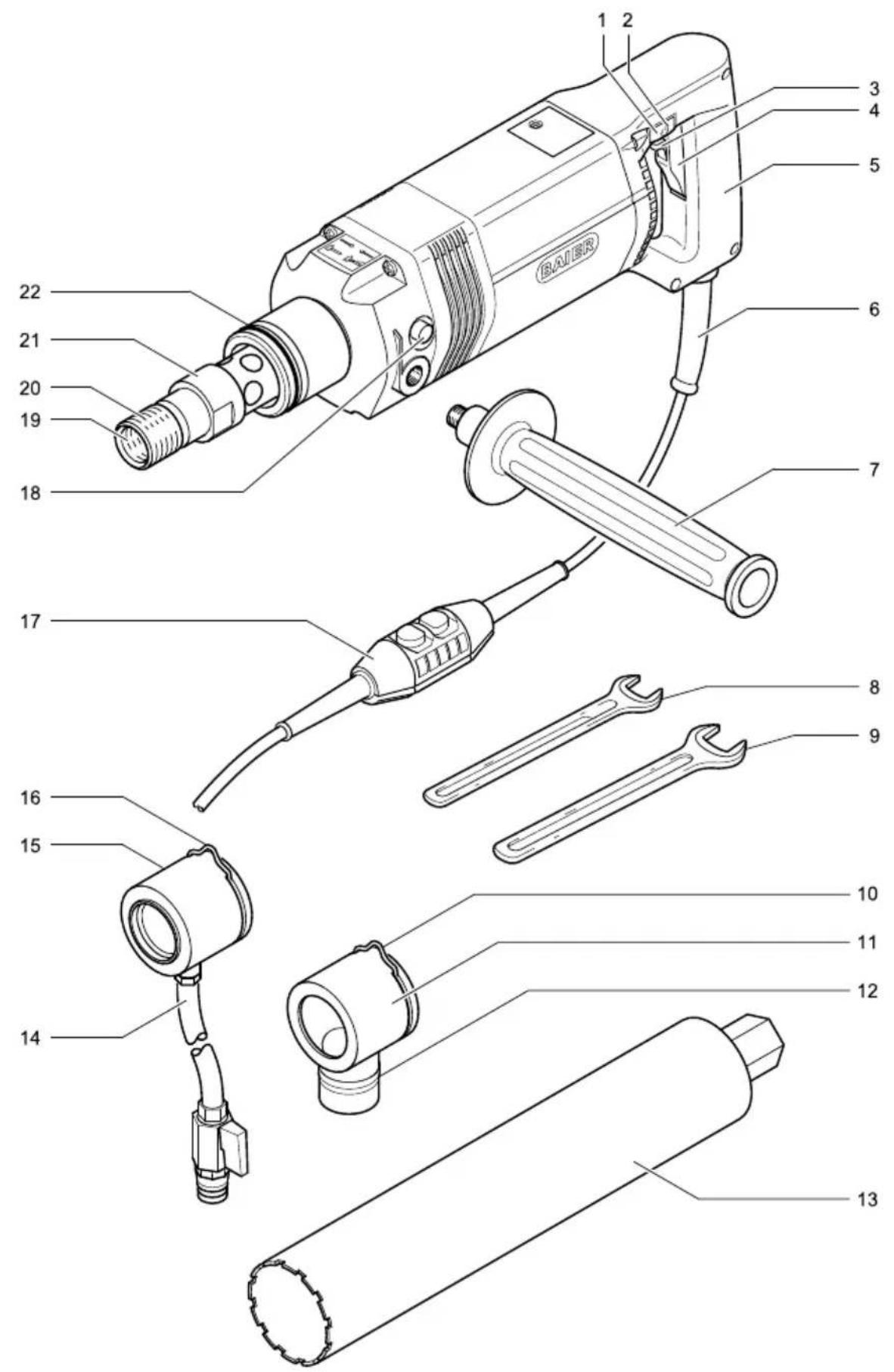

1 Diamantboremaskine

1 Grøn LED
2 RdLED
3 Fastlåsning af taend/sluk-kontakt
4 Taend/sluk-kontakt
5 Handtag
6 Tilslutningsledning
7 Ekstra greb (kan monteres til venstre aller hore hand)
8 Fastnøgle SW36
9 Fastnøgle SW41
10 Fastgorelsesklemme til udsugningsrør
11 Udsugningsr
12 Studs til tilslutning af stovudskiller
13 Diamanttør-/vadborekrone

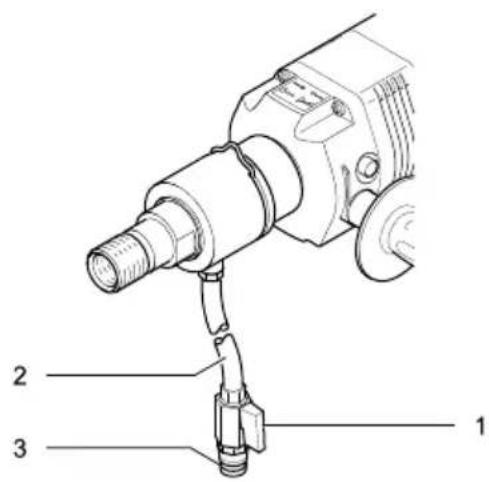

14 Vandtilslutning med stophane og Gardena-kobling
15 Vadadapter
16 Fastgorelsesklemme til vadapter
17 Personbeskytteseskontakt PRCD

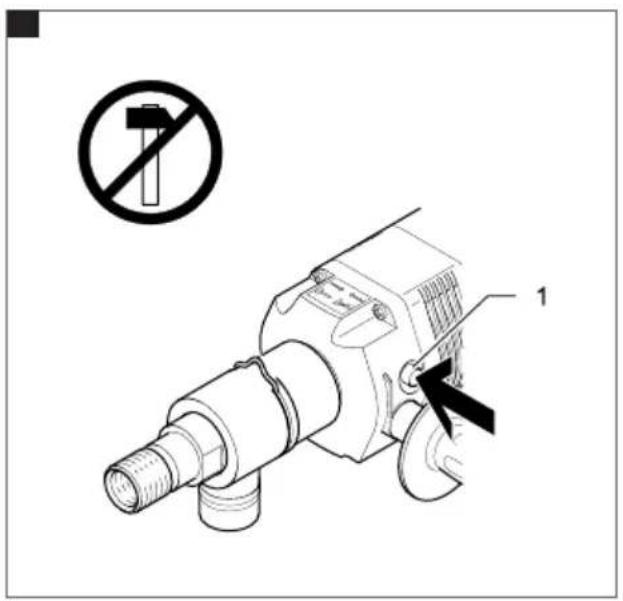

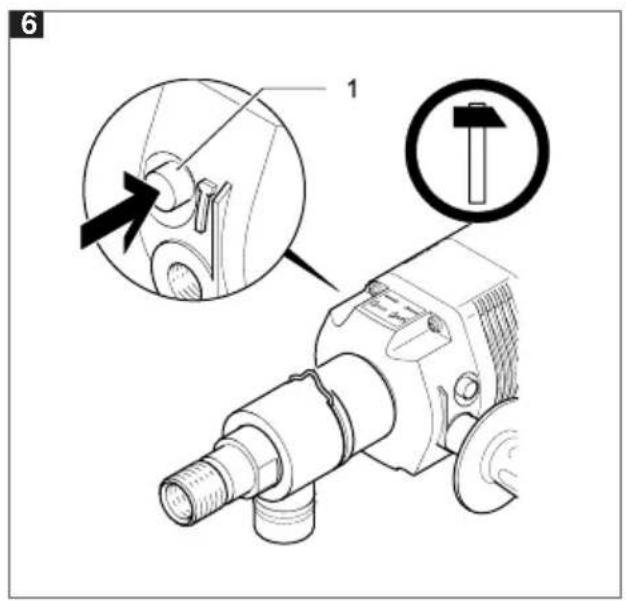

18 Omskifter softslag TIL/FRA
19 Indvendigt gevind G½"
20 Udvendigt gevind 1 14 UNC
21 Hovedaksel
22 O-ring

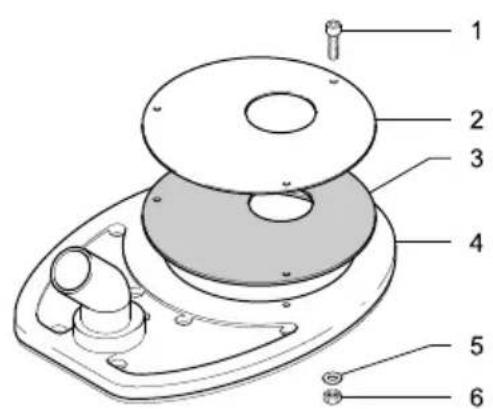

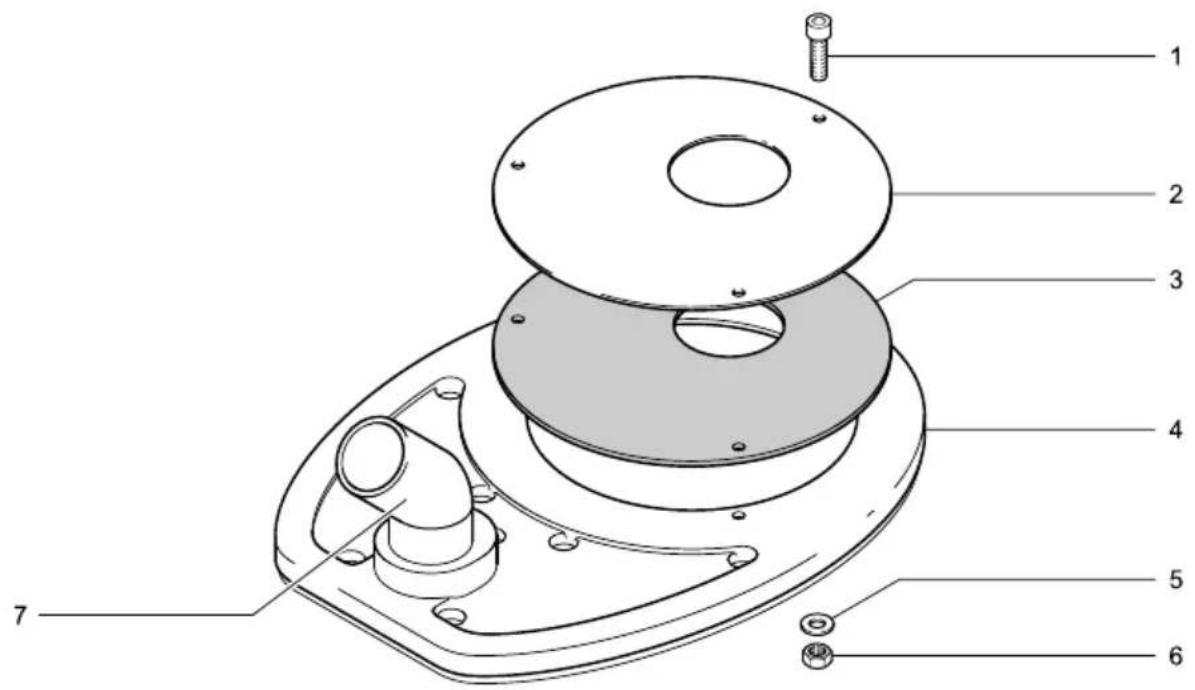

2 Centereringsssugeplade, ikke inkluderet i leveringsomfanget

(nodvendigt tilbehør ved frihandsvådBoring, se Værktøjer og tilbehør i BAIER-katalogget)

1 Unbrakoskrue M6 (3x)
2 Centeringssskive
3 Gummitaetningsskive
4 Centreringsssugeplade
5 Underlagsskiver (3x)
6 Unbrakomotrik M6 (3x)
7 Studs til tilslutning af stovudskiller

3.5 Tilsigtet anvendelse

Diamantboremaskine

Bade tør- og vædBoring er muligt med diamantboremaskinen.

Diamantboremaskinen er konstrueret til bade frihlandsrift og til brug sammen med en borestander (her er drift med et vandusugningssæt muligt).

HENVISNING

Ved vadboring er diamantboremaskinen ikke egnet til boring over hovedhøjde. Ved frihandsboring skal centeringssugepladen og en egnet vandsuger (f.eks. BAIER special-stovudskiller) anwendes.

Diamantboremaskinen er beregnet til boring og undersaenkning af daser i mineralske materialer sasom beton, armeret beton, mursten, kalksandsten aller brudsten.

Der mä ikke bores i fölgende materialer: Træ, metal, glas etc.

Overhold de nationale, geldende forskrifter for de materialer, der bearbeitdes, og udsugning.

4 Før arbejdet pabegyndes

Vær opmaerk som på folgende punkter, før arbejdet pabegyndes, sa det er sikkert at arbejde med diamantboremaskinen:

Gennemlaes alle sikkerheds- og farehenvisninger i donne betjeningsvejledning.

Bae beskyttesesstj sasom sikkerhedshjelm, ansigtsvarn erer sikkerhedsbriller, sikkerhedshandsker, egnet mund-/ neseiffiltermaske, skridsikre sikkerhedssko og om nodvendigt forklaede.

Den pa typeskitet anforte spending skal vare identisk med netspandingen.

• Kontroller maskinen, tilslutningsledningen, stikket, at diamantborekronen sidder fast, og hvis relevant at borestanderen stared fast for haverbrug.

Vær altid opmærksom pa diamantborekroneholderens diameter. Gevindet pa diamantborekronerne skal passage til gevindet pa diamantboremaskinen (G1 / 2) indvendigt gevind og 11 / 4 UNC udvendigt gevind)uten slr.Der ma化进程 reduktioner erler adaptere ved montering af diamantborekroner.

• Kontroller diamantborekronens tilstand visuelt.

HENVISNING

Beskadigede diamantborekroner ma ikke anvendes og skal omgaende udskiftes.

• Brug kun de af OTTO BAIER GmbH anbefalede diamantborekroner til det pagaelende formål.

HENVISNING

Diamantborekronen kan ødelægges, hvis den overophedes eller sætter sig fast i kerneborehullet ("Handtering af diamantborekroner" på side 105). Hvis der opstår sundhedsskadeligt støv, skal der tilsluttes en egnet støvudskiller til diamantboremaskinen (f.eks. BAIER special-støvudskiller).

• Tilslut en egnet stovudsgninq/vandudsgninq.
• Det ekstra greb skal vare skruet fast pa maskinen.

3 Kontrol af personbeskyttelseskontakten

FARE

Risiko for tilskadekomst pga. elektrisk stod.

Personbeskytteseskontakten PRCD skal altid kontrolleres, for diamant-vadboremaskinen tages i brug (se herunder). Hvis PRCD ici udloses under test, ell er den slar fra gentagne gange, nardiamant-vadboremaskinen startes, skal diamant-vadboremaskinen og personbeskytteseskontakten PRCD kontrolleres sammen af en autoriseret elektriker.

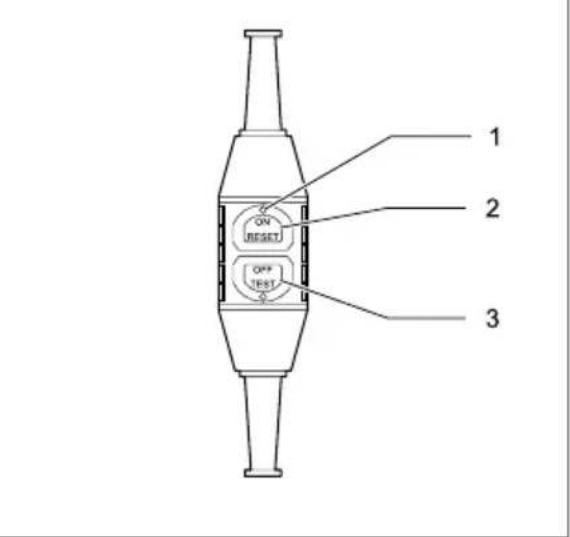

Tryk pa den gronne tast -ON- (RESET) (2), nar netstikket er sat i, og diamantvadboremaskinen er slukket. Den rode kontrollampe (1) skal lyse.
Tryk pà tasten -OFF- (TEST) (3). PRCD skal koble fra, dvs. at den rode kontrollampe (1) slukker.
Tryk patasten-ON-(RESET) (2)igen. Diamant-vadboremaskine kal nu kunne startes.
- Hvis PRCD ikke udloses under test, eller den slar fra gentagne gange, nar diamant-vadboremaskinen startes, skal diamant-vadboremaskinen og personbeskyttelseskontakten PRCD kontrolleres sammen af en autoriseret elektriker.
- Brug af diamantvadboremaskinen med en defekt personbeskyttelseskontakt PRCD er/DD: ikke tilladt - livsfare.

4/5 Montering/afmontering af udsugningsrør eller vadadapter

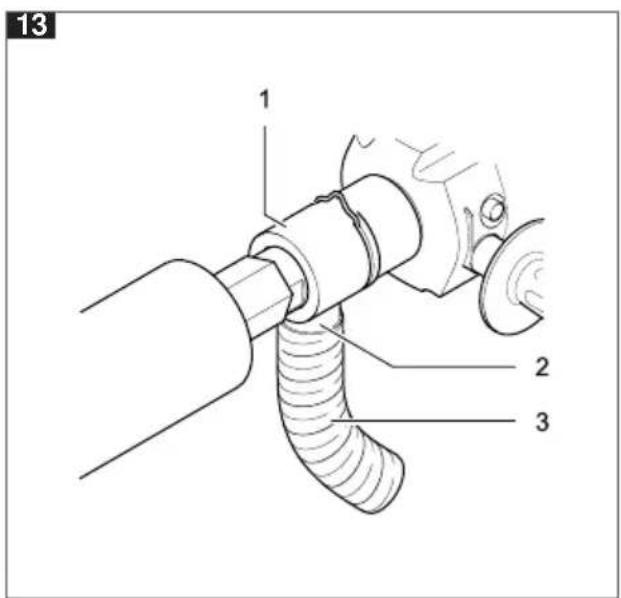

4 Ved torboring skal udsugningsroret monteres, for at der kan tilsluttes en egnet stvudskiller.
5 Ved vadboring uddskiftes udsugningsroret med BAIER vadadapteren.

FARE

Risiko for tilskadekomst pga. elektrisk stod.

Træk netstikket ud af kontakten før alt arbejde pa diamantboremaskinen.

4 Afromentering af udsugningsr:

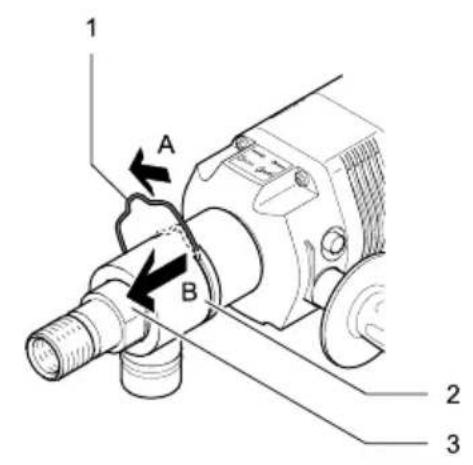

4 Tryk fjederklemmen (1) i pilens retning (A), til klemmens benkommen fri af drevhalsens not.
4 Træk udsgningsrøret (2) fremad (B) og over hovedakslen (3), og tag det af.

5 Montering af BAIER vadadapter

FARE

Risiko for tilskadekomst pga. elektrisk stød.

Beskyt maskinen mod sprjtevand. Kontroller O-ringen på drevhalsen for beskadigelse, og udskift den om nodvendigt med en ny. Maskinen maybe bruges med en beskadiget O-ring.

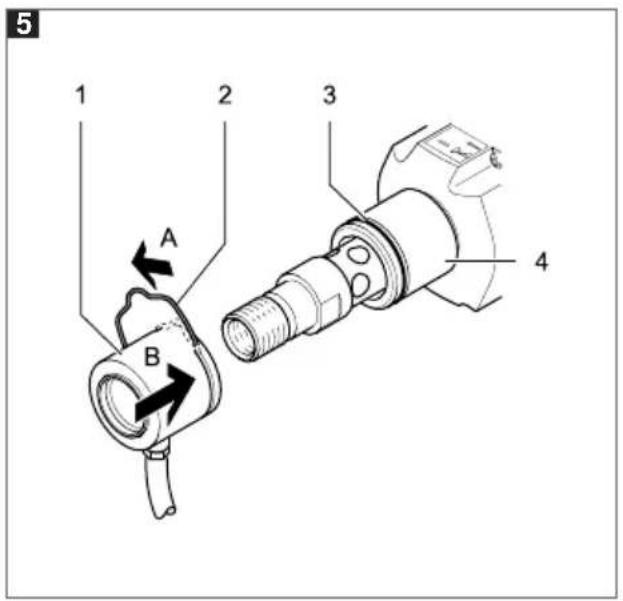

• Kontroller O-ringen (3) på drevhalsen (4) for beskadigelse, og udskift den om nødvendigt.
  Tryk fjederklemmen (2) på BAIER vadadapteren (1) i pilens retning (A), til klemmens benkommen fri af BAIER vadadapterens (1) not.
• 5 Skub BAIER vadadapteren (1) på drevhalsen (4) til anslag.
  Tryk fjederklemmen (2) modsat pilens retning, til klemmens ben lases fast i dewhalsens (4) not.
• Ved vändboring tilsluttes en egnet vandforsyning (f.eks. BAIER vandtrykbeholder, se Værktøj og tilbehör i BAIER-katalogget).
• Ved vådBoring tilsluttet en egnet vandudsugning (f.eks. BAIER special-støvudskiller, se Værktøj og tilbehør i BAIER-katalogget).

6/7 Aktivering og deaktivering af softslag

HENVISNING

Aktivering og deaktivering af softslag ved korende maskine kan medføre beskadigelser af maskinen. Vent, til maskinen er stoppetHLT.

Aktiver aller deaktiver maskinens softslag afhengig af det materiale, der kal bores i:

Boring med softslag anbefales ved boring i beton og andre harde materialer.
- Boring.uden softslag anbefales ved boring i slibende materialer og materialer med lav hardhed samt ved centering i frihandsdrift og ved forboring i standerdrift.

6 Aktivering af softslag:

• 6 Træk diamantborekronen fremad, og hold den fast. Tryk på den med grønt markerede side på softslagsomskifteren (1).

7 Deaktivering af softslag:

• Træk diamantborekronen fremad, og hold den fast. Tryk på den med sort markerede side på softslagsomskifteren (1).

Det ekstra greb skal vare skruet fast pa maskinen.

5.1 Montering eller udskiftning af diamantborekrone

FARE

Risiko for tilskadekomst pga. elektrisk stod.

Træk netstikket ud af kontakten for alt arbejde pa diamantboremaskinen.

FORSIGTIG

Risiko for tilskadekomst pga. varmt vaerktoj.

Ved laengere tids brug kan de monterede værktjoer blive varme. Brug beskyttelseshandsker ved udskiftning af værktjoerne, eller lad værktjoerne kole af.

HENVISNING

Hvis diamantboremaskinen monteres i en borestander, skal maskinen forst fastgores i motorhalsholderen, for diamantborekronen monteres.

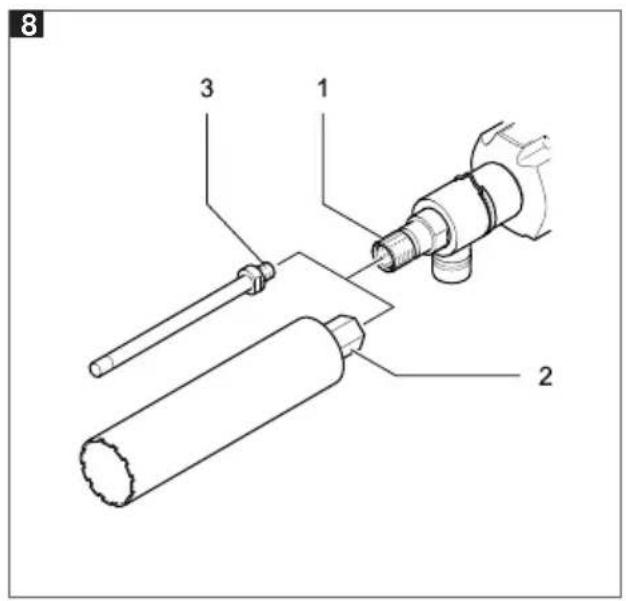

8 Diamantborekroner (2) / (3) skrues pa til anslag i henhold til bordiameteren pa hovedakslens (1) indvendige G½"-gevind aller udvendige 1¼" UNC gezind.
Hold fast i hovedakslen (1) med en gaffelnogle SW36.
8 Spænd diamantborekronen (2) med en fastnøgle SW41.
8 Spænd diamantborekronen (3) med en fastnøgle SW22 aller SW24.

HENVISNING

Kontroller diamantborekronens placering og tilstand. En beskadiget diamantborekrone ma ikke anvendes og skal omgående udskiftes.

5.2 Torboring

5.2.1 Isaeling af centereringsdorn

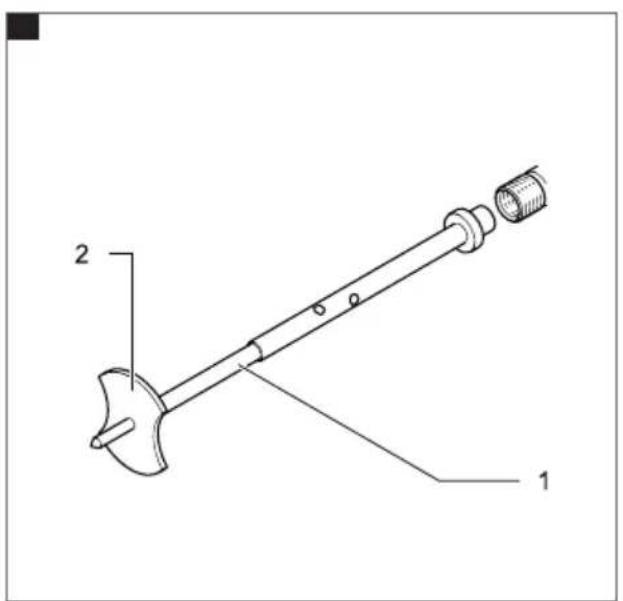

9 Centeringsdornen (1) kan kun anvendes sammen med diamantborekroner, der skrues pa hovedakslens udvendige gevind 1 14 UNC.

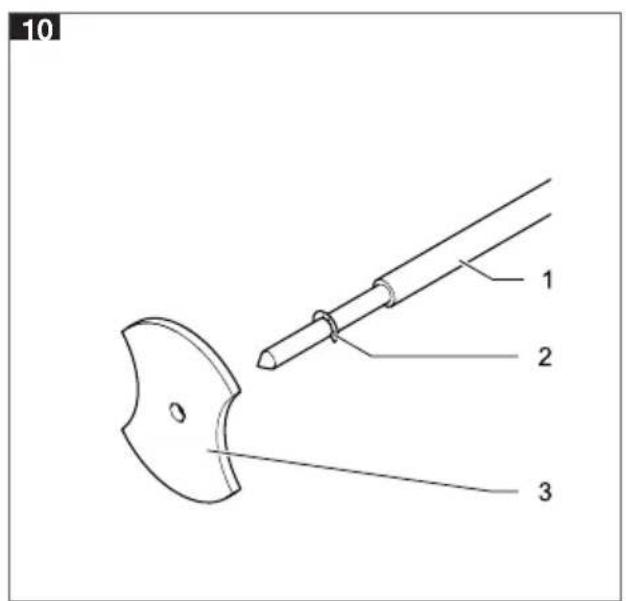

10 Vaelg en centeringsvinge (3), der passer til diamantborekronens diameter, og saet den pa centreringsdornen (1) op mod sikringsskiven (2).
11 Sæt centeringsdornen (2) med centringsvingen (3) gennem diamantborekronen (1) og ind i hovedakslen.

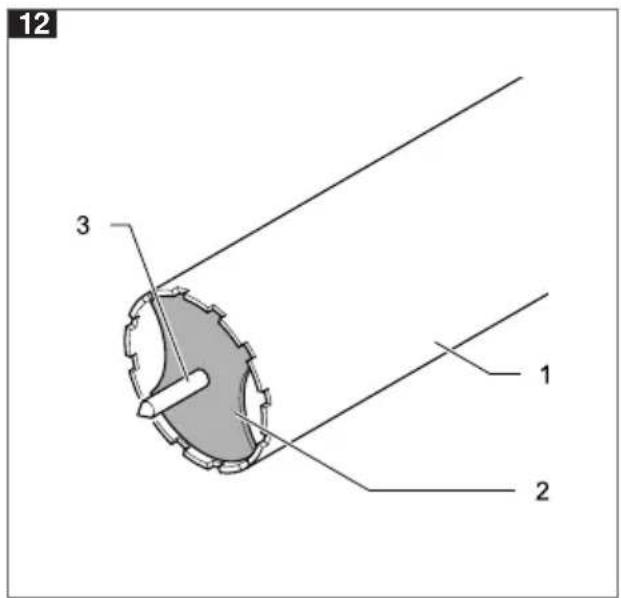

12 Korrekt placering af centereringsdornen (3) med centereringsvingen (2) i diamantborekronen (1).

5.2.2 Tilslutning af stovudsgninq ved udsugningsroret

• Kontroller, at stovudskilleren fungerer upaklageligt.
  13 Sæt støvudskillerslangen (3) fast pa udsugningsrørets (1) studs (2).

HENVISNING

13 Studsen (2) passer til udsugningsslangen (3) pa en stovudskiller.
13 Nár udsugningsslangen (3) er kold, kræver det krafter at sætte den på udsugningsrørets (1) studs (2).

5.2.3 Start af diamantboremaskinen og boring

För diamantboremaskine tages i brug, skal alle de punkter, der er beskrevet i kapitlet "För arbejdet pâbegyndes", kontrolleres (se side 99).
- 3 Kontrol og aktivering af PRCD-kontakten (se side 99).

14/15 Boring af centreringshul

HENVISNING

Diamantborekronen kan blive slov aller odelagges ved overophedning.

Fremforgen mä kun indstilles sa hjt, som diamantborekronen kan fjerne materialet. Udov derfor icke et for kraftigt tryk pa diamantborekronen, og undga at skrastille dem. Der skal sluttes en egnet stovudskiller til diamanttorboremaskinen.

• Marker hullets midte.
  7 Deaktiver maskinens softslag.

HENVISNING

Aktivering og deaktivering af softslag ved korende maskine kan medfere beskadigelser af maskinen. Vent, til maskinen er stoppet helt.

Lad stovudskilleren kore hele tiden.
- Hold altid diamantboremaskinen med begge hænder pa de to grep.

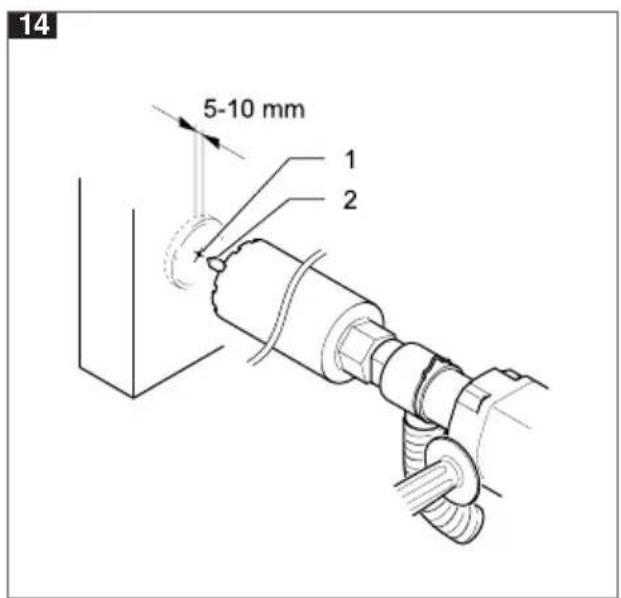

14 Sæt centreringsstiften (2) på det markerede hulmidterpunkt (1) med et let tryk. Diamantborekrønen违法犯罪

HENVISNING

Tænd/sluk-kontakten må不同程度es ved frihandsboring.

15 Start diamantboremaskinen ved at trykke pa taend/sluk-kontakten (3).
14 Bor, til diamantborekronen er centreret ca. 5 - 10 mm dybt i vaeggen.

HENVISNING

Stop forst diamantboremaskinen, nar den roterende diamantborekrone er trukket helt ud af murværket, sa beskadigelse af diamantsegmenterne undgas.

15 Træk diamantborekronen ud af centeringsborehullet, og slip tend/ sluk-kontakten (3) for at stoppe diamantboremaskinen
Fjern centeringsboret fra borekronen, nar diamantborekronen star stille.

Færdigboring af hullet

ADVARSEL

Risiko for tilskadekomst pga. nedfaldende borekerne.

Ved gennembrudsboringer skal de underliggende eller bagvedliggende rum alto kontrolleres, og fareområdet skal afspærres. Gør borekernen sikker mod nedfald vha. forskalling.

HENVISNING

Diamantborekronen kan blive slov ell er odelaegges ved overophedning.

Fremforgen mä kun indstilles sa højt, som diamantborekronen kan fjerne materialet. Udov derfor ikke et for kraftigt tryk pa diamantborekronen, og undgå at skråstille dem. Der skal sluttes en egnet støvudskiller til diamanttorboremaskinen.

Tænd stovudskilleren, der er sluttet til udsugningsroret.

HENVISNING

Aktivering og deaktivering af softslag ved korende maskine kan medføre beskadigelser af maskinen. Vent, til maskinen er stoppetHLT.

• Aktiver maskinens softslag afhengig af det materiale, der kal bores i (se side 100).
• Førdiamantborekronen ind i det centrerede borehul.
  15 Start diamantboremaskinen ved at trykke pa tænd/sluk-kontakten (3).
• Bor videre med et jævnt, let tryk.

HENVISNING

Afterhanden som der bores dybere, suges diamantborekronen i stigende grad ind i hulllet pga. den tilslutte de stovudskiller. Denne effekt skyldes udsugningens tiltagende tæthed (vakuum), afterhanden som borehullet bliver dybere. Denne sugekraft forstærker maskinens fremføringskraft og kan ved store dybder blive sa sterk, at maskinens omdrejningstale falder for meget, og elektronikken stopper (overbelastning). Tryk i sa fald ikke længere maskinen mod væggen med handgrebene, men hold let mod sugetrykke.

• Træk jævnligt diamantborekronen lidd tilbage, sá boremelet kan blive suget ud.
• Træk borekronen ud af borehulleit for hver 10 cm boredybde, og fjern vedhaeftende boremel; slå forsigtigt på diamantborekronen med et stykke blodt træller kunststof for at løsne det vedhaeftende boremel.
  15 Hvis fremforgen er for hurtig, lyser den rode LED (2). Reducer da omgaende fremforgen, indtil den gronne LED (1) lyserigen.

Hvis du ikke er opmærksom på dette
adverselssignal, dvs. ikke reducerer fremføringen, stopper elektronikken diamantboremaskinen ved overbelastning.

Fjernelse af borekerne

• Gennemgangsboring:

HENVISNING

Diamantborekronen kan blive deformeret ell er knekke, hvis der slas pa den med harde genstande

Slå med et blodt stykke træller kunststof pa diamantborekronen, hvis borekernen sidder fast i diamantborekronen, sa borekernen Iønsnes.

• Ingen gennemgangsboring (sækboring):

HENVISNING

Der er risiko for, at diamantborekronens skaresegmenter knækker, aller at maskinen beskadiges. Bryd aldrig borekernen ud med diamantborekronen!

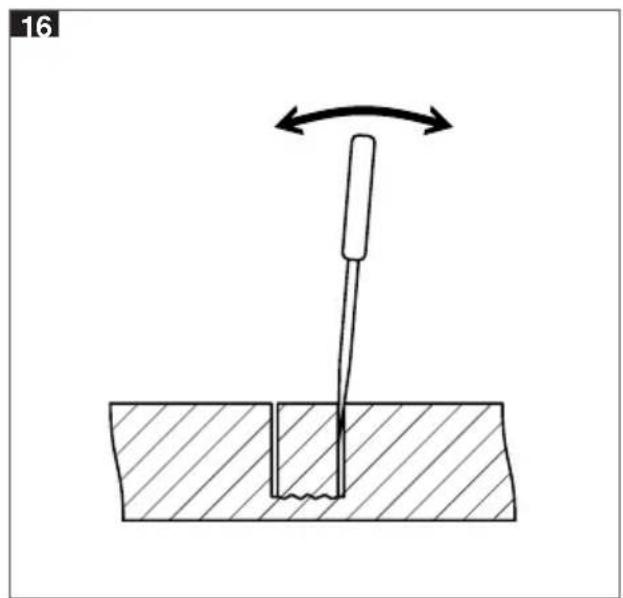

16 Bryd borekernen i vaeggen ud med et egnet vaerktoj (f.eks. en mejsel).

5.3 Vädboring

8 Montering ell er udskiftning af diamantvadborekrone (se side 100).
- 5 Monter BAIER vadapteren (1) med henblick på vädboring (se side 100).
- FrihändsvädBoring ma kun ske med BAIER centreringsugepladen (se side 103) og en egnet vandsuger (f.eks. BAIER specialstovudskiller) (se Værktøj og tilbehør i BAIER-katalogget).

5.3.1 Opretelse af vandtilforsel til BAIER vadadapter

FARE

Risiko for tilskadekomst pga. elektrisk stød.

Beskyt maskinen mod sprøjtevand. Pas ved montering og afmontering af vandslangen pa, at der ikke trænger vand ind i maskinens luftslids. Brug kun intakte Gardena-koblinger og Gardena-slangestykker. Kontroller tætningsringene for slid eller beskadigelse. Maskinen på不经 bruges med utætte slangekoblinger.

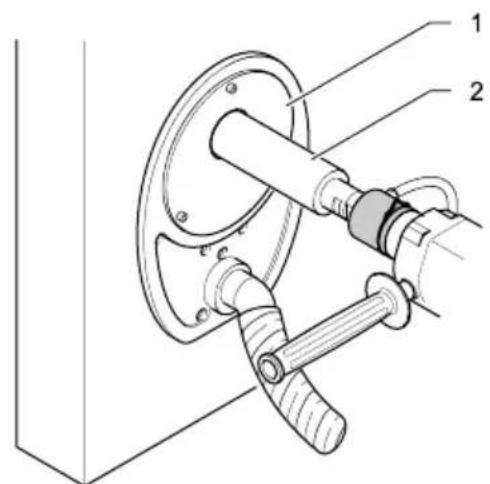

17 Slut vandtilforslen (2) med koblingen (3) til en slange med et Gardena-slangestykke (12 tome).
17 Med hanen (1) kan der abnes og lukkes for vandtilforslen, og den kan finjusteres.

5.3.2 Anvendelse at centeringssugepladen (tilbehør)

Frihandsboring ma kun ske med BAIER centeringssugepladen og en egnet vandsuger (f.eks. BAIER special-stovudskiller). For centeringssugepladen anvendes, skal der monteres en gummitaetningsskive og en centeringsskive, der passer til diamantborekronens diameter. Centeringssugepladen fas som tilbehør (se Værktjog tilbehør i BAIER-katalogget).

ADVARSEL

Der er risiko for tilskadekomst, hvis centeringssugepladen l-osner sig.

Ved lange boring i væg eller gulv skal vandsugeren jegnligt tommes, da en fuld vandsuger ikke længere kan suge centeringssugepladen fast nok.
Underlaget for centreringsssugepladen skal vare jævnt, og der mA ikke kinne trænge luft gennem det.

18 Vaelg en centeringsskive (2) og en gummiteetningsskive (3), der passer til vadborekronens diameter.
18 Skru gummitaetningsskiven (3) og centeringsskiven (2) pa centeringssugepladen (4). Skruemateriale: 3x unbrakoskruer M6 (1), underlagsskive M6 (5) og unbrakomotrik M6 (6).

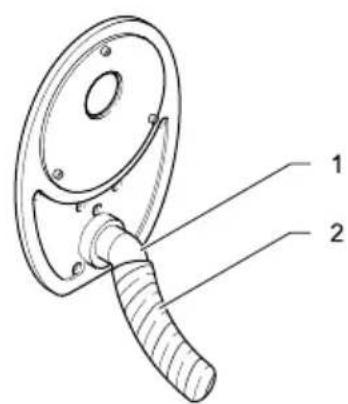

19 Sæt vandsugerens slange (2) på studsen (1).

HENVISNING

Det kan kræve flere krafter at montere sugeslangen ved lave omgivende temperaturer.

5.4 Start af diamantboremaskinen og boring

För diamantboremaskine tages i brug, skal alle de punkter, der er beskrevet i kapitlet "För arbejdet pâbegyndes", kontrolleres (se side 99).
- 3 Kontrol og aktivering af PRCD-kontakten (se side 99).

DA

20 Juster centeringssugepladen (1) ind after borehullet, og hold den fast.
Lad vandsugeren kore kontinuelerigt.
- Kontroller, om centreringsssugepladen har suget sig fast pa væggen eller gulvet.
- Hold altid diamantboremaskinen med begge hænder på de to greb.
- För den stoppe diamant-vädBorekrone ind i centeringssugepladen. Diamant-vädBorekronen ma化进程 ved væggen aller gulvet.

HENVISNING

Tænd/sluk-kontakten ma ikke fastlases ved frihandsboring.

• Abn lidt for vandtilforslen.
  15 Start diamantboremaskinen ved at trykke pa tend/sluk-kontakten (3) og vent, til arbejdssomdreyningstallet er naet - den gronne LED (1) lyser.

ADVARSEL

Risiko for tilskadekomst pga. nedfaldende borekerne.

Ved gennembrudsboringer skal de underliggende eller bagvedliggende rum alto kontrolleres, og fareområdet skal afspærres. Gør borekernen sikker mod nedfald vha. forskalling.

HENVISNING

Diamantborekronen kan blive slov ell er odelagges ved overophedning.

Fremforgen mä kun indstilles sa højt, som diamantborekronen kan fjerne materialet. Udov derfor ikke et for kraftigt tryk på diamantborekronen, og undgå at skråstille dem. Der skal sluttes en egnet støvudskiller til diamanttorboremaskinen.

Saat diamant-vadborekronen pa, og bor med et jævnt, let tryk.
- Træk jævnligt diamantborekronen lidt tilbage for at skylle boreslammet ud.
15 Hvis fremforgen er for hurtig, lyser den rode LED (2). Reducer da omgaende fremforgen, indtil den gronne LED (1) lyserigen.

Hvis du ikke er opmærksom på dette
adverselssignal, dvs. ikke reducerer
fremføringen, stopper elektronikken
diamantboremaskinen ved overbelastning.
Boreprocessen kan pabegyndes og fortsaettes
som beskrevet herover.

HENVISNING

Hvis diamantboremaskinen bruges laden vandudsugning, skal det udlobende kolevand opsamples, sa det ikke forårsager skader.

5.4.1 Aflutninq af boring

Trak langsomt diamantboremaskinen tilbage, mens diamantvadborekronen drejer - diamantvadborekronen skal forblive i centreringsugepladen.
Lad vandet Ibe i kort tid after boringen, sa boreslam mellem diamantvadborekrone og borekerne skylls ud.
15 Slip taend/sluk-kontakten (3) for at stoppediamantboremaskinen.
- Sluk for vandtilforslen og vandudugningen.
Træk den nu stillestaende diamantvadborekrone ud af borehullet, og tag samtidig centeringssugepladen af.

Fjernelse af borekerne

HENVISNING

Der er risiko for, at diamantborekronens skaresegmenter knækker, aller at maskinen beskadiges. Bryd aldrig borekernen ud med diamantborekronen!

16 Bryd borekernen i væggen ud med et egnet vaerktøj (f.eks. en mejsel).

6 Rengøring

FARE

Risiko for tilskadekomst pga. elektrisk stød.

Træk netstikket ud af kontakten for alt arbejde pa diamantboremaskinen.

Maskinen skal rengøres, hv er gang den har vær et brugt.

• Tag om nødvendigt diamantboremaskinen ud af borestanderen.
• Rengør omhyggeligt maskinen, og blæs den ud med trykluft.
  Smør borekroneholderen med ligt fedit.
• Rengør centeringssugepladen, hvis den har været brugt, under rindende vand
• Rengør omhyggeligt borestanderen, og blaes den ud med trykluft after brug.

Smor boreslaedens faring og tilspændingshastighedsindstillingen med lidt fert.

• Hold grebene tørre og fri for fedt.

7 Vedligeholdelse

FARE

Risiko for tilskadekomst pga. elektrisk stod.

Traek netstikket ud af kontakten for alt arbejde pa diamantboremaskinen.

Diamantboremaskinen skal serviceres mindst en gang om Året. Endvidere er service nødvendig, hviskullene er slidte.

Kun service- og reparationsvirksomheder, der er autoriseret af Maschinenfabrik OTTO BAIER GmbH ma udfore reparationer pa maskinen. Brug altid kun originale BAIER-reservedele og originalt BAIERtilbehør (se Værktj og tilbehör i BAIER-katalogget).

8 Händtering af diamantborekroner

• Brug og opbevar altid diamantborekroner i henhold til producentens anvisninger.
• For blode diamantsegmenter:
  Diamantborekroner slides for hurtigt ved meget hoi nibeeffekt.
  Afhjaelpning: Materialet, der skal bearbejdes, kræver diamantborekroner med en HARDere binding.
  For harde diamantsegmenter:
  Diamantkornene bliver slove og bryder ikke mere ud af bindingen. Diamantborekronerne har ingen skareeffekt mere.
  Afhjelpning: Materialet, der skal bearbejdes, kraver diamantborekroner med en blodere binding.
  Hvis der ici er tilkoblet udsugning eller koling med vand under bearbjdningen, gnider diamantborekronen i stigende grad pa "blodt" boremel. Dermed opvarmes borekronens segmenter, de bliver blde, og diamantsplinterne synker ind i det baerende materiale.
  Diamantborekronen mister sin skarphed.
  Skareeffekten reduceres, og brugen er forstaerker trykket pa diamantborekronen, hvikket oger effekten. Efter nogle f a borer er borekronens segmenter "sintrede", ell er rives af ved den mindste modstand i sten, hvorefter diamantborekronen skal udskiftes.
• Ved at mellemslide diamantborekronen med en skaarpeplade ell er en blod sten kan nedsunkne diamanter arbejdes fri igen, og diamantborekronen er skarp igen.
  For at forlange diamantborekronens levetid og holde skarehastigheden hj er en koling af borekronesegmenterne i form af udsugning ved diamanttorborekroner og en vandkoling ved diamantvadborekroner nodvendig.
• For højt boretryk kan føre til materialetræthed af basismetallet og dermed revnedannelse. Kontroller for brug, at der ikke er revner i diamantborekronen.
  15 Diamantborekronen bør først fores ind i muren after at arbejdssomdrejningstallet er næt -grn LED (1) lyser.

9 Bortskaffelse

Bortskaf apparatet og dets emballage til miljovenlig genanvendelse i henhold til de bestemmelier, der gelder i dit land.

10 Leveringsomfang

Det individuelle leveringsomfang for en kundespecifik bestilling fremgår af følgedesden.

Leveringsomfanget for basisudforelserne fremgår af nedenstaende skema. Hvis der mangler dele, eller de er beskadigede, skal du henvende dig til forhandleren.

Diamantbore-maskine Id. nr.		Diamant-bore-maskine	Transportkasse med værktøj & Udsugningsrør	Tørborekrone 102 mm Ø	Tør- og vådborekrone 102 mm Ø & Vådapter
BDB 825	59832 x x
	62869 x x	x
	65136 x x	x

x inkluderet i leveringsomfangent

11 Garanti

I forbindelse med det af Maschinenfabrik OTTO BAIER GmbH markedsforte elektrovarktj er forskriterne i loven om tekniske arbejdsmidler, der tjener til beskyttelse mod farer for liv og helbred, opfyldt.

Vi garanterer for en upaklagelig kvalitet af vores\ produkter og bærer udgifferne til en reparation\ i form af udskiftning af de beskadigede dele eller ombytning med et nyt apparat i tilfelaDE af konstrukts-, materiale- og/eller produktionsfejI i garantiperoiden. Ved erhvervsmaessig anvendelse lober garantien i 12 maneder.

Forudsetningerne for et garantikrav som ffolge af konstruktions-, materiale- og/eller Produktionsfejl er:

1. Kobsbevis og overholdelse af betjeningsvejledningen

For at gore et garantikrav geldende skal der altid forelægges et maskinelt udstedt, originalk kobsbevis.Det skal indeholde den fulde adresse, kobsdato og produktets typebetegnelse.

Betjeningsvejledningen for den pagaelende maskine samt sikkerhedsanvisningerne skal have varet fulgt.

Skader forarsaget af betjeningsfejl kan ikke anerkendes som garantikrav.

2. Korrekt anvendelse af maskinen

Produkterne fra Maschinenfabrik OTTO BAIER GmbH udvikles og produceres til bestemte anvendelseseformål.

Ved manglende overholdelse af den tilsigtebrug jf. betjeningsvejledningen, anvendelse til andre formalller anvendelse af uegnetilbehor kan et garantikrav违法犯罪en. Ved anvendelse af maskinerne i kontinuerlig og akkorddrift samt ved leasing ell er udlejning bortfalder garantien.

3. Overholdelse af serviceintervaller

Forudsetningen for garantikrav er en regelmæssig servicering udfør af os eller en af os autoriseret service- og reparationsvirksomhed. Der skal udføres service i overensstemmelse med sliddet på kullene, dog minimum en gang om Året.

Rengoringen af maskinerne skal udfores i overensstemmelse med bestemmelsene i betjeningsvejledningen. Ved indgreb udfort af tredjepart (abning af maskinen) bortfaldar garantien.

Service- og rengøringsarbejde er generelt ikke garantikrav.

4. Anvendelse af originale BAIER-reservedele

Brug altid kun originale BAIER-reservedele og originalt BAIER-tilbehør. Disse dele fas hos autoriserede forhandlere. Fedttype og -mængde skal anvendesi overensstemmelse med gældende fedtliste. Ved anvendelse af uoriginale dele er der risiko for følgeskader og oget fare for tilskadekomst. Adskite og delvist adskilte maskiner samt maskiner, der er repareret med fremmede dele, er/DDke omfattet af garantien.

5. Sliddele

Visse komponenter slides brugsbetinget ell er form af normalt slid ved anvendelsen af det pagaelende elektrovarktoj. Til disse komponenter hore bl.a. kul, kuglelejer, kontakter, netkabler, taetninger, akteltaelningsringe. Sliddele er ici omfattet af garantien.

BAIER

Elektrowerkzeuge
