BRUGSANVISNING LDE 16-8 125 R Flex

Anvendte symboler 80

Symboler på maskinen....80

For Deres egen sikkerheds skyld ..... 80

Støj og vibration 83

Tekniske data 84

Oversigt 85

Brugsanvisning 86

Vedligeholdelse og eftersyn 90

Bortskaffelseshenvisninger ..... 90

C€-Overensstemmelse 90

Ansvarsudelukkelse 90

Anvendte symboler

ADVARSEL!

Betegner en umiddelbar truende fare.

Ved tilsidesættelse af henvisningen opstår der livsfare eller fare for alvorlig tilskadekomst.

FORSIGTIG!

Betegner en mulig farlig situation.

Ved tilsidesættelse af henvisningen er der fare for tilskadekomst, eller der kan opstå materielle skader.

BEMAERK

Betegner anvendelsestips og vigtige informationer.

Symboler på maskinen

Læs betjeningsvejledningen, inden maskinen tages i brug!

Benyt øjenværn!

Henvisning om bortskaffelse af den udtjente maskine (se side 90)!

For Deres egen sikkerheds skyld

ADVARSEL!

Læs betjeningsvejledningen inden elværktøjet tages i brug og følg:

- betjeningsvejledningen,

- „Generelle sikkerhedsanvisninger“ for håndtering af elværktøjer i vedlagte hæfte (skrift-nr.: 315.915),

- de for anvendelsesstedet gældende regler og forskrifter vedrørende forebyggelse af ulykker.

Dette elværktøj er konstrueret i henhold til aktuelt teknisk niveau og anerkendte sikkerhedstekniske regler. Alligevel kan der ved brug af maskinen opstå fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, og der kan opstå materielle skader. Elværktøjet må kun benyttes

- til det dertil beregnede formål,

- i sikkerhedsteknisk korrekt tilstand.

Fejl, der har negativ indflydelse på sikkerheden, skal afhjælpes omgående.

Bestemmelsesmæssig brug

Saneringssliberen LD 16-8 125 R / LDE 16-8 125 er beregnet

- erhvervsmæssig brug inden for industri og håndværk,

- tørslibning og glatning af beton, puds, støbte gulve, sandsten, chamotte og asfalt,

– slibning af malede belægninger og klæberester på beton eller støbte gulve,

- brug med diamantværktøjer, der tilbydes af FLEX til denne maskine og som er godkendt til et omdrejningstal på min. 9.000 omdr./min.

Brug af kap-, skrub-, vifteslibeskiver eller stålbørster er ikke tilladt.

Når saneringssliberen LD 16-8 125 R / LDE 16-8 125 bruges, skal der tilsluttes en klasse M- støvsuger.

Sikkerhedsinstrukser

ADVARSEL!

Læs venligst alle sikkerhedshenvisninger og anvisninger. Ved tilsidesættelse af sikker-hedshenvisningerne og anvisningerne kan det medføre elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar venligst sikkerhedshenvisningerne og instrukserne af hensyn til senere brug.

■ Dette elværktøj skal anvendes til slibning. Følg alle sikkerhedshenvisninger, anvisninger, illustrationer og data, der følger med maskinen. Hvis efterfølgende anvisninger tilsidesættes, kan det medføre elektriske stød, brand og/eller alvorlige kvæstelser.

■ Dette elværktøj er ikke egnet til sandpapirslibning, arbejder med trådbørster, polering og gennemskæring. Hvis elværktøjet anvendes til andre formål, end det er beregnet til, kan personer udsættes for fare og kvæstes.

- Der må ikke anvendes tilbehør, der ikke specielt er beregnet og anbefalet af fabrikanten til dette elværktøj. Selv om tilbehøret kan fastgøres på elværktøjet, er det ikke en garanti for en sikker brug.

Det tilladte omdrejningstal af indsatsværktøjet skal være mindst lige så højt som det på elværktøjet angivne maksimale omdrejningstal. Tilbehør med et ulovligt højt omdrejningstal kan brække og kastes rundt.

- Det anvendte indsatsværktøjs yderdiameter og tykkelse skal svare til målangivelserne for elværktøjet. Forkert dimensionerede værktøjer kan ikke afskærmes tilstrækkeligt eller kontrolleres.

- Slibeskiver, slibetallerkner eller andet tilbehør skal passe nøjagtigt på elværktøjets slibespindel. Indsatsværktøjer, der ikke passer nøjagtigt på elværktøjets slibespindel, drejer ujævnt, vibrerer kraftigt, og det kan medføre, at man mister kontrollen over dem.

• Beskadigede indsatsværktøjer må ikke anvendes. Kontrollér indsatsværktøjerne hver gang inden brug for afsplintninger eller revner, slibetallerknen for revner, slid eller stærkt slid. Hvis elværktøjet er faldet på gulvet, kontrolleres, om det er beskadiget. I så tilfælde skal der anvendes et ubeskadiget indsatsværktøj. Når indsatsværktøjet er kontrolleret og sat på plads, skal du holde dig selv og andre personer, der befinder sig i nærheden, uden for det niveau, hvor indsatsværktøjet roterer. Lad maskinen køre et minut med maks. omdrejningstal. Beskadiget indsatsværktøj brækker for det meste i løbet af denne testtid.

■ Bær personligt beskyttelsesudstyr. Benyt helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Benyt afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller special-forklæde, der beskytter mod små slibe- og materialepartikler.

∅jnene skal beskyttes mod fremmedlegemer, der kastes rundt og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmasken skal filtrere det støv, der opstår under arbejdet. Udsættes du for kraftig støj i længere tid, kan du lide høretab.

■ Sørg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker af arbejdsemnet eller brækket indsatsværktøj kan blive kastet rundt og medføre kvæstelser, også uden for selve arbejdsområdet.

- Tag fat i det isolerede håndtag, når der arbejdes på steder, hvor indsatsværktøjet vil kunne ramme skjulte strømledninger eller maskinens egen ledning. Kontakt med en spændingsførende ledning kan også sætte metaldele på maskinen under spænding og medføre elektriske stød.

■ Hold ledningen borte fra roterende indsatsværktøj.

Mister du kontrollen over maskinen, kan netkablet skæres over eller rammes, og din hånd eller arm kan trækkes ind i det roterende indsatsværktøj.

■ Læg aldrig elværktøjet til side før det står helt stille.

Det roterende indsatsværktøj kan komme i kontakt med fralægningsfladen, hvorved du kan miste kontrollen over elværktøjet.

■ Lad ikke elværktøjet køre, mens det bæres.

Ved tilfældig kontakt med det roterende indsatsværktøj kan dit tøj blive fanget og trukket ind i det roterende indsatsværktøj, hvorved indsatsværktøjet kan bore sig ind i d i n k r o p.

■ Ventilationsåbningerne på elværktøjet skal rengøres med regelmæssige mellemrum.

Motorblæseren trækker støv ind i huset, og store mængder metalstøv kan være farligt rent elektrisk.

■ Elværktøjet må ikke anvendes i nærheden af brændbare materialer. Gnister kan antænde disse materiale

■ Der må ikke anvendes indsatsværktøjer, der kræver flydende kølemidler.

Brug af vand eller andre flydende kølemidler kan medføre, at der opstår elektriske stød.

Særlige sikkerhedshenvisninger vedrørende slibning

- Slibelegemer må kun anvendes til de anbefalede anvendelsesmuligheder. For eksempel må der aldrig slibes med sidefladen på en diamantslibetallerken. Diamantslibetallerkner er beregnet til at fjerne materiale med undersiden af slibetallerknen. Udsættes disse slibetallerkner for sidevendt kraftpåvirkning, kan de knække.

■ Anvend altid ubeskadigede spændeflanger i den rigtige størrelse og form til det valgte indsatsværktøj.

Egnede flanger støtter indsatsværktøjerne og reducerer derfor risikoen for, at de brister.

■ Anvend aldrig slidte indsatsværktøjer, der passer til større elværktøjer. Indsatsværktøjer til større elværktøjer er ikke dimensioneret til mindre elværktøjers højere omdrejningstal, og de kan brække.

Tilbageslag og tilsvarende advarsler Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj, f.eks. slibeskive, slibetallerken, trådbørste osv., har sat sig fast eller blokerer. Fastsættelse eller blokering medfører et pludseligt stop af det roterende indsatsværktøj. Derved accelereres et ukontrolleret elværktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet. Sidder f.eks. en slibeskive fast i et emne eller blokerer i et emne, kan kanten på slibeskiven, der dykker ned i emnet, blive siddende, hvorved slibeskiven brækker af eller giver tilbageslag. Slibeskiven bevæger sig hen imod eller bort fra brugeren, afhængigt af skivens omdrejnings-retning på blokeringsstedet. Derved kan slibeskiver også brække. Et tilbageslag skyldes forkert eller fejlbehæftet brug af elværktøjet. Det kan forhindres ved at træffe egnede forsigtighedsforanstaltninger, der beskrives nedenfor.

- Hold godt fast i elværktøjet og sørg for, at både krop og arme befinder sig i en position, der modvirker tilbageslagskræfterne. Anvend altid ekstrahåndtaget, hvis et sådant findes, for at have så meget kontrol som muligt over tilbageslagskræfterne eller reaktionsmomenterne, når maskinen kører op i hastighed.

Brugeren kan beherske tilbageslags- og reaktionskræfterne ved at træffe egnede sikkerhedsforanstaltninger.

■ Sørg for at hænderne aldrig kommer i nærheden af det roterende indsatsværktøj. Indsatsværktøjet kan bevæge sig hen over din hånd i forbindelse med et tilbageslag.

■ Udgå at kroppen befinder sig i det område, hvor elværktøjet bevæger sig i forbindelse med et tilbageslag. Tilbageslaget driver elværktøjet i modsat retning af slibeskivens bevægelse på blokeringsstedet.

■ Vær særlig forsigtig ved arbejder i områder som f.eks. hjørner, skarpe kanter osv. Det skal forhindres, at indsatsværktøjet slår tilbage fra emnet og sætter sig fast.
Det roterende indsatsværktøj har tendens til at sætte sig fast, når det anvendes i hjørner, skarpe kanter, eller hvis det springer tilbage. Dette medfører, at man mister kontrollen, eller der opstår et tilbageslag.
■ Brug ikke kædesavklinger eller fortandede savklinger.
Sådant indsatsværktøj bevirker ofte et tilbageslag, eller at man mister kontrollen over elværktøjet.

Andre sikkerhedsanvisninger

■ Der må kun anvendes forlængerledninger, der er godkendte til udendørs brug.
■ Afslibning af blyfarver kan ikke anbefales. Blyholdig maling bør udelukkende fjernes af en fagmand.
■ Der må ikke bearbejdes materialer, hvor sundhedsfarlige stoffer frigives (f.eks. asbest). Der skal træffes beskyttelsesforanstaltninger, hvis der kan opstå sundhedsfarlige, brændbare eller eksplosive stoffer. Benyt støvbeskyttelsesmaske. Brug udsugningsanlæg.

MATERIELLE SKADER!

Netspændingen og spændingsangivelsen på typeskiltet skal stemme overens.

Støj og vibration

ADVARSEL!

De angivne måleværdier gælder kun for nye maskiner. Støj- og svingningsværdierne ændrer sig ved daglig brug.

BEMAERK

Det svingningsniveau, der er angivet i disse instruktioner, er blevet målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne elværktøjerne.

Det egner sig også til en foreløbig vurdering af svingningsbelastningen. Det angivne svingningsniveau repræsenterer elværktøjets hovedsagelige anvendelse.

Hvis elværktøjet dog benyttes til andre formål, med afvigende arbejdsværktøjer eller det vedligeholdes utilstrækkeligt, kan svingningsniveauet ændre sig. Dette kan øge svingningsbelastningen i hele arbejdstidsrummet.

For nøjagtigt at kunne vurdere svingningsbelastningen bør man også tage højde for de tider, hvor apparatet er slukket eller kører, men ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet.

Fastlæg derfor yderligere sikkerheds- foranstaltninger til beskyttelse af brugeren imod påvirkning af svingninger, f.eks. vedligeholdelse af elværktøj og arbejdsværktøjer, varmholdelse af hænder, organisation af arbejdsforløb.

FORSIGTIG!

Ved et lydtryk på over 85 dB(A) skal der benyttes høreværn.

Tekniske data

		LD 16-8 125 R LDE 1	6-8 125 R
Apparattype Saneringssliber
Netspænding V/Hz 230/50
Beskyttelsesklasse		II / ☐
Optaget effekt W 1.600
Afgivet effekt W 900
Omdrejningstal O/min 7.800			1 - 4.5002 - 5.2003 - 5.9004 - 6.4005 - 7.1006 - 7.800
Dimensioneret omdrej-ningstal	O/min 9000
Værktøjsholder M14
Maks. skivediameter mm 125
Vægt i henhold til "EPTA-procedure 1/2003"	kg	3,0
A-vægtet støjniveau i henhold til EN 60745 (se "Støj og vibration")
Lydtryksniveau LPA	dB(A)	87
Lydeffektniveau LWA	dB(A)	98
Usikkerhed K	db	3
Samlet vibrationsniveau i henhold EN 60745 (se "Støj og vibration")
Emissionsværdi ah ved monteret diamantslibeskive	m/s2 3,2

Oversigt

3 4 5 6 7 8 9 10 11 12 13 2- a b 1 16 15 14

1 Spindel med gevindflange
2 a Spændeflange b Spændemøtrik
3 Händtag, indstilleligt
4 Spindellås Til låsning af spindlen ved værktøjsskift.
5 Gearhoved Med luftudslip og omdrejningsretningspil.
6 Drejehoved til indstilling af håndtag
7 Vippekontakt Til at tænde og slukke. Med indgrebsstilling for konstant drift.

8 Slangeholder
9 Indstillingshjul til forvalg af omdrejningstal
10 Tilslutningskabel 4,0 m med netstik
11 Typeskilt
12 Modholdenøgle
13 Unbrakonøgle
14 Spændearm
15 Svingbart kantsegment
16 Tilslutningsstuds til udsugning

Brugsanvisning

Inden ibrugtagning

Pak elværktøjet og tilbehøret ud og kontrollér om leveringen er komplet og om der evt. er opstået transportskader.

Brug og montering af slibeværktøj

ADVARSEL!

Træk stikket ud af stikkontakten, før der udføres arbejde på elværktøjet.

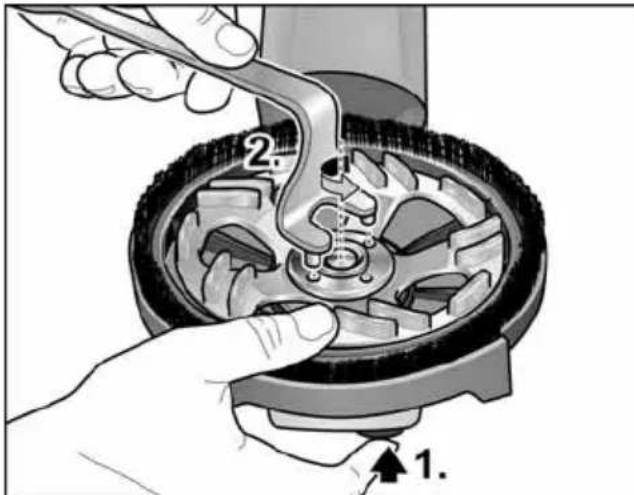

■ Tryk på spindellåsen og hold den inde (1.).
■ Løsgør spændemøtrikken på spindlen med stopnøglen ved at dreje den mod uret og tag den af (2.).

A B

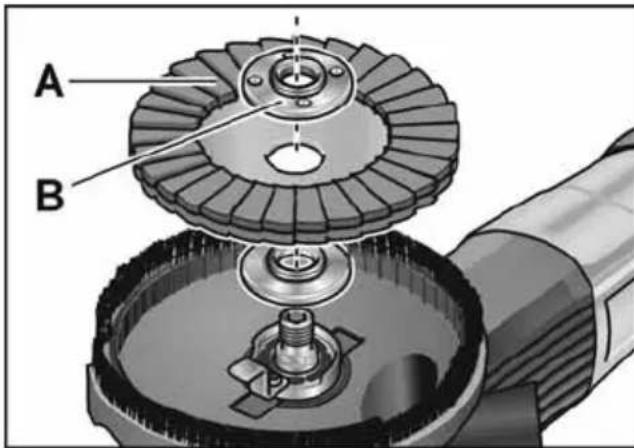

■ Anbring diamantslibetallerken (A) i rigtig position.
■ Skru spændemøtrikken (B) på spindlen med brystet opadvendt.
■ Tryk på spindellåsen og hold den inde.
■ Spænd spændemøtrikken fast med stopnøglen.
■ Kontrol af beskyttelseskappens placering.

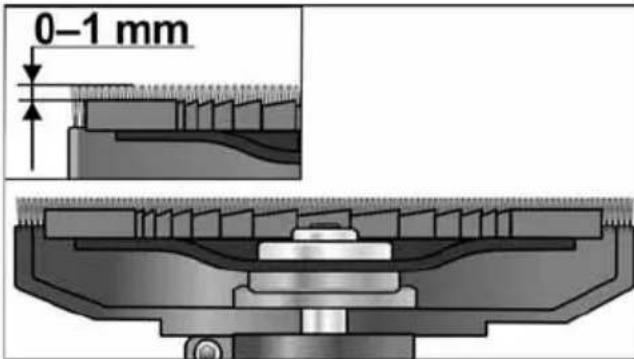

0-1 mm

Børstekransen skal rage ca. 0–1 mm ud over slibetallerknen.

Korriger om nødvendigt (se „Justering af beskyttelseskappe“).

Tænd elværktøjet (uden indgreb) og lad det køre ca. 30 sekunder.

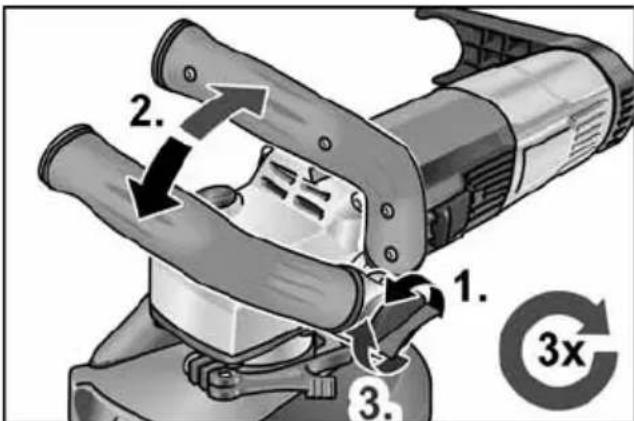

Indstilling af håndtaget

1. 2. 3. 1. 3x

■ Løsn drejeknappen til indstilling af håndtaget ca. 2 omgange mod uret.
■ Stil håndtaget i den ønskede position (15° trin).
Pas på at det går rigtigt i indgreb!
■ Spænd drejeknappen til indstilling af håndtaget med uret.

BEMAERK

Ved behov kan håndtaget sættes over på den anden side af maskinen.

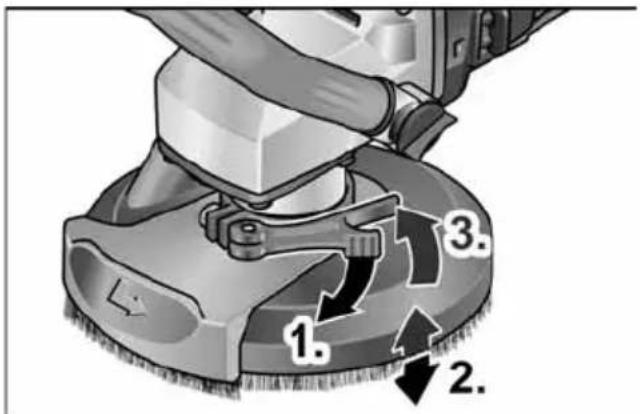

Justering af beskyttelseskappe

BEMAERK

Børstekransen skal rage ca. 0–1 mm ud over slibetallerknen. Beskyttelseskappen kan justeres i højden for at udligne slitagen af diamantslibetallerknen.

■ Løsn spændegrebet ved beskyttelseshætten.
■ Indstil beskyttelseshætten i ønsket højde.

1. 2. 3.

■ Spænd spændegrebet fast.

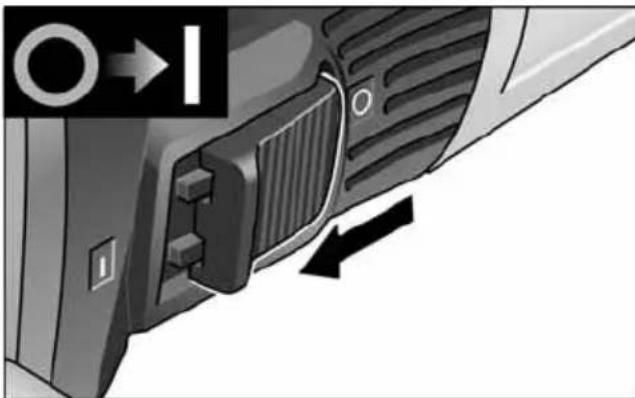

Tænd/sluk elektroværktøj Kortvarig drift uden indgreb

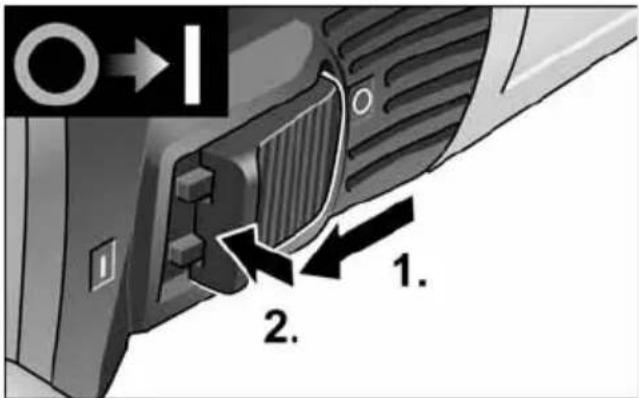

Konstant drift med indgreb

1. 2.

■ Skub vippekontakten fremad og lad den gå i indgreb ved at trykke på forreste ende.

BEMAERK

Efter strømsvigt starter den tændte maskine ikke igen.

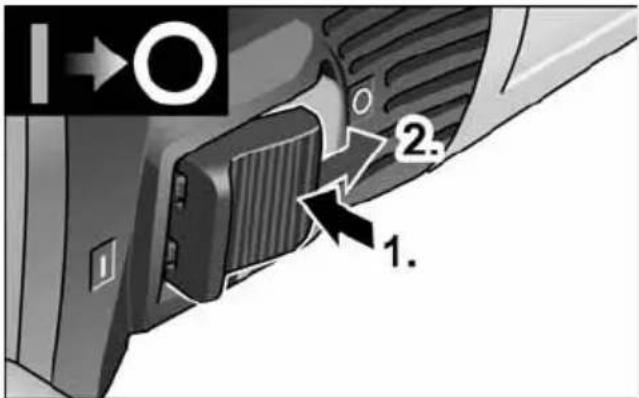

Sluk maskinen:

1. 2. 1.

■ Frigør vippekontakten ved at trykke på bagerste ende for at slukke.

BEMAERK

Ved overbelastning i kort tid slukker apparatet automatisk. Hvis du vil fortsætte arbejdet, skal du slukke apparatet og tænde det igen.

Ved overophedning som følge af overbelastning ved konstant drift reduceres apparatets omdrejningstal automatisk, indtil apparatet er afkølet tilstrækkeligt. Når kølingen er afsluttet, slukker apparatet automatisk.

Hvis du vil fortsætte arbejdet, skal du slukke apparatet og tænde det igen.

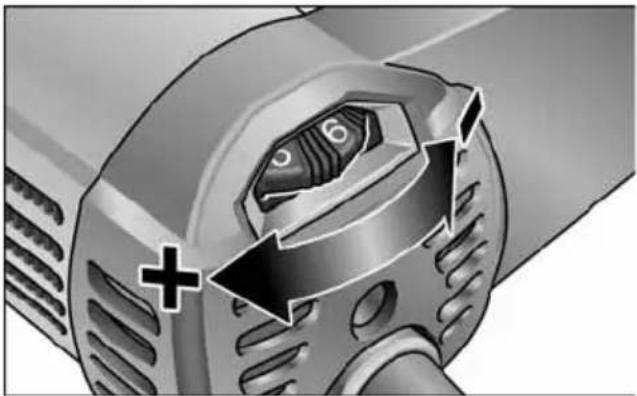

Forvalg af omdrejningstal

■ Stil indstillingshjulet på den ønskede værdi for indstilling af arbejds-hastigheden.

FORSIGTIG!

Fare for tilskadekomst, hvis værktøjet ødelægges. Anvend et passende værktøj til arbejdsopgaven.

i BEMAERK

Ved slibearbejde ved lavere omdrejningstal (1-3) må du ikke presse for hårdt ned på maskinen, da der ellers er risiko for overophedning.

Brug af udsugningsanlæg

i BEMAERK

Det anbefales at bruge en FLEX støvsuger iklasse M.

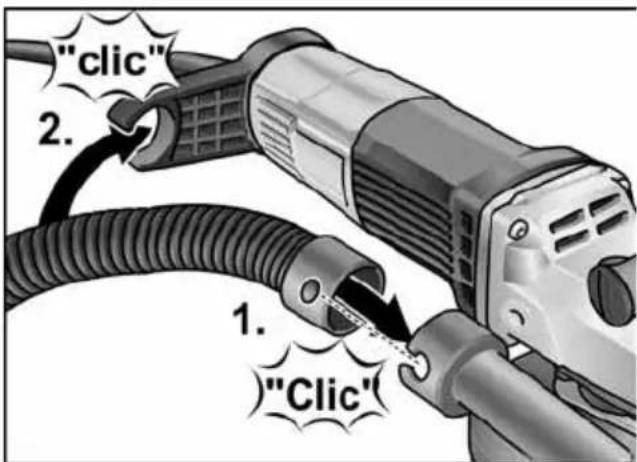

■ Slut udsugningsslangen til tilslutningsstudsen 32 mm.
■ Lad udsugningsslangen gå i indgreb.

■ Slut udsugningsslangen til udsugningsanlægget. Følg betjeningsvejledningen til udsugningsanlægget! Kontrollér om den er fastgjort korrekt! Anvend en passende adapter, hvis det er nødvendigt.

i BEMAERK

Hvis der skal bruges en speciel tilslutningsstuds til støvsugeren (dvs. en anden tilslutningsstuds end 32 mm/36 mm-standardtilslutningsstuds, der hører til elværktøjets leveringsomfang), fås der en egnet adapter hos leverandøren af støvsugeren.

Inden der arbejdes med elværktøjet

ADVARSEL!

Den roterende slibetallerken må ikke berøre skarpe genstande, der rager frem.

Risiko for tilbageslag! Beskadigelse af slibetallerknen. Udskift altid slibetallerknen, hvis den er beskadiget eller meget slidt.

! FORSIGTIG!

Hold elværktøjet fast med begge hænder!

1. Fastgør slibeværktøjet.
2. Tilslut udsugningsanlægget.
3. Stik netstikket i stikkontakten.
4. Slå udsugningsanlægget til.
5. Tænd maskinen.

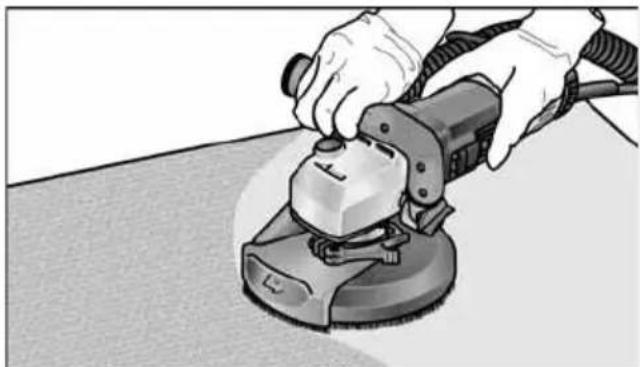

6. Anbring saneringssliberen på arbejdsfladen. Børstekransen skal være i niveau med arbejdsfladen. Børstekransen og gummi-udsugningsringen skal være i niveau med arbejdsfladen.

1. ∅g trykket for at bringe slibetallerknen i kontakt med arbejdsfladen.

Bevæg samtidig saneringssliberen med overlappende bevægelser.

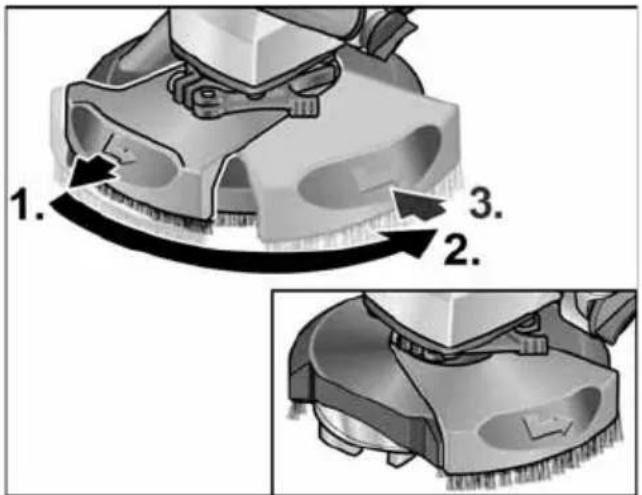

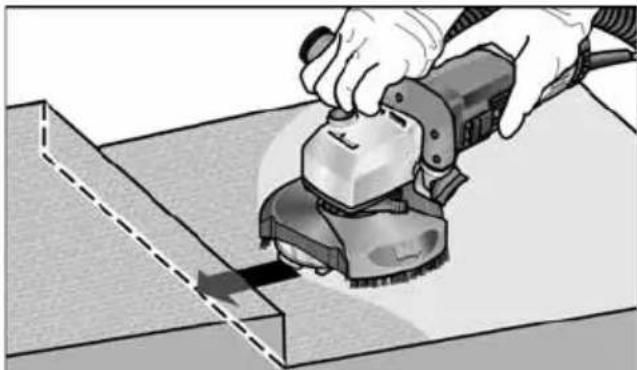

1. Slibning i hjørner:

2. Sluk maskinen og vent til slibeværktøjet står stille.

3. Træk det drejelige kantsegment ud og drej det mod venstre.

1. 2. 3.

• Tænd maskinen igen.

1. Sluk elværktøjet efter arbejdets afslutning og træk netstikket ud.

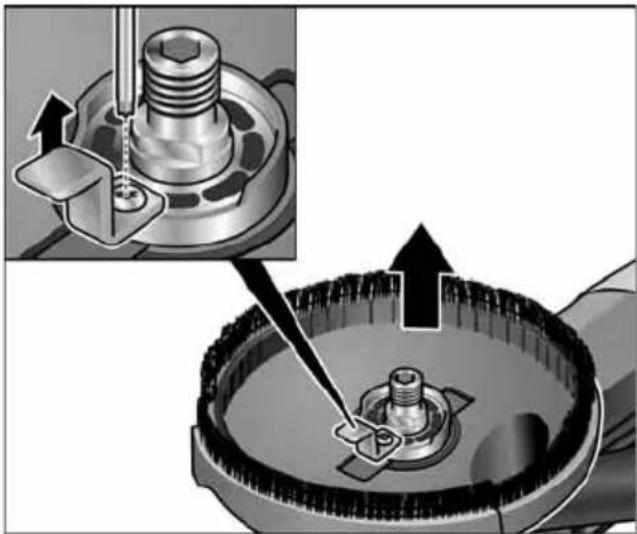

Udskiftning af beskyttelsesskærm

Beskyttelsesskærmen er udstyret med en tabssikring. Når beskyttelsesskærmen er blevet udskiftet, skal sikringen monteres igen.

Beskyttelseskappen er udstyret med en børste-krans. Denne krans opfylder to funktioner:

- Da børstekransen rager ud over slibetallerknens overflade, kommer den først i kontakt med arbejdsfladen. Derved positioneres slibetallerknen parallelt med arbejdsfladen, inden slibemidlet kommer i kontakt med arbejdsfladen. På den måde undgås det, at der opstår en seglformet fordybning fra slibetallerknens kant.

- Kransen tilbageholder støvet, indtil det opsuges af støvsugeren.

Børstekransen udskiftes, hvis den er beskadiget eller meget slidt. Reservebørstesæt fås hos FLEX-kundeservice.

Gummi-udsugningsring

Hvis gummi-udsugningsringen er beskadiget eller meget slidt, skal den udskiftes.

En reservering kan købes overalt hos et FLEX kundeservicecenter.

Vedligeholdelse og eftersyn

ADVARSEL!

Træk stikket ud af stikkontakten, før der udføres arbejde på elværktøjet.

Rengøring

ADVARSEL!

Der må ikke anvendes vand eller flydende rengøringsmidler.

■ Blæs husets indre med motor ud regelmæssigt med tør trykluft.
■ Rengør beskyttelseskappen og det drejelige kantsegment med tør trykluft.

Reparationer

Reparationer må kun udføres af et af producenten godkendt kundeservice-værksted.

BEMAERK

Skruerne på motorhuset må ikke løsnes i garantiperioden. Ved tilsidesættelse af dette bortfalder producentens garantiforpligtelser.

Yderligere tilbehør, især indsatsværktøjer, findes i fabrikantens kataloger.

Eksplosionstegninger og reservedelslister findes på vores hjemmeside: www.flex-tools.com

Bortskaffelseshenvisninger

ADVARSEL!

Elektroværktøjer er ikke normalt husholdningsaffald.

I henhold til europæisk direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og omsætning til national ret skal udtjente elektriske værktøjer samles separat og afle-veres på et opsamlingssted for materiale-genvinding.

BEMAERK

Faghandlen giver oplysninger om bortskaffelsesmuligheder!

CE-Overensstemmelse

Vi erklærer under almindeligt ansvar, at produktet beskrevet under „Tekniske data“ er i overensstemmelse med følgende standarder eller normative dokumenter:

EN 60745 ifølge bestemmelserne i direk 2014/30/EU, 2006/42/EF, 2011/65/EU.

Ansvarlig for det tekniske dossier: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

i.v. P.Caudé B. Hous D.

Fabrikanten og hans repræsentant overtager ikke ansvaret for skader og fortjeneste som virksomheden evt. er gået glip af som følge af driftsafbrydelse i virksomheden, forårsaget af produktet eller fordi produktet ikke kunne benyttes. Fabrikanten og hans repræsentant overtager ikke ansvaret for skader, der skyldes usag-kyndig brug, eller for skader, der er opstået i forbindelse med anvendelse af produkter fra andre fabrikanter.

Innhold

– betjeningsveiledningen som er vedlagt,
- de "generelle sikkerhetshenvisningene" i omgang med elektroverktøy i den vedlagte brosjyren (Nr. 315.915),
- de regler og forskrifter som gjelder på stedet for uhellsforebyggende tiltak.

Sikkerhetshenvisninger

ADVARSEL!

Særlige sikkerhetshenvisninger for sliping

Henvisninger om skroting

ADVARSEL!

Säkerhetsanvisningar

WARNING!
