РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ LDE 16-8 125 R Flex

Използвани символи 225

Технически данни 229

С един поглед 230

Упътване за експлоатация ..... 231

Обслужване и поддръжка ..... 235

Указания за изхвърляне ..... 235

Декларация за съответствие Ⓕ €. . . 235

Изключване на отговорност ..... 235

Използвани символи

ПРЕДУПРЕЖДЕНИЕ!

Обозначава непосредствено застрашаваща опасност. При неспазване на предупреждението ви застрашават смърт или тежки наранявания.

ВНИМАНИЕ!

Обозначава възможна опасна ситуация. При неспазване на предупреждението ви застрашават наранявания или материални щети.

УКАЗАНИЕ

Обозначава съвети за използване и важна информация.

Символи на уреда

Преди пускане в експлоатация прочетете упътването за експлоатация!

Носете защита за очите!

Указания за изхвърляне на стари уреди (вижте страница 235)!

За вашата сигурност

ПРЕДУПРЕЖДЕНИЕ!

Преди употреба на електроинструмента прочетете и след това действайте съгласно:

– настоящото упътване за експлоатация,
„Общите указания за безопасност“ за работа с електрически инструменти от приложената книжка (Издание-Nr.: 315.915),

- местните действащи правила и предписания за предотвратяване на нещастни случаи.

Този електроинструмент е конструиран съгласно нивото на технически познания и признаните правила за техническа безопасност. Въпреки това при използването й могат да възникнат опасности за здравето и живота на ползвателя или на трети лица, съответно повреди на машината или други материални щети. Електроинструментът трябва да се използва само

– за предназначените за това цели,
– в безупречно технически изправно състояние.

Повредите, които влияят на безопасността, се отстраняват незабавно.

Използване по предназначение

Саниращата шлайф машина LD 16-8 125 R / LDE 16-8 125 Re предназначена

– за занаятчийско използване в индустрията и занаятчийството,
– за сухо шлайфане и заглаждане на бетон, мазилка, подово покритие, пясъчник, огнеупорна глина и асфалт,
– за отшлифоване на замазки и остатъци от лепило по бетон или подово покритие,

– за използва с диамантени инструменти, които се предлагат от FLEX за този уред и за са разрешени за обороти от минимум 9 000 об./мин.

Използването на абразивни, груби и листови шлифовъчни дискове или телени четки не е разрешено.

При използване на саниращата шлайф машина LD 16-8 125 R / LDE 16-8 125 R трябва да се свърже прахосмукачка от клас М.

Указания за безопасност

ПРЕДУПРЕЖДЕНИЕ!

Прочетете всички указания за безопасност и препоръки. Пропуските при спазване на указанията за безопасност и на препоръките могат да доведат до токов удар, пожар и/или тежки наранявания. Запазете за напред всички указания за безопасност и препоръки.

■ Този електроинструмент трябва да се използва като шлифовъчен инструмент. Спазвайте всички указания за безопасност, препоръки, схеми и данни, които сте получили с уреда. Ако не спазвате следните препоръки, това може да доведе до токов удар, пожар и/или тежки наранявания.

■ Този електрически инструмент не е предназначен за шлифоване, шлифоване с шкурка, работа с телени четки и рязане. Използване, за което уредът не е предназначен, може да доведе до опасности и до наранявания.

■ Не използвайте принадлежности, които не са изрично предназначени и препоръчани от производителя за този електрически инструмент. Това че можете да поставите принадлежностите на вашия електрически инструмент, не ви гарантира безопасно използване.

■ Допустимият брой на оборотите на приставките трябва да е най-малко толкова високия, колкото посоченият върху електрическия инструмент максимальния брой на оборотите. Принадлежностите, които се въртят побързо от допустимото, могат да се счупят и да излетят.

■ Външният диаметър и дебелината на приставките трябва да съответстват на изискванията за размерите на вашия електрически инструмент.
Приставките с неподходящи размери не могат да паснат добре или не могат да бъдат контролирани.
Шлифовъчните дискове, шлифовъчните подложки или другите принадлежности трябва да пасват точно върху шпиндела на Вашия електроинструмент.
Работните инструменти, които не пасват точно върху шпиндела на електроинструмента, се въртят неравномерно, вибрират много силно и могат да доведат до загуба на контрол.

■ Не използвайте повредени приставки. Преди всяко използване проверявайте работните инструменти за разкъртвания и пукнатини, шлифовъчните подложки за пукнатини, износване или силно изтъркване. Ако електрическият инструмент или работният инструмент паднат, проверете дали не са повредени или използвайте неповреден работен инструмент. След като сте проверили и поставили работния инструмент, излезте и накарайте да излезнат всички наблизо намиращи се лица из-вън равнината на въртящия се рабо-тен инструмент и оставете уреда да работи една минута с максимальни обороти. Повредените приставки обикновено се чупят по време на този тест.

■ Носете лично предпазно оборудване. В зависимост от работата носете пълна защита за лицето, защита за очите или предпазни очила. Ако е необходимо, работете с дихателна маска, шумозаглушители (антифони), работни обувки или специализирана престилка, която Ви предпазва от малки откртени при работата частички.

Очите трябва да бъдат защитени от летящите наоколо чужди тела, които се получават по време на различните видове работа. Образуваният по време на работа прах трябва да се филтрира от защитна маска за прах и за дишане. Когато се налага дълго време да сте подложени на висок шум, можете да изгубите слуха си.

Когато има други лица, внимавайте те да се намират на безопасно разстояние от зоната на вашата работа. Всеки, който влиза в зоната на работа, трябва да носи лично защитно оборудване. Отчупени парчета от обработвания предмет или счупени приставки могат да излетят и да причинят наранявания извън непосредствената работна зона.
■ Когато съществува опасност работният инструмент да попадне на скрити под повърхността проводници под напрежение, дръжте електроинструмента само за елетроизолираните ръкохватки. При контакт с проводници под напрежение то може да се предаде на металните елементи на електроинструмента и това да предизвика токов удар.
■ Пазете електрическия кабел далеч от въртящите се приставки. Ако изгубите контрол върху уреда, електрическият кабел може да бъде прерязан или захванат и китката или ръката ви могат да попаднат под въртящата се приставка.
■ Никога не оставяйте електрическия инструмент, преди приставката да е спряла напълно да се движи. Въртящата се приставка може да влезе в контакт с мястото на поставяне и така да изгубите контрол върху електрическия инструмент.
■ Не включвайте електрическия инструмент, докато го носите. Дрехите ви могат да бъдат захванати при случаен контакт с въртящата се приставка и приставката може да се забие в тялото ви.
■ Почиствайте редовно въздушните отвори на вашия електрически инструмент. Вентилаторът на мотора изтегля в корпуса прах, като прекомерното събиране на метален прах може да предизвика електрически опасности.
■ Не използвайте електрическия инструмент в близост до горящи материали. Искрите могат да възпламенят тези материали.

■ Не използвайте приставки, който имат нужда от течни охлаждащи вещества. Използването на вода или други течни охлаждащи вещества може да причини токов удар.

Специални указания за безопасност за шлайфане

■ Шлифовъчните средства трябва да се използват само за препоръчаните възможности за употреба. Например: Никога не шлайфайте със страничната повърхност на диамантена шлифовъчна подложка. Диамантените шлифовъчни подложки са предназначени за отделяне на материал с долната страна на шлифовъчната подложка. Страничното действие на силите върху тези шлайфани тела може да ги счупи.
■ Винаги използвайте неповреден затегателен фланец в правилните размери и форма за избраните от Вас работни инструменти. Подходящите фланци подпират работните инструменти и намаляват опасността от счупване.
■ Не използвайте износени работни инструменти от по-големи електроинструменти. Работните инструменти за по-големи електроинструменти не са предвидени за по-високи обороти на електроинструменти и могат да се счупят.

Откат и съответните указания за безопасност

Откат е внезапната реакция на машината вследствие на заклинване или блокиране на въртящия се работен инструмент, напр. абразивен диск, гумен подложен диск, телена четка и др.п. Заклинването или блокирането води до рязкото спиране на въртенето на работния инструмент. По този начин неконтролираният електрически инструмент се ускорява на мястото на блокиране обратно на посоката на въртене на приставката.

Ако напр. абразивен диск се заклини или блокира в обработваното изделие, ръбът на диска, който допира детайла, може да се огъне и в ре-зултат дискът да се счупи или да възникне откат.

В такъв случай дискът се ускорява към работещия с машината или в обратна посока, в зависимост от посоката на въртене на диска и мястото на заклинване. Втакива случаи абразивните дискове могат и да се счупят.

Откатьт е резултат от грешно или неправилно използване на електрическия инструмент. Той може да бъде избегнат чрез подходящи предохранителни мерки, както е описано по-долу.

■ Дръжте електрическия инструмент здраво и приведе тялото и ръцете в позиция, от която ще можете да поемете силите на отката. Винаги използвайте допълнителната дръжка, ако има такава, за да имате възможно най-голям контрол над силите на отката и над моментите на реакция при ускоряване.

Обслужващото лице може да овладее силите на отката и на реакция чрез подходящи предохранителни мерки.

■ Никога не доближавайте ръката си до въртящите се приставки.

При откат приставката може да мине над ръката ви.

- Избягвайте с тялото си зоната, в която електрическият инструмент може да попадне при откат.

Откатът премества машината в посока, обратна на посоката на движение на работния инструмент в зоната на блокиране.

- Работете особено предпазливо в зоните на ъгли, остри ръбове и др.п. Избягвайте отблъскването или заклинването на работните инструменти в обработвания детайл.

При ъгли, остри ръбове или когато се оттласне въртящата се приставката често се заклещва. Това води до загуба на контрол или откат.

■ Не използвайте верижен или зъбчат лист за ножовка.

Такива приставки често предизвикват откат или загуба на контрол върху електрическия инструмент.

Други указания за безопасност

• Използвайте само удължителни кабели, които са разрешени за употреба на открито.
  ■ Шлифоването на съдържащи олово бои не се препоръчва.
  Отстраняването на съдържащи олово бои трябва да се извършва само от специалист.
  ■ Не обработвайте материали, при които се освобождават вредни за здравето вещества (напр. азбест). Вземете предпазни мерки, ако могат да възникнат опасни за здравето, запалими или експлозивни прахове. Носете маска за защита от прах. Използвайте съоръжения за изсмукване.

МАТЕРИАЛНИ ЩЕТИ!

Напрежението на електрическата мрежа и данните за напрежението от типовата табелка трябва да съвпадат.

Шум и вибрации

ПРЕДУПРЕЖДЕНИЕ!

Посочените стойности важат за нови уреди. При използване в ежедневието стойностите на шум и вибрации се променят.

УКАЗАНИЕ

Даденото в това упътване ниво на вибрации е измерено в съответствие с определената в EN 60745 процедура по измерване и може да се използва за сравняване на електрически инструменти. То е подходящо и за предварителна преценка на вибрациите. Посоченото ниво на вибрации представя основните приложения на електрическия инструмент.

Когато обаче електрическият инструмент се използва за други цели, с неподходящи приставки или неправилно обслужване, нивото на вибрации може да е различно. Това може значително да повиши вибрациите за цялото време на работа.

За точна преценка на вибрациите трябва да се вземе предвид и времето, през което уредът е изключен или е включен, но с него в действителност не се работи. Това може значително да намали вибрациите за цялото време на работа. Вземете допълнителни мерки за безопасност за защита на ползвателя от въздействието на вибрациите, като

например: обслужване на електрическия инструмент и на приставките, затопляне на ръцете, организация на процеса на работа.

ВНИМАНИЕ!

При налягане на шума над 85 dB(A) носете защита за слуха.

Технически данни

		LD 16-8 125 R LDE 16-8 125 R
Тип на уреда Санираща шлайф машина
Мрежово напрежение V/Hz 230/50
Клас на защита		II / ☐
Потребявана мощност W 1.600
Отдавана мощност W 900
Обороти об/мин 7.800			1 - 4.5002 - 5.2003 - 5.9004 - 6.4005 - 7.1006 - 7.800
Номинални обороти об/мин 9000
Поставка за инструмента M14
макс. диаметър на диска мм 125
Тегло съгласно "EPTA процедура 1/2003"	кг	3,0
А-претеглено ниво на шума съгласно EN 60745 (вижте "Шум и вибрации")
Праг на налягане на шума L_pA	dB(A)	87
Праг на нивото на шума L_WA	dB(A)	98
Колебание K	db	3
Обща стойност за вибрации съгласно EN 60745 (вижте "Шум и вибрации")
Стойност на емисии a_h при монтиран диамантен шлифовъчен диск	m/s^2	3,2

С един поглед

3 4 5 6 7 8 9 10 11 12 13 2 a b 1 16 15 14

1 Шпиндел с фланец с резба
2 а Затегателен фланец b Затегателна гайка
3 Ръкохватка, регулируема
4 Блокиране на шпиндела За застопоряване на шпиндела при смяна на инструментите.
5 Редукторна глава С отвор за изкарване на въздуха и стрелка за посока на въртене.
6 Въртящо се копче за настройка на ръкохватката
7 Клавишен превключвател За включване и изключване. С фиксирана позиция за непрекъсната работа.

8 ДЪРЖАЧНА
9 Регулатор за избор на обороти
10 Присъединителен кабел 4,0 м с щепсел
11 Типова табелка
12 Задържащ ключ
13 Шестограмен ключ
14 Затегателен лост
15 Накланящ се краен сегмент
16 Свързващ накрайник за изсмукване

Упътване за експлоатация

Разопаковайте електроинструмента и принадлежностите и проверете за цялостност на доставката и за транспортни щети.

Използване и смяна на шлифовъчни средства

ПРЕДУПРЕЖДЕНИЕ!

Преди всякакви дейности по електро- инструмента изтегляйте щепсела.

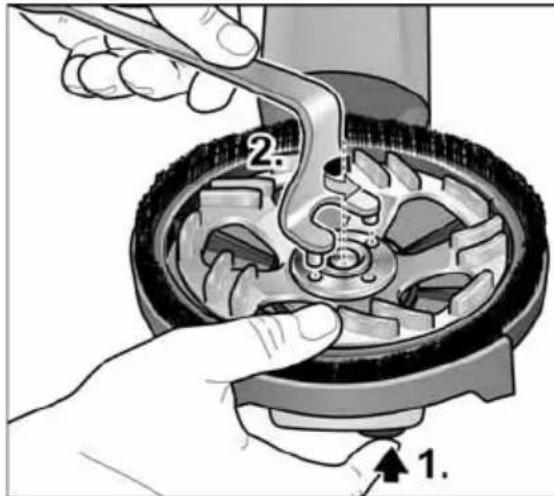

■ Натиснете бутона за блокиране на вретеното и го задръжте натиснат (1.).
■ С ключа за затягане развийте гайката за стягане от вретеното срещу часовниковата стрелка и я свалете (2.).

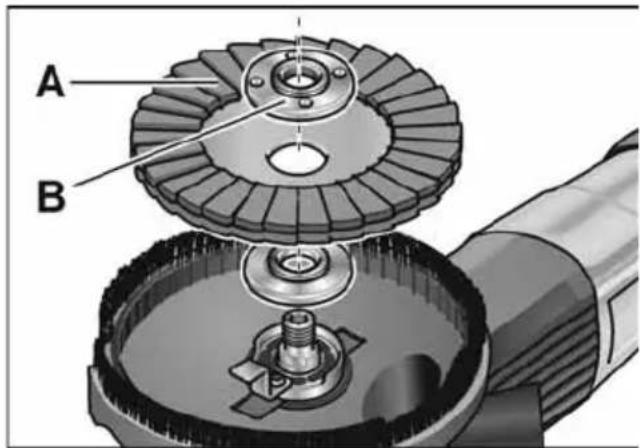

A B

■ Поставете диамантената шлифовъчна подложка (A) в правилно положение.
■ Завийте гайката за стягане (В) с втулката нагоре върху шпиндела.

■ Натиснете бутона за блокиране на вретеното и го задръжте.
■ Затегнете гайката за стягане със задържащия ключ.
■ Проверете позицията на предпазния капак.

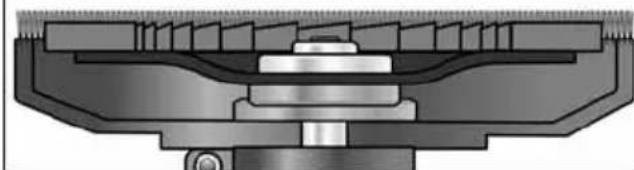

0-1 mm

Четковият венец трябва да се подава на ок. 0–1 мм над шлифовъчната подложка. При нужда коригирайте (вж. „Преместване на предпазния капак“).

■ Включете щепсела в контакта.
■ Включете електроинструмента (без прищракване) и оставете да работи за ок. 30 секунди. Проверете за неравномерно движение и вибрации.
■ Изключете електроинструмента.

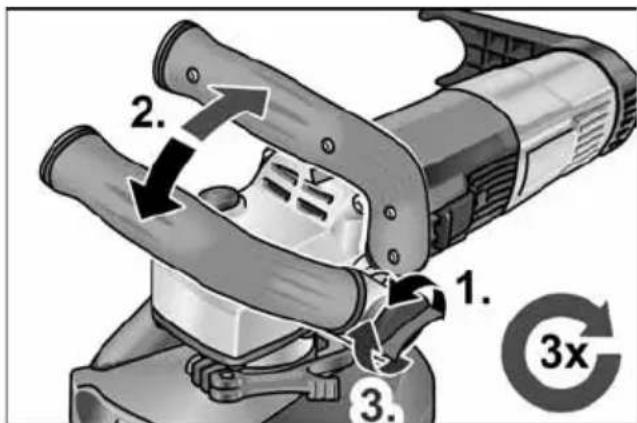

Настройка на ръкохватката

1. 2. 3. 1. 3x

■ Развийте въртящото се копче за настройка на ръкохватката на ок. 2 завъртания срещу часовниковата стрелка.
■ Поставете ръкохватката в желаната позиция (15° фиксиране). Внимавайте за правилното фиксиране!
■ Затегнете въртящото се копче за настройка на ръкохватката по часовниковата стрелка.

i УКАЗАНИЕ

При нужда ръкохватката може да се премести от другата страна на електроинструмента.

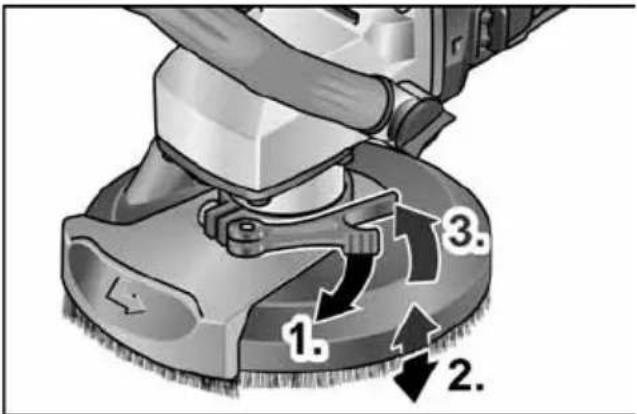

Преместване на предпазния капак

i УКАЗАНИЕ

Четковият венец трябва да се подава на ок. 0–1 мм над шлифовъчната подложка. За изравняване на износването върху диамантената шлифовъчна подложка предпазният капак може да се променя на височина.

■ Разхлабете затегателния лост върху предпазния капак.
■ Настройте предпазния капак на желаната височина.

■ Затегнете затегателния лост.

Включване и изключване на електроинструмента

Кратковременно включване без блокиране

■ Преместете превключвателя напред и го задръжте.
■ За изключване пуснете превключвателя.

Продължителна работа с блокиране

1. 2.

■ Преместете превключвателя напред и го застопорете чрез натискане върху предния край.

i УКАЗАНИЕ

След прекъсване на електрозахранването включеният уред не продължава да работи.

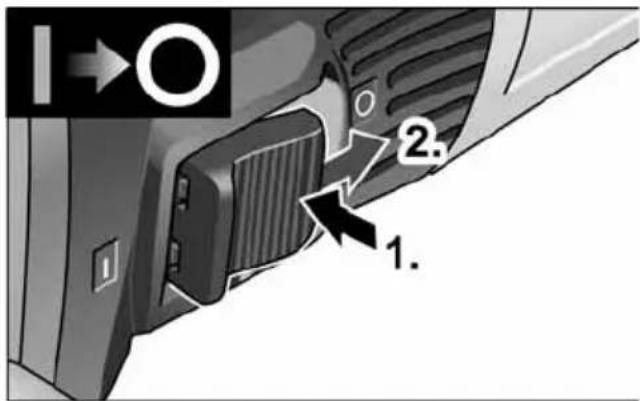

Изключване на уреда:

1 2. 1.

■ За изключване деблокирайте превключвателя чрез натискане върху задния край.

i УКАЗАНИЕ

При кратковременно претоварване уредът автоматично се изключва. За продължаване на работата изключете и отново включете уреда.

При прегряване поради претоварване при продължителна работа уредът редуцира оборотите автоматично, докато уредът се охлади достатьчно.

В края на режима на охлаждане уредът автоматично се изключва.

За продължаване на работата изключете и отново включете уреда.

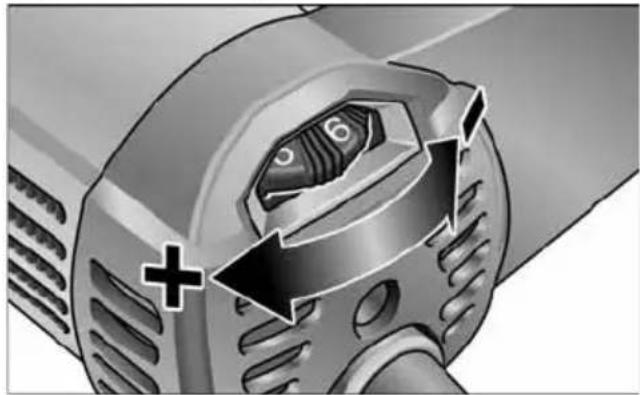

Предварително избиране на броят на оборотите

■ За регулиране на работните обороти поставете регулатора на желаната стойност.

ВНИМАНИЕ!

Опасност от нараняване при разрушаване на инструментите. Използвайте подходящите за съответната работа инструменти.

УКАЗАНИЕ

При дейности по шлайфане с ниски обороти (1-3) избягвайте твърде силен натиск върху машината, тъй като това може да доведе до бързо прегряване.

Използване на съоръжение за изсмукване

УКАЗАНИЕ

Използването на прахосмукачка FLEX от клас М се препоръчва.

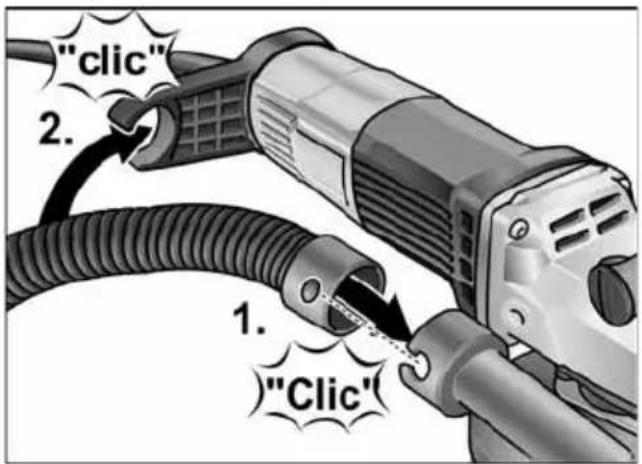

■ Свържете маркуча за изсмукване към свързващия накрайник 32 мм.
■ Фиксирайте маркуча за изсмукване в държача на маркуча.

Свържете маркуча за изсмукване към съоръжението за изсмукване. Съблюдавайте упътването за употреба на съоръжението за изсмукване! Проверете закрепването! При нужда използвайте подходящ адаптер.

УКАЗАНИЕ

Ако Вашата прахосмукачка се нуждае от специален свързващ накрайник (т.е. друг свързващ накрайник, а не 32 mm/36 mm стандартен свързващ накрайник, който е част от обхвата на доставката на електроинструмента), свържете се с Вашия доставчик на прахосмукачки, за да си набавите подходящ адаптер.

Въртящата се шлифовъчна подложка не бива да влиза в контакт с остри изпъкнали предмети. Опасност от откат! Щети по шлифовъчната подложка. При повреди или силно износване на шлифовъчната подложка непременно я сменете.

ВНИМАНИЕ!

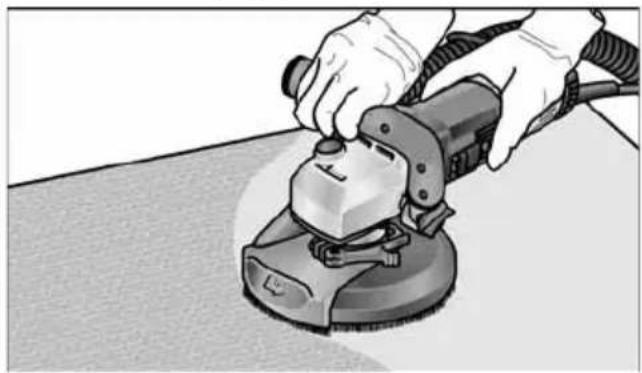

Дръжте електроинструмента винаги сдве ръце!

1. Закрепете шлифовъчното средство.
2. Свържете съоръжението за изсмукване.
3. Включете щепсела в контакта.
4. Включете съоръжението за изсмукване.
5. Включете уреда.

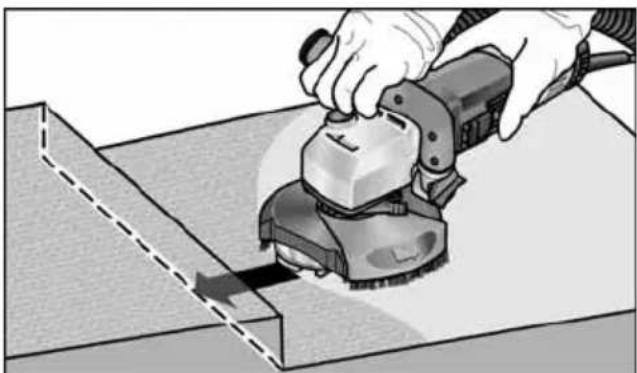

6. Поставете саниращата шлайф машина върху работната повърхност. Четковият венец респ. гуменият изсмукващ пръстен трябва да е плътно върху работната повърхност.

1. Увеличете натиска, за да доведете шлифовъчната подложка до контакт с работната повърхност. При това наклонете саниращата шлайф машина с припокриващи се движения.

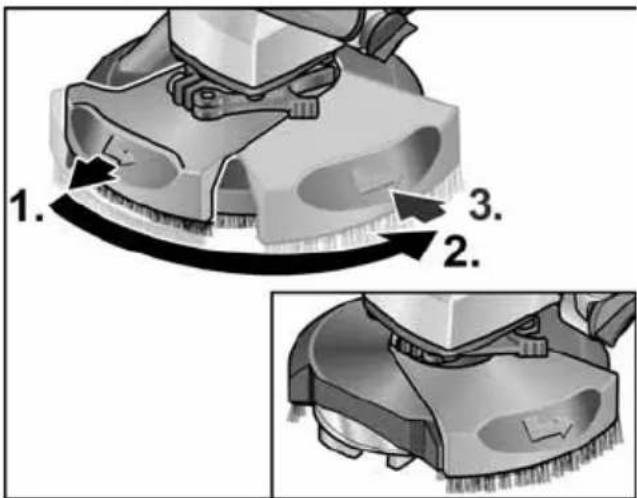

2. За шлайфане в ъгли :

– Изключете уреда и изчакайте докато шлифовъчният инструмент не спре.

– Изтеглете накланящия се сегмент за ръбове и наклонете наляво.

1. 2. 3.

– Отново включете уреда.

1. След работа изключете електроинструмента и извадете щепсела от контакта.

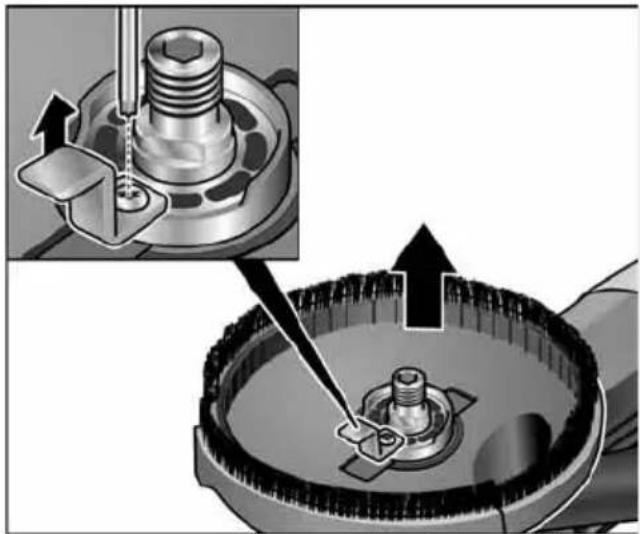

Смяна на предпазния капак

Предпазният капак е оборудван с предпазител срещу загубване. След смяната на предпазния капак той трябва да се постави обратно.

Предпазният капак е оборудван с четков венец. Този венец има две функции:

– Тъй като четковият венец се показва над повърхността на шлифовъчната подложка, той първи влиза в контакт с работната повърхност. Така шлифовъчната подложка се поставя паралелно на работната повърхност преди шлифовъчното средство да влезне в контакт с работната повърхност. Така се избягва длетовидно задълбаване поради ръба на шлифовъчната подложка.

– Венецът задържа праха докато не се изсмуче от прахосмукачка. Ако четковият венец се повреди или покаже прекомерно износване, той трябва да се смени. Резервен комплект четки е на разположение във всеки център на клиентската служба на FLEX.

Гумен пръстен за изсмукване

Ако гуменият пръстен за изсмукване се повреди или покаже прекомерно износване, той трябва да се смени.

Резервен гумен пръстен за изсмукване е на разположение във всеки център на клиентската служба на FLEX.

Обслужване и поддръжка

ПРЕДУПРЕЖДЕНИЕ!

Преди всякакви дейности по електро- инструмента изтегляйте щепсела.

Почистване

ПРЕДУПРЕЖДЕНИЕ!

Не използвайте вода или течно почистващо средство.

■ Издухвайте вътрешността на корпуса с мотора със сух въздух.
■ Почиствайте предпазния капак и накланящия се краен сегмент със сух сгъстен въздух.

Ремонти

Извършвайте ремонти само в оторизирани от производителя специализирани сервиси.

УКАЗАНИЕ

Не разхлабвайте болтовете в корпуса на мотора по време на гаранционния период. При неспазване гаранционните задължения на производителя отпадат.

Допълнителни принадлежности, и в частност инструменти за шлифоване можете да намерите в каталозите на производителя.

Сборни чертежи и списъци с резервни части можете да намерите на нашата уеб страница:

www.flex-tools.com

Указания за изхвърляне

ПРЕДУПРЕЖДЕНИЕ!

Направете амортизираните уреди неизползваеми като отстраните електрическия кабел.

Само за държави – членки на ЕС Не изхвърляйте електрическите уреди в общия боклук! В съответствие с Директива

2012/19/EC относно отпадъци от електрическо и електронно оборудване (ОЕЕО) и приложението й в националното законодателство използваните

електрически уреди трябва да се събират разделно и да бъдат преработвани за опазване на околната среда.

УКАЗАНИЕ

За възможностите за изхвърляне се осведомете при търговеца!

Декларация за съответствие СЕ

Декларираме с цялата си еднолична отговорност че описаният в „Технически данни“ продукт съвпада със следните норми или нормативни документи:

EN 60745 в съответствие с разпоредбите на директиви 2014/30/EC, 2006/42/EO, 2011/65/EC.

Отговорен за техническите документи: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Изключване на отговорност

Производителят и неговите представители не отговарят за щети и пропуснати ползи поради прекратяване на работата, които са причинени от продукта или от невъзможността да се използва продукта.

Производителят и неговите представители не отговарят за щети, които са причинени от неправомерно използване или използване в комбинация с продукти на други производители.

Содержание
