BRUKSANVISNING LDE 16-8 125 R Flex

■ Sæt netstikket i stikkontakten.

Kontrollér den for ubalance og vibrationer.

■ Sluk elværktøjet.

Reservedele og tilbehør

Gør udtjente maskiner ubrugelige ved at fjerne netkablet.

Kun for EU-lande

Symboler som brukes 91

Symbolene på apparatet ..... 91

For din egen sikkerhet 91

Støy og vibrasjon 94

Tekniske data 95

Et overblikk 96

Bruksanvisning 97

Vedlikehold og pleie 100

Henvisninger om skroting ..... 101

C€-Konformitet 101

Utelukkelse av ansvar 101

Symboler som brukes

ADVARSEL!

Gjør oppmerksom på en umiddelbar truende fare. Det er kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG!

Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skade på personer eller ting dersom dette ikke blir fulgt.

HENVISNING

Betyr tips og informasjoner om bruken.

Symbolene på apparatet

Les igjennom disse før bruk!

Bruk øyevern!

For din egen sikkerhet

ADVARSEL!

Må leses igjennom og tas hensyn til ved bruk av elektroverktøy:

Dette elektroverktøyet er bygget etter teknikkens stand og anerkjente sikkerhets- tekniske regler. Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på ting under bruken av maskinen.

Elektroverktøyet må kun brukes

– til de arbeider den er beregnet for,
- når den er i sikkerhetsteknisk lytefri tilstand.

Feil på maskinen som har innflytelse på den tekniske sikkerheten må straks utbedres.

Forskriftsmessig bruk

Renoveringsslipemaskinen LD 16-8 125 R / LDE 16-8 125 R er beregnet

• bruk i industri og håndverk,
  – for tørrsliping og jevning av betong, puss, sement, sandstein, chamotte og asfalt,
  – for sliping av maling og rester av lim på betong og sement,
  – for bruk med diamantverktøy som blir tilbudt av FLEX for denne maskinen og som er tillatt for et turtall på minst 9.000 o/min.

Bruken av skille-, skrubbe-, vifteskiver eller trådbørster er ikke tillatt.

Renoveringsslipemaskinen LD 16-8 125 R / LDE 16-8 125 R må brukes med en tilkoblet støvsuger av klasse M.

Les igjennom alle sikkerhetsveiledningene og anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhetsveiledningene, kan føre til elektrisk støt, brann og/eller alvorlige skader Oppbevar alle sikkerhetsveiledningene for senere bruk.

■ Dette elektroverktøyet skal brukes som slipemaskin. Ta hensyn til alle sikkerhetsveiledninger, anvisninger, framstillinger og data som følger med maskinen.
Dersom de følgende anvisningene ikke blir tatt hensyn til, kan dette føre til elektrisk støt, brann og/eller alvorlige skader.
■ Dette elektroverktøyet er ikke egnet for å slipe med sandpapir, arbeide med stålbørster, polering eller skillesliping. Dersom elektroverktøyet brukes til formål som det ikke er beregnet for, kan det oppstå fare og skader.
- Ikke bruk tilbehør som ikke er spesielt beregnet og godkjent av produsenten for bruk med dette elektroverktøyet. Kun dersom tilbehøret blir festet fast til elektroverktøyet, garanteres en sikker bruk.
■ Det tillatte turtallet for det brukte verktøyet må være minst så høyt som det høyeste turtallet som er angitt på elektroverktøyet.
Tilbehør som dreies rundt hurtigere enn tillatt, kan ødelegges og bli slynget bort.
■ Brukt verktøy må passe nøyaktig oppå opptaket til elektroverktøyet. Feilt dimensjonert verktøy kan ikke bli tilstrekkelig avskjermet eller kontrollert.
■ Slipeskiven, slipetallerken eller annet tilbehør må passe nøyaktig oppå slivespindelen på elektroverktøyet. Verktøytilbehør som ikke passer nøyaktig oppå slivespindelen, dreier seg ujevnt, vibrerer sterkt og kan føre til at du mister kontrollen.
- Ikke bruk skadet verktøy. Kontroller verktøyet før hver bruk for sprekker og rifter, slipetallerkenen må sjekkes for sprekker, slitespor eller sterk slitasje. Dersom elektroverktøyet eller verktøytilbehøret faller ned, må det kontrolleres om det har tatt skade, bruk i så fall et annet verktøy som ikke er

skadet. Når du har kontrollert verktøyet og har satt det inn, må du og andre personer som befinner seg i nærheten holde dere på avstand utenfor området for det roterende verktøyet, og la maskinen først gå i ett minutt med høyeste turtall.

Skadet verktøy brekker for det meste i løpet av denne testtiden.

■ Bruk personlig verneutstyr. Alt etter anvendelsen, må du bruke ansiktsvern, øyevern og vernebrille. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot små slipe- og materialpartikler.
∅ynene må beskyttes mot fremmedlegemer som kan bli slynget rundt ved forskjellige anvendelser. Støv- eller pustevernmaske skal filtrere det støvet som oppstår under bruken. Dersom du blir utsatt for sterk støy i lang tid, kan dette føre til tap av hørselen.

■ Pass på at andre personer blir holdt på sikker avstand fra arbeidsområdet. Enhver som kommer innenfor arbeidsområdet, må ha på seg personlig verneutstyr.

Bruddstykker av arbeidsstykke eller brukne verktøy kan bli slynget rundt og kan forårsake skade også utenfor det direkte arbeidsområdet.

- Hold maskinen kun i de isolerte håndtakene när du utfører arbeid hvor verktøyet kan treffe på gjemte strømledninger eller dens egen kabel. Kontakt med spenningsførende ledninger kan også sette maskindeler av metall under spenning og føre til elektrisk støt.

■ Hold strømkabelen alltid borte fra verktøy som dreier seg.

Dersom du mister kontrollen over maskinen, kan strømkabelen bli kuttet over eller henge fast, slik at hånden eller armen din kan komme inn i verktøyet som dreies rundt.

■ Legg elektroverktøyet aldri fra deg før verktøyet er helt stoppet opp. Et verktøy som dreier seg kan komme i kontakt med arbeidsplaten og du kan dermed miste kontrollen over elektroverktøyet.

■ La ikke elektroverktøyet være i gang mens du bærer det.
Klærne dine kan ved en tilfeldighet komme i kontakt med verktøy som dreier seg og henge fast i disse slik at verktøyet kan bore seg inn i kroppen din.
■ Rengjør regelmessig ventilasjons-sprekkene på elektroverktøyet.
Motorviften trekker støv inn i kassen og dette kan føre til en sterk oppsamling av metallstøv, noe som igjen kan føre til elektrisk fare.
■ Ikke bruk elektroverktøyet i nærheten av brennbare materialer.
Gnister kan antenne disse materialene.
■ Bruk ikke verktøy som krever flytende kjølemiddel.
Bruk av vann eller andre væsker kan føre til elektrisk støt.

■ Slipeskiven må kun brukes for den innsatsmuligheten som den er beregnet for.
For eksempel: Du må aldri slipe med sideflaten av en diamant slipetallerken.
Diamant slipetallerkener er beregnet for fjerning av material med undersiden av slipetallerkenen. Kraftinnvirkning fra siden på denne slipeskiven kan føre til at den brekkes.
■ Bruk alltid en spennflens av riktig størrelse og form for det verktøyet som du har valgt.
Egnet flens støtter verktøyet og forringer således faren for brudd.
■ Ikke bruk verktøytilbehør fra større elektroverktøy som er slitt.
Verktøytilbehør for større elektroverktøy er ikke utlagt for de høyere turtall som finnes på små elektroverktøy og kan derfor brekke.

Tilbakeslag og tilsvarende sikkerhetsveiledninger

Tilbakeslag er en plutselig reaksjon som følge av et verktøy som står fast eller som blokkerer, som f.eks. slipeskive, slipetallerken, stålbørste osv. Fastkjøring eller blokkering kan føre til en plutselig stopp av de roterende verktøyet. Dermed blir et ukontrollert elektroverktøy akselerert imot dreieretningen til innsatsverktøyet ved blokkeringsstedet.

Dersom f.eks. en spiveskive henger fast eller blokkerer i arbeidsstykket, kan kanten på spiveskiven som skjærer inn i arbeidsstykket bli hengende fast og dermed kan spiveskiven brekke ut eller forårsake et tilbakeslag.

Slipeskiven beveger seg så enten imot personen som betjener den eller bort fra denne, alt etter dreieretningen på skiven ved blokkeringsstedet. Derved kan slipeskiven brekkes.

Et tilbakeslag er følgen av en feil eller ikke sakkyndig bruk av elektroverktøyet. Dette kan forhindres ved egnete forsiktighetstiltak som beskrevet under.

• Hold elektroverktøyet godt fast og hold kroppen og armene i en posisjon som kan fange opp tilbakeslagskraften. Bruk alltid det ekstra håndtaket, dersom dette finnes, for å ha mest mulig kontroll over tilbakeslagskraften eller reaksjons-momentet når maskinen kjøres opp.
  Betjeningspersonalet kan ved egnete vernetiltak kontrollere tilbakeslags- og reaksjonskreftene.

■ Hendene må aldri komme i nærheten av verktøy som dreier seg.

Verktøyet kan ved et tilbakeslag bevege seg over hånden din.

■ Unngå at kroppen din kommer inn i det området hvor elektroverktøyet beveger seg ved et tilbakeslag.

Et tilbakeslag driver elektroverktøyet i den motsatte retning av bevegelsen til slipeskiven ved blokkeringsstedet.

- Arbeid særlig forsiktig i områder ved hjørner, skarpe kanter osv. Forhindre at innsatsverktøyet blir slått tilbake fra arbeidsstykket eller klemmes fast. Det roterende verktøyet har lett for å klemme fast ved hjørner, skarpe kanten eller när det kastes tilbake. Dette forårsaker at du mister kontrollen eller at det oppstår et tilbakeslag.

■ Ikke bruk et sagblad med kjede eller tenner.

Slikt verktøy forårsake ofte et tilbakeslag eller gjør at du mister kontrollen over elektroverktøyet.

Andre sikkerhetsveiledninger

■ Det må kun brukes forlengelseskabel som er beregnet for uteområder.
■ Sliping av blyfarger anbefales ikke. Fjerning av blyfarger bør kun foretas av fagfolk.
Det må ikke bearbeides materialer som kan sette fri helsefarlige stoffer (f.eks. asbest). Det må treffes vernetiltak dersom det under arbeidet kan oppstå helsefarlig, brennbart eller eksplosivt støv. Bruk støvbeskyttelses-maske. Bruk avsugingsanlegg.

SAKSSKADE!

Strømspenningen må stemme overens med angivelsene om spenning på typeskiltet.

Støy og vibrasjon

ADVARSEL!

De angitte måleverdiene gjelder for nye maskiner. Under den daglige bruken forandres lyd- og svingningsverdiene.

HENVISNING

Det svingningsnivået som er angitt i denne anvisningen er målt i henhold til et målemetode som er normert etter EN 60745, og kan brukes for sammenligning av elektroverktøy. Den egner seg også for en foreløpig vurdering av svingningsbelastningen. Det angitte svingningsnivået representerer de hovedsakelige bruken av elektroverktøyet. Dersom elektroverktøyet blir brukt for annen bruk med avvikende verktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden. For en nøyaktig vurdering av svingnings belastningen bør også tidene tas hensyn til hvor maskinen er slått av eller er i gang, men ikke blir brukt. Denne kan tydelig redusere svingningsbelastningen over hele arbeidstiden. Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f.eks. vedlikehold av elektroverktøy og arbeidsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpet.

FORSIKTIG!

Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.

Tekniske data

		LD 16-8 125 R LDE	16-8 125 R
Apparattype Renoveringsslipemaskin
Nettspenning V/Hz 230/50
Beskyttelsesklasse		II / ☐
Effektopptak W 1.600
Utgangseffekt W 900
Turtall	o/min-	7.800	1 - 4.5002 - 5.2003 - 5.9004 - 6.4005 - 7.1006 - 7.800
Merketurtall	o/min-	9000
Verktøyholder M14
Maks. skivediameter mm 125
Vekt i samsvar med EPTA-Procedure 1/2003"	kg 3,0
A-vektet støynivå ifølge EN 60745 (se "Støy og vibrasjon")
Lydtrykknivå LPA	dB(A) 87
Lydeffektnivå LWA	dB(A) 98
Usikkerhet K db		3
Vibrasjon totalt ifølge EN 60745 (se "Støy og vibrasjon")
Utslippsverdi an ved monter diamantslipetallerken	m/s2 3,2

Et overblikk

1 Spindel med gjengeflens
2 a Spennflens b Spennmutter
3 Håndtak, justerbart
4 Spindelstopper For å feste spindelen ved skift av verktøy.
5 Girhode Med luftutløp og dreieretningspil.
6 Skruknapp for innstillinga av håndtak
7 Skyvebryter Brukes til å slå på og av. Låseknapp for kontinuerlig drift.

8 Slangeholder
9 Innstillingshjul for forvalg av turtall
10 Tilkoblingskabel 4,0 m med støpsel
11 Typeskilt
12 Hakenøkkel
13 Unbrakonøkkel
14 Spennspak
15 Svingbart kantsegment
16 Tilkoblingsstuss for avsug

Bruksanvisning

Før ibruktaking

Pakk ut elektroverktøyet og tilbehøret og kontroller at leveringen er komplett og fullstendig og at det ikke er oppstått transportskader.

Innsetting og skifting av slipemidler

ADVARSEL!

Før alle arbeider med elektroverktøy må støpselet trekkes ut.

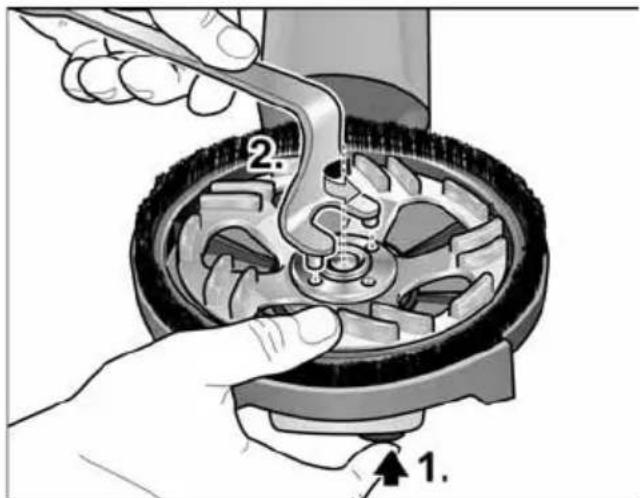

■ Trykk spindellåsen og hold den trykket (1.).
■ Med låsenøkkelen løsnes spennmutteren mot klokkens retning fra spindelen og tas av (2.).

A B

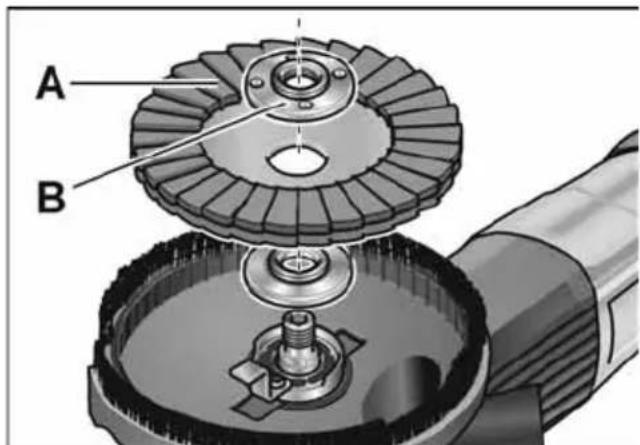

■ Diamant slipetallerken (A) må legges riktig inn.

■ Skru spennmutteren (B) på spindelen med anslaget opp.

■ Trykk spindellåsen og hold den trykket.
■ Fest fast spennmutteren med holdenøkkelen.
■ Kontroller stillingen på vernehetten.

0-1 mm

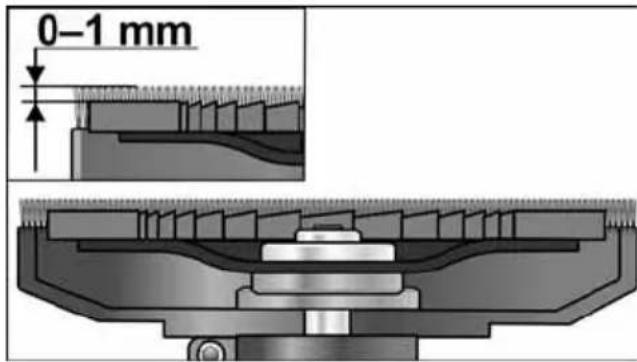

Børstekransen bør rage ca. 0–1 mm over slipetallerkenen. Om nødvendig må det korrigeres (se "Still inn vernehetten").

■ Stikk støpselet inn i stikkontakten.
■ Slå på elektroverktøyet (uten å sette på sperren) og la det gå i ca. 30 sekunder. Kontroller den for ujevnheter og vibrasjoner.
■ Slå av elektroverktøyet.

Innstilling av håndtak

1. 2. 3. 1. 3x

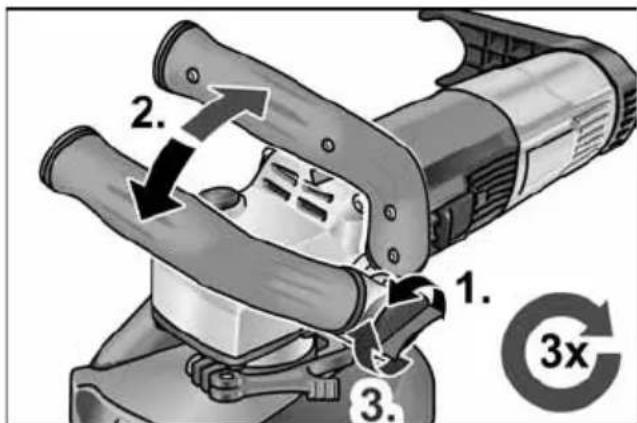

■ Dreieknappen for innstilling av håndtaket løsnes ca. 2 omdreininger imot klokkens retning.
- Håndtaket settes i ønsket posisjon (15° – innstillinger). Pass på at det smekker riktig fast!
■ Dreieknappen for innstilling av håndtaket skrus fast i klokkens retning.

i HENVISNING

Dersom nødvendig kan håndtaket setts på andre siden av elektroverktøyet.

Still inn vernehetten

i HENVISNING

Børstekransen bør rage ca. 0–1 mm ut over slipetallerkenen. For utjevning av slitasjen på diamant slipetallerkenen kan vernehetten innstilles i høyden.

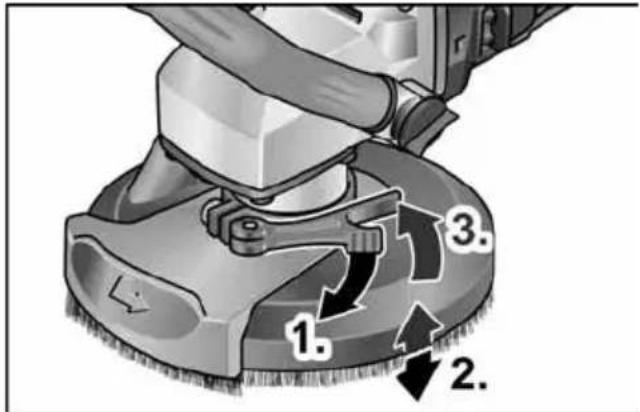

■ Spennspaken løsnes ved vernehetten.
■ Vernehetten innstilles på ønsket høyde.

Inn- og utkopling av elektroverktøy Korttidsdrift uten fastlåsing

■ Skyv bryteren framover og hold den fast.
■ For utkopling slippes bryteren igjen.

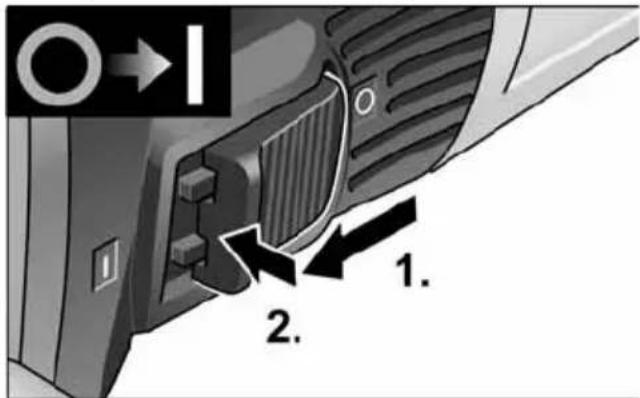

Varig drift med fastlåsing

1. 2.

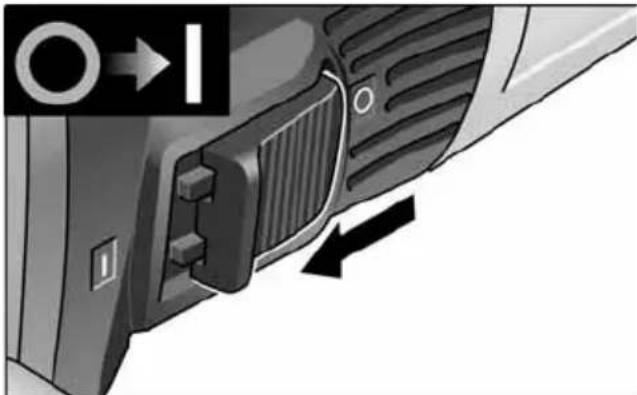

■ Skyv bryteren framover og trykk den fast i forreste posisjon.

i HENVISNING

Etter et strømbrudd starter det innkoplete apparatet ikke igjen.

Slå maskinen av:

1 2. 1.

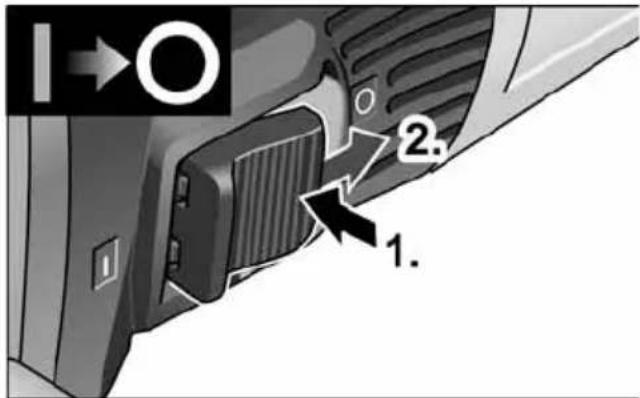

■ For utkopling frigjøres bryteren igjen ved å trykke bak på den.

i HENVISNING

Maskinen slås automatisk av ved midlertidig overbelastning. Slå maskinen av og deretter på igjen for å fortsette å arbeide.

Ved overoppheting på grunn av overbelastning under kontinuerlig drift reduserer maskinen automatisk turtallet helt til maskinen er tilstrekkelig avkjølt. Maskinen slås automatisk av när kjølemodus er slutt.

Slå maskinen av og deretter på igjen for å fortsette å arbeide.

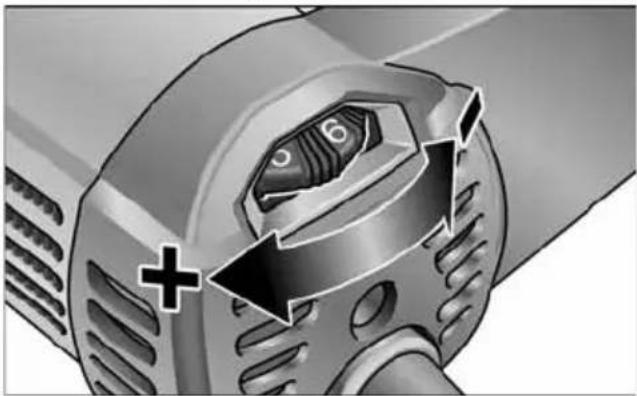

Turtallsforvalg

■ For innstilling av arbeidsturtallet må innstillingshjulet stilles på ønsket verdi.

FORSIKTIG!

Fornettingsfare ved ødeleggelse av verktøyet. Bruk riktig verktøy for det arbeidet som skal utføres.

i HENVISNING

Unngå for sterkt trykk på maskinen under sliping med lavt turtall (1-3), ellers er det fare for rask overoppheting.

Bruk av avsugingsanlegg

i HENVISNING

Det anbefales å bruke en FLEX støvsuger i klassen M.

■ Avsugingsslangen tilkoples stussen 32 mm.

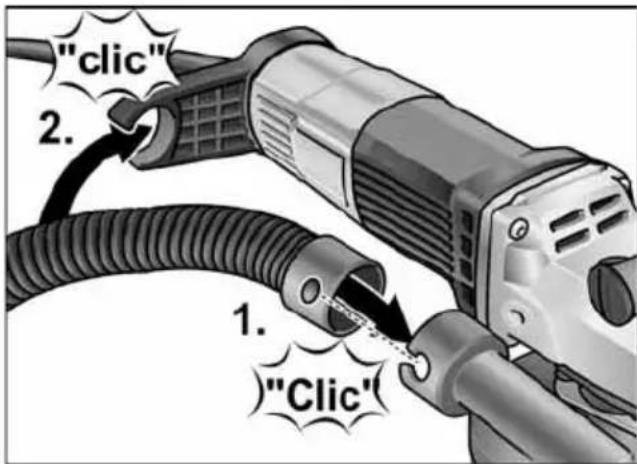

■ Avsugingsslangen må smekke inn i slangeholderen.

- Avsugingsslangen tilkoples til avsugingsanlegget. Ta hensyn til betjeningsveiledningen for avsugingsanlegget! Kontroller festet! Om nødvendig må det brukes en passende adapter.

i HENVISNING

Dersom støvsugeren trenger en spesiell tilkoplingsstuss (dvs. en annen koplingsstuss enn den stussen med 32 mm/36 mm, som hører med som standard til utstyret ved leveringen), så vennligst sett deg i forbindelse med leverandøren for støvsugeren for å få en egnet adapter.

Arbeid med elektroverktøy

ADVARSEL!

Den roterende slipetallerkenen må ikke komme i kontakt med skarpe gjenstander som stikker ut. Fare for tilbakeslag! Fare for skade på slipetallerkenen. Ved skader eller sterk slitasje på slipetallerkenen må denne absolutt skiftes ut.

FORSIKTIG!

Elektroverktøyet må alltid holdes godt fast med begge hender!

1. Fest fast slipemiddelet.
2. Tilkople avsugingsanlegget.
3. Stikk inn støpselet.
4. Slå på avsugingsanlegget.
5. Slå på maskinen.

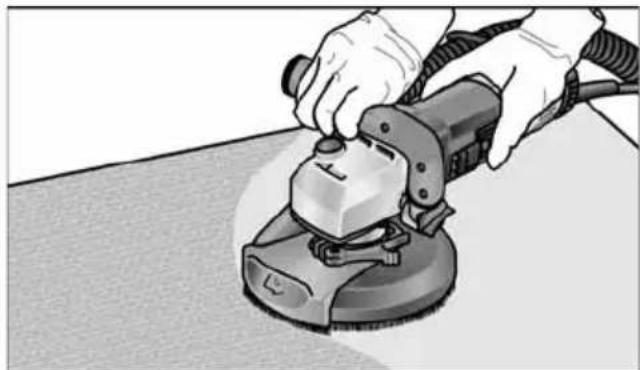

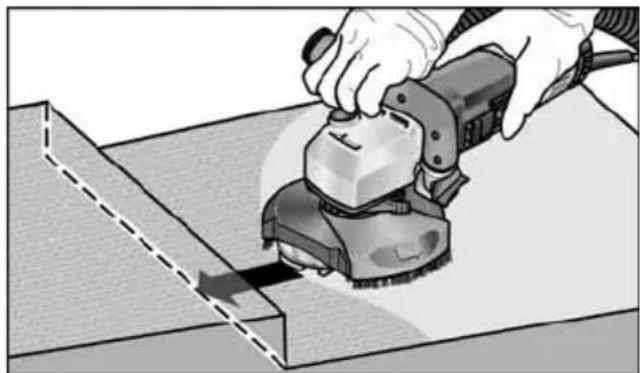

6. Saneringssliperen settes oppå arbeidsflaten. Børstekransen må være i plan med arbeidsflaten. Børstekransen hhv. avsugingsringen av gummi må være i plan med arbeidsflaten.

1. Forhøy trykket slik at slipetallerkenen får kontakt med arbeidsflaten. Sving herved saneringssliperen med overlappende bevegelser.

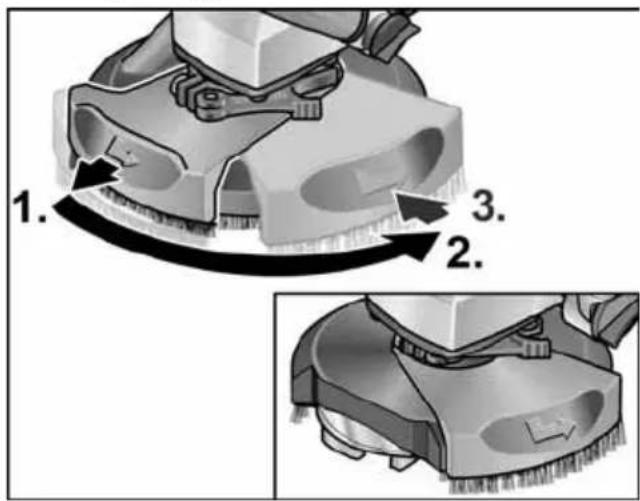

2. For sliping i hjørner:
3. Slå av maskinen og vent til slipeverktøyet står stille.

- Ta ut det svingbare kantsegmentet og sving det mot venstre.

1. 2. 3.

- Slå på maskinen igjen.

1. Etter endt arbeid må elektroverktøyet slås av og støpselet må trekkes ut.

Skifte ut vernedekselet

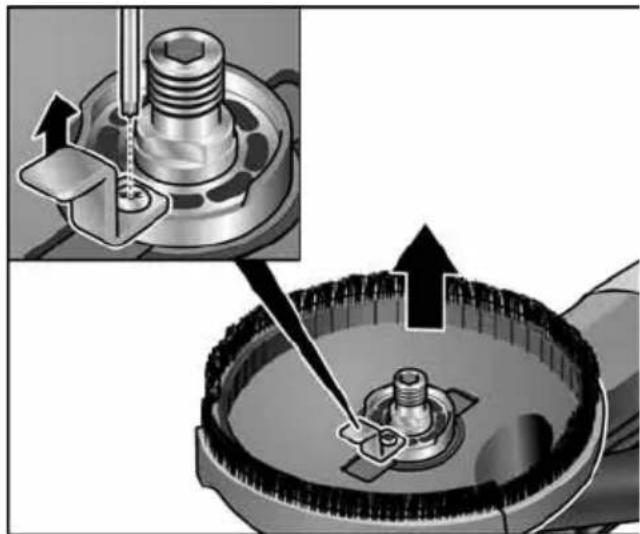

Vernedekselet er utstyrt med en sikkerhetsanordning som hindrer at det løsner. Denne må settes på igjen etter at vernedekselet har blitt skiftet ut.

- Da børstekransen rager over ut over overflaten på slipetallerkenen, kommer den først i kontakt med arbeidsflaten. Dermed blir slipetallerkenen satt parallelt til arbeidsflaten før slipemiddelet kommer i kontakt med arbeidsflaten. På den måten blir det unngått at det oppstår en sigdformet fordypning på grunn av randen på slipetallerkenen.

- Kransen holder også støvet tilbake inntil det blir suget opp av støvsugeren.

Dersom børstekransen blir skadet eller meget slitt, bør den skiftes ut. Et reserve børstesett kan fåes ved hvert FLEX-kundeservice sentrum.

Avsugingsring av gummi

Dersom avsugingsringen av gummi blir skadet eller viser tegn på slitasje, må den skiftes ut.

En reserve avsugingsring kan fåes på hvert FLEX kundeservice verksted.

Vedlikehold og pleie

ADVARSEL!

Før alle arbeider med elektroverktøy må støpselet trekkes ut.

Rengjøring

ADVARSEL!

Ikke bruk vann eller flytende rengjøringsmiddel.

■ Innsiden av kapslingen med motoren må regelmessig blåses ut med tørr trykkluft.
■ Vernehetten og det svingbare kantsegmentet rengjøres med tørr trykkluft.

Reparasjoner

Reparasjoner må kun utføres av et kundeservice verksted som er autorisert av produsenten.

HENVISNING

Skruene på motorkassen må ikke løsnes i løpet av garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelse.

Reservedeler og tilbehør

Videre tilbehør, særlig reserveverktøy, finnes i katalogen til produsenten. Eksplosjonstegninger og lister for reservedeler finnes på vår hjemmeside: www.flex-tools.com

Utrangerte maskiner må gjøres ubrukelige ved å fjerne strømkabelen.

Kun for EU-land Ikke kast elektrisk verktøy i bosset. I henhold til det europeiske direktivet 2012/19/EU om avhending av

elektrisk og elektronisk gammelt utstyr og omsetting av nasjonal rett, må brukte elektriske verktøy samles separat og avhendes på en miljø-vennlig måte.

HENVISNING

Faghandelen vil gi deg informasjon om avhendingsmåter.

CE-Konformitet

Vi erklærer hermed at vi alene er ansvarlig for at de punkter som er beskrevet under „Tekniske data“ stemmer overens med følgende normer eller normative dokumenter:

EN 60745 i henhold til bestemmelsene i direktivet 2014/30/EU, 2006/42/EF, 2011/65/EU.

Ansvarlig for tekniske dokumenter: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Utelukkelse av ansvar

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet og ikke mulig bruk av produktet.

Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke forskriftsmessig bruk av eller i forbindelse med produkter fra andre produsenter.

Innehåll
