BRUKSANVISNING LDE 16-8 125 R Flex

Henvisninger om avskaffing av gammelt apparat (se side 101)!

Teckenförklaring 102

Tecken på maskinen 102

För din säkerhet 102

Buller och vibration 105

Tekniska data 106

Översikt 107

Bruksanvisning 108

Underhåll 111

Skrotning och avfallshantering ..... 112

(€-Försäkran om överensstämmelse . 112

Ansvar 112

Teckenförklaring

WARNING!

Varnar för en omedelbart hotande fara! Risk för liv och lem om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation.

Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS

Hänvisar till tips och viktig information.

Tecken på maskinen

Läs bruksanvisningen innan maskinen tas bruk!

Använd skyddsglasögon!

Avfallshantering (skrotning) (se sida 112)!

För din säkerhet

WARNING!

Läs innan elvertyget tas i bruk noggrant igenom och följ

– föreliggande bruksanvisning,
- "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (nr 315.915),
– gällande arbetarskyddsbestämmelser.

Detta elverktyg är konstruerat enligt modern teknik och vedertagna säkerhetstekniska regler. Trots det kan fara för liv och lem liksom för maskinen eller andra föremål uppstå. Elverktyget får endast användas

• för avsett ändamål,
• i tekniskt felfritt tillständ.

Störningar som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Betongslipmaskinen LD 16-8 125 R / LDE 16-8 125 är avsedd

– för användning inom industri och hantverk,
– för torr slipning och glättning av betong, puts, golvmassa, sandsten, chamotte och asfalt,
– för avslipning av färg och limrester på betong eller golvmassa,
– för insats med diamantverktyg som FLEX erbjuder för denna maskin och som är godkända för ett varvtal på minst 9000 r/m.

Användning av kap-, skrubb- och lamellslipskivor eller trådborstar är ej tillåtet.

LD 16-8 125 R / LDE 16-8 125 RVid användning av betongslipmaskinen ska en dammsugare klass M anslutas.

Läs noggrant igenom alla säkerhetsanvisningarna. Ej beaktade säkerhetsanvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador.

Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

• Detta elverktyg är avsett för användning som slipmaskin. Beakta alla säkerhetsanvisningar, anvisningar, bilder och data som erhålls med maskinen.
  Om följande anvisningar ej beaktas kan elektriska stötar, brand och/eller svåra personskador uppstå.
• Detta elverktyg är ej lämpligt för slipning med sandpapper, arbete med trådborste, polering och kapning.
  Ej avsedd användning av elverktyget kan leda till skador.
  ■ Använd aldrig tillbehör som inte av tillverkaren rekommenderats för detta elverktyg.
  Bara för att ett tillbehör kan monteras på elverktyget garanteras ingen säker användning.
• Det använda tillbehörets tillåtna varvtal måste vara minst så högt som elmaskinens angivna max varvtal. Tillbehör som roterar snabbare än tillåtet, kan gå sönder och flyga omkring.
  ■ Det använda verktygets ytterdiameter och tjocklek måste motsvara elverktygets angivna mätt.
  Felaktigt uppmätta verktyg kan inte skärmas eller kontrolleras tillräckligt.
  ■ Slipskivor, sliptallrikar eller annat tillbehör måste passa exakt på elverktygets slipspindel.
  Verktyg som inte passar exakt på elverktygets slipspindel roterar ojämnt, vibrerar starkt och kan leda till att kontrollen förloras.
  ■ Använd aldrig defekta verktyg. Kontrollera verktygen före varje användning rörande kanturslag och sprickor och sliptallrikarna rörande sprickor, slitage eller stark nötning.
  Kontrollera att elverktyget eller verktyget ej tagit skada om det fallit ner eller använd ett oskadat verktyg.

När verktyget kontrollerats och monterats, måste du hålla dig och andra personer utanför det roterande verktygets plan och låta maskinen gå en minut med högsta hastighet. Defekta verktyg bryts oftast redan under denna testtid.

■ Använd personlig skyddsutrustning. Använd beroende på tillämpning ansiktsskydd, ögonskydd eller skyddsglasögon. Använd vid behov dammskydd, hörselskydd, skyddshandskar eller specialförkläde som skyddar mot fina slip- och materialpartiklar. Ögonen måste skyddas mot kringflygande partiklar, som uppstår vid olika tillämpningar Vid användning måste damm- eller andningsskyddsmask filtrera uppstående damm. Om du utsätter dig länge för starkt buller, kan hörseln ta skada.

■ Se till att andra personer håller tillräckligt avständ till ditt arbetsområde. Alla som beträder arbetsområdet måste bära personlig skyddsutrustning.

Delar av arbetsstycket eller avbrutna verktyg kan flyga omkring och förorsaka skador även utanför det direkta arbetsområdet.

- Håll maskinen under arbete endast i de isolerade handtagen om verktyget kan träffa dolda strömledningar eller den egna nätsladden.

Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.

■ Håll alltid nätsladden på avständ från roterande verktyg.

Om du tappar kontrollen över maskinen, kan nätsladden kapas eller gripas och din hand eller arm komma i kontakt med det roterande verktgyget.

■ Lägg aldrig ifrån dig maskinen förrän verktyget står helt stilla.

Det roterande verktyget kan komma i kontakt med avläggningsytan, varigenom du kan tappa kontrollen över maskinen.

■ Låt aldrig maskin vara igång när den bärs.

Din klädsel kan genom tillfällig kontakt gripas av det roterande verktyget och verktyget kan borra in sig i din kropp.

■ Rengör maskinens luftöppningar regelbundet.

Motorfläkten suger in damm i huset och en större mängd metalldamm kan förorsaka elektriska faror.

■ Använd ej maskinen i närheten av brännbart material.

Gnistor kan tända dessa material.

■ Använd aldrig verktyg som kräver kylvätska.

Användning av vatten eller andra kylmedel kan leda till elektriska stötar.

Särskilda säkerhetsanvisningar för slipning

- Slipverktygen får endast användas för därför rekommenderat ändamål.

Till exempel: Slipa aldrig med en diamantsliptallriks sidyta.

Diamantsliptallrikar är avsedda för slipning med sliptallrikens undersida.

Kraftinverkan från sidan kan bryta dessa slipverktyg.

■ Använd alltid oskadade spännflänsar med rätt storlek och form för resp verktyg.

Lämpliga flänsar stöder verktygen och minskar därmed risken för brott.

■ Använd ej nötta verktyg från större maskiner.

Verktygen för större elektriska maskiner är inte konstruerade för mindre maskiners höga varvtal och kan brytas.

Backslag och motsvarande säkerhetsanvisningar

Backslag är den plötsliga reaktionen när ett roterande verktyg som slipskiva, sliptallrik eller trådborste hakar fast eller blockeras, vilket leder till att det roterande verktyget stoppas abrupt. Därigenom slungas ett okontrollerat elverktyg bort från det blockerande stället i motsatt riktning till verktygets rotationsriktning. Om t.ex. en slipskiva hakar fast eller blockeras i arbetsstycket, kan slipskivans kant som arbetar i arbetsstycket fastna och därigenom förorsaka att slipskivan bryts eller ett backslag. Slipskivan rör sig då mot eller från operatören beroende på skivans rotationsriktning vid det blockerande stället. Härvid kan slipskivor även brytas.

Ett backslag är följden av felaktig användning av elverktyget.

Det kan förhindras genom lämpliga försiktighetsåtgärder enligt nedanstående beskrivning.

■ Håll fast maskinen ordentligt och ställ dig så, att du kan fånga upp eventuella backslagskrafter. Använd om möjligt alltid stödhandtaget för att ha största möjliga kontroll vid eventuella backslag eller reaktioner vid uppstarten.

Operatören kan genom lämpliga försiktighetsåtgärder behärska backslags- och reaktionskrafterna.

■ Håll alltid händerna på avständ från roterande verktyg.

Verktyget kan vid vid backslag röra sig över handen.

■ Undvik att med kroppen komma in i det område som elverktyget rör sig i vid ett eventuellt backslag.

Bakslaget trycker maskinen i motsatt riktning till slipskivans riktning vid det blockerande stället.

- Arbeta särskilt försiktigt i närheten av hörn och vassa kanter. Se till att verktyget ej hoppar tillbaka från arbetsstycket eller fastnar.

Det roterande verktyget tenderar till att fastna vid hörn och vassa kanter eller om det studsar tillbaka. Detta förorsakar kontrollförlust eller backslag.

■ Använd inte en kedjesåg eller ett tandat sågblad.

Sådana verktyg förorsakar ofta ett backslag eller att man förlorar kontrollen över maskinen.

Vidare säkerhetsanvisningar

■ Använd endast för utomhusbruk godkänd förlängningssladd.

■ Avslipning av blyfärg är ej lämpligt. Blyfärger bör endast avlägsnas av specialist.

■ Bearbeta ej material som frisläpper hälsovådliga ämnen (t.ex. asbest).

Vidta skyddsåtgärder om hälsovådligt, brännbart eller explosivt damm kan bildas. Använd dammskyddsmask.

Använd suganläggningar.

SAKSKADOR!

Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra.

Buller och vibration

WARNING!

De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller och svängningsvärdena.

OBS

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 60745 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra.

Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen. Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning.

Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande skötsel, kan svängningsnivån avvika. Detta kan avsevärt höja svängningsbelastningen över hela livslängden.

För en exakt bestämning av svängningsbelastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar tas med i beräkningen.

Detta kan tydligt minska svängningsbelastningen över hela livslängden.

Bestäm extra säkerhetsåtgärder för användarens skydd mot svängningar som till exempel: Skötseln av elverktyg, att händerna hålls varma och organisering av arbetsförloppen.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycksnivån överskrider 85 dB(A).

Tekniska data

		LD 16-8 125 R LDE	16-8 125 R
Maskintyp Betongslipmaskin
Nätspänning V/Hz 230/50
Isolationsklass		II / ☐
Upptagen effekt W 1.600
Avgiven effekt W 900
Varvtal varv/min 7.800			1 - 4.5002 - 5.2003 - 5.9004 - 6.4005 - 7.1006 - 7.800
Mätvarvtal varv/min 9000
Chuck M14
Max. skivdiameter mm		125
Vikt enligt "EPTA-procedure 1/2003"	kg	3,0
A-viktad ljudnivå enligt EN 60745 (se "Buller och vibration")
Ljudtrycksnivå L_PA	dB(A)	87
Ljudeffektnivå L_WA	dB(A)	98
Osäkerhet K	db	3
Sammanlagt vibrationsvärde enligt EN 60745 (se "Buller och vibration"))
Utsläppsvärden ah med monterad diamantsliptallrik	m/s ^2	3,2

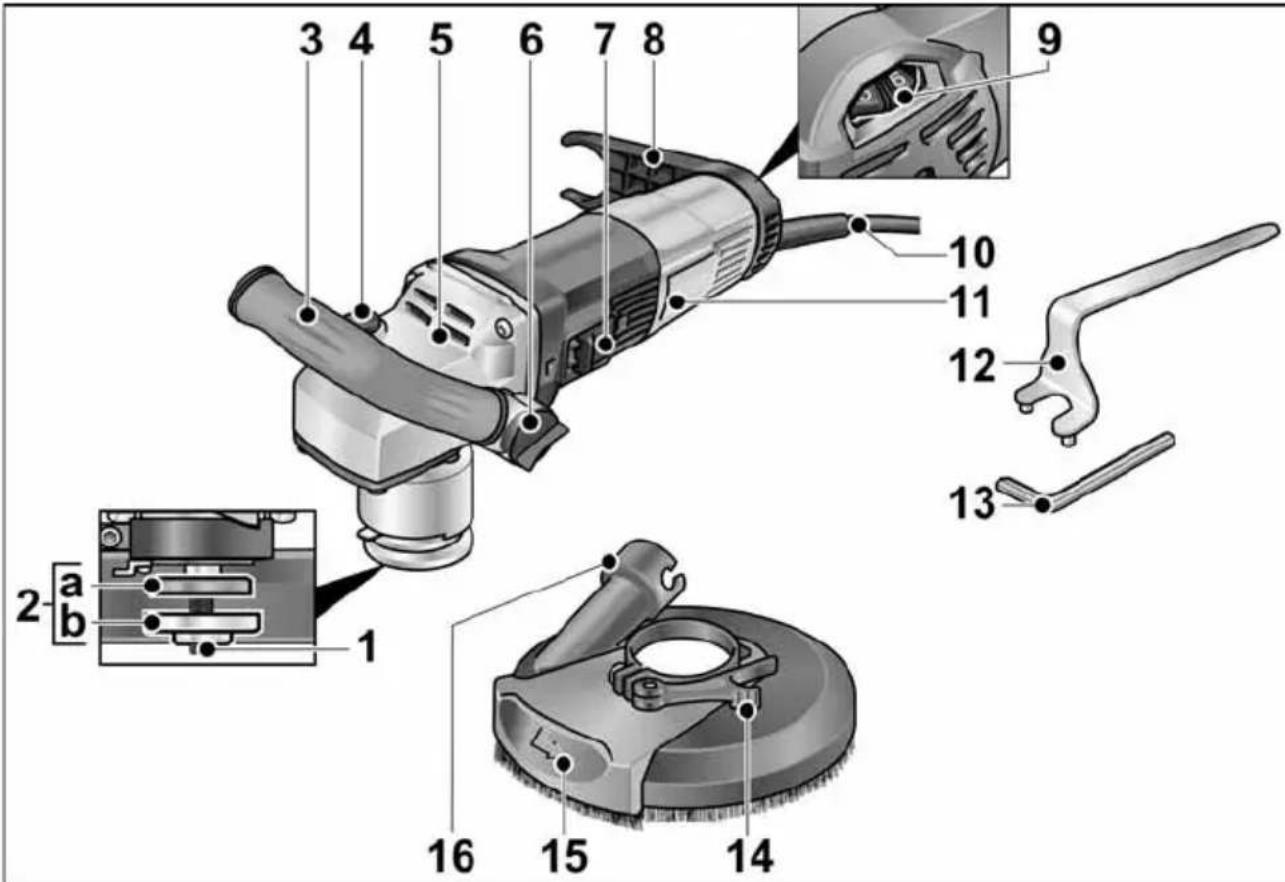

Översikt

1 Spindel med gängad fläns
2 a Spännfläns
b Spännmutter
3 Handtag, justerbart
4 Spindellås
För att låsa spindeln vid verktygsbyte.
5 Drevtopp
Med luftöppning och
rotationsriktningspil.
6 Vred för inställning av handtag
7 Vippkontakt
För påslagning och avstängning.
Med fast läge för kontinuerlig drift.

8 Slangfäste
9 Ställratt för varvtalsinställning
10 Anslutningskabel 4,0 m med nätkontakt
11 Typskylt
12 Mothållsnyckel
13 Insexnyckel
14 Spännarm
15 Vridbart kantsegment
16 Anslutningsdel för dammutsug

Bruksanvisning

Före start

Packa upp elverktyget och motsvarande tillbehör och kontrollera att leveransen är fullständig och om transportskador uppstätt.

Användning och byte av slipskivor

WARNING!

Dra ut nätkontakten före alla åtgärder på elverktyget.

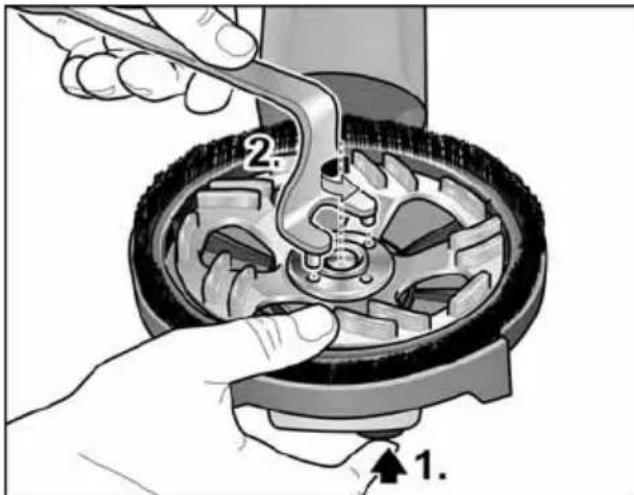

■ Håll spindellåsningen intryckt (1.).
■ Lossa spännmuttern från spindeln moturs med hållnyckeln och ta av den (2.).

A B

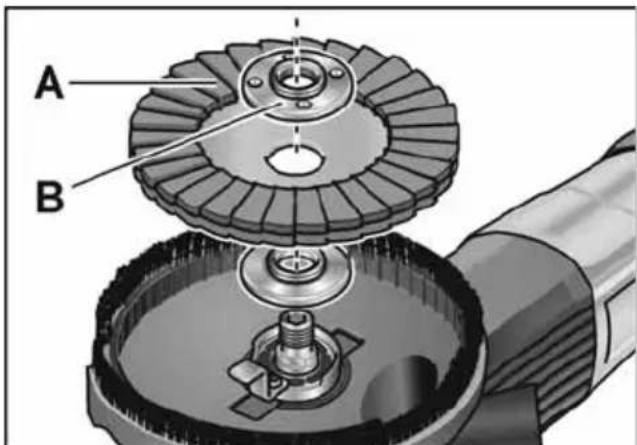

■ Montera diamantsliptallriken (A) i rätt läge.
■ Skruva fast spännmuttern (B) på spindeln med flänsen riktad uppåt.
■ Håll spindellåsningen intryckt.
■ Dra åt spännmuttern med hållnyckeln.

■ Kontrollera skyddshuvens läge.

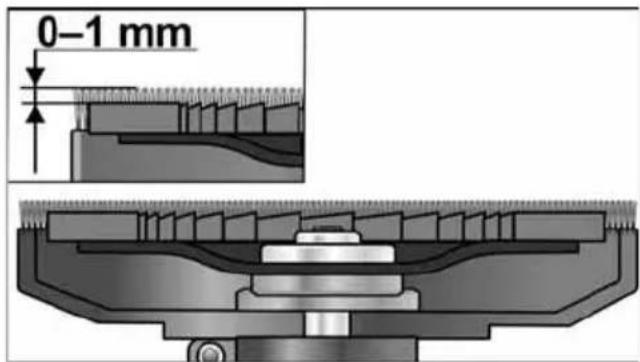

0-1 mm

Borstkransen ska sticka ut 0–1 mm över sliptallriken. Korrigera vid behov (se "Inställning av skyddshuven").

■ Stick nätkontakten i uttaget.
■ Starta elverktyget (utan att låta startknappen snäppa fast) och låt det gå ca 30 sekunder. Beakta eventuell obalans och vibration.
■ Koppla från elverktyget.

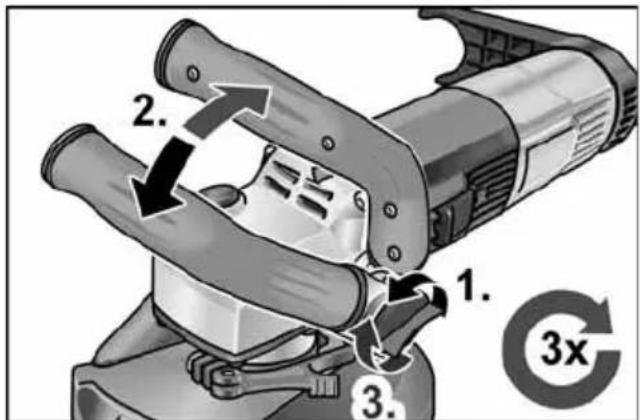

Handtagsinställning

1. 2. 3. 1. 3x

■ Lossa ratten för handtagsinställning genom att vrida den ca 2 varv moturs.
■ Ställ handtaget i önskat läge (15° delning). Se till att det låser riktigt!
■ Dra åt ratten för handtagsinställning medurs.

OBS

Vid behov kan handtaget även flyttas till elverktygets andra sida.

Inställning av skyddshuven

i OBS

Borstkransen ska sticka ut 0–1 mm över sliptallriken. För att jämna ut diamant-sliptallrikens slitage kan skyddshuven ställas in i höjd.

■ Lossa spännspaken på sprängskyddet.
■ Ställ in sprängskyddet på önskad höjd.

■ Dra åt spännspaken.

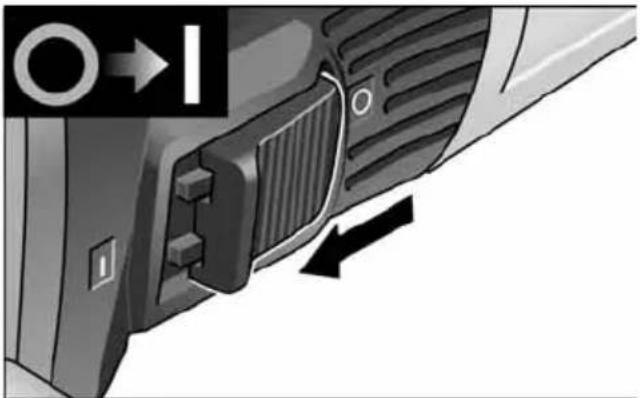

Elverktygets till- och frånslagning Korttidsdrift

• Tillkoppling: För vippkontakten framåt och håll fast den där.
  ■ Fränkoppling: Släpp vippkontakten.

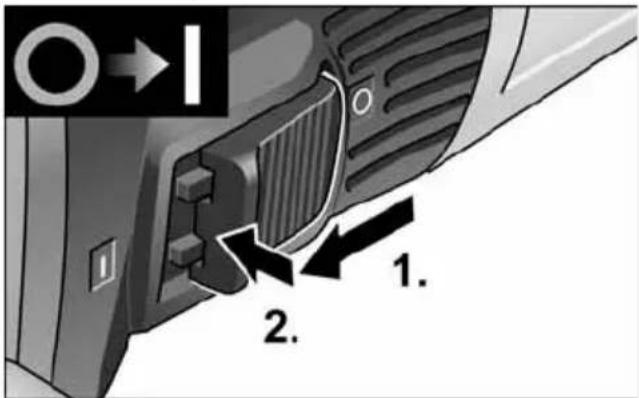

Kontinuerlig drift

1. 2. 1.

- Tillkoppling: För vippkontakten framåt och tryck på främre ändan tills den snäpper fast.

i OBS

Efter strömavbrott startar den tillkopplade maskinen inte igen.

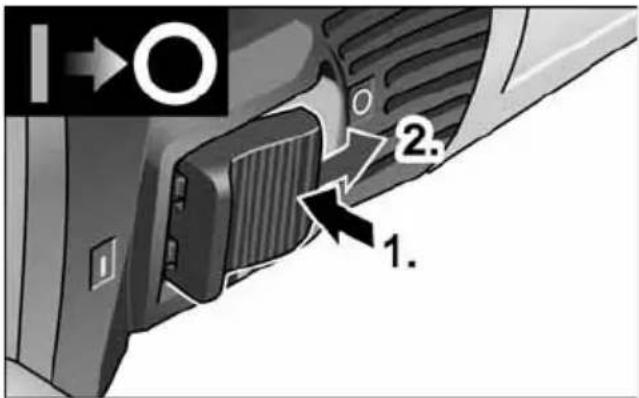

Fränkoppling:

1 2. 1.

■ Fränkoppling: Tryck på vippkontaktens bakre ända.

i OBS

Vid kortvarig överbelastning stängs elverktyget av automatiskt. För att arbeta vidare, stäng av och slå på elverktyget igen. Vid överhettning på grund av överbelastning under kontinuerlig drift reducerar elverktyget automatiskt varvtalet tills den svalnat tillräckligt. När nedkylningsläget är avlutat stängs elverktyget automatiskt av. För att arbeta vidare, stäng av och slå på elverktyget igen.

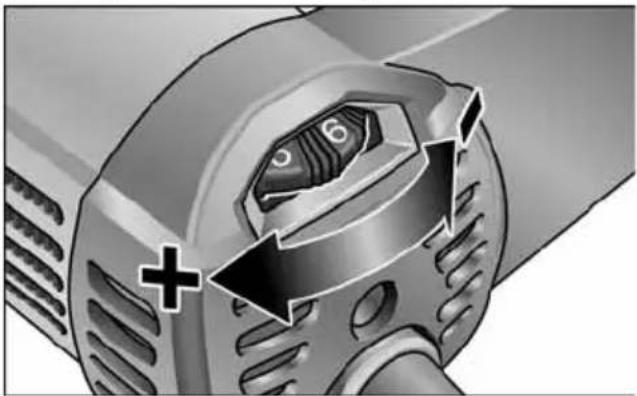

Hastighetsinställning

■ Ställ ratten på önskat arbetsvarvtal.

VAR FÖRSIKTIG!

Risk för personskada om tillbehör brister. Använd alltid till arbetsuppgiften passande tillbehör.

OBS

För hårt tryck på maskinen bör undvikas vid sliparbeten med lågt varvtal (1–3) eftersom det kan leda till snabb överhettning.

Användning av suganläggning

OBS

FLEX specialdammsugare, klass M, rekommenderas.

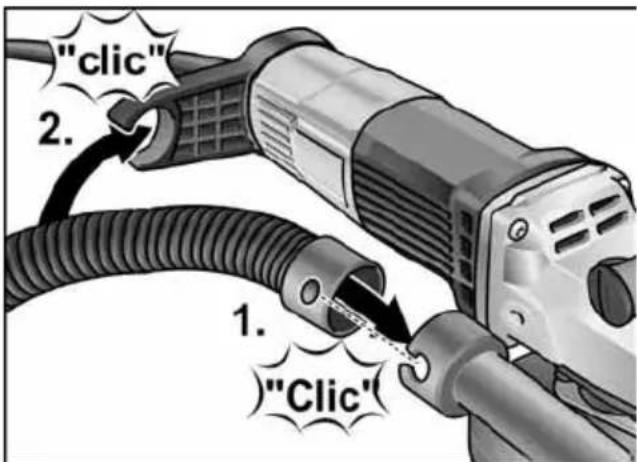

■ Anslut sugslangen på anslutningsröret (32 mm).
■ Koppla sugslangen i slanghållaren.

■ Anslutning av sugslangen till suganläggningen. Beakta suganläggningens bruksanvisning! Kontrollera anslutningen! Använd passande adapter vid behov.

OBS

Kontakta dammsugarleverantören om dammsugaren behöver en särskild anslutningsadapter (dvs en annan anslutningsadapter än den (32 mm/36 mm) som ingår vid slipmaskinens leverans för att erhålla en lämplig adapter.

Arbeta med maskinen

WARNING!

Den roterande sliptallriken får ej komma i kontakt med vassa utstående föremål. Risk för backslag! Skador på sliptallriken. Vid skador eller stark avnötning måste sliptallriken bytas ut.

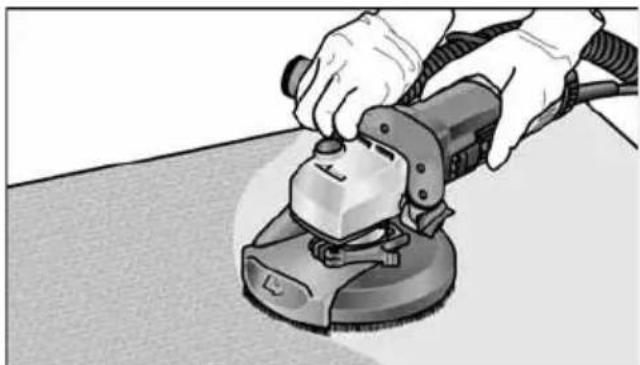

VAR FÖRSIKTIG!

Håll fast elverktyget med båda händerna!

1. Montera slipskiva.
2. Anslut suganläggningen.
3. Stick in nätkontakten.
4. Koppla till suganläggningen.
5. Koppla till maskinen.
6. Sätt saneringsslipmaskinen på arbetsytan. Borstkransen måste ligga jämnt på arbetsytan. Borstkransen resp gummi-sugringen måste vara in jämnhöjd med arbetsytan.

1. Höj trycket för att sliptallriken ska få kontakt med arbetsytan. Sväng därvid slip-maskinen med överlappande rörelser.

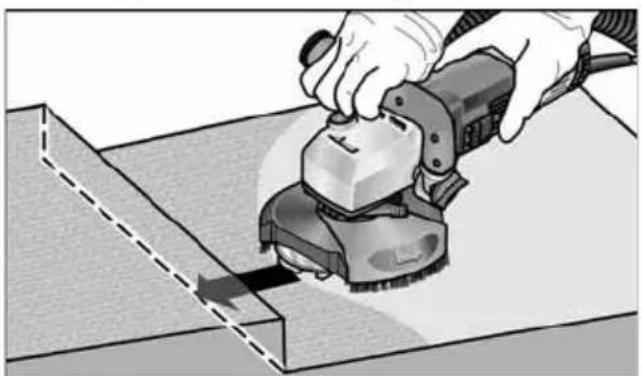

2. För hörnslipning:

3. Stäng av maskinen och vänta tills slipverktyget står stilla.
   – Dra ut det svängbara kantsegmentet och sväng det åt vänster.

1. 2. 3.

– Koppla till maskinen igen.

1. Koppla efter arbetet från elverktyget och dra ut nätsladden.

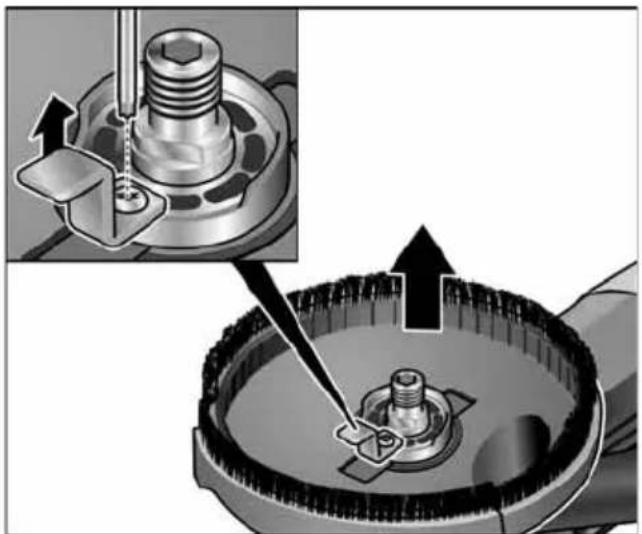

Byte av skyddshuv

Skyddshuven är utrustad med ett förlustskydd. Efter byte av skyddshuven måste skyddet sättas dit igen.

Skyddshuven är utrustad med en borstkrans. Denna krans har två funktioner:

– Eftersom kransen sticker ut över sliptallrikens yta kommer den först i kontakt med arbetsytan. Därigenom ställs sliptallriken parallellt mot arbetsytan innan slipmedlet kommer i kontakt med arbetsytan. På så sätt undviks en skärformig fördjupning genom sliptallrikens kant.

- Kransen håller tillbaka dammet tills det sugs ut av dammsugaren.

Om borstkransen är skadas eller är mycket sliten måste den bytas ut. En reservborstsats kan erhållas hos varje FLEX kundtjänst.

Gummisugring

Byt defekt eller mycket sliten gummisugring.

En reservsugring kan erhållas hos varje FLEX-kundtjänstställe.

Underhåll

WARNING!

Dra ut nätkontakten före alla åtgärder på elverktyget.

Rengöring

WARNING!

Använd varken vatten eller andra rengöringsvätskor.

■ Blås igenom motorrummet och käpans insida med torr tryckluft regelbundet.
■ Rengör skyddshuven och det svängbara kantsegmentet med torr tryckluft.

Reparation

Reparation får endast utföras av auktoriserad verkstad.

OBS

Lossa ej skruvarna på motorkåpan under garantitiden. I annat fall upphör tillverkarens garanti att gälla.

Reservdelar och tillbehör

För tillbehör, särskilt slipmaterial, se tillverkarens katalog.

Explosionsritningar och reservdelslistor återfinns på vår hemsida:

www.flex-tools.com

Skrotning och avfallshantering

WARNING!

Gör förbrukade maskiner obrukbara genom att avlägsna nätsladden.

Endast för länder inom EU Kasta inte elverktyg i hushållssoporna!

Enligt det europeiska direktivet 2012/19/EU om avfall av gamla elektriska och elektroniska apparater och direktivets tillämpning i nationell rätt ska förbrukade elverktyg samlas separat och lämnas in till miljöriktig återvinning.

OBS

Fråga fackhandlaren rörande avfallsbestämmelser!

CE-Försäkran om överensstämmelse

Härmed förklarar vi att den under "Tekniska data" beskrivna produkten uppfyller kraven i följande standarder eller regelgivande dokument:

EN 60745 enligt kraven i direktiven 2014/30/EU, 2006/42/EG, 2011/65/EU.

Ansvarig för tekniska underlag: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

i.v. P###v ###

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.

Sisältö

8 T ö m l ö t a r t ó
